تعویض مجموعه لنز دوربین کانن PowerShot SD200

همون‌طور که تو مقدمه گفتیم، لنز دوربینی که تو این عکسا می‌بینی خرابه و بیرون گیر کرده. یادت باشه تو حالت عادی، وقتی دوربینت خاموشه لنز باید کاملا تو جای خودش جمع شده باشه.

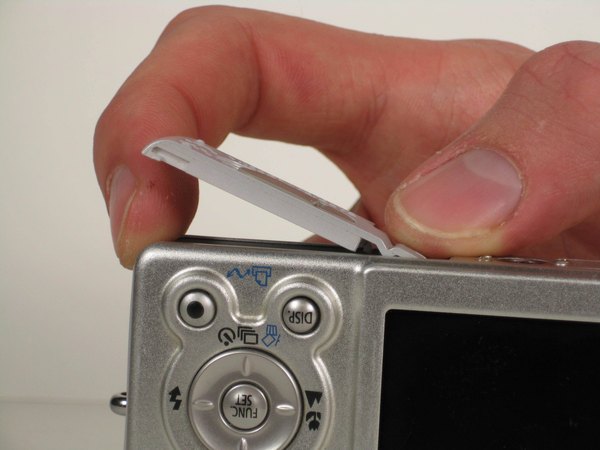

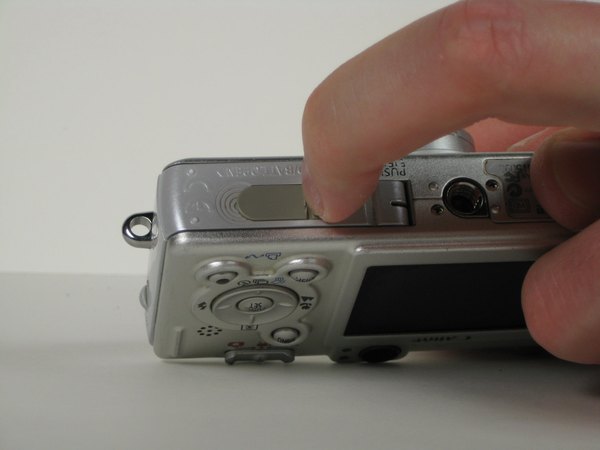

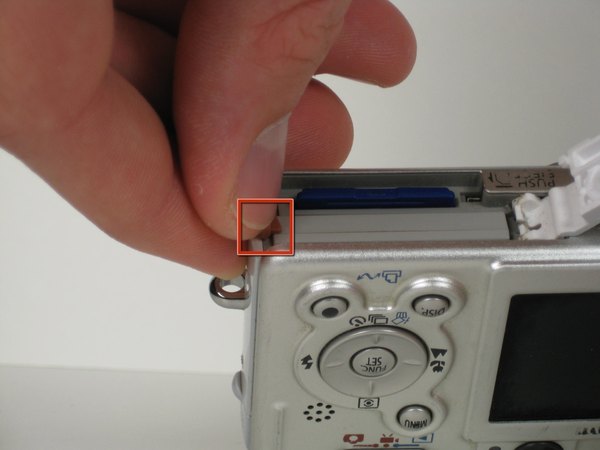

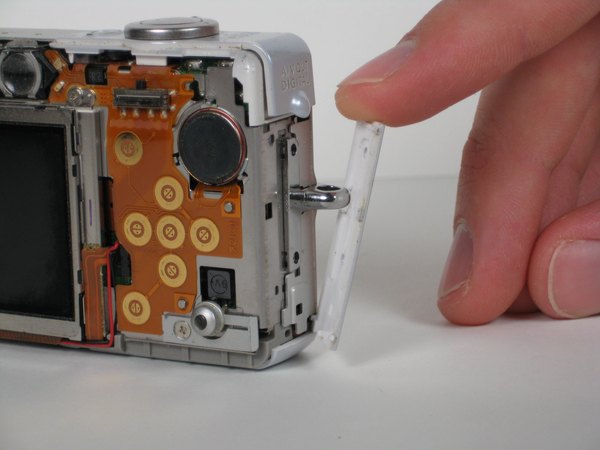

با ناخنت، زبانه خاکستری تیره که پایین دوربین قرار داره رو به سمت لبه دستگاه بکش. حالا درپوش خاکستری روشن رو به سمت مخالف صفحه نمایش (LCD) هول بده و بکش بالا تا درپوش باز بشه.

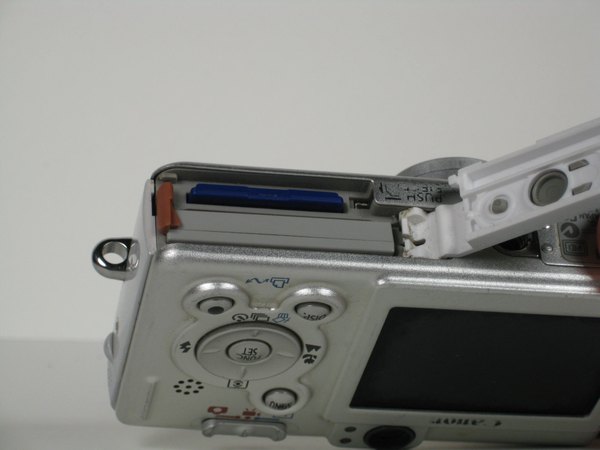

الان باید بتونی هم باتری و هم کارت حافظه رو داخل محفظه ببینی.

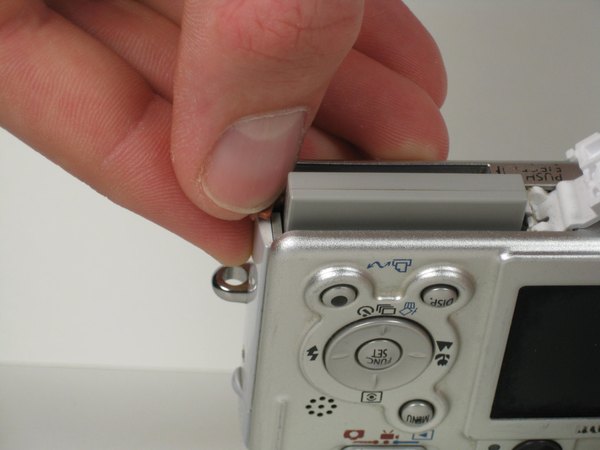

← زبانه کوچیک و قهوه‌ای رنگی که کنار باتری هست رو به سمت لبه دوربین بچرخون تا باتری آزاد بشه.

با این کار، باتری یه مقدار می‌پره بیرون و آماده خارج شدنه.

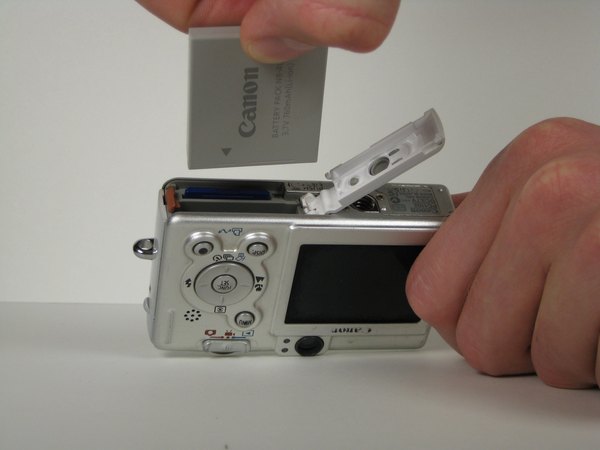

باتری رو بگیر و مستقیم از داخل محفظه‌اش بکش بیرون.

موقع بستن دوباره دوربین، حتما دقت کن که باتری رو دقیقا تو همون جهتی که درآوردی، سر جاش بذاری.

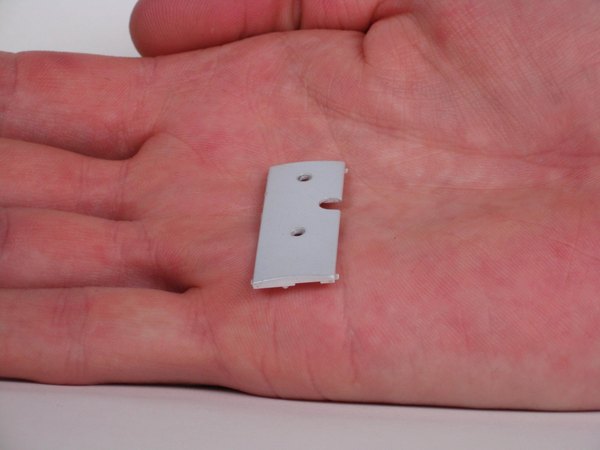

درپوش خاکستری رنگ محفظه باتری رو ببند تا تو دست و پا نباشه.

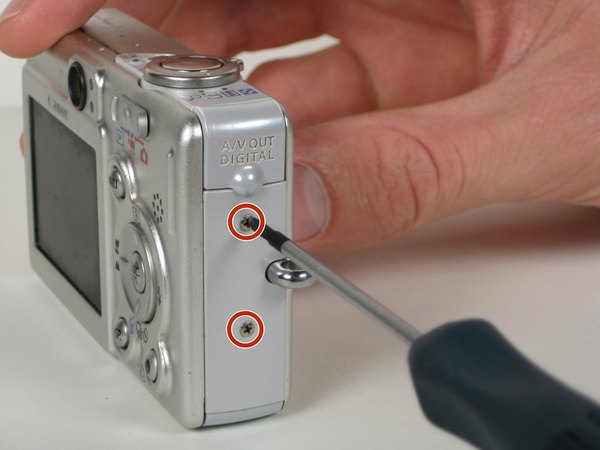

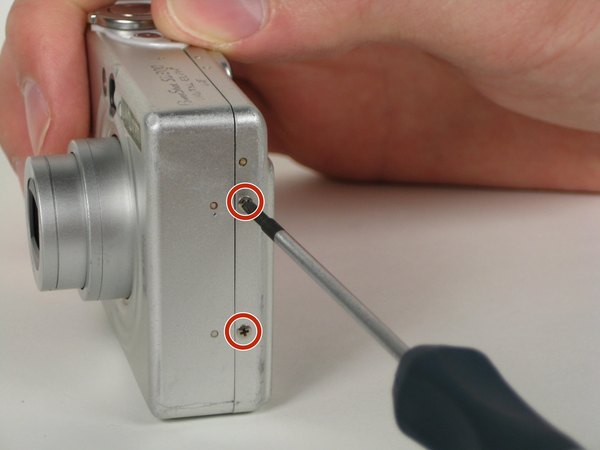

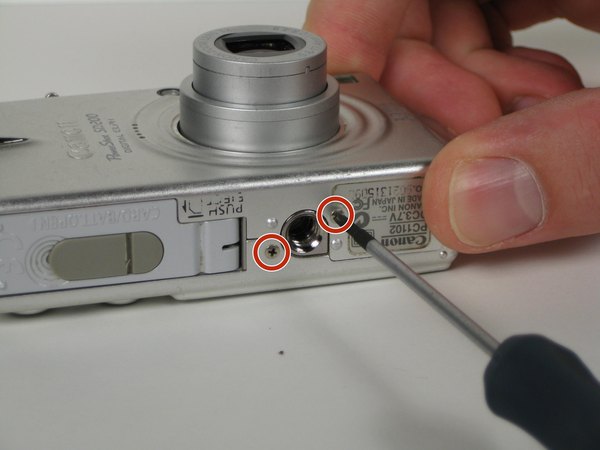

← شش تا پیچ چهارسو 2.8 میلی‌متری که روی بدنه خارجی دوربین هست رو باز کن. دو تا پیچ سمت راست، دو تا سمت چپ، و دو تای آخر زیر دوربین قرار دارن.

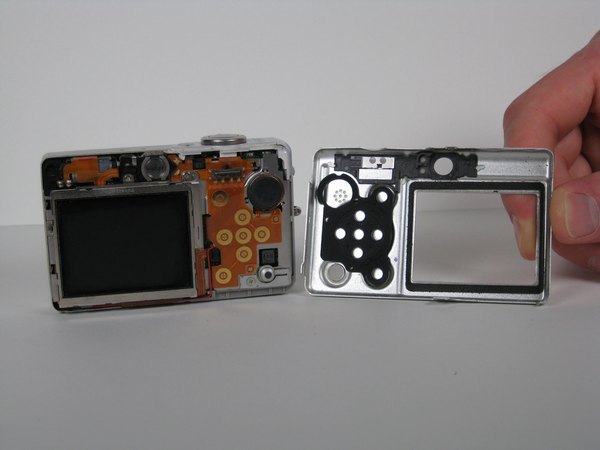

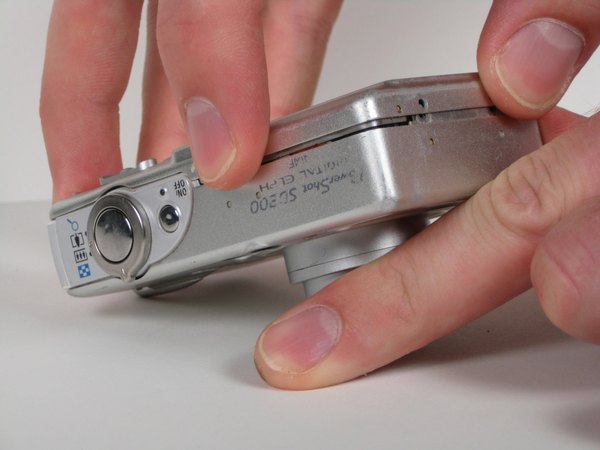

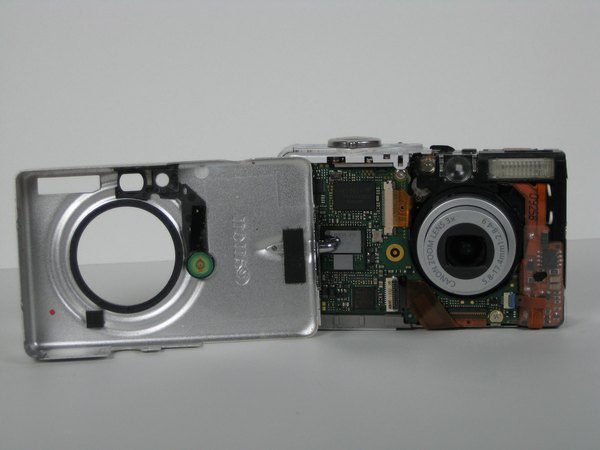

با انگشتات خیلی با احتیاط قاب پشتی دوربین رو از روی بدنه اصلی جدا کن و کنار بذار.

اگه موقع برداشتن قاب پشتی، دکمه‌ها خودبه‌خود بیرون نیفتادن، با انگشتت از داخل فشارشون بده تا خارج بشن. قطعه پلاستیکی سفید رنگ کنار دوربین رو هم اگه هنوز سر جاشه، بردار.

← یک پیچ چهارسو 2.2 میلی‌متری در قسمت پایین دوربین هست، بازش کن.

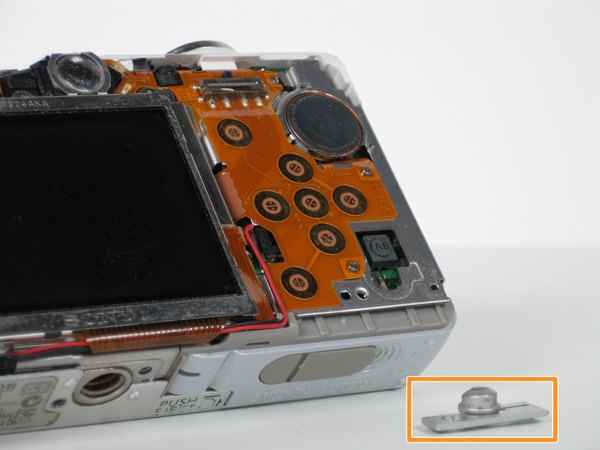

← حالا دکمه پرینت رو به راحتی از جاش بردار.

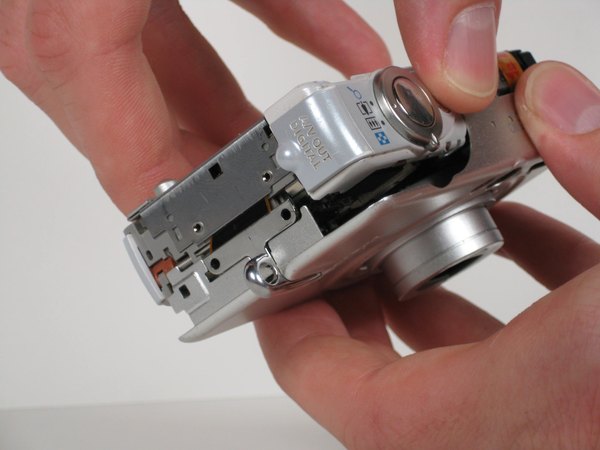

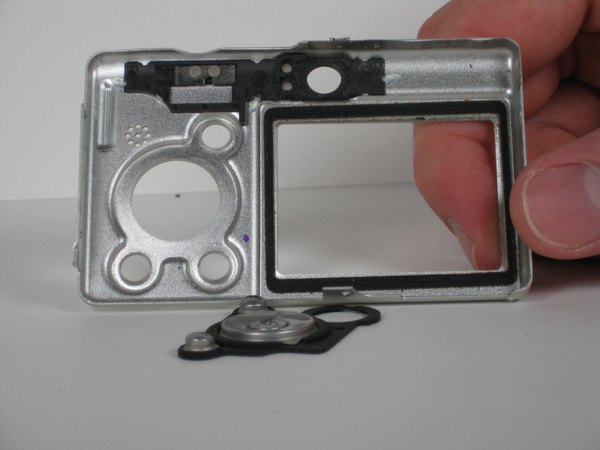

با استفاده از انگشتات، قاب جلویی دوربین رو خیلی آروم به سمت بیرون بکش تا کاملا جدا بشه. این قاب باید مستقیم به سمت جلو دربیاد.

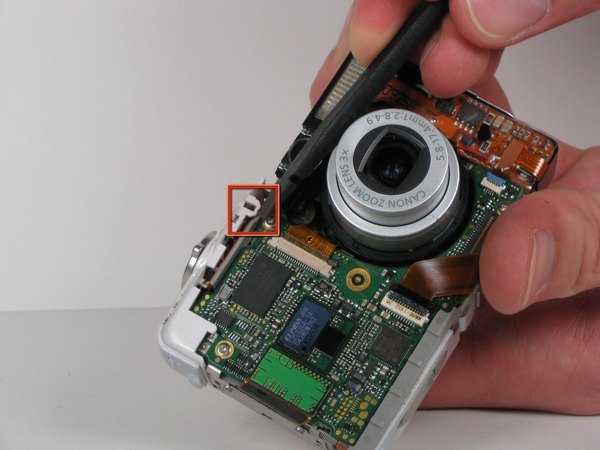

← از سر تخت اسپاجر استفاده کن و ضامن پلاستیکی سفیدی که جلوی دوربین قرار داره رو بلند کن. وقتی ضامن بالا اومد، اونو به سمت لبه بالایی دوربین حرکت بده.

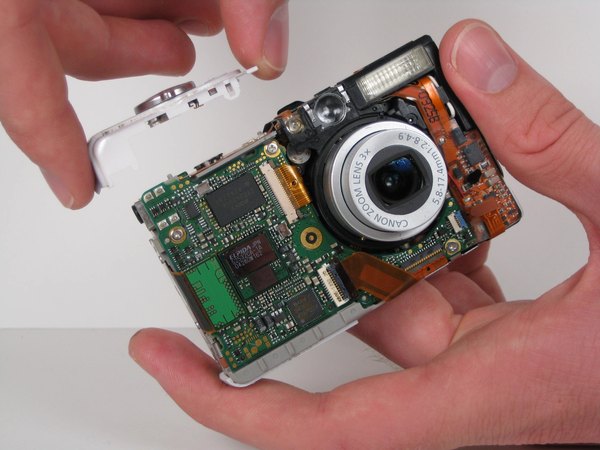

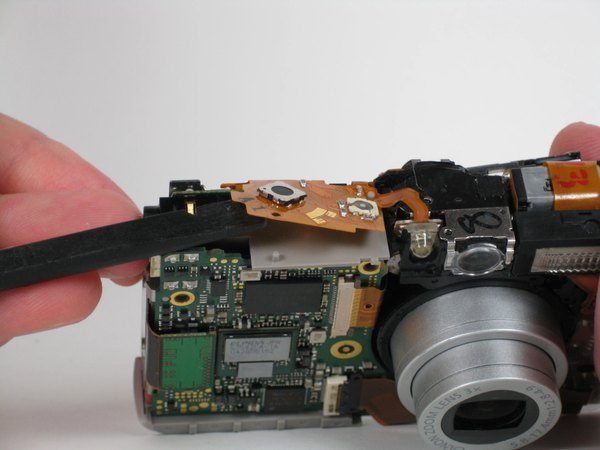

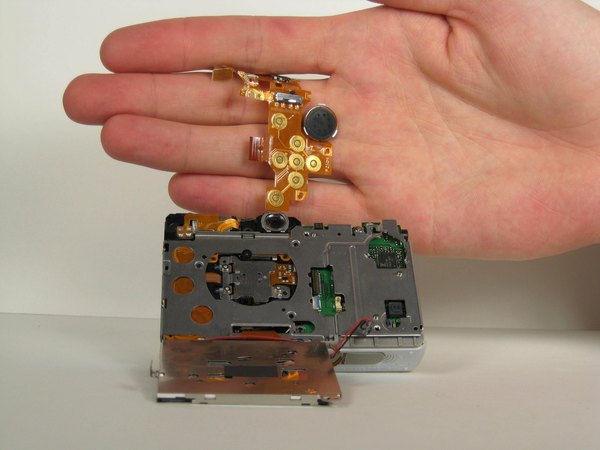

حالا کل مجموعه دکمه‌های بالایی رو مستقیم به سمت بالا بکش تا از دستگاه جدا بشن.

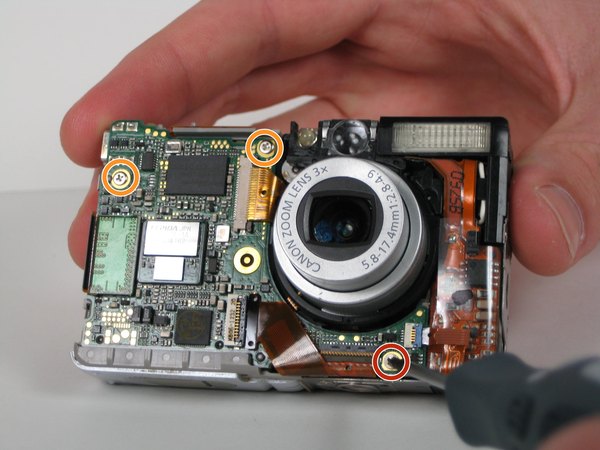

← یک پیچ چهارسو 2.4 میلی‌متری که پایین برد اصلی (مادربرد) بسته شده رو باز کن.

← دو تا پیچ چهارسو 3.9 میلی‌متری در قسمت بالای مادربرد رو هم باز کن.

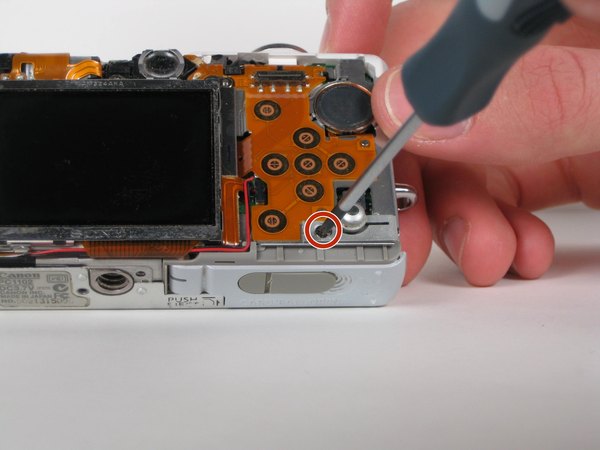

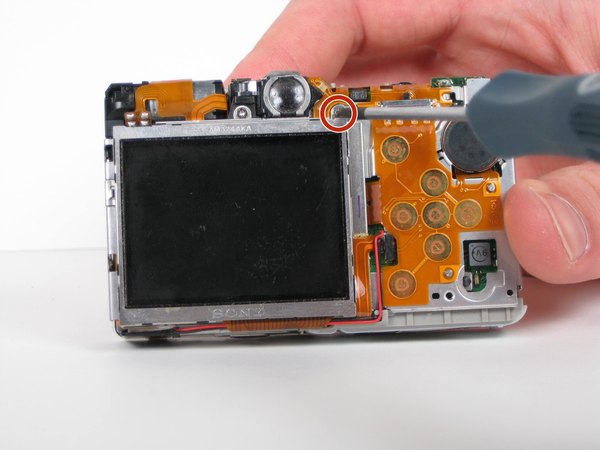

← حالا یک پیچ چهارسو 2.4 میلی‌متری که دقیقا بالای گوشه سمت راست صفحه نمایش قرار گرفته رو باز کن.

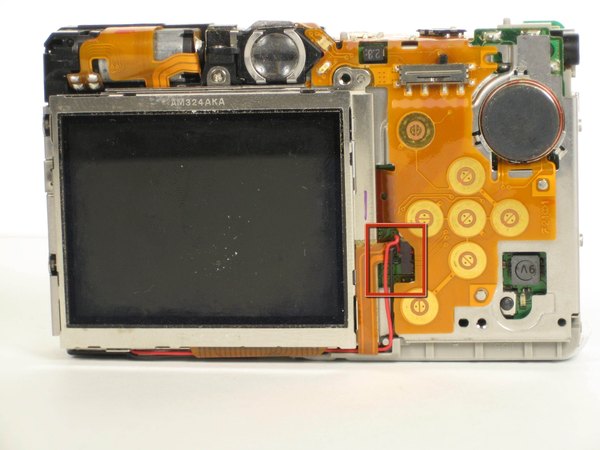

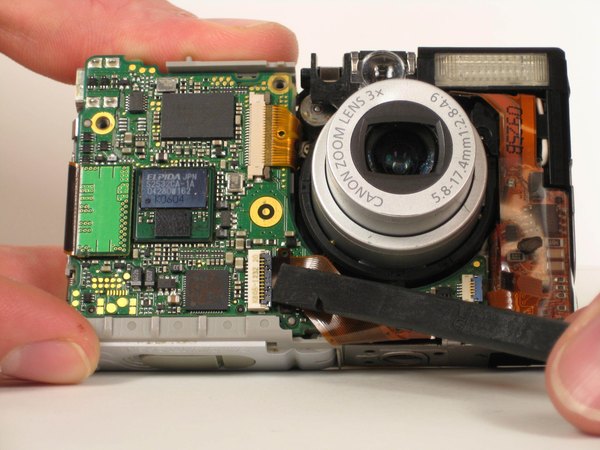

← سر تخت اسپاجر رو بنداز زیر کانکتور مشکی کوچیک که پشت برد اصلی قرار داره و اونو آزاد کن. این کانکتور با یه حرکت ساده به سمت بالا جدا میشه.

دوربین رو یکم کج کن تا بتونی کانکتور ZIF آبی‌رنگ کوچیک رو که پشت مادربرد و چسبیده به صفحه نمایشه، پیدا کنی.

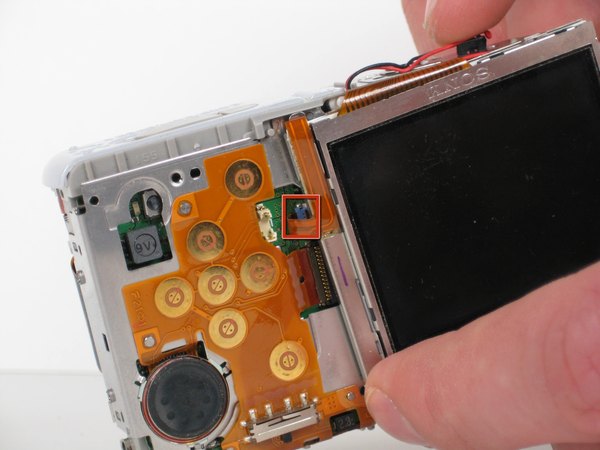

← با سر تخت اسپاجر، ضامن این کانکتور آبی رو به سمت بالا بزن تا باز بشه. بعد کابل فلت رو به آرومی بکش بیرون.

وقتی فلت جدا شد، می‌تونی صفحه نمایش رو یکم از جاش بلند کنی و بچرخونی تا پیچ‌های زیرش رو ببینی.

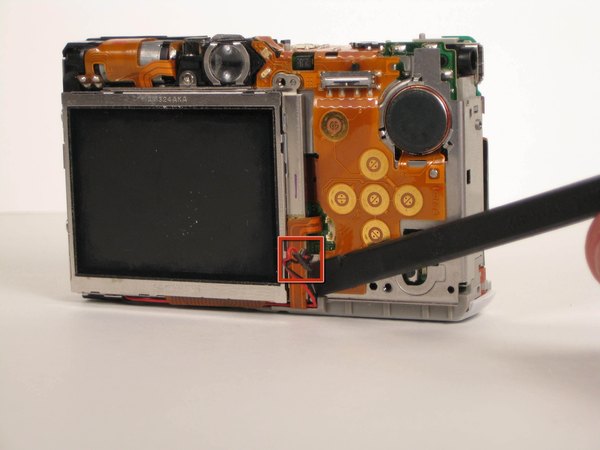

خیلی مراقب باش! صفحه نمایش رو نکش یا بیشتر از 180 درجه نچرخون، وگرنه اون یکی فلت دیگه‌ای که هنوز وصله پاره میشه.

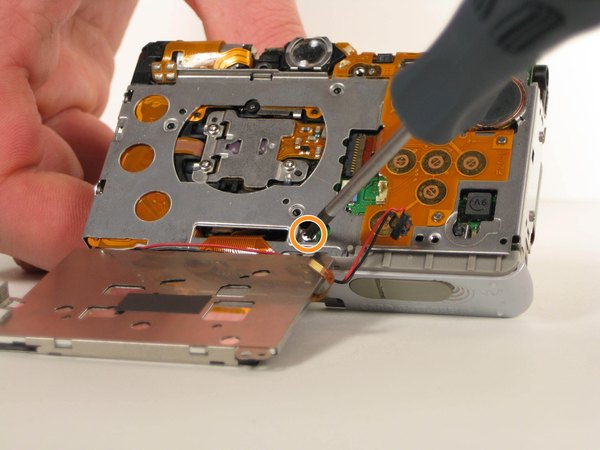

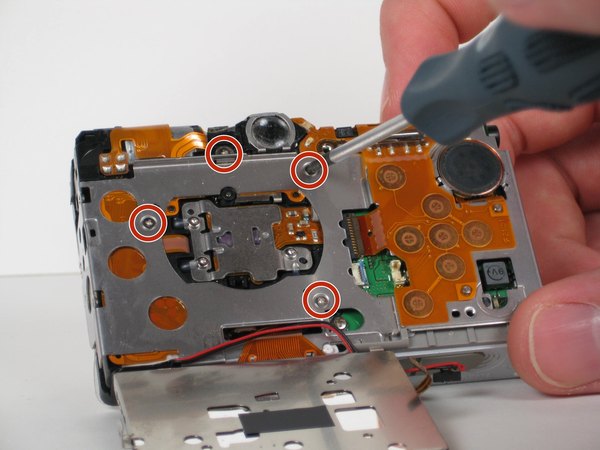

← چهار تا پیچ چهارسو 2.6 میلی‌متری که زیر صفحه نمایش (که الان چرخوندیش کنار) قرار دارن رو باز کن.

← یک پیچ چهارسو 4.2 میلی‌متری هم قسمت پایین پشت دوربین هست، اون رو هم باز کن.

← یک پیچ چهارسو 2.7 میلی‌متری روی لبه سمت چپ دوربین وجود داره؛ بازش کن.

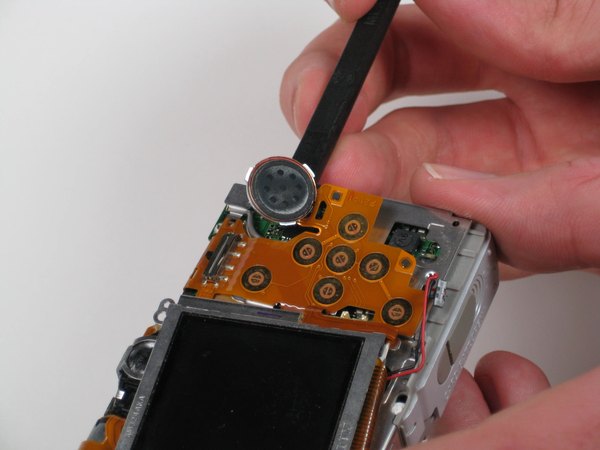

با سر تخت اسپاجر، خیلی آروم کابل فلت نارنجی رو از قسمت گوشه پایین بلند کن تا از روی بقیه قطعات جدا بشه. این فلت باید به راحتی از روی پین‌های نگه‌دارنده‌اش دربیاد. اسپیکر رو یکم بچرخون تا از روی قاب دوربین آزاد بشه. بعد با همون سر تخت اسپاجر، اسپیکر رو بالا بیار و از بدنه جدا کن.

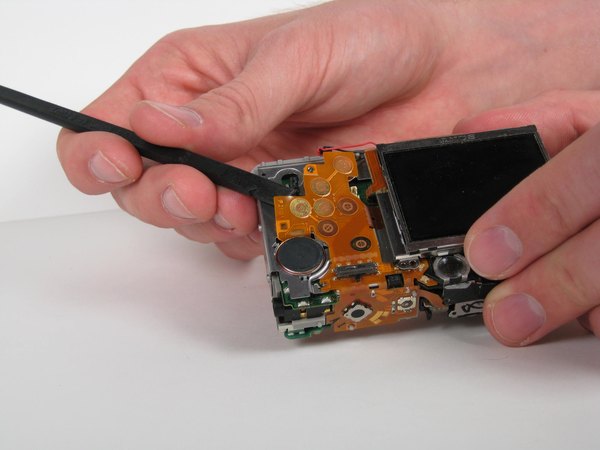

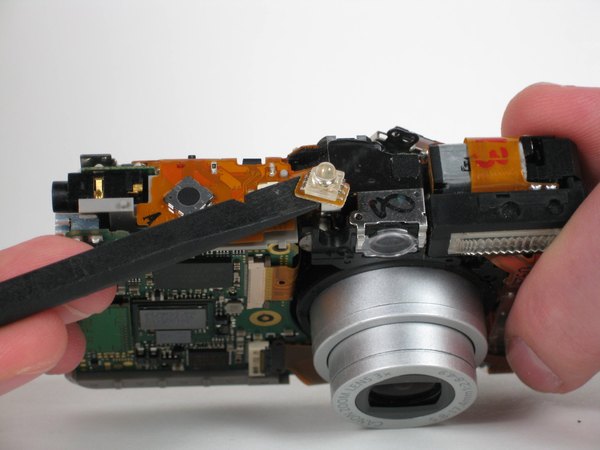

با استفاده از اسپاجر، فلت نارنجی بالای دوربین رو (جایی که اتصال دکمه پاور قرار داره) کمی بلند کن. فقط در حدی فشار بیار که اتصال دکمه پاور از روی بدنه بلند بشه. حالا با همون اسپاجر، لامپ ال‌ای‌دی رو به آرومی بالا بکش تا از دوربین جدا بشه.

دوربین رو سر و ته کن تا بتونی کانکتور ZIF مشکی کوچیک وسط دوربین رو پیدا کنی.

← با سر تخت اسپاجر ضامن این کانکتور رو به بالا بزن و کابل فلتش رو مستقیم بکش بیرون.

حالا کل کابل فلت نارنجی رنگ رو کامل از دوربین جدا کن.

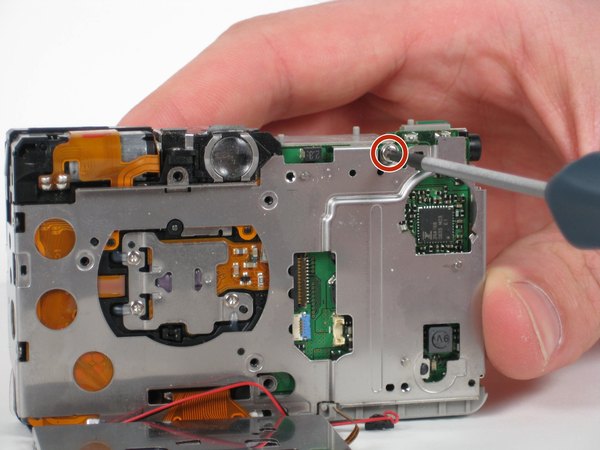

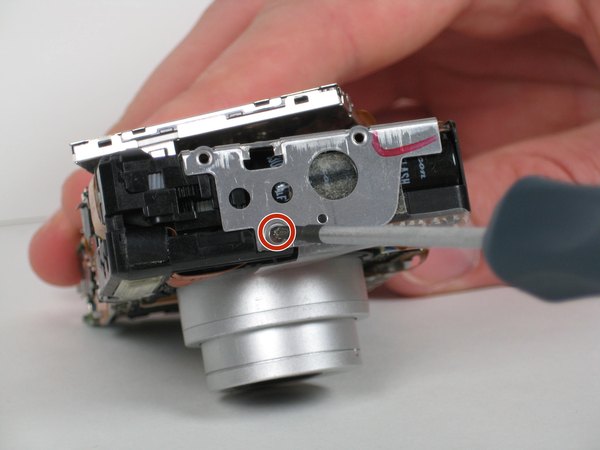

← الان که فلت رو برداشتی، یه پیچ چهارسو 4.3 میلی‌متری گوشه بالا سمت راست پشت دوربین دیده میشه. این پیچ رو باز کن.

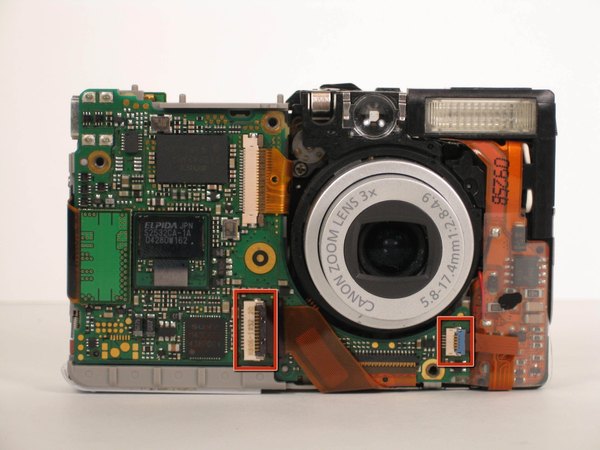

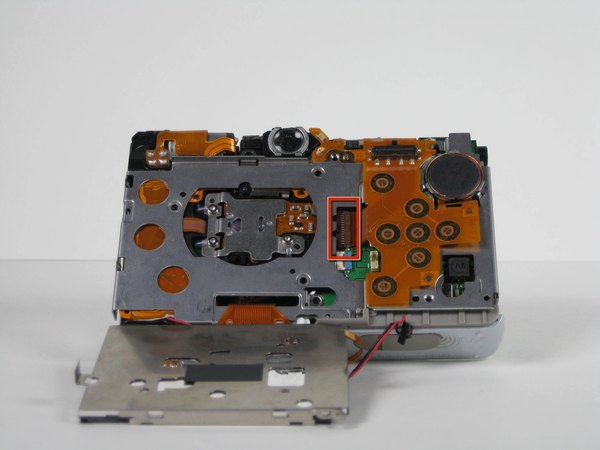

← دو تا کانکتور ZIF جلوی دوربین قرار دارن، پیداشون کن.

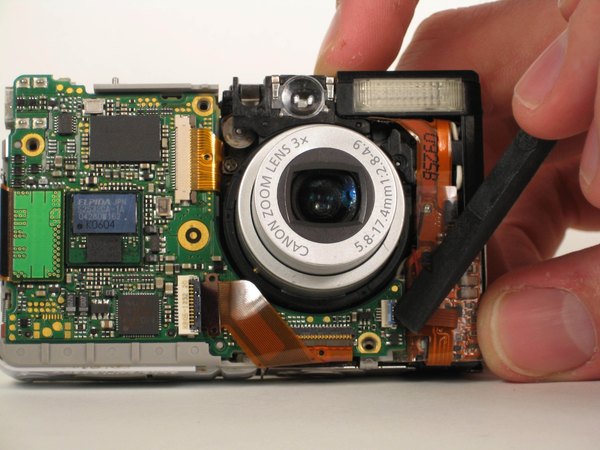

با استفاده از اسپاجر ضامن کانکتور آبی رنگ رو به بالا بزن و فلت رو خیلی راحت بکش بیرون.

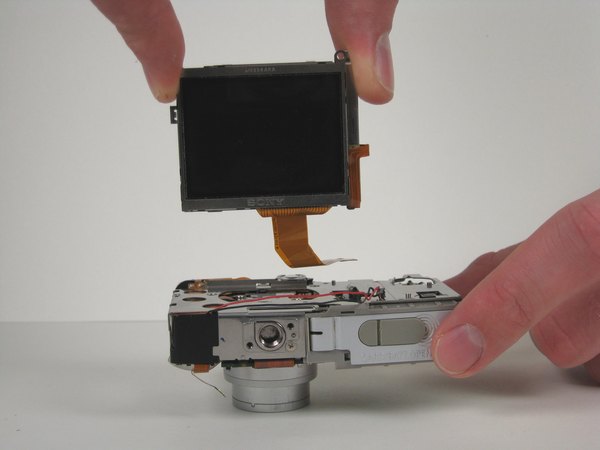

دوربین رو از سمت جلو روی میز بخوابون. با یه دست شاسی فلزی دوربین رو نگه دار و با دست دیگه‌ت صفحه نمایش رو مستقیم به سمت بالا بکش. حواست باشه فلت صفحه نمایش به راحتی از شیار شاسی فلزی عبور کنه و گیر نکنه.

موقع جمع کردن دوربین، یادت نره که قبل از بستن شاسی فلزی پشتی، فلت صفحه نمایش باید اول از تو شکاف خودش رد بشه.

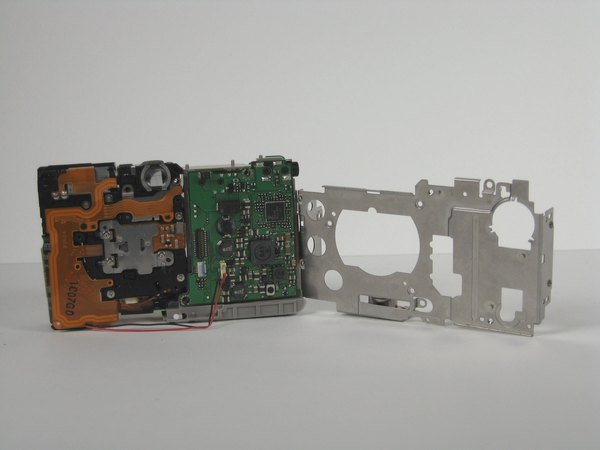

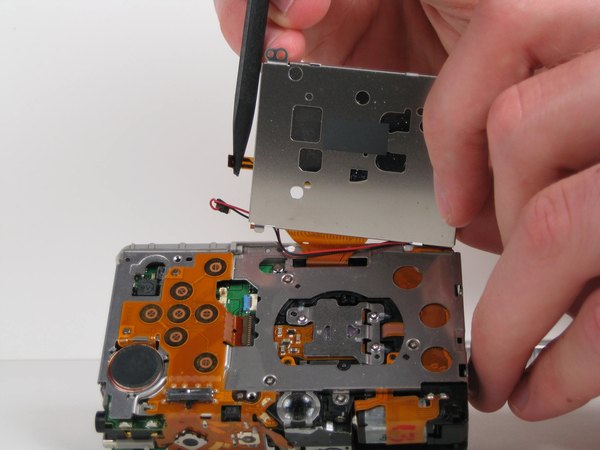

با انگشتات شاسی فلزی پشت دستگاه رو آروم بلند کن و از روی دوربین جداش کن.

به محض اینکه شاسی فلزی جدا بشه، دوربین انسجام خودش رو از دست میده و قطعاتش ممکنه از هم باز بشن. حتما دوربین رو با دو دستت محکم نگه دار تا چیزی نشکنه یا آسیب نبینه.

قاب فلزی و قسمت رزوه‌دار اتصال سه‌پایه رو کامل از دوربین جدا کن و کنار بذار.

قبل از اینکه دست به مجموعه فلش بزنی، حتما مطمئن شو که تخلیه شده یا خیلی حواست باشه انگشتات رو کجا می‌ذاری. خازن متصل به فلش می‌تونه برق رو برای مدت طولانی تو خودش ذخیره کنه و یه شوک حسابی بهت بده!

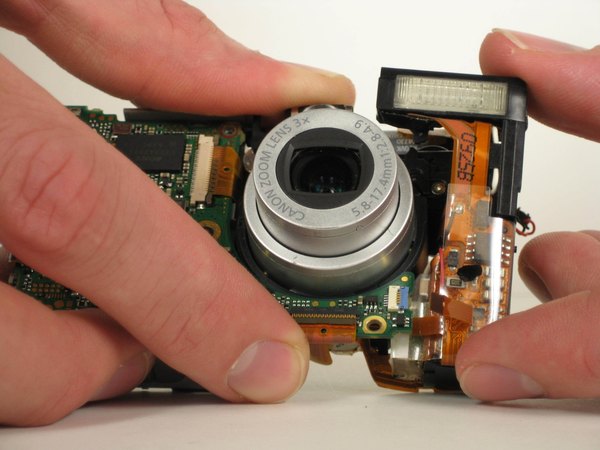

مجموعه فلش رو به سمت بالا بلند کن. اون رو بچرخون و از بدنه دوربین دور کن.

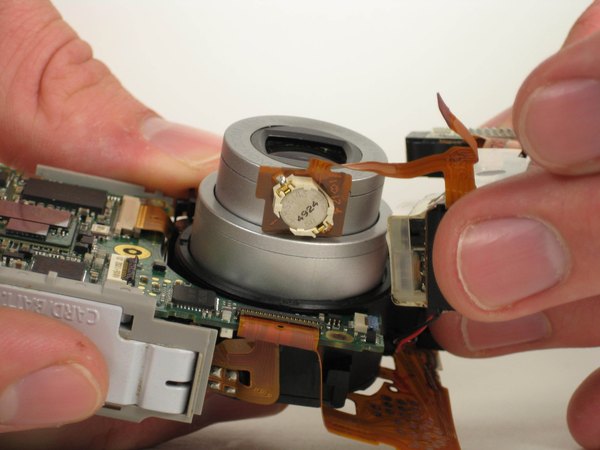

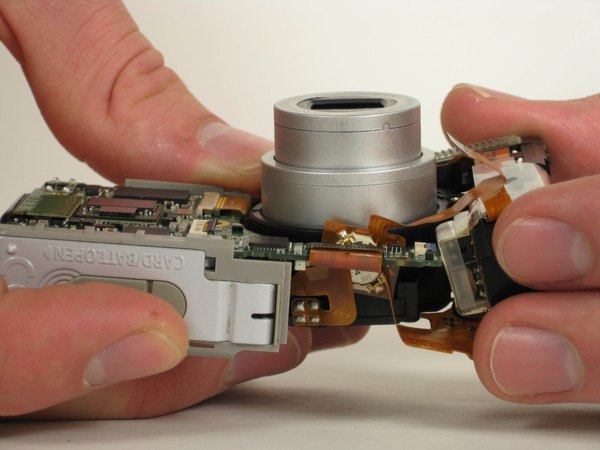

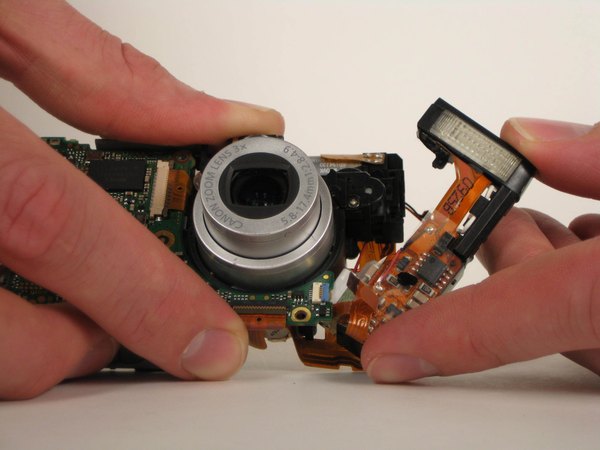

با انگشتات یه فاصله کوچیک بین قسمت پایین مجموعه لنز و مادربرد ایجاد کن. باتری گرد کوچیکی که وصل به مجموعه فلشه رو از همون شکافی که باز کردی، رد کن. حالا مجموعه فلش رو کاملا از بقیه دوربین جدا کن.

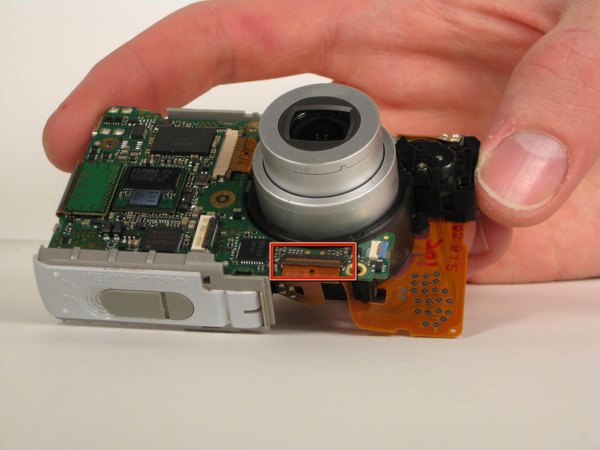

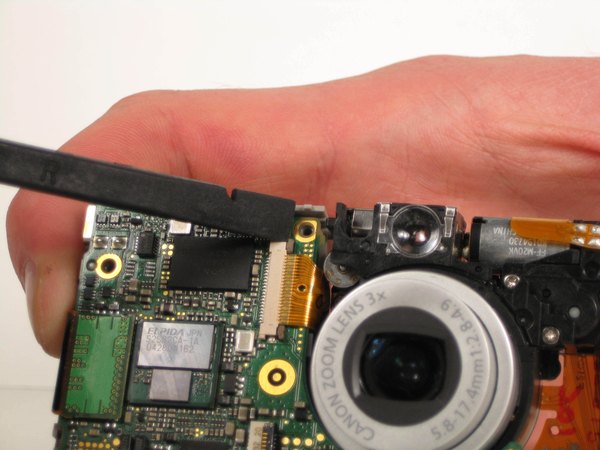

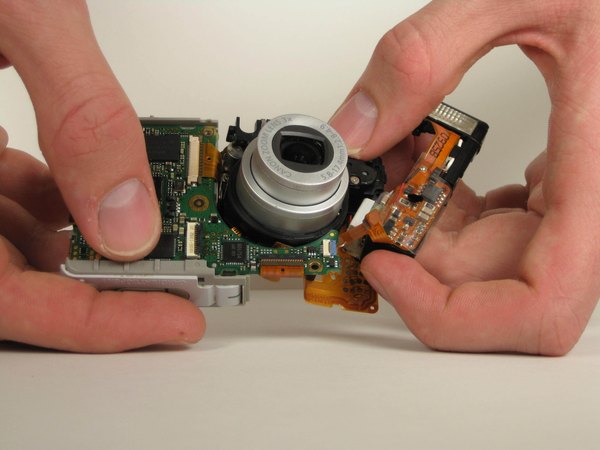

← کانکتور ZIF مشکی رنگ رو که دقیقا زیر لنز قرار داره، پیدا کن.

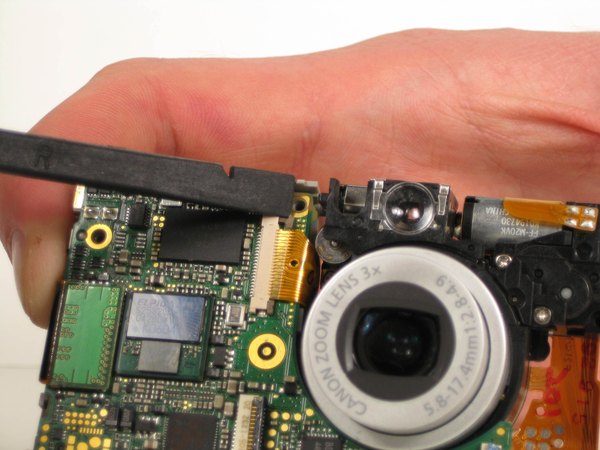

با سر تخت اسپاجر ضامن مشکی این کانکتور رو به بالا بزن و فلتش رو آروم بکش بیرون.

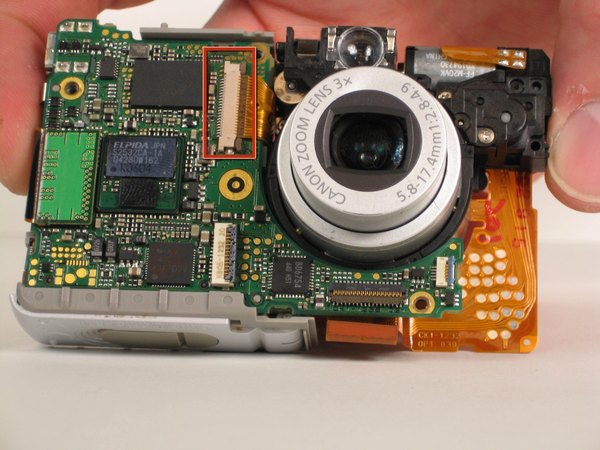

← کانکتور ZIF قهوه‌ای رنگ رو در قسمت جلوی دوربین پیدا کن.

با اسپاجر، زبونه کوچیک قهوه‌ای بالایی رو به سمت لنز هل بده تا باز بشه. همین کار رو برای زبونه پایینی هم انجام بده. حالا کابل فلت رو از داخل این کانکتور آزاد کن.

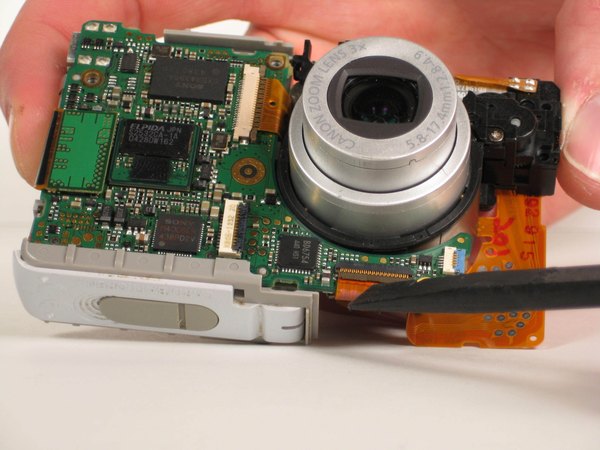

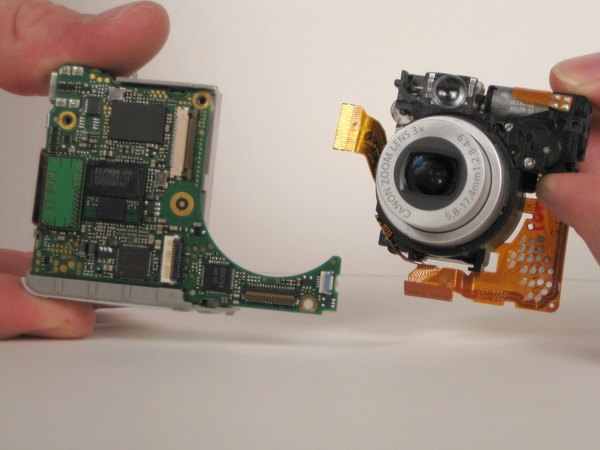

مجموعه لنز رو بگیر و با احتیاط از مادربرد و بقیه قطعات دور کن.

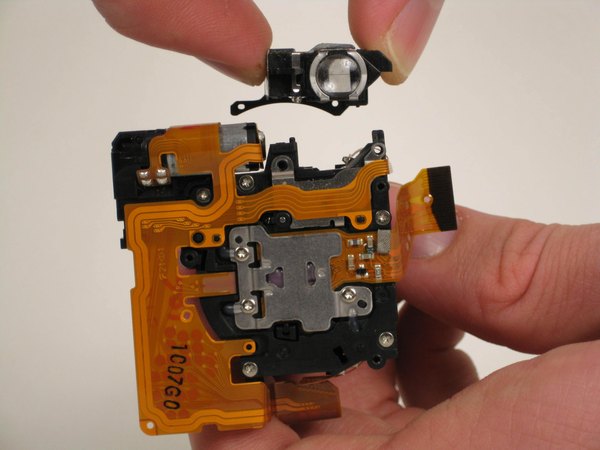

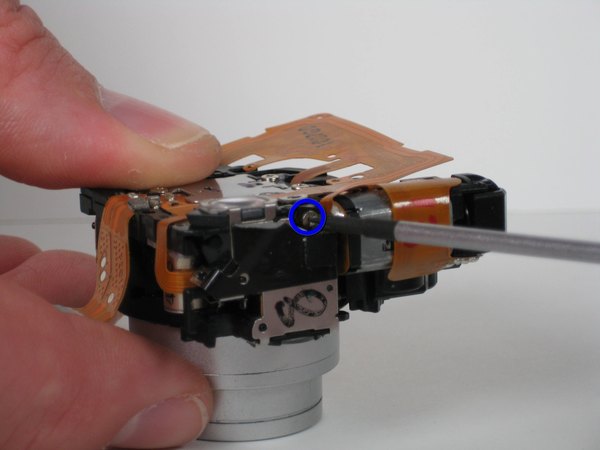

یک پیچ چهارسو 2.6 میلی‌متری بالای مجموعه لنز هست که قطعه چشمی (View finder) رو نگه داشته؛ اون رو باز کن. چشمی رو به آرومی از روی مجموعه لنز بکش بیرون. حالا فقط مجموعه لنز تو دستته.

خسته نباشی، بالاخره به غول مرحله آخر رسیدیم! حالا فقط کافیه مجموعه لنز جدید رو برداری و تمام مراحلی که تا اینجا اومدیم رو از آخر به اول تکرار کنی تا دوربینت مثل روز اول آماده کار بشه. یادت نره موقع جمع کردن، فلت‌ها رو درست و بدون فشار تو کانکتورها جا بزنی.
