جداسازی صفحه نمایش دوربین کانن PowerShot SD800 IS

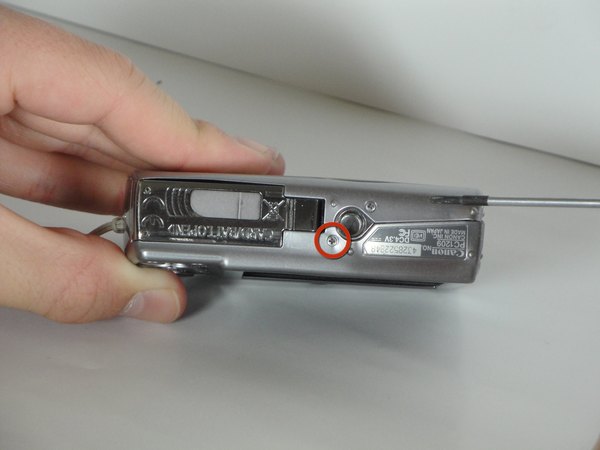

← برای شروع، دوربین رو برگردون و اون یه دونه پیچ 2.25 میلی‌متری که زیر بدنه قرار داره رو با پیچ‌گوشتی باز کن.

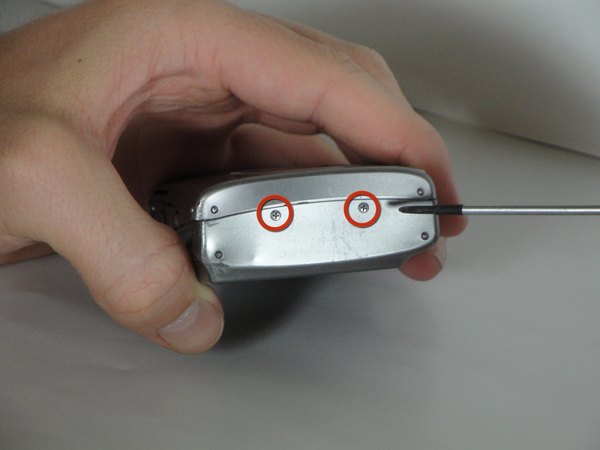

← حالا دوربین رو جوری دستت بگیر که لنز رو به خودت باشه. سمت راست بدنه، دو تا پیچ 2.25 میلی‌متری دیگه هست؛ اونا رو هم باز کن.

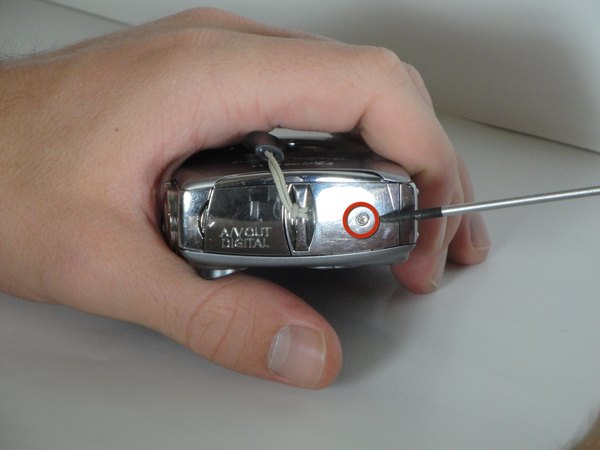

← برو سراغ سمتی که پورت خروجی AV دوربین قرار داره. اینجا یه پیچ بلندتر 4.7 میلی‌متری می‌بینی که باید اون رو هم کامل باز کنی.

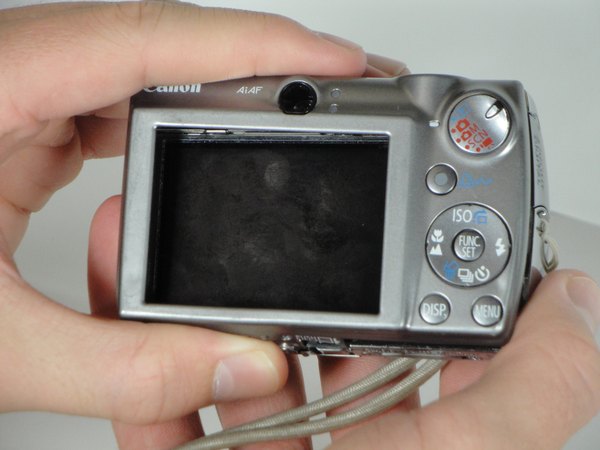

حالا که همه پیچ‌ها باز شدن، قاب پشتی رو با دستت بگیر و خیلی آروم به سمت بیرون بکش تا از بدنه جدا بشه.

یه نکته مهم: قاب پشتی معمولا تو گوشه بالا (نزدیک کلید چرخان تنظیم حالت) به خاطر یه گیره فلزی یکم گیر داره. برای اینکه راحت‌تر دربیاد، قاب رو موقع کشیدن یه مقدار به چپ و راست تکون بده تا آزاد بشه.

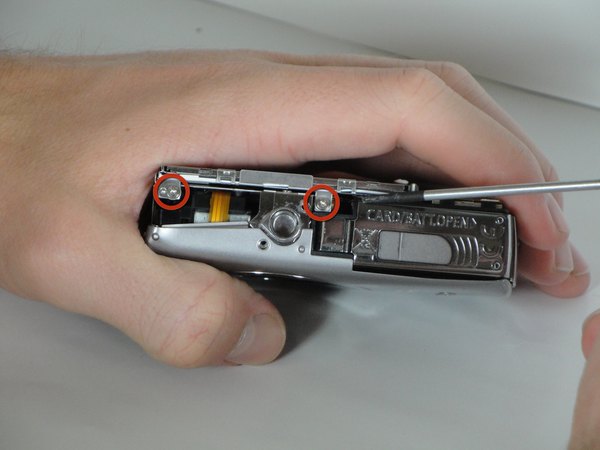

← زیر صفحه نمایش، دو تا پیچ 2.4 میلی‌متری روی شاسی قرار داره. این دو تا رو هم با دقت باز کن و کنار بذار.

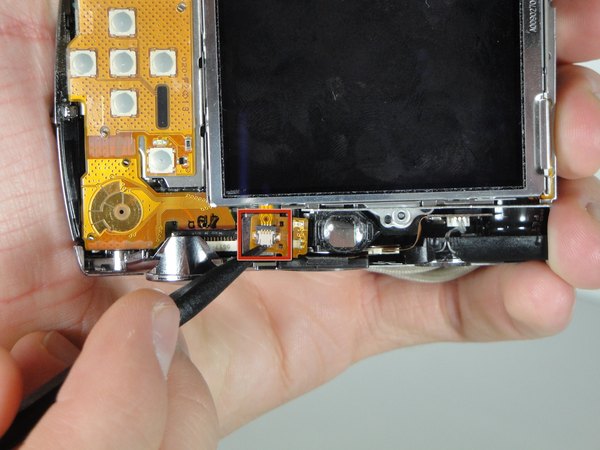

مسیر کابل فلت کوچیک رو دنبال کن تا ببینی دقیقا کجای برد اصلی متصل شده. برای آزاد کردنش، اون ضامن سفید رنگ پشت کانکتور رو با نوک یه ابزار پلاستیکی به سمت بالا بده. وقتی قفل باز بشه، کابل خیلی نرم و راحت از جاش بیرون میاد.

حواست باشه که این کانکتورها به‌شدت شکننده‌ان. موقع بالا دادن ضامن اصلا زور نزن تا پایه‌هاش آسیب نبینه.

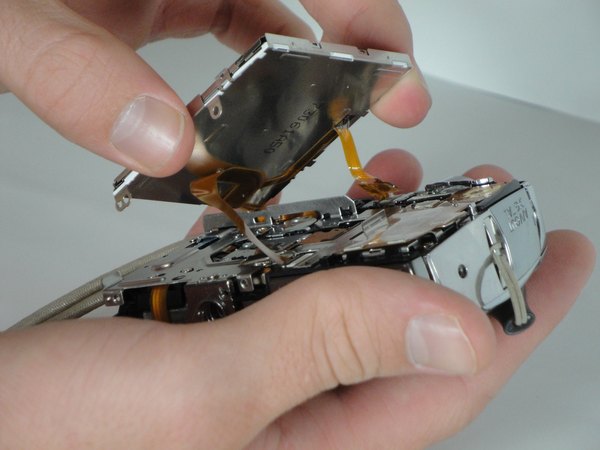

حالا پنل ال‌سی‌دی رو با احتیاط بگیر و به آرومی از روی شاسی بلند کن.

یادت نره که هنوز دو تا کابل فلت دیگه به برد دوربین وصله! صفحه رو یهو نکش که فلت‌ها پاره نشن.

ممکنه یه نوار فلزی کوچیک تو قسمت داخلی ال‌سی‌دی ببینی که برای محکم نشستن قطعه اونجاست؛ مراقب باش گمش نکنی.

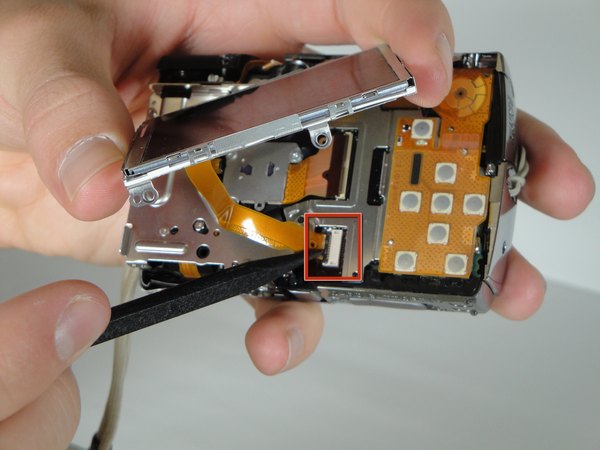

این بار مسیر کابل فلت بزرگ‌تر رو دنبال کن تا به کانکتورش برسی. ضامن مشکی رنگی که جلوی کانکتور هست رو به آرومی بالا بده تا قفل کابل باز بشه. مثل دفعه قبل، اینجا هم کابل به سادگی و بدون دردسر به سمت بیرون کشیده میشه.

باز هم تکرار می‌کنم، این سوکت‌ها خیلی حساسن؛ برای بلند کردن قفل مشکی با نهایت ظرافت کار کن.

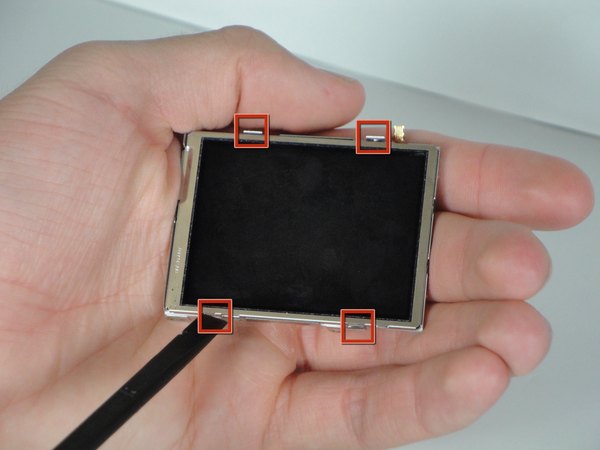

← حالا باید صفحه نمایش رو از بین اون چهار تا گیره فلزی که دورش قرار دارن، با احتیاط بیرون بکشی و آزاد کنی.

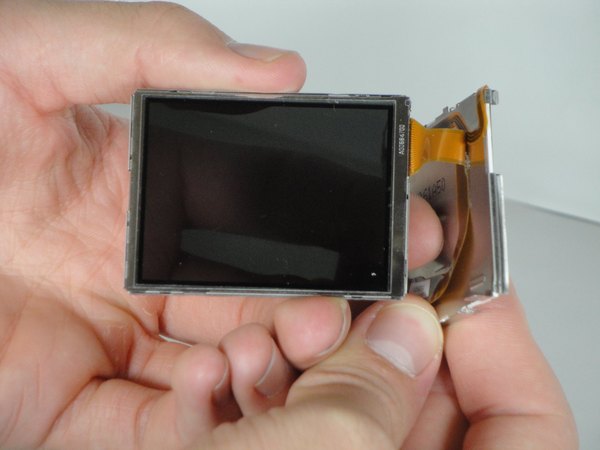

برای جداسازی کامل ال‌سی‌دی، کابل فلت بزرگ‌تر رو خیلی آروم از روی فریم جدا کن.

در نظر داشته باش که ال‌سی‌دی از طریق همین کابل دیتای خودش به پشت فریم چسبیده، پس موقع کندنش ملایم رفتار کن.

کارت عالی بود! تونستی با موفقیت صفحه نمایش رو کاملا باز و از بدنه جدا کنی. حالا اگر قطعه جدیدی برای جایگزینی خریدی، کافیه همین مسیر رو از آخر به اول طی کنی تا دوربینت دوباره سرهم بشه و آماده عکاسی باشه.

امیدوارم این آموزش قدم‌به‌قدم از آیسی‌مدار تونسته باشه کار رو برات راحت‌تر کنه. حتما به بقیه آموزش‌های تعمیری ما هم سر بزن تا مهارت‌های خودت رو تو زمینه تعمیرات بالاتر ببری.
