آموزش تعویض لنز دوربین المپوس Stylus 1010

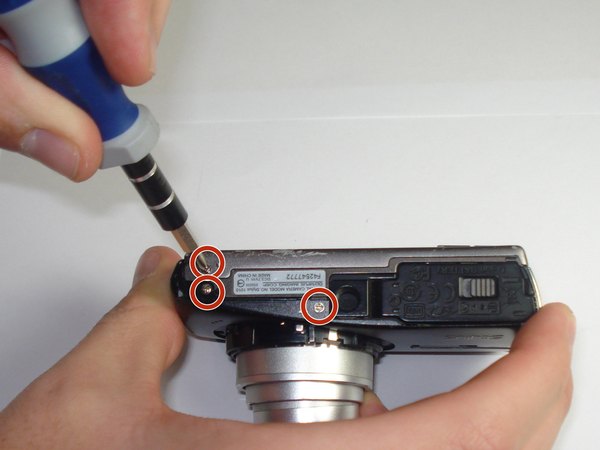

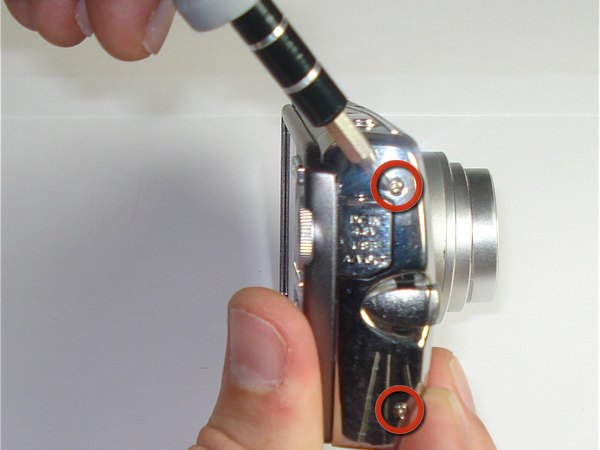

← اول از همه باید بریم سراغ پیچ‌های قاب. پنج تا پیچ فیلیپس #00 روی پنل پایینی و سمت راست دوربین هست که باید بازشون کنی. پیچ‌ها رو یه جای امن بذار که موقع بستن قاطی نشن.

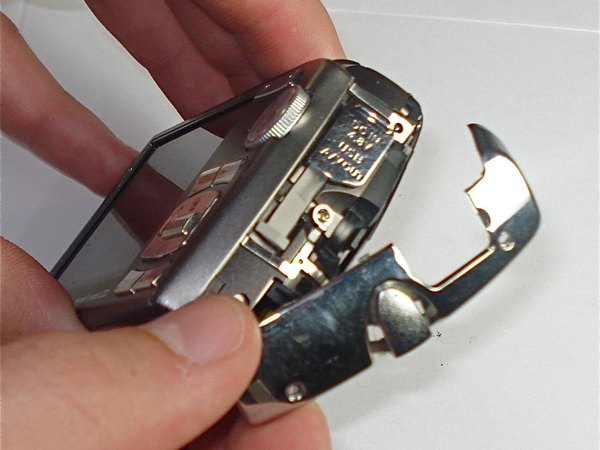

حالا که پیچ‌ها باز شدن، باید پنل سمت راست رو جدا کنیم. اون قطعه نقره‌ای بزرگ و براق رو با دقت بگیر و آروم به سمت بیرون بکش تا قاب کناری کاملا از بدنه دوربین جدا بشه. حواست باشه فشار الکی نیاری که خارهای پلاستیکی نشکنن.

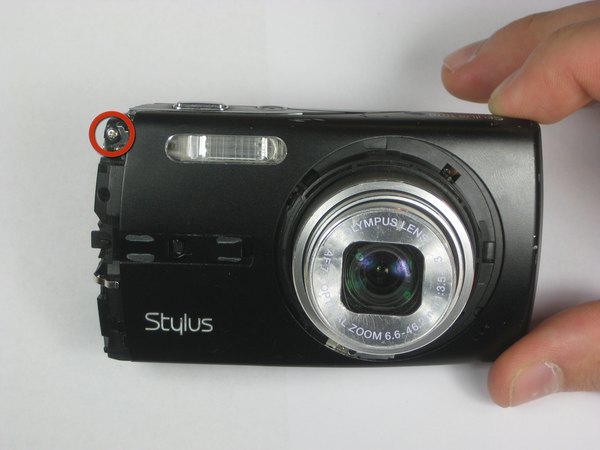

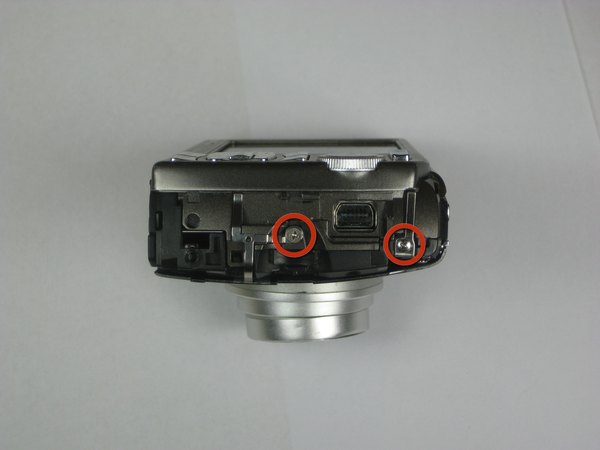

← سه تا پیچ فیلیپس #00 دیگه روی پنل‌های کناری و جلویی مونده. با همون پیچ‌گوشتی قبلی، این سه تا رو هم باز کن تا دوربین آماده باز شدن قاب جلویی بشه.

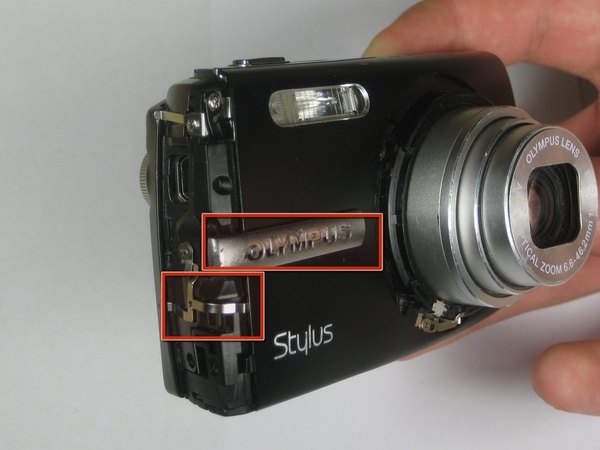

← با انگشت شست و اشاره، پلاک نقره‌ای اسم دوربین و اون قطعه نقره‌ای که شبیه حرف T هست رو بگیر و آروم بکش بیرون. این قطعات معمولا راحت جدا میشن و گیر خاصی ندارن.

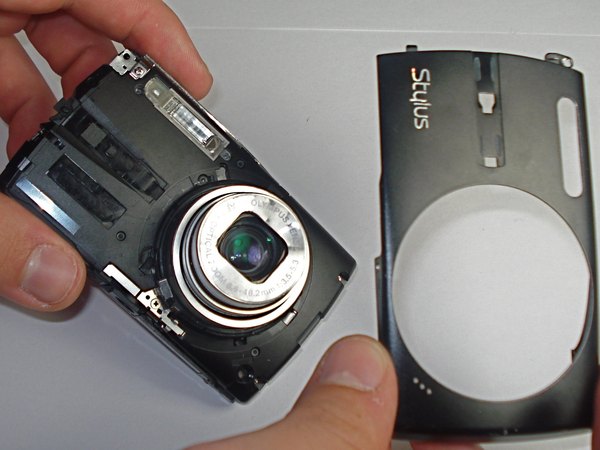

بریم سراغ پنل مشکی رنگ جلوی دوربین. برای درآوردنش، اول قاب رو یه کم به سمت لنز هول بده (اسلاید کن) و بعد به سمت بالا بکش تا کامل از روی بدنه جدا بشه. با این کار، نمای داخلی دوربین کم‌کم خودش رو نشون میده.

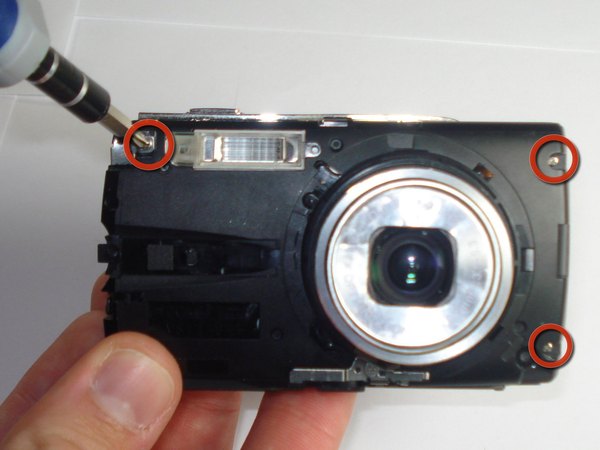

← سه تا پیچ فیلیپس #00 دیگه روی قسمت جلویی بدنه داخلی می‌بینی. اینا رو هم باز کن تا اتصالات اصلی شاسی شل بشن.

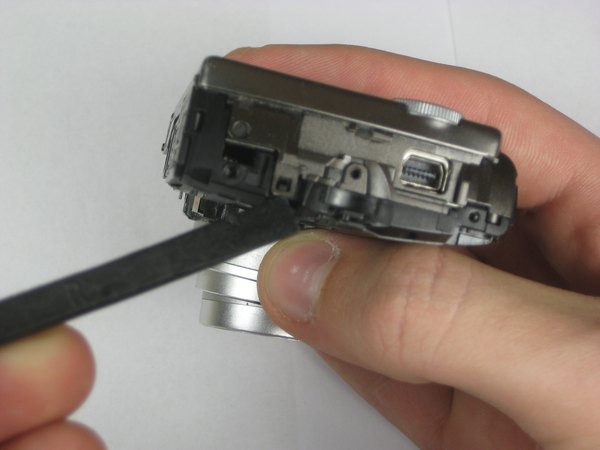

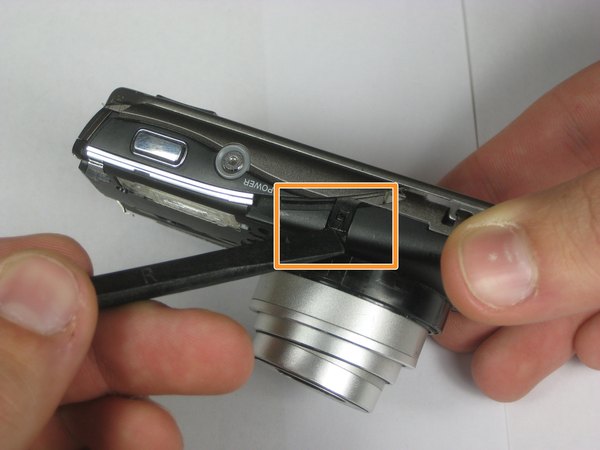

← حالا با یه اسپاجر پلاستیکی، باید دو تا خاری که قاب‌ها رو به هم وصل کرده آزاد کنی. یکی از این خارها بالای دوربینه و اون یکی سمت راست. اسپاجر رو آروم بنداز زیرشون و بدنه رو آزاد کن.

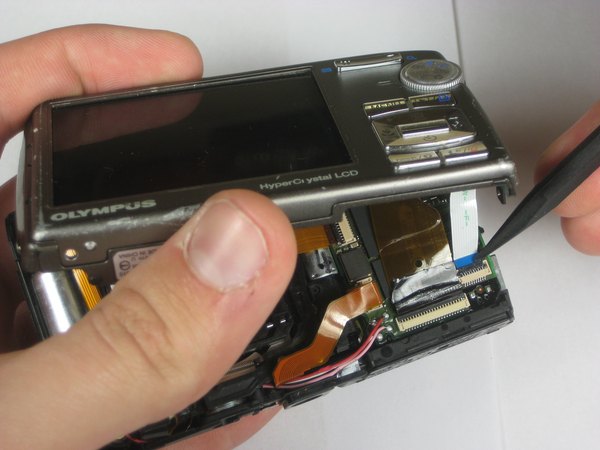

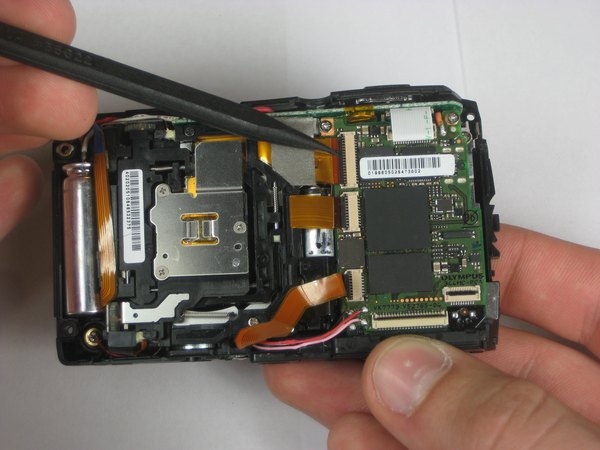

رسیدیم به فلت‌ها و کانکتورهای حساس. با نوک یه اسپاجر پلاستیکی، گیره‌های مشکی رنگ روی کانکتورها رو به سمت بالا بزن تا قفلشون باز بشه. اصلا از ابزار فلزی استفاده نکن که به برد آسیب نزنی. وقتی قفل‌ها باز شدن، با همون اسپاجر پلاستیکی فلت‌های طلایی و سفید رنگ رو خیلی نرم و با احتیاط از سوکت‌هاشون بیرون بکش.

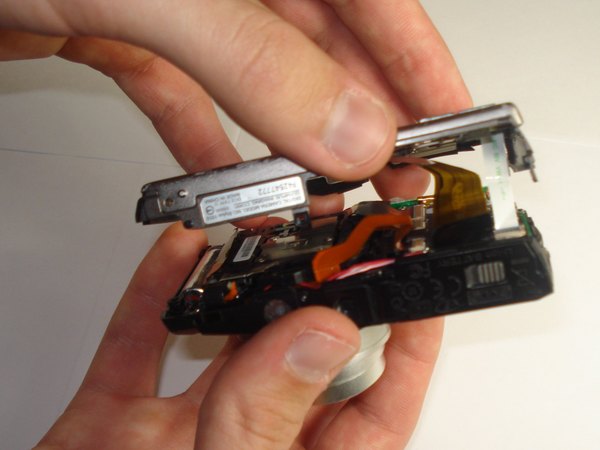

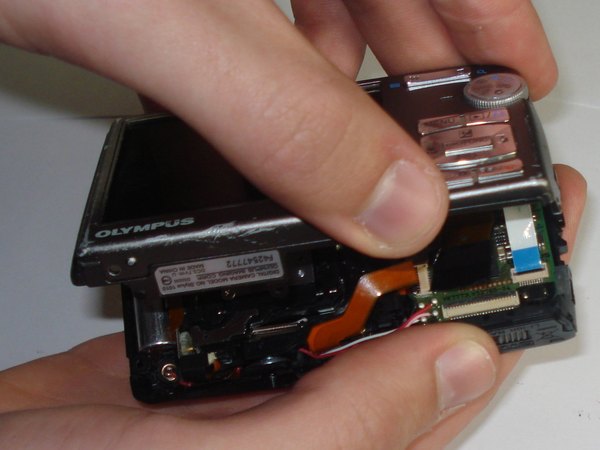

الان دیگه هیچ اتصالی بین دو بخش اصلی دوربین نمونده. با دو دستت بدنه رو بگیر و آروم از هم جدا کن تا دوربین به دو تیکه مجزا تقسیم بشه.

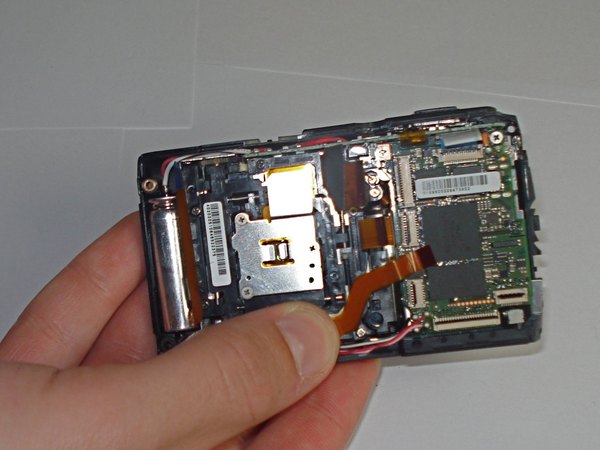

روی برد داخلی بازم کانکتور داریم. مثل مرحله قبل، گیره‌های مشکی رنگ این کانکتورها رو با اسپاجر پلاستیکی بالا بزن تا آزاد بشن.

حالا هر سه تا فلت طلایی رنگی که می‌بینی رو با دقت از سوکت‌هاشون روی برد اصلی جدا کن. مراقب باش فلت‌ها تا نخورن یا پاره نشن، چون خیلی ظریفن و راحت قطعی پیدا می‌کنن.

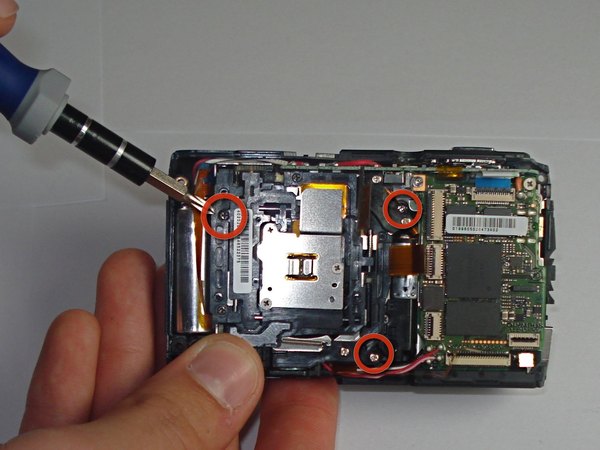

← خود ماژول لنز با سه تا پیچ به بدنه داخلی محکم شده. با پیچ‌گوشتی #00 این سه تا پیچ رو باز کن تا لنز آماده جداسازی بشه.

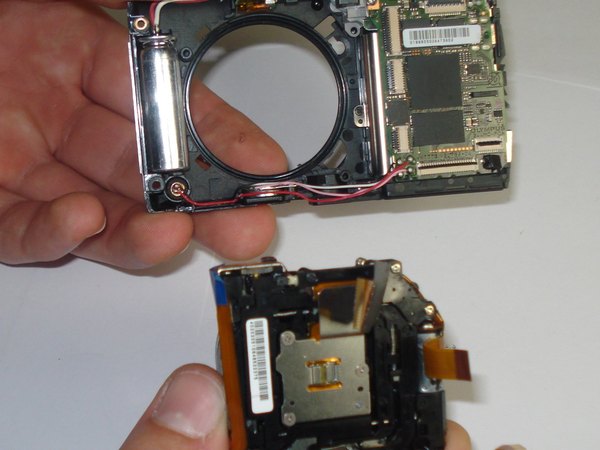

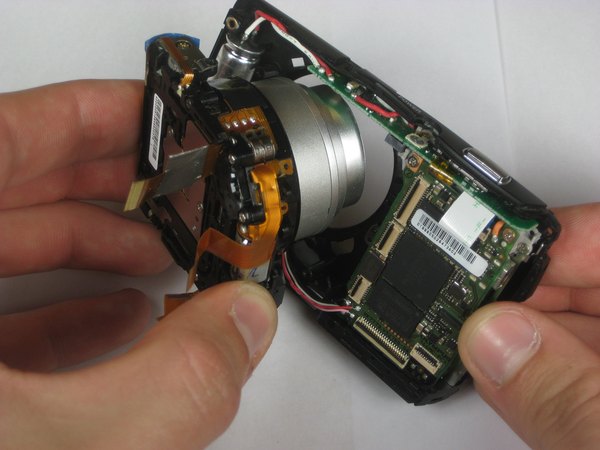

همه‌چیز آماده‌ست! با انگشت شست و اشاره‌ات، ماژول لنز رو بگیر و مستقیم به سمت بیرون بکش. الان لنز معیوب کاملا تو دستته و می‌تونی قطعه جدید رو جایگزینش کنی.

خب، کار تعویض لنز تموم شد! برای بستن دوربین کافیه همین مسیر رو از آخر به اول طی کنی و فلت‌ها رو با دقت سر جاشون قفل کنی. امیدوارم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و بتونی دوباره عکس‌های شفاف و زیبایی با دوربینت بگیری. موفق باشی!
