آموزش جدا کردن و تعویض مادربرد دوربین المپوس FE-210

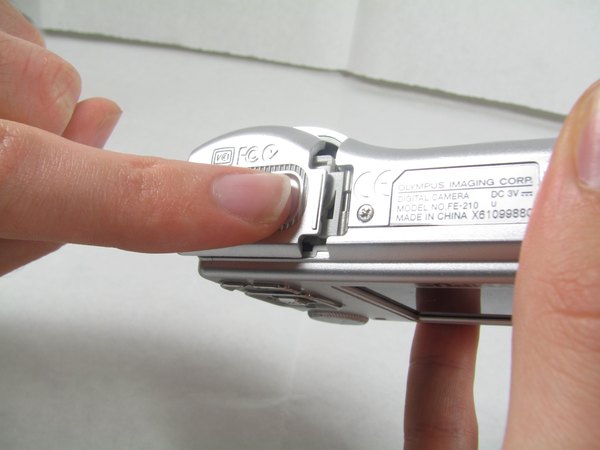

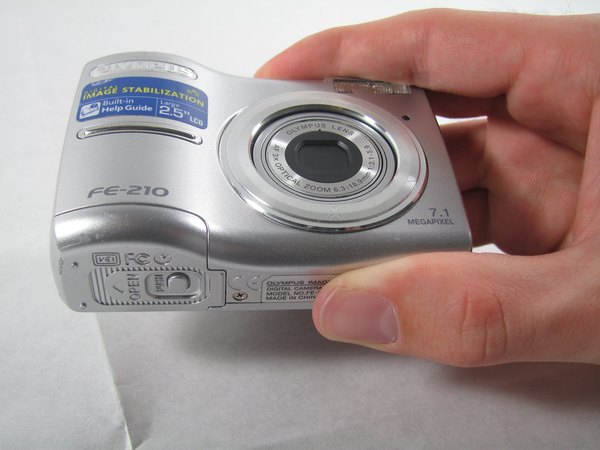

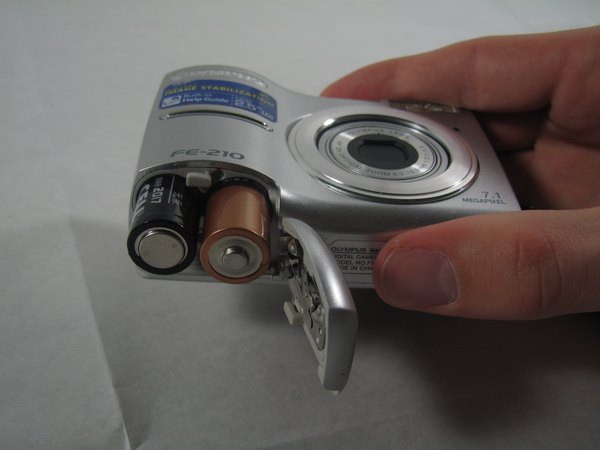

برای شروع، باید بریم سراغ محفظه باتری که زیر دوربین قرار گرفته. دکمه کوچیکی که روی درپوش هست رو به داخل فشار بده و همزمان درپوش رو به یه سمت بکش تا باز بشه و بتونی به باتری‌ها دسترسی پیدا کنی.

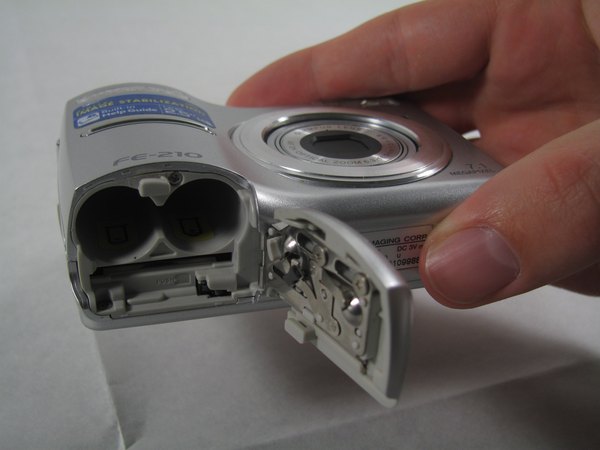

حالا خیلی راحت باتری‌ها رو از داخل محفظه بیرون بیار. معمولا با یه کم کج کردن دوربین، خودشون سر می‌خورن و می‌افتن بیرون.

فقط یادت باشه موقع بستن دوربین و گذاشتن باتری‌های جدید، قطب‌های مثبت و منفی رو دقیقا تو جهت درست و همون‌طوری که بود قرار بدی.

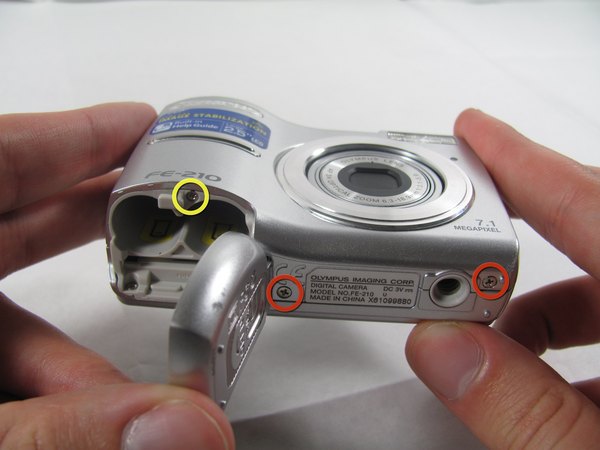

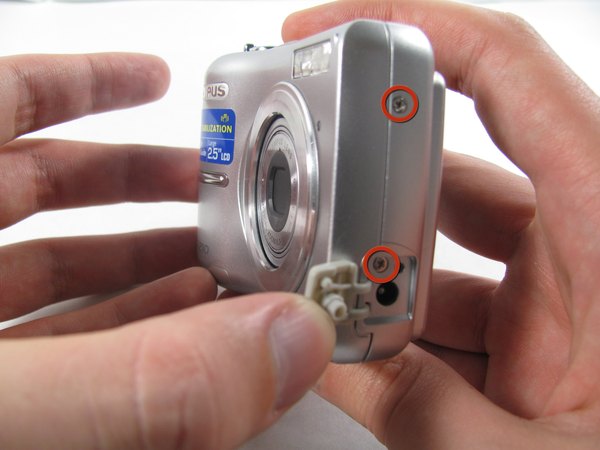

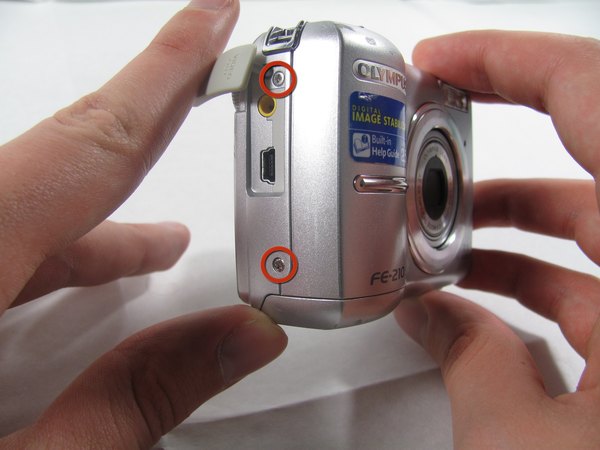

تو این مرحله باید هفت تا پیچی که قاب جلویی رو به بدنه محکم کردن باز کنی. با یه پیچ‌گوشتی فیلیپس #00 دونه‌دونه پیچ‌ها رو باز کن و روی یه پد مغناطیسی بذار که گم نشن.

← شش تا از این پیچ‌ها اندازه 3.6 میلی‌متری دارن.

← پیچ هفتم یه کم کوتاه‌تره و دقیقا 3.2 میلی‌متر طول داره؛ حواست به جای دقیقش باشه تا موقع بستن اشتباه نکنی.

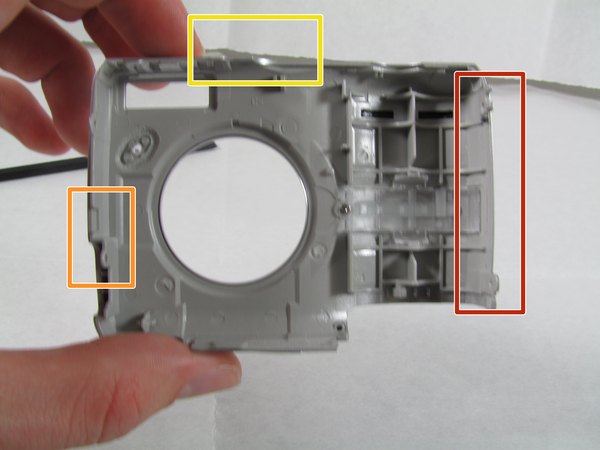

حالا باید یه اسپاجر یا ابزار بازکننده پلاستیکی رو آروم بندازی تو شکاف بین قاب جلویی و بدنه اصلی تا خارهایی که این دو تا رو به هم وصل کردن، آزاد بشن. این خارها تو سه تا نقطه اصلی قرار دارن که باید با دقت روشون کار کنی:

← نقطه اول، بالا و پایین سمتیه که محفظه باتری قرار داره (دقیقا سمت مخالف عکسی که می‌بینی).

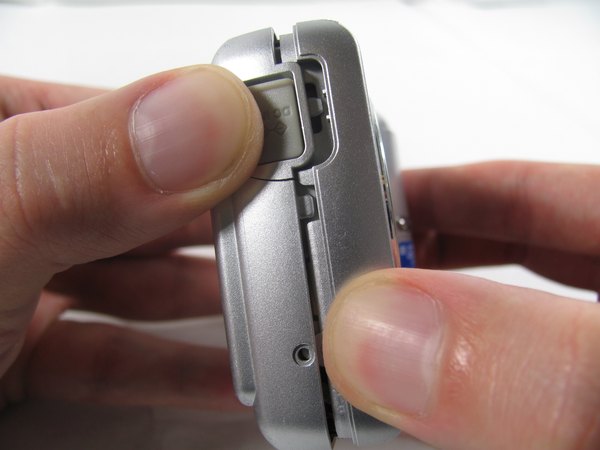

← نقطه دوم درست وسط لبه‌ایه که پورت شارژ (DC-in) قرار گرفته (همون سمتی که تو عکس مشخص شده).

← نقطه سوم هم بالای دوربین، درست سمت چپ دکمه پاور قرار داره.

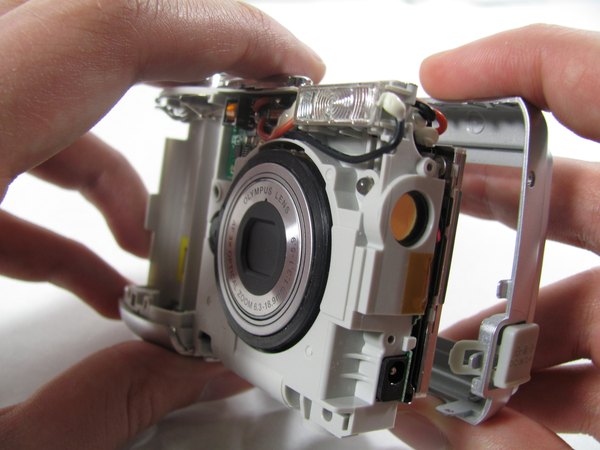

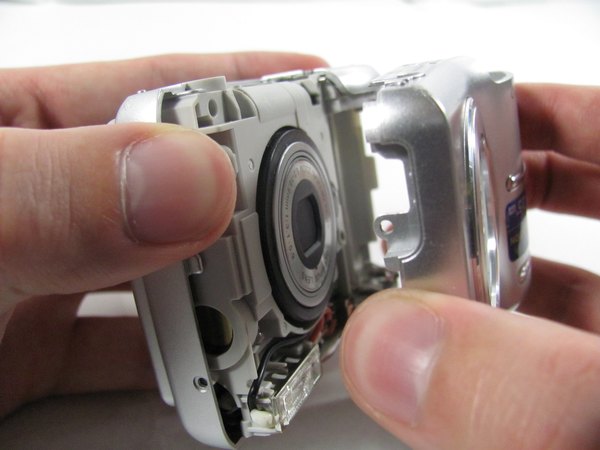

وقتی این سه قسمت رو کامل آزاد کنی، قاب جلویی خیلی راحت و بدون مقاومت از بدنه جدا میشه.

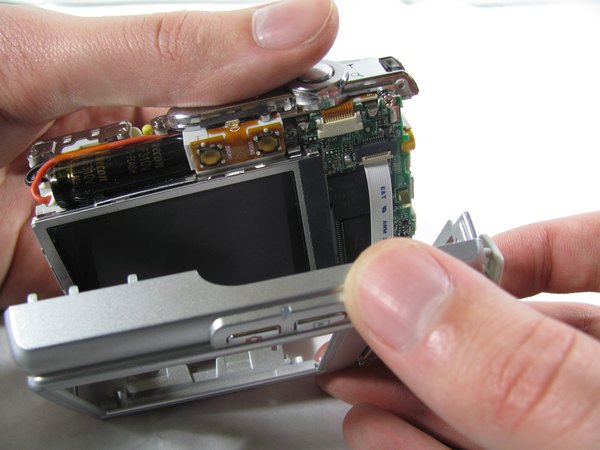

یه نکته جالب: تو دو تا عکس اول این مرحله، دوربین سروته قرار گرفته. این بهترین زاویه برای گذاشتن انگشت‌های شست و فشار آوردن برای درآوردن قابه.

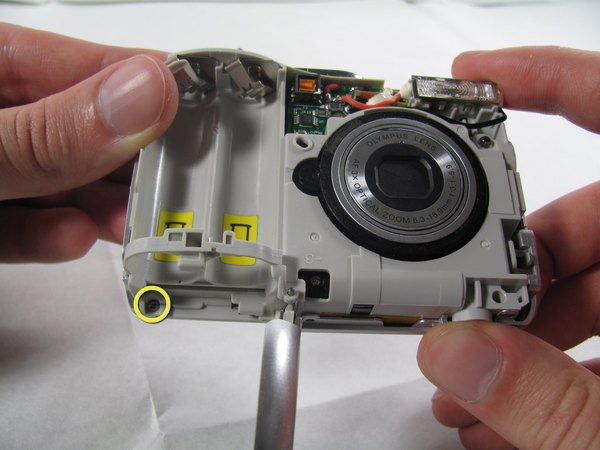

← با همون پیچ‌گوشتی #00، پیچ 3.2 میلی‌متری که داخل خود محفظه باتری پنهان شده رو پیدا کن و بازش کن.

مراقب باش! بعد از باز کردن این پیچ، قاب پشتی شل میشه اما اصلا نباید یدفعه بکشیش. یه فلت حساس، دکمه‌های پنل پشتی رو به مادربرد وصل کرده که اگه بی‌احتیاطی کنی راحت پاره میشه.

قاب پشتی رو خیلی آروم و با فاصله کم از بدنه دوربین دور کن تا جایی که بتونی فلتی که به مادربرد وصل شده رو ببینی.

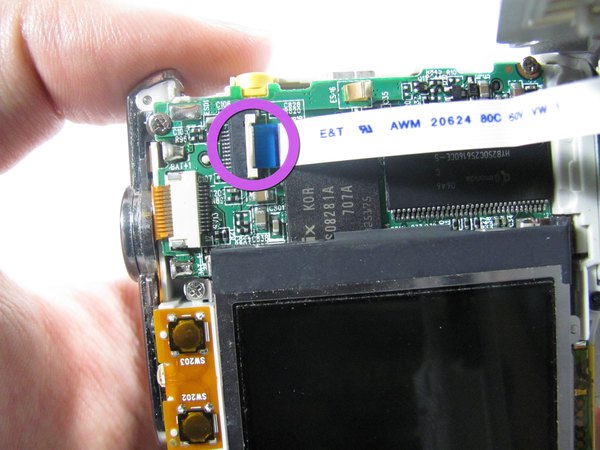

← با نوک یه اسپاجر پلاستیکی یا ناخنت، ضامن سفید رنگ روی کانکتور رو به سمت بالا بزن تا قفلش باز بشه.

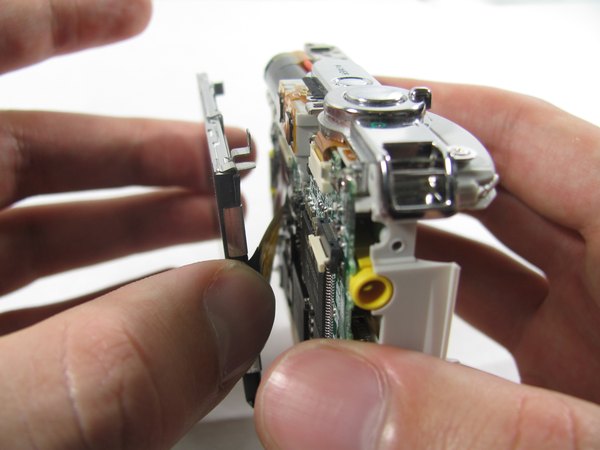

وقتی ضامن آزاد شد، فلت رو خیلی نرم و با احتیاط از سوکت بیرون بکش تا قاب پشتی کاملا جدا بشه.

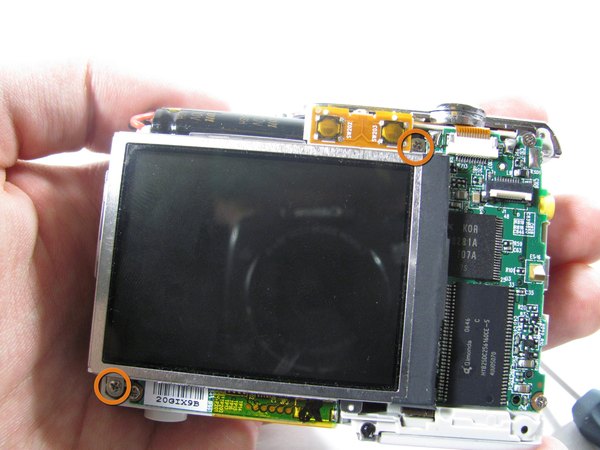

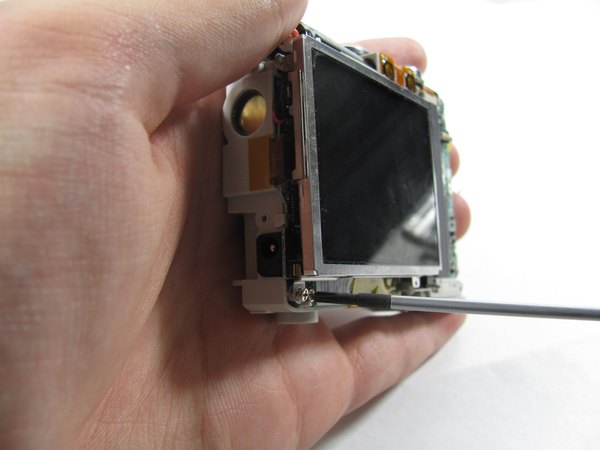

← روی شاسی فلزی، دو تا پیچ 2.7 میلی‌متری وجود داره که ال‌سی‌دی رو نگه داشتن. با همون پیچ‌گوشتی #00 بازشون کن.

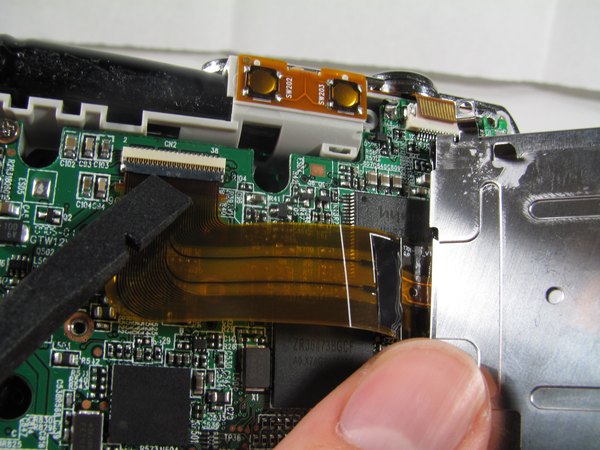

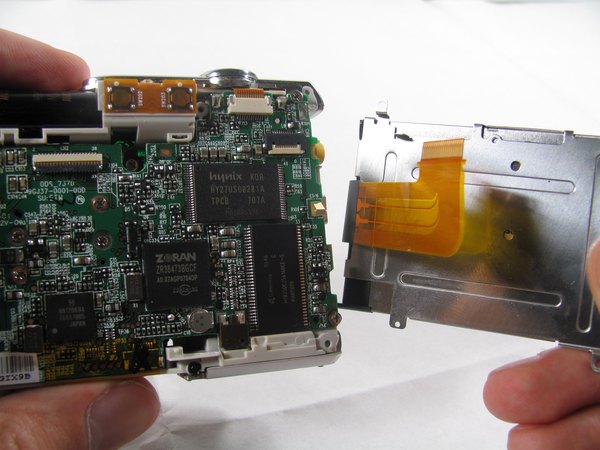

هشدار! بعد از باز شدن پیچ‌ها، پنل ال‌سی‌دی آزاد میشه ولی هنوز نباید برش داری. این قطعه هم مثل قاب پشتی با یه فلت به مادربرد وصله و اول باید اتصالش رو قطع کنی.

با استفاده از اسپاجر، ضامن قفل‌کننده روی کانکتور ال‌سی‌دی رو بالا بزن تا فلت آزاد بشه. حالا فلت نواری ال‌سی‌دی رو به آرومی و بدون فشار اضافه از تو کانکتورش بیرون بکش. الان دیگه ال‌سی‌دی کاملا آزاده و می‌تونی اون رو از بقیه قسمت‌های دوربین جدا کنی و کنار بذاری.

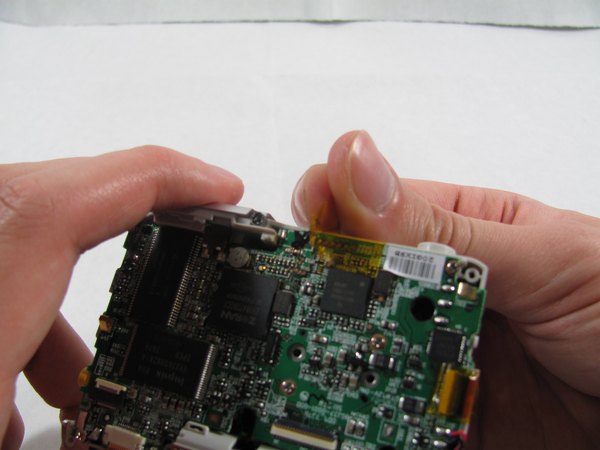

← روی شاسی داخلی، دو تیکه نوار چسب زرد رنگ و نیمه‌شفاف می‌بینی که باید اونا رو بکنی.

حواست باشه که کندن این چسب‌ها گارانتی دوربین رو باطل می‌کنه. این چسب‌ها کاربرد خاصی تو عملکرد دوربین ندارن و موقع جمع کردن دستگاه هم نیازی نیست دوباره بچسبونیشون.

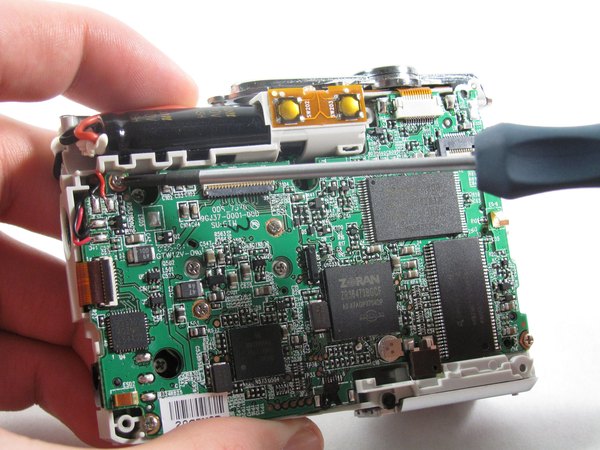

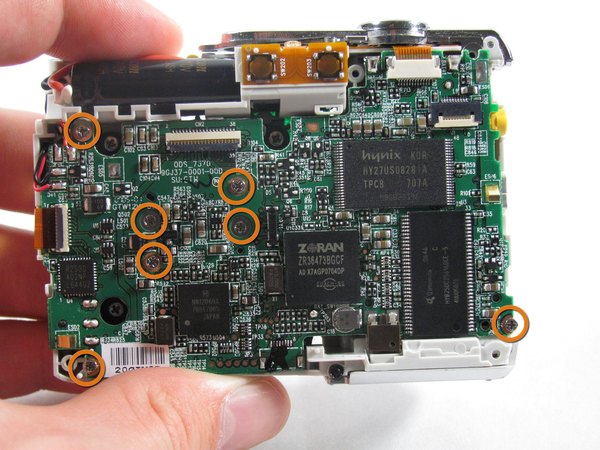

← با استفاده از پیچ‌گوشتی #00، هفت تا پیچ 2.7 میلی‌متری که مادربرد رو به شاسی نگه داشتن رو با دقت باز کن.

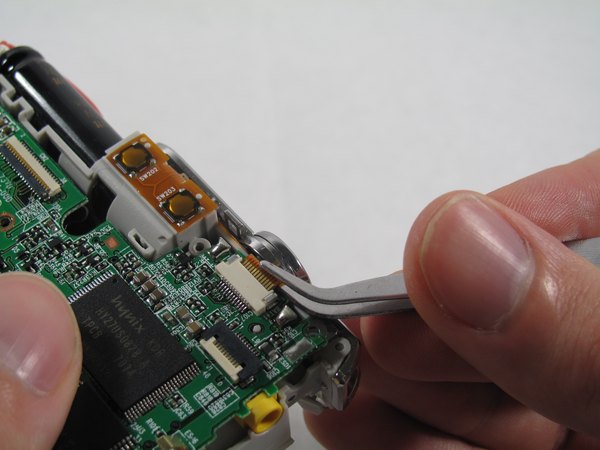

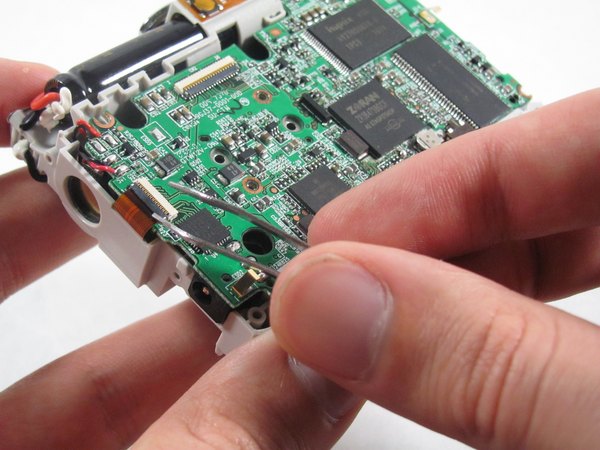

بالا و سمت راست مادربرد یه فلت نواری می‌بینی. با استفاده از یه پنس مناسب، فلت رو بگیر و با احتیاط از سوکتش بیرون بکش تا آزاد بشه. فشار زیاد نیار که فلت زخمی نشه.

حالا برو سراغ سمت چپ مادربرد تا اون یکی فلت رو هم جدا کنیم. با نوک پنس یا اسپاجر پلاستیکی، ضامن روی کانکتور این فلت رو به سمت بالا بزن تا قفلش باز بشه. بعد از آزاد شدن قفل، فلت رو خیلی نرم و ملایم از کانکتور دربیار.

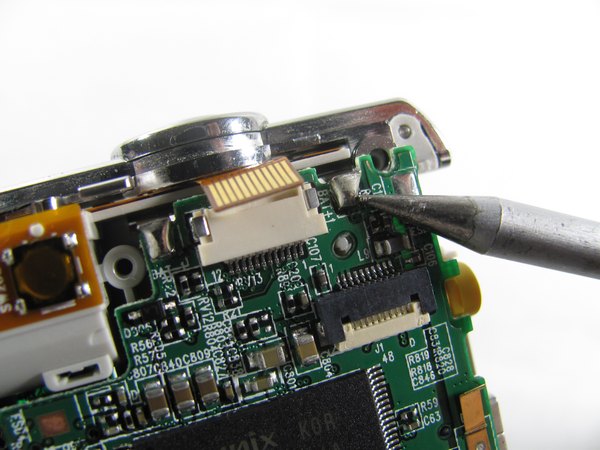

← رسیدیم به بخش حساس لحیم‌کاری! هویه رو داغ کن و دو تا نقطه اتصالی که روی برد لحیم شدن رو با دقت آب کن و جداشون کن.

خیلی مراقب باش که نوک هویه به قطعات حساس اطراف روی مادربرد نخوره، چون می‌تونه آسیب جدی به مدار وارد کنه و کلا برد رو غیرقابل تعمیر کنه.

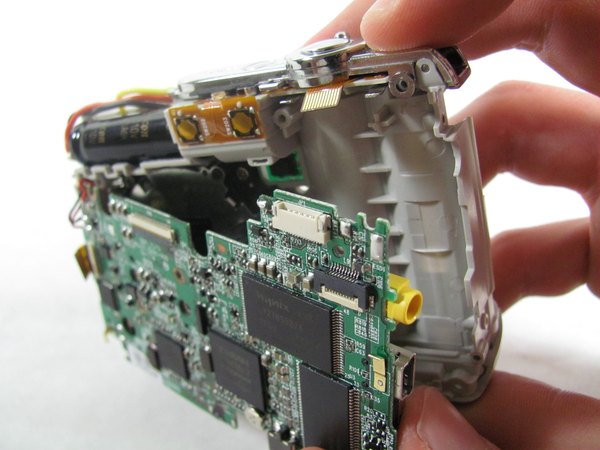

الان دیگه مادربرد کاملا از تمامی اتصالات و پیچ‌ها آزاده. اون رو با احتیاط از داخل شاسی و محفظه دوربین بیرون بیار.

کار باز کردن و جداسازی مادربرد با موفقیت تموم شد! حالا می‌تونی برد رو تعمیر کنی یا یه برد جدید جاش بندازی. برای جمع کردن دوربین کافیه همین مراحل رو از آخر به اول طی کنی.

فقط یادت نره اتصالات لحیمی رو با دقت و خیلی تمیز دوباره برقرار کنی. اگه این آموزش برات مفید بود و دوست داری ترفندهای تعمیراتی بیشتری یاد بگیری، حتما یه سر به اپلیکیشن آیسی‌مدار بزن. موفق باشی!
