آموزش تعویض مجموعه لنز دوربین المپوس FE-210

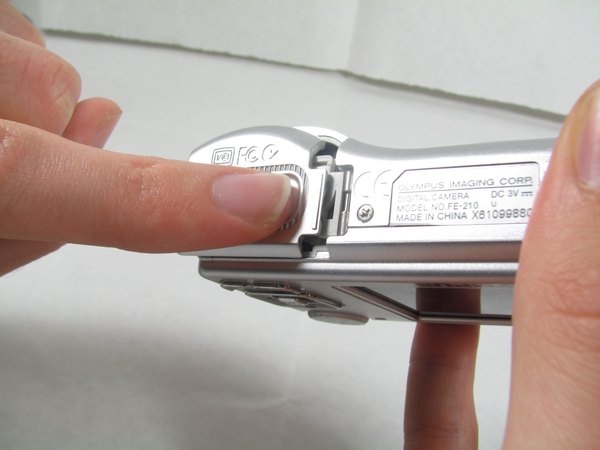

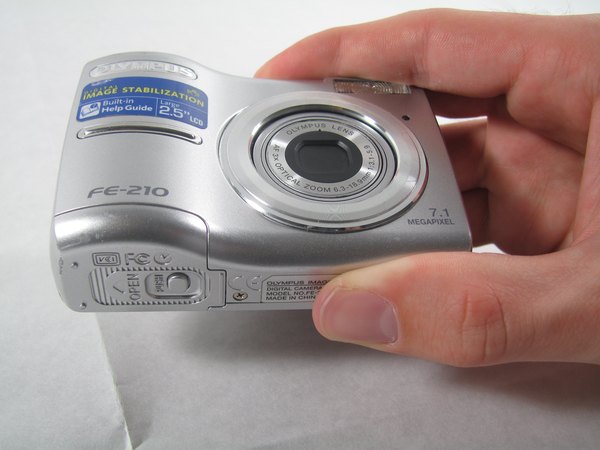

برای شروع، باید بریم سراغ محفظه باتری که زیر دوربین قرار گرفته. دکمه کوچیکی که روی درپوش هست رو به داخل فشار بده و همزمان درپوش رو به یه سمت بکش تا باز بشه و بتونی به باتری‌ها دسترسی پیدا کنی.

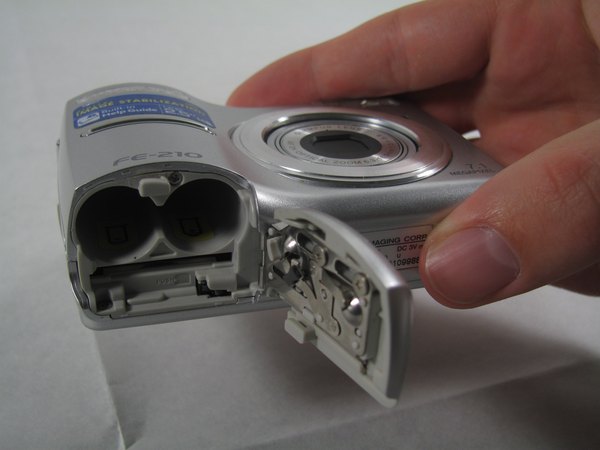

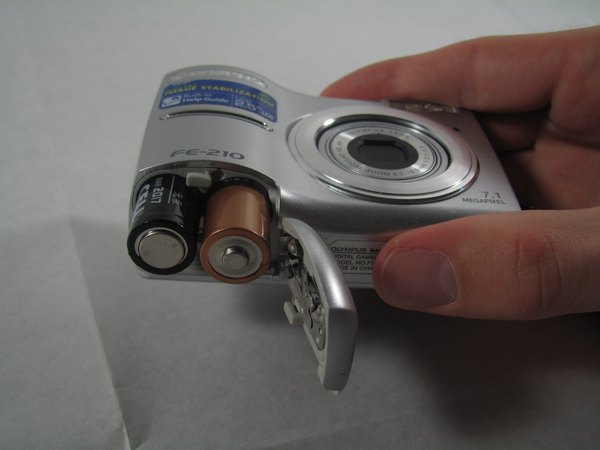

حالا خیلی راحت باتری‌ها رو از داخل محفظه بیرون بیار. معمولا با یه کم کج کردن دوربین، خودشون سر می‌خورن و می‌افتن تو دستت.

فقط یادت باشه موقع بستن دوربین و گذاشتن باتری‌های جدید، قطب‌های مثبت و منفی رو دقیقا تو جهت درست و همون‌طوری که بود قرار بدی.

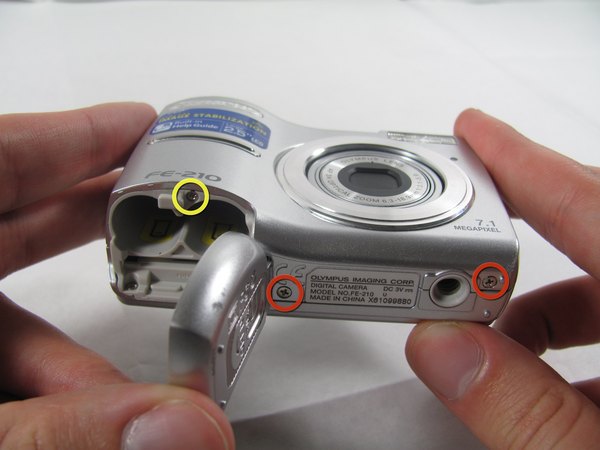

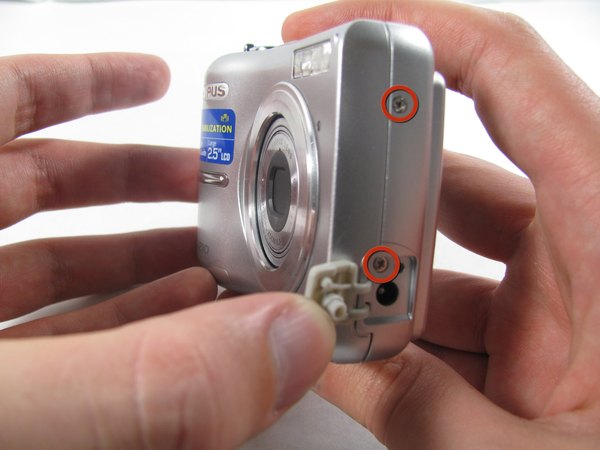

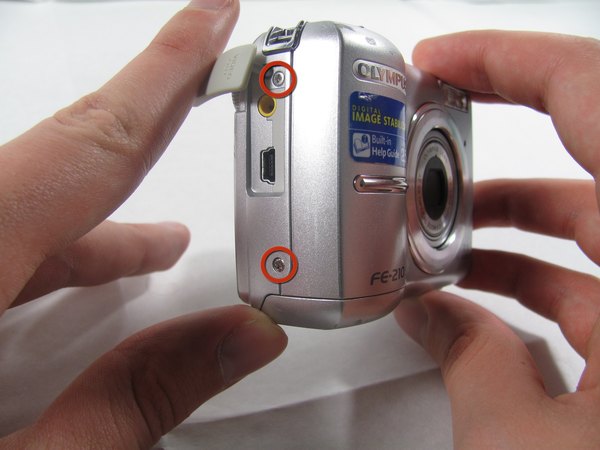

تو این مرحله باید هفت تا پیچی که قاب جلویی رو به شاسی نگه داشتن باز کنی. با یه پیچ‌گوشتی فیلیپس #00 دونه‌دونه پیچ‌ها رو باز کن و روی یه پد مغناطیسی بذار که گم نشن.

← شش تا از این پیچ‌ها اندازه 3.6 میلی‌متری دارن.

← پیچ هفتم یه کم کوتاه‌تره و دقیقا 3.2 میلی‌متر طول داره؛ حواست به جای دقیقش باشه تا موقع بستن اشتباه نکنی.

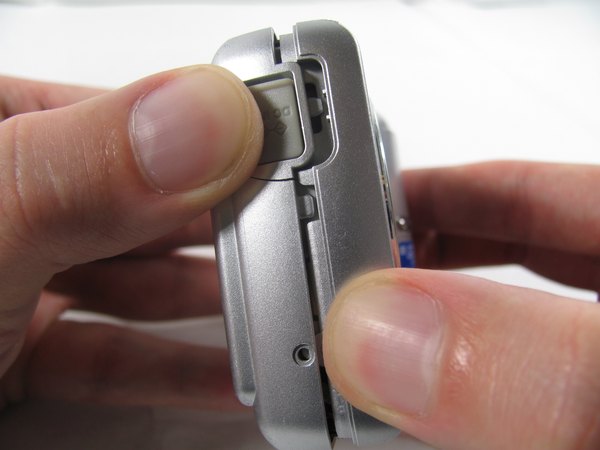

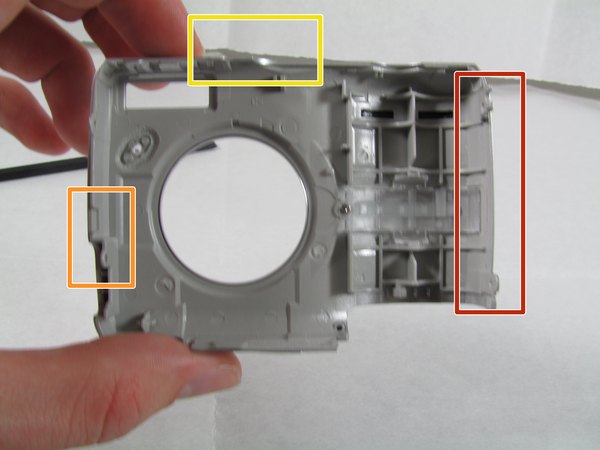

حالا باید یه اسپاجر یا ابزار بازکننده پلاستیکی رو آروم بندازی تو شکاف بین قاب جلویی و بدنه اصلی تا خارهایی که این دو تا رو به هم وصل کردن، آزاد بشن. این خارها تو سه تا نقطه اصلی قرار دارن که باید با دقت روشون کار کنی:

← نقطه اول، بالا و پایین سمتیه که محفظه باتری قرار داره (دقیقا سمت مخالف عکسی که می‌بینی).

← نقطه دوم درست وسط لبه‌ایه که پورت شارژ (DC-in) قرار گرفته (همون سمتی که تو عکس مشخص شده).

← نقطه سوم هم بالای دوربین، درست سمت چپ دکمه پاور قرار داره.

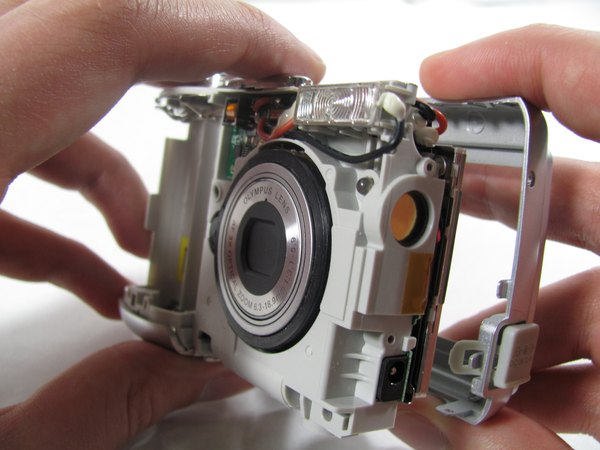

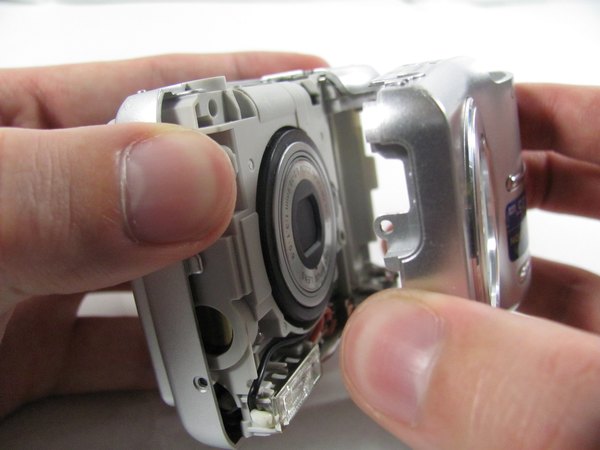

وقتی این سه قسمت رو کامل آزاد کنی، قاب جلویی خیلی راحت و بدون مقاومت از بدنه جدا میشه.

یه نکته جالب: تو دو تا عکس اول این مرحله، دوربین سروته قرار گرفته. این بهترین زاویه برای گذاشتن انگشت‌های شست و فشار آوردن برای درآوردن قابه.

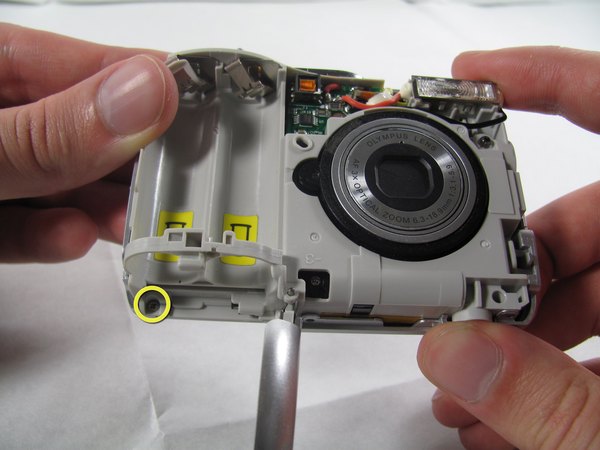

← با همون پیچ‌گوشتی #00، پیچ 3.2 میلی‌متری که داخل خود محفظه باتری پنهان شده رو پیدا کن و بازش کن.

مراقب باش! بعد از باز کردن این پیچ، قاب پشتی شل میشه اما اصلا نباید یدفعه بکشیش. یه فلت حساس، دکمه‌های پنل پشتی رو به مادربرد وصل کرده که اگه بی‌احتیاطی کنی راحت پاره میشه.

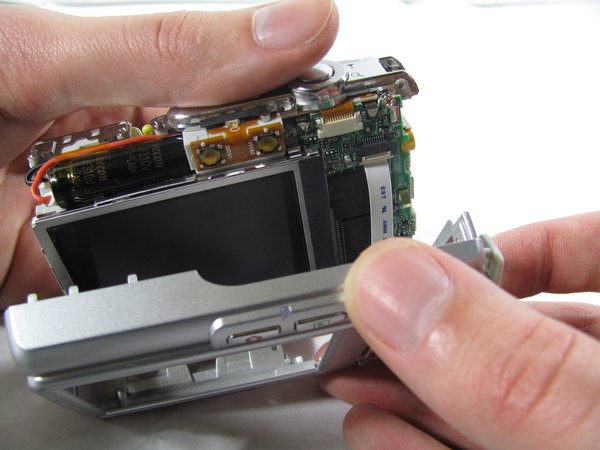

قاب پشتی رو خیلی آروم و با فاصله کم از بدنه دوربین دور کن تا جایی که بتونی فلتی که به مادربرد وصل شده رو ببینی.

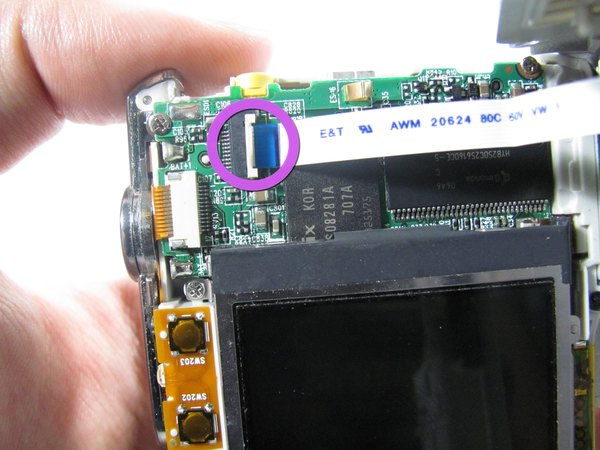

← با نوک یه اسپاجر پلاستیکی یا ناخنت، ضامن سفید رنگ روی کانکتور رو به سمت بالا بزن تا قفلش باز بشه.

وقتی ضامن آزاد شد، فلت رو خیلی نرم و با احتیاط از سوکت بیرون بکش تا قاب پشتی کاملا جدا بشه.

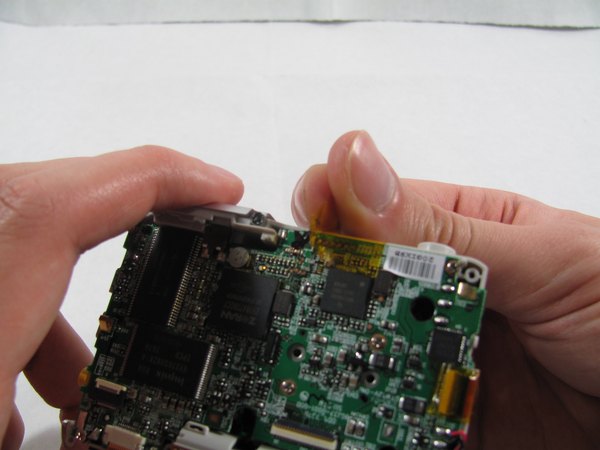

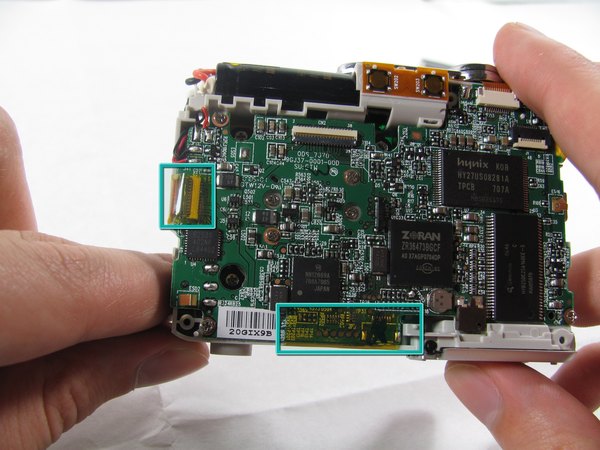

← روی شاسی داخلی، دو تیکه نوار چسب زرد رنگ و نیمه‌شفاف می‌بینی که باید اونا رو بکنی.

حواست باشه که کندن این چسب‌ها گارانتی دوربین رو باطل می‌کنه. این چسب‌ها کاربرد خاصی تو عملکرد دوربین ندارن و موقع جمع کردن دستگاه هم نیازی نیست دوباره بچسبونیشون.

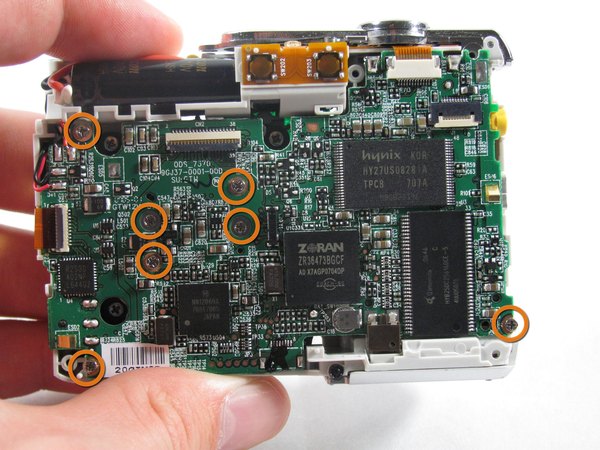

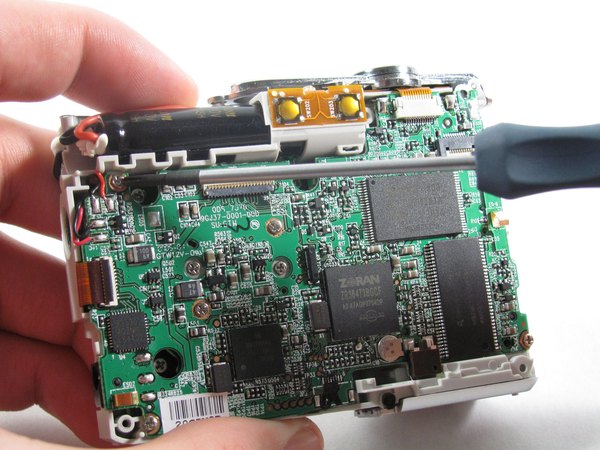

← با استفاده از پیچ‌گوشتی #00، هفت تا پیچ 2.7 میلی‌متری که مادربرد رو نگه داشتن رو با دقت باز کن.

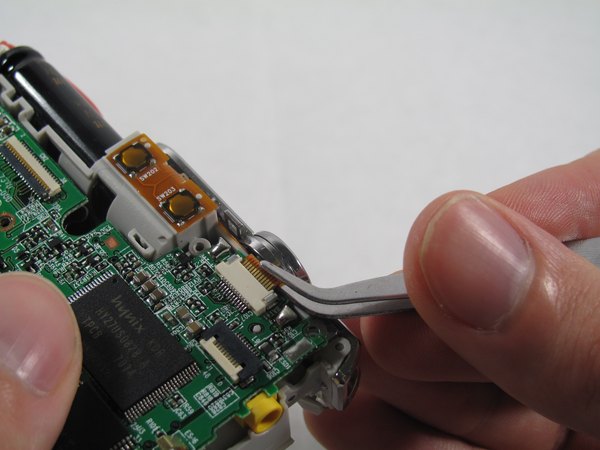

بالا و سمت راست مادربرد یه فلت نواری می‌بینی. با استفاده از یه پنس مناسب، فلت رو بگیر و با احتیاط از سوکتش بیرون بکش تا آزاد بشه. فشار زیاد نیار که فلت زخمی نشه.

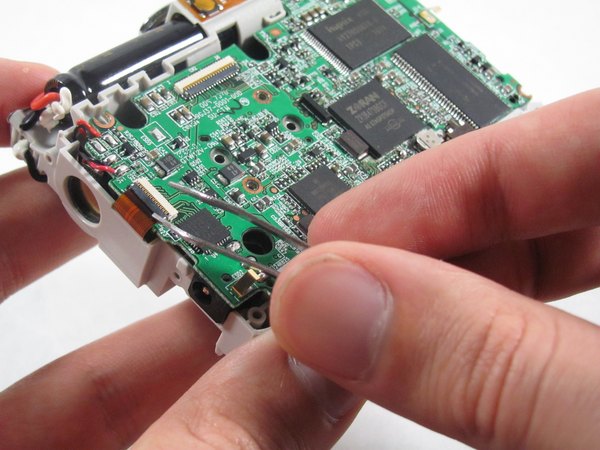

حالا برو سراغ سمت چپ مادربرد تا اون یکی فلت رو هم جدا کنیم. با نوک پنس یا اسپاجر پلاستیکی، ضامن روی کانکتور این فلت رو به سمت بالا بزن تا قفلش باز بشه. بعد از آزاد شدن قفل، فلت رو خیلی نرم و ملایم از کانکتور دربیار.

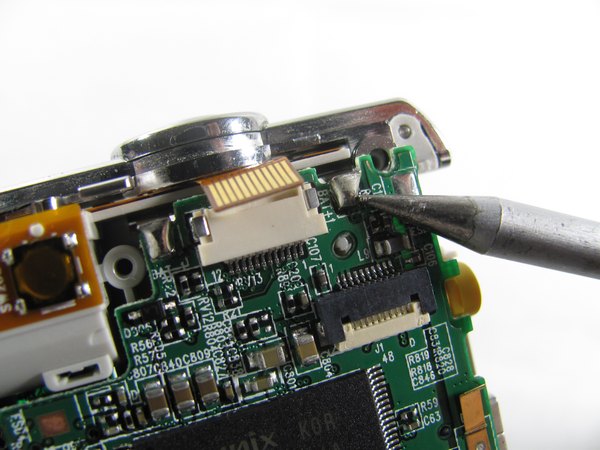

← رسیدیم به بخش لحیم‌کاری! هویه رو داغ کن و دو تا نقطه اتصالی که روی برد لحیم شدن رو با دقت آب کن و جداشون کن.

خیلی مراقب باش که نوک هویه به قطعات حساس اطراف روی مادربرد نخوره، چون می‌تونه آسیب جدی به مدار وارد کنه و خرجت رو دو برابر کنه.

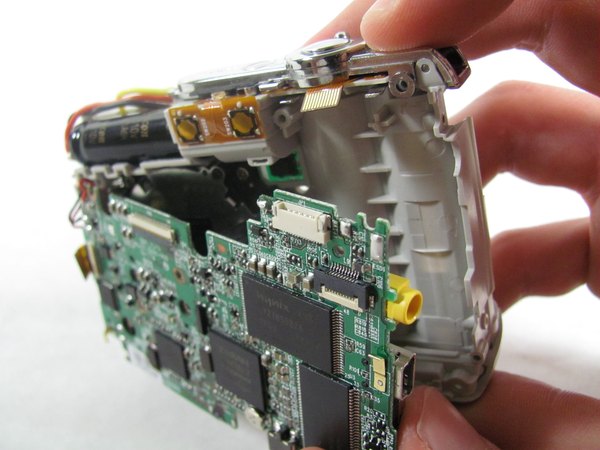

الان دیگه مادربرد کاملا از اتصالاتش آزاده. اون رو با احتیاط از داخل شاسی و محفظه دوربین بیرون بیار و یه جای امن بذار تا بریم سراغ خود لنز.

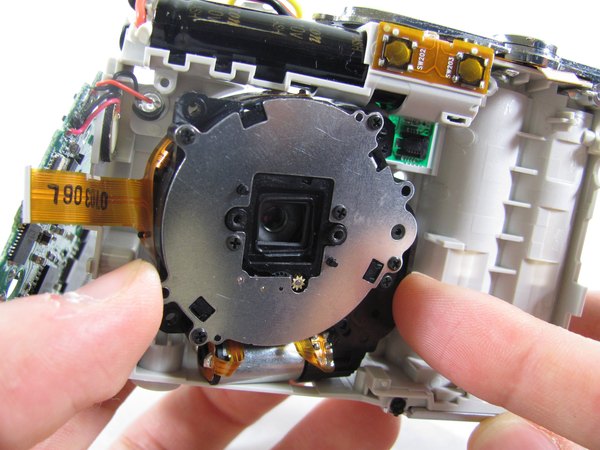

← سه تا پیچ 3.6 میلی‌متری که مجموعه لنز رو به شاسی متصل کردن رو پیدا کن و با همون پیچ‌گوشتی #00 بازشون کن.

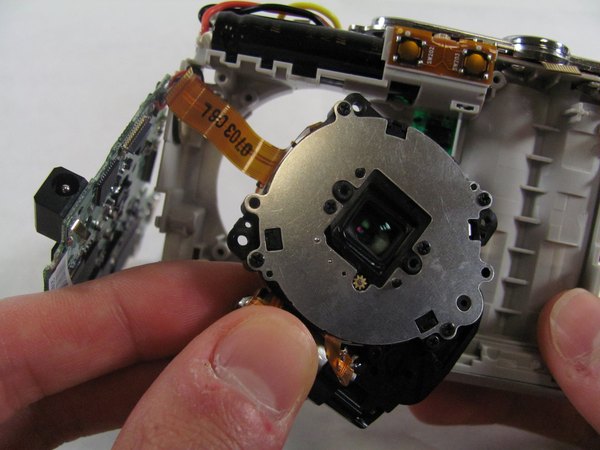

همه‌چی برای درآوردن لنز آماده‌ست! ماژول لنز رو کمی به سمت چپ هول بده و بعد به سمت بالا بکش. لنز خیلی راحت شل میشه و کامل از جاش بیرون میاد. حالا می‌تونی قطعه جدید رو با خیال راحت جایگزین کنی.

خب، کار تعویض مجموعه لنز با موفقیت تموم شد! برای جمع کردن دوربین کافیه همین مراحل رو از آخر به اول طی کنی. فقط یادت نره اتصالات لحیمی رو با دقت و خیلی تمیز روی برد دوباره برقرار کنی.
