آموزش تعویض ال‌سی‌دی دوربین المپوس Stylus 1010

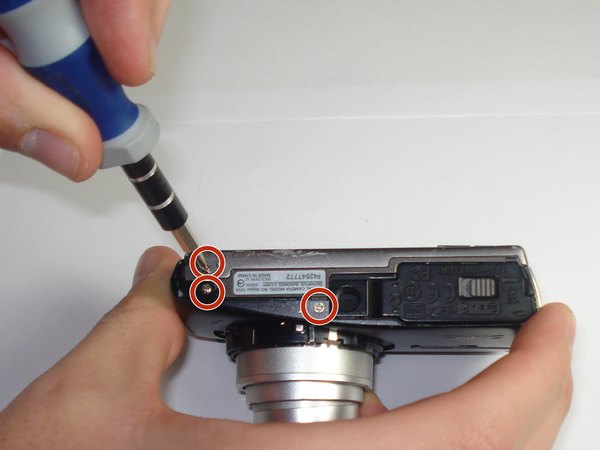

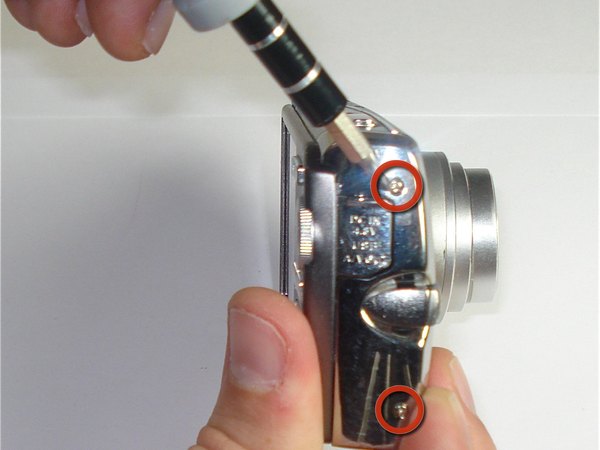

← اول از همه باید بریم سراغ پیچ‌های قاب. پنج تا پیچ فیلیپس #00 روی پنل پایینی و سمت راست دوربین هست که باید با دقت بازشون کنی. پیچ‌ها رو یه جای امن بذار که موقع بستن قاطی نشن.

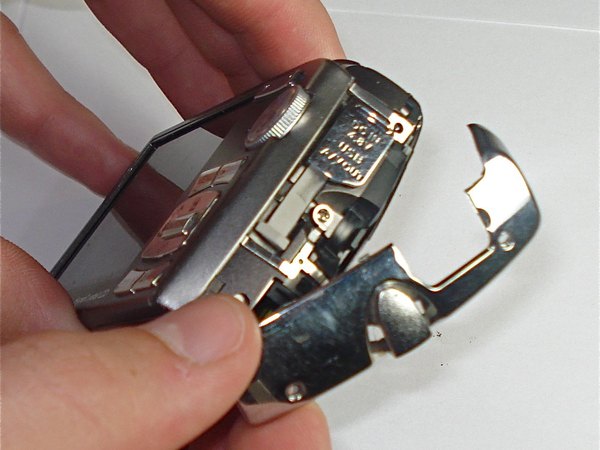

حالا که پیچ‌ها باز شدن، باید پنل سمت راست رو جدا کنیم. اون قطعه نقره‌ای بزرگ و براق رو با دست بگیر و آروم به سمت بیرون بکش تا قاب کناری کاملا از بدنه دوربین جدا بشه. حواست باشه فشار الکی نیاری که خارهای پلاستیکی نشکنن.

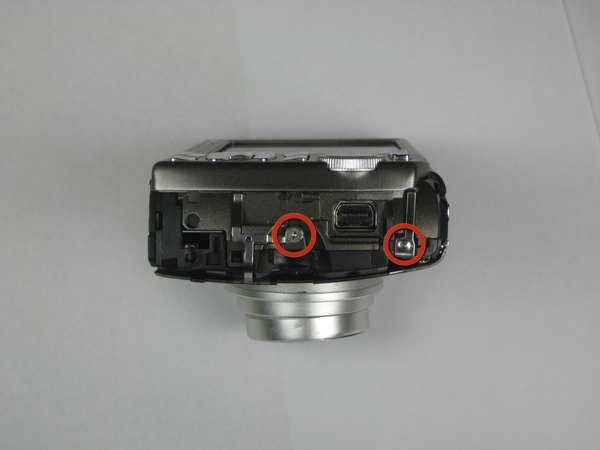

← سه تا پیچ فیلیپس #00 دیگه روی پنل‌های کناری و جلویی مونده. با همون پیچ‌گوشتی قبلی، این سه تا رو هم باز کن تا دوربین آماده باز شدن قاب جلویی بشه.

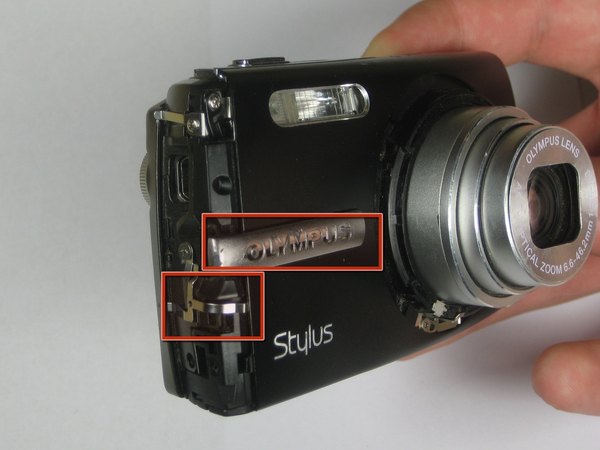

← با انگشت شست و اشاره، پلاک نقره‌ای اسم دوربین و اون قطعه نقره‌ای که شبیه حرف T هست رو بگیر و آروم بکش بیرون. این قطعات معمولا راحت جدا میشن و گیر خاصی ندارن.

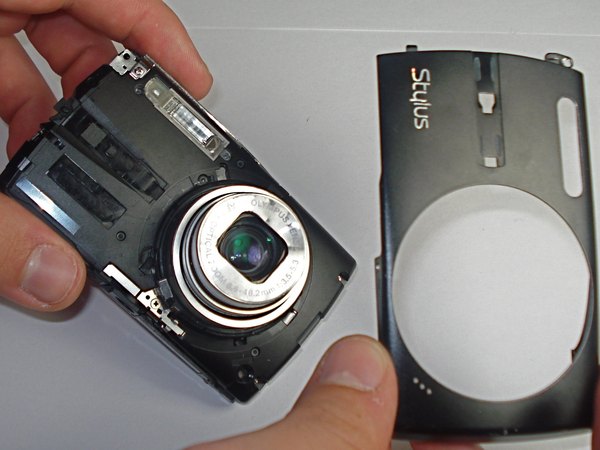

بریم سراغ پنل مشکی رنگ جلوی دوربین. برای درآوردنش، اول قاب رو یه کم به سمت لنز هول بده و بعد به سمت بالا بکش تا کامل از روی بدنه جدا بشه. با این کار، نمای داخلی دوربین کم‌کم خودش رو نشون میده.

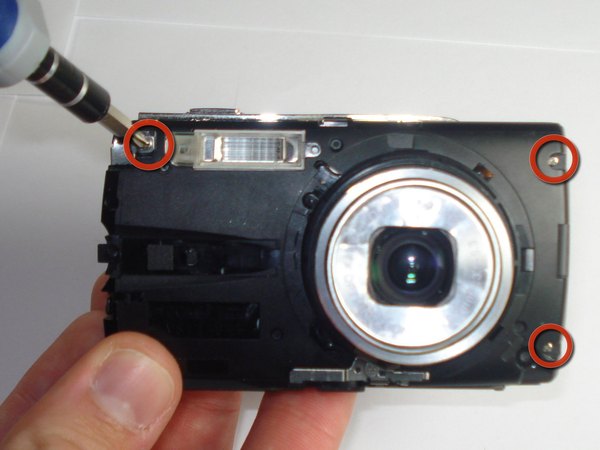

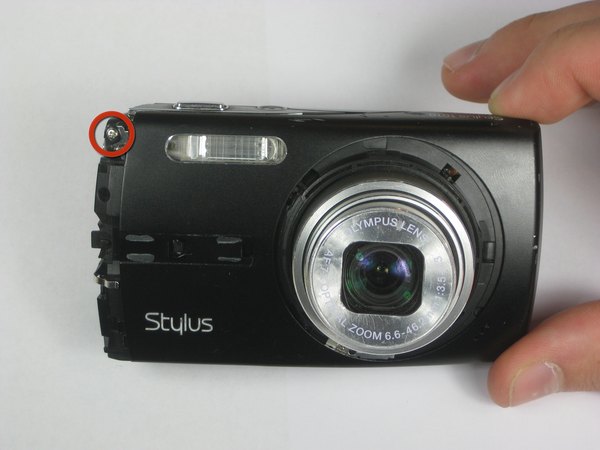

← سه تا پیچ فیلیپس #00 دیگه روی قسمت جلویی بدنه داخلی می‌بینی. اینا رو هم باز کن تا اتصالات اصلی شاسی شل بشن.

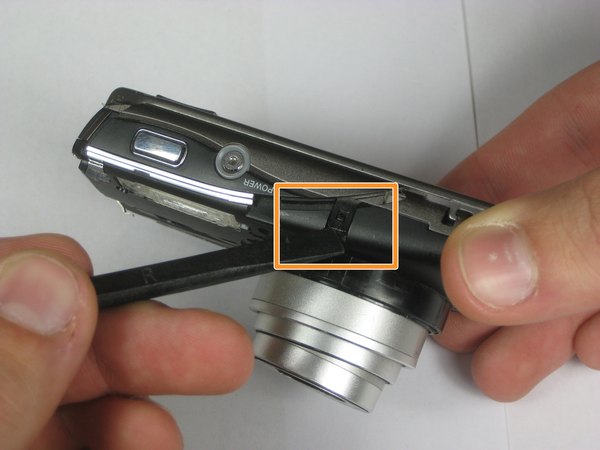

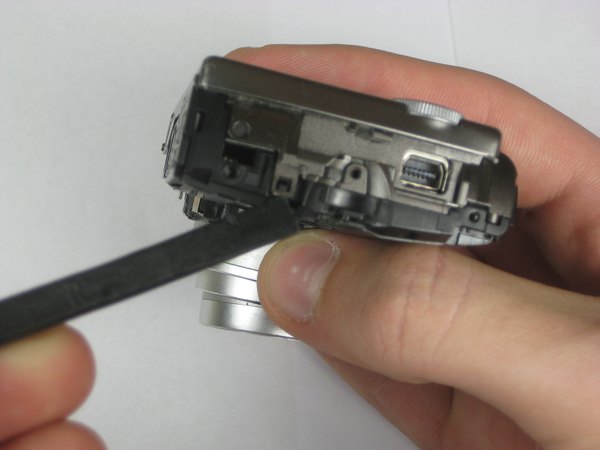

← حالا با یه اسپاجر پلاستیکی، باید دو تا خاری که قاب‌ها رو به هم وصل کرده آزاد کنی. یکی از این خارها بالای دوربینه و اون یکی سمت راست. اسپاجر رو آروم بنداز زیرشون و بدنه رو آزاد کن.

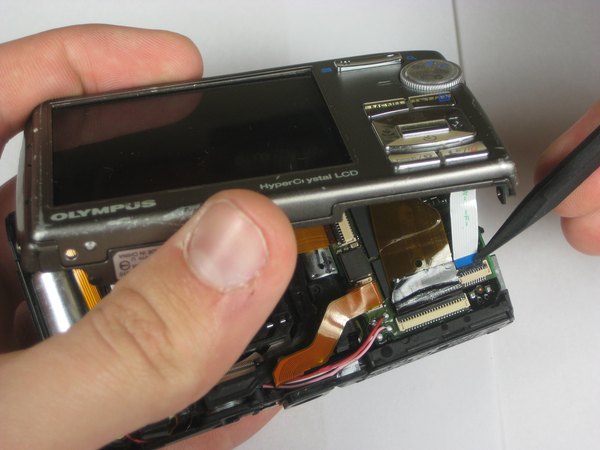

رسیدیم به فلت‌ها و کانکتورهای حساس. با نوک یه اسپاجر پلاستیکی، گیره‌های مشکی رنگ روی کانکتورها رو به سمت بالا بزن تا قفلشون باز بشه. اصلا از ابزار فلزی استفاده نکن که به برد آسیب نزنی. وقتی قفل‌ها باز شدن، با همون اسپاجر پلاستیکی فلت‌های طلایی و سفید رنگ رو خیلی نرم و با احتیاط از سوکت‌هاشون بیرون بکش.

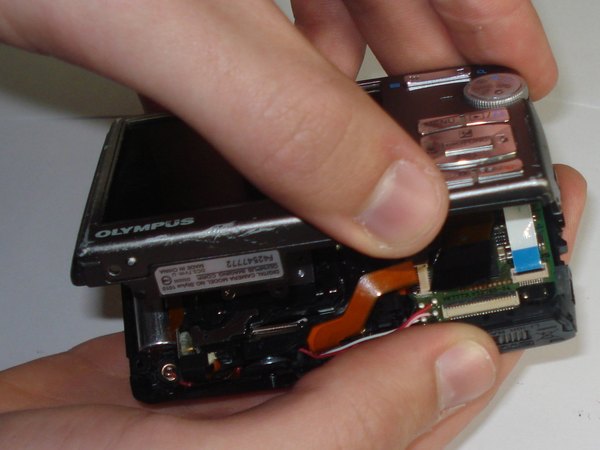

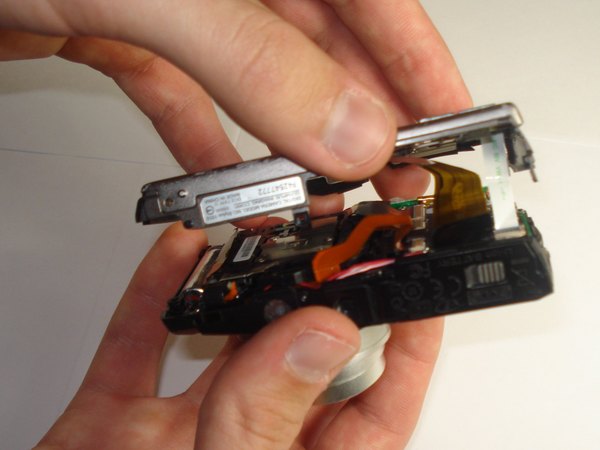

الان دیگه هیچ اتصالی بین دو بخش اصلی دوربین نمونده. با دو دستت بدنه رو بگیر و آروم از هم جدا کن تا دوربین به دو تیکه مجزا تقسیم بشه و به پشت ال‌سی‌دی دسترسی پیدا کنیم.

روی محفظه فلزی پشت ال‌سی‌دی، یه سری چسب‌های نواری آبی و مشکی می‌بینی که برای محافظت و نگه‌داشتن قطعات چسبونده شدن. با کمک اسپاجر، لبه این چسب‌ها رو بگیر و خیلی آروم بلندشون کن.

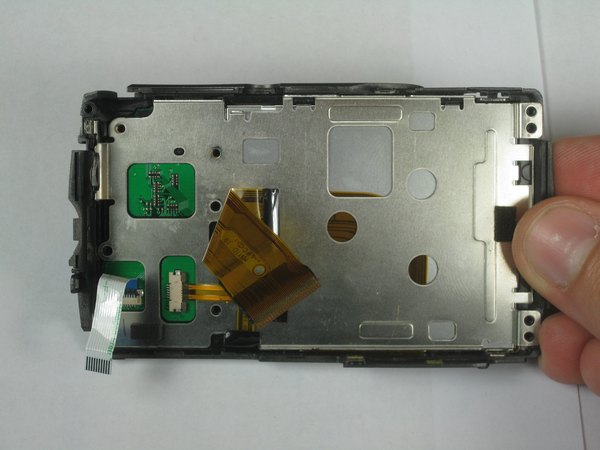

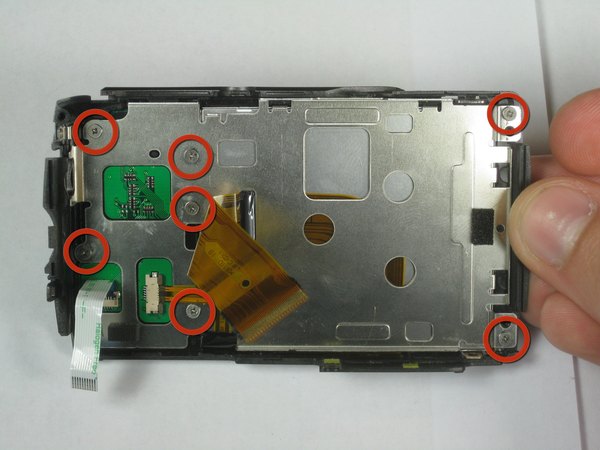

حالا باید شیلد فلزی محافظ ال‌سی‌دی رو باز کنی. روی این قسمت 6 تا (یا تو بعضی از فریم‌ها 7 تا) پیچ وجود داره. همه این پیچ‌ها رو باز کن و مراقب باش موقع کار، پیچ‌گوشتی روی برد لیز نخوره.

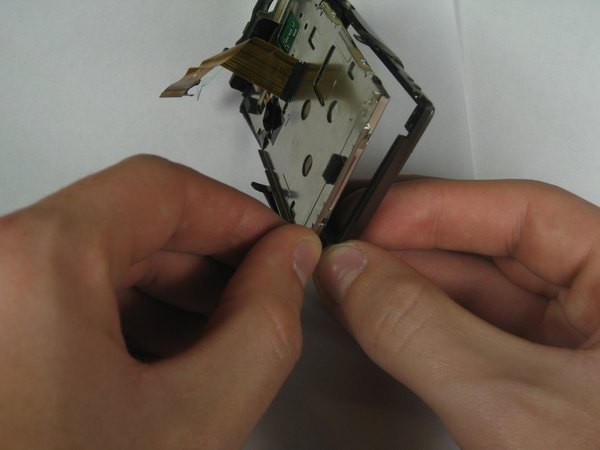

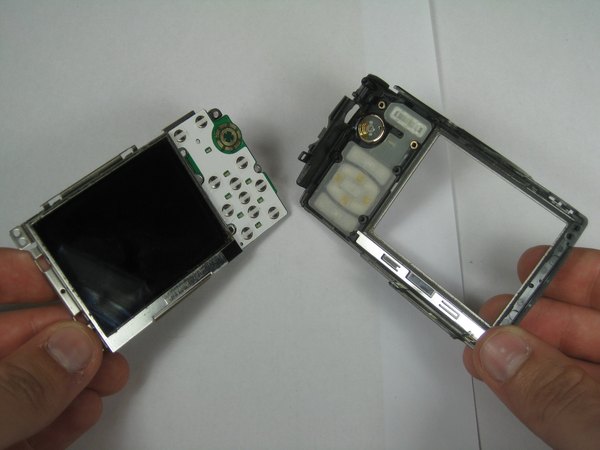

وقتشه خود پنل رو دربیاریم. انگشتت رو از سمت رویی دوربین (جایی که شیشه نمایشگر قرار می‌گرفت) روی ال‌سی‌دی بذار و با یه فشار ملایم و یکنواخت، پنل رو به سمت بیرون هول بده تا از جاش خارج بشه.

کار تعویض ال‌سی‌دی با موفقیت انجام شد! برای جمع کردن دوربین کافیه همین مراحل رو از آخر به اول انجام بدی و فلت‌ها رو با دقت سر جاشون قفل کنی. یادت نره برای دیدن بقیه آموزش‌های تعمیراتی و ترفندهای کاربردی، همیشه می‌تونی به اپلیکیشن آیسی‌مدار سر بزنی. موفق باشی!
