تعویض مادربرد راست دوربین کانن PowerShot S50

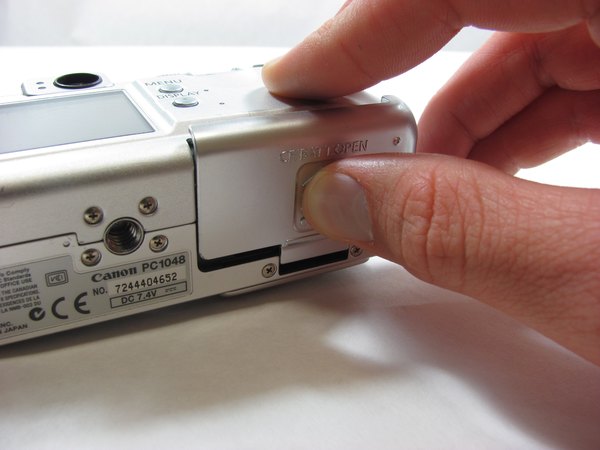

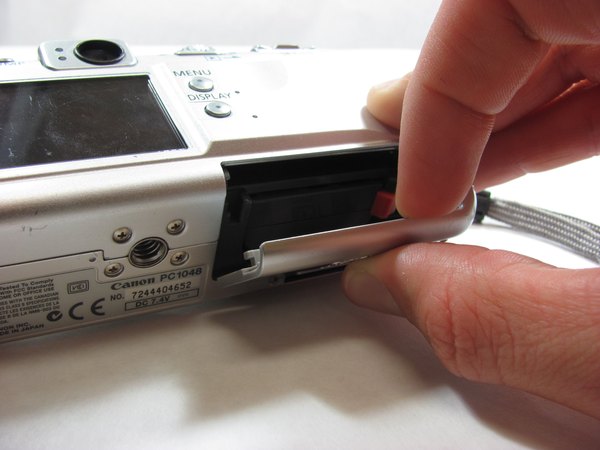

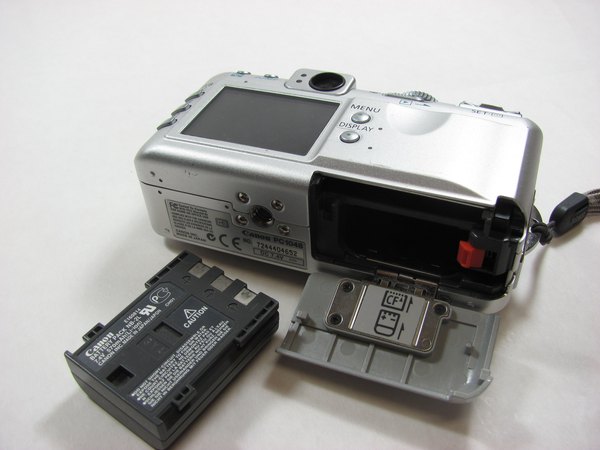

دوربین رو طوری روی میز بذار که صفحه نمایش (LCD) رو به بالا باشه. حالا درپوش محفظه باتری رو به سمت بالا فشار بده. اجازه بده درپوش کامل باز بشه تا بتونی باتری رو داخل محفظه ببینی.

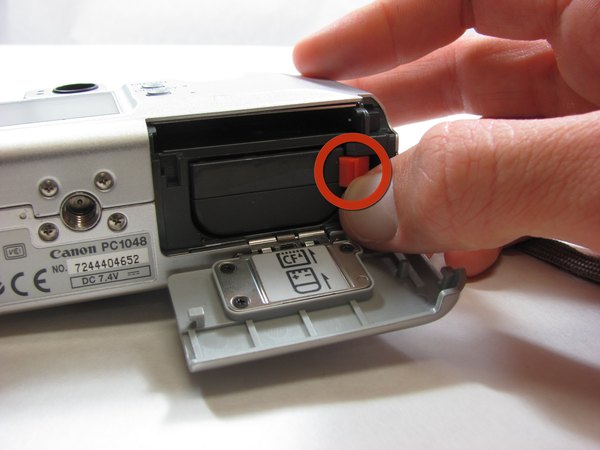

یه ضامن پلاستیکی نارنجی‌رنگ کنار باتری قرار داره؛ اون رو به سمت پایین فشار بده. با این کار، باتری خیلی نرم از جاش آزاد میشه و یه مقدار بیرون میاد.

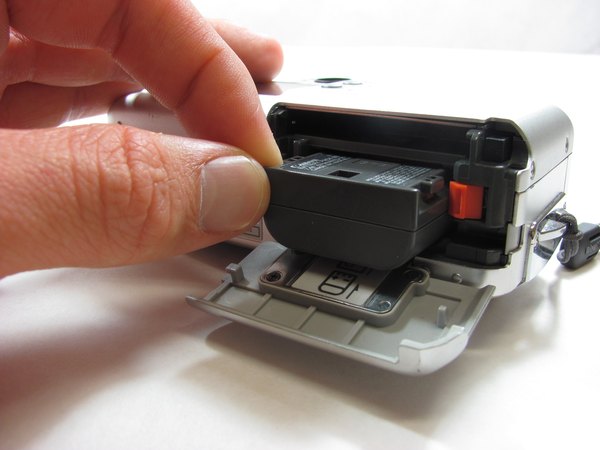

حالا لبه‌های باتری رو بگیر و اون رو کاملا از داخل دوربین بیرون بکش.

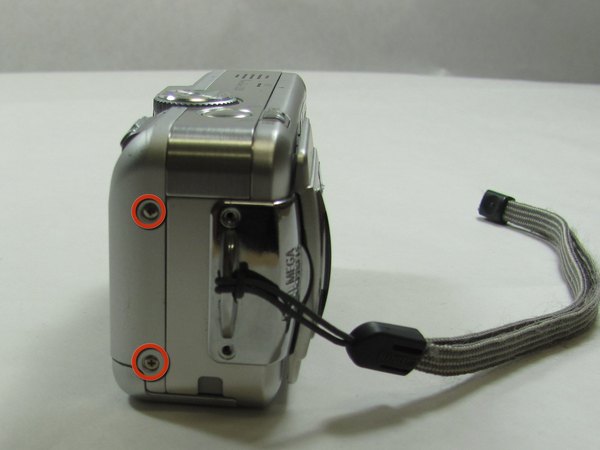

دوربین رو از سمتی که بند آویز و چهار تا پیچ قرار داره بررسی کن. دو تا پیچ 3.4 میلی‌متری که روی قسمت فلزی رنگ بدنه هستن رو باز کن.

یه پیچ 3 میلی‌متری هم اون بالا سمت چپ قرار داره، بازش کن.

نکته برای زمان جمع کردن دستگاه: موقع بستن دوربین، بهتره این پیچ بالایی رو قبل از قرار دادن قاب جلویی سر جاش ببندی تا کارت راحت‌تر بشه.

حالا برو سراغ پیچ 5.3 میلی‌متری که پایین دوربین قرار داره و اون رو هم باز کن.

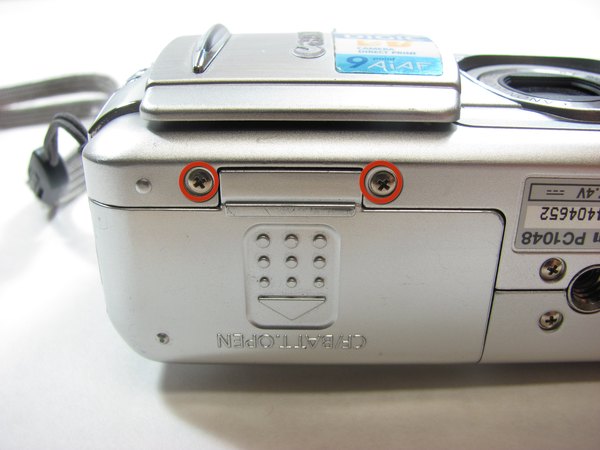

دوربین رو برگردون تا صفحه نمایشش رو به پایین باشه. دو تا پیچ 5.3 میلی‌متری که نزدیک درپوش باتری هستن رو با دقت باز کن.

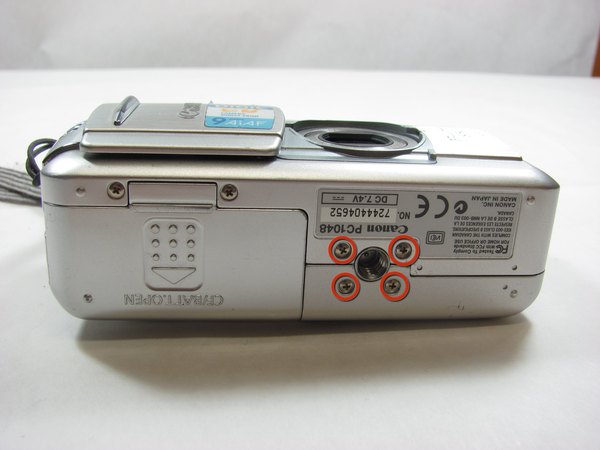

زیر دوربین، دقیقا دور و بر پایه اتصال به سه‌پایه، چهار تا پیچ 3.4 میلی‌متری وجود داره. همشون رو باز کن.

حواست باشه این چهار تا پیچ کوچیک رو با پیچ‌های 5.3 میلی‌متری که قبلا باز کردی قاطی نکنی؛ اونا رو تو یه بخش جدا از سینی کارت بذار.

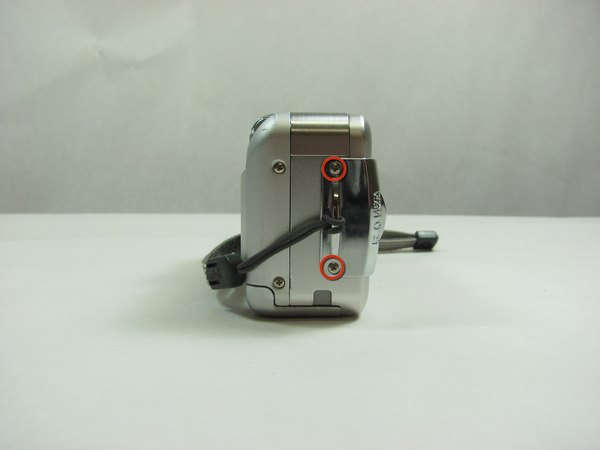

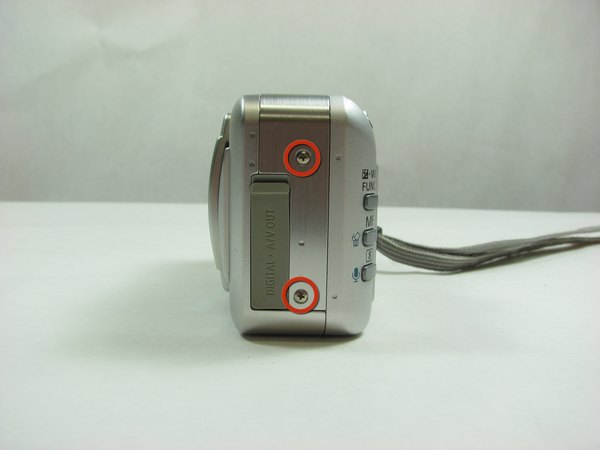

دوباره دوربین رو سر پا و تو حالت عادی قرار بده. سمتی که پورت خروجی تصویر (A/V Out) هست، دو تا پیچ 3.6 میلی‌متری داره؛ اونا رو هم باز کن.

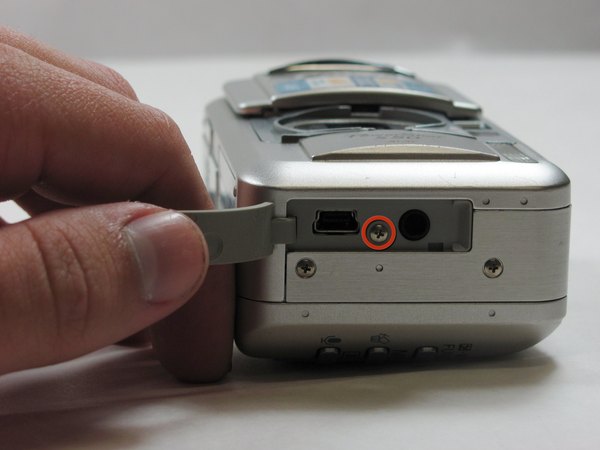

درپوش لاستیکی که پورت A/V رو پوشونده بلند کن. دقیقا وسط این قسمت یه پیچ 3.4 میلی‌متری قایم شده، بازش کن.

موقع جمع کردن دوربین، یادت بمونه که این درپوش لاستیکی باید قبل از نصب پنل جلویی، سر جای خودش قرار بگیره.

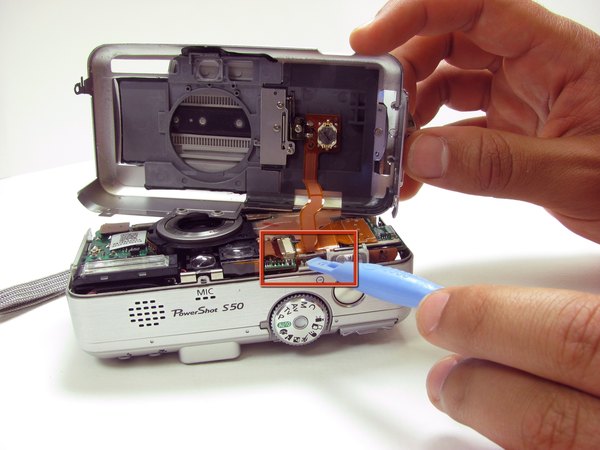

اسپاجر رو بردار و خیلی با احتیاط پنل جلویی دوربین رو باز کن.

مراقب باش! یه کابل فلت پلاستیکی ظریف با یه قطعه قهوه‌ای رنگ به پنل جلویی وصل مونده؛ قاب رو خیلی نکش تا فلت پاره نشه.

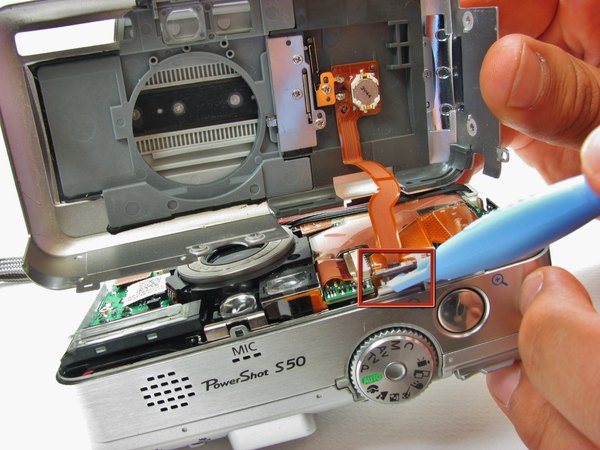

این قطعه پلاستیکی قهوه‌ای رنگ کارش اینه که فلت رو سر جاش محکم نگه داره. با نوک اسپاجر، ضامن قهوه‌ای که به پلاستیک نارنجی متصل هست رو به سمت بیرون بکش تا کابل آزاد بشه.

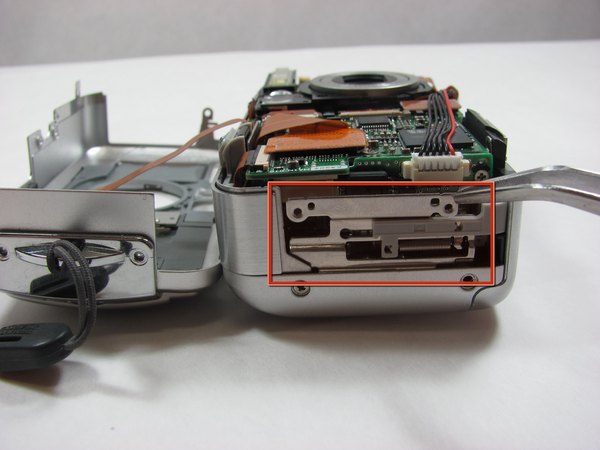

حالا با استفاده از یه پنس تعمیراتی، قطعه فلزی داخل دوربین رو با احتیاط بگیر و بیرون بیار.

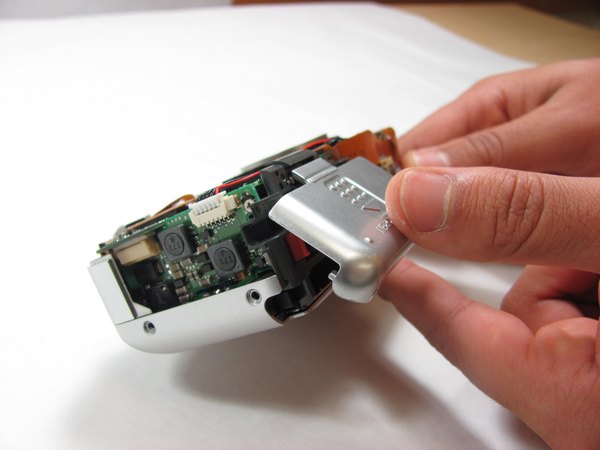

در این مرحله، درپوش باتری رو کاملا از بدنه جدا کن.

نکته مهم برای بستن: وقتی می‌خوای این درپوش رو دوباره نصب کنی، باید فنر پشتش رو دقیقا با سوراخی که روی بدنه دوربین تعبیه شده، هم‌راستا کنی تا درست جا بیفته.

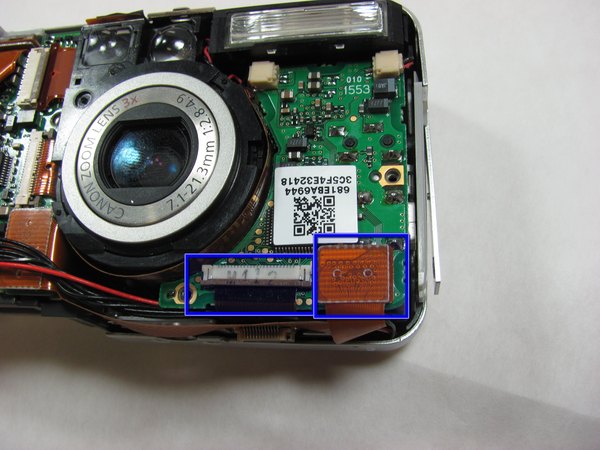

دو تا کابل فلت پلاستیکی روی نیمه پایینی مادربرد سمت راست وجود داره؛ اونا رو از سوکت‌هاشون قطع کن.

برای اینکه بتونی کابل فلت دوم رو دربیاری، اول باید ضامن پلاستیکی قهوه‌ای رنگ رو به سمت بالا باز کنی.

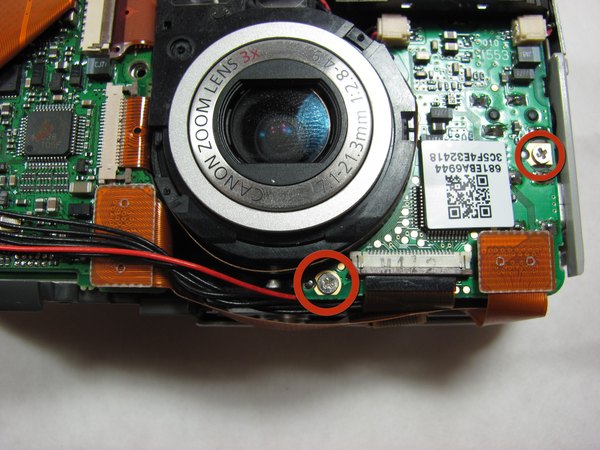

دو تا پیچ 3.4 میلی‌متری که مادربرد راست رو نگه داشتن، باز کن.

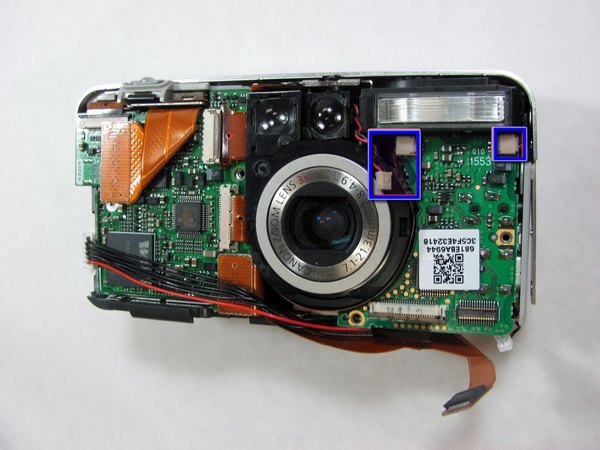

دقیقا زیر قطعه فلاش دوربین، دو تا سوکت سیمی قرار داره؛ اونا رو هم با دقت جدا کن.

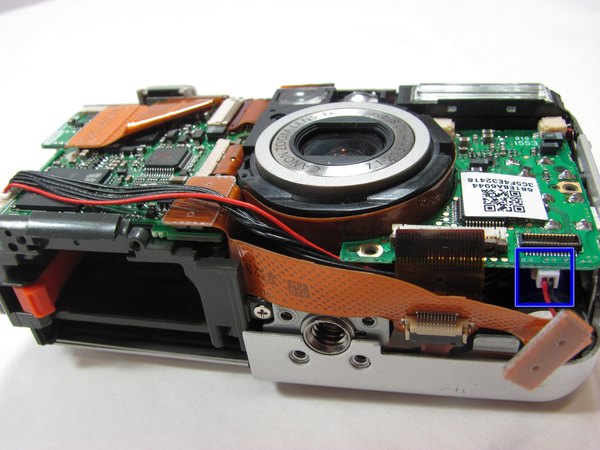

یه سوکت سیمی دیگه هم تو بخش پایینی مادربرد راست هست که باید از مدار جدا بشه.

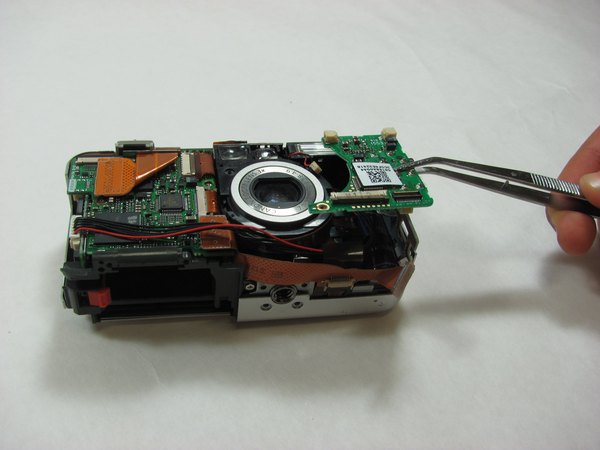

حالا با پنس، لبه‌های مادربرد راست رو بگیر و خیلی نرم اون رو از بدنه اصلی دوربین دور کن تا کاملا جدا بشه.

عالی شد! تونستی با موفقیت مادربرد راست دوربینت رو جدا کنی. حالا کافیه قطعه جدید رو با دقت سر جاش قرار بدی و تمام مراحلی که با هم مرور کردیم رو از آخر به اول تکرار کنی.
