تعویض صفحه نمایش گوگل پیکسل 2 XL

اگه شیشه روی ال‌سی‌دی شکسته، حتما کل سطحش رو با چسب نواری پهن بپوشون. این کار هم از دستت در برابر خرده‌شیشه‌ها محافظت می‌کنه و هم باعث میشه ساکشن کاپ خیلی بهتر روی صفحه بچسبه.

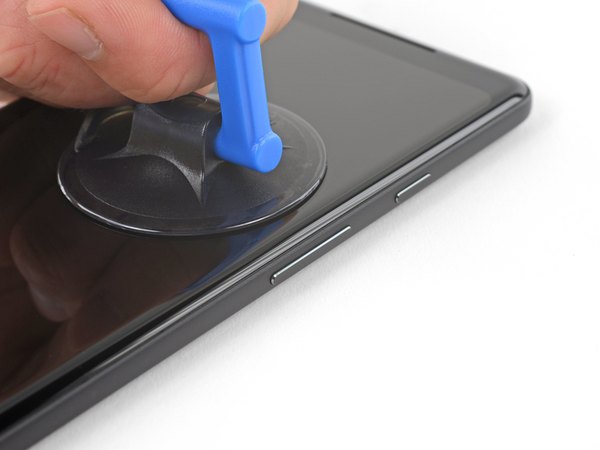

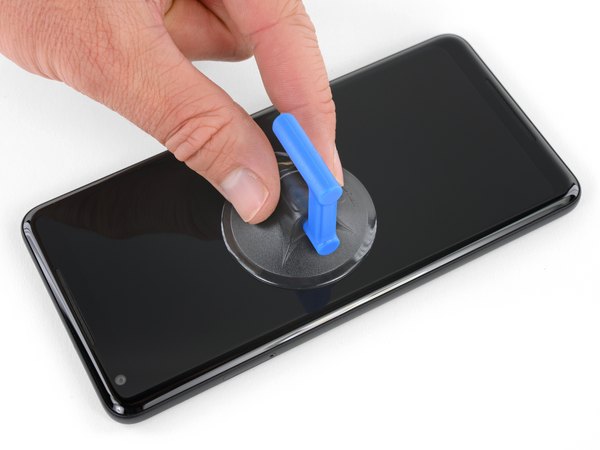

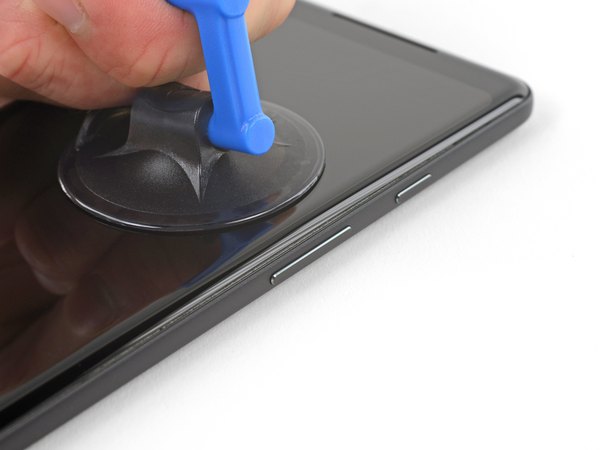

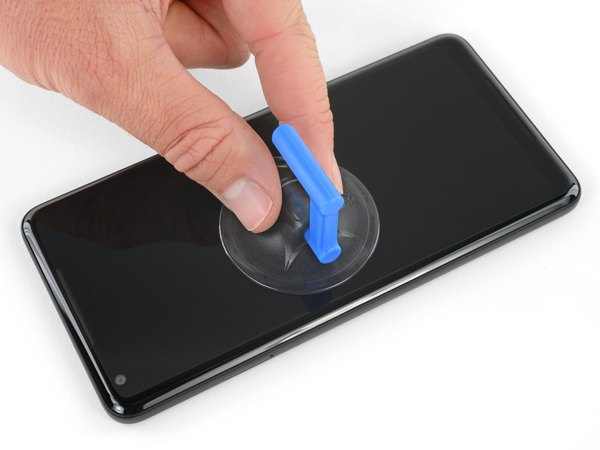

حالا ساکشن کاپ رو تا جایی که می‌تونی نزدیک به لبه شیار سیم‌کارت قرار بده. دقت کن که روی بخش‌های خمیده لبه گوشی نچسبونیش، چون هوا می‌کشه و خوب محکم نمیشه.

همون‌طور که گفتم، لبه‌های خمیده صفحه نمایش جای مناسبی برای ساکشن کاپ نیستن و اصلا خلاء خوبی ایجاد نمی‌کنن.

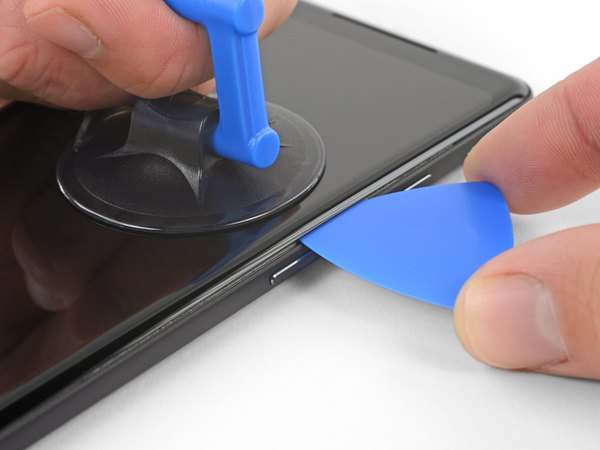

با یه فشار ثابت و محکم، ساکشن کاپ رو به سمت بالا بکش تا یه درز کوچیک بین پنل جلویی و شاسی گوشی ایجاد بشه. هم‌زمان یه پیک بازکننده رو وارد این شکاف کن تا باز بمونه.

این مرحله ممکنه یکم قلق داشته باشه و به نیروی بیشتری نیاز باشه. اگه دیدی چسب‌ها خیلی سفتن، می‌تونی از سشوار یا سپراتور استفاده کنی و لبه‌های ال‌سی‌دی رو کمی گرم کنی تا چسب‌ها نرم‌تر بشن.

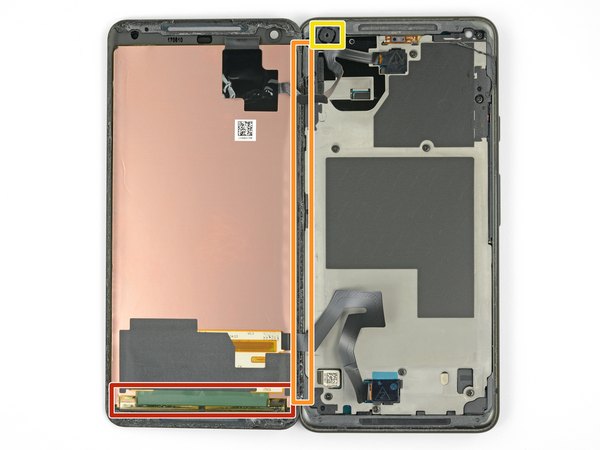

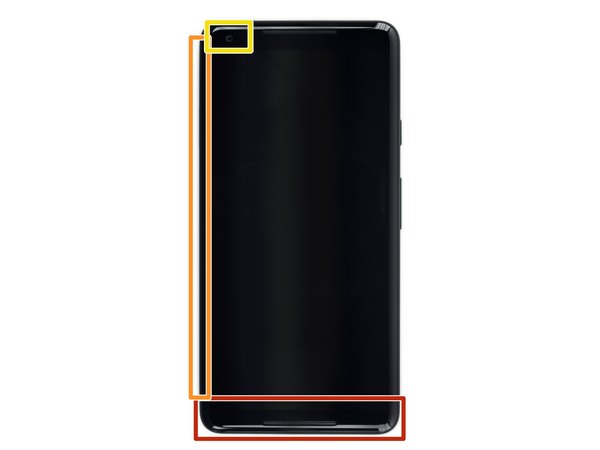

تو قدم‌های بعدی باید خیلی بااحتیاط پیش بری تا به قطعات داخلی گوشی آسیبی نرسه. به این نکات حتما دقت کن:

← پیک رو بیشتر از 6 میلی‌متر داخل لبه پایینی گوشی نبر. اگه پیک به لبه‌های تاخورده پنل OLED برخورد کنه، صفحه نمایش برای همیشه خراب میشه.

← به‌هیچ‌وجه لبه سمت چپ گوشی رو با پیک برش نده. فلت‌های خیلی حساس ال‌سی‌دی تو این قسمت هستن که با یه اشتباه پاره میشن.

← تو گوشه بالا و سمت چپ هم فقط برش‌های خیلی سطحی بزن؛ چون اگه پیک رو زیاد ببری داخل، به دوربین سلفی آسیب جدی می‌زنی.

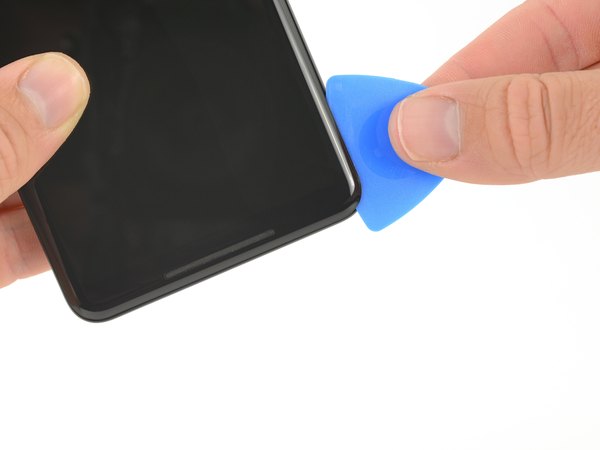

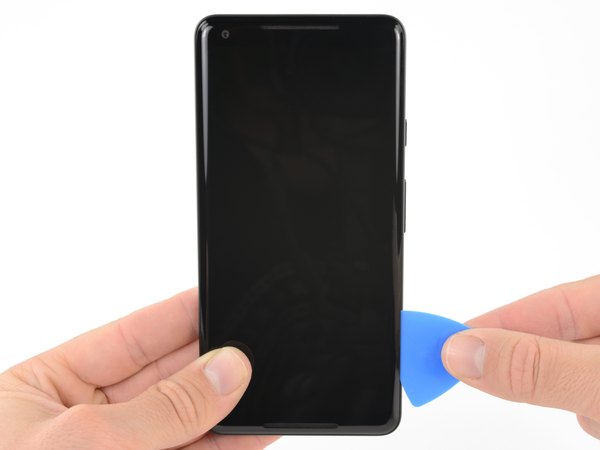

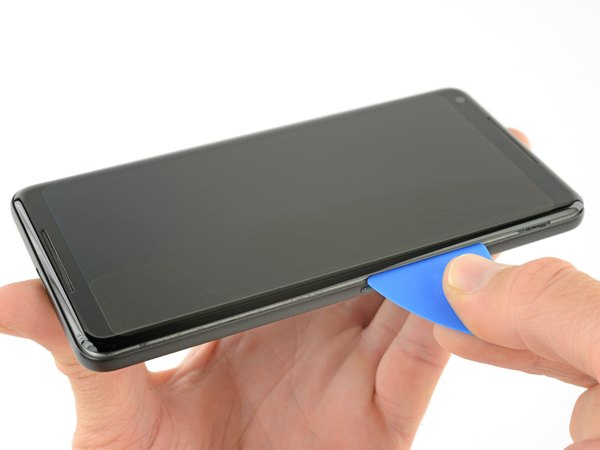

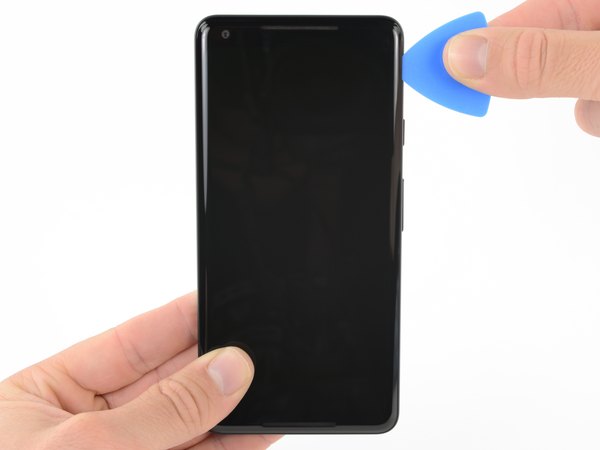

پیک بازکننده رو آروم‌ روی لبه سمت راست گوشی به سمت پایین بکش تا چسب‌های این قسمت کامل برش بخورن و آزاد بشن.

برای ادامه کار، پیشنهاد می‌کنم به‌جای نوک تیز پیک، از لبه صاف اون برای بریدن چسب‌ها استفاده کنی. این‌طوری خیالت راحته که پیک بیش از حد داخل گوشی نمیره.

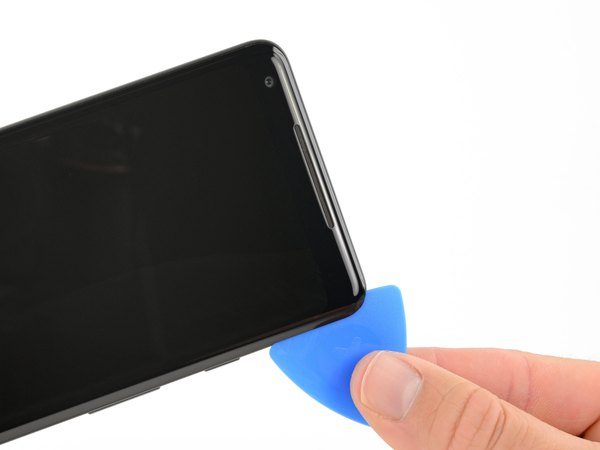

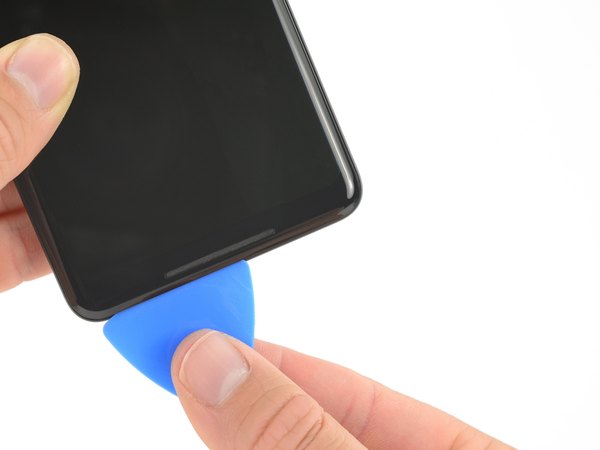

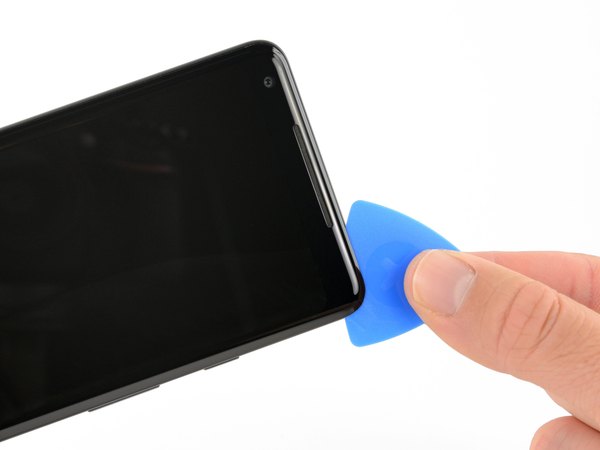

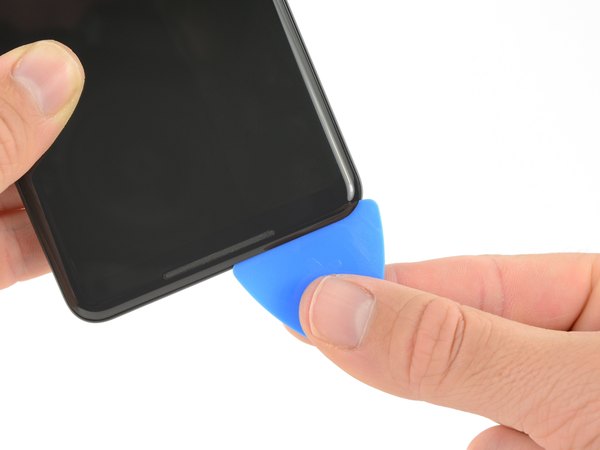

حالا همون لبه صاف پیک رو دور گوشه پایین سمت راست بچرخون و در امتداد لبه پایینی گوشی بکش تا چسب‌های زیرش باز بشن.

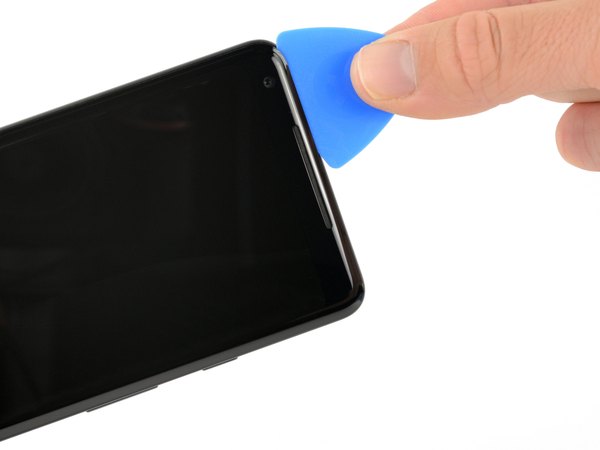

پیک رو دوباره از گوشه بالا سمت راست وارد کن و خیلی نرم دور لبه بالایی گوشی بچرخون تا چسب‌های این بخش هم به‌طور کامل جدا بشن.

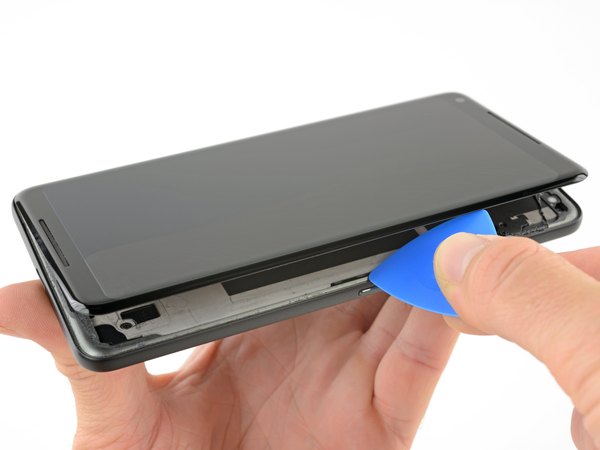

حالا که دور تا دور ال‌سی‌دی آزاد شده، لبه سمت راست صفحه نمایش رو بگیر و درست مثل باز کردن جلد یه کتاب، آروم به سمت بالا بلندش کن.

اگه دیدی هنوز یه جاهایی مقاومت می‌کنه، زور نزن! با همون پیک بازکننده، چسب‌های باقیمونده رو بااحتیاط جدا کن.

حواست باشه که ال‌سی‌دی رو یک‌دفعه کامل جدا نکنی. فلت‌های ظریف تصویر و تاچ هنوز به برد اصلی وصل هستن و ممکنه پاره بشن.

صفحه نمایش رو بااحتیاط در کنار بدنه گوشی روی میز بخوابون. سعی کن فاصله زیادی نگیره تا به فلت‌ها هیچ کششی وارد نشه.

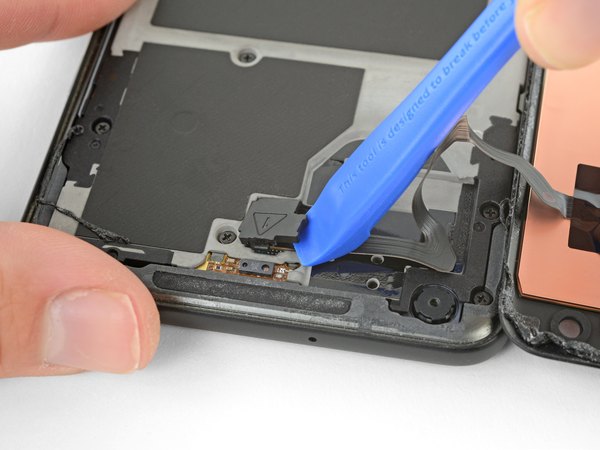

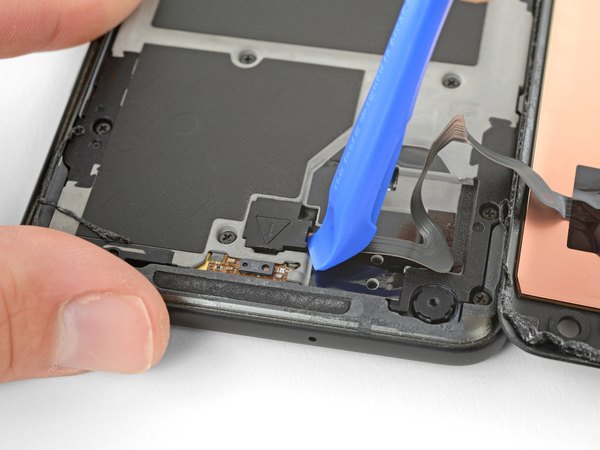

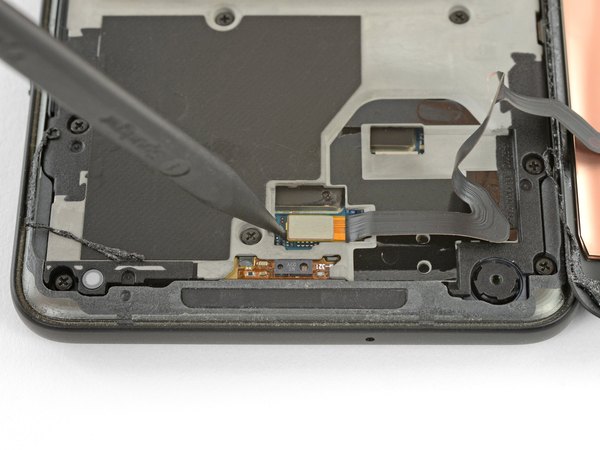

با استفاده از نوک اسپاجر یا یه ابزار پلاستیکی، لبه پایینی درپوش فلزی مربوط به فلت تاچ رو به سمت بالا اهرم کن تا خارش آزاد بشه.

خاری که این درپوش رو نگه داشته، دقیقا روی لبه پایینی قرار داره.

این کار رو خیلی آروم انجام بده تا هم فلت زیر درپوش سالم بمونه و هم خود درپوش به بیرون پرت نشه.

حالا می‌تونی درپوش فلزی کانکتور رو برداری و کنار بذاری.

این قطعه کوچیک رو یه جای امن نگه دار تا موقع بستن گوشی دوباره سر جاش نصبش کنی.

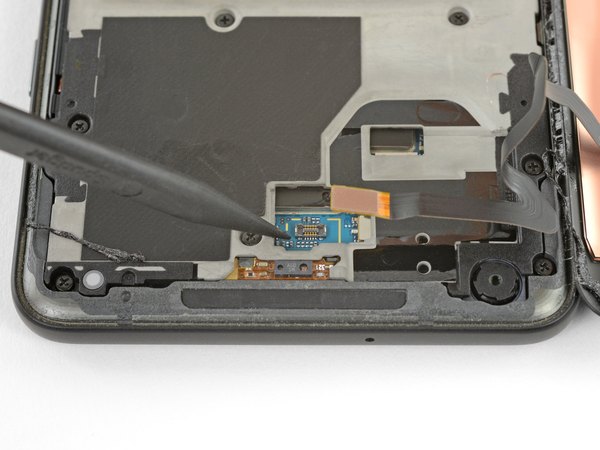

نوک اسپاجر رو ببر زیر کانکتور فلت تاچ و اون رو خیلی نرم به سمت بالا بکش تا از روی سوکت برد اصلی جدا بشه.

یه نکته مهم برای موقعی که می‌خوای گوشی رو ببندی: برای جا زدن این نوع کانکتورها، اول فلت رو دقیق روی سوکت تنظیم کن. بعد یک سمتش رو آروم فشار بده تا صدای کلیک بده و جا بیفته، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو فشار نده، چون اگه تنظیم نباشه پین‌ها کج میشن و برد آسیب می‌بینه.

اگه بعد از تعمیر دیدی تاچ گوشی کار نمی‌کنه، اول از همه بیا سراغ همین کانکتور. یه بار بازش کن، مطمئن شو پرز و گردوخاکی زیرش نیست و دوباره دقیق جا بزنش.

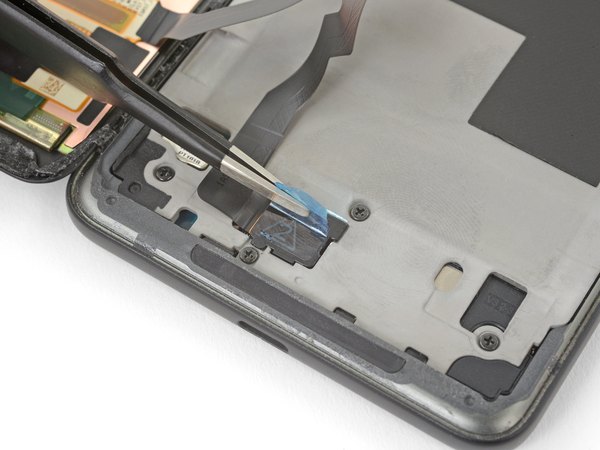

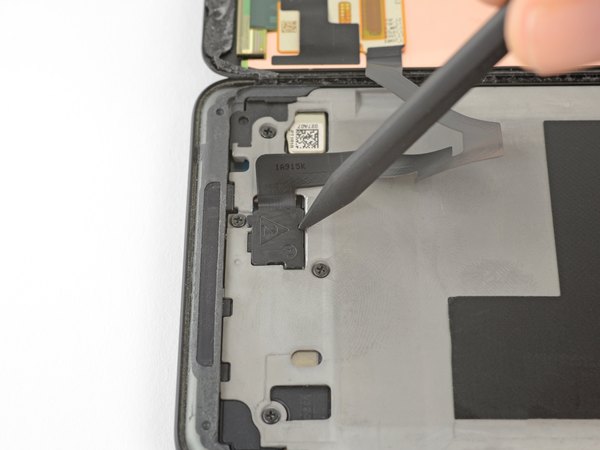

با کمک یه پنس، چسبی که روی درپوش کانکتور صفحه نمایش قرار گرفته رو بااحتیاط جدا کن تا به خود درپوش دسترسی داشته باشی.

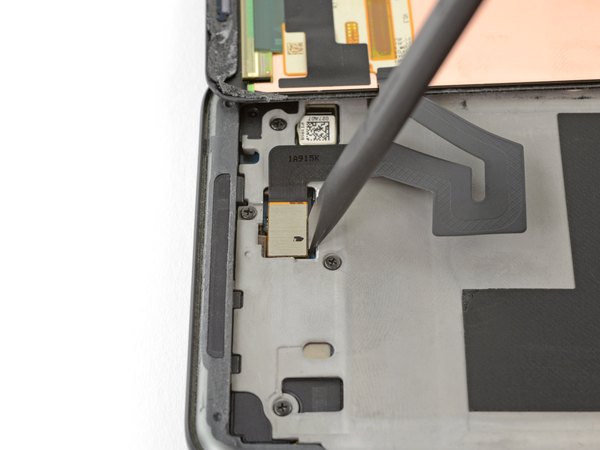

نوک اسپاجر رو داخل سوراخ کوچیکی که روی لبه درپوش کانکتور تصویر هست قرار بده. با یه حرکت اهرمی، درپوش رو از جاش دربیار. حالا درپوش رو کامل از روی برد بردار.

این درپوش رو هم مثل قبلی کنار بذار چون برای بستن گوشی بهش نیاز داریم.

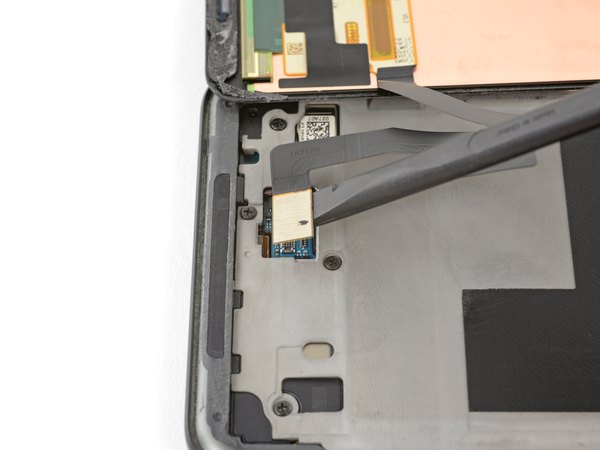

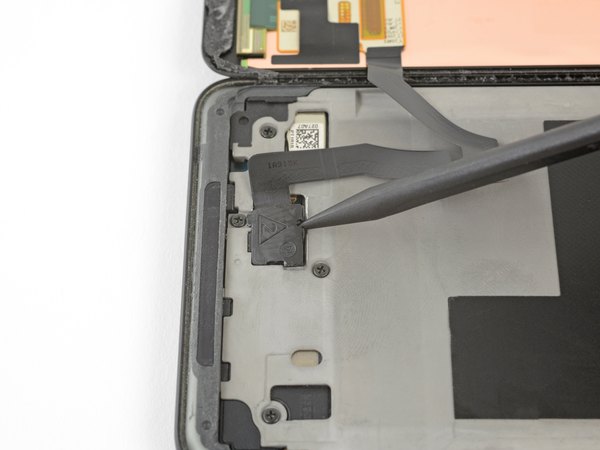

از قسمت تخت اسپاجر استفاده کن تا کانکتور فلت تصویر رو از روی سوکتش جدا کنی. حالا دیگه ال‌سی‌دی به‌طور کامل از بدنه گوشی جدا شده و می‌تونی برش داری.

وقتی داشتی گوشی رو دوباره جمع می‌کردی، دقیقا تو همین مرحله باید دست نگه داری و چسب‌های جدید دور لبه‌های فریم رو با دقت نصب کنی.

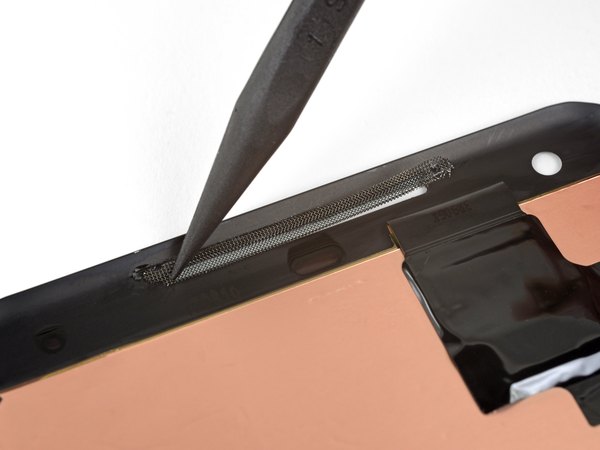

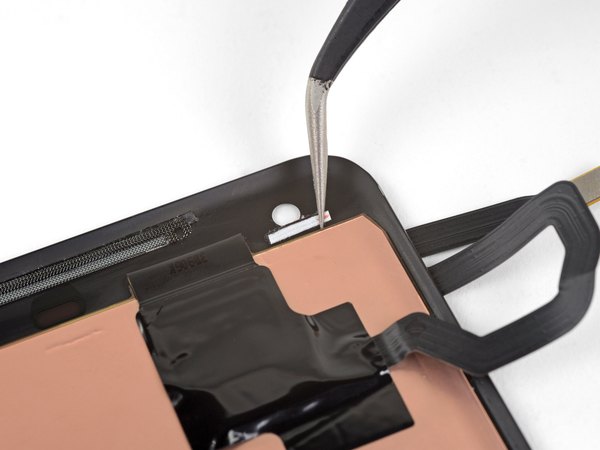

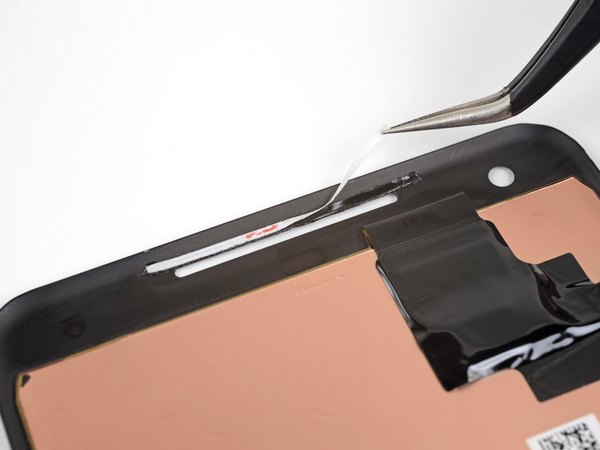

خیلی از ال‌سی‌دی‌های جدید، توری اسپیکر یا واشر دوربین سلفی رو ندارن. اگه برای تو هم همین‌طوره، با یه پنس این قطعات رو از روی ال‌سی‌دی قبلی جدا کن و برای نصب روی صفحه جدید آماده‌شون کن. حتما قبل از نصب روی صفحه جدید، چسب‌های اضافیشون رو تمیز کن.

یادت باشه که حتما قبل از زدن چسب‌های اصلی دور ال‌سی‌دی، این توری‌ها و واشر رو نصب کرده باشی.

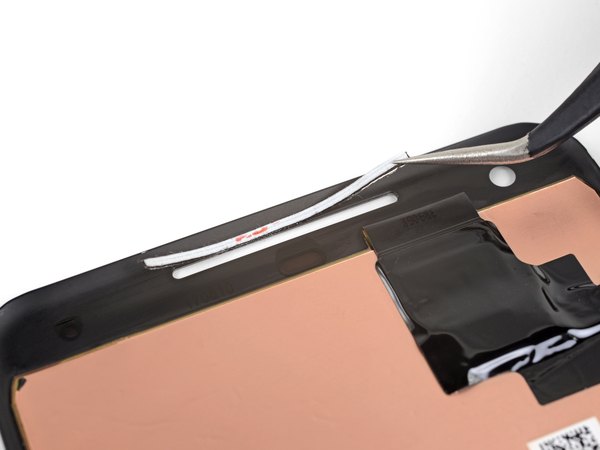

یه تیکه نوار چسب دوطرفه یک میلی‌متری به طول تقریبی 3 سانتی‌متر ببر. این نوار چسب رو دقیقا روی لبه بالایی شکاف اسپیکر مکالمه (روی ال‌سی‌دی جدید) بچسبون طوری که کاملا وسط باشه.

این چسب باید تا جای ممکن به لبه شکاف نزدیک باشه ولی اصلا بیرون نزنه. اگه بیرون بزنه با چسب‌های اصلی صفحه نمایش تداخل پیدا می‌کنه.

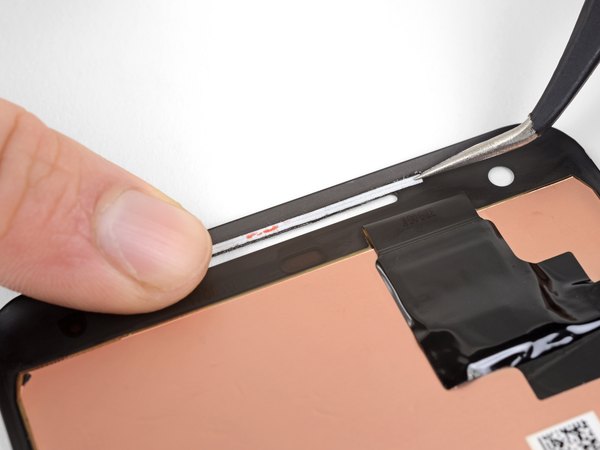

با انگشت یا اسپاجر نوار چسب رو یکم فشار بده تا خوب بچسبه. بعد لایه محافظ سفیدرنگ روش رو جدا کن.

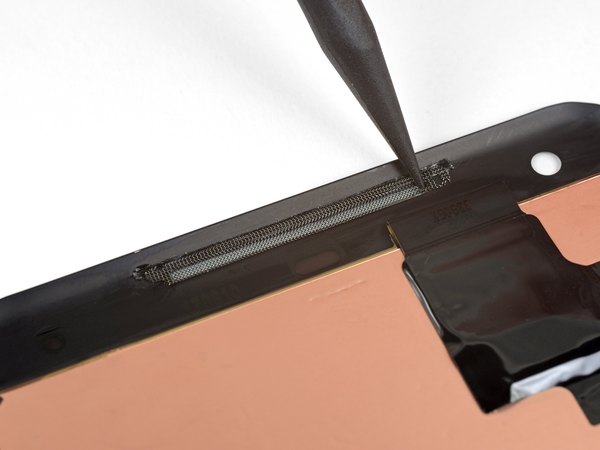

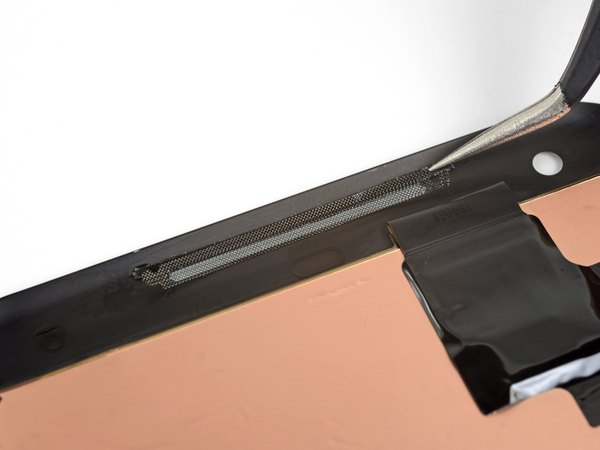

توری اسپیکر رو خیلی ملایم روی شکاف قرار بده. دقت کن که قسمت فرورفته توری باید داخل شکاف بیفته و بخش صافش روی چسبی که زدی قرار بگیره. هنوز فشارش نده تا کامل نچسبه. با نوک اسپاجر لبه‌های توری رو تنظیم کن تا دقیقا در مرکز شکاف قرار بگیره.

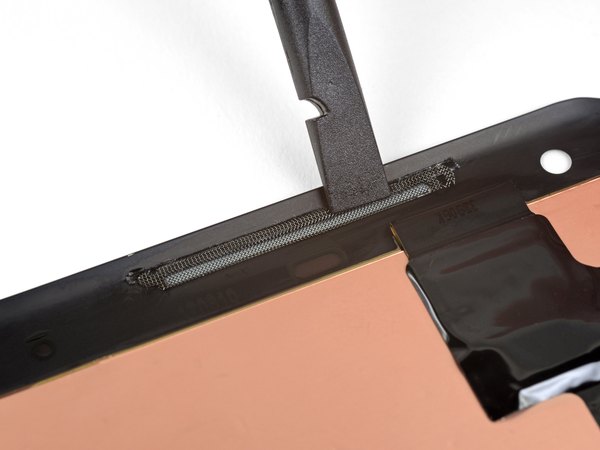

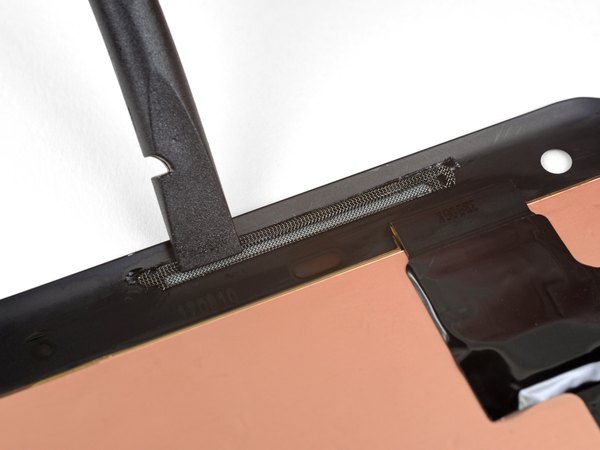

حالا با قسمت تخت اسپاجر، بخش بالایی توری رو روی نوار چسب فشار بده تا حسابی محکم بشه. برای نصب توری اسپیکر پایینی هم دقیقا همین مراحل رو تکرار کن. فقط حواست باشه برای اسپیکر پایین، چسب باید روی لبه پایینی شکاف زده بشه و بخش صاف توری هم به سمت پایین باشه.

اگه داری واشر دوربین سلفی رو از صفحه قبلی استفاده می‌کنی و هنوز چسبش خاصیت خودش رو داره و خوب می‌چسبه، می‌تونی از این مراحل رد بشی و بری سراغ قدم‌های آخر.

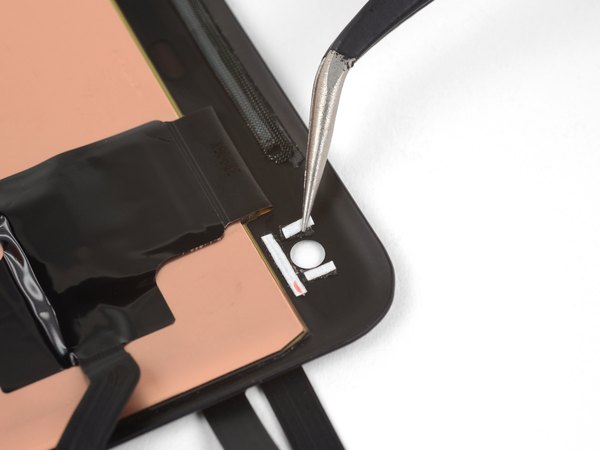

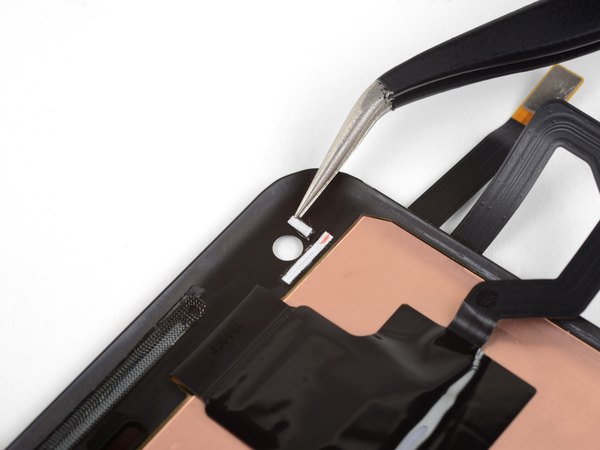

یه نوار چسب یک میلی‌متری به طول حدود 6 میلی‌متر ببر. این نوار رو دقیقا زیر سوراخ دوربین سلفی، موازی با لبه بالایی ال‌سی‌دی بچسبون. حالا دو تا نوار کوچیک‌تر 3 میلی‌متری (با همون عرض یک میلی‌متر) آماده کن. این نوارها رو در سمت چپ و راست سوراخ دوربین قرار بده.

در نهایت با انگشتت کمی روی چسب‌ها فشار بیار تا سر جاشون فیکس بشن.

دقت کن که هر سه تا نوار چسب باید در نزدیک‌ترین فاصله به سوراخ دوربین باشن ولی به‌هیچ‌وجه روی سوراخ رو نپوشونن.

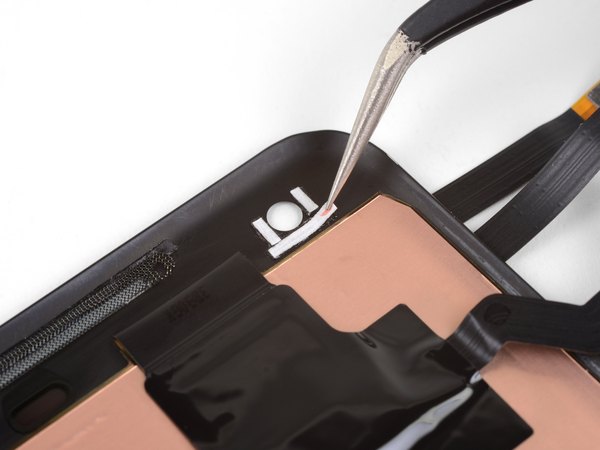

لایه محافظ سفیدرنگ رو از روی هر سه نوار چسبی که زدی به آرومی جدا کن.

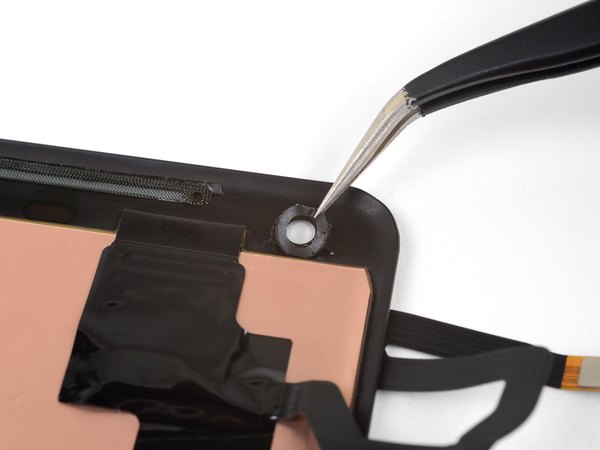

واشر دوربین سلفی رو با دقت روی چسب‌ها قرار بده. خیلی مهمه که واشر دقیقا دور سوراخ دوربین تنظیم شده باشه. اگه یکم روی سوراخ رو بگیره، کیفیت دوربین به‌شدت افت می‌کنه. وقتی از جاش مطمئن شدی، با انگشت یا اسپاجر روی واشر فشار بیار تا خوب بچسبه.

یه نکته حیاتی: وقتی گوشی رو جمع کردی و خواستی روشنش کنی، سیستم یه فرآیند کالیبراسیون تاچ انجام میده. موقع روشن شدن اصلا به صفحه نمایش دست نزن، چون ممکنه کالیبراسیون به هم بریزه و تاچ گوشیت قاطی کنه.

تبریک می‌گم، تعویض ال‌سی‌دی گوگل پیکسل با موفقیت به پایان رسید! فقط یادت باشه قبل از بستن نهایی، قطعات لازم رو از صفحه قدیمی به جدید منتقل کنی و حتما از چسب‌های ضدآب جدید برای دور فریم استفاده کنی تا گوشیت مثل روز اول کیپ و محکم بشه.
