تعویض صفحه نمایش گوگل پیکسل 3a

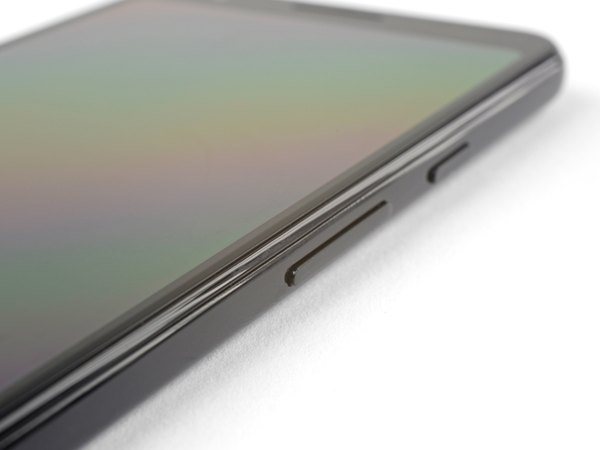

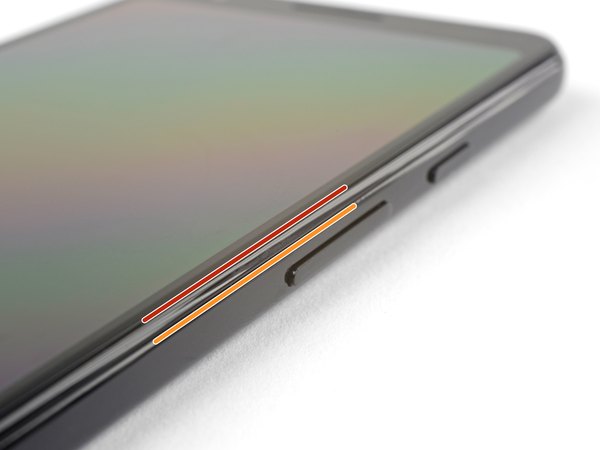

دقت کن که روی بدنه این گوشی دو تا درز یا شکاف مختلف وجود داره که باید تفاوتشون رو حتما بدونی:

← شکاف صفحه نمایش: این همون درزیه که صفحه رو از بقیه بدنه جدا می‌کنه. تو تمام این آموزش، ما فقط با این درز کار داریم و باید ابزارت رو اینجا وارد کنی.

← شکاف فریم: این قسمتیه که فریم پلاستیکی به قاب پشتی وصل می‌شه و از داخل با پیچ محکم شده. به هیچ وجه سعی نکن ابزار رو تو این قسمت اهرم کنی.

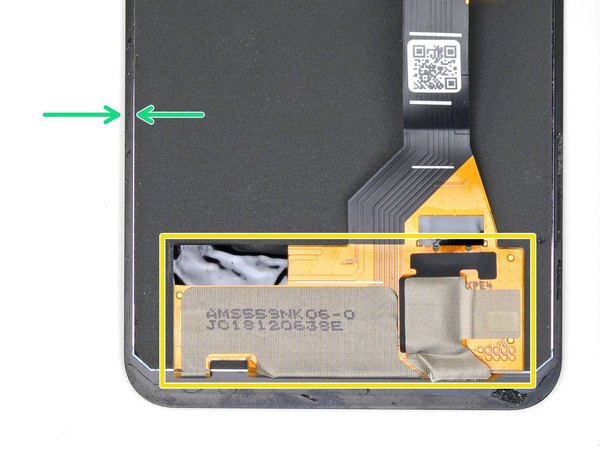

قبل از اینکه شروع به بریدن چسب‌ها کنی، حواست به این دو تا ناحیه حساس روی صفحه نمایش باشه:

← کابل فلت صفحه نمایش: اگه ابزار رو بیشتر از حد مجازی که می‌گیم داخل گوشی ببری، احتمال پاره شدن این کابل خیلی بالاست.

← حاشیه چسب‌دار: نوار چسب دور صفحه خیلی باریکه. اگه پیک رو بدون زاویه دادن، بیش از حد به داخل فشار بدی، مستقیما به خود پنل تصویر آسیب می‌زنی.

یه آی‌اوپنر رو داغ کن و حدود یک دقیقه روی لبه سمت راست صفحه نمایش قرار بده تا چسب‌های این قسمت حسابی نرم بشن.

اگه به آی‌اوپنر دسترسی نداری، می‌تونی از سشوار استفاده کنی. لبه گوشی رو اونقدر حرارت بده که وقتی بهش دست می‌زنی، داغیش رو کاملا حس کنی.

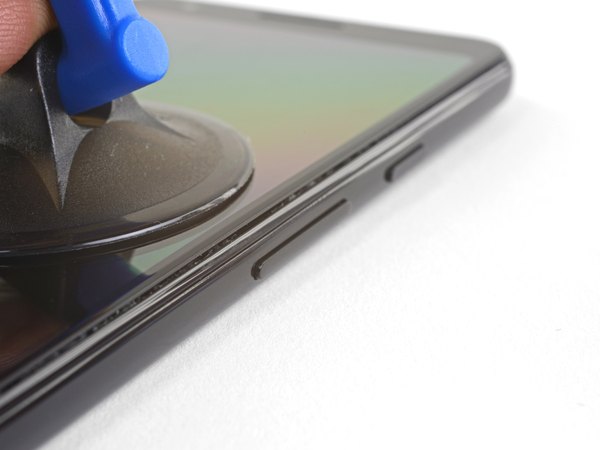

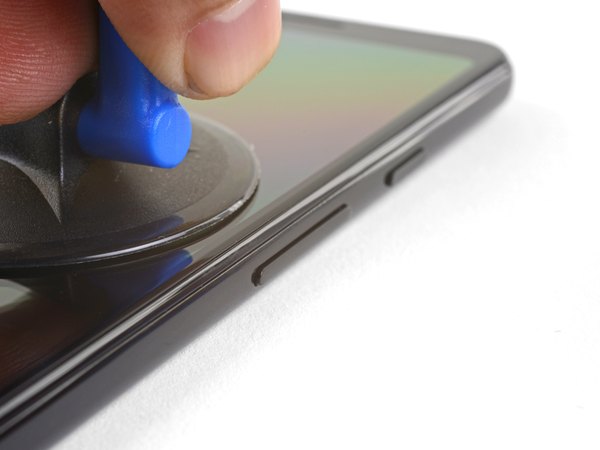

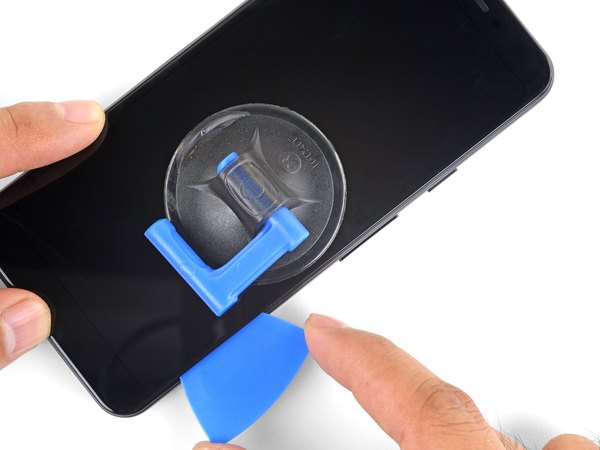

یه ساکشن کاپ رو نزدیک لبه سمت راست صفحه نمایش (جایی که حرارت دادی) بچسبون. با یه نیروی ثابت و محکم، دستگیره ساکشن کاپ رو به سمت بالا بکش تا درز بین صفحه و فریم کمی باز بشه.

چسب‌های این مدل گوشی یه مقدار سرسخت هستن. اگه دیدی درزی باز نمی‌شه زور نزن؛ دوباره لبه گوشی رو حرارت بده و این کار رو تکرار کن.

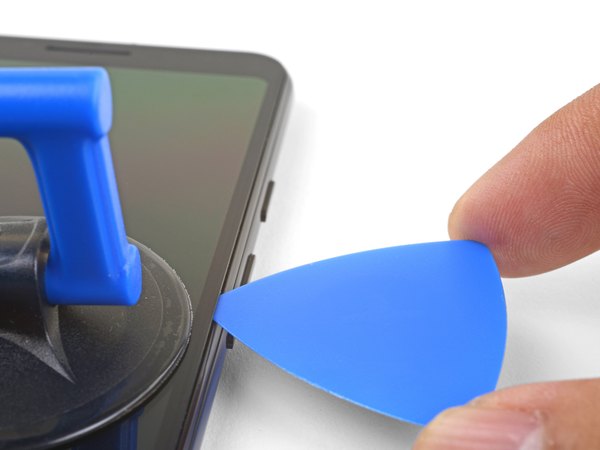

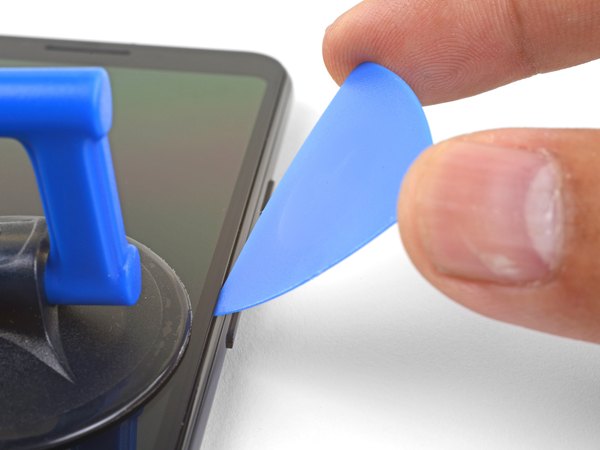

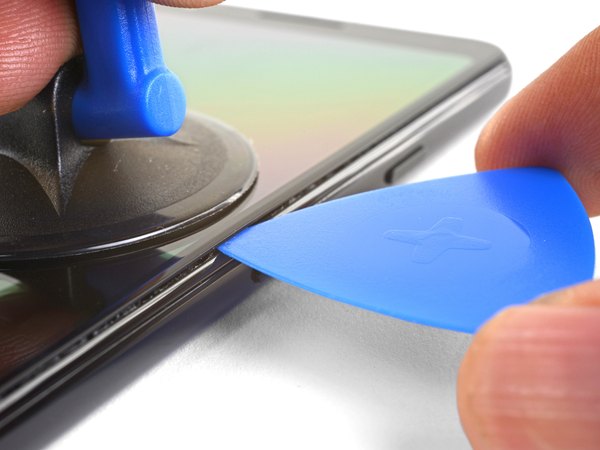

به محض اینکه شکاف کوچیکی ایجاد شد، نوک پیک رو داخلش قرار بده. یادت باشه پیک نباید بیشتر از 1 میلی‌متر داخل بره!

این مرحله بهت نشون می‌ده چطور پیک رو وارد کنی که پنل OLED سالم بمونه. حتما این ترفند رو قبل از برش زدن لبه‌های کناری رعایت کن.

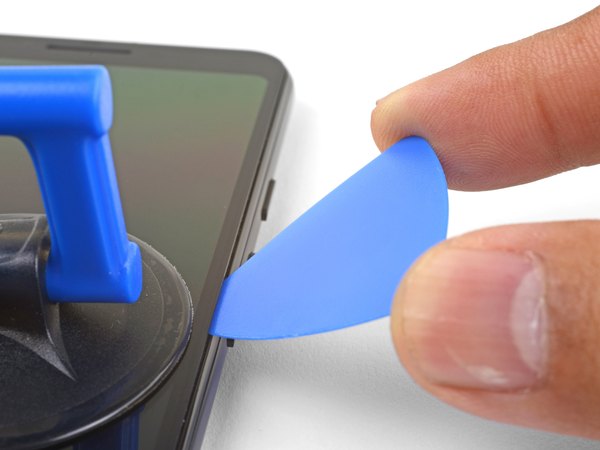

وقتی پیک فقط 1 میلی‌متر داخل شکافه، اون رو به سمت بالا کج کن تا زاویه‌دار بشه. تو همین زاویه تند، با احتیاط پیک رو حدود 6 میلی‌متر به داخل فشار بده. با این حرکت ظریف، پیک دقیقا زیر پنل OLED قرار می‌گیره و روش خش نمی‌ندازه.

اگه موقع هل دادن پیک احساس کردی نوکش به یه لبه سفت گیر کرده، کار رو متوقف کن! احتمالا داری به لبه خود پنل فشار میاری. پیک رو زاویه بده و دوباره تلاش کن.

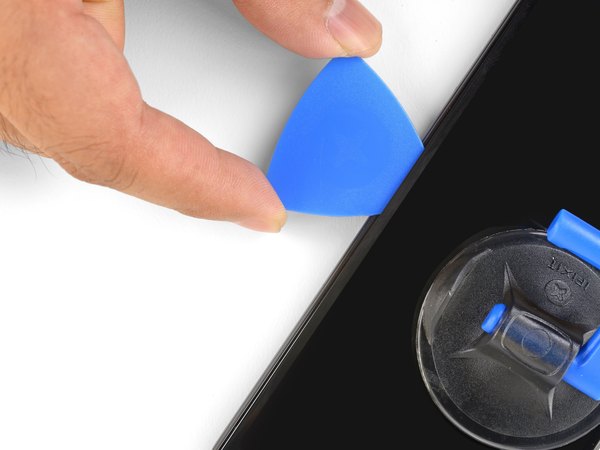

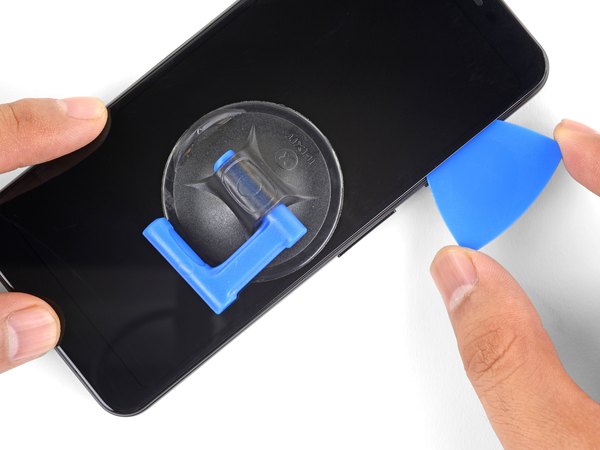

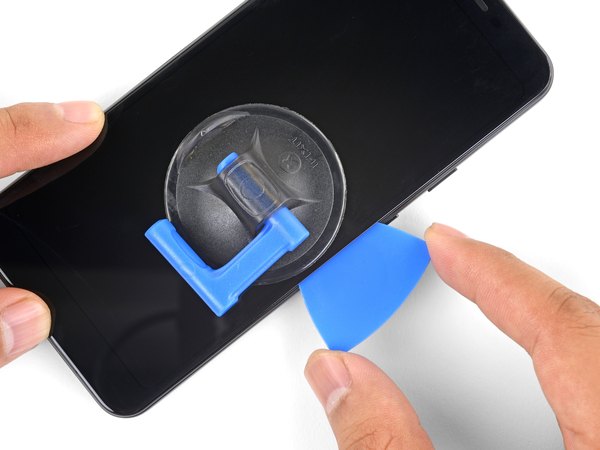

پیک رو در امتداد لبه سمت راست گوشی حرکت بده تا چسب‌های این قسمت رو کاملا ببری.

باز هم تأکید می‌کنیم که پیک نباید بیشتر از 6 میلی‌متر داخل بره، وگرنه مستقیما کابل فلت تصویر رو پاره می‌کنی.

برای اینکه چسب‌ها دوباره به هم نچسبن، همین پیک رو همونجا رها کن و برای ادامه کار یه پیک جدید بردار.

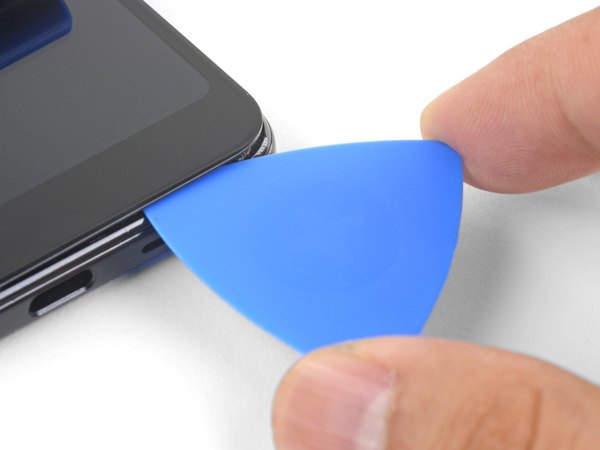

موقع بریدن چسب‌های لبه پایینی گوشی، قانون 6 میلی‌متر عمق مجاز رو حتما رعایت کن.

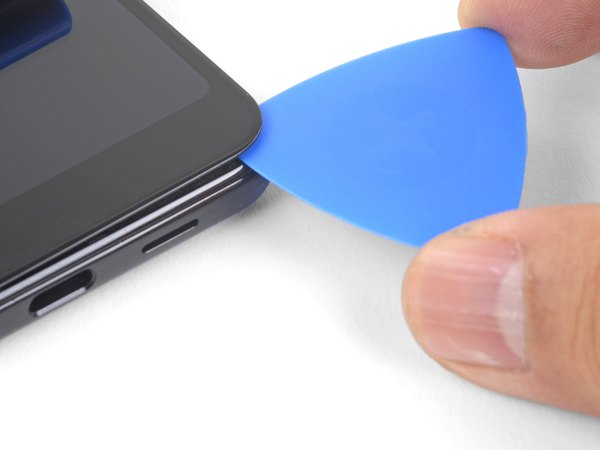

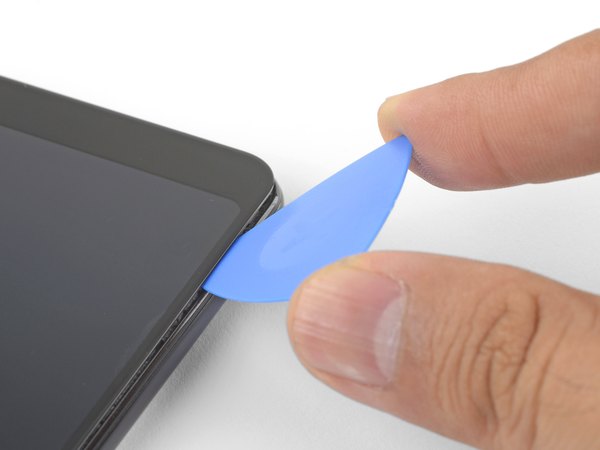

پیک جدید رو با دقت دور گوشه سمت راست پایین بچرخون تا چسب این زاویه هم باز بشه.

اگه چرخوندن پیک تو گوشه‌ها برات سخته و گیر می‌کنه، یه دقیقه به اون قسمت حرارت بده و بعد دوباره امتحان کن.

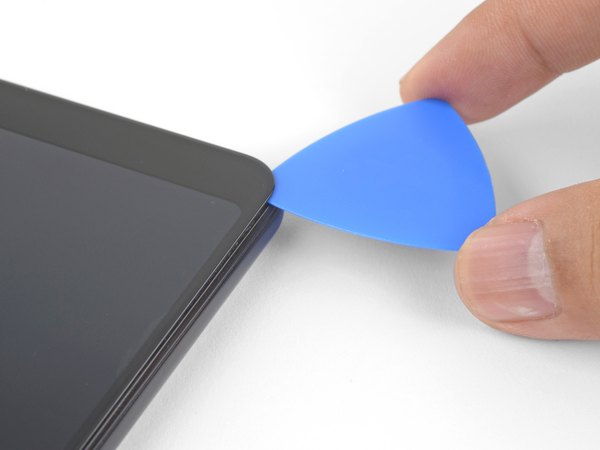

حالا در امتداد لبه پایینی برش رو ادامه بده و گوشه سمت چپ پایین رو هم آزاد کن.

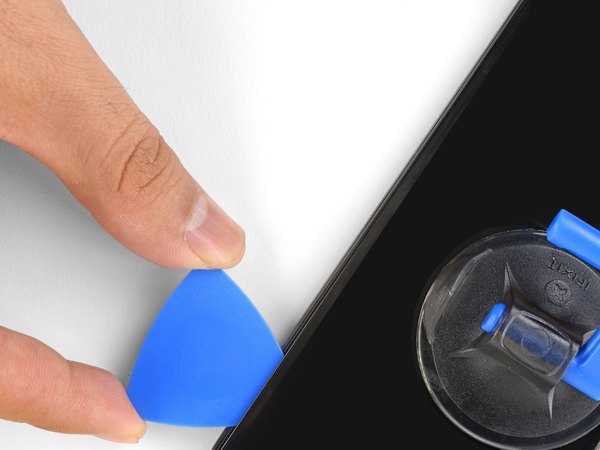

چسب‌های لبه سمت چپ گوشی رو هم ببر. اینجا هم حواست باشه که پیک اول زیر پنل OLED زاویه بگیره و اصلا بیشتر از 6 میلی‌متر نره داخل.

برای زاویه دادن درست، نوک پیک رو نهایتا 1 میلی‌متر وارد کن، سرش رو بالا بکش و بعد خیلی آروم تا 6 میلی‌متر به سمت داخل فشار بده.

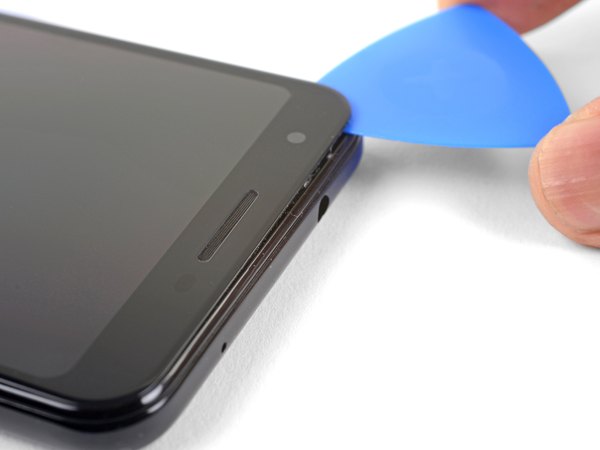

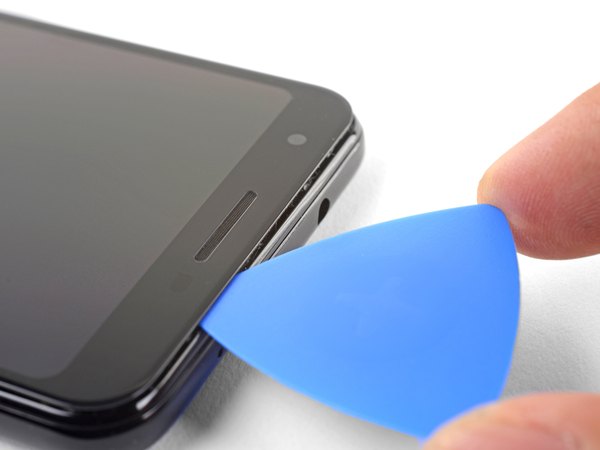

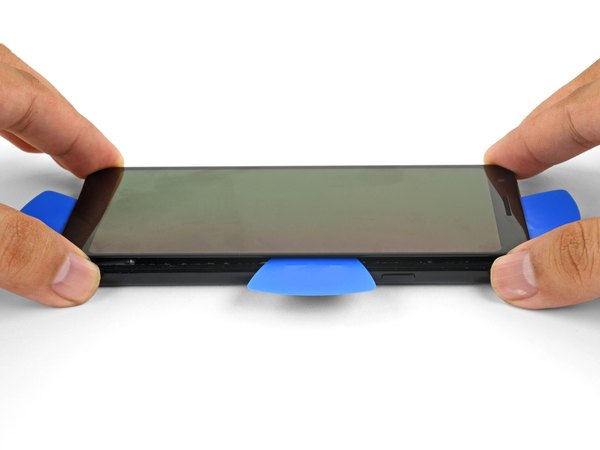

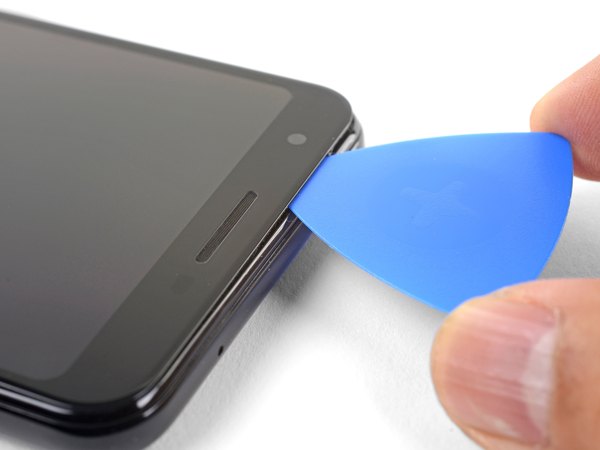

در نهایت، در امتداد لبه بالایی گوشی پیک رو حرکت بده. تو این قسمت عمق مجاز یه کوچولو بیشتره و می‌تونی پیک رو تا 8 میلی‌متر وارد کنی.

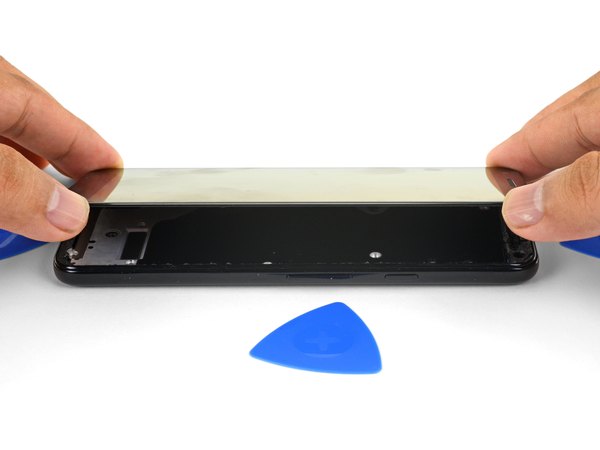

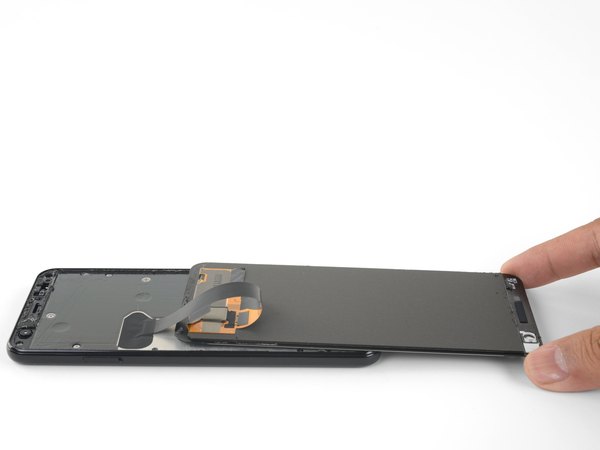

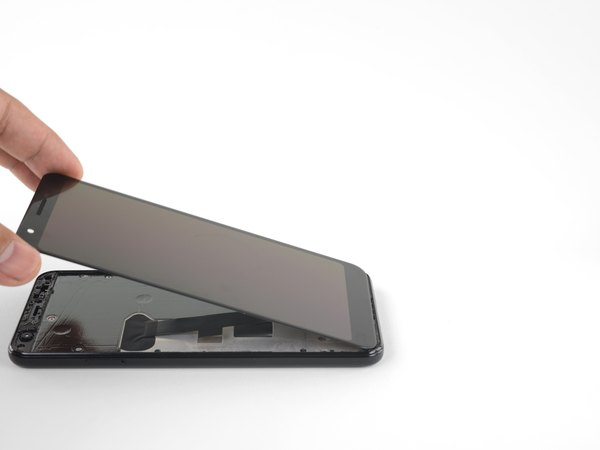

حالا که چسب‌های هر چهار طرف بریده شده، لبه سمت راست صفحه نمایش رو مثل جلد یه کتاب با احتیاط به سمت بالا باز کن.

به هیچ وجه صفحه رو کامل از گوشی جدا نکنی! نمایشگر هنوز با یه کابل فلت در لبه سمت چپ به برد متصله.

اگه دیدی هنوز یه مقدار چسب گیر کرده و نمیذاره صفحه راحت باز بشه، با یه پیک آروم اون‌ها رو هم ببر.

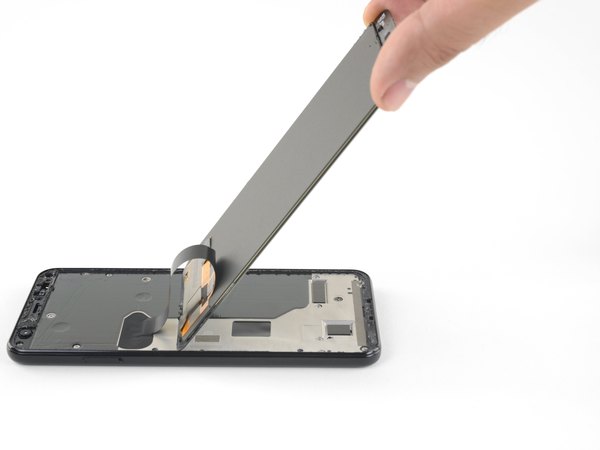

وقتی چسب‌ها کاملا آزاد شدن، صفحه رو برگردون و از طرف شیشه روی بدنه گوشی قرار بده. در این حالت فلت تصویر باید به شکل یه قوس شل و بدون کشش قرار بگیره.

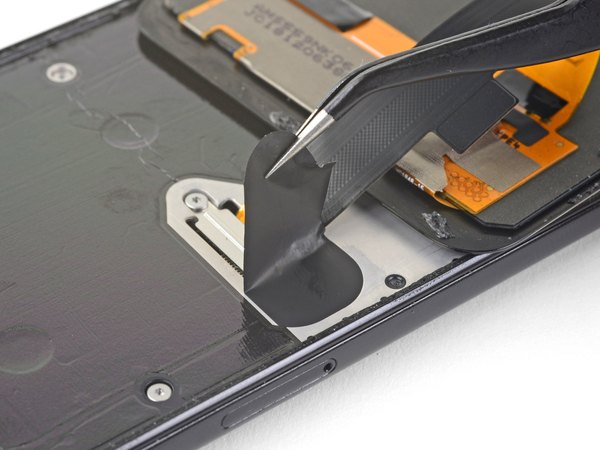

یه چسب نواری مشکی روی براکت (محافظ فلزی) کانکتور صفحه نمایش چسبیده. خیلی با احتیاط اون رو جدا کن.

اگه این چسب سالم موند، می‌تونی موقع سرهم کردن گوشی دوباره ازش استفاده کنی. اما اگه پاره شد، باید از یه تیکه چسب برق جدید به جاش استفاده کنی.

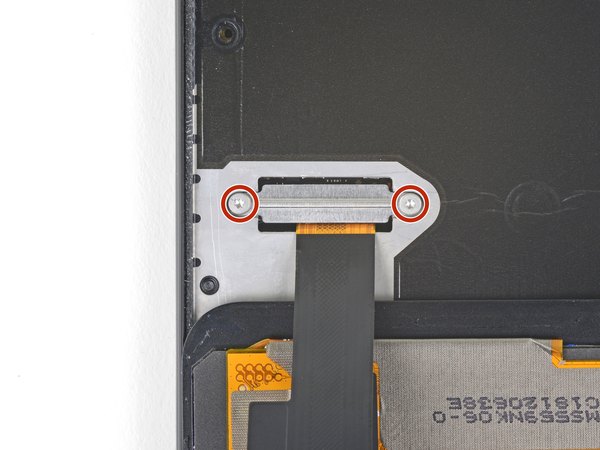

← حالا با پیچ‌گوشتی T3، اون دو تا پیچ 4.4 میلی‌متری که براکت کانکتور رو نگه داشتن باز کن.

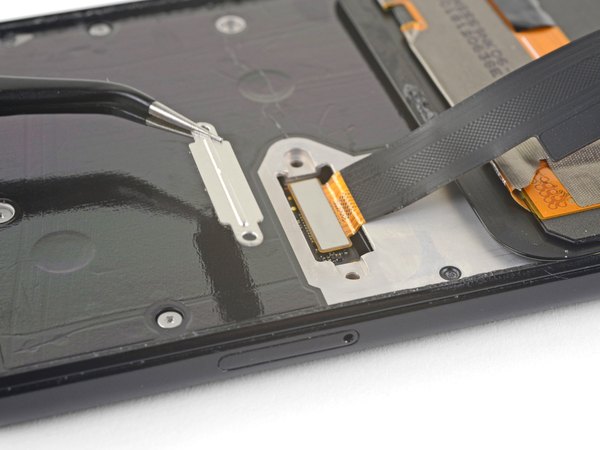

براکت فلزی کانکتور رو با پنس بردار و بذار کنار.

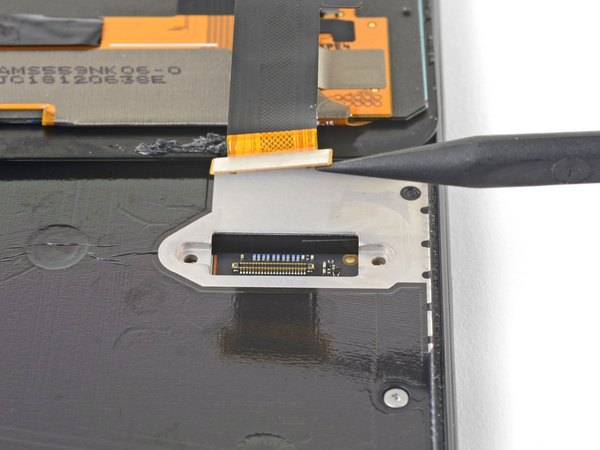

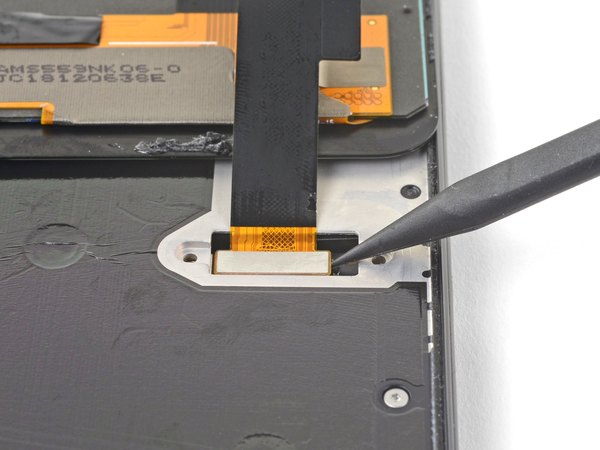

نوک یه اسپاجر رو زیر کانکتور فلت صفحه نمایش بنداز و خیلی آروم اهرم کن تا از روی برد جدا بشه.

موقع جدا کردن این مدل کانکتورها، خیلی مراقب باش تا به قطعات ریز و حساس روی برد که دور سوکت چیده شدن، آسیبی نرسونی.

برای وصل کردن مجدد این کانکتور موقع بستن گوشی، اول یه سمتش رو تنظیم کن و آروم فشار بده تا جا بره (تیک کنه)، بعد برو سراغ سمت دیگه. هیچ‌وقت وسط کانکتور رو یکجا فشار نده، چون اگه درست تنظیم نباشه پین‌ها کج می‌شن و برد آسیب دائمی می‌بینه.

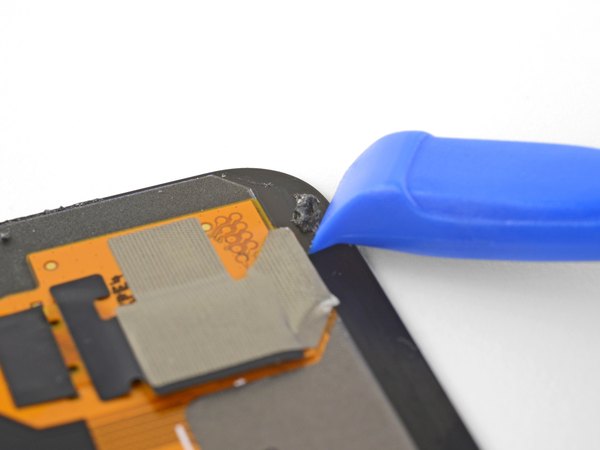

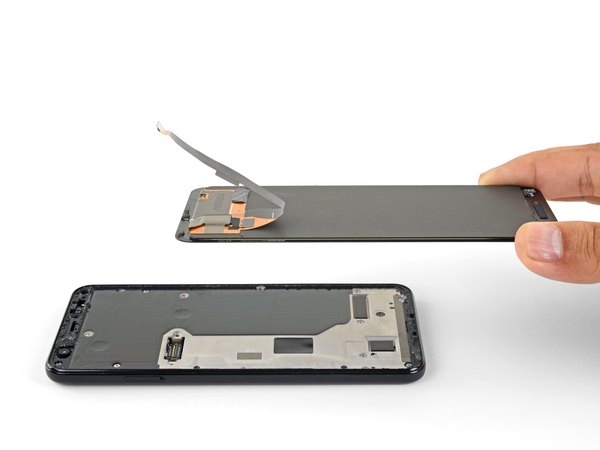

حالا می‌تونی صفحه نمایش رو کامل از گوشی جدا کنی. صفحه نمایش جدید رو با صفحه اصلیت مقایسه کن. ممکنه لازم باشه یه سری قطعات ریز مثل توری اسپیکر مکالمه رو از روی قطعه خراب به نمایشگر جدید منتقل کنی.

برای نصب صفحه نمایش جدید روی گوشی:

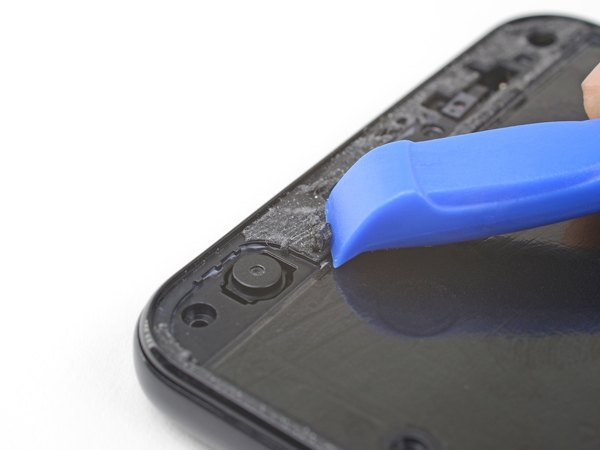

اگه از چسب‌های آماده و برش‌خورده مخصوص این مدل استفاده می‌کنی، اون‌ها رو دقیقا روی لبه‌های فریم تنظیم کن. اما اگه از چسب‌های دوطرفه رول شده معمولی استفاده می‌کنی، حتما دور تا دور فریم رو دقیق نوارکشی کن تا صفحه خوب کیپ بشه.

نکته خیلی مهم: وقتی گوشی رو بعد از تعمیر روشن می‌کنی، صفحه نمایش تو همون لحظات اول در حال کالیبره کردن لمسشه. اصلا تو این زمان به صفحه دست نزن، وگرنه کالیبراسیون به هم می‌خوره و تاچ گوشیت بعدا گیج می‌زنه.

اگه بعد از نصب صفحه جدید دیدی گوشیت روشن نمی‌شه یا تصویر نمی‌ده، هول نکن! گاهی اوقات با وصل شدن باتری، گوشی تو پس‌زمینه گیر می‌کنه و به حالت استندبای می‌ره. دکمه پاور رو چند ثانیه نگه دار تا گوشی یه ویبره بخوره و کاملا خاموش بشه، بعد دوباره فلت صفحه رو چک کن و روشنش کن.

برای سرهم کردن و بستن گوشیت، کافیه تمام این مراحلی که با هم جلو رفتیم رو از آخر به اول تکرار کنی و با حوصله همه قطعات رو سر جای خودشون ببندی.
