تعویض صفحه نمایش گوگل Pixel 3 XL

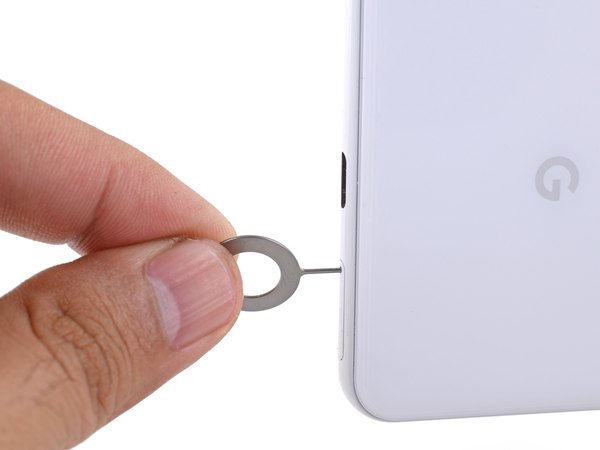

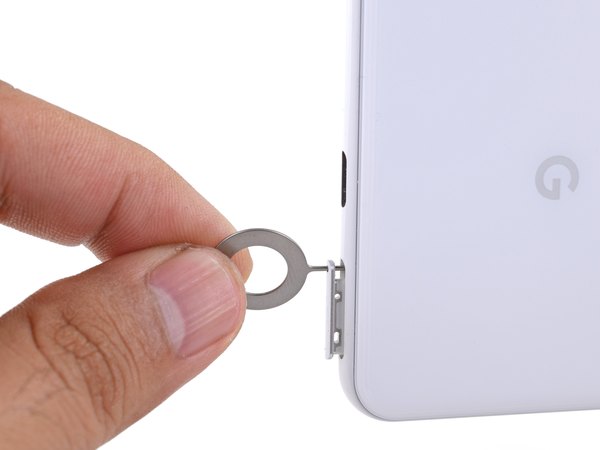

اول از همه سوزن سیم‌کارت یا یه گیره کاغذ صاف شده رو بردار و داخل سوراخ کوچیکی که تو لبه پایینی گوشی قرار داره فرو کن. با یه مقدار فشار ملایم سوزن رو به داخل هل بده تا خشاب سیم‌کارت از جاش بیرون بپره.

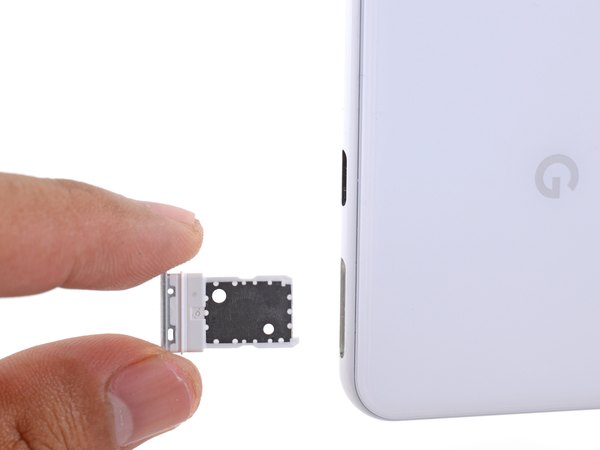

خشاب سیم‌کارت رو با دست بگیر، کاملا از داخل گوشی بیرون بکش و یه جای امن بذارش تا گم نشه.

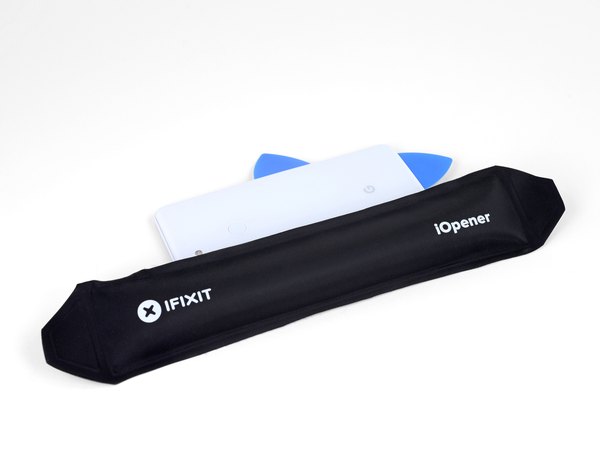

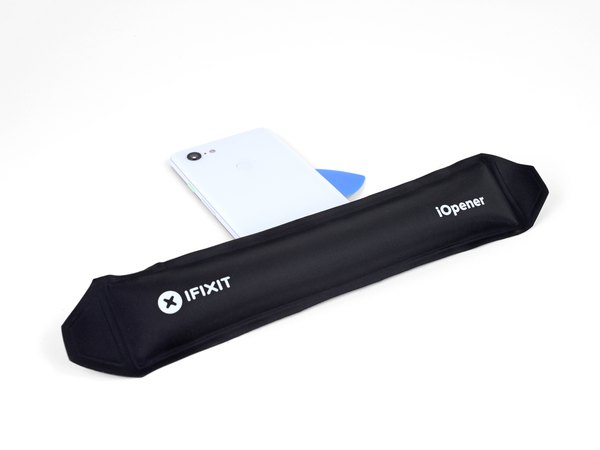

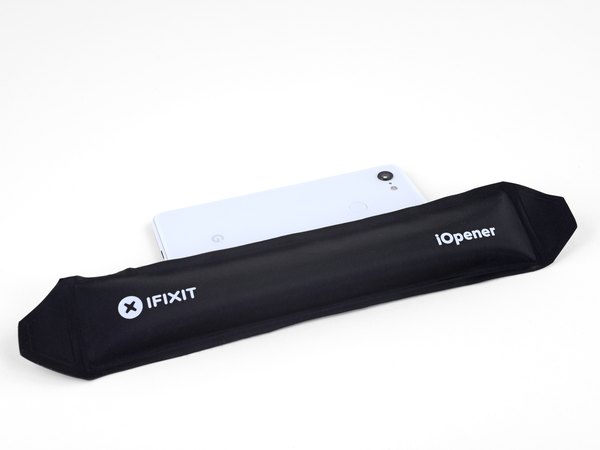

یه کیسه آب گرم (iOpener) رو آماده کن و حدود یک دقیقه روی لبه سمت راست قاب پشتی گوشی قرار بده تا چسب‌های این قسمت حسابی نرم بشن.

می‌تونی از سشوار یا سشوار صنعتی هم استفاده کنی، ولی خیلی حواست باشه که گوشی بیش از حد داغ نشه، چون حرارت زیاد می‌تونه به ال‌سی‌دی و باتری داخلی آسیب جدی بزنه.

تا زمانی که لبه‌ها دارن گرم میشن، این دو تا نکته مهم در مورد قاب پشتی رو تو ذهنت داشته باش:

← چسب‌های خیلی قوی و ضخیمی نزدیک به لبه پایینی گوشی قرار دارن.

← کابل سنسور اثر انگشت همون حوالی رد شده، پس موقع باز کردن باید حسابی مراقب باشی که ابزارت کابل رو پاره نکنه.

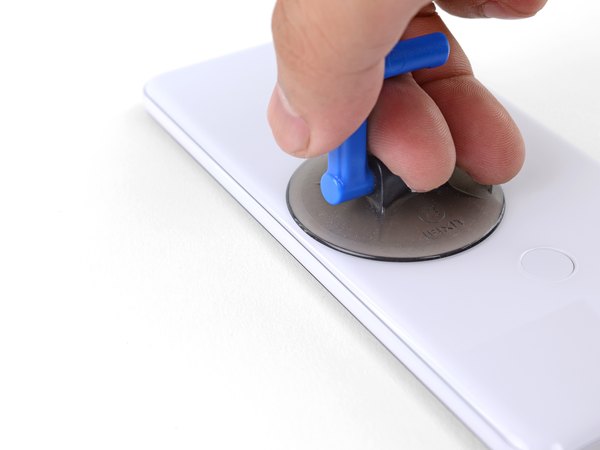

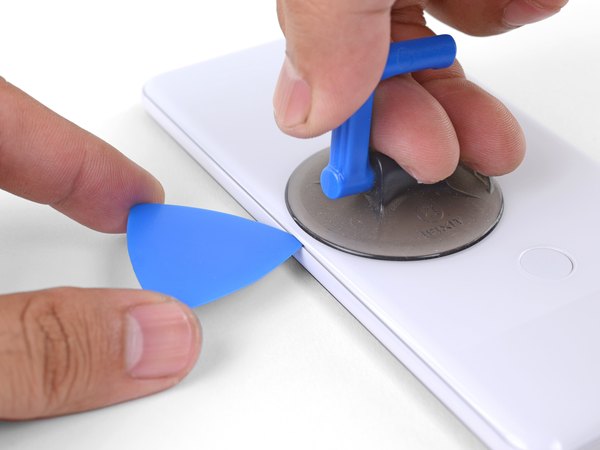

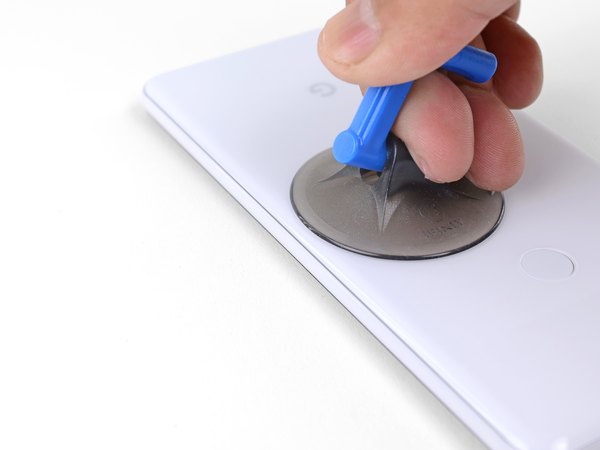

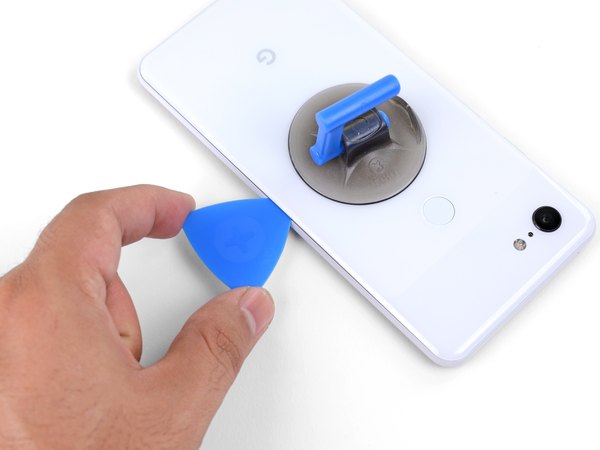

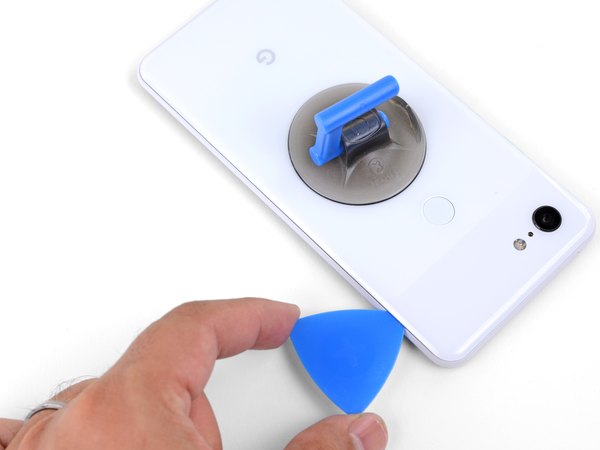

حالا یه ساکشن کاپ بردار و اون رو روی لبه سمت راست قاب پشتی (همون جایی که گرم کردی) و تا حد امکان نزدیک به لبه بچسبون. ساکشن کاپ رو با یه نیروی ثابت و محکم به سمت بالا بکش تا یه شکاف کوچیک بین قاب پشتی و شاسی گوشی ایجاد بشه.

اگه گوشیت قدیمیه یا چسب‌ها خیلی سفتن، ممکنه این کار یکم سخت باشه. اگه دیدی قاب باز نمیشه، اصلا زور نزن! دوباره یکم حرارت بده و مجدد تلاش کن. به محض اینکه یه شکاف کوچیک ایجاد شد، نوک یه پیک پلاستیکی رو سریع داخل اون فاصله قرار بده تا بسته نشه.

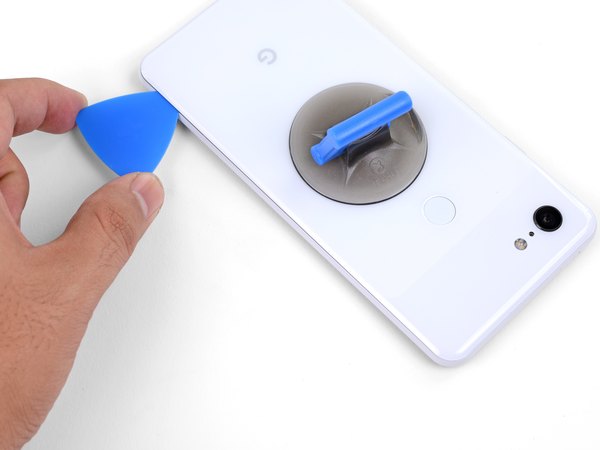

پیک پلاستیکی رو آروم در امتداد لبه سمت راست گوشی حرکت بده تا چسب‌های این قسمت کاملا بریده بشن. وقتی چسب‌ها سرد میشن، دوباره سفت و چسبناک میشن و بریدنشون سخت میشه. اگه این اتفاق افتاد، اصلا فشار نیار و دوباره لبه گوشی رو گرم کن تا کارت راحت‌تر پیش بره. وقتی کل لبه سمت راست رو باز کردی، یه پیک رو همونجا بین شکاف رها کن تا مانع چسبیدن مجدد قاب بشه.

حالا نوبت لبه پایینی گوشیه. کیسه آب گرم رو برای یک دقیقه روی این قسمت قرار بده تا چسب‌های ضخیمش حسابی نرم بشن.

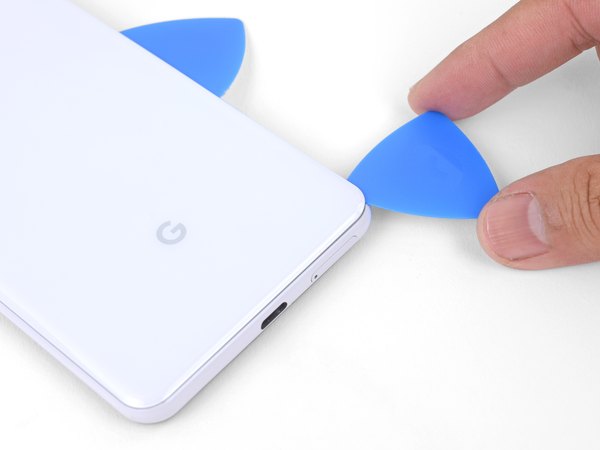

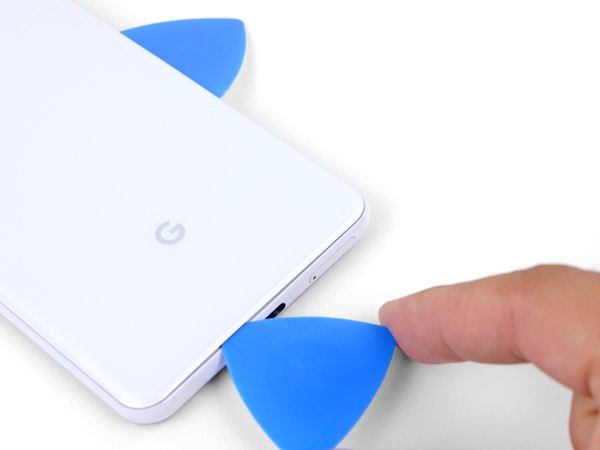

یه پیک پلاستیکی دیگه بردار و اون رو از گوشه سمت راست پایین وارد کن و آروم در امتداد لبه پایینی گوشی حرکت بده.

وقتی داری پیک رو دور گوشه‌ها می‌چرخونی، خیلی آروم این کار رو بکن تا قاب پشتی شیشه‌ای ترک نخوره. اگه دیدی پیک گیر می‌کنه، حتما دوباره حرارت بده.

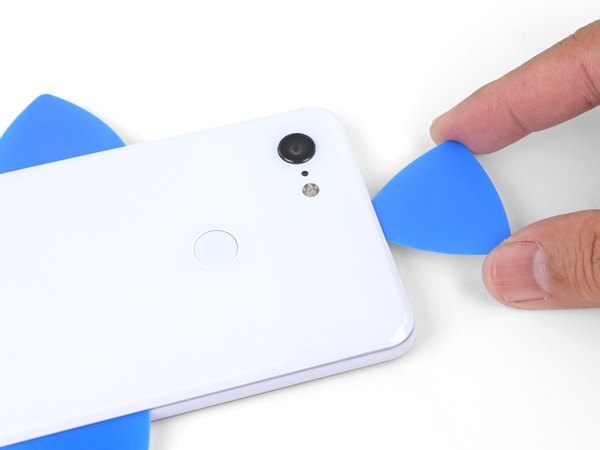

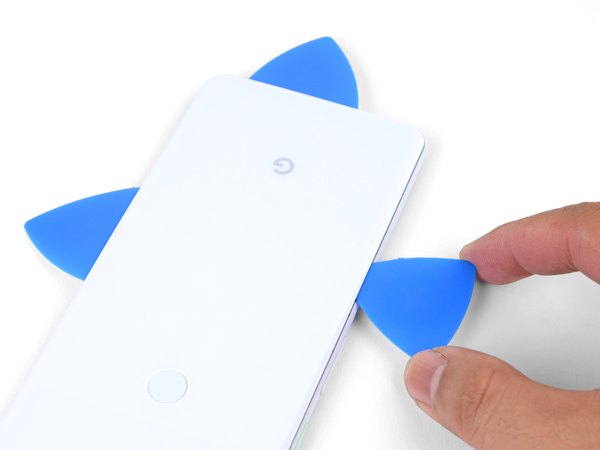

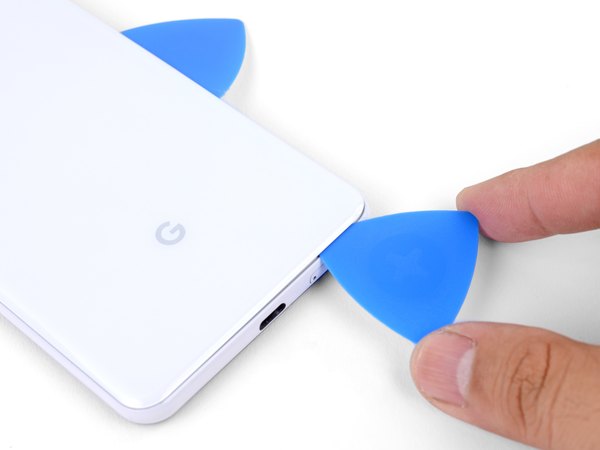

بعد از اینکه چسب‌های پایین رو هم بریدی، یه پیک رو تو همون لبه پایینی جا بذار تا قاب دوباره به شاسی نچسبه.

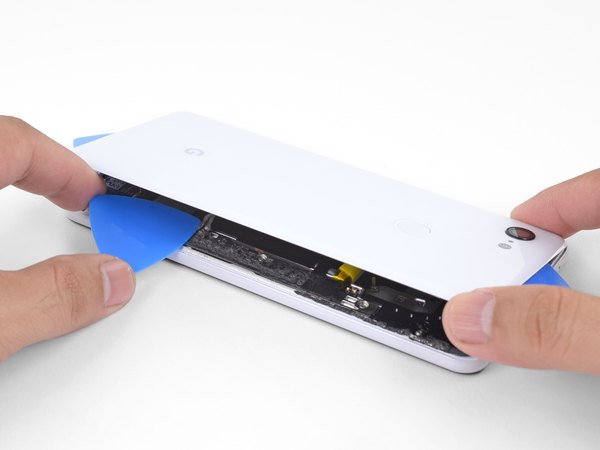

همین روند حرارت دادن و بریدن چسب‌ها رو برای لبه‌های چپ و بالای گوشی هم به دقت تکرار کن. وقتی داری لبه سمت چپ رو باز می‌کنی خیلی مراقب باش. اگه حس کردی پیک نزدیکای قسمت بالایی گیر کرده، احتمالا به کابل سنسور اثر انگشت برخوردی. تو این حالت پیک رو یکم بیرون بکش و دوباره مسیرت رو ادامه بده. مطمئن شو که تمام چسب‌های ضخیم لبه پایینی و سمت راست رو کامل بریده باشی تا موقع بلند کردن قاب به مشکل نخوری.

حالا لبه سمت راست قاب پشتی رو خیلی ملایم به سمت بالا بکش. از یه پیک استفاده کن تا هر چسبی که هنوز بین قاب و شاسی باقی مونده رو به طور کامل تمیز و جدا کنی.

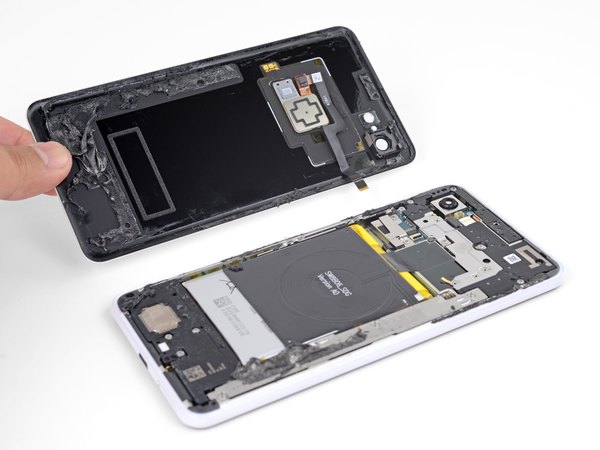

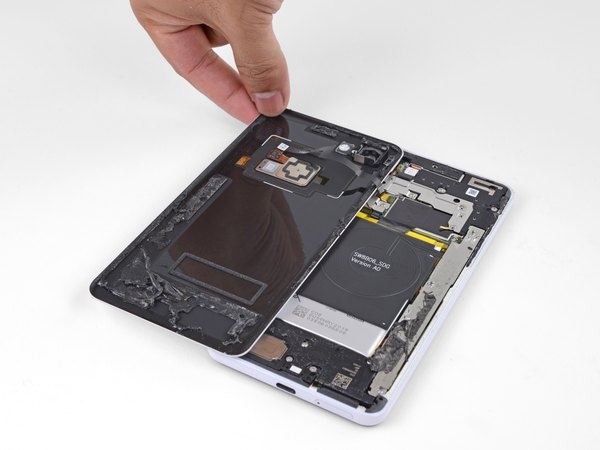

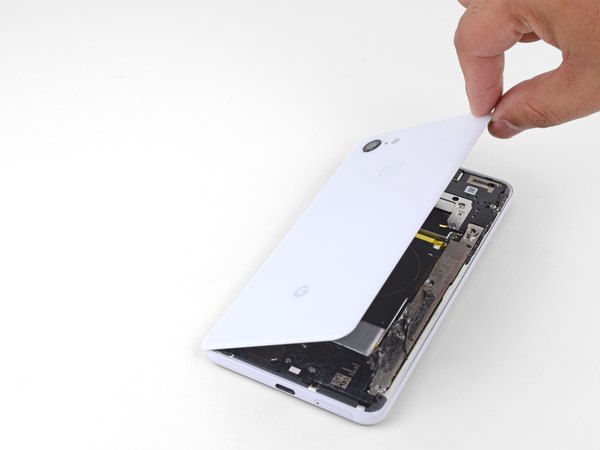

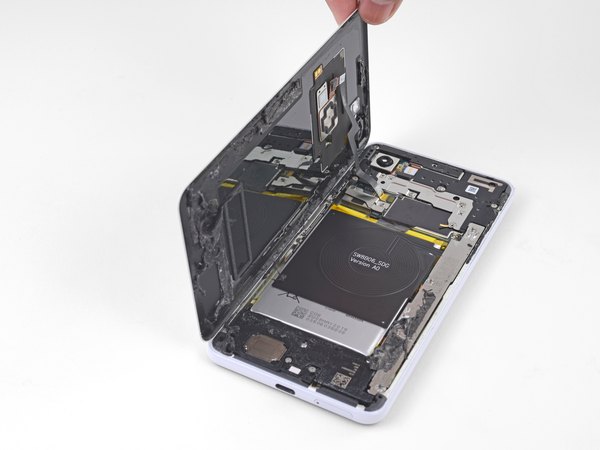

لبه سمت راست قاب رو بگیر و مثل جلد یه کتاب به سمت چپ باز کن. قاب رو آروم کنار لبه سمت چپ گوشی تکیه بده.

حواست باشه که کابل سنسور اثر انگشت نباید کشیده بشه. قاب رو طوری قرار بده که کابل کاملا آزاد باشه و تحت فشار قرار نگیره.

موقع بستن گوشی، قبل از اینکه قاب رو کامل بچسبونی، حتما گوشی رو روشن کن و همه سنسورها و قطعات رو تست کن. فقط یادت نره بعد از تست، حتما گوشی رو کامل خاموش کنی تا بقیه کار رو انجام بدی.

برای بستن قاب پشتی، حتما از چسب‌های دوطرفه مخصوص و برش‌خورده استفاده کن تا گوشیت دوباره خوب و محکم بسته بشه.

اگه سنسور اثر انگشت رو کلا عوض کردی، بعدا باید با نرم‌افزارهای مخصوص گوشی رو کالیبره کنی تا سنسور جدید رو بشناسه.

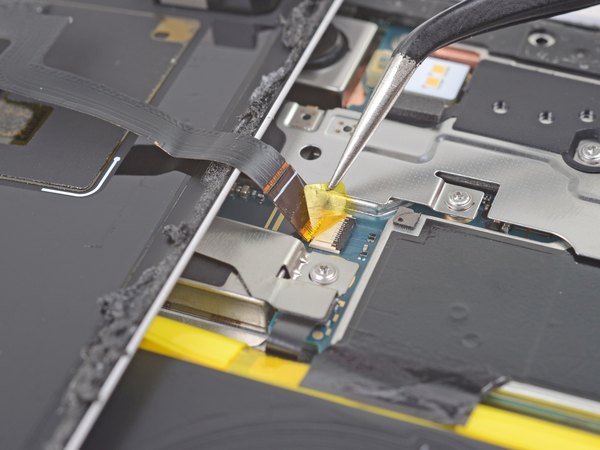

با استفاده از یه پنس، نوار چسب زرد رنگی که روی کانکتور سنسور اثر انگشت قرار داره رو خیلی آروم جدا کن.

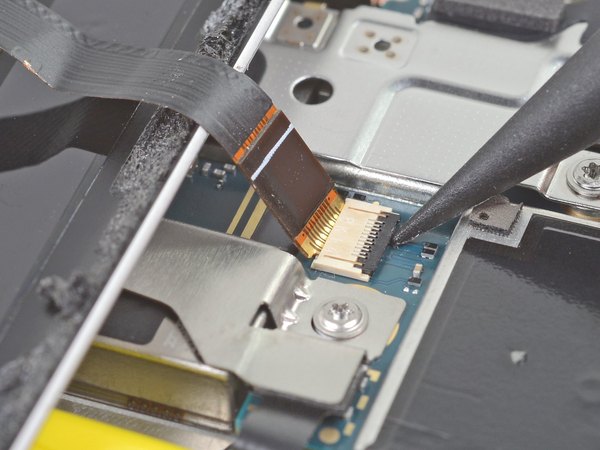

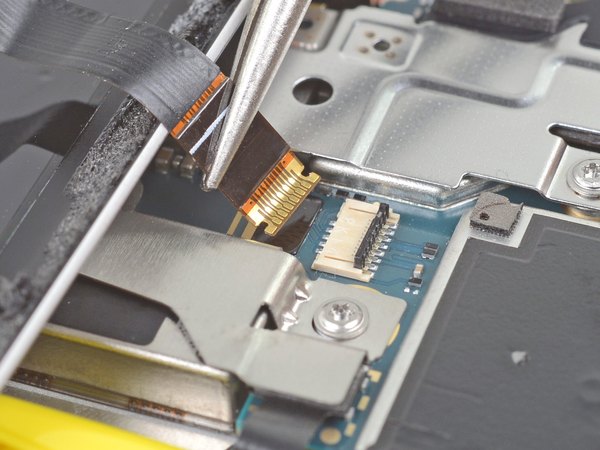

نوک یه اسپاجر رو زیر نوار قفل‌کننده مشکی رنگ سوکت سنسور اثر انگشت (مدل ZIF) بنداز و آروم اون رو به سمت بالا باز کن. حالا با پنس یا انگشتت، زبونه کابل فلت رو بگیر و خیلی ملایم اون رو از داخل سوکت بیرون بکش.

برای اینکه اتصالی رخ نده، خیلی حواست باشه که نوک فلزی پنست با پین‌های فلزی روی کابل فلت تماس پیدا نکنه.

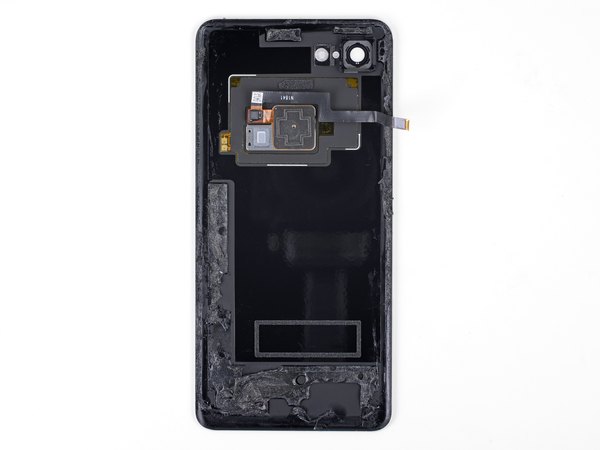

حالا دیگه می‌تونی قاب پشتی رو کاملا از گوشی جدا کنی و یه جای امن بذاری.

موقع مونتاژ، حتما از چسب‌های جدید و استاندارد برای قاب پشتی استفاده کن تا خاصیت ضدآب بودن گوشی تا حدودی حفظ بشه.

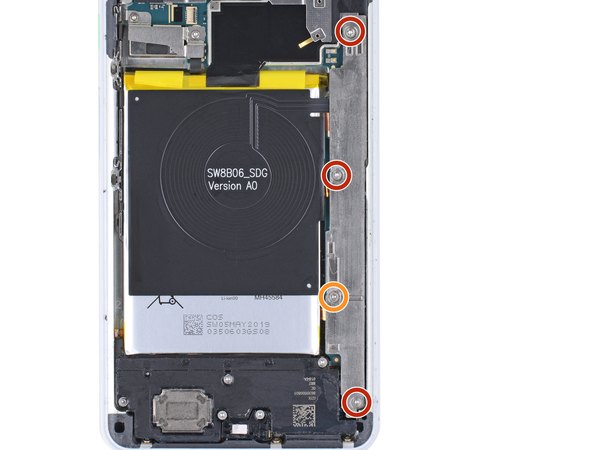

چهار تا پیچ Torx T3 که براکت فلزی رو نگه داشتن باز کن:

← سه تا پیچ 4 میلی‌متری

← یه دونه پیچ 3 میلی‌متری

تو تمام مراحل تعمیر، حواست به جای پیچ‌ها باشه تا موقع بستن، هر پیچ دقیقا سر جای خودش بسته بشه.

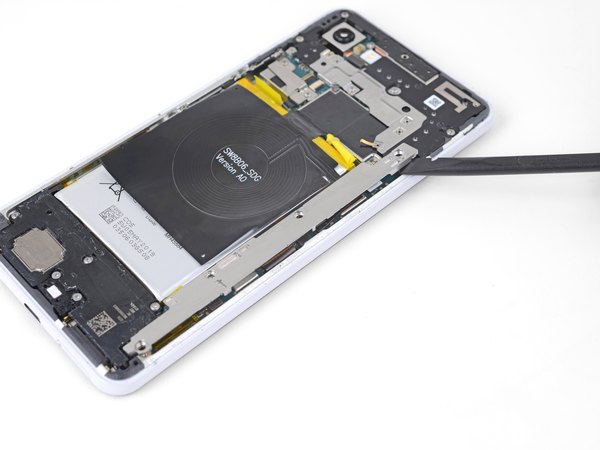

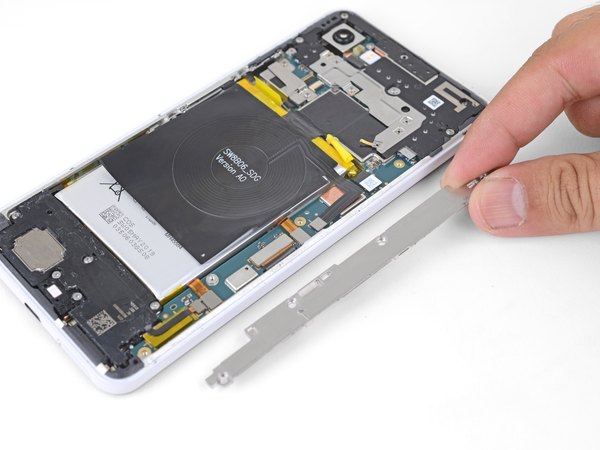

سر تخت اسپاجر رو زیر لبه سمت راست و بالای براکت فلزی قرار بده و یه کم به سمت بالا اهرم کن تا آزاد بشه. حالا براکت فلزی رو با دست یا پنس بردار و کنار بذار.

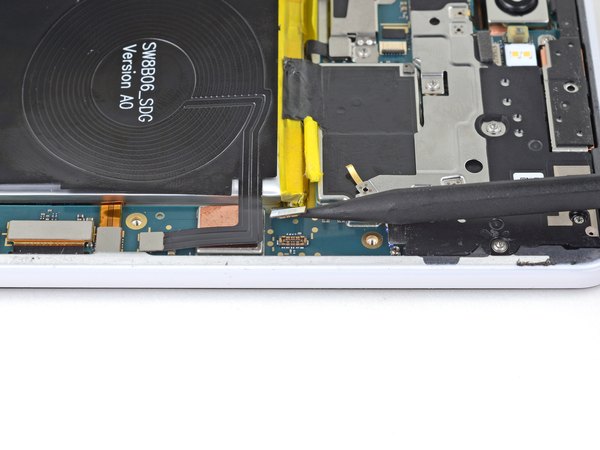

با نوک اسپاجر، کانکتور باتری رو از روی مادربرد به سمت بالا اهرم کن تا جدا بشه.

هیچ‌وقت برای جدا کردن کانکتور باتری از ابزارهای فلزی استفاده نکن، چون ممکنه باعث اتصالی و خرابی مادربرد بشه.

کابل باتری رو یکم به سمت بالا خم کن تا مطمئن بشی به طور اتفاقی دوباره به سوکتش برخورد نمی‌کنه و روشن نمیشه.

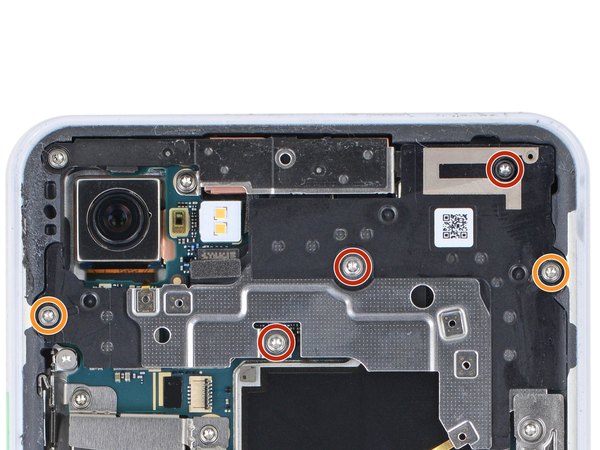

پنج تا پیچ Torx T3 که شیلد محافظ مادربرد رو نگه داشتن باز کن:

← سه تا پیچ 4 میلی‌متری

← دو تا پیچ 3 میلی‌متری

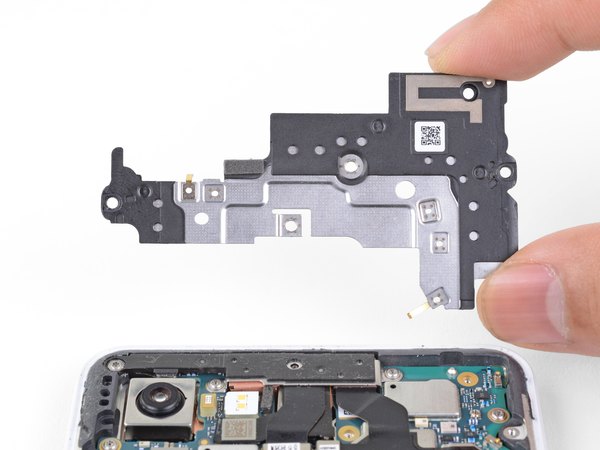

شیلد محافظ مادربرد رو بردار و کنار بذار.

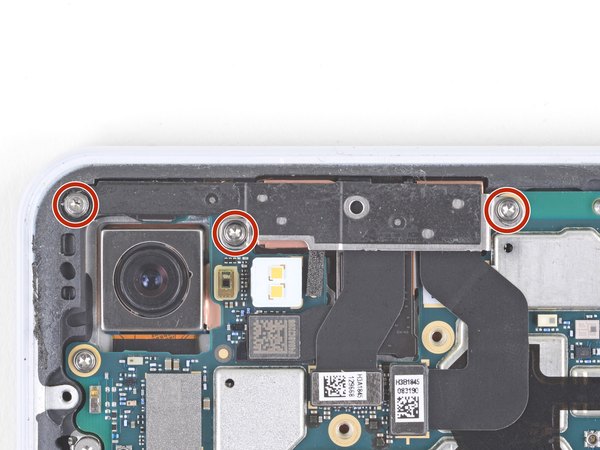

← سه تا پیچ 3 میلی‌متری مدل Torx T3 که روی براکت دوربین‌های جلو قرار دارن رو باز کن.

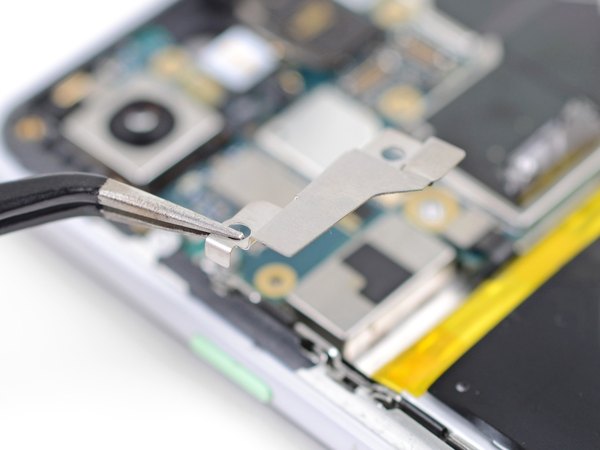

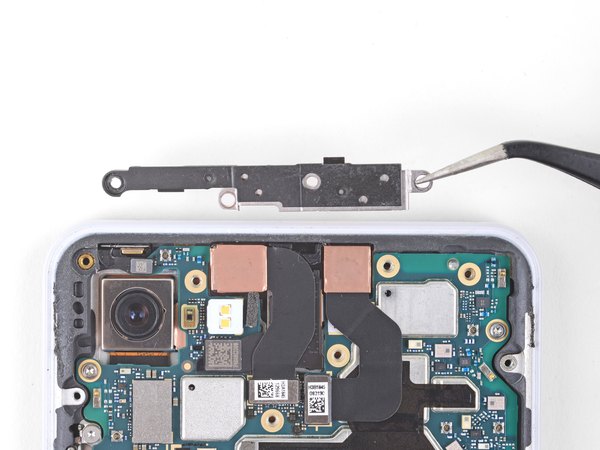

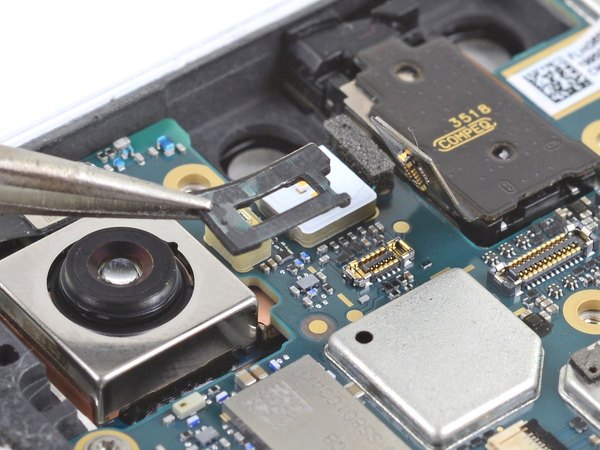

براکت فلزی که روی دوربین‌های جلو قرار داره رو با پنس بردار.

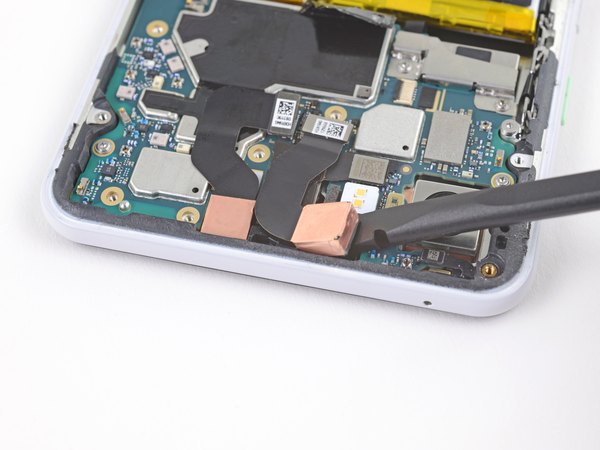

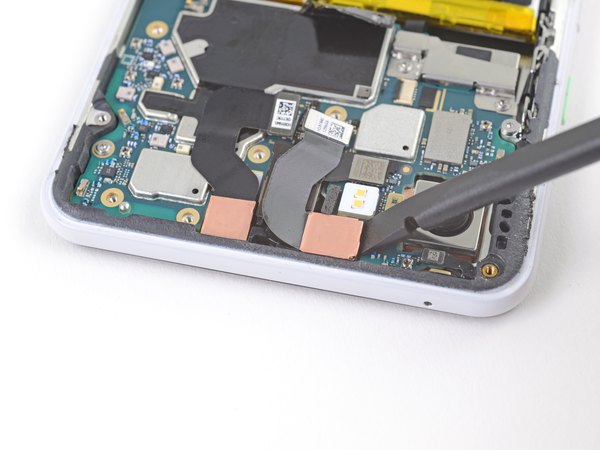

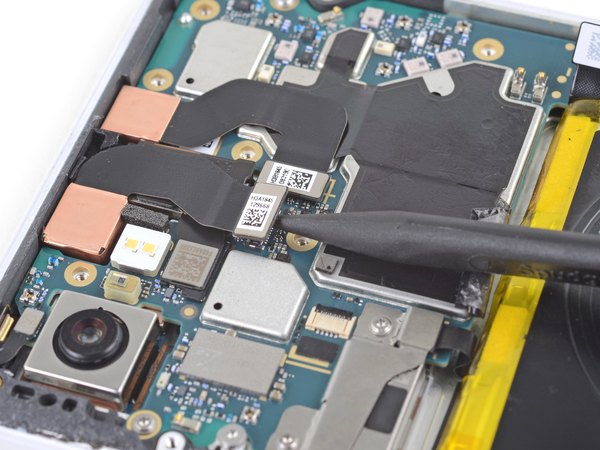

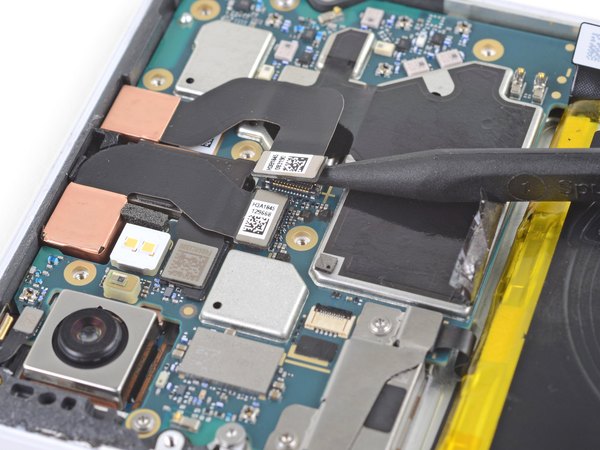

از نوک اسپاجر استفاده کن و کانکتورهای هر دو دوربین جلو رو از روی مادربرد به سمت بالا اهرم کن تا جدا بشن.

خیلی مراقب باش که نوک اسپاجر به قطعات ریز روی مادربرد که دور و بر سوکت‌ها هستن، گیر نکنه و کنده نشن.

دوربین‌های جلو با یه چسب خیلی ملایم تو جای خودشون چسبیدن.

سر تخت اسپاجر رو زیر ماژول‌های دوربین بنداز و آروم به سمت بالا فشار بده تا از جاشون کنده و آزاد بشن.

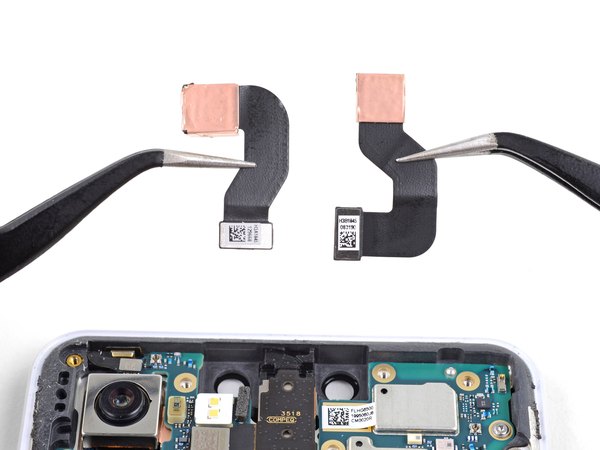

حالا ماژول دوربین‌های جلو (سلفی) رو با دست یا پنس از روی گوشی بردار.

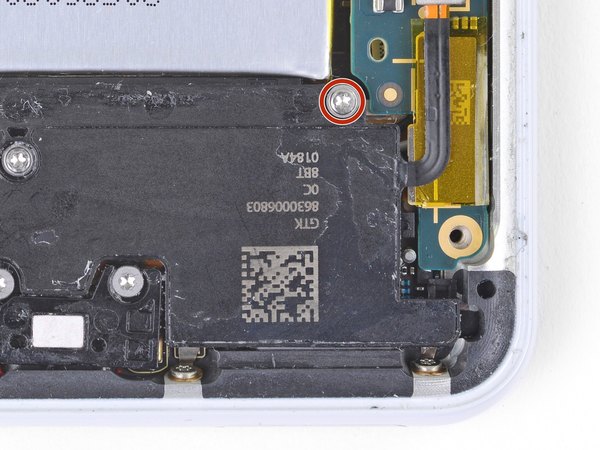

← یه پیچ 4 میلی‌متری مدل Torx T3 که تو گوشه بالا و سمت راست اسپیکر اصلی (بلندگو) قرار داره رو باز کن.

باز کردن این پیچ باعث میشه وقتی می‌خوای مادربرد رو دربیاری، یکم فضای بیشتری برای تکون دادنش داشته باشی.

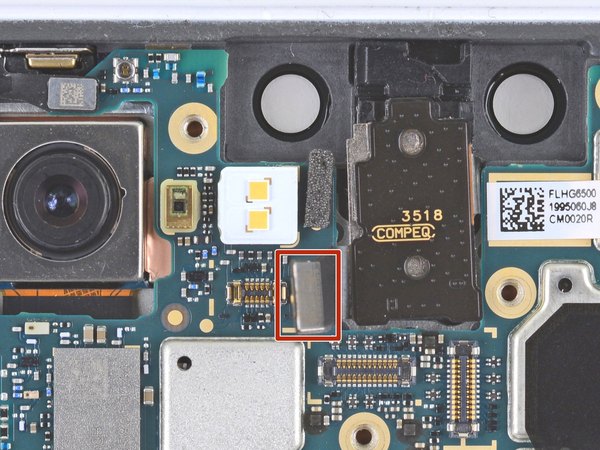

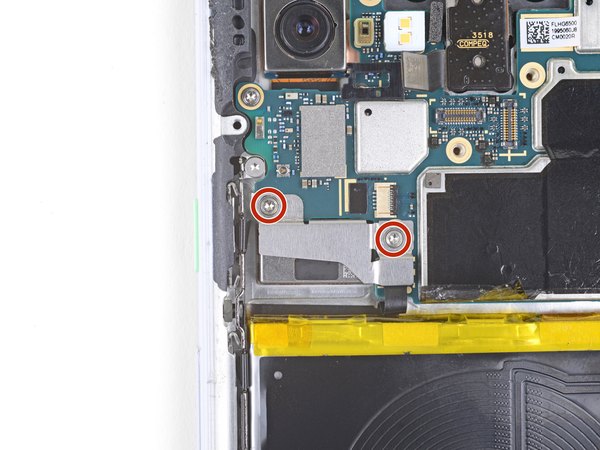

← دو تا پیچ 3 میلی‌متری Torx T3 که براکت کانکتور دکمه‌ها رو نگه داشتن باز کن.

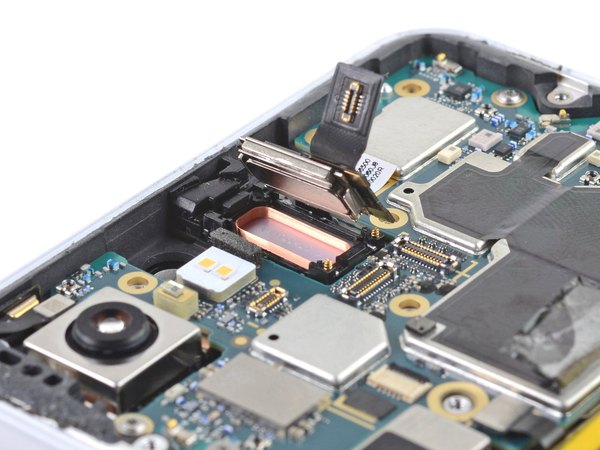

براکت فلزی مربوط به کانکتور دکمه‌های ولوم و پاور رو بردار.

← با نوک اسپاجر، کانکتور اسپیکر مکالمه (بالای گوشی) رو از روی مادربرد جدا کن.

پد دور کانکتور اسپیکر رو هم با دقت بردار تا مزاحم کارت نباشه.

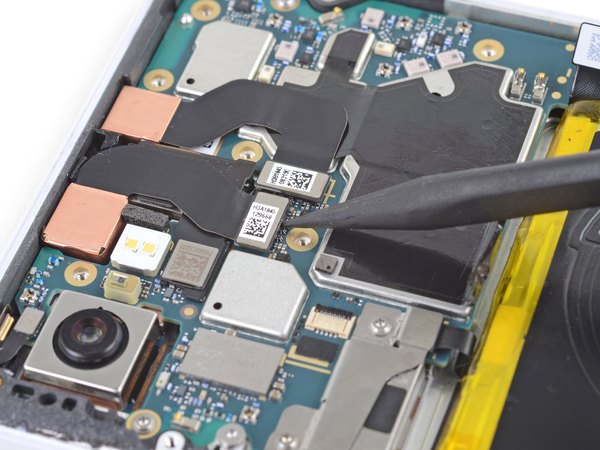

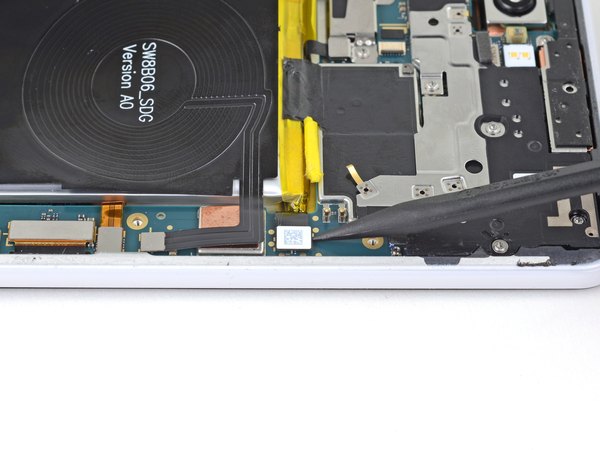

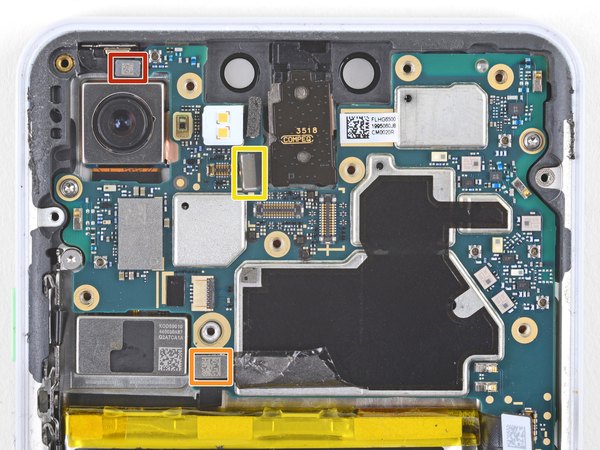

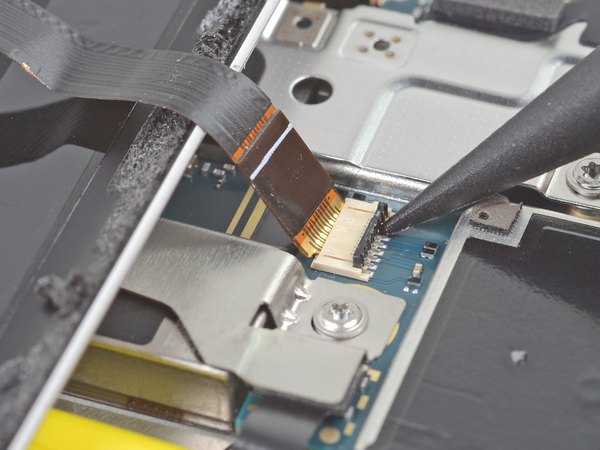

با نوک یه اسپاجر، کانکتورهای زیر رو از روی مادربرد به سمت بالا اهرم کن و جداشون کن:

← کانکتور میکروفون

← کانکتور دکمه‌های کناری

← کانکتور اسپیکر مکالمه (که احتمالا تو مرحله قبل جداش کردی)

دوباره با نوک اسپاجر، این کانکتورها رو هم یکی یکی آزاد کن:

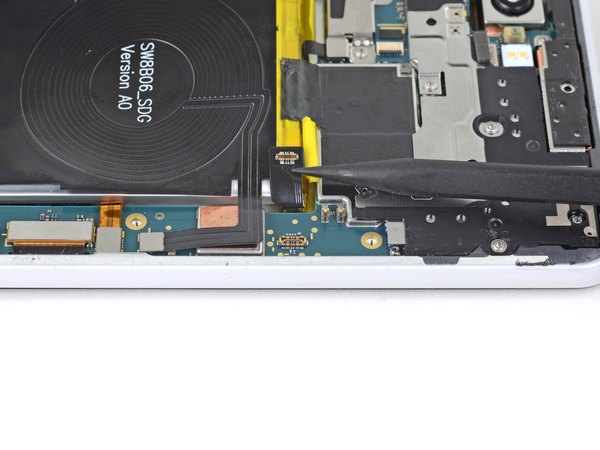

← کانکتور سیم‌پیچ شارژ وایرلس

← کانکتور سنسور فشاری سمت چپ

← کانکتور صفحه نمایش (ال‌سی‌دی)

← کانکتور سنسور فشاری سمت راست

کانکتور بلندگوی اصلی

و در نهایت کانکتور پورت شارژ USB-C رو هم جدا کن.

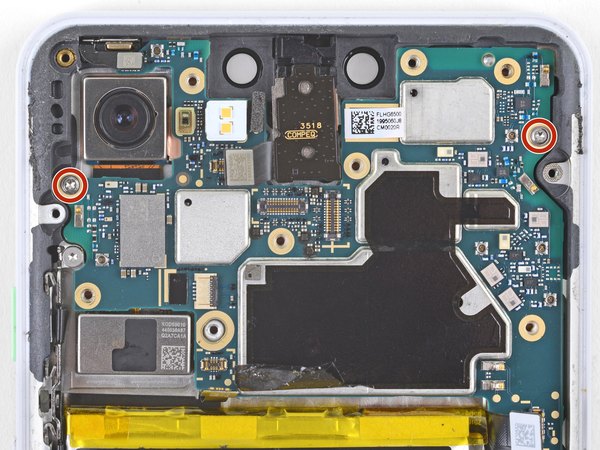

← دو تا پیچ 3 میلی‌متری Torx T3 که مادربرد رو به شاسی متصل کردن باز کن.

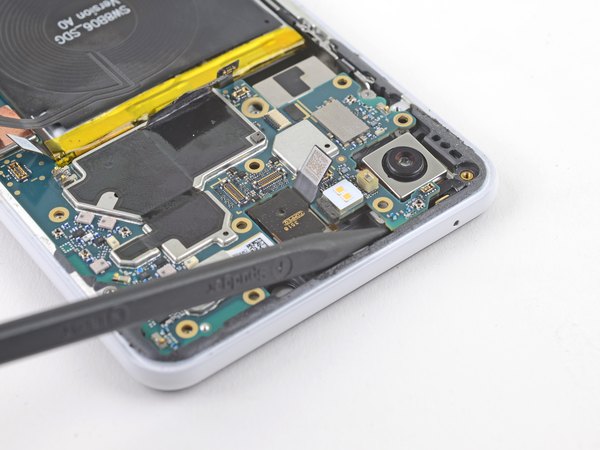

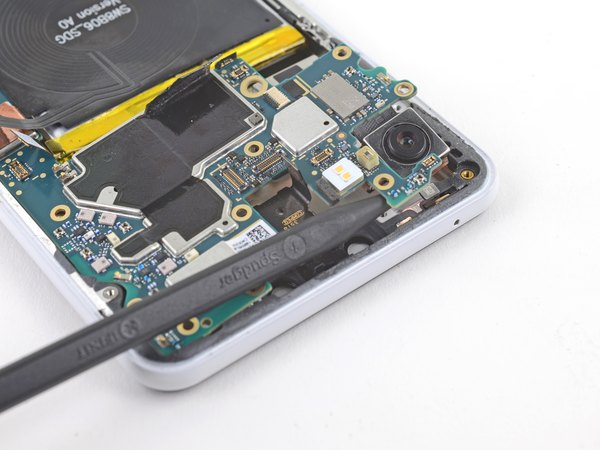

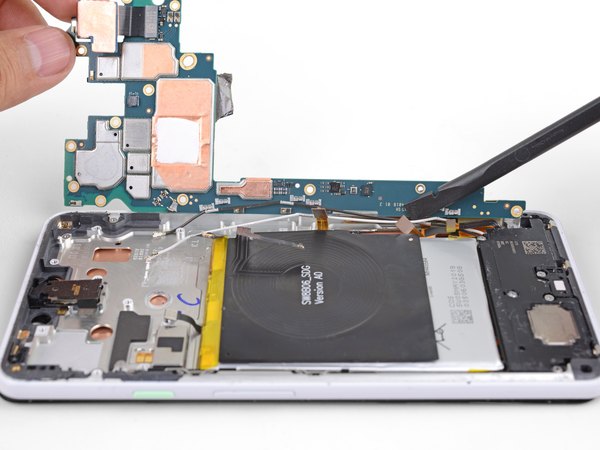

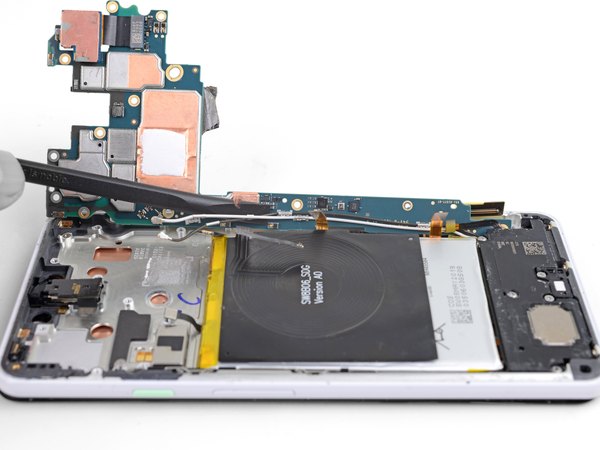

نوک اسپاجر رو از قسمت نزدیک به دوربین اصلی، زیر مادربرد ببر. خیلی آروم مادربرد رو به سمت بالا اهرم کن تا از جایگاهش روی شاسی جدا بشه. اگه دیدی مادربرد سفته و تکون نمی‌خوره، اصلا زور نزن! اول چک کن ببین همه کانکتورها رو جدا کردی یا نه.

موقع بلند کردن مادربرد، باید از کنار کابل اسپیکر مکالمه رد بشی. اگه فشار زیادی به این کابل بیاد، خود ماژول اسپیکر بیرون می‌پره. برای جلوگیری از این اتفاق، وقتی داری مادربرد رو درمیاری، با یه انگشتت ماژول اسپیکر مکالمه رو سر جاش نگه دار.

اگه احیانا اسپیکر مکالمه از جاش درومد (مثل عکس سوم این مرحله)، خیلی راحت دوباره تنظیمش کن و فشارش بده سر جاش.

'''توجه کن که هنوز نباید مادربرد رو کاملا از گوشی بیرون بکشی، چون هنوز چند تا کابل بهش وصله!'''

← تو این مرحله باید خیلی مراقب باشی که کابل‌های آنتن که به پایین مادربرد وصل شدن، کشیده نشن و پاره نشن.

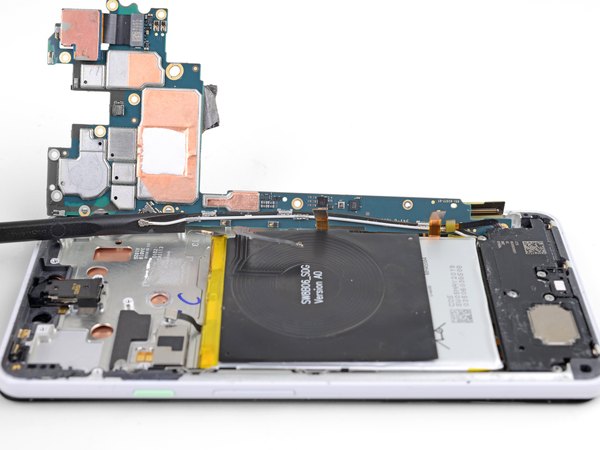

نیمه بالایی مادربرد رو یه کم بیار بالا تا از قاب گوشی فاصله بگیره. حالا لبه سمت چپ مادربرد رو بچرخون و برد رو سمت راست گوشی تکیه بده تا بتونی به زیرش دسترسی داشته باشی.

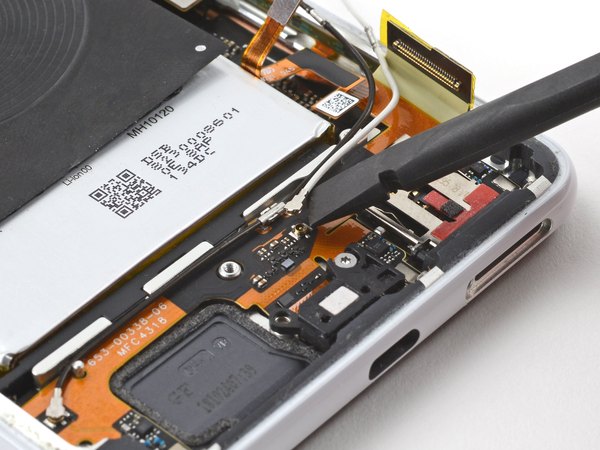

از قسمت تخت اسپاجر استفاده کن تا کابل‌های کواکسیال آنتن (یکی مشکی و یکی سفید) رو از گیره‌های روی مادربرد جدا کنی.

این کابل‌ها خیلی ظریفن و گیره‌ها هم سفت نگهشون داشتن. پس عجله نکن و اسپاجر رو تا جایی که می‌تونی نزدیک به پایه گیره قرار بده و اهرم کن.

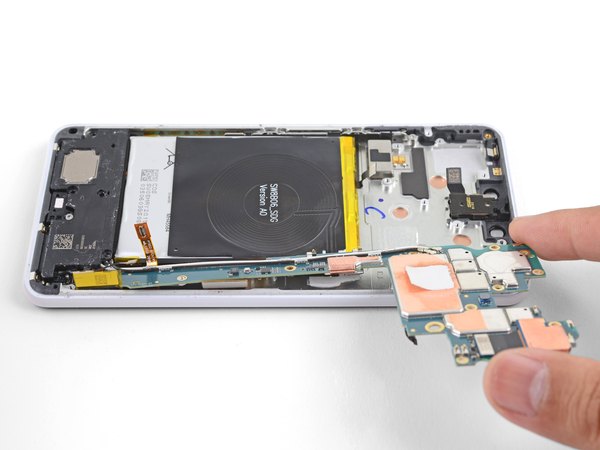

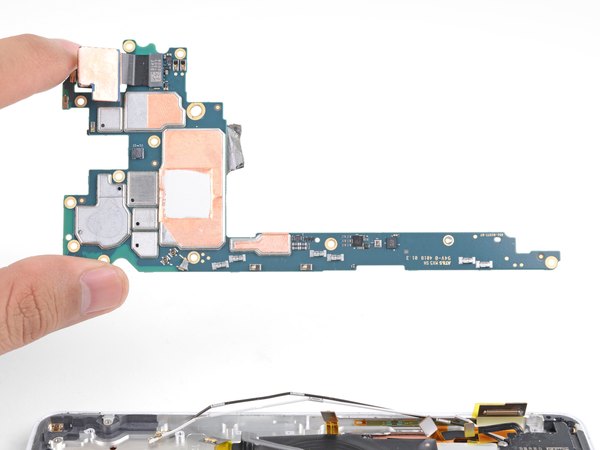

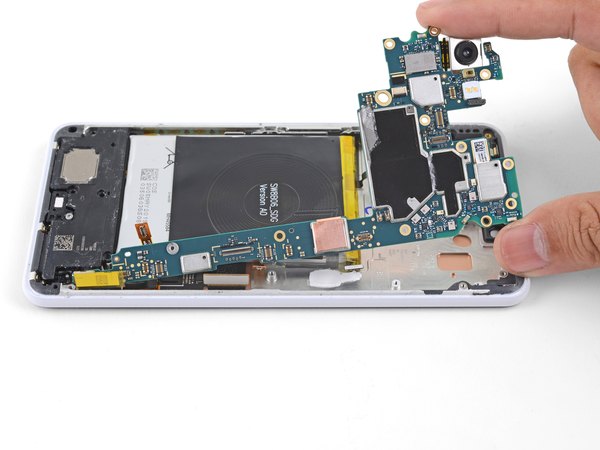

حالا که همه کابل‌ها جدا شدن، مادربرد رو به طور کامل از گوشی خارج کن و یه جای مطمئن بذار.

اگه قرار نیست مادربرد رو عوض کنی از این مرحله بگذر، ولی اگه می‌خوای مادربرد جدید بندازی باید دوربین رو انتقال بدی:

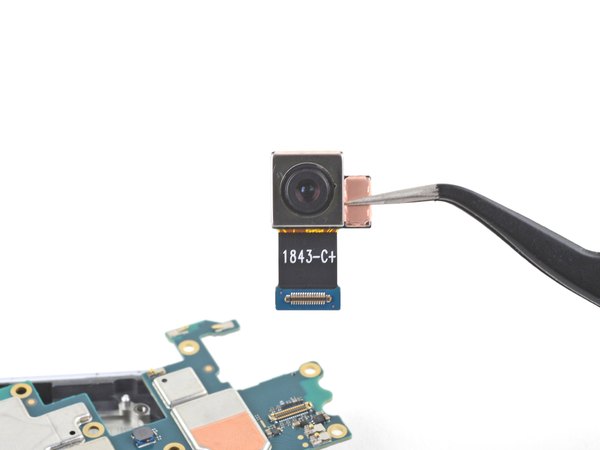

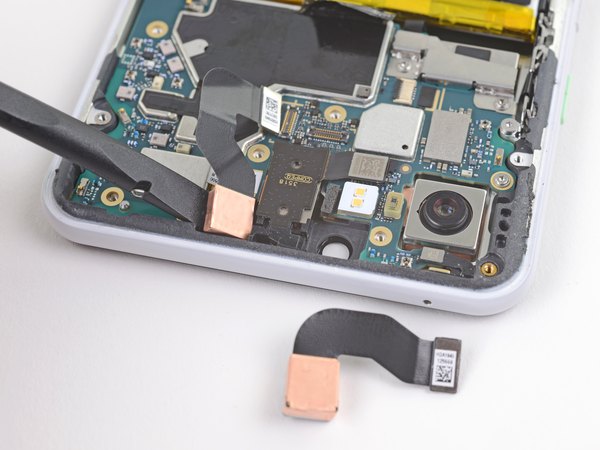

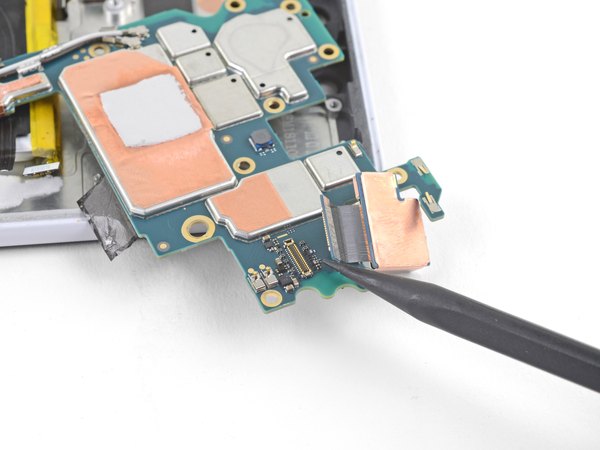

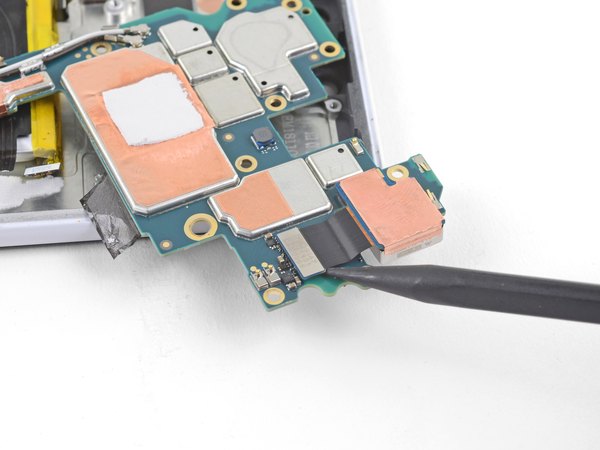

با نوک اسپاجر کانکتور دوربین اصلی (پشتی) رو از روی مادربرد جدا کن. دوربین رو بردار و روی مادربرد جدیدت نصب کن.

همیشه قطعه جدید رو با قطعه فابریک مقایسه کن. ممکنه لازم باشه بعضی از پدهای حرارتی یا چسب‌ها رو از قطعه قدیمی به جدید منتقل کنی.

اگه تو مراحل قبلی مادربرد رو کاملا درآوردی، پیچ بالا سمت راست بلندگو رو همون موقع باز کردی و دیگه نیازی نیست نگرانش باشی.

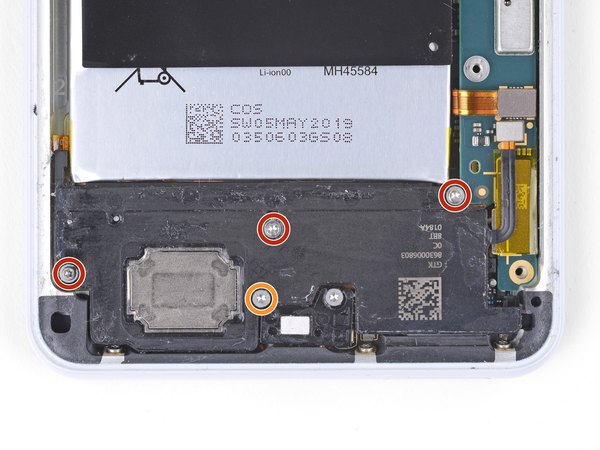

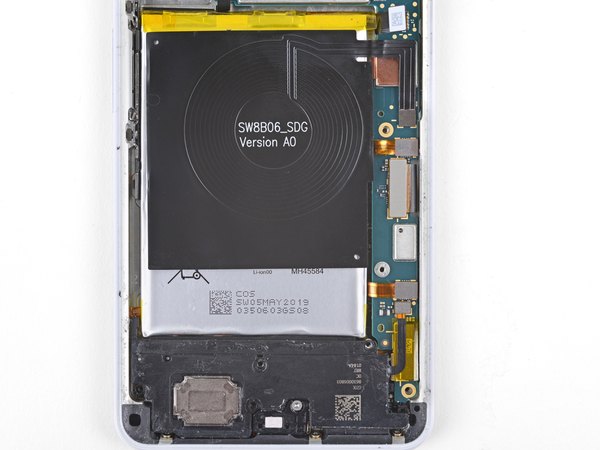

چهار تا پیچ Torx T3 دیگه که بلندگو رو نگه داشتن باز کن:

← سه تا پیچ 4 میلی‌متری

← یه پیچ 3٫9 میلی‌متری

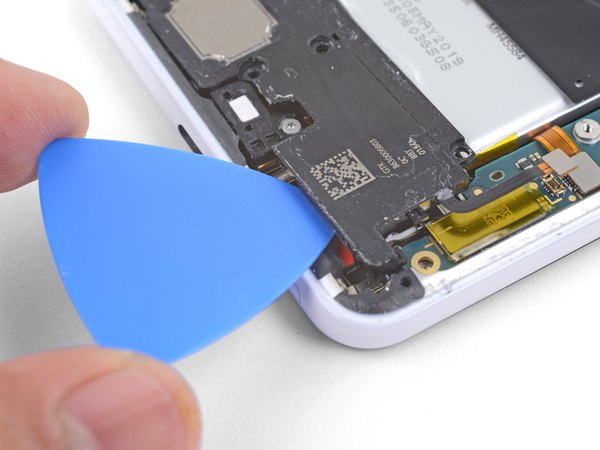

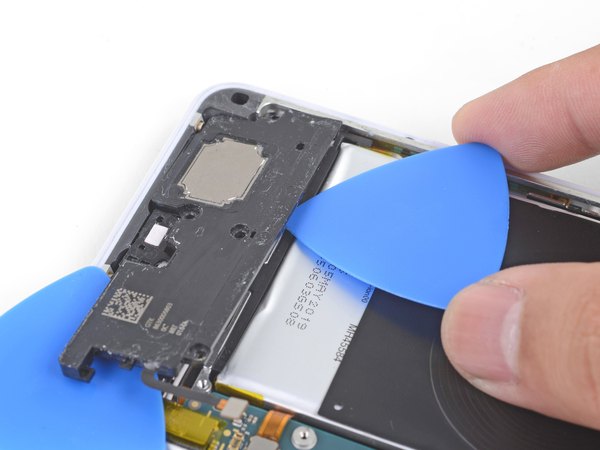

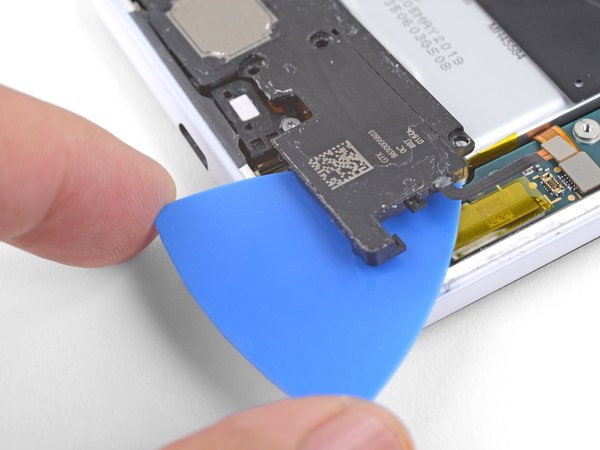

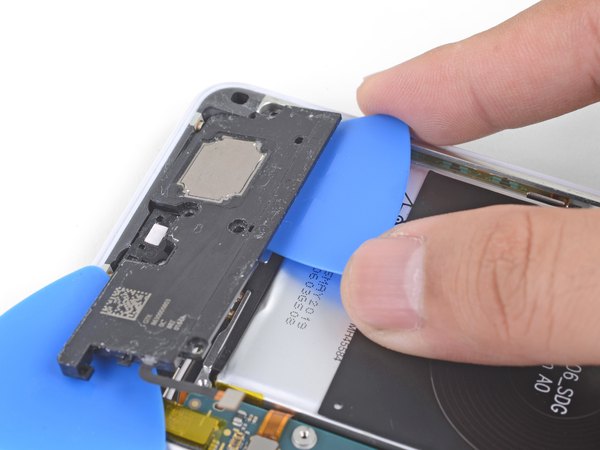

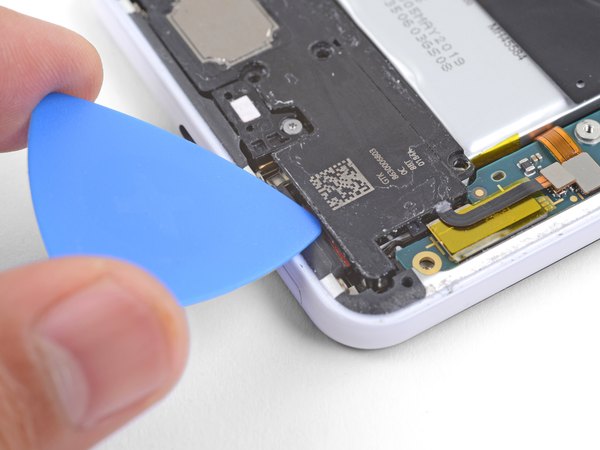

نوک یه پیک پلاستیکی رو ببر زیر گوشه سمت راست و پایین بلندگو. پیک رو زیر بلندگو حرکت بده تا سمت راستش یه مقدار شل بشه.

حالا نوک پیک رو از لبه بالایی بلندگو (دقیقا زیر باتری) وارد کن. پیک رو بکش تا واشر چسبی که زیر بلندگو قرار داره بریده بشه.

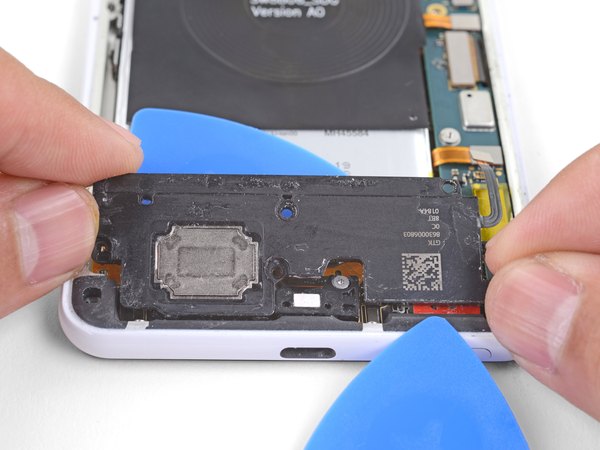

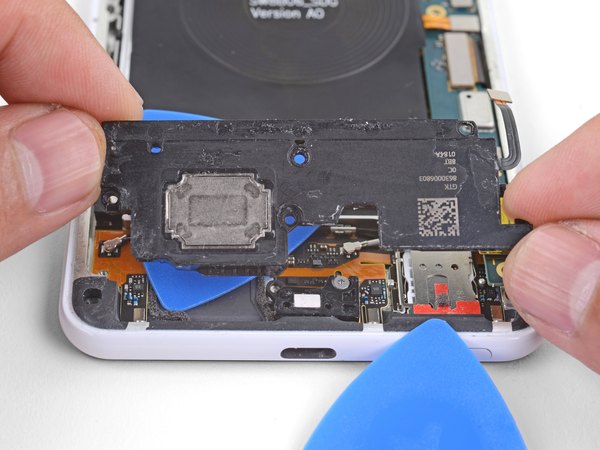

بلندگو رو خیلی آروم به سمت بالا بکش و اگه جایی با چسب گیر کرده بود، ملایم جداش کن. بلندگو رو از گوشی خارج کن.

قبل از اینکه موقع بستن گوشی بلندگو رو سر جاش بذاری، بهتره چسب‌های قدیمی روی شاسی رو تمیز کنی و در صورت نیاز از چسب جدید استفاده کنی.

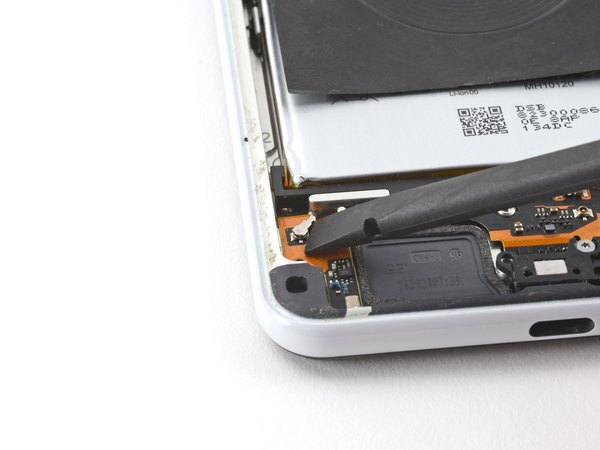

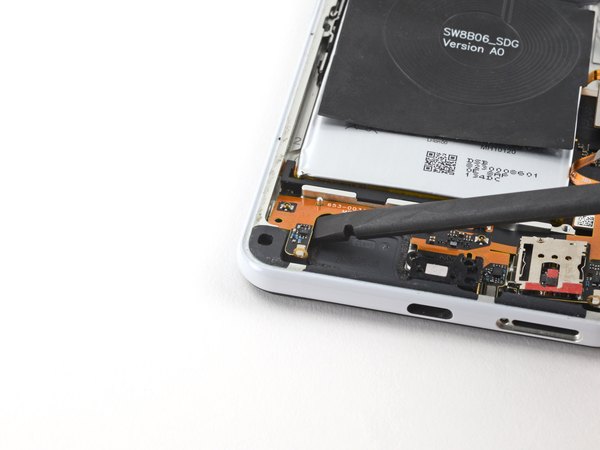

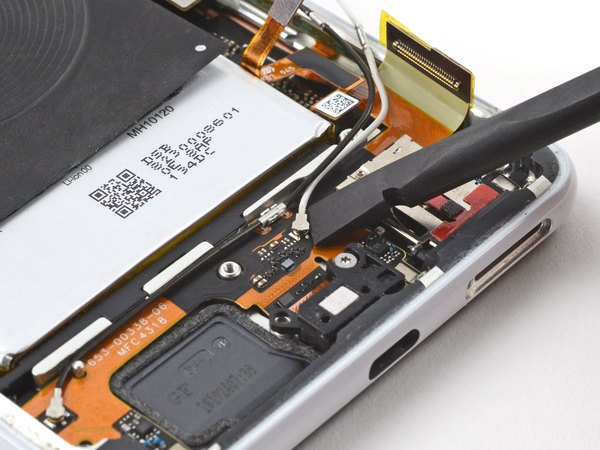

با سر تخت اسپاجر، کانکتور کابل کواکسیال سفید رنگ رو از روی برد شارژ (پایین گوشی) به سمت بالا اهرم و جدا کن.

کابل سفید آنتن رو به طور کامل از داخل شیارش در بیار و از گوشی خارج کن.

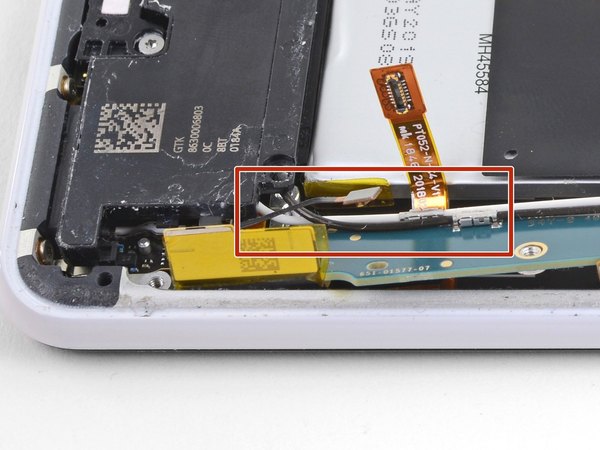

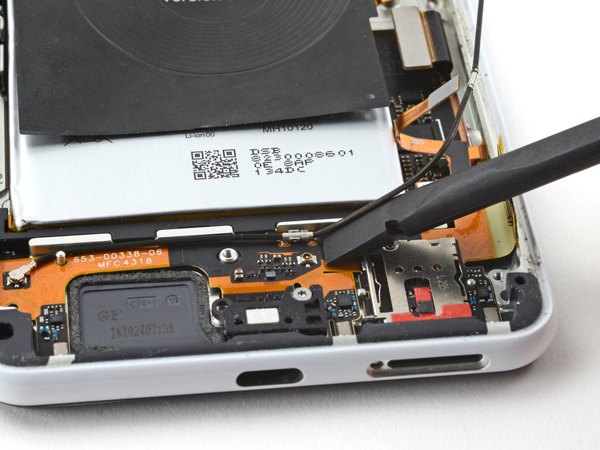

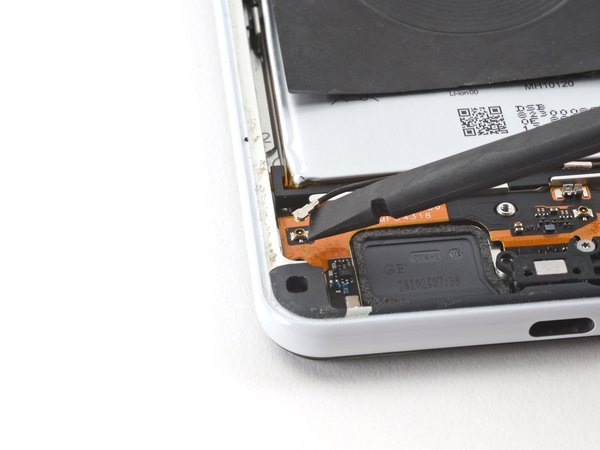

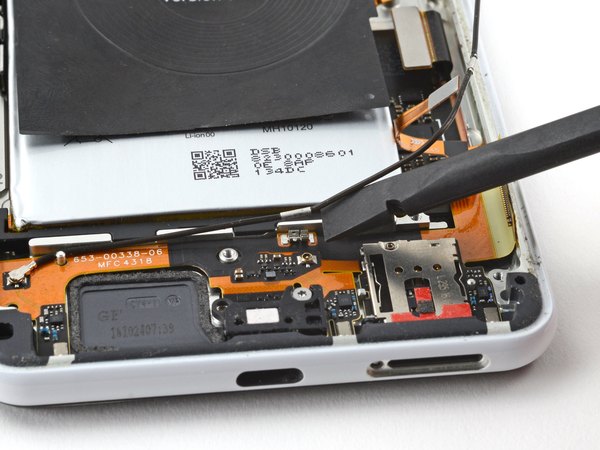

دوباره از قسمت تخت اسپاجر استفاده کن تا کابل کواکسیال مشکی رنگ رو از گیره‌ای که روی برد شارژ قرار داره، بیرون بیاری.

حالا کانکتور کابل مشکی رو با اسپاجر از روی سوکت برد شارژ جدا کن.

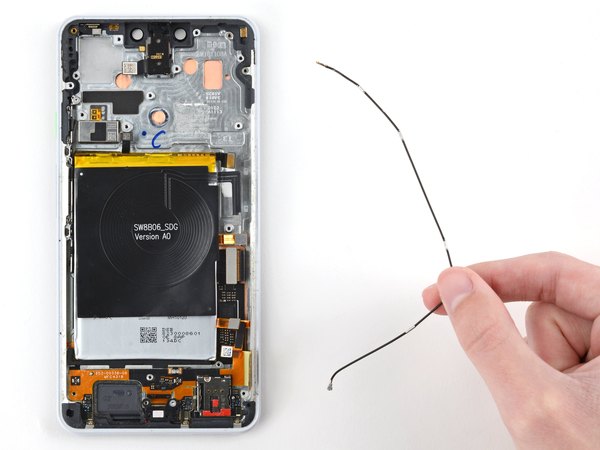

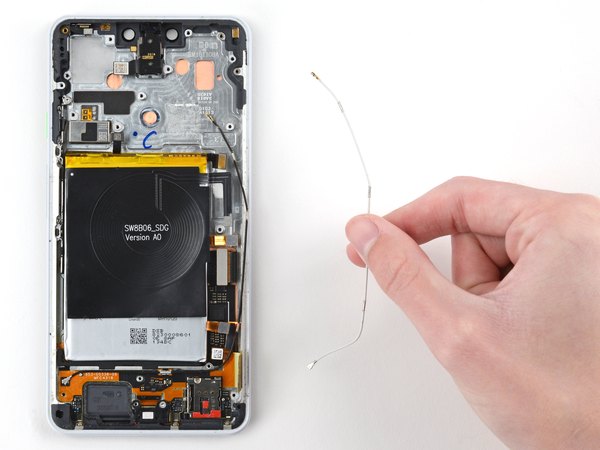

کابل آنتن مشکی رنگ رو هم کاملا از مسیرش خارج کن و کنار بذار.

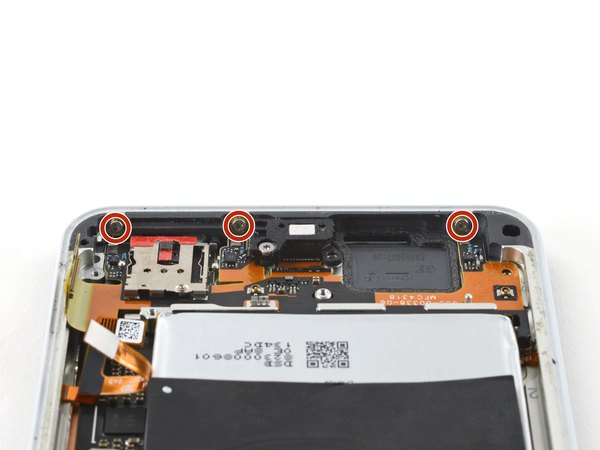

← با پیچ‌گوشتی Torx T3، سه تا پیچ 2٫4 میلی‌متری که برد شارژ رو به شاسی متصل کردن باز کن.

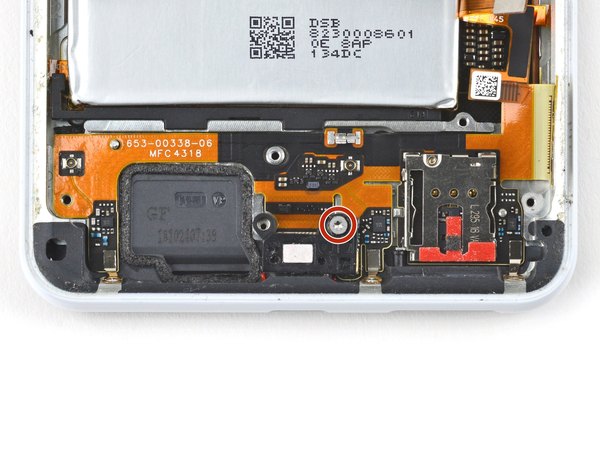

← پیچ 3٫9 میلی‌متری که روی براکت پورت USB-C قرار داره رو هم با همون پیچ‌گوشتی باز کن.

اگه خشاب سیم‌کارت رو همون اول کار درنیاوردی، الان حتما این کار رو بکن چون بدون برداشتن خشاب، برد شارژ خارج نمیشه.

سمت راست برد شارژ توسط یه گیره کوچیک پلاستیکی کنار ریدر سیم‌کارت به شاسی گیر کرده.

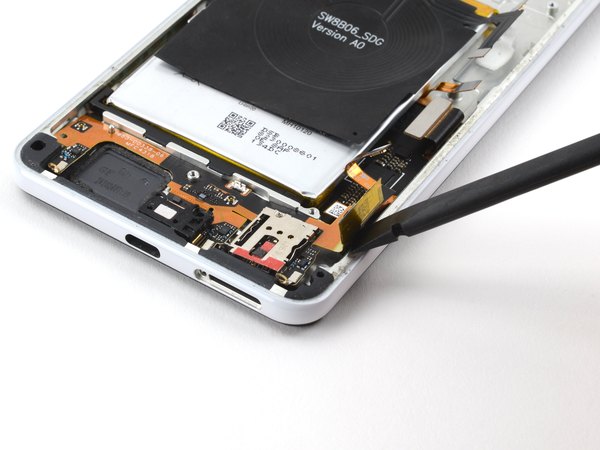

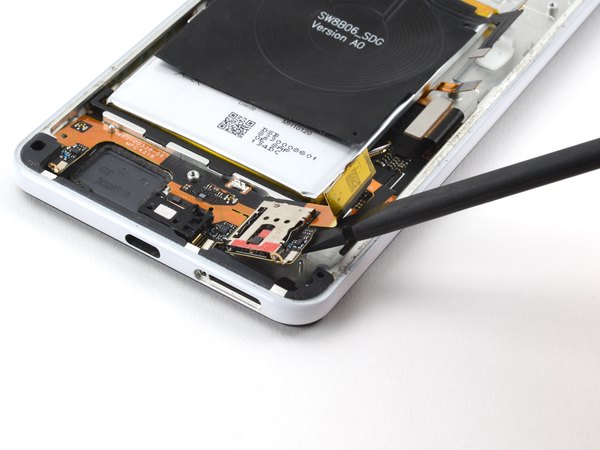

سر تخت اسپاجر رو ببر زیر سمت راست برد شارژ و آروم فشار بده تا از گیره‌اش آزاد بشه.

سمت چپ برد شارژ هم با یه پین کوچیک و یکم چسب نگه داشته شده.

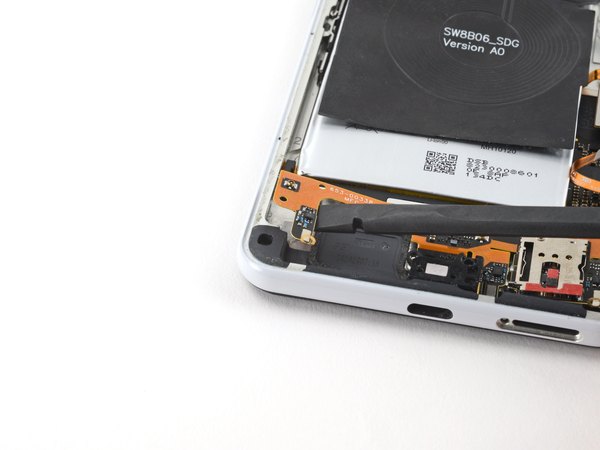

سر تخت اسپاجر رو ببر زیر قسمت سمت چپ برد شارژ. به سمت بالا اهرم کن تا این سمت هم از روی شاسی جدا بشه.

پورت USB-C با یه واشر قرمز رنگ تو جای خودش محکم شده. ممکنه لازم باشه برد شارژ رو یکم به سمت عقب و جلو تکون بدی تا از شاسی کنده بشه.

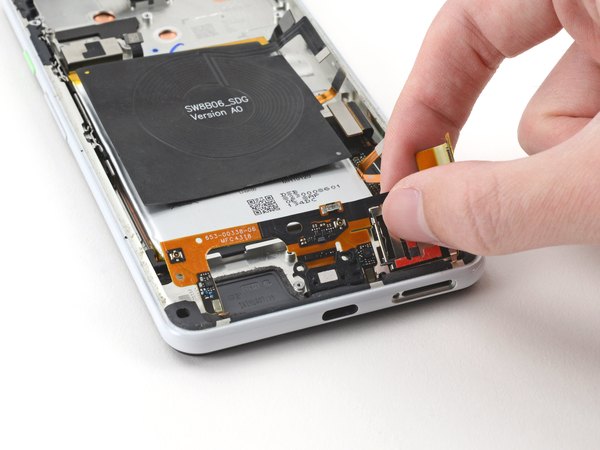

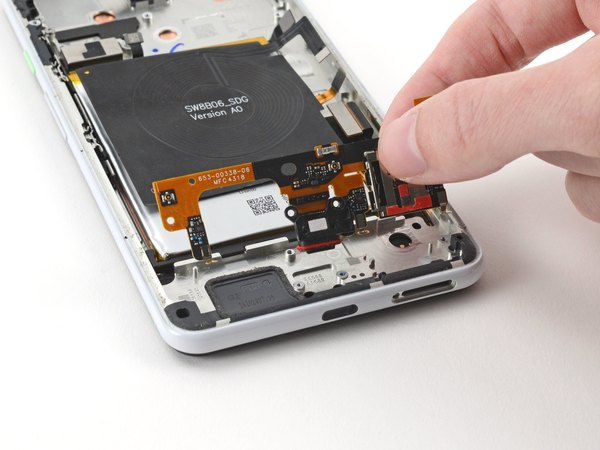

حالا کل مجموعه برد شارژ رو از گوشی بیرون بیار.

موقع بستن گوشی، حواست باشه که کابل سنسور فشاری سمت راست باید روی کابل پورت USB-C قرار بگیره.

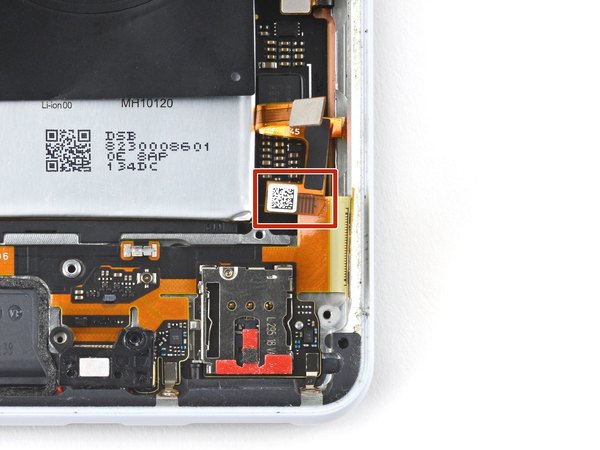

← کابل سنسور فشاری سمت راست، دقیقا کنار گوشه سمت راست و پایین باتری قرار داره.

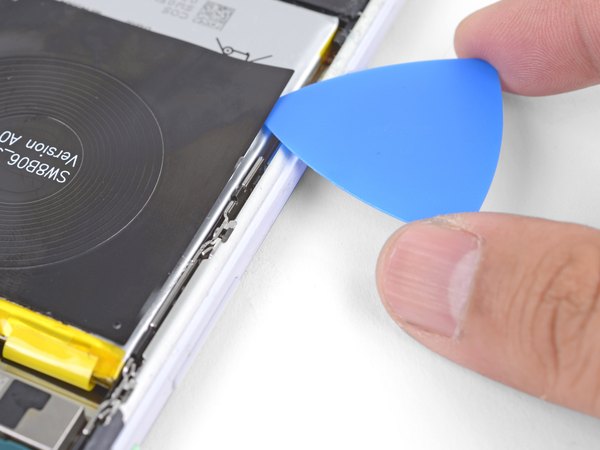

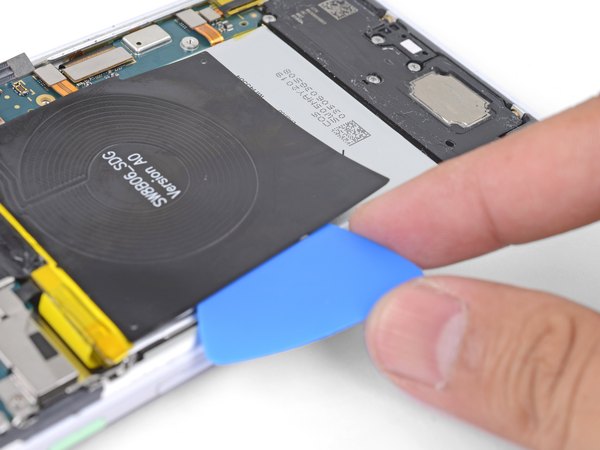

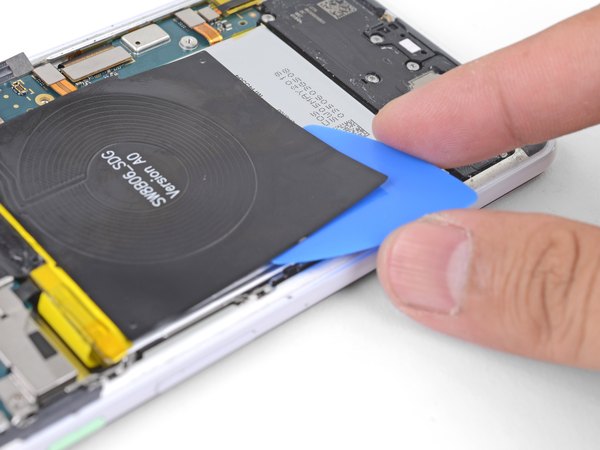

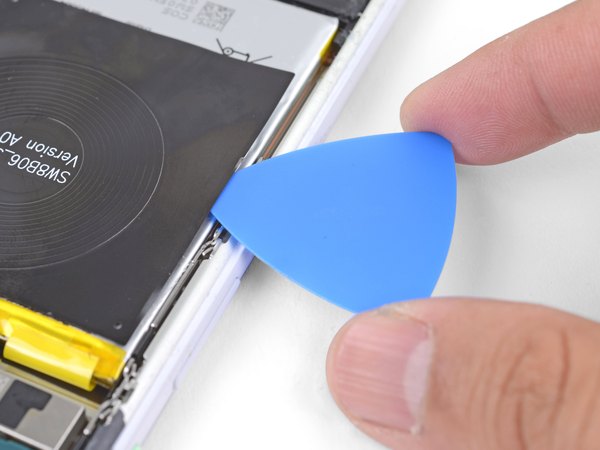

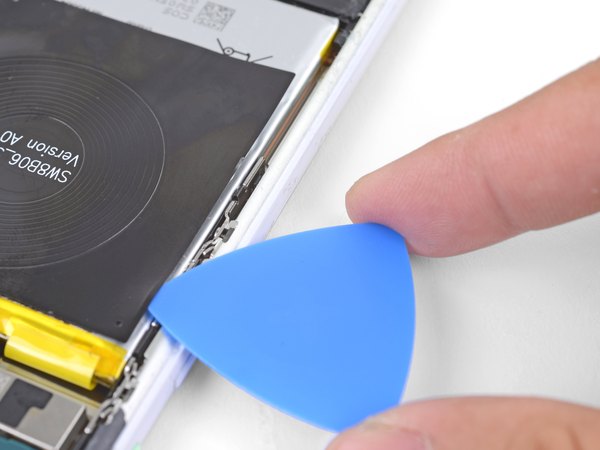

نوک یه پیک پلاستیکی رو آروم ببر زیر یکی از لبه‌های سیم‌پیچ شارژ وایرلس که روی باتری قرار داره. پیک رو در امتداد لبه‌ها بکش تا چسبش شل بشه.

تا جایی که می‌تونی پیک رو عمیق ببر زیر سیم‌پیچ، اما بی‌نهایت مراقب باش که نوک پیک به هیچ وجه پوسته باتری رو سوراخ نکنه.

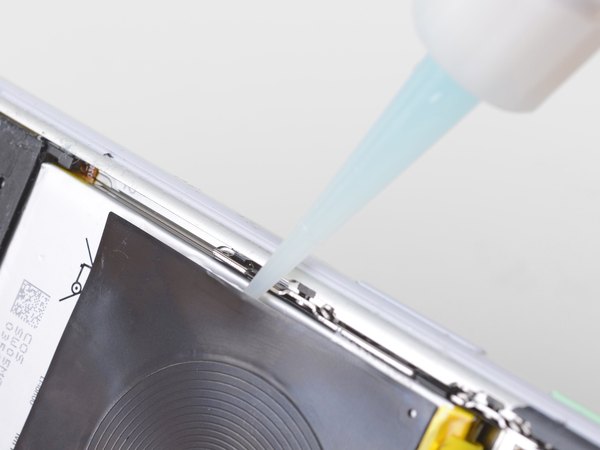

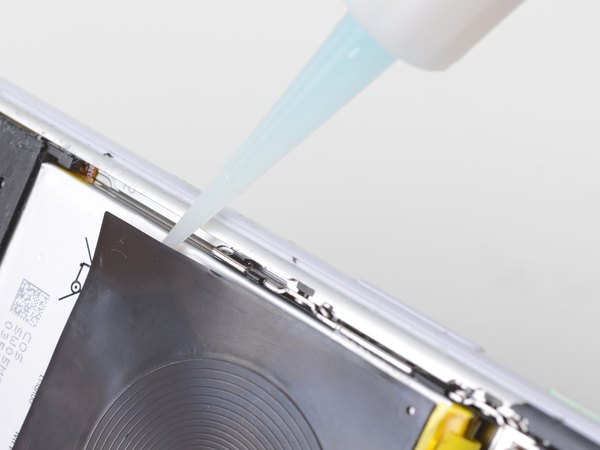

همون لبه‌ای که پیک انداختی زیرش رو یکم به سمت بالا نگه دار. گوشی رو تو همون حالت شیب‌دار نگه دار و چند قطره حلال چسب یا الکل ایزوپروپیل (بالای 90 درصد) رو زیر لبه سیم‌پیچ بریز. یکی دو دقیقه صبر کن تا الکل یا حلال بتونه چسب رو حسابی نرم کنه.

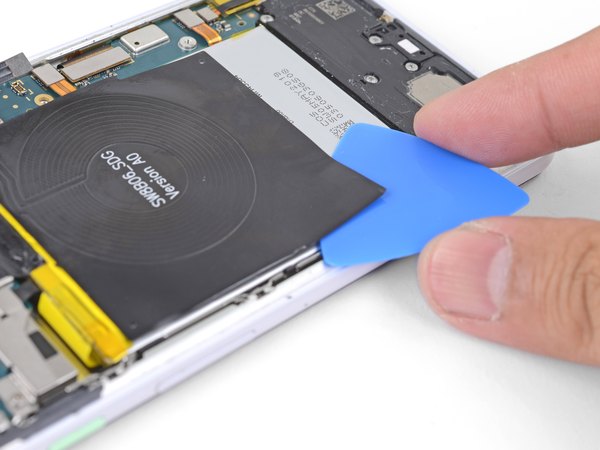

قسمت تخت یه پیک رو زیر گوشه سیم‌پیچ شارژ وایرلس قرار بده. پیک رو با فشار ملایم به سمت داخل هل بده تا بقیه چسب‌ها هم ول کنن. بیشتر چسب‌ها دور تا دور این سیم‌پیچ هستن. با پیک آروم دورش بچرخ تا کاملا آزاد بشه.

اگه دیدی چسب‌ها هنوز سفتن، دوباره گوشی رو شیب بده و چند قطره دیگه حلال چسب بریز.

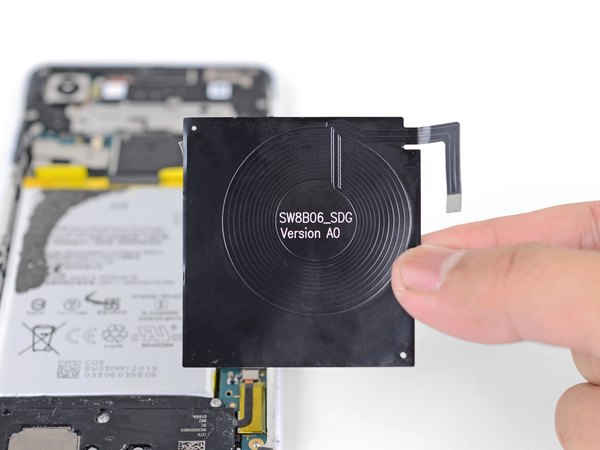

حالا می‌تونی سیم‌پیچ شارژ وایرلس رو به طور کامل برداری.

برای نصب سیم‌پیچ روی باتری جدید:

اول با یکم الکل و یه پارچه بدون پرز، سطح باتری رو تمیز کن. '''خیلی مراقب باش به باتری فشار نیاری یا سوراخش نکنی.''' برای اینکه جای دقیق سیم‌پیچ رو پیدا کنی، اول کانکتورش رو به مادربرد وصل کن تا دقیق سر جاش قرار بگیره. پلاستیک روی چسب سیم‌پیچ رو بکن. سیم‌پیچ رو روی باتری بخوابون و با دست فشار بده تا قشنگ بچسبه.

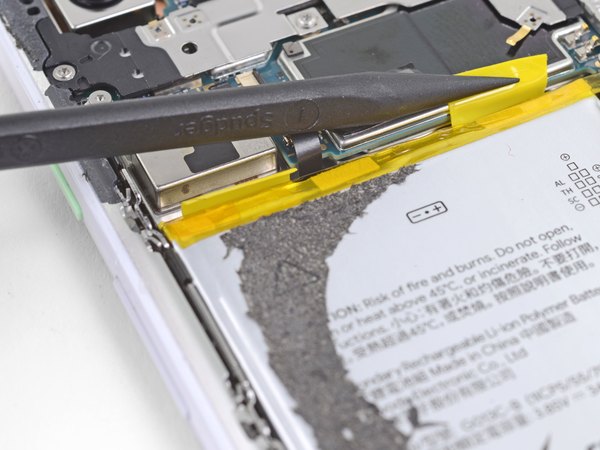

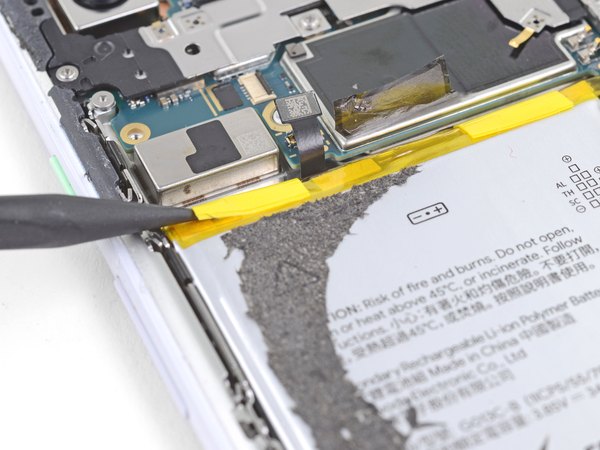

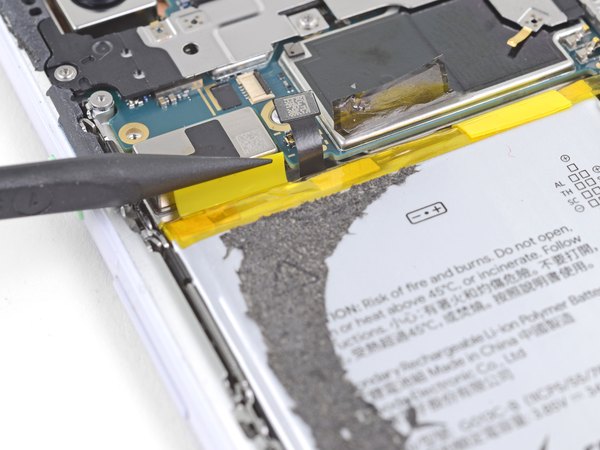

نوک اسپاجر رو با احتیاط ببر زیر نوار چسب‌های زرد رنگی که روی لبه بالایی باتری تا شدن. این زبانه‌ها رو از روی باتری بلند کن و بازشون کن.

قسمت بالای باتری لبه‌های تیزی داره که موقع کشیدن چسب‌ها ممکنه باعث پاره شدن نوار چسب بشن.

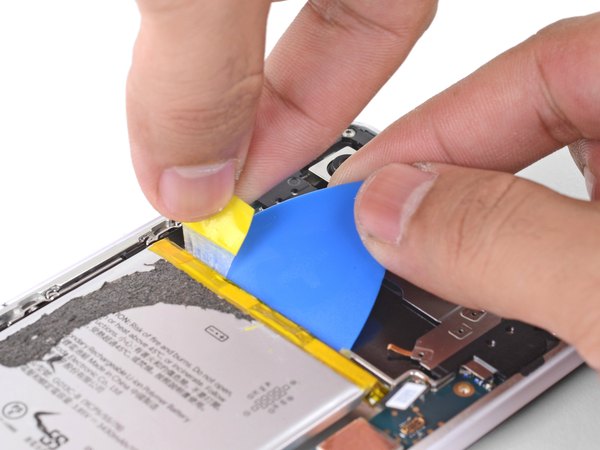

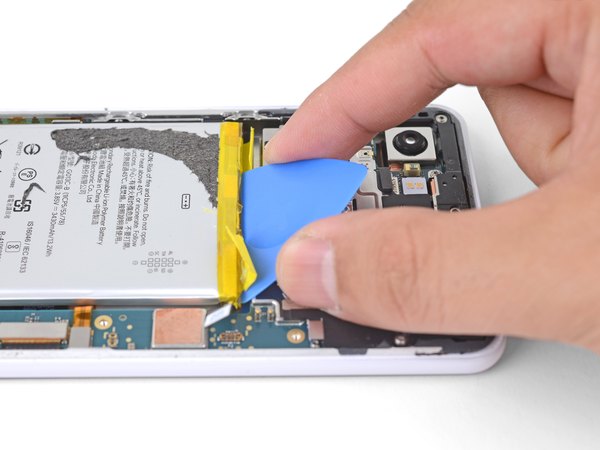

لبه تخت یه پیک رو وارد شکاف بالای باتری (دقیقا پشت همون زبانه زرد رنگ) بکن. پیک رو محکم همونجا گیر بده. این پیک هم به عنوان اهرم عمل می‌کنه و هم نمی‌ذاره لبه‌های تیز شاسی، چسب باتری رو پاره کنن.

زبانه چسب زرد رنگ رو بگیر و با یه نیروی ثابت و آروم به سمت خودت بکش. سعی کن زاویه دستت تا حد امکان خوابیده باشه (یعنی چسب رو مستقیم به سمت بالا نکشی). همزمان که داری چسب رو می‌کشی، پیک پلاستیکی رو هم زیر باتری محکم نگه دار تا به عنوان یه تکیه‌گاه عمل کنه.

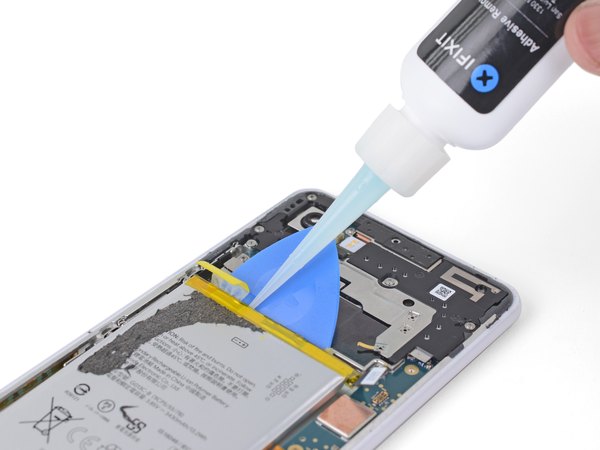

اگه حس کردی چسب گیر کرده و بیرون نمیاد، می‌تونی چند قطره حلال چسب یا الکل تو همون شکاف بریزی تا چسب نرم بشه. معمولا با این کار هر دو تا چسب با هم شل میشن.

همین مراحل رو برای زبانه دوم چسب باتری هم انجام بده.

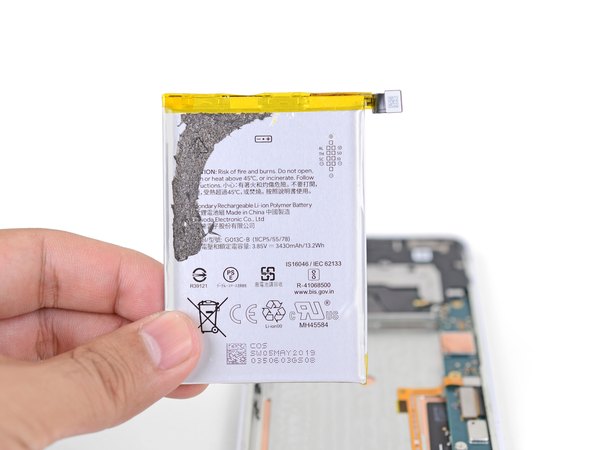

حالا که چسب‌ها رو بیرون کشیدی، باتری رو به راحتی از گوشی خارج کن.

باتری‌ای که یک بار از گوشی خارج شده رو دیگه نباید استفاده کنی، چون ممکنه فرمش به هم خورده باشه و خطرناک باشه. حتما یه باتری جدید جایگزینش کن.

برای نصب باتری جدید این کارها رو بکن:

با یکم الکل ایزوپروپیل و یه پارچه تمیز، محفظه باتری رو از هر چی چسب قدیمی مونده پاک کن. باتری جدید رو ''موقتا'' به مادربرد وصل کن تا خیالت راحت بشه که جاش دقیقا درسته. چسب‌های مخصوص باتری رو کف شاسی بچسبون. باتری رو بخوابون سر جاش و محکم فشار بده. در آخر کانکتور باتری رو دوباره قطع کن تا بتونی بقیه قطعات رو با خیال راحت ببندی.

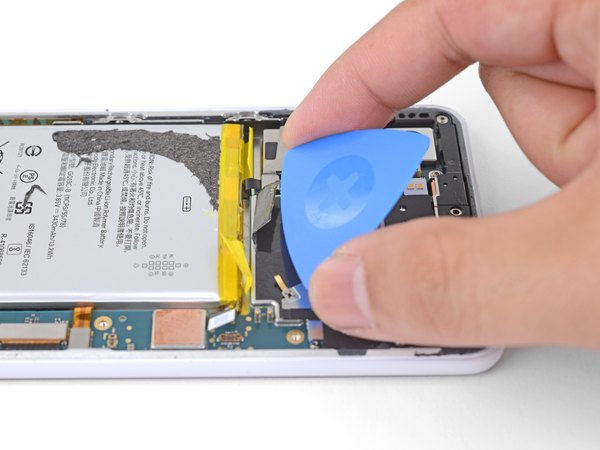

یه پیک پلاستیکی رو بین شاسی گوشی و لبه کناری موتور ویبره قرار بده. پیک رو ببر زیر ویبراتور تا چسبی که اون رو به شاسی چسبونده از بین بره.

اگه چسبش خیلی سفت بود، می‌تونی کیسه آب گرم رو حدود یک دقیقه روی قسمت موتور ویبره قرار بدی.

با کمک یه پنس یا انگشت خودت، موتور ویبره رو از جاش در بیار.

اسپیکر مکالمه با یه چسب نسبتا ضعیف به شاسی چسبیده.

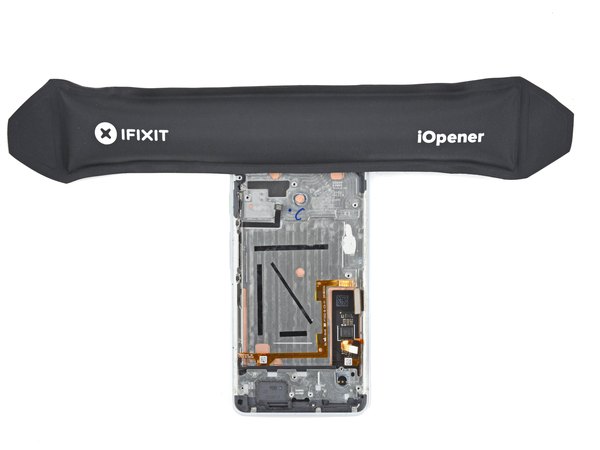

کیسه آب گرم (iOpener) رو بردار و حدود دو دقیقه روی لبه بالایی گوشی قرار بده تا چسبش نرم بشه.

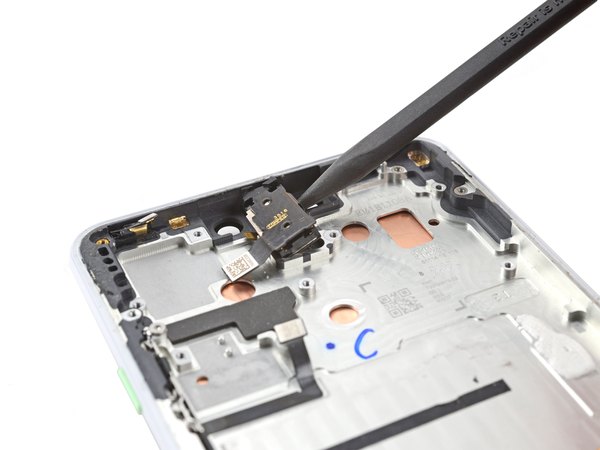

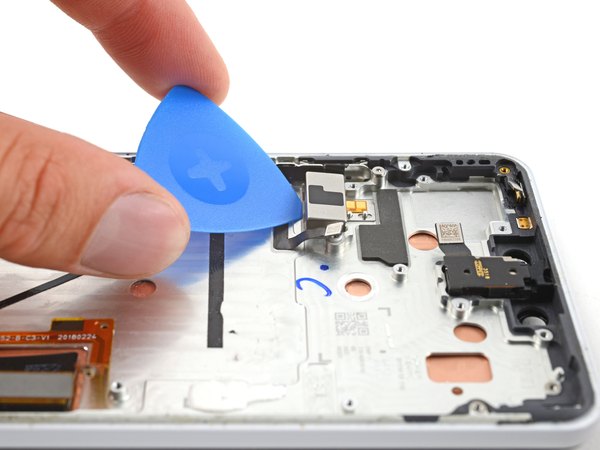

نوک اسپاجر رو بین شاسی و لبه کناری اسپیکر مکالمه قرار بده. با اسپاجر اسپیکر رو به سمت بالا اهرم کن تا چسبش جدا بشه.

اسپیکر مکالمه رو با دست از روی شاسی بردار.

ماژول میکروفون هم با یه لایه چسب نازک روی شاسی نشسته.

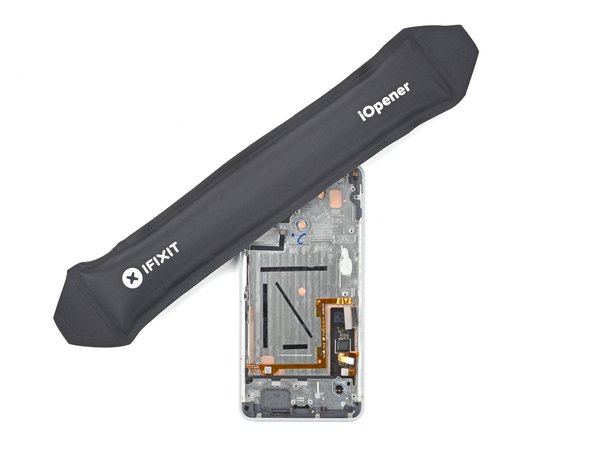

کیسه آب گرم رو این بار سمت چپ و بالای گوشی بذار و دو دقیقه زمان بده.

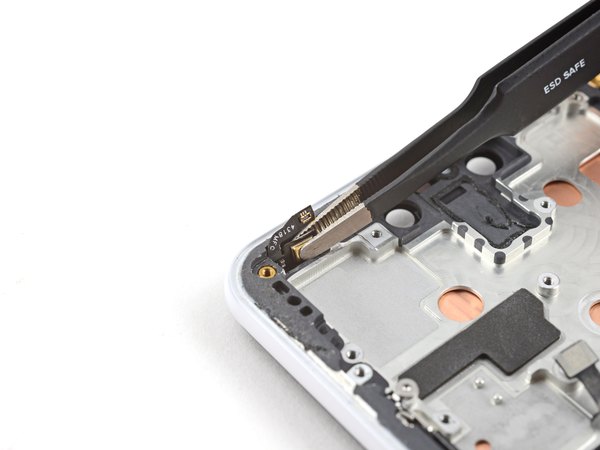

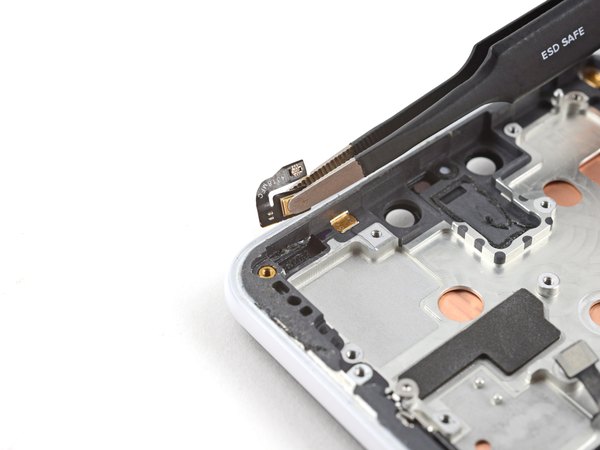

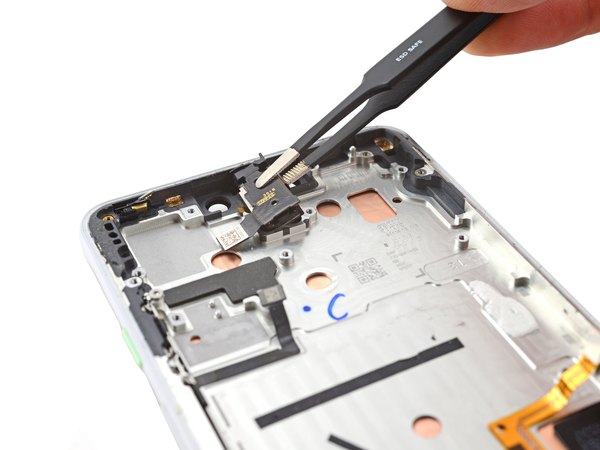

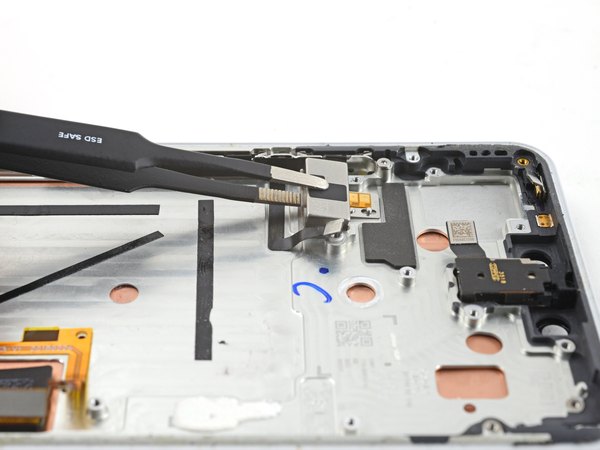

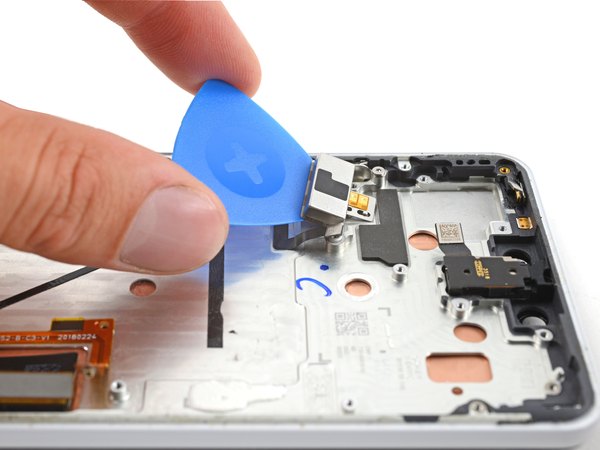

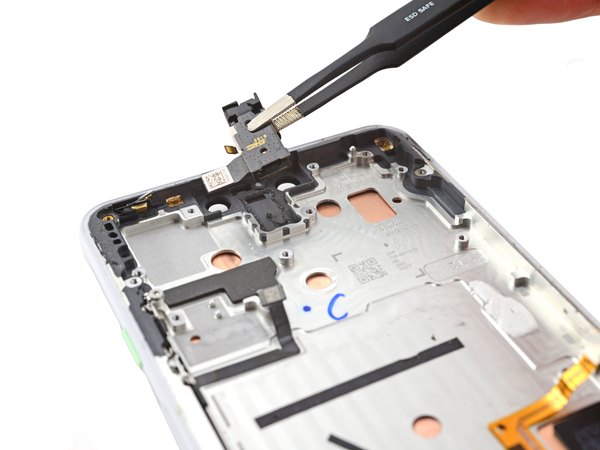

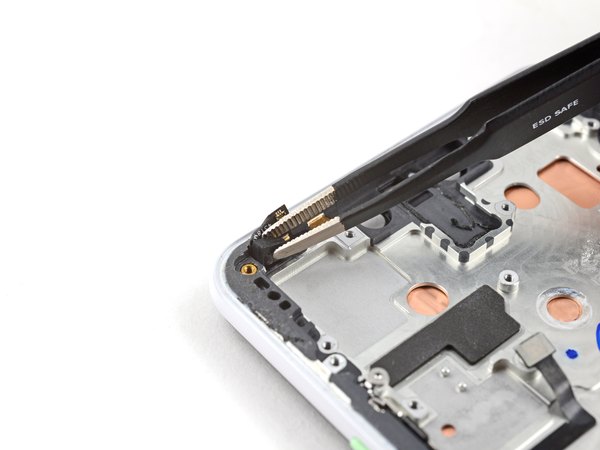

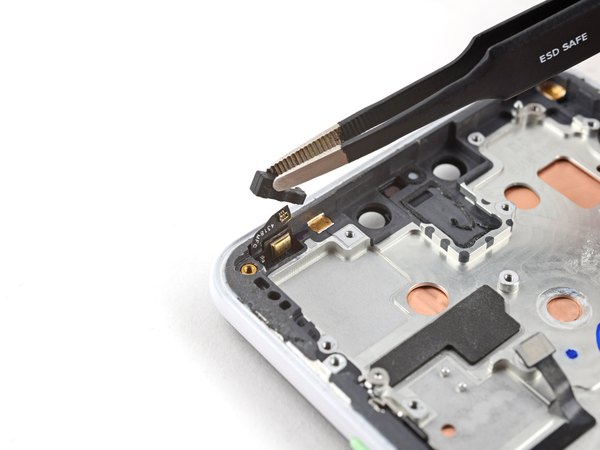

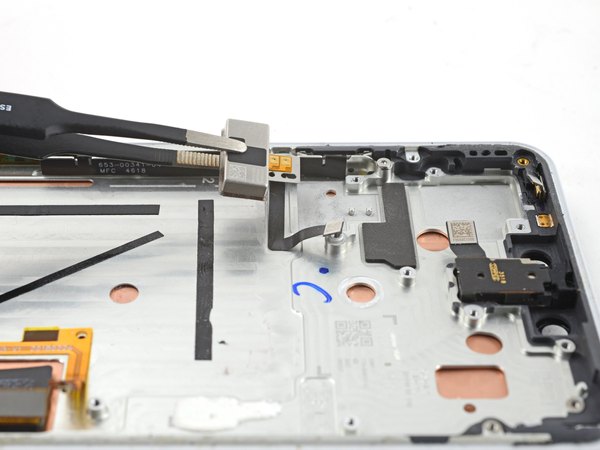

با یه پنس، براکت لاستیکی کوچیکی که بین ماژول میکروفون و حفره روی شاسی قرار داره رو بیرون بیار.

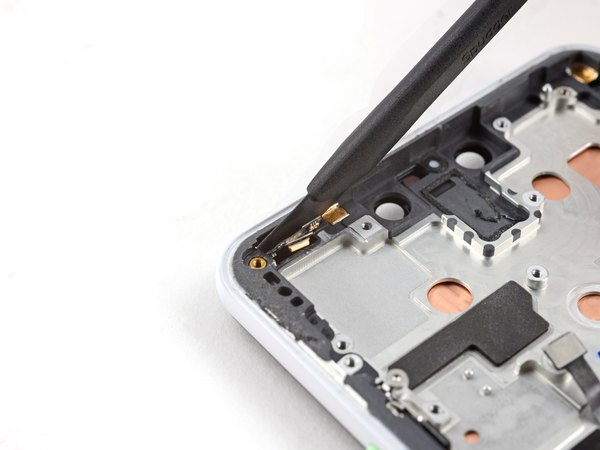

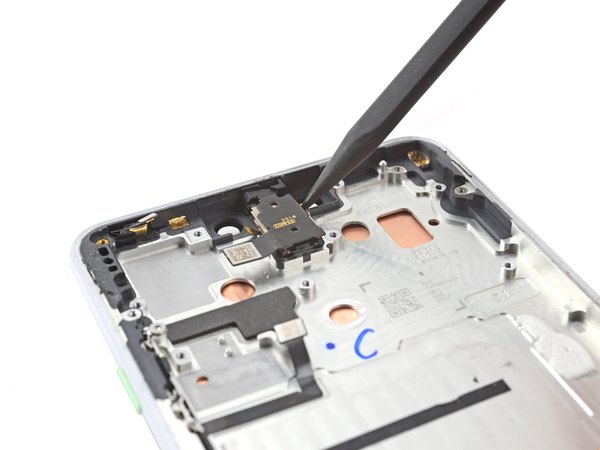

یه اسپاجر تیغه‌ای (مدل Halberd) رو بین ماژول میکروفون و لبه شاسی قرار بده. اسپاجر رو به سمت پایین بکش و به طرف باتری اهرم کن تا چسب زیر ماژول باز بشه.

با پنس یا دستت، ماژول میکروفون رو هم از گوشی در بیار.

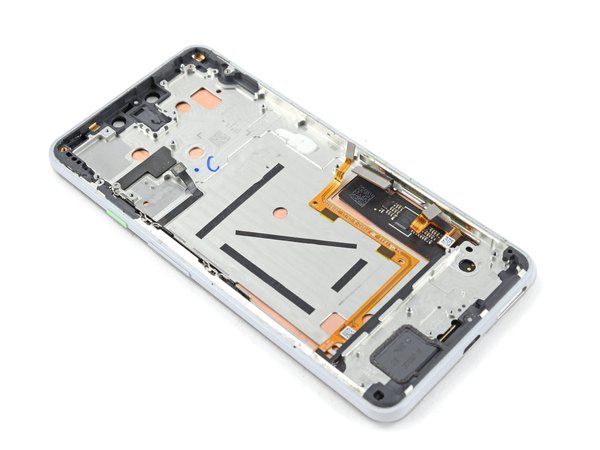

خب! الان دیگه تمام قطعات رو جدا کردیم و فقط خود ال‌سی‌دی با شاسی متصل بهش برات باقی مونده.

بهت تبریک می‌گم! با موفقیت تمام قطعات رو از روی فریم باز کردی و حالا فقط کافیه همین مسیر رو برعکس بری تا تک‌تک قطعات رو روی صفحه نمایش جدیدت سوار کنی. حتما قبل از اینکه بخوای قاب پشتی رو برای همیشه بچسبونی، فلت ال‌سی‌دی رو وصل کن، گوشی رو روشن کن و تاچ و تصویر رو با دقت تست کن تا خیالت راحت باشه.
