تعویض مجموعه فلاش دوربین کانن PowerShot S500

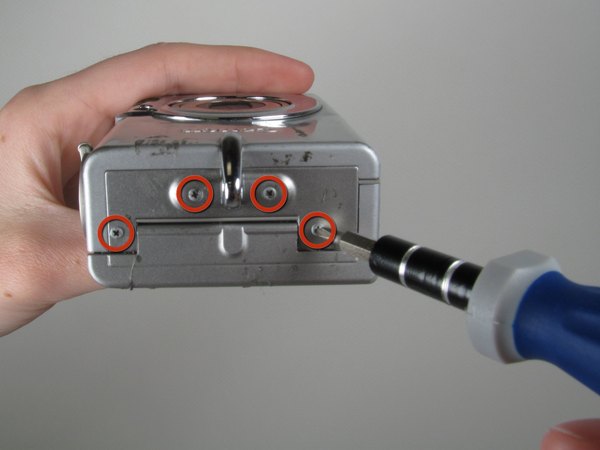

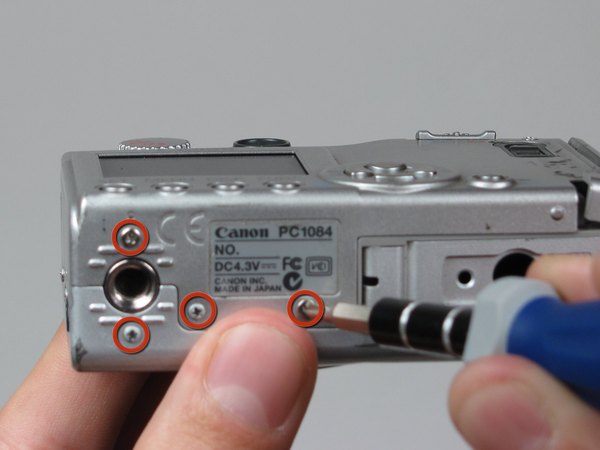

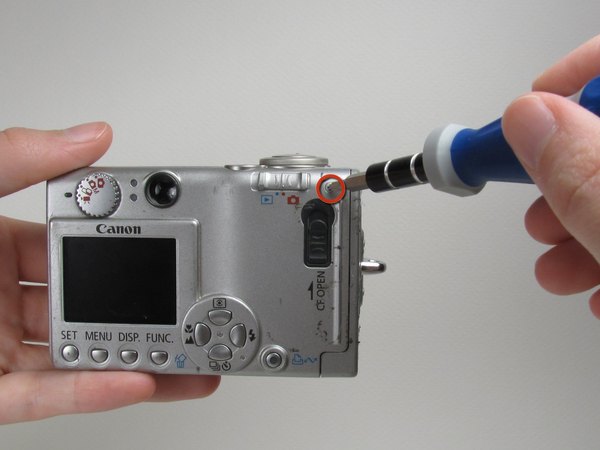

← با استفاده از یه پیچ‌گوشتی چهارسو #0، پنج تا پیچی که روی قاب بدنه می‌بینی رو باز کن.

یکی از این پیچ‌ها دقیقا تو گوشه سمت راست و بالای قاب پشتی قرار گرفته.

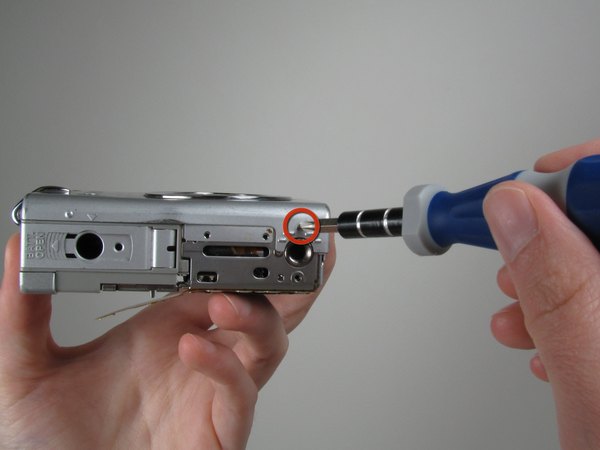

چهار تا پیچ دیگه رو هم می‌تونی زیر دوربین پیدا کنی؛ اونا رو هم با دقت باز کن.

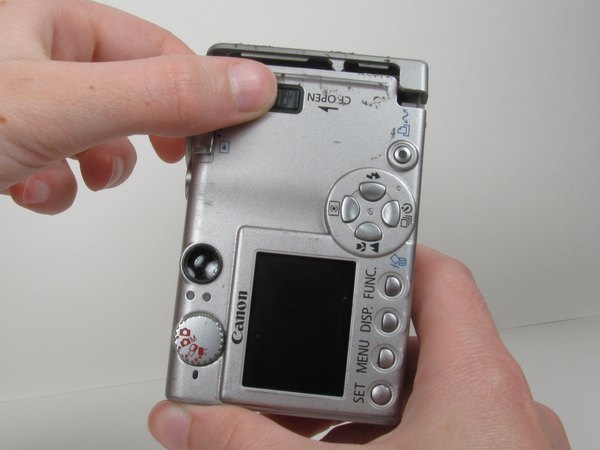

حالا دکمه کشویی درپوش مموری کارت رو به سمت بالای دوربین هول بده تا درپوش باز بشه. وقتی درپوش باز شد، خیلی راحت مموری کارت رو از داخل شیارش بیرون بیار و یه جای امن بذار.

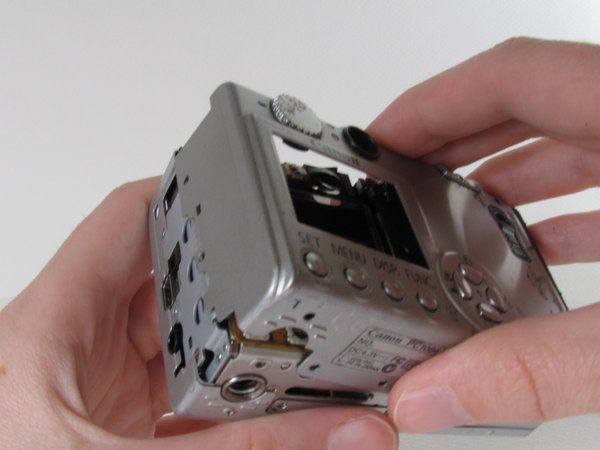

وقتشه که قاب پشتی دوربین رو از روی بدنه اصلی جدا کنی و برش داری.

اگه دیدی قاب یه مقدار گیر داره، می‌تونی خیلی آروم قاب رو به چپ و راست تکون بدی تا خارهای پلاستیکیش آزاد بشن و راحت دربیاد.

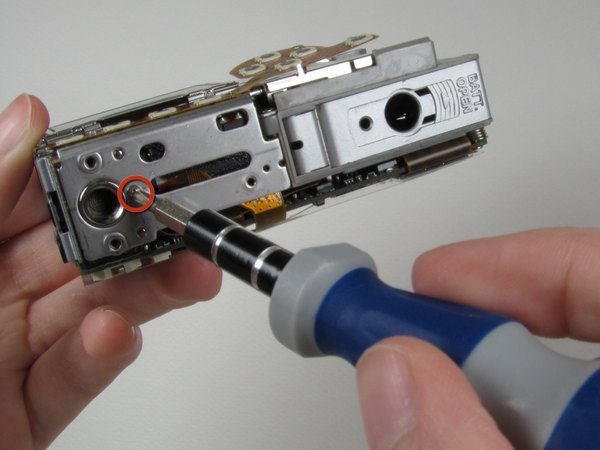

← دوباره پیچ‌گوشتی چهارسو #0 رو بردار و چهار تا پیچی که بغل قاب هستن به همراه یه پیچی که زیر دوربین قرار داره رو باز کن.

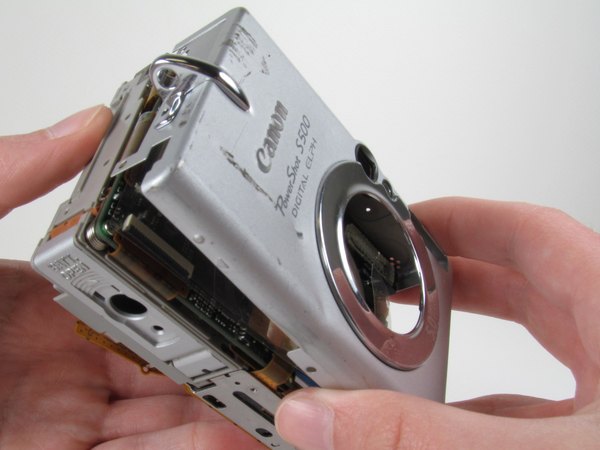

حالا می‌تونی قاب جلویی رو هم از بدنه اصلی دوربین جدا کنی.

اینجا هم ممکنه قاب راحت جدا نشه؛ پس با احتیاط و تکون‌های خیلی ریز سعی کن قاب رو آزاد کنی.

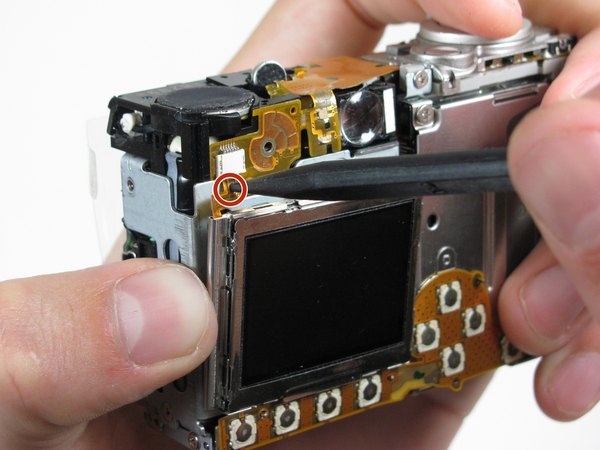

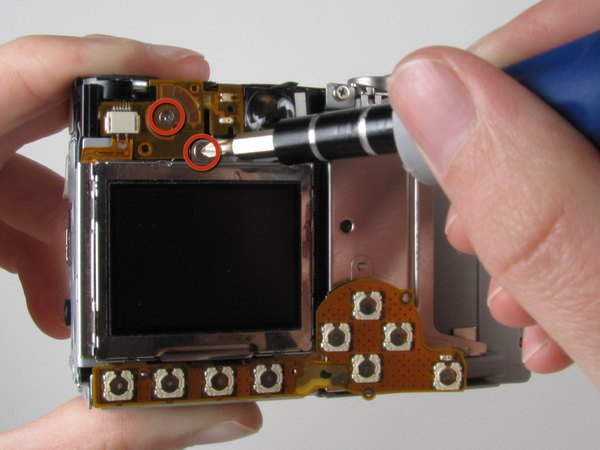

← بالای صفحه نمایش (LCD) دو تا پیچ چهارسو وجود داره. با همون پیچ‌گوشتی #0 اونا رو باز کن.

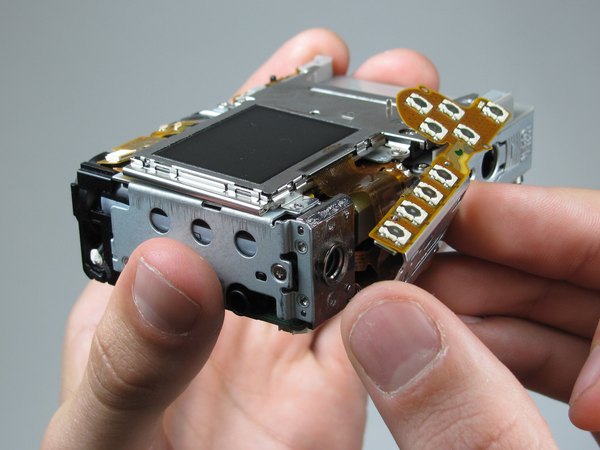

با انگشت شستت، قسمت بالای ال‌سی‌دی رو خیلی آروم از بدنه دوربین فاصله بده.

حواست باشه ال‌سی‌دی رو خیلی محکم به سمت بیرون نکشی، چون فلت اون هنوز به برد وصله و ممکنه پاره بشه.

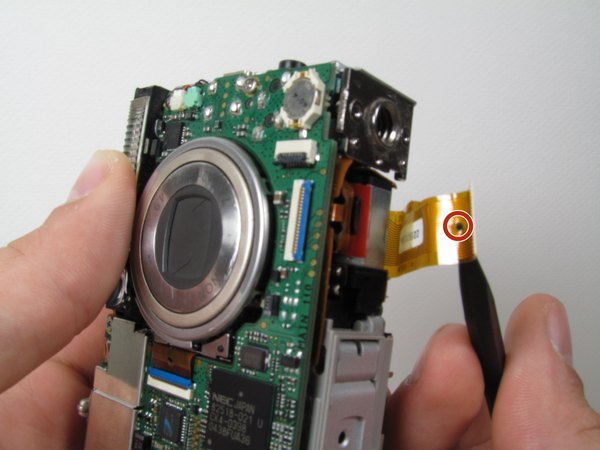

← نوک اسپاجر رو داخل سوراخی که روی فلت (کابل نواری) تعبیه شده بنداز.

با کمک اسپاجر، فلت رو خیلی نرم به سمت پایین بکش تا از سوکت دوربین جدا بشه؛ تو این حالت فلت فقط به خود ال‌سی‌دی وصله.

ال‌سی‌دی هنوز از یه قسمت دیگه به دوربین متصله، پس فعلا نمی‌تونی کامل برش داری.

← یه دونه پیچ چهارسوی دیگه اینجا هست که باید با پیچ‌گوشتی #0 بازش کنی.

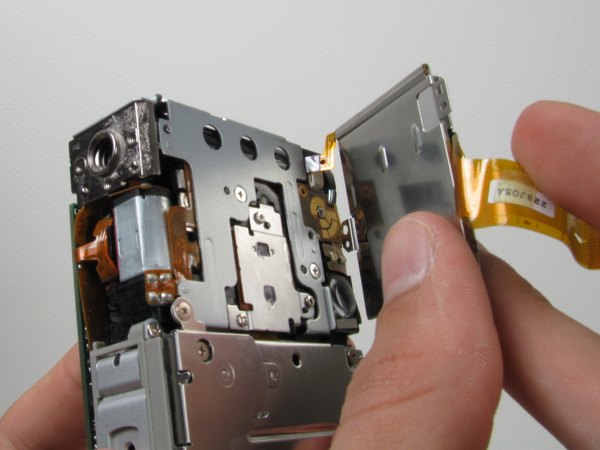

حالا پنل پایینی و فلتی که بهش متصله رو از بدنه اصلی دوربین جدا کن.

خیلی دقت کن که موقع جدا کردن این پنل، فلت حساسش پاره یا تا نشه.

دوربین رو برگردون تا سمت دیگه‌ش رو ببینی.

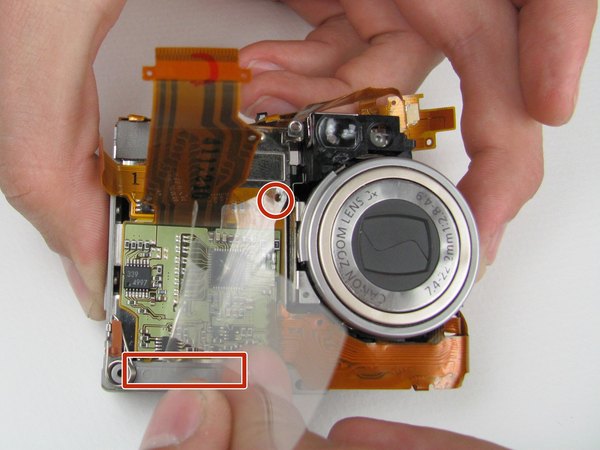

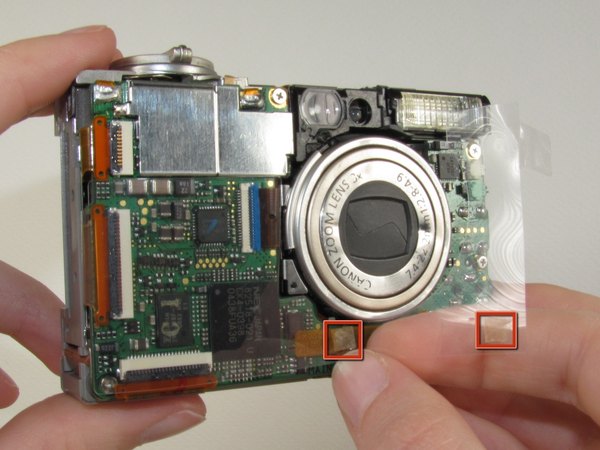

← طلق پلاستیکی و شفافی که روی سطح دوربین کشیده شده رو بلند کن. برای این کار باید چسبی که دقیقا زیر لنز زوم قرار داره رو جدا کنی.

این پلاستیک شفاف هنوز از سمت چپ به بدنه وصله و نباید کامل بکنیش.

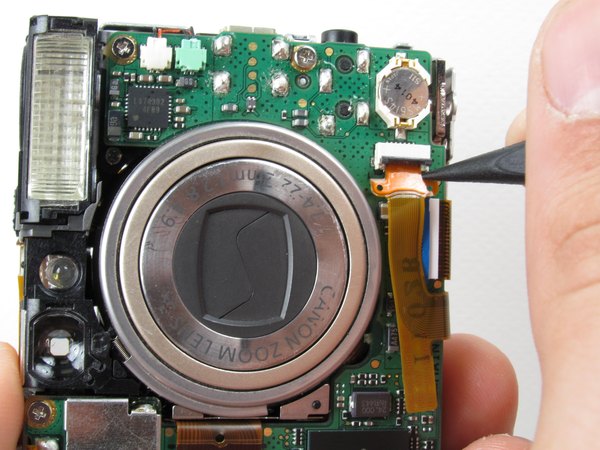

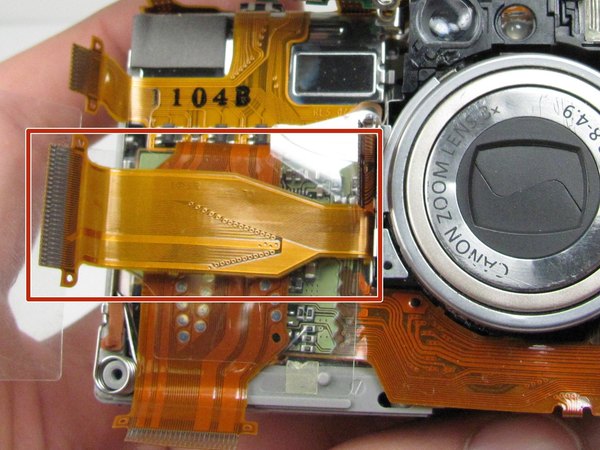

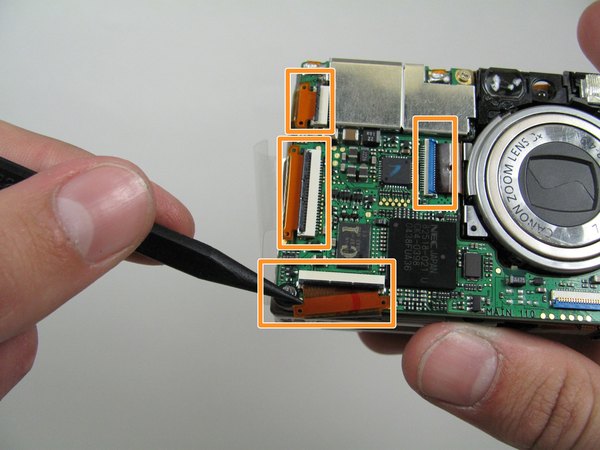

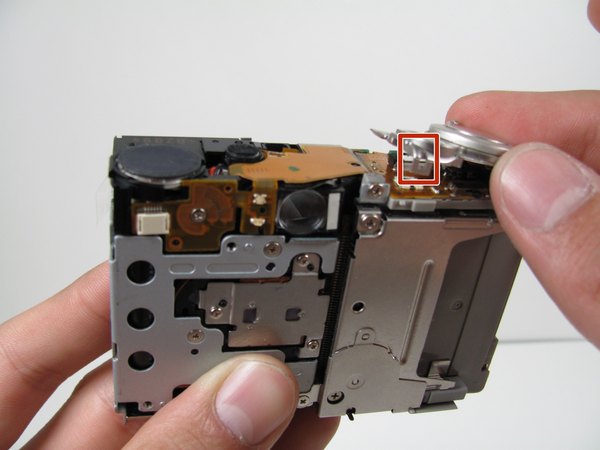

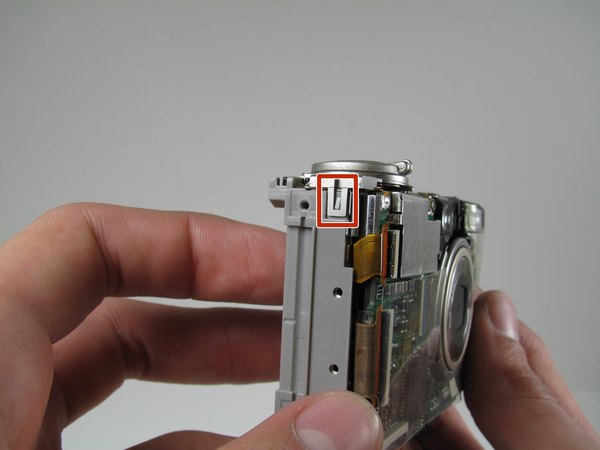

نوک اسپاجر رو بین فلت نارنجی رنگ و ضامن مشکی‌رنگ سوکت قرار بده. با یه حرکت آروم اسپاجر، ضامن سوکت رو به سمت بالا هدایت کن تا سوکت باز بشه.

حالا اسپاجر رو توی گوشه فلت، دقیقا بالای سوراخ اون بذار. با حرکت دادن اسپاجر در خلاف جهت سوکت، فلت رو از داخل اون آزاد کن و بیرون بکش.

این فلت نارنجی و پنل پایینی رو به‌طور کامل از بدنه دوربین جدا کن.

بازم تأکید می‌کنم که موقع بیرون کشیدن فلت، فشار اضافی نیاری تا کابل آسیب نبینه.

دوربین رو دوباره بچرخون تا بتونی صفحه نمایش (LCD) رو به‌وضوح ببینی.

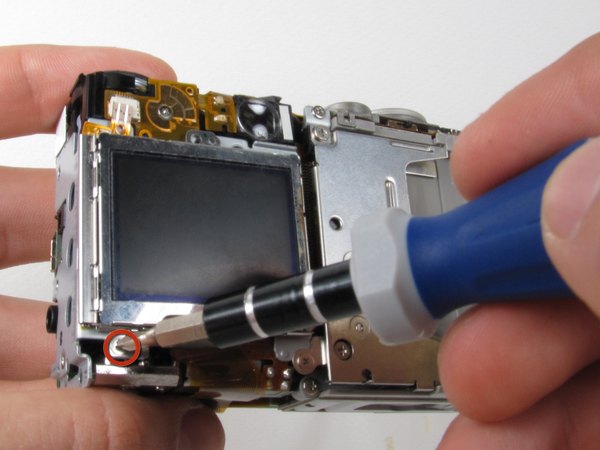

← با پیچ‌گوشتی #0 تنها پیچی که زیر ال‌سی‌دی قرار گرفته رو باز کن.

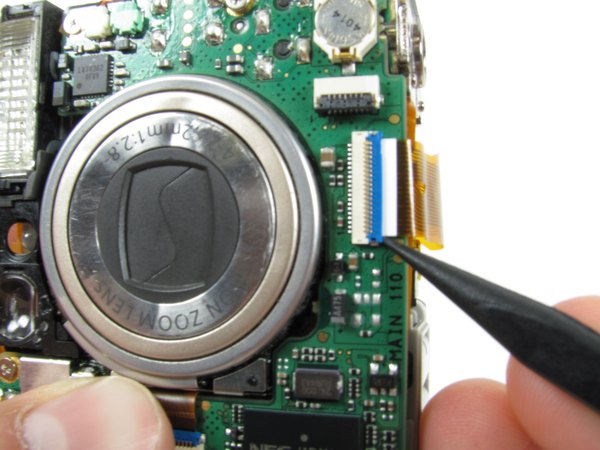

اسپاجر رو بردار و ضامن آبی‌رنگ سوکت رو به سمت بالا هول بده تا کابل آزاد بشه.

← نوک اسپاجر رو داخل سوراخی که روی فلت تعبیه شده قرار بده.

اسپاجر رو در خلاف جهت سوکت بکش تا فلت به‌طور کامل از جای خودش خارج بشه.

این فلت هم بسیار ظریفه، پس مراقب باش که موقع کار خراش برنداره یا پاره نشه.

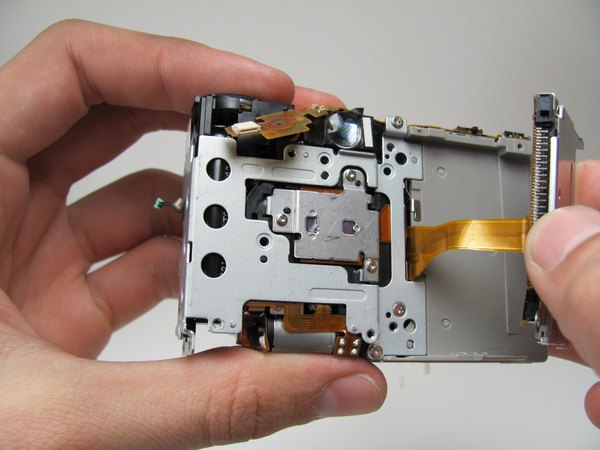

حالا می‌تونی ال‌سی‌دی رو کاملا از بدنه دوربین جدا کنی و کنار بذاری.

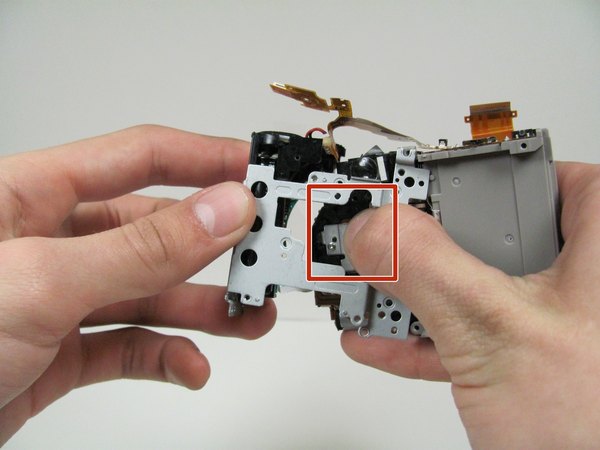

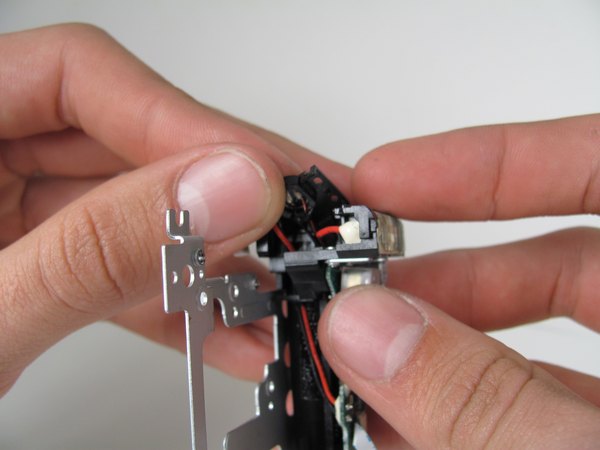

برای درآوردن دکمه شاتر، اونو به سمت بالا بکش و همزمان کمی به چپ و راست تکونش بده تا راحت در بیاد.

← حواست به اون دو تا خار پلاستیکی کوچیک باشه که موقع درآوردن دکمه نشکنن.

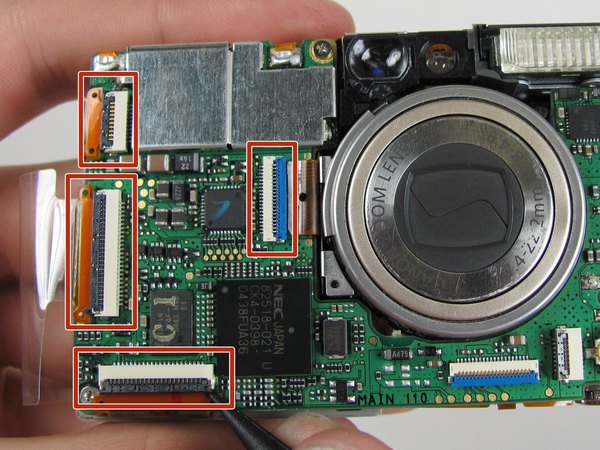

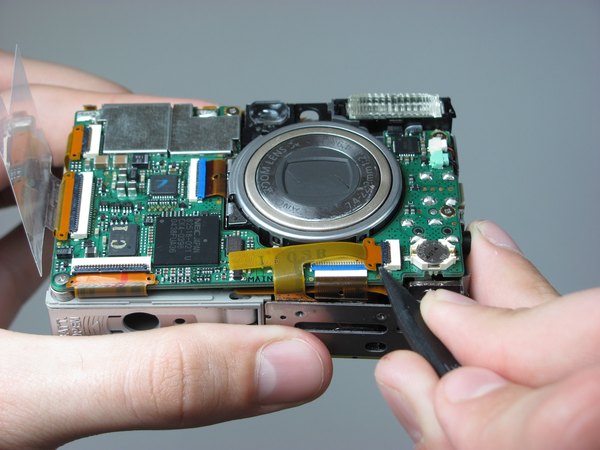

← با استفاده از اسپاجر، ضامن چهار تا سوکتی که فلت‌ها بهشون وصلن رو باز کن.

← حالا تک‌تک فلت‌ها رو خیلی نرم و با دقت با اسپاجر از داخل سوکت‌هاشون بیرون بکش.

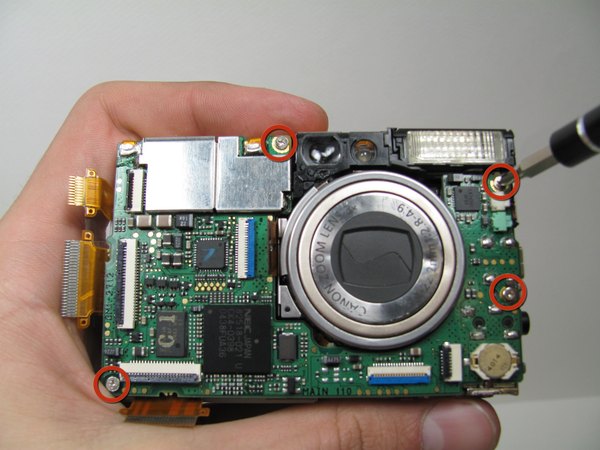

← چهار تا پیچ چهارسوی دیگه روی برد می‌بینی. با پیچ‌گوشتی #0 اونا رو هم باز کن.

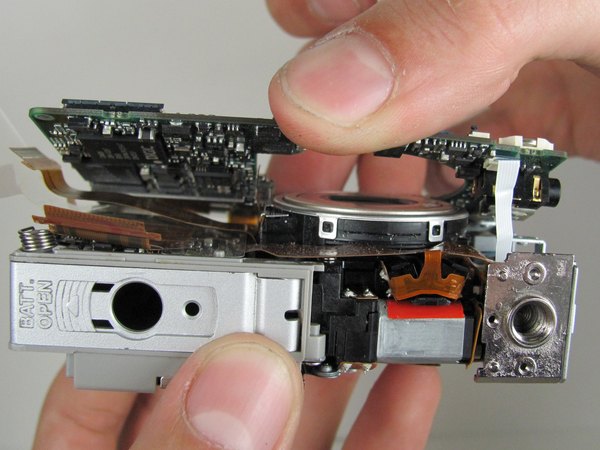

حالا مادربرد (برد اصلی) رو خیلی آروم به سمت بالا هدایت کن.

مراقب باش برد رو با شدت نکشی، چون یه فلت سفیدرنگ هنوز بهش وصله و ممکنه با یه اشتباه آسیب ببینه.

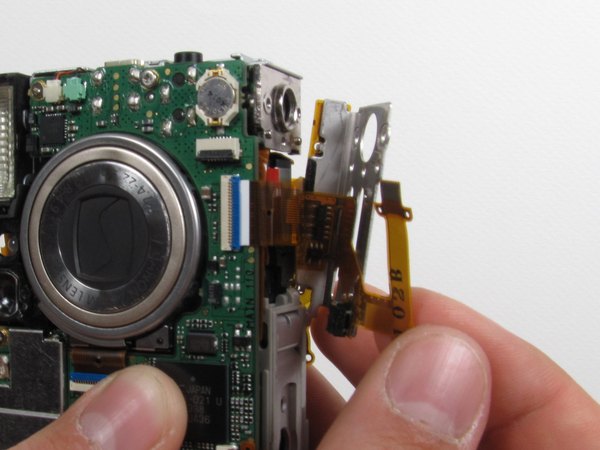

اسپاجر رو جوری قرار بده که دقیقا بین مادربرد، فلت سفید و بدنه دوربین باشه. برای جدا کردن این فلت سفید، اسپاجر رو موازی با مادربرد نگه دار و به سمت بیرون دوربین بکش تا فلت آزاد بشه.

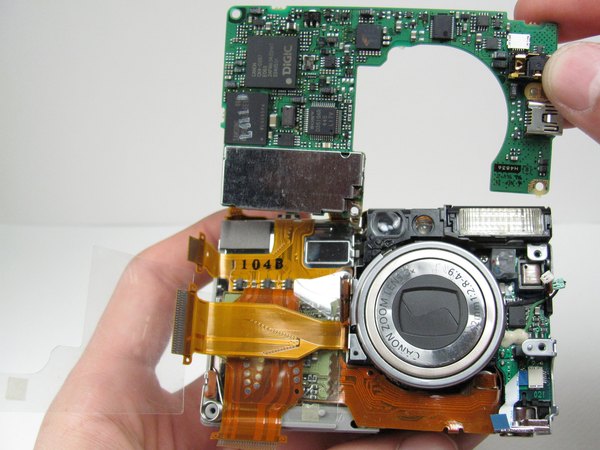

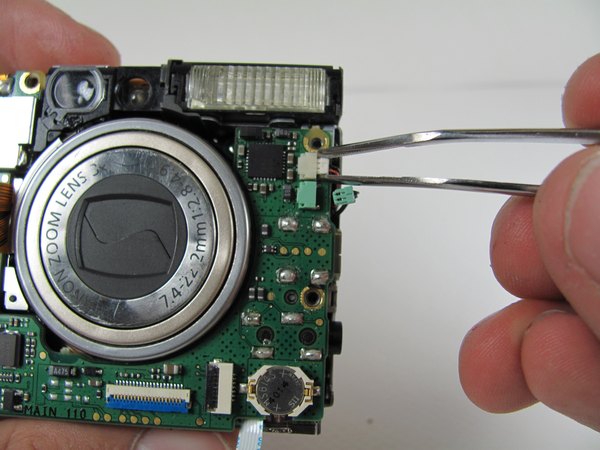

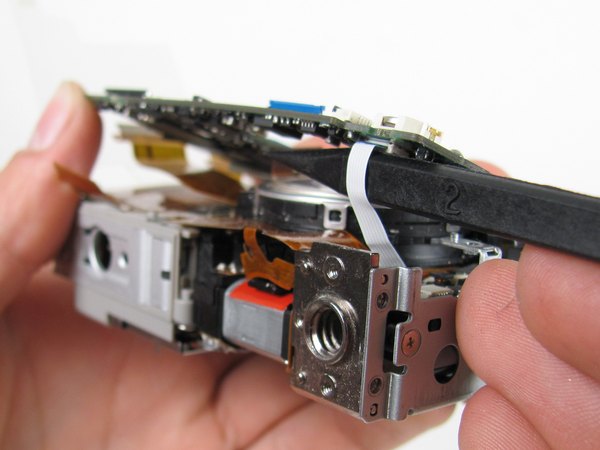

مادربرد رو دوباره سر جاش روی بدنه دوربین بخوابون تا ثابت بشه و موقع کار تکون نخوره. دو تا سوکت (سفید و سبز) اونجا می‌بینی. با استفاده از پنس [product|IF145-020|tweezers] این کانکتورها رو به سمت راست بکش تا از مادربرد جدا بشن.

حالا وقتشه بریم سراغ لحیم‌کاری. برای این کار به هویه، سیم لحیم و سیم قلع‌کش نیاز داری. اگه این ابزارها رو نداری اول تهیه‌شون کن تا بتونیم مسیر رو ادامه بدیم.

اگه قبلا تجربه لحیم‌کاری نداشتی، خیلی احتیاط کن. حرارت زیاد هویه می‌تونه آسیب جدی و جبران‌ناپذیری به مادربرد دوربینت بزنه.

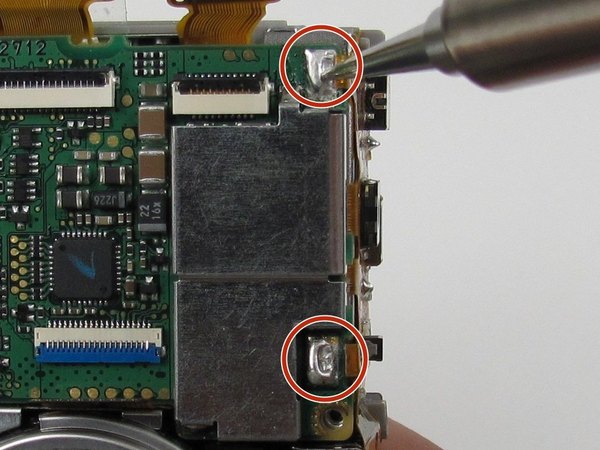

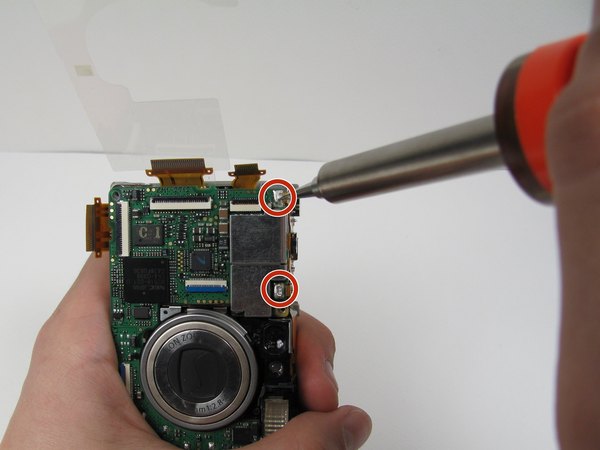

← اون دو تا فلتی که به مادربرد لحیم شدن رو با دقت با هویه حرارت بده و قلعشون رو بردار تا آزاد بشن.

وقتی فلت‌ها جدا شدن، می‌تونی مادربرد رو کامل از روی بدنه دوربین برداری.

دوربین رو برگردون تا پشت دستگاه به سمت خودت باشه.

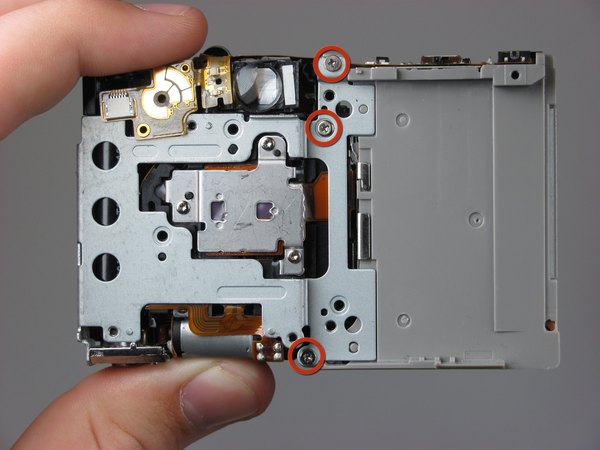

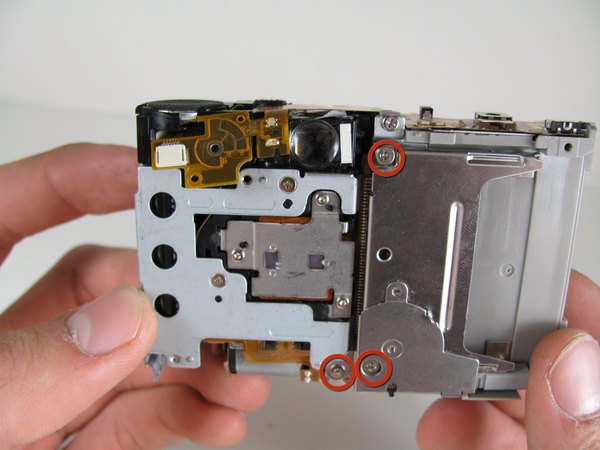

← با پیچ‌گوشتی چهارسو #0 سه تا پیچی که این قسمت می‌بینی رو باز کن.

محفظه مموری کارت رو به سمت بالا بکش و همزمان فلت اون رو از داخل مسیر دوربین رد کن. این کار رو ادامه بده تا محفظه و فلت کامل از دوربین خارج بشن.

← دقت کن که این فلت از قسمت بیرونی جلوی دوربین میاد، پس حواست باشه که موقع بیرون کشیدن به جایی گیر نکنه و پاره نشه.

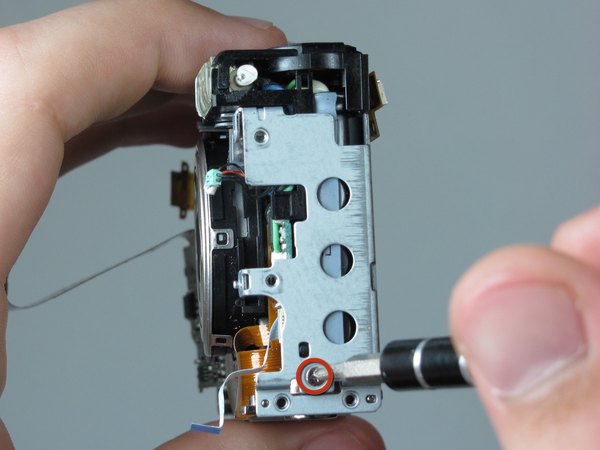

← یه پیچ چهارسو از کنار بدنه و سه تا پیچ دیگه رو هم از روی پنل پشتی با کمک همون پیچ‌گوشتی #0 باز کن.

← پشت لنز زوم رو محکم فشار بده تا از بخش سمت چپی دوربین جدا بشه.

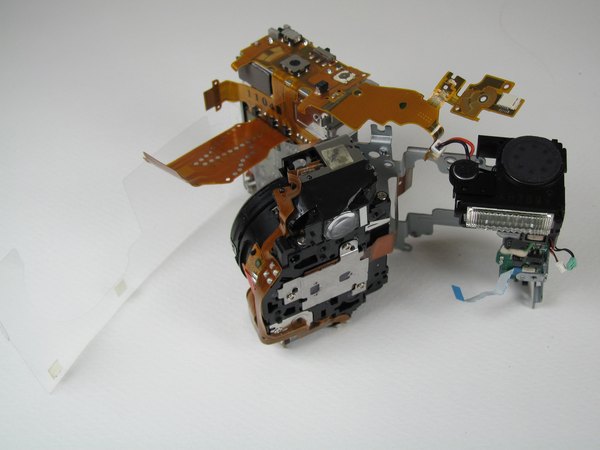

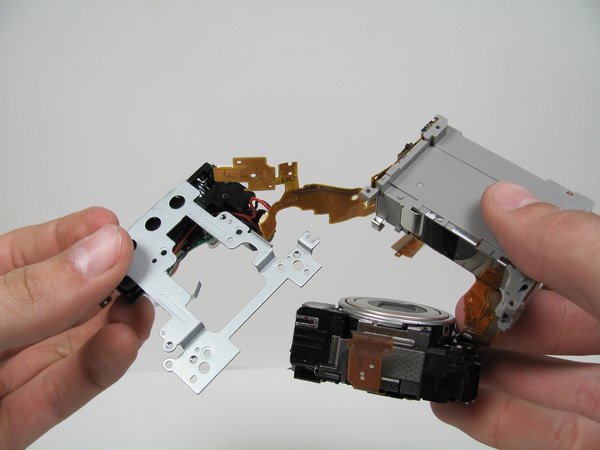

لنز زوم رو به سمت بالا هدایت کن و از سمت چپ دوربین دورش کن. حالا باید سه تا قطعه رو ببینی که فقط با فلت به هم وصل هستن.

خیلی دقت کن که توی این جابجایی فلت‌ها کشیده نشن و پارگی پیدا نکنن.

حالا می‌تونی دوربین رو تو همین حالت روی میز بذاری؛ تو این زاویه فشار زیادی به کابل‌ها نمیاد.

همون‌طور که می‌بینی پلاستیک شفاف هنوز به محفظه باتری چسبیده.

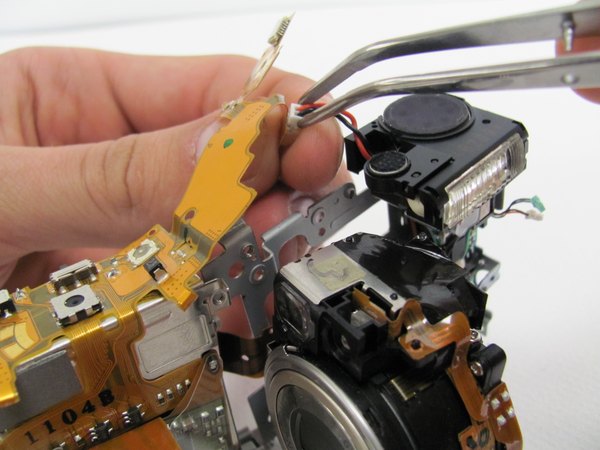

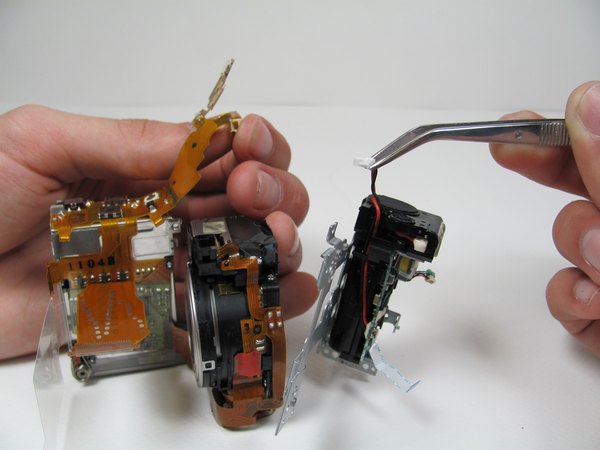

فلتی که از محفظه باتری به سمت مجموعه فلاش رفته رو پیدا کن. با استفاده از پنس [product|IF145-020|tweezers] سوکتی که سر این فلت هست رو با دقت دربیار.

الان دیگه مجموعه فلاش دوربین به‌طور کامل از بقیه قطعات جدا شده.

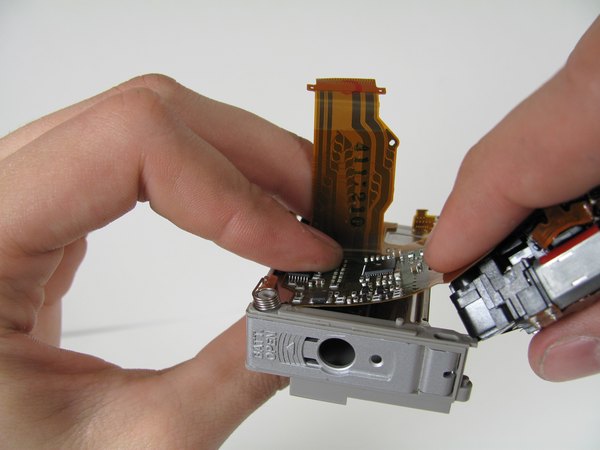

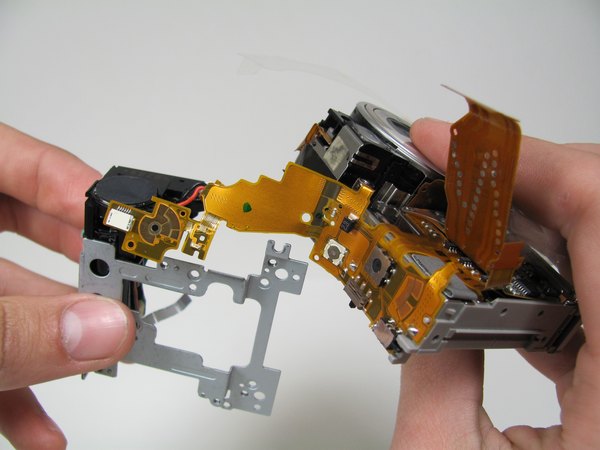

حالا محفظه باتری و لنز زوم رو توی دستت بگیر. پلاستیک شفاف رو بکش و از روی قطعات برش دار.

← این پلاستیک با یه چسب روی لبه پایینی و یه گیره کوچیک محکم شده، پس یکم دقت کن تا راحت جدا بشه.

لنز زوم رو از روی محفظه باتری بلند کن.

پشت مدارها با یه چسب ضعیف به محفظه باتری چسبیده که با یه فشار کوچیک به سمت بالا، باز می‌شه.

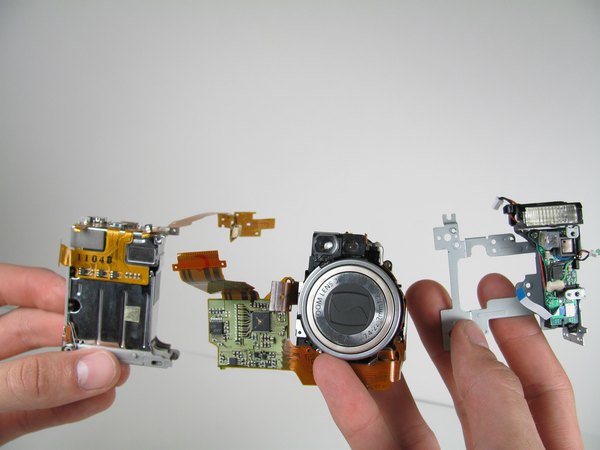

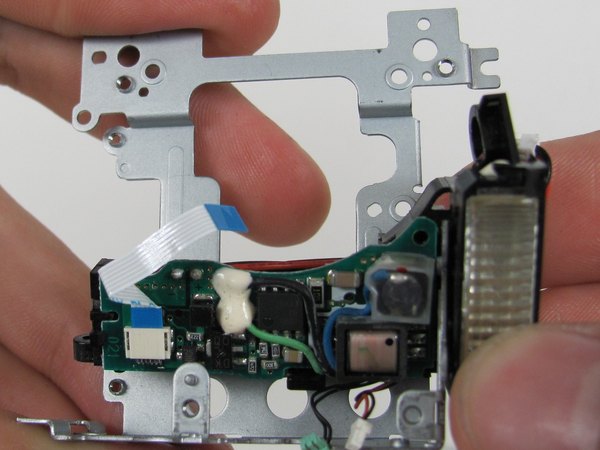

الان قطعاتی که روی میز داری به ترتیب از چپ به راست اینا هستن: محفظه باتری، لنز زوم و مجموعه فلاش.

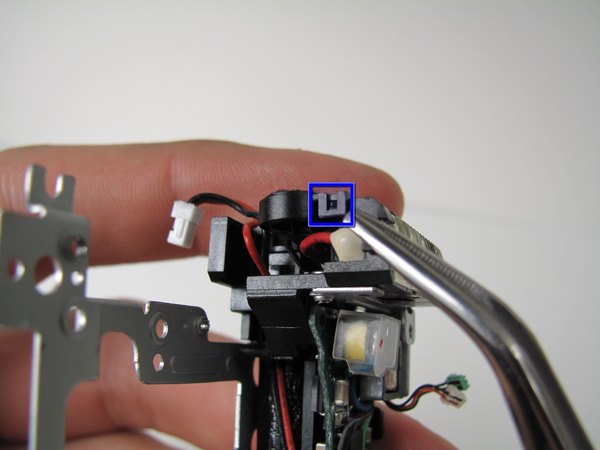

زبونه‌ای که بالای مجموعه فلاش قرار گرفته رو به سمت بالا بکش و آزاد کن.

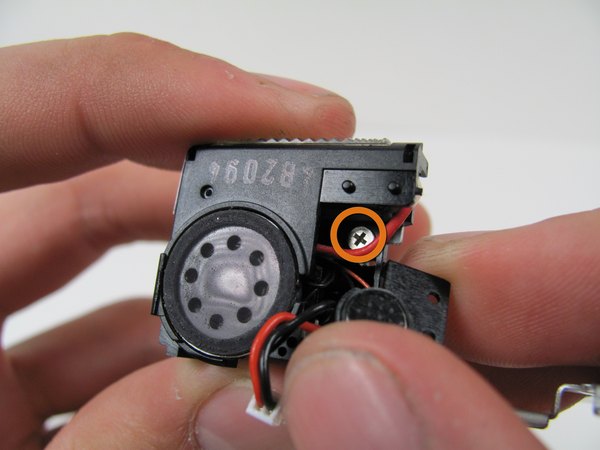

← یه دونه پیچی که اینجا می‌بینی رو با پیچ‌گوشتی چهارسو #0 باز کن.

مجموعه فلاش رو به‌صورت کشویی حرکت بده و از روی پنل جدا کن.

حواست باشه اگه هر قسمتی از این قطعه آسیب دیده باشه، باید کل مجموعه فلاش رو با یه نمونه سالم عوض کنی و امکان تعمیر جزئی‌تر وجود نداره.

کار تمومه! حالا که مجموعه فلاش رو با موفقیت باز کردی، برای بستن دوربین کافیه یه قطعه سالم رو جایگزین کنی و همین مسیر رو از آخر به اول برگردی. تیم آیسی‌مدار همیشه اینجاست تا تو تعمیرات و آموزش‌های فنی کمکت کنه؛ پس اگه از این راهنما راضی بودی، حتما اپلیکیشن یا سایتمون رو به دوستای علاقه‌مندت هم معرفی کن.
