تعویض صفحه نمایش دوربین کانن PowerShot SD200

تو عکس‌های این آموزش، لنز دوربین بیرون مونده چون قطعه لنز این دستگاه خراب بوده. ولی برای تو این‌طور نیست و وقتی دوربین خاموشه، لنز باید کاملا داخل بدنه جمع شده باشه.

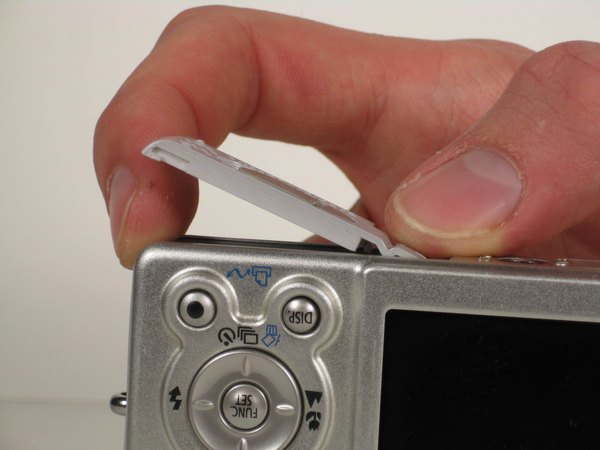

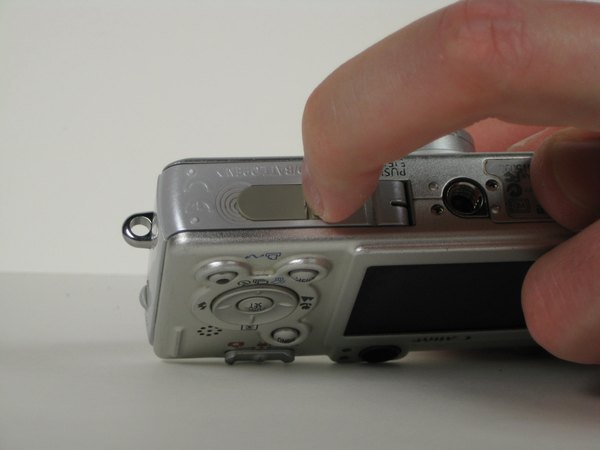

با ناخنت، زبونه خاکستری تیره که زیر دوربین قرار داره رو به سمت لبه دستگاه هول بده تا قفلش باز بشه. حالا درپوش خاکستری روشن رو در خلاف جهت ال‌سی‌دی بکش و به سمت بالا هدایتش کن تا در محفظه باز بشه.

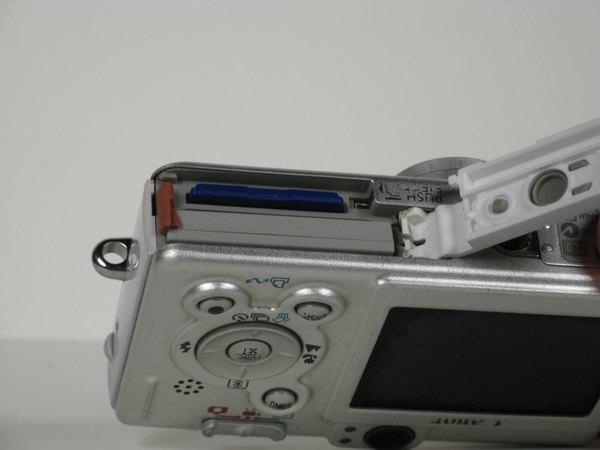

الان باید بتونی باتری و مموری کارت دوربین رو به‌راحتی ببینی.

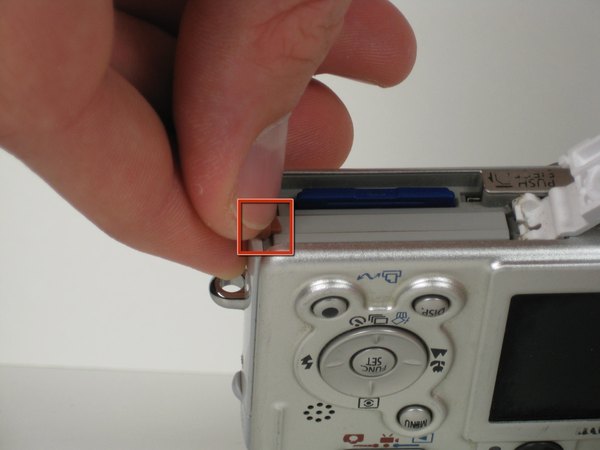

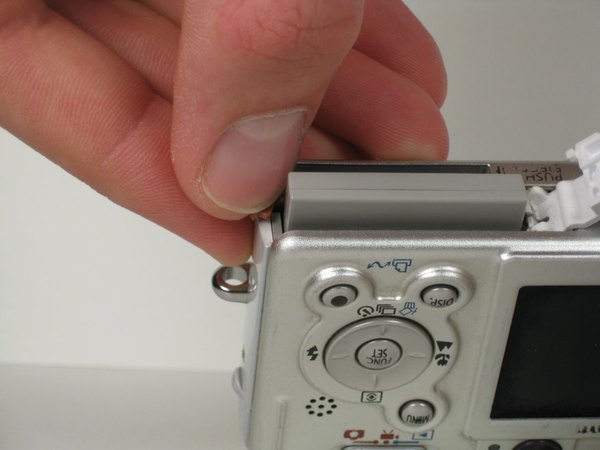

← یه زبونه کوچیک و قهوه‌ای رنگ اونجا می‌بینی؛ اونو به سمت لبه دوربین بچرخون.

با این کار، باتری یه مقدار به سمت بیرون می‌پره و آماده جدا شدنه.

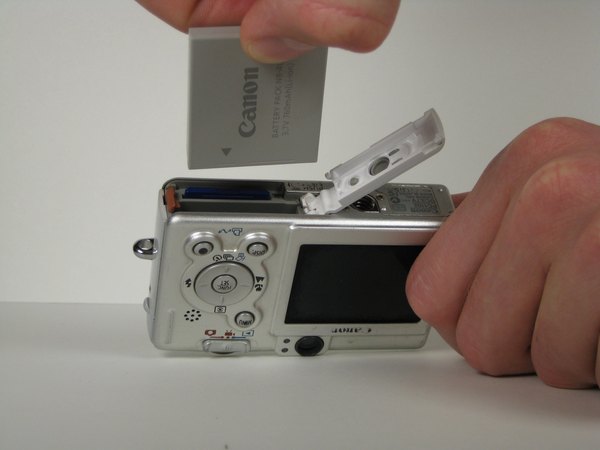

باتری رو خیلی مستقیم و رو به بالا بکش تا از داخل محفظه‌اش خارج بشه و اونو کنار بذار.

حواست باشه موقع بستن دوربین، باتری رو دقیقا تو همین جهت و زاویه‌ای که درآوردی سر جاش بذاری.

حالا درپوش خاکستری محفظه باتری رو دوباره ببند تا موقع کار مزاحمت نباشه.

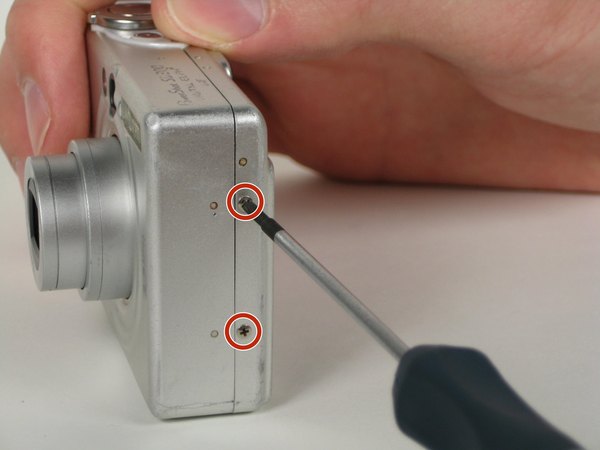

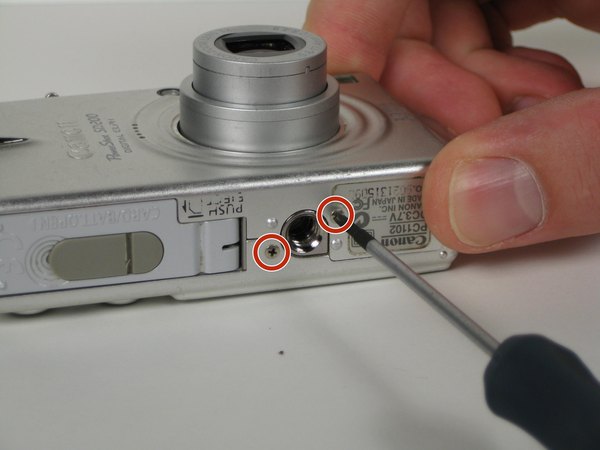

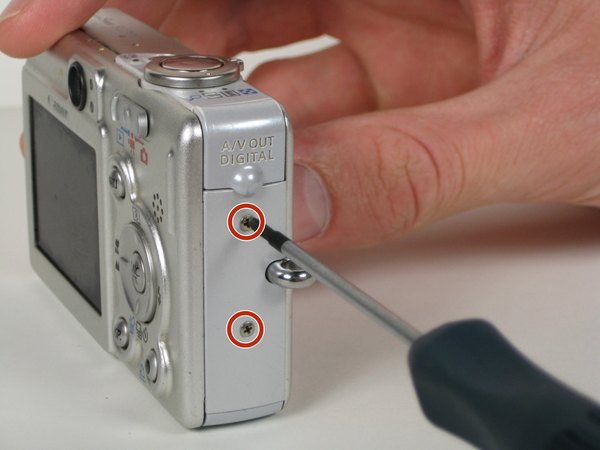

← با پیچ‌گوشتی چهارسو #00 شش تا پیچ 2٫8 میلی‌متری روی قاب بیرونی رو باز کن. دو تا پیچ سمت راست، دو تا سمت چپ و دو تای آخر هم زیر دوربین قرار دارن.

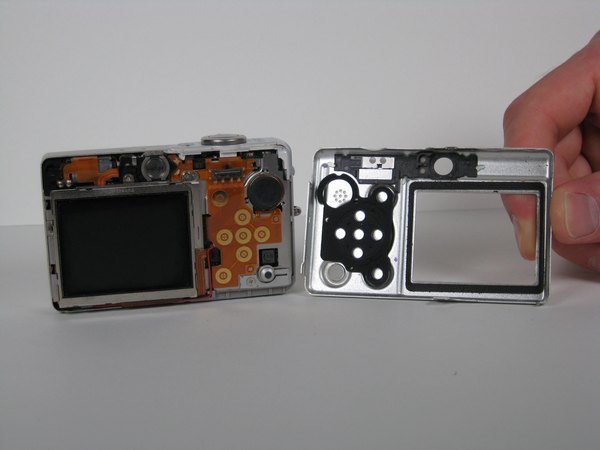

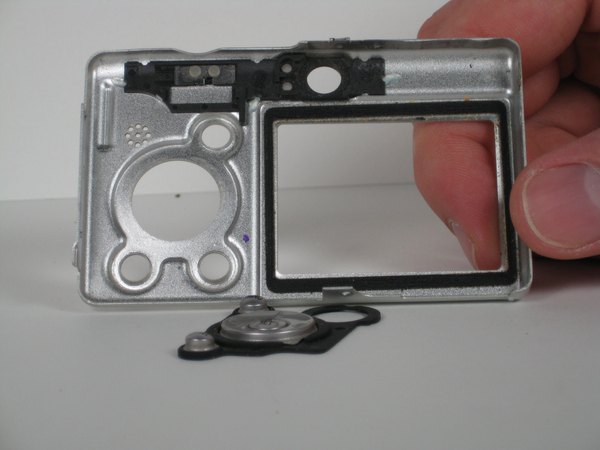

با استفاده از انگشتات، خیلی آروم و با احتیاط قاب پشتی رو از بدنه اصلی دوربین جدا کن. نیازی به فشار زیاد نیست.

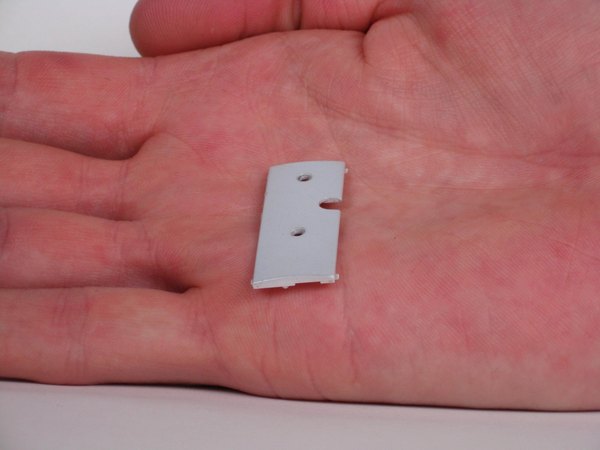

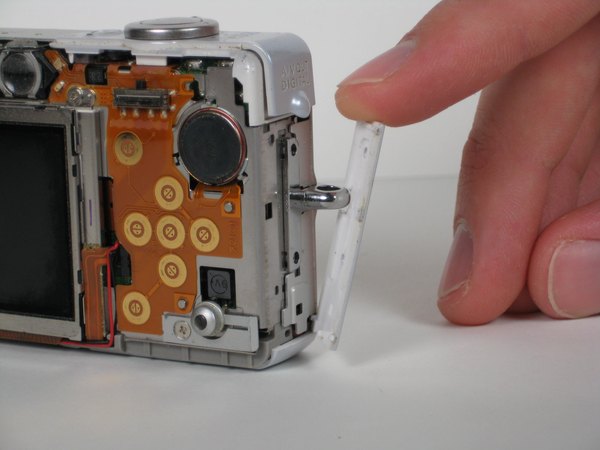

اگه موقع برداشتن قاب، دکمه‌ها خودبه‌خود بیرون نیفتادن، با انگشتت اونا رو به سمت بیرون هول بده تا جدا بشن. اون قطعه پلاستیکی و سفیدرنگی که بغل دوربین هست رو هم بردار.

← یه پیچ 2٫2 میلی‌متری چهارسو زیر دوربین هست؛ بازش کن.

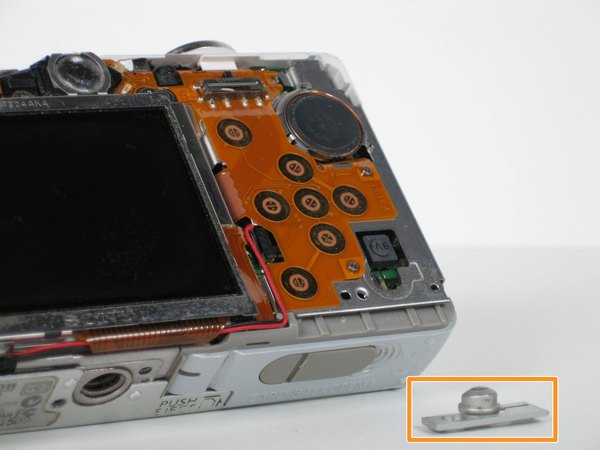

← دکمه مربوط به پرینت رو هم از جاش دربیار.

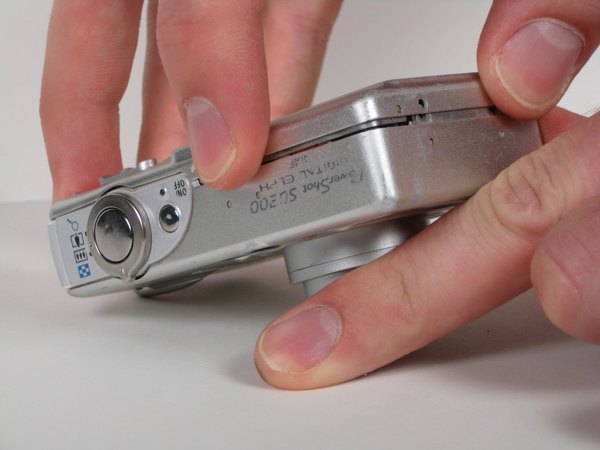

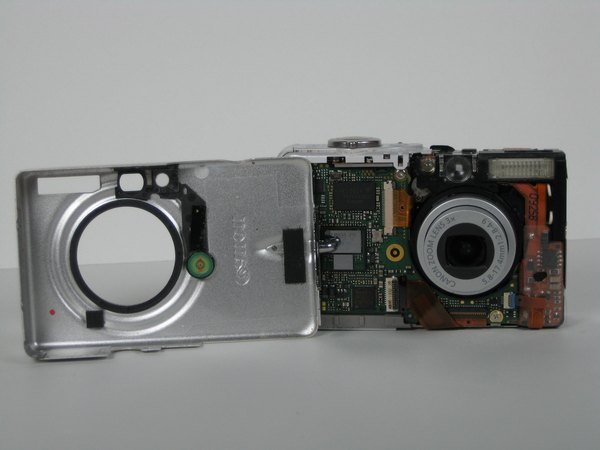

حالا با انگشتات قاب جلویی دوربین رو خیلی نرم از بدنه فاصله بده. این قاب باید خیلی مستقیم و راحت جدا بشه.

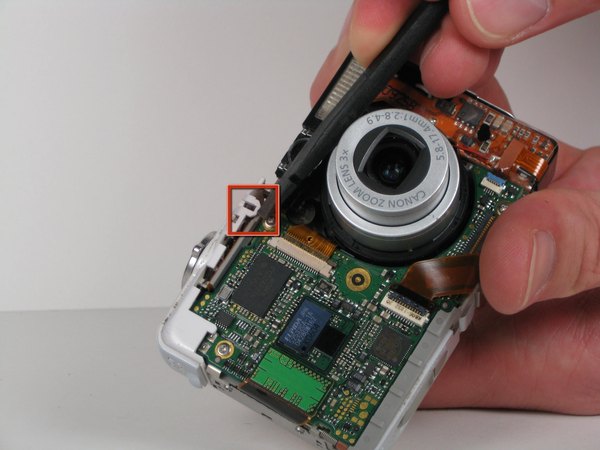

← سر تخت اسپاجر رو زیر ضامن پلاستیکی و سفیدرنگ جلوی دوربین بنداز و ببرش بالا. وقتی ضامن آزاد شد، اونو به سمت لبه بالایی دوربین حرکت بده.

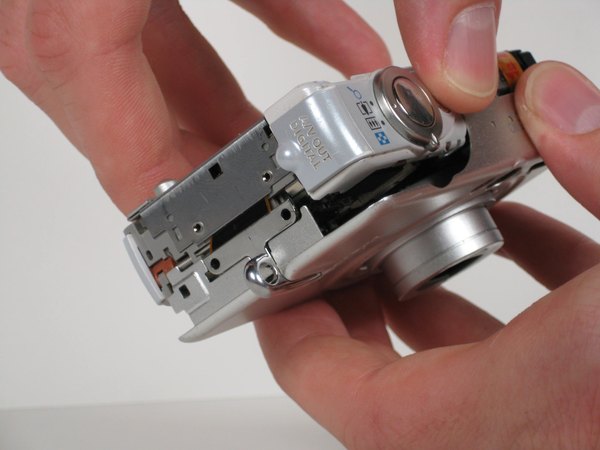

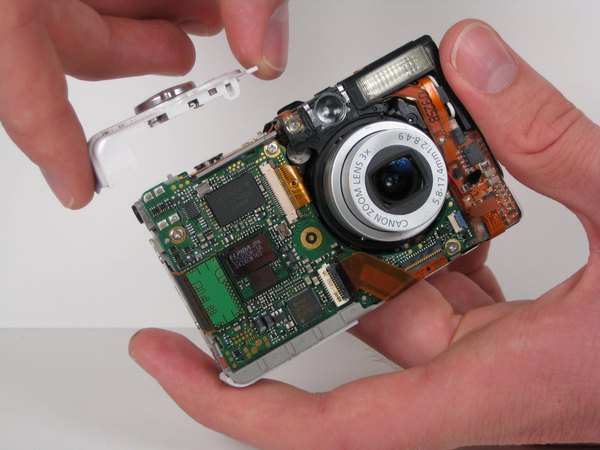

مجموعه دکمه‌های بالایی رو مستقیم به سمت بالا بکش تا کامل از بدنه جدا بشن.

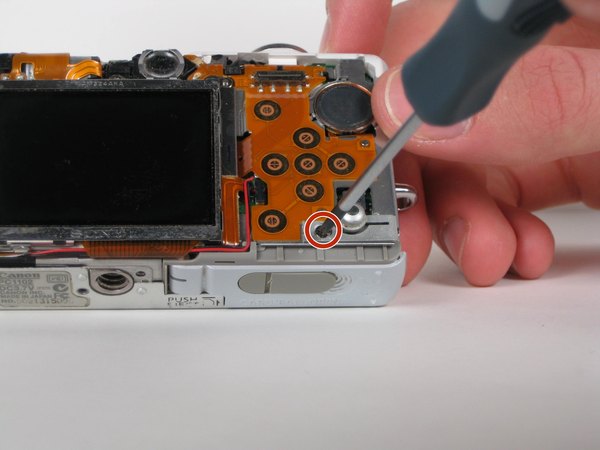

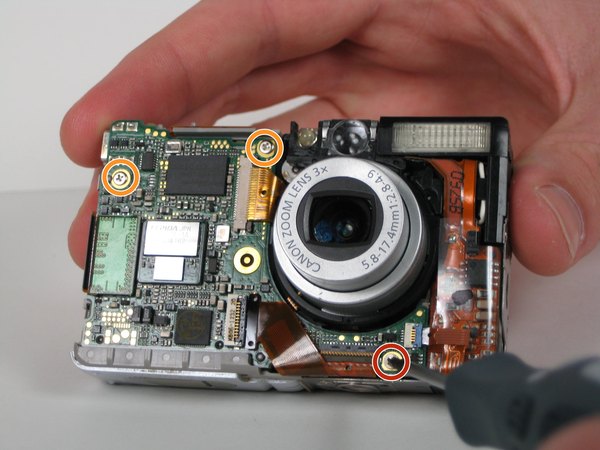

← یه پیچ 2٫4 میلی‌متری چهارسو پایین مادربرد هست که باید بازش کنی.

← دو تا پیچ 3٫9 میلی‌متری چهارسو هم بالای مادربرد قرار دارن؛ اونا رو هم باز کن.

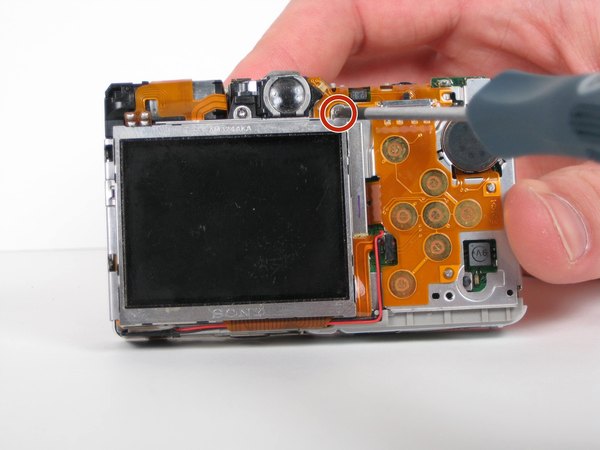

← دقیقا بالای گوشه سمت راست ال‌سی‌دی یه پیچ 2٫4 میلی‌متری دیگه هست. اون رو هم باز کن.

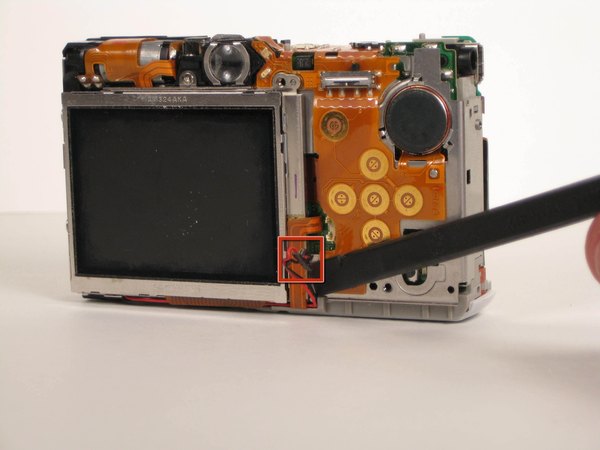

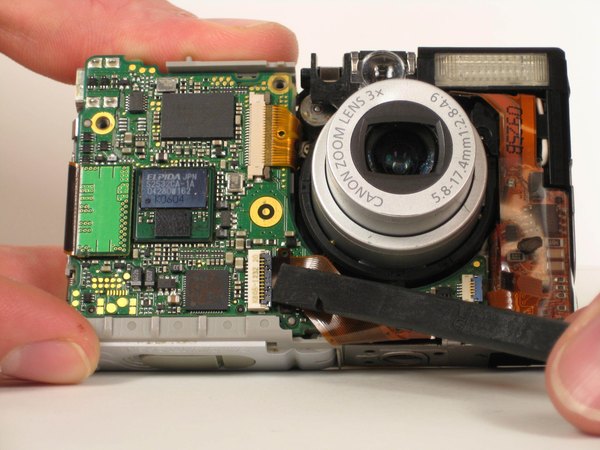

← سر تخت اسپاجر رو زیر کانکتور مشکی و کوچیک پشت مادربرد بذار و خیلی ملایم رو به بالا هول بده تا کانکتور مستقیم از جاش در بیاد.

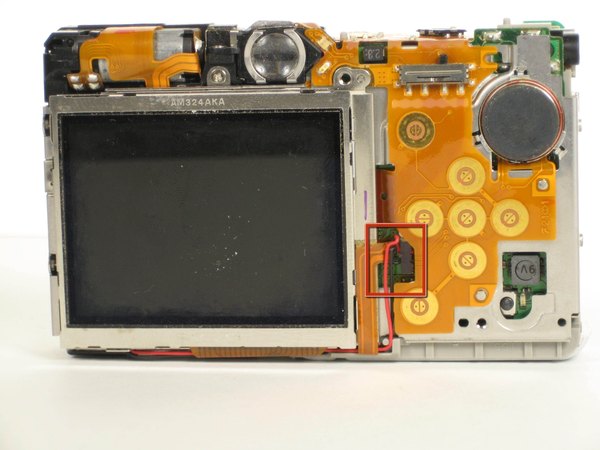

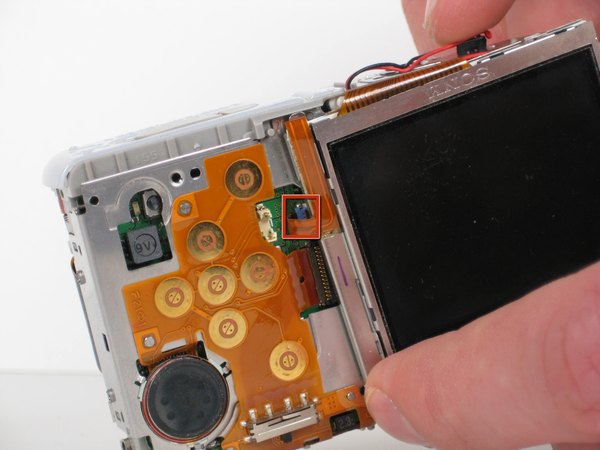

دوربین رو یه کم زاویه‌دار نگه دار تا بتونی سوکت ZIF آبی‌رنگ و کوچیک رو پشت مادربرد و دقیقا کنار ال‌سی‌دی پیدا کنی.

← با سر تخت اسپاجر ضامن این سوکت آبی رو به سمت بالا باز کن. حالا فلت رو خیلی نرم از داخلش بیرون بکش.

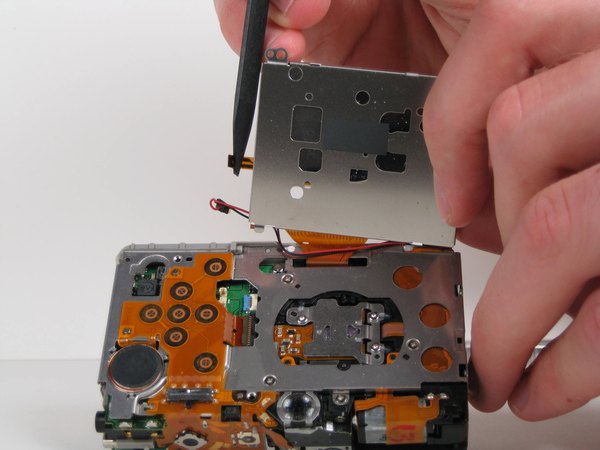

وقتی این فلت آزاد شد، می‌تونی صفحه نمایش رو یه مقدار بچرخونی و کنار بزنی تا پیچ‌هایی که زیرش مخفی شدن رو ببینی.

شدیدا مراقب باش! ال‌سی‌دی رو نکش و بیشتر از 180 درجه نچرخون، چون هنوز یه فلت دیگه بهش وصله و با این کار ممکنه پاره بشه.

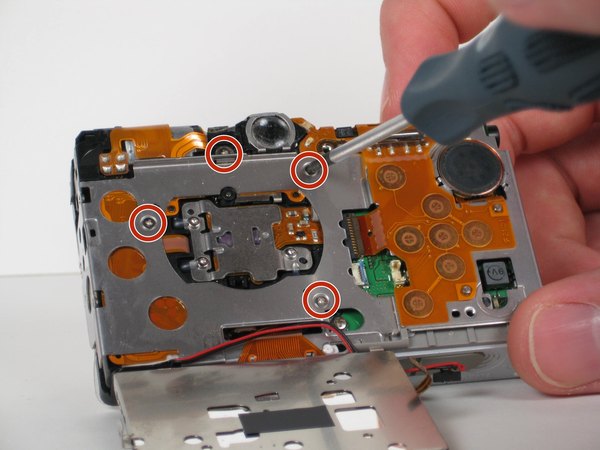

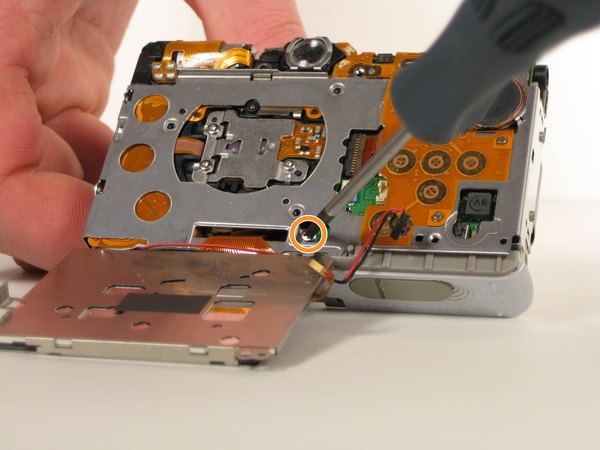

← زیر فضایی که ال‌سی‌دی قرار داشت، چهار تا پیچ 2٫6 میلی‌متری چهارسو می‌بینی؛ بازشون کن.

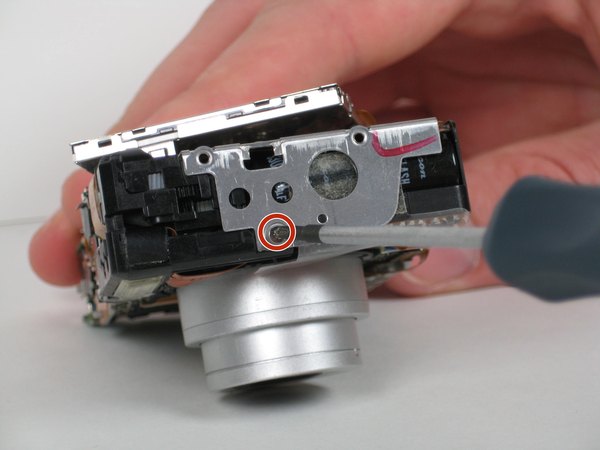

← یه دونه پیچ 4٫2 میلی‌متری چهارسو هم پایین سمت پشتی دوربین هست که باید باز بشه.

← از سمت چپ دوربین، یه پیچ 2٫7 میلی‌متری چهارسو رو باز کن.

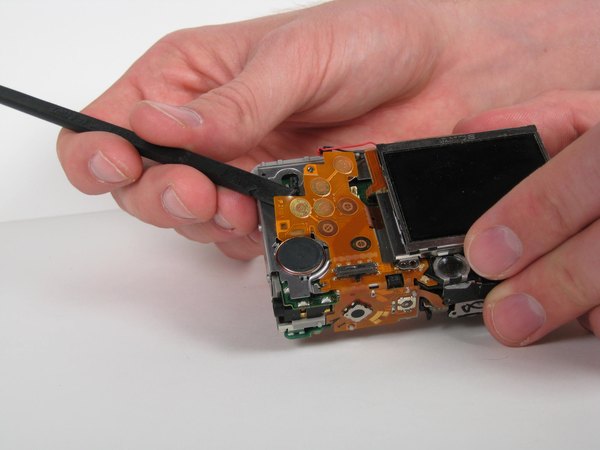

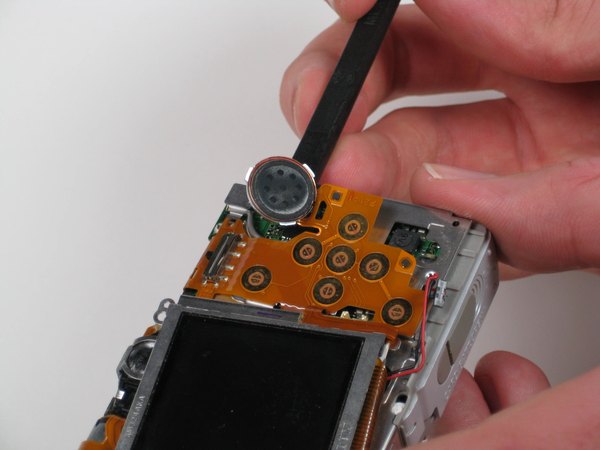

با سر تخت اسپاجر، گوشه پایینی فلت نارنجی رو خیلی آروم بلند کن و از بدنه فاصله بده. این فلت باید از روی پین‌هایی که روش سواره آزاد بشه. حالا بلندگو رو کمی بچرخون تا از فریم دوربین جدا بشه. بعدش با اسپاجر، بلندگو رو کامل از روی بدنه بردار.

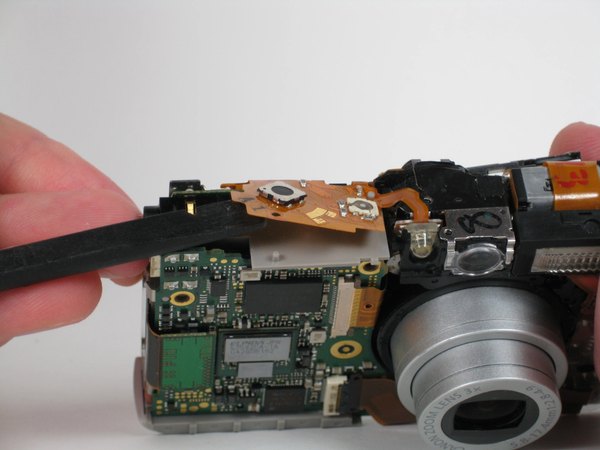

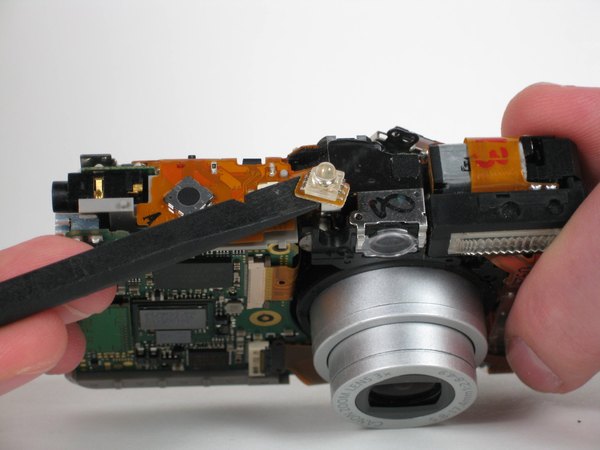

با سر تخت اسپاجر، فلت نارنجی بالای دوربین رو (جایی که اتصال دکمه پاور قرار داره) کمی بلند کن. فقط به اندازه‌ای نیرو وارد کن که اتصال دکمه پاور از دوربین جدا بشه. در ادامه، با کمک همون اسپاجر، لامپ ال‌ای‌دی رو به سمت بالا هدایت کن تا از جای خودش خارج بشه.

دوربین رو کاملا سر و ته کن تا بتونی سوکت ZIF مشکی‌رنگی که وسط دستگاه قرار داره رو پیدا کنی.

← با استفاده از اسپاجر ضامن این سوکت مشکی رو به سمت بالا هول بده تا باز بشه، بعد فلت رو مستقیم بیرون بکش.

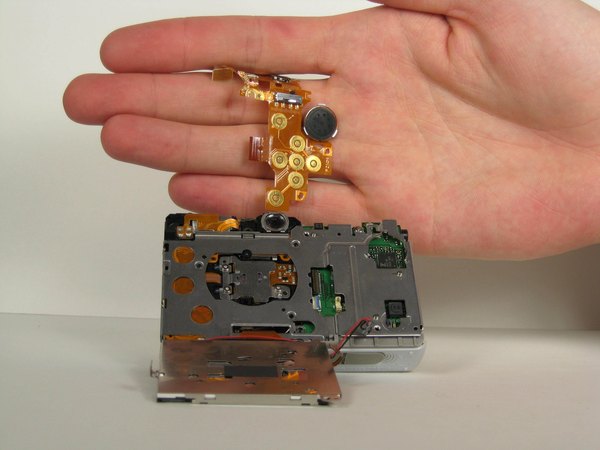

حالا می‌تونی کل فلت نارنجی رو به‌راحتی از بدنه اصلی دوربین جدا کنی.

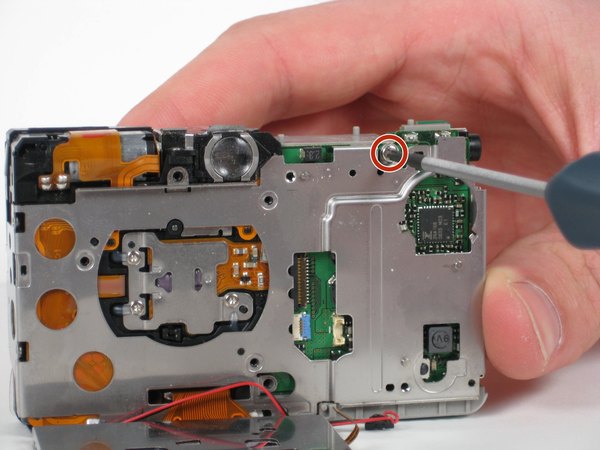

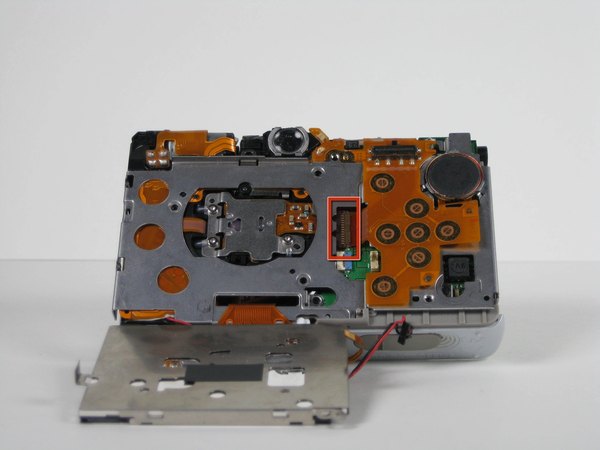

← الان یه پیچ 4٫3 میلی‌متری چهارسو تو قسمت بالا و سمت راست پشت دوربین مشخص شده؛ اون رو باز کن.

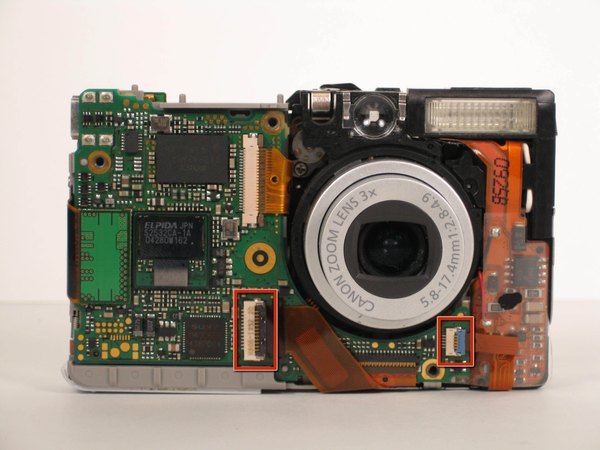

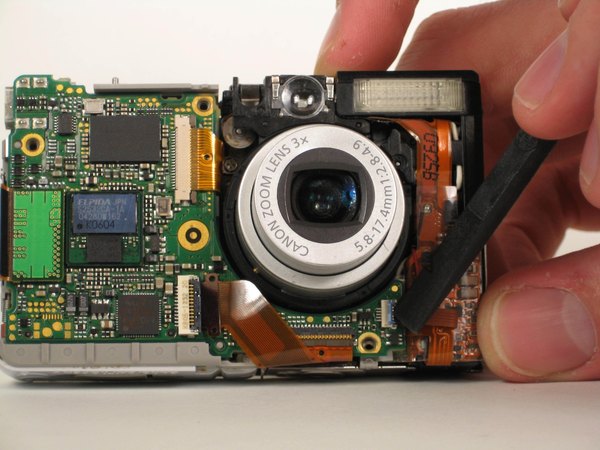

← حالا برو سراغ جلوی دوربین و اون دو تا سوکت ZIF که اونجا هستن رو پیدا کن.

با سر تخت اسپاجر، ضامن سوکت آبی‌رنگ رو به سمت بالا باز کن و فلتش رو خیلی نرم و مستقیم به سمت بیرون بکش تا رها بشه.

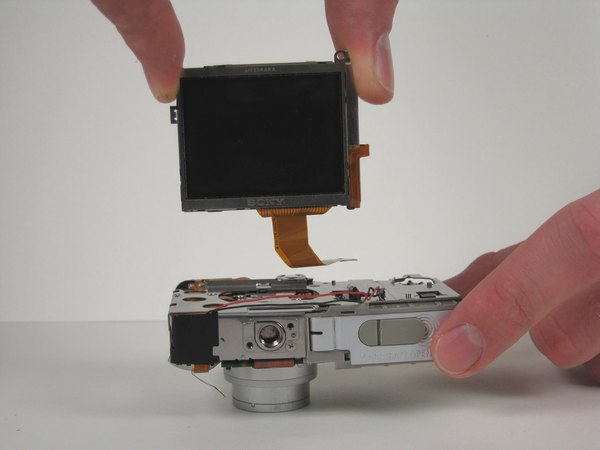

دوربین رو به سمت جلو روی میز بخوابون. با یه دستت قاب فلزی دوربین رو نگه دار. با دست دیگه‌ت صفحه نمایش (LCD) رو مستقیم به سمت بالا بکش. حواست باشه فلت ال‌سی‌دی بدون گیر کردن، از داخل قاب فلزی رد بشه و بیرون بیاد.

موقع بستن دوربین یادت نره که اول باید فلت ال‌سی‌دی رو از تو شکاف قاب فلزی رد کنی و بعد قاب پشتی رو ببندی.

خسته نباشی! کار تعویض صفحه نمایش با موفقیت تموم شد. برای بستن دوربین کافیه همین مسیری که اومدی رو از آخر به اول انجام بدی و قطعه جدید رو با دقت سر جاش بشونی.
