آموزش تعویض باتری گوگل پیکسل 3 XL

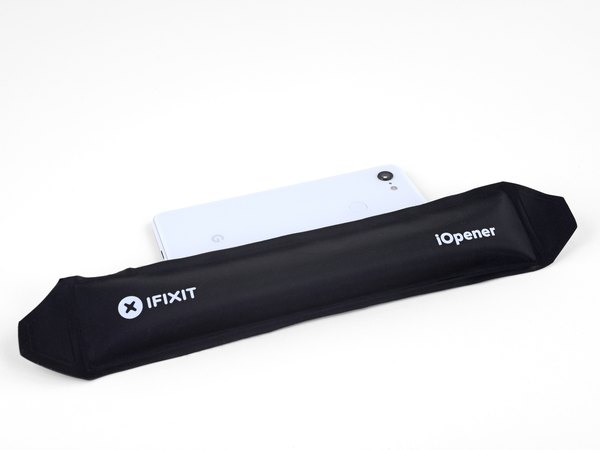

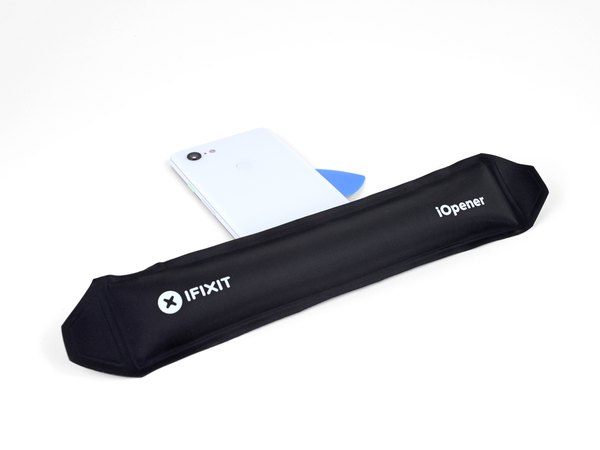

اول از همه یه پد حرارتی رو آماده کن و حدود یه دقیقه روی لبه سمت راست قاب پشتی قرار بده تا چسب‌های این قسمت نرم بشن.

می‌تونی از سشوار یا هیتر هم برای گرم کردن استفاده کنی، اما خیلی مراقب باش که گوشی بیش از حد داغ نشه. حرارت خیلی زیاد می‌تونه به صفحه نمایش و باتری داخلی آسیب جدی بزنه.

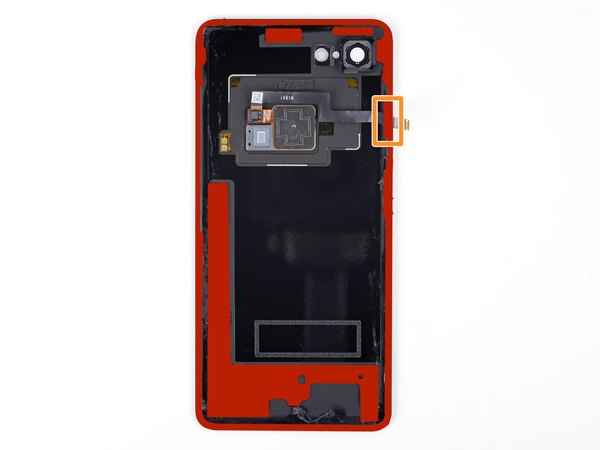

تا وقتی که قاب داره گرم می‌شه، حواست به این دو تا نکته تو قاب پشتی باشه:

← تو قسمت پایینی گوشی، لایه‌های چسب خیلی قوی و پهنی قرار داره.

← کابل سنسور اثر انگشت همون اطرافه، پس موقع اهرم کردن حسابی مراقب باش که کابل رو نبری.

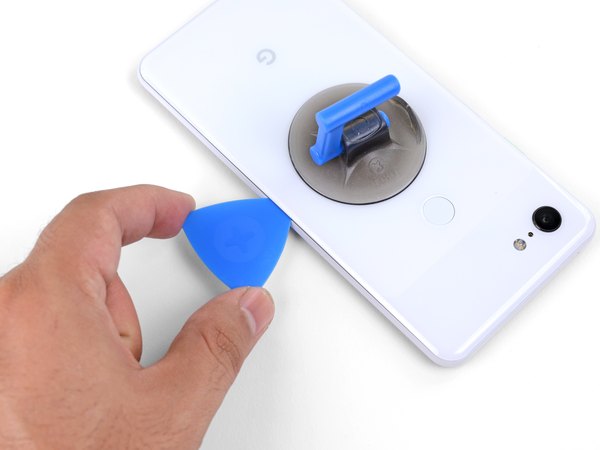

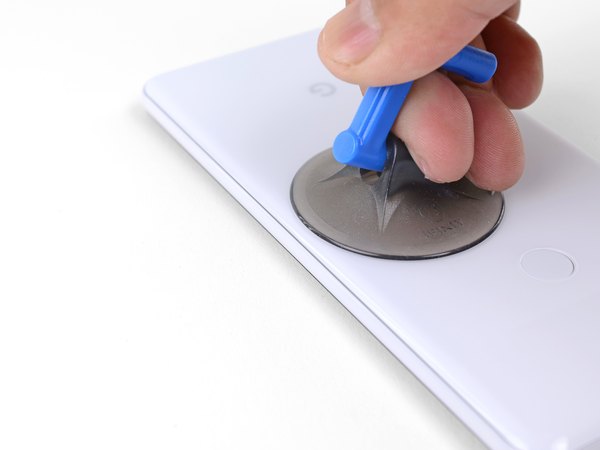

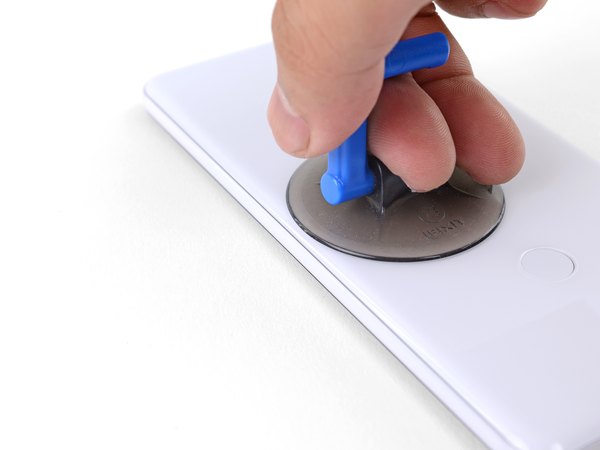

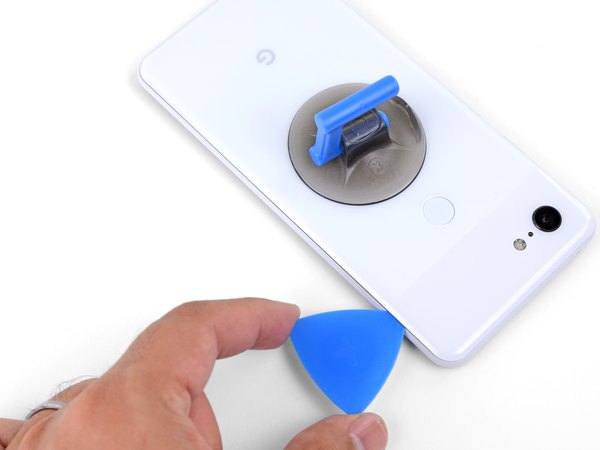

ساکشن کاپ (مکنده) رو تا جایی که ممکنه نزدیک به لبه سمت راست (که الان گرمش کردی) بچسبون. با یه نیروی ثابت و محکم، ساکشن کاپ رو به سمت بالا بکش تا یه شکاف کوچیک بین قاب و بدنه باز بشه.

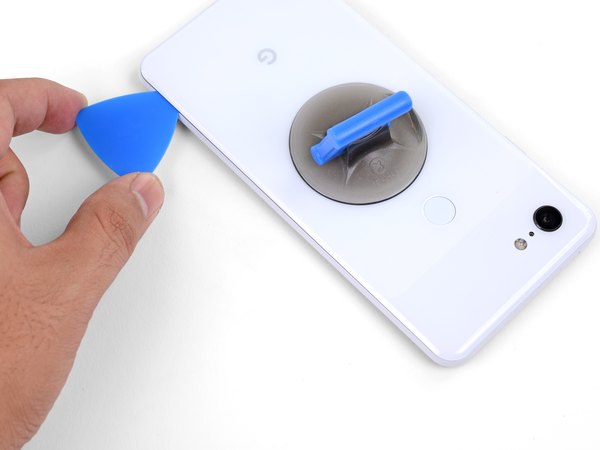

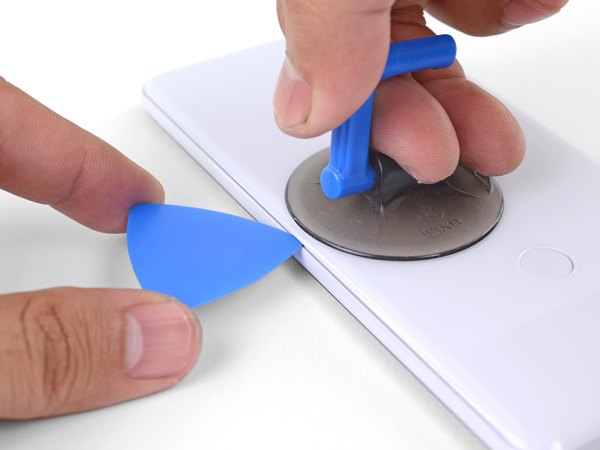

بسته به اینکه گوشیت چقدر کار کرده، ممکنه چسب‌ها حسابی سفت باشن و باز کردنش یکم سخت باشه. اگه دیدی قاب تکون نمی‌خوره، دوباره به لبه‌ها حرارت بده و امتحان کن. به محض اینکه شکاف ایجاد شد، نوک یه پیک بازکننده رو سریع وارد اون فاصله کن.

پیک رو تو امتداد لبه سمت راست به سمت پایین بکش تا چسب‌ها رو ببره. وقتی چسب خنک می‌شه، دوباره سفت می‌شه و بریدنش سخت می‌شه. اگه دیدی پیک گیر می‌کنه، همون لبه رو دوباره یکم گرم کن تا کار راحت‌تر بشه. وقتی کل لبه رو برش دادی، پیک رو همونجا تو شکاف رها کن تا چسب‌ها دوباره به هم نچسبن.

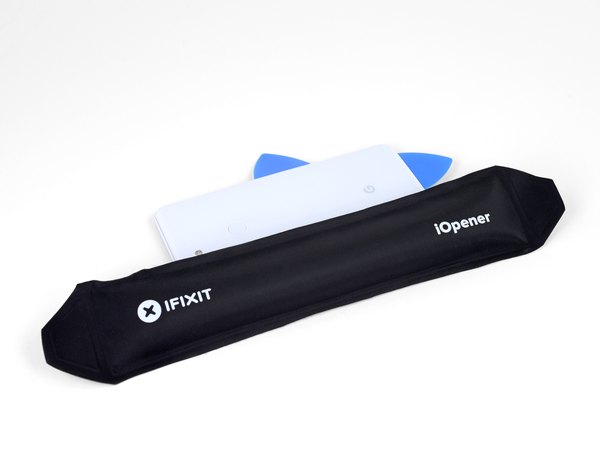

پد حرارتی رو ببر روی لبه پایینی قاب پشتی و بذار یه دقیقه بمونه تا چسب‌های این قسمت هم نرم بشن.

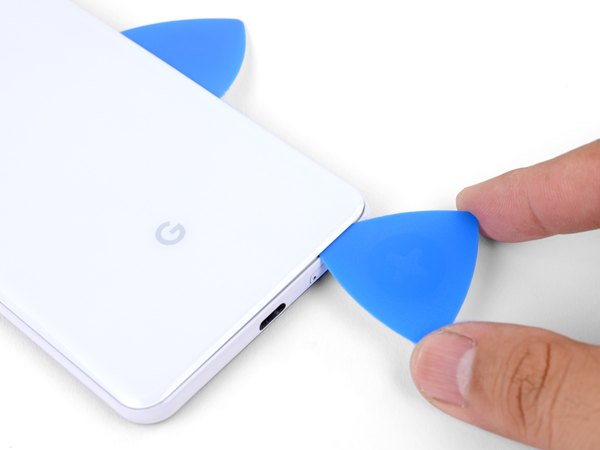

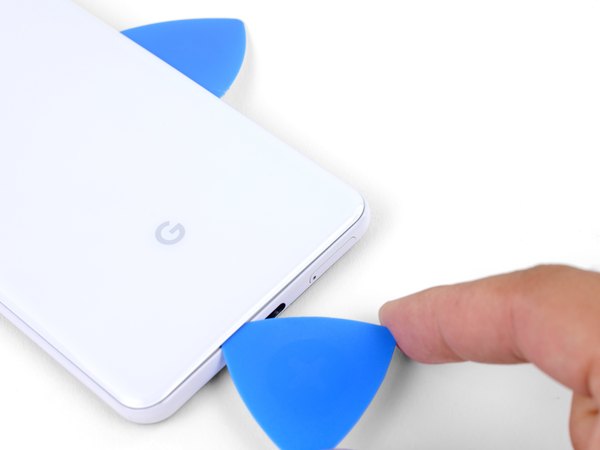

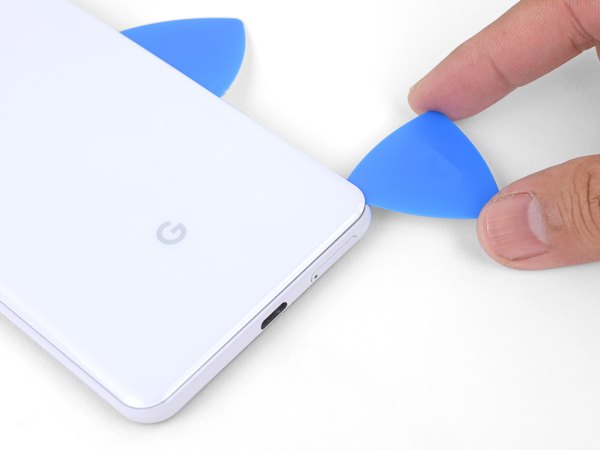

یه پیک دیگه بردار و اون رو دور گوشه پایین سمت راست بگردون و تو امتداد لبه پایینی گوشی حرکتش بده.

وقتی به گوشه‌ها می‌رسی کار رو خیلی آروم انجام بده تا قاب شیشه‌ای ترک نخوره. اگه دیدی پیک جلو نمی‌ره، حتما بازم بهش حرارت بده.

این پیک رو هم تو لبه پایینی رها کن تا چسب‌ها دوباره سفت نشن.

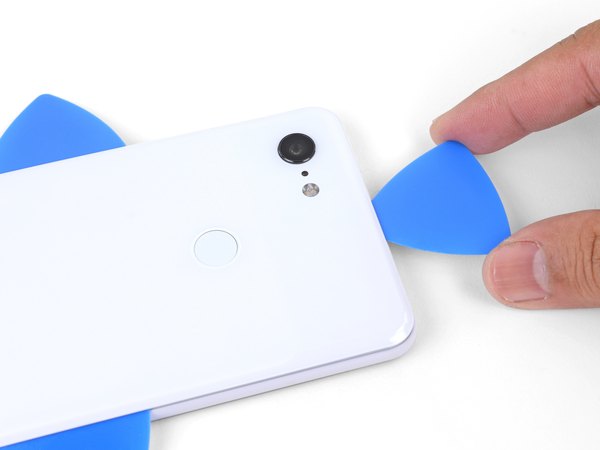

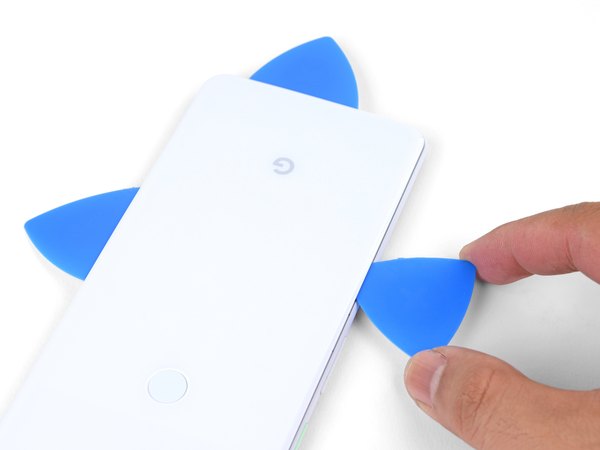

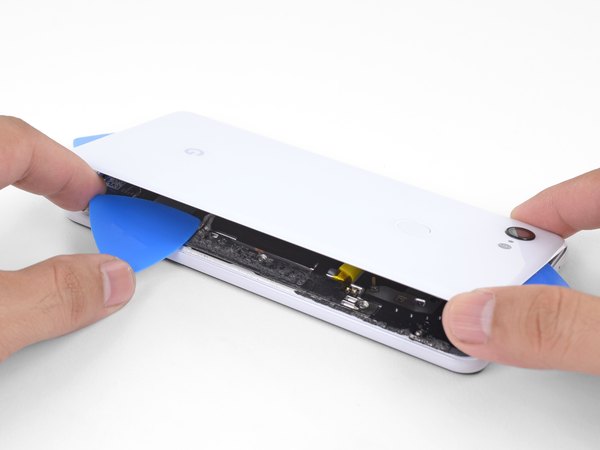

همین روند گرم کردن و برش دادن رو برای لبه‌های سمت چپ و بالای گوشی هم تکرار کن. موقع برش دادن لبه سمت چپ خیلی مراقب باش. اگه حس کردی پیک تو قسمت‌های بالایی داره به چیزی گیر می‌کنه، احتمالا به سنسور اثر انگشت رسیدی. سریع پیک رو یه ذره بکش بیرون و دوباره بااحتیاط حرکتش بده. مطمئن شو که چسب‌های ضخیم‌تر قسمت پایینی و لبه راست رو کاملا بریده باشی.

لبه سمت راست قاب پشتی رو خیلی آروم به سمت بالا اهرم کن. با یه پیک، هر چسبی که هنوز تو لبه‌ها درگیره رو برش بده تا قاب کاملا آزاد بشه.

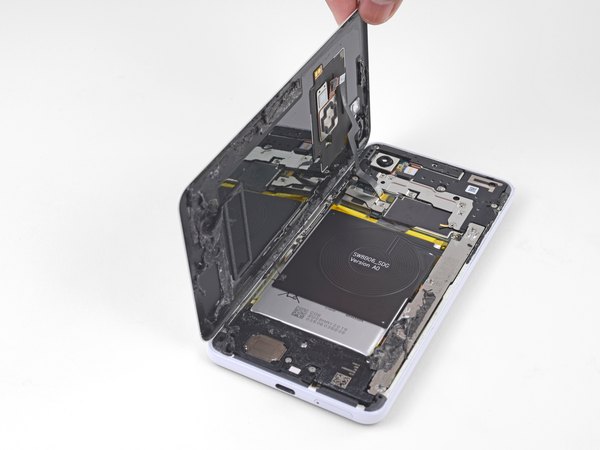

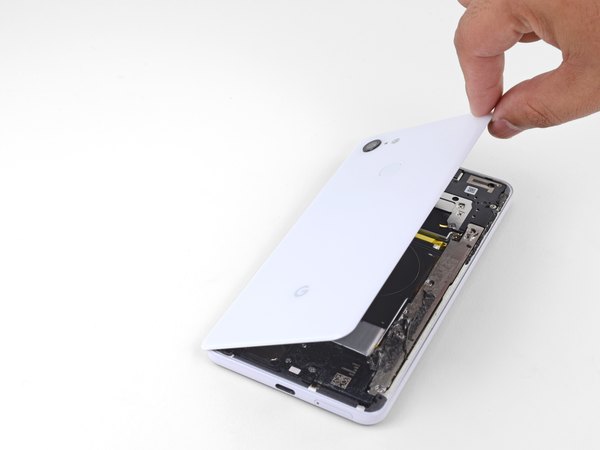

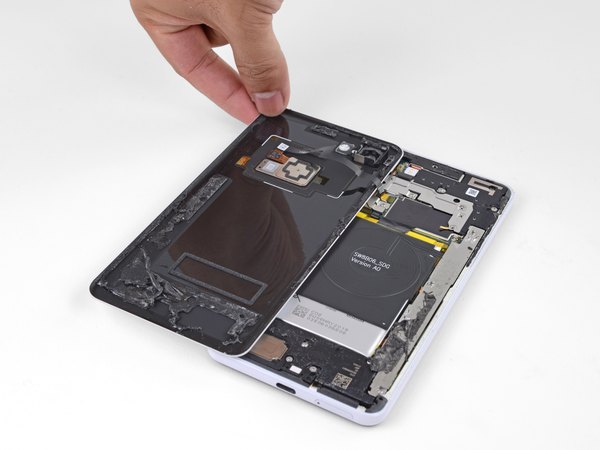

حالا قاب پشتی رو از لبه سمت راست مثل صفحه کتاب بلند کن و اون رو در کنار لبه سمت چپ گوشی بخوابون.

حواست باشه قاب رو خیلی دور نکنی تا کابل سنسور اثر انگشت کشیده نشه یا جایی گیر نکنه.

موقع بستن گوشی، قبل از اینکه چسب‌های نهایی قاب رو بزنی، بهترین زمانه که گوشی رو روشن کنی و تمام عملکردهایی که بهشون دست زدی رو تست کنی. فقط یادت نره بعد از تست، دوباره گوشی رو کامل خاموش کنی.

برای بستن قاب، حتما از چسب‌های ضدآب دوطرفه و مخصوص پیکسل استفاده کن تا گوشیت دوباره کاملا آب‌بندی بشه.

اگه تو این پروسه سنسور اثر انگشت رو هم عوض کردی، بعد از روشن کردن باید از نرم‌افزار مخصوص استفاده کنی تا گوشی سنسور جدید رو بشناسه.

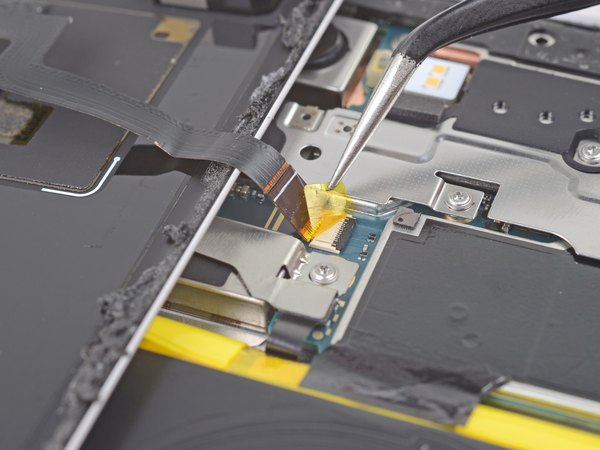

با یه پنس، چسب زرد رنگی که روی کانکتور سنسور اثر انگشت زده شده رو خیلی بااحتیاط بکن و بردار.

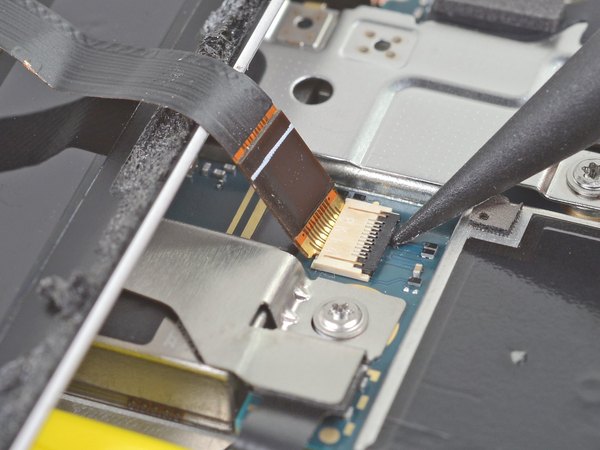

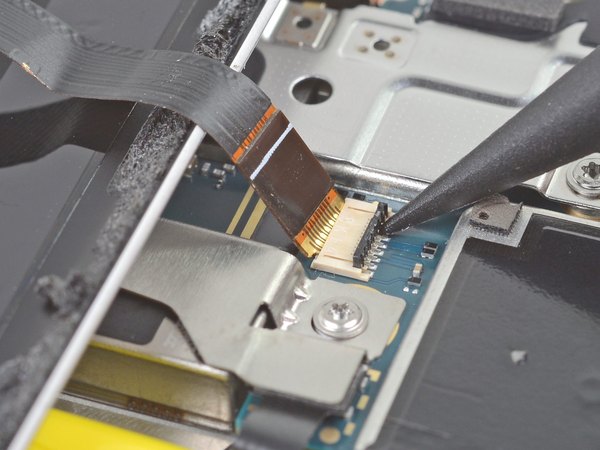

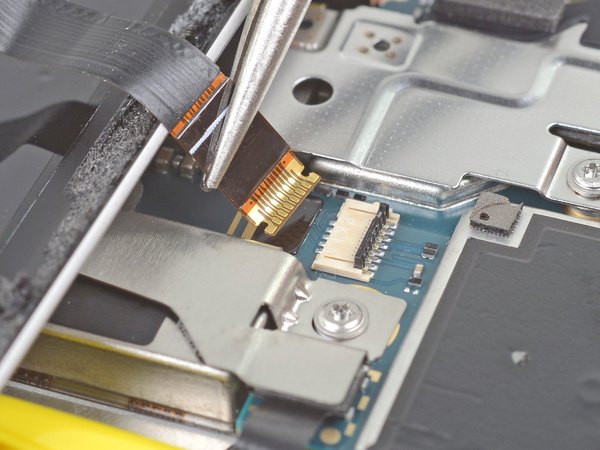

نوک اسپاجر رو زیر ضامن مشکی رنگ سوکت ZIF سنسور اثر انگشت بنداز و اون رو به سمت بالا باز کن. با انگشتات یا یه پنس، زبانه کوچیک کابل رو بگیر و کابل فلت رو خیلی آروم از داخل سوکت بکش بیرون.

برای اینکه اتصالی رخ نده، خیلی مراقب باش نوک فلزی پنست به کنتاکت‌های طلایی روی کابل فلت برخورد نکنه.

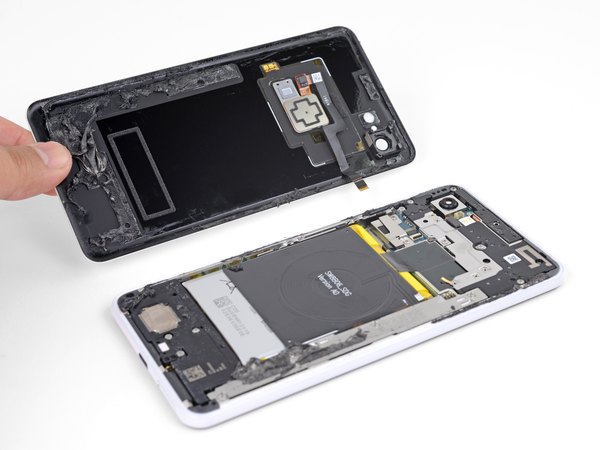

حالا می‌تونی قاب پشتی رو کاملا از روی گوشی برداری و کنار بذاری.

یادت باشه موقع بستن، تمام چسب‌های قدیمی رو تمیز کنی و چسب جدید بزنی.

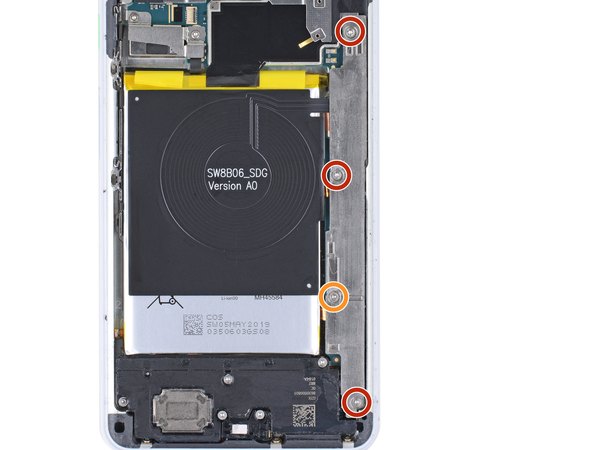

چهار تا پیچ Torx T3 که محافظ فلزی رو نگه داشتن باز کن:

← سه تا پیچ 4 میلی‌متری.

← یه پیچ 3 میلی‌متری.

تو کل مراحل تعمیر حواست باشه کدوم پیچ رو از کجا باز می‌کنی تا موقع بستن دقیقا سر جای خودشون بسته بشن.

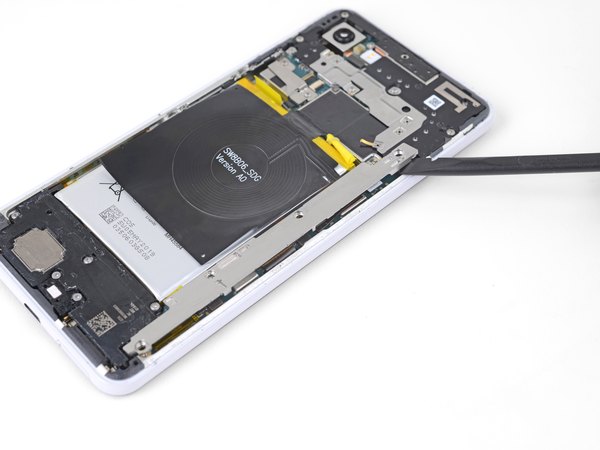

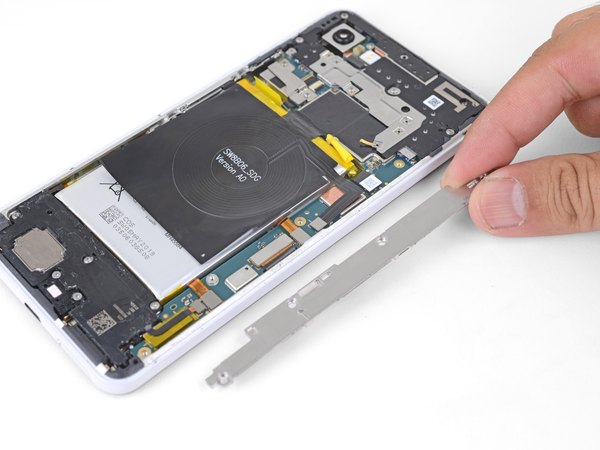

قسمت تخت اسپاجر رو زیر لبه بالا سمت راست محافظ فلزی بنداز و اهرم کن تا آزاد بشه. محافظ فلزی رو بردار و بذار کنار.

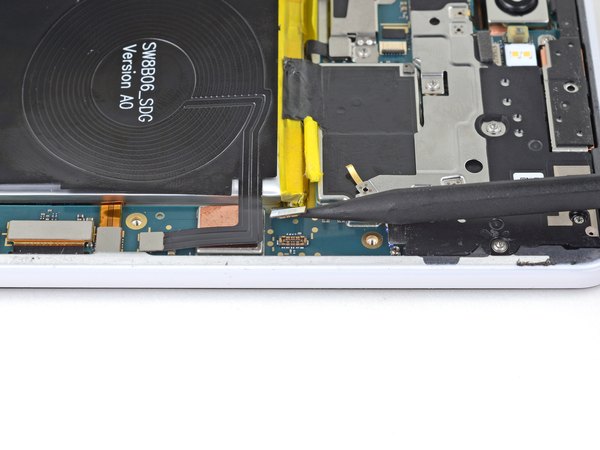

نوک اسپاجر رو ببر زیر کانکتور باتری و اون رو مستقیم به سمت بالا اهرم کن تا از روی سوکتش جدا بشه.

به هیچ وجه از ابزارهای فلزی برای جدا کردن باتری استفاده نکن، چون ممکنه باعث اتصالی و جرقه بشه.

کابل باتری رو یکم به عقب خم کن تا کانکتورش تصادفا دوباره روی سوکت نیفته و اتصال برقرار نکنه.

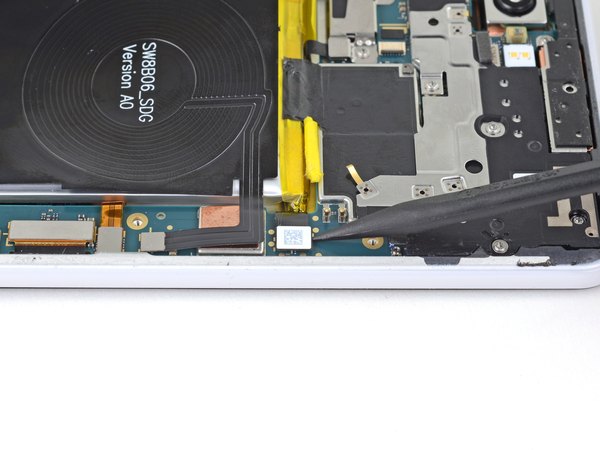

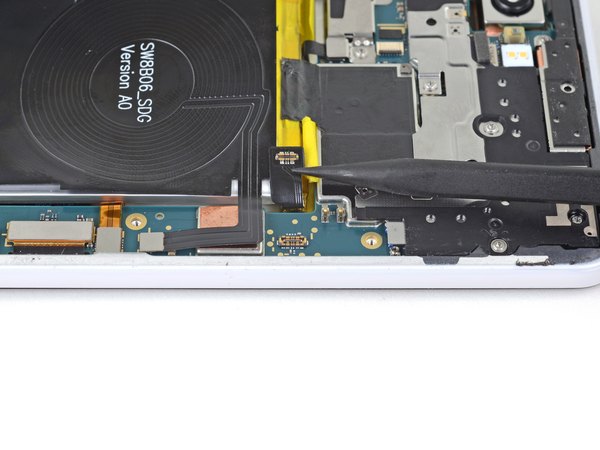

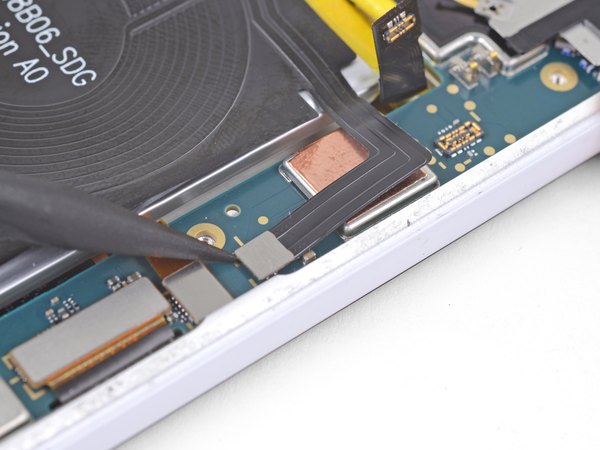

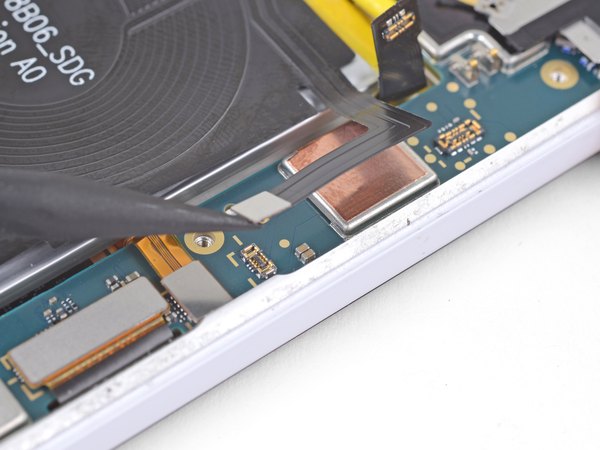

با نوک اسپاجر، کانکتور کویل شارژ وایرلس رو که نزدیک لبه سمت راست مادربرد قرار داره، بالا بزن تا قطع بشه.

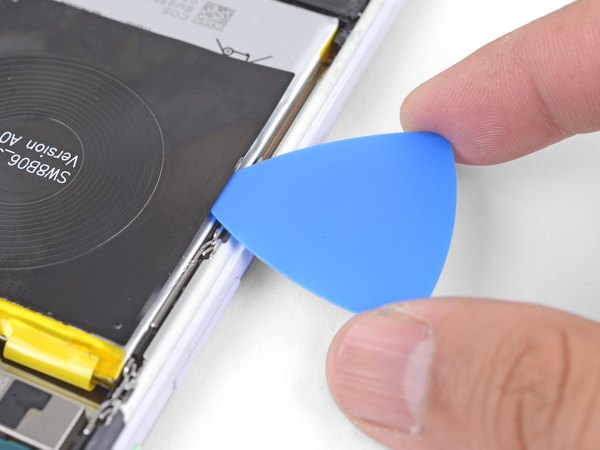

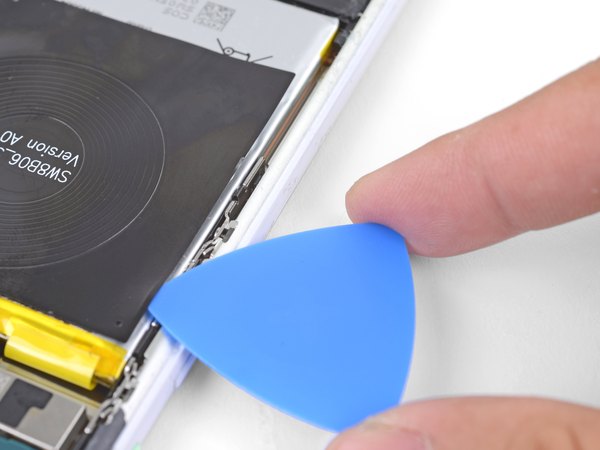

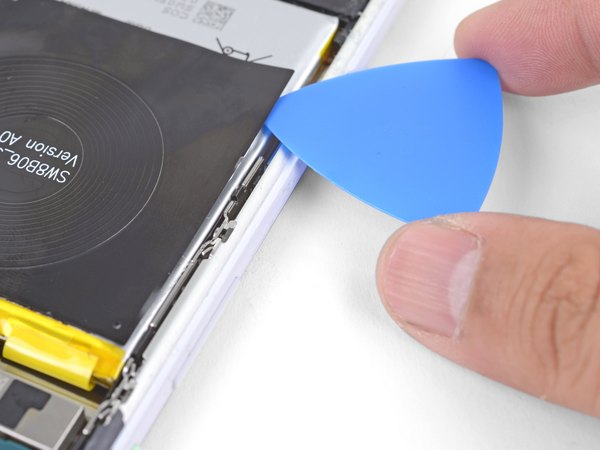

نوک یه پیک بازکننده رو زیر یکی از لبه‌های کویل شارژ وایرلس بنداز. پیک رو تو امتداد لبه‌ها حرکت بده تا چسب زیریش شل بشه.

پیک رو تا جایی که می‌تونی عمیق ببر اما خیلی حواست باشه که سطح باتری که زیر کویل هست، سوراخ نشه.

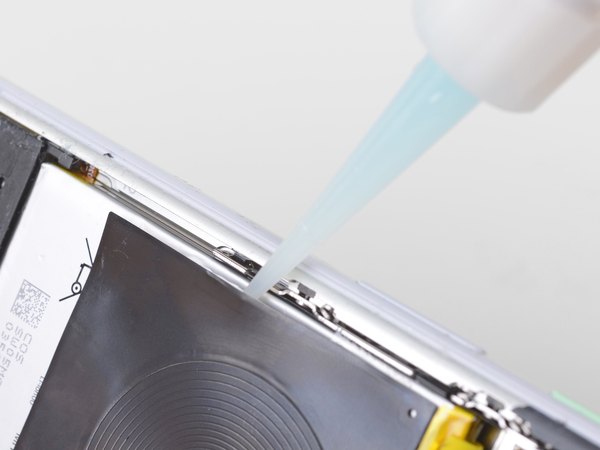

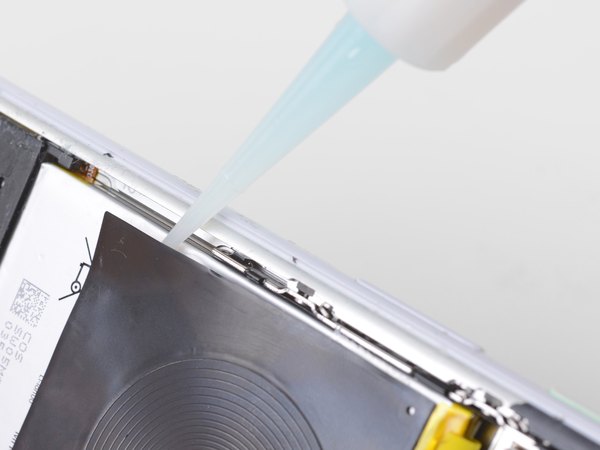

همون لبه‌ای که چسبش رو بریدی یکم به سمت بالا کج کن. در حالی که گوشی رو تو همین حالت کج نگه داشتی، چند قطره حلال چسب یا الکل ایزوپروپیل با درصد بالا زیر لبه کویل بریز. گوشی رو یه یکی دو دقیقه تو همین حالت نگه دار تا حلال قشنگ چسب‌ها رو نرم کنه.

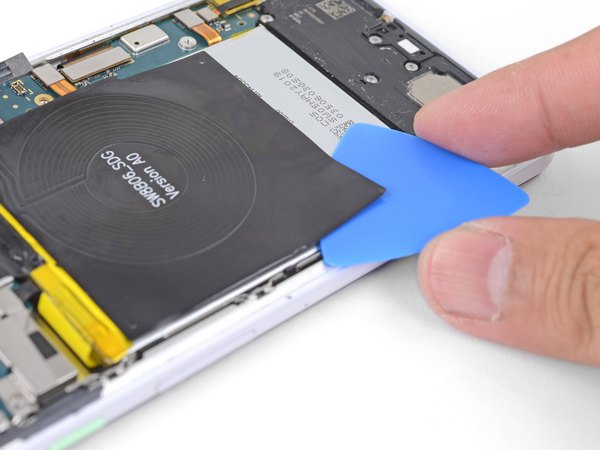

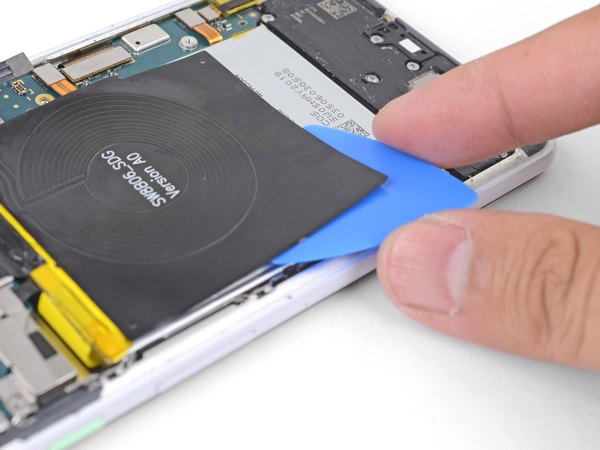

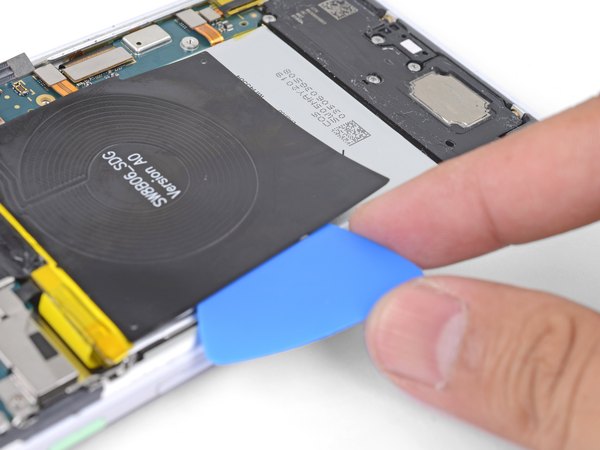

لبه تخت یه پیک رو زیر یکی از گوشه‌های کویل شارژ وایرلس ببر. پیک رو آروم ولی محکم به زیر کویل هل بده تا چسب‌ها کامل جدا بشن. بیشتر چسب، دورتادور لبه‌های کویل وایرلس زده شده. با پیک خیلی آروم این قسمت‌ها رو برش بده.

اگه دیدی چسب خیلی سفته و بریده نمی‌شه، دوباره گوشی رو کج کن و چند قطره دیگه حلال چسب بریز.

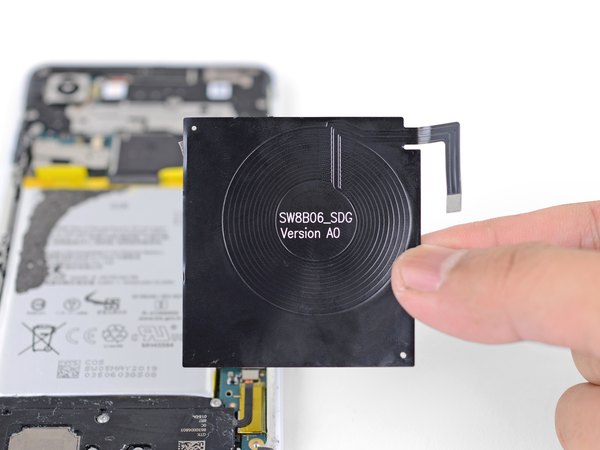

کویل شارژ وایرلس رو به طور کامل از روی باتری بردار.

برای نصب دوباره کویل جدید یا نصبش روی باتری جدید این نکات رو رعایت کن:

اول مطمئن شو سطح باتری کاملا از چسب‌های قدیمی تمیز شده باشه. بازم تأکید می‌کنم که مراقب باش باتری سوراخ نشه. اول کانکتور کویل وایرلس رو به سوکت روی مادربرد وصل کن. این کار باعث می‌شه کویل دقیقا سر جای درستش تراز بشه. حالا روکش چسب کویل رو بکن. کویل رو روی باتری بخوابون و با دست محکم فشار بده تا بچسبه.

تو دو مرحله بعدی قراره اتصال دکمه‌های کناری رو قطع کنیم تا یه وقت موقع اهرم کردن باتری، به طور تصادفی فلتشون پاره نشه.

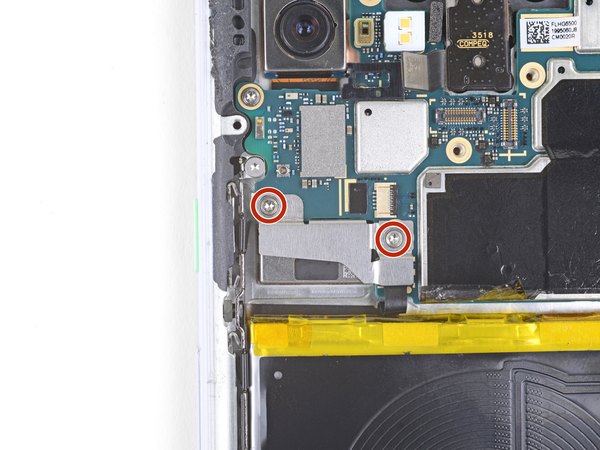

← دو تا پیچ 3 میلی‌متری Torx T3 که براکت کانکتور دکمه‌ها رو نگه داشتن باز کن.

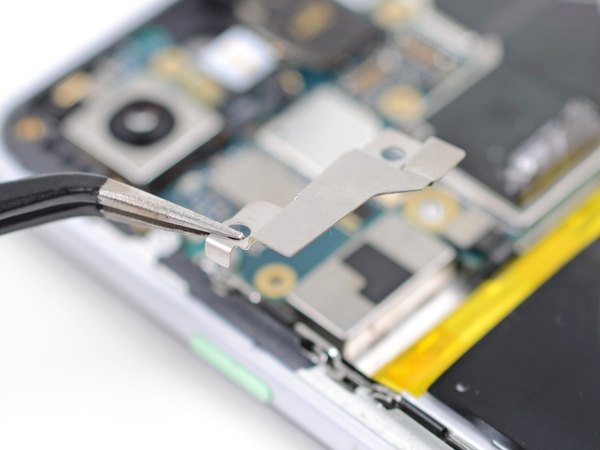

براکت محافظ دکمه‌ها رو بردار.

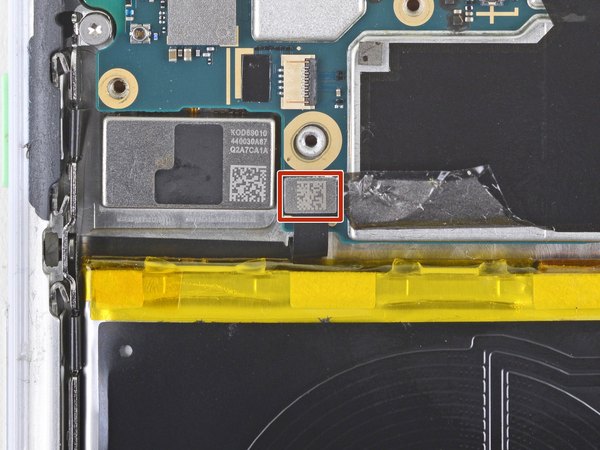

← با نوک اسپاجر، کانکتور فلت دکمه‌ها رو از روی سوکتش روی مادربرد جدا کن.

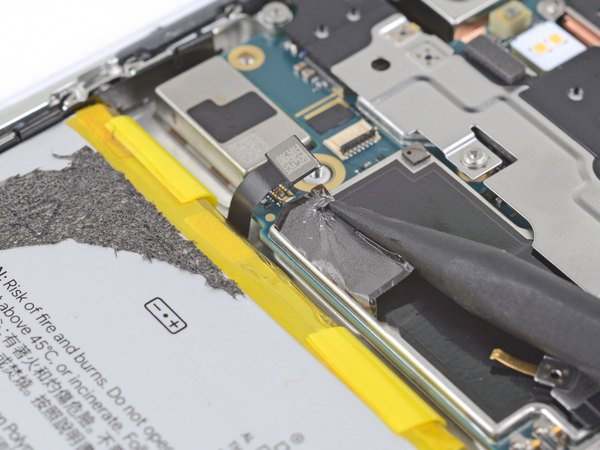

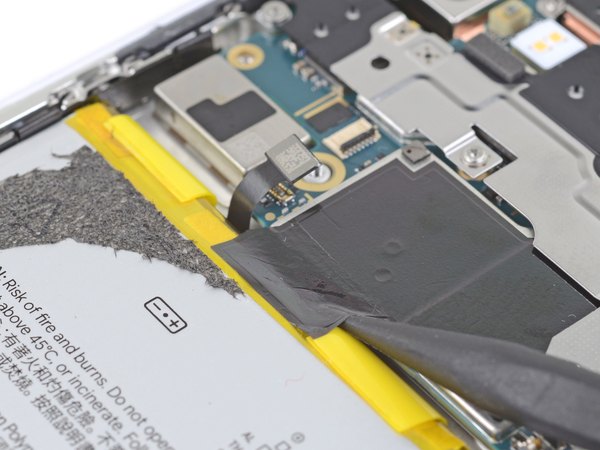

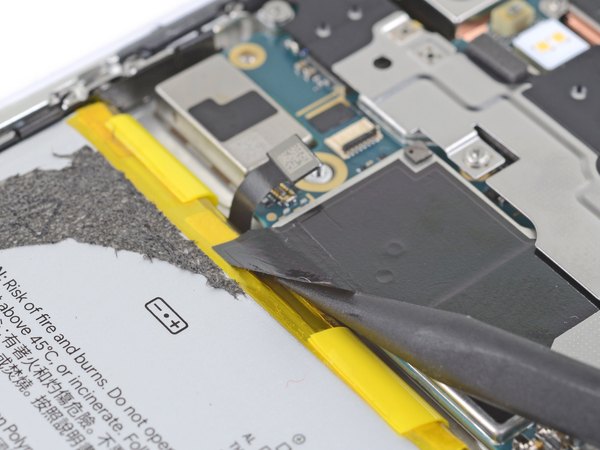

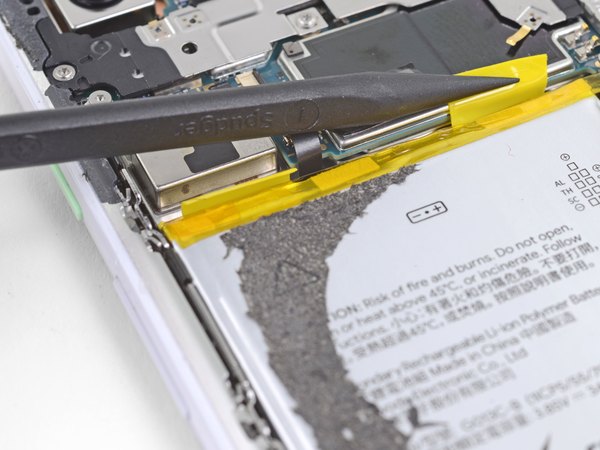

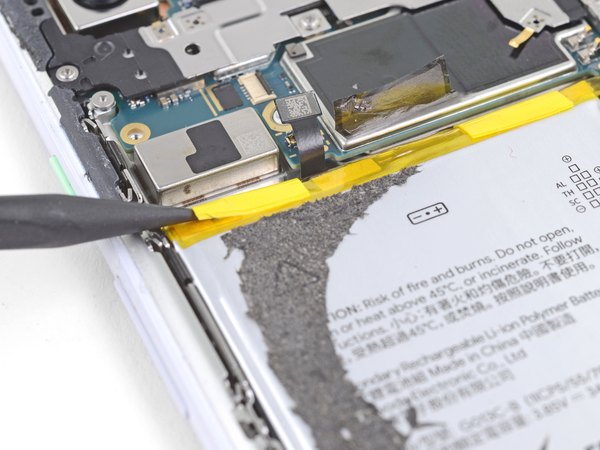

نوک اسپاجر رو تو شکاف بالای باتری (لبه بالایی) بنداز. اسپاجر رو خیلی آروم تو این مسیر حرکت بده تا چسب نواری عایقی که به باتری چسبیده، جدا بشه. نوار چسب رو به سمت بیرون تا کن تا مزاحم کارت نباشه.

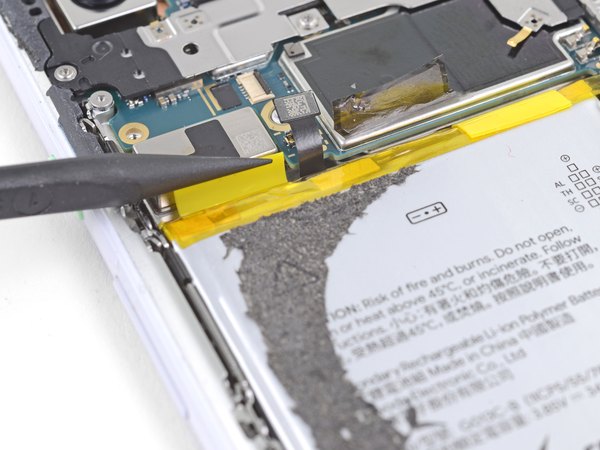

نوک اسپاجر رو بااحتیاط ببر زیر زبانه‌های زردرنگ چسب باتری که روی لبه بالایی باتری تا شدن. این زبانه‌ها رو از روی بدنه باتری جدا کن تا بتونی با دست بگیریشون.

نزدیک قسمت بالایی باتری لبه‌های تیز و برنده‌ای وجود داره که موقع کشیدن چسب‌ها، خیلی راحت باعث پاره شدنشون می‌شن.

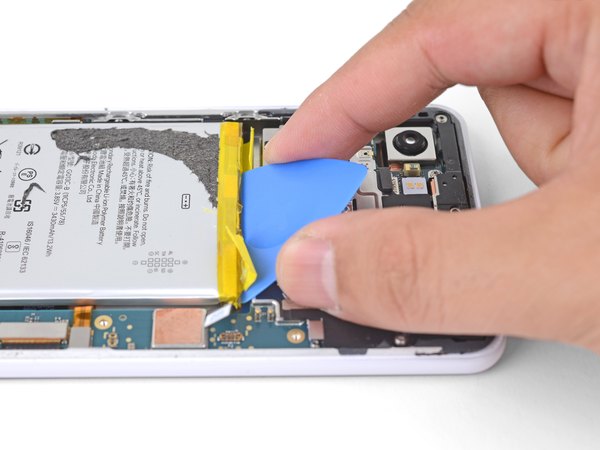

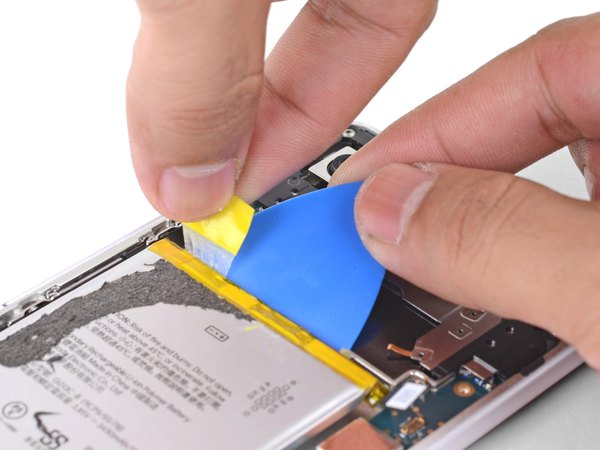

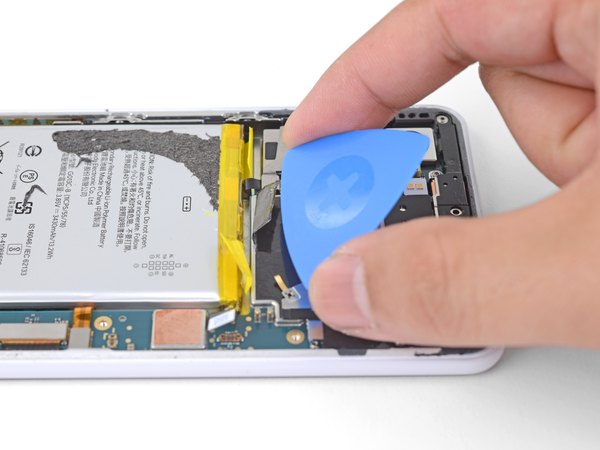

برای جلوگیری از پارگی، لبه تخت یه پیک رو دقیقا پشت زبانه زردرنگ و تو فاصله بالای باتری فرو کن. پیک رو محکم به زیر باتری هدایت کن. این پیک مثل یه سپر عمل می‌کنه و نمی‌ذاره چسب موقع بیرون اومدن به لبه‌های تیز برخورد کنه، در ضمن می‌تونی ازش به عنوان اهرم هم استفاده کنی.

زبانه زرد چسب رو بگیر و با یه نیروی ثابت و آروم به سمت خودت بکش. سعی کن زاویه کشیدنت تا جای ممکن پایین و تخت باشه (نباید مستقیم به سمت بالا بکشیش). همون‌طور که داری چسب رو می‌کشی، با دست دیگه‌ات به پیک فشار بیار تا کاملا زیر باتری بمونه و کار سپر رو انجام بده.

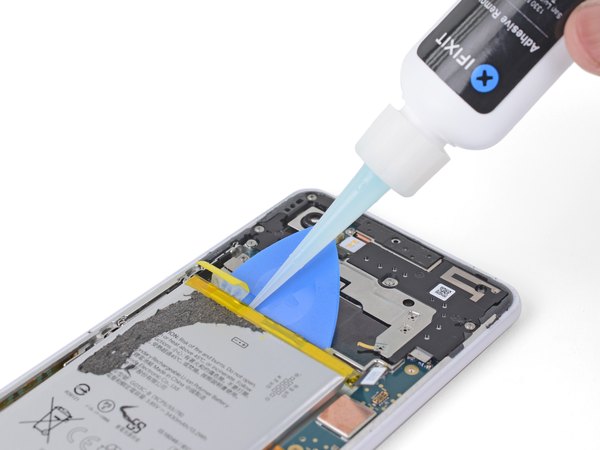

اگه حس کردی چسب گیر کرده و بیرون نمیاد، می‌تونی چند قطره حلال چسب یا الکل بالای 90 درصد تو شکاف زیر باتری بریزی تا چسب‌ها شل بشن. معمولا این کار باعث می‌شه هر دو تا چسب با هم آزاد بشن.

همین کار رو دقیقا برای زبانه چسب دوم هم تکرار کن.

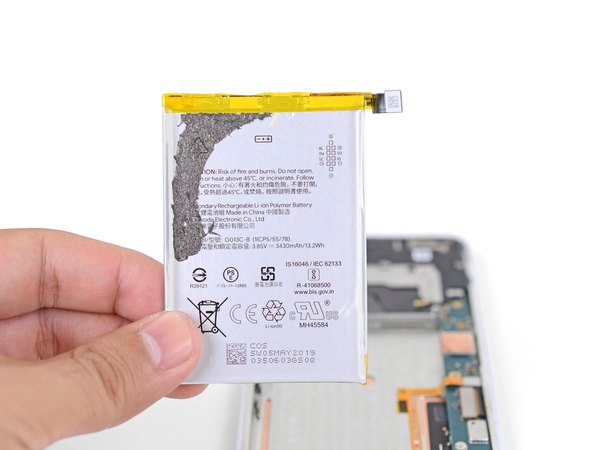

باتری رو با دست بردار و از گوشی خارج کن.

به هیچ وجه باتری قدیمی رو دوباره استفاده نکن. باتری که باز و خم شده خطرناکه و باید حتما با یه باتری نو جایگزین بشه.

برای نصب باتری جدید این کارها رو بکن:

هر چی چسب قدیمی ته شاسی مونده رو با الکل پاک کن. باتری جدید رو بذار تو گوشی و کانکتورش رو خیلی "موقت" وصل کن. این کار باعث می‌شه باتری دقیق سر جاش تراز بشه. چسب‌های دوطرفه یا مخصوص باتری رو نصب کن. باتری رو سر جاش بخوابون و با دست محکم فشار بده تا چسب‌هاش بگیره. حالا کانکتور باتری رو دوباره جدا کن تا بتونی بقیه قطعات رو بدون خطر اتصالی ببندی.

دمت گرم که تا اینجا پیش اومدی! برای بستن گوشی، فقط کافیه این مراحل رو از آخر به اول انجام بدی. پیشنهاد می‌کنم برای اینکه باتری جدیدت بهترین عملکرد رو داشته باشه و عمرش طولانی بشه، حتما یه بار کالیبره‌اش کنی.

یعنی اول بذار شارژش به 100 درصد برسه و دو ساعت هم اضافه تو شارژ بمونه. بعد ازش استفاده کن تا خودش به خاطر باتری ضعیف خاموش بشه و دوباره بدون وقفه تا 100 درصد شارژش کن.

امیدواریم این آموزش از تیم آیسی‌مدار برات مفید بوده باشه و تونسته باشی پیکسل 3 ایکس ال رو مثل روز اولش سرحال کنی. خوشحال می‌شیم نظرت رو زیر همین پست برامون کامنت کنی تا بقیه دوستان هم از تجربه‌ات استفاده کنن. موفق باشی!
