تعویض صفحه نمایش موتورولا Moto G Play 2021

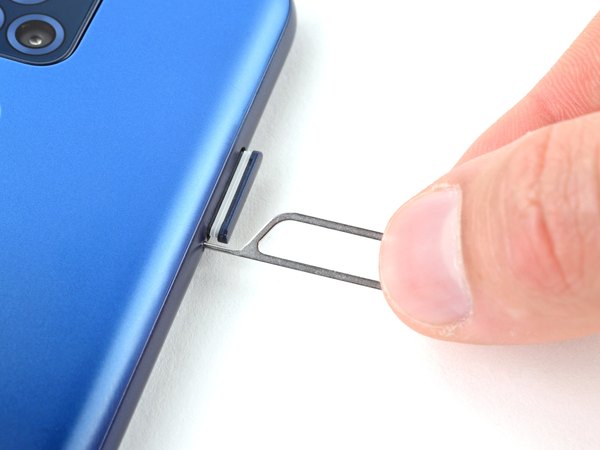

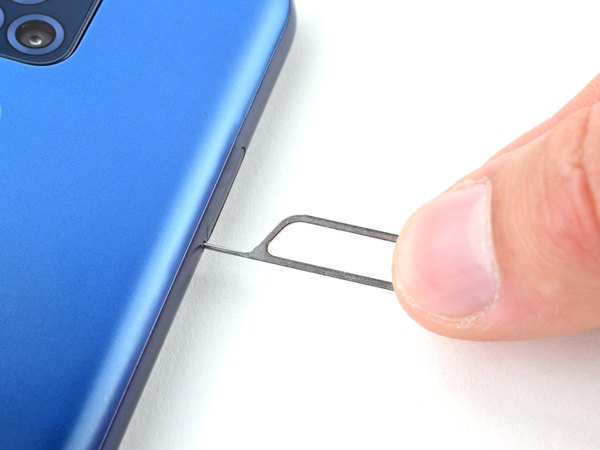

اول از همه سوزن سیم‌کارت یا یه گیره کاغذ صاف‌شده رو بردار و بکن تو سوراخ کوچیکی که کنار خشاب سیم‌کارت قرار داره. کمی فشار بده تا خشاب خودش رو ول کنه و بزنه بیرون.

حواست باشه ممکنه سیم‌کارت بیفته، پس دستت رو زیرش نگه دار.

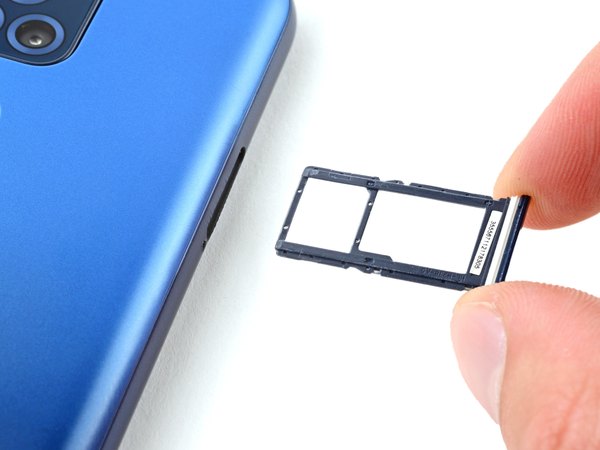

حالا خشاب رو با انگشتات بگیر و کامل از گوشی درش بیار.

موقع بستن گوشی یادت باشه که قسمت فرورفتگی سیم‌کارت باید به سمت صفحه نمایش باشه.

قبل از اینکه دست به کار بشی، حتما شارژ باتری رو به زیر 25 درصد برسون و گوشی رو کامل خاموش کن تا خطری تهدیدت نکنه.

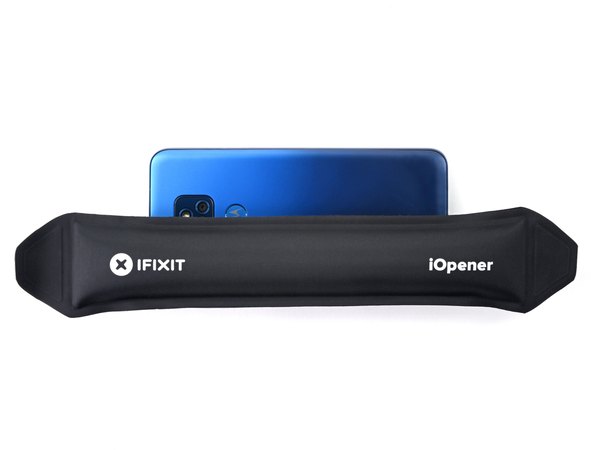

پد حرارتی یا همون آی‌اوپنر رو گرم کن و حدود دو دقیقه بذارش روی لبه سمت چپ قاب پشتی تا چسب‌ها نرم بشن.

اگه پد حرارتی نداری می‌تونی از سشوار استفاده کنی، اما خیلی مراقب باش که گوشی بیش از حد داغ نشه؛ چون صفحه نمایش و باتری به حرارت زیاد حساسن.

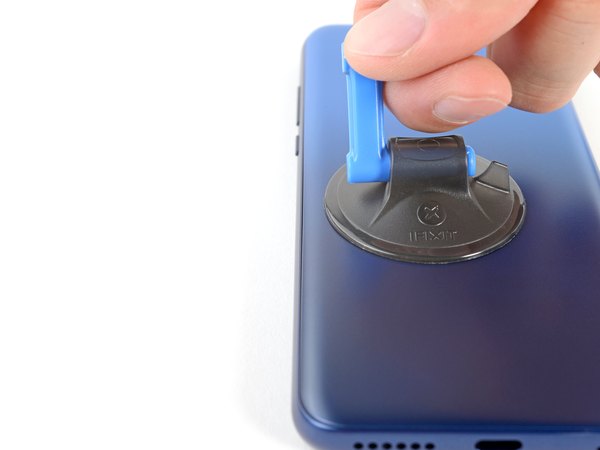

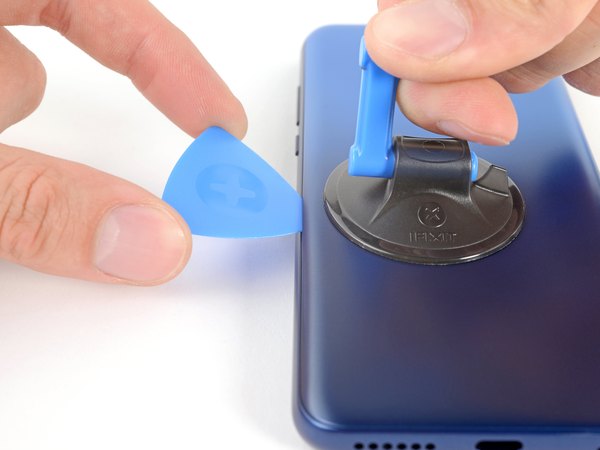

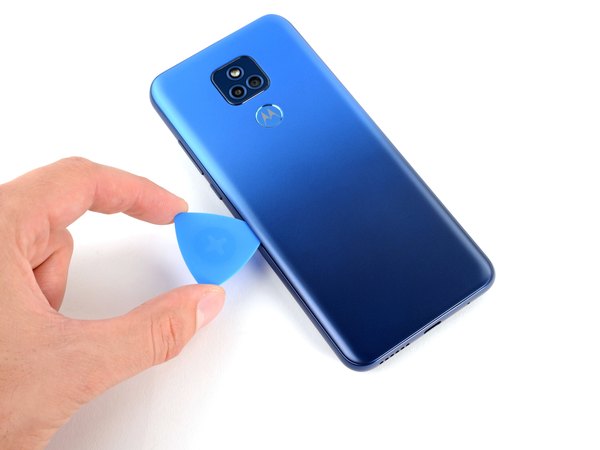

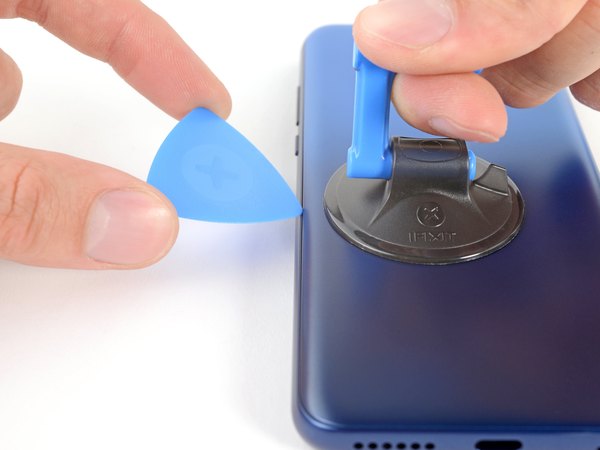

ساکشن کاپ رو تا جایی که می‌تونی نزدیک به وسط لبه سمت چپ قاب پشتی بچسبون. حالا ساکشن کاپ رو با یه نیروی ثابت و محکم به سمت بالا بکش تا یه درز کوچیک بین قاب و شاسی گوشی ایجاد بشه. سریع یه پیک پلاستیکی رو بکن تو همون شکافی که باز شده تا دوباره بسته نشه.

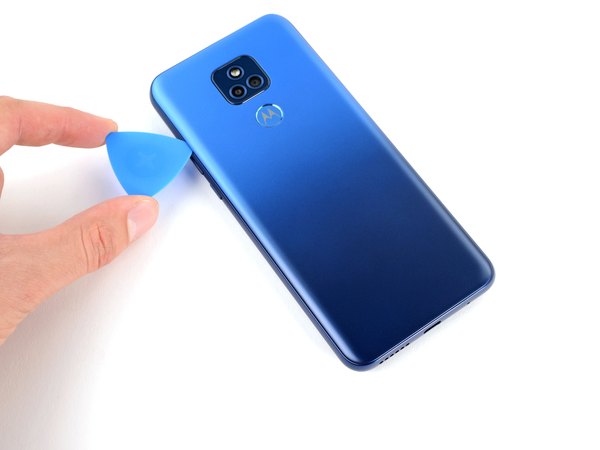

پیک پلاستیکی رو تو همون درز بالا و پایین ببر تا چسب‌های لبه چپ کامل بریده بشن. وقتی رسیدی به گوشه پایین سمت چپ، پیک رو همونجا رها کن تا چسب‌ها دوباره به هم نچسبن.

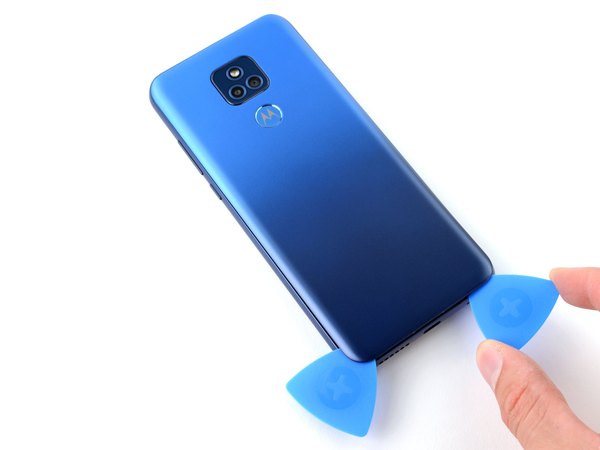

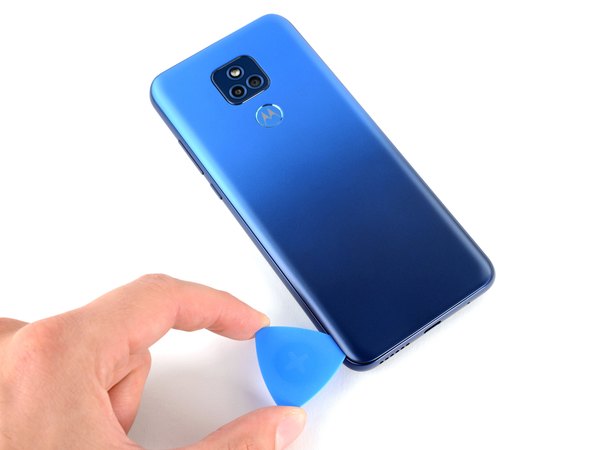

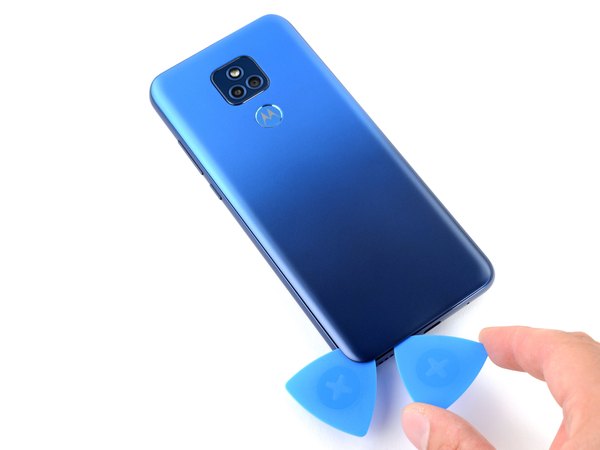

یه پیک دوم بردار و از همون قسمت پایین، بکشش سمت راست تا چسب‌های لبه پایینی هم باز بشن. این پیک رو هم تو گوشه پایین سمت راست نگه دار. همین کار رو دقیقا برای لبه راست و لبه بالایی قاب هم تکرار کن تا دورتادور آزاد بشه.

سنسور اثر انگشت با یه فلت خیلی ظریف به مادربرد وصله. پس نباید یهو قاب رو بکشی؛ اول باید سنسور رو از قاب پشتی جدا کنیم.

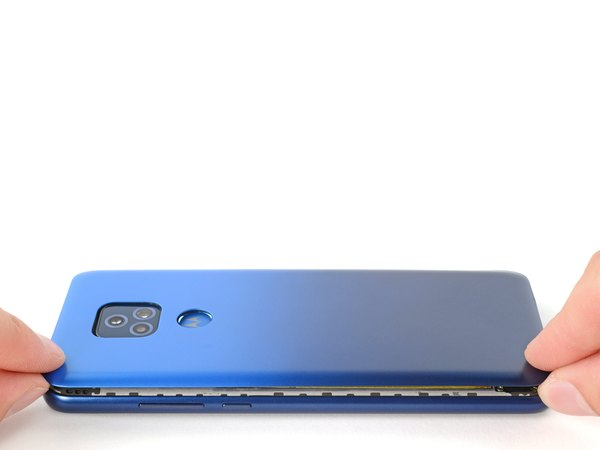

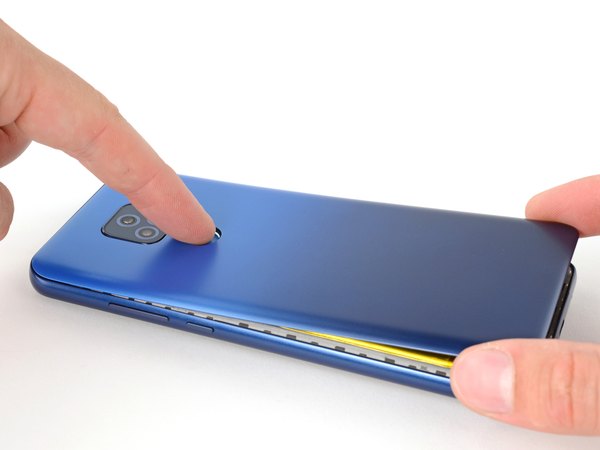

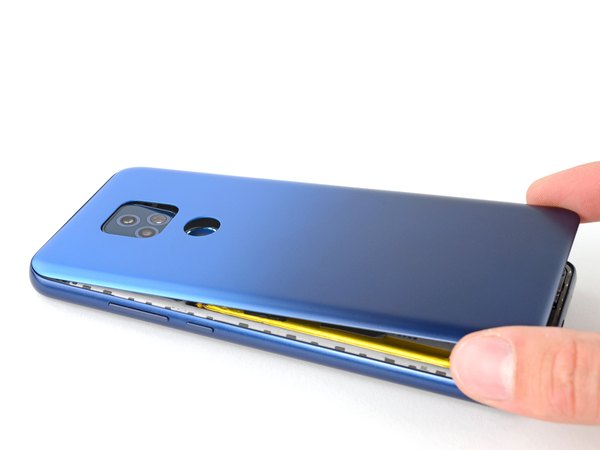

لبه پایینی قاب پشتی رو با دستت بگیر و یه کم بلندش کن. همونطور که قاب رو میدی بالا، از بیرون روی سنسور اثر انگشت فشار بیار تا از قاب پشتی کنده بشه و سر جاش روی گوشی بمونه.

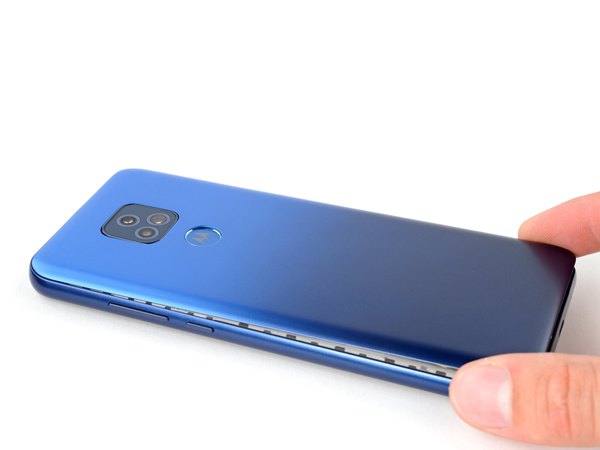

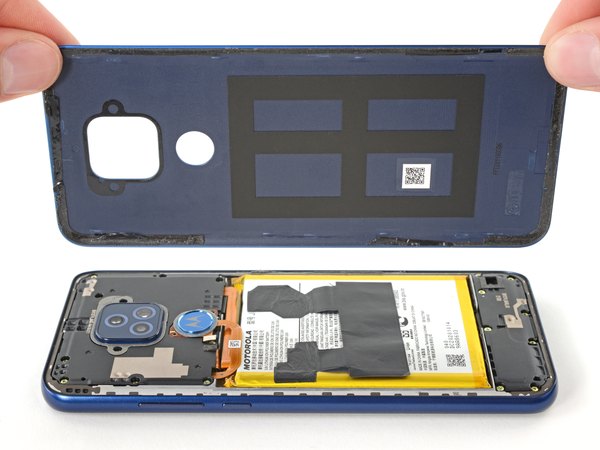

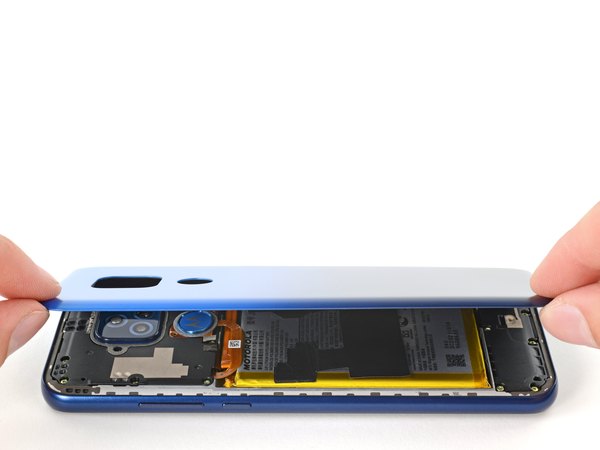

حالا قاب پشتی رو بگیر و کامل از روی گوشی برش دار.

اگه دیدی قاب هنوز یه جاهایی گیره، پیک رو دوباره دور لبه‌ها بچرخون تا اگه چسبی مونده بریده بشه. الکی زور نزن.

نکات موقع بستن گوشی:

بهترین زمان برای تست کردن گوشی همون موقعیه که هنوز قاب رو نبستی. پس قبل از چسب‌کاری، یه تست کامل از صفحه نمایش بگیر و بعد دوباره گوشی رو خاموش کن. برای چسبوندن قاب پشتی می‌تونی از چسب‌های دورو و مخصوص استفاده کنی. یا اینکه از نوار چسب‌های تعمیراتی کمک بگیری.

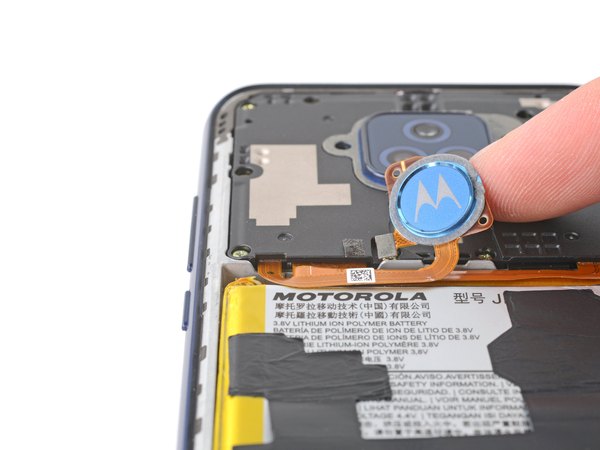

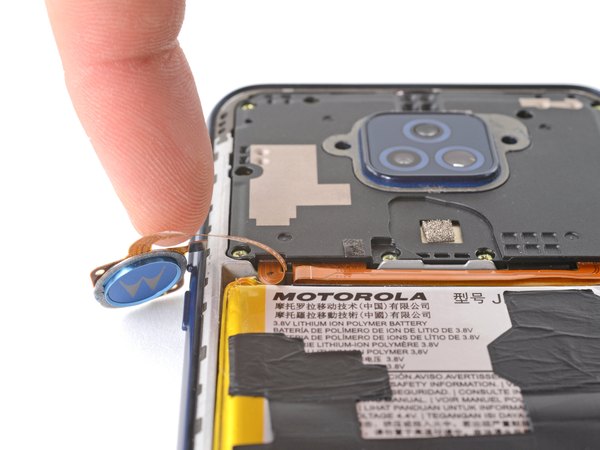

سنسور اثر انگشت رو خیلی آروم به سمت چپ برگردون تا از روی قطعات کنار بره.

حواست باشه فلت سنسور رو تا نکنی یا بیش از حد نکشیش که پاره نشه.

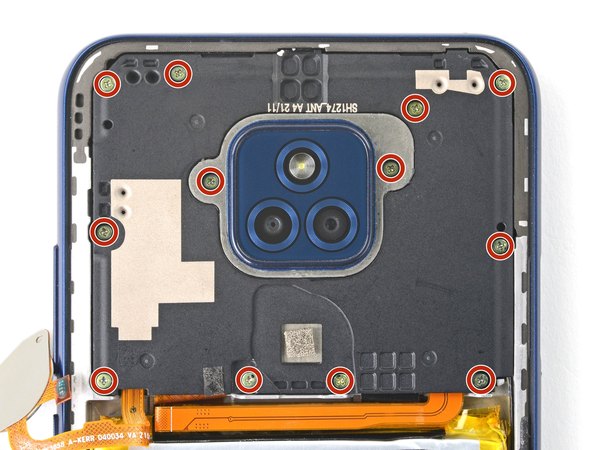

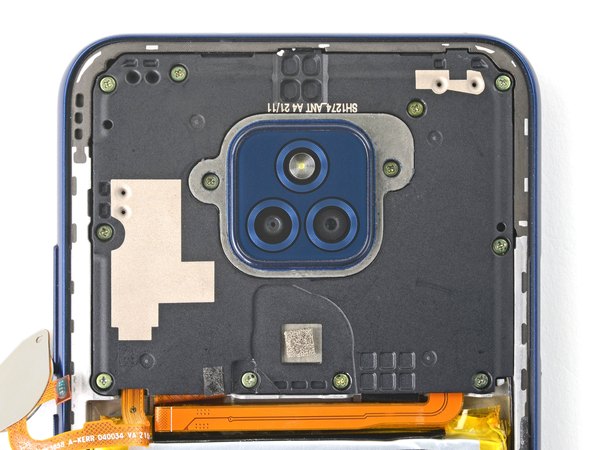

← با پیچ‌گوشتی چهارسویی که داری، دوازده تا پیچ 3.9 میلی‌متری که درپوش مادربرد رو نگه داشتن باز کن و یه جای امن بذار.

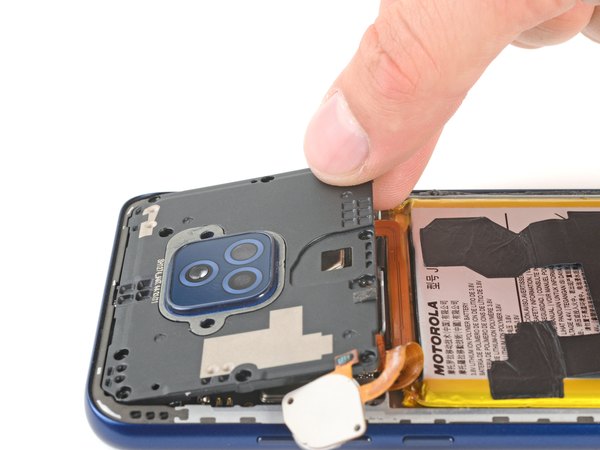

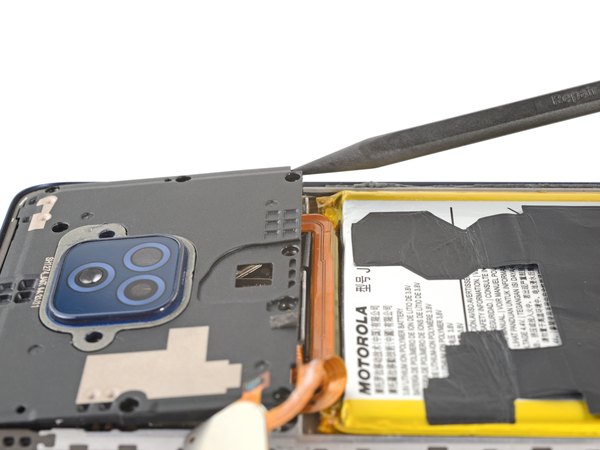

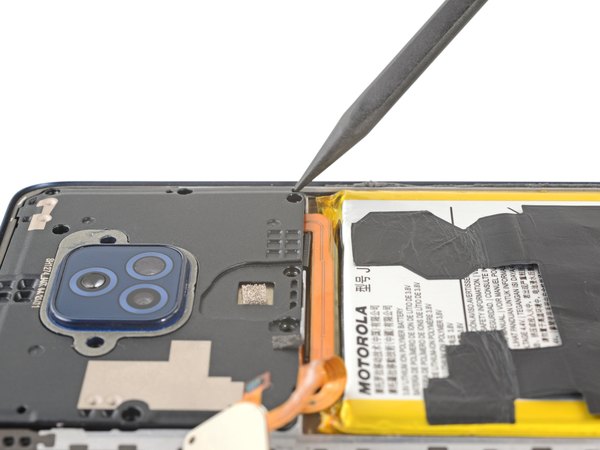

نوک تیز اسپاجر رو ببر بین گوشه پایین سمت راست درپوش مادربرد و فریم گوشی. درپوش رو یه کم اهرم کن و بده بالا تا بتونی با انگشتات بگیریش.

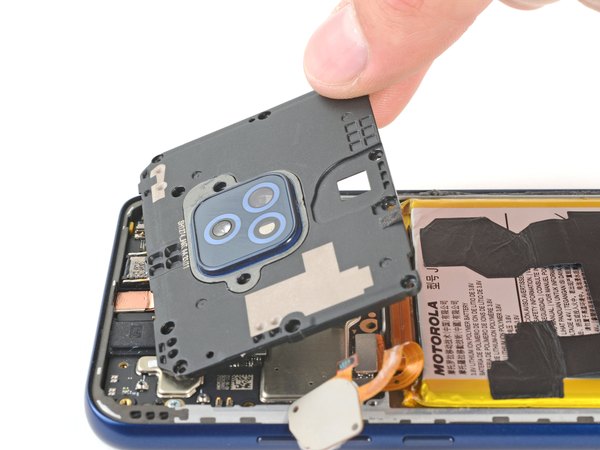

لبه پایینی درپوش رو بگیر و کامل از روی فریم برش دار.

با نوک تیز اسپاجر برو زیر سوکت باتری و خیلی آروم اهرم کن تا فلت باتری از روی مادربرد جدا بشه.

برای جا زدن سوکت‌ها موقع جمع کردن گوشی، اول یه طرف سوکت رو تنظیم کن و فشار بده تا تق صدا بده، بعد طرف دیگه رو جا بزن. هیچ‌وقت وسط سوکت رو فشار نده، چون اگه تنظیم نباشه پین‌ها کج میشن و دردسر بزرگی درست میشه.

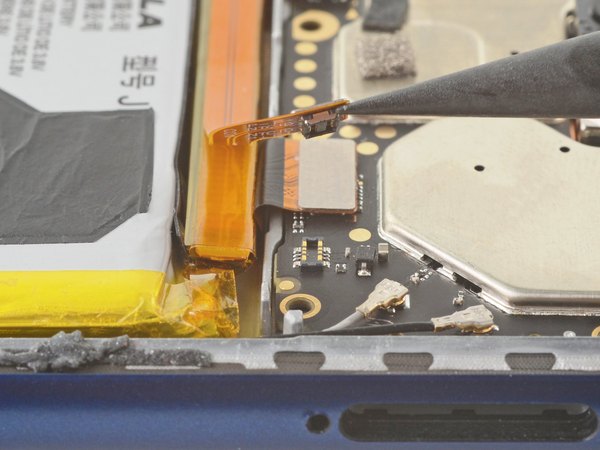

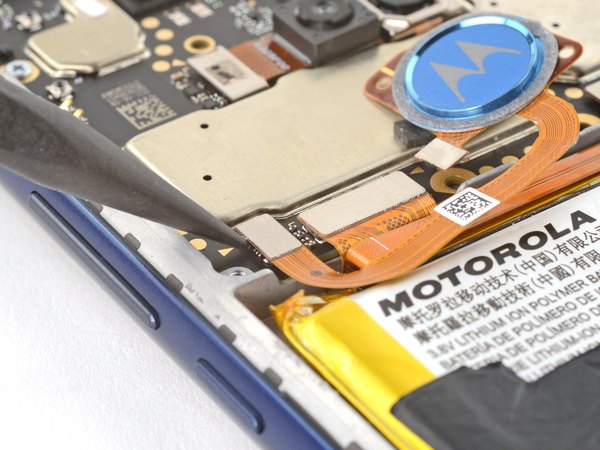

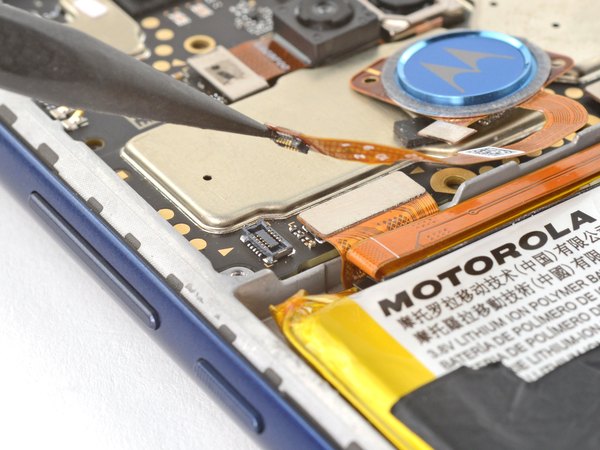

دوباره با نوک اسپاجر، سوکت سنسور اثر انگشت رو از روی برد اصلی جدا کن.

اگه به عکس دقت کنی، فلش طلایی نشون میده که دقیقا از کدوم طرف باید اسپاجر رو ببری زیر سوکت.

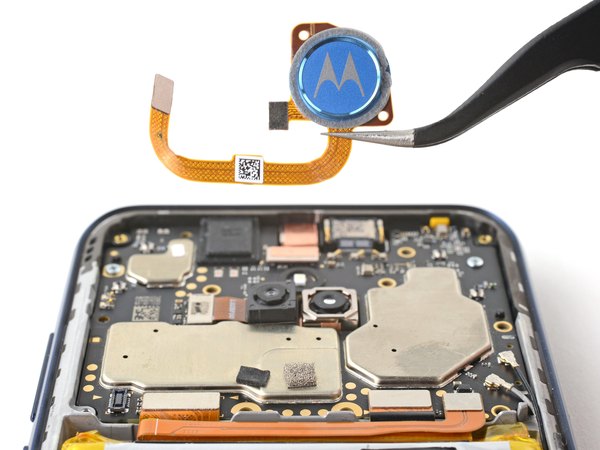

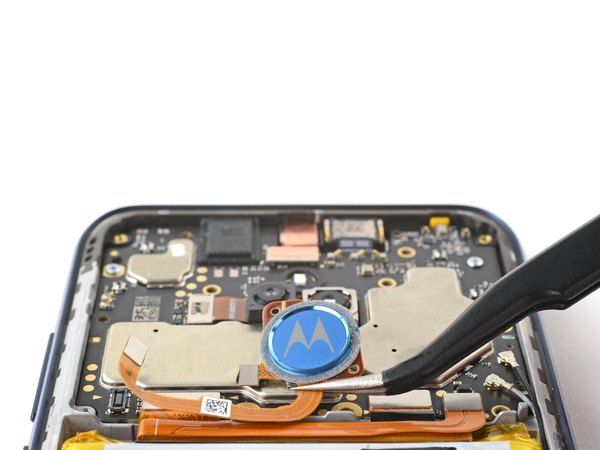

با انگشتات یا یه پنس، سنسور اثر انگشت رو بگیر و کلا از گوشی خارج کن.

موقع برداشتنش خیلی ظریف کار کن تا به فلت آسیب نرسونی.

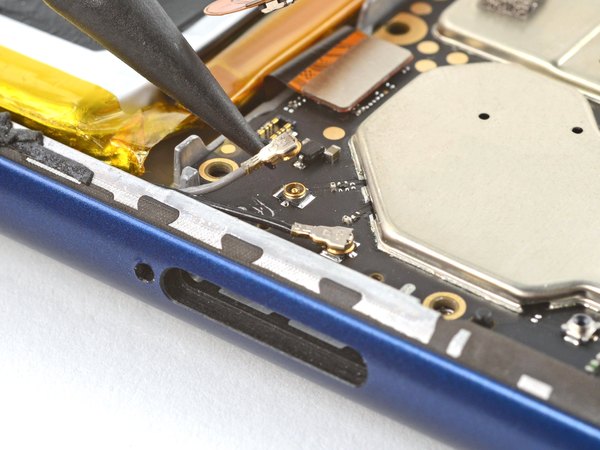

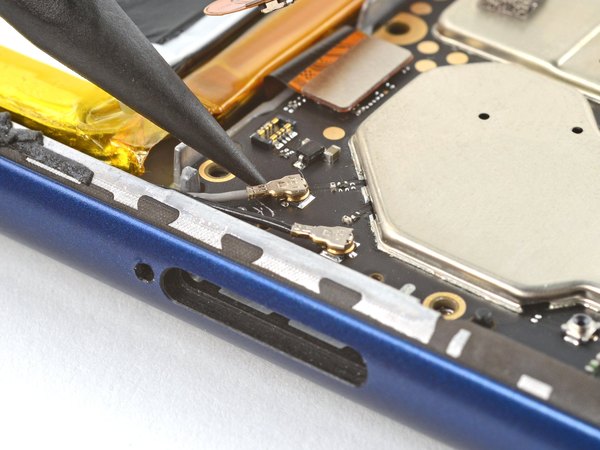

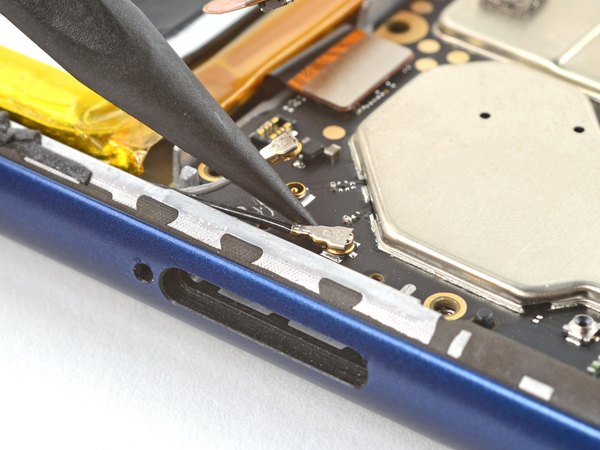

با نوک اسپاجر برو سراغ کابل آنتن خاکستری و سوکتش رو از روی مادربرد جدا کن.

اسپاجر رو فقط زیر قسمت فلزی سوکت بنداز. اصلا خود کابل رو نکش چون راحت قطع میشه.

موقع بستن گوشی جا زدن این سوکت‌ها یکم قلق داره. سوکت رو دقیق روی جاش تنظیم کن و با قسمت تخت اسپاجر فشار بده تا سر جاش چفت بشه.

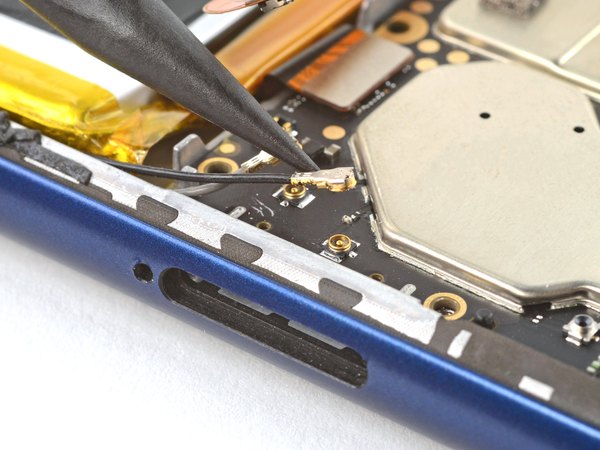

همین کار رو دقیقا برای کابل آنتن مشکی هم تکرار کن و جداش کن.

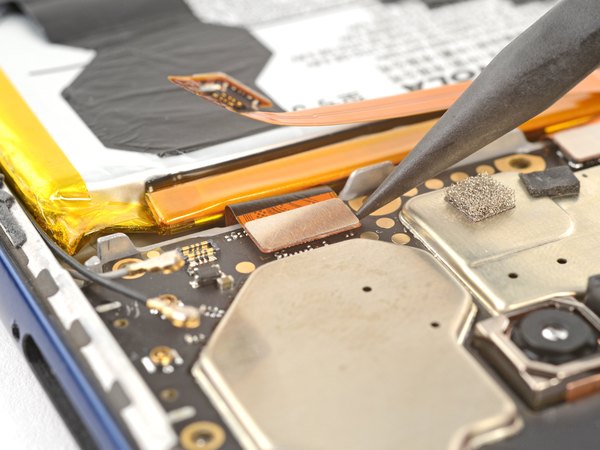

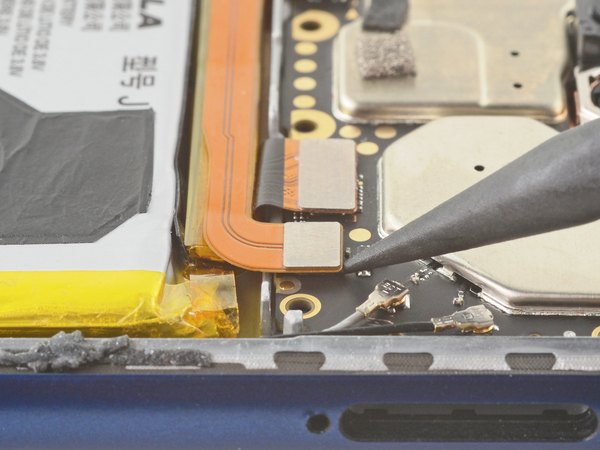

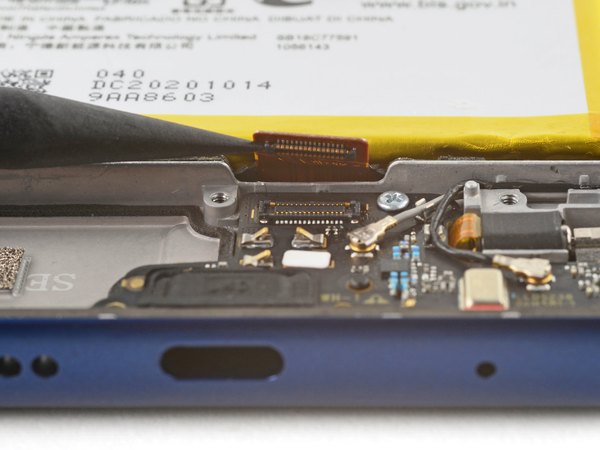

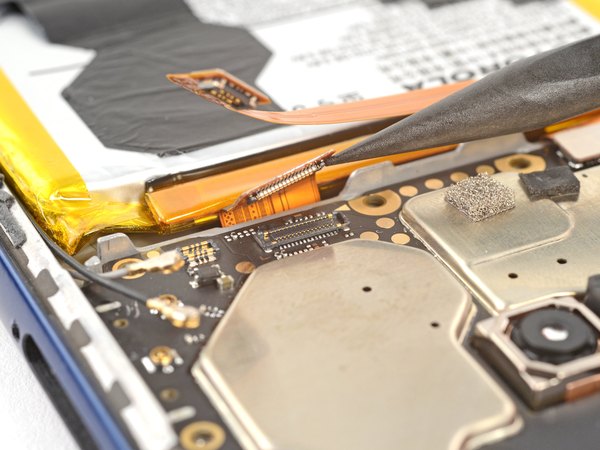

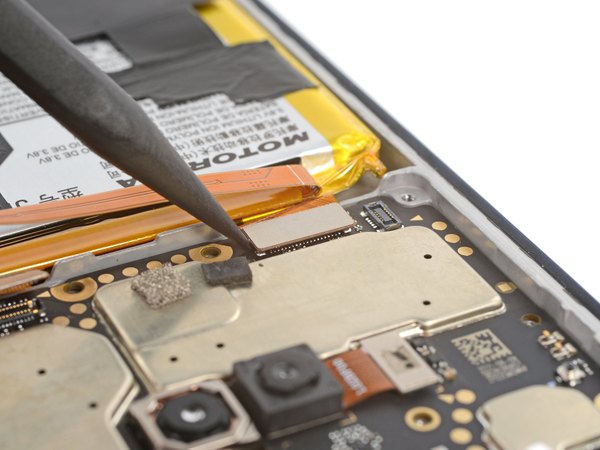

حالا نوبت فلت رابط برده؛ با نوک اسپاجر سوکتش رو باز کن.

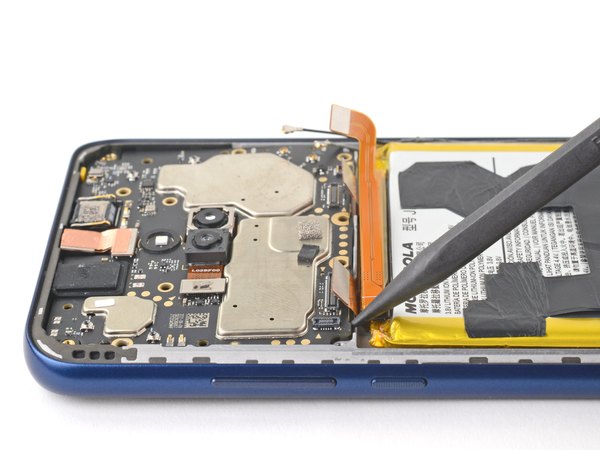

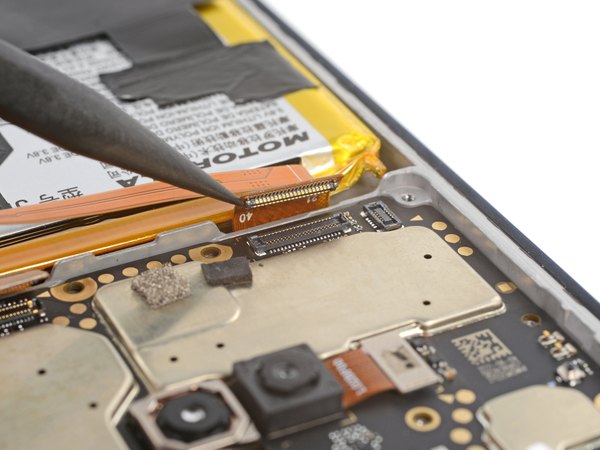

مثل مراحل قبلی، از نوک اسپاجر استفاده کن و فلت صفحه نمایش رو هم از مادربرد جدا کن.

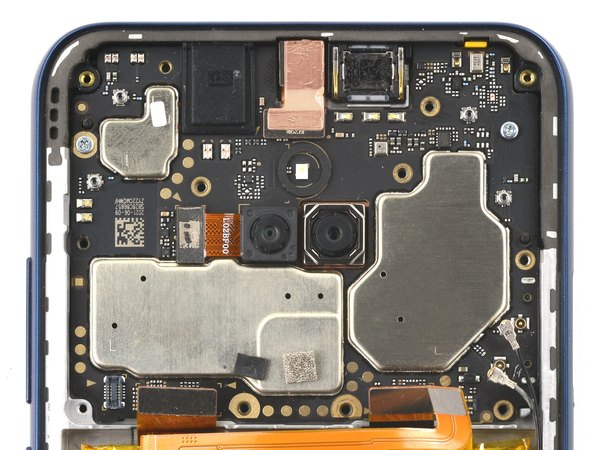

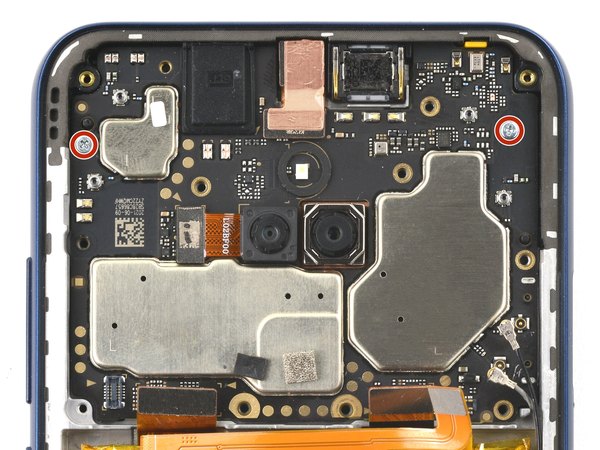

← دو تا پیچ 2.5 میلی‌متری چهارسو روی مادربرد هست، بازشون کن.

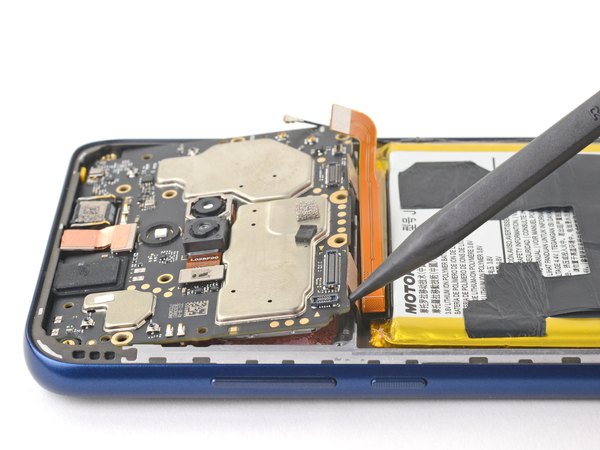

نوک اسپاجر رو ببر زیر لبه پایین سمت چپ مادربرد و فریم. خیلی نرم مادربرد رو از جاش بلند کن.

حواست باشه موقع بلند کردن مادربرد، کابل‌ها و فلت‌هایی که باز کردی زیرش گیر نکنن.

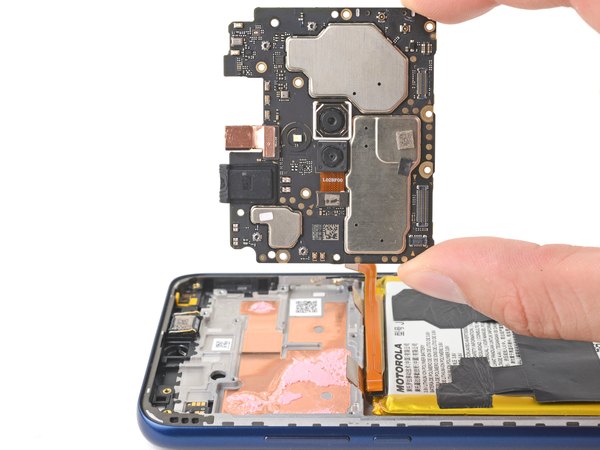

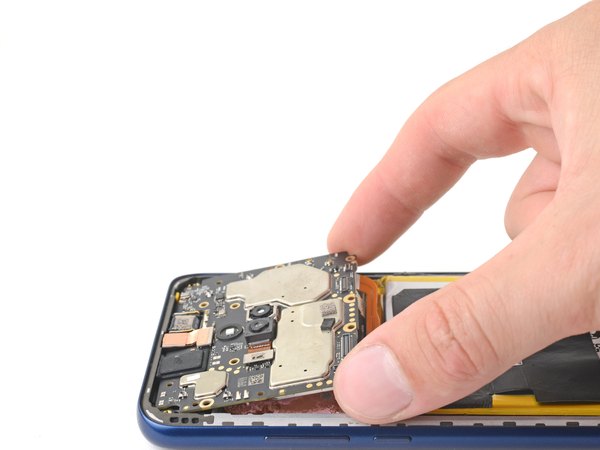

دو تا گوشه پایینی مادربرد رو بگیر و کلا از روی بدنه برش دار.

وقتی خواستی مادربرد رو دوباره نصب کنی، حتما چک کن که هیچ کابلی زیرش نمونده باشه.

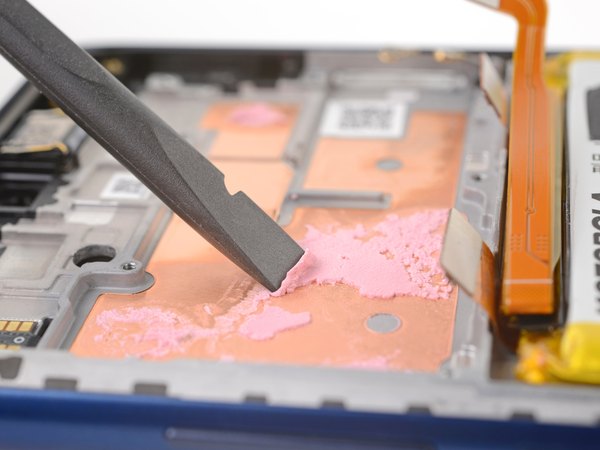

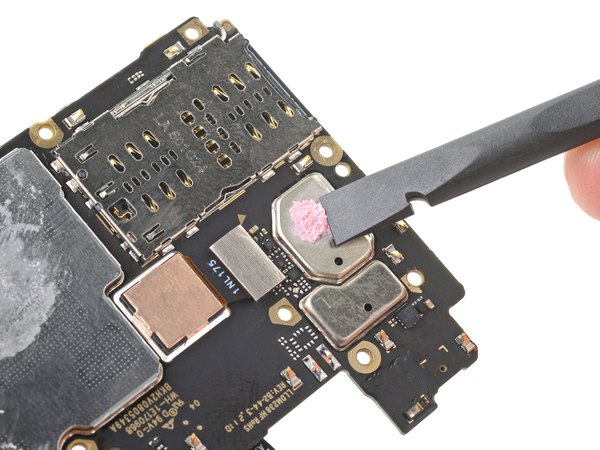

بهتره خمیر حرارتی خشک شده قبلی رو از روی برد و فریم پاک کنی و برای عملکرد بهتر، موقع بستن گوشی از خمیر جدید استفاده کنی.

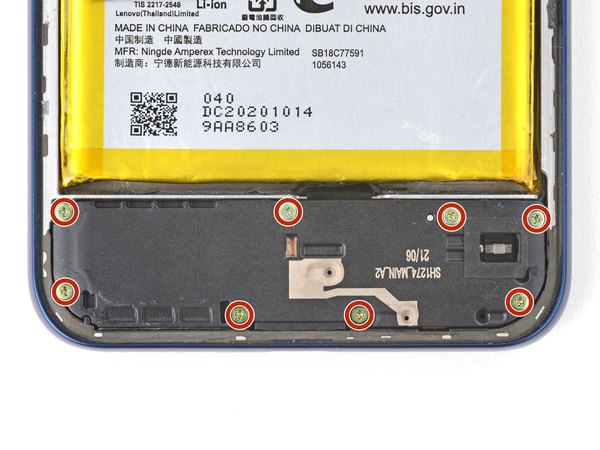

← بریم سراغ پایین گوشی. هشت تا پیچ 3.8 میلی‌متری چهارسو که روی ماژول بلندگو هست رو باز کن.

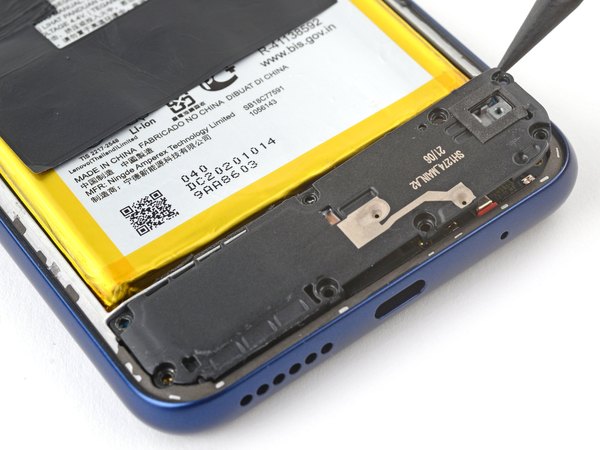

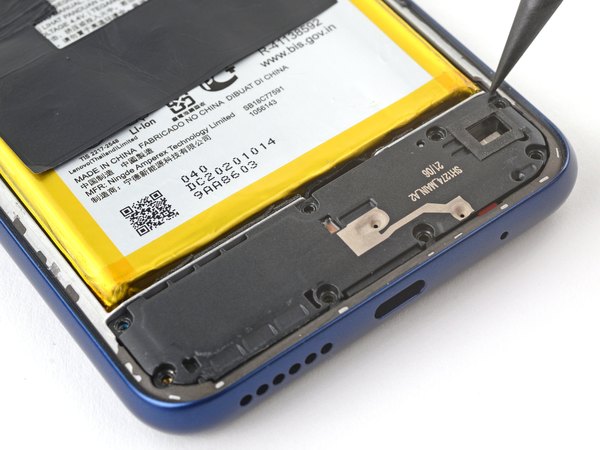

اسپاجر رو ببر بین گوشه بالا سمت راست بلندگو و فریم گوشی. یه کم به سمت بالا اهرم کن تا بلندگو از جاش ول بشه.

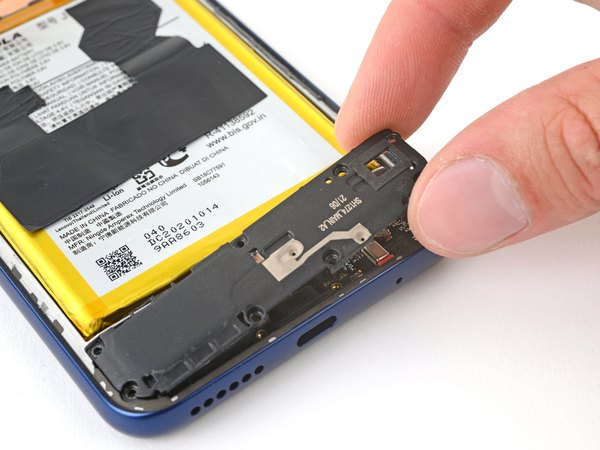

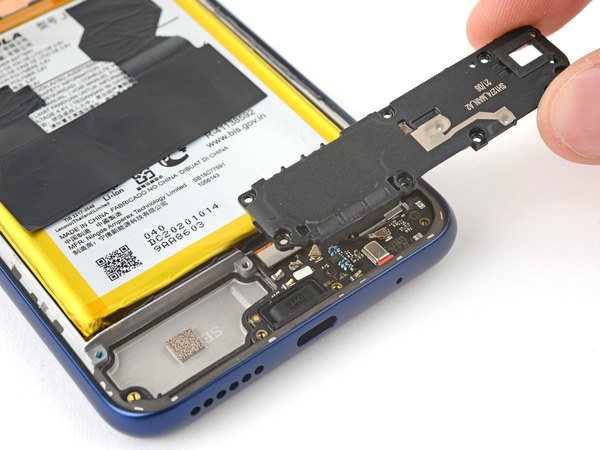

حالا ماژول بلندگو رو با دست بگیر و از گوشی خارج کن.

با نوک اسپاجر، سوکت فلت رابط رو از روی برد پایینی (ساب‌برد) جدا کن.

بازم یادت باشه موقع جا زدن سوکت، اول یه طرفش رو تنظیم کنی و تق صدا بده، بعد طرف دیگه رو فشار بدی تا پین‌ها خراب نشن.

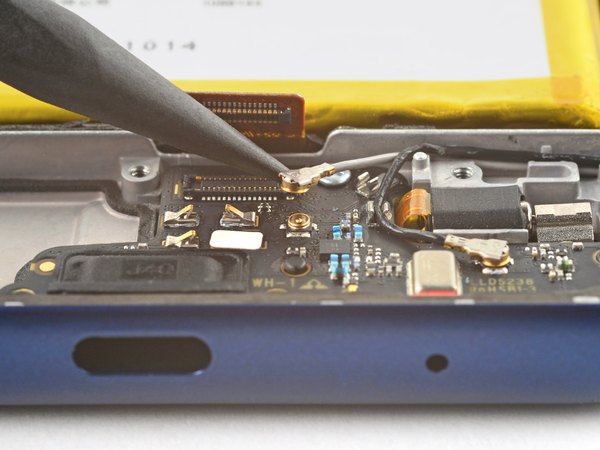

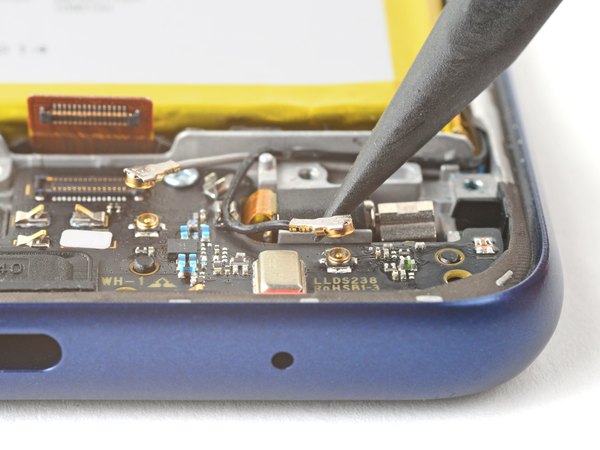

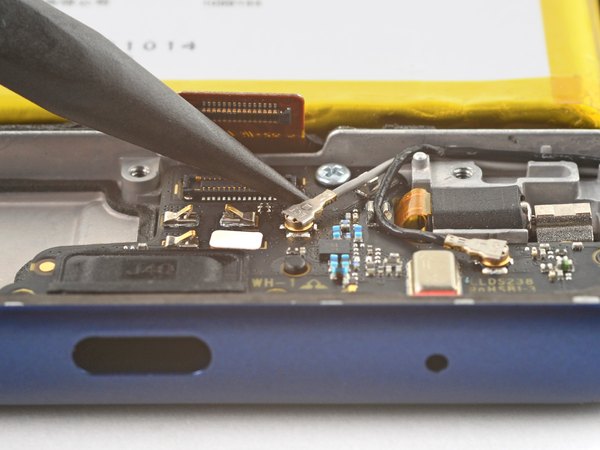

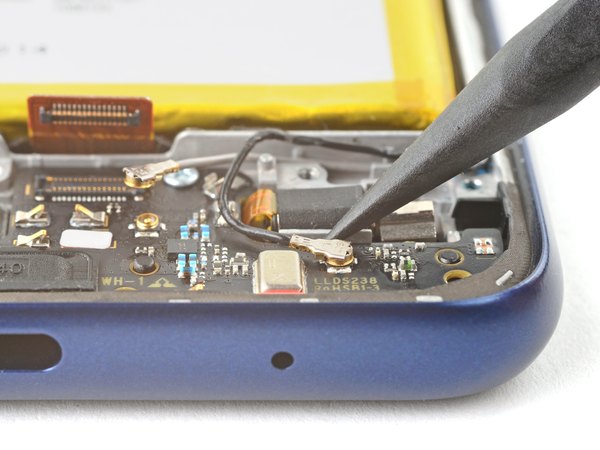

سوکت کابل آنتن خاکستری رو با نوک اسپاجر از روی برد پایینی جدا کن.

فقط قسمت فلزی رو اهرم کن و خود سیم رو بالا نکش.

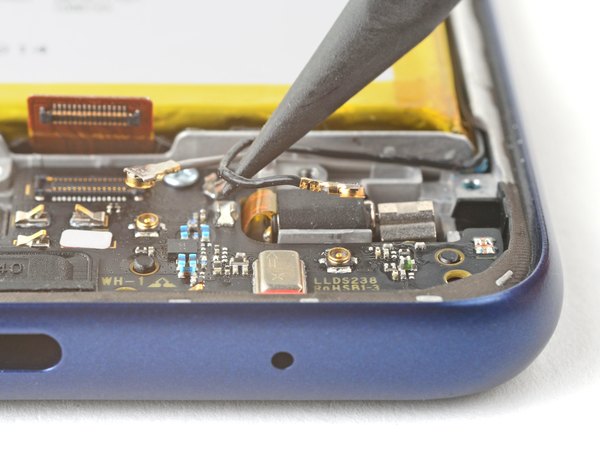

کابل رو از گیره نگه‌دارنده‌اش آزاد کن تا راحت بشه درش آورد.

موقع بستن، کابل رو دقیق سر جاش بذار و با قسمت تخت اسپاجر فشار بده تا محکم بشه.

یادت نره کابل رو دوباره توی گیره مخصوص روی برد پایین جا بندازی تا به جایی گیر نکنه.

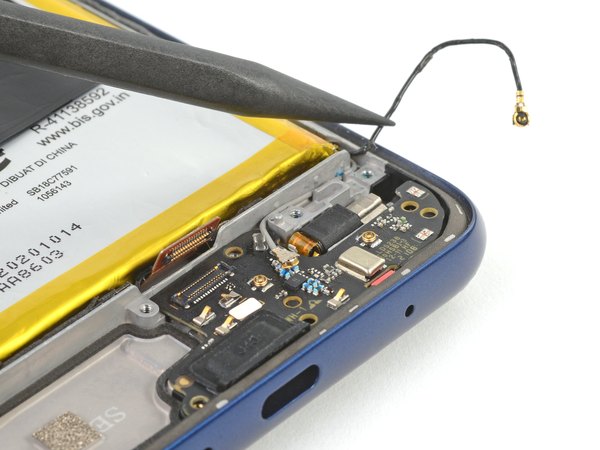

همین کارایی که برای آنتن خاکستری کردی رو برای کابل آنتن مشکی هم انجام بده.

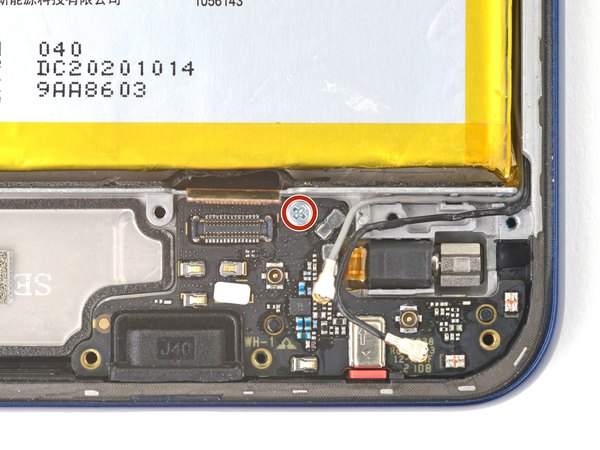

← یه پیچ 2.5 میلی‌متری چهارسو برد پایین رو نگه داشته، اونم باز کن.

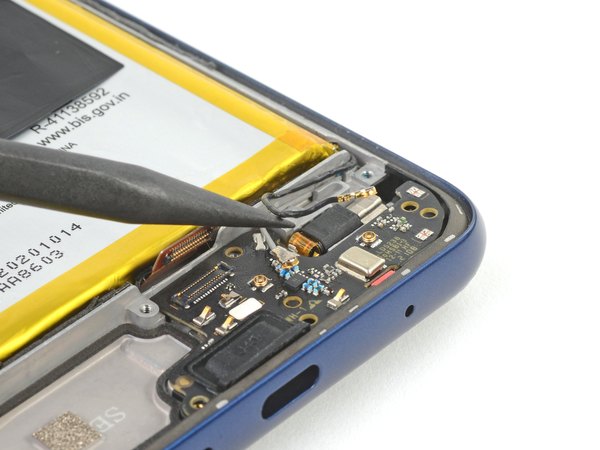

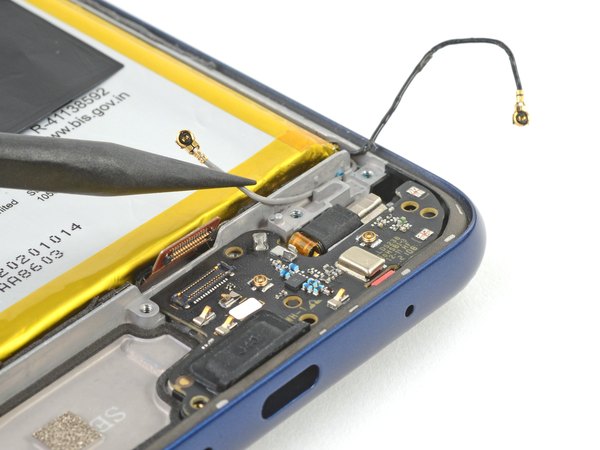

کابل‌های مشکی و خاکستری آنتن رو بزن کنار تا مزاحم درآوردن برد پایینی نشن.

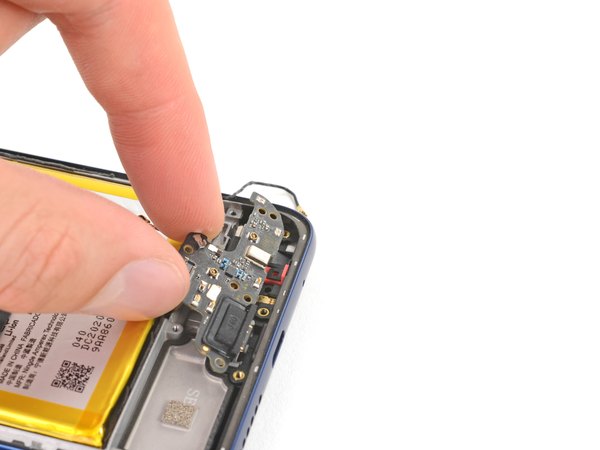

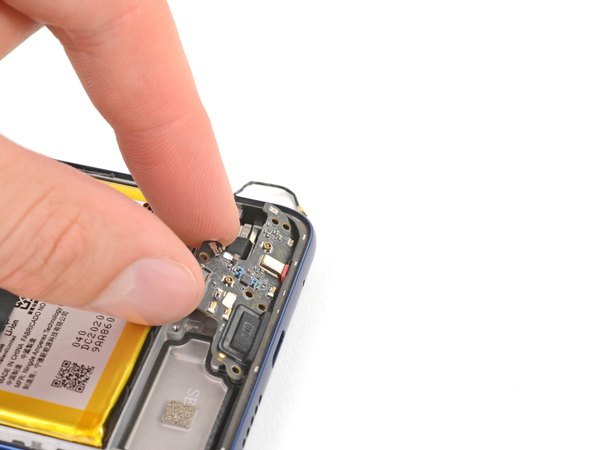

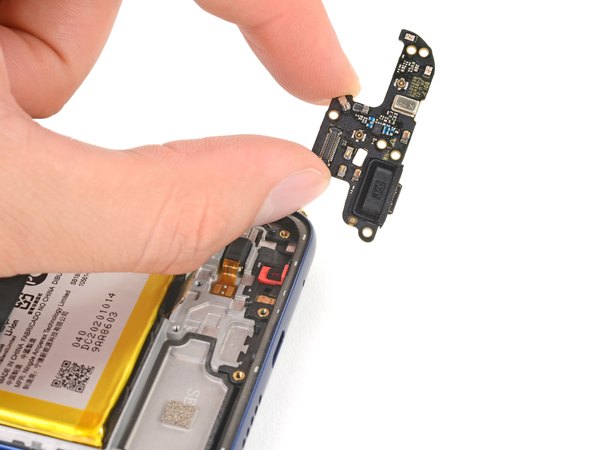

لبه بالایی برد پایین رو بگیر. بلندش کن و کلا از جایگاهش بیارش بیرون.

دقت کن موقع درآوردنش به هیچ کابلی گیر نکنه.

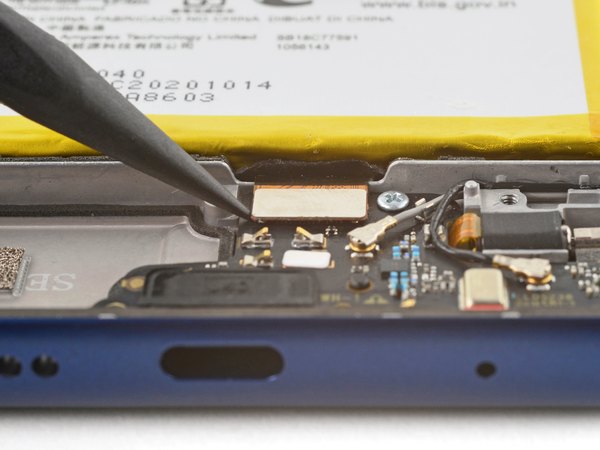

چند قطره الکل ایزوپروپیل (بالای 90 درصد) روی فلت موتور ویبره بریز. اگه الکل نداری، می‌تونی از پد حرارتی یا سشوار برای نرم کردن چسبش استفاده کنی.

فقط خیلی حواست باشه که باتری یا قطعات دور و برش رو بیش از حد داغ نکنی.

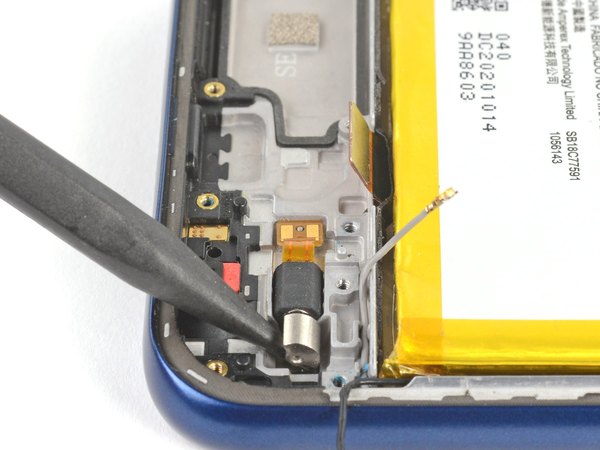

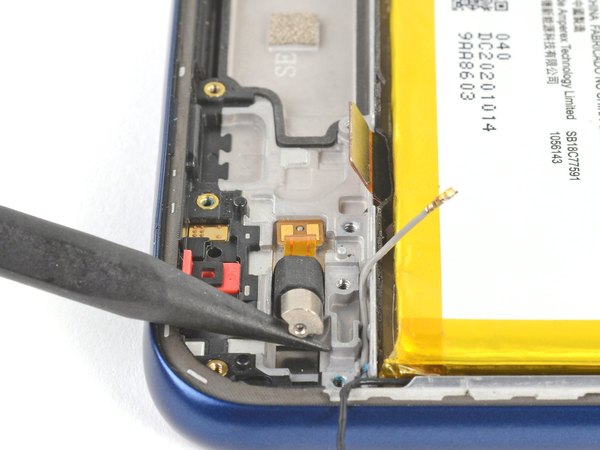

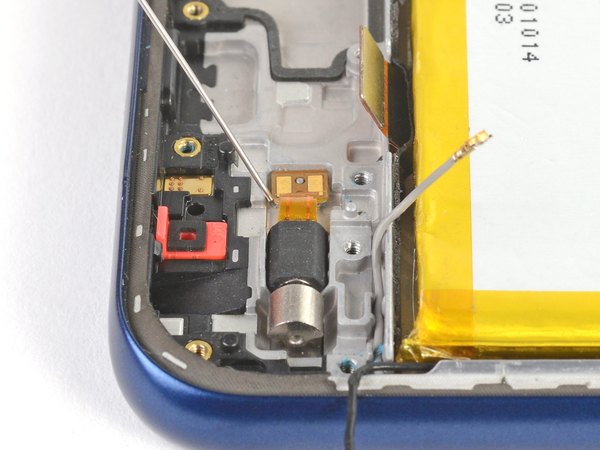

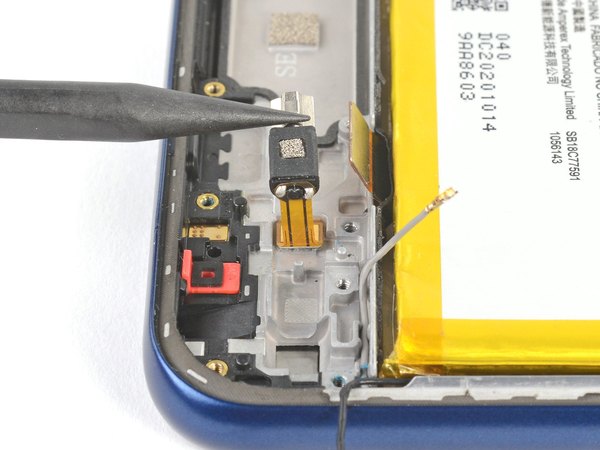

نوک اسپاجر رو ببر زیر موتور ویبره و فریم. موتور رو اهرم کن تا بیاد بیرون و برش گردون.

اصلا فلتش رو تا نکن چون خیلی حساسه.

فلت موتور ویبره شدیدا نازک و شکننده‌است. خیلی آروم کار کن که پاره نشه.

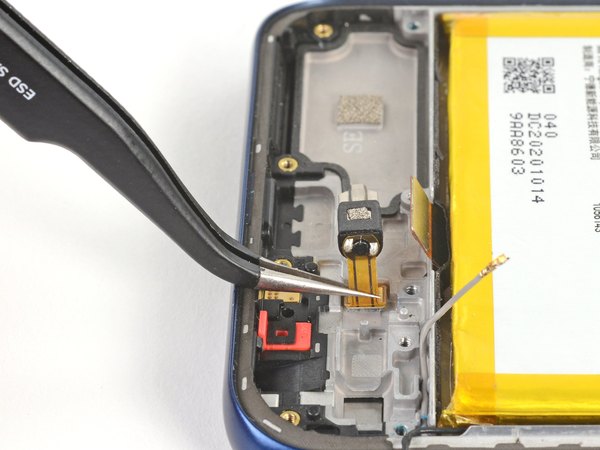

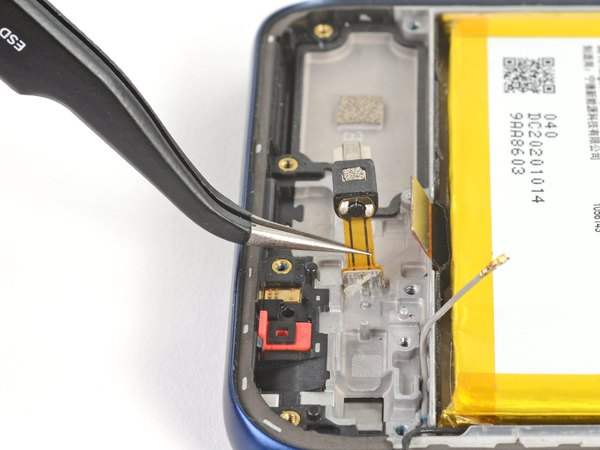

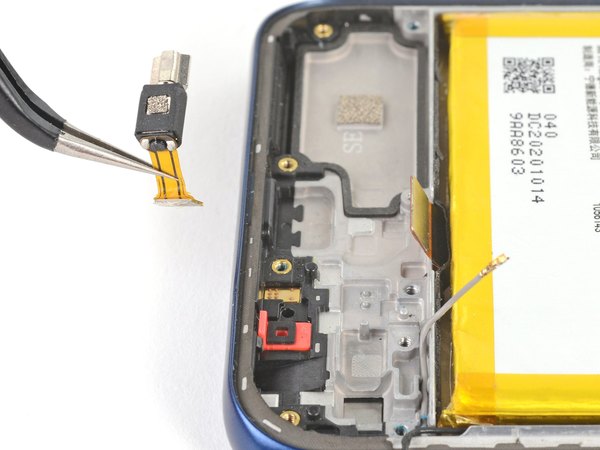

با یه پنس، پایه فلت رو بگیر و از روی فریم جدا کن.

اگه دیدی فلت سفت چسبیده، یکم دیگه الکل بریز یا حرارت بده.

موتور ویبره رو کامل از گوشی جدا کن و بذار کنار.

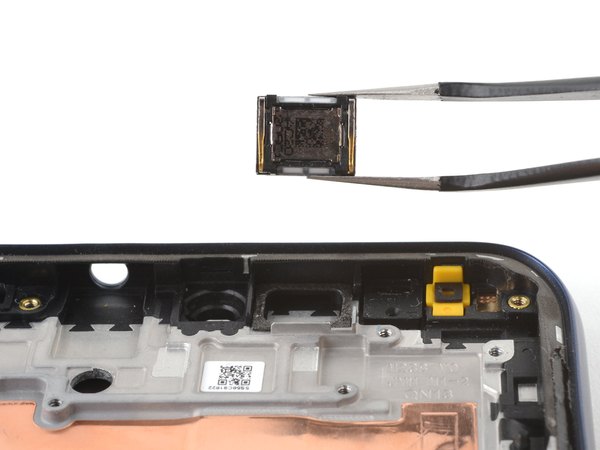

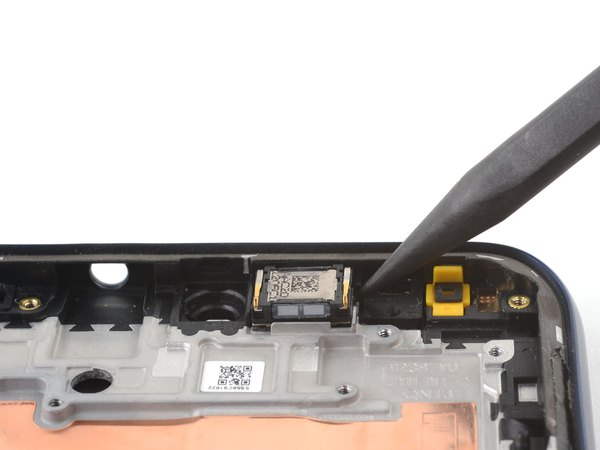

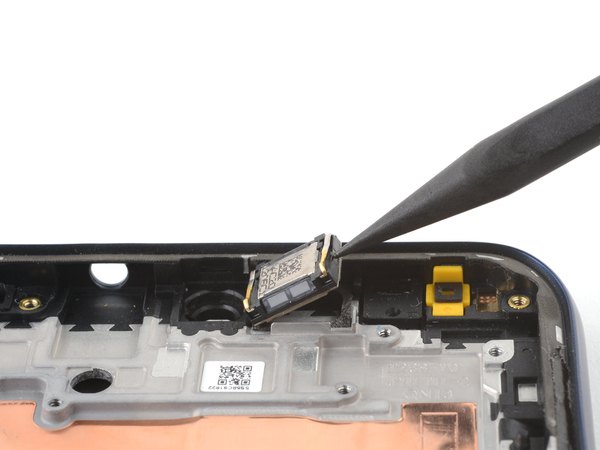

نوک اسپاجر رو بنداز بین لبه سمت راست اسپیکر مکالمه (بالای گوشی) و شاسی. اسپیکر رو اهرم کن تا دربیاد.

موقع بستن حواست باشه که قسمت برجسته کانکتورها باید به سمت پایین گوشی باشه.

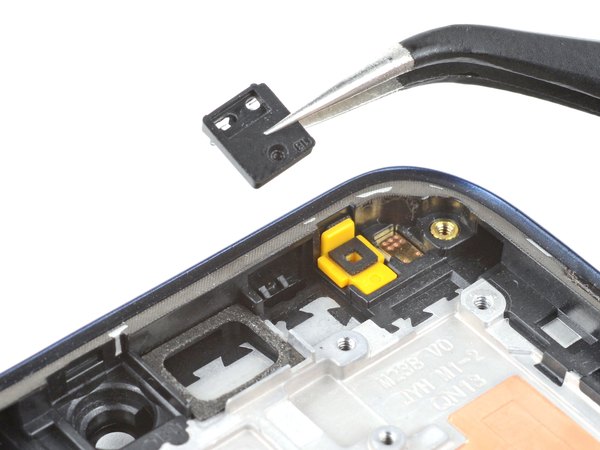

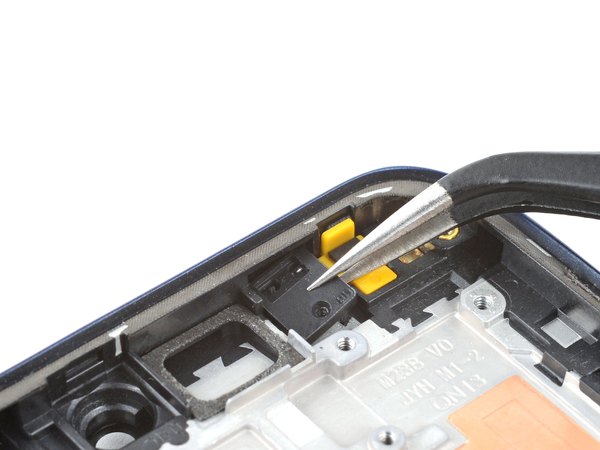

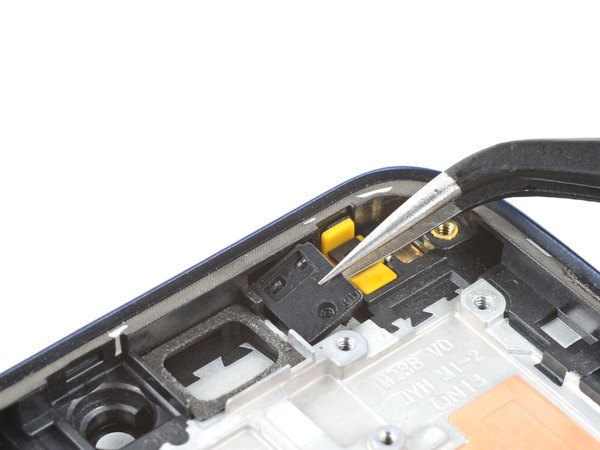

با پنس، براکت پلاستیکی سنسور مجاورت رو بگیر و از جاش دربیار.

واشر لاستیکیش یه کم با چسب به فریم چسبیده، پس آروم بکش.

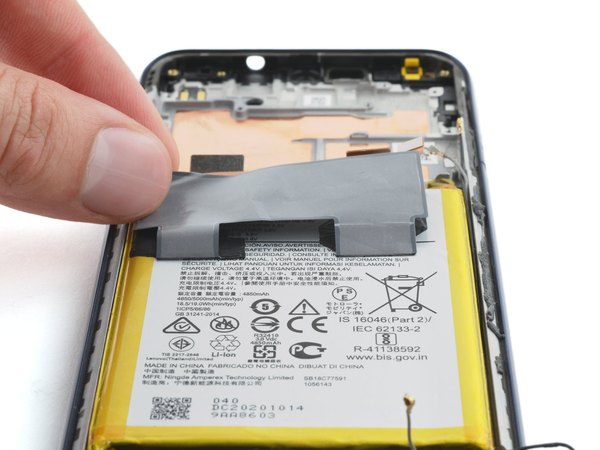

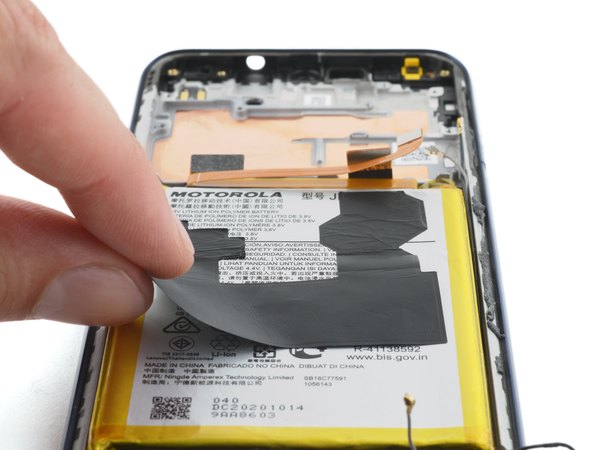

ورقه گرافیتی که برای دفع حرارته رو به سمت بالای باتری تا کن تا از سر راه کنار بره.

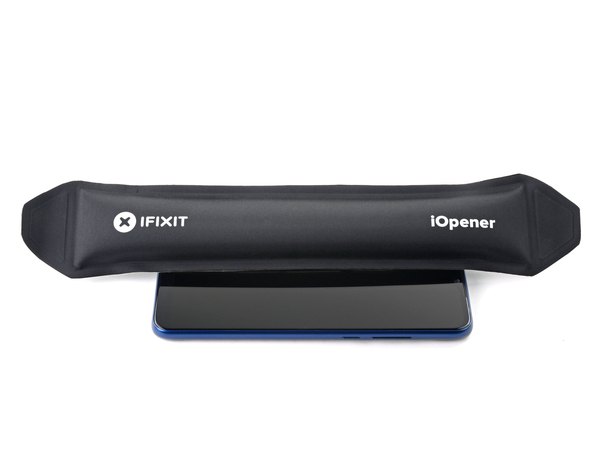

پد حرارتی رو داغ کن و حدود دو دقیقه بذارش روی قسمت چپ صفحه نمایش تا چسب زیر باتری شل بشه.

اگه از سشوار استفاده می‌کنی مراقب باش. حرارت مستقیم و زیاد هم به صفحه نمایش آسیب می‌رسونه هم به باتری.

برای اینکه کار راحت‌تر بشه، می‌تونی از الکل ایزوپروپیل (بالای 90 درصد) استفاده کنی.

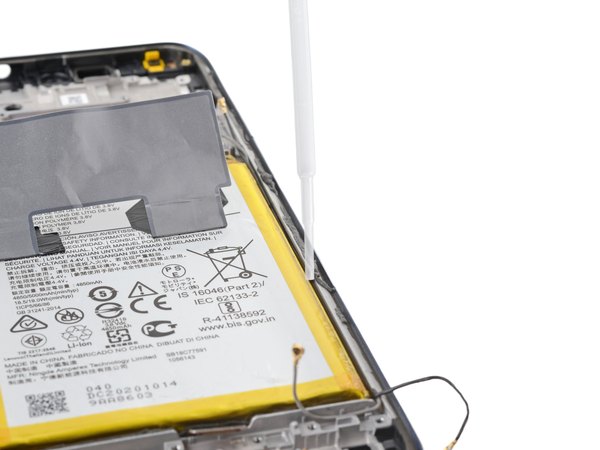

چند قطره الکل رو بریز تو فاصله‌های خالی بین باتری و فریم تا بره زیر باتری و چسب‌ها رو از بین ببره.

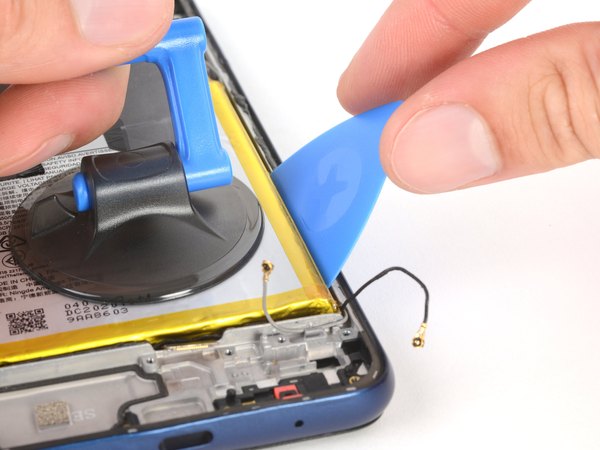

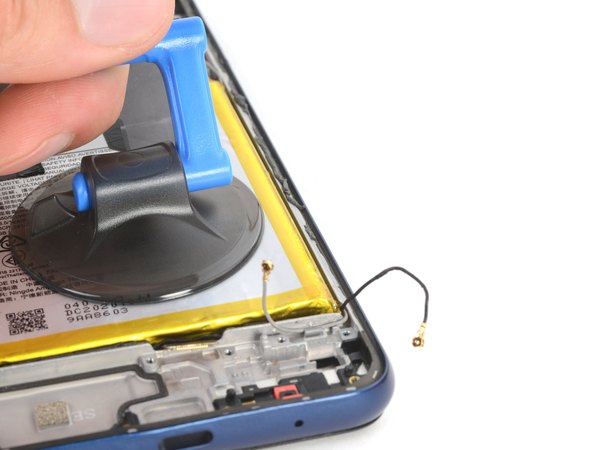

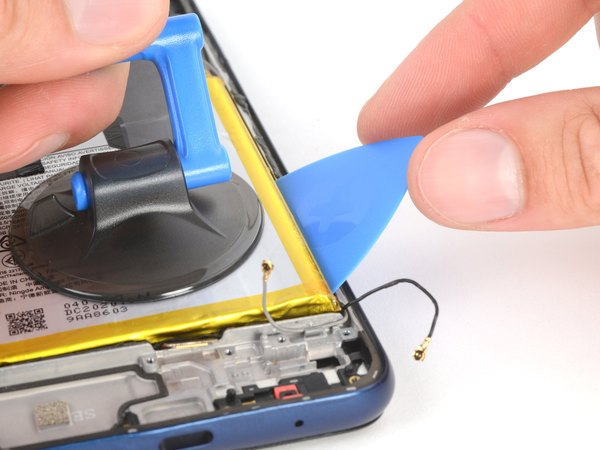

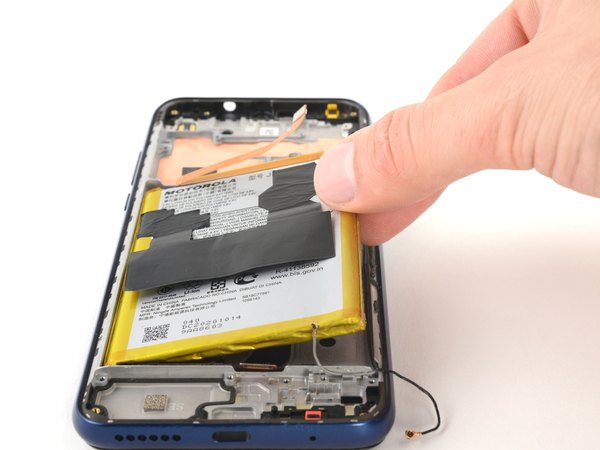

ساکشن کاپ رو دقیقا وسط باتری بچسبون. یه پیک بازکننده رو ببر بین لبه راست باتری و فریم. حالا هم‌زمان ساکشن کاپ رو بکش و با پیک زیر باتری اهرم کن.

***به هیچ‌وجه رو باتری زور نزن!*** یه فشار ملایم و پیوسته کافیه تا باتری ول کنه. زور زدن باعث سوراخ شدن یا خم شدن باتری میشه که خیلی خطرناکه.

اگه دیدی باتری تکون نمی‌خوره، یکم دیگه الکل بریز یا حرارت بده.

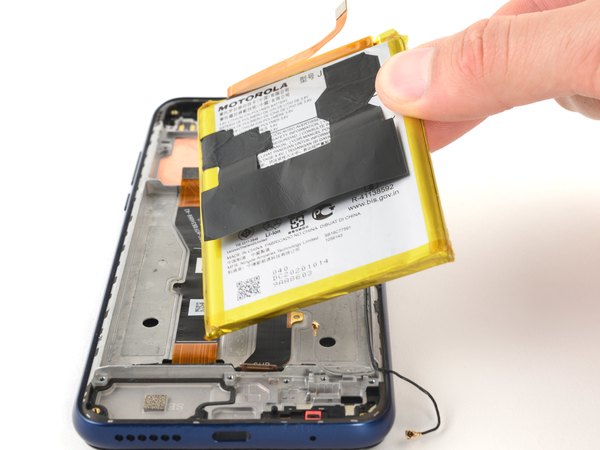

وقتی چسب ول کرد، باتری رو کامل از گوشی خارج کن.

اگه باتری خم شد یا آسیب دید، دیگه ازش استفاده نکن چون به شدت خطرناکه.

برای نصب باتری روی شاسی جدید، حتما از چسب‌های دوطرفه مخصوص استفاده کن تا باتری سر جاش محکم بمونه.

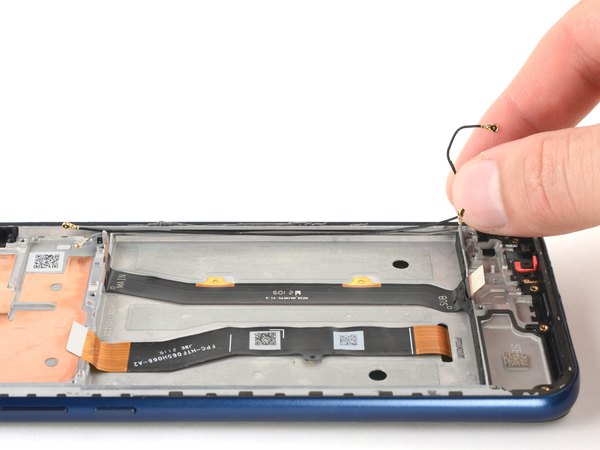

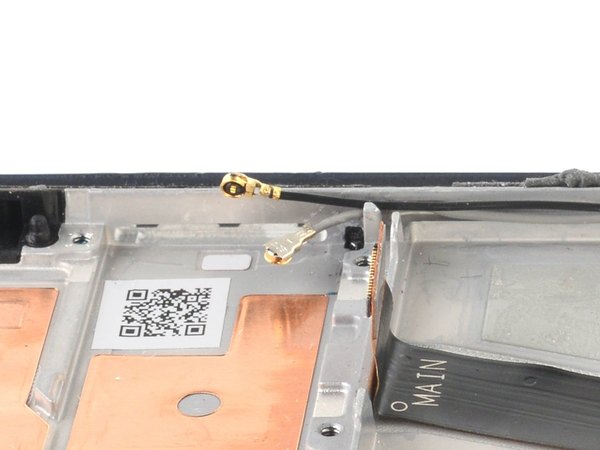

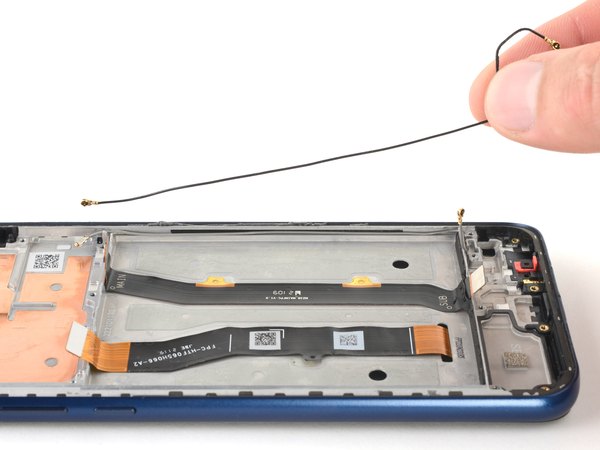

کابل آنتن مشکی رو از تو شیاری که روی فریم براش تعبیه شده آزاد کن و برش دار.

موقع بستن گوشی حواست باشه که حدود 5 میلی‌متر از بالای کابل‌های آنتن باید آزاد باشه.

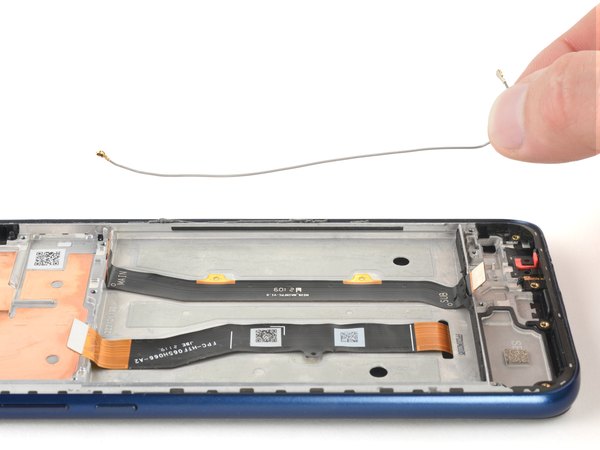

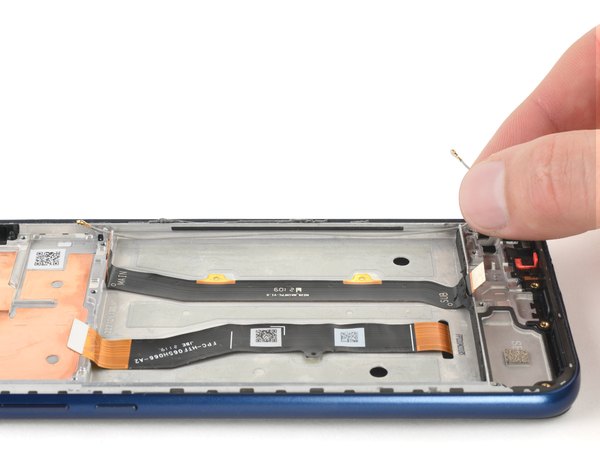

کابل آنتن خاکستری رو هم دقیقا مثل قبلی از تو شیارش دربیار و جدا کن.

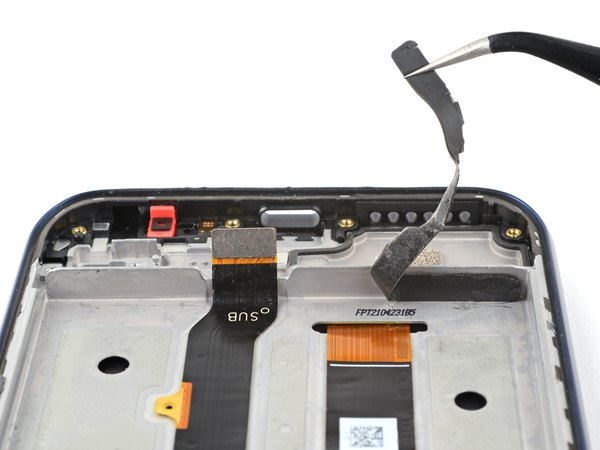

با پنس، نوار فومی رو از قسمت پایینی جایگاه باتری بکن و برش دار تا روی صفحه جدید نصبش کنی.

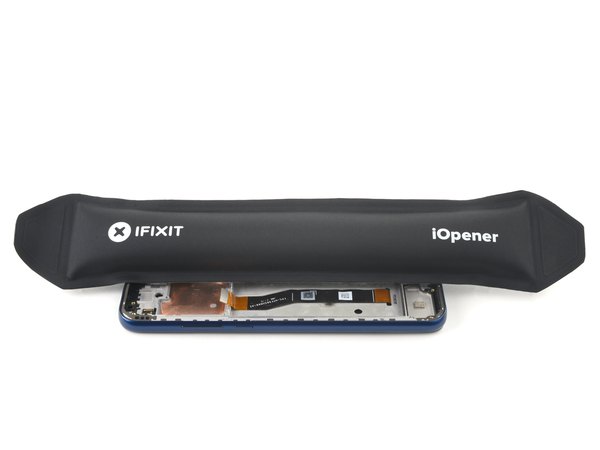

پد حرارتی رو دو دقیقه بذار روی فلت رابط مادربرد تا چسبش نرم بشه.

ممکنه پد حرارتی به باقی‌مونده چسب‌های باتری بچسبه. بهتره اول اون ناحیه رو با الکل حسابی تمیز کنی.

بازم یادآوری می‌کنم اگه سشوار می‌گیری، حواست به حرارت باشه تا چیزی آب نشه.

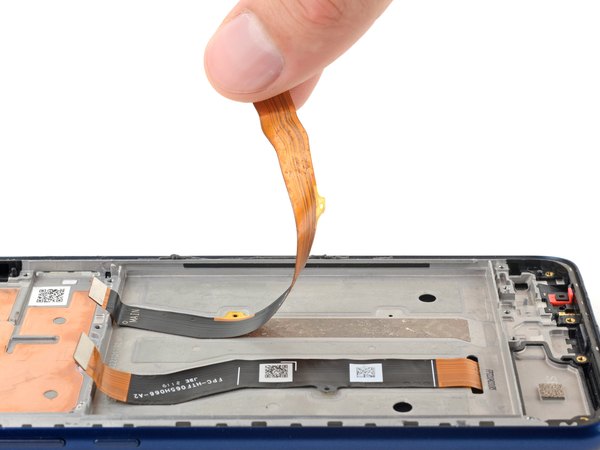

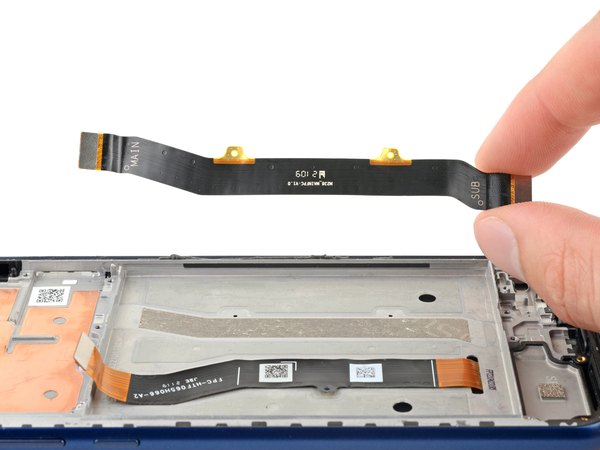

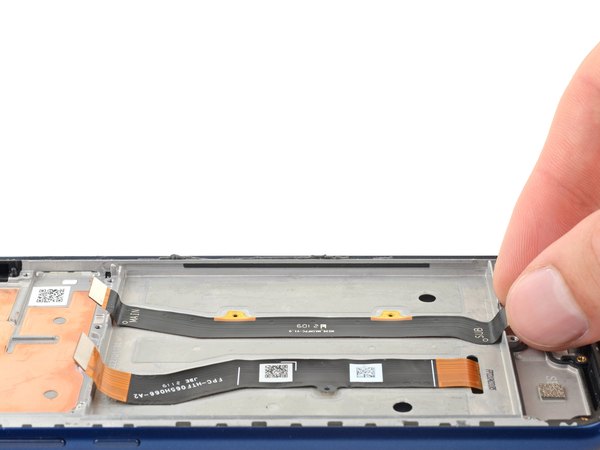

قسمت بالایی فلت رابط رو با دست بگیر. خیلی آروم فلت رو از روی فریم بکن و کامل جداش کن.

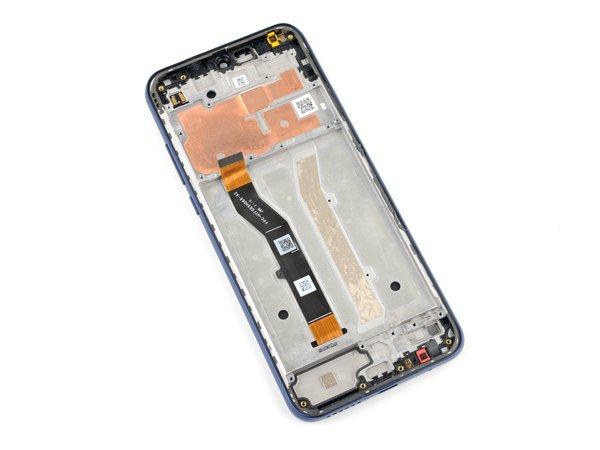

خب! حالا تمام قطعات جدا شدن و فقط یه صفحه نمایش شکسته با شاسی مونده. کار باز کردن تمام شد.

خب، کار انتقال قطعات تموم شد! الان کافیه صفحه نمایش جدیدت رو کنار قطعه قدیمی بذاری و چک کنی چیزی جا نمونده باشه (مثل واشر سنسور یا توری اسپیکر). اگه همه‌چی اوکی بود، برچسب‌های محافظ چسب رو بکن و همین مراحل رو از آخر به اول برو تا گوشی کامل بسته بشه.
