آموزش تعویض صفحه نمایش موتورولا Moto X

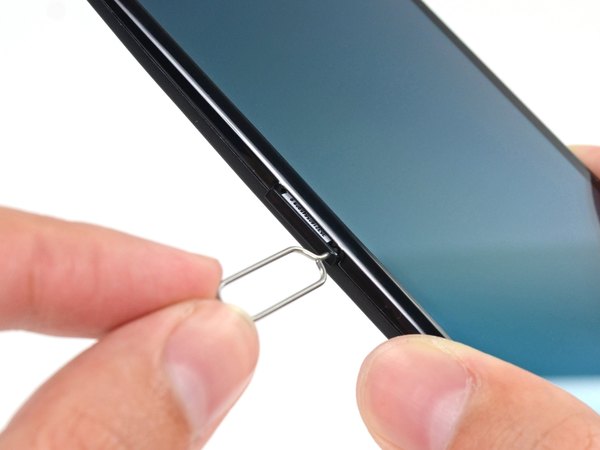

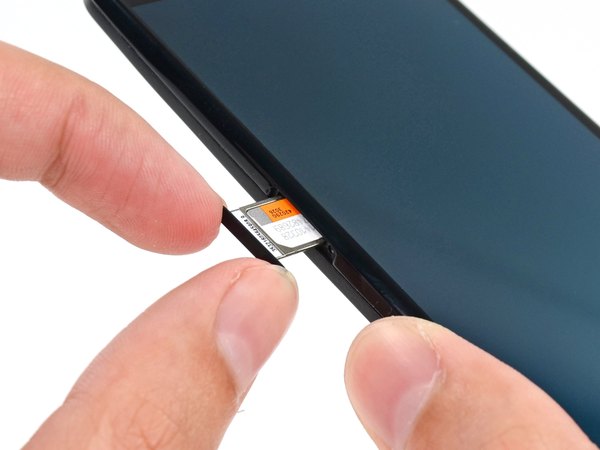

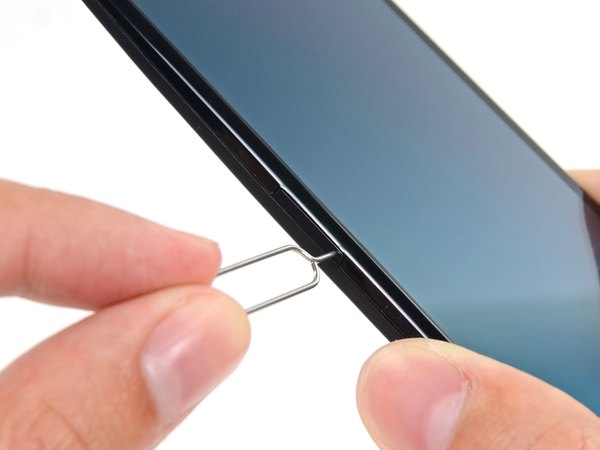

سوزن سیم‌کارت رو بردار و بکن تو سوراخ کوچیکی که کنار خشاب سیم‌کارت قرار داره. یه کم فشار بده تا خشاب خودش رو ول کنه و بزنه بیرون. حالا خشاب رو با انگشتات بگیر و کامل از گوشی درش بیار.

اگه دیدی سیم‌کارت خودش از خشاب بیرون نیفتاد، خیلی راحت با دستت برش دار و بذارش کنار.

تو قدم‌های بعدی قراره گیره‌های پلاستیکی که قاب گوشی رو نگه داشتن باز کنیم. اما حواست باشه که قاب پشتی با یه پد چسبی هم محکم شده. پس اول فقط گیره‌ها رو باز می‌کنیم و بعدا با حرارت چسب رو نرم می‌کنیم. به هیچ‌وجه قبل از نرم کردن چسب، سعی نکن قاب رو کامل باز کنی.

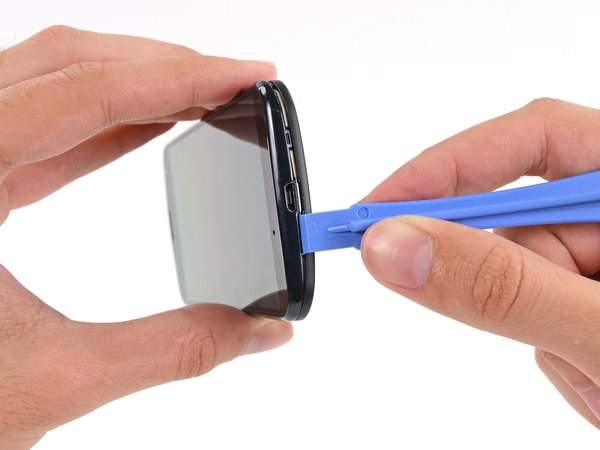

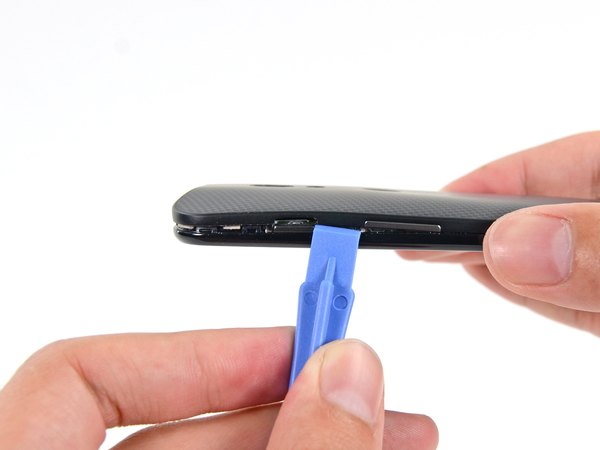

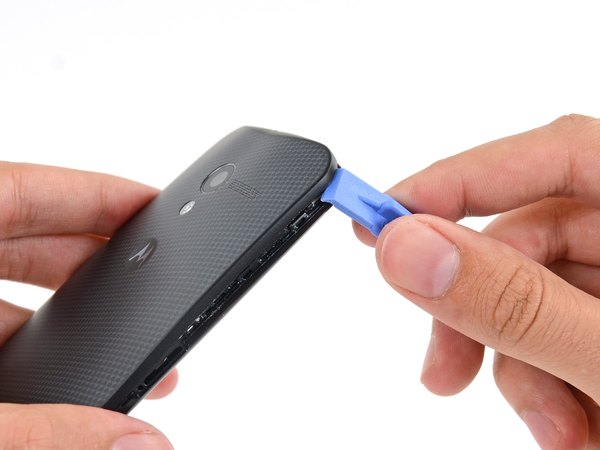

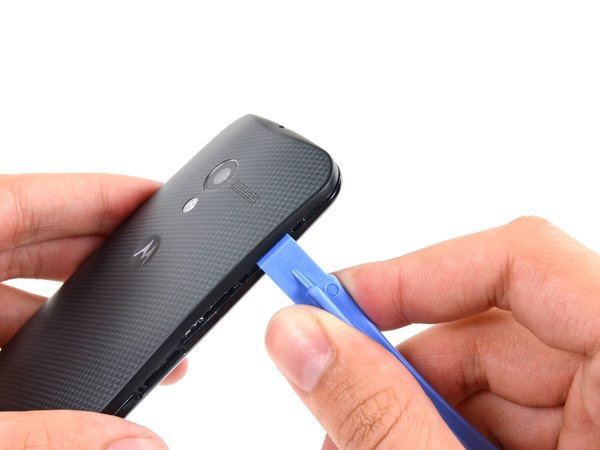

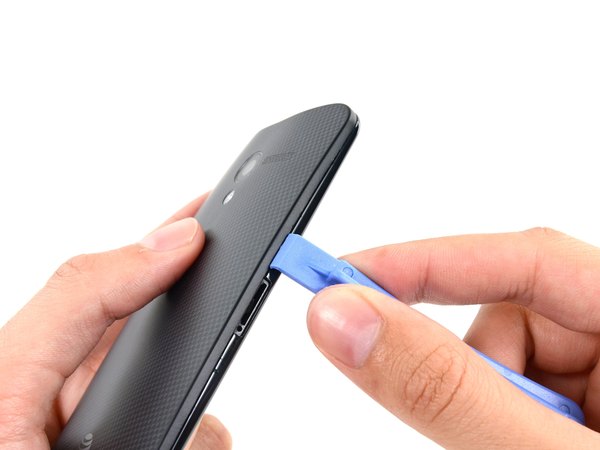

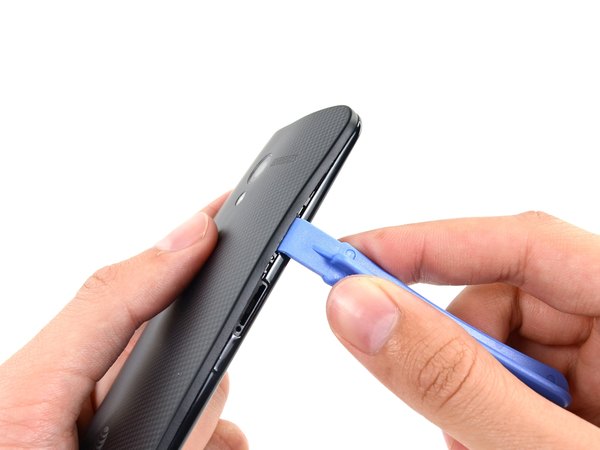

یه ابزار بازکننده پلاستیکی رو ببر تو شکاف بین قاب جلویی و پشتی، دقیقا نزدیک شیار سیم‌کارت. ابزار رو آروم توی شکاف به سمت گوشه بالایی گوشی حرکت بده تا درز باز بشه.

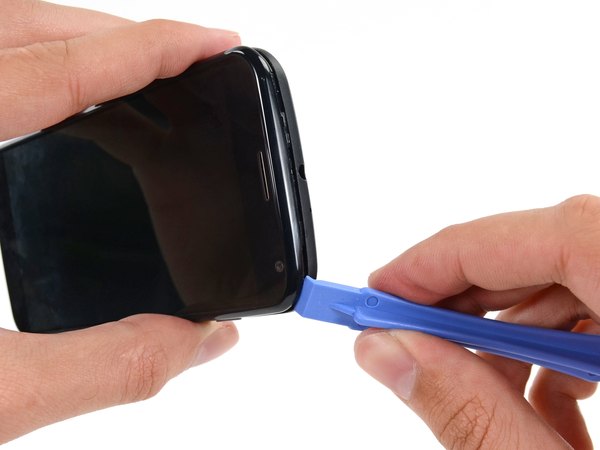

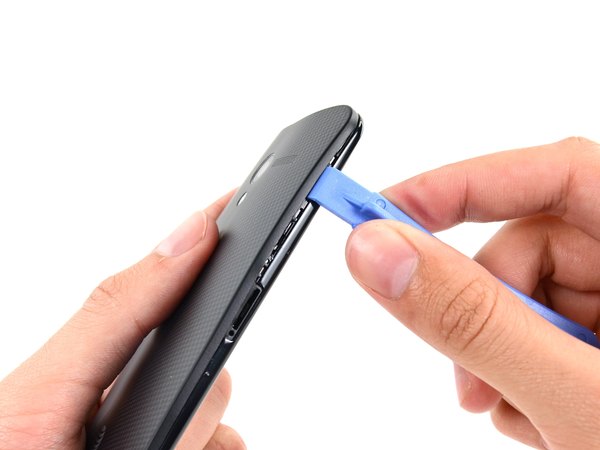

ابزار پلاستیکی رو خیلی با احتیاط دور گوشه بالایی بچرخون تا گیره‌های این قسمت هم با صدای تق آزاد بشن.

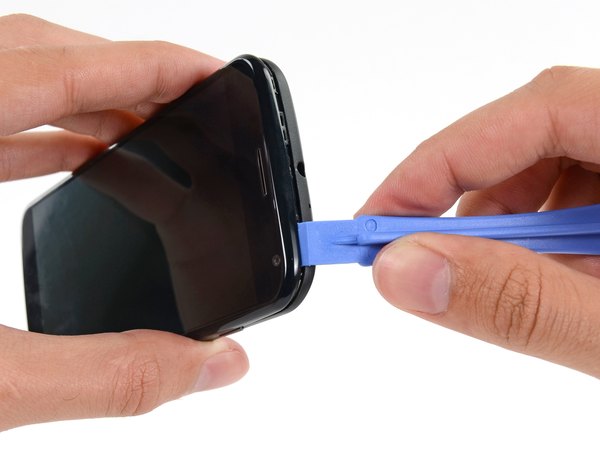

حالا برو سراغ گوشه بالا سمت راست گوشی و همونطور ابزار رو بین دو تا قاب اهرم کن تا باز بشن.

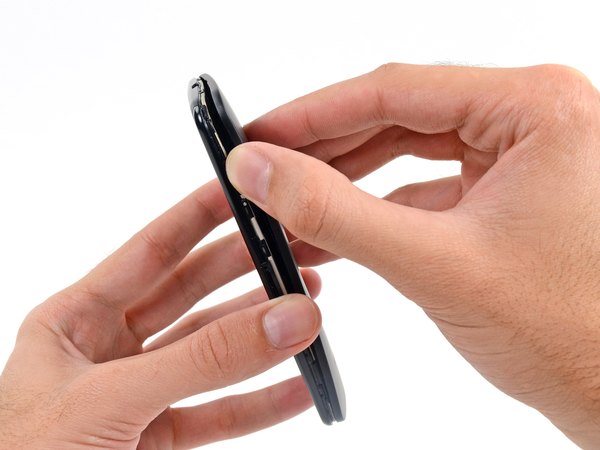

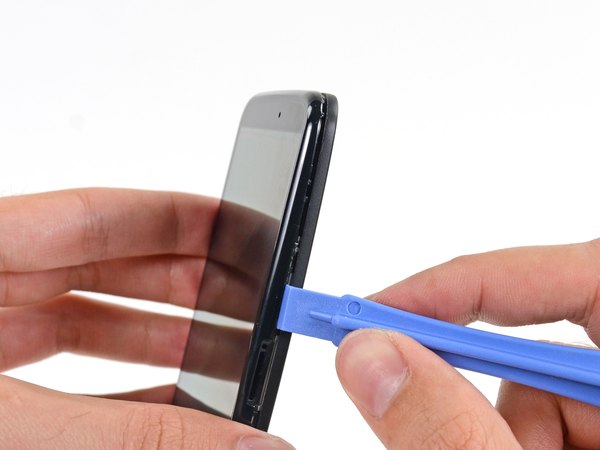

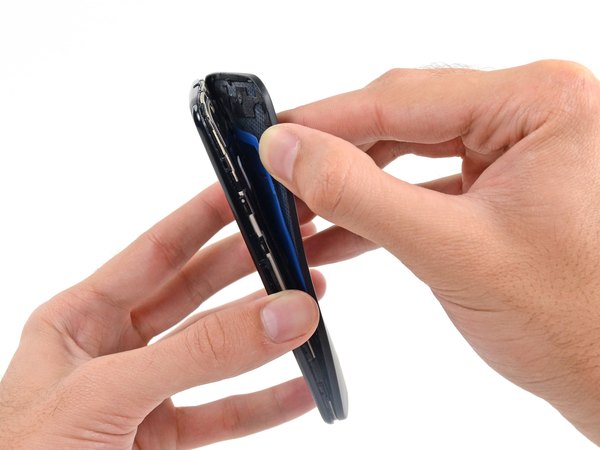

ابزار بازکننده رو دورتادور هر چهار طرف گوشی بکش تا تمام گیره‌های باقی‌مونده قاب پشتی آزاد بشن.

پلاستیک قاب جلویی نزدیک دکمه‌ها خیلی نازک‌تره و ممکنه دکمه‌ها یکم جابجا بشن. اینجا خیلی آروم کار کن تا قاب یا دکمه‌ها آسیبی نبینن.

ابزار رو خیلی عمیق تو گوشی فرو نکن، چون ممکنه به قطعات حساس داخلی صدمه بزنی.

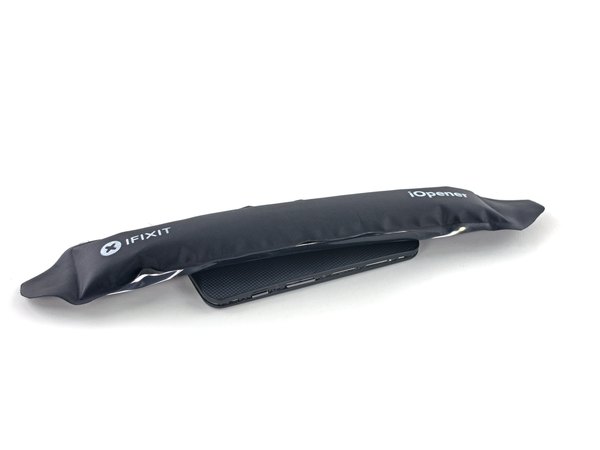

پد حرارتی (آی‌اوپنر) رو داغ کن و حدود 90 ثانیه بذارش روی قاب پشتی تا چسب‌های زیرش حسابی نرم بشن.

از همون سمتی که شیار سیم‌کارت بود شروع کن و قاب پشتی رو خیلی آروم از روی بدنه بلند کن.

قاب پشتی خیلی انعطاف‌پذیره، اما نباید عجله کنی، چون ممکنه به قطعات داخلی آسیب برسونی.

بعضی وقتا سیم‌پیچ NFC خیلی سفت به قاب پشتی می‌چسبه. اگه دیدی داره کنده میشه، دست نگه‌دار و دوباره یکم به قاب حرارت بده تا ول کنه.

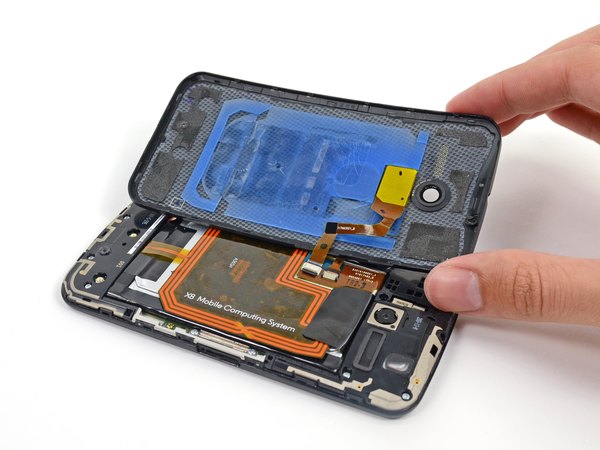

حواست باشه قاب پشتی رو یک‌دفعه کامل جدا نکنی! این قاب هنوز با فلت فلش دوربین به گوشی وصله.

فلت فلش دقیقا تو سمت دکمه‌های پاور و ولوم قرار داره.

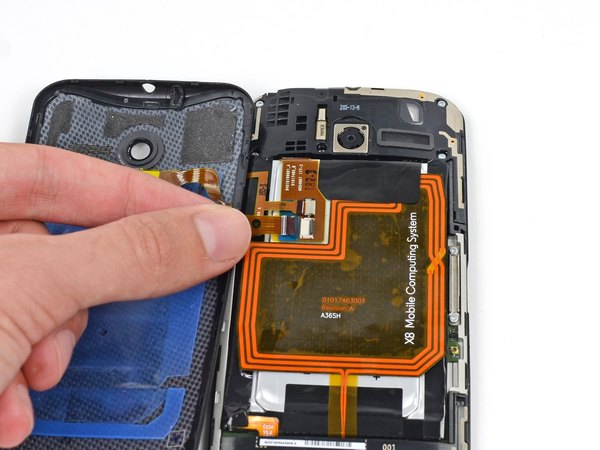

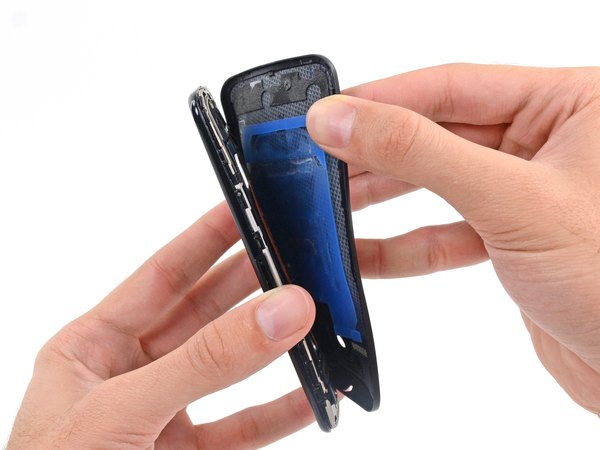

قاب پشتی رو خیلی ملایم یه جوری بخوابون که به کانکتور فلت فلش دسترسی داشته باشی، اما هیچ کششی روی کابل نیاد.

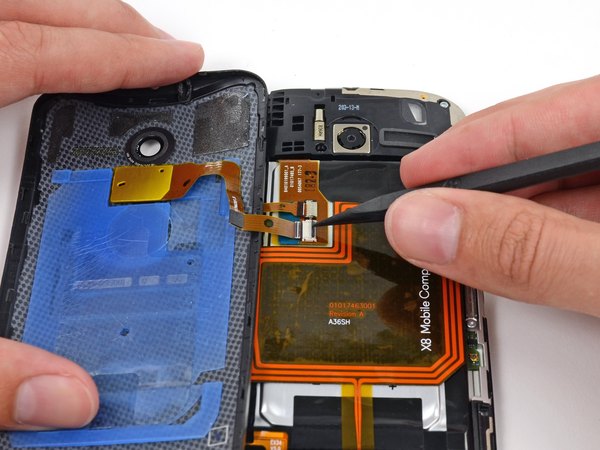

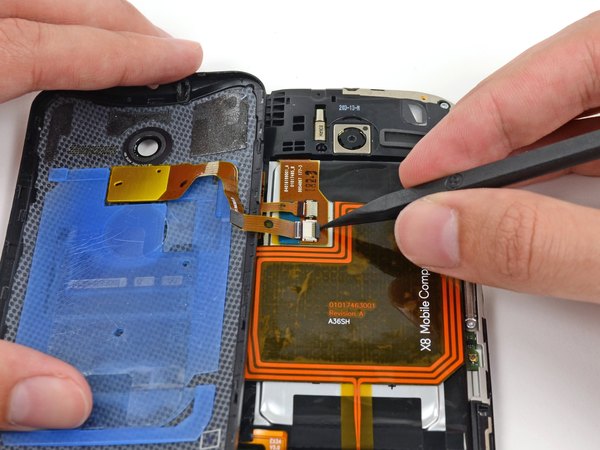

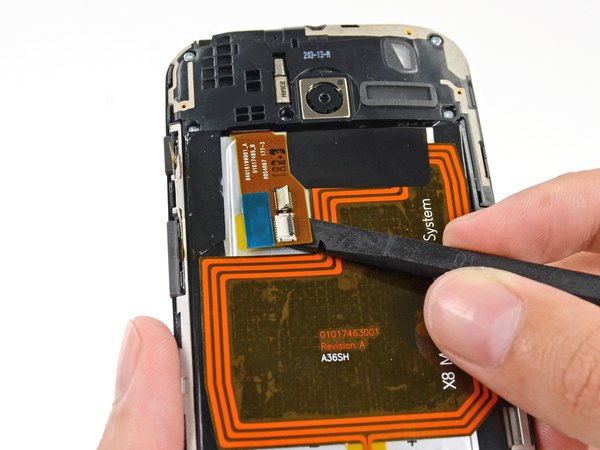

با نوک اسپاجر، ضامن کوچیک روی سوکت فلت فلش (کانکتور ZIF) رو به سمت بالا بزن تا باز بشه.

دقت کن که فقط خود ضامن رو اهرم کنی، نه کل کانکتور رو؛ وگرنه سوکت می‌شکنه.

حالا خیلی راحت فلت فلش رو مستقیم از تو سوکتش بکش بیرون.

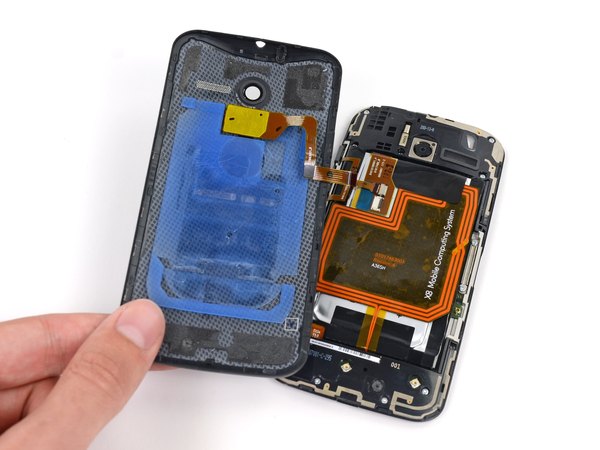

دیگه هیچ اتصالی نیست. قاب پشتی رو کامل از گوشی جدا کن و بذار کنار.

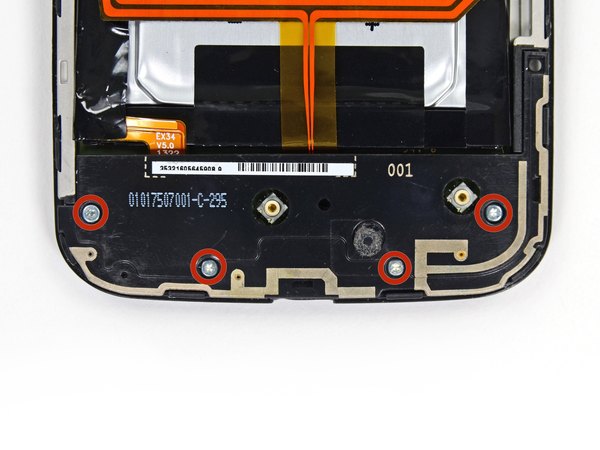

← چهار تا پیچ 3 میلی‌متری ستاره‌ای T3 که ماژول آنتن پایینی رو نگه داشتن باز کن و بذار یه جای امن.

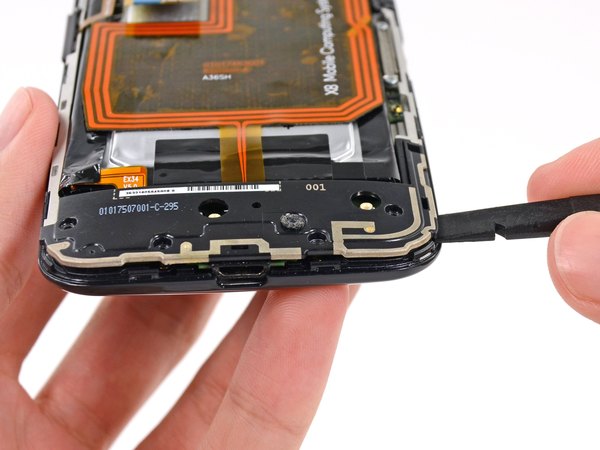

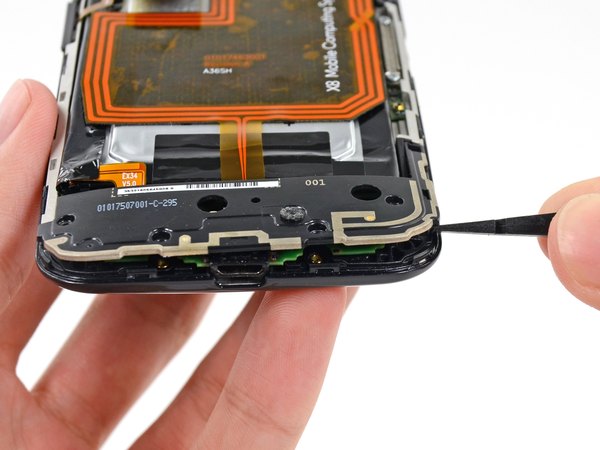

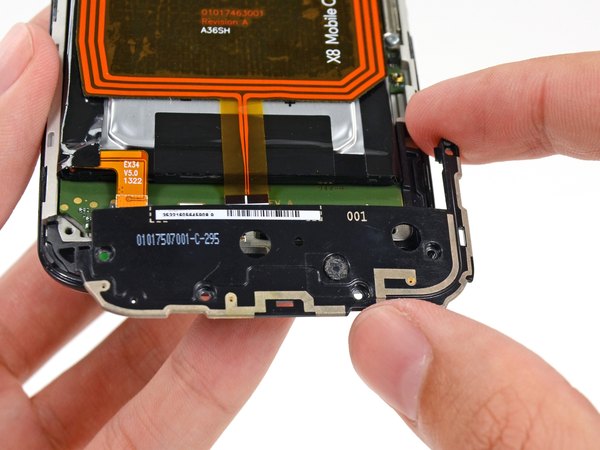

از قسمت تخت اسپاجر استفاده کن و ماژول آنتن پایینی رو اهرم کن تا از جاش بلند بشه. ماژول رو با دست بگیر و از گوشی خارج کن.

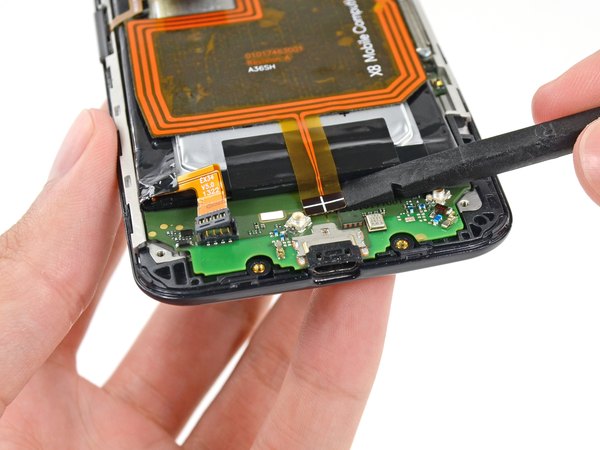

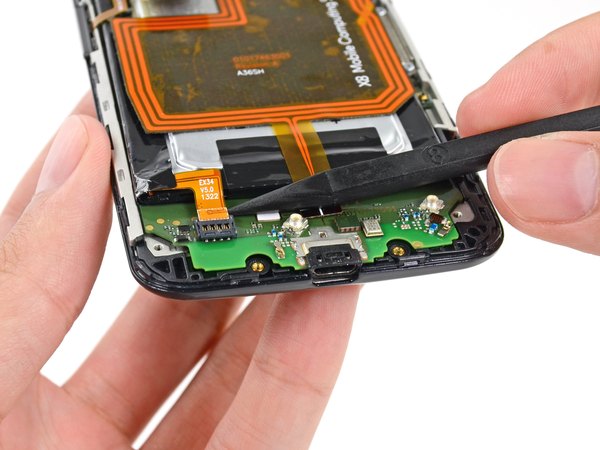

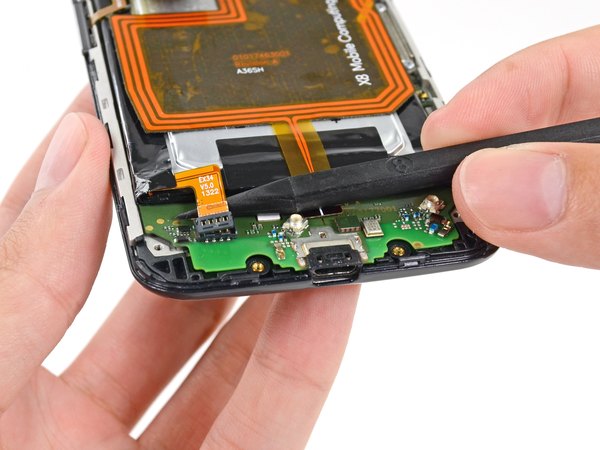

نوک اسپاجر رو ببر زیر کابل باتری، نزدیک کانکتورش، و مستقیم به سمت بالا اهرم کن تا از سوکت جدا بشه. با قسمت تخت اسپاجر، کانکتور کابل آنتن NFC رو هم از روی برد آزاد کن.

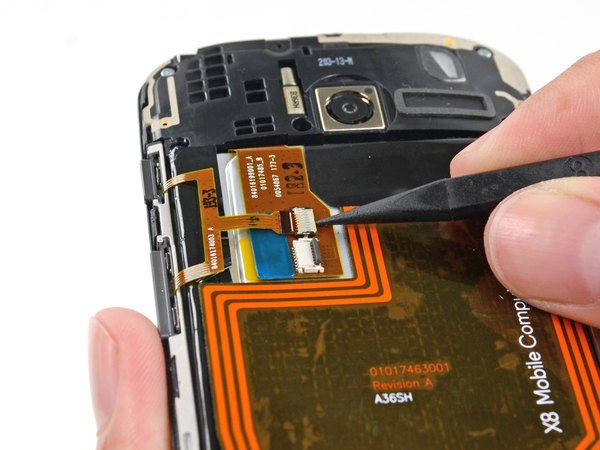

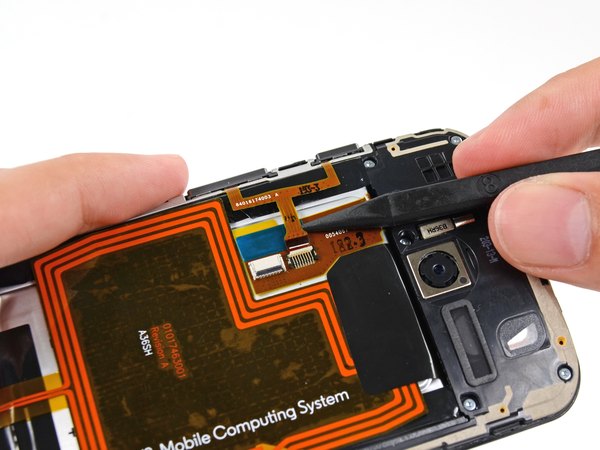

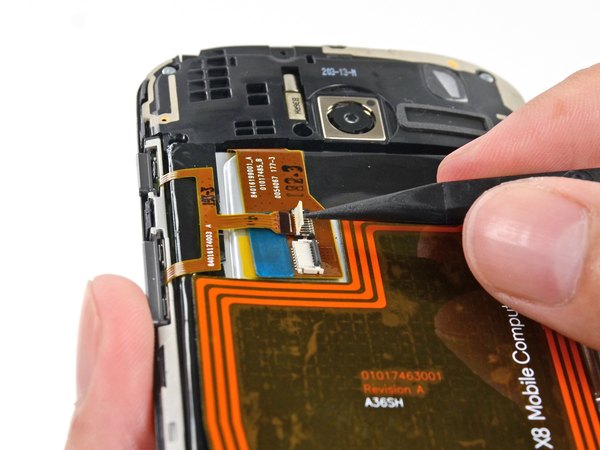

با نوک اسپاجر، ضامن سوکت مربوط به فلت دکمه‌ها رو بزن بالا تا باز بشه. نوک اسپاجر رو بنداز زیر فلت دکمه‌ها و آروم کابل رو از تو سوکتش بیرون بکش.

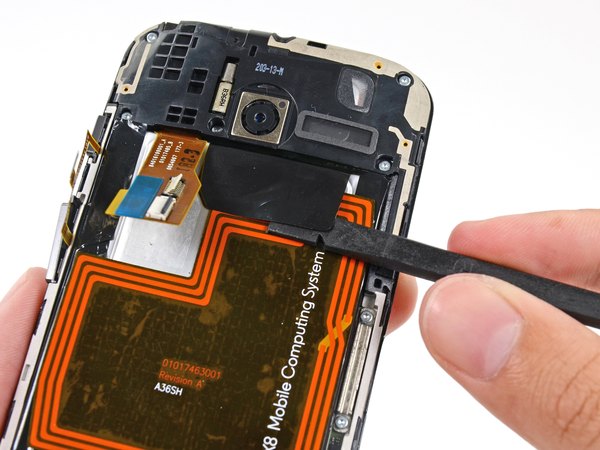

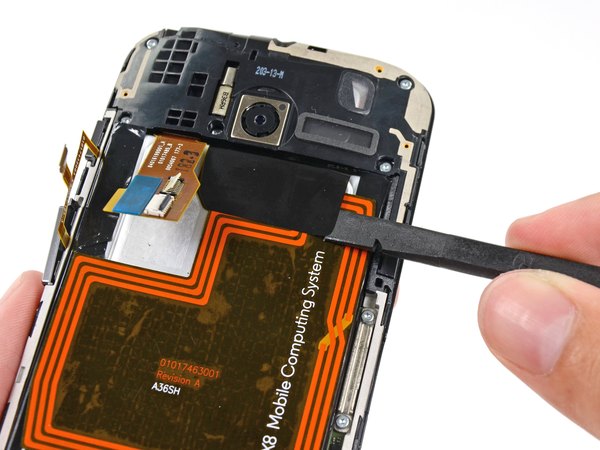

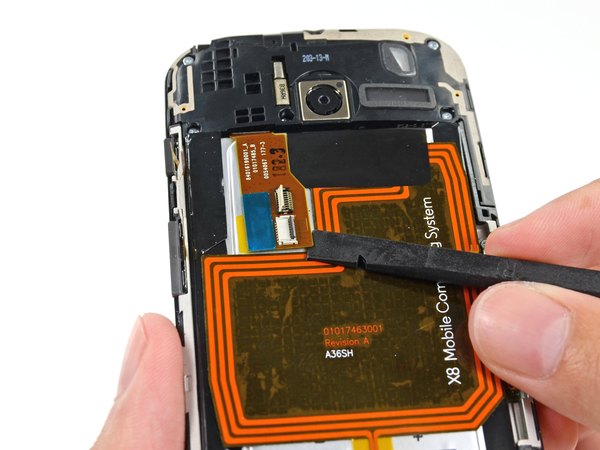

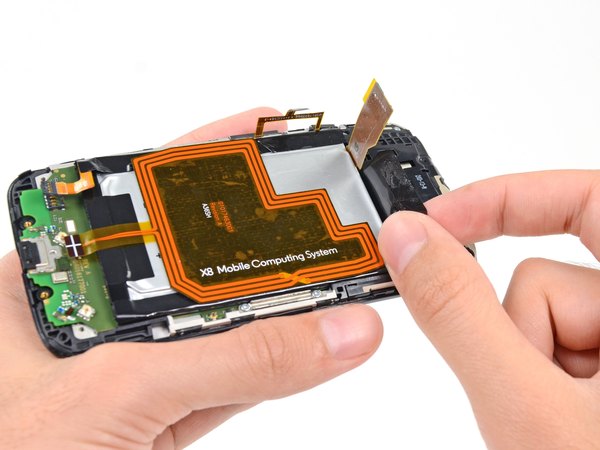

قسمت تخت اسپاجر رو ببر زیر فلت رابط تا چسبی که اونو به باتری چسبونده ول کنه و کابل آزاد بشه.

با همون قسمت تخت اسپاجر، زبانه چسبی که بالای باتری قرار داره رو آروم بکن تا بشه گرفتش.

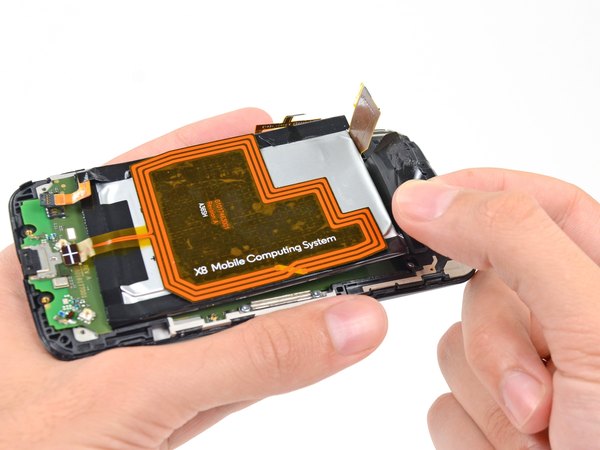

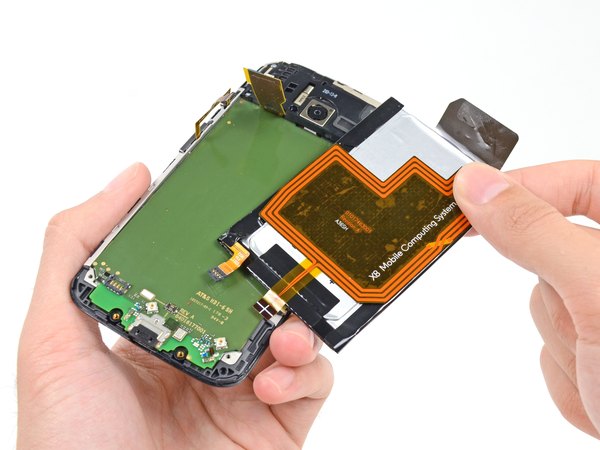

زبانه چسبی رو بگیر و بکش بالا تا باتری از جایگاهش بلند بشه.

باتری با یه چسب ملایم به مادربرد چسبیده. خیلی آروم و با حوصله بکش تا باتری خم یا سوراخ نشه که شدیدا خطرناکه.

حالا باتری رو کامل از گوشی بیرون بیار.

موقع بستن گوشی حتما از چسب‌های دوطرفه مخصوص برای محکم کردن باتری استفاده کن تا لق نزنه.

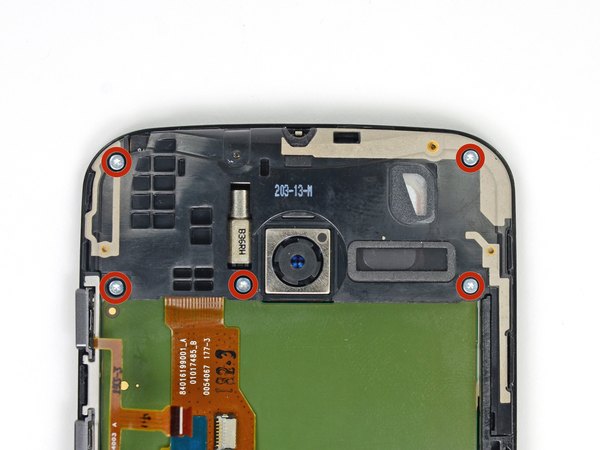

← پنج تا پیچ 3 میلی‌متری ستاره‌ای T3 که ماژول جک هدفون و اسپیکر رو نگه داشتن باز کن.

اسپاجر رو بنداز زیر قسمت دسته‌مانند ماژول جک هدفون و اسپیکر، و اهرمش کن تا بیاد بالا. حالا کل این ماژول رو از گوشی خارج کن.

نوک اسپاجر رو ببر زیر گیره ماژول میکروفون تا از اسپیکر مکالمه آزاد بشه.

اگه دیدی گیره سر جاش نیست، یه نگاه به ماژول اسپیکری که تو مرحله قبل درآوردی بنداز، ممکنه به اون چسبیده باشه.

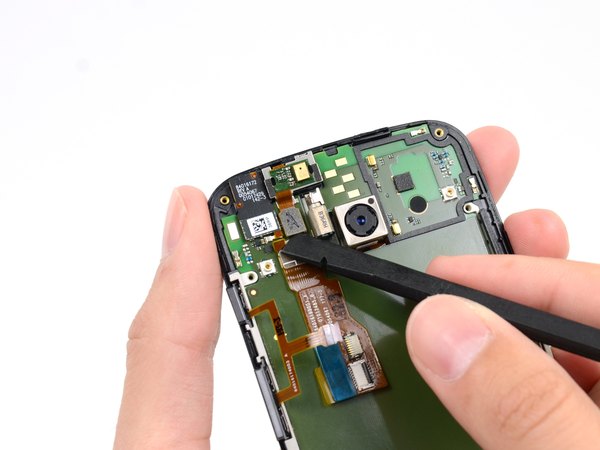

با قسمت تخت اسپاجر، کانکتور کابل میکروفون رو از روی برد جدا کن. یه پنس بردار و ماژول میکروفون رو کلا از جاش دربیار.

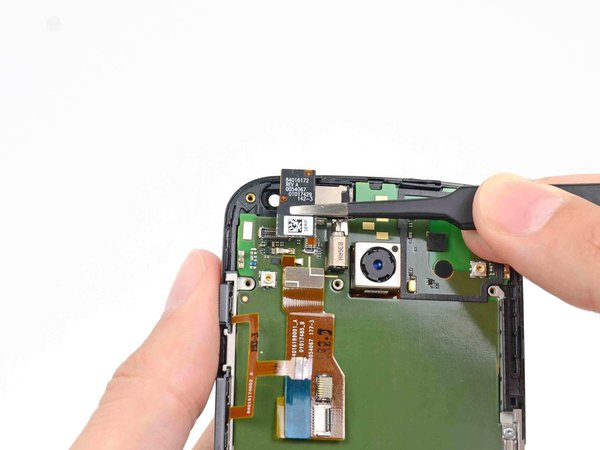

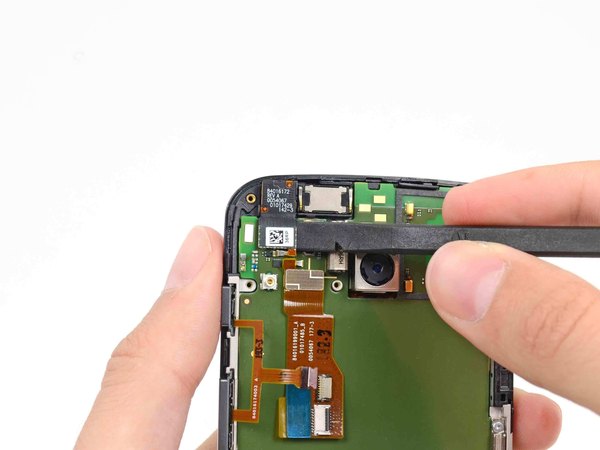

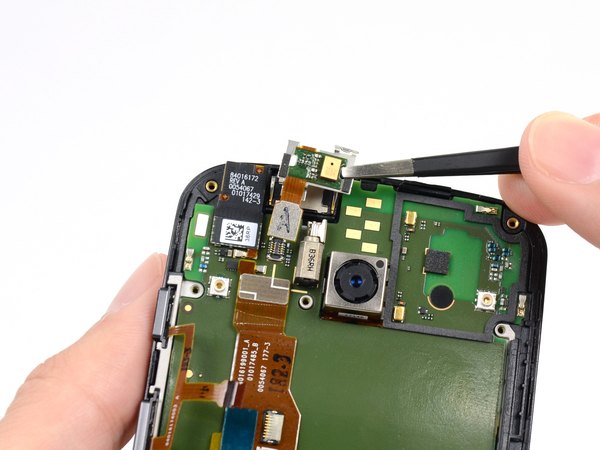

کانکتور کابل دوربین سلفی رو از روی مادربرد قطع کن. با پنس، دوربین سلفی رو بگیر و از جایگاهش خارج کن.

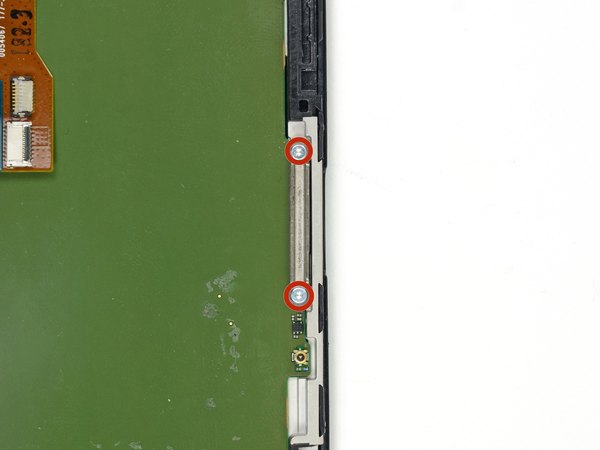

← دو تا پیچ 3 میلی‌متری ستاره‌ای T3 که براکت شیار سیم‌کارت رو نگه داشتن هم باز کن.

براکت فلزی شیار سیم‌کارت رو از روی مادربرد بردار.

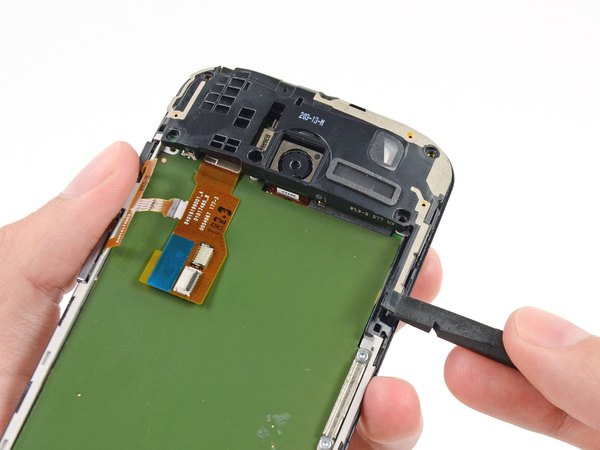

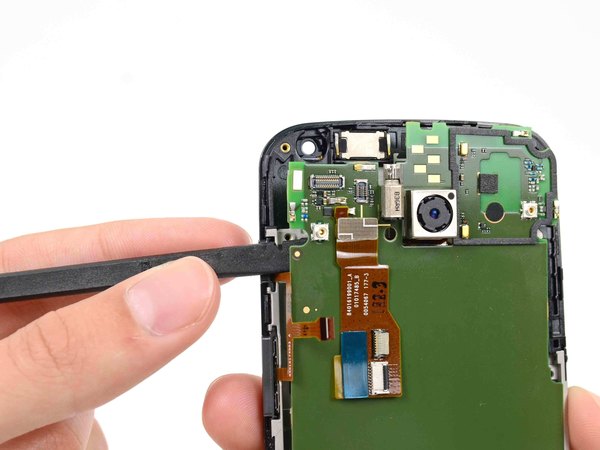

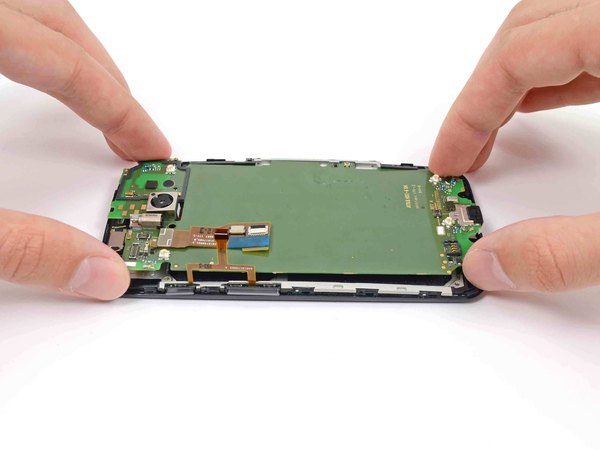

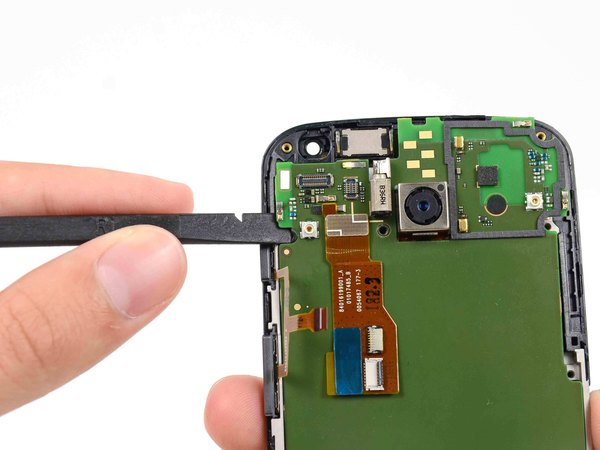

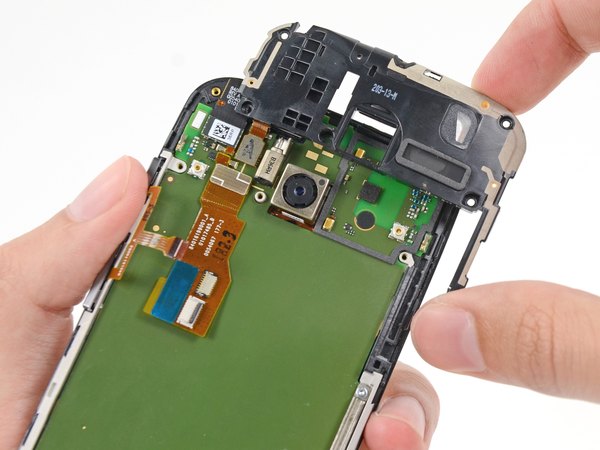

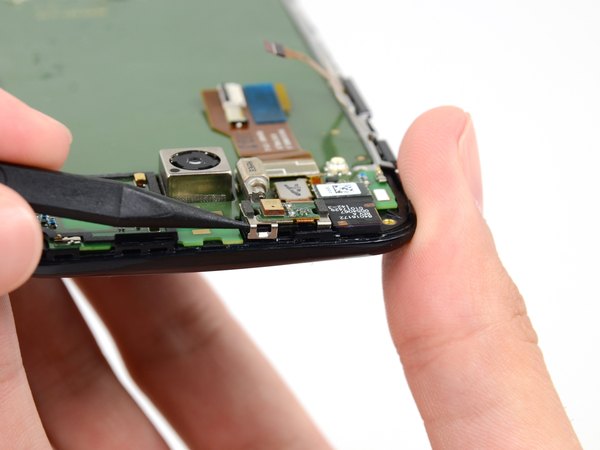

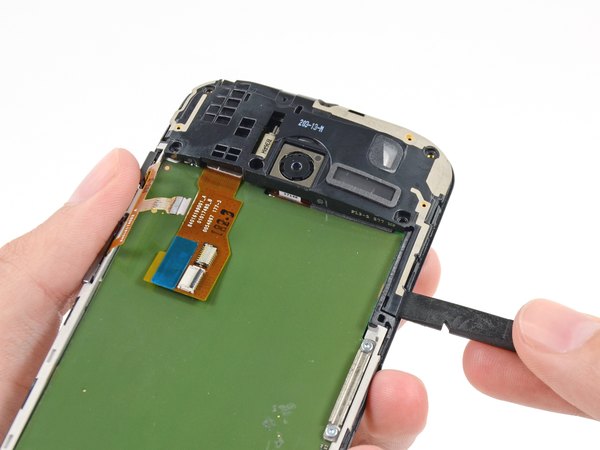

قسمت تخت اسپاجر رو ببر زیر مادربرد، دقیقا بالای کابل دکمه‌ها، و آروم مادربرد رو اهرم کن تا از جاش بلند بشه.

خیلی دقت کن که هیچ کابلی به برد گیر نکرده باشه وگرنه پاره میشه.

ممکنه دکمه‌ها موقع این کار از جاشون بپرن بیرون؛ حواست باشه گمشون نکنی.

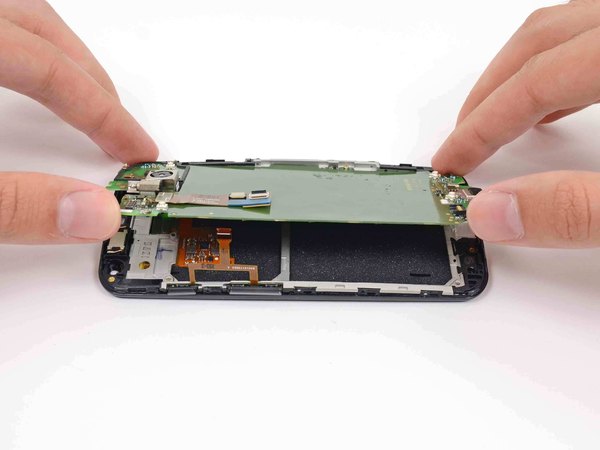

مادربرد رو از سمتی که شیار سیم‌کارت قرار داره بلند کن و به صورت لولایی بچرخون.

به هیچ‌وجه سعی نکن مادربرد رو کامل جدا کنی! این قطعه هنوز با فلت صفحه نمایش به گوشی وصله.

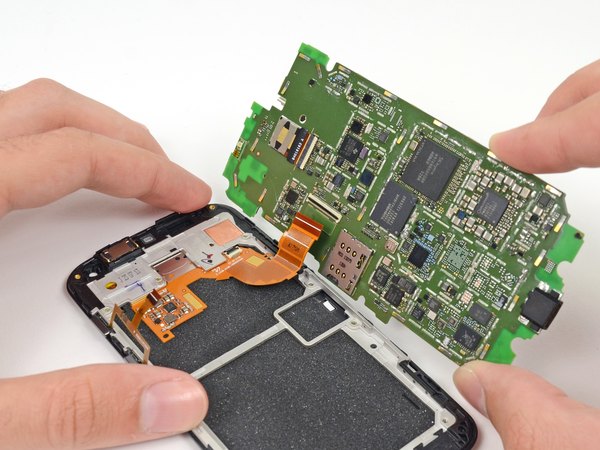

مادربرد رو همون‌طوری بخوابون تا به سوکت فلت صفحه نمایش دسترسی داشته باشی.

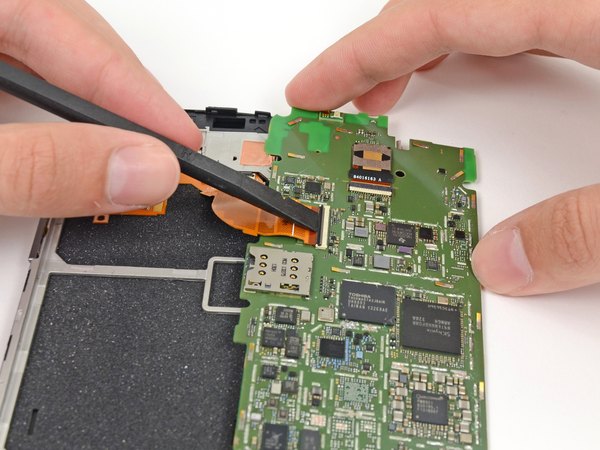

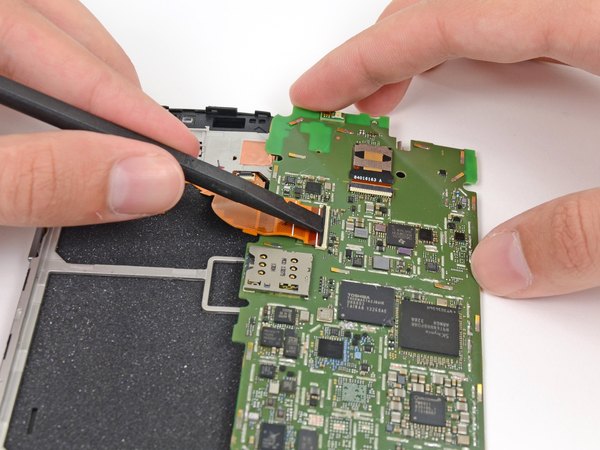

با قسمت تخت اسپاجر، ضامن روی سوکت فلت صفحه نمایش رو بزن بالا. همزمان که مادربرد رو از صفحه نمایش دور می‌کنی، کابل صفحه نمایش رو هم با احتیاط از تو سوکتش بیرون بکش.

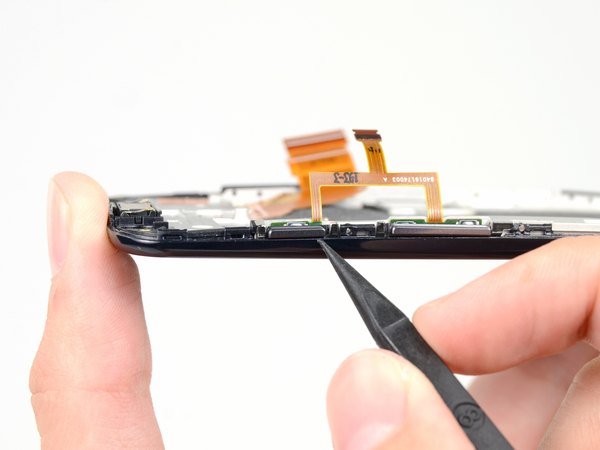

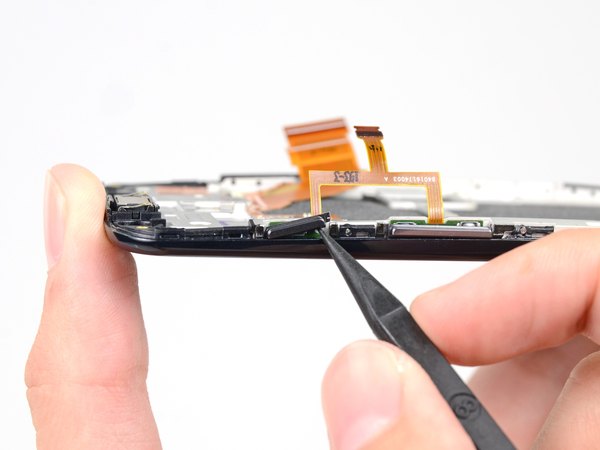

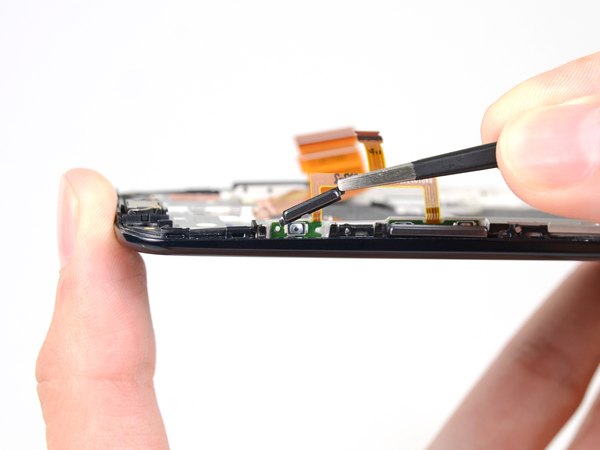

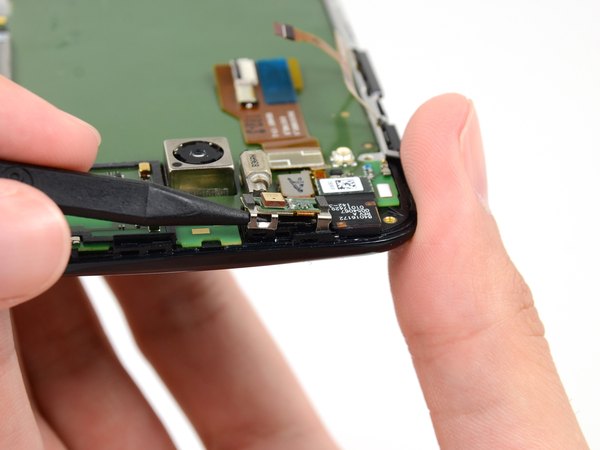

با نوک اسپاجر به دکمه پاور فشار بیار تا از شکافش روی فریم بیاد بیرون. روکش دکمه پاور رو با یه پنس بگیر و کلا برش دار.

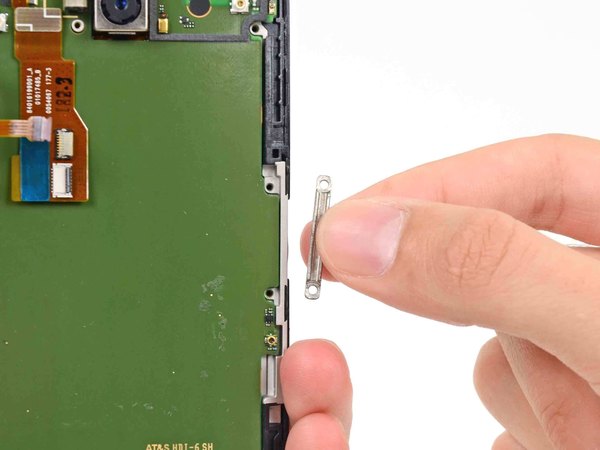

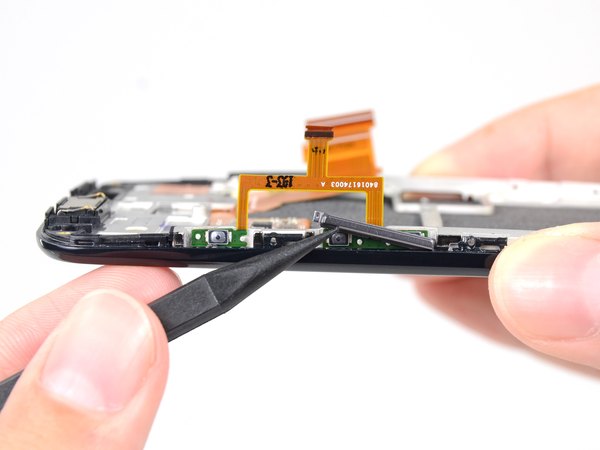

با همون نوک اسپاجر، روکش دکمه‌های تنظیم صدا رو هم از فریم خارج کن و بردار.

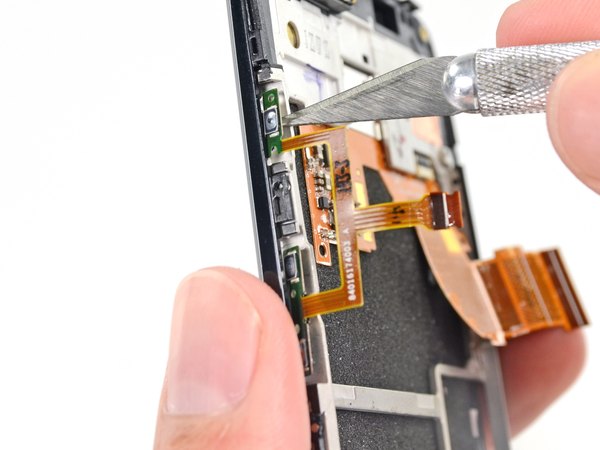

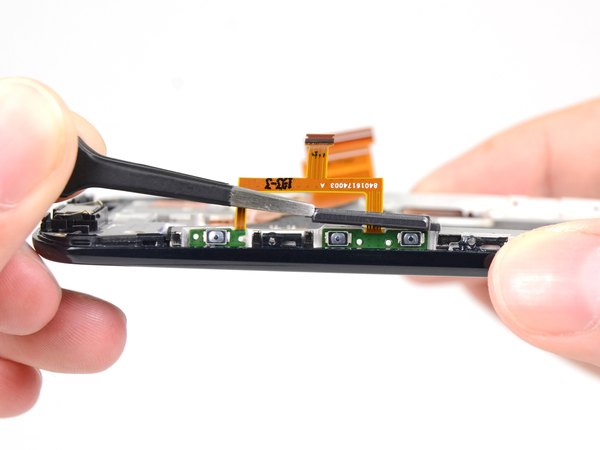

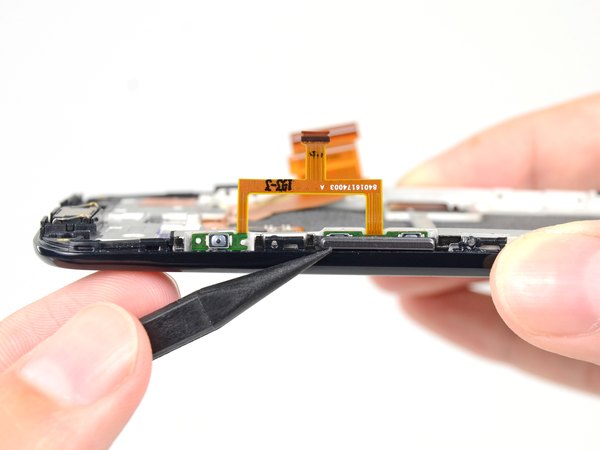

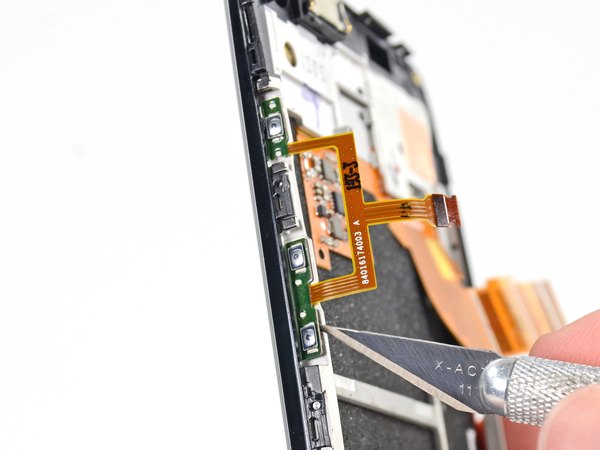

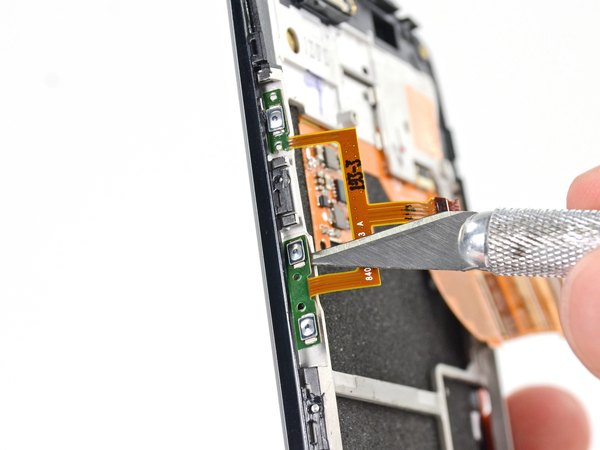

با نوک یه تیغ موکت‌بری یا پیک پلاستیکی، فلت دکمه‌ها رو از روی چسبی که به شاسی وصلش کرده جدا کن.

اگه از تیغ استفاده می‌کنی، لبه تیزش رو سمت کابل نگیر که یه وقت ناخواسته فلت رو نبری.

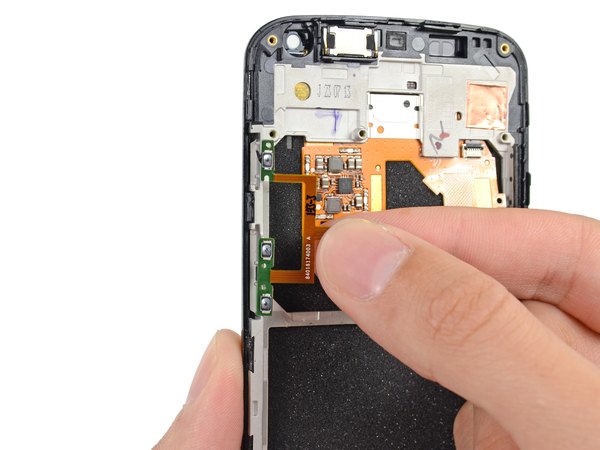

حالا فلت دکمه‌ها رو کامل از مجموعه صفحه نمایش جدا کن.

اگه قطعه جایگزین بلندگوی گوشی داره، این مرحله رو رد کن.

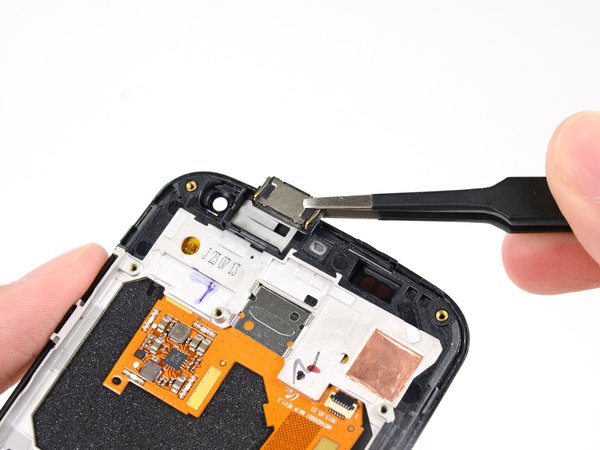

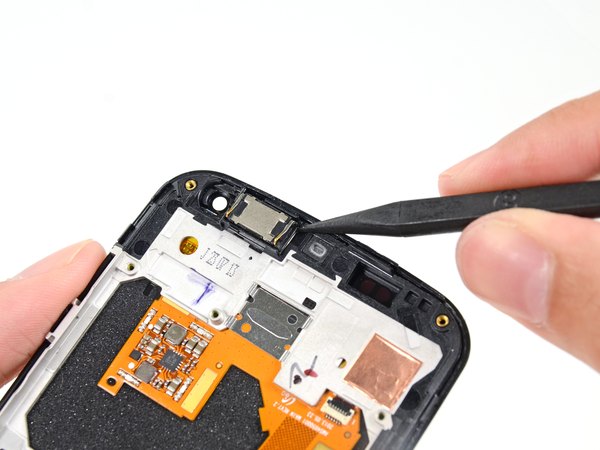

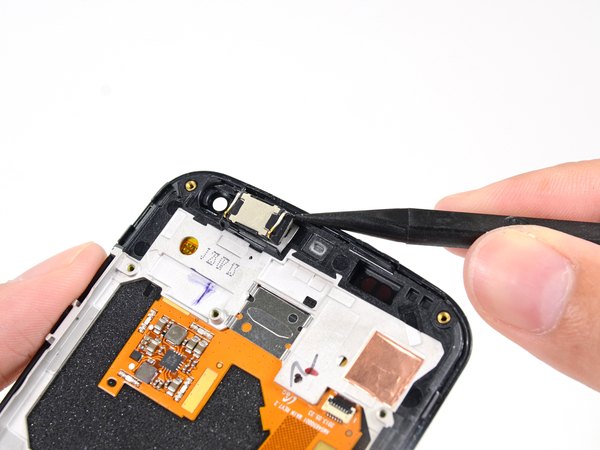

بلندگوی گوشی رو با نوک اسپاجر از مجموعه نمایشگر جدا کن. بلندگوی گوشی رو با پنس بردار.

اگه صفحه نمایش جدیدت با فریم میانی سفید ارائه شده، دیگه نیازی نیست بقیه مراحل رو انجام بدی.

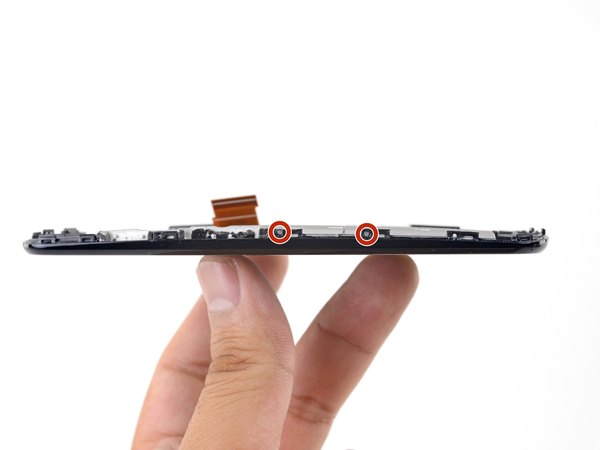

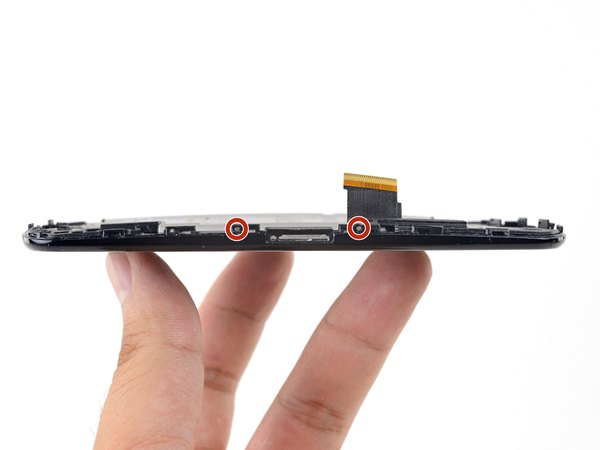

← فریم میانی سفید با یه سری پین‌های خیلی ریز به صفحه نمایش وصل شده.

لبه‌های طولانی مجموعه صفحه نمایش رو نگاه کن و جای تمام این پین‌ها رو پیدا کن.

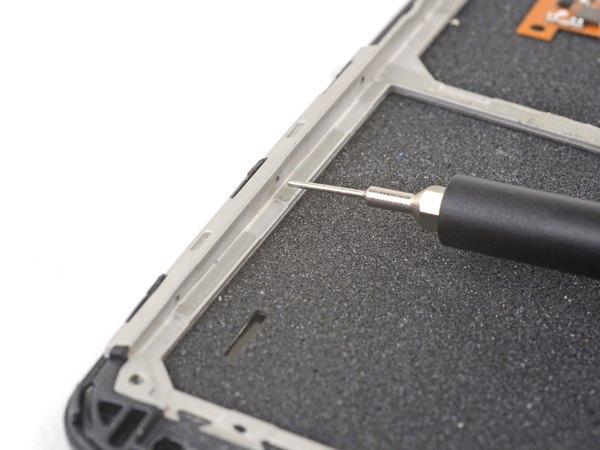

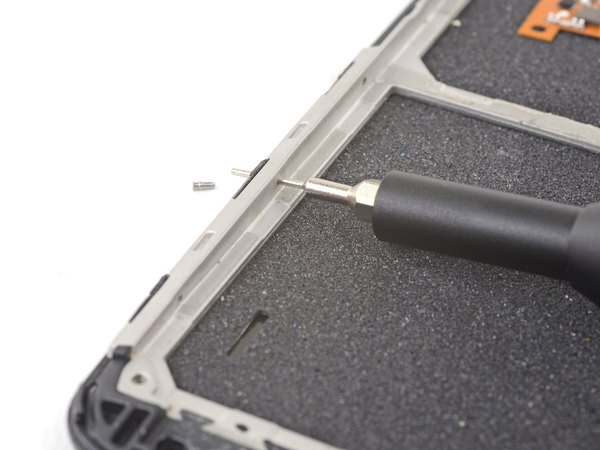

از یه سوزن سیم‌کارت یا گیره کاغذ تا شده استفاده کن و پین‌ها رو از داخل به سمت بیرون هل بده.

این کار رو حتما رو یه میز تمیز و با نور کافی انجام بده. این پین‌ها به شدت ریز هستن و خیلی راحت گم میشن.

همین کار رو برای تمام پین‌های باقی‌مونده تکرار کن تا کامل دربیان.

موقع نصب مجدد، پین‌ها رو با سوراخ‌های فریم تنظیم کن و از بیرون به سمت داخل فشار بده.

سر این پین‌ها حالت مخروطی داره و فقط از یه طرف جا میرن، پس حواست به جهتشون باشه.

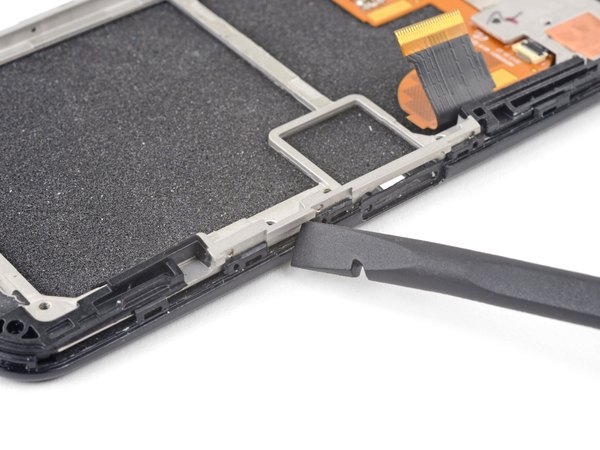

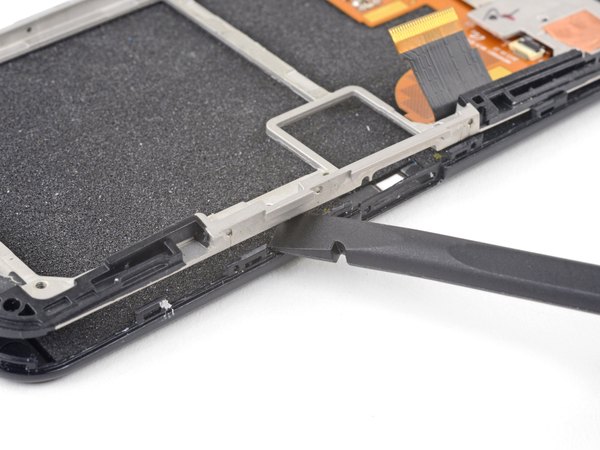

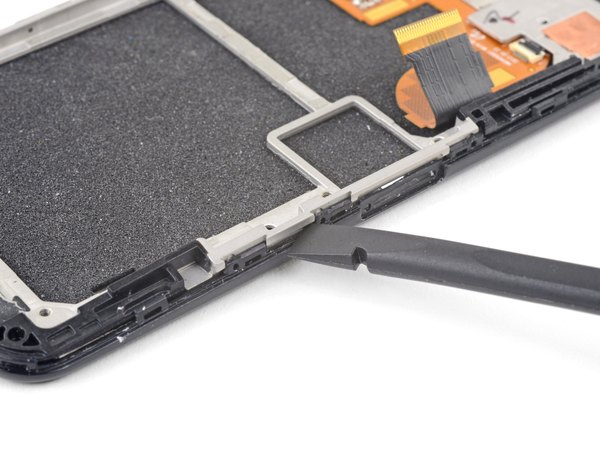

حالا با قسمت تخت اسپاجر، فریم میانی سفید رو از روی صفحه نمایش اهرم کن تا بلند بشه.

اگه دیدی یه قسمتی از فریم سفت چسبیده و بالا نمیاد، حتما چک کن ببین پینی اونجا جا نمونده باشه.

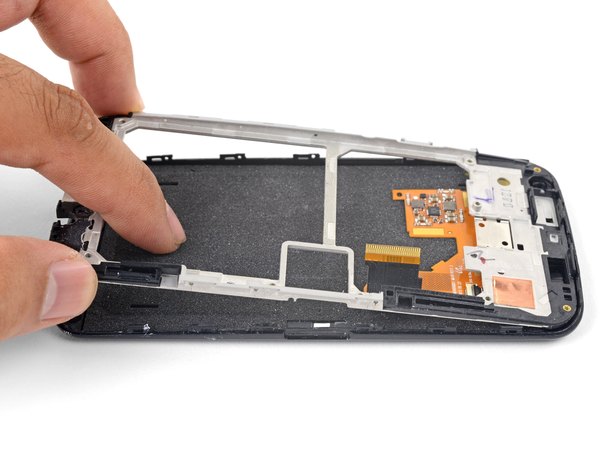

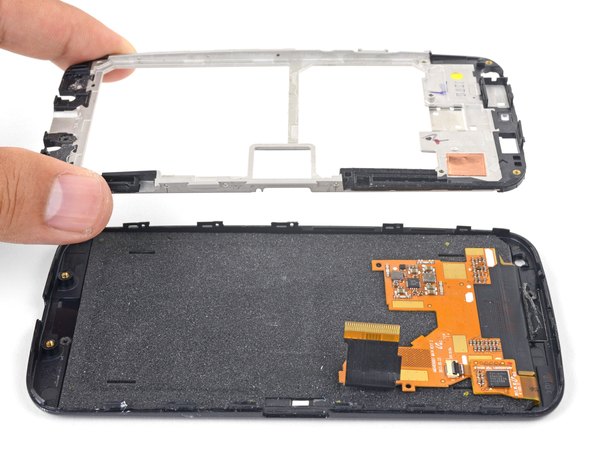

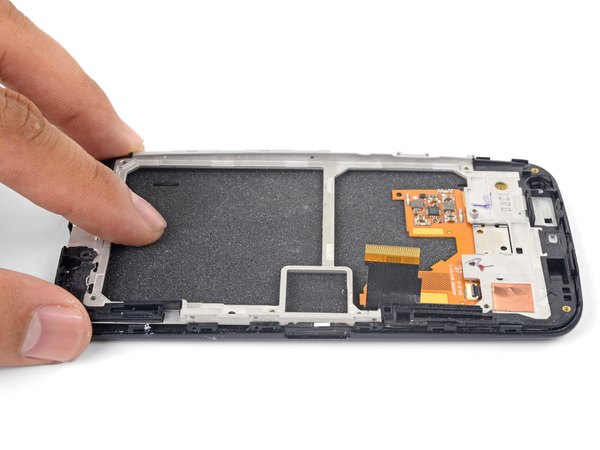

لبه‌های فریم میانی سفید رو بگیر و یکم به صفحه نمایش فشار بیار تا فریم کامل آزاد بشه. فریم سفید رو بردار و بذار کنار. موقع بستن گوشی حتما چسب‌های قدیمی رو تمیز کن و از نوار چسب‌های دوطرفه جدید برای چسبوندن قطعات استفاده کن.

کار باز کردن قطعات تموم شد! حالا صفحه نمایش جدیدت رو با دقت بررسی کن. اگه قطعه‌ای (مثل واشرها یا توری‌ها) روی صفحه قبلی مونده، حتما انتقالشون بده و بعد برچسب‌های محافظ رو بکن. برای جمع کردن گوشی، کافیه همین مراحل رو از آخر به اول انجام بدی.
