تعویض صفحه نمایش موتورولا موتو G6

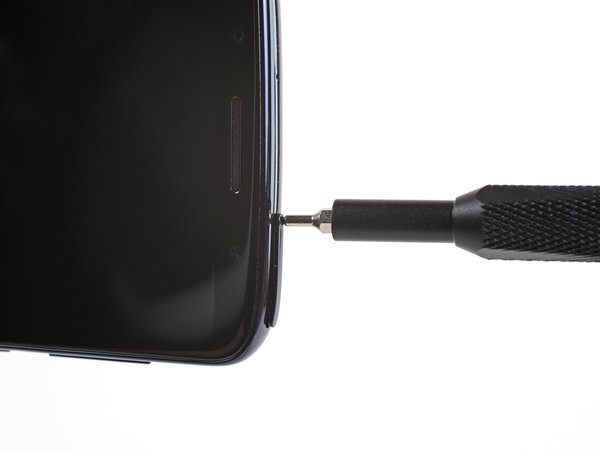

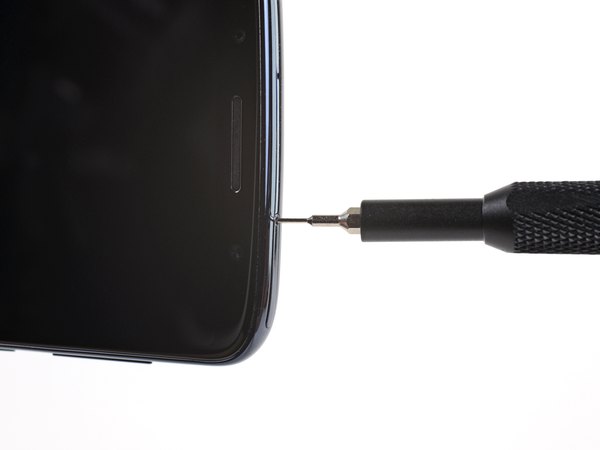

برای شروع، سوزن سیم‌کارت رو بردار و وارد سوراخ کوچیکی کن که روی لبه بالایی گوشی (سمت راست) قرار داره. سوزن رو یه مقدار فشار بده تا خشاب سیم‌کارت تق صدا بده و به سمت بیرون بپره.

ممکنه برای بیرون اومدن خشاب نیاز باشه یه مقدار بیشتر از حد معمول فشار بیاری، پس نترس.

مکانیزم خروج سیم‌کارت تو این گوشی یه خورده عمیق‌تر از بقیه مدل‌هاست. اگه سوزن سیم‌کارتت به اندازه کافی بلند نیست و بهش نمی‌رسه، می‌تونی از یه گیره کاغذ باز شده استفاده کنی.

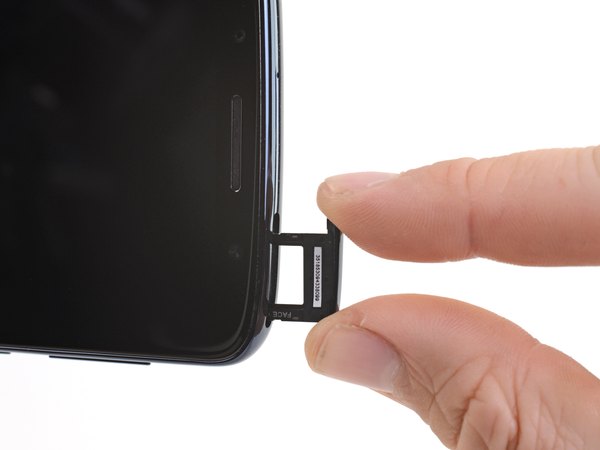

حالا خشاب سیم‌کارت رو با دست بگیر و کاملا از گوشی خارجش کن.

موقع بستن گوشی، حواست باشه که سیم‌کارت دقیقا تو جهت درست روی خشاب نشسته باشه و بعد جا بزنیش.

حتما قبل از اینکه کار رو ادامه بدی، گوشیت رو کاملا خاموش کن.

اگه برات مقدوره، بذار شارژ باتری کاملا خالی بشه یا به زیر 25 درصد برسه. اگه باتری پر باشه و موقع کار تصادفا ضربه بخوره یا بیش از حد داغ بشه، خطر انفجار یا آتش‌سوزی به شدت بالا می‌ره.

اگه درب پشتی شیشه‌ای گوشیت از قبل ترک خورده، حتما روش رو با یه لایه چسب نواری پهن بپوشون. این کار هم باعث می‌شه تیکه‌های شیشه پخش نشن و به دستت آسیب نرسونن، هم کار با ساکشن کاپ رو راحت‌تر می‌کنه.

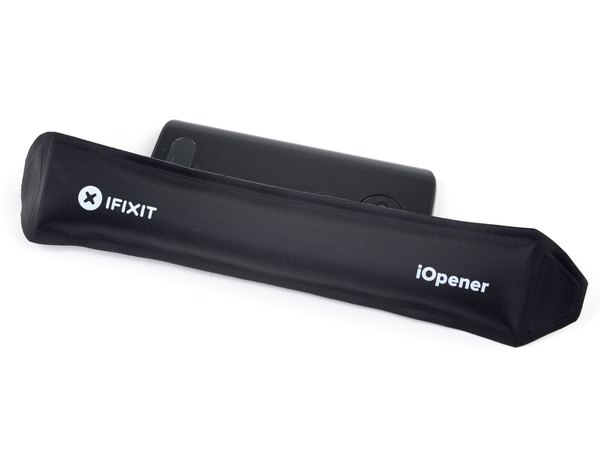

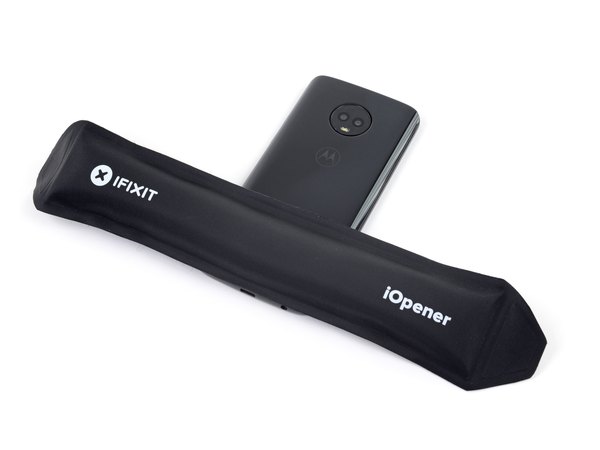

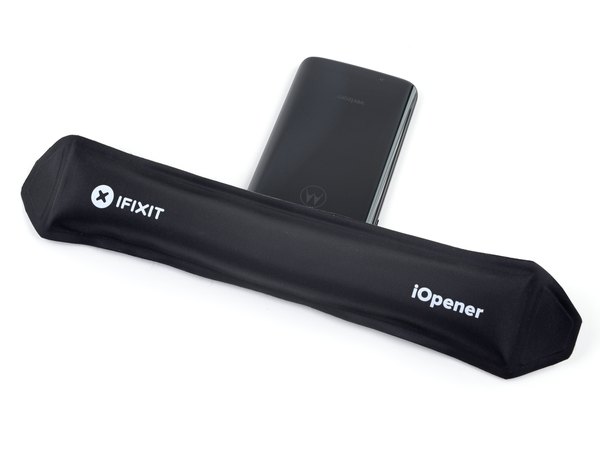

یه کیسه آب گرم (مثل آی‌اوپنر) آماده کن و حدود دو دقیقه روی لبه پایینی درب پشت بذار تا شیشه حسابی گرم بشه. این گرما چسب زیر درب رو نرم می‌کنه تا بتونیم راحت‌تر بازش کنیم.

احتمالا مجبور بشی چند بار کیسه رو دوباره گرم کنی و روی گوشی بذاری تا چسب‌ها کامل شل بشن. فقط حواست باشه بیش از حد داغش نکنی.

می‌تونی از سشوار یا سشوار صنعتی هم استفاده کنی، اما خیلی مراقب باش حرارت رو یه جا متمرکز نکنی، چون ال‌سی‌دی و باتری به حرارت زیاد به شدت حساس هستن و ممکنه خراب بشن.

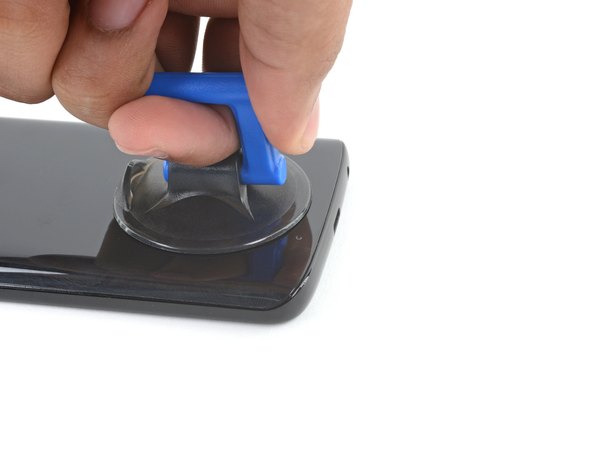

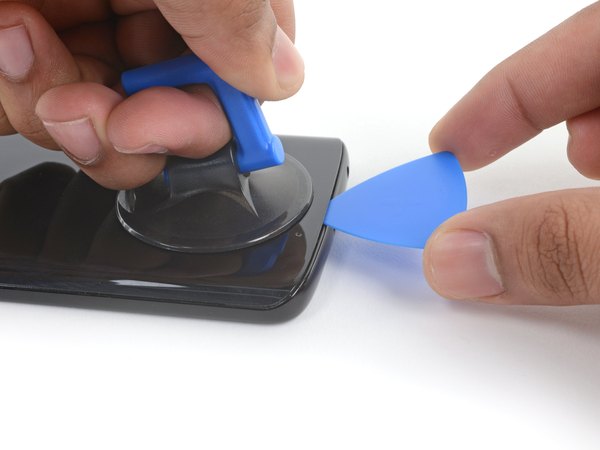

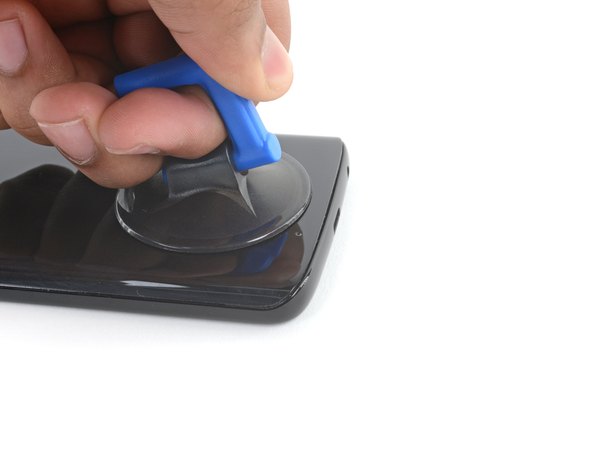

حالا ساکشن کاپ رو روی قسمت پایینی درب شیشه‌ای پشت بچسبون. با یه فشار ثابت و محکم، ساکشن کاپ رو به سمت بالا بکش تا یه درز خیلی باریک بین درب پشت و شاسی گوشی ایجاد بشه.

اگه درب پشت ترک داشته باشه، احتمالا ساکشن کاپ خوب نمی‌چسبه. چسب نواری که تو مرحله قبل زدی اینجا به دردت می‌خوره. اگه بازم جواب نداد، می‌تونی با یه قطره چسب قطره‌ای ساکشن کاپ رو به قاب بچسبونی و بعد از خشک شدن بکشیش.

این مرحله زور زیادی می‌خواد، اما حواست باشه که ما فقط یه شکاف میلی‌متری می‌خوایم تا بتونیم پیک پلاستیکی رو بفرستیم داخل.

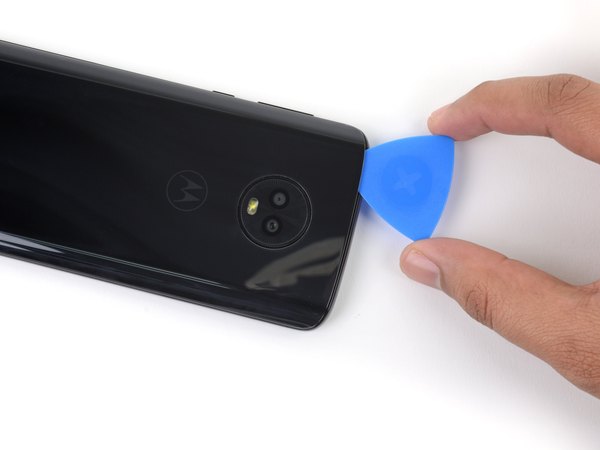

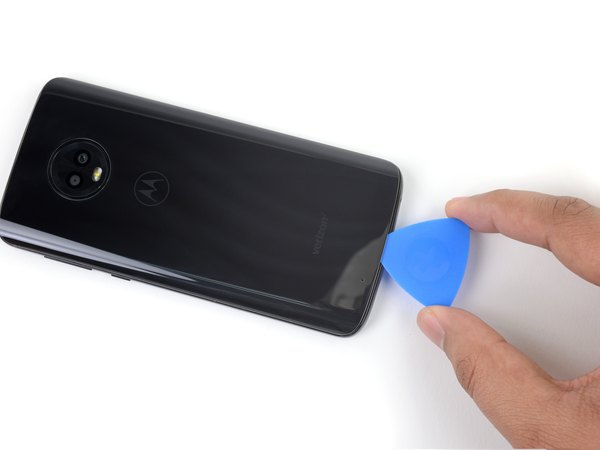

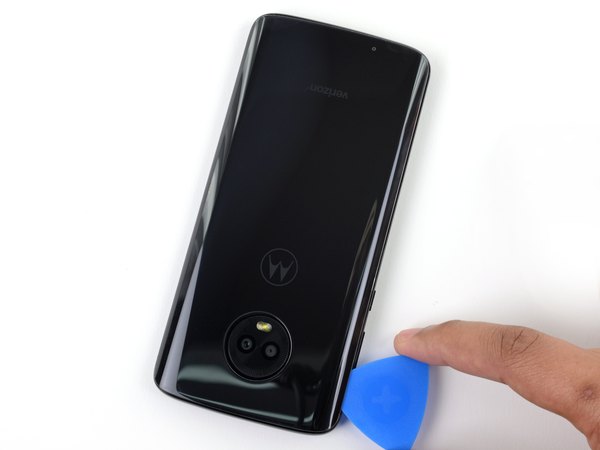

اگه دیدی اصلا باز نمی‌شه، دوباره گرمش کن تا چسب‌ها شل‌تر بشن. چسب این گوشی خیلی زود سرد و سفت می‌شه، پس باید سرعت عمل داشته باشی. به محض اینکه درز باز شد، یه پیک پلاستیکی رو سریع بکن تو شکافی که ایجاد شده.

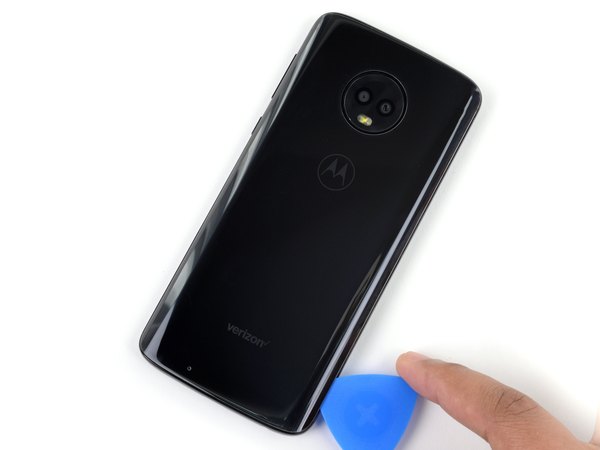

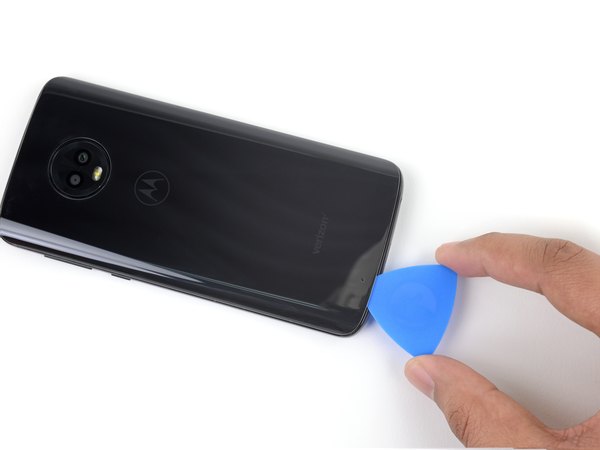

پیک رو تو همون لبه پایینی به چپ و راست حرکت بده تا تمام چسب‌های اون قسمت بریده بشن.

وقتی به گوشه‌ها می‌رسی سرعتت رو کم کن و با ملایمت بیشتری کار کن. شیشه تو قسمت گوشه‌ها و لبه‌های خمیده خیلی حساسه و اگه پیک رو با زور فشار بدی خیلی راحت می‌شکنه.

چسب‌ها بعد از بریده شدن اگه سرد بشن، دوباره به هم می‌چسبن. برای اینکه این اتفاق نیفته، پیک اول رو تو همون لبه پایینی بذار بمونه و برای لبه‌های بعدی از پیک‌های جدید استفاده کن.

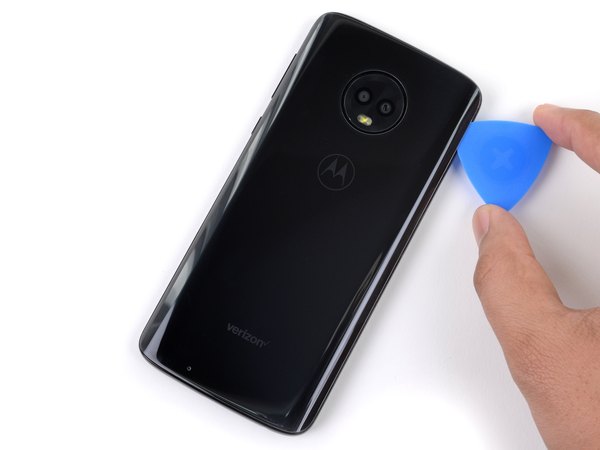

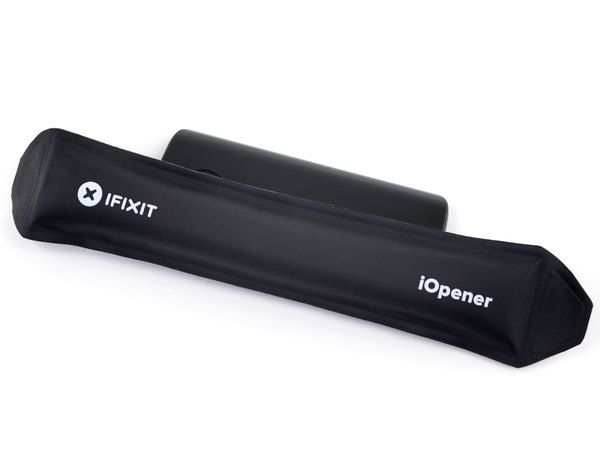

حالا نوبت لبه سمت راسته. منبع گرماییت رو بردار و لبه سمت راست رو حسابی گرم کن تا چسبش نرم بشه.

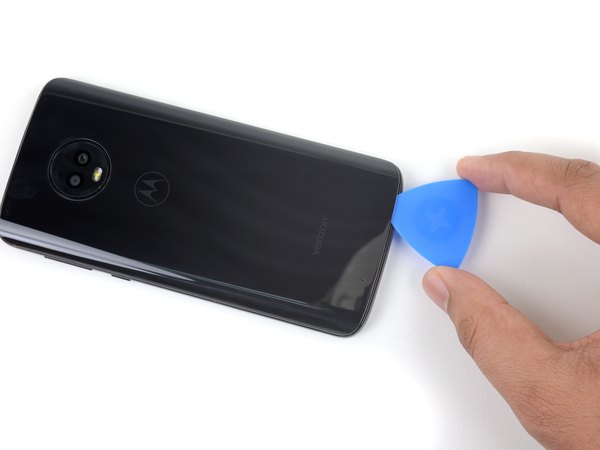

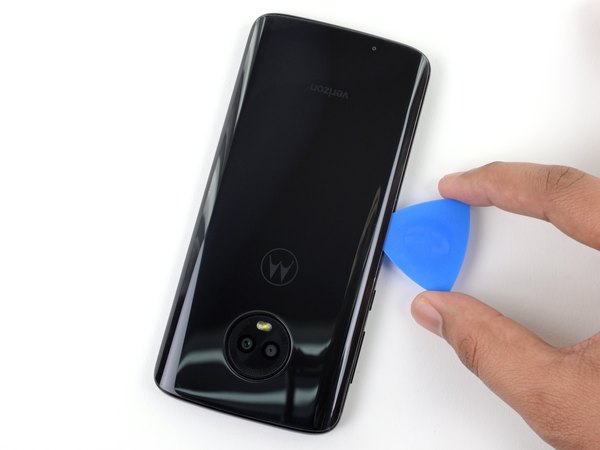

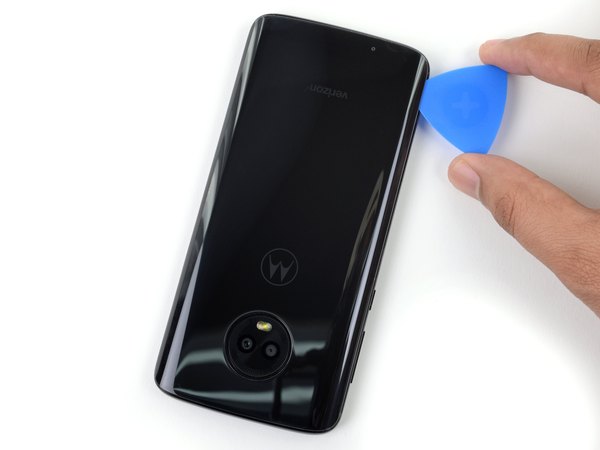

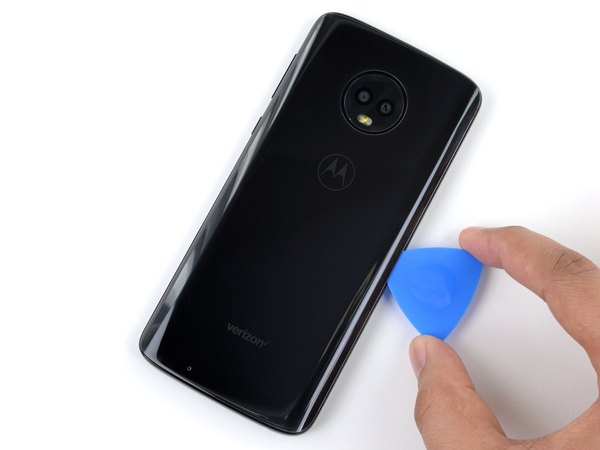

یه پیک جدید بردار و تو لبه سمت راست حرکتش بده تا چسب‌های این قسمت هم کاملا از شاسی جدا بشن.

بریم سراغ لبه بالایی؛ مثل مراحل قبل، اول این قسمت رو به خوبی گرم کن.

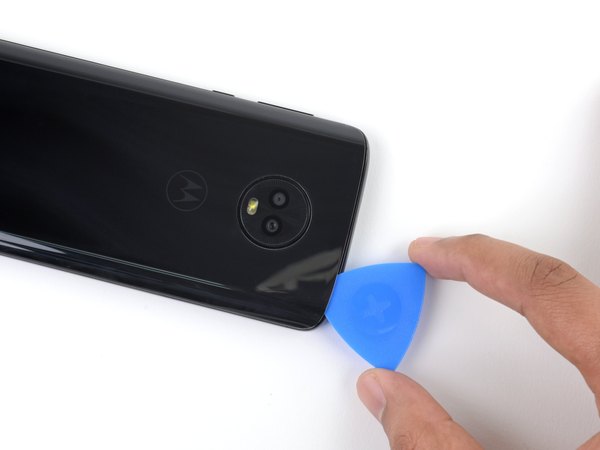

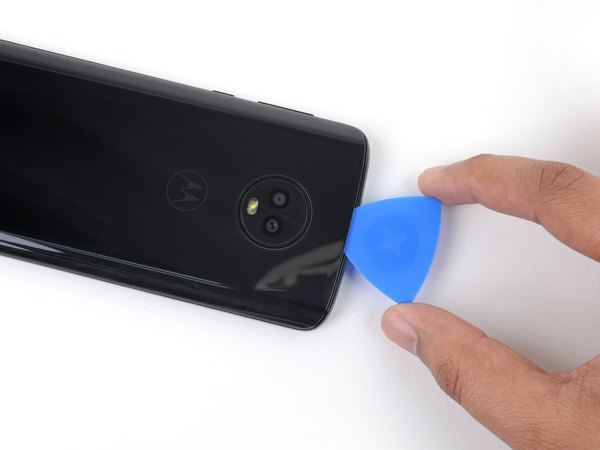

پیک رو در طول لبه بالایی حرکت بده تا چسب‌ها بریده بشن.

باز هم تأکید می‌کنم؛ مراقب گوشه‌های خمیده باش. پیک رو با ملایمت بچرخون تا فشار اضافه‌ای به شیشه وارد نشه.

فقط لبه سمت چپ مونده. این قسمت رو هم گرم کن تا چسب‌ها آماده برش بشن.

پیک رو تو لبه سمت چپ بکش تا آخرین قسمت از چسب‌های دور قاب هم بریده بشه.

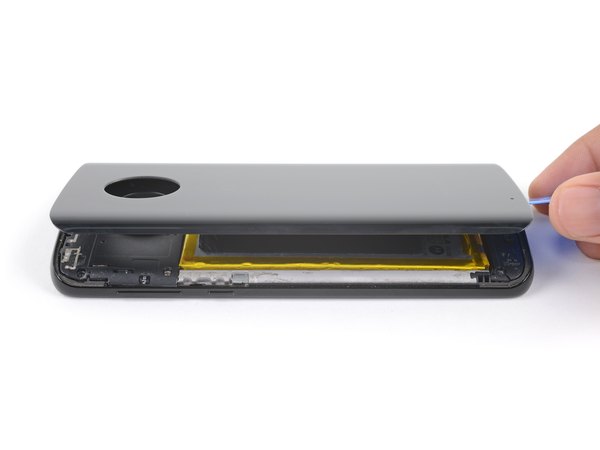

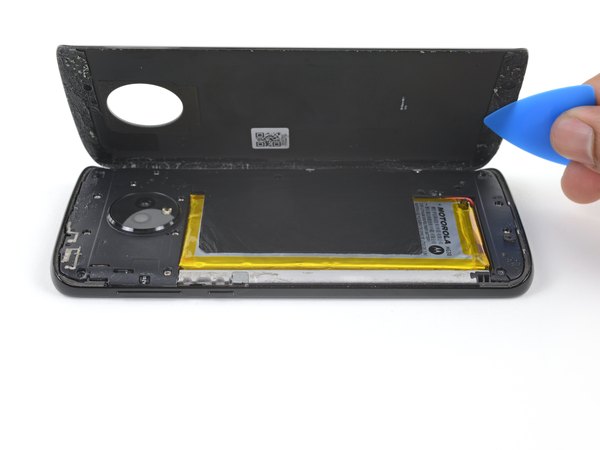

اگه حس کردی شیشه هنوز یه جاهایی گیره، اصلا بهش فشار نیار. دوباره گرمش کن و با پیک چسب‌های اون نقطه رو ببر. حالا خیلی آروم قاب پشتی شیشه‌ای رو بلند کن. حواست باشه که کاملا از چسب‌ها جدا شده باشه. درب پشت رو بردار و بذار کنار.

موقع بستن گوشی، حتما چسب‌های قدیمی رو کامل تمیز کن و از چسب‌های دوطرفه جدید و قوی برای چسبوندن دوباره قاب شیشه‌ای استفاده کن تا گوشیت خوب کیپ بشه.

بعد از اینکه گوشی رو کامل بستی، چند تا کتاب سنگین رو برای نیم تا یک ساعت روی گوشی بذار تا چسب‌ها حسابی سفت بشن و درب پشت عالی بچسبه.

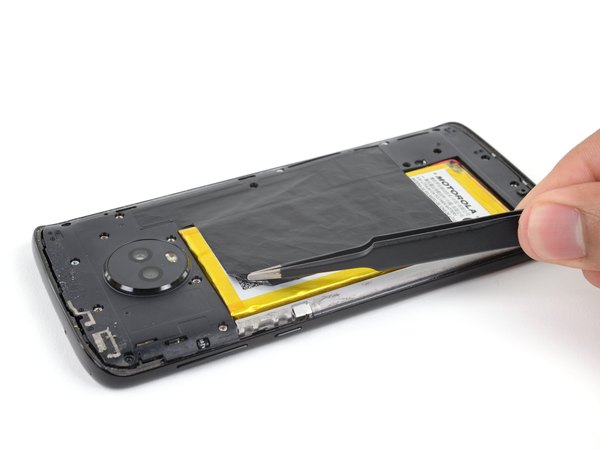

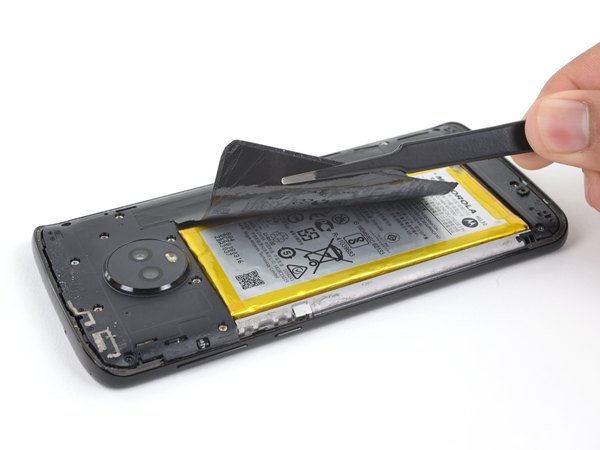

با استفاده از یه پنس، چسب مشکی رنگی که روی باتری و اتصالات قرار گرفته رو خیلی آروم بلند کن. چسب رو کامل جدا کن و برش دار.

اگه می‌تونی، چسب رو سالم دربیار تا موقع بستن گوشی دوباره بتونی ازش استفاده کنی و ظاهر کار تمیز دربیاد.

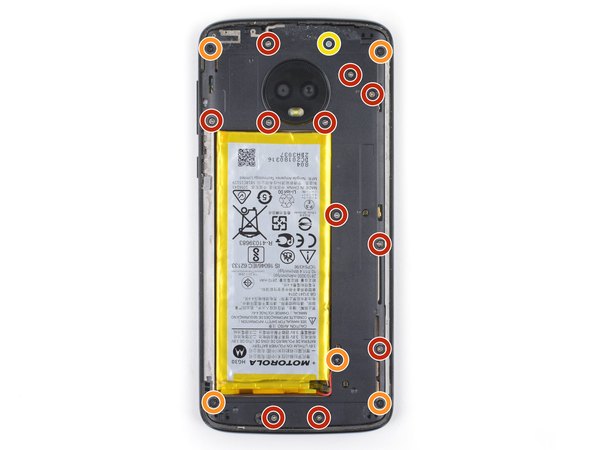

حالا باید هفده تا پیچی که کاور پلاستیکی رو نگه داشتن با پیچ‌گوشتی چهارسو باز کنی:

← یازده تا پیچ خاکستری 3 میلی‌متری.

← پنج تا پیچ مشکی 2.5 میلی‌متری.

← و یه دونه پیچ نقره‌ای 3.5 میلی‌متری.

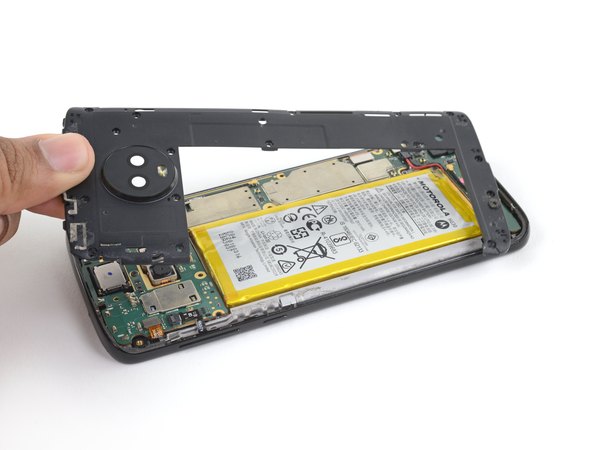

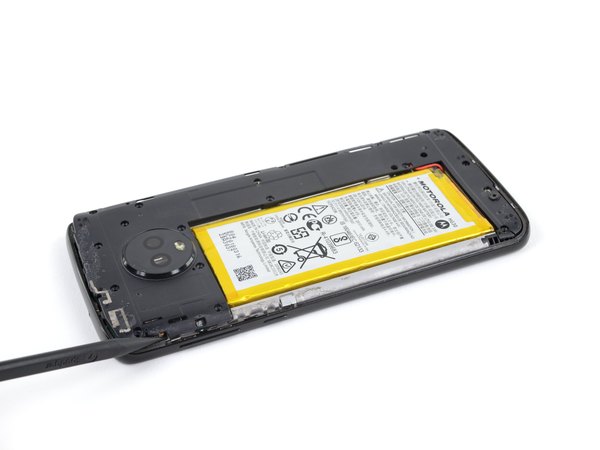

نوک اسپاجر رو بنداز زیر شکافی که تو لبه بالا و سمت چپ کاور پلاستیکی قرار داره. اسپاجر رو به سمت بالا اهرم کن تا لبه بالایی کاور بلند بشه و خارهایی که اونو نگه داشتن آزاد بشن. حالا کاور پلاستیکی رو با دست بردار و کامل خارجش کن.

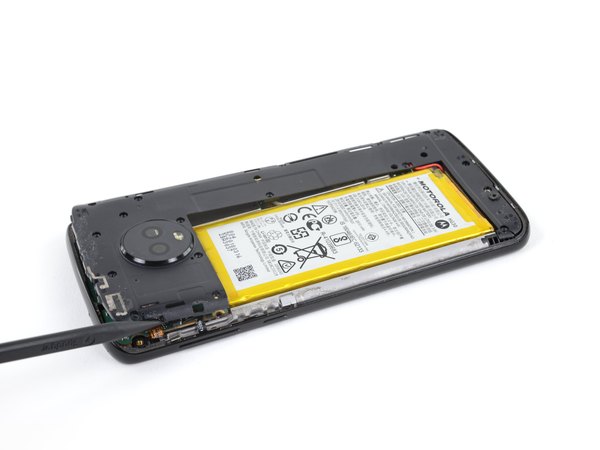

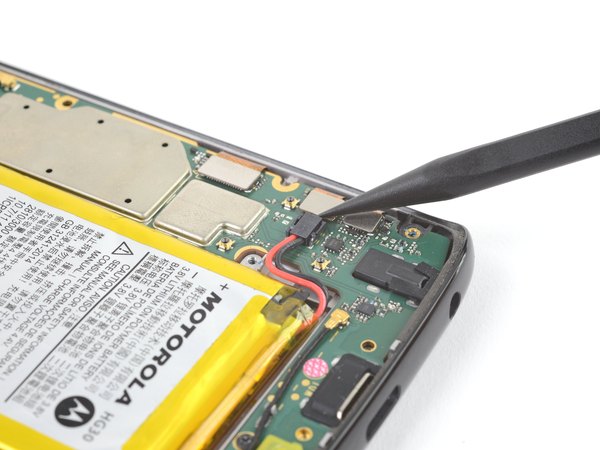

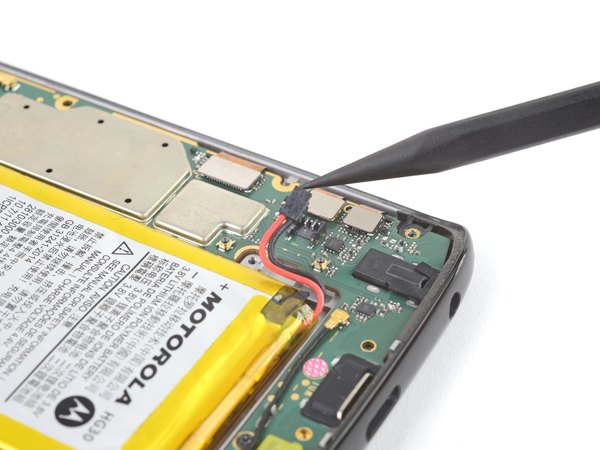

با نوک پلاستیکی اسپاجر برو سراغ کانکتور باتری روی مادربرد؛ خیلی آروم زیر کانکتور بنداز و بکشش بالا تا اتصال باتری قطع بشه.

وقتی داری گوشی رو می‌بندی، این مرحله بهترین فرصته که گوشی رو موقتا روشن کنی و تمام عملکردهای ال‌سی‌دی جدید رو تست کنی. فقط یادت نره بعد از تست، دوباره گوشی رو کامل خاموش کنی تا کار رو ادامه بدی.

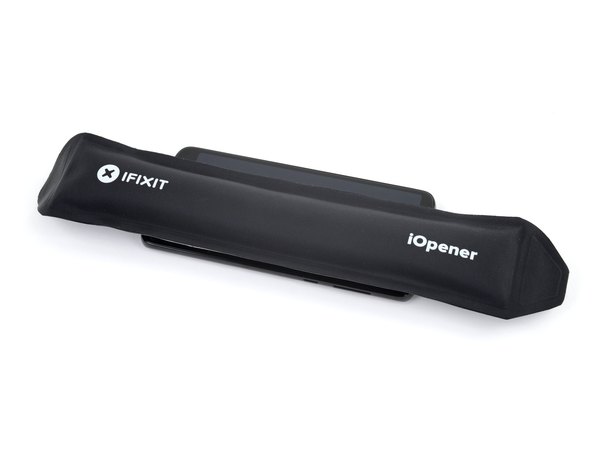

یه کیسه گرمایی (آی‌اوپنر) بردار و روی نیمه سمت راست صفحه نمایش (دقیقا همون سمتی که باتری قرار داره) به مدت حداقل دو دقیقه بذار. این کار باعث می‌شه چسب قوی زیر باتری نرم بشه. اگه لازم بود چند بار کیسه رو گرم کن و این کار رو تکرار کن.

مراقب باش باتری یا صفحه نمایش رو بیش از حد داغ نکنی. اگه دیدی باتری داره باد می‌کنه، فورا منبع گرما رو بردار و بذار باتری خنک بشه.

یه راه جایگزین هم اینه که چند قطره ایزوپروپیل الکل با درصد بالا بریزی زیر گوشه‌های باتری و چند دقیقه صبر کنی تا چسب‌ها رو تو خودش حل کنه و ضعیف بشن.

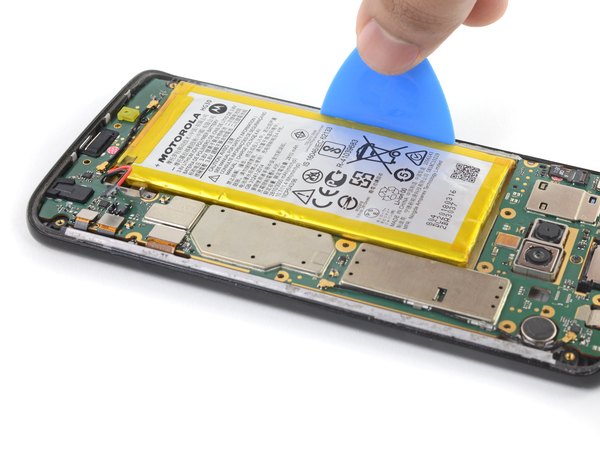

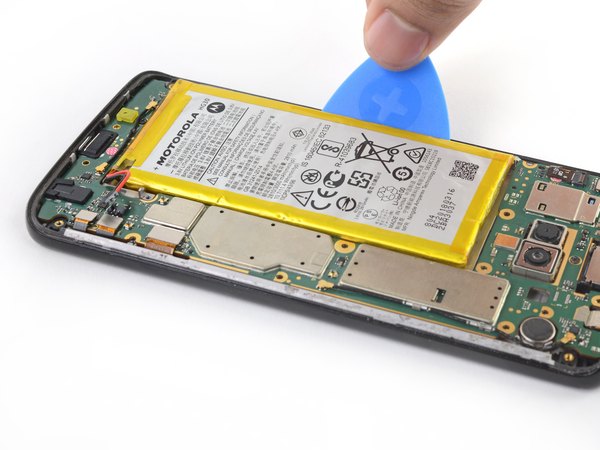

یه پیک پلاستیکی بردار و از لبه بیرونی باتری شروع کن خیلی نرم زیر باتری بفرست و به سمت بالا اهرم کن.

چسب زیر باتری خیلی محکمه و ممکنه چند بار نیاز به گرم کردن مجدد داشته باشه. اگه دیدی باتری داره خم می‌شه، دست نگه دار، الکل یا گرمای بیشتری بده و با ملایمت بیشتری کار رو ادامه بده.

تمام سعیت رو بکن که باتری تغییر شکل نده. باتری‌های لیتیوم یونی اگه سوراخ بشن یا تا بخورن، مواد شیمیایی خطرناکی نشت می‌دن و حتی ممکنه منفجر بشن. به هیچ وجه از ابزارهای فلزی برای درآوردن باتری استفاده نکن.

حالا باتری رو کامل از روی شاسی بلند کن و برش دار.

نصب مجدد باتری که خراب شده یا تغییر شکل داده به شدت خطرناکه. تو این حالت حتما باید از یه باتری نو استفاده کنی.

موقع جمع کردن گوشی، چسب‌های قدیمی زیر باتری رو کامل بردار و با الکل تمیز کن. اگه قراره همون باتری رو برگردونی سر جاش، حتما از چسب‌های دوطرفه جدید استفاده کن تا باتری تو جاش محکم فیکس بشه و لق نزنه.

با نوک پلاستیکی اسپاجر، سه تا کابل فلتی که پایین و سمت راست مادربرد وصل شدن رو به نوبت بکش بالا تا سوکت‌هاشون جدا بشه.

با یه پنس، واشر زرد رنگ میکروفون رو آروم بگیر و از سر جاش برش دار.

حالا برو سراغ قسمت بالا و سمت چپ مادربرد؛ با نوک اسپاجر کانکتور کابل سنسور جلویی رو بزن بالا تا قطع بشه.

با نوک اسپاجر گیره مشکی‌رنگ سوکت کابل دکمه‌ها رو بلند کن تا قفلش باز بشه. با پنس فلت دکمه‌ها رو بگیر و خیلی نرم از داخل سوکت بکش بیرون.

← پیچ‌گوشتی چهارسو #000 رو بردار و دو تا پیچ 2.5 میلی‌متری که مادربرد رو به شاسی متصل کردن، باز کن.

با نوک اسپاجر، لبه بالایی مادربرد رو یکم بده بالا. مراقب باش به کابل‌ها و کانکتورهای اطرافش گیر نکنه. مادربرد رو به سمت بالا (لبه بالایی گوشی) بکش تا کاملا آزاد بشه، بعدش کامل درش بیار.

موقع نصب مجدد مادربرد، اول چک کن که واشر جک هدفون دقیقا سر جاش نشسته باشه. بعد مادربرد رو از سمت واشر وارد کن، دوربین سلفی رو تو محفظه‌اش تنظیم کن و در نهایت لبه بالایی مادربرد رو سر جاش بخوابون.

از این مرحله به بعد، می‌خوایم قطعات ریزی که روی قاب صفحه نمایش قدیمی موندن رو جدا کنیم تا بتونیم رو ال‌سی‌دی جدید سوارشون کنیم.

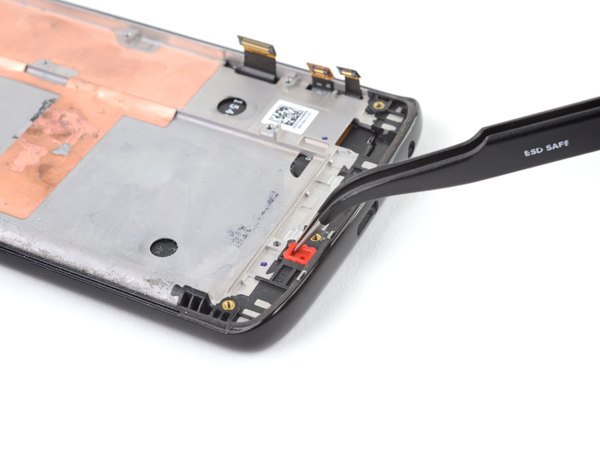

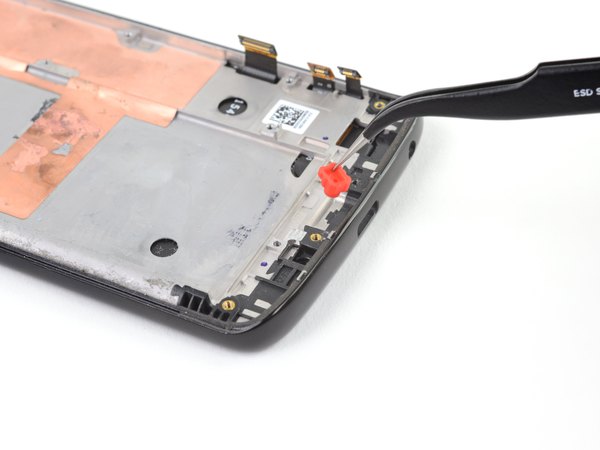

با پنس، واشر قرمز رنگ میکروفون رو از جایگاهش رو فریم بردار.

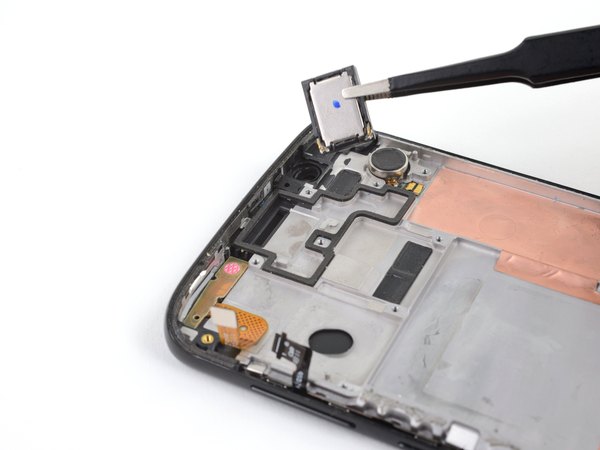

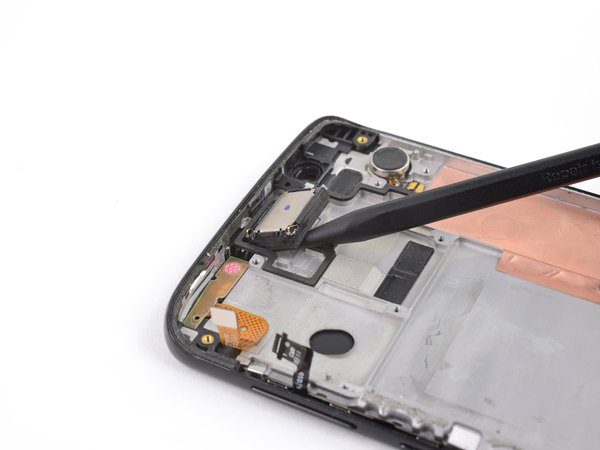

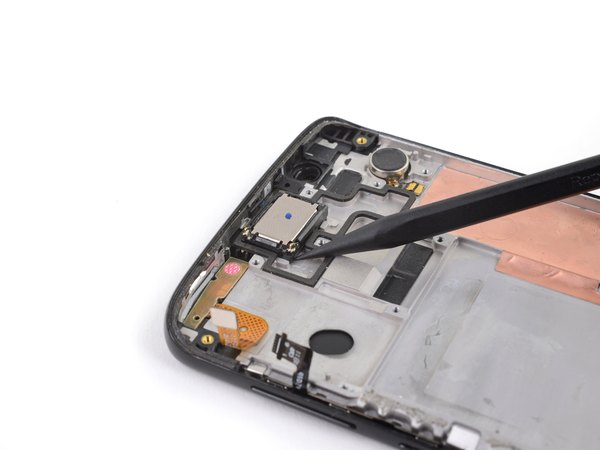

نوک اسپاجر رو ببر زیر یکی از گوشه‌های بلندگوی مکالمه (کپسول صدا) و یکم بده بالا. به بلند کردنش ادامه بده تا چسب زیرش کامل ول کنه. حالا بلندگو رو کامل دربیار و بذار کنار.

وقتی می‌خوای بلندگو رو رو صفحه نمایش جدید بذاری، حواست باشه که پایه‌های فنریش حتما باید سمت چپ باشن تا بتونن با اتصالاتی که زیر کاور پلاستیکی هستن ارتباط برقرار کنن.

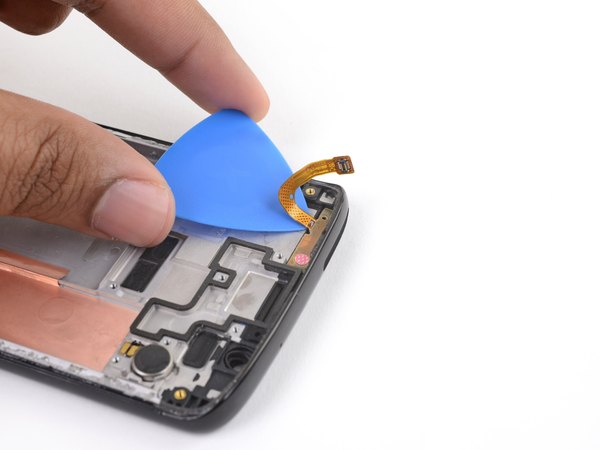

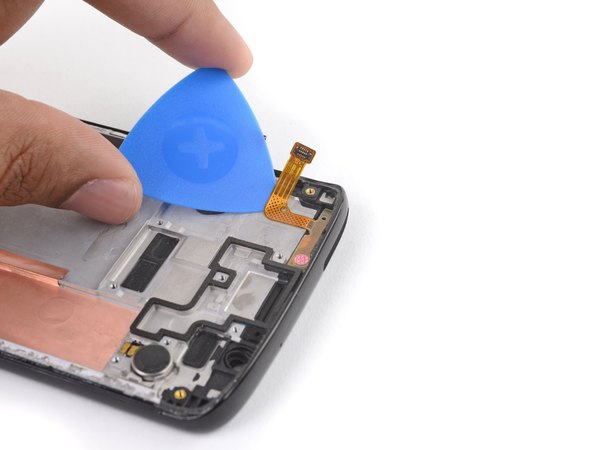

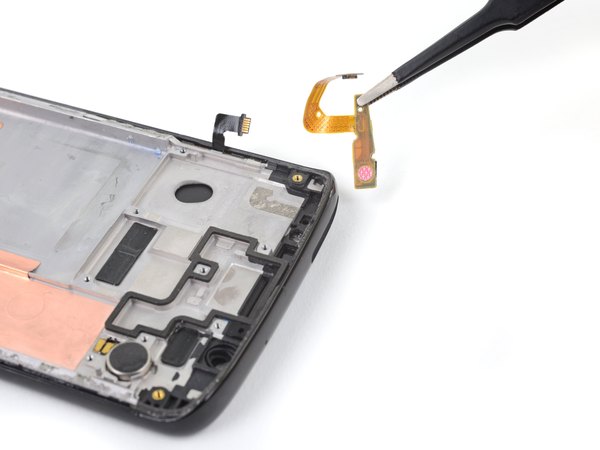

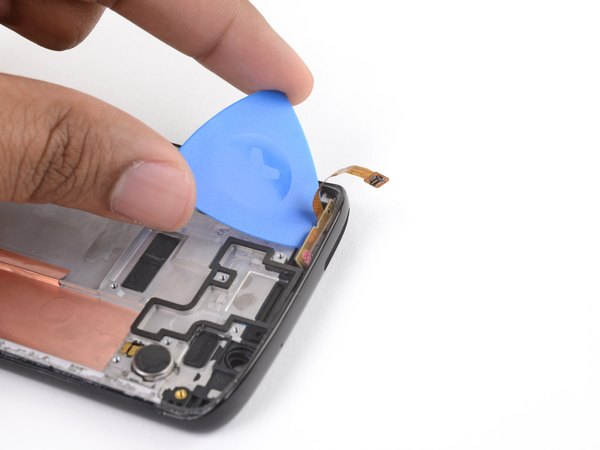

یه پیک بازکننده رو خیلی آروم ببر زیر کابل سنسور جلویی تا چسبی که اونو به فریم چسبونده رو ببره. با همون پیک، مجموعه سنسورها رو با احتیاط از روی شاسی بلند کن.

مجموعه سنسور جلویی رو کامل خارج کن.

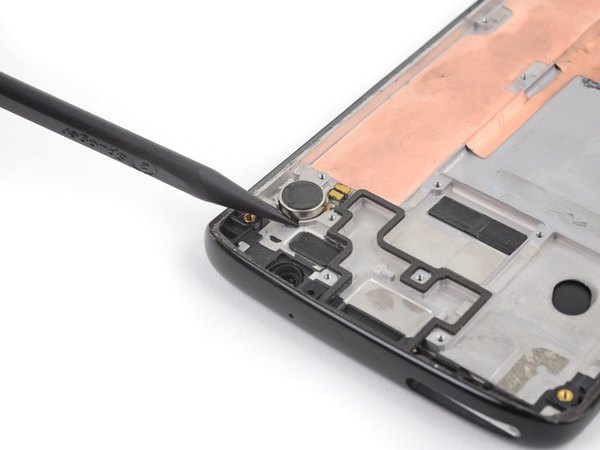

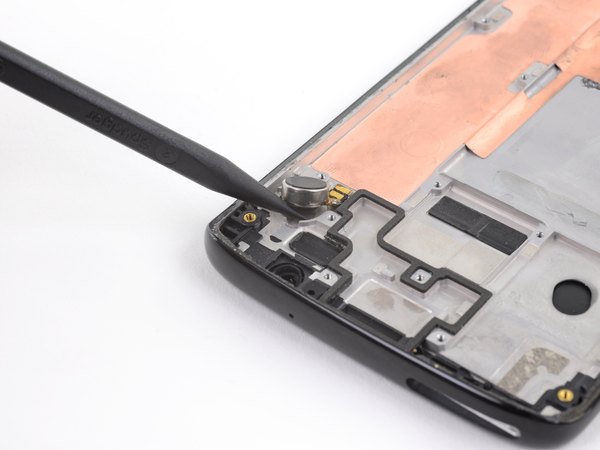

نوک اسپاجر رو ببر زیر موتور ویبره و فلتش تا از چسبی که به شاسی چسبیده جدا بشه.

فلت ویبره ممکنه خیلی محکم چسبیده باشه. اگه با اسپاجر درنیومد، می‌تونی از یه تیغ یا ابزار نوک‌تیز برای بریدن چسب استفاده کنی. فشار زیاد با اسپاجر می‌تونه فلت رو پاره کنه.

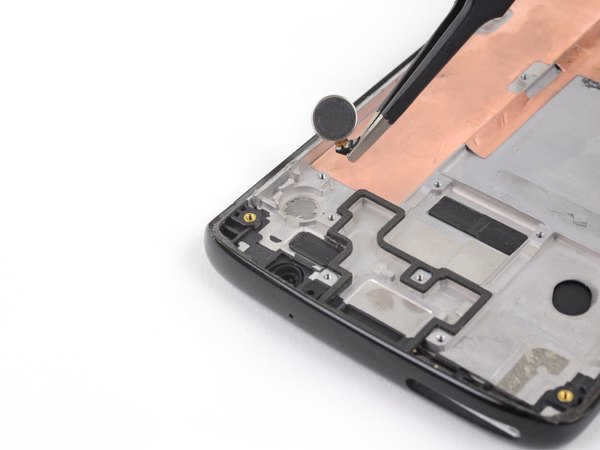

موتور ویبره رو دربیار و تو یه جای امن بذار.

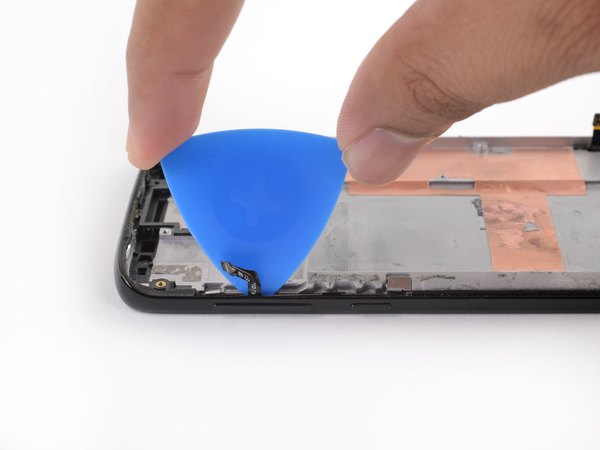

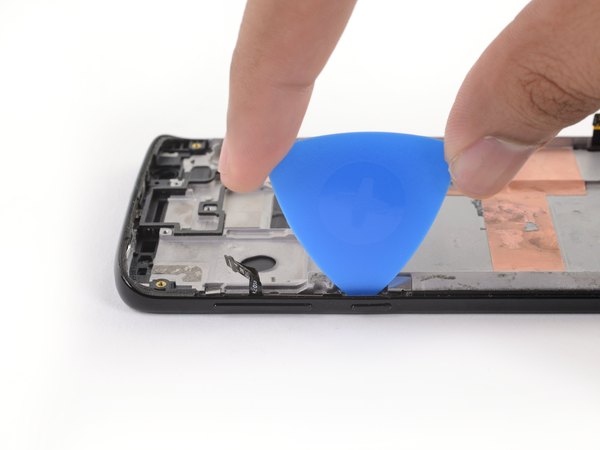

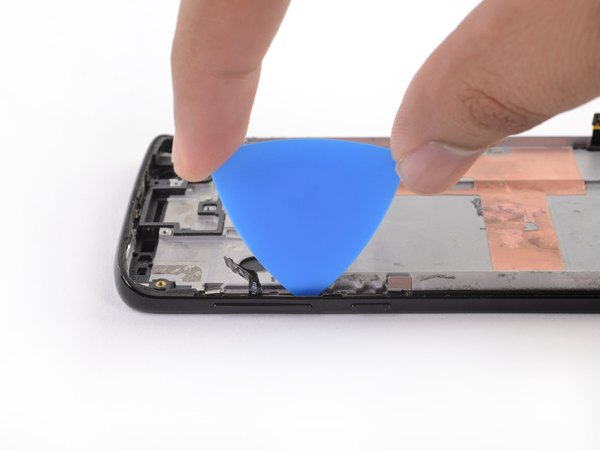

پیک پلاستیکی رو بفرست بین برد کوچیک دکمه‌های پاور/ولوم و فریم گوشی. پیک رو پشت برد حرکت بده تا تمام چسب‌های پشتش بریده بشه و آزاد بشه.

اگه دیدی پیک سخت میره پشت برد، یه مقدار حرارت بهش بده تا چسبش نرم‌تر بشه.

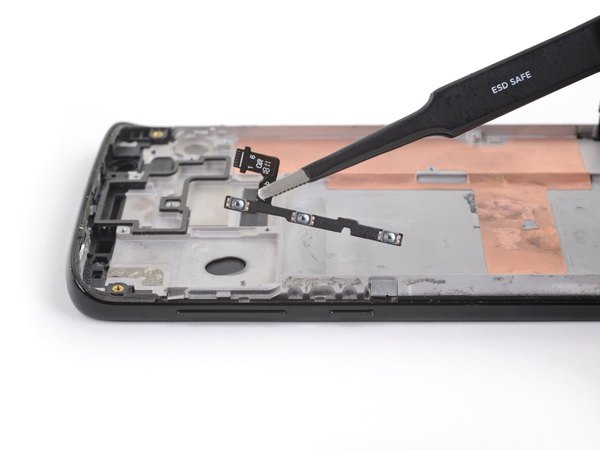

با استفاده از پنس، برد دکمه‌ها رو با دقت از شیارش بیرون بکش. اگه دیدی گیر داره، مطمئن شو که همه چسب‌هاش رو درست بریده باشی.

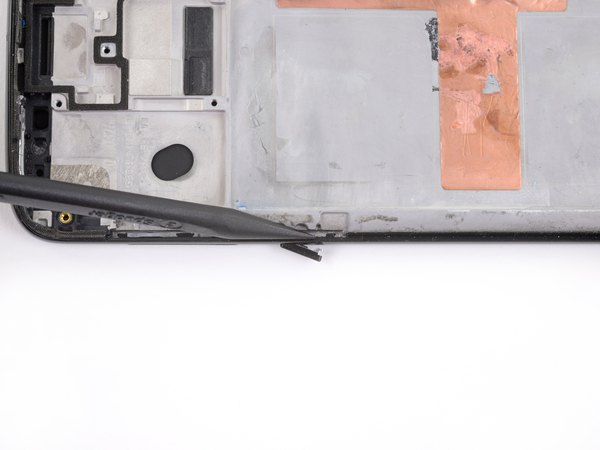

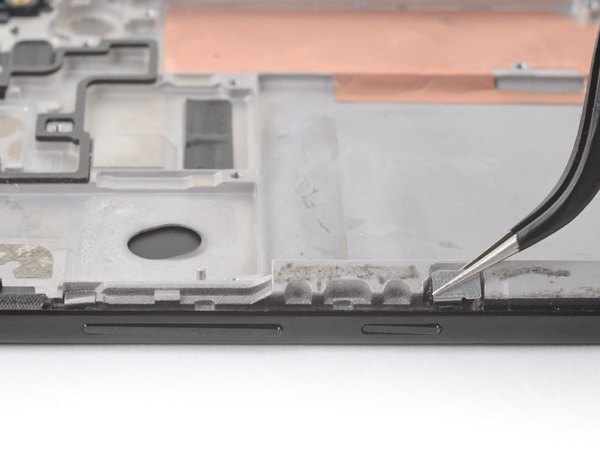

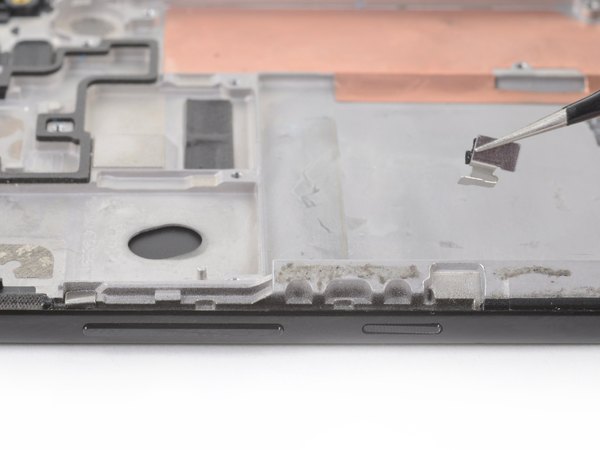

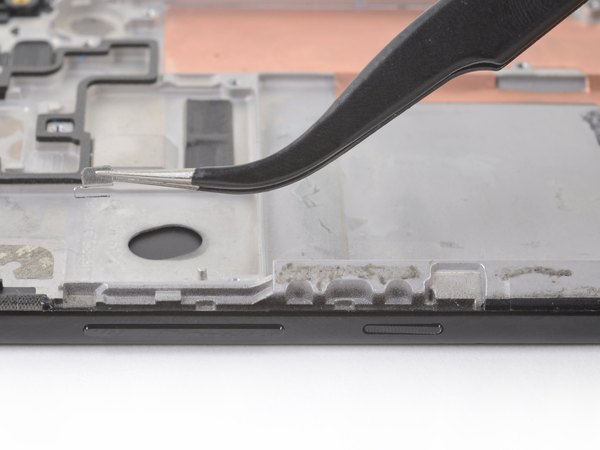

حالا با پنس، دو تا براکت نقره‌ای نگه‌دارنده‌ای که تو دو طرف دکمه‌های ولوم و پاور هستن رو مستقیم به سمت بالا بکش و از قاب درشون بیار.

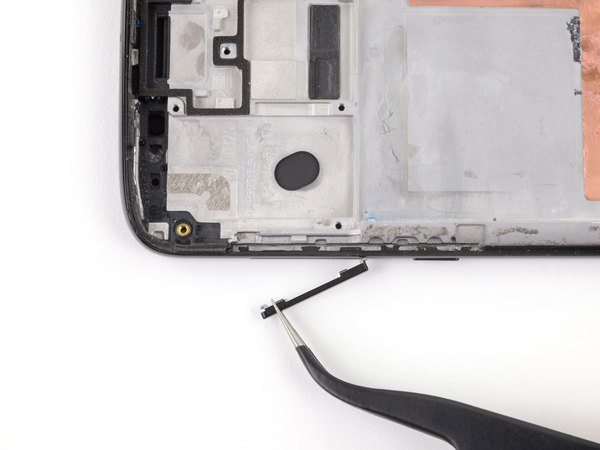

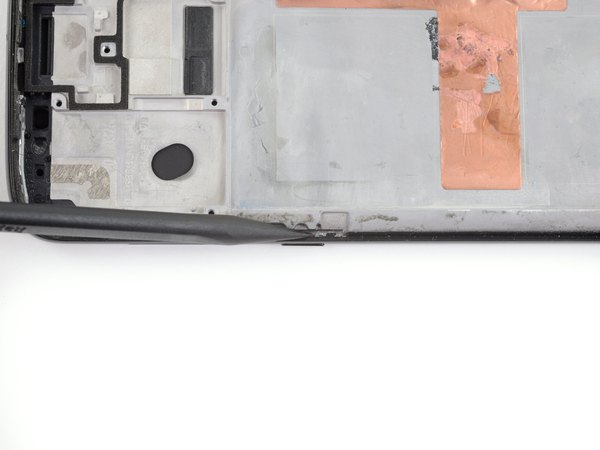

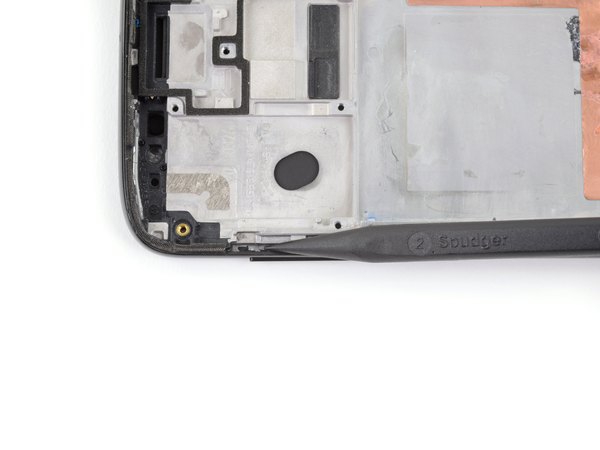

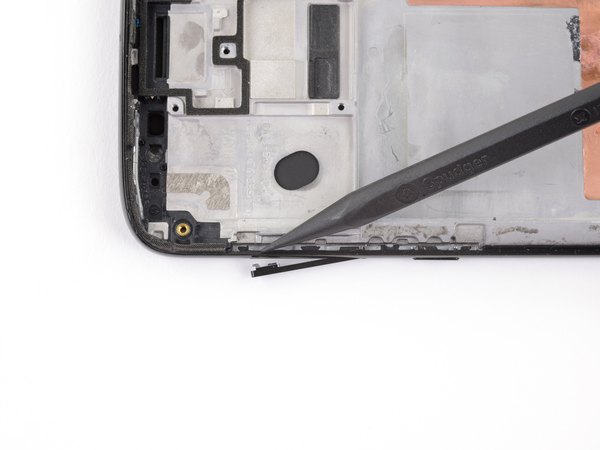

با نوک اسپاجر به پشت دکمه ولوم (قسمت پایینیش) فشار بیار تا قسمت بالایی دکمه از فریم گوشی بزنه بیرون. حالا با پنس دکمه ولوم رو بگیر و خیلی آروم از سمت بالا بکش تا کامل دربیاد.

موقع جا زدن دکمه ولوم روی فریم جدید، اول باید قسمت پایینی دکمه رو وارد کنی و بعد بقیه دکمه رو جا بزنی.

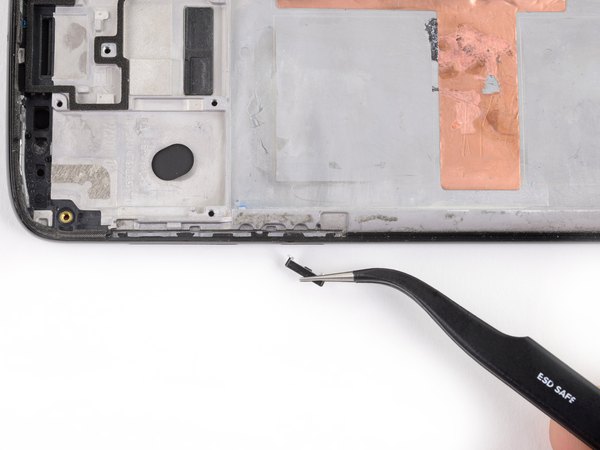

برای دکمه پاور هم دقیقا برعکس عمل کن؛ با اسپاجر به پشت دکمه پاور (قسمت بالایی) فشار بیار تا لبه پایینی دکمه بیرون بیاد. با پنس دکمه پاور رو بگیر و از سمت پایین بکشش بیرون.

موقع نصب دکمه پاور، اول لبه بالایی رو تو فریم جا بنداز، بعد بقیه دکمه رو فشار بده بره تو.

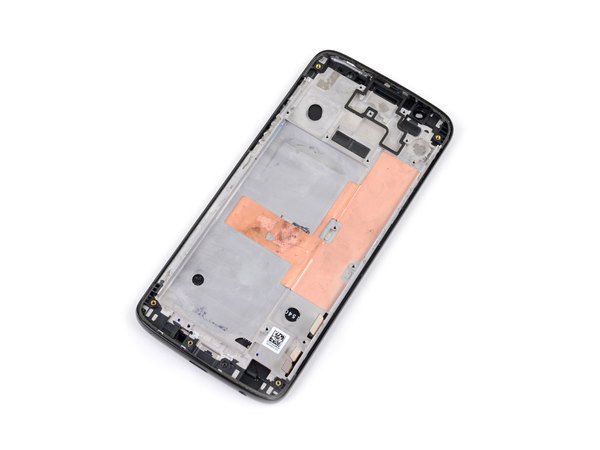

خب، الان دیگه فقط مجموعه صفحه نمایش و شاسی خالی مونده. صفحه نمایش جدید رو با قدیمی مقایسه کن؛ شاید لازم باشه پلاستیک‌های محافظ چسب رو بکنی یا یه سری قطعات ریز دیگه رو هم از قاب قدیمی باز کنی و به جدید منتقل کنی.

خسته نباشی! الان دیگه سخت‌ترین بخش کار رو انجام دادی. برای بستن گوشی، فقط کافیه این مراحل رو از آخر به اول با دقت روی ال‌سی‌دی جدیدت پیاده کنی.

یادت نره بعد از روشن کردن گوشی، حتما باتری رو یک بار کامل کالیبره کنی تا بهترین بازدهی رو بهت بده. امیدوارم این آموزش از تیم آیسی‌مدار کارت رو راه انداخته باشه؛ اگه دوست داشتی، این صفحه رو برای دوستات که تو کار تعمیرات هستن یا گوشیشون نیاز به تعمیر داره بفرست تا اونا هم استفاده کنن. موفق باشی!
