تعویض صفحه نمایش تبلت نکسوس ۷

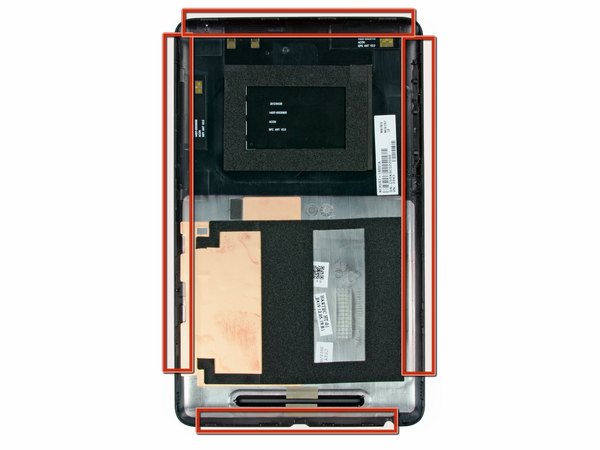

توی این مراحل قراره خارهای پلاستیکی که دور تا دور قاب پشتی نکسوس 7 قرار گرفتن رو آزاد کنیم. این خارها وظیفه دارن قاب رو به شاسی اصلی متصل نگه دارن.

موقع اهرم کردن و باز کردن قاب، خیلی مراقب باش و اصلا زور نزن. پلاستیک این خارها ظریفه و اگه فشار زیادی بیاری، خیلی راحت می‌شکنن و قاب تبلتت دیگه کیپ نمی‌شه.

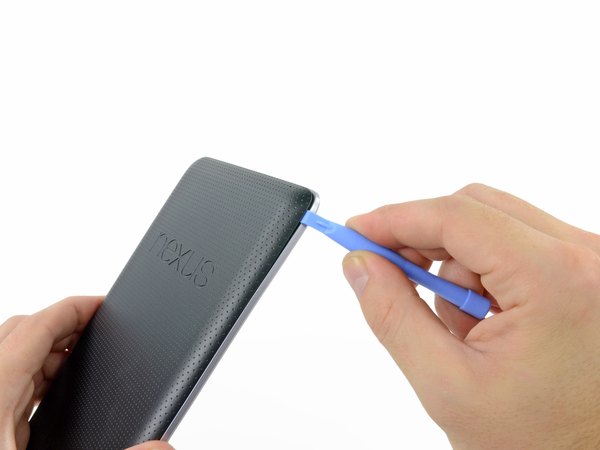

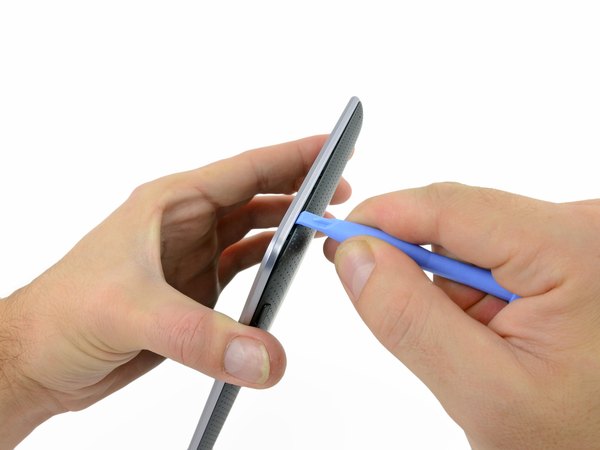

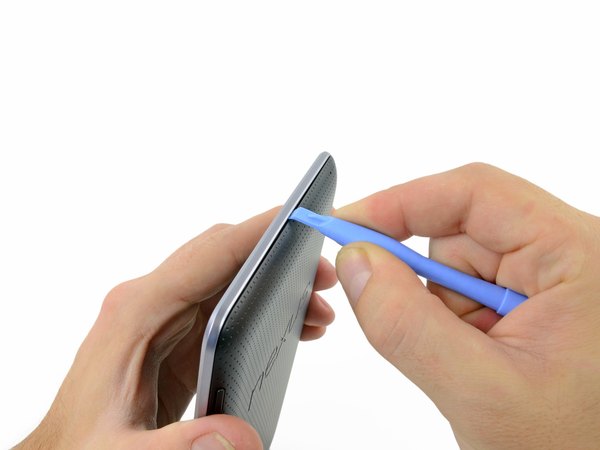

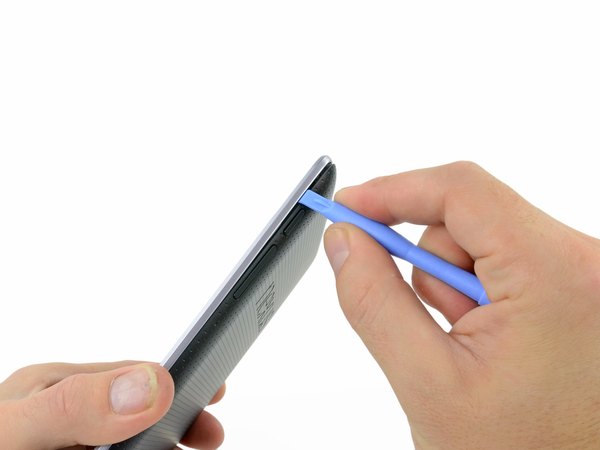

اول کار یه ابزار بازکننده پلاستیکی رو بردار و خیلی آروم اون رو تو شکاف بین قاب پشتی و پنل جلویی، دقیقا تو قسمت بالای تبلت فرو کن.

حالا ابزار رو با احتیاط تو امتداد لبه بالایی تبلت بکش تا قاب پشتی کم‌کم از شاسی و پنل جلویی فاصله بگیره و خارهای این قسمت با صدای تق ریزی باز بشن.

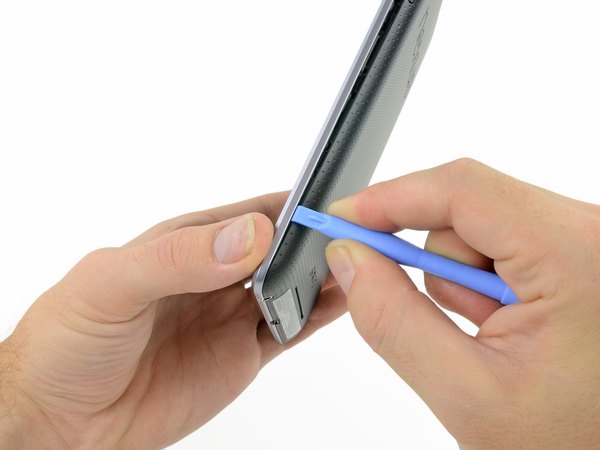

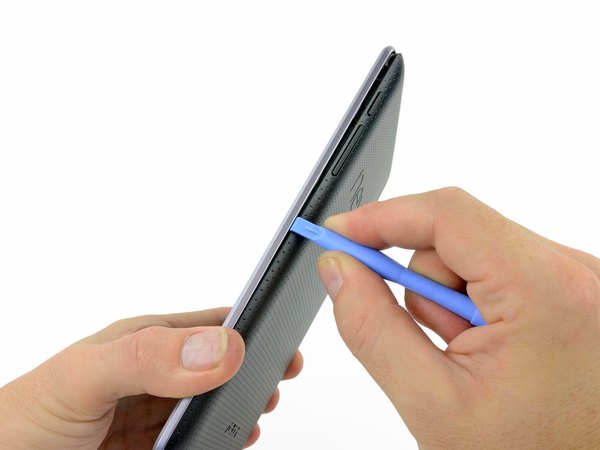

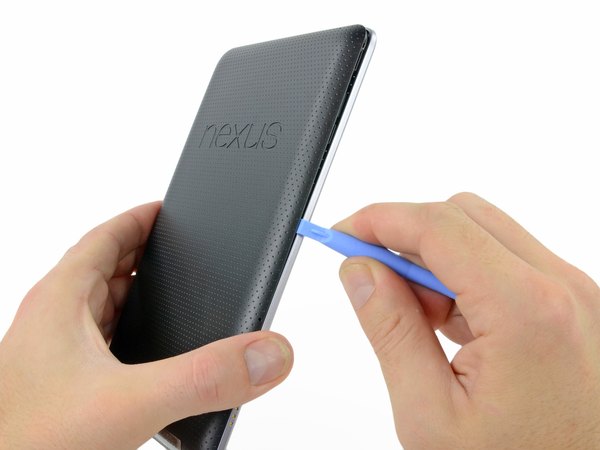

ابزار پلاستیکی رو بیار سمت دکمه پاور و اون رو بین قاب پشتی و پنل جلویی قرار بده. بعد در طول لبه سمت راست حرکت کن و تو چند نقطه مختلف، ابزار رو به سمت بالا اهرم کن تا خارهای این سمت هم یکی‌یکی آزاد بشن.

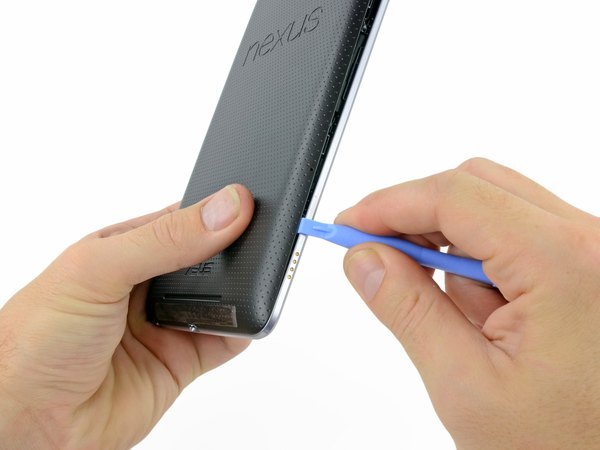

حالا برو سراغ لبه سمت چپ تبلت. دقیقا همون روشی که برای سمت راست انجام دادی رو اینجا هم پیاده کن و با حرکت دادن ابزار تو شکاف، خارهای باقی‌مونده رو باز کن.

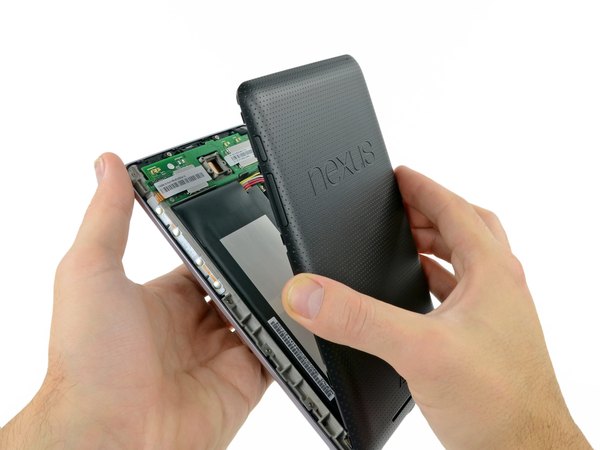

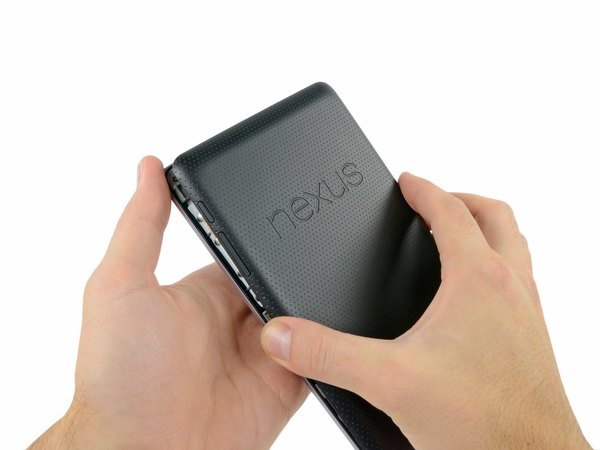

وقتی مطمئن شدی همه خارهای دور تا دور تبلت باز شدن، قاب پشتی رو با دست بگیر و خیلی نرم به سمت بالا بکش تا کاملا از دستگاه جدا بشه. قاب رو یه گوشه امن بذار تا بریم سراغ قطعات داخلی.

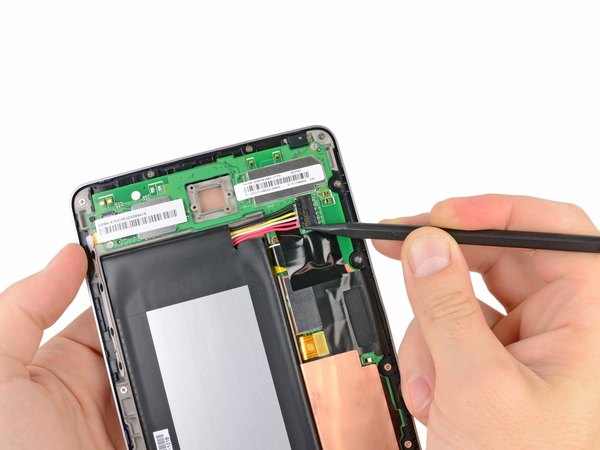

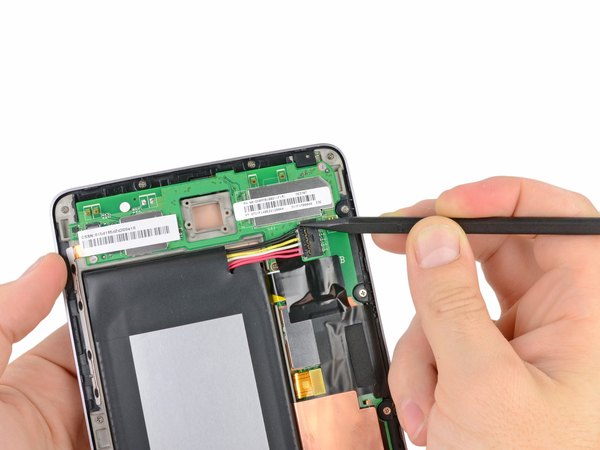

قبل از هر کاری باید جریان برق دستگاه رو قطع کنیم. نوک یه اسپاجر رو بذار روی لبه‌های سوکت کابل باتری. یه بار سمت چپ و یه بار سمت راست رو به آرومی به بیرون فشار بده تا سوکت با یه حرکت الاکلنگی مستقیم از روی مادربرد دربیاد.

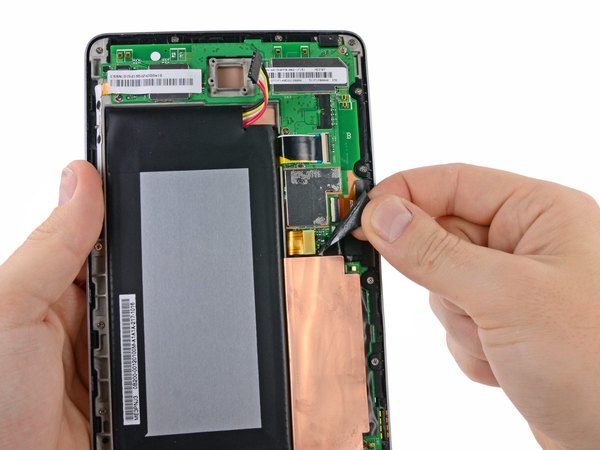

حالا باید نوار چسب مشکی بالایی رو به طور کامل از روی بدنه نکسوس 7 بکنی و جدا کنی. نوار چسب مشکی پایینی رو هم بکن، اما فقط تا جایی که به نوار مسی می‌رسی؛ نیازی نیست کلش رو جدا کنی.

برای اینکه این نوار چسب موقع کار مزاحمت ایجاد نکنه، می‌تونی اون رو به سمت عقب روی خودش تا کنی تا مسیر دستت رو باز کنه.

موقع کشیدن نوار چسب‌ها حواست باشه که شیلد فلزی زیرش بلند نشه. با یه دستت شیلد رو نگه دار و اگه دیدی داره کنده می‌شه، دوباره اون رو روی گیره‌های فنری اطرافش محکم جا بزن.

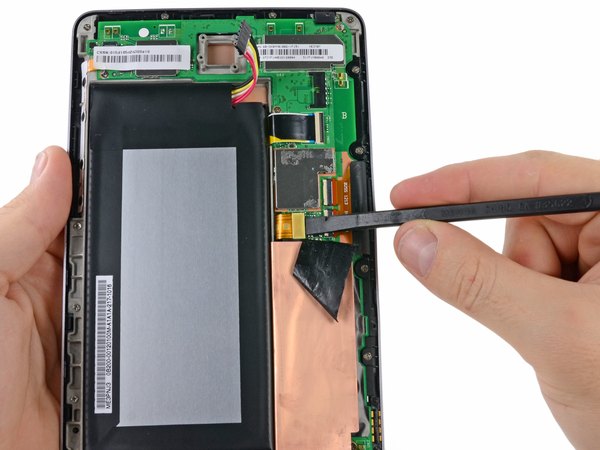

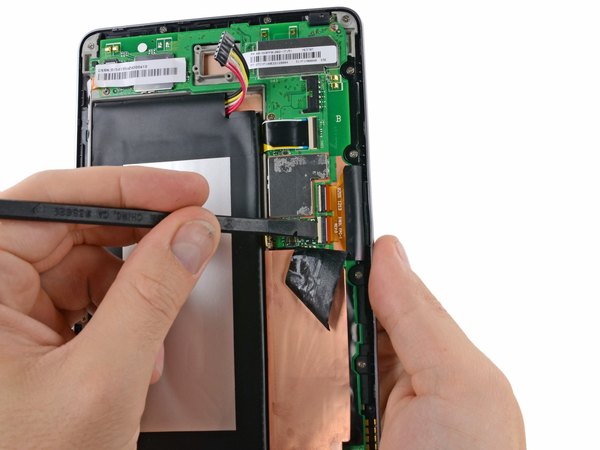

سر تخت اسپاجر رو ببر زیر کانکتور فلت تصویر (LCD) و اون رو مستقیما به سمت بالا اهرم کن تا با یه تقه کوچیک از روی مادربرد جدا بشه.

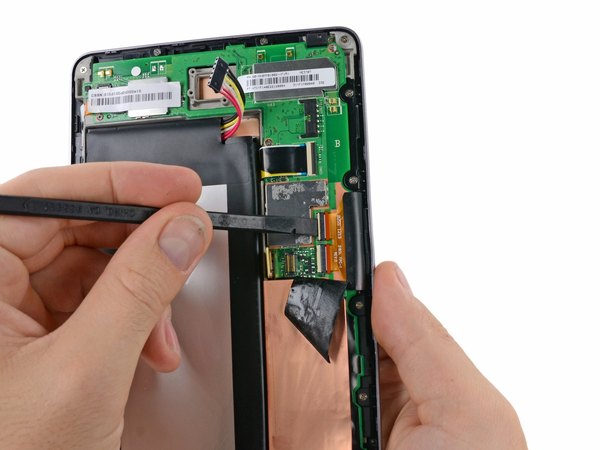

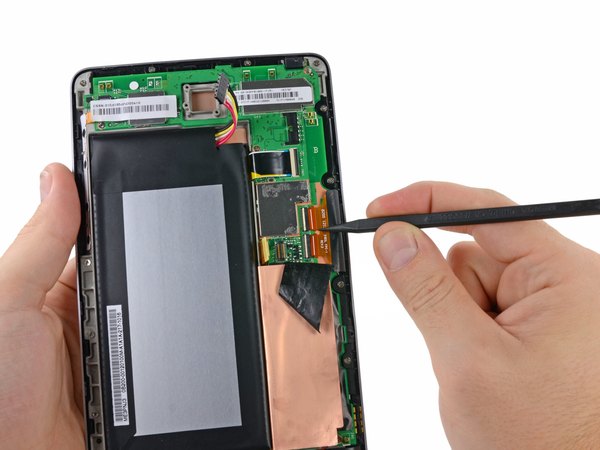

حالا با همون سر تخت اسپاجر، ضامن‌های نگهدارنده روی کانکتورهای ZIF مربوط به فلت تاچ (دیجیتایزر) رو خیلی آروم به سمت بالا باز کن.

خیلی دقت کن که حتما ضامن‌های سفید رنگ متحرک رو اهرم کنی و به پایه‌های مشکی رنگ خود کانکتور که روی برد لحیم شدن، فشاری نیاری تا پایه‌ها نشکنن.

وقتی ضامن‌ها کاملا باز شدن، فلت تاچ رو با نوک اسپاجر یا پنس بگیر و به صورت مستقیم از داخل کانکتورها بیرون بکش.

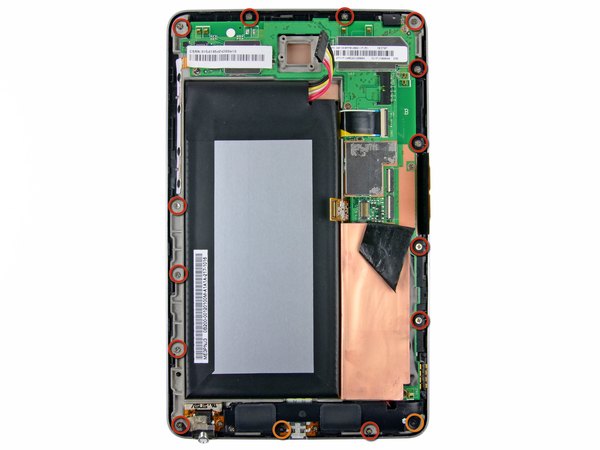

برای آزاد کردن مجموعه نمایشگر از فریم فلزی، باید یه سری پیچ رو باز کنی. پیچ‌گوشتی چهارسو رو بردار و این پیچ‌ها رو باز کن:

← سیزده تا پیچ نقره‌ای رنگ 3.2 میلی‌متری.

← دو تا پیچ مشکی رنگ 4.25 میلی‌متری.

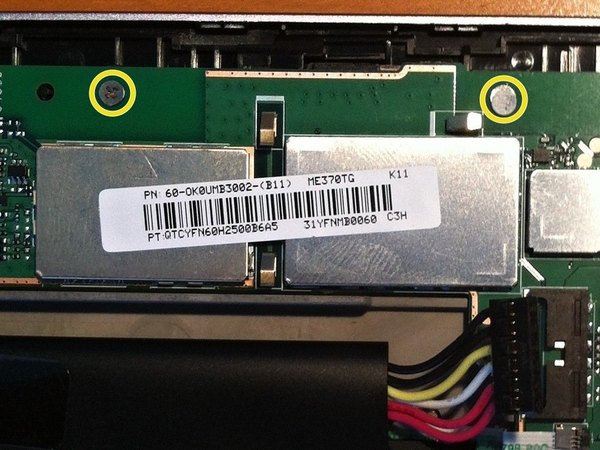

← اگه تبلتت مدل 3G هست، حواست باشه که دوتا پیچ چهارسوی بالایی تو مرکز، کمی پایین‌تر قرار گرفتن و روی مادربرد بسته می‌شن.

یه نکته مهم اینه که صفحه نمایش مدل وای‌فای به مدل 3G نمی‌خوره. اگه مدل 3G داری، موقع تهیه قطعه حتما دنبال مدل ME370TG بگرد. تو این مدل جای دوتا پیچ بالایی کمی پایین‌تر از سوراخ‌های سمت چپ و راسته.

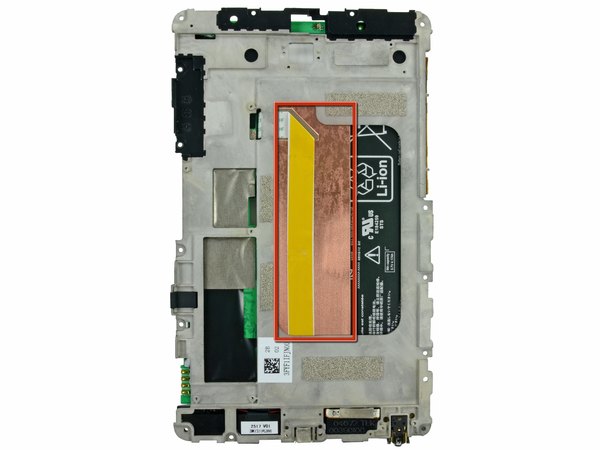

مجموعه نمایشگر با یه عالمه چسب قوی به زیر شیلد مسی بزرگ چسبیده. تو چند قدم بعدی باید با استفاده از یه اسپاجر پلاستیکی این چسب‌ها رو باز کنیم تا صفحه از فریم آزاد بشه.

این کار رو خیلی با حوصله و آروم انجام بده تا یه وقت به فلت دیتای برد پایینی (I/O) آسیبی نزنی و پارش نکنی.

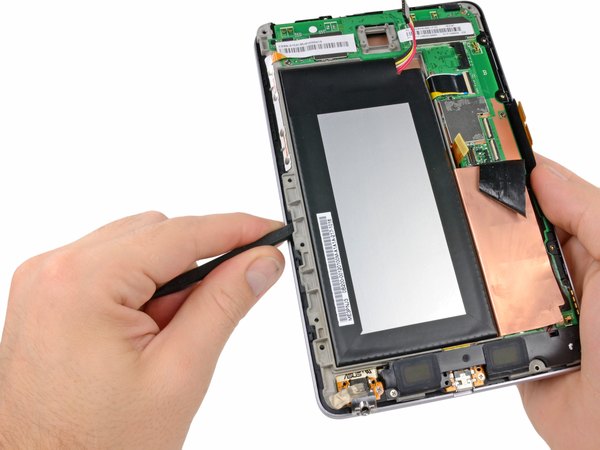

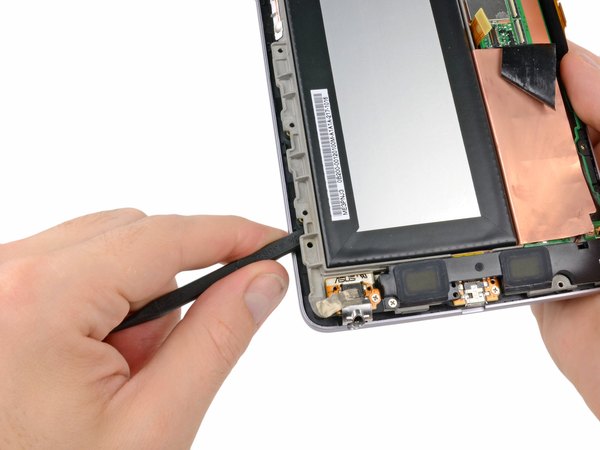

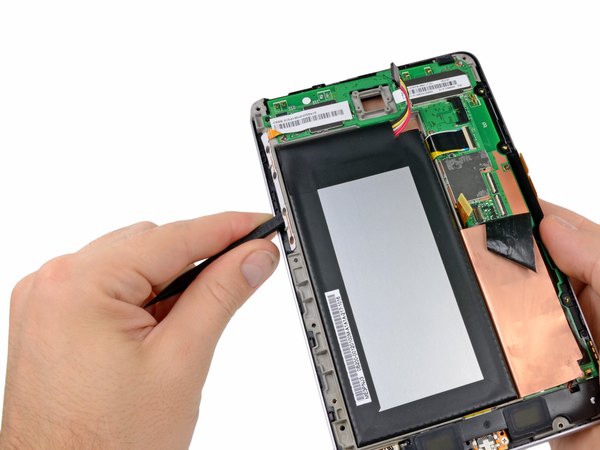

یه اسپاجر پلاستیکی رو از سمت چپ نکسوس 7، تقریبا نزدیک به پایین باتری وارد شکاف بین فریم و صفحه نمایش کن.

اسپاجر رو فقط تا جایی داخل ببر که چسب‌ها رو باز کنه (تقریبا تا وسط تبلت). اگه اون رو خیلی عمیق فرو کنی، ممکنه کابل فلت LCD رو پاره کنی و به دردسر بیفتی.

حالا اسپاجر رو آروم به سمت بالای تبلت حرکت بده تا تمام چسب‌های مسیرش باز و ضعیف بشن.

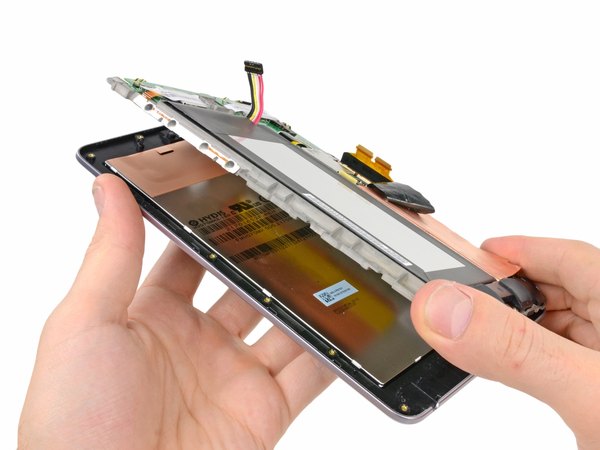

فریم فلزی رو با احتیاط از روی مجموعه نمایشگر بلند کن و بچرخون. موقع این کار حواست به کابل‌ها و فلت‌ها باشه که جایی گیر نکنن و کشیده نشن.

اگه دیدی صفحه هنوز سفت چسبیده، می‌تونی قبل از جدا کردنش، کمی بهش گرما بدی (مثلا با سشوار صنعتی یا کیسه آب گرم) تا چسب‌ها نرم بشن و راحت‌تر کنده بشن.

خب، حالا مجموعه نمایشگر کلا جدا شده و فریم اصلی تو دستته.

کار باز کردن صفحه نمایش نکسوس 7 با موفقیت به پایان رسید! حالا فقط کافیه مجموعه نمایشگر جدیدت رو جایگزین کنی و تمام این مراحلی که با هم رفتیم رو از آخر به اول تکرار کنی تا تبلتت دوباره صحیح و سالم بسته بشه و تصویر بده. امیدوارم این راهنمای قدم‌به‌قدم از آیسی‌مدار برات کاربردی بوده باشه و تونسته باشی دستگاهت رو بدون مشکل تعمیر کنی.

اگه حین انجام کار سوالی برات پیش اومد یا تجربه‌ای تو این زمینه داری، حتما تو بخش نظرات برامون بنویس تا با هم در موردش گپ بزنیم.
