آموزش تعویض دوربین پشت تبلت گوگل پیکسل

حتما قبل از شروع تعمیر بذار شارژ باتری کامل خالی بشه. اگه باتری شارژ داشته باشه و تصادفا آسیب ببینه، ممکنه آتیش بگیره.

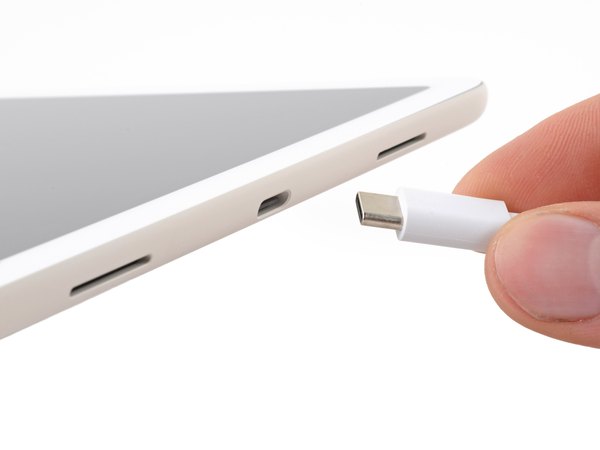

اولین قدم اینه که هر کابلی که به تبلت وصله رو جدا کنی و دستگاه رو کاملا خاموش کنی.

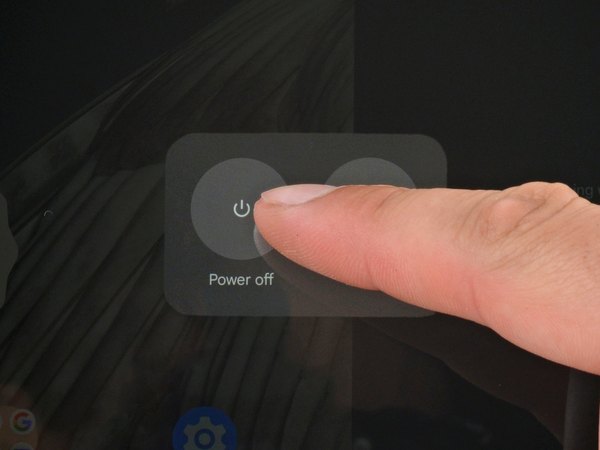

برای خاموش کردن، دکمه پاور و دکمه زیاد کردن صدا رو همزمان نگه دار تا منوی خاموش شدن روی صفحه بیاد.

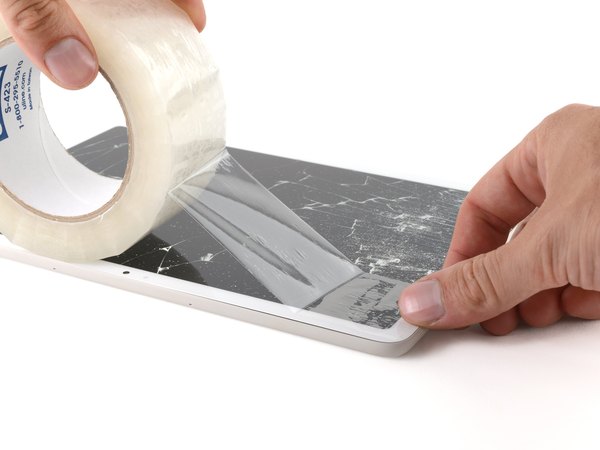

اگه صفحه نمایش تبلتت بدجوری ترک خورده، چند لایه چسب نواری پهن رو به صورت ردیف‌های روی هم روی شیشه بچسبون. این کار هم بهت امنیت میده که شیشه‌ها دستت رو نبرن و هم جدا کردن صفحه رو راحت‌تر می‌کنه.

تو سه مرحله بعدی می‌خوایم از گیره بازکننده مکنده یا همون Anti-Clamp استفاده کنیم که کار باز کردن رو حسابی راحت می‌کنه. اگه این ابزار رو نداری، اصلا نگران نباش؛ می‌تونی سه تا مرحله بری جلوتر و از روش جایگزین با کاپ مکنده معمولی استفاده کنی.

برای اینکه بهترین نتیجه رو بگیری، باید گیره رو دقیق و اصولی تنظیم کنی تا فشار یکنواخت وارد کنه.

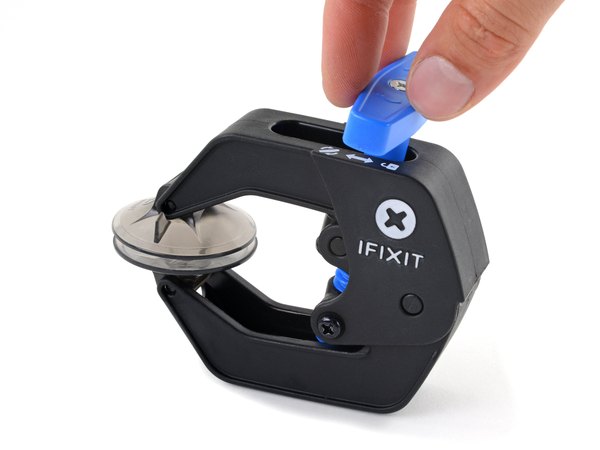

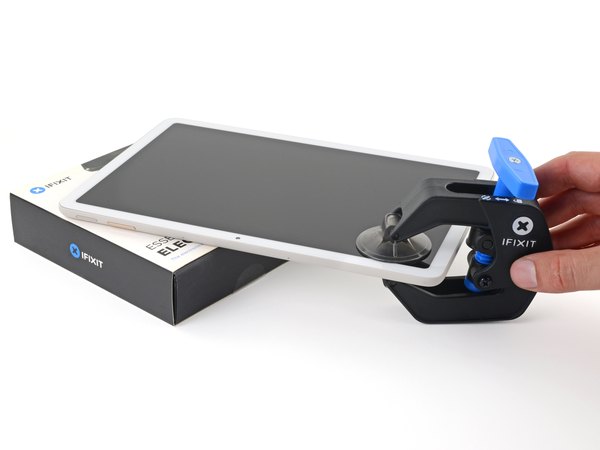

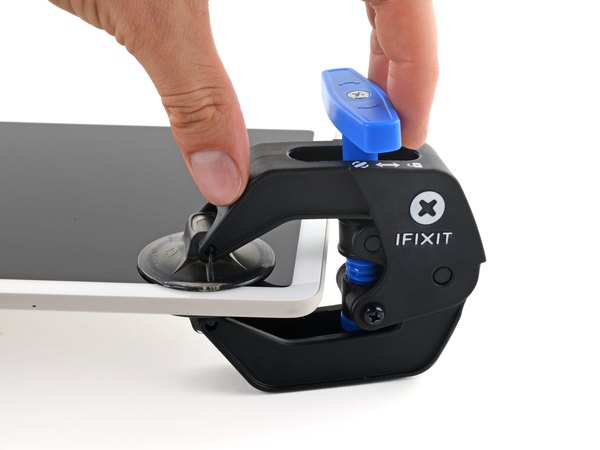

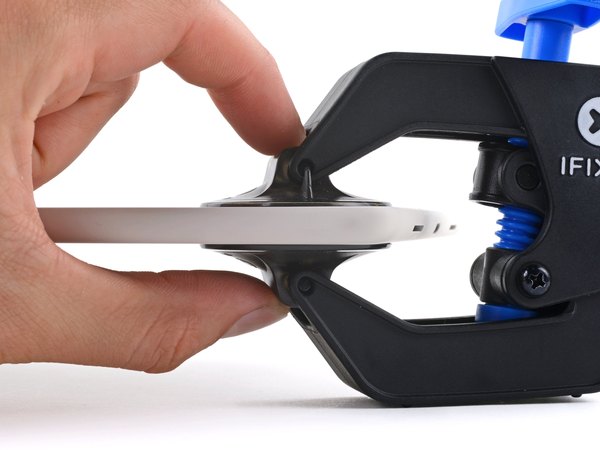

دسته آبی رنگ گیره رو به سمت عقب بکش تا بازوهاش از حالت قفل دربیان. بازوهای گیره رو روی گوشه بالا و سمت چپ تبلت قرار بده؛ طوری که یه کاپ مکنده روی قاب پشتی و اون یکی روی صفحه نمایش بشینه. یه جسم صاف زیر تبلتت بذار تا دستگاه بین بازوهای گیره کاملا تراز و بدون لقی قرار بگیره. دو تا کاپ مکنده رو محکم به هم فشار بده تا به خوبی روی سطح تبلت و پشتش بچسبن و مکش ایجاد بشه.

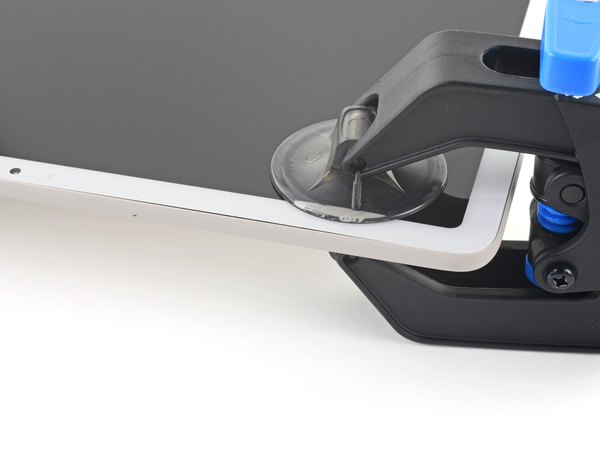

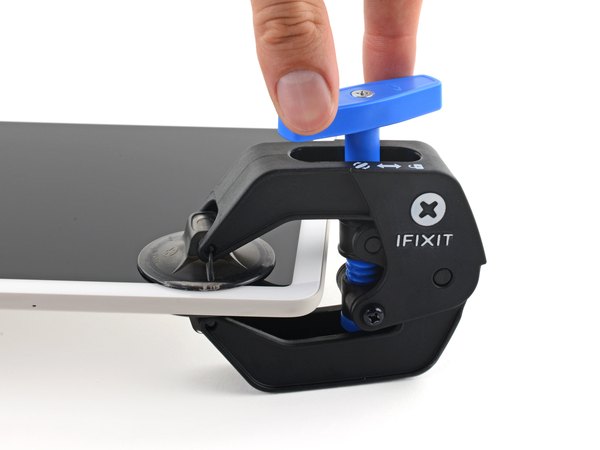

دسته آبی رو به سمت جلو هل بده تا بازوهای گیره کاملا قفل بشن. حالا دسته رو دقیقا دو دور کامل در جهت عقربه‌های ساعت بچرخون، یا تا جایی بپیچون که حس کنی کاپ‌های مکنده دارن تحت کشش قرار می‌گیرن.

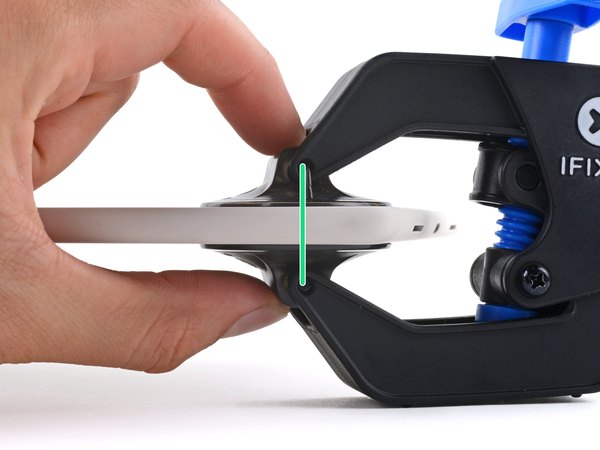

← همون‌طور که کاپ‌ها دارن کشیده می‌شن، دقت کن که دقیقا روبه‌روی هم و تو یه راستای عمودی بمونن. اگه دیدی دارن لیز می‌خورن، گیره رو باز کن و روی اون قسمت تبلت چسب پهن بزن تا کاپ‌ها بهتر بچسبن.

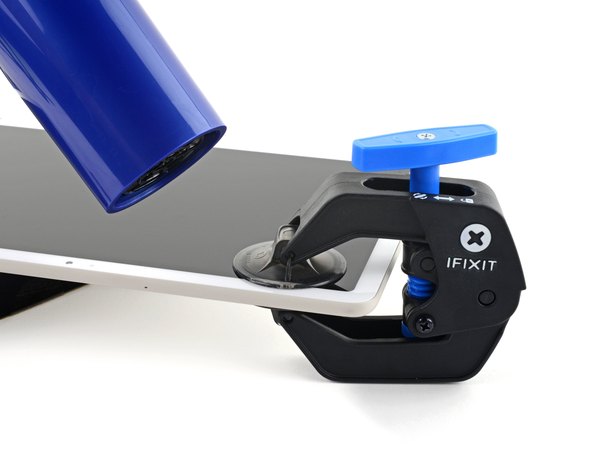

یه سشوار یا هیتر بردار و گوشه بالا و سمت چپ صفحه رو گرم کن تا جایی که گرما باعث بشه چسب‌ها شل بشن و یه درز کوچیک بین شیشه و فریم باز بشه.

خیلی مراقب باش که تبلت رو بیش از حد داغ نکنی؛ چون صفحه نمایش و باتری به حرارت بالا خیلی حساسن و زود آسیب می‌بینن.

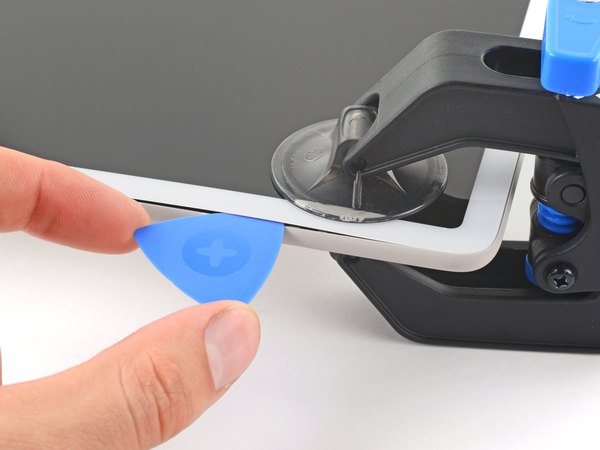

وقتی درز ایجاد شد، سریع یه پیک پلاستیکی بازکننده رو بفرست داخل شکاف تا بسته نشه. حالا با کشیدن زبانه‌های روی کاپ‌های مکنده، گیره رو آزاد کن و از روی تبلت برش دار.

اگه تو مرحله قبل از گیره مخصوص استفاده کردی و پیک رو جا زدی، می‌تونی از این مرحله و مرحله بعدی بپری و بری جلوتر.

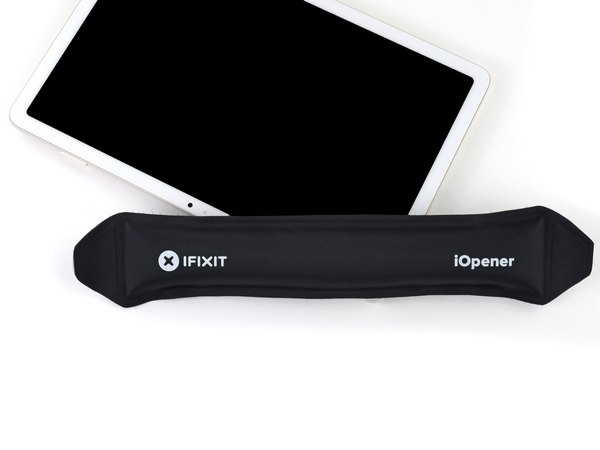

تبلت رو طوری بچرخون که دوربین سلفی دقیقا نزدیک به خودت قرار بگیره. یه کیسه حرارتی آماده کن و به مدت سه دقیقه روی گوشه بالا و سمت چپ صفحه بذار. (چون تبلت رو چرخوندی، الان می‌شه گوشه پایین و سمت راستت).

می‌تونی از سشوار یا هیتر هم استفاده کنی، ولی فقط به قدری بهش گرما بده که وقتی به صفحه دست می‌زنی، گرمای مطبوعی داشته باشه و دستت رو نسوزونه. حرارت زیاد به باتری و نمایشگر صدمه می‌زنه.

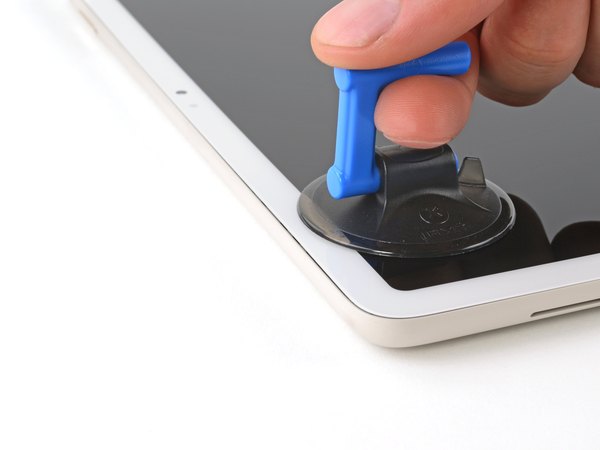

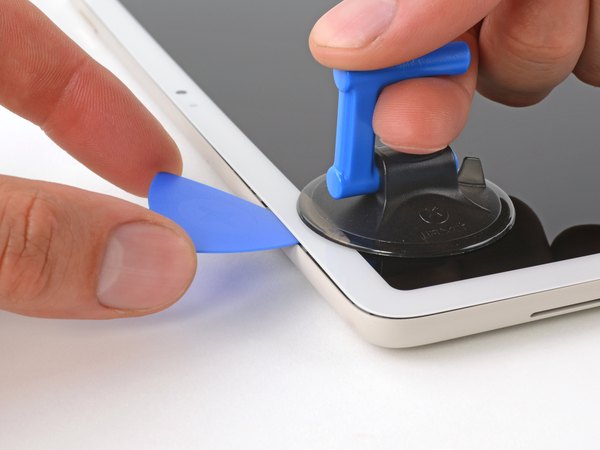

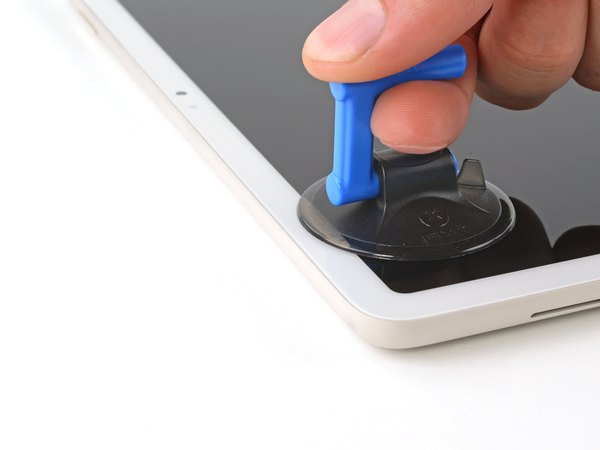

یه ساکشن کاپ (کاپ مکنده) رو تا جایی که ممکنه نزدیک به لبه بالایی، تو گوشه بالا و سمت چپ صفحه بچسبون. کاپ رو با یه نیروی محکم و ثابت به سمت بالا بکش تا یه فاصله کوچیک بین شیشه و فریم باز بشه. نوک یه پیک پلاستیکی رو آروم بفرست داخل اون شکافی که باز شده. حالا می‌تونی کاپ مکنده رو از روی صفحه جدا کنی.

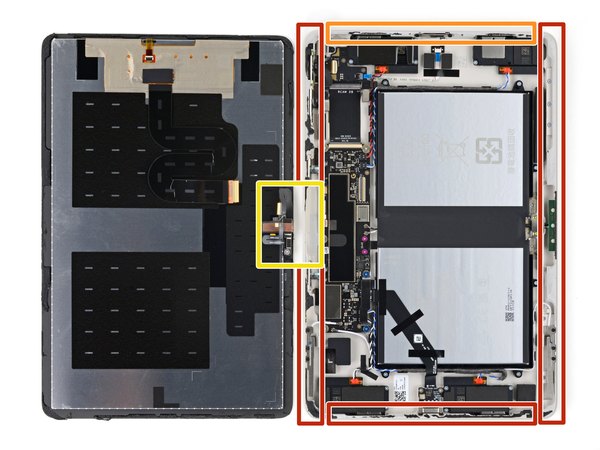

صفحه نمایش با یه نوار چسب دور تا دور فریم محکم شده. موقع برش دادن این چسب‌ها، حتما این نکات رو تو ذهنت داشته باش:

← لبه‌های بالا، پایین و سمت چپ ضخیم‌ترین و سفت‌ترین چسب‌ها رو دارن.

← چسب لبه سمت راست یه مقدار نازک‌تر و ضعیف‌تره.

← تو لبه بالایی، نزدیک دوربین سلفی، چسب خیلی نازکه اما اونجا فلت‌های فوق‌العاده ظریفی هستن که صفحه رو به فریم وصل می‌کنن. پس اونجا باید خیلی احتیاط کنی.

اصلا پیک رو بیشتر از 7 میلی‌متر داخل دستگاه نبر. برای اینکه راحت‌تر متوجه بشی، این مقدار تقریبا می‌شه نصف فاصله بین نوک پیک تا لوگوی روی اون.

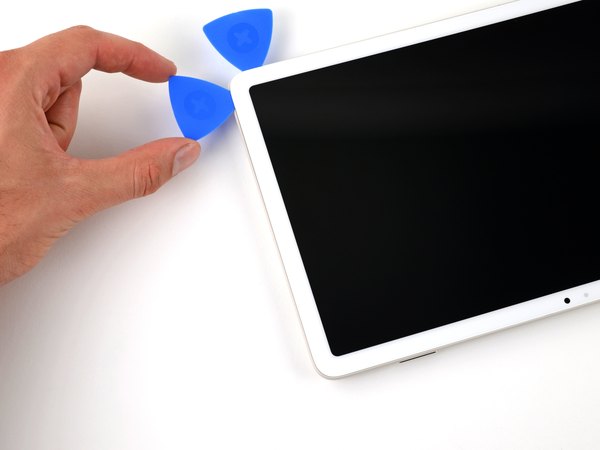

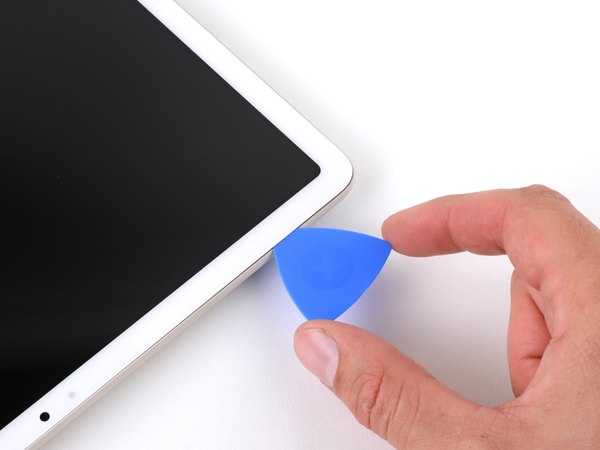

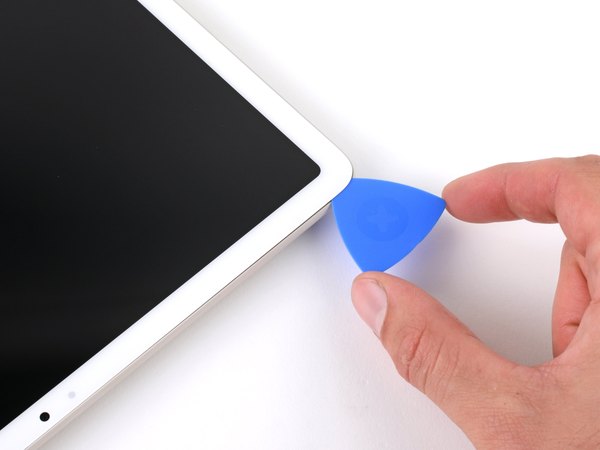

پیک بازکننده‌ای که وارد کردی رو آروم به سمت گوشه بالا و سمت چپ تبلت سر بده. همین پیک رو تو همون گوشه رها کن تا چسب‌هایی که باز کردی دوباره به هم نچسبن.

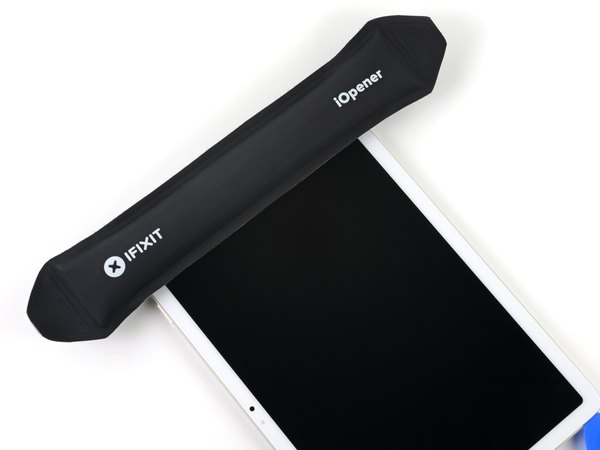

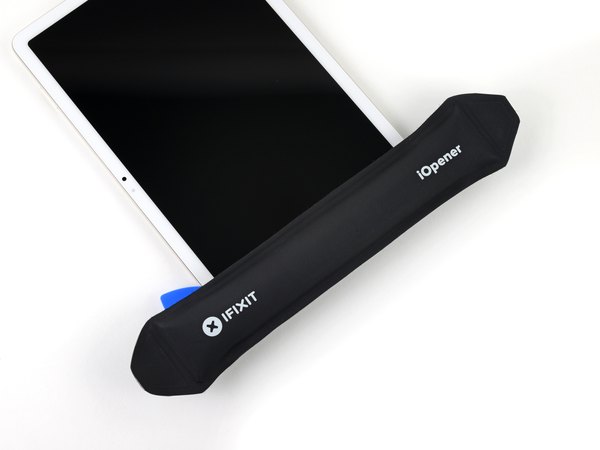

کیسه حرارتی رو به مدت دو دقیقه روی لبه سمت چپ صفحه قرار بده تا چسب‌های این قسمت نرم بشن.

اگه کیسه حرارتی نداری، می‌تونی از سشوار استفاده کنی، اما باز هم یادآوری می‌کنم که حواست به داغ شدن بیش از حد دستگاه باشه.

دوباره تأکید می‌کنم که پیک رو بیشتر از 7 میلی‌متر داخل نبر تا قطعات داخلی آسیب نبینن.

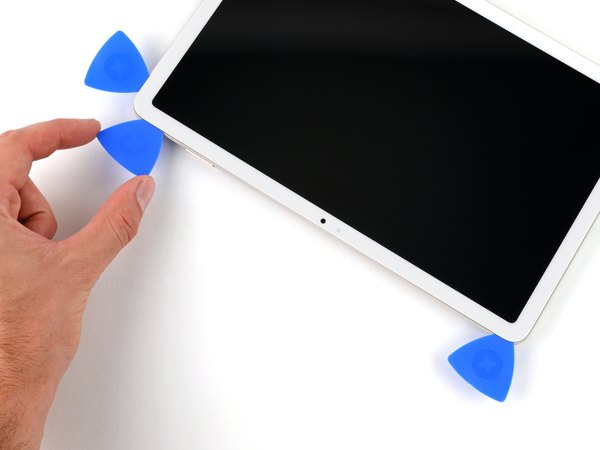

یه پیک دوم بردار و از گوشه بالا سمت چپ وارد درز کن. پیک رو در امتداد لبه سمت چپ تا گوشه پایین بکش تا تمام چسب‌های این مسیر بریده بشن. این پیک رو هم تو گوشه پایین سمت چپ جا بذار تا مانع چسبیدن مجدد صفحه بشه.

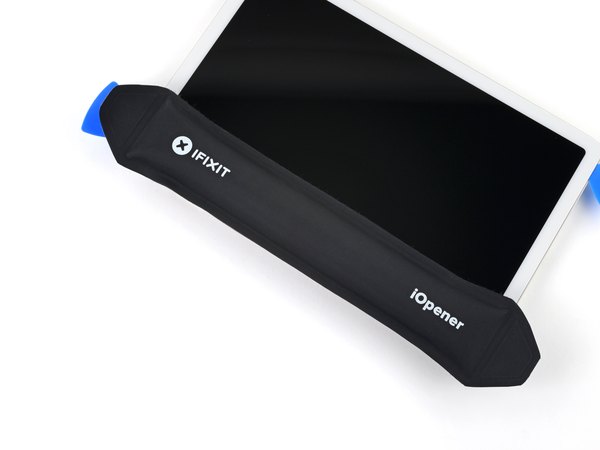

حالا نوبت لبه پایینیه؛ کیسه حرارتی رو دو دقیقه روی لبه پایین صفحه بذار تا چسب‌هاش ول کنن.

باز هم اگه سراغ سشوار رفتی، حرارت ملایم و یکنواخت یادت نره.

تو این لبه هم قانون 7 میلی‌متر رو حتما رعایت کن و پیک رو زیاد داخل نده.

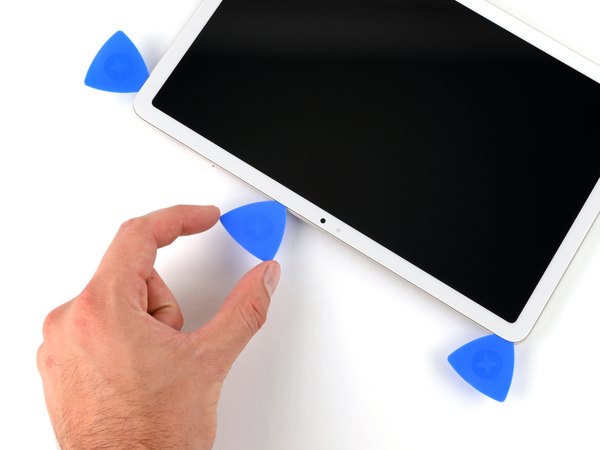

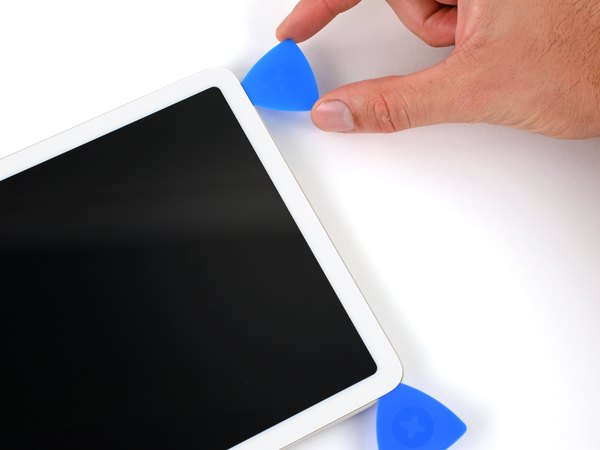

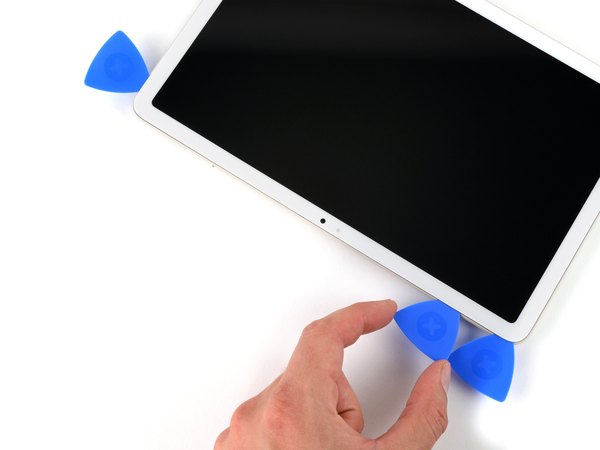

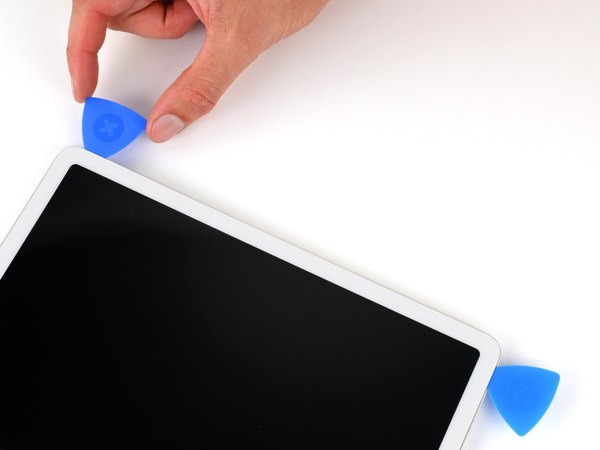

سومین پیک رو از گوشه پایین سمت چپ وارد کن. پیک رو تا گوشه پایین سمت راست بکش تا چسب‌های لبه پایینی کاملا باز بشن.

اگه حس کردی پیک گیر کرده و جلو نمیره، همون‌طور که می‌کشیش جلو، یه خورده بپیچونش تا چسب راحت‌تر پاره بشه.

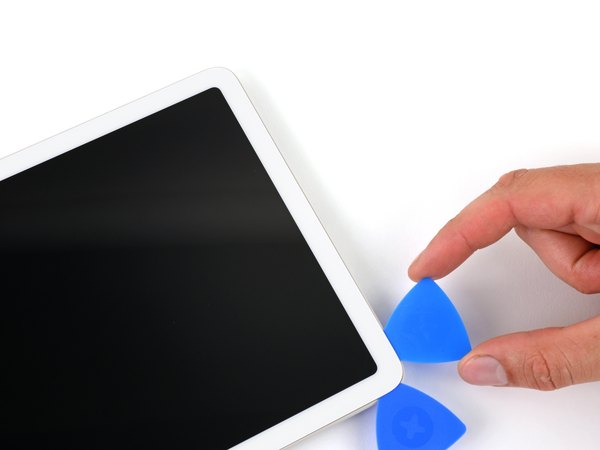

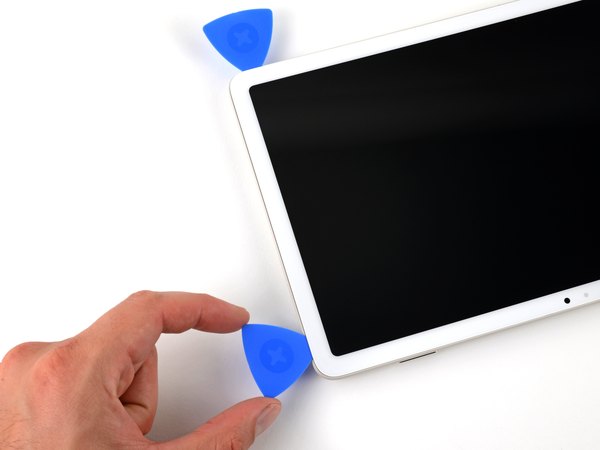

این پیک رو هم تو گوشه پایین سمت راست رها کن.

کیسه حرارتی رو بردار و دو دقیقه روی لبه سمت راست تبلت قرار بده.

مثل همیشه، حرارت ملایم بهترین دوست تو برای باز کردن چسب‌هاست.

تو لبه سمت راست، فضا یه کم محدودتره. اینجا پیک رو نباید بیشتر از 5 میلی‌متر داخل ببری.

برای اینکه خیالت راحت باشه، می‌تونی با یه ماژیک 5 میلی‌متر از نوک پیک رو علامت بزنی تا حد دستت بیاد.

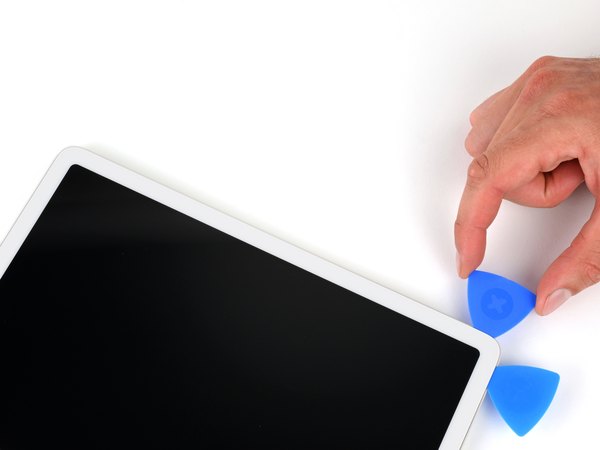

پیک چهارم رو از گوشه پایین سمت راست وارد کن. پیک رو به سمت بالا بکش تا گوشه بالا سمت راست برسی و چسب‌های این قسمت هم بریده بشن. این پیک رو هم همین‌جا نگه دار تا کارمون راحت‌تر پیش بره.

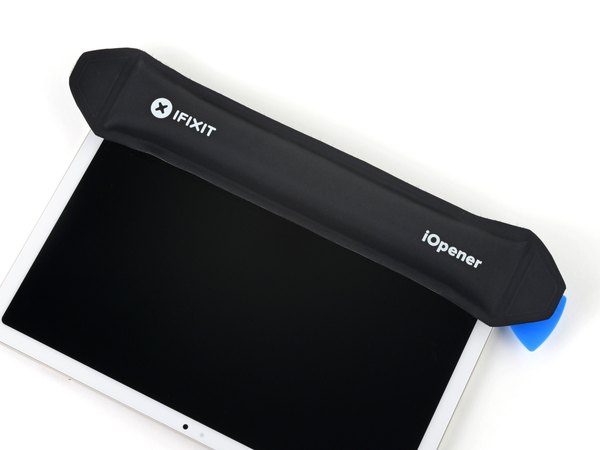

رسیدیم به آخرین لبه. کیسه حرارتی رو دو دقیقه روی لبه بالایی تبلت بذار.

اگه چسب‌ها هنوز سفتن، یکم بیشتر حرارت بده ولی دستگاه رو داغ نکن.

دوربین سلفی و سنسورها دقیقا وسط لبه بالایی نشستن. اینجا باید بی‌نهایت محتاط باشی و پیک رو بیشتر از 3 میلی‌متر داخل نبری تا کابل‌هاشون پاره نشه.

مثل لبه راست، می‌تونی فاصله 3 میلی‌متری رو روی پیک علامت بزنی که خطایی رخ نده.

← یه ترفند خوب اینه که یه تیکه چسب کاغذی به طول 6.5 سانتی‌متر رو دقیقا وسط لبه بالایی، روی دوربین سلفی بچسبونی تا یادت بمونه اونجا منطقه ممنوعه‌ست و نباید پیک رو عمیق ببری.

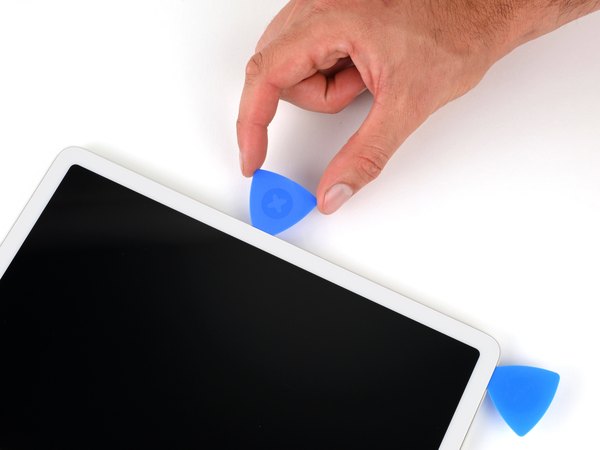

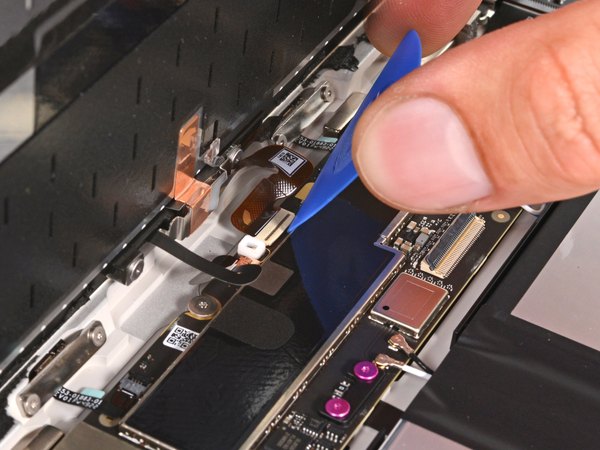

پنجمین پیک رو از گوشه بالا سمت راست وارد کن. پیک رو به سمت دوربین سلفی بکش. وقتی حدود 3 سانتی‌متر مونده بود به دوربین برسی، متوقف شو. حالا پیک رو یه خورده بکش بیرون تا فقط 3 میلی‌مترش داخل بمونه و خیلی آروم از روی دوربین سلفی ردش کن.

وقتی حدود 3 سانتی‌متر از دوربین رد شدی، می‌تونی پیک رو دوباره تا 6 میلی‌متر (نصف فاصله نوک تا لوگو) داخل ببری و مسیرت رو تا گوشه بالا سمت چپ ادامه بدی تا به همون پیک اولی برسی.

صفحه رو بیشتر از 90 درجه باز نکن! فلت‌های دوربین سلفی و سنسور خیلی کوتاهن و ممکنه بلافاصله پاره بشن.

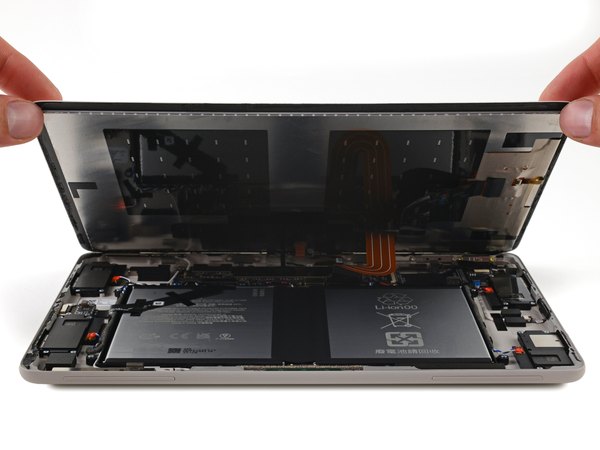

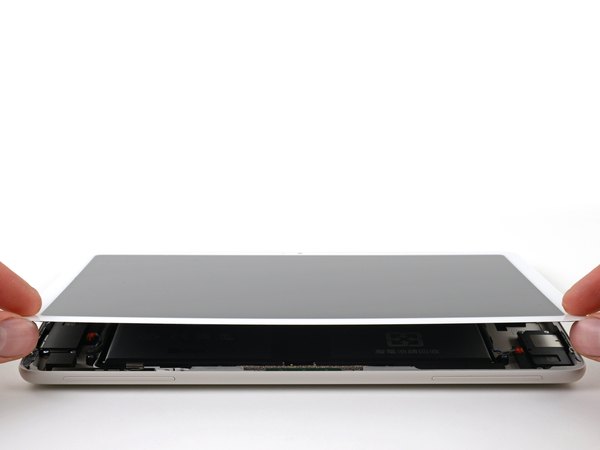

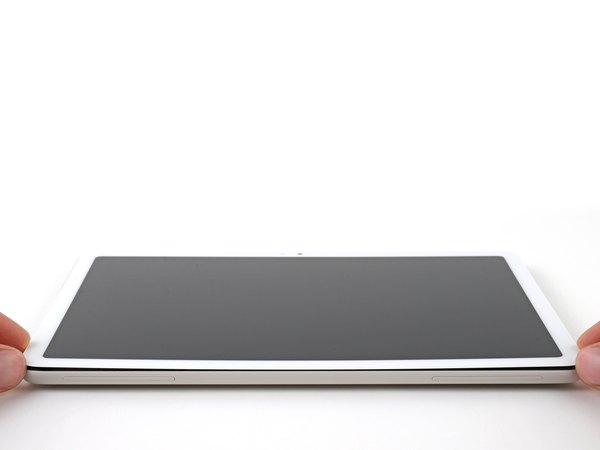

دو تا گوشه پایینی صفحه نمایش رو با دست بگیر و آروم بلند کن.

اگه حس کردی صفحه گیر کرده، زور نزن. با یه پیک دوباره دور تا دور فریم رو چک کن تا اگه چسبی جا مونده، بریده بشه.

صفحه رو فقط به قدری باز کن که بتونی به فلت‌های متصل بین نمایشگر و فریم دسترسی پیدا کنی.

موقع بستن دستگاه، یادت باشه قبل از اینکه صفحه رو محکم سر جاش فشار بدی، لایه‌های محافظ چسب‌های جدید رو بکنی.

تو سه تا مرحله بعدی، باید با یه دستت صفحه رو نیمه‌باز نگه داری و با دست دیگه‌ت کار کنی.

اگه نگه داشتن صفحه برات سخته، می‌تونی از داک تبلت به عنوان تکیه‌گاه استفاده کنی یا از یکی بخوای صفحه رو برات نگه داره.

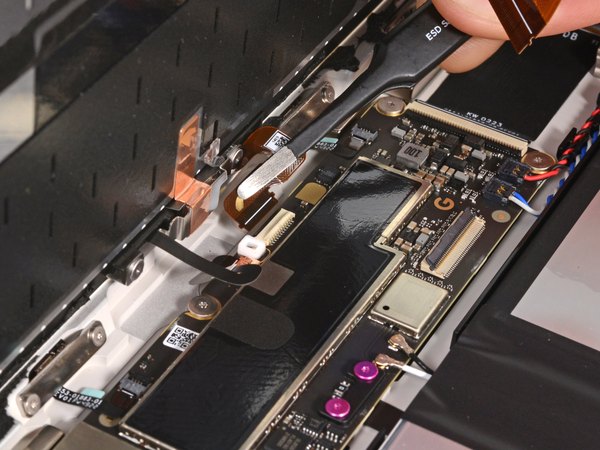

با کمک یه پنس، چسب مشکی رنگی که روی کانکتور فلت تصویر قرار داره رو آروم بکن و برش دار.

یه چندتا نکته برای موقع سرهم کردن دستگاه:

اگه چسب قبلی خراب شده بود و تو کیت تعمیرت چسب جدید داری، حتما چسب نو استفاده کن. قبل از اینکه دستگاه رو کامل با چسب ببندی، یه فرصت عالیه که تبلت رو روشن کنی و تاچ و تصویر رو تست کنی. فقط یادت نره بعدش دوباره خاموشش کنی.

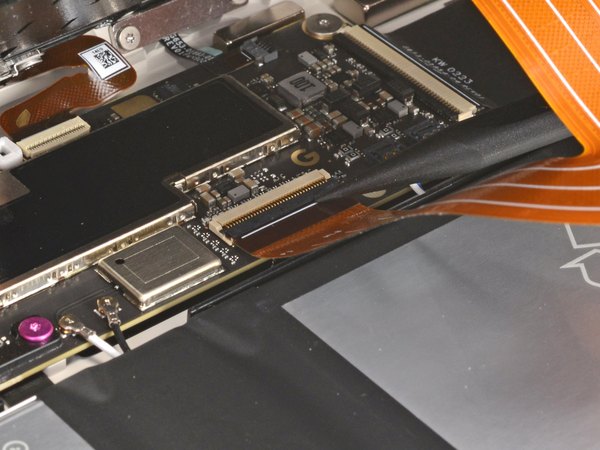

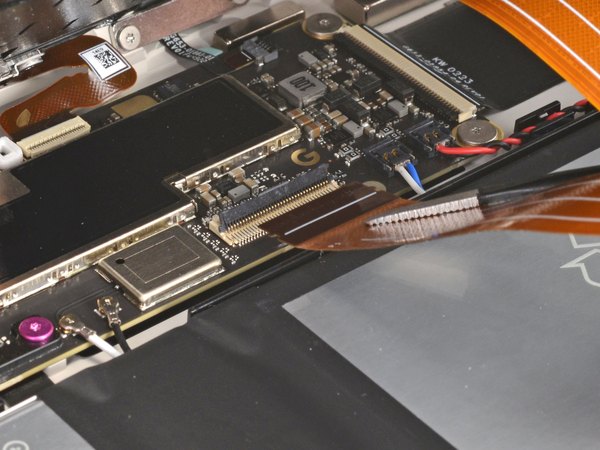

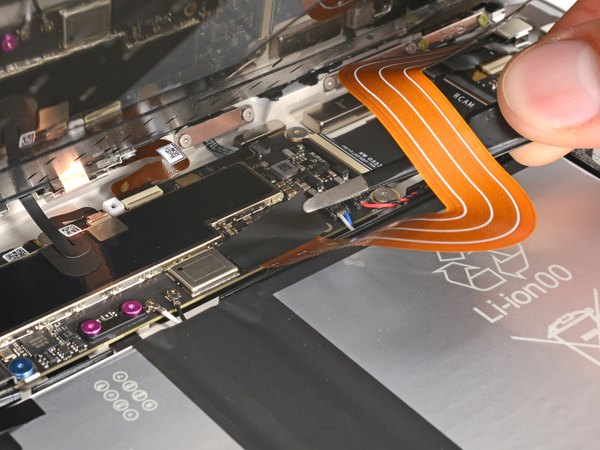

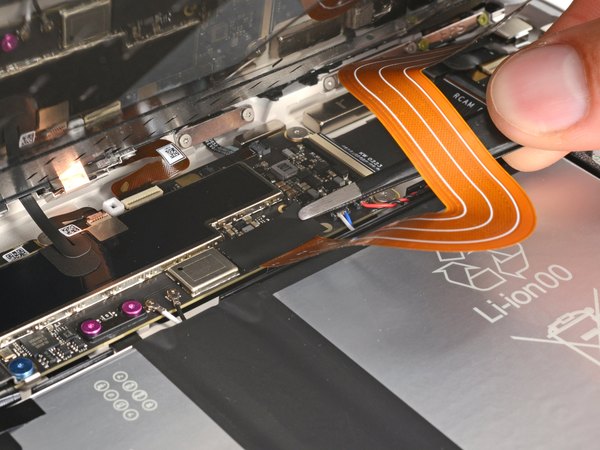

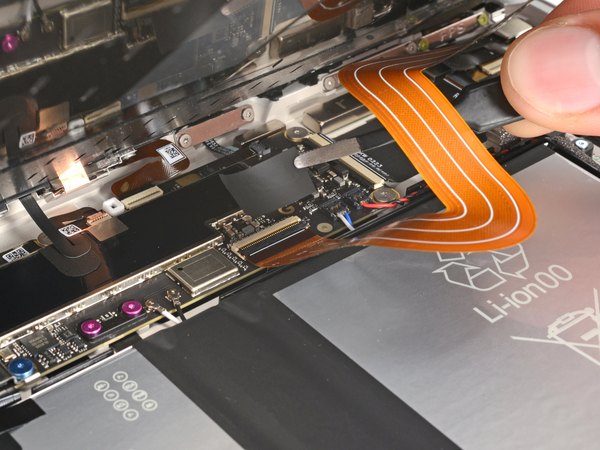

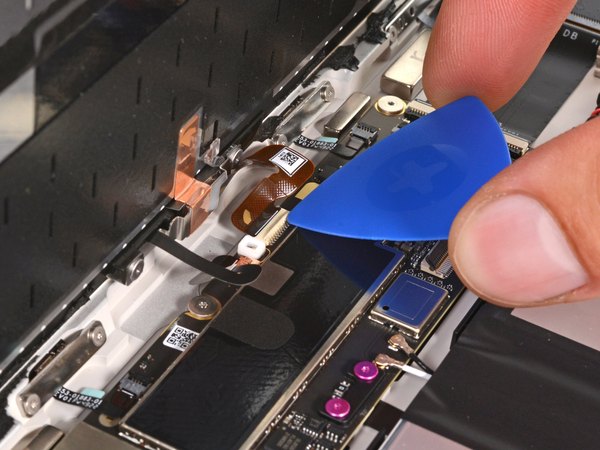

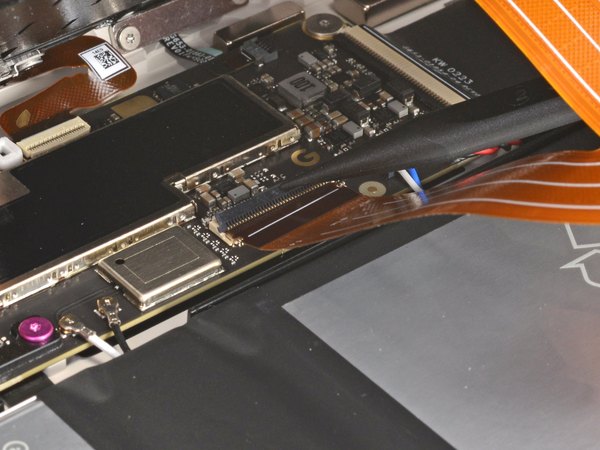

با نوک اسپاجر یا یه ناخن تمیز، زبانه کوچیک قفل‌کننده کانکتور ZIF فلت تصویر رو (همون سمتی که خود فلت هست) به سمت بالا بزن تا باز بشه. حالا با پنس یا انگشتت، فلت رو مستقیم به سمت بیرون بکش تا از سوکت خارج بشه.

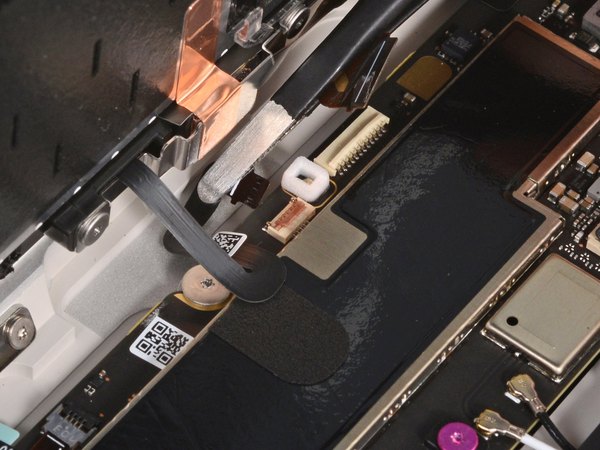

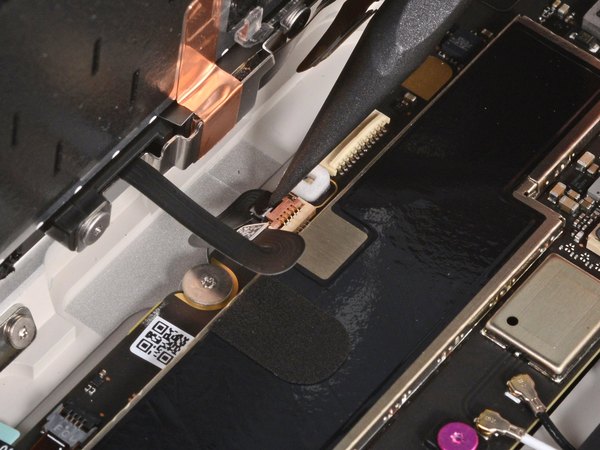

با یه پیک پلاستیکی، زبانه قفل کانکتور ZIF دوربین سلفی رو (سمت مخالف فلت) به سمت بالا اهرم کن. با پنس، فلت رو مستقیم از داخل سوکت بکش بیرون.

موقع بستن دستگاه خیلی مراقب این کابل باش، چون فضای کمی برای خم شدن داره و زود پاره می‌شه. با پنس کانکتورش رو راهنمایی کن داخل سوکت و همزمان زبانه قفل رو ببند.

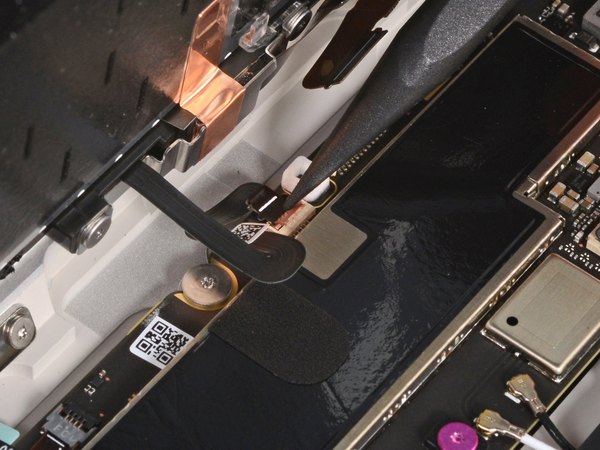

دوباره با نوک اسپاجر، زبانه قفل‌کننده کانکتور سنسور جلویی رو بزن بالا. با کمک پنس، این فلت رو هم مستقیم از جاش دربیار.

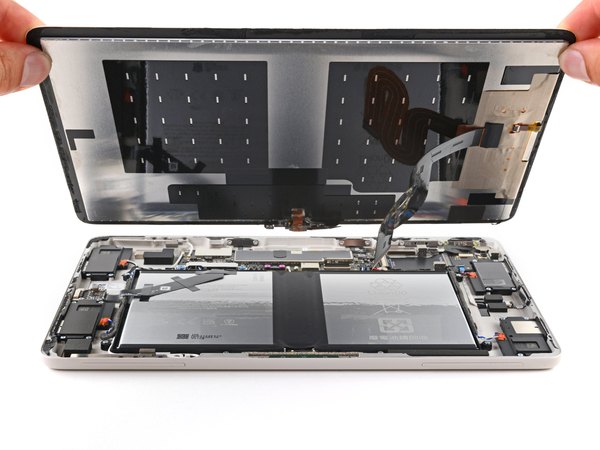

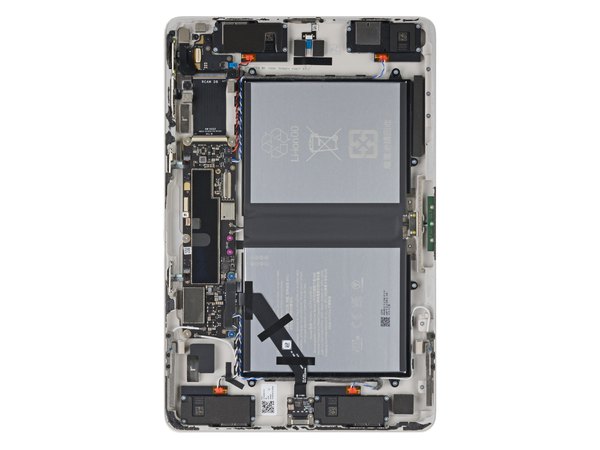

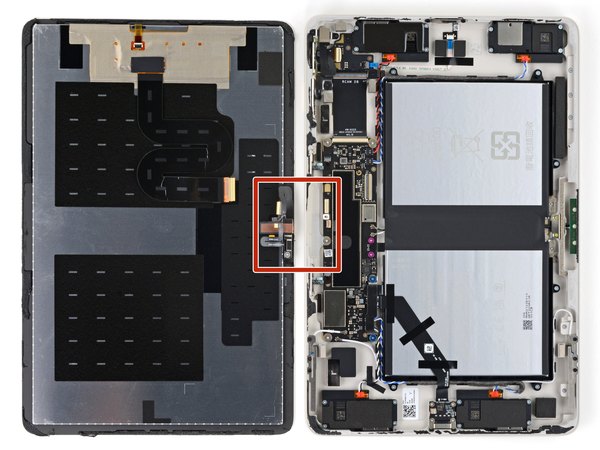

حالا که همه فلت‌ها آزاد شدن، می‌تونی صفحه نمایش رو کامل از روی دستگاه برداری.

دو تا مرحله بعدی رو با دقت انجام بده تا فریمت برای چسب‌کاری مجدد کاملا تمیز بشه.

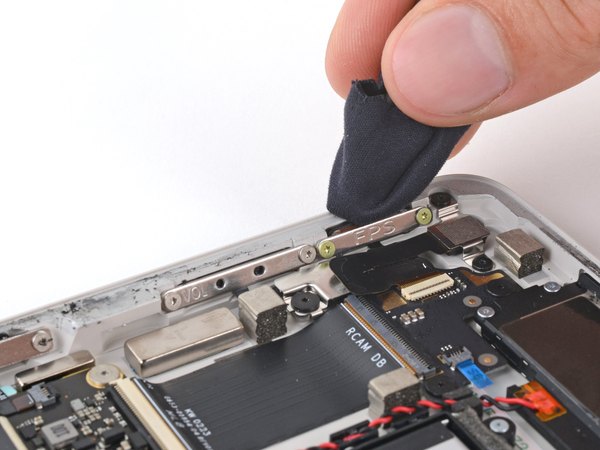

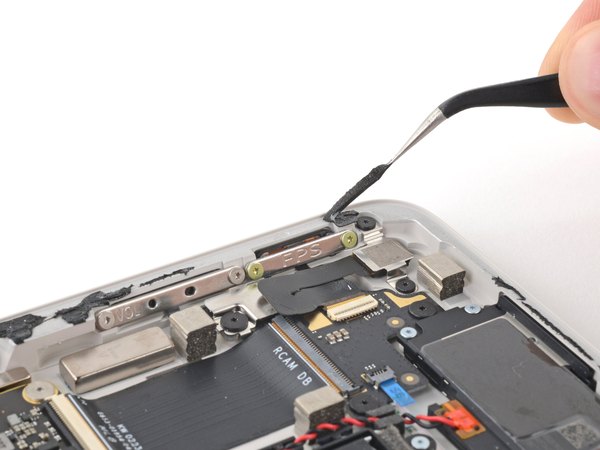

با قسمت تخت اسپاجر، لبه‌ی چسب‌های باقی‌مونده روی فریم رو یه خورده بخراش تا بتونی با دست بگیریشون. حالا با پنس یا انگشتات، تیکه‌های بزرگ چسب رو از روی فریم بکن و جدا کن. این کار رو برای کل دور تا دور فریم انجام بده تا هیچ چسب بزرگی باقی نمونه.

اگه قرار همون صفحه نمایش قبلی رو دوباره استفاده کنی، چسب‌های روی خود ال‌سی‌دی رو هم باید مثل فریم کامل تمیز کنی.

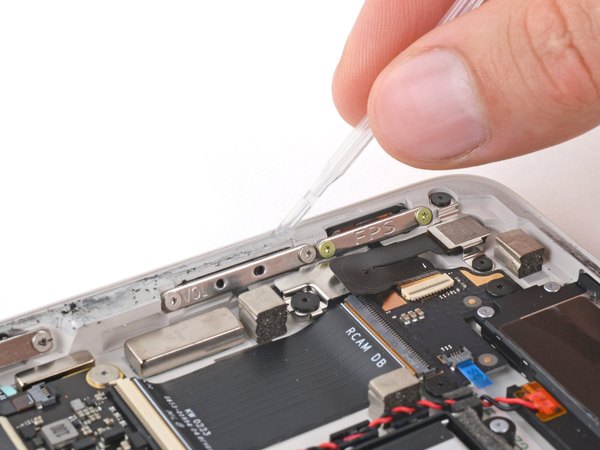

چند قطره الکل ایزوپروپیل (بالای 90 درصد) رو با قطره‌چکان یا سرنگ روی لبه‌های فریم بریز. یه پارچه میکروفایبر یا بدون پرز رو بپیچ دور سر تخت اسپاجر و لبه‌های فریم رو حسابی بساب تا برق بیفته. هر جا نیاز بود باز هم الکل اضافه کن.

اگه صفحه نمایش رو تعویض نکردی، لبه‌های اون رو هم دقیقا به همین روش تمیز کن.

تبلت پیکسل پیچ‌های Torx Plus داره، ولی با پیچ‌گوشتی‌های Torx معمولی هم می‌شه بازشون کرد. فقط موقع باز کردن فشار عمودی و ثابتی بیار تا هرز نشن.

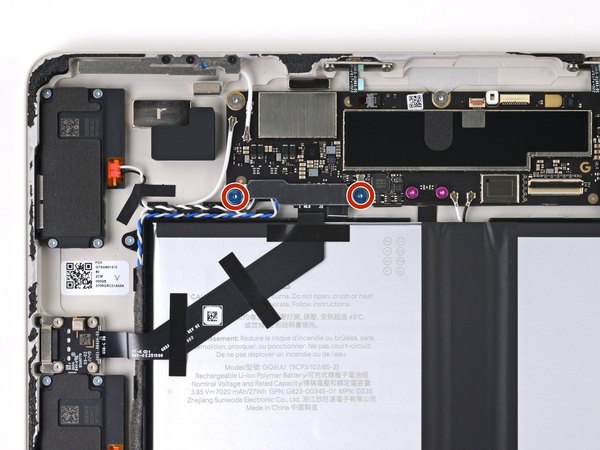

← با استفاده از پیچ‌گوشتی 3IP Torx Plus، اون دو تا پیچ 2.6 میلی‌متری که شیلد محافظ کانکتورهای باتری، پورت تایپ سی و اسپیکرها رو نگه داشتن، باز کن.

اگه از سری‌های Torx معمولی استفاده می‌کنی، سایز T3 بهترین گزینه‌ست. اگه حس کردی تو پیچ لق می‌زنه، از T4 استفاده کن.

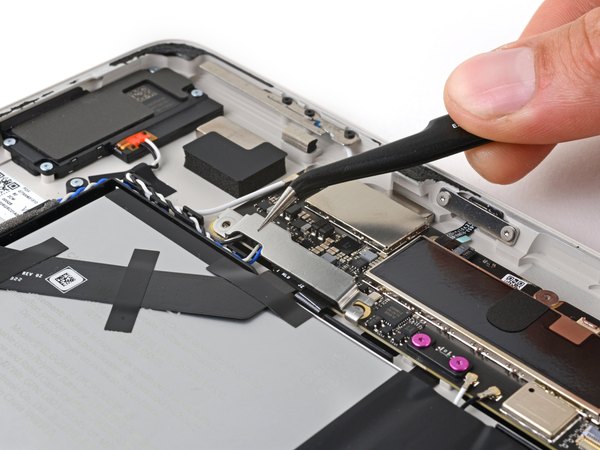

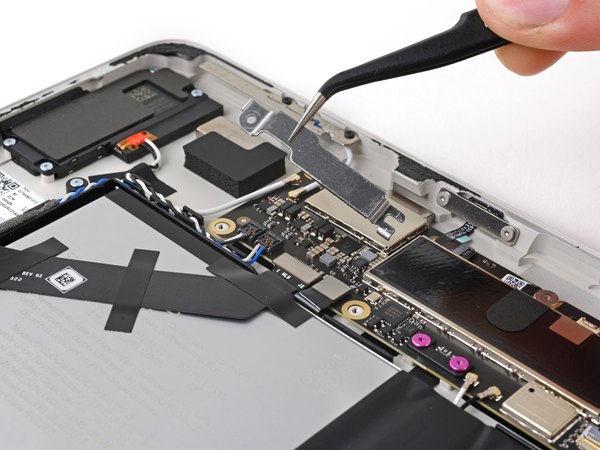

شیلد فلزی رو از جاش بردار.

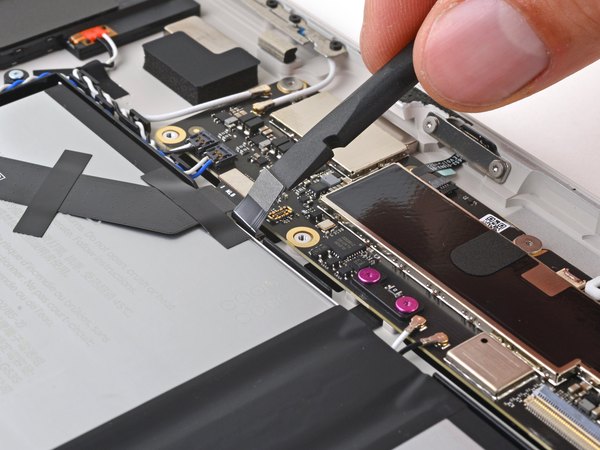

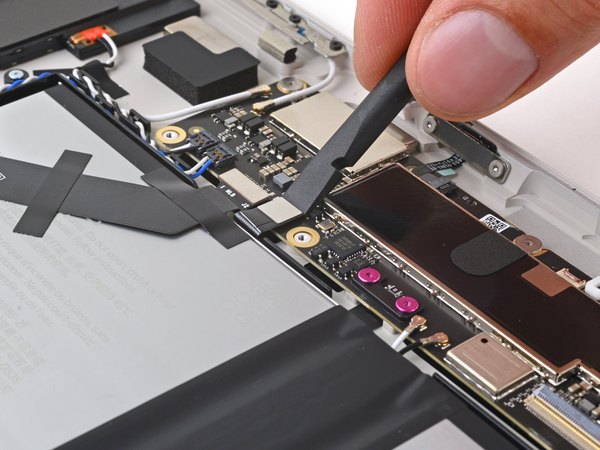

با سر تخت اسپاجر برو زیر کانکتور فشاری باتری و اون رو به سمت بالا اهرم کن تا اتصال قطع بشه.

برای جا زدن دوباره این کانکتور، اول اون رو دقیق روی سوکتش قرار بده و یه طرفش رو فشار بده تا تق صدا بده، بعد سمت دیگه‌ش رو جا بزن.

اگه بخوای فلت تصویر رو وقتی که باتری وصله جا بزنی، احتمال اتصالی و آتش‌سوزی خیلی بالاست.

موقع بستن دستگاه، دقیقا این مسیر رو طی کن تا قطعات ایمن وصل بشن:

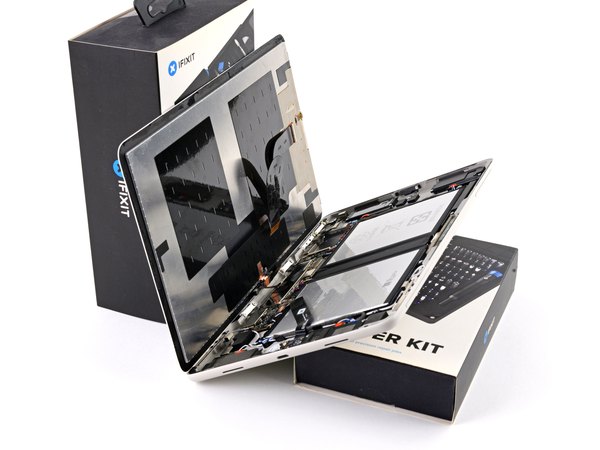

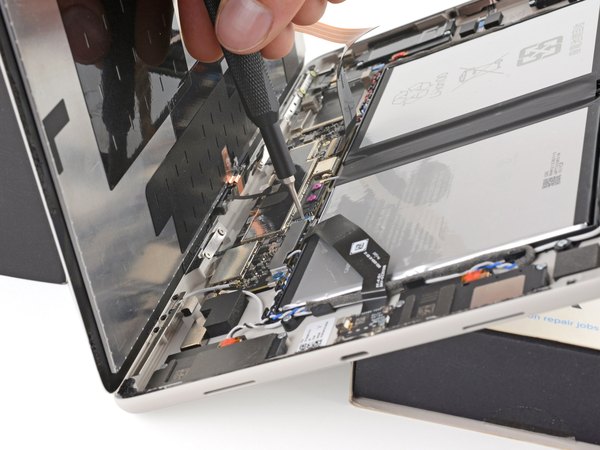

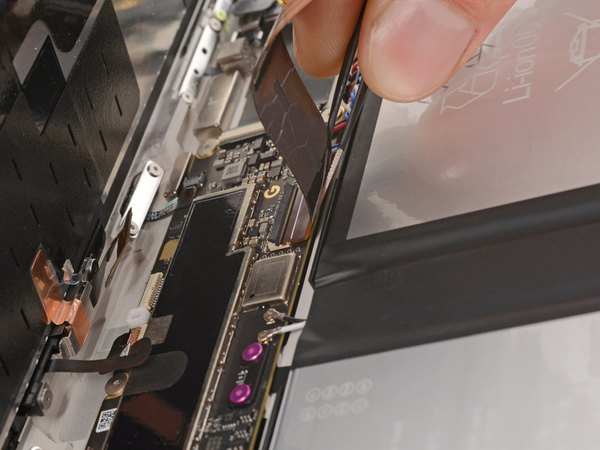

لبه پایینی تبلت رو به یه جعبه تکیه بده. صفحه رو باز کن و به یه چیزی تکیه‌ش بده تا نهایتا با زاویه 90 درجه بایسته. اول فلت کوچیک سنسور جلویی رو جا بزن و قفلش کن. بعد فلت پهن مربوط به تصویر رو به سوکتش وصل کن. و در آخر کانکتور فشاری باتری رو جا بزن.

← حالا با همون پیچ‌گوشتی، دو تا پیچ 2.6 میلی‌متری رو ببند تا شیلد کانکتورها محکم بشه.

با وصل بودن این کابل‌ها می‌تونی بقیه مراحل بستن رو انجام بدی.

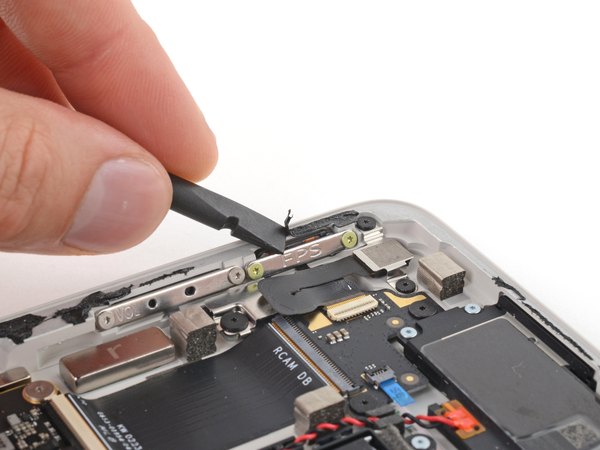

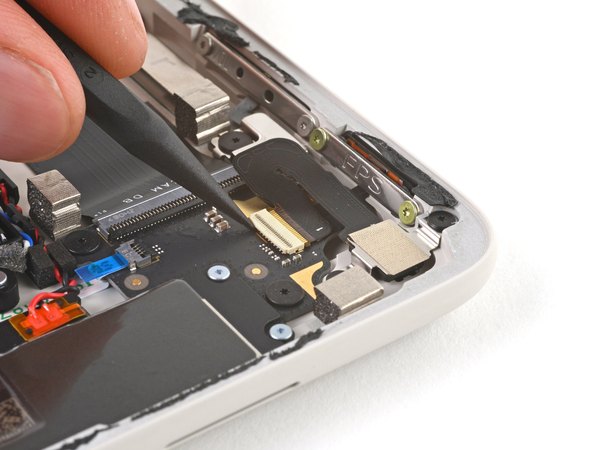

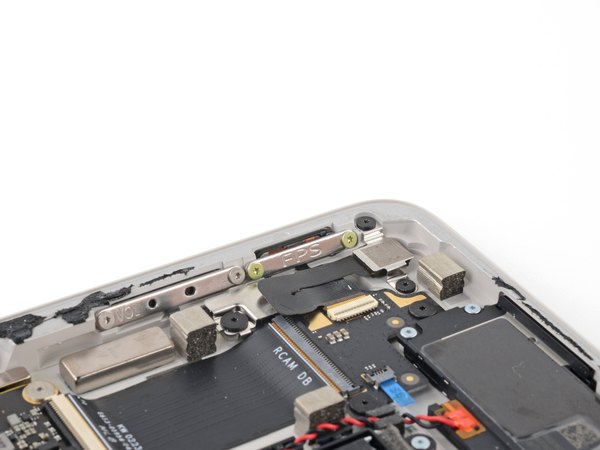

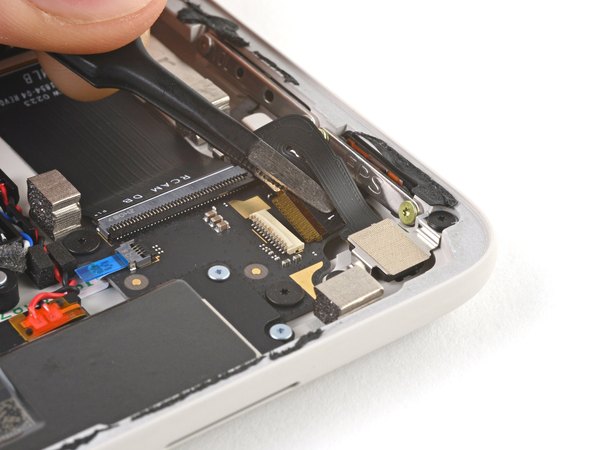

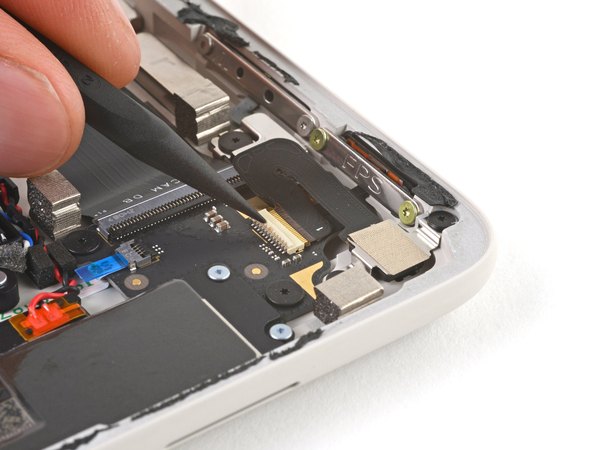

با نوک اسپاجر یا یه ناخن، زبانه قفل کانکتور ZIF دوربین پشت رو که در لبه بیرونی قرار داره، به سمت بالا باز کن. با یه پنس سرتخت، کابل رو مستقیم به سمت بیرون بکش تا از سوکت جدا بشه.

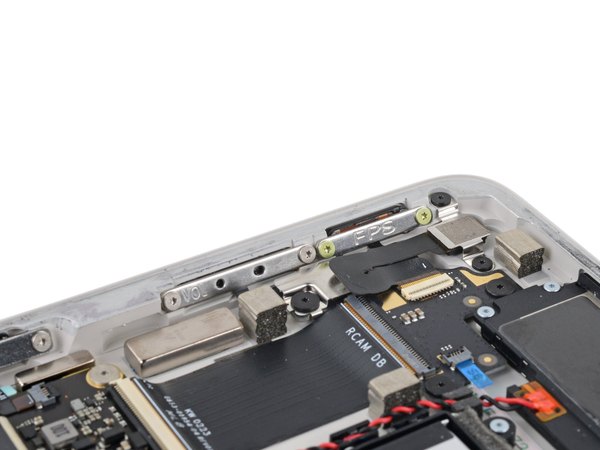

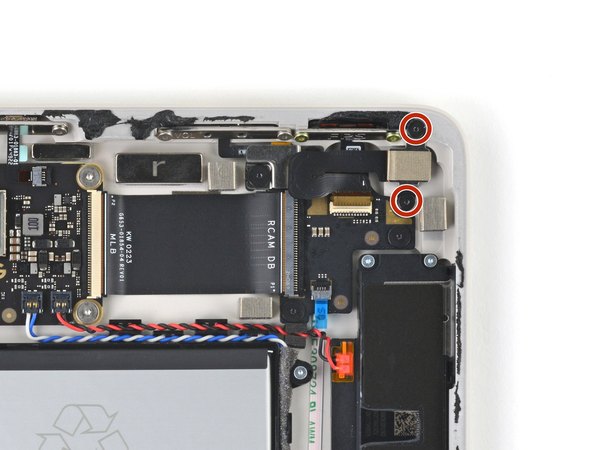

← دوباره با پیچ‌گوشتی 3IP Torx Plus، دو تا پیچی (به طول 2.2 میلی‌متر) که براکت نگهدارنده دوربین پشت رو سر جاش محکم کردن رو باز کن.

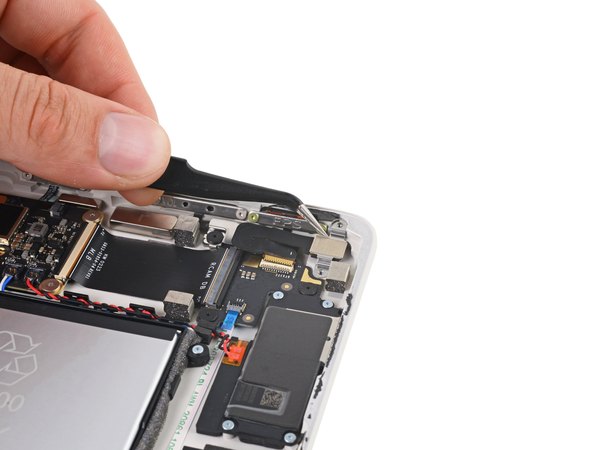

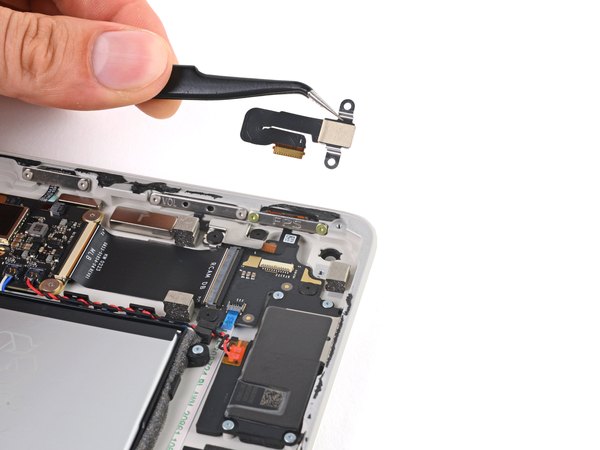

حالا می‌تونی دوربین پشت معیوب رو به راحتی از جاش دربیاری.

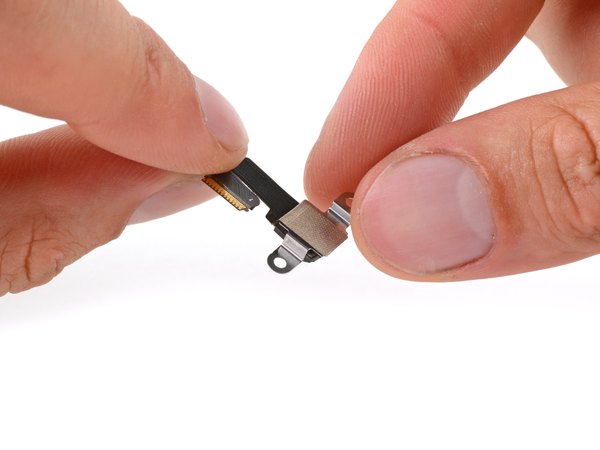

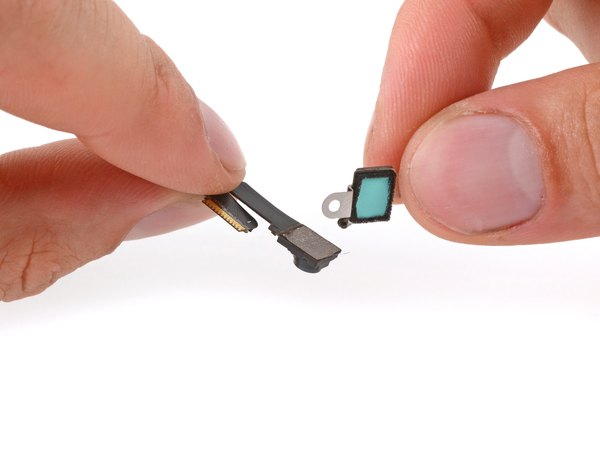

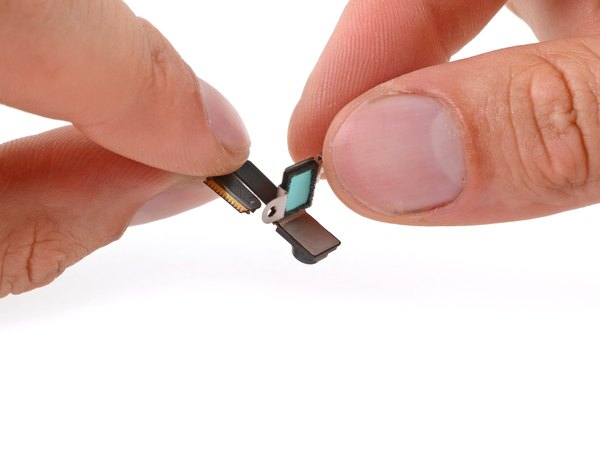

براکت فلزی رو از روی خود ماژول دوربین پشتی جدا کن.

موقع سرهم کردن، اول این براکت رو روی دوربین جدیدت قرار بده و بعد کل مجموعه رو بشون سر جاش تو فریم.

به همین راحتی تونستی دوربین پشت تبلت گوگل پیکسل رو باز کنی! حالا فقط کافیه دوربین جدید رو سر جاش قرار بدی و تمام این مراحل رو از آخر به اول طی کنی تا دستگاهت مثل روز اول بسته بشه.
