تعویض پورت شارژ تبلت گوگل پیکسل

باز هم یادآوری می‌کنیم که قبل از شروع، شارژ باتری رو کامل خالی کن تا در صورت آسیب دیدن باتری، خطر آتش‌سوزی نداشته باشی.

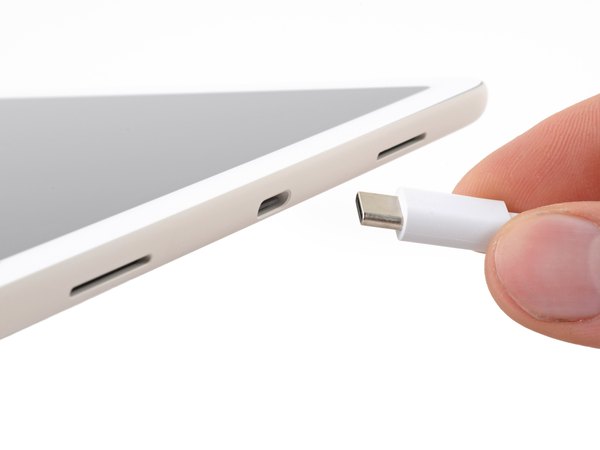

همه کابل‌های متصل به تبلت رو جدا کن و دستگاه رو به طور کامل خاموش کن.

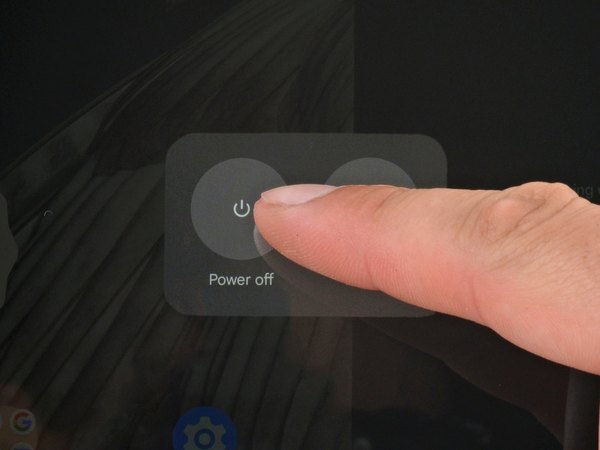

برای خاموش کردن، دکمه پاور و دکمه زیاد کردن صدا رو همزمان فشار بده و نگه دار تا منوی خاموش شدن رو ببینی.

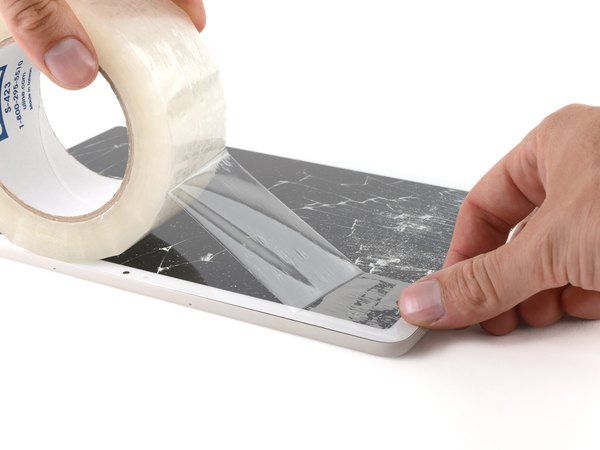

اگه شیشه صفحه نمایشت بدجوری شکسته، یه سری نوار چسب پهن رو به صورت لایه‌لایه روی صفحه بچسبون. اینطوری هم شیشه‌ها پخش نمی‌شن و هم ساکشن کاپ راحت‌تر می‌چسبه.

تو سه مرحله بعدی بهت نشون می‌دیم چطور از گیره مکنده مخصوص (Anti-Clamp) استفاده کنی. اگه این ابزار رو نداری، کافیه سه تا مرحله رو رد کنی و از روش جایگزین با کاپ مکنده معمولی استفاده کنی.

برای اینکه گیره بهتر عمل کنه، سطح تبلتت باید کاملا تمیز باشه.

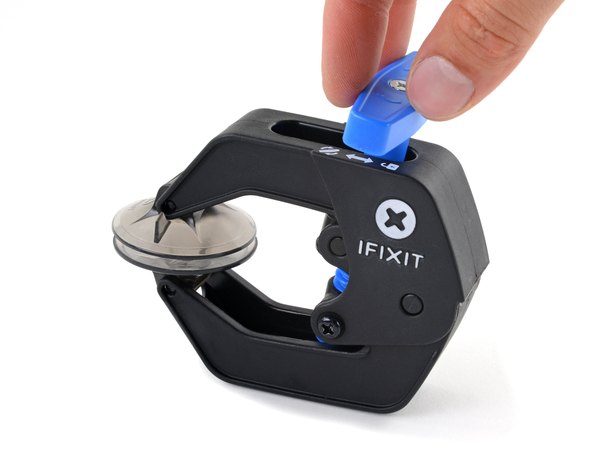

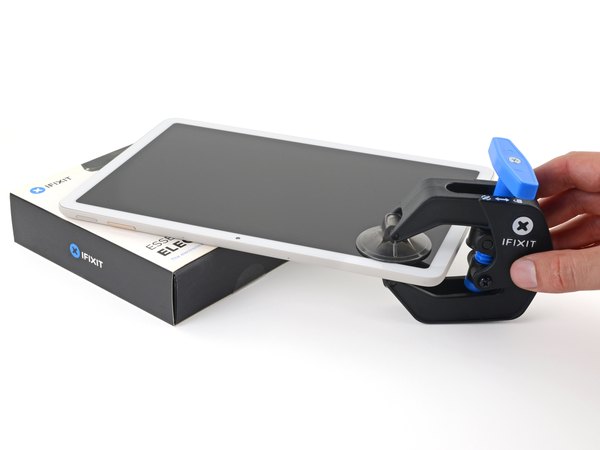

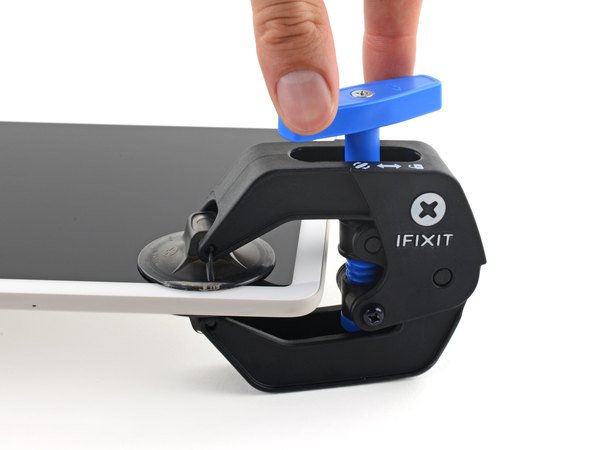

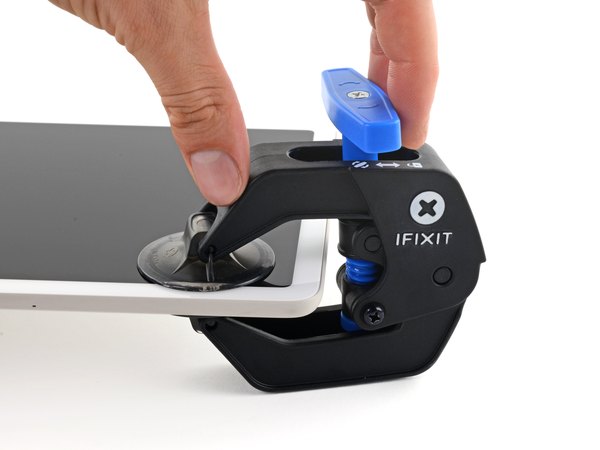

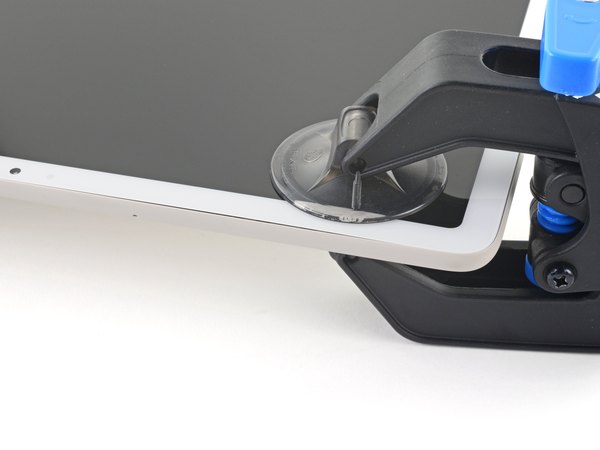

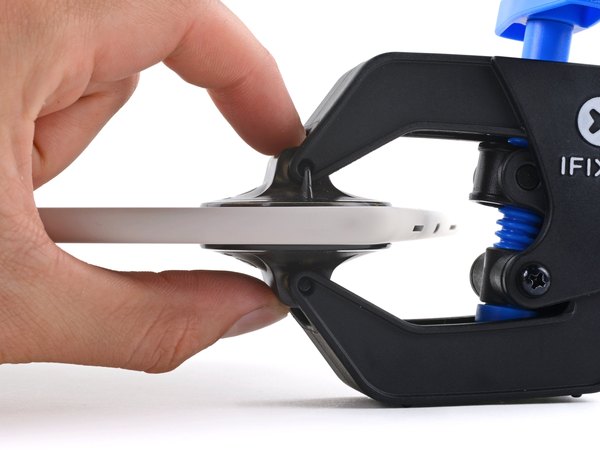

دسته آبی رنگ رو به عقب بکش تا بازوهای گیره از حالت قفل خارج بشن. بازوها رو طوری روی گوشه بالا سمت چپ تنظیم کن که یکی از کاپ‌ها روی قاب پشت و اون یکی روی صفحه نمایش قرار بگیره. یه وسیله صاف زیر تبلت بذار تا دستگاه بین بازوها تراز بشه و تکون نخوره. کاپ‌های مکنده رو محکم به هم فشار بده تا قشنگ روی تبلت بچسبن و مکش ایجاد بشه.

حالا دسته آبی رو هل بده جلو تا بازوها سفت و قفل بشن. دسته رو در جهت عقربه‌های ساعت دقیقا دو دور کامل بچرخون، یا تا جایی که ببینی کاپ‌ها دارن به سمت بالا کشیده می‌شن.

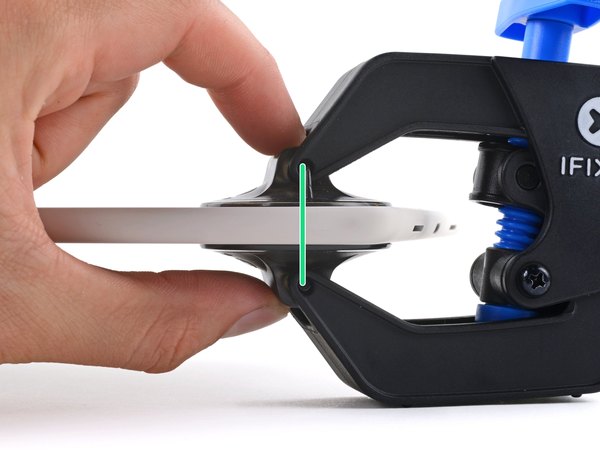

← حواست باشه کاپ‌ها کج نشن و دقیقا تو یه راستای عمودی بمونن. اگه دیدی دارن ول می‌کنن، گیره رو بردار و یکم چسب نواری زیرشون بزن.

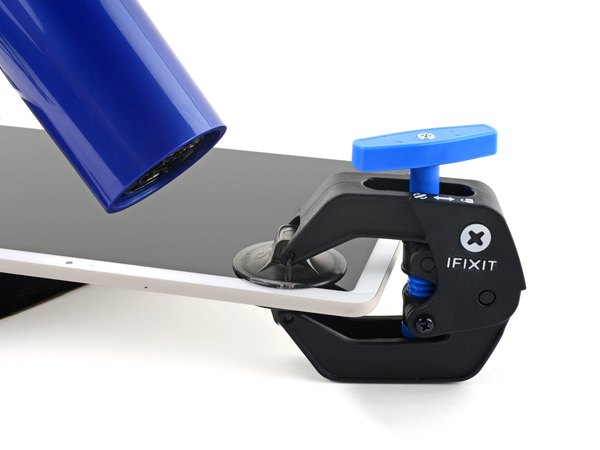

یه سشوار یا هیتر بردار و گوشه بالا سمت چپ رو گرم کن تا چسب‌ها شل بشن و یه شکاف کوچیک بین شیشه و بدنه باز بشه.

گرما دادن باید ملایم باشه. داغ شدن بیش از حد به صفحه نمایش و باتری آسیب جدی می‌زنه.

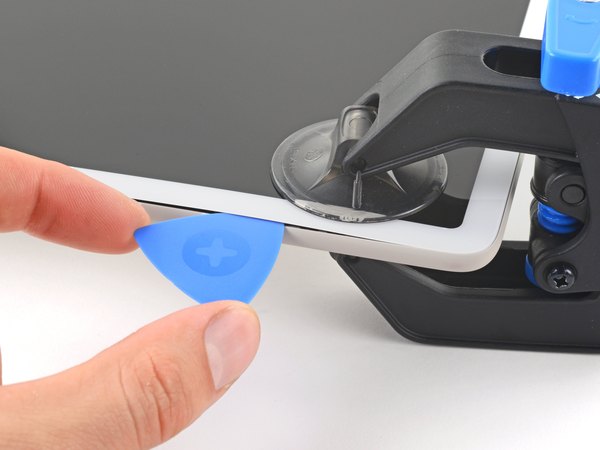

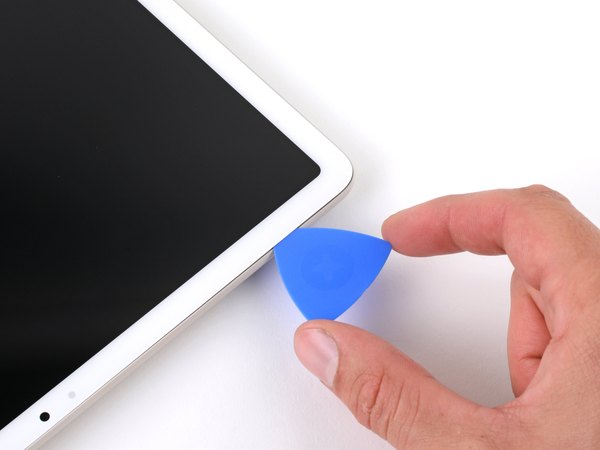

یه پیک پلاستیکی رو سریع بذار داخل شکافی که باز شده. حالا گیره مکنده رو با کشیدن زبانه‌های روی کاپ‌ها از دستگاه جدا کن.

اگه تو مرحله قبل از گیره مخصوص استفاده کردی و درز باز شد، این مرحله و مرحله بعدی رو رد کن.

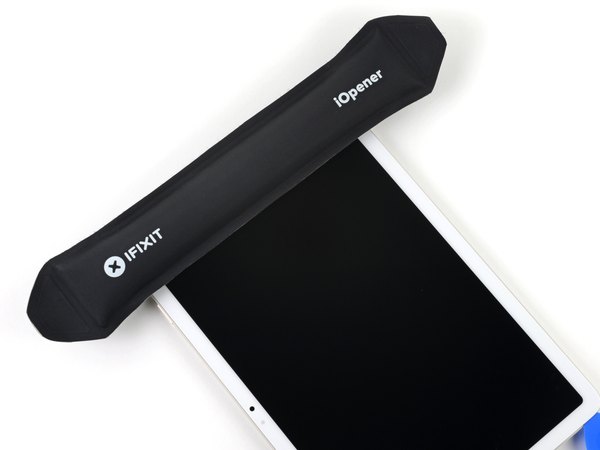

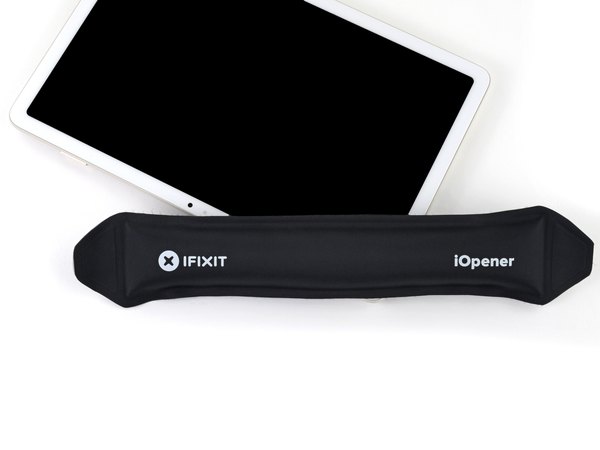

تبلت رو بچرخون تا دوربین سلفی سمت خودت باشه. یه کیسه حرارتی آماده کن و سه دقیقه روی گوشه بالا سمت چپ بذار (چون تبلت رو چرخوندی، می‌شه گوشه پایین سمت راست خودت).

اگه از سشوار یا هیتر استفاده می‌کنی، فقط به قدری گرما بده که صفحه فقط گرم بشه و دستت رو نسوزونه.

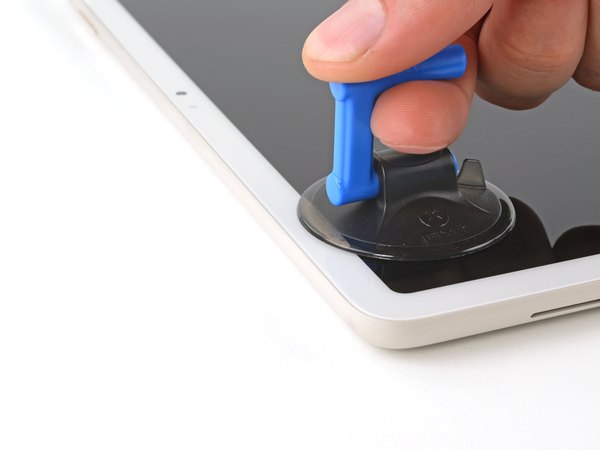

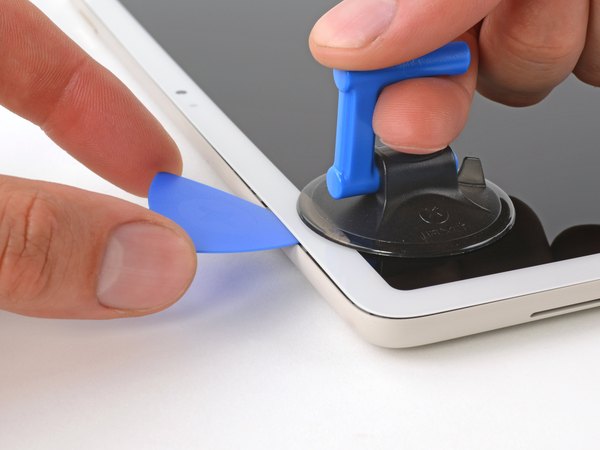

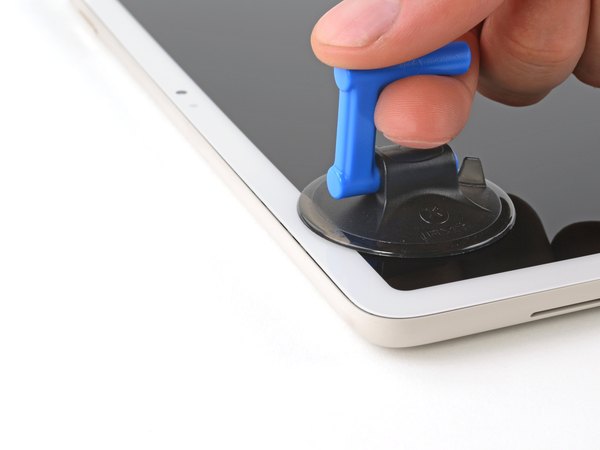

یه کاپ مکنده رو گوشه بالا سمت چپ و تا جایی که می‌تونی نزدیک به لبه بچسبون. کاپ رو با یه نیروی یکنواخت و محکم بالا بکش تا درز بین شیشه و فریم باز بشه. نوک پیک بازکننده رو بفرست داخل شکاف. کاپ مکنده رو جدا کن.

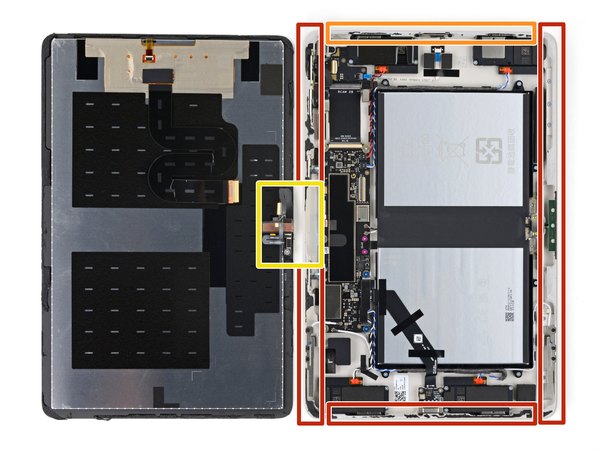

صفحه نمایش دور تا دورش چسبیده. موقع باز کردن چسب‌ها این نکات رو مد نظر داشته باش:

← لبه‌های بالا، پایین و چپ چسب ضخیم‌تر و سفت‌تری دارن.

← چسب لبه راست کمی نازک‌تره.

← تو لبه بالا نزدیک دوربین سلفی، چسب خیلی نازکه و فلت‌های حساسی اونجا هستن که باید خیلی مراقبشون باشی.

اصلا پیک رو بیشتر از 7 میلی‌متر داخل نده (حدودا می‌شه نصف فاصله بین نوک پیک تا لوگوش).

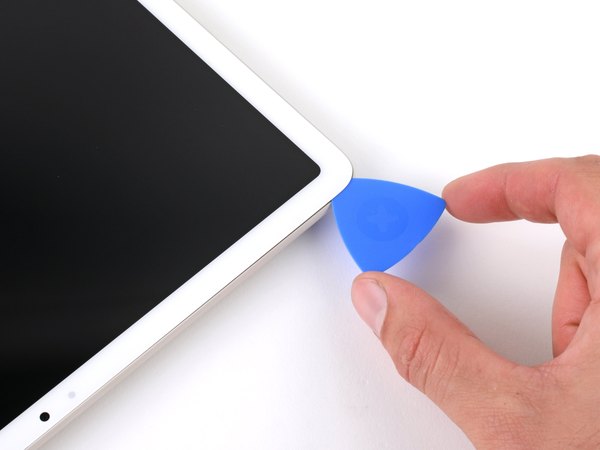

همین پیکی که وارد کردی رو به سمت گوشه بالا سمت چپ تبلت سر بده. پیک رو همون‌جا بذار بمونه تا چسب‌ها دوباره به هم نچسبن.

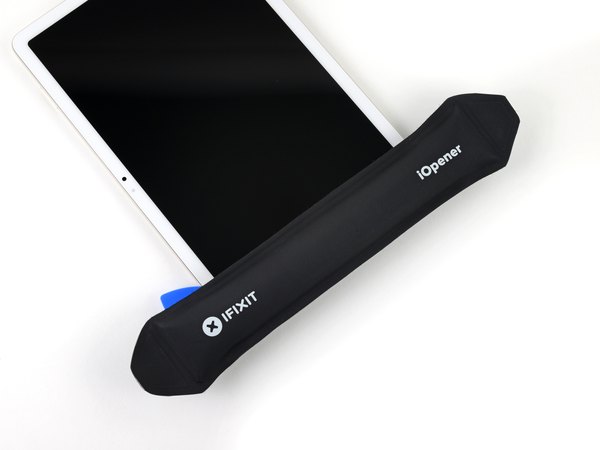

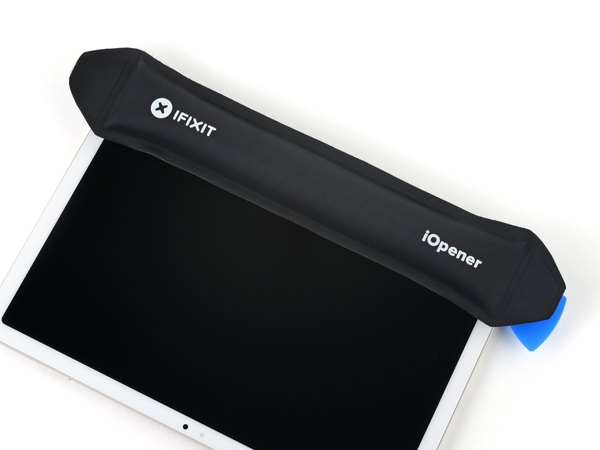

یه کیسه حرارتی رو دو دقیقه روی لبه سمت چپ صفحه قرار بده.

اگه از سشوار یا هیتر استفاده می‌کنی، مراقب باش که ال‌سی‌دی رو نسوزونی.

یادت نره، پیک رو بیشتر از 7 میلی‌متر داخل دستگاه نبر.

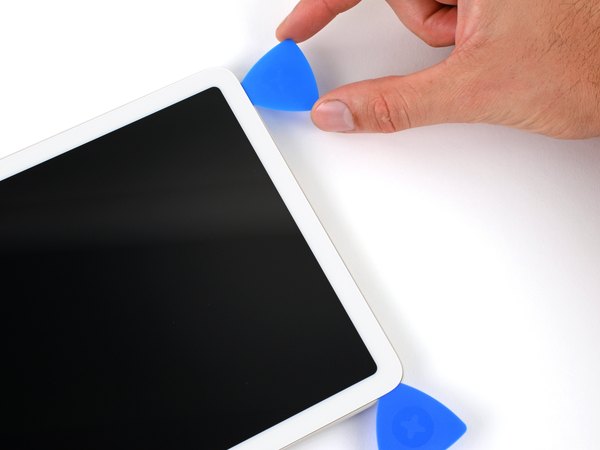

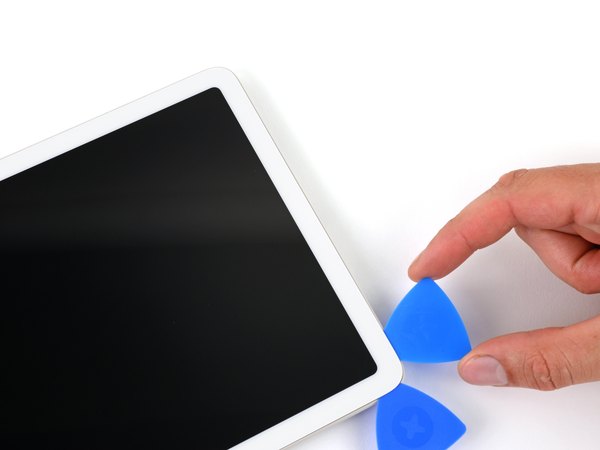

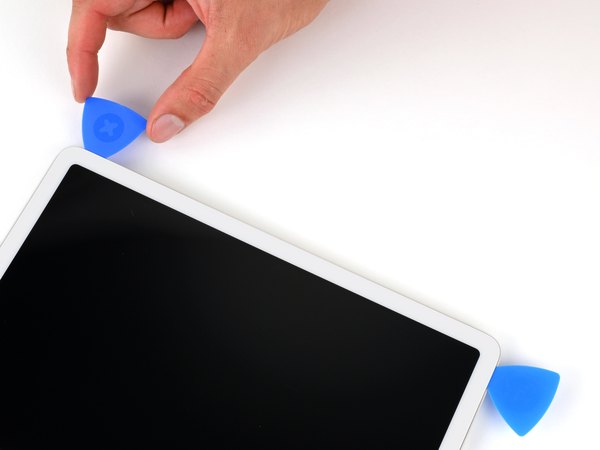

یه پیک دوم رو از گوشه بالا سمت چپ وارد کن. این پیک رو تو امتداد لبه چپ تا گوشه پایین بکش تا چسب‌ها بریده بشن. این پیک رو هم تو همون گوشه پایین جا بذار.

کیسه حرارتی رو بردار و دو دقیقه روی لبه پایینی تبلت بذار تا چسب‌ها نرم بشن.

همیشه گرما رو یکنواخت پخش کن تا هیچ نقطه‌ای از حد مجاز داغ‌تر نشه.

تو این لبه هم قانون 7 میلی‌متر رو حتما رعایت کن.

سومین پیک رو از گوشه پایین سمت چپ وارد کن. پیک رو تا گوشه پایین سمت راست سر بده تا کل چسب‌های این قسمت باز بشه.

اگه دیدی پیک سخت حرکت می‌کنه، همون‌طور که می‌کشیش، یکم بچرخونش تا چسب رو بهتر پاره کنه.

این پیک رو هم تو گوشه پایین سمت راست رها کن.

کیسه حرارتی رو به مدت دو دقیقه روی لبه سمت راست تبلت قرار بده.

با نرم شدن چسب‌ها، کار بریدنشون خیلی راحت‌تر می‌شه.

تو این لبه پیک رو نباید بیشتر از 5 میلی‌متر داخل ببری.

بهتره با یه ماژیک 5 میلی‌متر از نوک پیک رو خط بکشی تا یه وقت اشتباه نکنی.

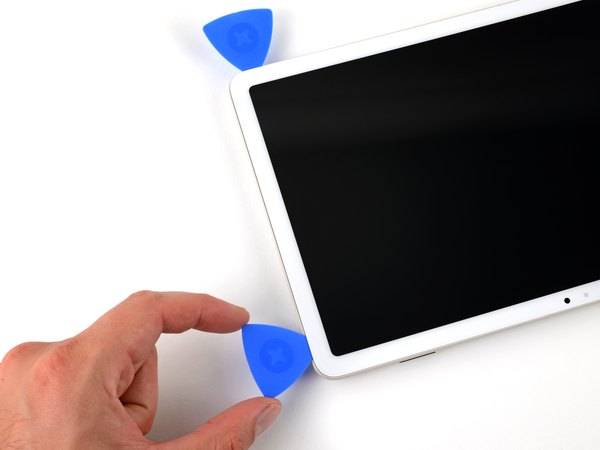

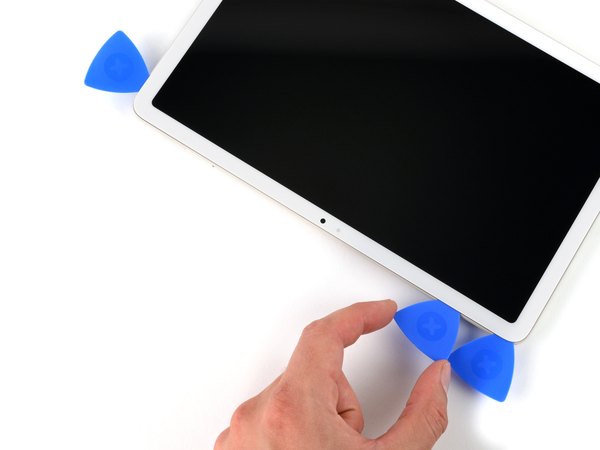

پیک چهارم رو از گوشه پایین سمت راست وارد کن. پیک رو تا گوشه بالا سمت راست بکش تا چسب‌های این قسمت هم جدا بشن. این پیک رو هم همین‌جا تو گوشه رها کن.

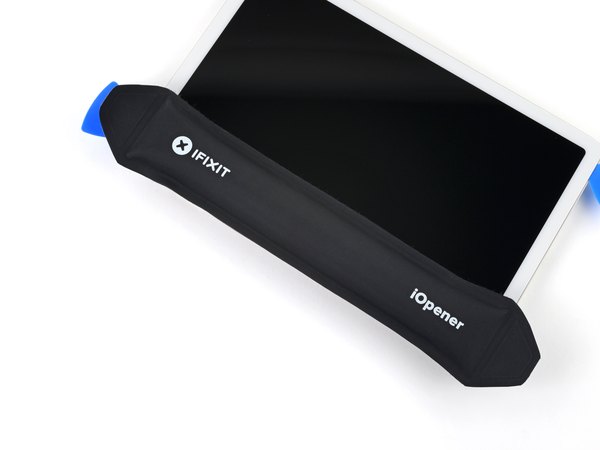

در آخر، کیسه حرارتی رو دو دقیقه روی لبه بالایی تبلت بذار.

اگه چسب‌ها هنوز سفت بودن، یه مقدار دیگه بهشون حرارت بده.

دوربین سلفی و سنسورها وسط این لبه قرار دارن. تو این قسمت فقط و فقط باید 3 میلی‌متر از پیک رو وارد کنی، وگرنه فلت‌ها پاره می‌شن.

اینجا هم می‌تونی روی پیک خط بکشی تا حواست باشه.

← برای اینکه اشتباه نکنی، یه تیکه چسب کاغذی به طول حدود 6.5 سانت دقیقا وسط لبه بالایی بچسبون تا بدونی اونجا منطقه خطره.

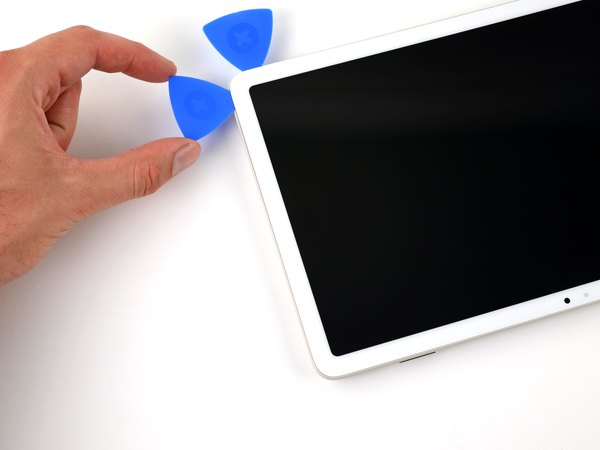

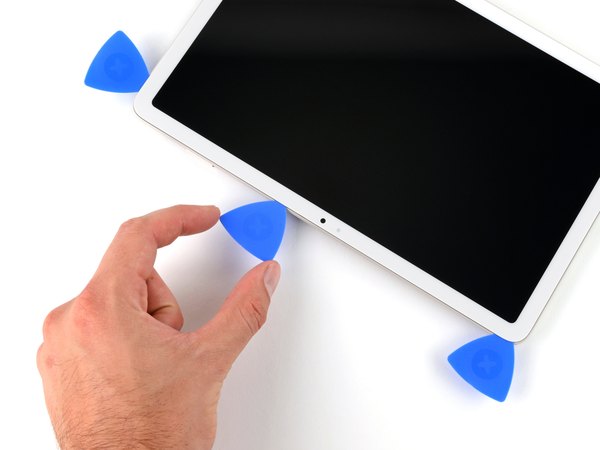

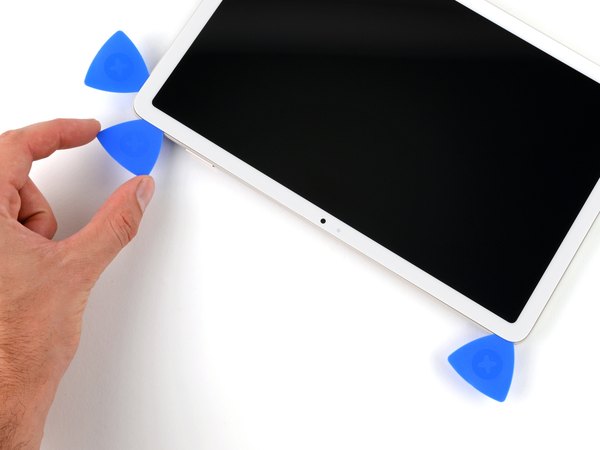

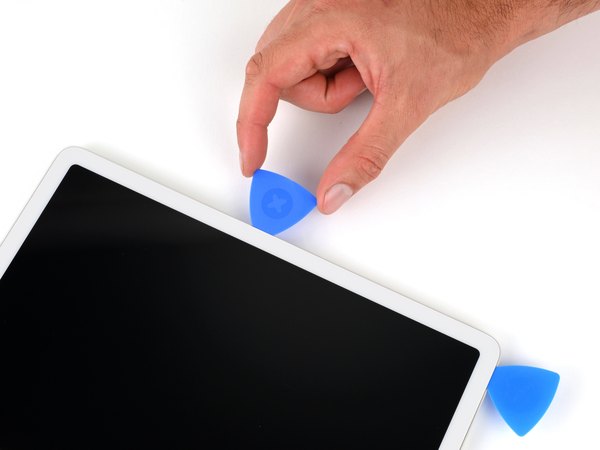

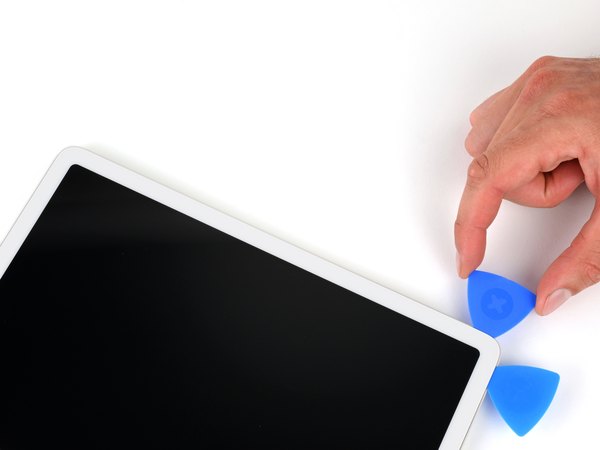

پنجمین پیک رو از گوشه بالا سمت راست وارد کن. پیک رو به سمت دوربین سلفی بکش. وقتی حدود 3 سانت به دوربین مونده بود، وایستا. حالا پیک رو بیار بیرون و فقط به اندازه 3 میلی‌متر واردش کن و از روی دوربین سلفی ردش کن. وقتی 3 سانت از دوربین فاصله گرفتی، دوباره پیک رو تا 6 میلی‌متر بده تو و مسیرت رو تا گوشه بالا سمت چپ ادامه بده.

صفحه رو اصلا بیشتر از 90 درجه باز نکن، چون فلت‌های دوربین و سنسور خیلی کوتاهن و سریع پاره می‌شن.

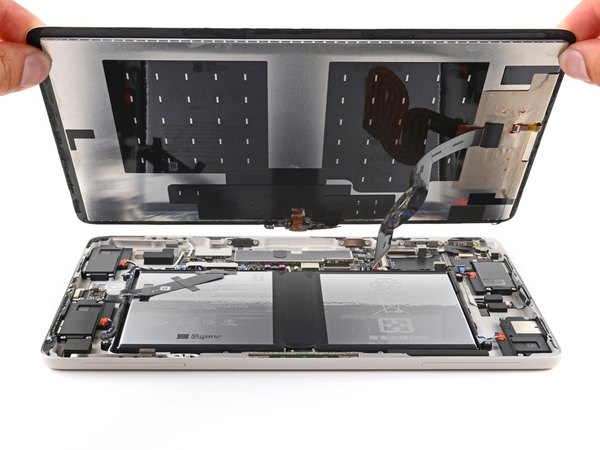

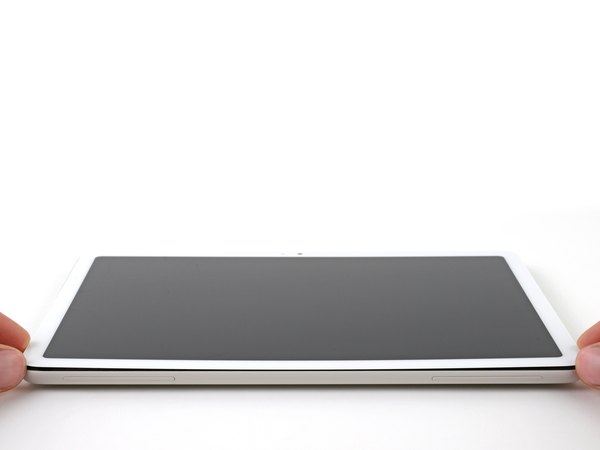

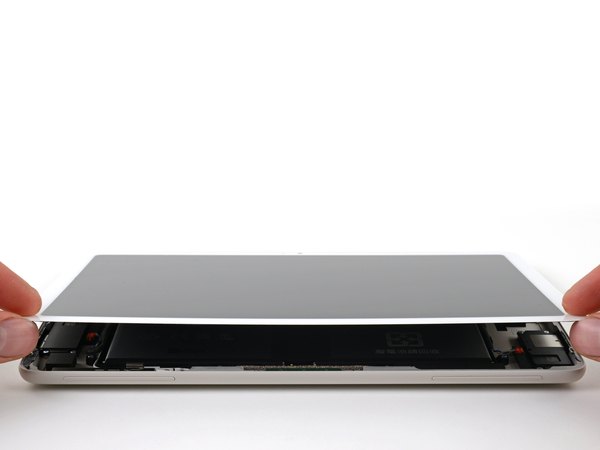

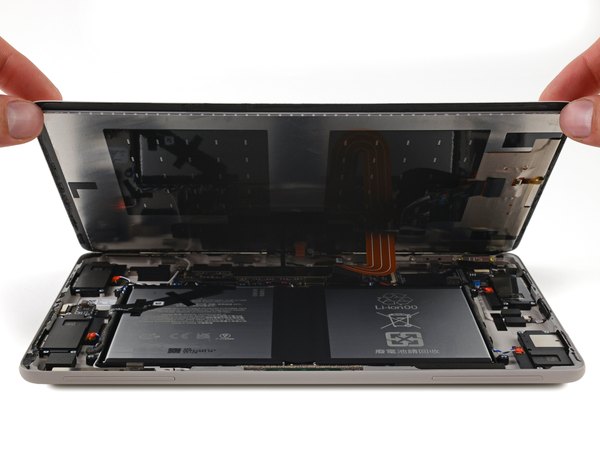

دو تا گوشه پایینی صفحه رو با دست بگیر و خیلی آروم بلندش کن.

اگه حس کردی صفحه یه جا گیره، فشار نیار؛ با پیک همون قسمت رو دوباره بکش تا چسبش باز بشه.

صفحه رو فقط به قدری باز کن که بتونی فلت‌هایی که به فریم وصلن رو ببینی و بهشون دسترسی داشته باشی.

موقع بستن، حتما قبل از اینکه صفحه رو محکم کنی، محافظ‌های روی چسب‌های جدید رو بردار.

تو سه مرحله بعدی باید با یه دستت صفحه رو نیمه‌باز نگه داری و با دست دیگه‌ت کار کنی.

اگه نگه داشتن صفحه سخته، می‌تونی از داک تبلت به عنوان تکیه‌گاه استفاده کنی.

با یه پنس، چسب مشکی رنگ روی کانکتور کابل تصویر رو آروم بکن و بردار.

چندتا نکته برای زمان بستن تبلت:

اگه این چسب خراب شده بود و تو ابزارات چسب جدید داری، حتما عوضش کن. بهترین زمان برای تست تبلت همون موقعیه که هنوز فریم رو چسب نزدی. روشنش کن، تاچ و تصویر رو چک کن و بعد دوباره خاموشش کن.

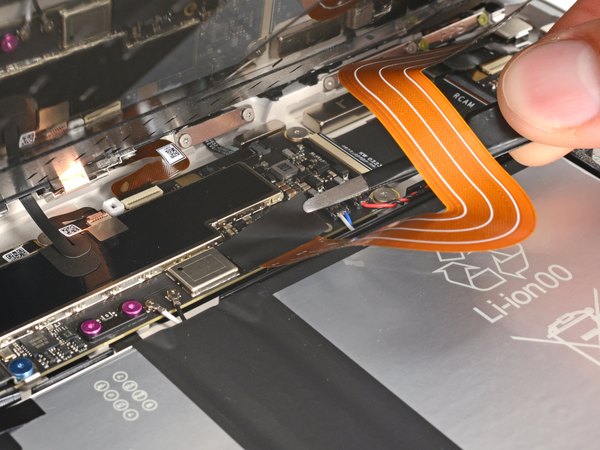

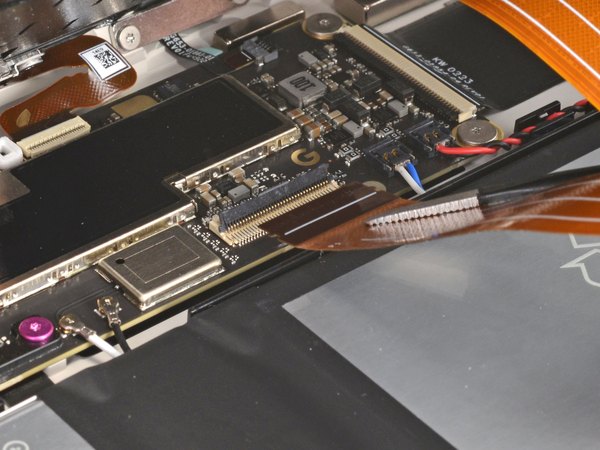

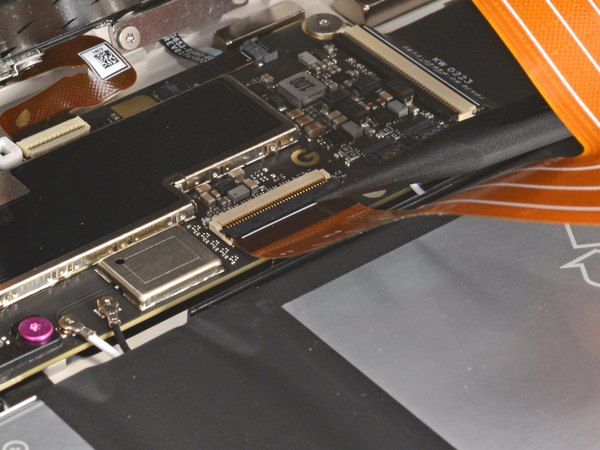

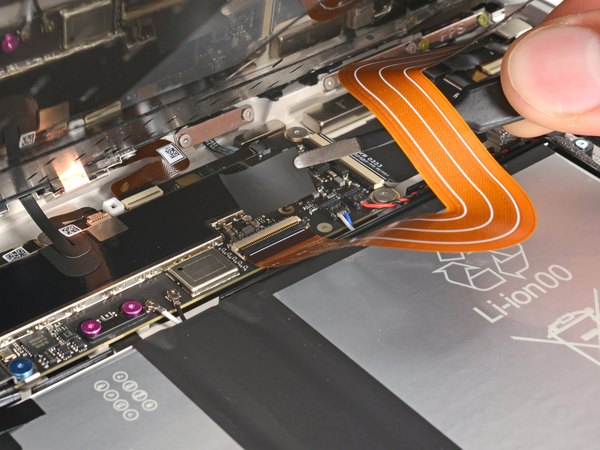

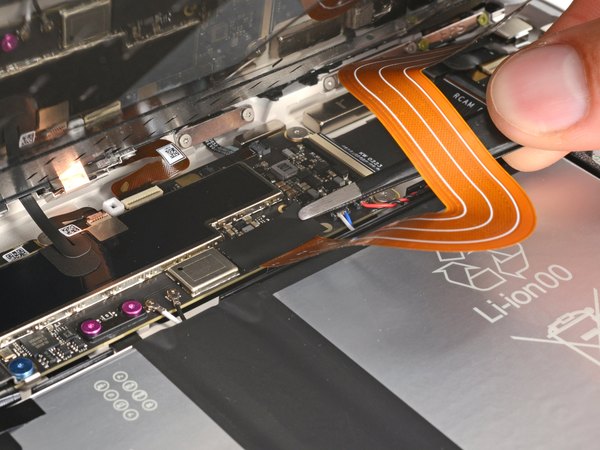

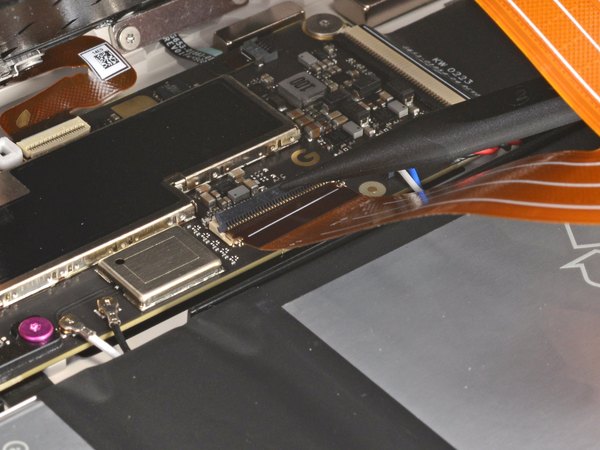

با نوک اسپاجر یا یه ناخن، زبانه قفل کوچیک کانکتور ZIF تصویر رو (از همون سمتی که فلت وارد شده) به سمت بالا اهرم کن. حالا با پنس یا انگشتت، فلت رو مستقیم به سمت بیرون بکش تا از سوکتش دربیاد.

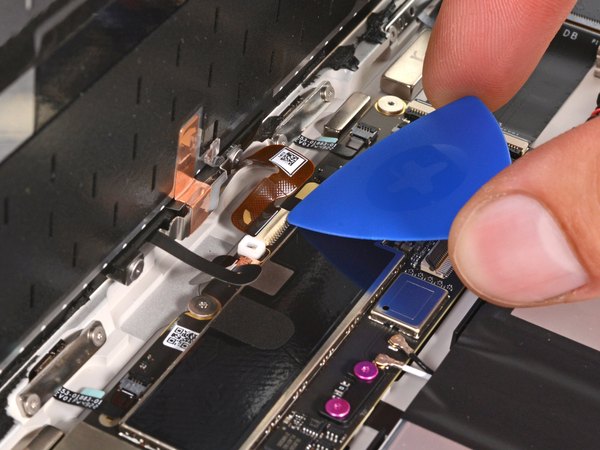

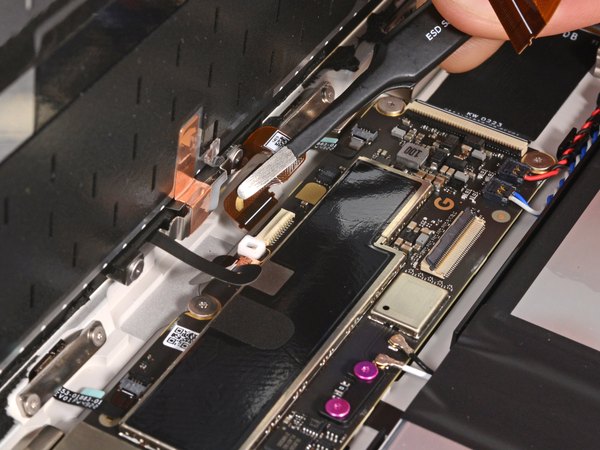

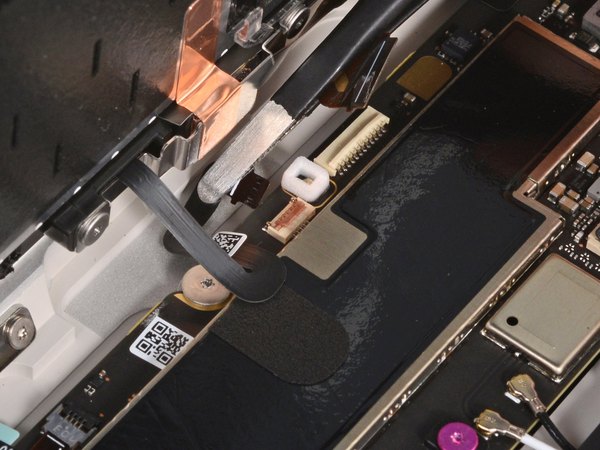

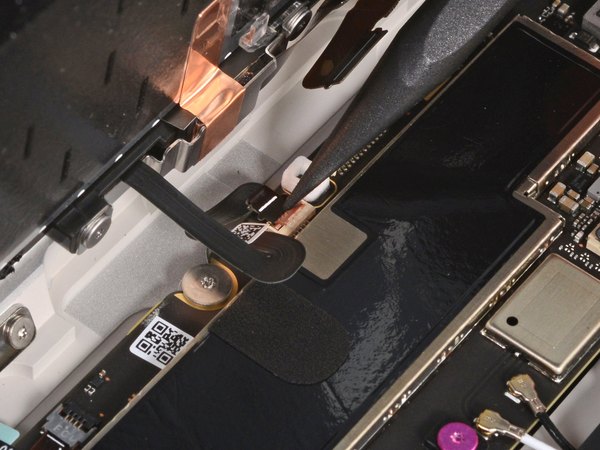

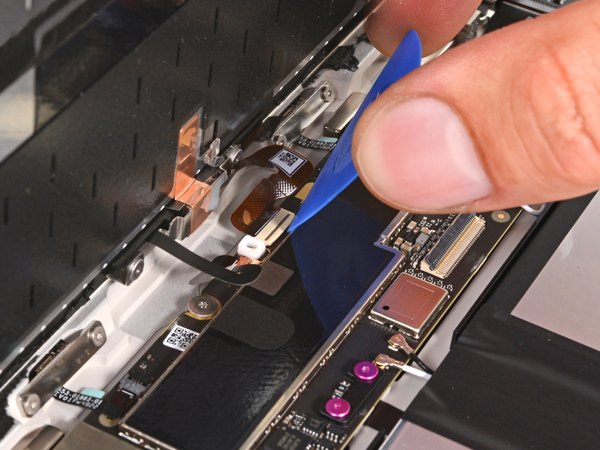

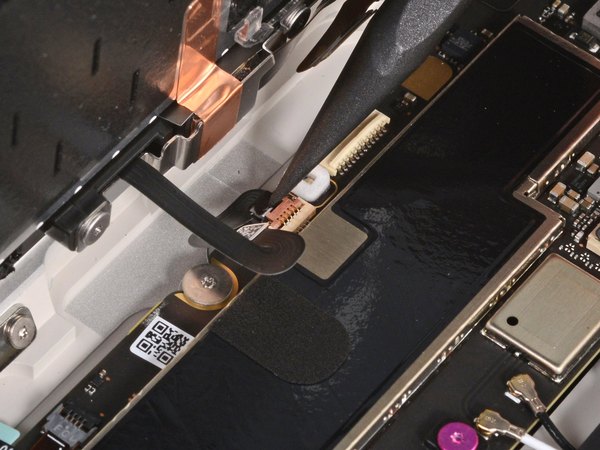

با یه پیک بازکننده، زبانه قفل کانکتور ZIF دوربین سلفی رو (از سمتی که مخالف فلته) به بالا بزن. با پنس، فلت رو مستقیم از داخل سوکت بیرون بکش.

موقع جا زدن دوباره‌ش خیلی مراقب باش، چون این کابل خیلی ظریفه و جای کمی برای خم شدن داره. با پنس کانکتور رو راهنمایی کن داخل و زبانه قفل رو ببند.

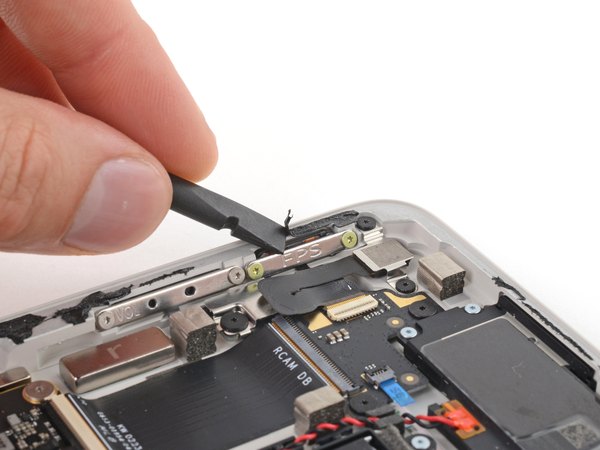

با نوک اسپاجر یا ناخنت، زبانه قفل کانکتور سنسور جلویی رو بزن بالا. با پنس، فلت رو مستقیم بکش بیرون.

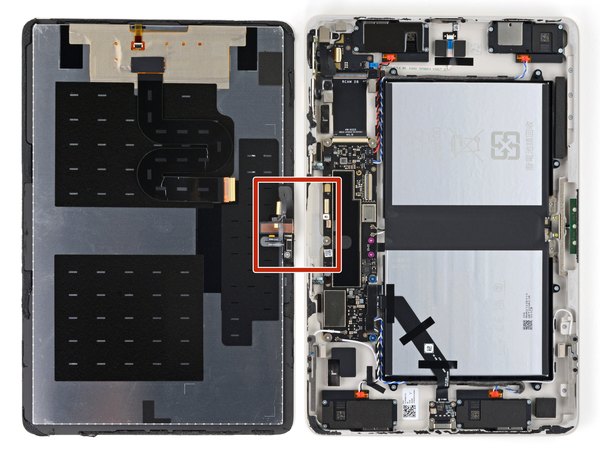

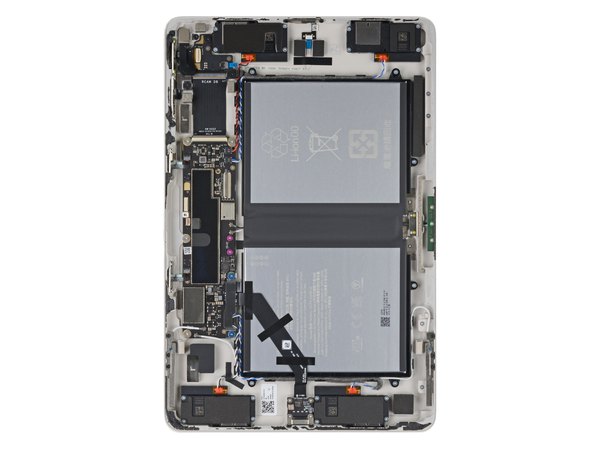

خب، حالا که همه فلت‌ها جدا شدن، می‌تونی صفحه نمایش رو به طور کامل از روی بدنه برداری.

این مرحله و مرحله بعدی رو حتما با دقت انجام بده تا فریم برای چسب‌کاری مجدد تمیز بشه.

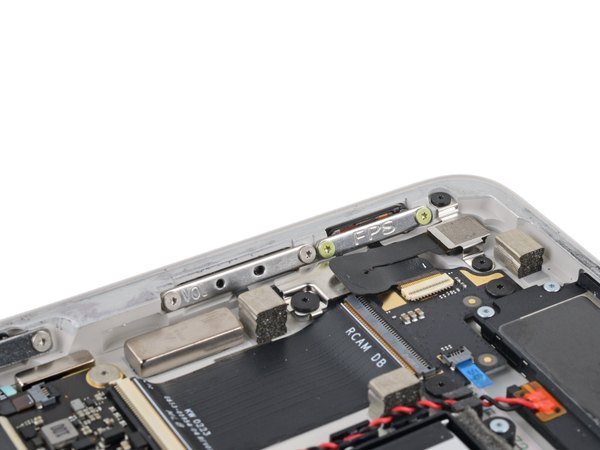

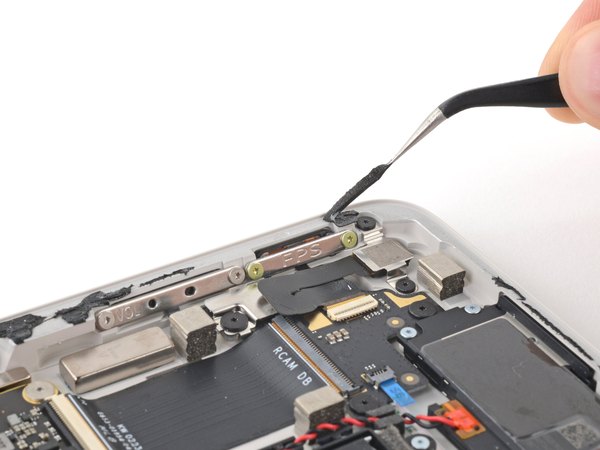

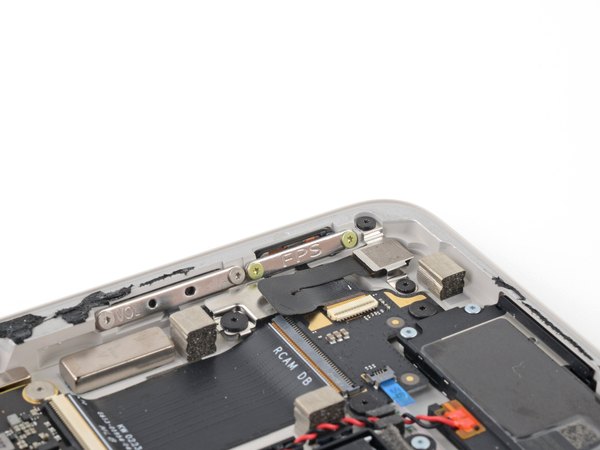

با قسمت تخت اسپاجر، لبه چسب‌های باقی‌مونده روی فریم رو یه خورده بخراش تا بتونی با دست بگیریشون. با پنس یا انگشتت، تیکه‌های بزرگ چسب رو بکن و جدا کن. این کار رو دور تا دور فریم انجام بده تا هیچی نمونه.

اگه می‌خوای همون صفحه قبلی رو نصب کنی، حتما چسب‌های روی خود ال‌سی‌دی رو هم تمیز کن.

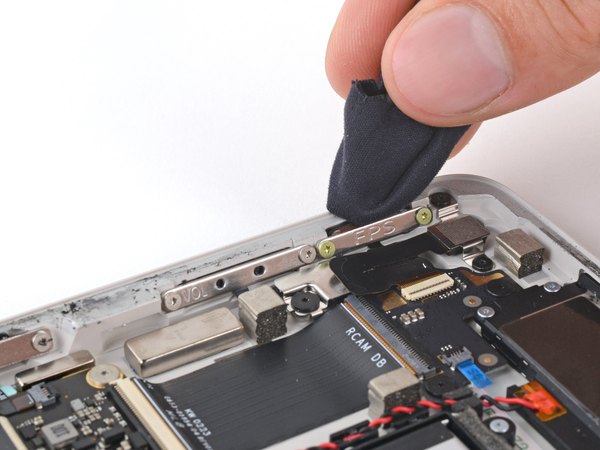

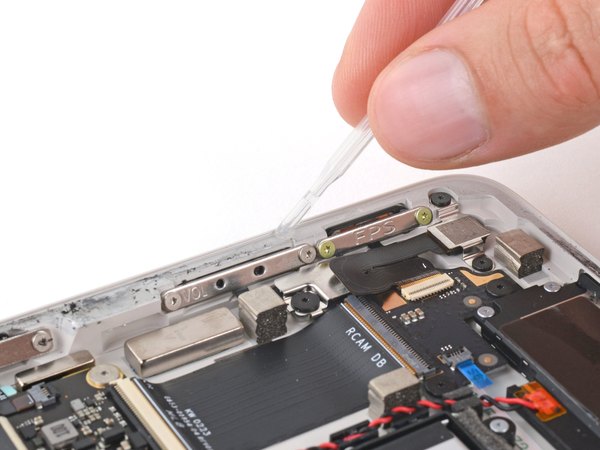

با قطره‌چکان یا سرنگ، چند قطره الکل ایزوپروپیل (بالای 90 درصد) روی لبه‌های فریم بریز. یه پارچه میکروفایبر رو دور سر تخت اسپاجر بپیچ و لبه‌ها رو حسابی بساب تا تمیز و براق بشن. هر جا لازم بود بازم الکل بریز.

باز هم تکرار می‌کنم، لبه‌های خود صفحه نمایش رو هم اگه تعویض نمی‌کنی، به همین روش تمیز کن.

پیچ‌های این تبلت از نوع Torx Plus هستن، اما با Torx معمولی هم می‌شه بازشون کرد. فقط موقع باز کردن فشار عمودی به پیچ بیار تا هرز نشه.

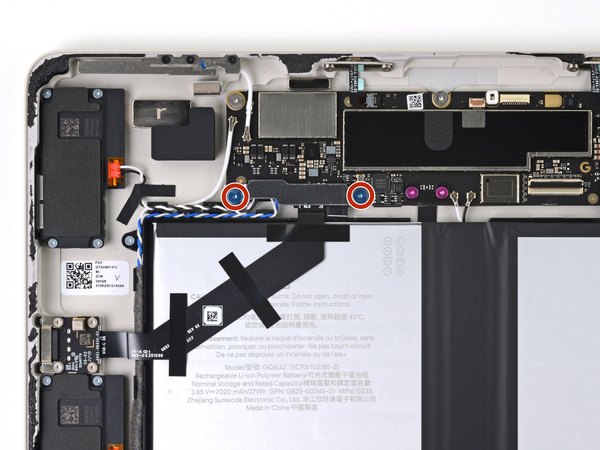

← با پیچ‌گوشتی 3IP Torx Plus، دو تا پیچ 2.6 میلی‌متری شیلدی که روی کانکتورهای باتری، پورت USB-C و اسپیکرهاست رو باز کن.

اگه از سری‌های Torx معمولی استفاده می‌کنی، سایز T3 بهترین گزینه‌ست. اگه لق می‌زد، T4 رو امتحان کن.

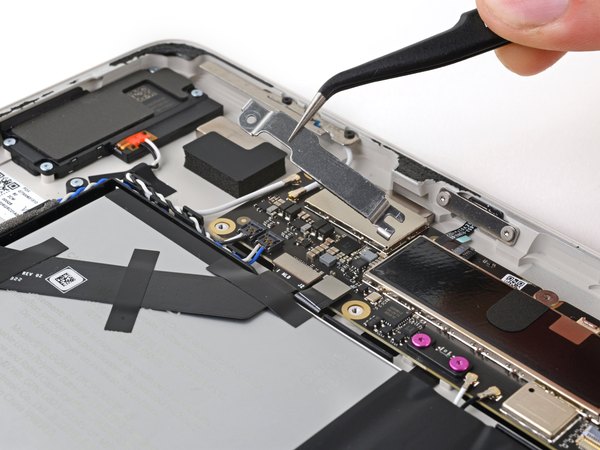

شیلد محافظ رو از جاش بردار.

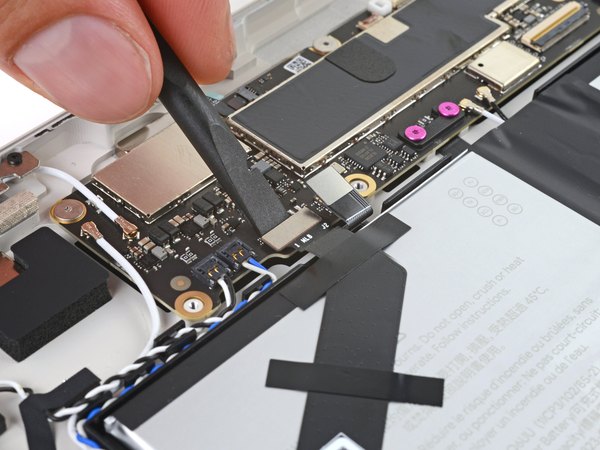

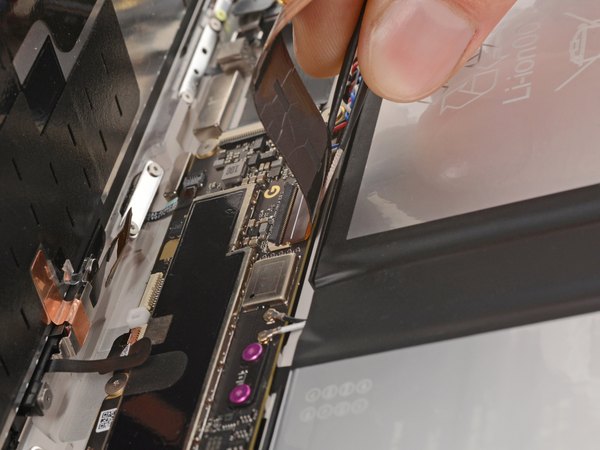

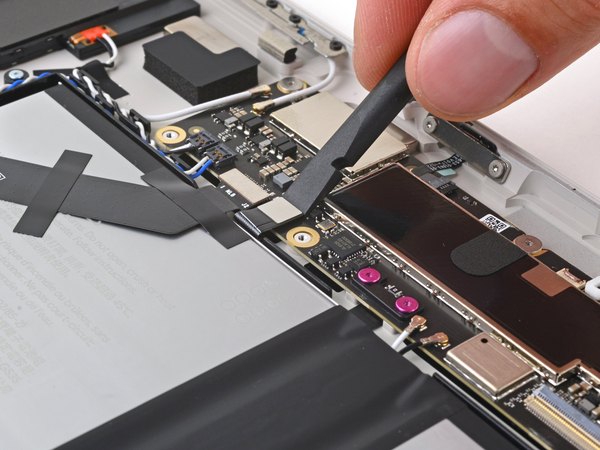

با سر تخت اسپاجر برو زیر کانکتور فشاری باتری و به سمت بالا اهرمش کن تا از برد جدا بشه.

برای جا زدن این کانکتور، اول اون رو دقیق تنظیم کن روی سوکتش و یه طرفش رو فشار بده تا تق صدا بده، بعد طرف دیگه‌ش رو جا بزن.

وصل کردن فلت تصویر وقتی که باتری هنوز تو مداره، ریسک اتصالی و آتش‌سوزی داره.

موقع بستن تبلت، این مراحل رو به ترتیب طی کن تا ایمن باشی:

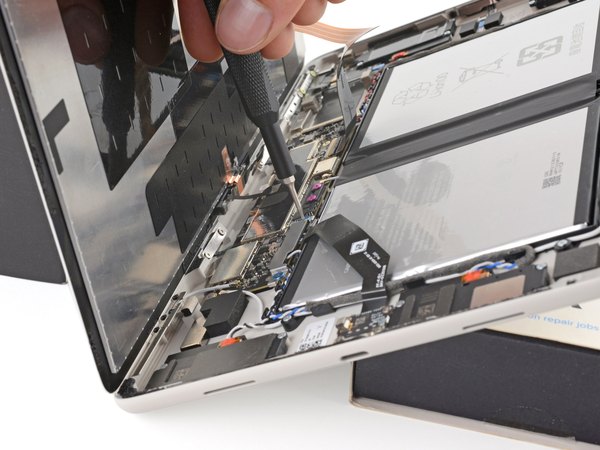

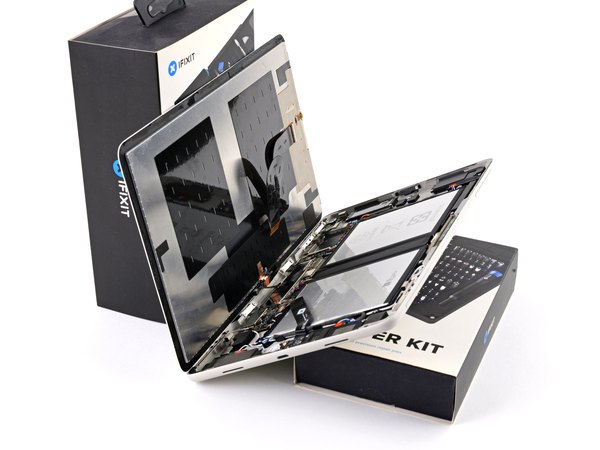

لبه پایینی تبلت رو به یه جعبه تکیه بده. صفحه رو باز کن تا جایی که با زاویه 90 درجه بایسته. اول کانکتور ZIF سنسور کوچیک جلویی رو وصل کن. بعد کانکتور پهن تصویر رو جا بزن. و در نهایت کانکتور باتری رو وصل کن.

← با پیچ‌گوشتیت دو تا پیچ 2.6 میلی‌متری رو ببند تا شیلد کانکتورها محکم بشه.

بعد از این کار، می‌تونی با خیال راحت بقیه مراحل بستن رو انجام بدی.

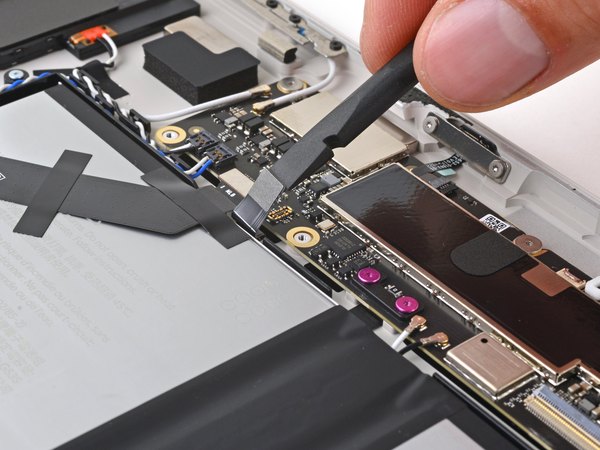

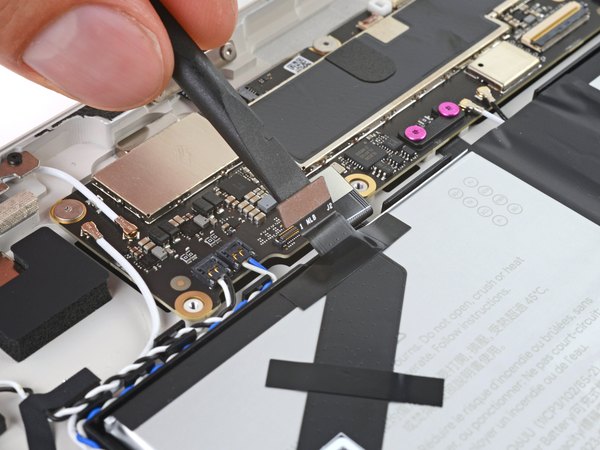

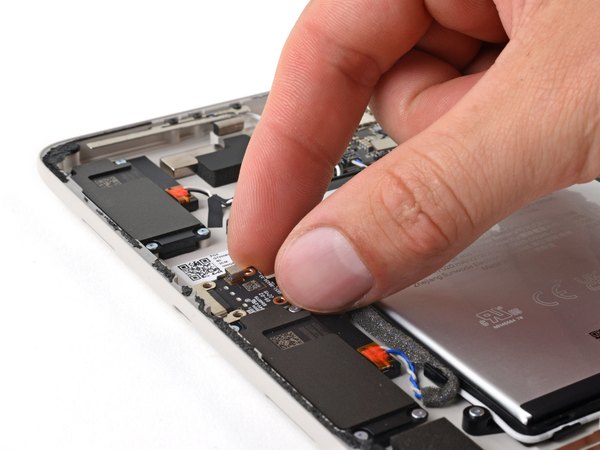

حالا با سر تخت اسپاجر برو زیر کانکتور فشاری پورت USB-C و اون رو به سمت بالا اهرم کن تا آزاد بشه.

تو این مرحله خیلی مراقب باش که ابزارت به باتری نخوره و سوراخش نکنه.

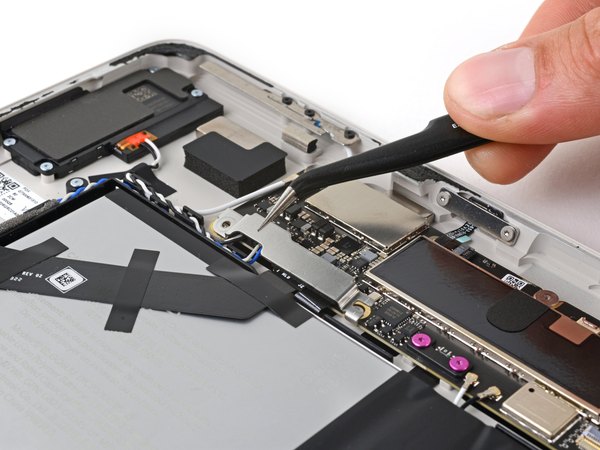

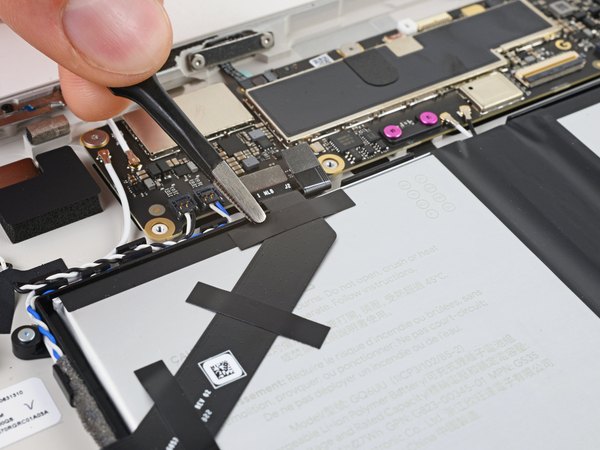

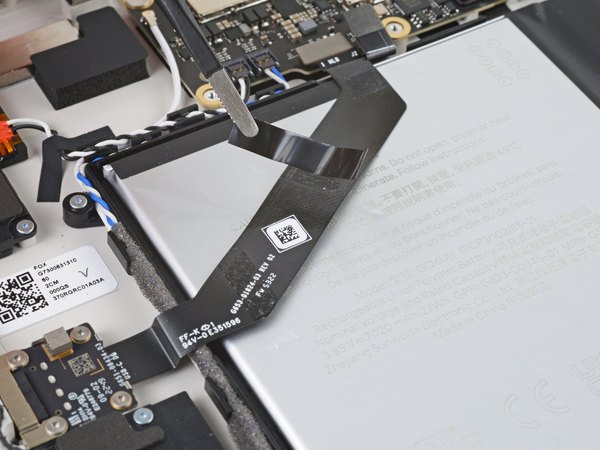

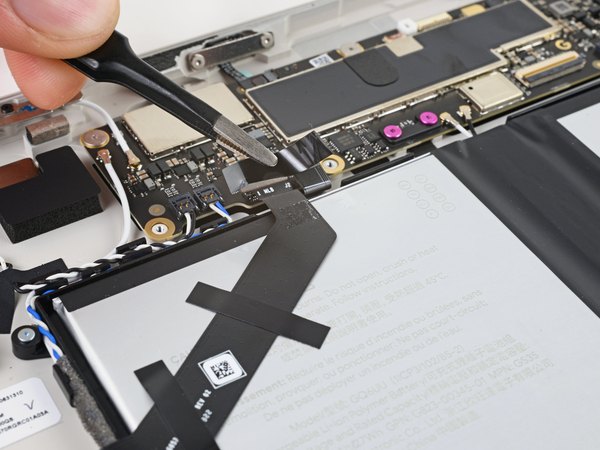

با پنس سرتخت یا انگشتات، اون سه تا نوار چسبی که کابل پورت USB-C رو روی باتری محکم نگه داشتن، بکن و بردار.

موقع سرهم کردن، اگه این چسب‌ها هنوز چسبندگی داشتن، دوباره ازشون استفاده کن. اگه نه، می‌تونی چند تا نوار باریک از چسب برق ببری و کابل رو به باتری محکم کنی.

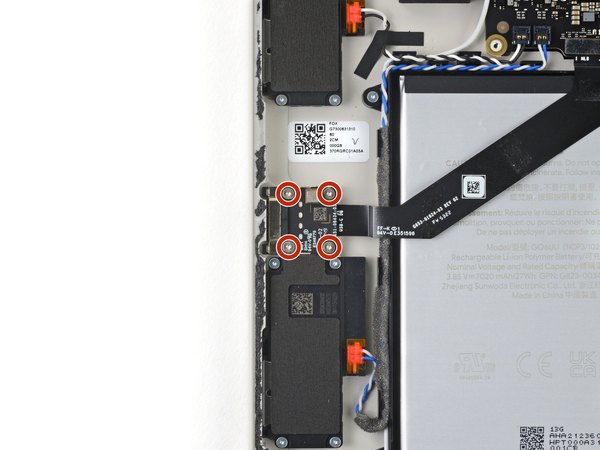

← با همون پیچ‌گوشتی 3IP Torx Plus، چهار تا پیچ 3.2 میلی‌متری که خود پورت USB-C رو سر جاش نگه داشتن رو باز کن.

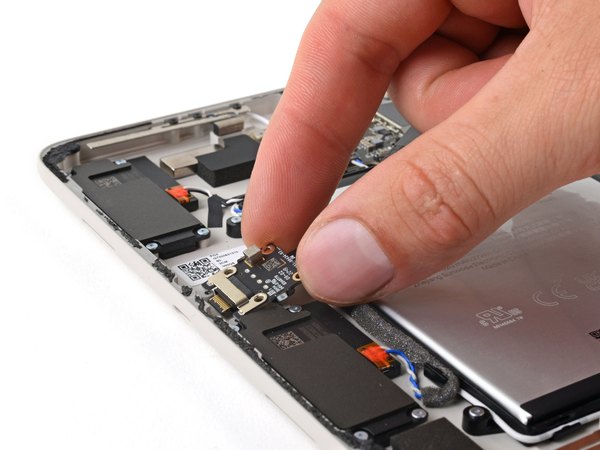

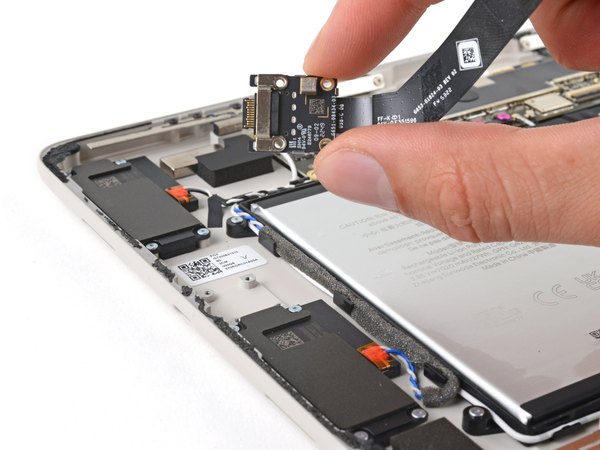

حالا خیلی راحت پورت USB-C رو از جایگاهش روی فریم بکش بیرون.

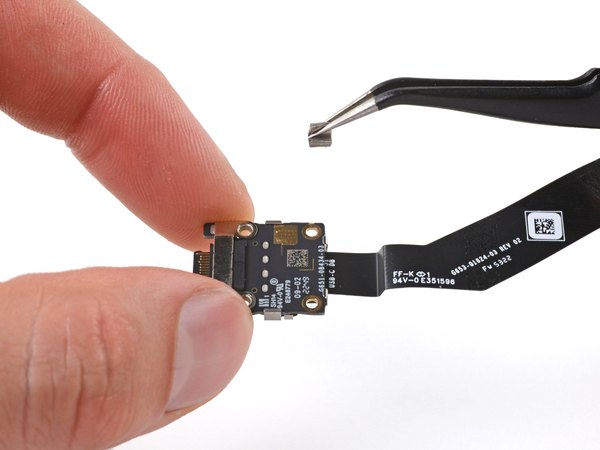

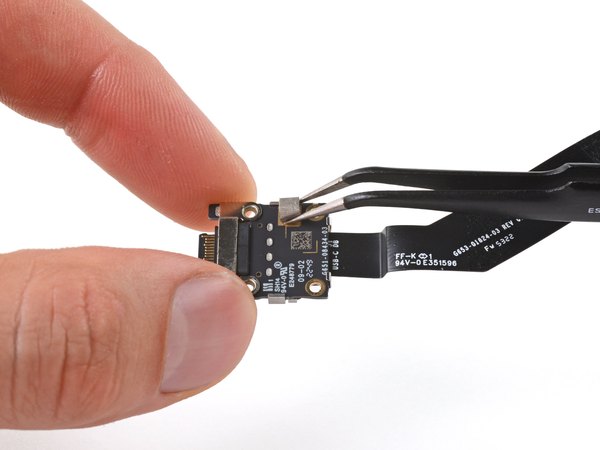

یه فوم رسانا روی قسمت بالایی پورت USB-C هست؛ اون رو بکن و روی پورت جدیدت بچسبون.

خسته نباشی! تونستی با موفقیت پورت شارژ تبلت گوگل پیکسل رو خارج کنی. حالا فقط کافیه پورت جدید رو سر جاش بذاری و تموم این مراحل رو به صورت برعکس انجام بدی تا تبلتت دوباره بدون مشکل شارژ بشه. یادت نره قبل از اینکه فریم رو چسب بزنی، حتما یه بار کابل شارژ رو بهش وصل کنی تا از درست کار کردن پورت جدید مطمئن بشی.
