آموزش تست و تعویض ترموستات دیفراست فریزر سامسونگ

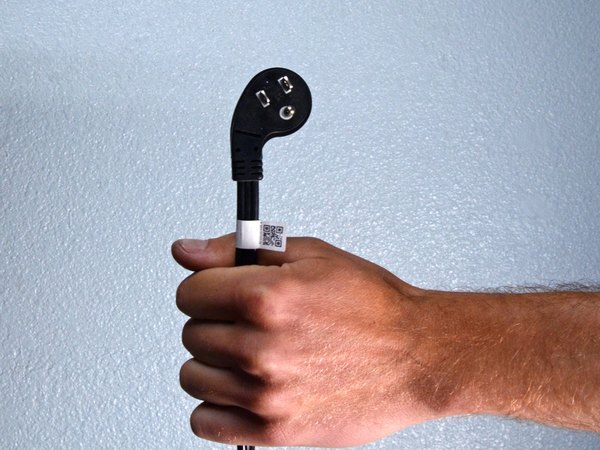

قبل از اینکه کار تعمیر رو شروع کنی، حتما دوشاخه یخچال رو از پریز بکش تا خیالت از بابت ایمنی کاملا راحت باشه.

اگه قصد داری قطعات زیر رو هم تست یا تعمیر کنی، بهتره شیر آب ورودی به یخچال رو هم ببندی و لوله‌اش رو جدا کنی:

موتور فن کندانسور موتور کمپرسور و رله اورلود حرارتی مجموعه شیر برقی ورودی آب

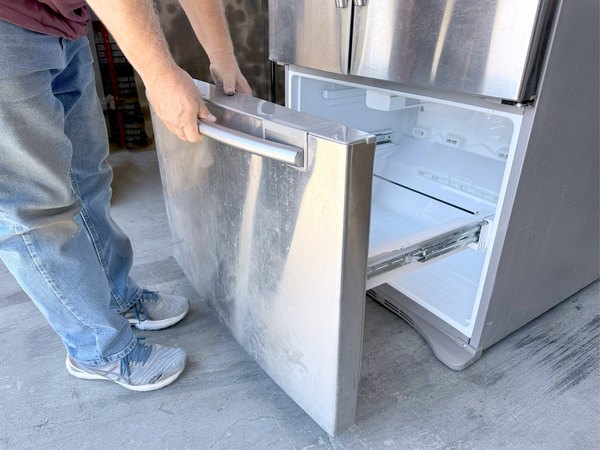

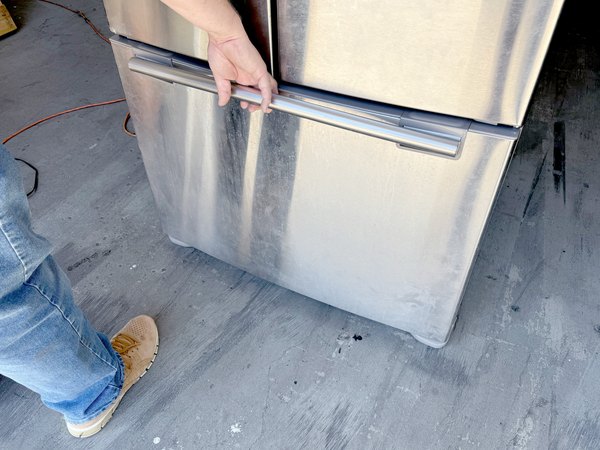

برای شروع، کشوی پایینی فریزر رو به سمت خودت بکش تا کاملا باز بشه.

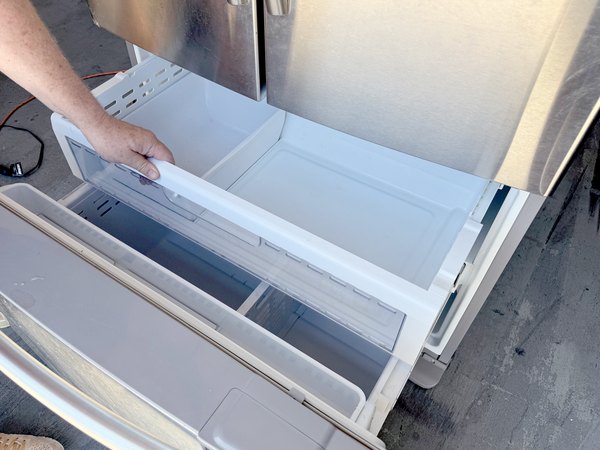

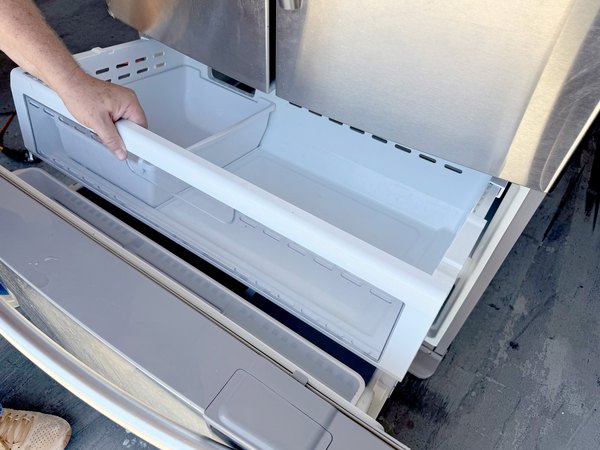

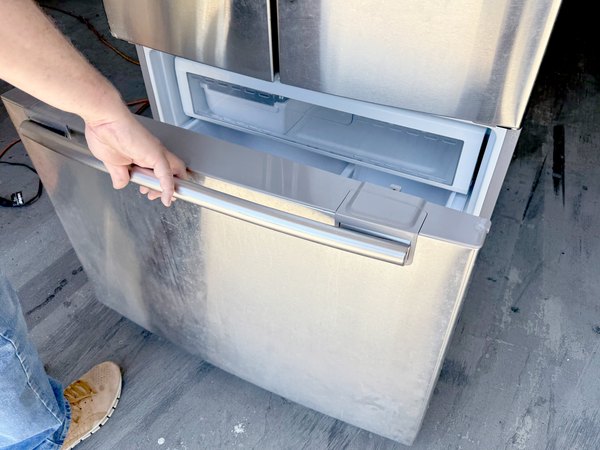

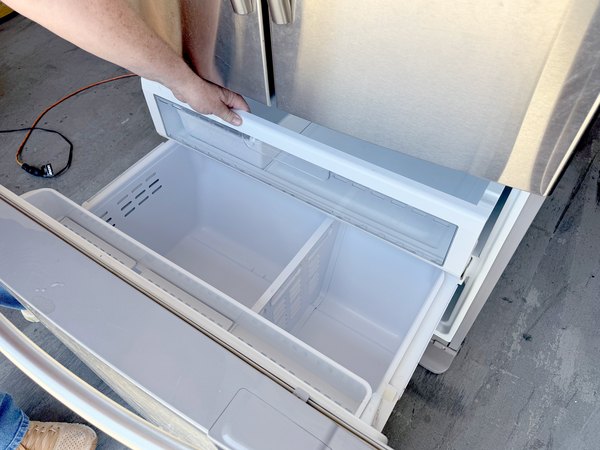

کشوی بالایی فریزر رو تا جایی که جا داره بیرون بکش. حالا لبه جلویی کشو رو کمی به سمت بالا زاویه بده. با یه حرکت ملایم، کل کشو رو به سمت بالا و بیرون بکش تا کاملا از محفظه فریزر خارج بشه و کنارش بذار.

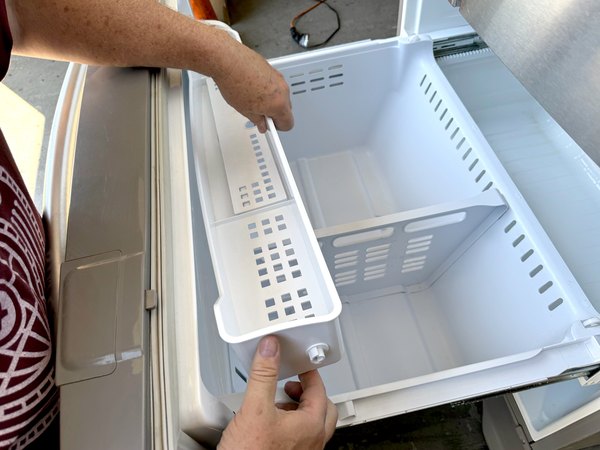

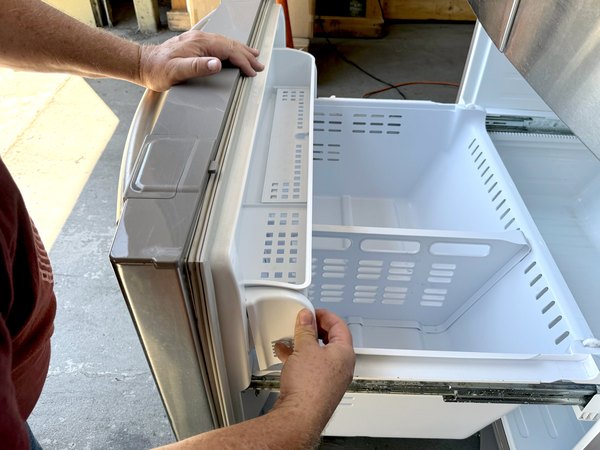

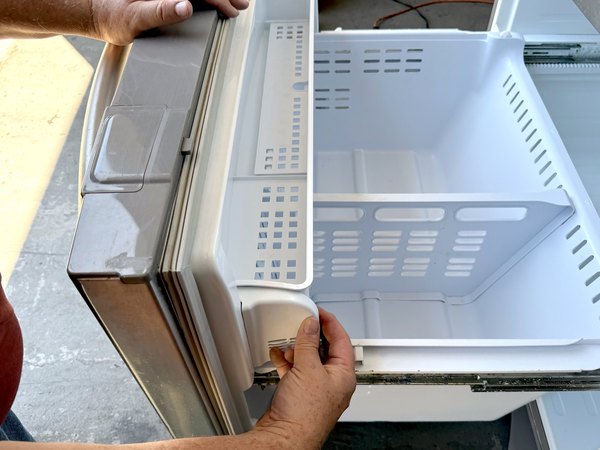

لبه پشتی گیره نگهدارنده لولای سبد رو کمی به سمت بالا کج کن تا از روی ریل کشو آزاد بشه و بتونی برش داری. حالا خیلی راحت سبد کوچیک رو از جاش بلند کن و بیرون بیار.

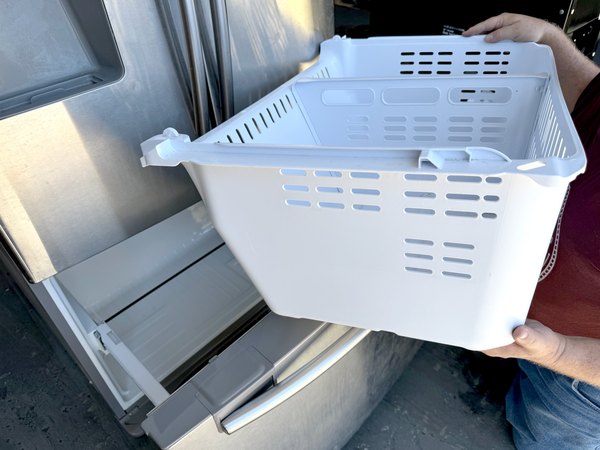

سبد بزرگتر رو از دو طرف بگیر، از داخل قاب کشو به سمت بالا بکش و کاملا از دستگاه خارج کن تا فضای کارت بازتر بشه.

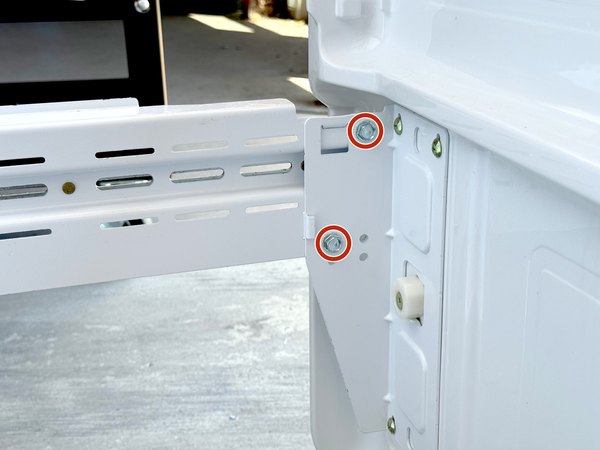

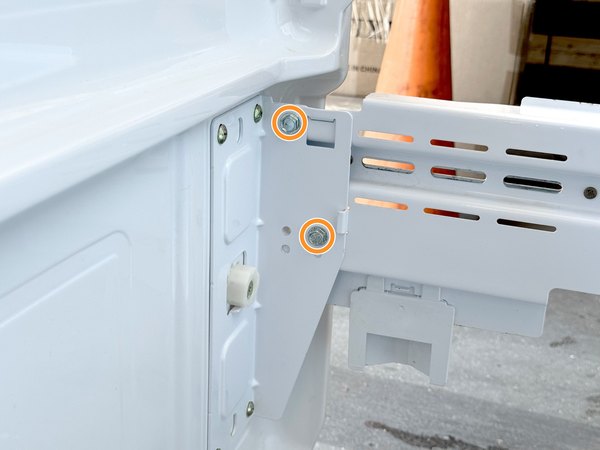

← با استفاده از آچار بکس 3/8 اینچ یا یه آچار تخت، پیچ‌هایی که پنل جلویی کشو رو به ریل سمت راست متصل کردن، باز کن.

← همین کار رو دقیقا برای ریل سمت چپ هم تکرار کن تا هر دو طرف آزاد بشن.

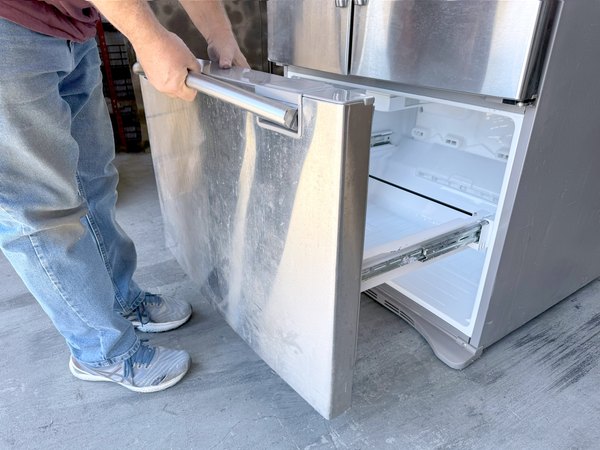

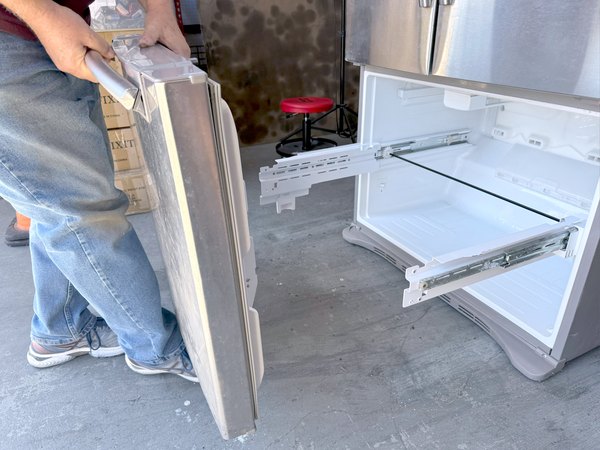

حالا که پیچ‌ها باز شدن، پنل جلویی کشو رو به سمت بالا بکش تا از ریل‌ها جدا بشه. پنل رو کامل بردار و یه جای امن بذار تا خط و خش نیفته.

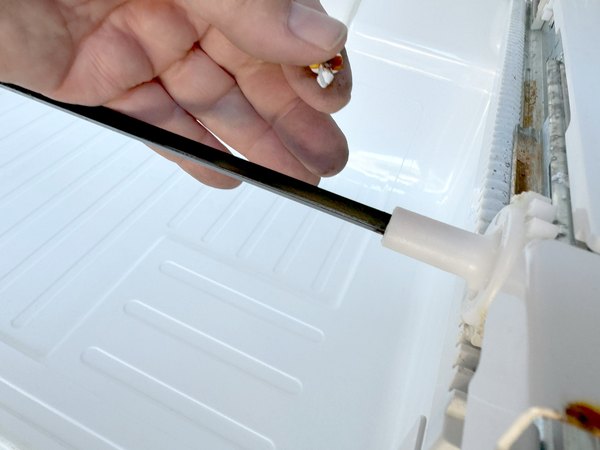

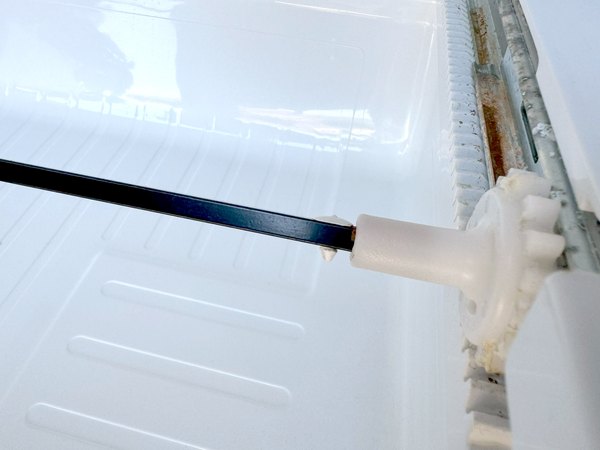

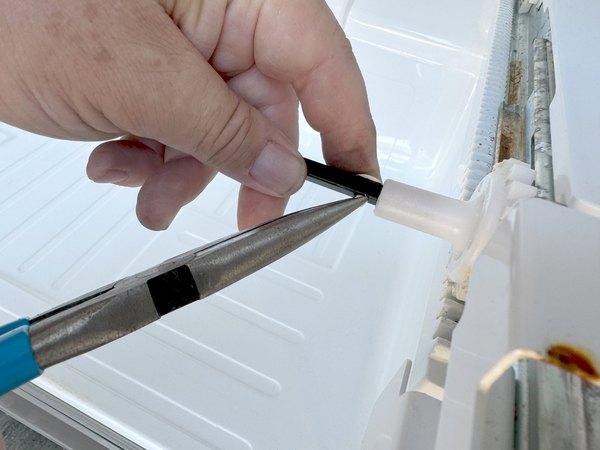

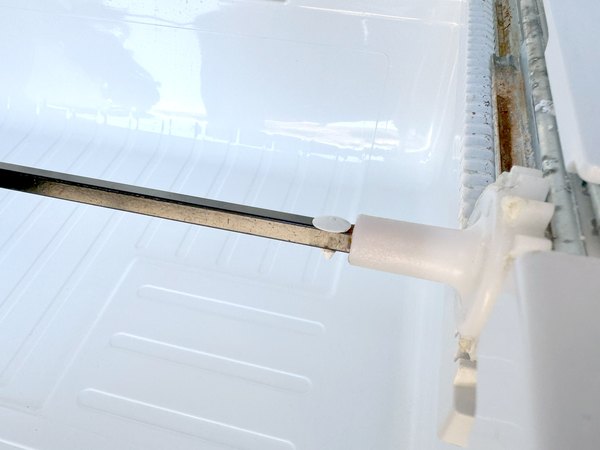

میله رابط ریل‌ها رو کمی بچرخون تا بتونی پین نگهدارنده‌اش رو ببینی. با یه دم‌باریک، دو طرف پین رو فشار بده تا ضامنش آزاد بشه و بتونی درش بیاری.

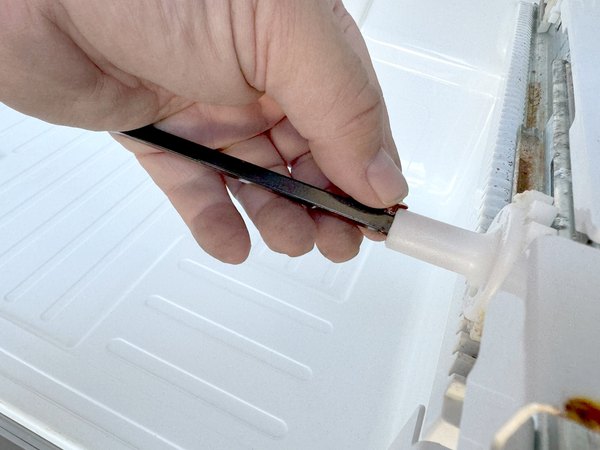

پین نگهدارنده رو کامل از سوراخش بیرون بکش. حالا میله رابط رو به سمت راست هل بده تا سمت چپش آزاد بشه.

در نهایت میله رو به سمت بالا و بعد چپ بکش تا کلا از روی ریل‌ها برداشته بشه.

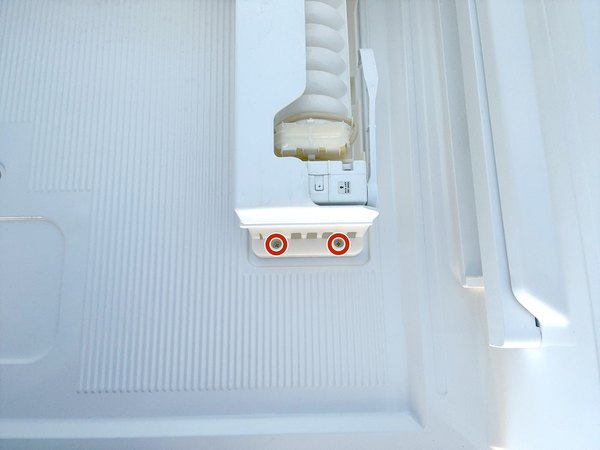

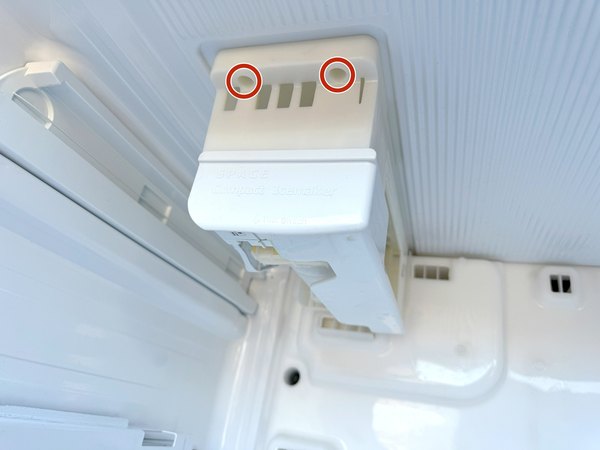

← با یه پیچ‌گوشتی چهارسوی شماره 2، پیچ‌های نگهدارنده یخ‌ساز رو باز کن.

برای اینکه راحت‌تر متوجه بشی، دو تا عکس از زوایای مختلف از همین پیچ‌ها گذاشتیم. دقت کن که کلا دو تا پیچ هستن، نه چهار تا!

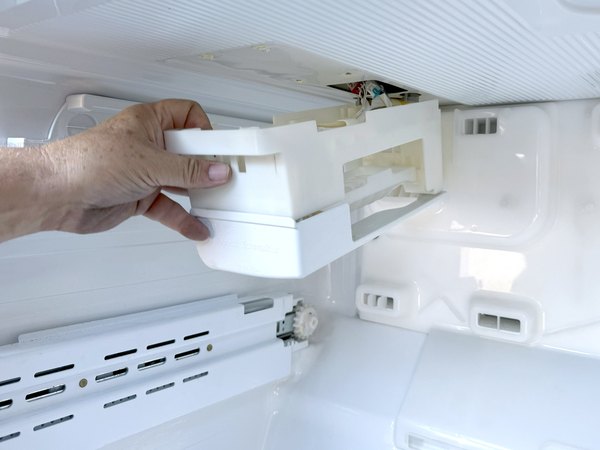

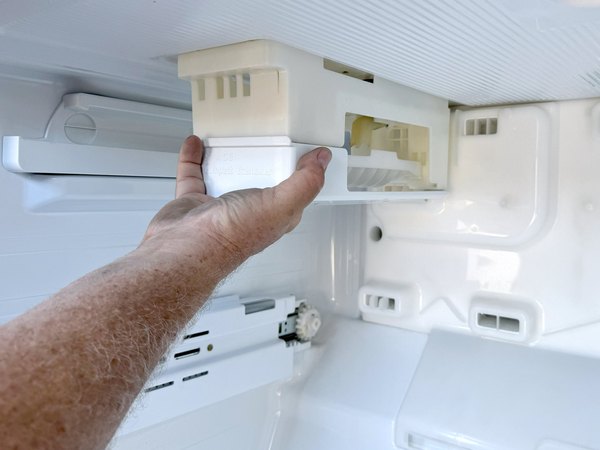

یخ‌ساز رو به موازات سقف فریزر به سمت جلو بکش.

با این کار، یخ‌ساز از گیره‌های سقف فریزر آزاد میشه.

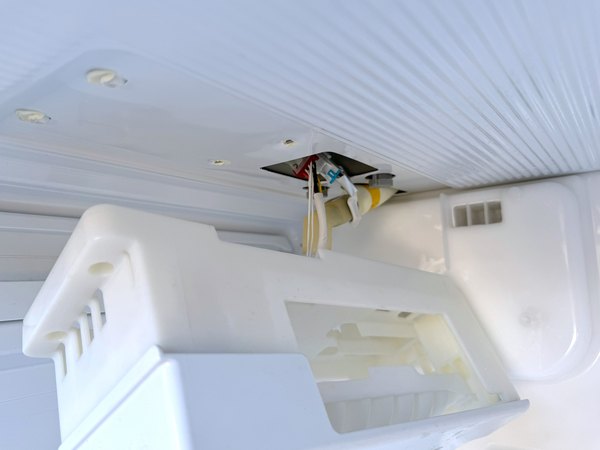

حالا یخ‌ساز رو کمی پایین بیار و با یک دست نگه‌دار تا بتونی سوکت برقش رو به راحتی جدا کنی.

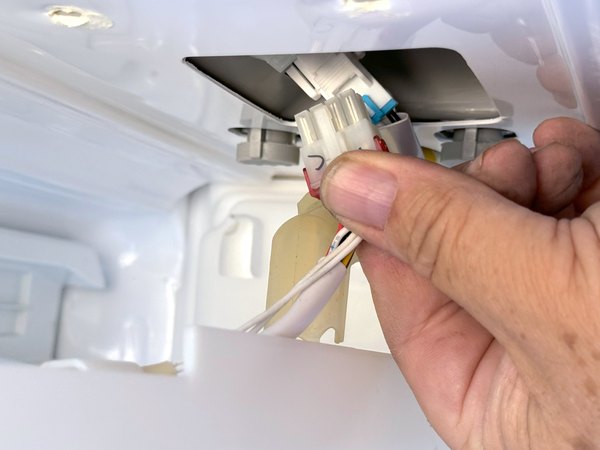

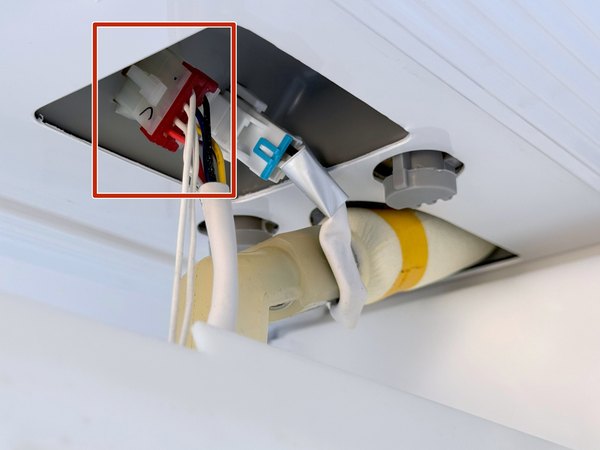

← سوکت یخ‌ساز (همونی که سمت جلو قرار داره) رو بگیر و زبانه قفل‌کننده‌اش رو با انگشت فشار بده.

سوکت رو به سمت بیرون بکش تا ارتباط برق یخ‌ساز کاملا قطع بشه.

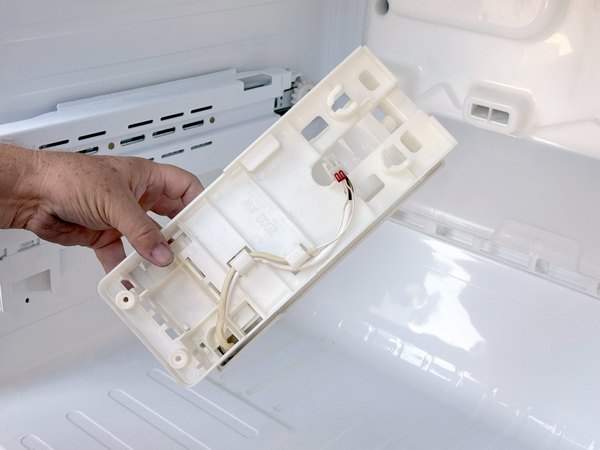

حالا که سیمش جدا شده، یخ‌ساز رو به طور کامل از فریزر بیرون بیار.

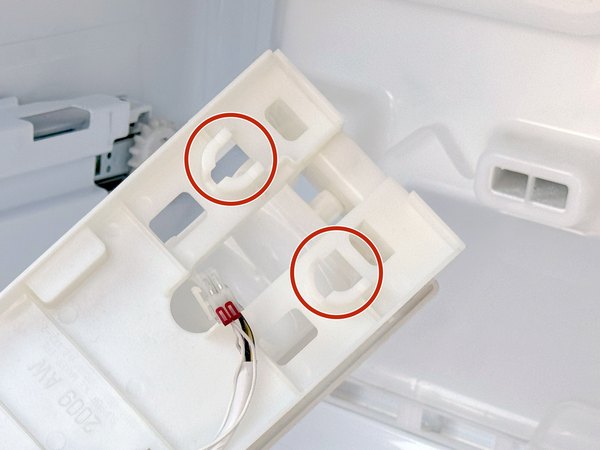

← تو این عکس می‌تونی شیارهایی که روی سقف فریزر برای نصب یخ‌ساز تعبیه شدن رو ببینی؛ موقع بستن دستگاه این عکس به دردت می‌خوره.

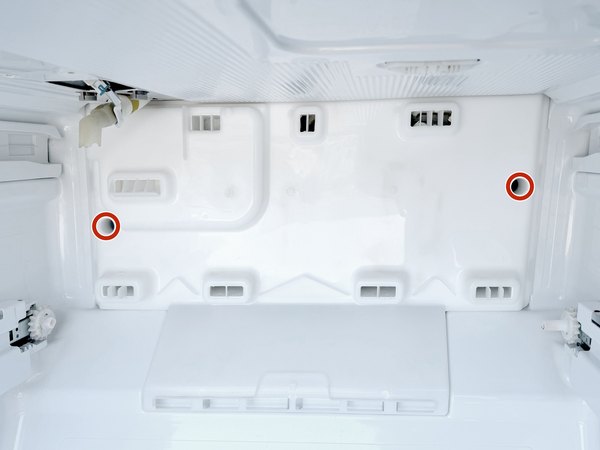

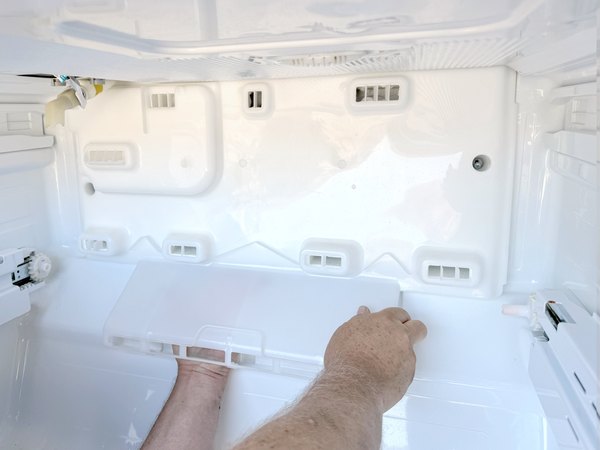

← دوباره پیچ‌گوشتی چهارسوی شماره 2 رو بردار و پیچ‌هایی که کاور اواپراتور (قاب پشتی محفظه فریزر) رو نگه داشتن، باز کن.

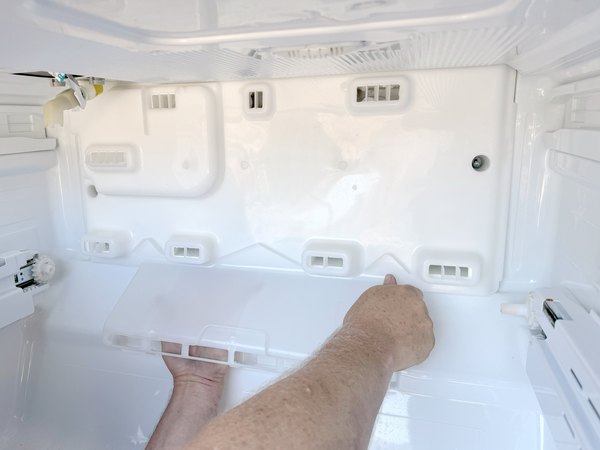

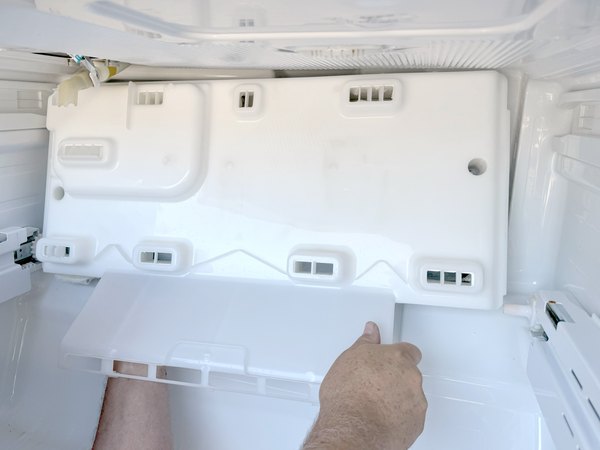

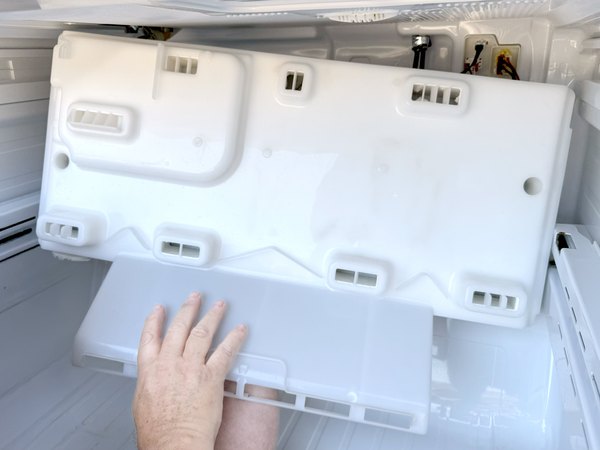

لبه پایینی کاور اواپراتور رو بگیر، کمی بلندش کن و بعد لبه رو به سمت خودت کج کن تا از جاش تکون بخوره.

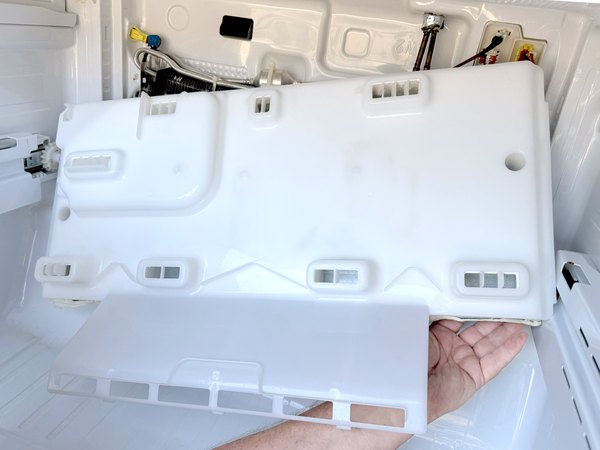

کاور اواپراتور رو یه جوری جابجا کن که بتونی به اتصالات برقی که سمت راست و پشتش قرار دارن، دسترسی پیدا کنی.

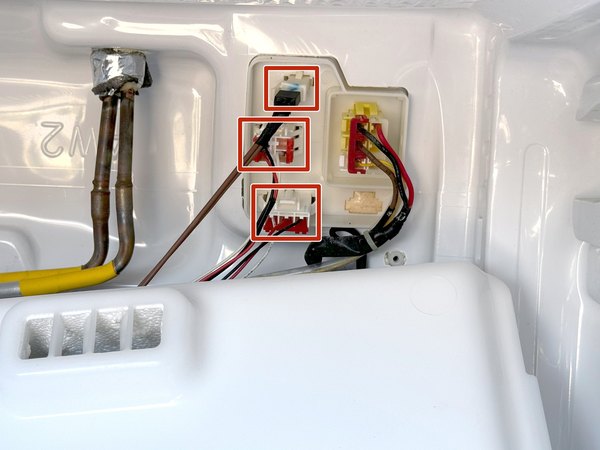

حواست باشه که هنوز نباید کاور رو کامل بیرون بکشی! اول باید سیم‌هایی که گوشه بالا سمت راست فریزر بهش وصل شدن رو با احتیاط جدا کنی.

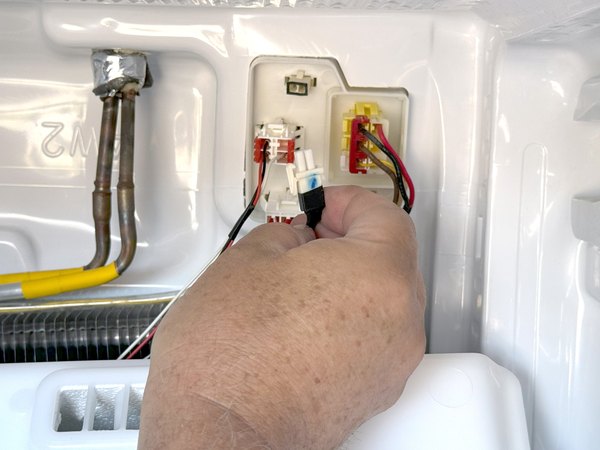

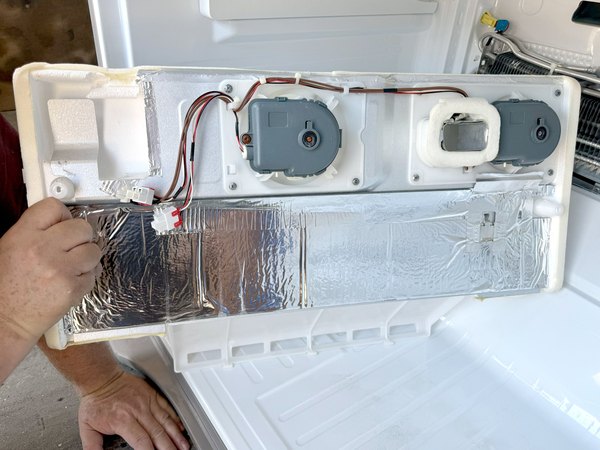

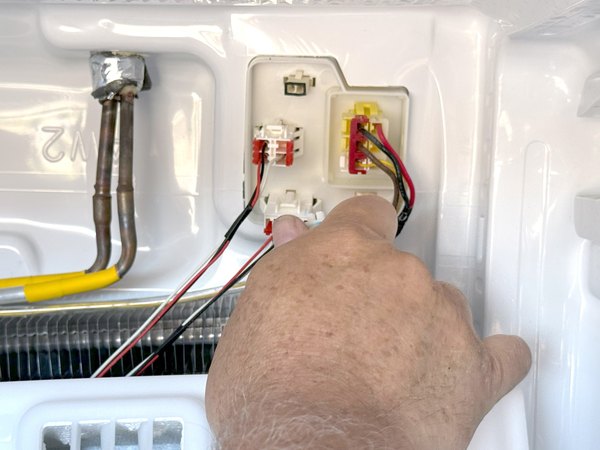

← زبانه روی سوکت‌ها رو فشار بده و آروم اونا رو از هم جدا کن تا سیم‌ها آزاد بشن.

با یک دستت کاور رو از زیر نگه دار تا وزن کاور باعث کشیده شدن و پاره شدن سیم‌ها نشه.

همون‌طور که کاور رو نگه داشتی، بقیه سوکت‌ها رو هم یکی‌یکی جدا کن تا کاور کاملا آزاد بشه.

خب، حالا می‌تونی کاور اواپراتور رو با خیال راحت از داخل فریزر بیرون بیاری و کنار بذاری.

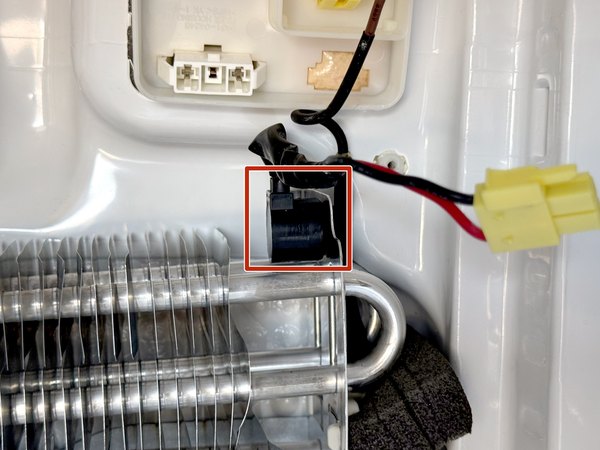

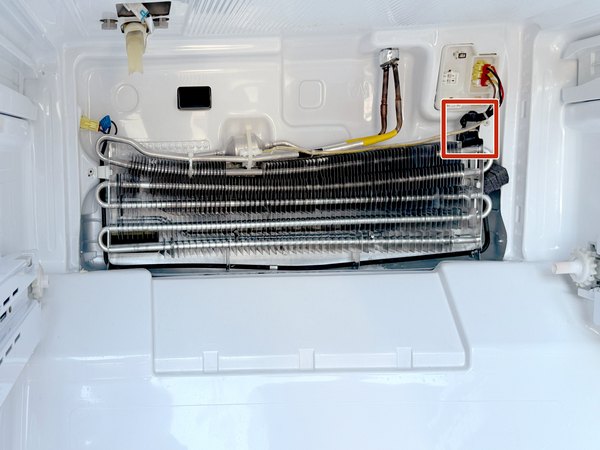

← تو این مرحله می‌تونی ترموستات حد بالا رو ببینی که تو عکس با کادر قرمز رنگ مشخص شده.

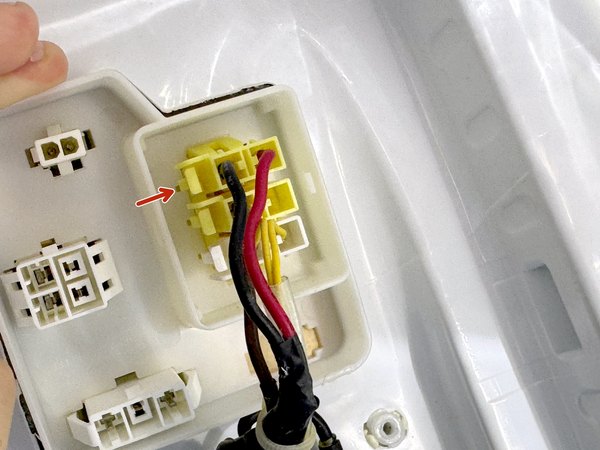

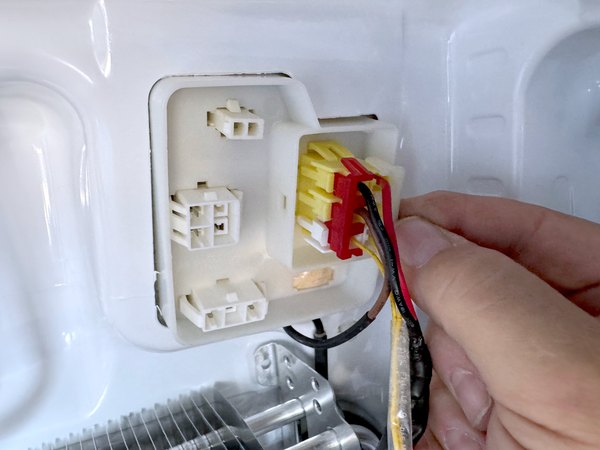

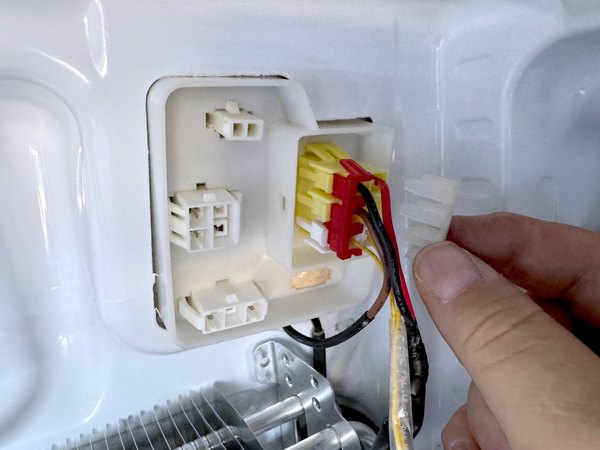

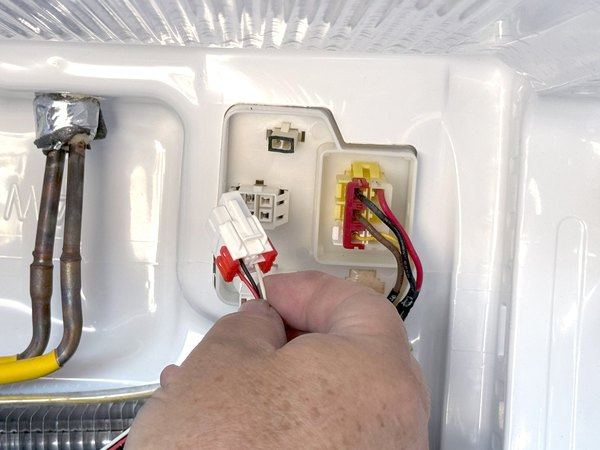

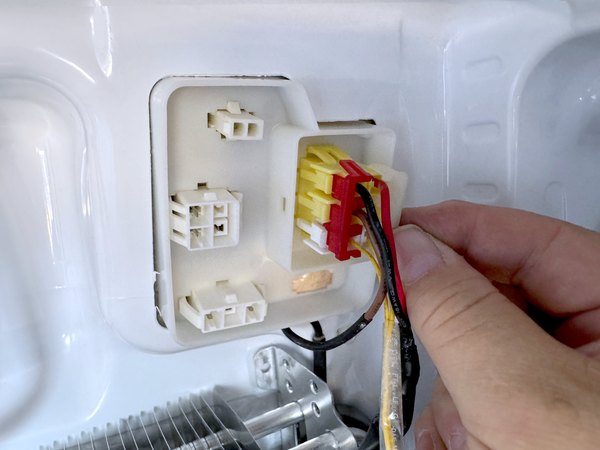

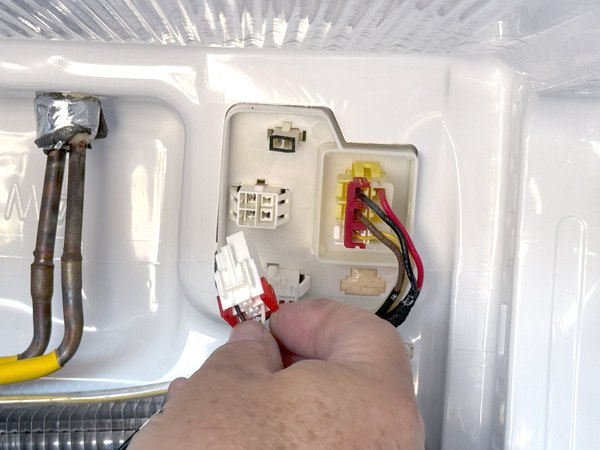

اول گیره رنگ روشن سوکت رو دربیار. دو تا زبانه قفل‌کننده بالا و پایین این گیره هست که می‌تونی خیلی راحت با ناخنت یا یه پیچ‌گوشتی ریز بازشون کنی.

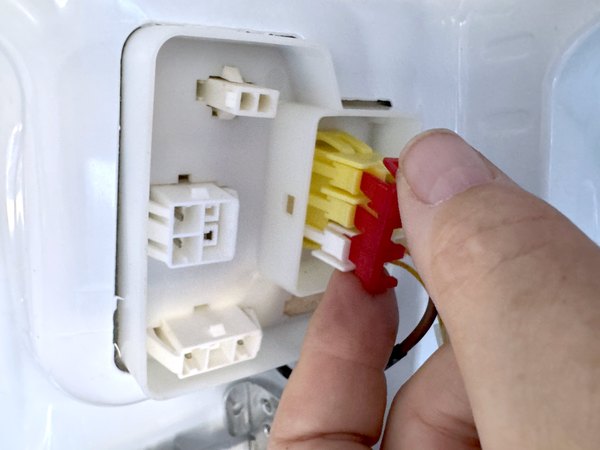

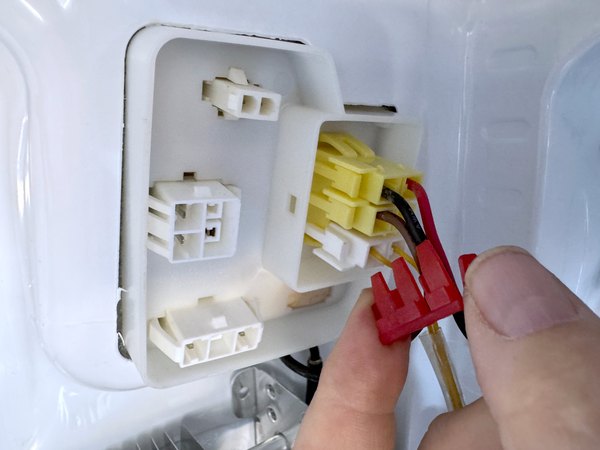

حالا گیره دوم که معمولا قرمزه (یا ممکنه رنگ دیگه‌ای باشه) رو دقیقا مثل مرحله قبل باز کن و دربیار.

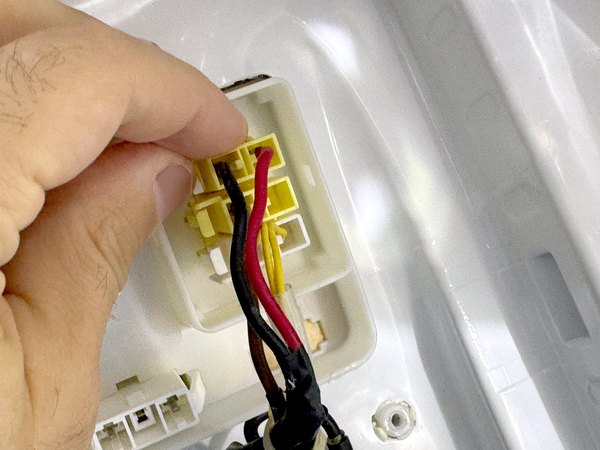

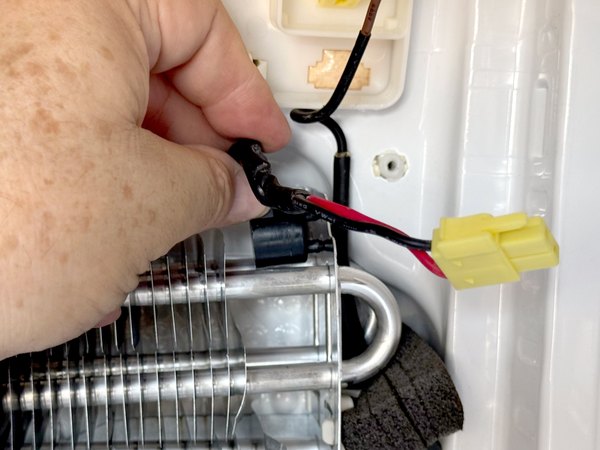

← ضامن قفل‌کننده سوکت ترموستات رو فشار بده و جداش کن.

با استفاده از یه کف‌چین، بست کمربندی که دسته سیم‌ها رو کنار هم نگه داشته، با احتیاط ببر تا سیم ترموستات آزاد بشه. مراقب باش خود سیم‌ها رو نبری!

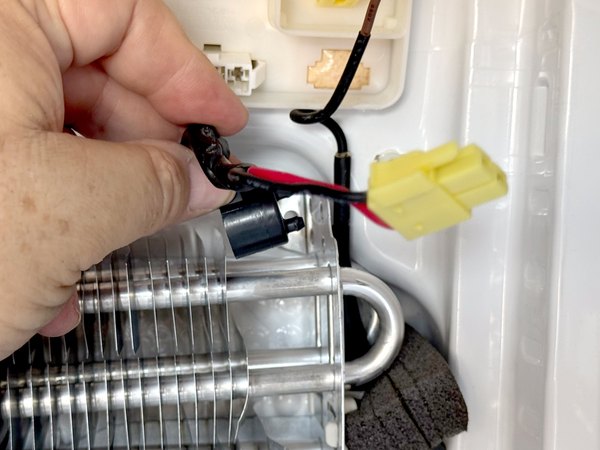

← قطعه ترموستات رو به سمت چپ بکش تا از روی پایه نگهدارنده‌اش جدا بشه.

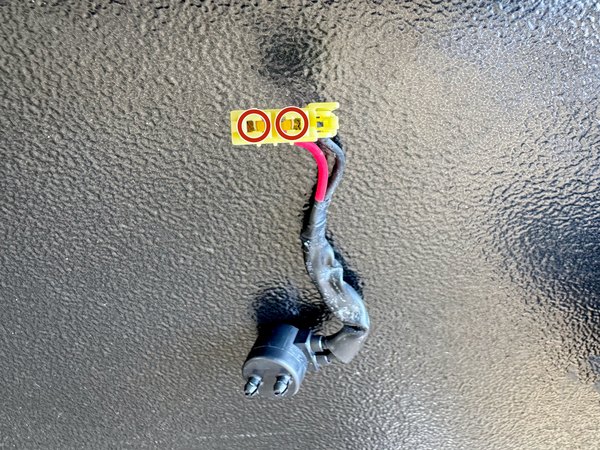

← دایره‌های قرمز تو عکس، محل قرار دادن پراب‌های مولتی‌متر برای تست رو نشون می‌دن.

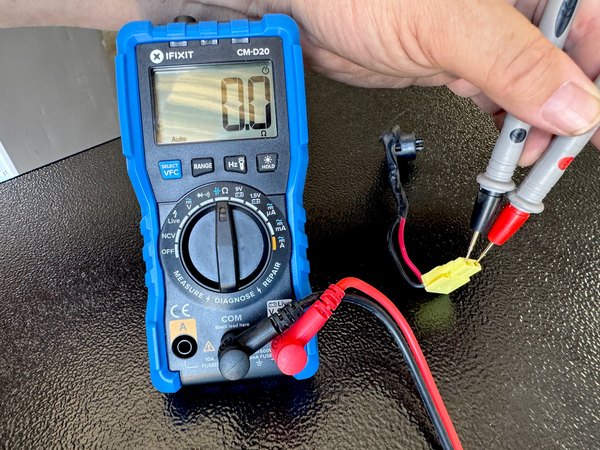

مولتی‌مترت رو روی حالت اندازه‌گیری مقاومت (اهم یا Ω) تنظیم کن و پراب‌ها رو به پایه‌های ترموستات بزن.

تو دمای معمولی اتاق، مقاومت یه ترموستات سالم باید کمتر از 1 اهم (1Ω) باشه.

اگه مولتی‌متر مقاومت بیشتر از 1 اهم رو نشون داد، یعنی این قطعه خراب شده و حتما باید با یه ترموستات جدید جایگزین بشه.

کارمون تموم شد! حالا که ترموستات جدید رو نصب کردی، کافیه همین مراحلی که با هم رفتیم رو از آخر به اول انجام بدی تا فریزر دوباره مثل روز اولش جمع بشه. حواست باشه موقع جا زدن سوکت‌ها، گیره‌هاشون رو درست جا بندازی.

امیدوارم این آموزش قدم‌به‌قدم از تیم آیسی‌مدار برات راه‌گشا بوده باشه. یادت نره که اپلیکیشن آیسی‌مدار رو به دوستان و همکارانت معرفی کنی تا اونا هم بتونن به راحتی دستگاه‌های خودشون رو عیب‌یابی و تعمیر کنن.
