آموزش تست و تعویض ترمیستور دیفراست یخچال سامسونگ

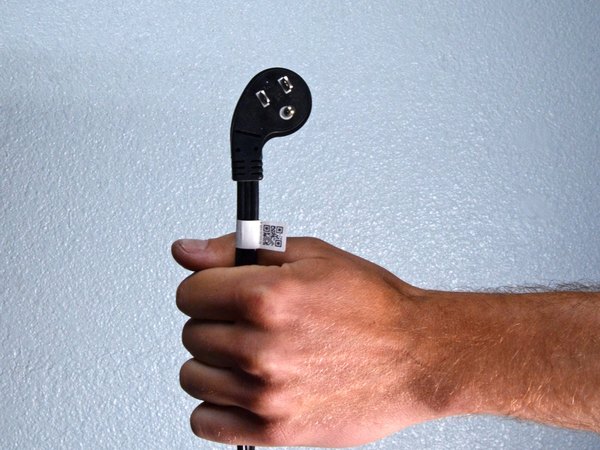

قبل از شروع هر کاری، حتما دوشاخه یخچال رو از پریز بکش تا خیالت از بابت ایمنی و جلوگیری از اتصالی کاملا راحت باشه.

اگه قصد داری قطعات زیر رو هم تست یا تعمیر کنی، بهتره شیر آب ورودی به یخچال رو هم ببندی و لوله‌اش رو جدا کنی:

موتور فن کندانسور موتور کمپرسور و رله اورلود حرارتی مجموعه شیر برقی ورودی آب

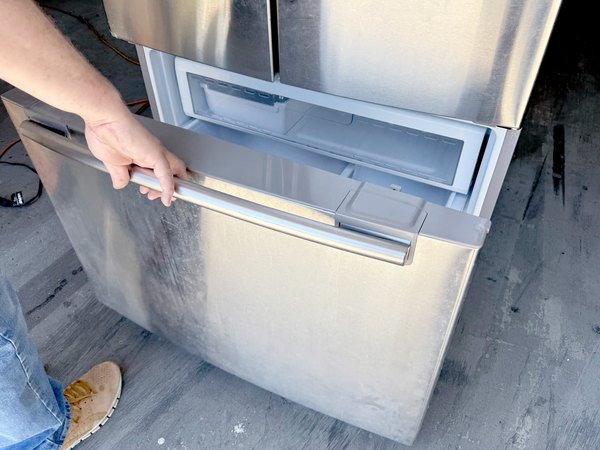

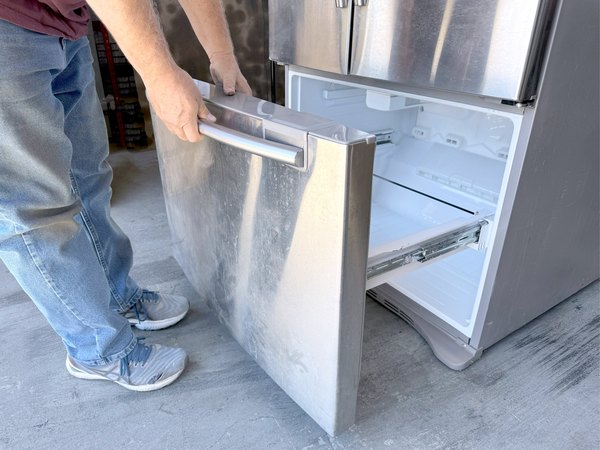

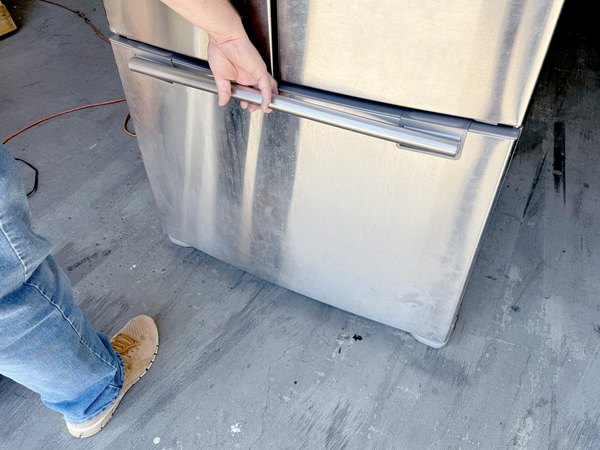

برای شروع، کشوی پایینی فریزر رو به سمت خودت بکش تا کاملا باز بشه و دسترسی خوبی داشته باشی.

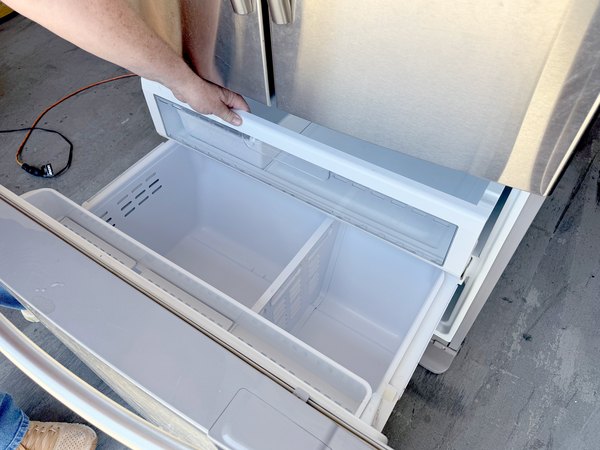

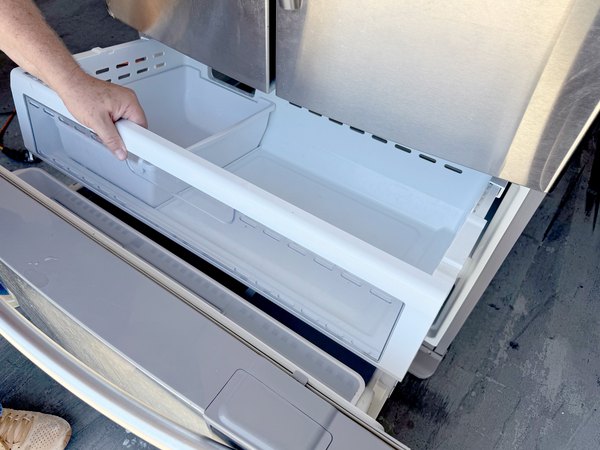

کشوی بالایی فریزر رو تا جایی که ریل‌ها اجازه میدن بیرون بکش. حالا لبه جلویی کشو رو کمی به سمت بالا زاویه بده. با یه حرکت ملایم، کل کشو رو به سمت بالا و بیرون بکش تا کاملا از محفظه فریزر خارج بشه و کنارش بذار.

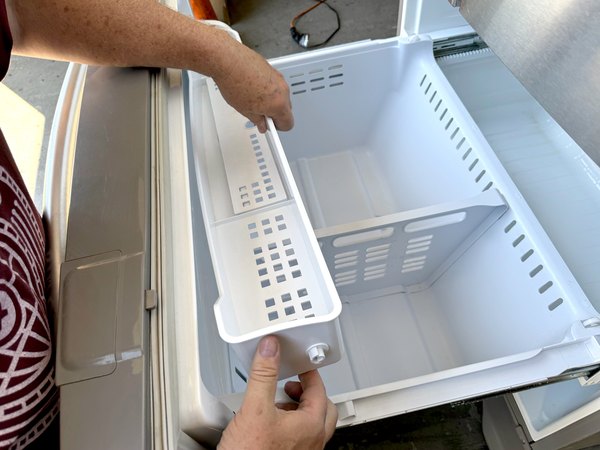

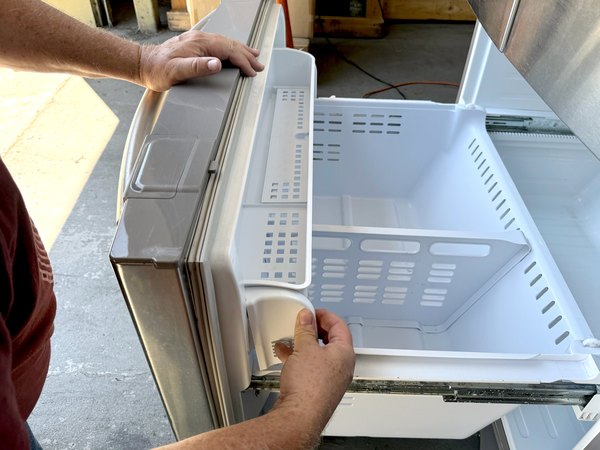

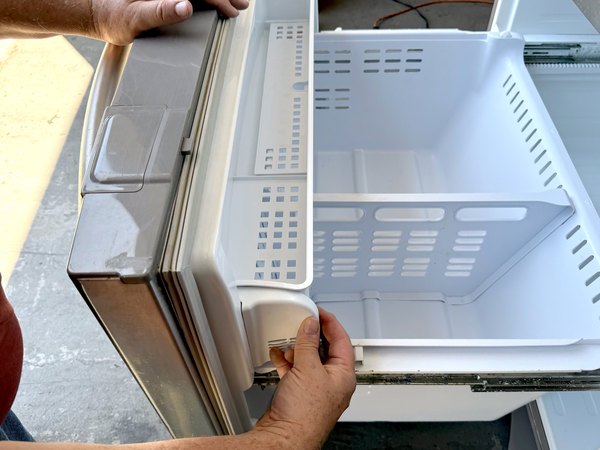

لبه پشتی گیره نگهدارنده لولای سبد رو کمی به سمت بالا کج کن تا از روی ریل کشو آزاد بشه و بتونی برش داری. حالا سبد کوچیک رو از جاش بلند کن و به راحتی بیرون بیار.

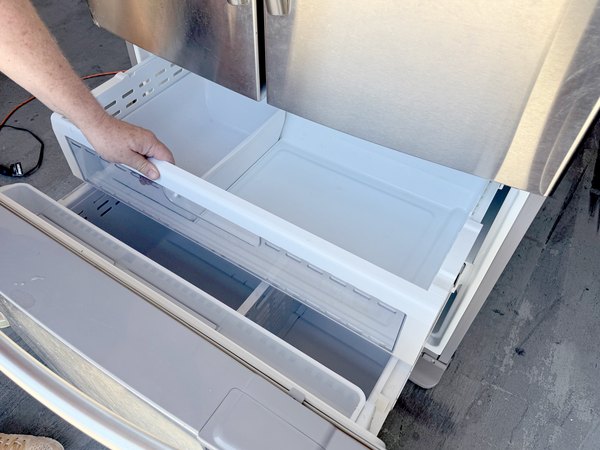

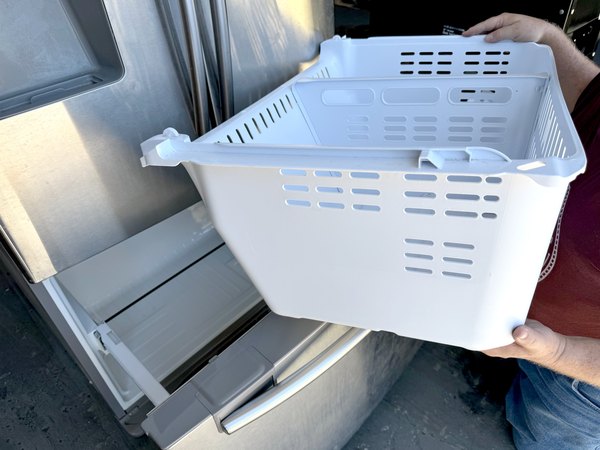

سبد بزرگتر رو از دو طرف بگیر، از داخل قاب کشو به سمت بالا بکش و کاملا از دستگاه خارج کن تا فضای کارت بازتر بشه.

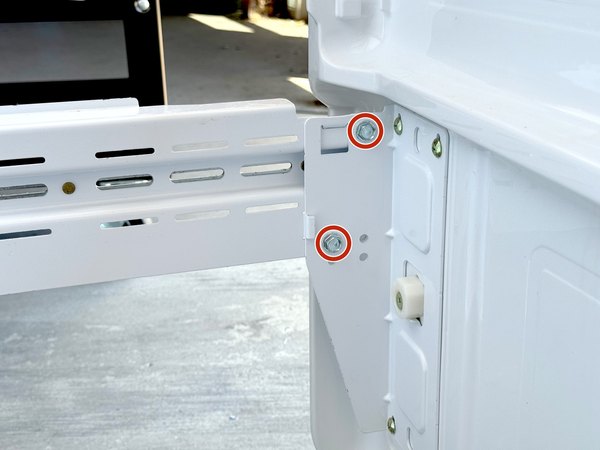

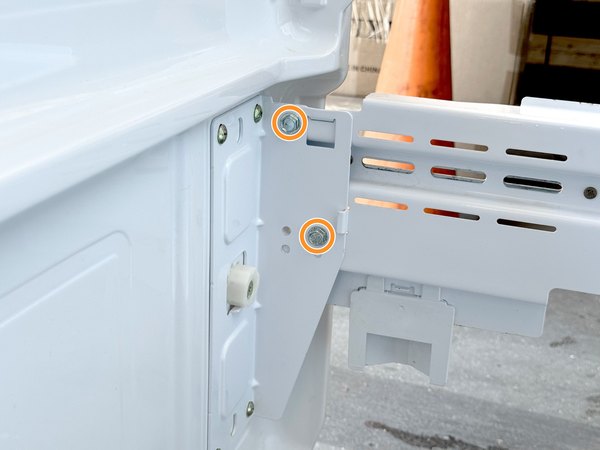

← با استفاده از آچار بکس 3/8 اینچ یا یه آچار تخت، پیچ‌هایی که پنل جلویی کشو رو به ریل سمت راست متصل کردن، باز کن.

← همین کار رو دقیقا برای ریل سمت چپ هم تکرار کن تا هر دو طرف آزاد بشن.

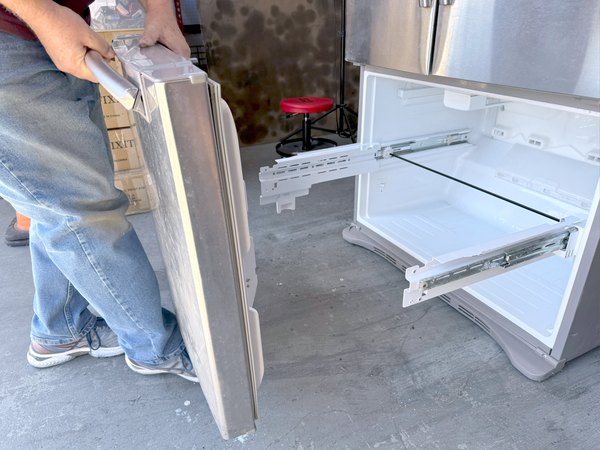

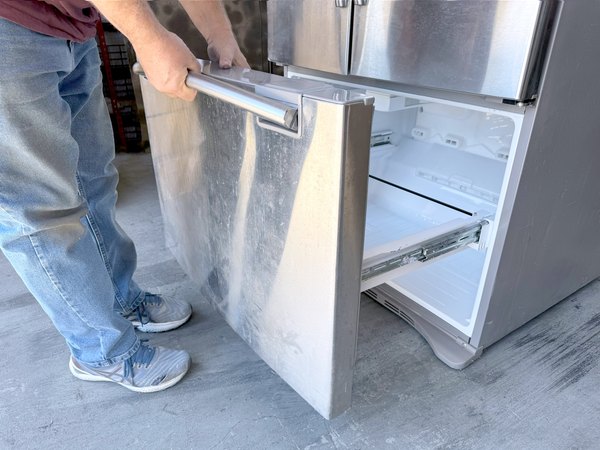

حالا که پیچ‌ها باز شدن، پنل جلویی کشو رو به سمت بالا بکش تا از ریل‌ها جدا بشه. پنل رو کامل بردار و یه جای امن بذار تا خط و خش نیفته.

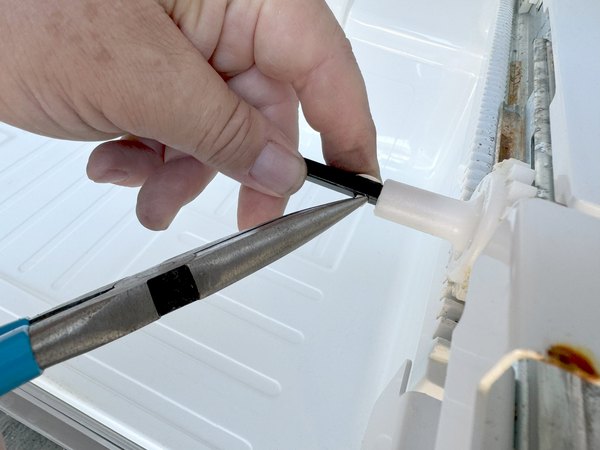

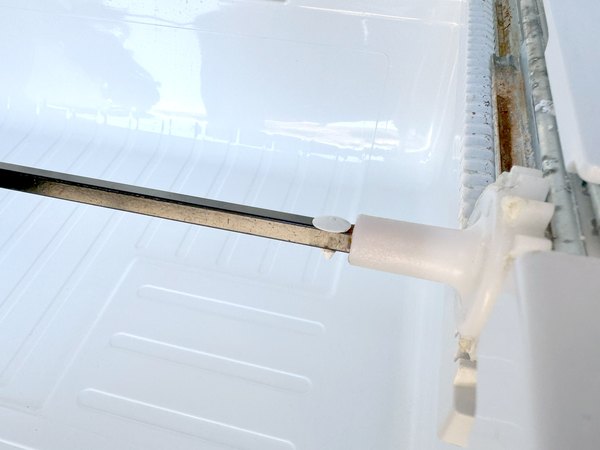

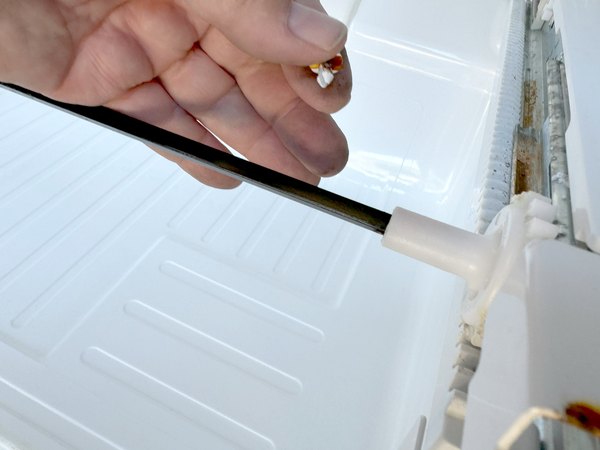

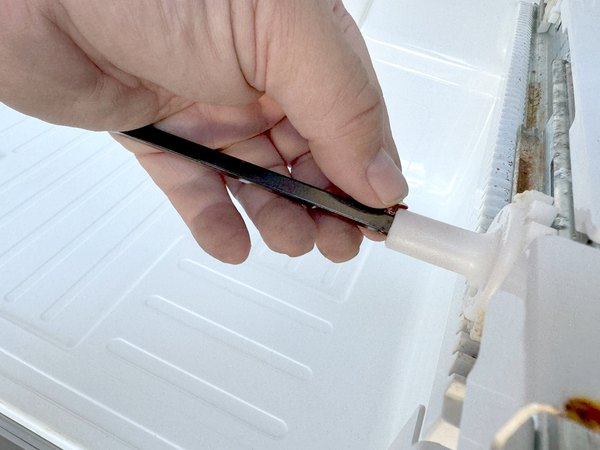

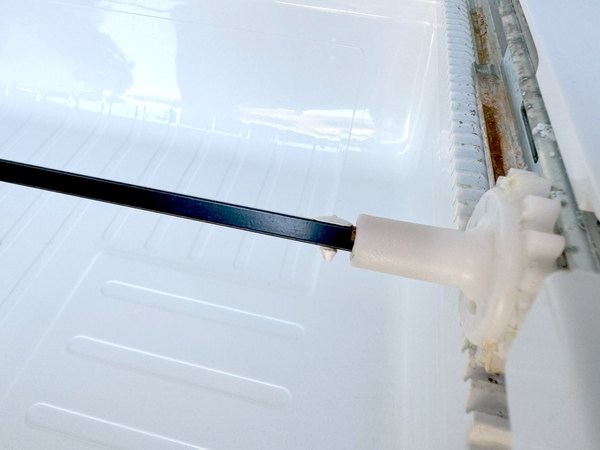

میله رابط ریل‌ها رو کمی بچرخون تا بتونی پین نگهدارنده‌اش رو ببینی. با یه دم‌باریک، دو طرف پین رو فشار بده تا ضامنش آزاد بشه و بتونی درش بیاری.

پین نگهدارنده رو کامل از سوراخش بیرون بکش. حالا میله رابط رو به سمت راست هل بده تا سمت چپش آزاد بشه.

در نهایت میله رو به سمت بالا و بعد چپ بکش تا کلا از روی ریل‌ها برداشته بشه.

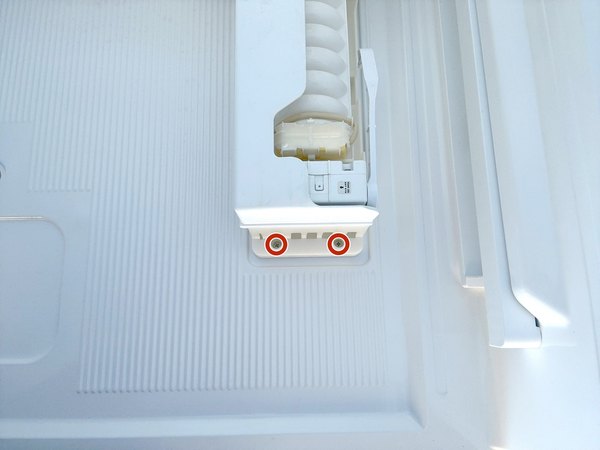

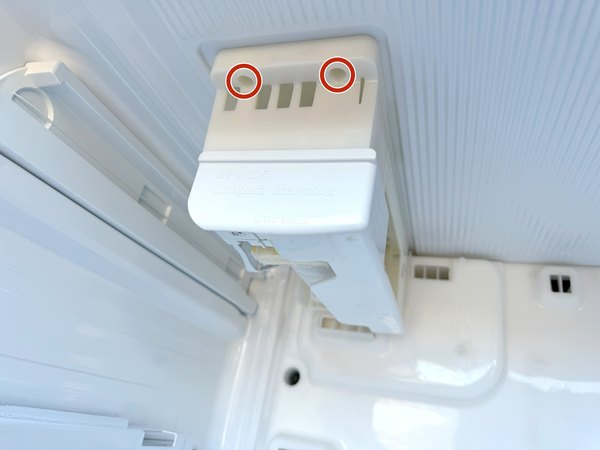

← با یه پیچ‌گوشتی چهارسوی شماره 2، پیچ‌های نگهدارنده یخ‌ساز رو باز کن.

برای اینکه راحت‌تر متوجه بشی، دو تا عکس از زوایای مختلف از همین پیچ‌ها گذاشتیم. دقت کن که کلا دو تا پیچ هستن، نه چهار تا!

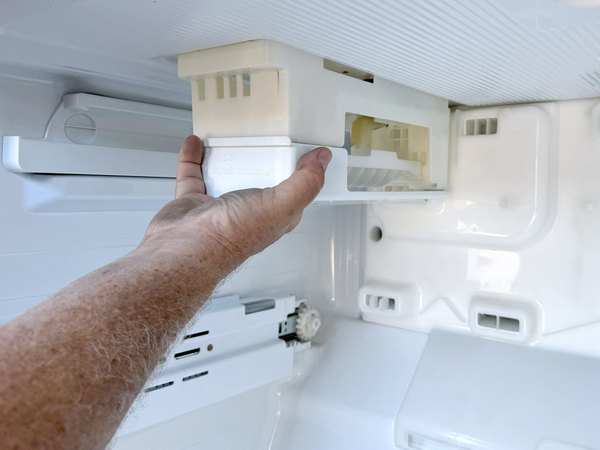

یخ‌ساز رو به موازات سقف فریزر به سمت جلو بکش.

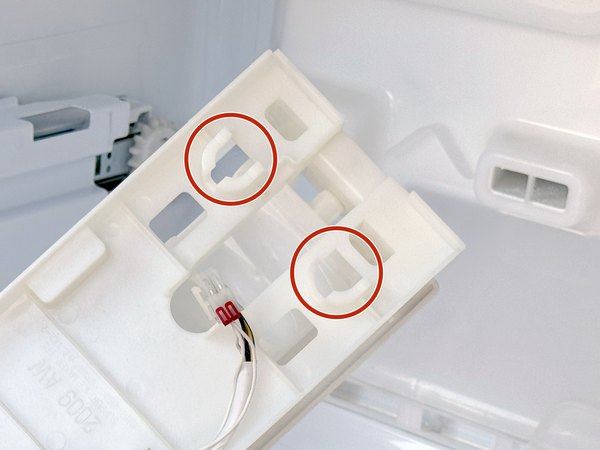

با این کار، یخ‌ساز از گیره‌های سقف فریزر آزاد میشه.

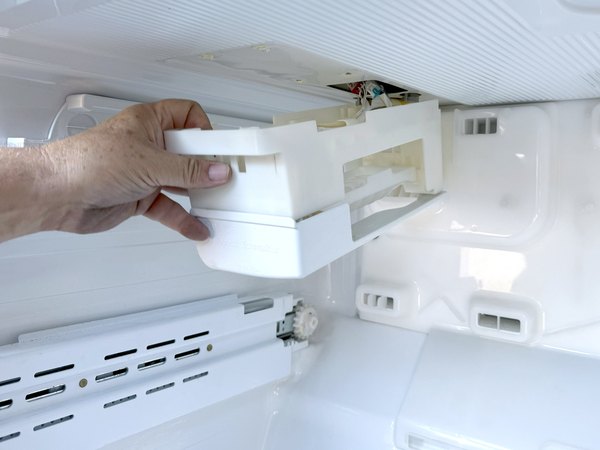

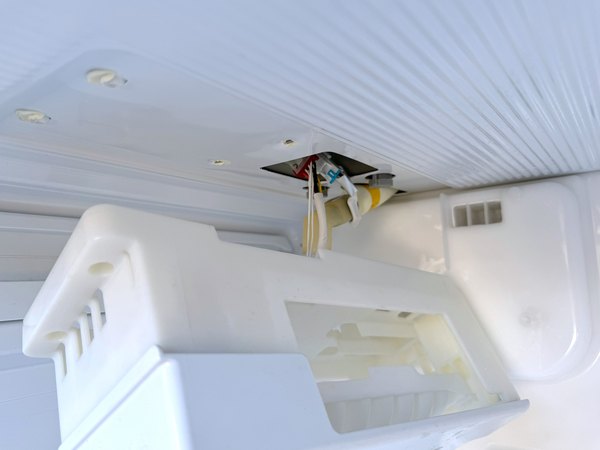

حالا یخ‌ساز رو کمی پایین بیار و با یک دست نگه‌دار تا بتونی سوکت برقش رو به راحتی جدا کنی.

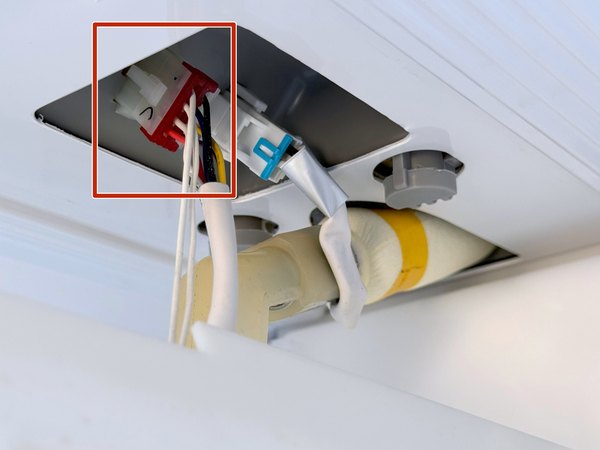

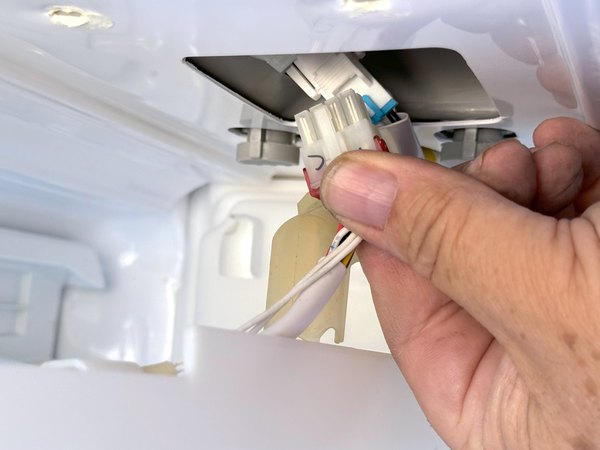

← سوکت یخ‌ساز (همونی که سمت جلو قرار داره) رو بگیر و زبانه قفل‌کننده‌اش رو با انگشت فشار بده.

سوکت رو به سمت بیرون بکش تا ارتباط برق یخ‌ساز کاملا قطع بشه.

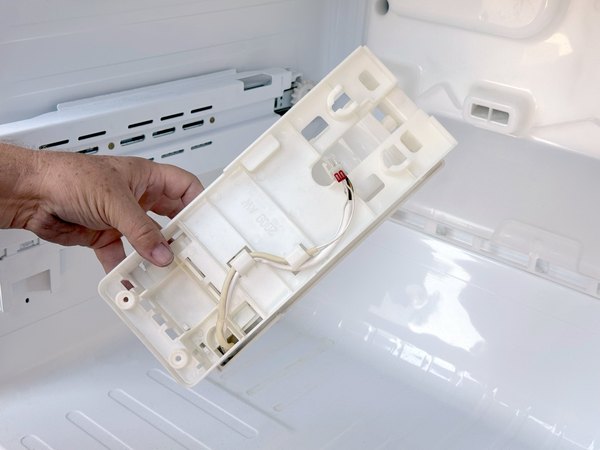

حالا که سیمش جدا شده، یخ‌ساز رو به طور کامل از فریزر بیرون بیار.

← تو این عکس می‌تونی شیارهایی که روی سقف فریزر برای نصب یخ‌ساز تعبیه شدن رو ببینی؛ موقع بستن دستگاه این عکس به دردت می‌خوره.

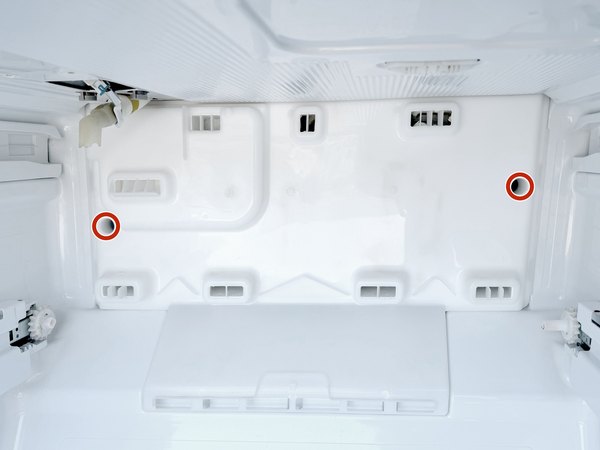

← دوباره پیچ‌گوشتی چهارسوی شماره 2 رو بردار و پیچ‌هایی که کاور اواپراتور (قاب پشتی محفظه فریزر) رو نگه داشتن، باز کن.

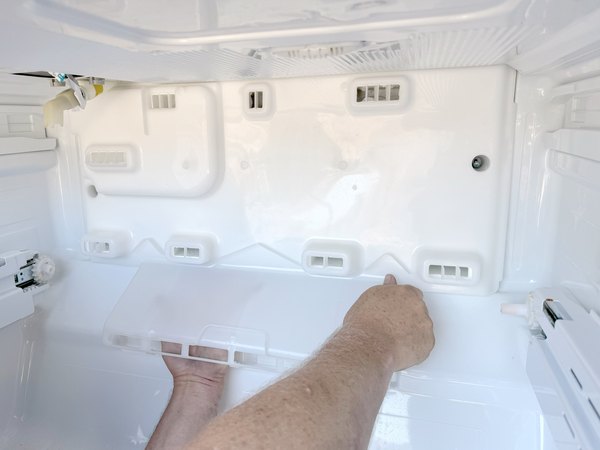

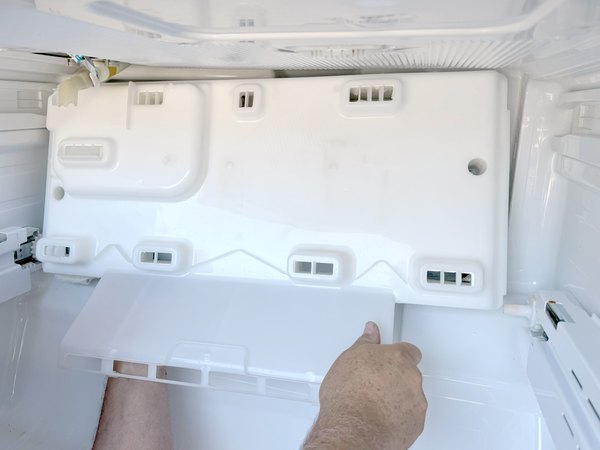

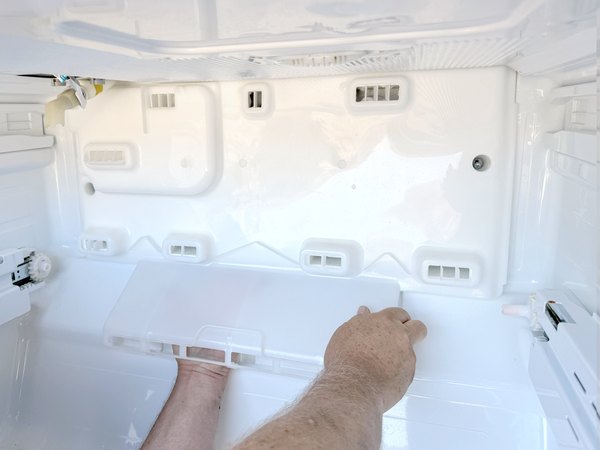

لبه پایینی کاور اواپراتور رو بگیر، کمی بلندش کن و بعد لبه رو به سمت خودت کج کن تا از جاش تکون بخوره.

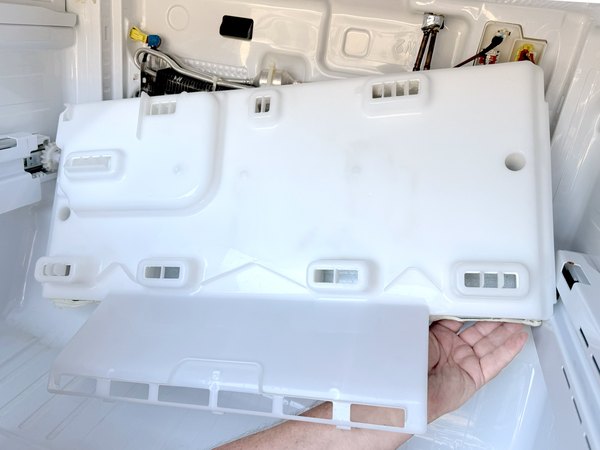

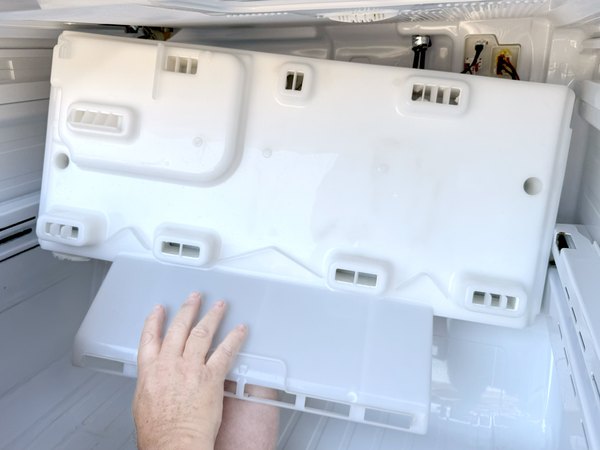

کاور اواپراتور رو یه جوری جابجا کن که بتونی به اتصالات برقی که سمت راست و پشتش قرار دارن، دسترسی پیدا کنی.

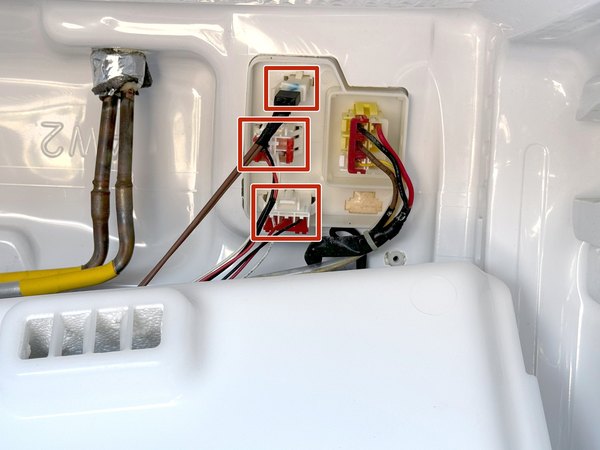

حواست باشه که هنوز نباید کاور رو کامل بیرون بکشی! اول باید سیم‌هایی که گوشه بالا سمت راست فریزر بهش وصل شدن رو با احتیاط جدا کنی.

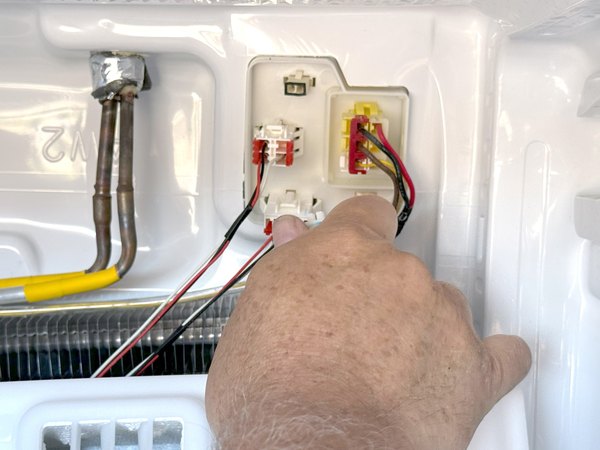

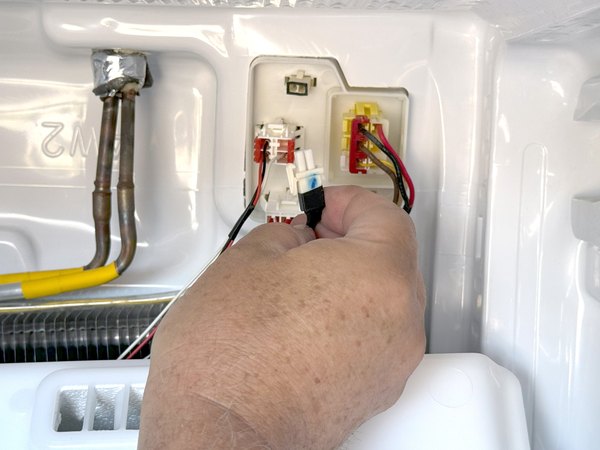

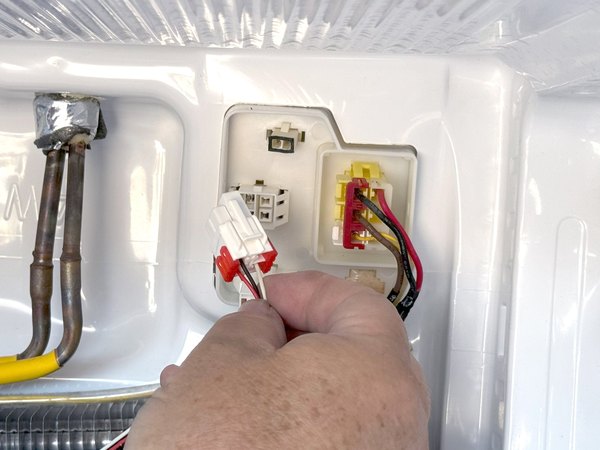

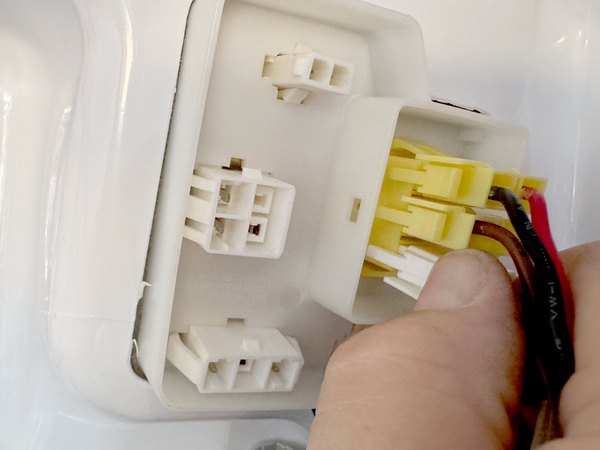

← زبانه روی سوکت‌ها رو فشار بده و آروم اونا رو از هم جدا کن تا سیم‌ها آزاد بشن.

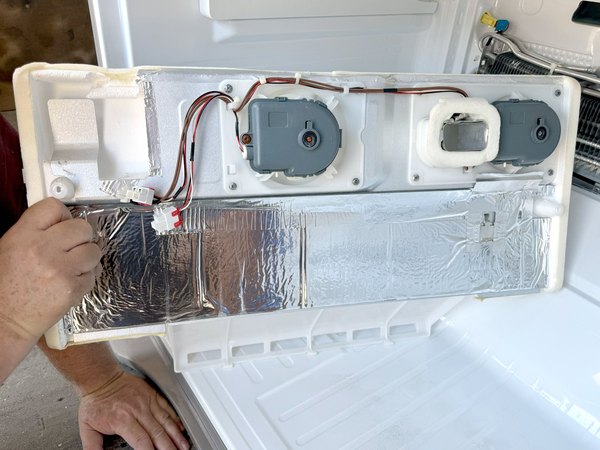

با یک دستت کاور رو از زیر نگه دار تا وزن کاور باعث کشیده شدن و پاره شدن سیم‌ها نشه.

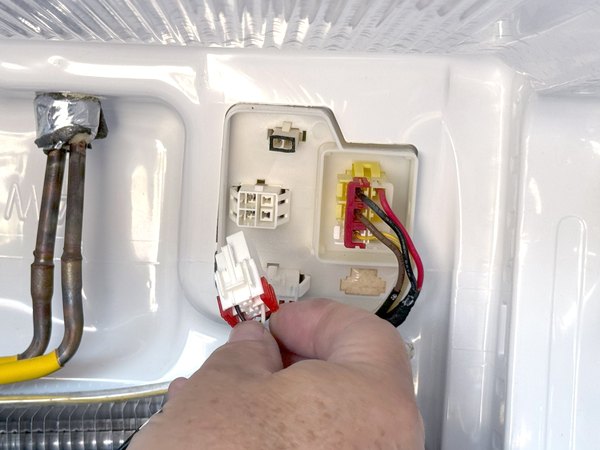

همون‌طور که کاور رو نگه داشتی، بقیه سوکت‌ها رو هم یکی‌یکی جدا کن تا کاور کاملا آزاد بشه.

خب، حالا می‌تونی کاور اواپراتور رو با خیال راحت از داخل فریزر بیرون بیاری و کنار بذاری.

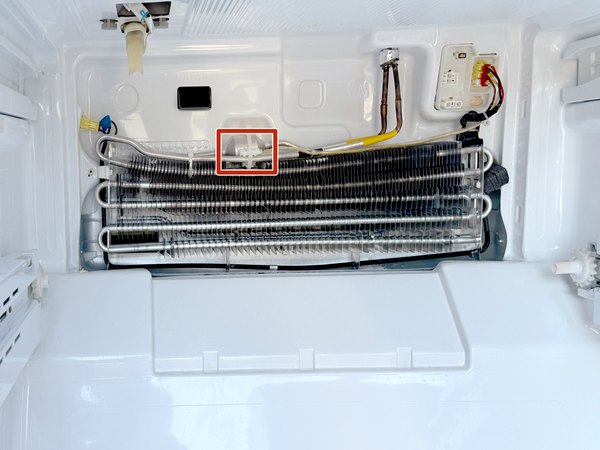

← تو این عکس، کادر قرمز رنگ جایگاه دقیق ترمیستور دیفراست روی اواپراتور رو نشون میده.

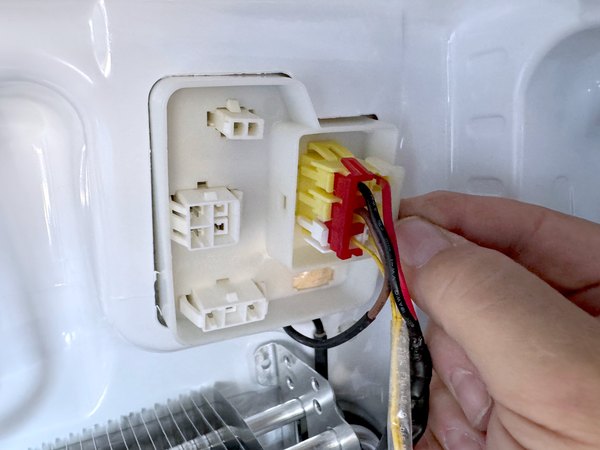

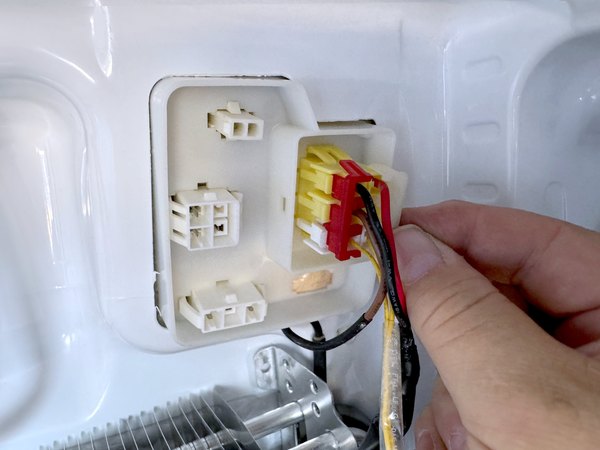

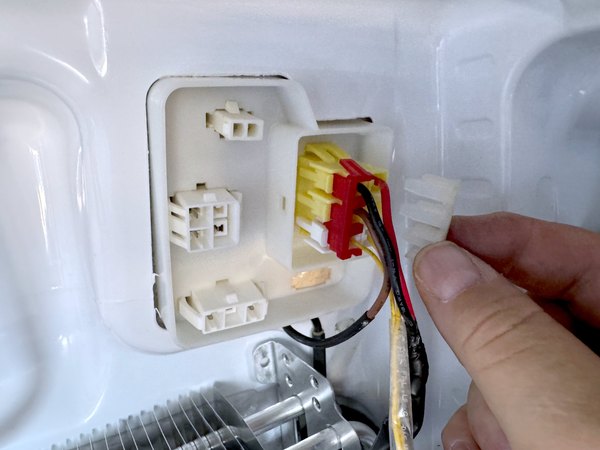

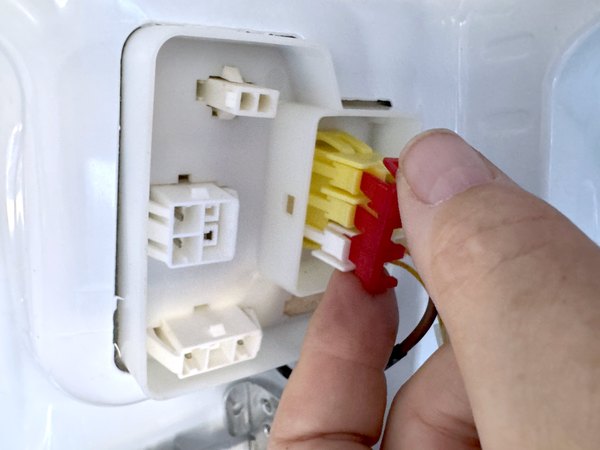

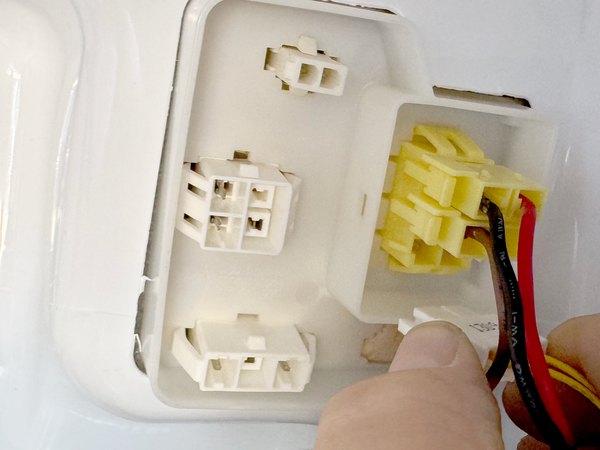

اول گیره رنگ روشن سوکت رو دربیار. دو تا زبانه قفل‌کننده بالا و پایین این گیره هست که می‌تونی خیلی راحت با ناخنت یا یه پیچ‌گوشتی ریز بازشون کنی.

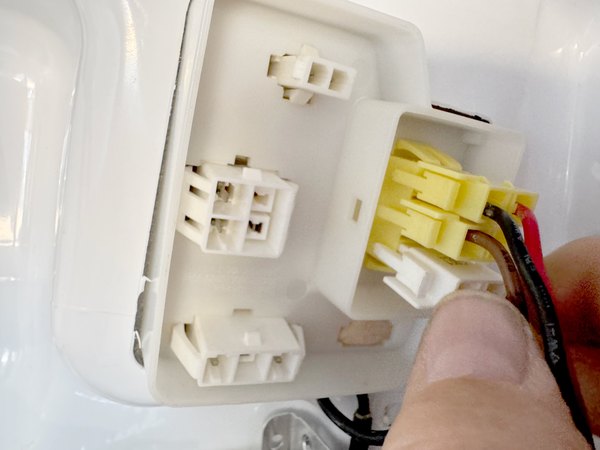

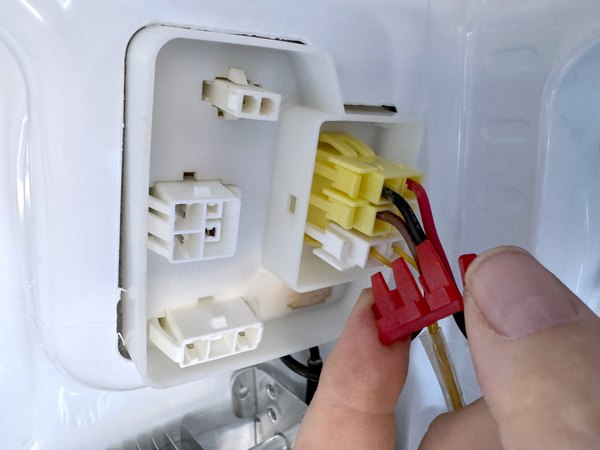

حالا گیره دوم که معمولا قرمزه (یا ممکنه رنگ دیگه‌ای باشه) رو دقیقا مثل مرحله قبل باز کن و دربیار.

زبانه قفل‌کننده رو فشار بده و سوکت سفید رنگ مربوط به ترمیستور رو بیرون بکش.

ترمیستور معمولا دو تا سیم به هم چسبیده (اغلب زرد رنگ) داره که نسبت به بقیه سیم‌های دسته کانکتور، یه مقدار نازک‌ترن.

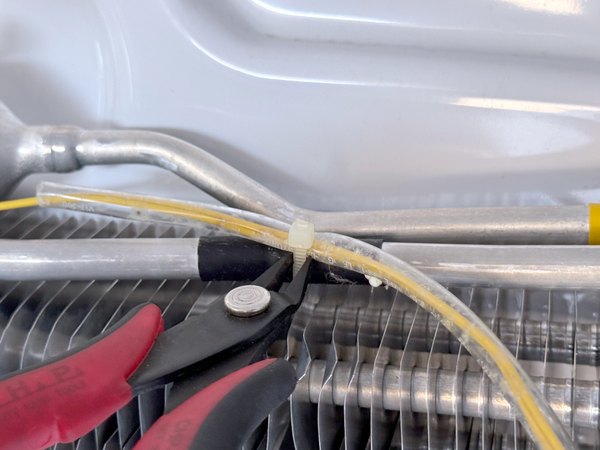

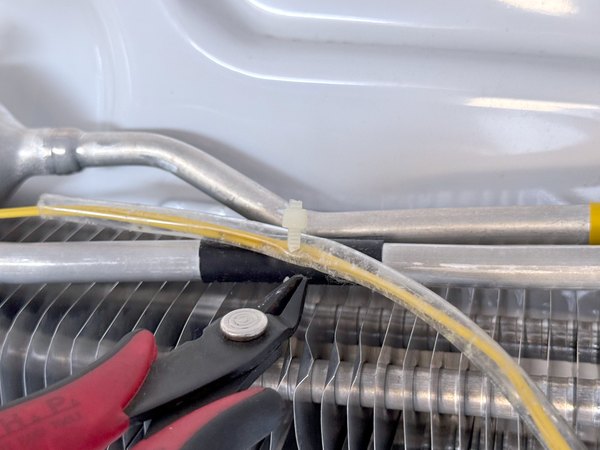

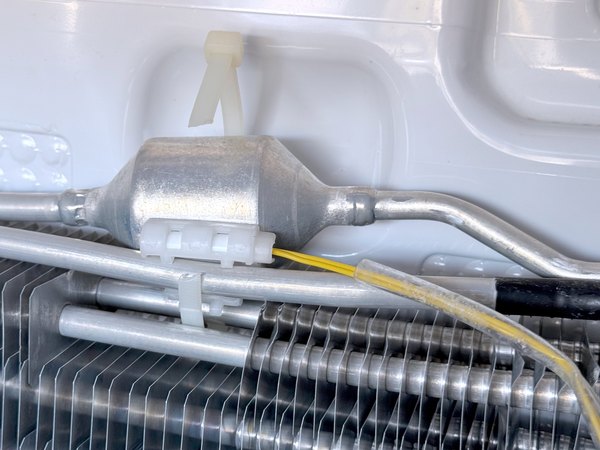

با یه کف‌چین، بست‌های کمربندی که سیم‌های ترمیستور و خود قطعه رو محکم کردن، با احتیاط ببر تا کاملا آزاد بشن.

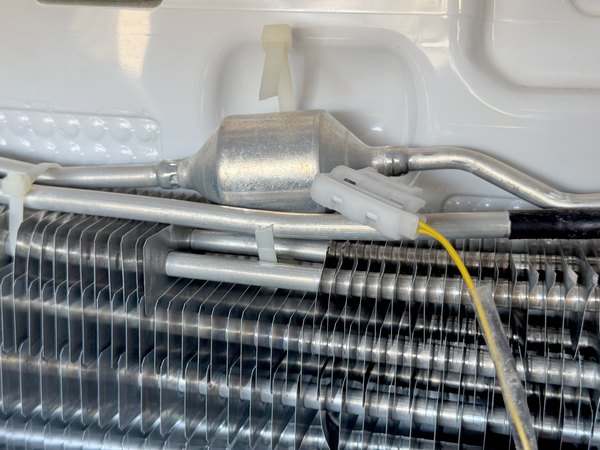

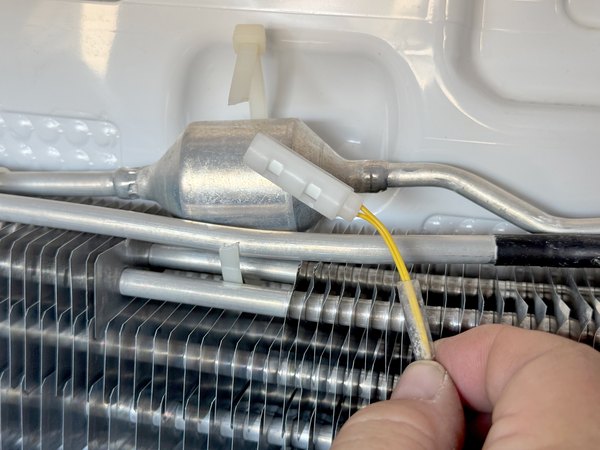

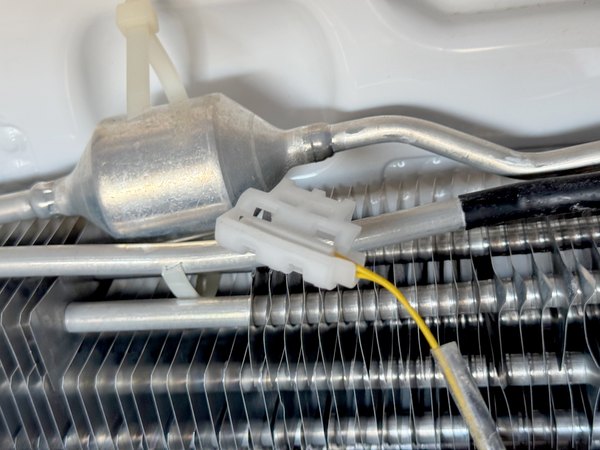

گیره نگهدارنده ترمیستور دیفراست رو باز کن و قطعه رو به طور کامل از لوله اواپراتور جدا کن.

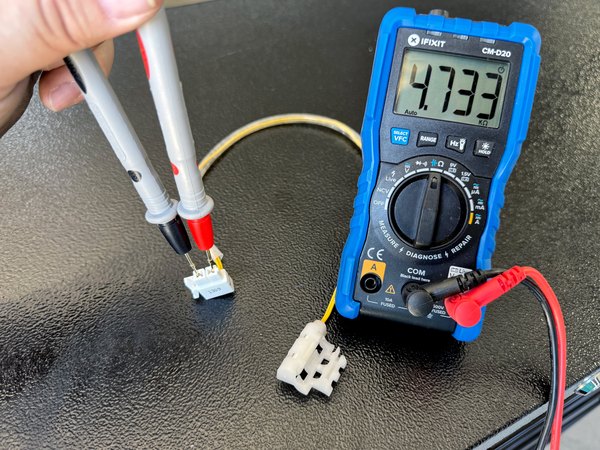

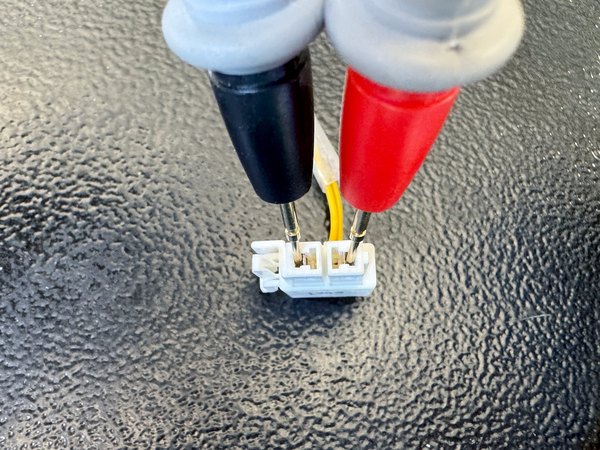

مولتی‌متر رو روی حالت اندازه‌گیری مقاومت (Ω) تنظیم کن تا بتونیم ترمیستور رو چک کنیم. پراب‌های مولتی‌متر رو دقیقا مثل عکس، داخل پین‌های سوکت قرار بده.

ترمیستور یخچال سامسونگ توی دمای معمولی اتاق باید مقاومتی در حدود 5000 اهم (5kΩ) داشته باشه. تو این تست، چون محیط از دمای اتاق گرم‌تر بوده، مقاومت کمی پایین‌تر اومده و عدد 4.7kΩ رو نشون میده.

خسته نباشی! حالا که ترمیستور دیفراست رو تست یا با یه قطعه نو جایگزین کردی، برای بستن و جمع کردن فریزر کافیه تمام مراحلی که تا اینجا اومدیم رو از آخر به اول تکرار کنی. دقت کن که بست‌های کمربندی رو حتما دوباره ببندی تا سیم‌ها سر جای خودشون محکم بمونن.

امیدواریم این آموزش از آیسی‌مدار برات کاربردی بوده باشه و مشکل دستگاهت به راحتی حل بشه. اگه حین انجام کار سوالی برات پیش اومد، حتما تو بخش نظرات برامون بنویس تا سریعا راهنماییت کنیم.
