آموزش تعویض فن اواپراتور فریزر سامسونگ

اول از همه و قبل از اینکه دست به آچار بشی، حتما دوشاخه یخچال رو از پریز بکش تا هیچ خطر اتصالی یا برق‌گرفتگی تهدیدت نکنه.

یه نکته مهم: اگه علاوه بر فن، می‌خوای سراغ قطعات زیر هم بری، بهتره شیر آب ورودی به یخچال رو هم کامل ببندی:

موتور فن کندانسور موتور کمپرسور و رله اورلود حرارتی مجموعه شیر برقی ورودی آب

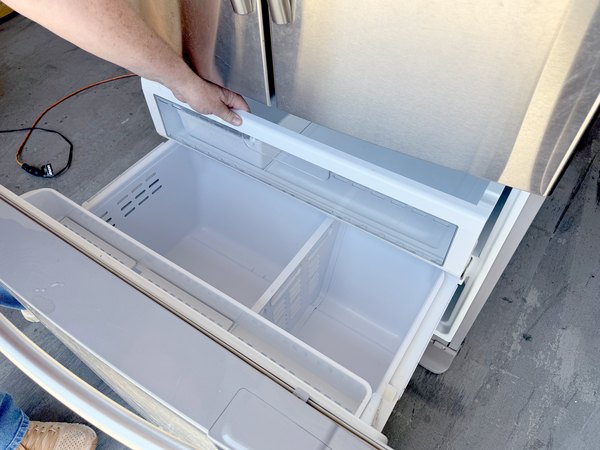

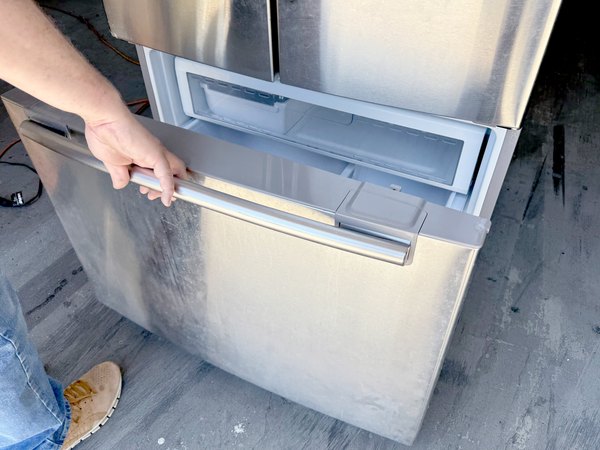

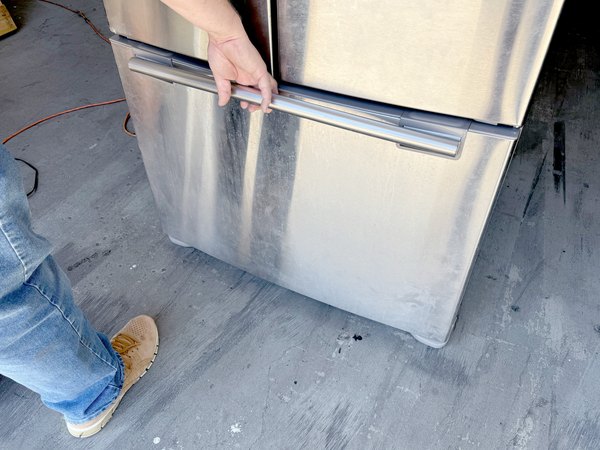

کشوی پایینی فریزر رو به سمت خودت بکش تا کاملا باز بشه و فضای کافی برای کار داشته باشی.

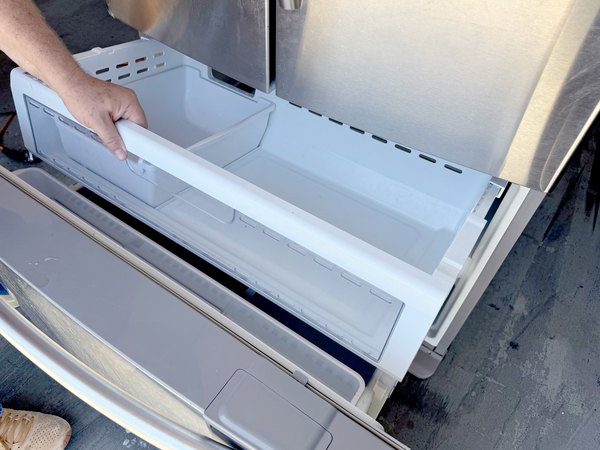

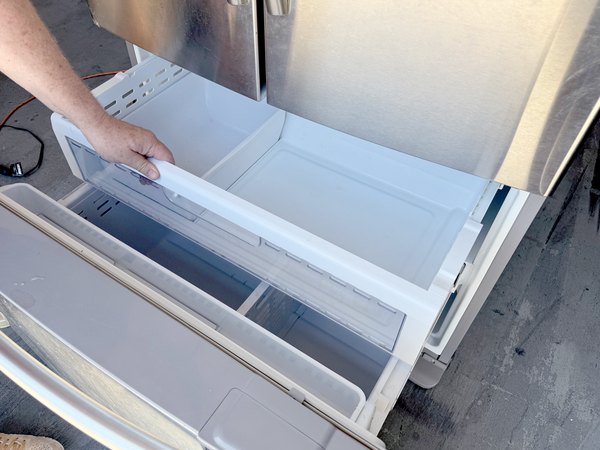

کشوی بالایی رو تا جایی که ریل‌ها اجازه میدن بیرون بکش. لبه جلویی کشو رو یه مقدار به سمت بالا زاویه بده. حالا کل کشو رو به آرومی بلند کن و کامل از داخل فریزر بیرون بیار و کنار بذار.

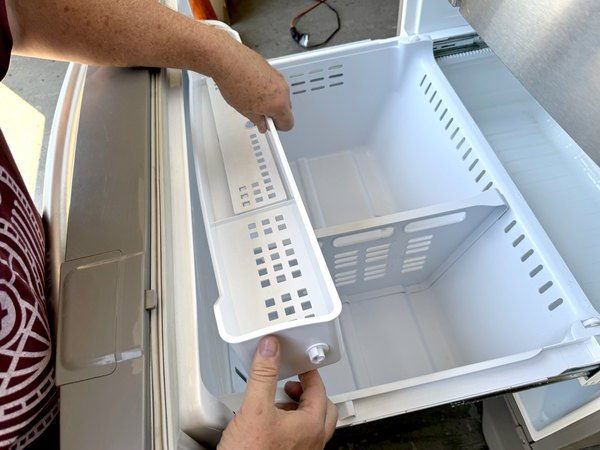

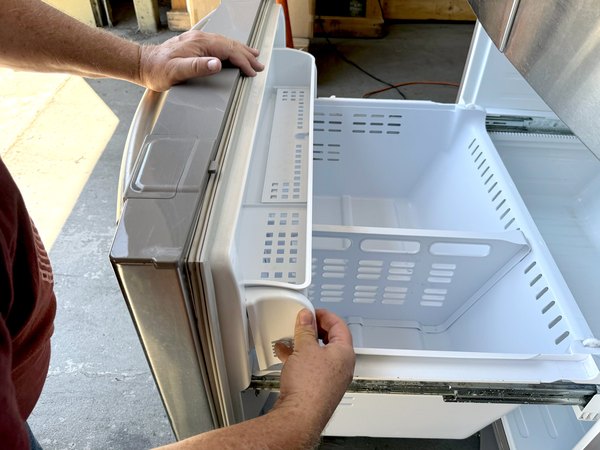

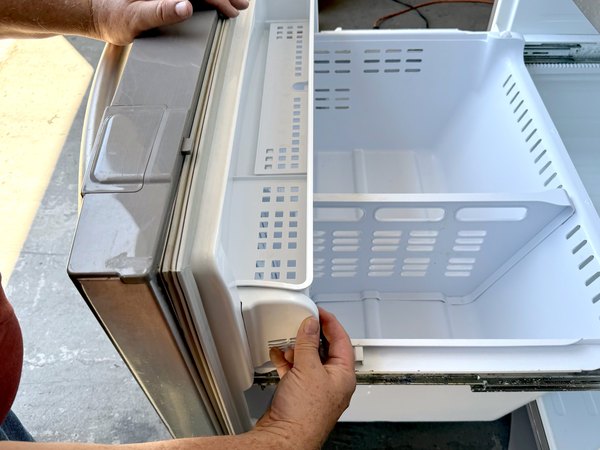

لبه پشتی گیره نگهدارنده لولای سبد رو کمی به سمت بالا کج کن تا از روی ریل کشو آزاد بشه و بتونی برش داری. حالا خیلی راحت سبد کوچیک رو از جاش بلند کن و بیرون بیار.

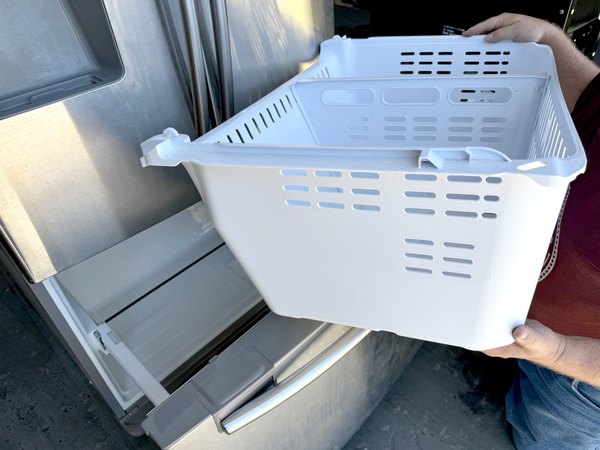

سبد بزرگتر رو از دو طرف بگیر، از داخل قاب کشو به سمت بالا بکش و کاملا از دستگاه خارج کن تا فضای کارت بازتر بشه.

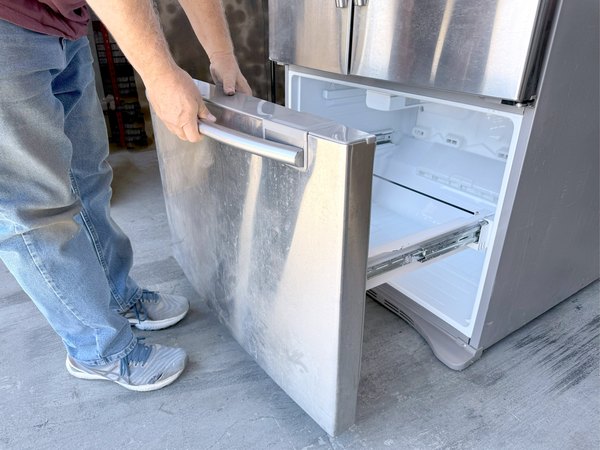

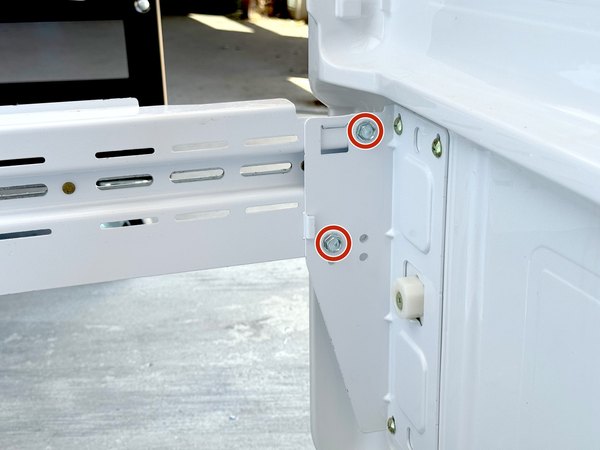

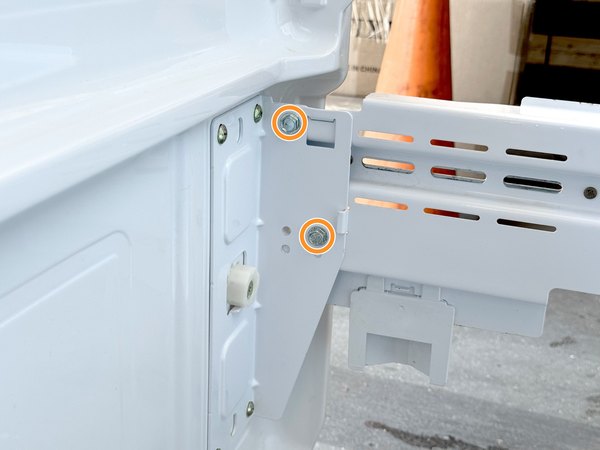

← با استفاده از آچار بکس 3/8 اینچ یا یه آچار تخت، پیچ‌هایی که پنل جلویی کشو رو به ریل سمت راست متصل کردن، باز کن.

← همین کار رو دقیقا برای ریل سمت چپ هم تکرار کن تا هر دو طرف آزاد بشن.

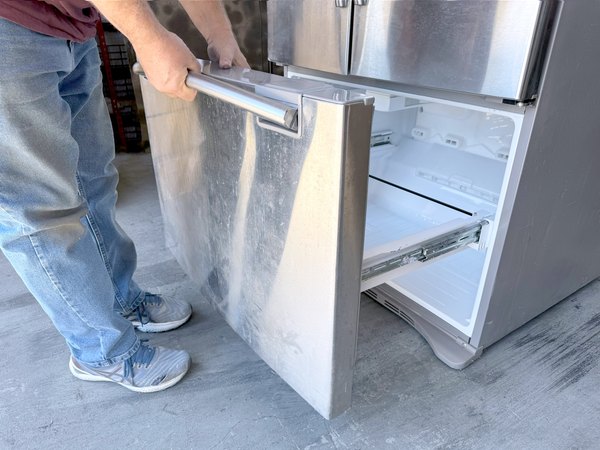

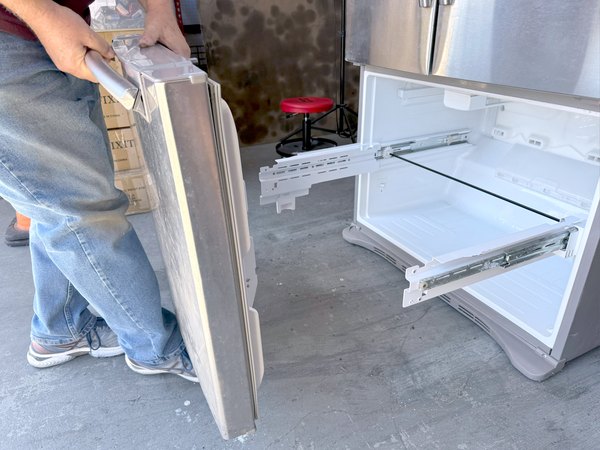

حالا که پیچ‌ها باز شدن، پنل جلویی کشو رو به سمت بالا بکش تا از ریل‌ها جدا بشه. پنل رو کامل بردار و یه جای امن بذار تا خط و خش نیفته.

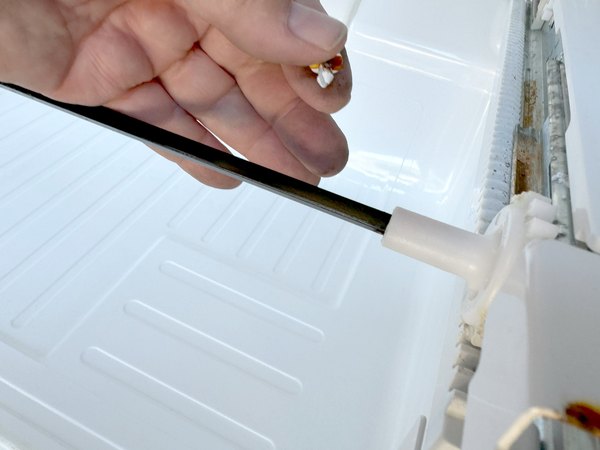

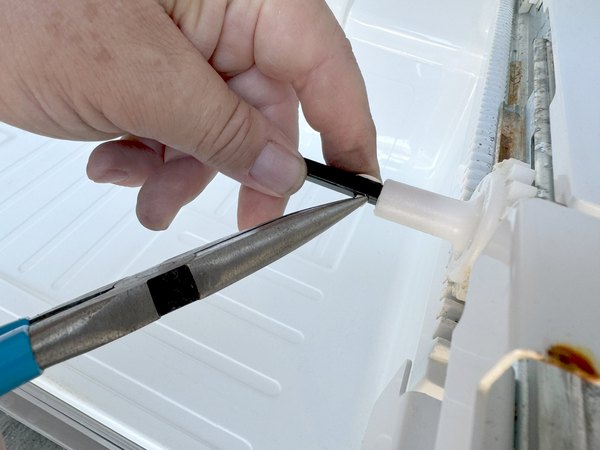

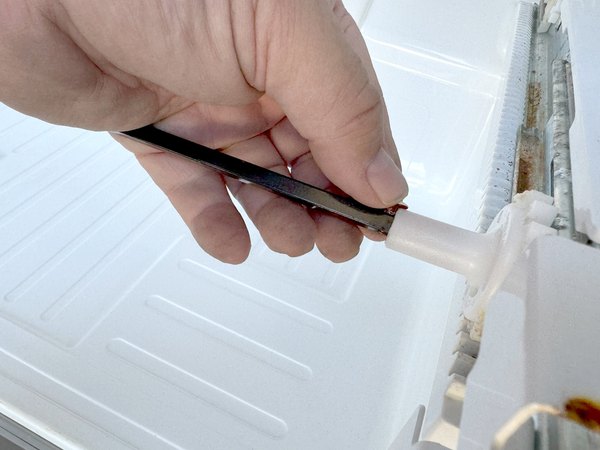

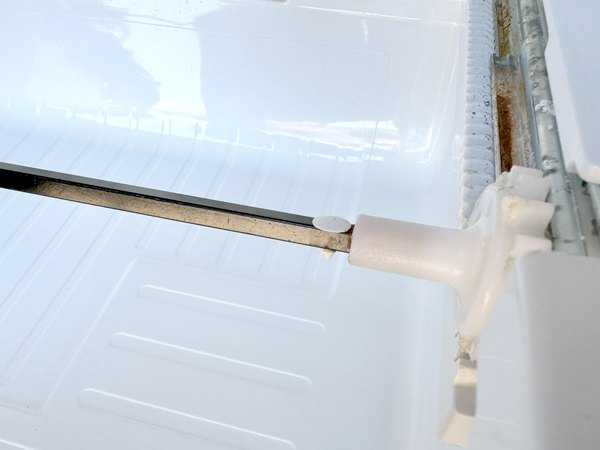

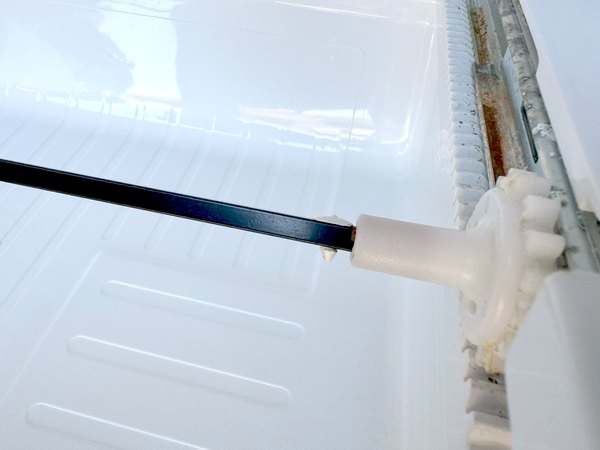

میله رابط ریل‌ها رو کمی بچرخون تا بتونی پین نگهدارنده‌اش رو ببینی. با یه دم‌باریک، دو طرف پین رو فشار بده تا ضامنش آزاد بشه و بتونی درش بیاری.

پین نگهدارنده رو کامل از سوراخش بیرون بکش. حالا میله رابط رو به سمت راست هل بده تا سمت چپش آزاد بشه.

در نهایت میله رو به سمت بالا و بعد چپ بکش تا کلا از روی ریل‌ها برداشته بشه.

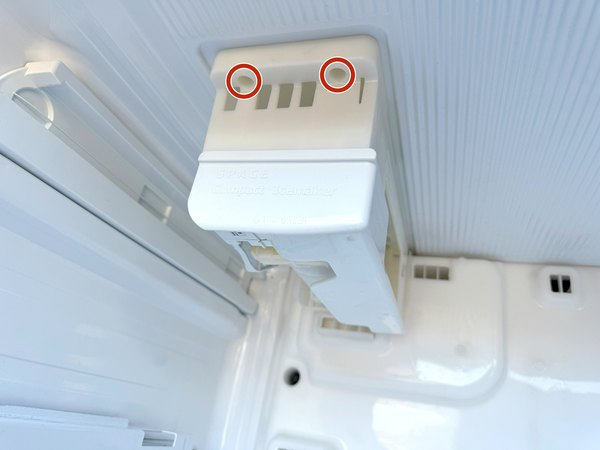

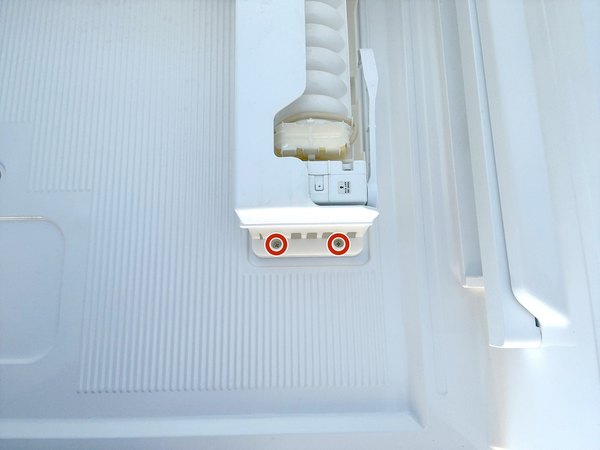

← با یه پیچ‌گوشتی چهارسوی شماره 2، پیچ‌های نگهدارنده یخ‌ساز رو باز کن.

برای اینکه راحت‌تر متوجه بشی، دو تا عکس از زوایای مختلف از همین پیچ‌ها گذاشتیم. دقت کن که کلا دو تا پیچ هستن، نه چهار تا!

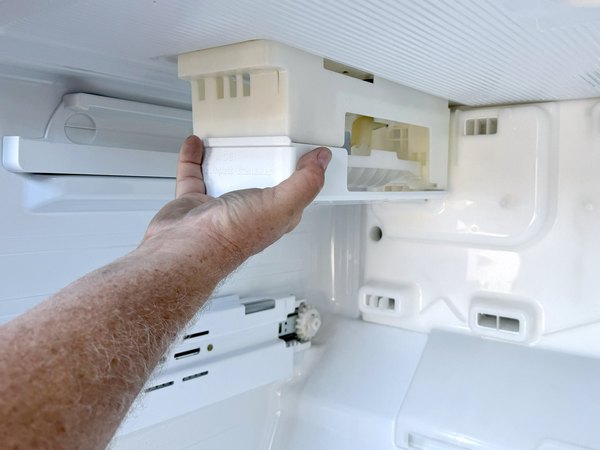

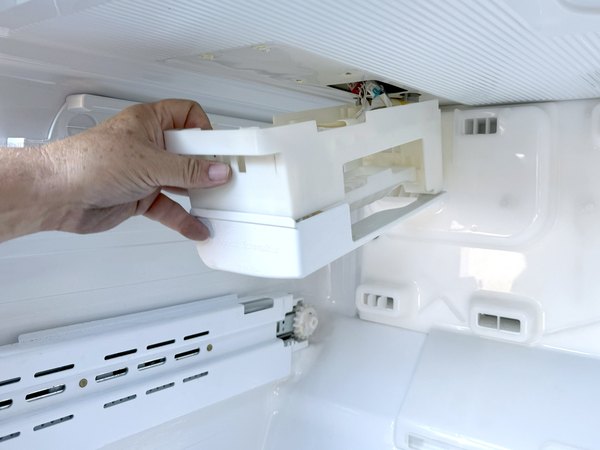

یخ‌ساز رو به موازات سقف فریزر به سمت جلو بکش.

با این حرکت، یخ‌ساز از گیره‌های سقف فریزر آزاد میشه.

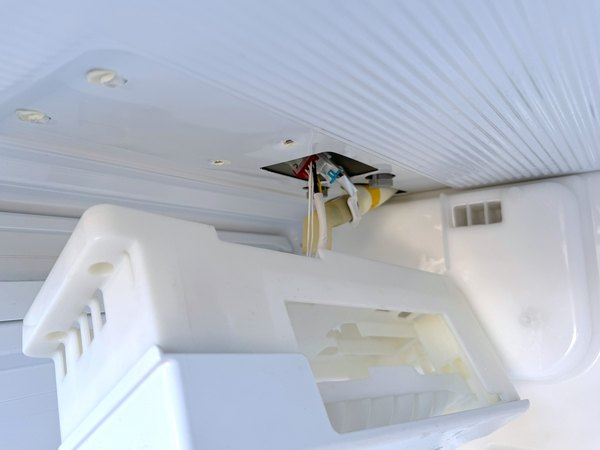

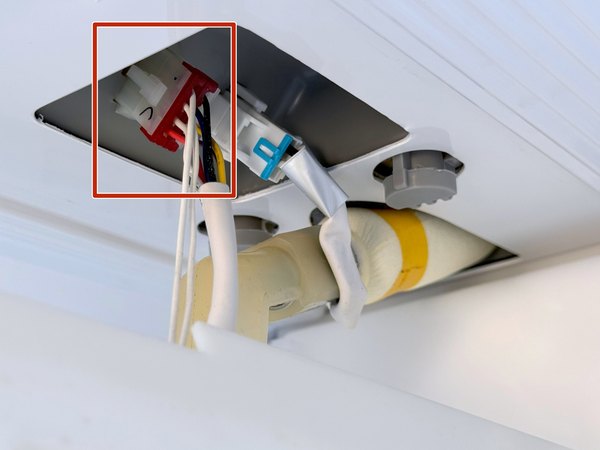

حالا یخ‌ساز رو کمی پایین بیار و با یک دست نگه‌دار تا بتونی سوکت برقش رو به راحتی جدا کنی.

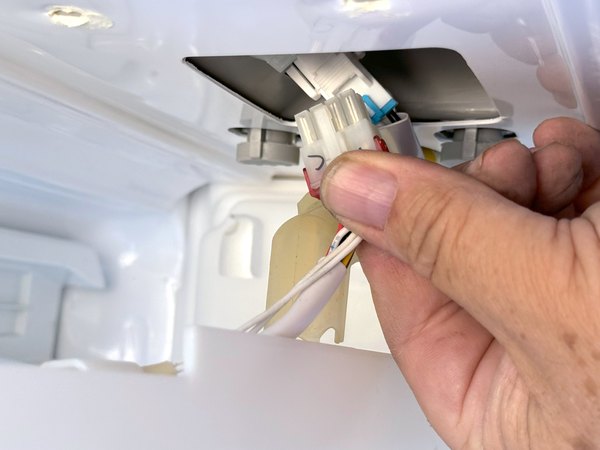

← سوکت یخ‌ساز (همونی که سمت جلو قرار داره) رو بگیر و زبانه قفل‌کننده‌اش رو با انگشت فشار بده.

سوکت رو به سمت بیرون بکش تا ارتباط برق یخ‌ساز کاملا قطع بشه.

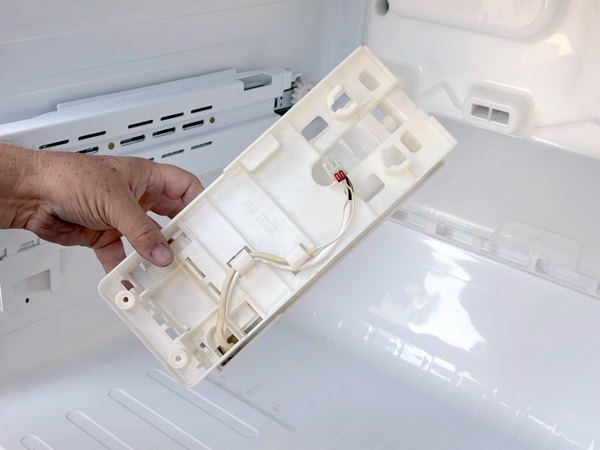

حالا که سیمش جدا شده، یخ‌ساز رو به طور کامل از فریزر بیرون بیار.

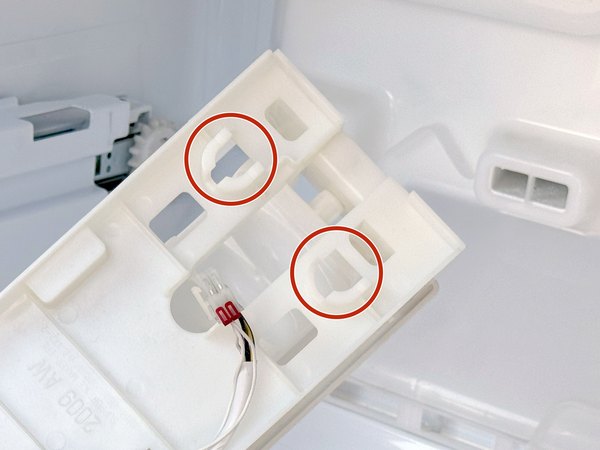

← تو این عکس می‌تونی شیارهایی که روی سقف فریزر برای نصب یخ‌ساز تعبیه شدن رو ببینی؛ موقع بستن دستگاه این عکس به دردت می‌خوره.

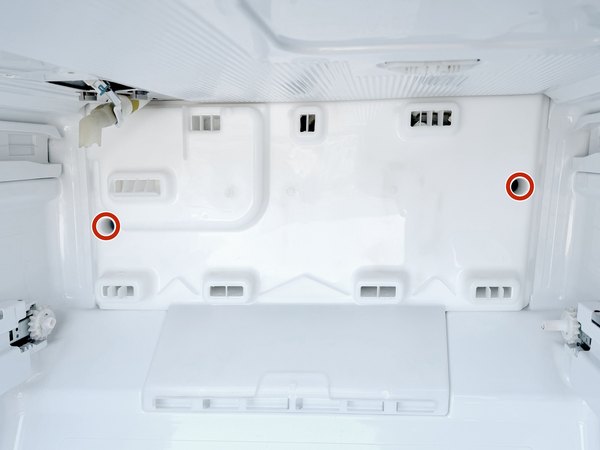

← دوباره پیچ‌گوشتی چهارسوی شماره 2 رو بردار و پیچ‌هایی که کاور اواپراتور (قاب پشتی محفظه فریزر) رو نگه داشتن، باز کن.

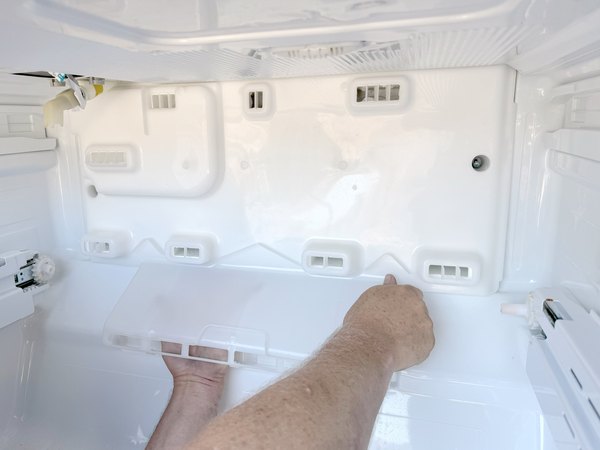

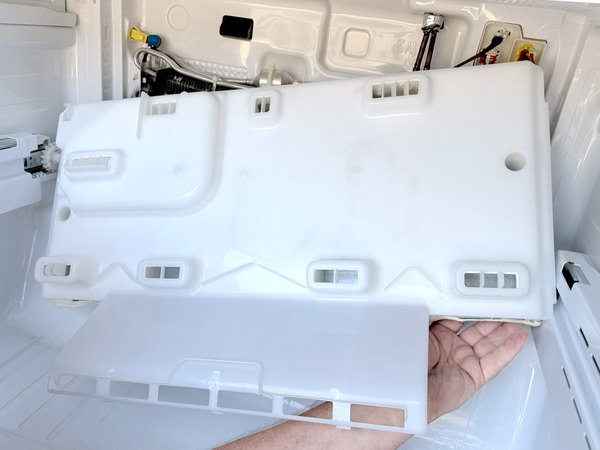

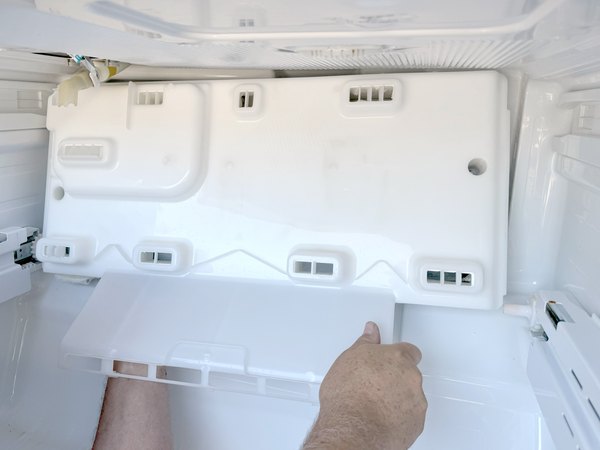

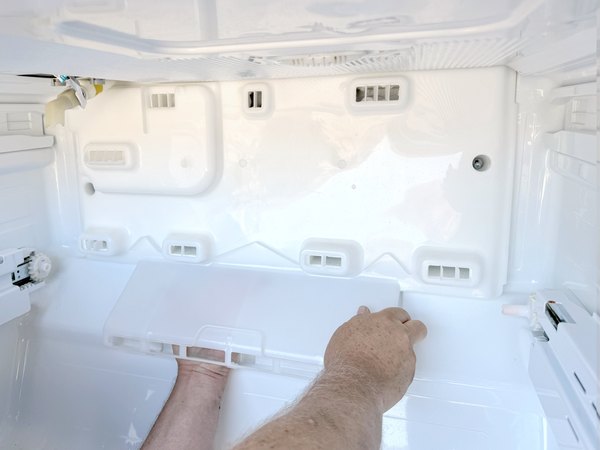

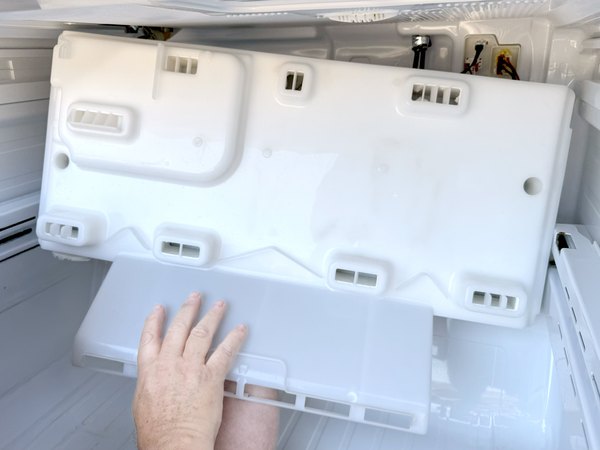

لبه پایینی کاور اواپراتور رو بگیر، کمی بلندش کن و بعد لبه رو به سمت خودت کج کن تا از جاش تکون بخوره.

کاور اواپراتور رو یه جوری جابجا کن که بتونی به اتصالات برقی که سمت راست و پشتش قرار دارن، دسترسی پیدا کنی.

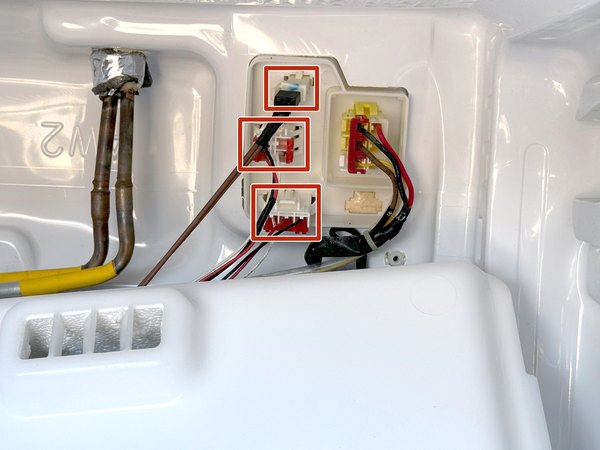

حواست باشه که هنوز نباید کاور رو کامل بیرون بکشی! اول باید سیم‌هایی که گوشه بالا سمت راست فریزر بهش وصل شدن رو با احتیاط جدا کنی.

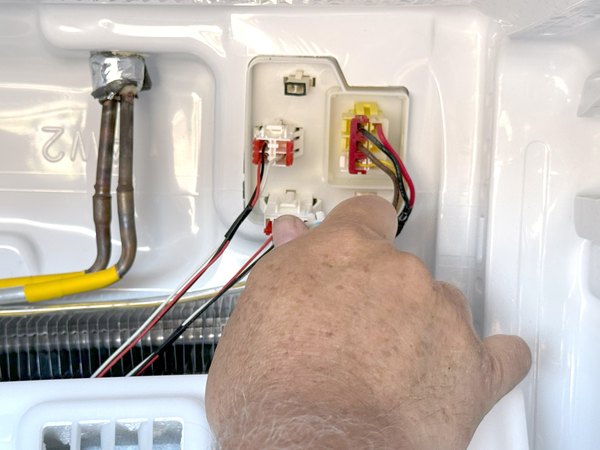

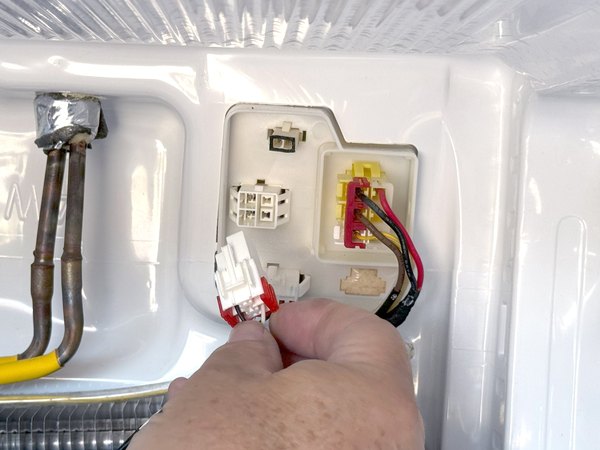

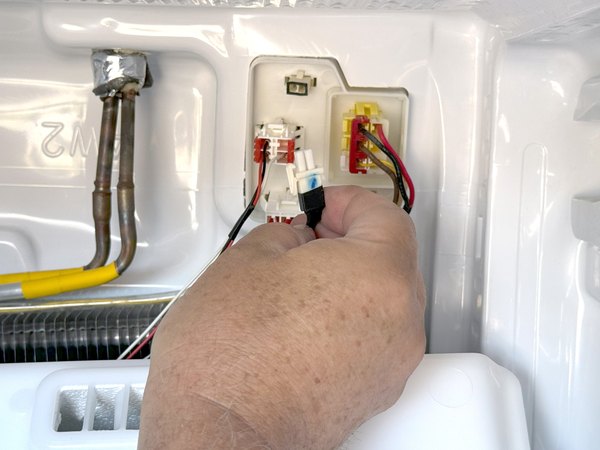

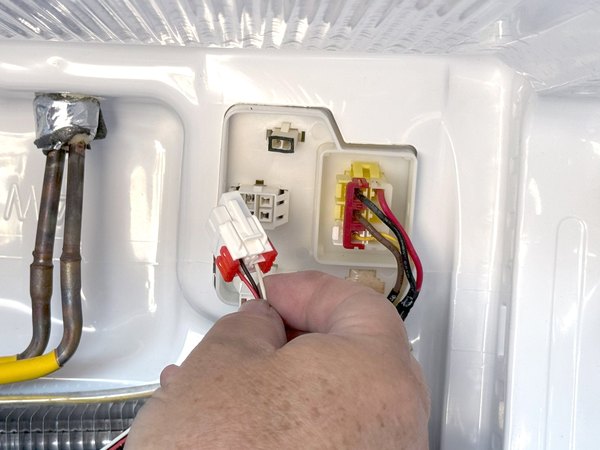

← زبانه روی سوکت‌ها رو فشار بده و آروم اونا رو از هم جدا کن تا سیم‌ها آزاد بشن.

با یک دستت کاور رو از زیر نگه دار تا وزن کاور باعث کشیده شدن و پاره شدن سیم‌ها نشه.

همون‌طور که کاور رو نگه داشتی، بقیه سوکت‌ها رو هم یکی‌یکی جدا کن تا کاور کاملا آزاد بشه.

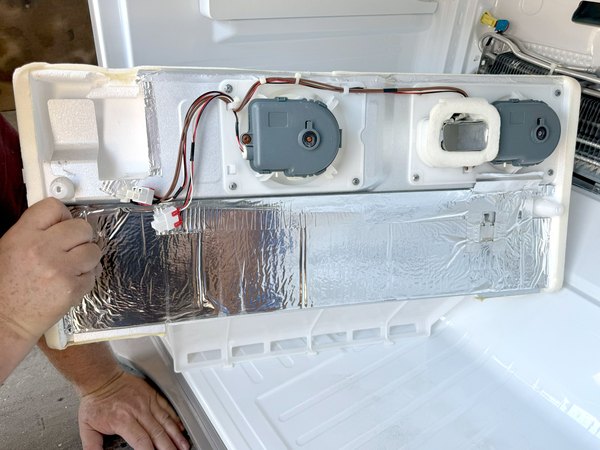

خب، حالا می‌تونی کاور اواپراتور رو با خیال راحت از داخل فریزر بیرون بیاری و کنار بذاری.

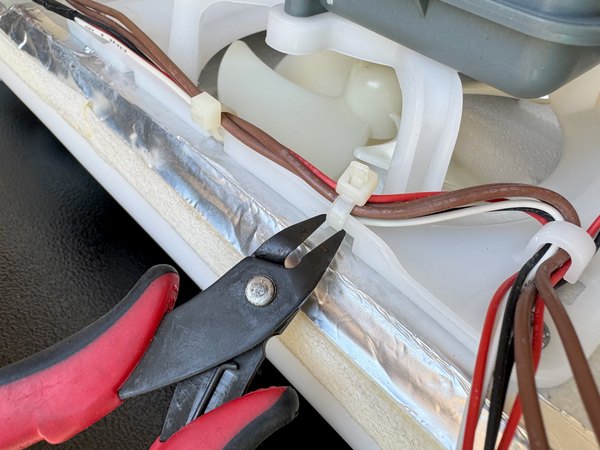

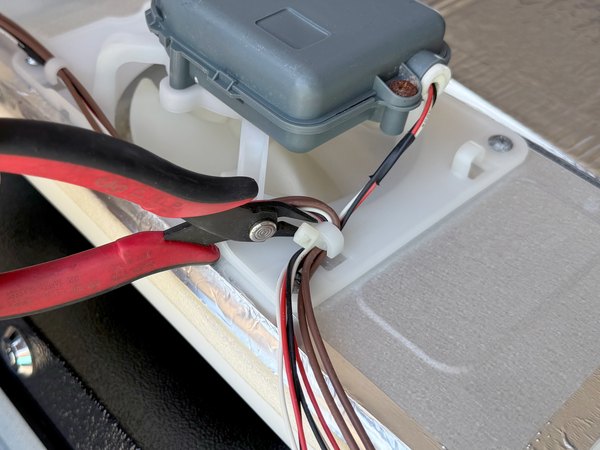

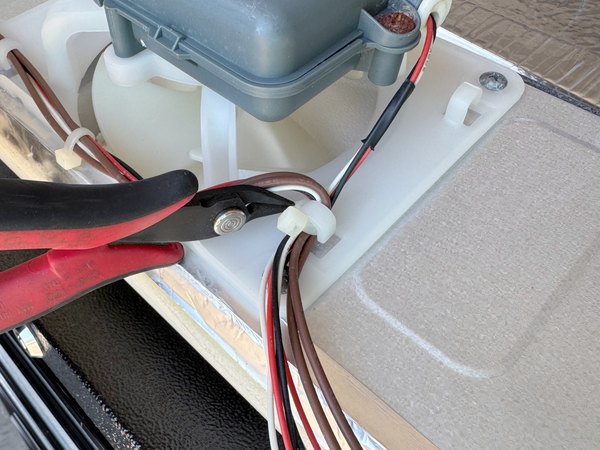

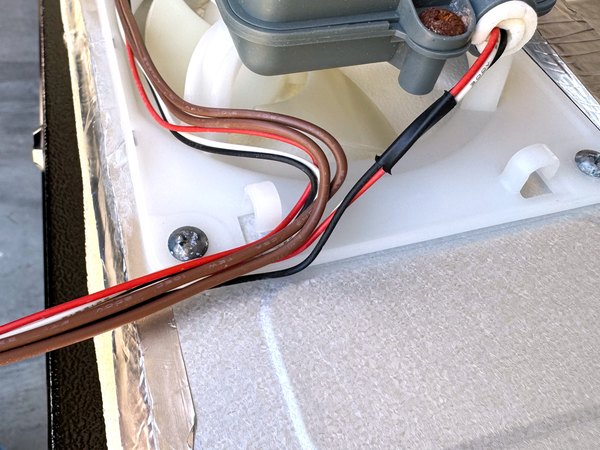

با استفاده از یه کف‌چین، بست‌های کمربندی که سیم‌کشی فن و بلوور رو نگه داشتن، با دقت ببر. حواست باشه خود سیم‌ها آسیب نبینن.

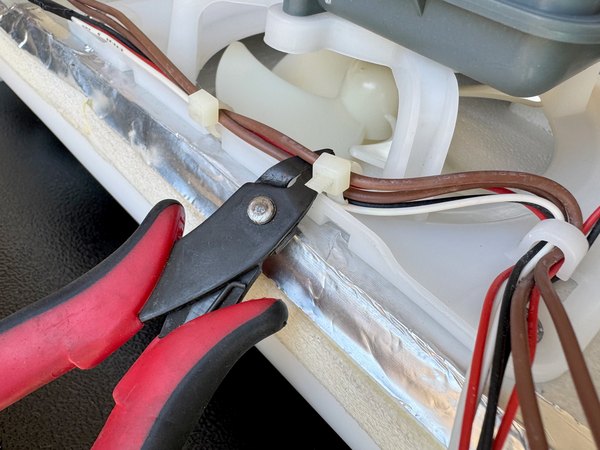

بقیه بست‌ها رو هم به همین ترتیب ببر تا دسته سیم فن کاملا آزاد بشه و مزاحم کارت نباشه.

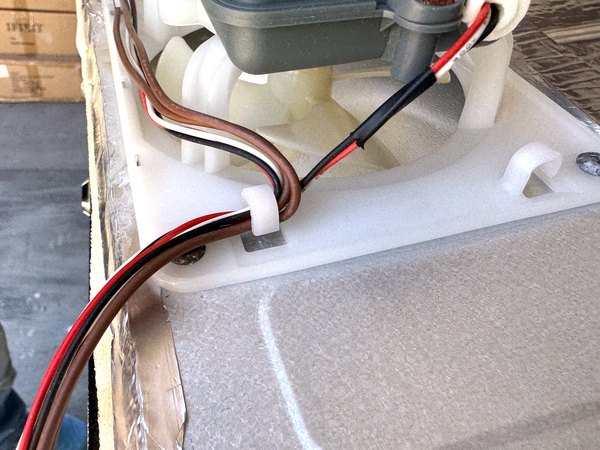

سیم‌ها رو از داخل گیره‌های نگهدارنده پلاستیکی دربیار و کنار بزن تا مسیر برای باز کردن خود فن باز بشه.

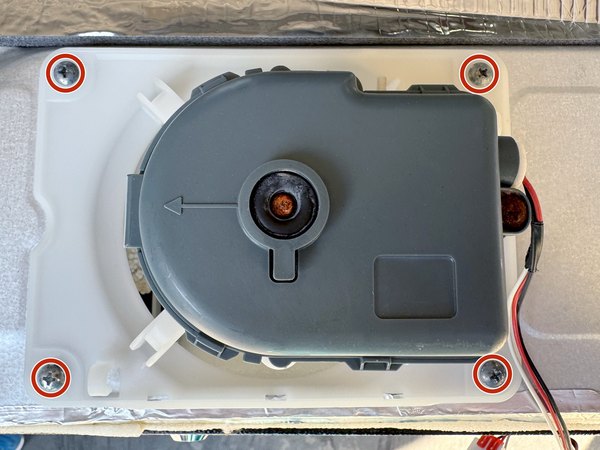

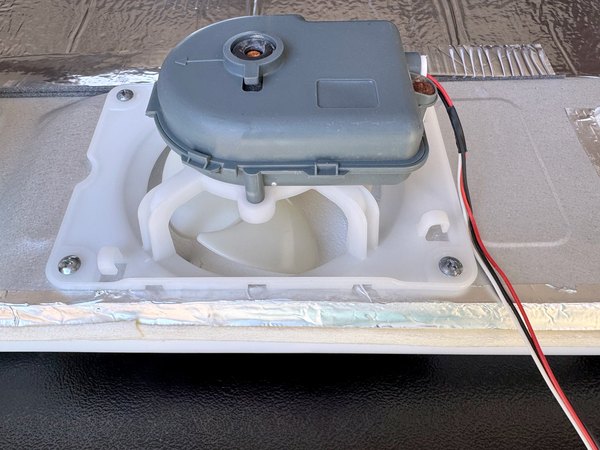

← با پیچ‌گوشتی چهارسوی شماره 2، پیچ‌هایی که محفظه فن رو به کاور اواپراتور متصل کردن، باز کن.

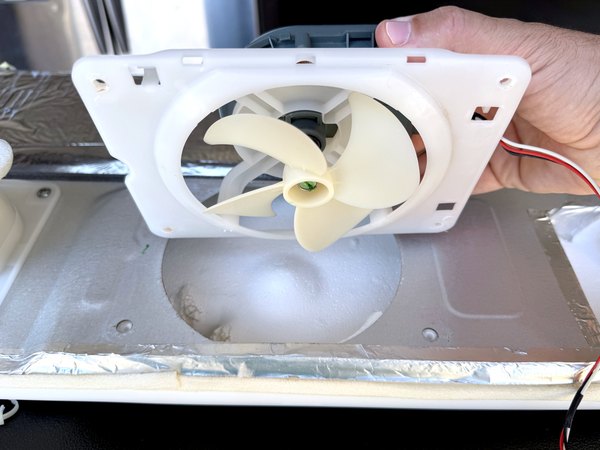

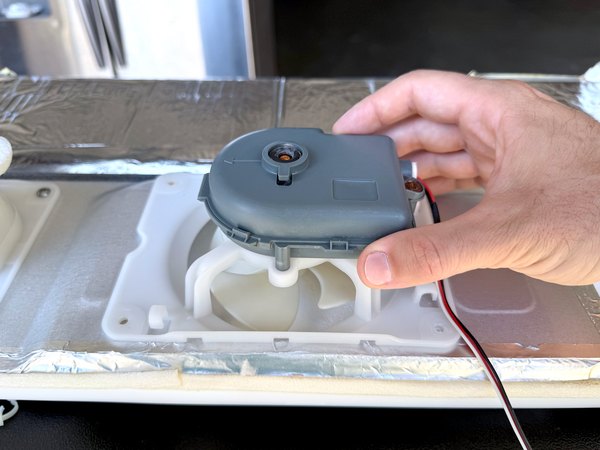

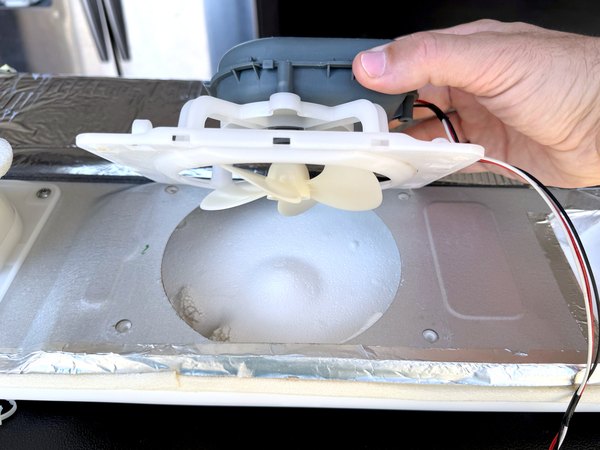

حالا کل مجموعه فن اواپراتور رو بلند کن و از روی کاور اواپراتور بردار.

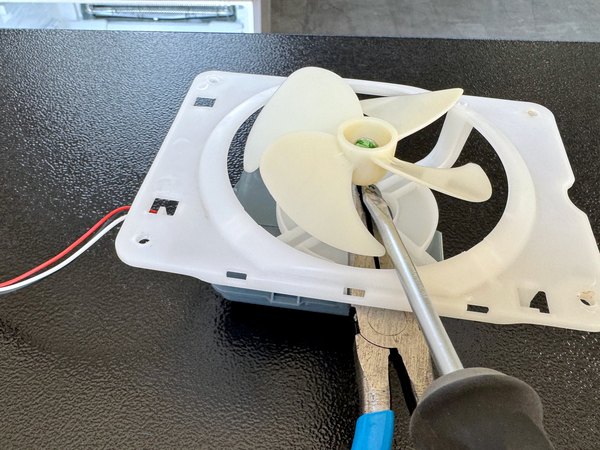

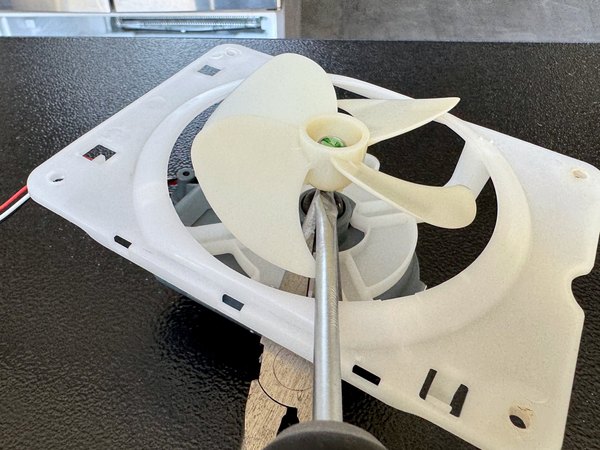

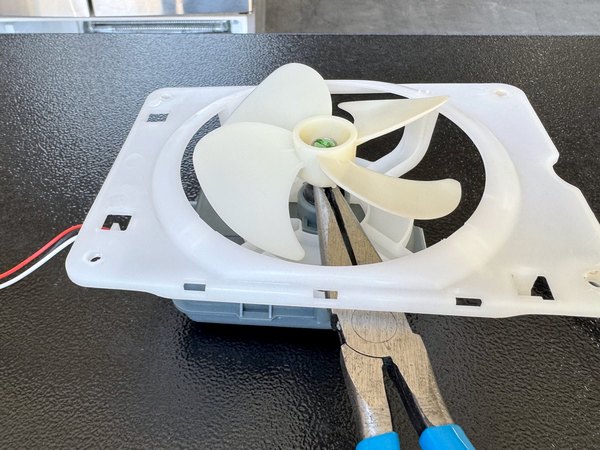

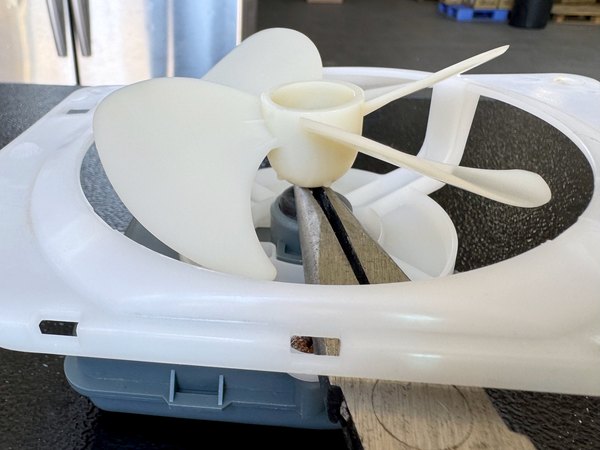

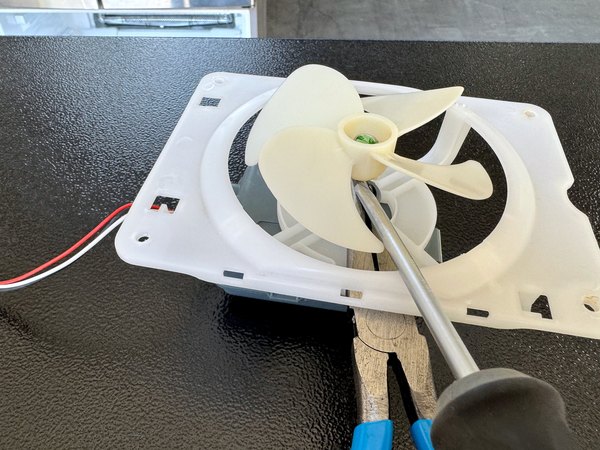

مجموعه فن رو برگردون تا روی قاب موتور قرار بگیر. با یه دم‌باریک، محور (شفت) فن رو به آرومی بگیر. حالا یه پیچ‌گوشتی دوسو (سایز 1/4 اینچ) رو بین لبه دم‌باریک و توپی پروانه فن قرار بده.

دقت کن که نوک پیچ‌گوشتی باید تا جای ممکن به محور موتور نزدیک باشه تا نیروی بهتری وارد کنه.

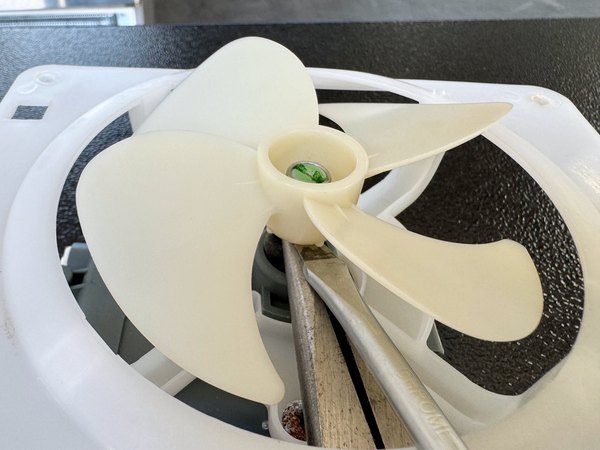

پیچ‌گوشتی رو بچرخون تا به توپی پروانه فن فشار بیاره و اونو روی محور موتور به سمت بالا هل بده.

دم‌باریک اینجا دو تا کار می‌کنه: هم از بدنه موتور محافظت می‌کنه، هم به عنوان یه تکیه‌گاه برای پیچ‌گوشتی عمل می‌کنه تا راحت‌تر پروانه رو دربیاری.

قاب پلاستیکی فن اونقدر محکم نیست که بخوای پروانه رو با دست و به زور به سمت بالا بکشی. اگه این کار رو بکنی احتمال شکستن قاب خیلی زیاده.

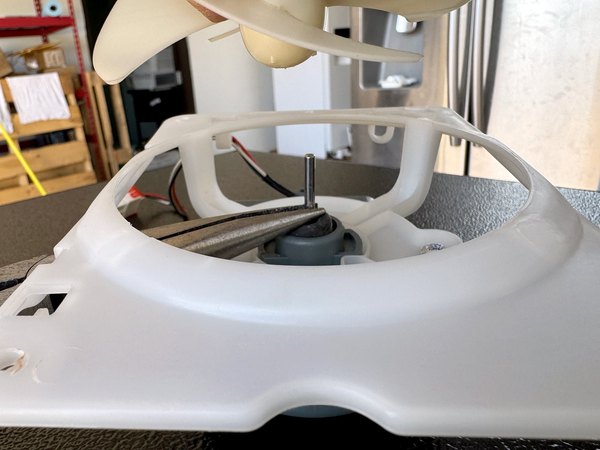

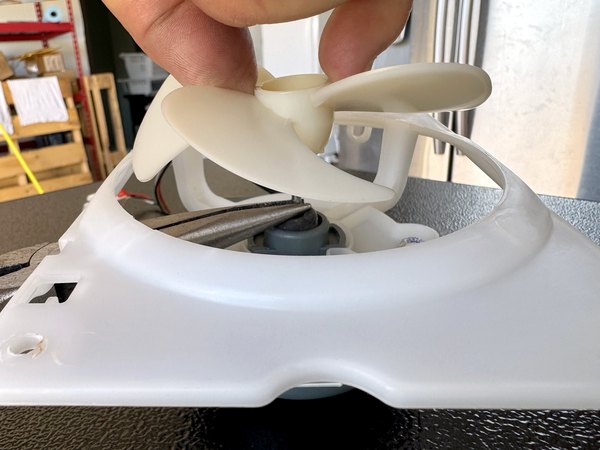

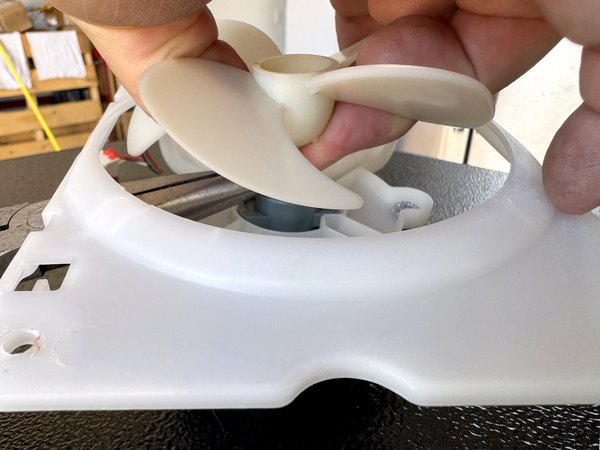

در حالی که هنوز با دم‌باریک محور موتور رو نگه داشتی، پروانه‌های فن رو مستقیم به سمت بالا بکش تا کاملا از محور جدا بشن.

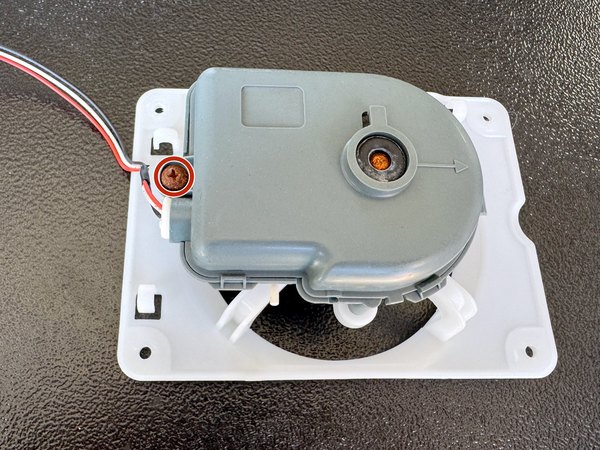

← با همون پیچ‌گوشتی چهارسو، پیچی که قاب موتور رو بسته نگه داشته باز کن.

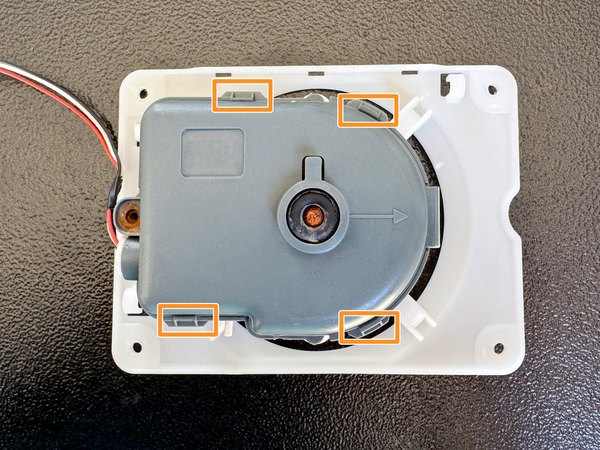

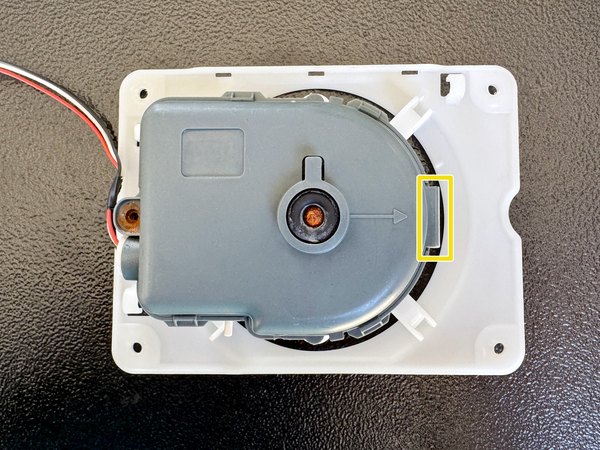

← به جایگاه گیره‌های پلاستیکی دور قاب دقت کن.

← این قاب یه لولای پلاستیکی داره، پس وقتی بازش می‌کنی، اجازه بده مثل صدف روی لولاش باز بشه.

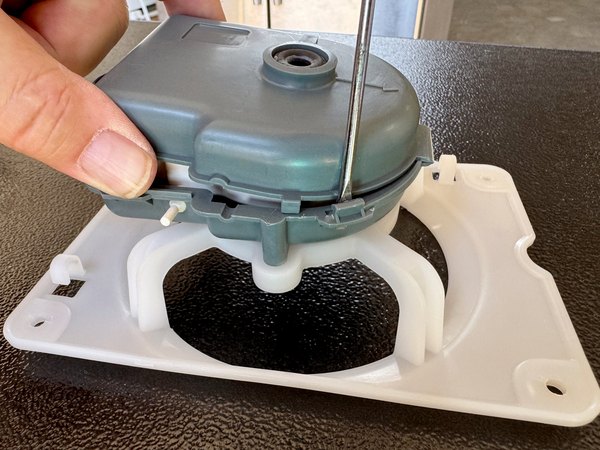

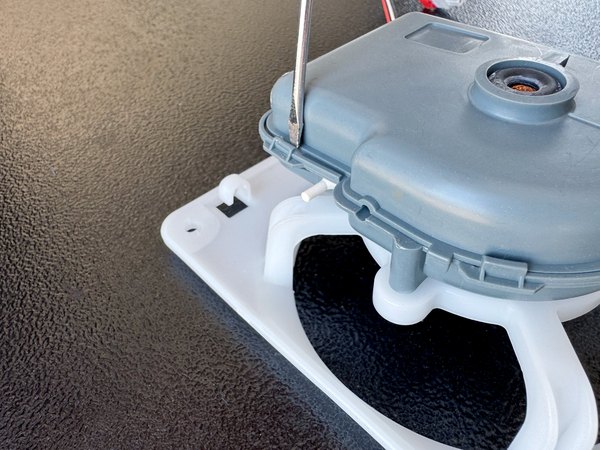

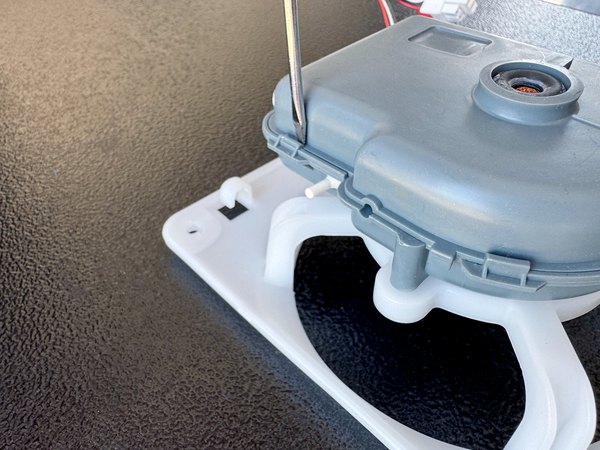

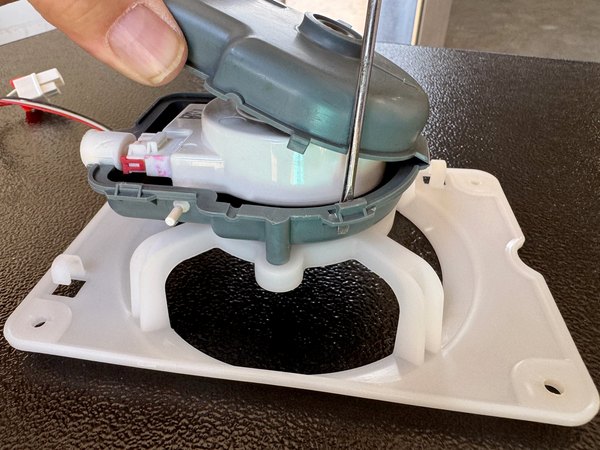

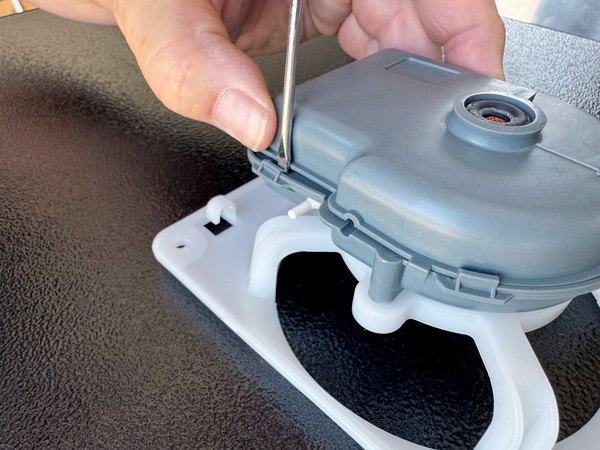

با یه پیچ‌گوشتی دوسو کوچیک، گیره‌ها رو به سمت بیرون اهرم کن. قاب رو یه کم بالا نگه دار تا گیره‌ای که باز کردی دوباره جا نیفته. همین کار رو برای بقیه گیره‌ها هم تکرار کن تا قاب کاملا آزاد بشه.

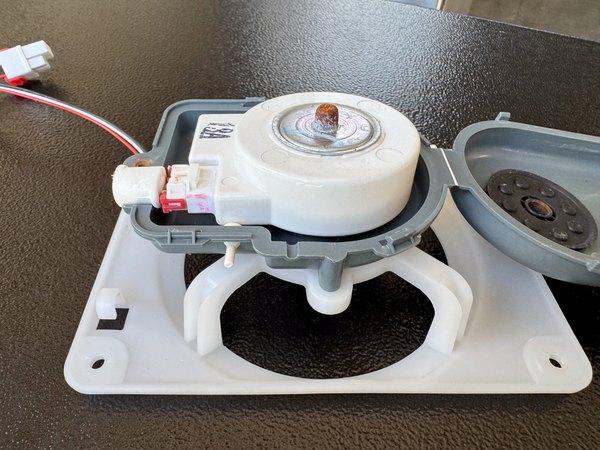

وقتی آخرین گیره هم آزاد شد، قاب موتور رو از سمت لولا کاملا باز کن.

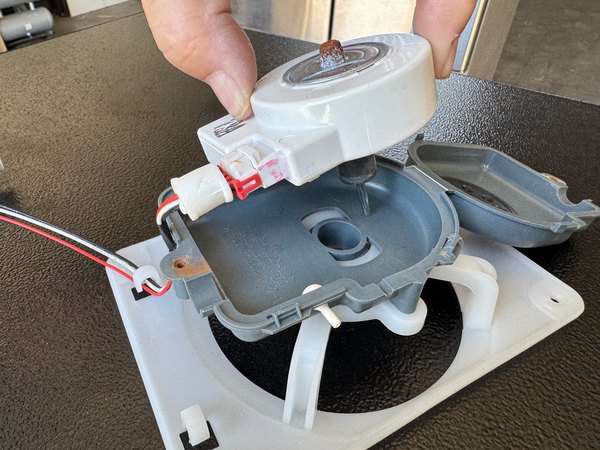

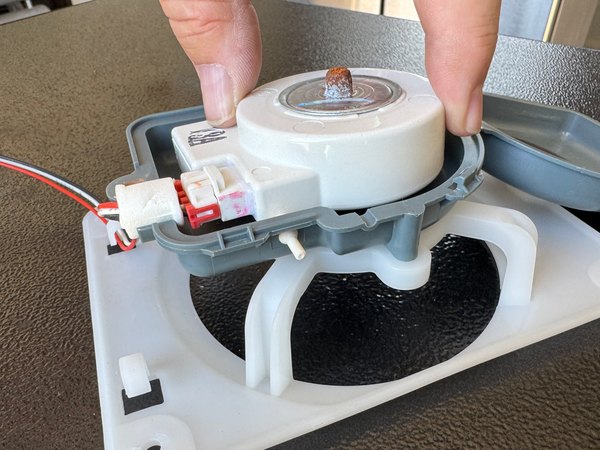

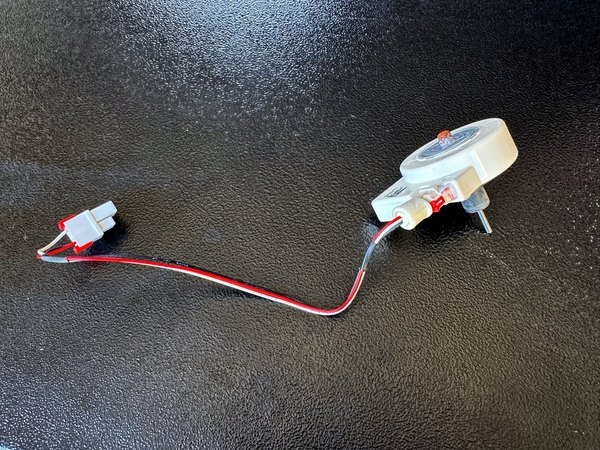

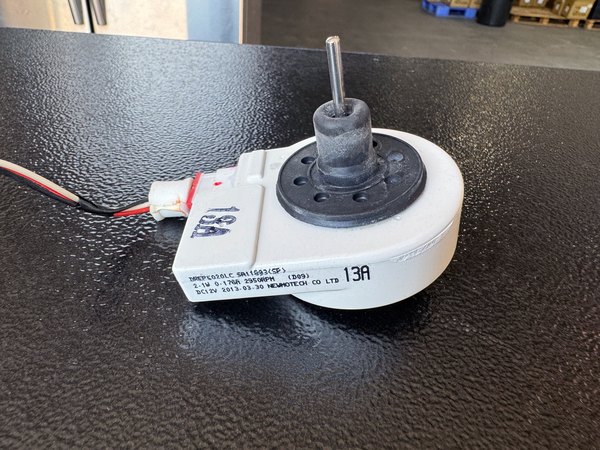

حالا خیلی راحت موتور فن رو از داخل قابش بلند کن و بیرون بیار.

جالبه بدونی موتورهایی که برای فن اواپراتور، فن کندانسور و بلوور یخ‌ساز استفاده میشن، همگی شماره قطعه یکسانی دارن و فقط پسوند حروفشون فرق می‌کنه تا وظیفه‌شون مشخص بشه.

خسته نباشی! تونستی موتور فن رو با موفقیت باز کنی. برای بستن موتور جدید و جمع کردن دستگاه، کافیه همین مراحلی که با هم اومدیم رو از آخر به اول انجام بدی. یادت نره که موقع بستن، پروانه رو محکم روی شفت جا بزنی و سیم‌ها رو مرتب با بست کمربندی ببندی.
