آموزش تعویض بلوور یخ‌ساز یخچال سامسونگ

اول از همه و قبل از شروع هر کاری، حتما دوشاخه یخچال رو از پریز بکش تا هیچ خطر اتصالی یا برق‌گرفتگی در حین کار تهدیدت نکنه.

یه نکته مهم: اگه علاوه بر بلوور، می‌خوای سراغ قطعات زیر هم بری، بهتره شیر آب ورودی به یخچال رو هم کامل ببندی و لوله‌اش رو جدا کنی:

موتور فن کندانسور موتور کمپرسور و رله اورلود حرارتی مجموعه شیر برقی ورودی آب

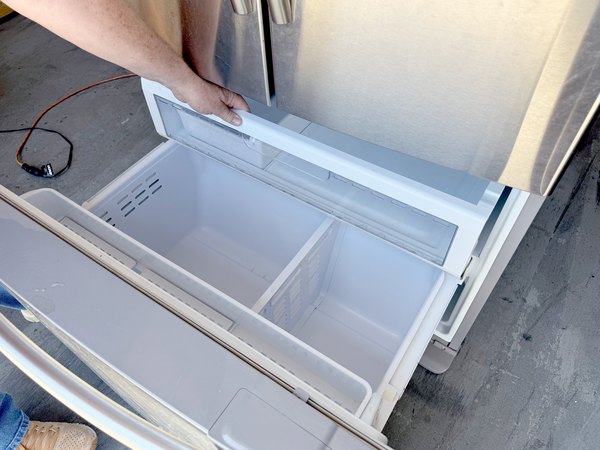

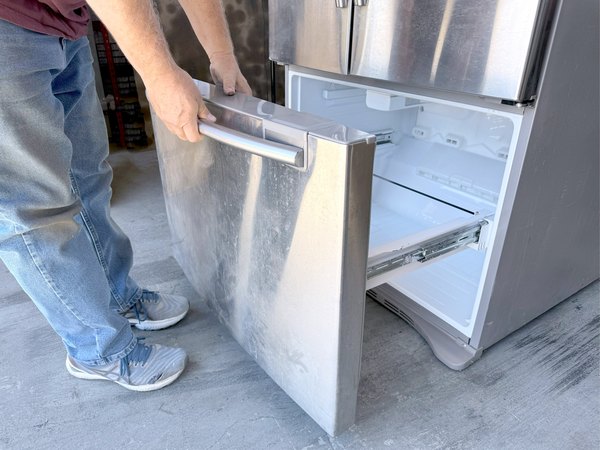

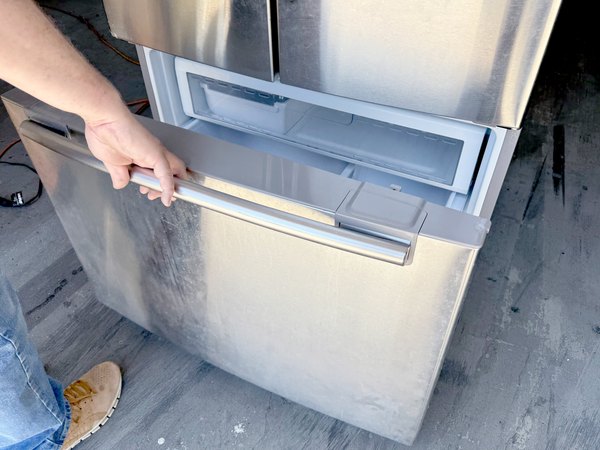

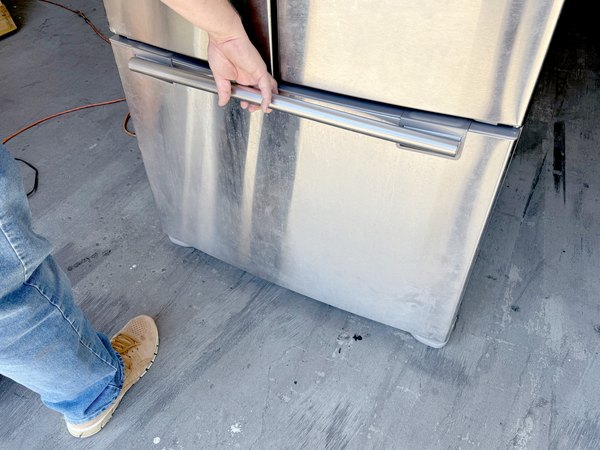

کشوی پایینی فریزر رو به سمت خودت بکش تا کاملا باز بشه و بتونی راحت توش کار کنی.

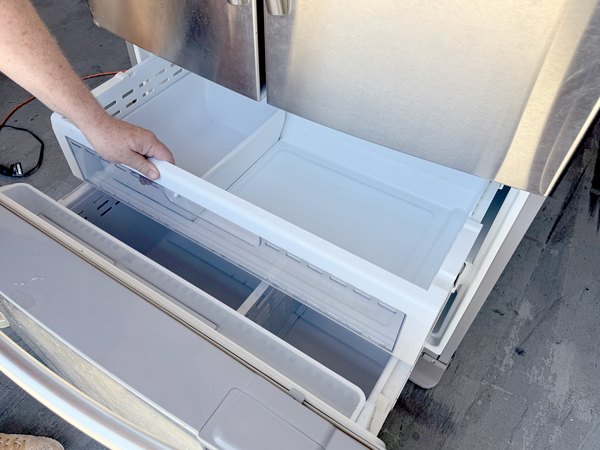

کشوی بالایی رو تا جایی که ریل‌ها اجازه میدن بیرون بکش. لبه جلویی کشو رو یه مقدار به سمت بالا کج کن. حالا کل کشو رو بلند کن و کامل از محفظه فریزر بیرون بیار و کنار بذار.

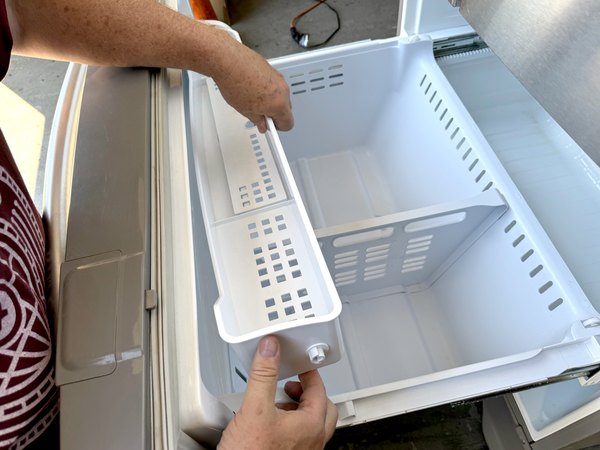

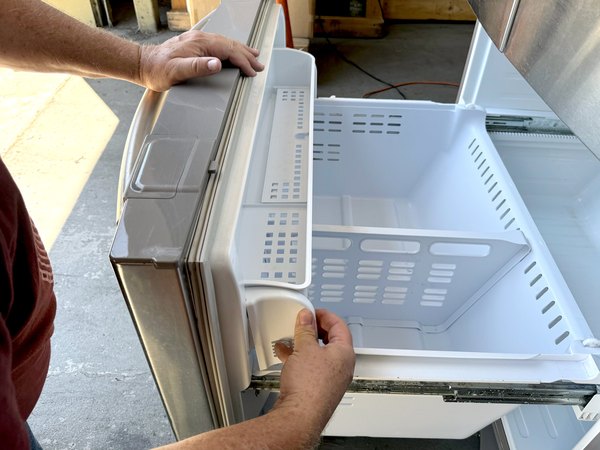

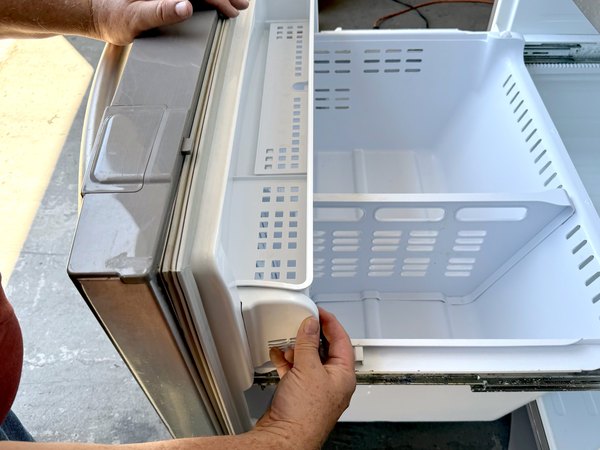

لبه پشتی گیره نگهدارنده لولای سبد رو کمی به سمت بالا زاویه بده تا از روی ریل کشو آزاد بشه و برش دار. حالا خیلی راحت سبد کوچیک رو از جاش بلند کن و بیرون بیار.

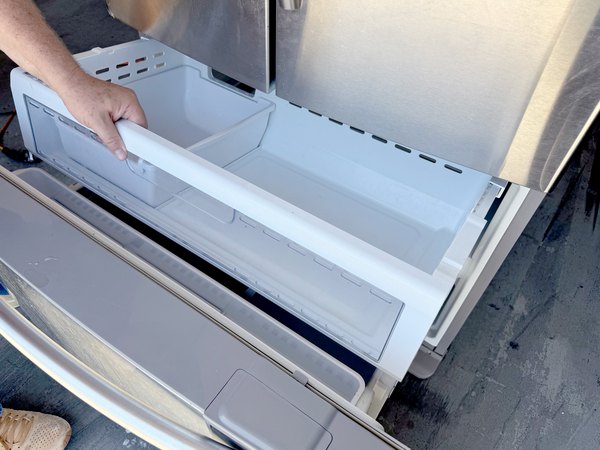

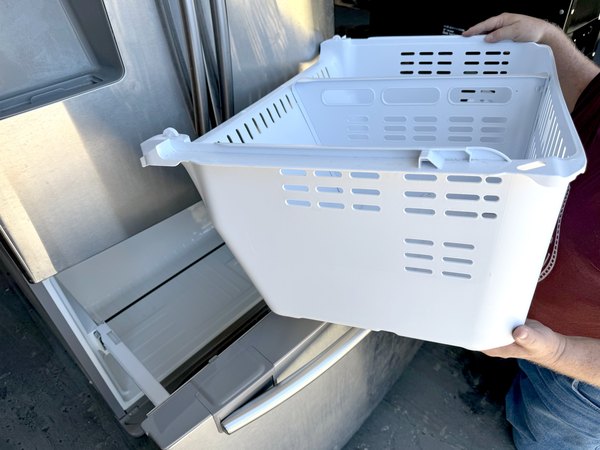

سبد بزرگتر رو از دو طرف بگیر، از داخل قاب کشو به سمت بالا بکش و کاملا از دستگاه خارج کن تا فضای کارت حسابی باز بشه.

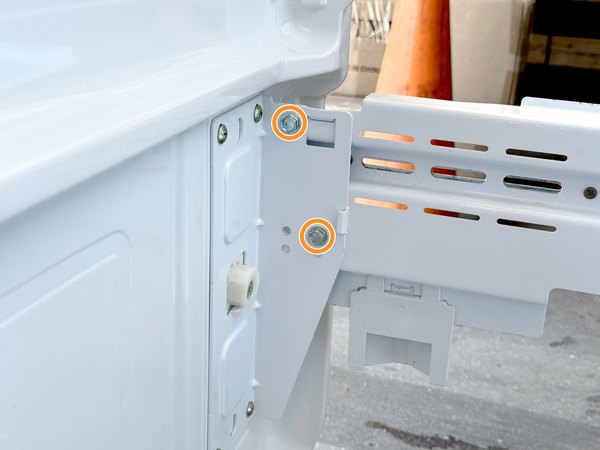

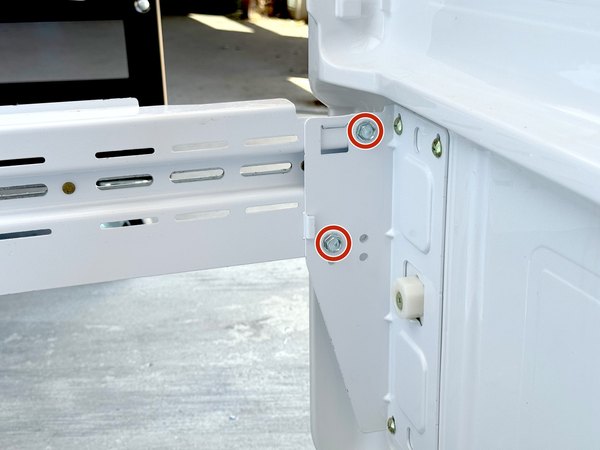

← با استفاده از آچار بکس 3/8 اینچ یا یه آچار تخت، پیچ‌هایی که پنل جلویی کشو رو به ریل سمت راست محکم کردن، باز کن.

← همین کار رو دقیقا برای ریل سمت چپ هم تکرار کن تا هر دو طرف آزاد بشن.

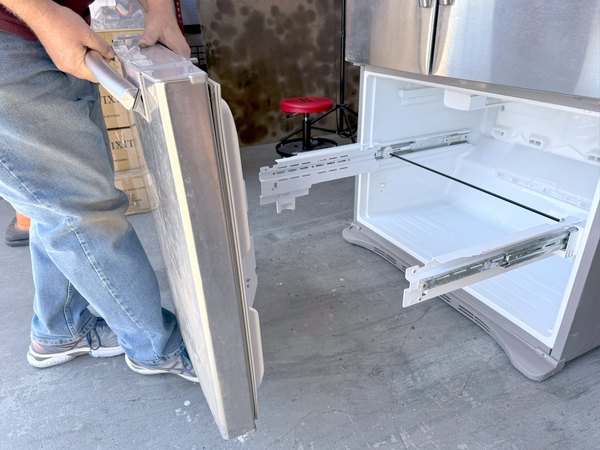

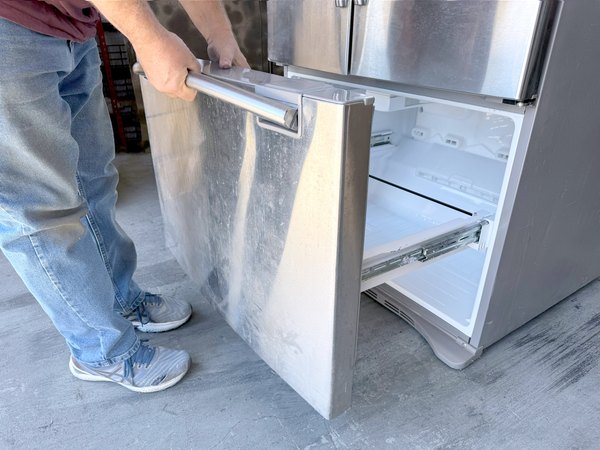

حالا که پیچ‌ها باز شدن، پنل جلویی کشو رو به سمت بالا بکش تا از ریل‌ها جدا بشه. پنل رو کامل بردار و یه جای امن بذار تا روش خط و خش نیفته.

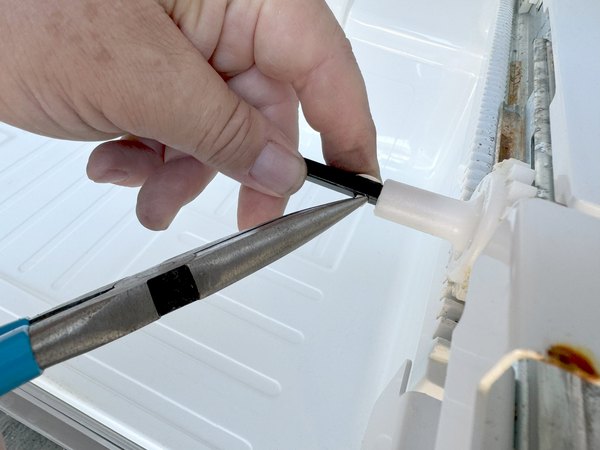

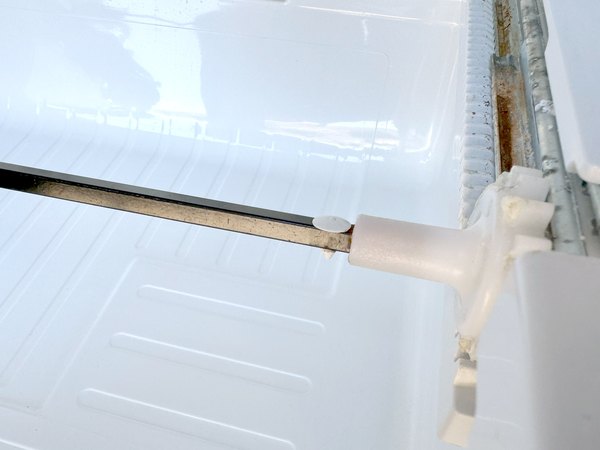

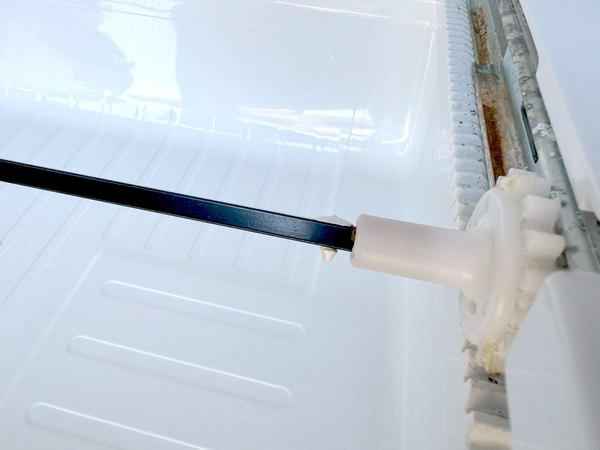

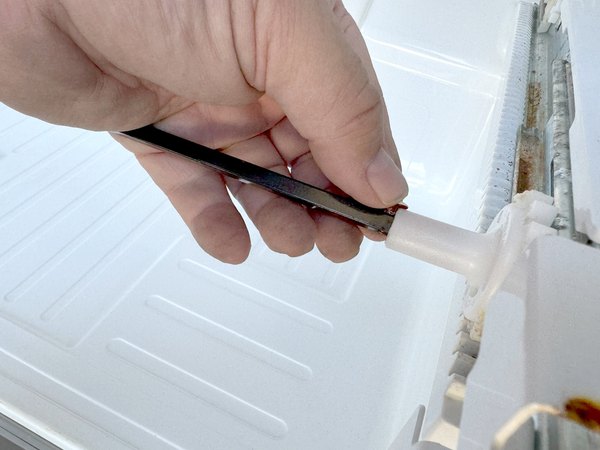

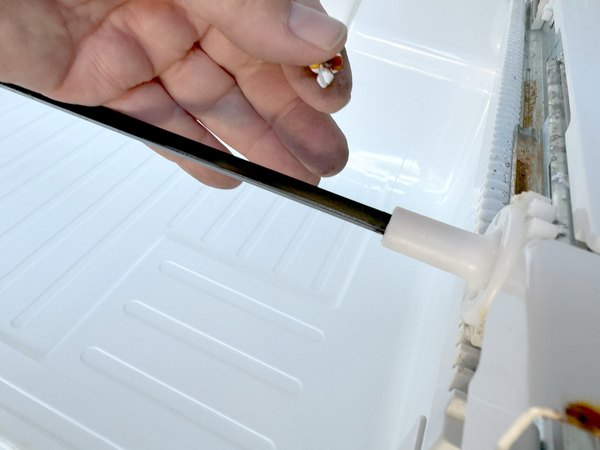

میله رابط ریل‌ها رو یه کم بچرخون تا بتونی پین نگهدارنده‌اش رو به راحتی ببینی. با یه دم‌باریک، دو طرف پین رو فشار بده تا ضامنش آزاد بشه و بتونی درش بیاری.

پین نگهدارنده رو کامل از سوراخش بیرون بکش. حالا میله رابط رو به سمت راست هل بده تا سمت چپش آزاد بشه.

در نهایت میله رو به سمت بالا و بعد چپ بکش تا کلا از روی ریل‌ها برداشته بشه.

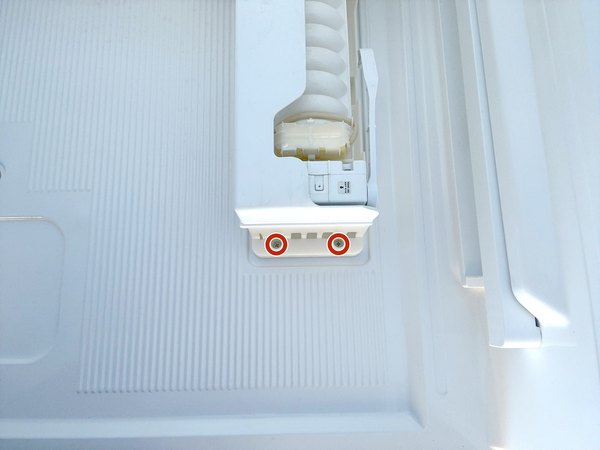

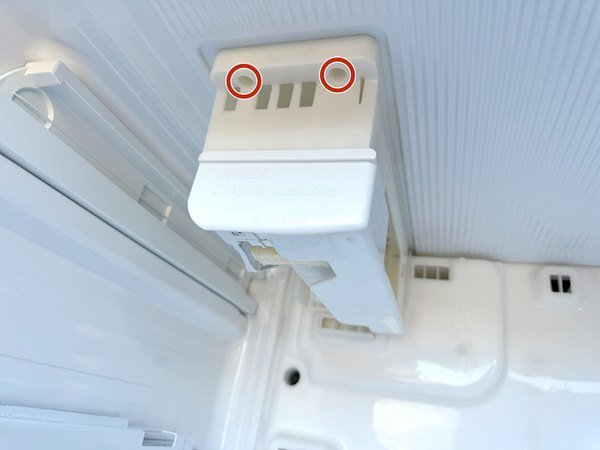

← با یه پیچ‌گوشتی چهارسوی شماره 2، پیچ‌های نگهدارنده یخ‌ساز رو باز کن.

برای اینکه گیج نشی، دو تا عکس از زوایای مختلف از همین پیچ‌ها گذاشتیم. دقت کن که کلا دو تا پیچ هستن، نه چهار تا!

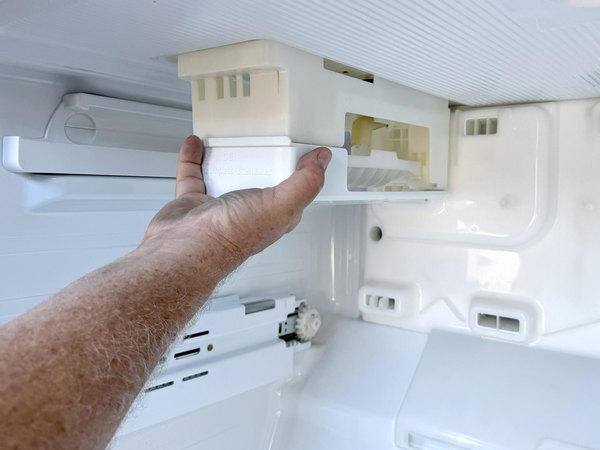

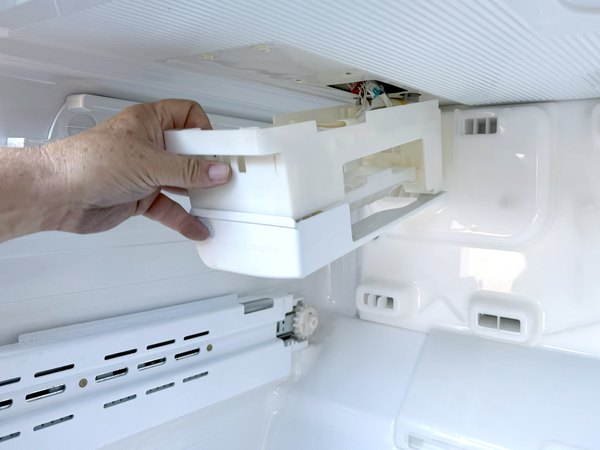

یخ‌ساز رو به موازات سقف فریزر به سمت جلو بکش.

با این حرکت، یخ‌ساز از گیره‌های سقف فریزر آزاد میشه.

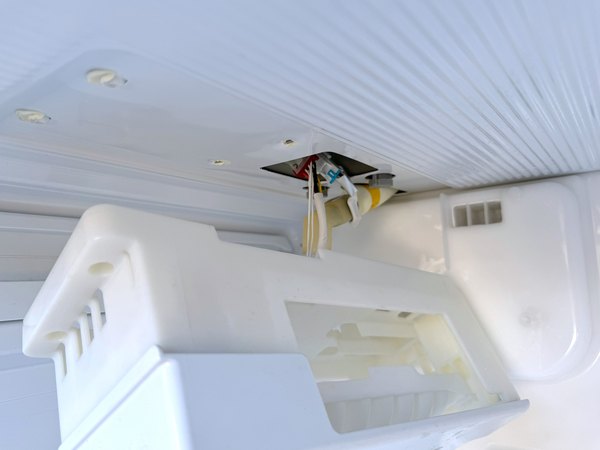

حالا یخ‌ساز رو کمی پایین بیار و با یک دست نگه‌دار تا بتونی سوکت برقش رو بدون دردسر جدا کنی.

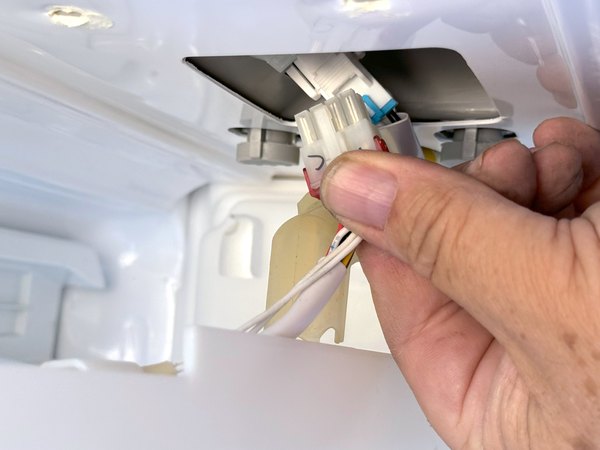

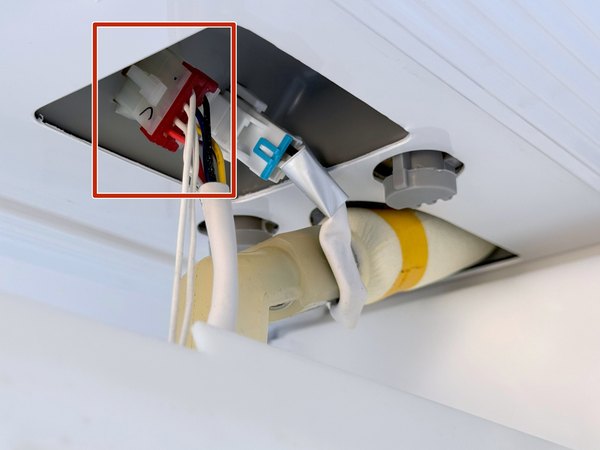

← سوکت یخ‌ساز (همونی که سمت جلو قرار داره) رو بگیر و زبانه قفل‌کننده‌اش رو با انگشت فشار بده.

سوکت رو به سمت بیرون بکش تا ارتباط برق یخ‌ساز کاملا قطع بشه.

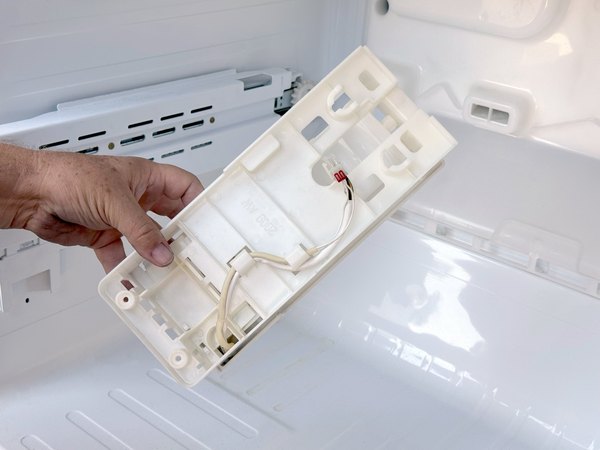

حالا که سیمش جدا شده، یخ‌ساز رو به طور کامل از فریزر بیرون بیار.

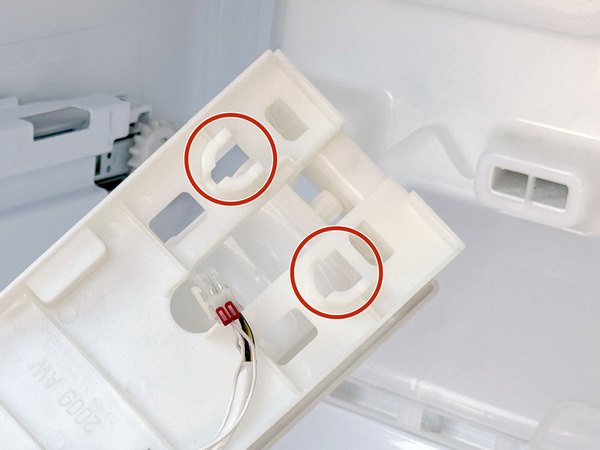

← تو این عکس می‌تونی شیارهایی که روی سقف فریزر برای نصب یخ‌ساز تعبیه شدن رو ببینی؛ موقع بستن دستگاه این عکس حسابی به دردت می‌خوره.

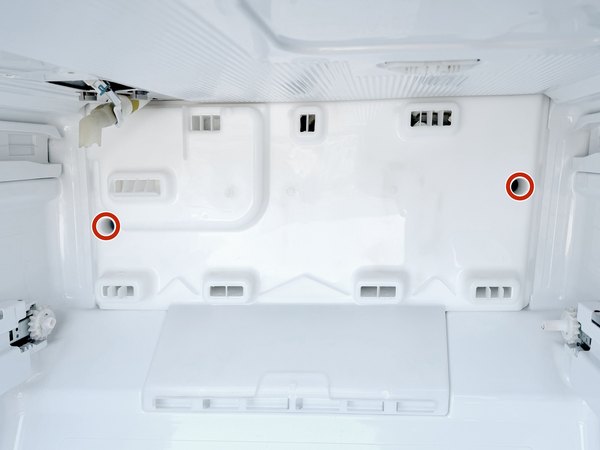

← دوباره پیچ‌گوشتی چهارسوی شماره 2 رو بردار و پیچ‌هایی که کاور اواپراتور (قاب پشتی محفظه فریزر) رو نگه داشتن، باز کن.

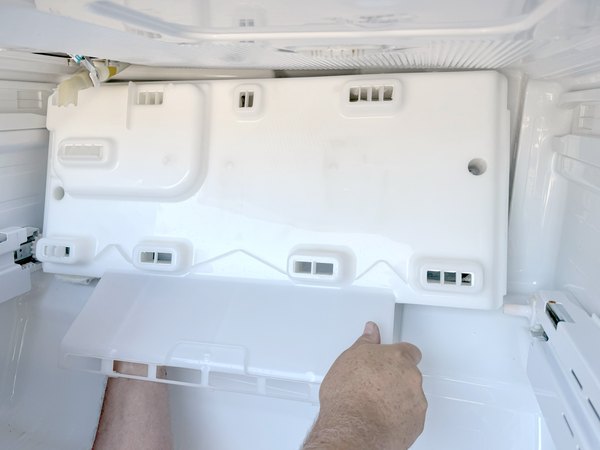

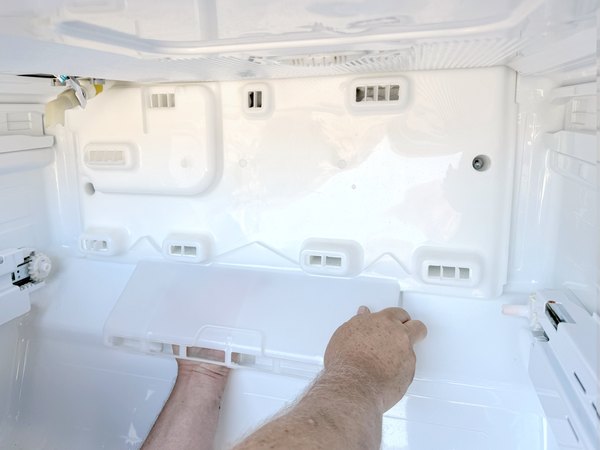

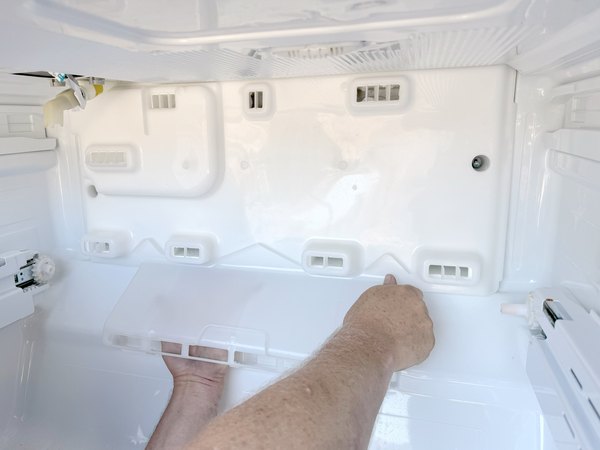

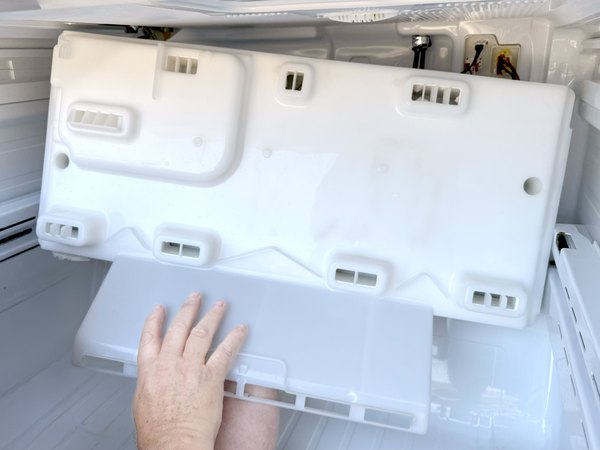

لبه پایینی کاور اواپراتور رو بگیر، کمی بلندش کن و بعد لبه رو به سمت خودت کج کن تا از جاش تکون بخوره.

کاور اواپراتور رو یه جوری جابجا کن که بتونی به اتصالات برقی که سمت راست و پشتش قرار دارن، دسترسی پیدا کنی.

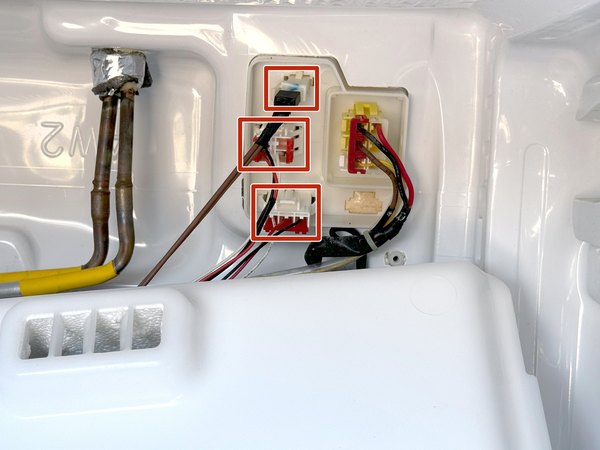

حواست باشه که هنوز نباید کاور رو کامل بیرون بکشی! اول باید سیم‌هایی که گوشه بالا سمت راست فریزر بهش وصل شدن رو با احتیاط جدا کنی.

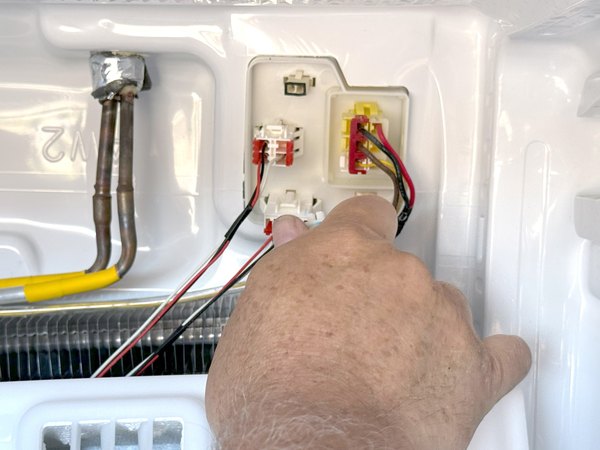

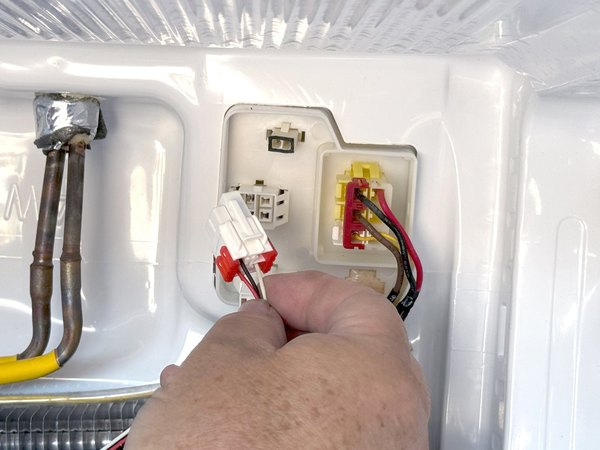

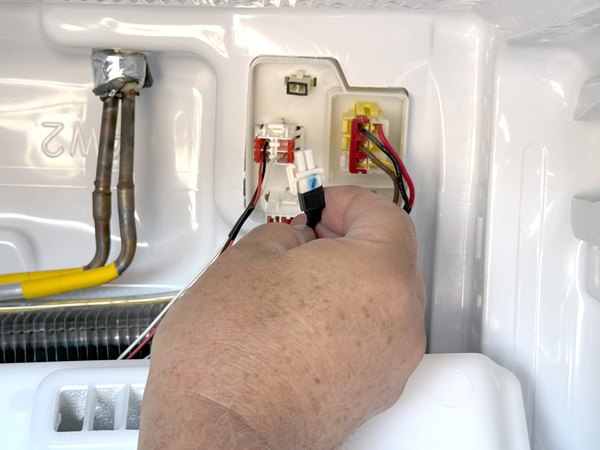

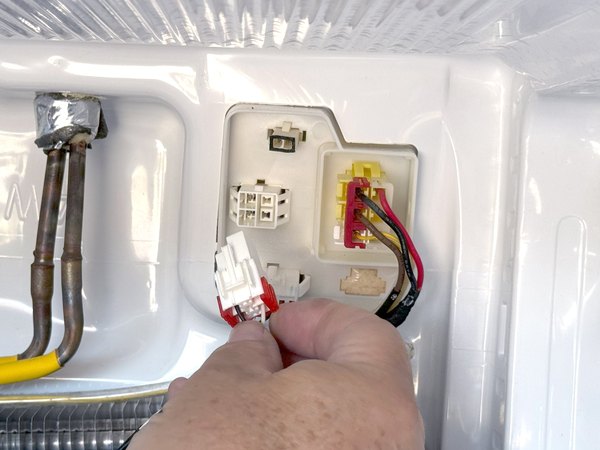

← زبانه روی سوکت‌ها رو فشار بده و آروم اونا رو از هم جدا کن تا سیم‌ها آزاد بشن.

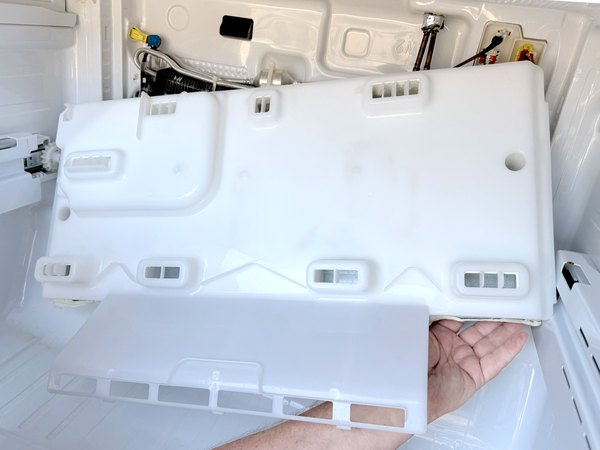

با یک دستت کاور رو از زیر نگه دار تا وزن کاور باعث کشیده شدن و پاره شدن سیم‌ها نشه.

همون‌طور که کاور رو نگه داشتی، بقیه سوکت‌ها رو هم یکی‌یکی جدا کن تا کاور کاملا آزاد بشه.

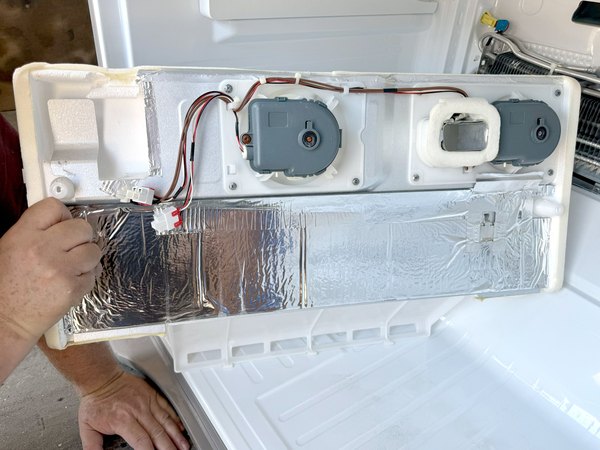

خب، حالا می‌تونی کاور اواپراتور رو با خیال راحت از داخل فریزر بیرون بیاری و کنار بذاری.

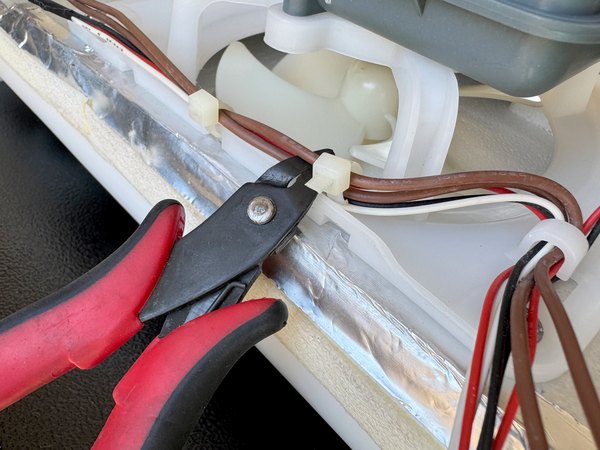

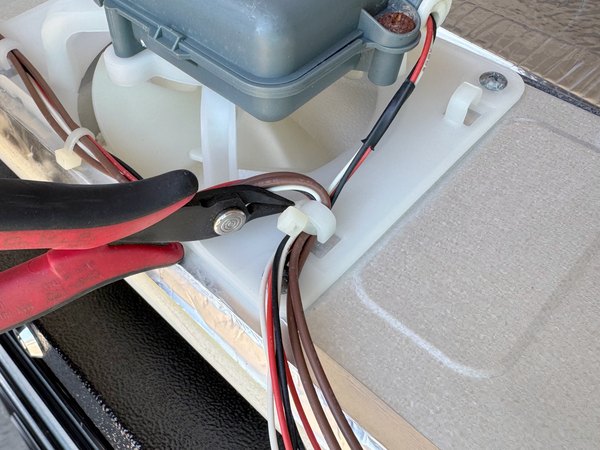

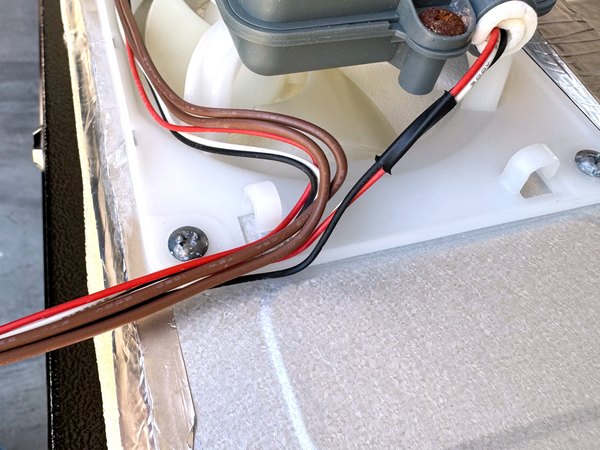

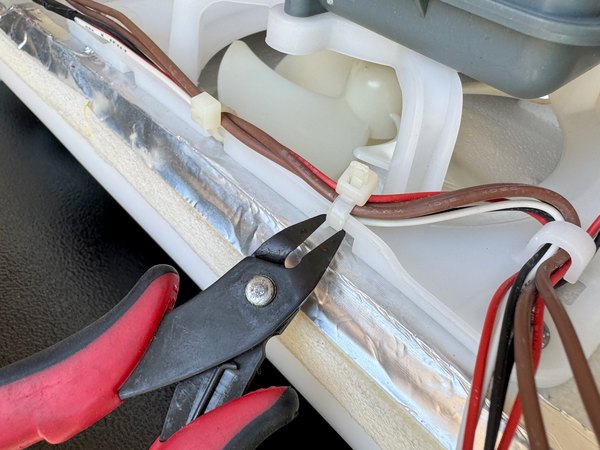

با استفاده از یه کف‌چین، بست‌های کمربندی که سیم‌کشی فن و بلوور رو نگه داشتن، با دقت ببر. حواست باشه خود سیم‌ها آسیب نبینن.

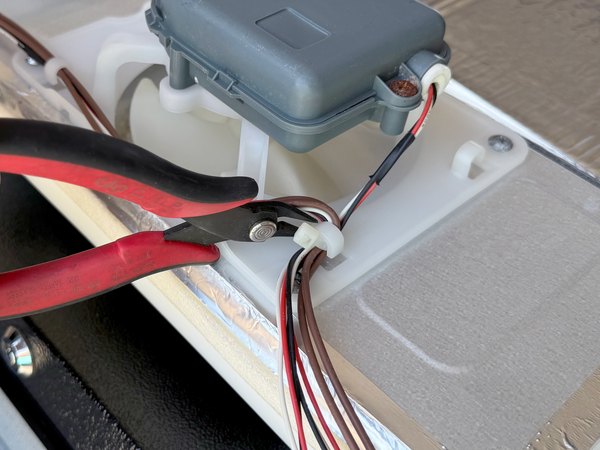

بقیه بست‌ها رو هم به همین ترتیب ببر تا دسته سیم فن و بلوور کاملا آزاد بشن.

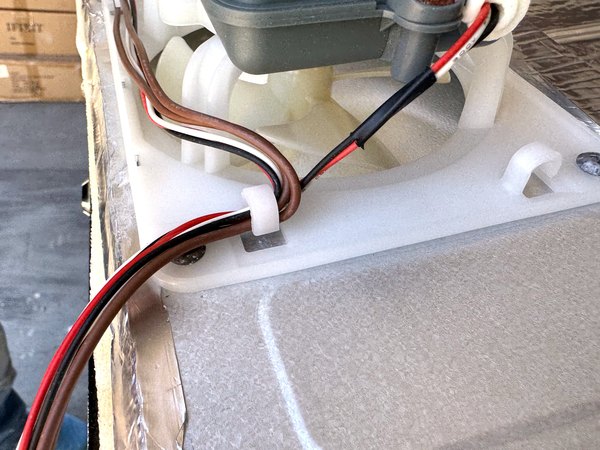

سیم‌ها رو از داخل گیره‌های نگهدارنده پلاستیکی دربیار و کنار بزن تا مسیر برای باز کردن مجموعه بلوور باز بشه.

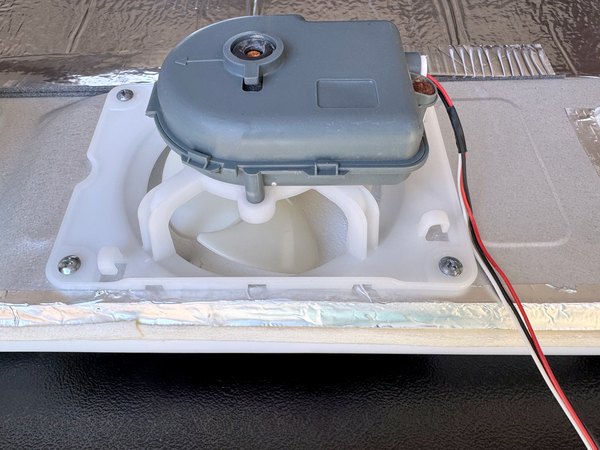

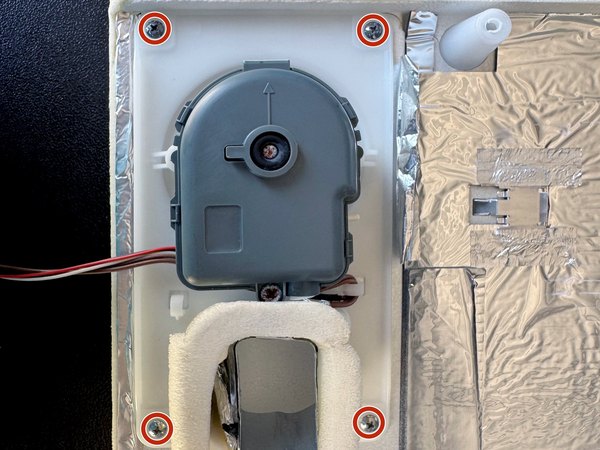

← با پیچ‌گوشتی چهارسوی شماره 2، پیچ‌هایی که مجموعه بلوور یخ‌ساز رو به کاور اواپراتور متصل کردن، باز کن.

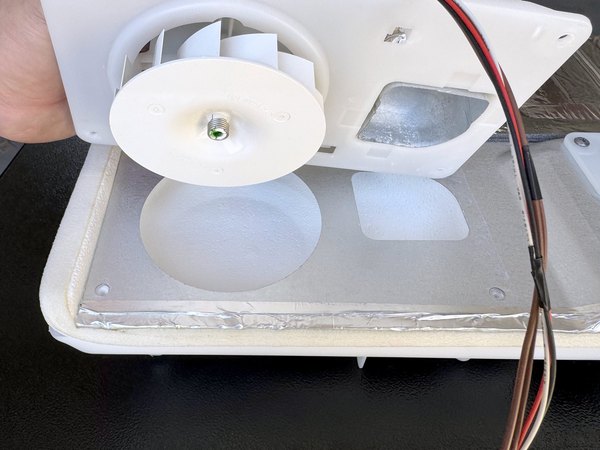

حالا کل مجموعه بلوور رو بلند کن و از روی کاور اواپراتور جدا کن.

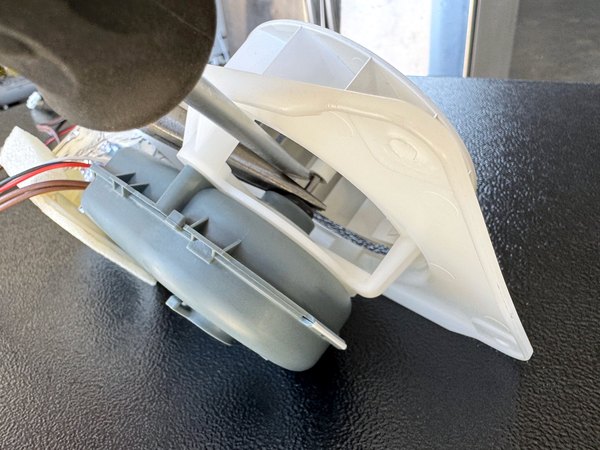

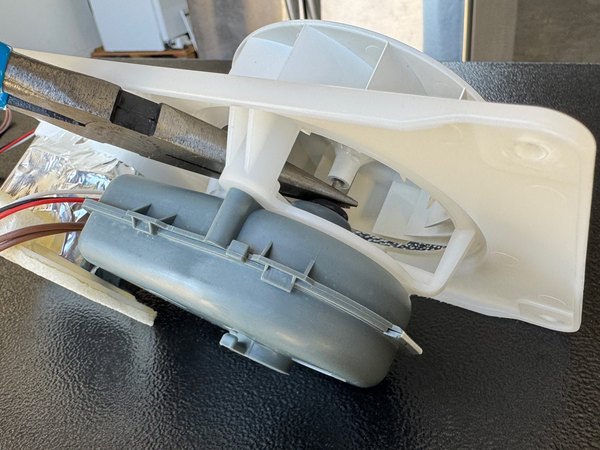

مجموعه بلوور رو طوری برگردون که سمت موتور به طرف پایین باشه. دم‌باریک رو از کناره قاب وارد کن و محور (شفت) موتور رو به آرومی اما محکم بگیر.

سعی کن دم‌باریک رو تا جایی که می‌تونی داخل ببری، اما مراقب باش به قاب بلوور فشار نیاری یا کجش نکنی.

یه پیچ‌گوشتی دوسو (سایز 1/4 اینچ) رو بین لبه دم‌باریک و توپی مرکز پروانه قرار بده.

دقت کن که نوک پیچ‌گوشتی باید تا جای ممکن به محور موتور نزدیک باشه تا نیروی بهتری وارد کنه.

پیچ‌گوشتی رو بچرخون تا مثل اهرم عمل کنه و پروانه بلوور رو روی شفت به سمت بالا هل بده.

قاب پلاستیکی بلوور اونقدر محکم نیست که بخوای پروانه رو از بالا با دست و به زور بکشی. اگه این کار رو بکنی احتمال شکستن قاب خیلی زیاده، پس حتما از همین روش اهرم کردن استفاده کن.

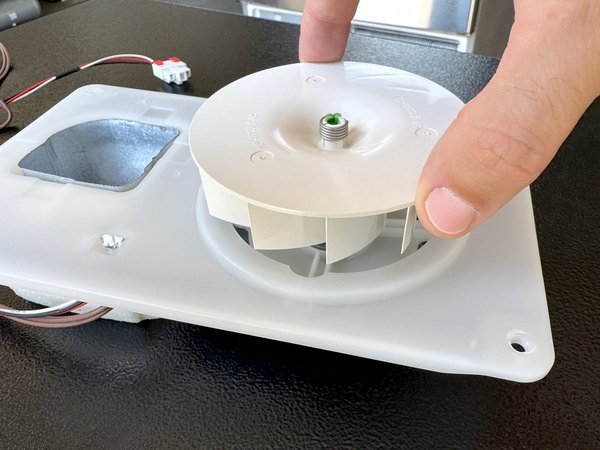

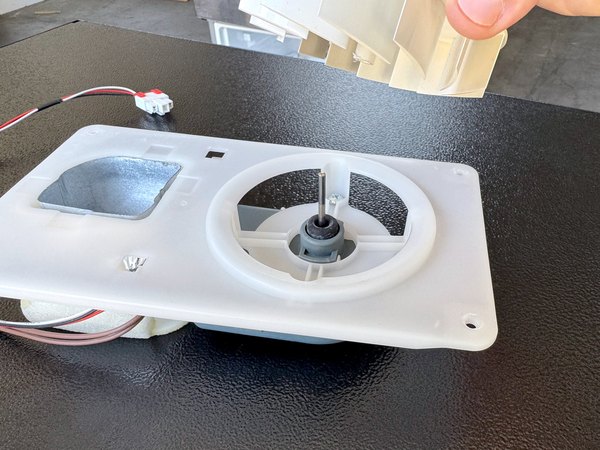

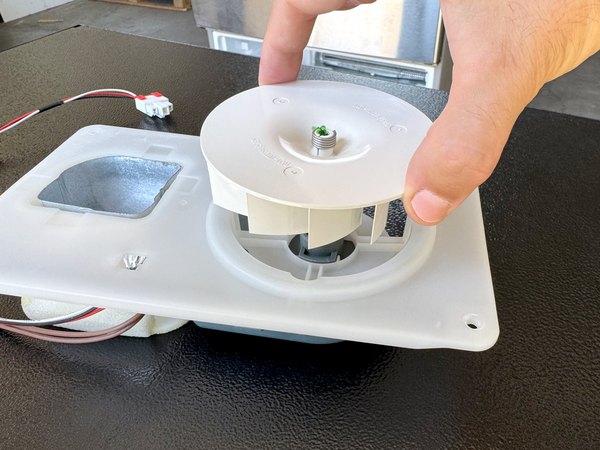

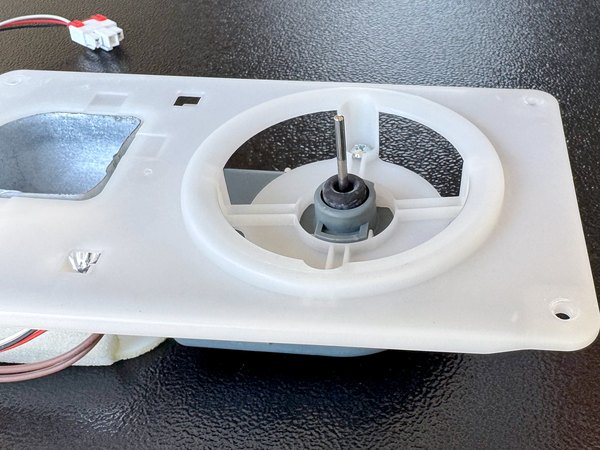

وقتی پروانه یه مقدار آزاد شد، می‌تونی مستقیم به سمت بالا بکشیش تا از روی شفت موتور جدا بشه. یادت نره با دست دیگه‌ات قاب بلوور رو نگه داری تا تعادلش به هم نخوره.

اگه بخوای می‌تونی موتور رو تو همون حالتی که به قاب بلوور وصله دربیاری و قاب موتور رو جدا نکنی.

اما مسئله اینه که تو بلوور یخ‌ساز، شفت موتور بلندتره و وقتی قاب رو باز نکنی، ثبات کمتری داره و قطعه موقع درآوردن پروانه ممکنه لق بزنه.

درسته که این روش چند قدم از کار رو کم می‌کنه، ولی چون بی‌ثباته، کار رو سخت‌تر می‌کنه. ساختار باز کردن موتور تو هر دو حالت تقریبا مشابهه، ولی ما پیشنهاد می‌دیم طبق مراحل جلو بری تا آسیبی به قطعات نرسه.

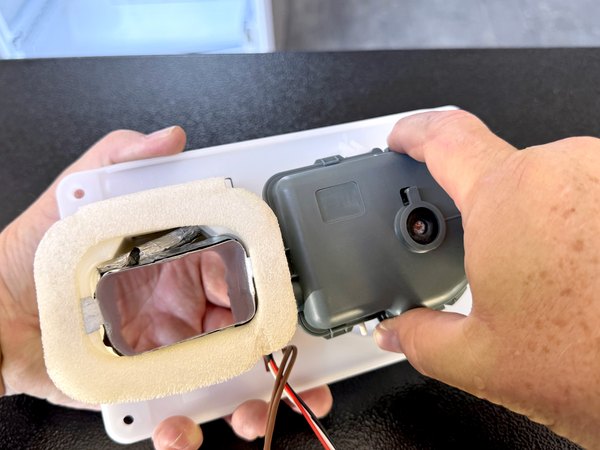

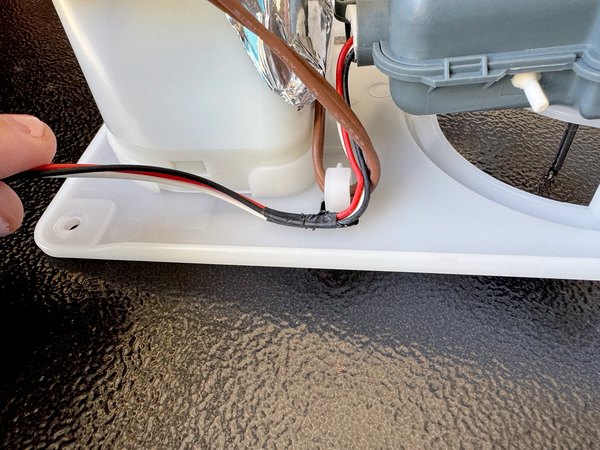

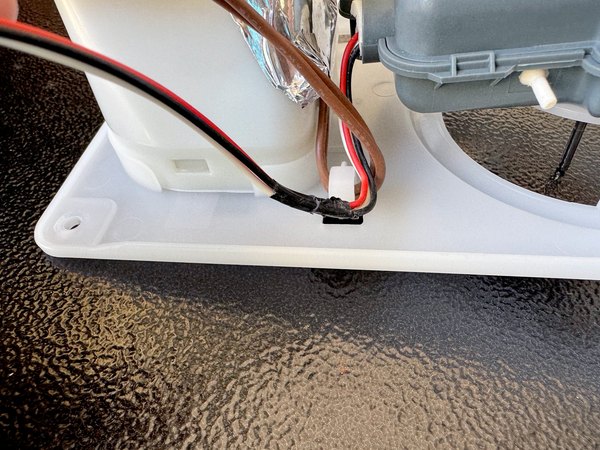

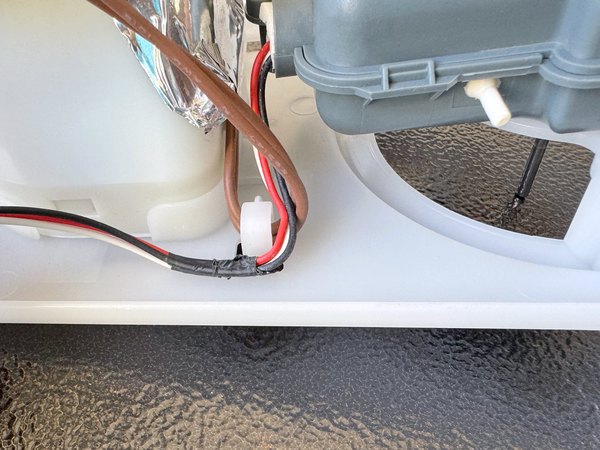

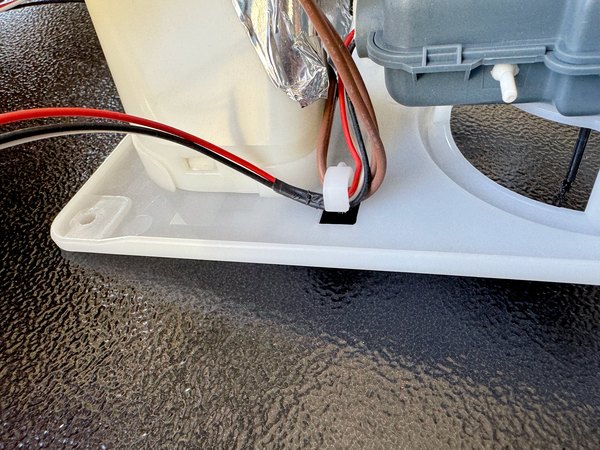

مجموعه بلوور رو برگردون تا قسمت موتور رو به بالا قرار بگیره. سیم‌های موتور رو از شیارها و گیره‌های روی قاب آزاد کن.

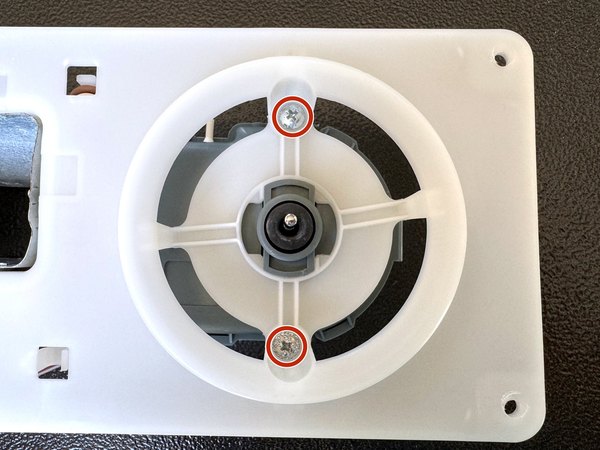

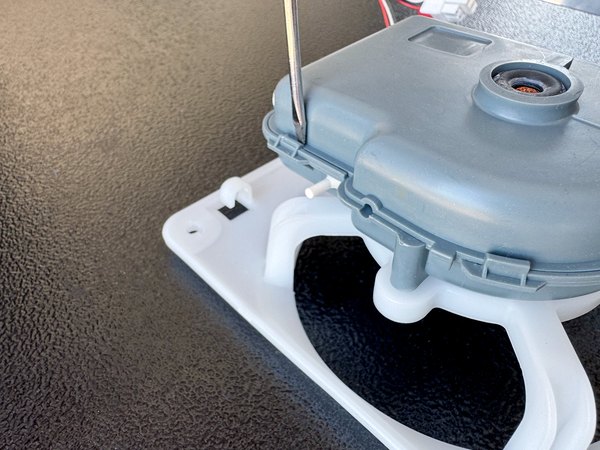

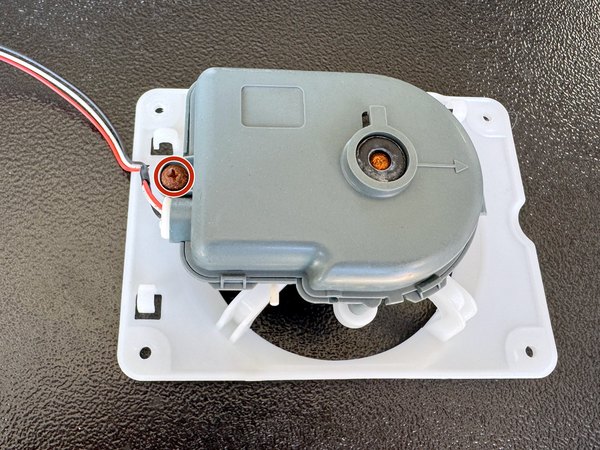

← با استفاده از پیچ‌گوشتی چهارسوی شماره 2، پیچ‌هایی که قاب موتور بلوور رو به محفظه اصلی وصل کردن، باز کن.

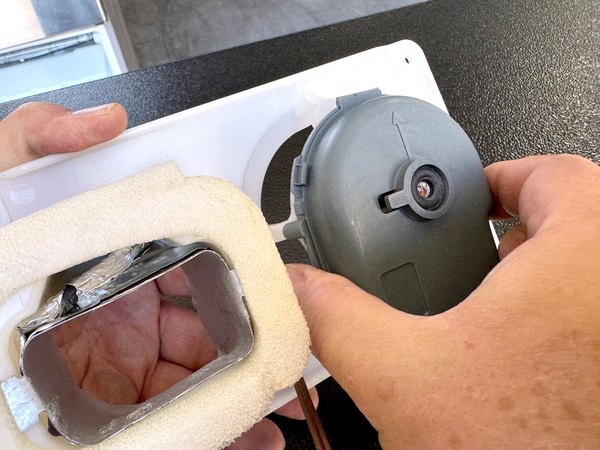

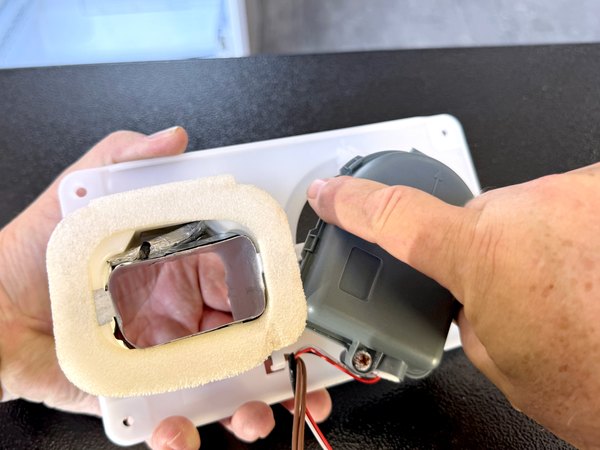

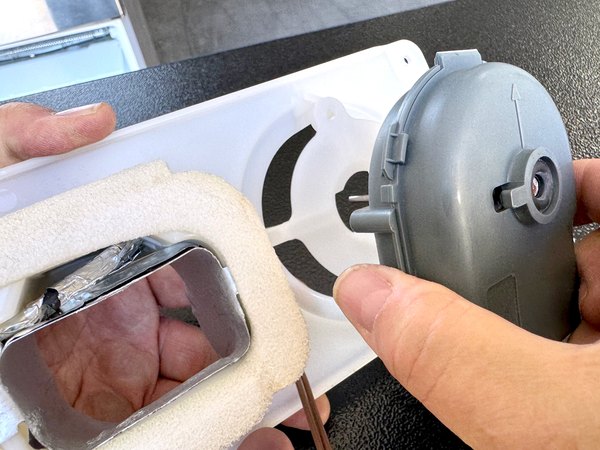

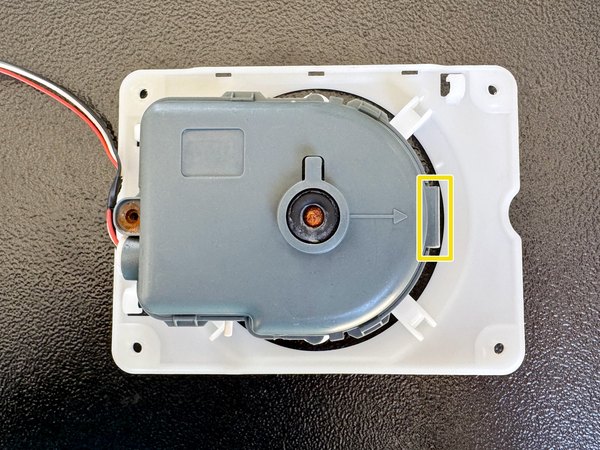

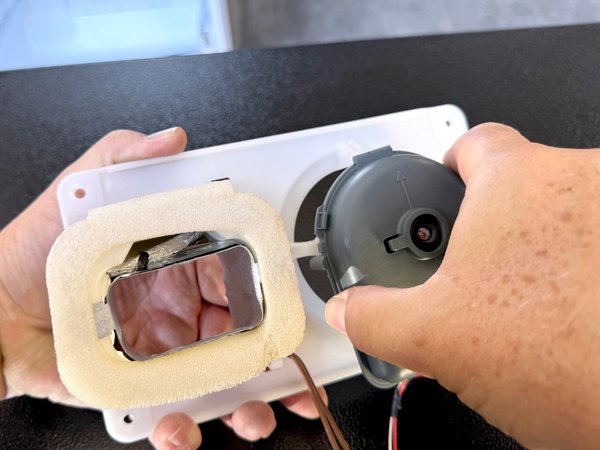

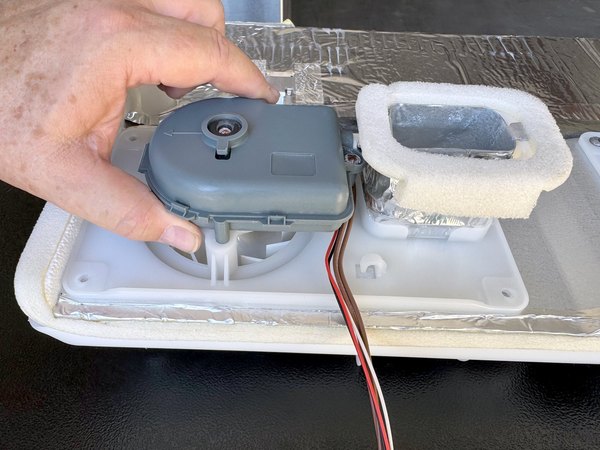

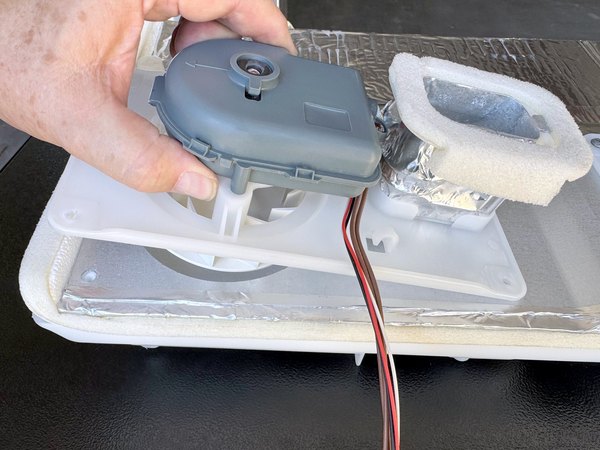

موتور بلوور رو 90 درجه خلاف عقربه‌های ساعت بچرخون تا از قفل قاب اصلی آزاد بشه.

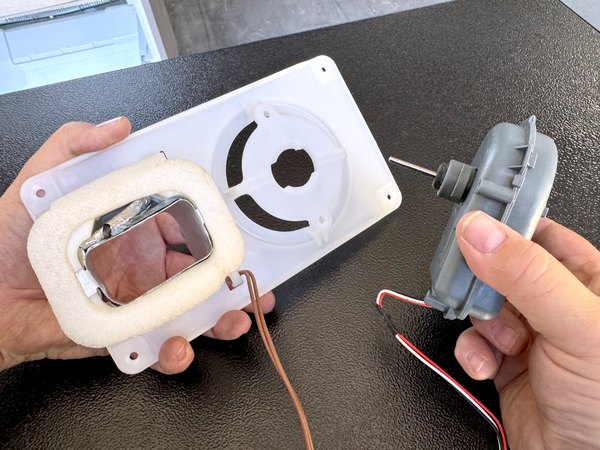

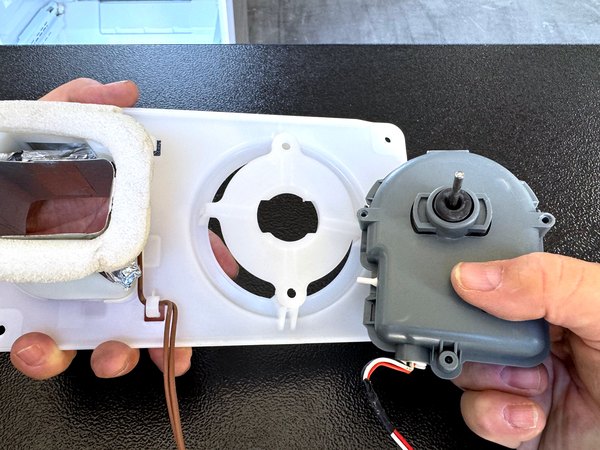

قاب موتور بلوور رو بگیر و مستقیم از روی قاب اصلی بیرون بکش تا همراه با خود موتور جدا بشه.

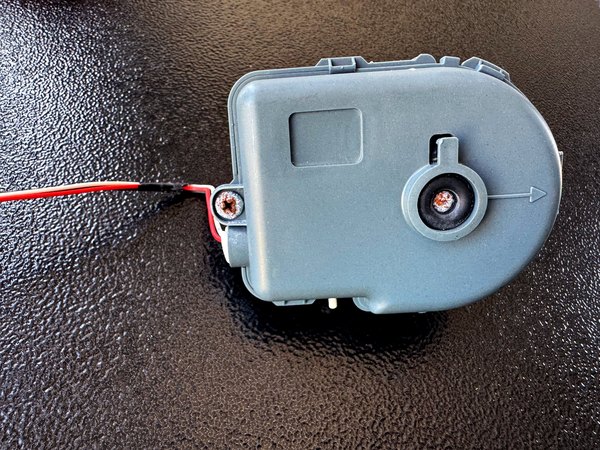

قاب موتور رو طوری تو دستت بگیر که محور (شفت) اون رو به پایین باشه.

عکس‌هایی که تو مراحل بعدی می‌بینی مربوط به قاب موتور فن هستن، اما نگران نباش؛ روش باز کردن قاب موتور بلوور هم دقیقا همون‌جوریه.

← با همون پیچ‌گوشتی چهارسو، پیچی که قاب موتور رو بسته نگه داشته باز کن.

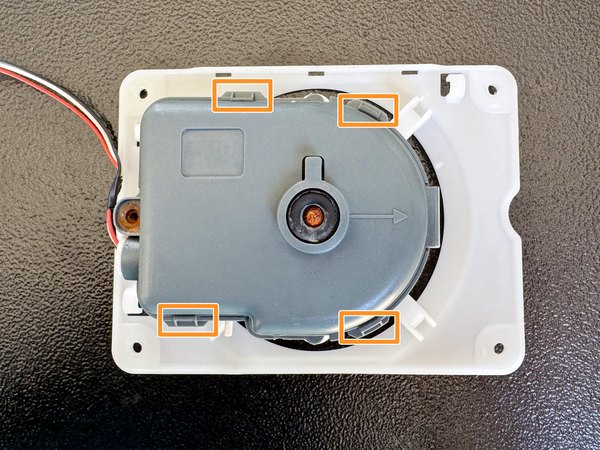

← به جایگاه گیره‌های پلاستیکی دور قاب دقت کن.

← این قاب یه لولای پلاستیکی داره، پس وقتی بازش می‌کنی، اجازه بده مثل صدف روی لولاش باز بشه.

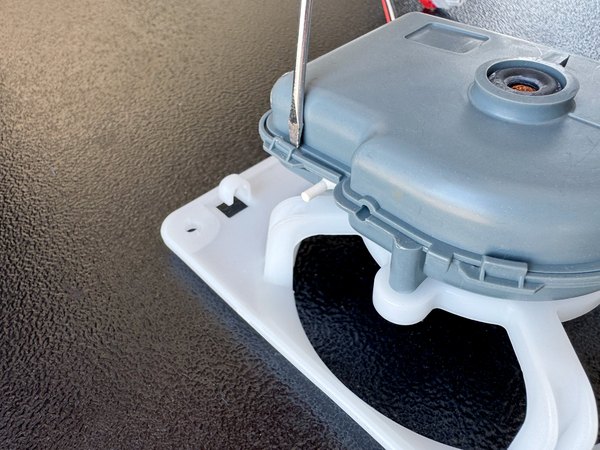

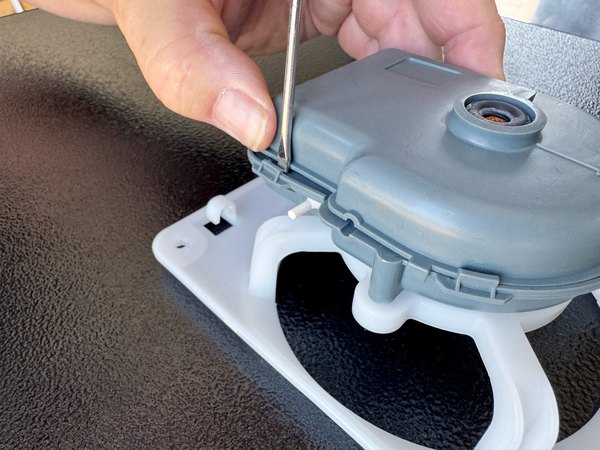

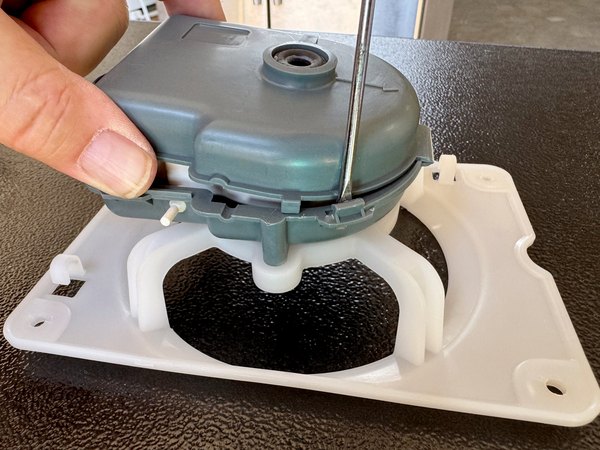

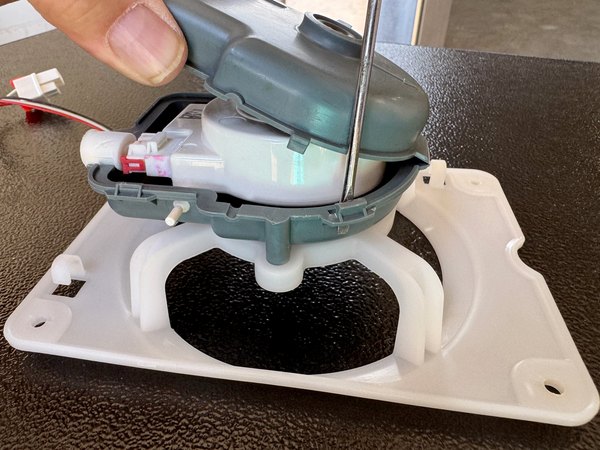

با یه پیچ‌گوشتی دوسو کوچیک، گیره‌ها رو به سمت بیرون اهرم کن. قاب رو یه کم بالا نگه دار تا گیره‌ای که باز کردی دوباره جا نیفته. همین کار رو برای بقیه گیره‌ها هم تکرار کن تا قاب کاملا آزاد بشه.

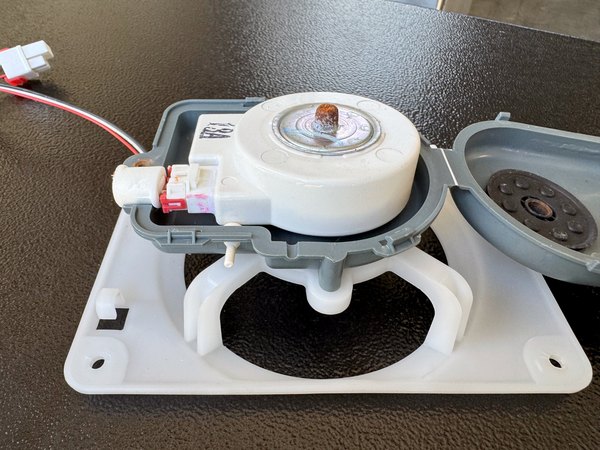

وقتی آخرین گیره هم آزاد شد، قاب موتور رو از سمت لولا کاملا باز کن.

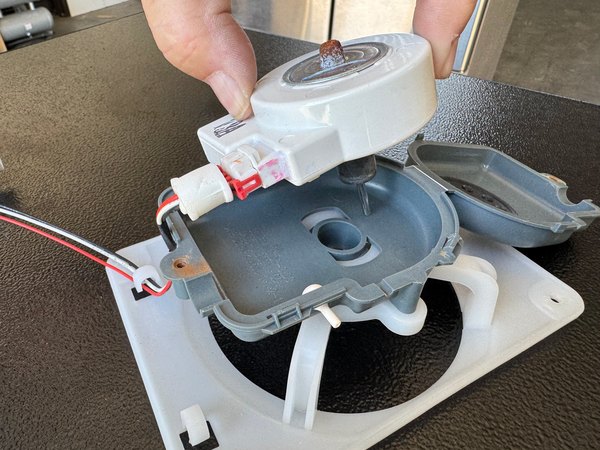

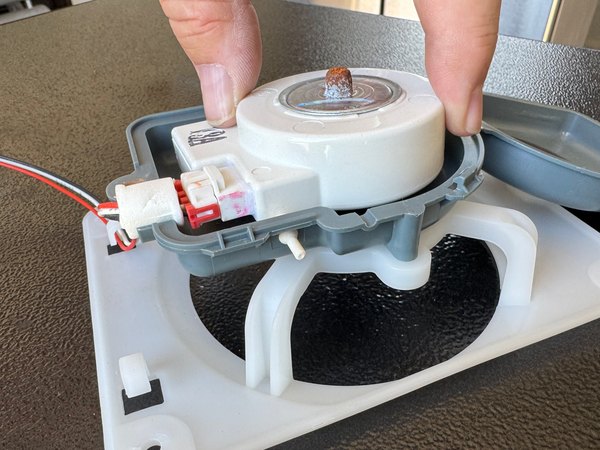

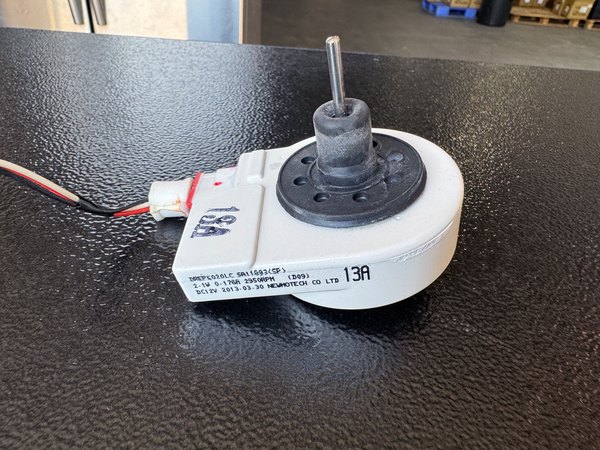

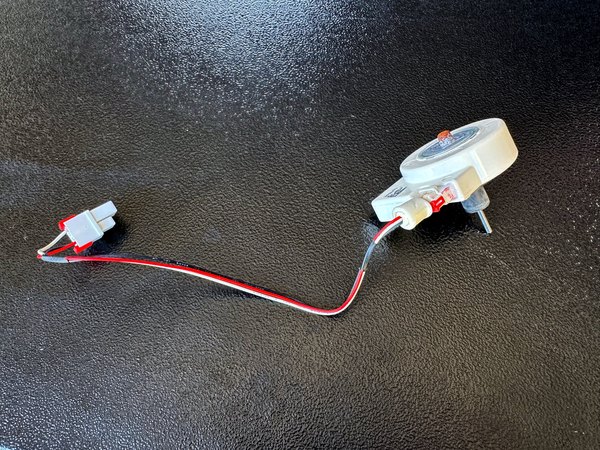

حالا خیلی راحت موتور بلوور رو از داخل قابش بلند کن و بیرون بیار تا قطعه جدید رو جاش بندازی.

بد نیست بدونی که موتورهایی که برای فن اواپراتور، فن کندانسور و بلوور محفظه یخ‌ساز استفاده میشن، همگی شماره قطعه پایه یکسانی دارن و فقط پسوند حروفشون فرق می‌کنه تا وظیفه‌شون تو یخچال مشخص بشه.

تبریک می‌گم! تونستی یه کار فنی و نسبتا طولانی رو خودت تو خونه به سرانجام برسونی. برای جمع کردن دستگاه، کافیه همه مراحلی که با هم رفتیم رو از آخر به اول انجام بدی.

دقت کن که پروانه بلوور رو محکم سر جاش روی شفت فشار بدی و سیم‌ها رو همون‌طور که بودن با بست کمربندی ببندی تا مزاحمتی ایجاد نکنن.
