آموزش تعویض صفحه نمایش مایکروسافت سرفیس پرو ۷

حتما عینک ایمنی بزن تا چشمات آسیب نبینه و مراقب باش که به پنل ال‌سی‌دی صدمه بیشتری نزنی.

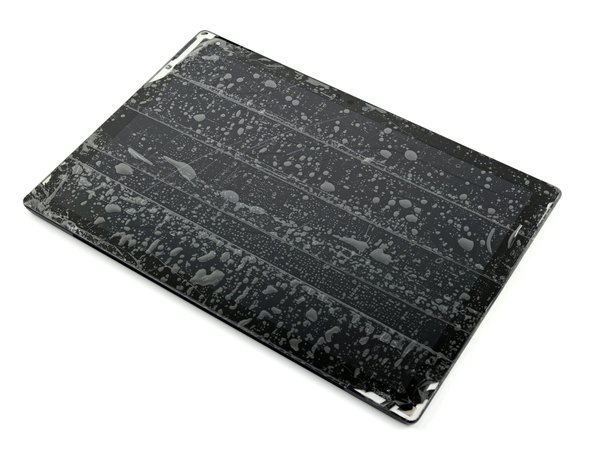

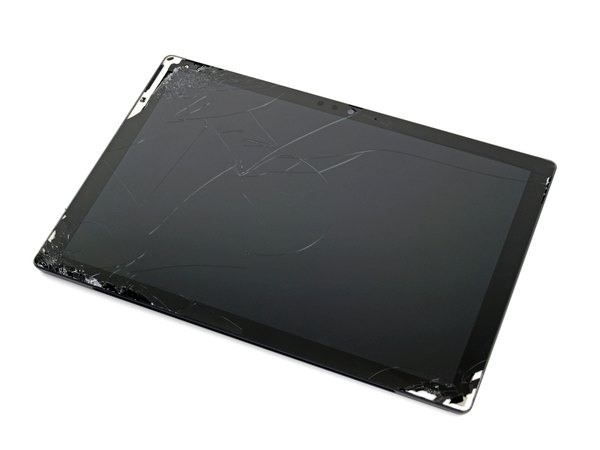

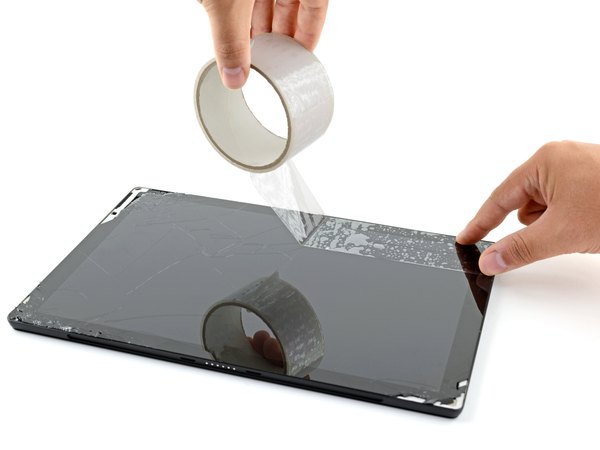

اگه شیشه صفحه نمایشت ترک خورده، برای اینکه موقع تعمیر خرده‌شیشه‌ها بهت آسیب نزنن و ترک‌ها بیشتر نشن، روی کل صفحه رو با چسب بپوشون. چندین نوار چسب پهن شفاف رو به صورت لایه‌لایه و روی هم روی صفحه سرفیس بچسبون تا کل سطحش کاملا کاور بشه.

این کار باعث می‌شه خرده‌شیشه‌ها سر جای خودشون بمونن و موقع اهرم کردن و بلند کردن صفحه، یکپارچگی ساختاری بهتری داشته باشی.

سعی کن بقیه مراحل این آموزش رو دقیقا همون‌طور که گفتم پیش ببری. البته یادت باشه وقتی شیشه شکسته باشه، ممکنه حین کار باز هم ترک بخوره و حتی لازم بشه از یک ابزار فلزی برای بیرون آوردن تکه‌های شیشه استفاده کنی.

قبل از اینکه بخوای دستگاه رو باز کنی، حتما سرفیس رو کاملا خاموش کن تا خیالمون از بابت ایمنی راحت باشه.

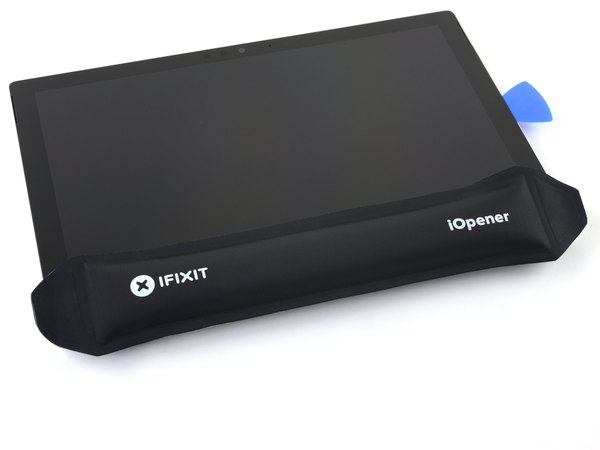

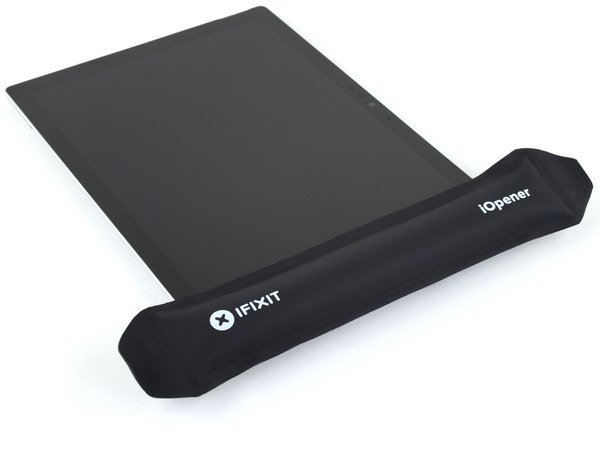

پد حرارتی iOpener رو آماده کن و حدود دو دقیقه روی لبه سمت راست صفحه نمایش سرفیس قرار بده تا چسب‌های زیرش نرم بشن.

ممکنه لازم بشه چند بار پد حرارتی رو دوباره گرم کنی و روی دستگاه بذاری تا تبلت به اندازه کافی داغ بشه. حواست باشه دستورالعمل‌های گرم کردن رو رعایت کنی تا دستگاه بیش از حد داغ نشه.

می‌تونی از سشوار یا سشوار صنعتی هم برای گرمای بیشتر استفاده کنی، اما خیلی مراقب باش سرفیس رو بیش از حد داغ نکنی؛ صفحه نمایش و باتری داخلی به گرمای زیاد به شدت حساس هستن.

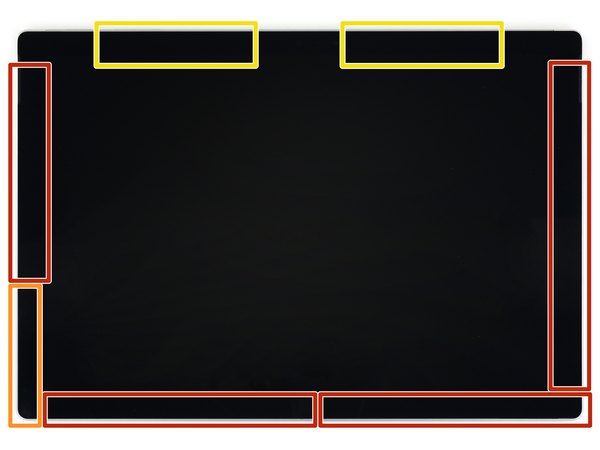

قبل از اینکه بخوای کارت رو ادامه بدی، حتما به نقشه قرارگیری چسب‌های زیر صفحه دقت کن تا بدونی کجاها رو باید ببری:

← این قسمت‌ها فقط چسب دارن و بریدن زیرشون کاملا امنه و مشکلی ایجاد نمی‌کنه.

← برد تصویر و فلت‌ها اینجا خیلی نزدیک به لبه قرار گرفتن. خیلی با احتیاط برش بزن و پیک رو بیشتر از 3 میلی‌متر داخل نبر.

← کابل‌های ظریف آنتن زیر این بخش از صفحه قرار دارن. مرحله 13 رو با دقت دنبال کن تا بهشون آسیبی نرسه. ضمنا چسب تو این قسمت از همه جا ضخیم‌تره.

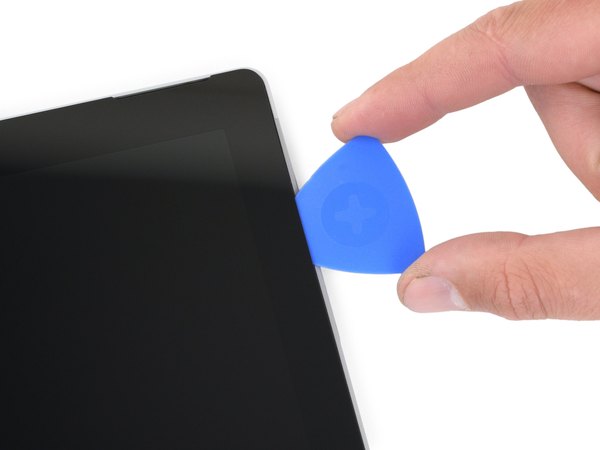

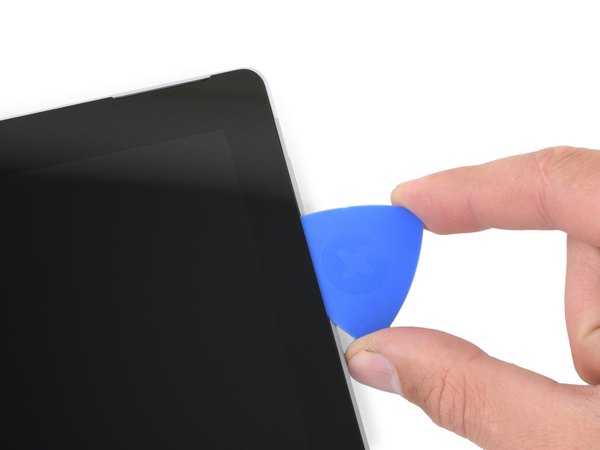

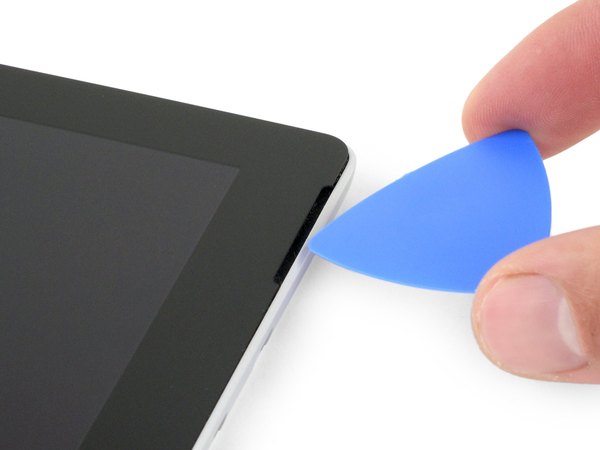

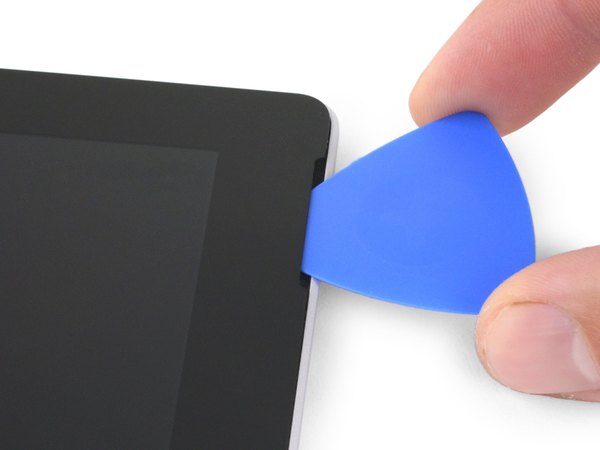

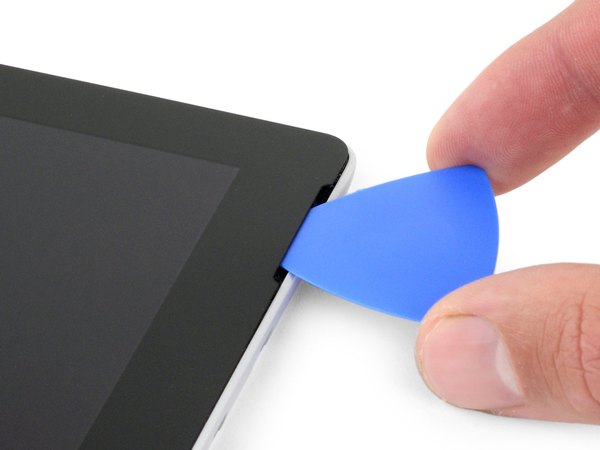

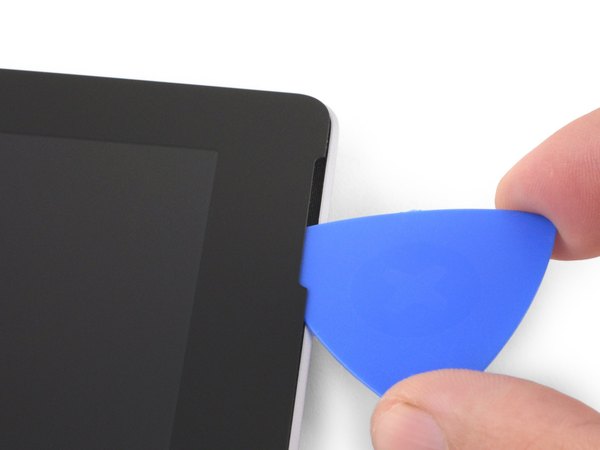

یک پیک بازکننده رو داخل شکاف اسپیکر روی صفحه نمایش فرو کن و اون رو آروم بین شیشه و توری اسپیکر بلغزون.

حواست باشه پیک رو بیشتر از حاشیه مشکی رنگ لبه صفحه نمایش داخل ندی. اگه پیک خیلی عمیق بره، ممکنه به ال‌سی‌دی آسیب جدی برسونه.

پیک رو به سمت پایین سرفیس بچرخون تا بتونی اون رو به زیر لبه پایینی بریدگی اسپیکر هدایت کنی.

پیک رو به آرومی در امتداد لبه سمت راست سرفیس به سمت پایین بکش تا چسب‌های زیر صفحه کاملا بریده بشن.

در ادامه کار، اگه موقع کشیدن پیک مقاومت زیادی حس کردی، کار رو متوقف کن و اون قسمت رو دوباره گرم کن. فشار بیش از حد به پیک می‌تونه باعث شکستن شیشه بشه.

همین پیک رو تو لبه سمت راست رها کن تا بمونه و جلوی چسبیدن دوباره صفحه رو بگیره.

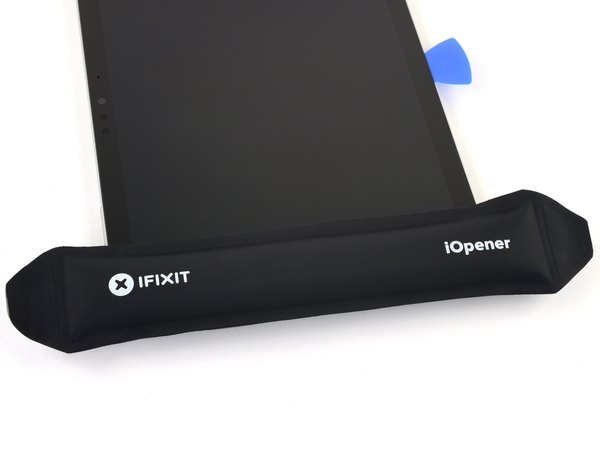

حالا پد حرارتی رو دوباره گرم کن و این بار حدود دو دقیقه روی لبه پایینی صفحه نمایش سرفیس قرار بده.

اینجا هم ممکنه نیاز باشه چند بار پد رو داغ کنی تا تبلت حسابی گرم بشه. فقط مراقب باش بیش از حد داغش نکنی.

اگه از سشوار یا سشوار صنعتی استفاده می‌کنی، یادت نره که صفحه نمایش و باتری به گرمای زیاد حساسن، پس حرارت رو ملایم نگه دار.

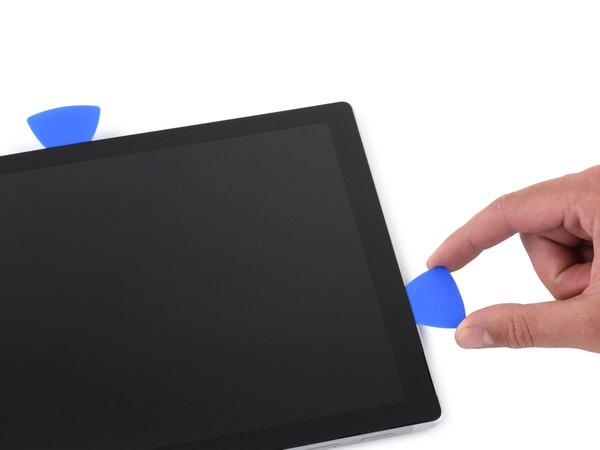

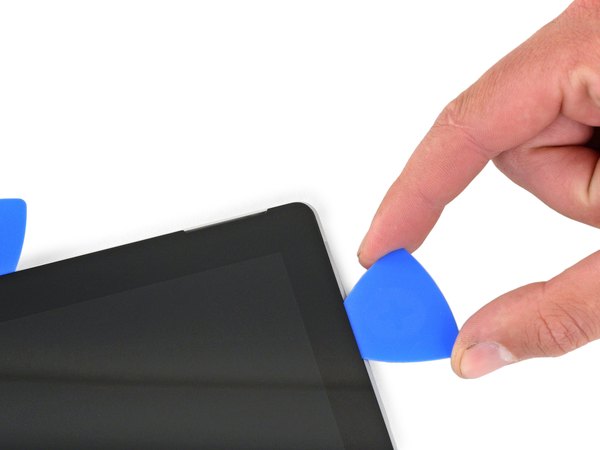

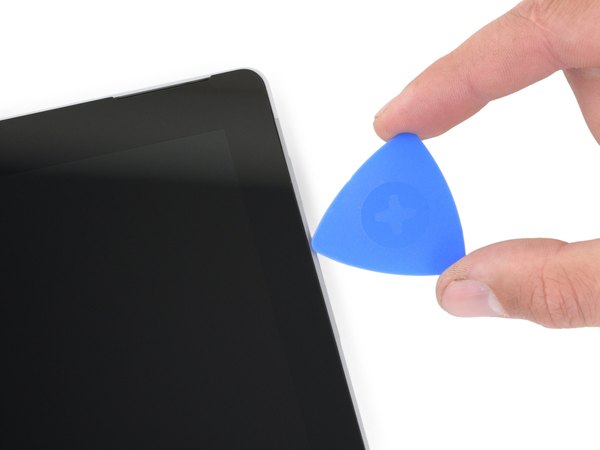

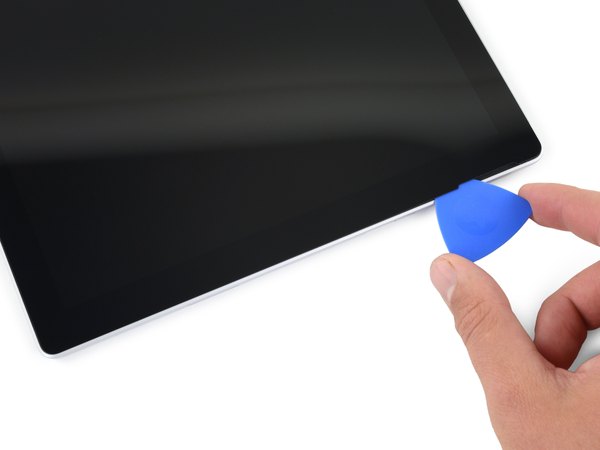

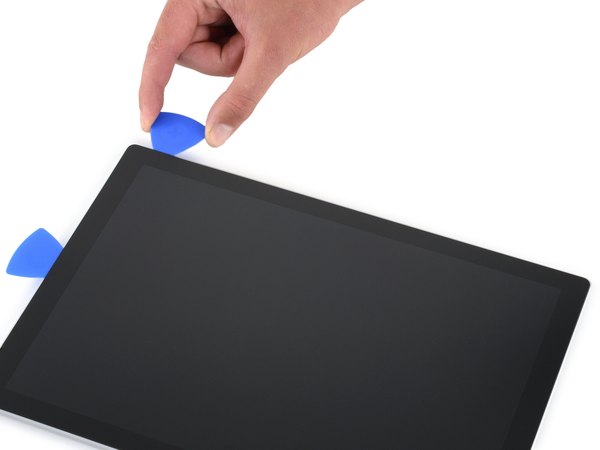

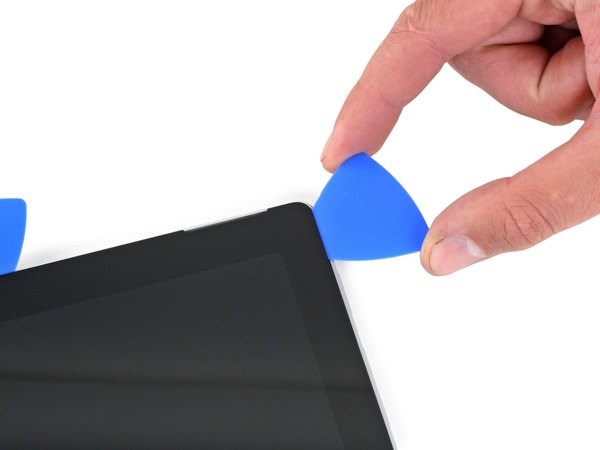

یک پیک بازکننده جدید بردار، اون رو تو گوشه پایین سمت راست فرو کن و دور گوشه به سمت لبه پایینی بچرخون.

پیک رو بیشتر از حاشیه مشکی رنگ صفحه داخل نبر تا ال‌سی‌دی سالم بمونه.

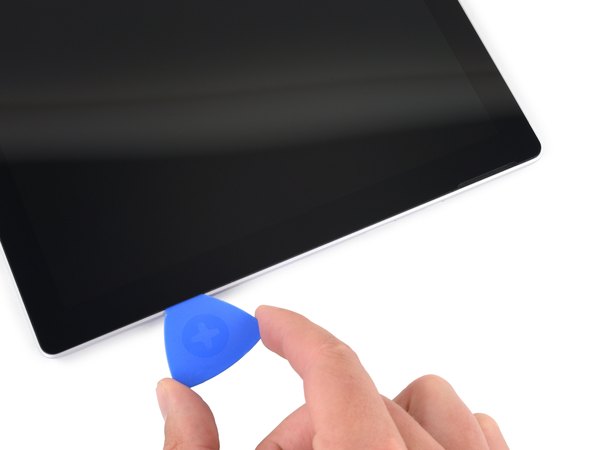

پیک رو در امتداد لبه پایینی سرفیس بکش تا چسب‌های این قسمت هم جدا بشن. این پیک رو هم تو همون لبه پایینی رها کن تا چسب‌ها دوباره به هم نچسبن.

پد حرارتی رو آماده کن و این بار دو دقیقه روی لبه سمت چپ سرفیس قرار بده تا چسب‌ها نرم بشن.

باز هم ممکنه لازم بشه پد رو چند بار گرم کنی. دستورالعمل‌های گرم کردن رو دقیق انجام بده تا خیالت از بابت ایمنی راحت باشه.

موقع استفاده از سشوار خیلی حواست رو جمع کن که حرارت زیاد باعث خراب شدن باتری و ال‌سی‌دی نشه.

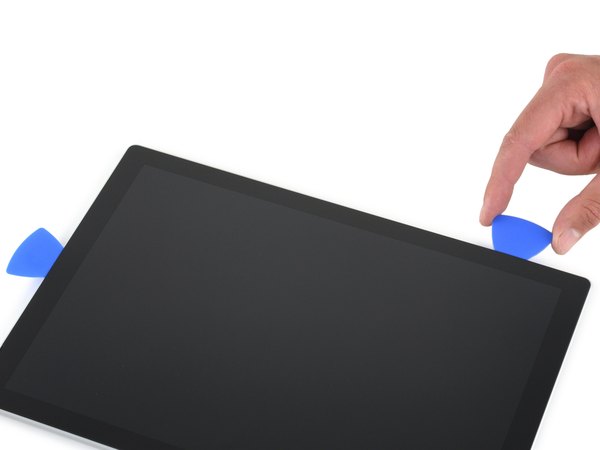

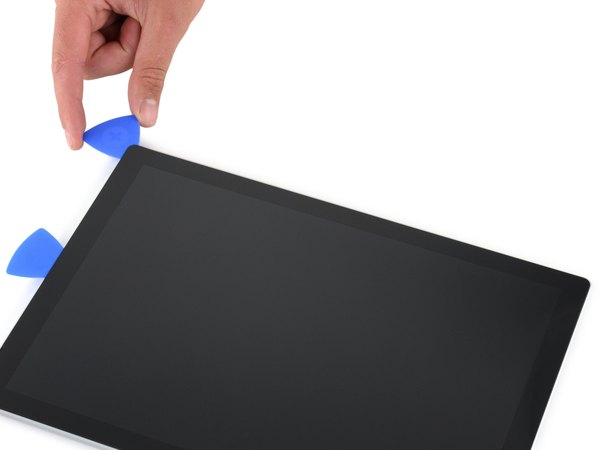

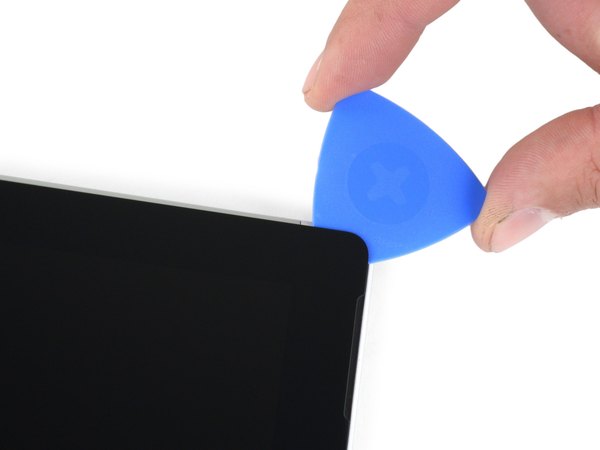

یک پیک جدید بردار، تو گوشه پایین سمت چپ فرو کن و به آرومی دور گوشه به سمت لبه چپ بپیچون.

موقع بریدن 65 میلی‌متر پایینی لبه چپ خیلی مراقب باش. پیک رو بیشتر از 3 میلی‌متر داخل نبر چون فلت‌های تصویر اینجا هستن و خیلی زود پاره می‌شن. وقتی از این قسمت رد شدی، باز هم پیک رو از حاشیه مشکی داخل‌تر نبر.

پیک رو تو امتداد لبه سمت چپ بالا بکش تا چسب‌ها بریده بشن. این پیک رو هم همونجا بذار بمونه تا چسب‌ها دوباره سفت نشن.

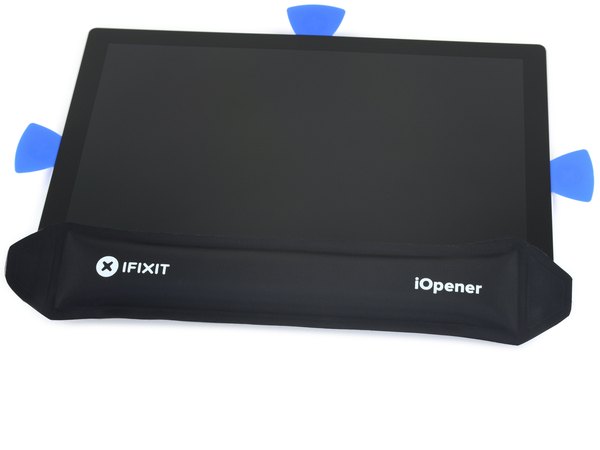

پد حرارتی رو آماده کن و این بار روی لبه بالایی سرفیس قرار بده و دو دقیقه صبر کن.

چسب تو این قسمت از همه جا ضخیم‌تره، پس شاید لازم باشه چند بار پد رو گرم کنی و روی دستگاه بذاری تا به اندازه کافی داغ بشه.

سشوار هم می‌تونه کمک کنه، فقط حواست به باتری و آسیب حرارتی باشه.

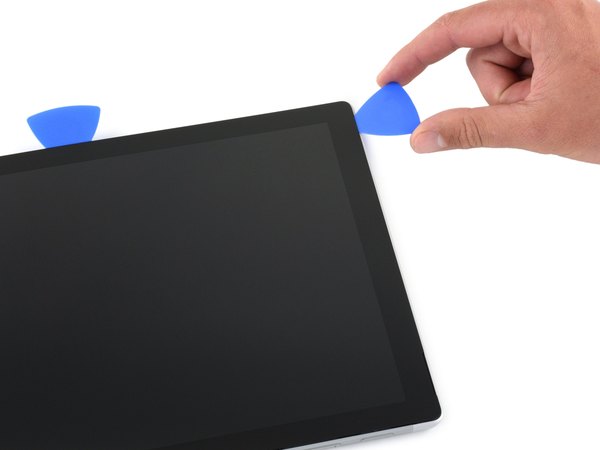

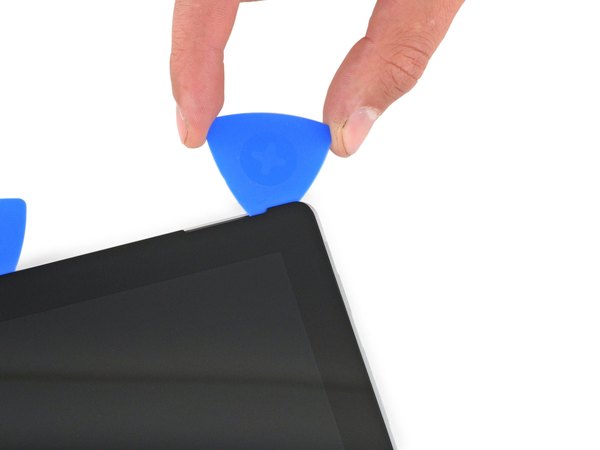

با پیک بازکننده، گوشه سمت چپ رو دور بزن و اون رو در امتداد لبه بالایی سرفیس حرکت بده. وقتی پیک به فاصله 70 میلی‌متری از لبه چپ رسید، کار رو متوقف کن.

حدود 15 سانتی‌متر بعدی تو لبه بالایی، محل قرارگیری آنتن‌های چپ و راسته که بین قاب و حاشیه صفحه هستن. مراحل بعدی رو خیلی با دقت انجام بده تا آنتن‌ها پاره نشن.

کابل‌های آنتن زیر لبه بالایی خیلی ظریف هستن. این مرحله رو مو‌به‌مو انجام بده تا سالم بمونن.

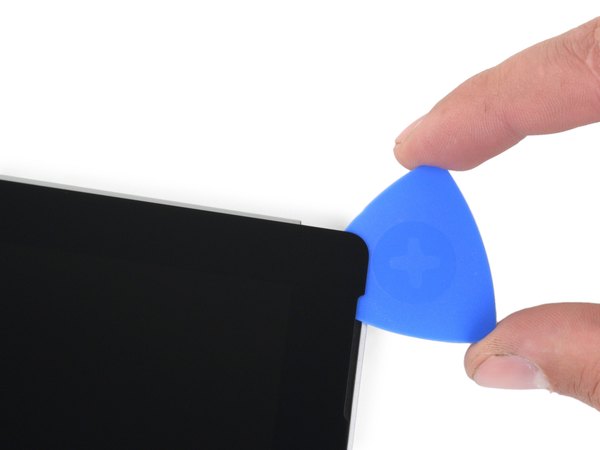

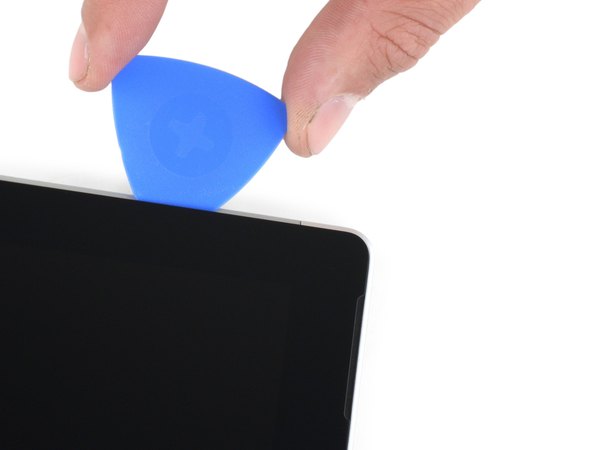

نوک یک پیک رو دقیقا همون‌جایی که برش رو متوقف کردی، زیر صفحه فرو کن. اصلا پیک رو عمیق‌تر از حاشیه مشکی نبر. پیک رو به آرومی به سمت راست غلت بده و لبه بلندش رو تو چسب‌های زیر حاشیه فشار بده تا چسب‌ها بریده بشن. حواست باشه پیک رو به هیچ‌وجه روی لبه سرفیس نکشی و نلغزونی.

این حرکت غلتک‌وار رو ادامه بده؛ یعنی نوک پیک رو فرو کن و به سمت راست بچرخون. این کار رو تو کل لبه بالایی انجام بده تا جایی که پیک به فاصله 64 میلی‌متری از لبه راست سرفیس برسه.

وقتی چسب روی آنتن‌ها (حدود 22 سانتی‌متر از لبه چپ) رو با موفقیت بریدی، حالا می‌تونی پیک رو به صورت عادی تو بقیه مسیر لبه بالایی بکشی و گوشه بالا سمت راست رو هم دور بزنی تا هرچی چسب مونده جدا بشه.

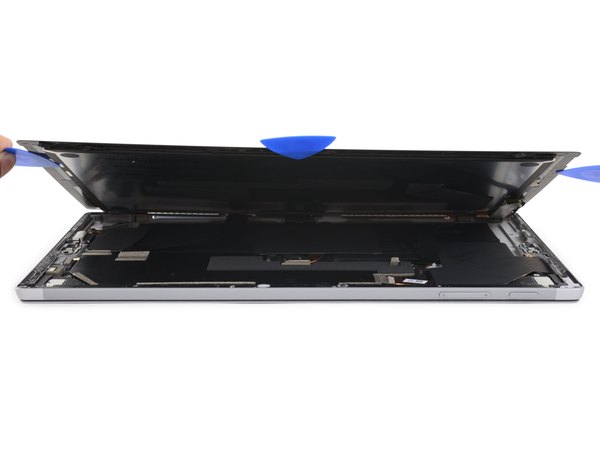

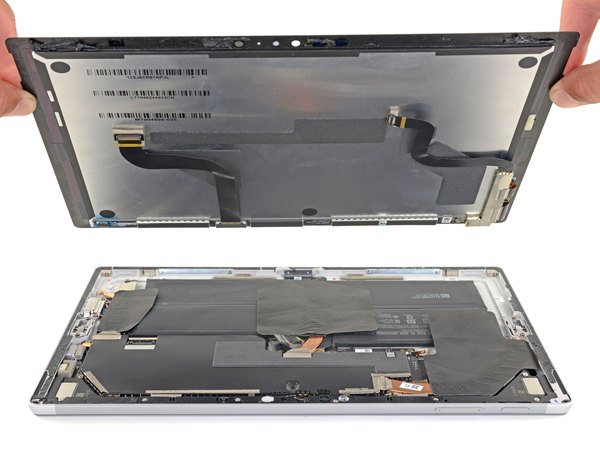

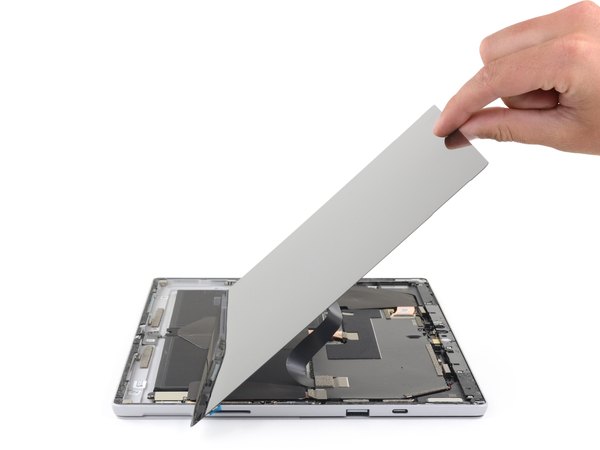

حالا مجموعه صفحه نمایش رو خیلی آروم از قاب سرفیس دور کن. اگه حس کردی جایی گیر کرده، سریع متوقف شو و چک کن که همه چسب‌ها بریده شده باشن.

هنوز صفحه رو کامل جدا نکن! این قطعه با دو تا فلت به مادربرد وصله.

اگه چسبی باقی مونده، با یک پیک بازکننده اون رو ببر تا صفحه کاملا آزاد بشه.

ممکنه لنز فلش از قاب سرفیس بیفته بیرون. حواست بهش باشه و موقع بستن دستگاه، دوباره سر جاش قرارش بده.

مطمئن شو که پنس و اسپاجرت دم دستت باشن تا سریع ازشون استفاده کنی.

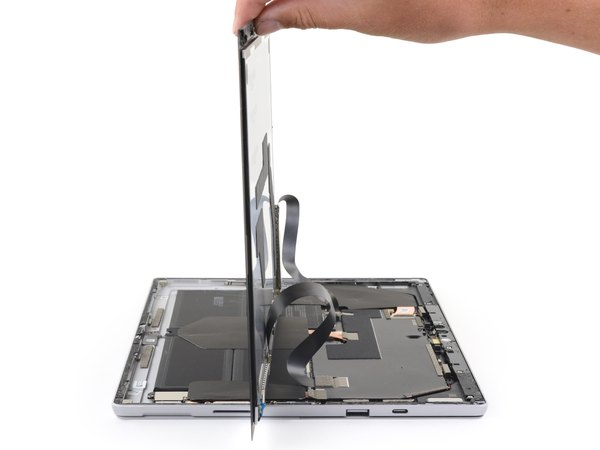

بخش بالایی صفحه نمایش رو از قاب دور کن و همزمان بخش پایینی رو به سمت کانکتورهای تصویر روی مادربرد نزدیک کن.

خیلی مراقب باش که هیچ کششی روی فلت‌های تصویر ایجاد نشه.

با یک دستت صفحه نمایش رو ثابت نگه دار تا تکون نخوره.

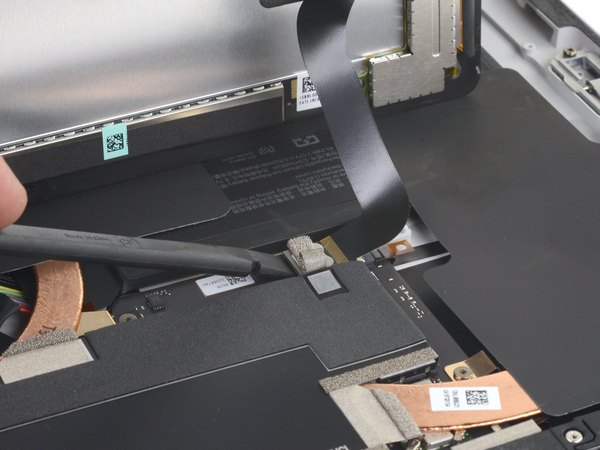

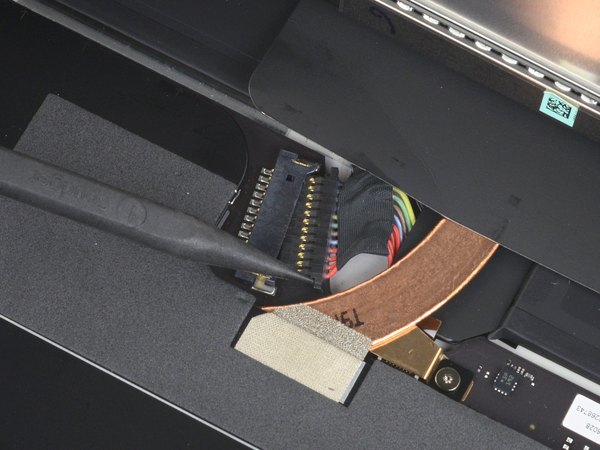

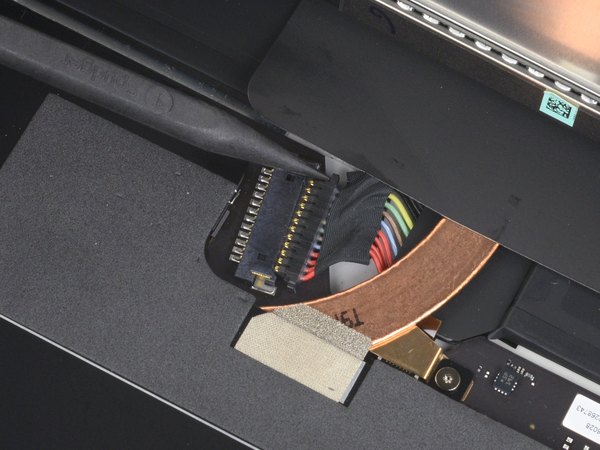

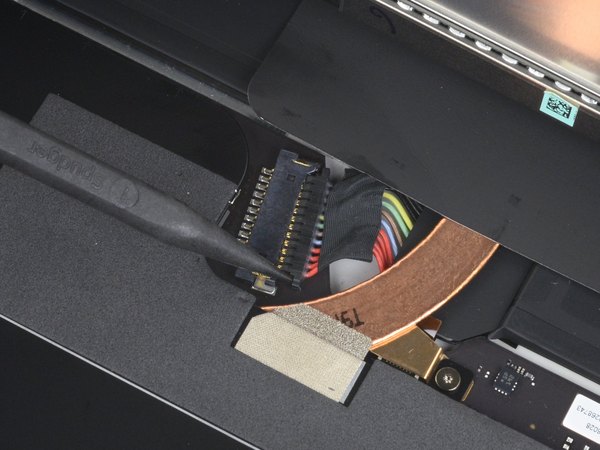

نوک تیز یک اسپاجر رو بردار و با دقت به هر دو طرف کانکتور باتری فشار بیار. با حرکت دادن نوبتی از یک سمت به سمت دیگه، کانکتور رو به آرومی از سوکتش خارج کن.

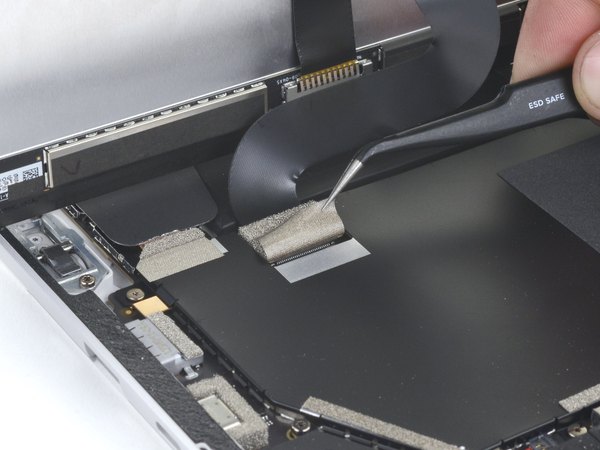

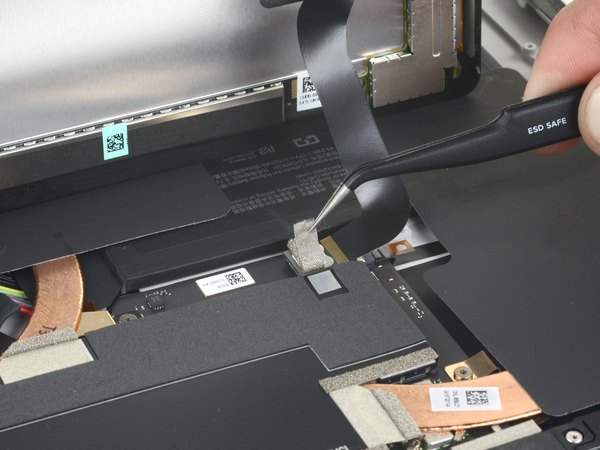

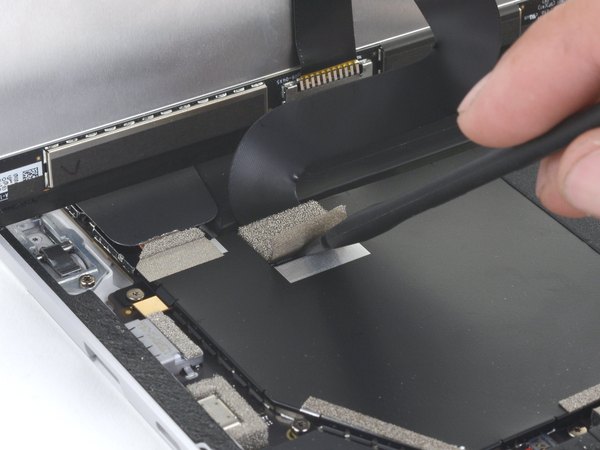

با استفاده از یک پنس، چسب نقره‌ای که روی کانکتور فلت تصویر سمت چپ قرار داره رو به آرومی کنار بزن.

حواست باشه این نوار چسب رو کامل از روی فلت جدا نکنی.

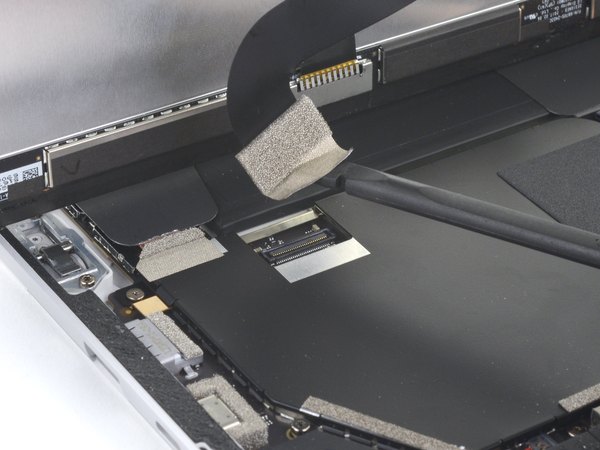

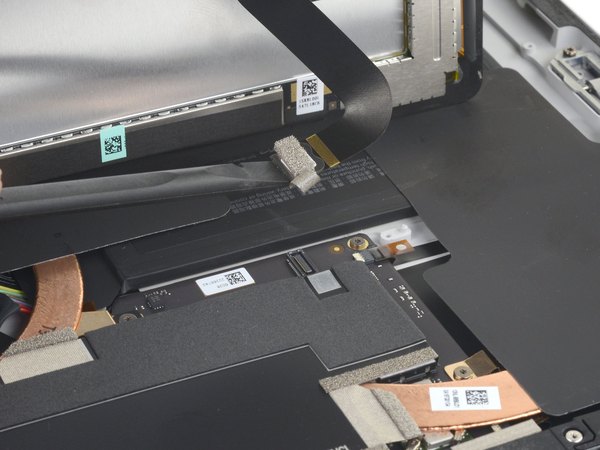

سمت تخت اسپاجر رو زیر چسب ببر و کانکتور رو به سمت بالا اهرم کن تا از روی مادربرد جدا بشه.

دوباره با پنس، نوار چسب نقره‌ای روی فلت تصویر سمت راست رو هم به آرومی کنار بزن.

اینجا هم نوار چسب رو از روی فلت کاملا جدا نکن.

با لبه تخت اسپاجر، فلت تصویر سمت راست رو مستقیم به سمت بالا بکش تا اتصالش از مادربرد قطع بشه.

حالا می‌تونی صفحه نمایش رو به طور کامل برداری و کنار بذاری.

موقع بستن دستگاه، وقتی به این مرحله رسیدی، باید راهنمای تعویض چسب صفحه رو دنبال کنی تا کارت بی‌نقص بشه.

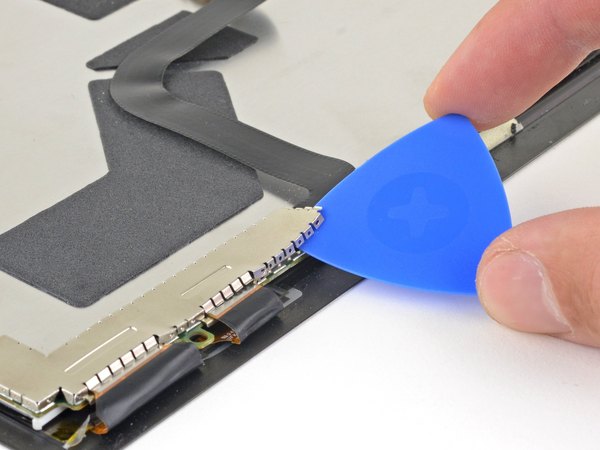

با یک پیک بازکننده، یکی از لبه‌های شیلد محافظ EMI که روی برد تصویر قرار داره رو اهرم کن و بالا بیار.

سعی کن شیلد فلزی رو زیاد کج و کوله نکنی، چون موقع بستن دستگاه دوباره بهش نیاز داری.

موقع بستن، حتما دقت کن که دندانه‌های شیلد با نوارهای رسانای روی فلت‌ها در تماس باشن.

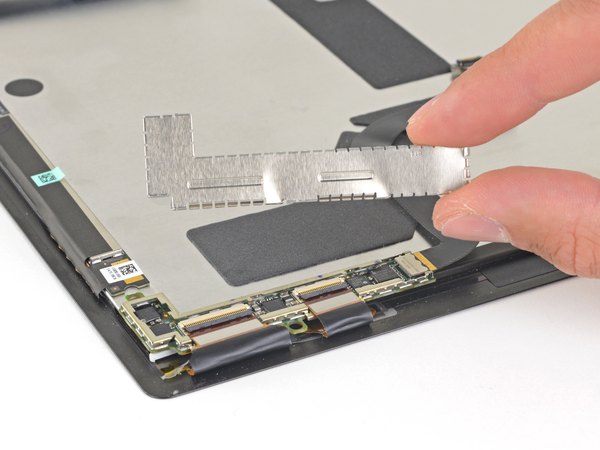

شیلد EMI رو از روی برد تصویر کاملا بلند کن و برش دار.

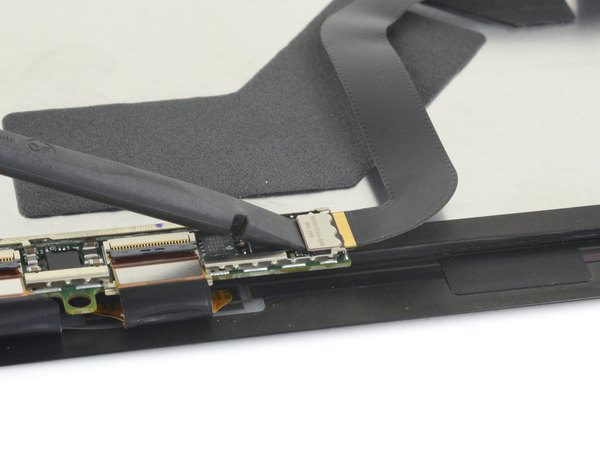

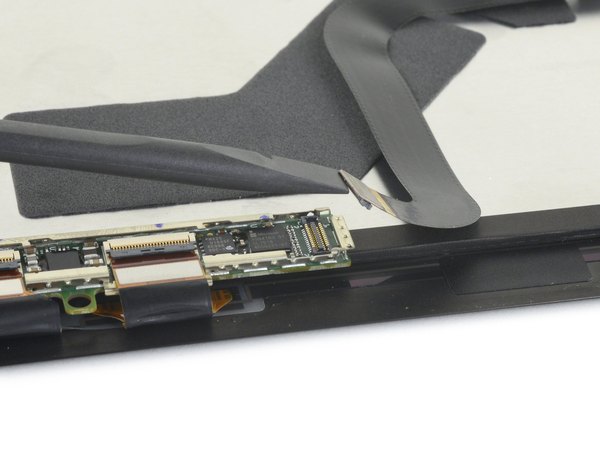

از سمت تخت اسپاجر استفاده کن تا کابل رابط تصویر رو مستقیم به سمت بالا اهرم کنی و از سوکتش روی برد دربیاری.

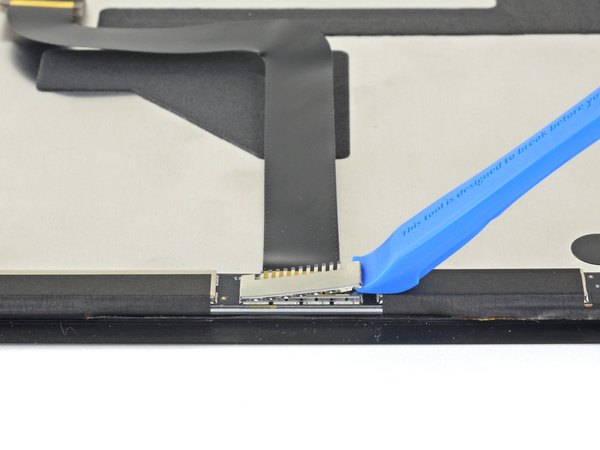

با یک ابزار بازکننده، یک طرف شیلد EMI که روی کابل دوم تصویر قرار داره رو اهرم کن و بالا بیار.

اینجا هم مراقب باش شیلد دفرمه نشه تا بتونی دوباره ازش استفاده کنی.

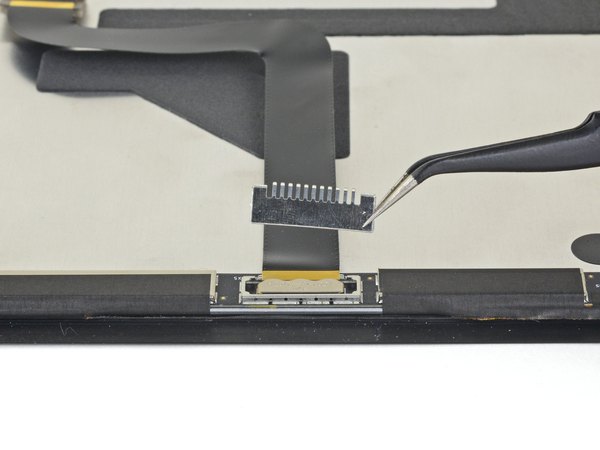

حالا شیلد EMI رو به طور کامل بردار.

یادت نره موقع بستن، دندانه‌ها باید نوار رسانای طلایی روی فلت رو لمس کنن.

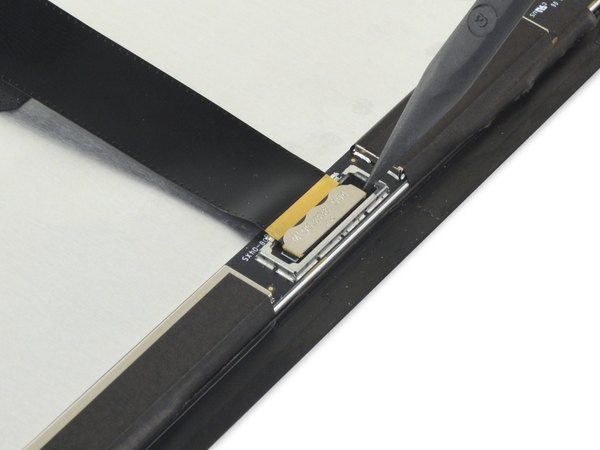

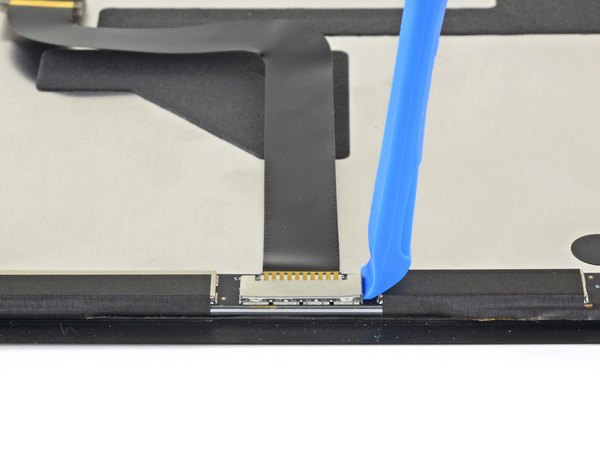

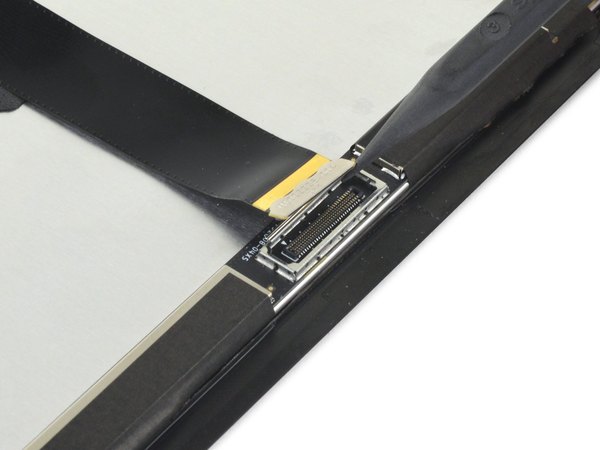

با نوک اسپاجر، کانکتور دیجیتایزر (تاچ) رو مستقیم به سمت بالا اهرم کن و از سوکتش روی صفحه نمایش جدا کن.

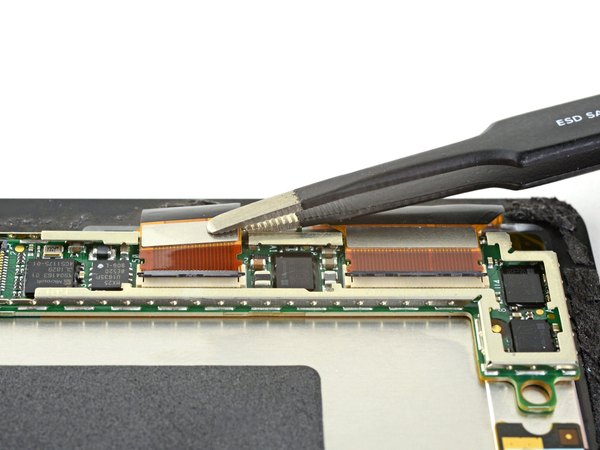

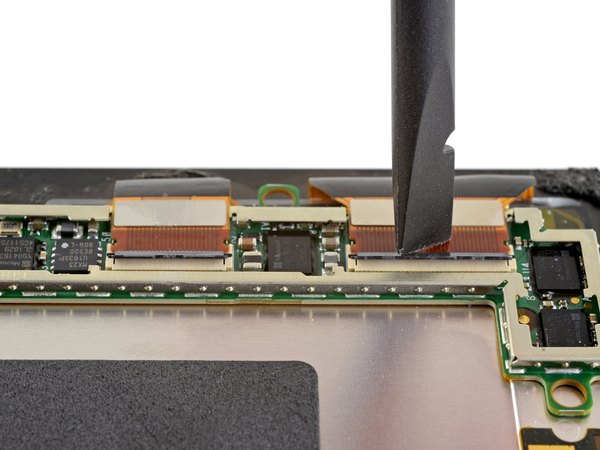

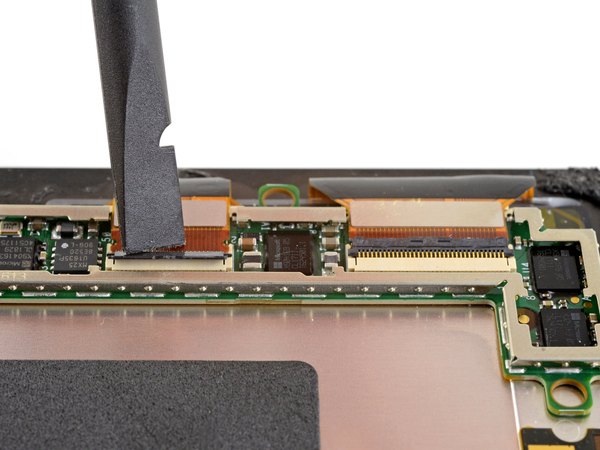

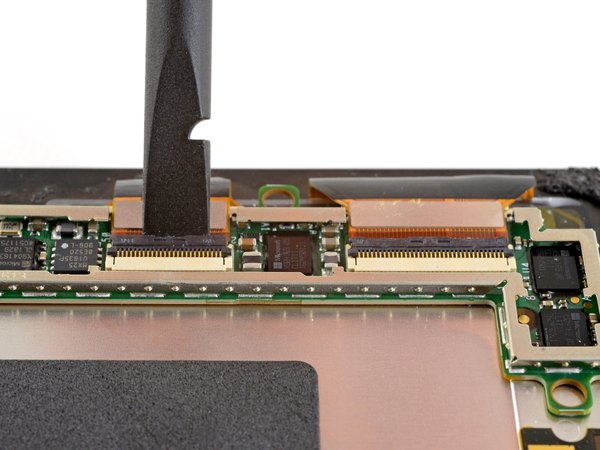

با یک اسپاجر، زبانه‌های قفل‌کننده کوچیک روی کانکتورهای ZIF فلت تصویر رو به سمت بالا باز کن.

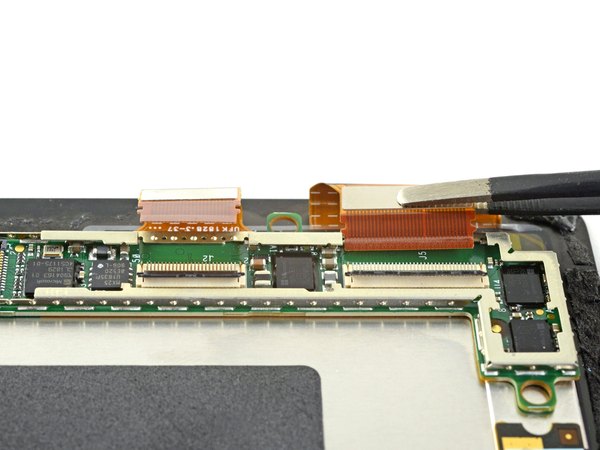

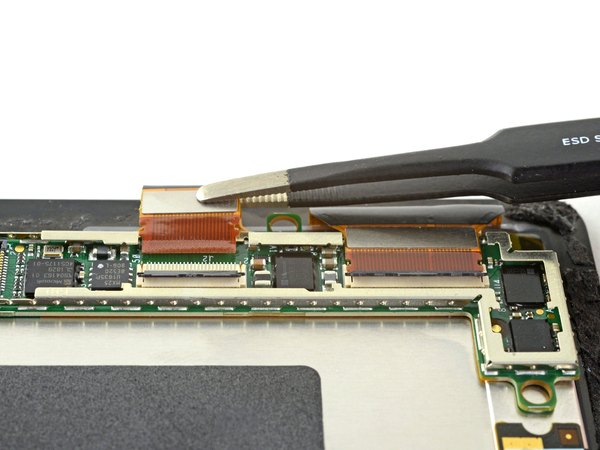

با استفاده از پنس، فلت‌های تصویر رو مستقیم به سمت بیرون بکش تا از سوکت‌هاشون روی برد تصویر خارج بشن.

موقع جمع کردن دستگاه، اگه داری صفحه نمایش جدید میندازی، یادت باشه پلاستیک‌های محافظ زیر فلت‌ها رو بکنی تا نوارهای رساناشون آزاد بشن.

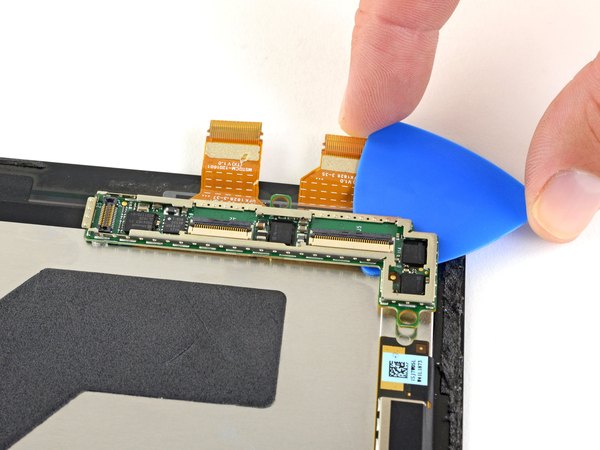

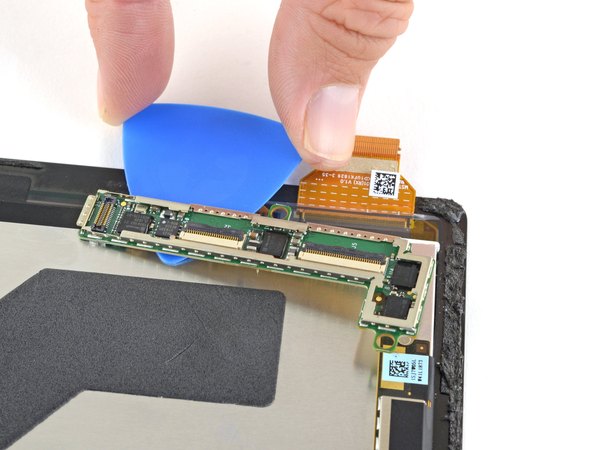

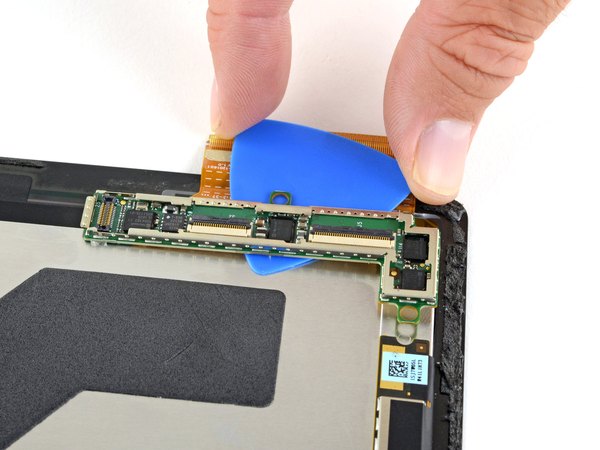

یک پیک رو زیر برد تصویر ببر و بلغزون تا چسبی که اون رو به پشت صفحه نمایش وصل کرده، بریده بشه.

اگه چسب خیلی سفت بود، می‌تونی برد رو با پد حرارتی یا سشوار کمی گرم کنی تا نرم بشه. فقط حواست باشه به صفحه حرارت زیادی ندی.

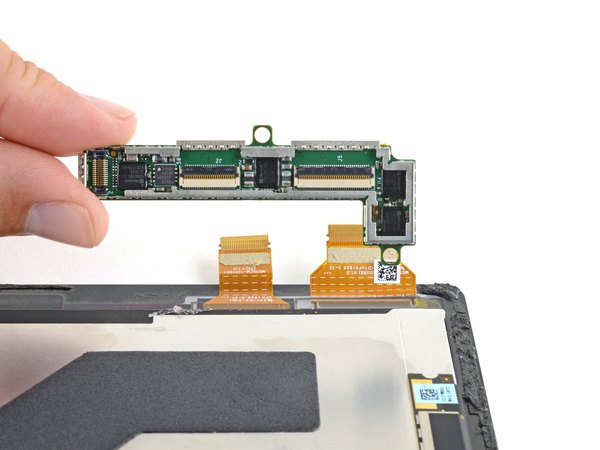

حالا برد تصویر رو کامل بردار و کنار بذار.

برای نصب مجدد، اول چسب‌های زیر برد رو با الکل ایزوپروپیل (بالای 90 درصد) و دستمال بدون پرز تمیز کن. بعدش از یک چسب رسانای جدید مثل نوار مسی دوطرفه استفاده کن و برد رو روی صفحه جدید بچسبون.

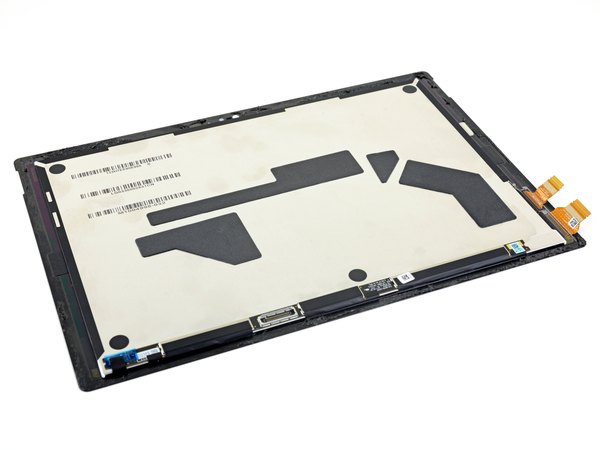

حالا فقط صفحه نمایش خالی برات باقی مونده و می‌تونی قطعه جدید رو جایگزین کنی.

کار تمومه! حالا که صفحه نمایش قدیمی رو با موفقیت باز کردی، کافیه همین مسیر رو برعکس بری تا دستگاهت با قطعه جدید دوباره جون بگیره. یادت نره که ظرافت و دقت تو بستن فلت‌ها و شیلدها خیلی مهمه تا بعدا به مشکل نخوری.
