تعویض صفحه نمایش مایکروسافت سرفیس پرو ۵

قبل از اینکه دست به آچار بشی، حتما سرفیس رو کاملا خاموش کن تا جلوی هر اتصالی رو بگیری.

اگه شیشه صفحه نمایش شکسته، برای اینکه موقع کار تیکه‌های شیشه تو چشم و دستت نره، روی کل صفحه رو با چسب نواری پهن بپوشون. این کار هم بهت کمک می‌کنه شیشه یکپارچه بمونه و هم ایمنیت رو بالا می‌بره. زدن عینک ایمنی رو هم فراموش نکن.

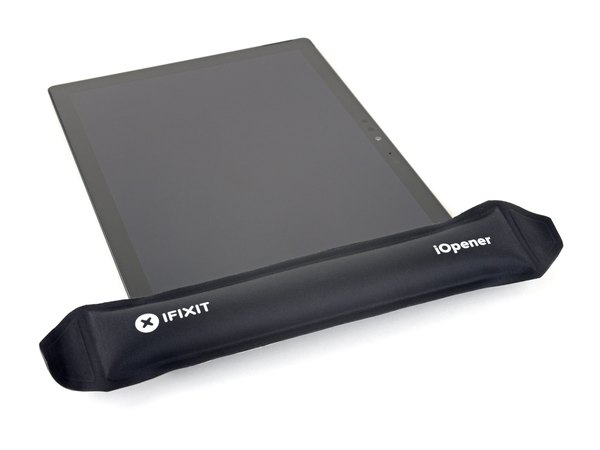

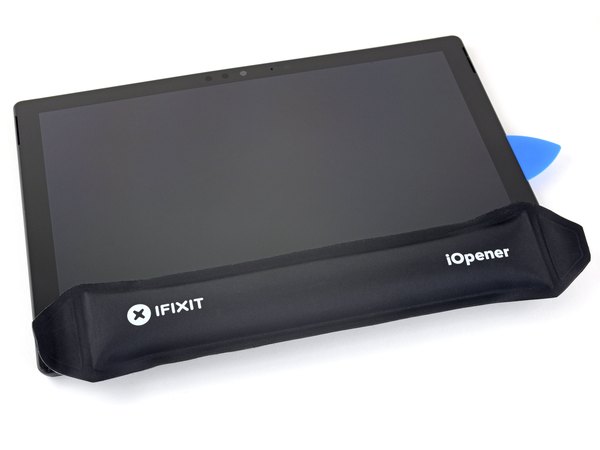

حالا یه آی‌اوپنر (یا کیسه آب گرم مخصوص تعمیرات) رو داغ کن و حدود دو دقیقه روی لبه سمت راست صفحه سرفیس قرار بده تا چسب‌های زیرش نرم بشن.

ممکنه لازم باشه آی‌اوپنر رو چند بار گرم کنی و دوباره روی دستگاه بذاری تا چسب‌ها به اندازه کافی شل بشن. فقط حواست باشه طبق دستورالعمل ابزاری که داری پیش بری تا بیش از حد داغ نشه.

می‌تونی از سشوار، هیتر یا سپراتور هم برای گرم کردن استفاده کنی، اما خیلی باید محتاط باشی. حرارت بیش از حد خیلی راحت به باتری داخلی و خود ال‌سی‌دی آسیب می‌زنه.

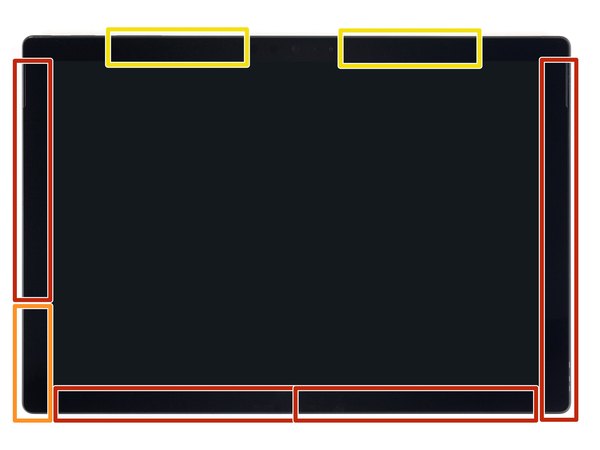

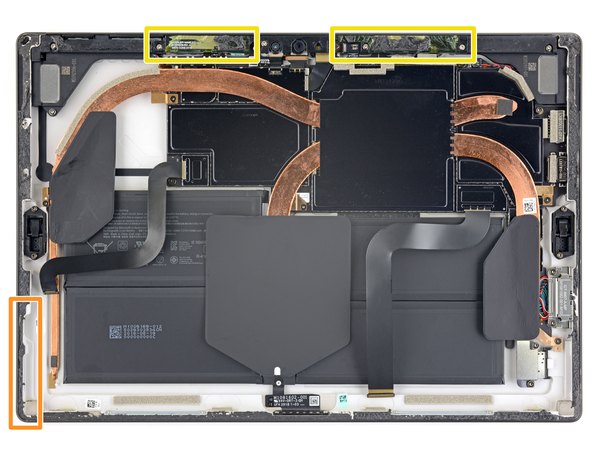

قبل از اینکه بخوایم صفحه رو باز کنیم، خیلی مهمه که بدونی چسب‌ها دقیقا کجا هستن:

← بخش‌های قرمز رنگ فقط چسب دارن و با خیال راحت می‌تونی ابزارت رو اونجا حرکت بدی و برش بزنی.

← تو قسمت‌های نارنجی، برد تصویر و فلت‌ها خیلی به لبه نزدیک هستن. اینجا باید پیک رو با ظرافت حرکت بدی و اصلا اونو عمیق داخل نبری.

← زیر بخش‌های زرد رنگ، کابل‌های حساس آنتن قرار دارن. علاوه بر این، ضخیم‌ترین چسب‌ها هم همینجا هستن. تو این قسمت باید دقیقا طبق آموزش پیش بری تا آنتن‌ها پاره نشن.

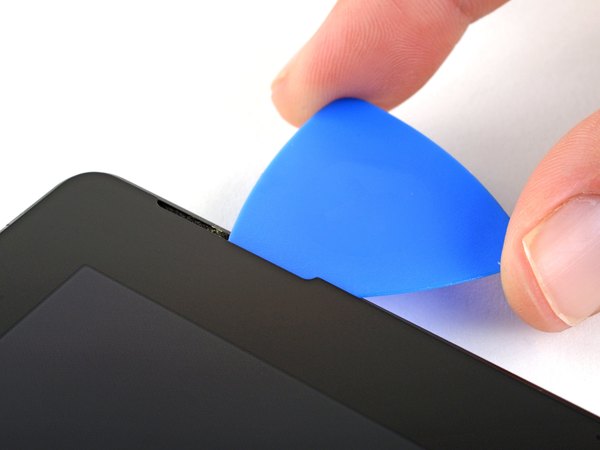

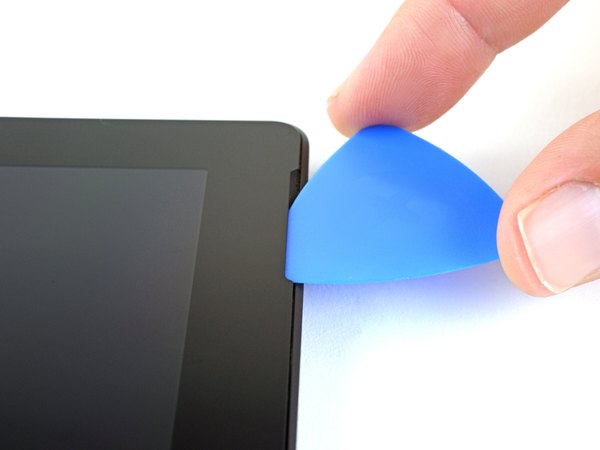

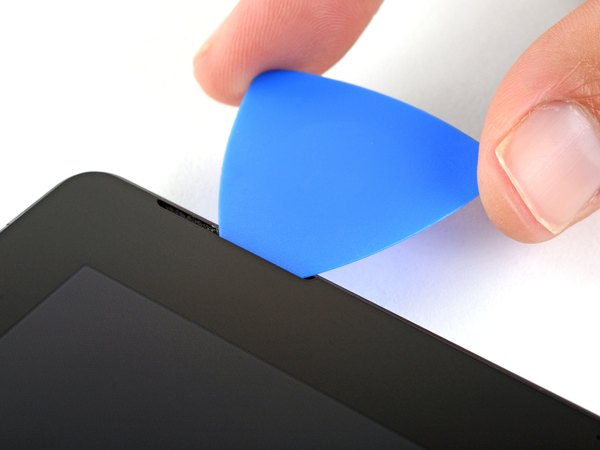

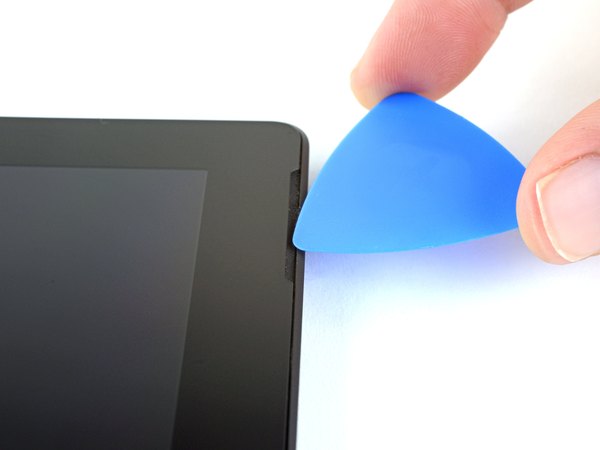

یه پیک قاب‌بازکن بردار و اونو آروم توی شکاف اسپیکر روی صفحه نمایش فرو کن تا بره زیر شیشه. حواست باشه پیک رو روی توری اسپیکر فشار ندی، چون خیلی ظریفه و سریع پاره می‌شه.

پیک رو بیشتر از حاشیه مشکی رنگ دور صفحه به داخل نبر. اگه پیک خیلی عمیق بره، ممکنه مستقیم به پنل ال‌سی‌دی ضربه بزنه و خرابش کنه.

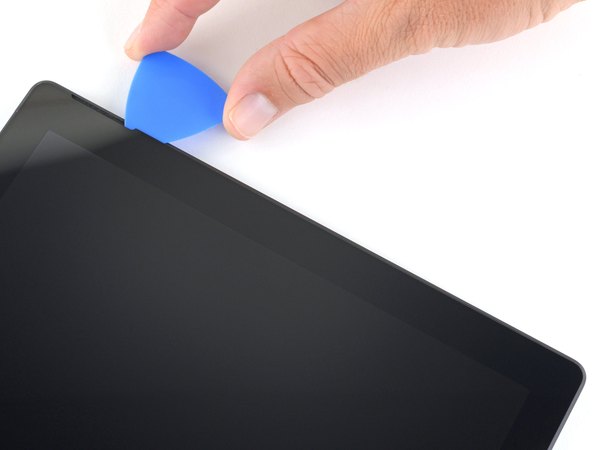

پیک رو به سمت پایین سرفیس بچرخون تا بتونی اونو زیر لبه پایینی بریدگی اسپیکر حرکت بدی و چسب‌های اون قسمت رو باز کنی.

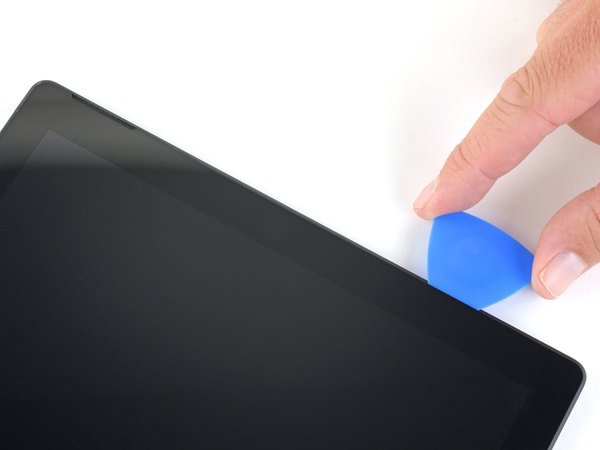

حالا پیک رو آروم روی لبه سمت راست سرفیس به سمت پایین بکش تا چسب‌های زیر صفحه نمایش برش بخورن.

از اینجا به بعد، هرجا دیدی پیک به سختی حرکت می‌کنه و گیر کرده، اصلا زور نزن. کار رو متوقف کن و اون قسمت رو دوباره گرم کن. فشار زیاد روی پیک می‌تونه شیشه رو خرد کنه.

وقتی این لبه باز شد، پیک رو همونجا رها کن تا چسب‌ها دوباره به هم نچسبن.

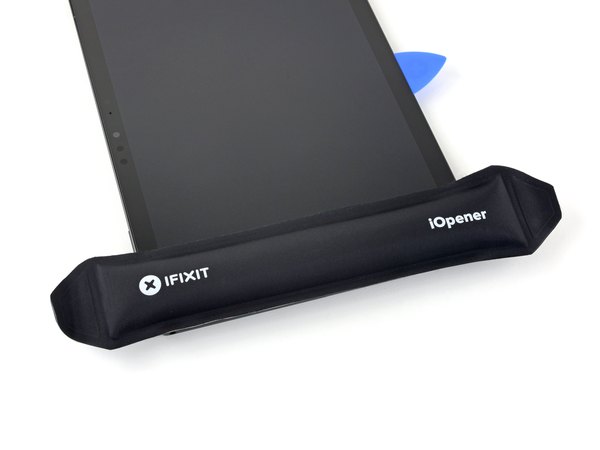

دوباره آی‌اوپنر رو گرم کن و این بار حدود دو دقیقه روی لبه پایینی صفحه سرفیس قرار بده.

احتمالا لازمه این کار رو چند بار تکرار کنی تا بدنه قشنگ گرم بشه. باز هم مراقب باش که بیش از حد به دستگاه گرما ندی.

اگه از هیتر یا سشوار استفاده می‌کنی، حواست به دمای دستگاه باشه. باتری و صفحه نمایش به حرارت بالا حساس هستن.

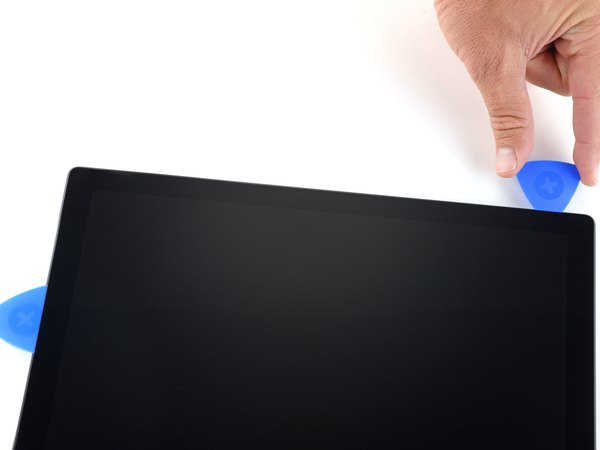

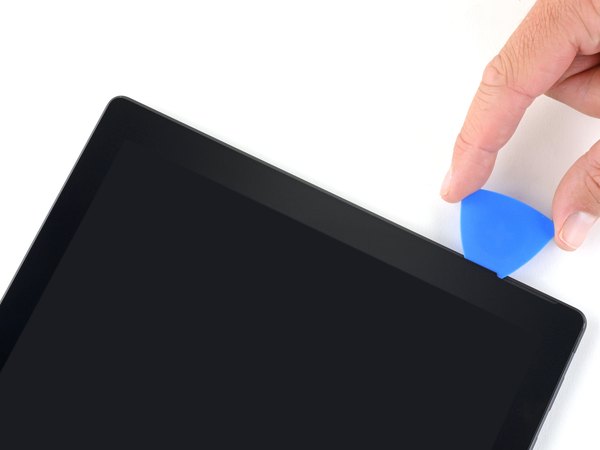

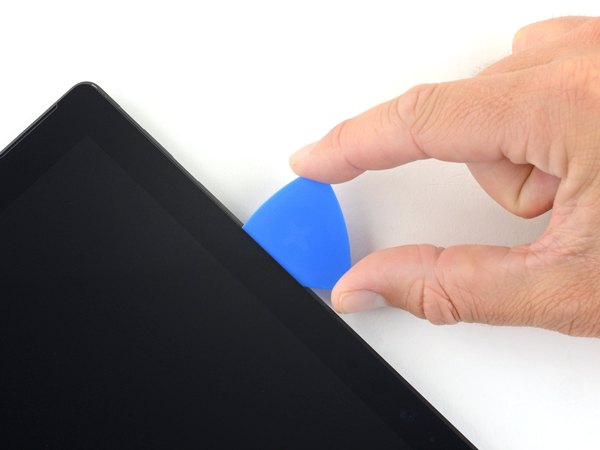

یه پیک جدید بردار و از گوشه سمت راست و پایین وارد کن. بعد اونو دور گوشه بچرخون و به سمت لبه پایینی حرکت بده.

دقت کن که پیک رو بیشتر از حاشیه سیاه رنگ اطراف صفحه داخل نبری. عمیق رفتن ابزار یعنی آسیب دیدن ال‌سی‌دی.

پیک رو در امتداد لبه پایینی دستگاه بکش تا تمام چسب‌های این بخش هم جدا بشن. این پیک رو هم تو لبه پایینی جا بذار تا مانع چسبیدن مجدد صفحه بشه.

حالا نوبت لبه سمت چپه. آی‌اوپنر رو داغ کن و دو دقیقه روی این لبه بذار تا چسب‌ها نرم بشن.

مثل مراحل قبل، اگه حس کردی حرارت کمه، دوباره ابزارت رو گرم کن و روی دستگاه بذار.

باز هم تاکید می‌کنیم که استفاده از سشوار یا هیتر صنعتی نیاز به احتیاط داره تا باتری و قطعات داخلی صدمه نبینن.

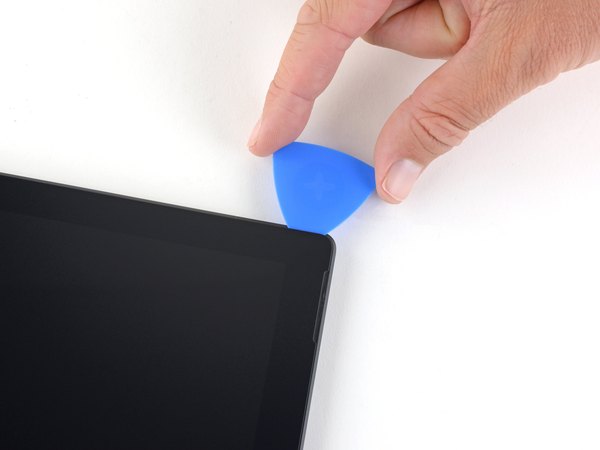

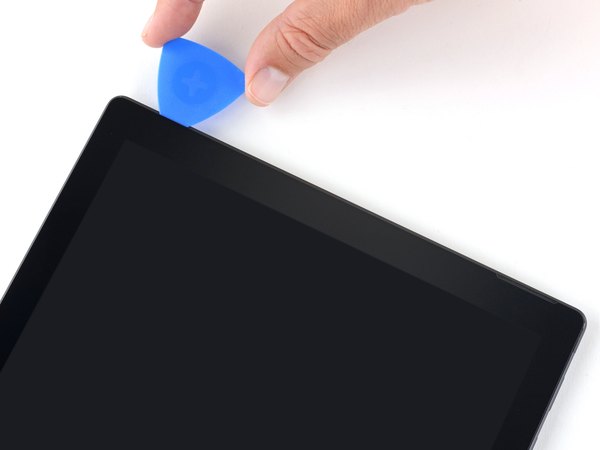

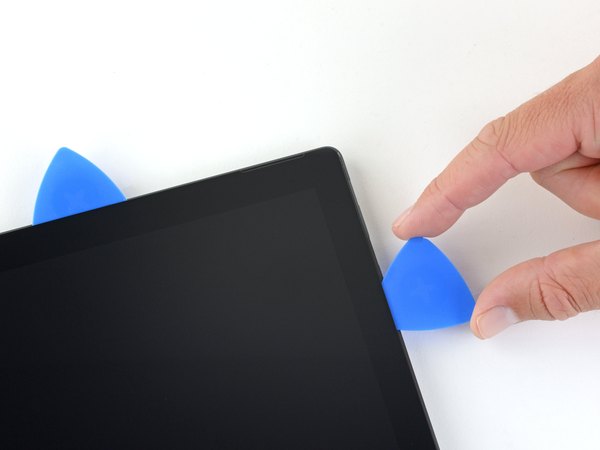

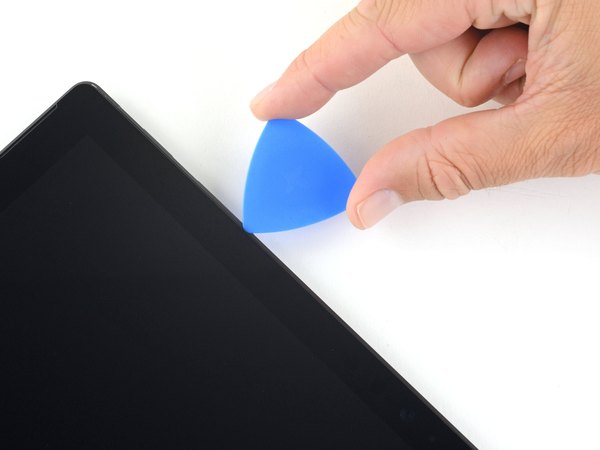

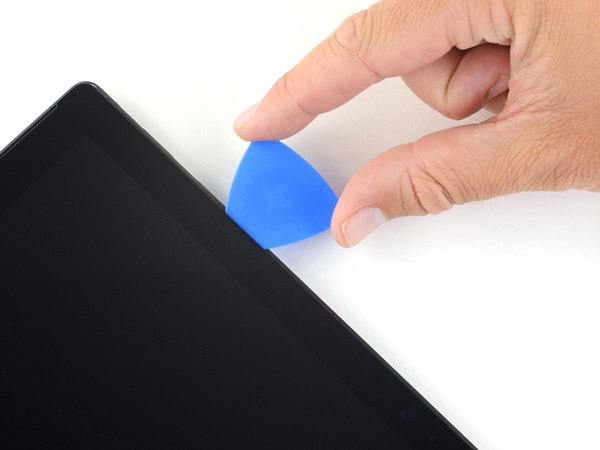

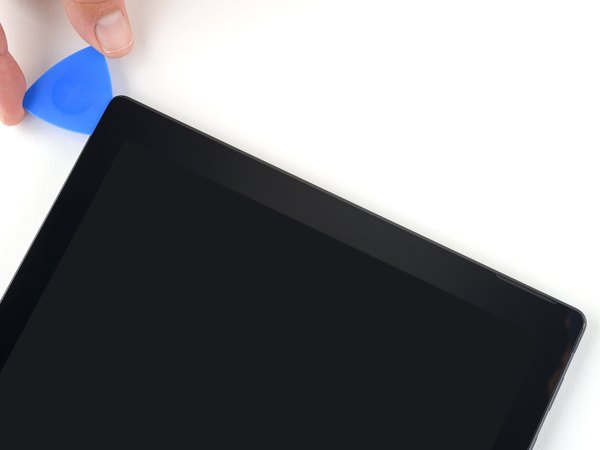

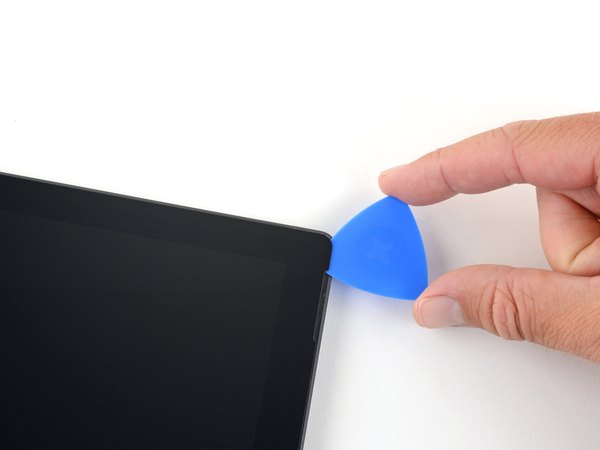

یه پیک جدید رو از گوشه پایین و سمت چپ وارد کن و آروم دور گوشه بپیچون تا وارد لبه سمت چپ بشی.

موقع برش دادن 65 میلی‌متر پایینی از لبه چپ خیلی مراقب باش. تو این قسمت پیک رو بیشتر از 3 میلی‌متر داخل نبر. کابل‌های تصویر دقیقا همینجا هستن و خیلی راحت آسیب می‌بینن. وقتی از این قسمت رد شدی، باز هم حواست باشه پیک از حاشیه مشکی داخل‌تر نره.

پیک رو روی لبه سمت چپ بالا بکش تا چسب‌های این سمت هم کاملا باز بشن. این پیک رو هم تو همون لبه چپ نگه دار تا کارمون با بقیه قسمت‌ها تموم بشه.

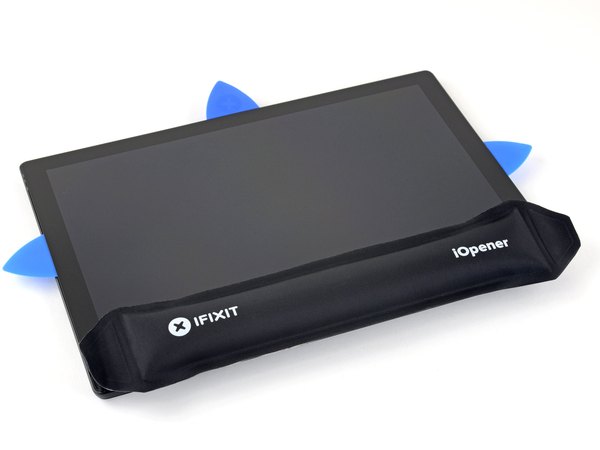

در نهایت، آی‌اوپنر رو مجددا داغ کن و برای دو دقیقه روی لبه بالایی سرفیس قرار بده.

چسب‌های این لبه از بقیه جاها ضخیم‌تر هستن. پس ممکنه لازم باشه چند بار ابزارت رو گرم کنی و روی کار بذاری تا حرارت به اندازه کافی به چسب‌ها نفوذ کنه.

اگه از سشوار یا دستگاه حرارتی دیگه استفاده می‌کنی، مراقب باش دستگاه داغ نکنه، چون حرارت مستقیم دشمن باتری و ال‌سی‌دیه.

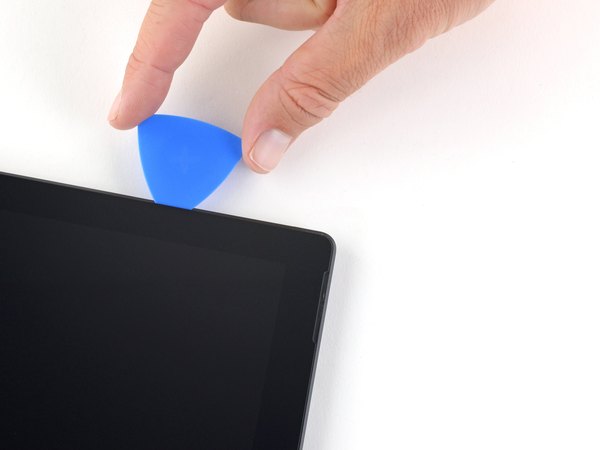

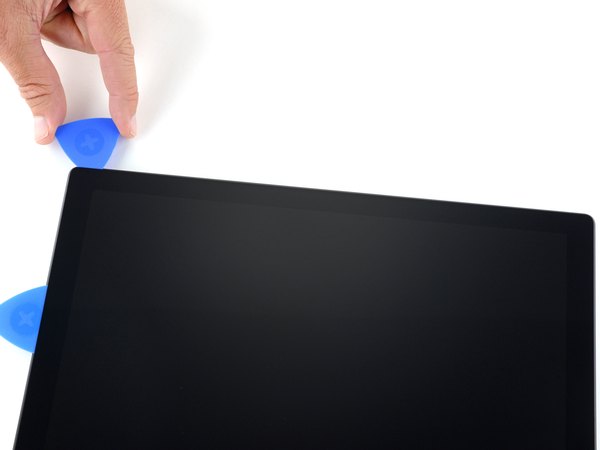

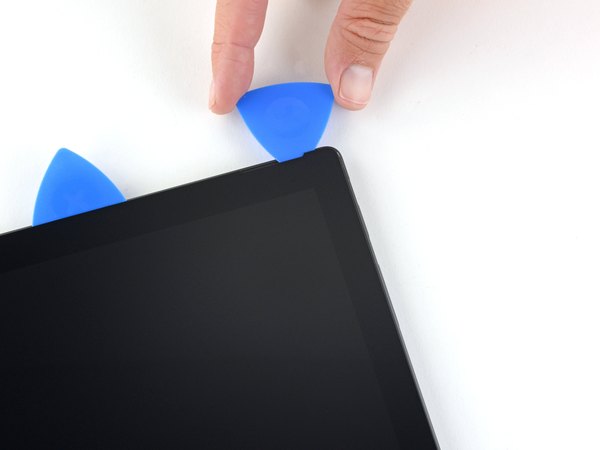

با پیک گوشه سمت چپ رو دور بزن و وارد لبه بالایی بشو. پیک رو حرکت بده اما به محض اینکه رسیدی به فاصله 70 میلی‌متری از لبه چپ، متوقف شو.

تو 15 سانتی‌متر بعدی لبه بالایی، آنتن‌های چپ و راست قرار گرفتن که بین قاب و حاشیه صفحه نمایش جا خوش کردن. برای اینکه این آنتن‌ها سالم بمونن، مراحل بعدی رو با دقت خیلی بالایی انجام بده.

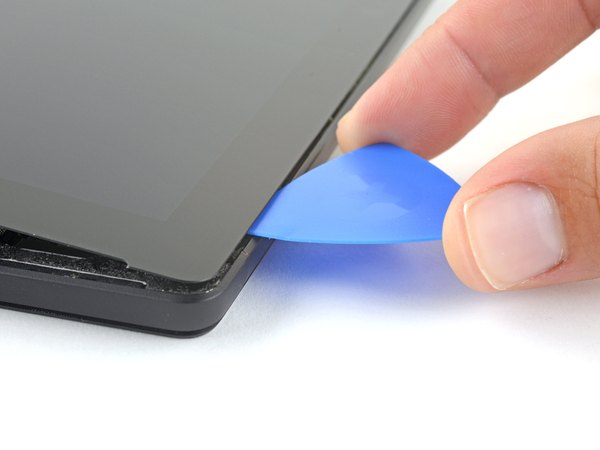

نوک یه پیک رو دقیقا همونجایی که متوقف شده بودی زیر صفحه ببر. حواست باشه پیک از لبه حاشیه مشکی عمیق‌تر نره. خیلی آروم پیک رو به سمت راست غلت بده، طوری که لبه بلند پیک توی چسب‌های زیر حاشیه فرو بره و اون‌ها رو ببره. ***به هیچ وجه پیک رو روی این لبه نکش و فقط حرکت چرخشی و غلتان داشته باش.***

در تمام این مدت پیک رو موازی با صفحه نمایش نگه دار تا به کابل‌های آنتن گیر نکنه. پیک رو به سمت قاب فشار نده.

همین حرکت رو (فرو کردن نوک پیک در محل برش قبلی و غلتاندن به سمت راست) در تمام طول لبه بالایی تکرار کن تا جایی که به فاصله 64 میلی‌متری از لبه راست برسی.

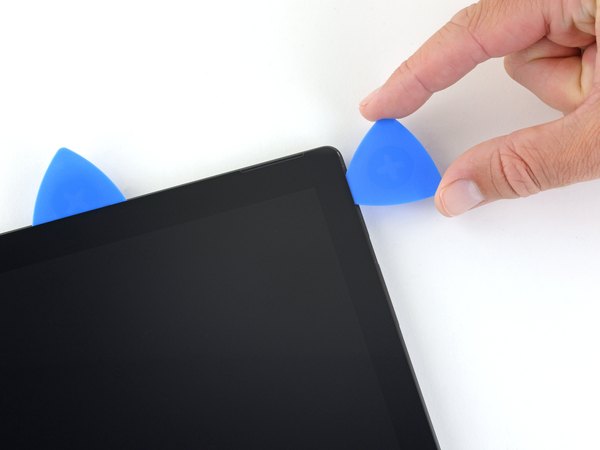

وقتی چسب‌های روی آنتن‌ها رو با موفقیت باز کردی (حدود 22 سانتی‌متر دورتر از لبه چپ)، حالا می‌تونی پیک رو به شکل عادی در ادامه لبه بالایی بکشی و گوشه سمت راست بالا رو هم دور بزنی تا هرچی چسب مونده جدا بشه.

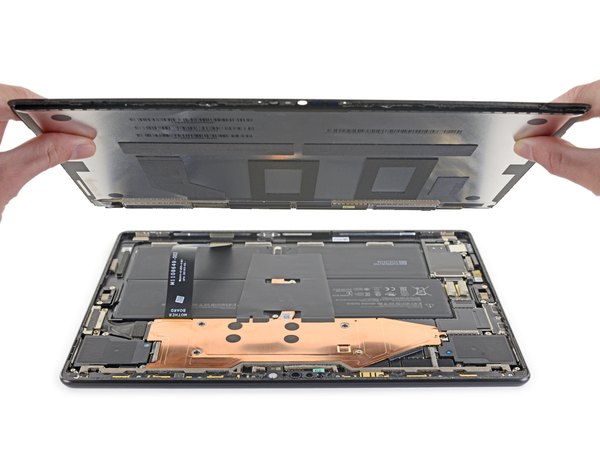

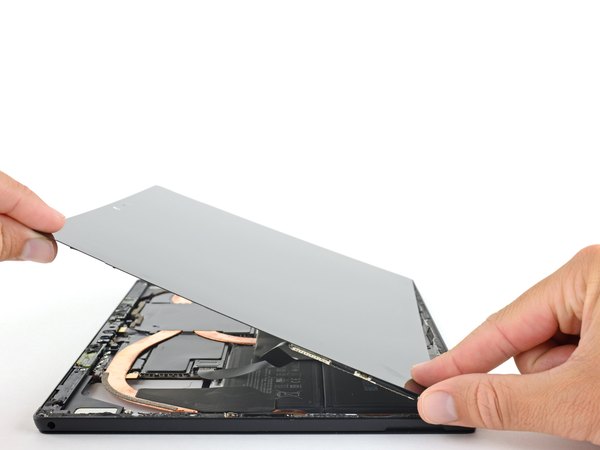

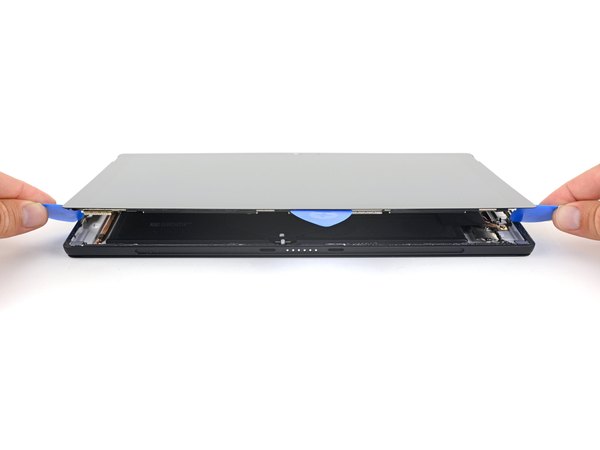

خیلی آروم و با احتیاط مجموعه صفحه نمایش رو از قاب سرفیس فاصله بده و بلند کن. اگه دیدی جایی گیر می‌کنه و مقاومت داره، کار رو متوقف کن و مطمئن شو که همه چسب‌ها باز شدن.

هنوز صفحه رو کامل جدا نکن! این صفحه با دو تا کابل فلت به مادربرد وصله و کشیدنش باعث پارگی فلت‌ها می‌شه.

اگه چسبی باقی مونده، با استفاده از یه پیک قاب‌بازکن اونو با دقت ببر.

ممکنه لنز فلش از روی قاب بیفته. حواست بهش باشه و اونو یه جای امن بذار تا موقع بستن دستگاه دوباره سر جاش نصبش کنی.

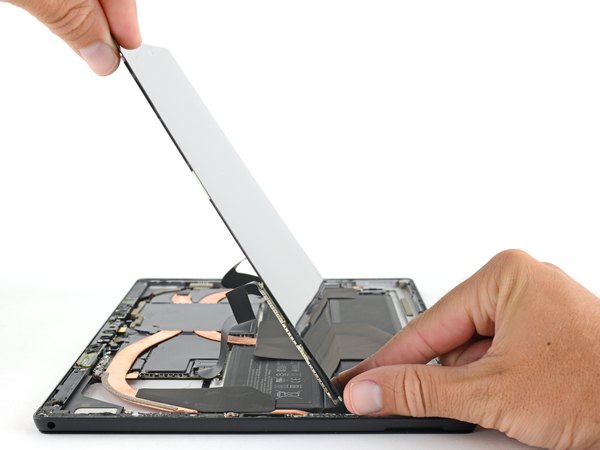

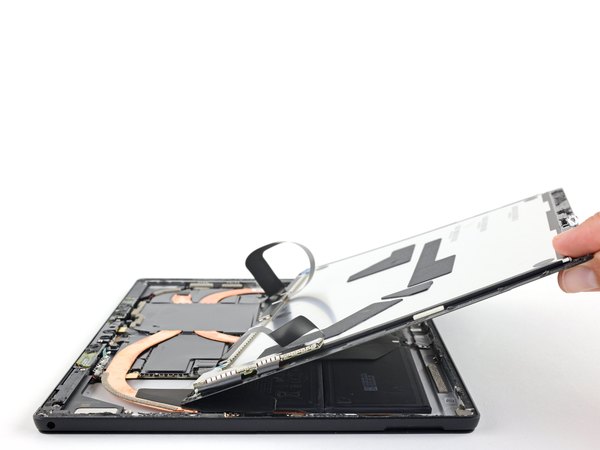

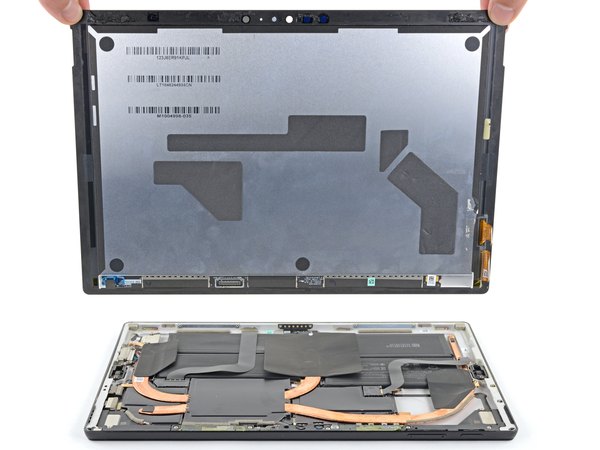

قسمت بالای صفحه نمایش رو از قاب فاصله بده و همزمان پایین صفحه رو به سمت کانکتورهای روی مادربرد نزدیک کن. حالا صفحه رو خیلی نرم روی قاب بخوابون طوری که کانکتورها رو به بالا باشن. حواست باشه کابل‌های تصویر تا نخورن یا له نشن.

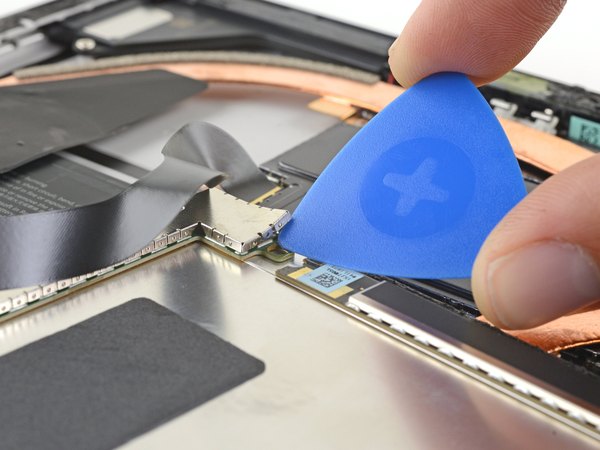

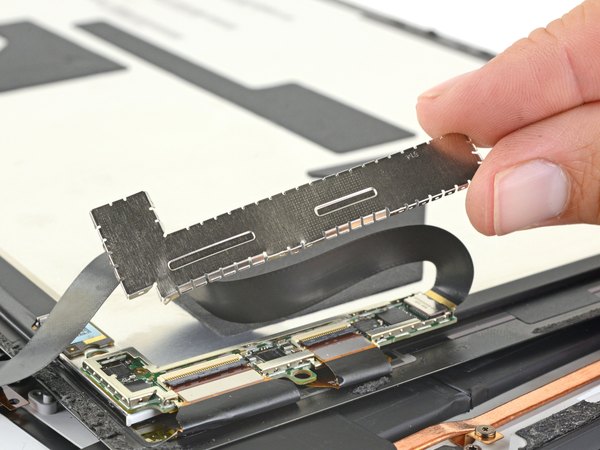

با استفاده از یه پیک، یکی از لبه‌های شیلد فلزی (EMI) که روی برد تصویر قرار داره رو اهرم کن و بالا بیار. این کار رو تو قسمت‌های مختلف دور شیلد تکرار کن تا کاملا آزاد بشه.

سعی کن به شیلد فلزی فشار زیادی نیاری و کجش نکنی، چون موقع جمع کردن دستگاه دوباره بهش نیاز داری.

حالا شیلد محافظ رو از روی برد تصویر بردار و کنار بذار.

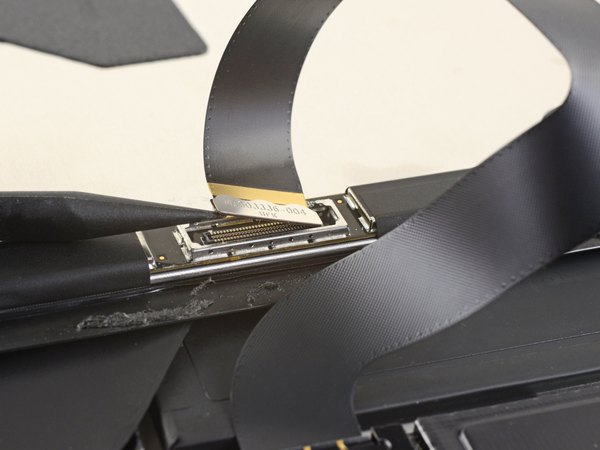

از سمت تخت یه اسپاجر استفاده کن تا کابل رابط تصویر رو مستقیم به سمت بالا اهرم کنی و از سوکتش روی مادربرد دربیاری.

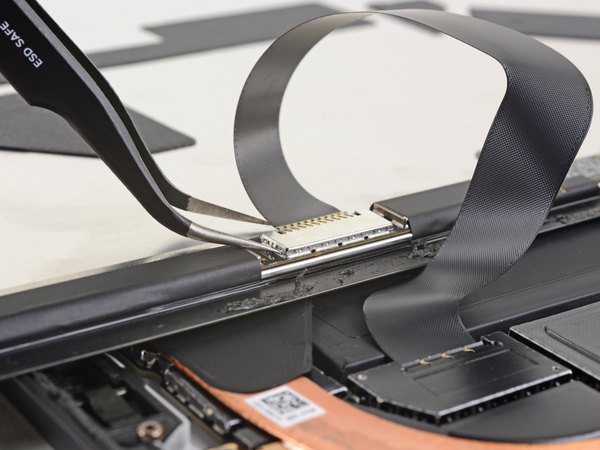

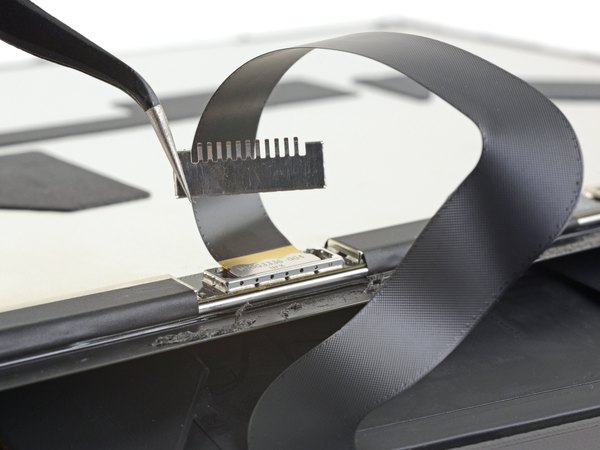

نوک یه پنس سرتیز رو وارد شکاف لبه شیلد فلزی که روی کانکتور تاچ (دیجیتایزر) قرار داره بکن. با کمک پنس، تا جایی که می‌تونی شیلد رو از صفحه دور کن، اما مراقب باش خم نشه. این اهرم کردن رو تو چند نقطه اطراف شیلد انجام بده تا آزاد بشه. بعد شیلد رو بردار.

باز هم مراقب باش فرم شیلد به هم نریزه، چون موقع بستن دستگاه باید دقیقا سر جای خودش بشینه.

بقیه قسمت‌های شیلد رو از روی کانکتور تاچ جدا کن و کنار بذار.

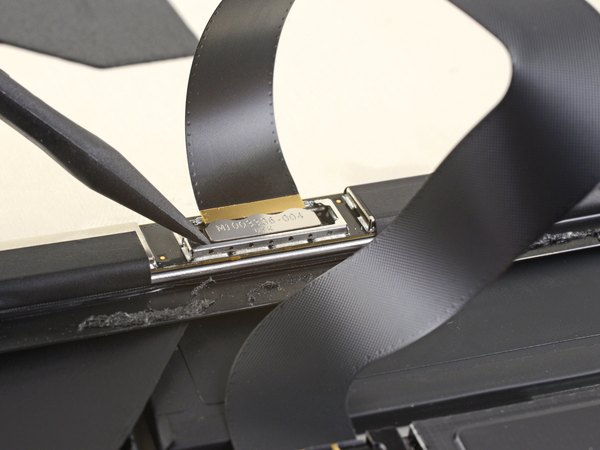

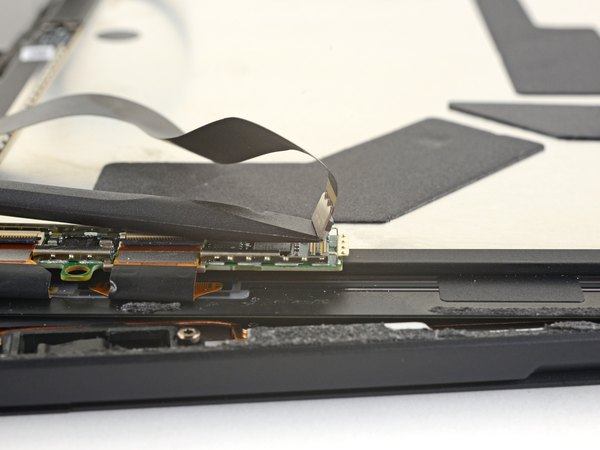

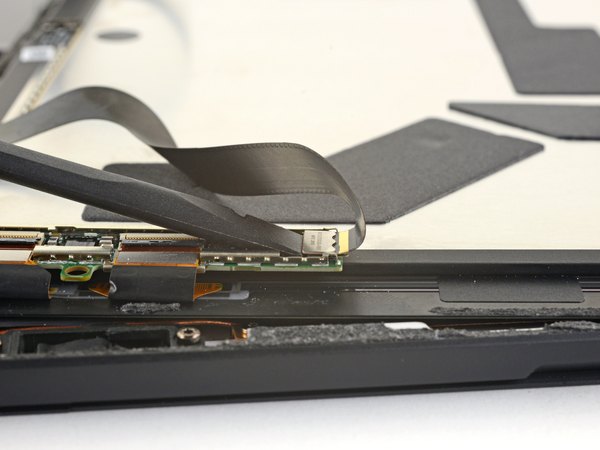

با استفاده از نوک اسپاجر، کانکتور تاچ رو مستقیما به سمت بالا فشار بده تا از سوکتش روی صفحه نمایش جدا بشه.

حالا می‌تونی مجموعه صفحه نمایش رو به طور کامل از سرفیس جدا کنی. موقع بستن دستگاه، تو همین مرحله توقف کن و چسب‌های جدید صفحه رو با دقت نصب کن تا دستگاهت مثل روز اول کیپ بشه.

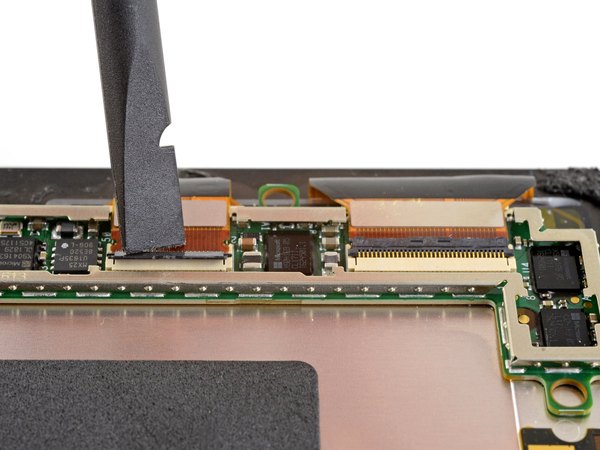

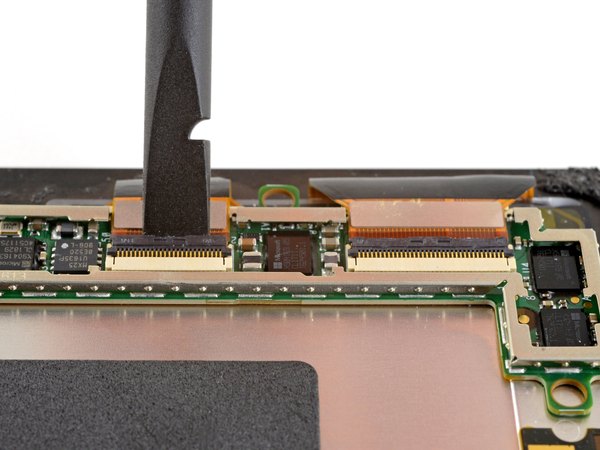

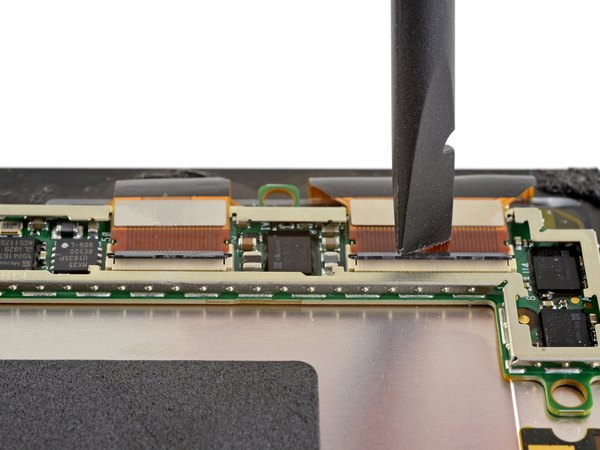

با یه اسپاجر، ضامن‌های کوچیک روی کانکتورهای ZIF کابل تصویر رو به سمت بالا بزن تا قفلشون باز بشه.

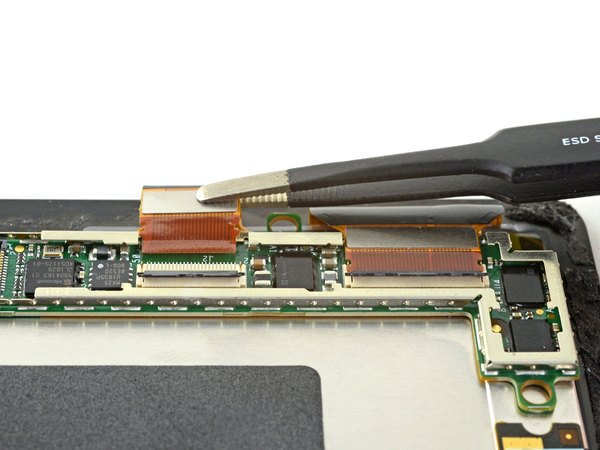

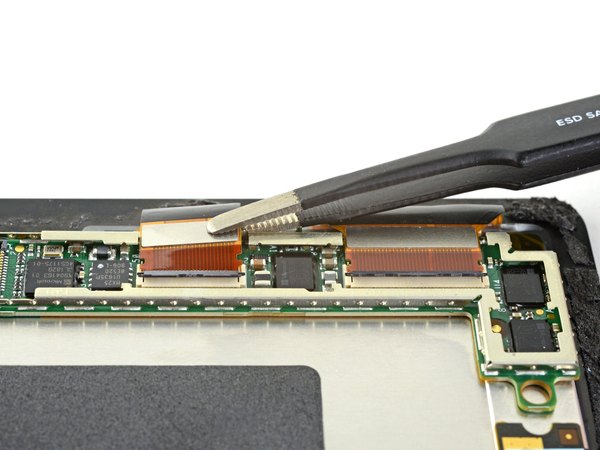

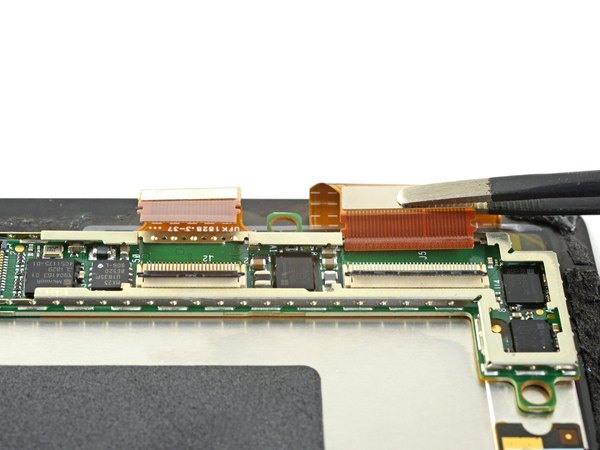

از یه پنس استفاده کن تا کابل‌های تصویر رو به صورت صاف از داخل سوکت‌هاشون روی برد تصویر بیرون بکشی.

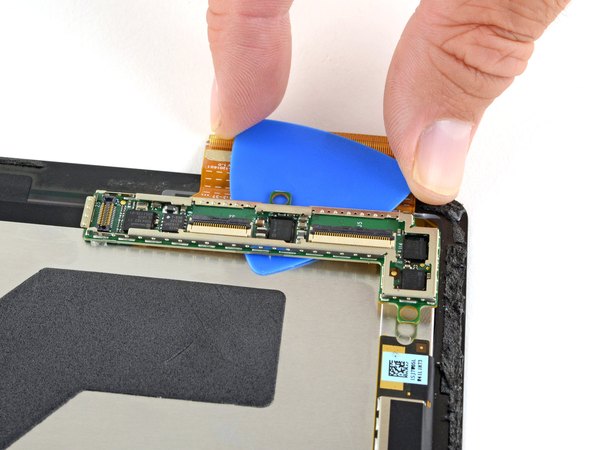

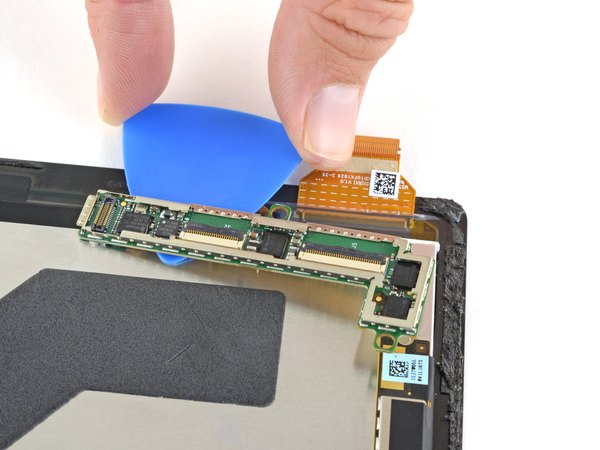

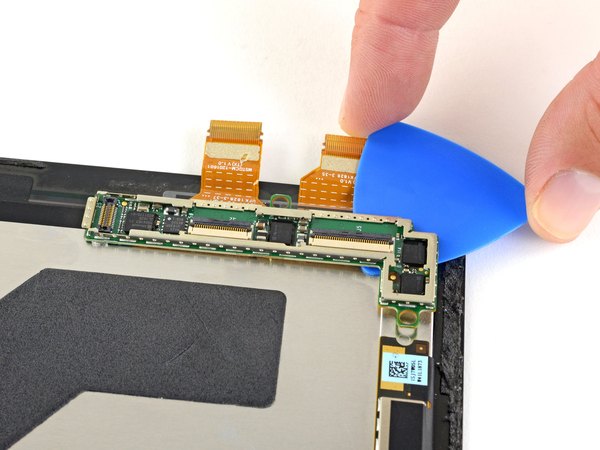

یه پیک قاب‌بازکن رو ببر زیر برد تصویر تا چسبی که اونو به پشت صفحه نمایش متصل کرده رو جدا کنی.

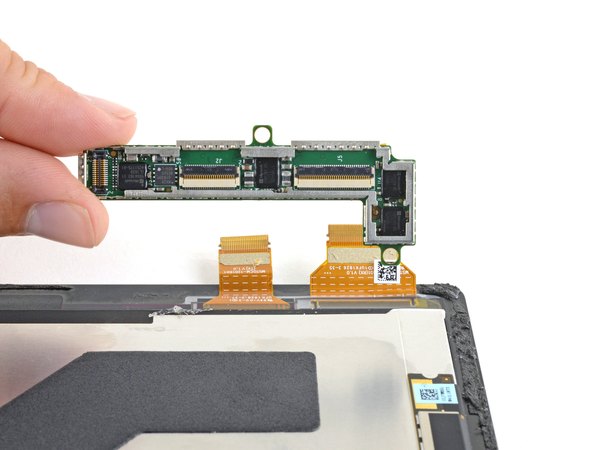

برد تصویر رو کامل بردار.

موقع مونتاژ دوباره، از یه چسب دوطرفه قوی یا چسب‌های برش‌خورده مخصوص برای چسبوندن برد تصویر استفاده کن. قبلش یادت نره چسب‌های قدیمی رو کامل تمیز کنی.

برای اینکه مطمئن بشی برد رو دقیقا جای درستی می‌چسبونی، اول هر دو تا کانکتور تصویر رو وصل کن و بعد برد رو روی صفحه بخوابون.

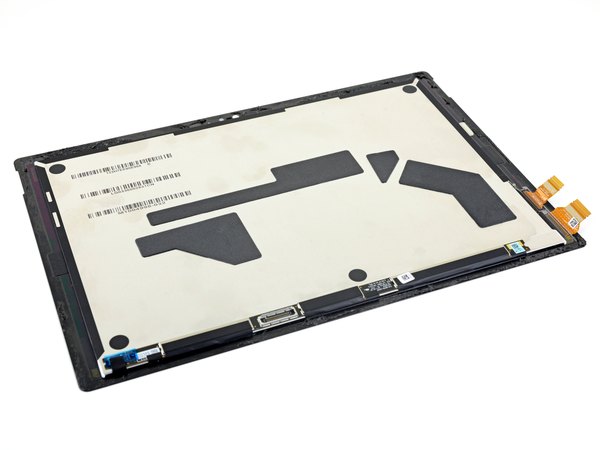

خب، حالا فقط خود صفحه نمایش باقی مونده و می‌تونی قطعه جدید رو جایگزین کنی.

بهت تبریک می‌گیم که این مسیر پرچالش رو با موفقیت طی کردی! حالا کافیه قطعه جدیدت رو با صفحه قدیمی مقایسه کنی تا اگه قطعه‌ای (مثل همین برد تصویر که باز کردیم) جا مونده، به صفحه جدید منتقلش کنی. بعد از اون دقیقا برعکس همین مراحلی که با هم رفتیم، تبلتت رو با دقت ببند و چسب‌های جدیدش رو بزن.
