کالبدشکافی و بررسی قطعات سرفیس پرو ۲

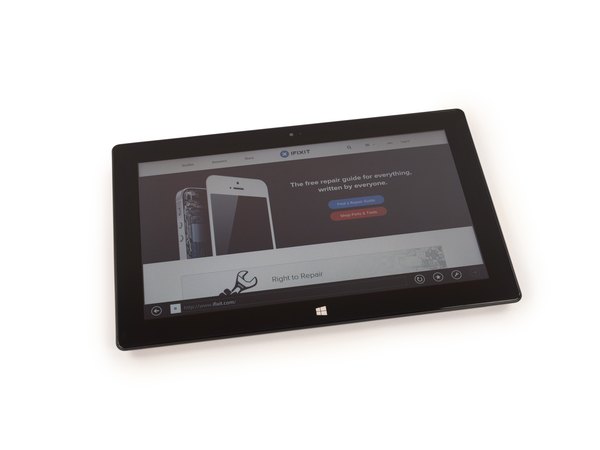

قبل از اینکه دست به آچار بشیم، بیایم یه نگاهی به مشخصات و سخت‌افزار بهبودیافته این تبلت بندازیم:

← صفحه نمایش 10.6 اینچی ClearType با رزولوشن فول اچ‌دی (1920x1080)

← پردازنده نسل چهارم Intel Core i5

← پشتیبانی از وای‌فای (802.11a/b/g/n) و بلوتوث نسخه 4.0 کم‌مصرف

← حافظه داخلی در ظرفیت‌های 64، 128، 256 و 512 گیگابایتی

رم 4 گیگابایتی (برای مدل‌های پایه) یا 8 گیگابایتی (برای مدل‌های ظرفیت بالا)

← دو دوربین با کیفیت 720p HD برای پنل جلویی و پشتی

پورت استاندارد USB 3.0، خروجی Mini DisplayPort و درگاه کارت حافظه microSDXC

پایه نگهدارنده (Kickstand) سرفیس پرو 2 دو حالته طراحی شده و بهت اجازه میده تبلت رو تو زاویه 24 یا 40 درجه قرار بدی. طراحی پایه‌ها نسبت به نسل‌های قبل واقعا پیشرفت جالبی داشته.

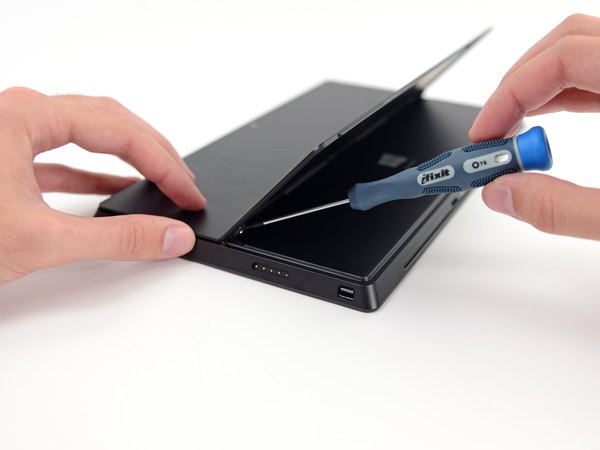

این پایه با دو تا پیچ به بدنه متصل شده. با یه پیچ‌گوشتی Torx T5 به راحتی می‌تونی این پیچ‌ها رو باز کنی تا کالبدشکافی رسما کلید بخوره.

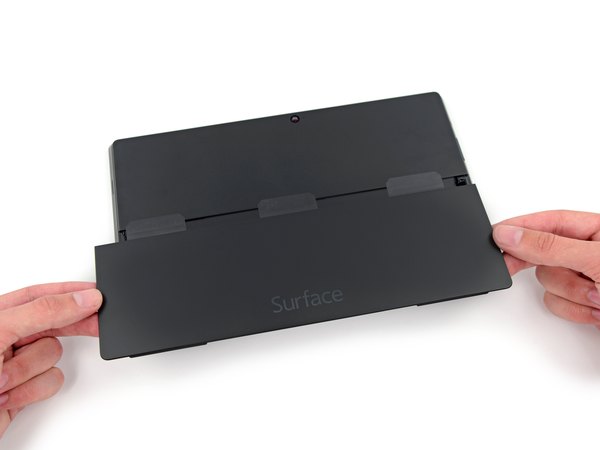

پایه خیلی راحت جدا میشه، اما اگه تجربه باز کردن مدل‌های قبلی رو داشته باشی، می‌دونی که دردسرهای اصلی تعمیر پذیری این دستگاه تازه بعد از این مرحله خودشون رو نشون میدن!

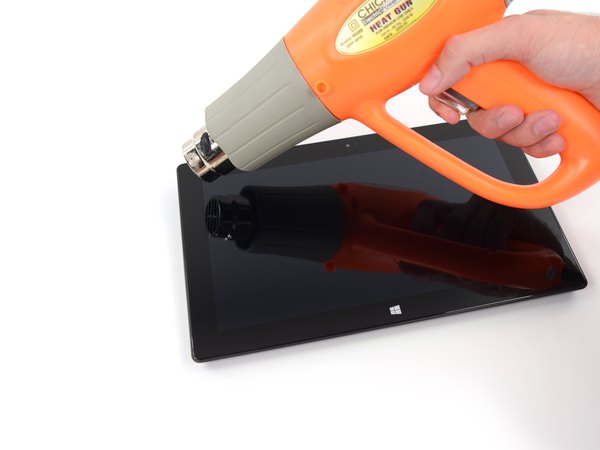

برای ذوب کردن چسب‌های دور صفحه، می‌تونی از پد حرارتی استفاده کنی، اما از اونجایی که این چسب‌ها به شدت سفتن، استفاده از سشوار صنعتی هم انتخاب خوبیه.

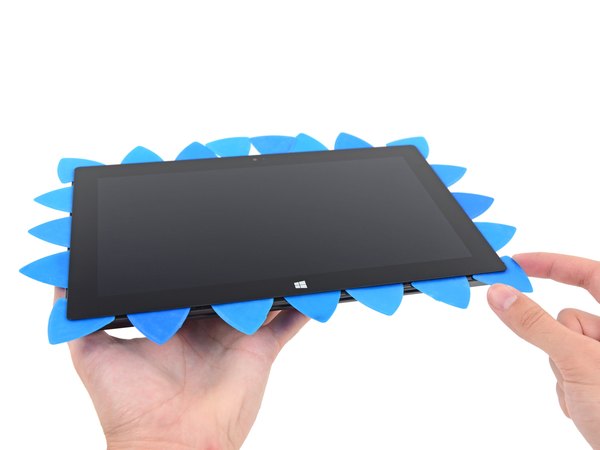

حالا وقتشه پیک‌های بازکننده رو زیر چسب‌های نرم شده قرار بدیم. استفاده از تعداد زیادی پیک به جای فشار آوردن فیزیکی، باعث میشه فلت‌های حساس زیر صفحه پاره نشن.

شاید باورت نشه، ولی موقع باز کردن صفحه نمایش سرفیس پرو 2، حدود 21 تا پیک بازکننده زیر لبه‌ها جا میشه تا چسب‌ها رو مهار کنن!

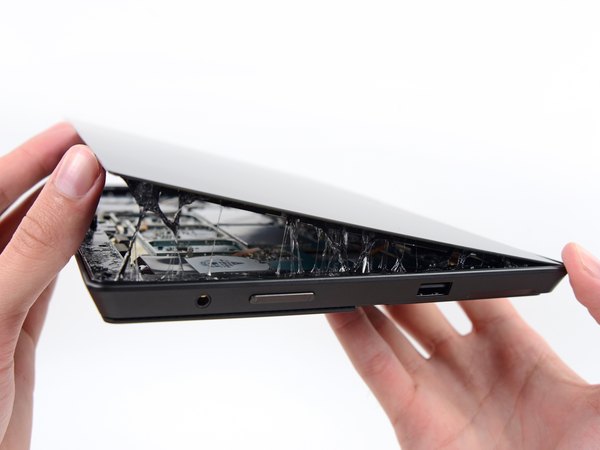

خیلی آروم و با حوصله، صفحه نمایش رو از چنگال چسب‌های مشکی و ضخیمش آزاد می‌کنیم.

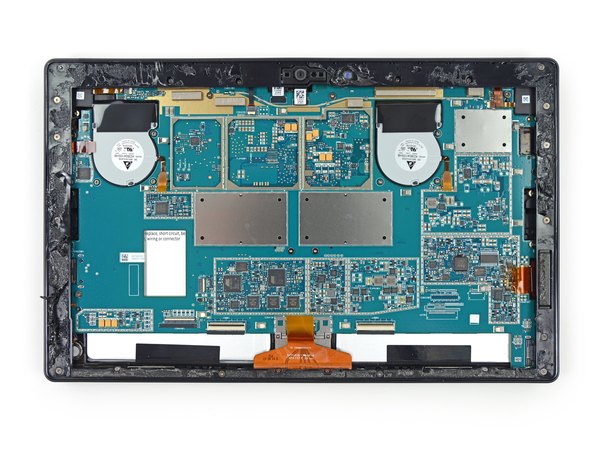

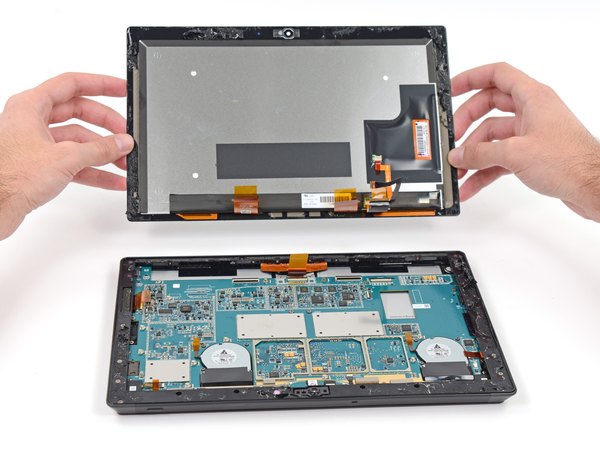

بعد از بلند کردن صفحه، چهار تا کابل فلت رو با احتیاط کنار می‌زنیم تا دل‌وروده تبلت بالاخره خودش رو نشون بده. در نگاه اول همه‌چیز شبیه به نسل قبلیه، البته با این تفاوت که رنگ مادربرد تو این مدل به سبز تغییر کرده. قبل از اینکه بتونیم به قطعات اصلی برسیم، باید ده‌ها پیچی که این مجموعه رو سر جاش نگه داشتن باز کنیم.

جالبه بدونی که از همون سایز پیچ‌های نسل قبلی (تو 3 اندازه مختلف) استفاده شده تا قاب‌های پلاستیکی و براکت‌های فلزی رو محکم کنن.

استفاده از پیچ برای تعمیرپذیری عالیه، اما وجود 52 تا پیچ فقط تو این لایه سطحی، واقعا زیاده‌رویه!

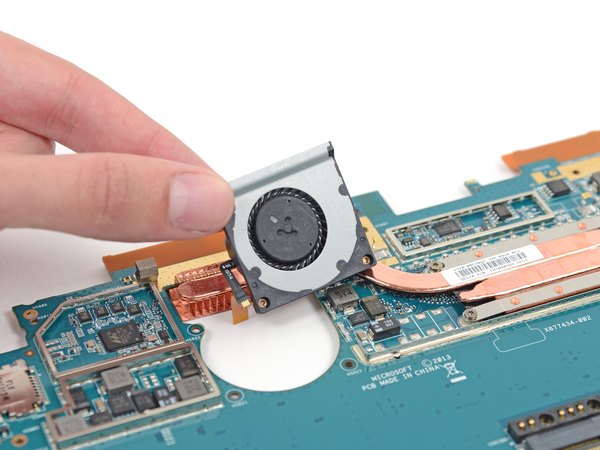

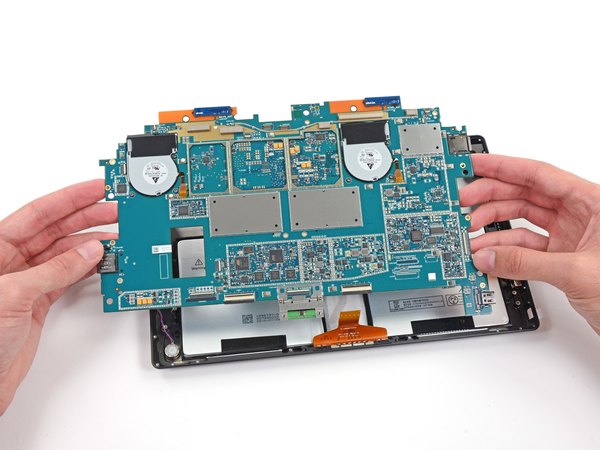

با باز کردن پیچ‌ها، مادربرد آزاد میشه و می‌تونیم قطعات جذاب‌تر رو ببینیم. تغییرات سیستم خنک‌کننده نسبت به سرفیس پرو 1 بیشتر نرم‌افزاریه. فن‌ها دقیقا همون مدل هستن، اما طوری برنامه‌ریزی شدن که کمتر روشن بشن تا باتری بیشتری ذخیره بشه.

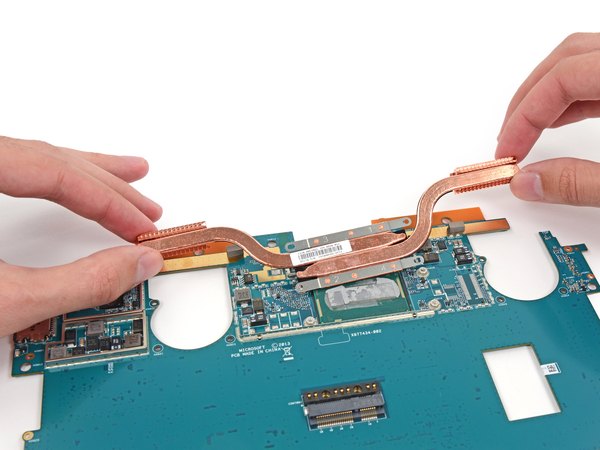

برای دفع حرارت هم مایکروسافت کم نذاشته؛ یه هیت‌سینک مسی قدرتمند که بیشتر شبیه هیت‌سینک لپ‌تاپ‌هاست تا تبلت‌ها، وظیفه خنک کردن پردازنده رو بر عهده داره.

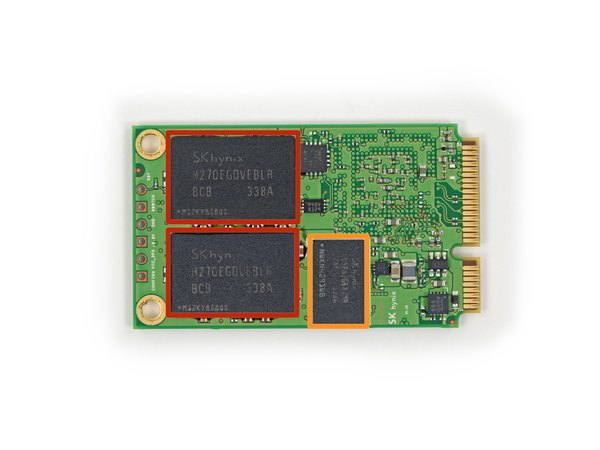

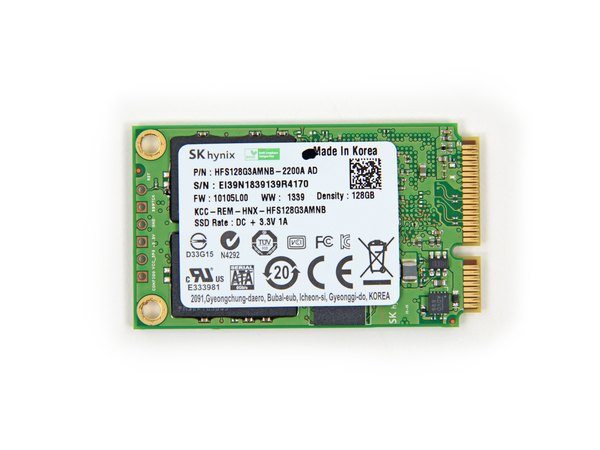

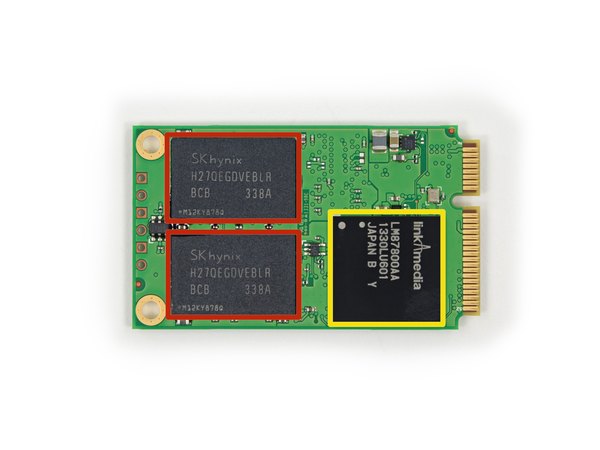

بریم سراغ حافظه! این بار مایکروسافت به جای ترکیب قطعات چند شرکت، کلا از برند SK Hynix برای SSD استفاده کرده. حافظه مدل HFS128G3AMNB که یه ماژول 128 گیگابایتی mSATA با سرعت 6.0 Gbps هست و قطعات زیر رو روش داره:

← چهار تا چیپ 32 گیگابایتی NAND Flash ساخت SK Hynix (مجموعا 128 گیگابایت)

← حافظه کش 32 مگابایتی DDR2 SDRAM ساخت SK Hynix

← کنترلر حافظه مدل LM87800AA از شرکت Link A Media

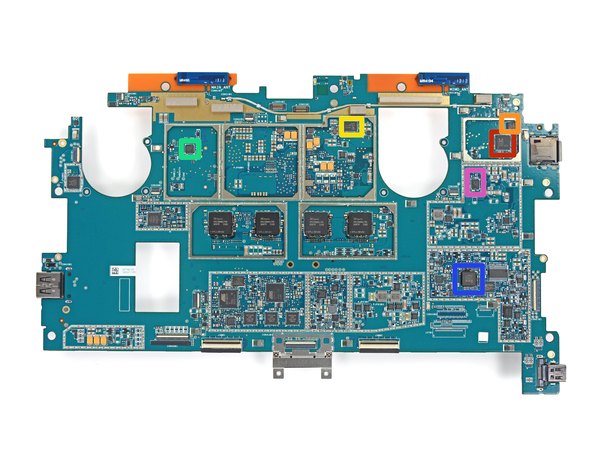

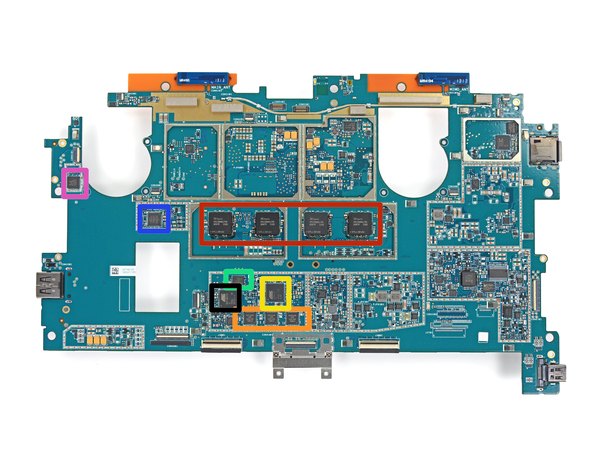

روی این مادربرد سبز رنگ، آیسی‌ها و چیپست‌های مهمی قرار گرفتن که مغز متفکر سرفیس رو تشکیل میدن:

← چهار ماژول رم 1 گیگابایتی LPDDR3 مدل H9CCNNN8JTML ساخت SK Hynix (مجموعا 4 گیگابایت)

← کنترلرهای تاچ اسکرین مدل MXT154E ساخت شرکت Atmel

← میکروکنترلر 32 بیتی AVR به همراه 256 کیلوبایت حافظه فلش ساخت Atmel

← حافظه فلش سریال 4 مگابیتی مدل 25X40CL1G از برند Winbond

آیسی Parade PS6625

← کدک صوتی ALC3230 ساخت شرکت معروف Realtek

چیپ Atmel U1320J

لیست قطعات این سمت مادربرد هنوز تموم نشده:

← چیپ کارت‌خوان مدل RTS5304 از Realtek

← حافظه فلش 4 مگابیتی رابط سریال مدل MX25L4006EZNI ساخت MXIC

← آیسی Novatek NT96132QG

← کنترلر کاهنده ولتاژ دو فاز مدل TPS5162 ساخت Texas Instruments

چیپ ITE IT8528VG

← مبدل FET یکپارچه مدل TPS51367 ساخت Texas Instruments

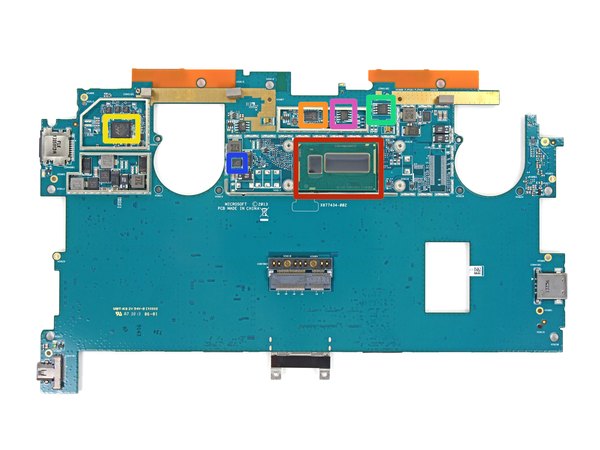

پشت مادربرد هم دست کمی از روی اون نداره و قطعات کلیدی مهمی رو تو خودش جا داده:

← پردازنده اصلی دستگاه که مدل Intel Core i5-4200U هست

← یک چیپ دیگه از مدل Novatek NT96132QG

← چیپ یکپارچه Marvell Avastar برای مدیریت وای‌فای، بلوتوث و رادیو

← حافظه فلش سریال مدل 25Q128FVSQ از شرکت Winbond

مبدل FET یکپارچه Texas Instruments

← یک حافظه فلش سریال دیگه از Winbond

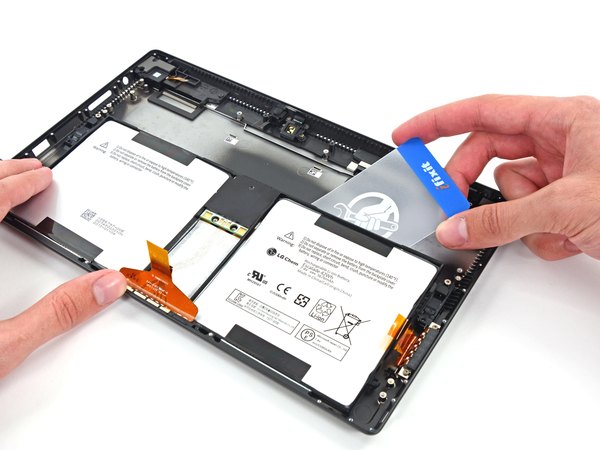

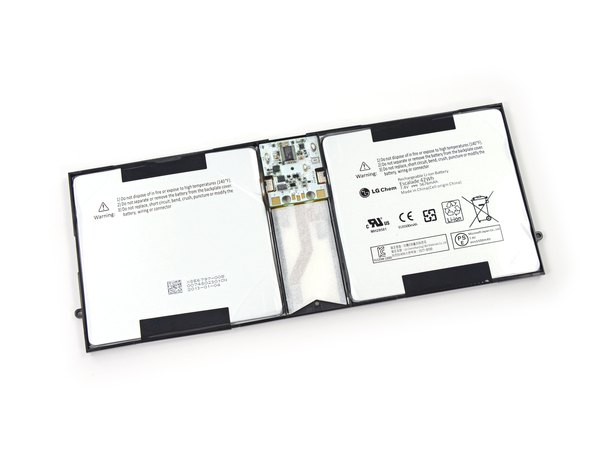

مایکروسافت هنوز هم باتری رو با چسب‌های به شدت قوی به قاب پشتی چسبونده و با یه برچسب هشدار میده که کاربر نباید بهش دست بزنه!

خیلی عجیبه، چون این شرکت تو همین دستگاه نشون داده که استفاده از پیچ رو به خوبی بلده، اما برای قطعه پرمصرفی مثل باتری ترجیح داده کار رو سخت کنه.

اگه دنبال راز شارژدهی بهتر سرفیس پرو 2 می‌گردی، تو باتری پیداش نمی‌کنی. این همون باتری 42 وات‌ساعتی مدل Escalade هست که تو نسل قبلی هم دیده بودیم.

دلیل شارژدهی بهتر این مدل، بهینه‌سازی‌های نرم‌افزاری و پردازنده کم‌مصرف‌تر i5 هست که باعث میشن دستگاه انرژی رو خیلی هوشمندانه‌تر مصرف کنه.

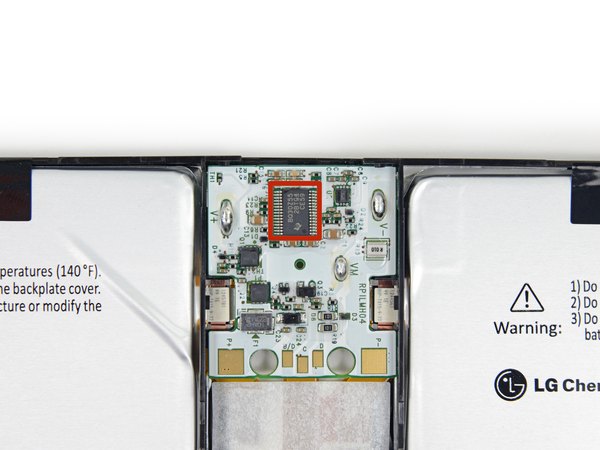

← مدیریت این دو سلول باتری هم بر عهده یه چیپست قدرتمند از Texas Instruments قرار داره.

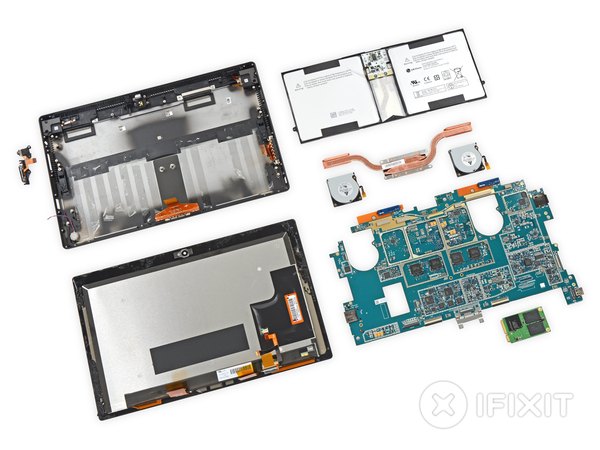

در نهایت، تیم ما تو آیسی‌مدار به تعمیرپذیری سرفیس پرو 2 نمره 1 از 10 میده (10 یعنی راحت‌ترین حالت تعمیر). بیا دلایل این نمره پایین رو بررسی کنیم:

← نکته مثبت: باتری به مادربرد لحیم نشده، پس اگه بتونی از شر چسب‌هاش خلاص بشی، نیازی به هویه نداری.

← نکته مثبت: حافظه SSD قابل تعویضه، البته به شرطی که موقع باز کردن صفحه نمایش، تبلت رو خراب نکرده باشی!

← نکته منفی: بیشتر از 90 تا پیچ تو این دستگاه وجود داره! پیچ چیز خوبیه، اما این تعداد واقعا سرسام‌آوره و مونتاژ رو طولانی می‌کنه.

← نکته منفی: مجموعه شیشه و ال‌سی‌دی کاملا یکپارچه هستن و جدا کردنشون از قاب بدون شکستن شیشه، واقعا سخته.

← نکته منفی: استفاده بیش از حد از چسب‌های قوی برای نگه داشتن قطعاتی مثل صفحه نمایش و باتری.

← نکته منفی: پروسه باز کردن اولیه به قدری حساسه که با یه لغزش کوچیک ممکنه یکی از چهار تا فلت اصلی صفحه پاره بشه. امیدواریم این بررسی برات جالب بوده باشه، حتما آموزش‌های دیگه ما رو هم دنبال کن!
