آموزش تعویض کابل برق ویبراتور بتن Wacker M1500120

قبل از اینکه کار رو شروع کنی، حتما مطمئن شو که دوشاخه دستگاه به برق وصل نباشه. این مهم‌ترین قانون تعمیراته!

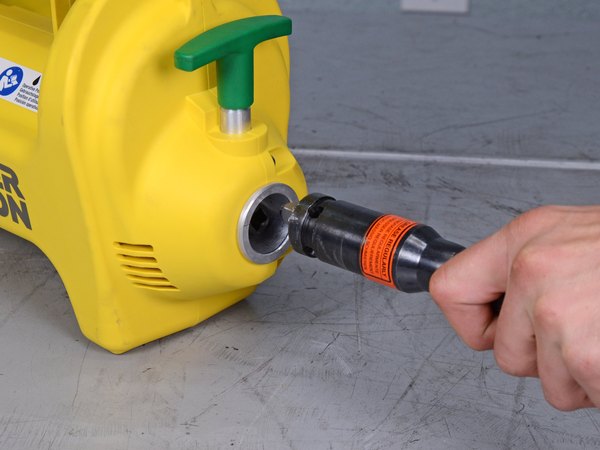

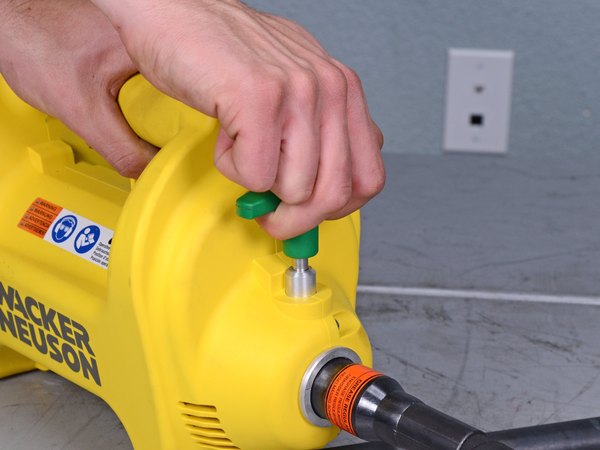

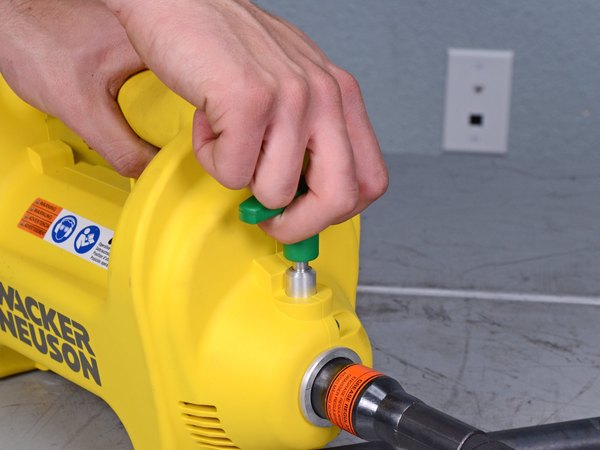

دستگیره اتصال سریع (quick-disconnect) رو به سمت بالا بکش تا قفل شفت انعطاف‌پذیر آزاد بشه. حالا شفت رو به آرومی بکش و کاملا از موتور دستگاه جدا کن.

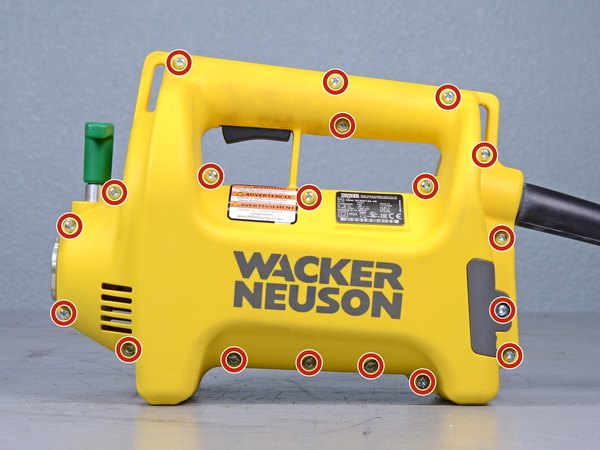

← یه پیچ‌گوشتی با سری Torx T20 بردار و نوزده تا پیچی که دو نیمه قاب دستگاه رو به هم متصل کردن، دونه‌دونه باز کن.

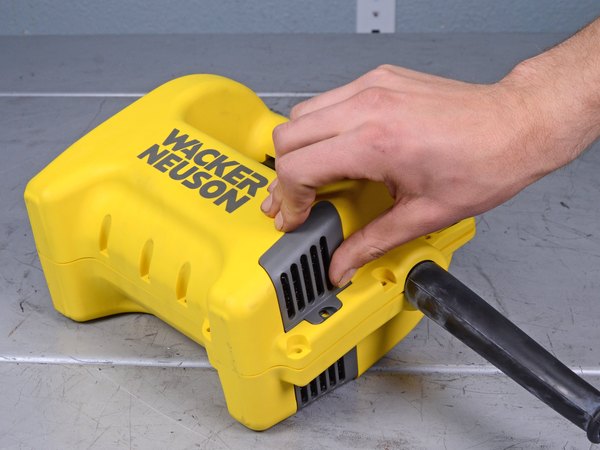

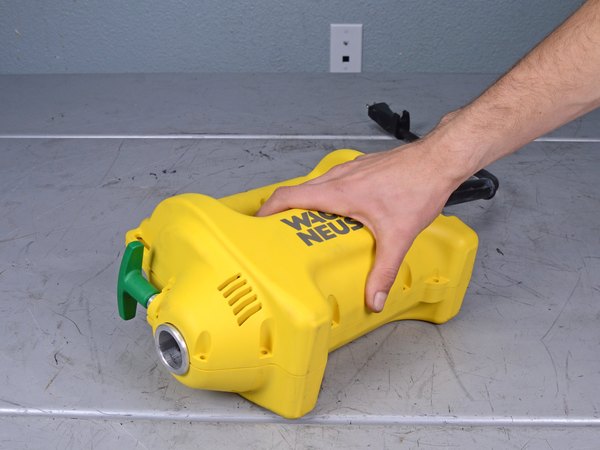

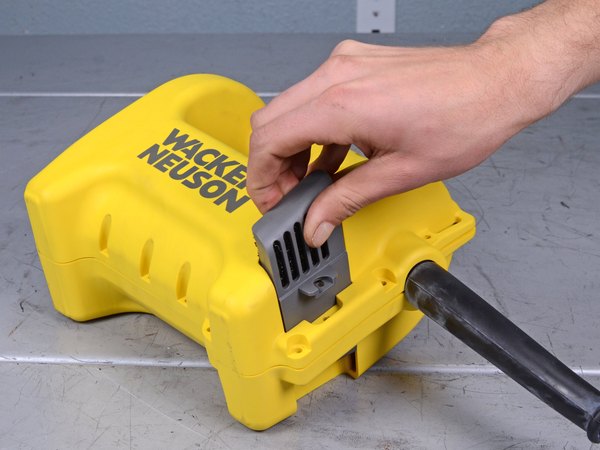

دستگاه رو به پهلوی راست روی میز بخوابون، طوری که سوراخ‌های پیچ به سمت بالا باشن تا کار برات راحت‌تر بشه. فیلتر گرد و غباری که تو قسمت عقب دستگاه قرار داره رو با دستت بردار و کنار بذار.

نیمه سمت چپ قاب رو به آرومی به سمت بالا بکش تا از نیمه پایینی جدا بشه.

اگه احساس کردی قاب‌ها به این راحتی از هم جدا نمیشن، می‌تونی نوک یه پیچ‌گوشتی دوسو رو بندازی لای درز دو نیمه و با کمی اهرم کردن، اون‌ها رو از هم باز کنی.

کلید روشن و خاموش رو با انگشتات بگیر و اون رو از داخل محفظه‌اش تو قاب دستگاه بیرون بکش.

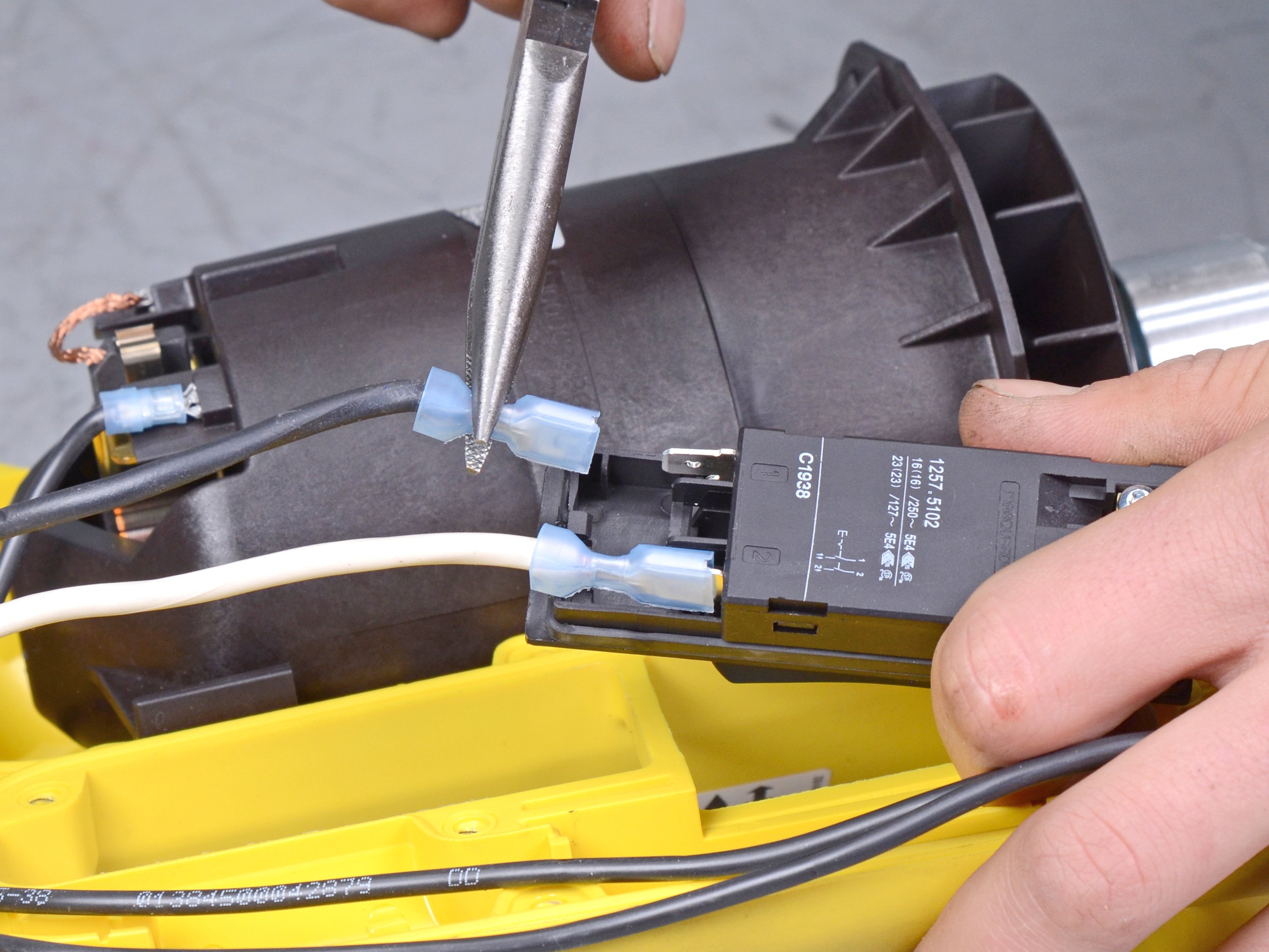

با یه دم‌باریک، سیم‌های برق سیاه و سفید رو بگیر و فیش‌هاشون رو از روی پایانه‌های کلید جدا کن. مراقب باش سوکت‌ها رو کج نکنی.

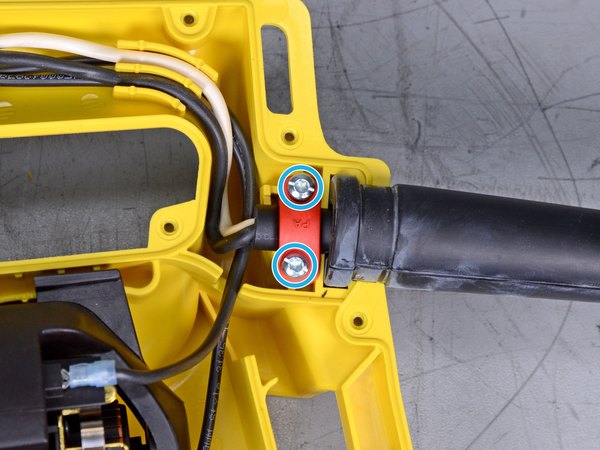

دوباره از پیچ‌گوشتی Torx T20 استفاده کن و دو تا پیچی که بست کابل رو روی بدنه نگه داشتن، باز کن.

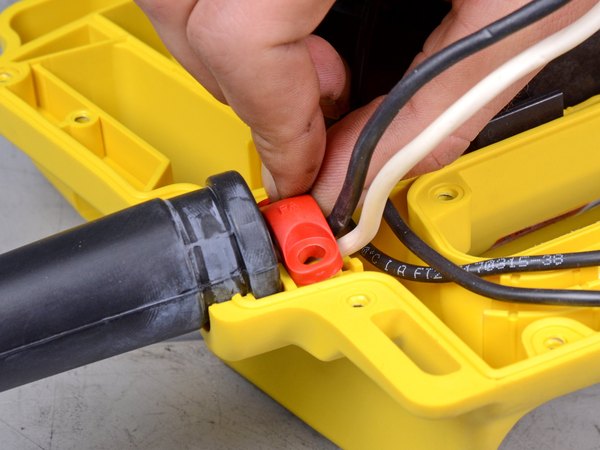

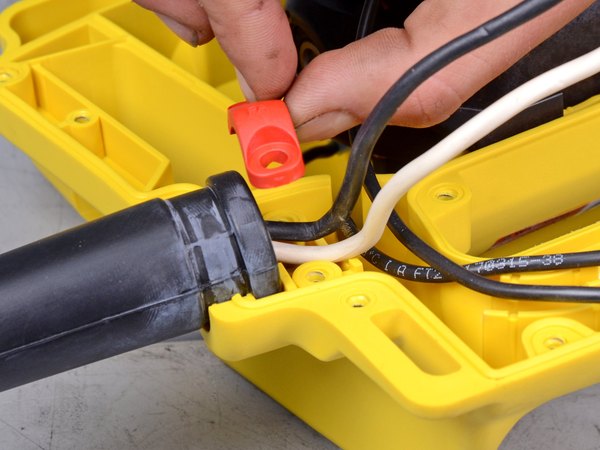

وقتی پیچ‌ها باز شدن، بست نگهدارنده کابل رو بردار تا سیم‌ها آزاد بشن.

کل مجموعه کابل برق رو به سمت بالا بکش و از داخل دستگاه درش بیار.

غلاف پلاستیکی یا همون محافظ فنری رو روی کابل به سمت بیرون بلغزون تا از کابل قدیمی جدا بشه.

الان دیگه فقط خود کابل برق آسیب‌دیده باقی مونده و می‌تونی اون رو بندازی دور.

عالی شد! تونستی با موفقیت کابل فرسوده رو باز کنی. حالا برای سرهم کردن دستگاه، کافیه کابل جدید رو برداری و دقیقا همین مراحلی که با هم رفتیم رو از آخر به اول انجام بدی.

اول غلاف رو روی کابل جدید نصب کن، سیم‌ها رو به کلید وصل کن و بعد قاب رو با دقت ببند. امیدوارم این راهنمای آیسی‌مدار برات کاربردی بوده باشه و بتونی با ایمنی کامل به پروژه‌هات برگردی. حتما لینک این آموزش رو برای همکارات هم بفرست تا در صورت نیاز بتونن خودشون دستگاهشون رو به‌راحتی تعمیر کنن!
