باز کردن و بررسی قطعات Meizu MX6؛ کپی برابر اصل آیفون یا یک طراحی هوشمندانه؟

ظاهر این گوشی شبیه آیفون قدم برمی‌داره، اما آیا تو عمل هم همونه؟ قبل از باز کردنش، بیا مشخصات اصلیش رو با هم مرور کنیم:

← پردازنده ده‌هسته‌ای MediaTek Helio X20 به همراه پردازنده گرافیکی قدرتمند ARM Mali-T880.

← 4 گیگابایت رم از نوع LPDDR3 و 32 گیگابایت حافظه داخلی.

← صفحه نمایش 5.5 اینچی با رزولوشن 1080p و تراکم پیکسلی حدود 401 پیکسل در هر اینچ.

← دوربین اصلی 12 مگاپیکسلی با دیافراگم f/2.0 و پیکسل‌های 1.25 میکرومتری، در کنار دوربین سلفی 5 مگاپیکسلی.

سیستم‌عامل اختصاصی Flyme OS 5.2 که روی اندروید 6.0 مارشمالو سوار شده.

باتری 3060 میلی‌آمپرساعتی که از تکنولوژی شارژ سریع 24 واتی پشتیبانی می‌کنه.

← درگاه به‌روز USB-C، پشتیبانی از دو سیم‌کارت و سنسور اثر انگشت mTouch اختصاصی میزو.

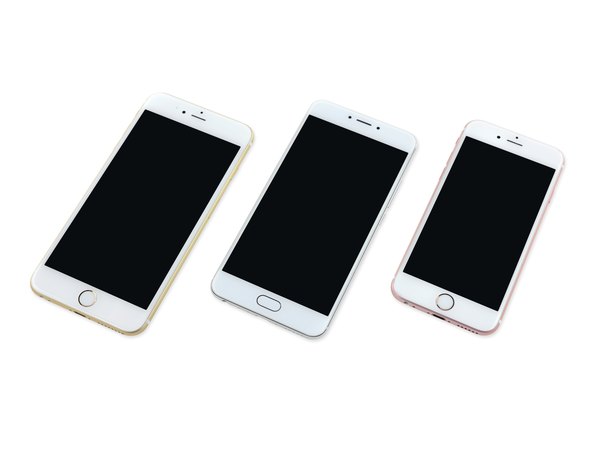

وقتی این گوشی رو کنار آیفون‌های هم‌رده‌اش می‌ذاریم، می‌خوایم یه نگاه اجمالی به شباهت‌هاشون بندازیم تا ببینیم میزو چقدر از الگوهای اپل الهام گرفته.

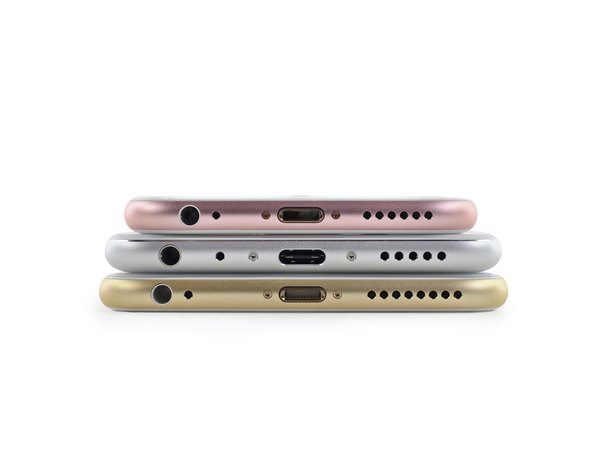

تو همون نگاه اول متوجه می‌شی که تفاوت چندانی وجود نداره! به جز استفاده از درگاه USB-C و یه جابجایی کوچیک تو سوراخ میکروفون پایین گوشی، تشخیص این مدل از رقبای کوپرتینوییش واقعا کار سختیه.

بخش بالایی گوشی هم داستان مشابهی داره. غیر از دکمه هوم بیضی‌شکل و یه تغییر جزئی تو چیدمان دکمه‌های کناری، با اون بدنه یکپارچه فلزی و پنل شیشه‌ای جلو، کاملا حس یه آیفون رو بهت می‌ده.

البته تو قاب پشتی، قرار گرفتن دوربین تو مرکز و فلاش دوگانه کمی بهش هویت مستقل می‌ده، اما اون خطوط آنتن پلاستیکی بالا و پایین بدنه، به‌شدت یادآور طراحی‌های کلاسیک آیفونه.

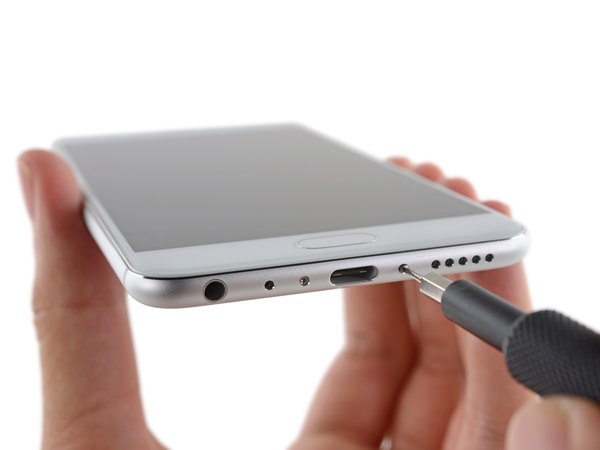

جالبه بدونی که میزو هم مثل خیلی از برندهای دیگه، کپی‌برداری از اپل رو فقط به ظاهر محدود نکرده؛ اونا برای بستن پنل نمایشگر به شاسی، دقیقا از دو تا پیچ Pentalobe (ستاره‌ای) تو لبه پایینی استفاده کردن.

هنوز هم برامون سواله که چرا سازنده‌ها اصرار دارن از این پیچ‌های خاص و کمیاب استفاده کنن، در حالی که پیچ‌های چهارسو یا تورکس (Torx) معمولی خیلی راحت‌تر باز می‌شن و دردسر کمتری برای تعمیرکار دارن.

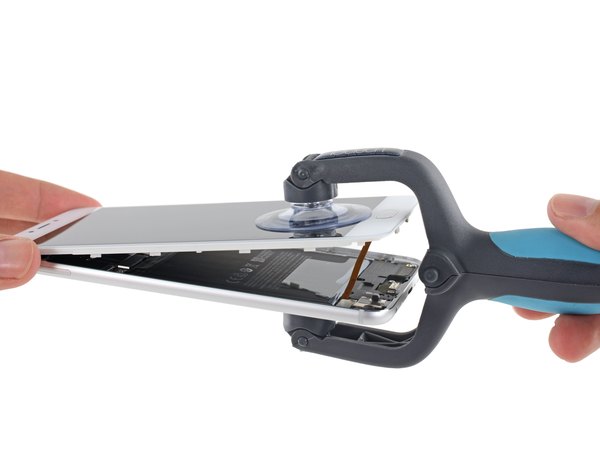

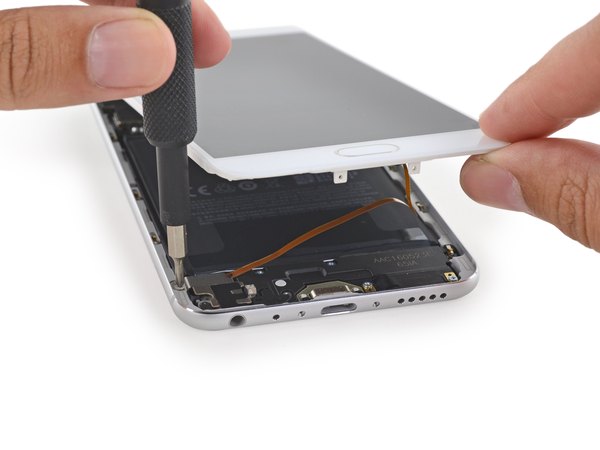

یه هشدار مهم! درست مثل آیفون 5s، اینجا هم یه تله خطرناک وجود داره. به محض باز کردن صفحه نمایش، فلت سنسور اثر انگشت ممکنه کشیده بشه و آسیب ببینه، پس اصلا نباید پنل رو یهو بکشی بالا.

اما جای نگرانی نیست؛ خوشبختانه میزو یه مقدار طول این فلت رو بلندتر در نظر گرفته تا موقع باز کردن اولیه، ریسک پاره شدنش کمتر باشه و دستت برای مانور بازتر بمونه.

کانکتور این فلت زیر یه براکت فلزی قرار گرفته که با پیچ محکم شده. این طراحی نسبت به گیره فنری عجیبی که اپل استفاده می‌کرد، خیلی منطقی‌تره و راحت‌تر باز می‌شه.

قبل از اینکه بیشتر پیش بریم، اول از همه باید باتری رو قطع کنیم تا برد اتصالی نکنه. کانکتور کوچیک باتری با یه اشاره کوچیک اسپاجر به‌راحتی جدا می‌شه.

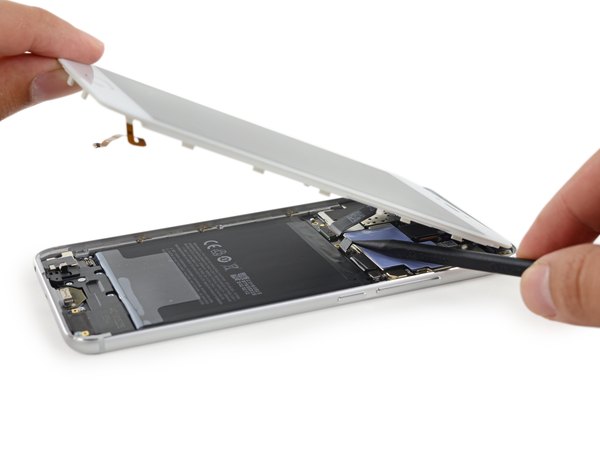

حالا که خیالمون از بابت قطع بودن برق دستگاه راحته، کانکتور صفحه نمایش رو هم آزاد می‌کنیم و پنل رو کامل کنار می‌ذاریم تا بتونیم داخل شاسی رو دقیق بررسی کنیم.

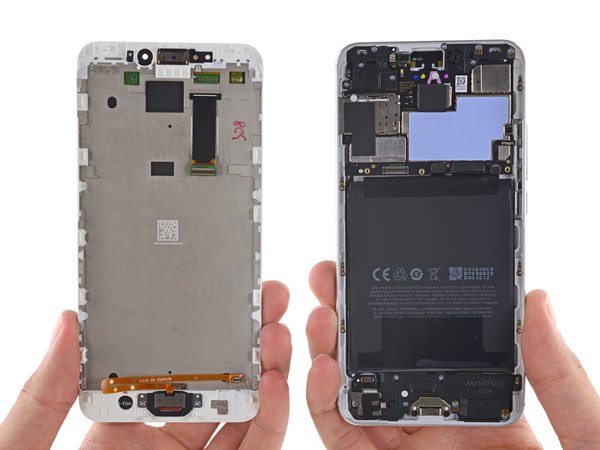

اولین چیزی که تو ذوق می‌زنه و خوشحالمون می‌کنه، استفاده از پیچ‌های چهارسو (Phillips) تو تمام بخش‌های داخلیه! این یعنی برای تعمیرات داخلی نیازی به ابزارهای عجیب‌وغریب نداری.

نکته دوم اینه که شباهت به آیفون فقط تو ظاهر بوده؛ وقتی به داخل نگاه می‌کنی، یه باتری خیلی بزرگ و چیدمان کاملا متفاوتی می‌بینی که بی‌صبرانه منتظریم قطعاتش رو دربیاریم.

نکته جالب اینجاست که دور تا دور صفحه نمایش، از جمله گیره‌ها و لبه‌ها، کاملا از جنس پلاستیک ساخته شده. این موضوع ممکنه مقاومت دستگاه رو در برابر ضربه کم کنه، اما خوبیش اینه که خطر جدا شدن فریم از شیشه خیلی کمتره.

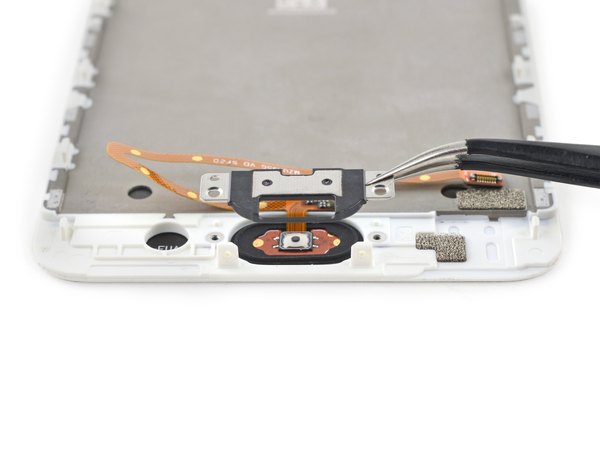

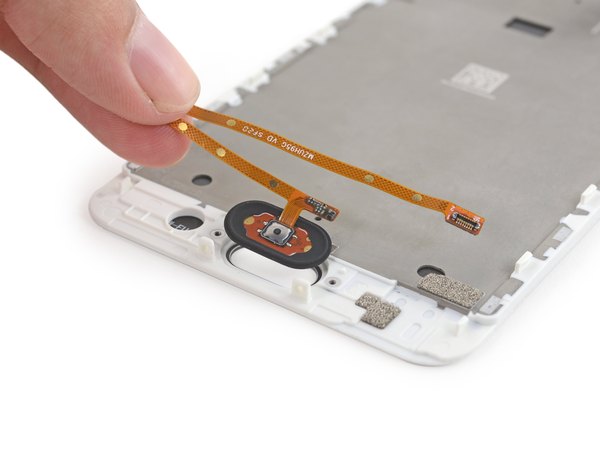

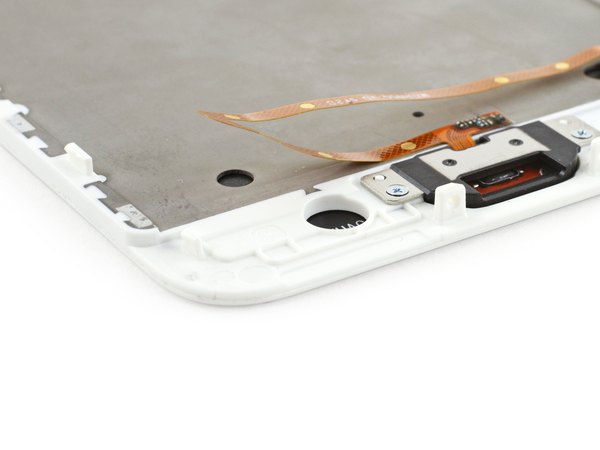

حالا براکت محافظ سنسور اثر انگشت رو باز می‌کنیم و بعد خود سنسور رو به همراه فلت بلندش از روی پنل جدا می‌کنیم تا ساختارش رو بهتر ببینیم.

این مجموعه صفحه نمایش در مقایسه با آیفون‌ها یا حتی خیلی از گوشی‌های اندرویدی دیگه، طراحی خیلی ساده‌تری داره. استفاده از پین‌های فنری (Spring contacts) و قرار گرفتن دوربین سلفی روی خود مادربرد، باعث شده پیچیدگی‌های روی پنل به حداقل برسه.

این طراحی ساده یه خبر عالی برای کاربرها و تعمیرکارهاست، چون تعویض صفحه نمایش رو به‌شدت راحت‌تر و البته ارزون‌تر می‌کنه!

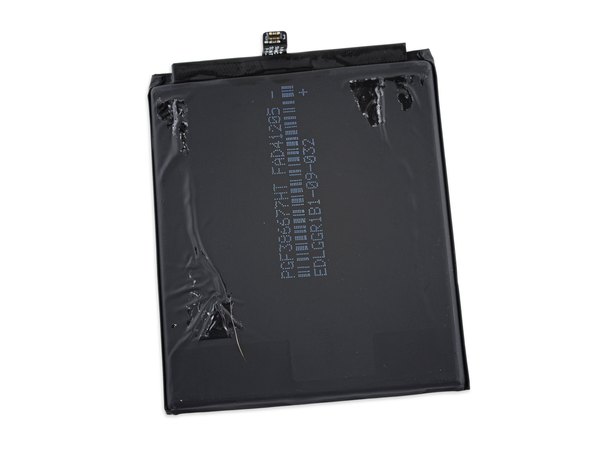

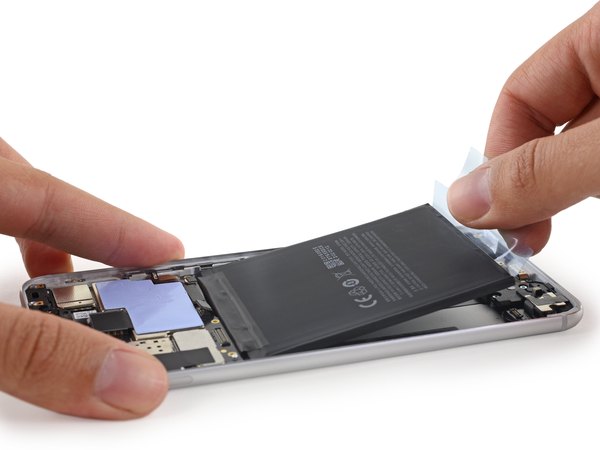

حالا که نمایشگر از سر راه برداشته شده، می‌ریم سراغ باتری که سفت‌وسخت به شاسی چسبیده. خوشبختانه میزو یه زبانه کششی شبیه چیزی که تو آیفون 4 دیده بودیم اینجا تعبیه کرده که کار بیرون کشیدن باتری رو کمی راحت‌تر می‌کنه.

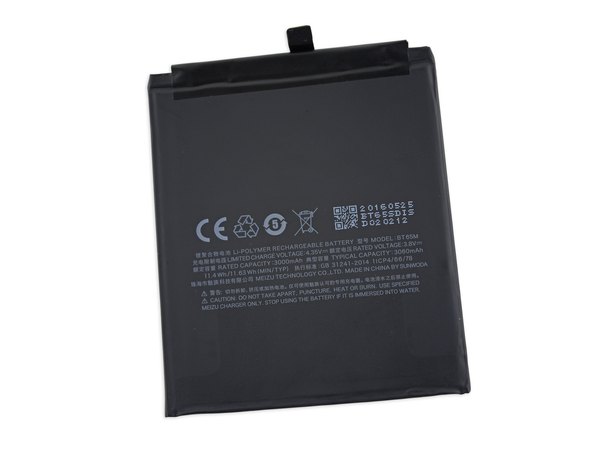

این گوشی یه باتری لیتیوم-پلیمری 3.8 ولتی با ظرفیت 11.63 وات‌ساعت داره که طبیعتا توسط خود کاربر قابل تعویض نیست و برای عوض کردنش باید گوشی کامل باز بشه.

ظرفیت این باتری واقعا عالیه؛ به‌طوری که از باتری 10.45 وات‌ساعتی آیفون 6s پلاس جلوتره و حتی یه مقدار جزئی از باتری 11.55 وات‌ساعتی گلکسی S7 هم ظرفیت بیشتری داره.

شرکت میزو ادعا می‌کنه که با تکنولوژی شارژ سریع mCharge (24 وات، یعنی 12 ولت و 2 آمپر)، این باتری بزرگ تو تنها 75 دقیقه از صفر تا صد شارژ می‌شه که در مقایسه با زمان 90 دقیقه‌ای گلکسی S7 سرعت خیلی خوبی محسوب می‌شه.

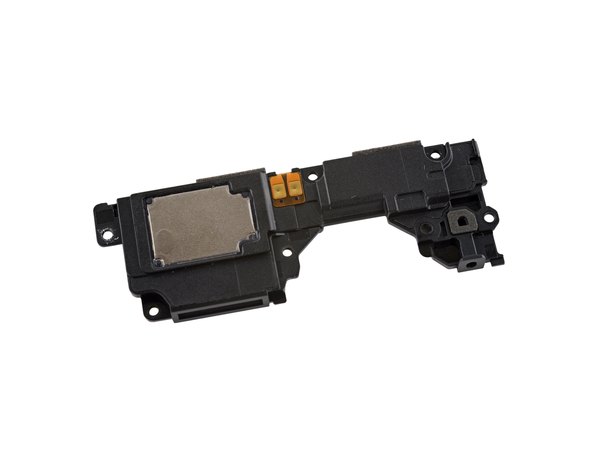

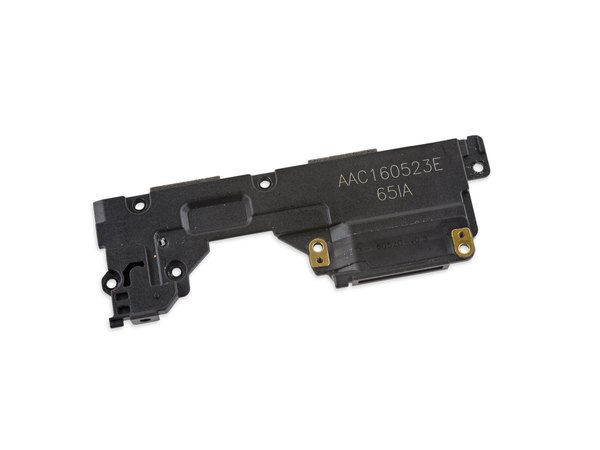

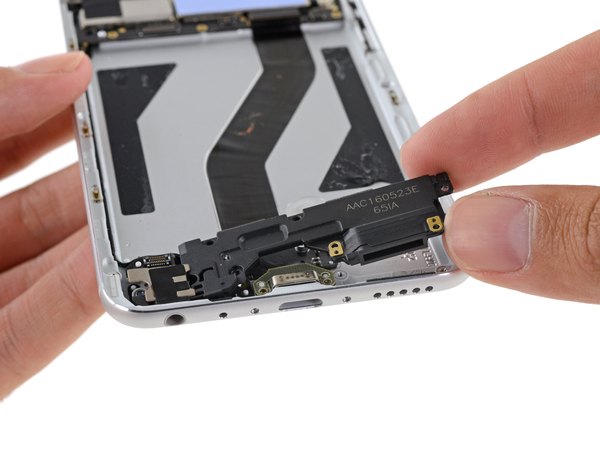

قطعه بعدی که باید درش بیاریم، مجموعه اسپیکر پایینیه. این قطعه با پین‌های فنری به برد متصل می‌شه و روش یه چیزی شبیه برچسب آنتن هم چسبیده.

یه بخش از این محفظه دقیقا با سوراخ میکروفون پایین گوشی تراز شده، اما اگه فکر می‌کنی میکروفون هم تو همین قطعه تعبیه شده، سخت در اشتباهی!

این مجموعه فقط یه کانال صوتی کوچیک با زاویه 90 درجه داره که صدا رو از محیط بیرون می‌گیره و به سمت میکروفون که جای دیگه‌ای قرار داره هدایت می‌کنه. ایده طراحی جالبیه!

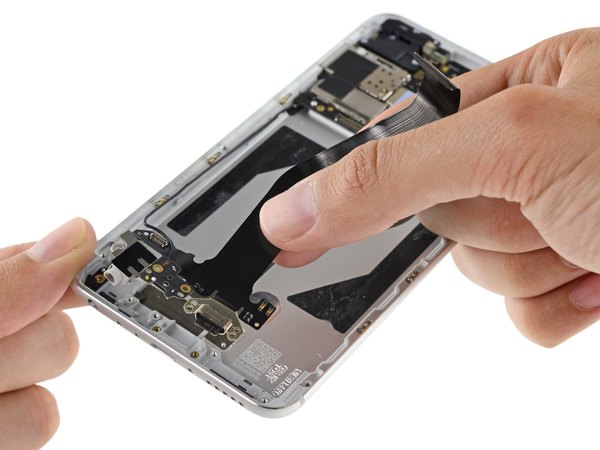

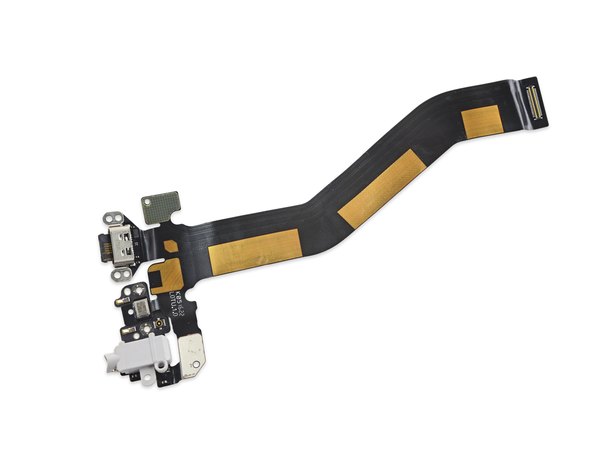

اون "جای دیگه" در واقع یه فلت یکپارچه‌ست که پورت USB-C، جک هدفون و میکروفون روی اون سوار شدن. ما هم با دقت این فلت رو از کف شاسی جدا می‌کنیم.

این فلت با یه مقدار چسب به شاسی محکم شده، اما چسبش اونقدر قوی نیست که برای برداشتنش به مشکل خاصی بربخوریم و با کمی حرارت راحت جدا می‌شه.

وقتی فلت رو دقیق‌تر بررسی می‌کنیم، می‌بینیم که اتصالات مربوط به آنتن هم تو بخش پایینی این کابل و هم روی خود مادربرد تعبیه شدن تا فضای کمتری اشغال بشه.

به نظر می‌رسه شرکت‌ها دارن با هم رقابت می‌کنن تا هر چقدر قطعه می‌تونن رو روی فلت شارژ جا بدن! این موضوع باعث می‌شه اگه یه روزی فقط پورت شارژت خراب بشه، مجبور بشی کل این فلت رو با قیمت بالاتری عوض کنی.

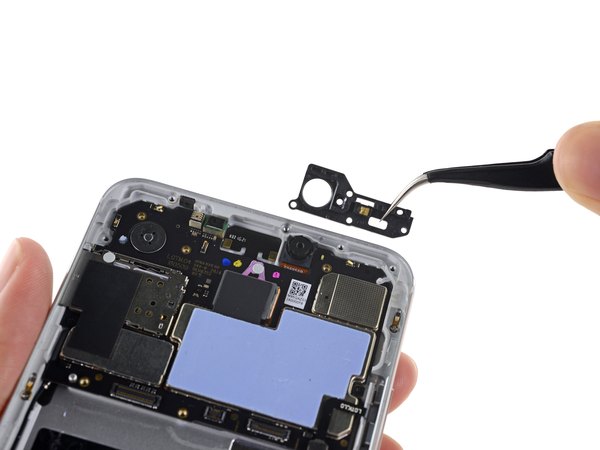

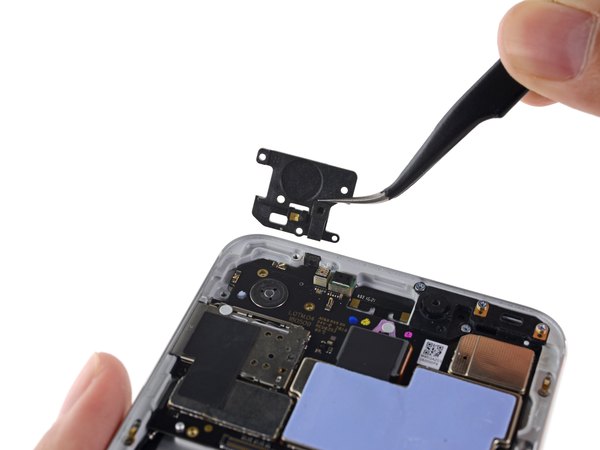

حالا پنس رو برمی‌داریم و چند تا قطعه کوچیک و براکت رو با ظرافت از روی برد جدا می‌کنیم تا مسیر برای برداشتن مادربرد باز بشه: اول از همه براکت محافظ آنتن و موتور ویبره رو درمیاریم. بعدش نوبت به براکت نگهدارنده آنتن و دوربین سلفی می‌رسه.

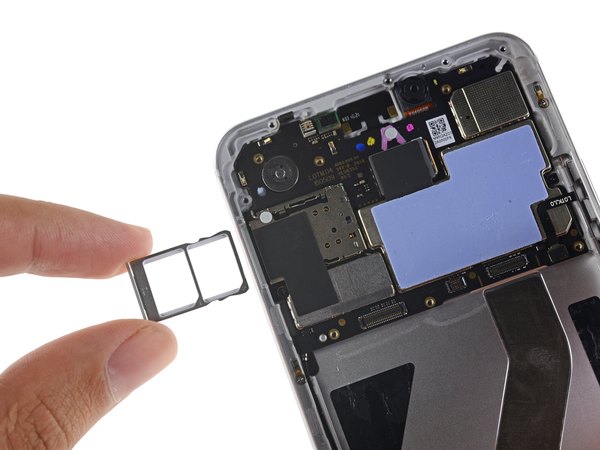

در نهایت هم خشاب سیم‌کارت دوگانه رو از لبه گوشی خارج می‌کنیم.

البته شوخی کردیم! خشاب سیم‌کارت رو همون اول کار باید درمی‌آوردیم، وگرنه مادربرد اصلا از جاش تکون نمی‌خورد!

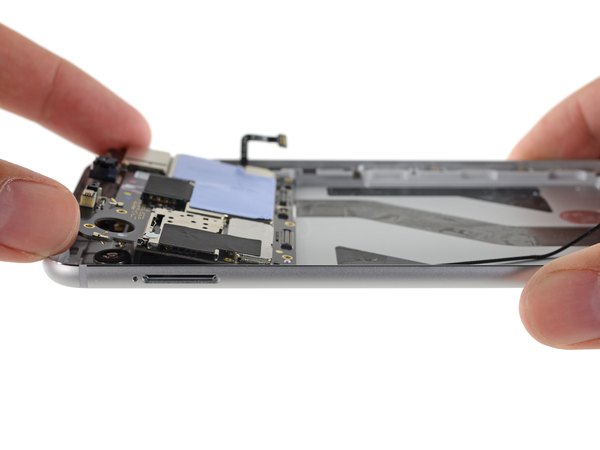

حالا که این قطعات کوچیک مزاحم رو برداشتیم، مادربرد رو به‌راحتی بلند می‌کنیم و می‌ریم سراغ بررسی دقیق‌تر دوربین‌های این گوشی.

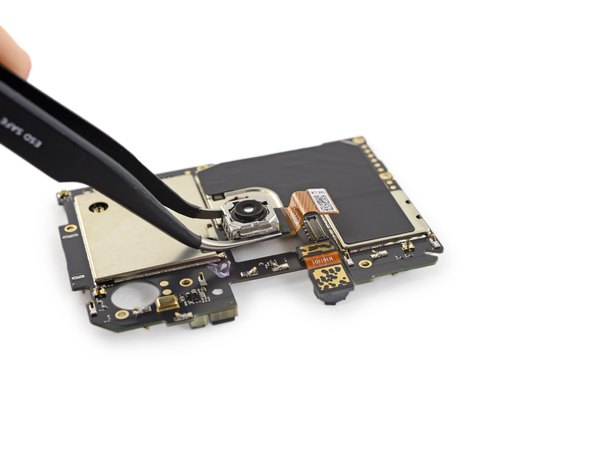

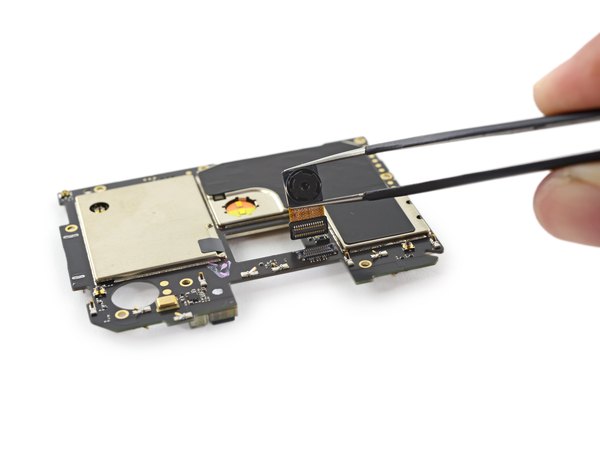

دوربین اصلی از سنسور قدرتمند 12 مگاپیکسلی سونی مدل IMX386 استفاده می‌کنه که یه لنز 6 لایه با دیافراگم f/2.0 داره. دوربین سلفی هم به یه سنسور 5 مگاپیکسلی با لنز 4 لایه مجهز شده تا خیالت از بابت کیفیت عکس‌ها راحت باشه.

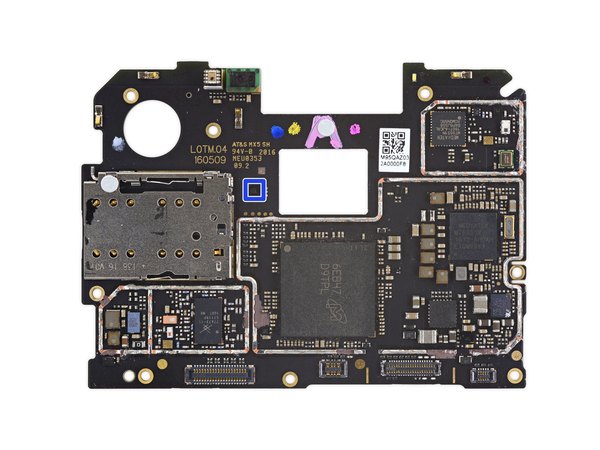

حالا که مادربرد رو کاملا از قاب پشتی جدا کردیم، وقتشه که یه نگاه دقیق به آیسی‌ها و سیلیکون‌های روی برد بندازیم. اینجا قطعات مهمی داریم:

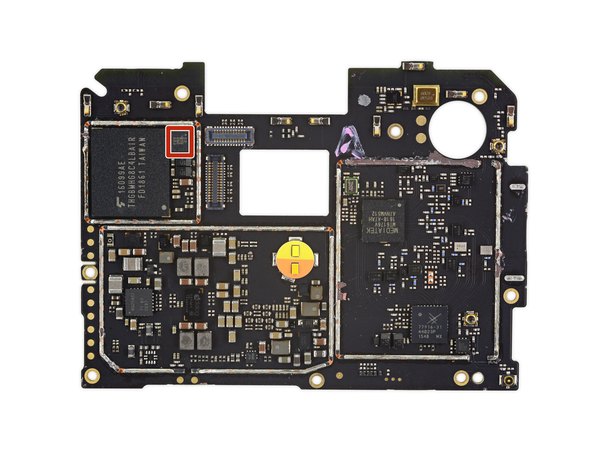

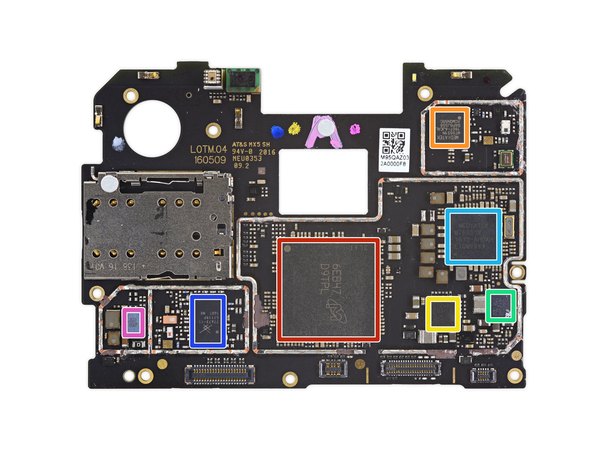

← تراشه حافظه رم 4 گیگابایتی LPDDR3 از برند Micron که پردازنده اصلی یعنی MediaTek Helio X20 دقیقا زیر همین قطعه پکیج و مخفی شده.

← ماژول اختصاصی وای‌فای ساخت مدیاتک برای ارتباطات بی‌سیم پایدار.

← تراشه کنترلر شارژ سریع از شرکت Texas Instruments که مدیریت جریان برق ورودی رو بر عهده داره.

← آیسی تقویت‌کننده صدای NXP برای تولید خروجی صدای واضح و باکیفیت.

آیسی مدیریت تغذیه (PMIC) مدل MT6351 ولت از شرکت مدیاتک.

ماژول تقویت‌کننده توان (Power Amplifier) مدل SKY77673-11 از Skyworks که تو تقویت آنتن‌دهی نقش داره.

← تراشه MediaTek MT6300P که به احتمال زیاد کنترلر مدیریت شبکه و دو سیم‌کارت گوشی هست.

مادربرد رو برمی‌گردونیم تا ببینیم اون طرف چه خبره:

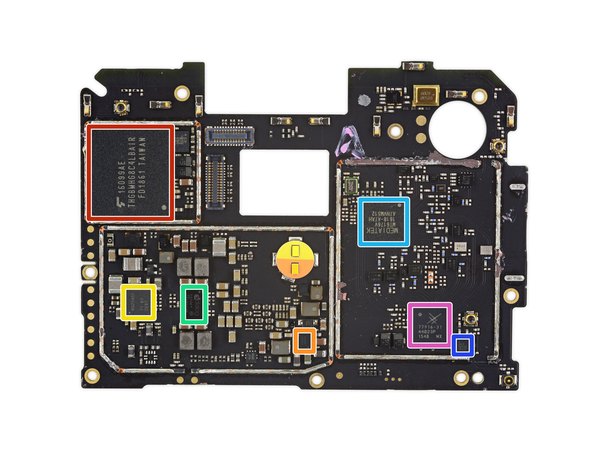

← حافظه داخلی 32 گیگابایتی از نوع eMMC 5.1 ساخت شرکت توشیبا برای ذخیره اطلاعات سیستم و فایل‌های شخصی.

← درایور نور پس‌زمینه (Backlight) صفحه نمایش از برند Texas Instruments.

← یه تراشه شارژ سریع دیگه از Texas Instruments که نشون می‌ده مدار شارژ این گوشی چقدر حساس و دقیق طراحی شده.

← یه آیسی مدیریت تغذیه جانبی از برند Dialog Semiconductor.

فرستنده و گیرنده فرکانس رادیویی (RF Transceiver) مدیاتک برای مدیریت یکپارچه سیگنال‌های مخابراتی.

سوییچ فرکانس رادیویی از شرکت معروف Skyworks.

← یه ماژول تقویت‌کننده توان رادیویی (PAM) دیگه از همون برند Skyworks.

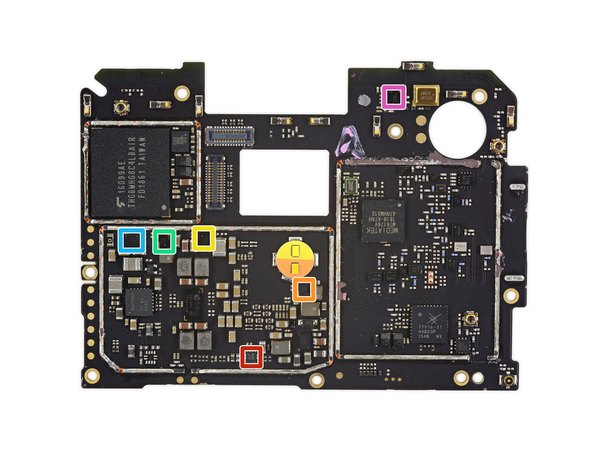

تو این بخش می‌ریم سراغ آیسی‌ها و رگولاتورهای ریزتر روی برد:

← کنترلر درگاه USB Type-C از برند ON Semiconductor مدل FUSB301A.

← درایور فلاش ال‌ای‌دی دوربین مدل LM3644 ساخت شرکت Texas Instruments.

← رگولاتور 5 آمپری از شرکت ON Semiconductor برای تنظیم جریان ولتاژ تو مدار.

← مبدل DC-DC سه آمپری مدل FAN53526UC128X از همون شرکت.

احتمالا رگولاتور کاهنده-افزاینده ولتاژ (Buck-boost) 2 آمپری برای تغذیه بخش‌های خاص برد.

درایور کنترل موتور ویبره و بازخورد لمسی (Haptic) مدل DRV2604 از Texas Instruments.

← به احتمال زیاد تیونر آنتن از برند Skyworks برای بهینه‌سازی دریافت سیگنال‌های رادیویی.

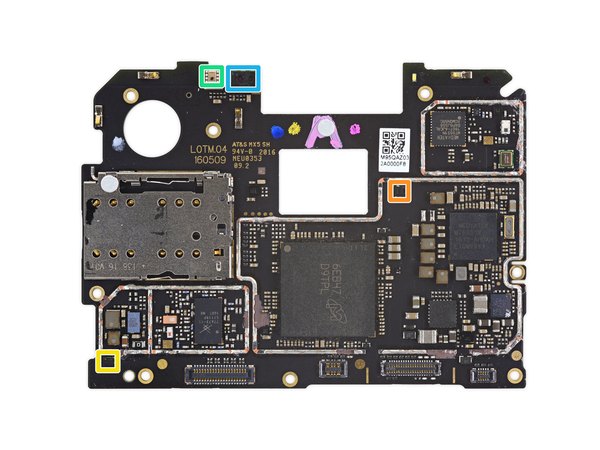

تو بخش آخر شناسایی قطعات، می‌ریم سراغ سنسورهایی که مستقیما روی مادربرد تعبیه شدن:

← سنسور ژیروسکوپ و شتاب‌سنج سه‌محوره از برند STMicroelectronics برای تشخیص دقیق حرکات و چرخش گوشی.

← قطب‌نمای الکترونیکی سه‌محوره ساخت AKM Semiconductor برای جهت‌یابی فضایی.

← سنسور اثر هال (Hall Effect) از شرکت Rohm که معمولا برای تشخیص باز و بسته شدن کاورهای هوشمند استفاده می‌شه.

← سنسور تشخیص رنگ از همون برند Rohm برای کالیبره کردن و تنظیم بهتر تراز سفیدی در دوربین.

سنسور تشخیص نور محیط و مجاورت ساخت Broadcom که وظیفه تنظیم نور صفحه و خاموش کردنش موقع تماس رو بر عهده داره.

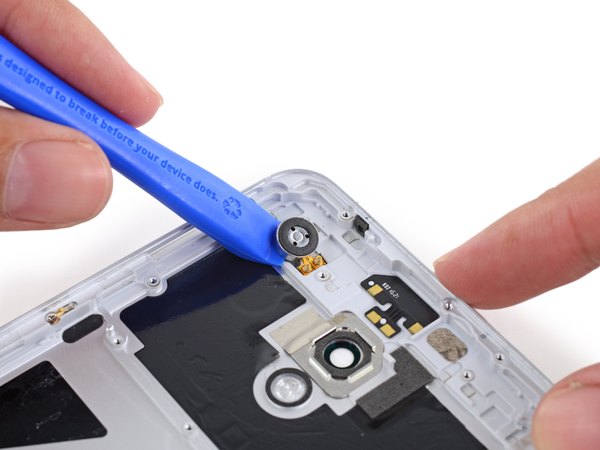

در آخر، فقط چند تا قطعه کوچیک روی شاسی خالی گوشی باقی مونده که باید بررسی بشن. موتور ویبره چرخشی گوشی رو که خیلی هم کوچیکه بیرون میاریم. این موتور با موتورهای خطی یا Taptic Engine آیفون‌ها فرق داره، اما مزیتش اینه که فضای خیلی کمتری اشغال می‌کنه.

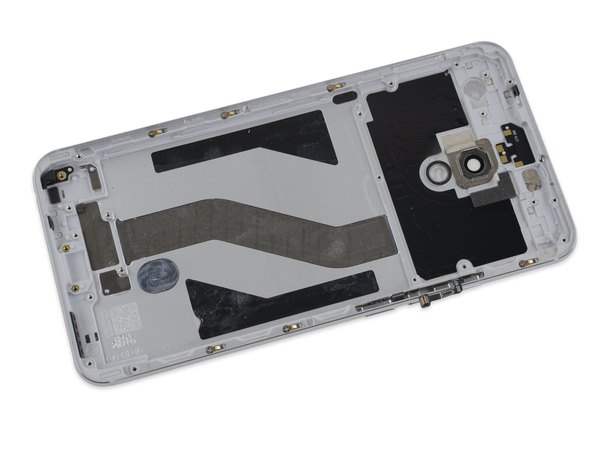

روی خود شاسی کلی پین فنری (Spring contact) تعبیه شده که ارتباط قطعات با مادربرد رو بدون نیاز به کابل‌های دست‌وپاگیر برقرار می‌کنن و همین موضوع کالبدشکافی ما رو خیلی راحت‌تر کرد.

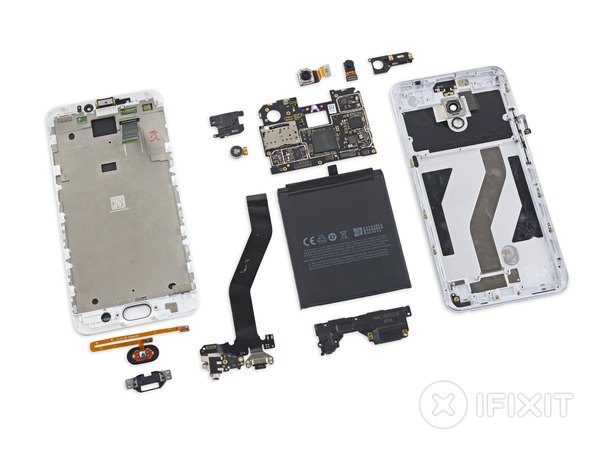

با اینکه طراحی بیرونی این گوشی به‌شدت شبیه آیفونه، اما چیدمان سخت‌افزاری داخلش کاملا متفاوته و استراتژی خاص گوشی‌های اندرویدی چینی رو تو مهندسی قطعات به نمایش می‌ذاره.

خب این کالبدشکافی هم به پایان رسید! حالا وقتشه که طراحی داخلی و میزان تعمیرپذیری این دستگاه رو تو بخش بعدی جمع‌بندی کنیم.

← اولین قطعه‌ای که از این گوشی باز می‌شه، صفحه نمایشه؛ این موضوع یعنی تعمیر و تعویض پنل شکسته کار نسبتا راحت و سریعیه و نیازی به باز کردن کل گوشی نداره.

← استفاده از قطعات ماژولار با پین‌های فنری، پیچ‌های چهارسوی بزرگ تو داخل دستگاه و مدیریت خوب کابل‌ها باعث شده تعمیر این گوشی ارزون‌تر و بدون دردسر باشه.

← باتری زبانه کششی داره که یه مزیت عالیه، اما چسب زیرش اونقدر محکمه که برای درآوردنش باید نیروی زیادی وارد کنی و کمی مهارت می‌خواد.

← استفاده از پیچ‌های امنیتی Pentalobe روی بدنه خارجی باعث می‌شه قبل از هر تعمیری، حتما نیاز به پیچ‌گوشتی مخصوص داشته باشی که دسترسی رو کمی محدود می‌کنه. تو این کالبدشکافی دیدیم که Meizu MX6 با وجود ظاهر آیفون‌مانندش، باطن کاملا متفاوتی داره. امیدوارم از این بررسی جذاب تو آیسی‌مدار لذت برده باشی؛ ما همیشه سعی می‌کنیم لایه‌های پنهان گوشی‌ها رو با جزئیات کامل بهت نشون بدیم، پس حتما بقیه آموزش‌ها و کالبدشکافی‌های ما رو هم دنبال کن!
