کالبدشکافی وان‌پلاس ۶: بررسی معماری داخلی و رازهای یک قاتل پرچمدار

قبل از اینکه پیچ‌گوشتی به دست بگیریم، بیا یه نگاه سریع به مشخصات روی کاغذ این گوشی بندازیم تا ببینیم با چه هیولایی طرفیم:

← صفحه‌نمایش 6.28 اینچی AMOLED ساخت سامسونگ با رزولوشن 2280 در 1080 پیکسل و پوشش گوریلا گلس 5

← پردازنده هشت‌هسته‌ای و 64 بیتی Qualcomm Snapdragon 845 همراه با 6 یا 8 گیگابایت رم LPDDR4X

← دوربین اصلی دوگانه 16 مگاپیکسلی (با لرزشگیر اپتیکال) و 20 مگاپیکسلی؛ در کنار دوربین سلفی 16 مگاپیکسلی

← حافظه داخلی در نسخه‌های 64، 128 و 256 گیگابایتی

پورت USB Type-C و جک 3.5 میلی‌متری هدفون (که هنوز زنده‌ست!)

سیستم‌عامل OxygenOS بر پایه اندروید 8.1 اوریو

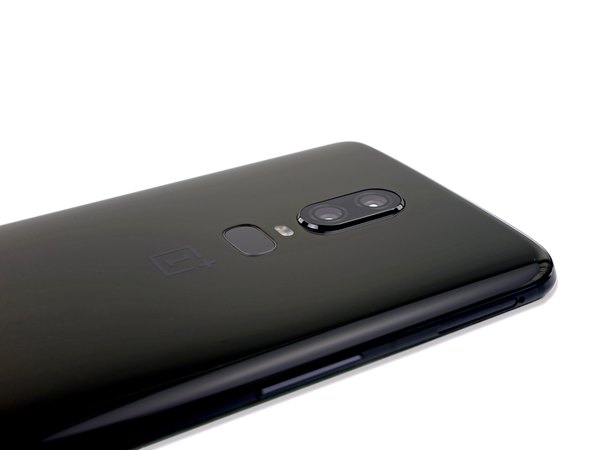

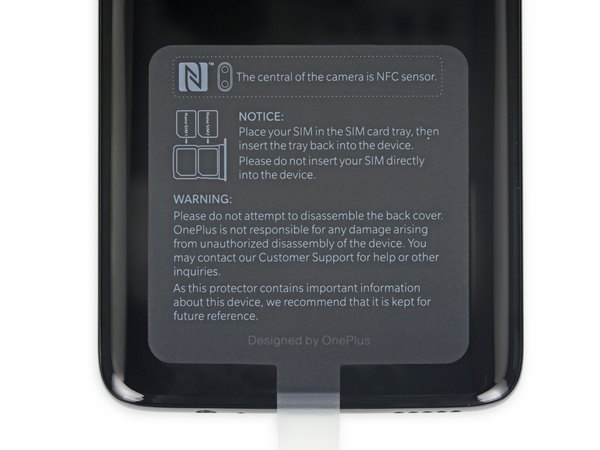

وقتی گوشی رو برمی‌گردونیم، یه برآمدگی دوربین می‌بینیم که چینش جذابی داره و حسگر اثر انگشت هم دقیقا زیرش جا خوش کرده؛ یه طراحی آشنا که تو خیلی از پرچمدارها دیدیم. گفته میشه آنتن NFC هم تو همین حوالی دوربین قرار داره که جلوتر موقع کالبدشکافی حتما چکش می‌کنیم. لبه پایینی گوشی هم خبرهای خوبی داره: جک هدفون محبوب هنوز سر جاشه و کنارش پورت USB Type-C قرار گرفته.

نکته جالب برای طرفداران طراحی صنعتی اینه که وان‌پلاس تونسته پورت‌ها و حفره‌های لبه پایینی رو خیلی دقیق و تو یه خط تراز کنه؛ چیزی که گاهی تو گوشی‌های خیلی گرون‌تر هم رعایت نمیشه.

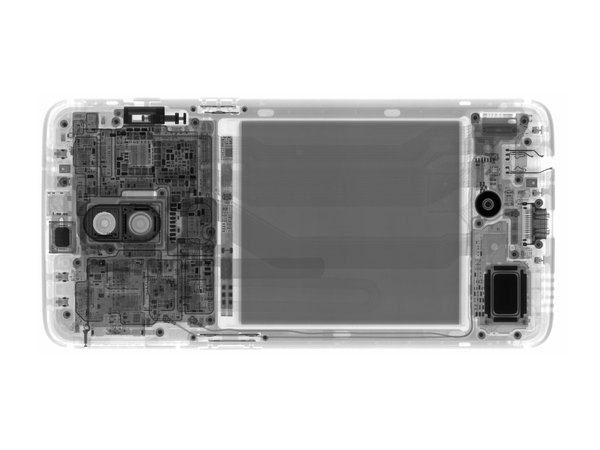

با استفاده از تصویر اشعه ایکس، می‌تونیم قبل از باز کردن گوشی یه نگاه به ساختار داخلیش بندازیم. اکثر بخش‌ها استاندارد به نظر میان، اما مکانیسم دکمه کشویی سایلنت (Alert Slider) واقعا جلب توجه می‌کنه! طراحیش انقدر حجیمه که شبیه یه موتور خطی کوچیک به نظر می‌رسه.

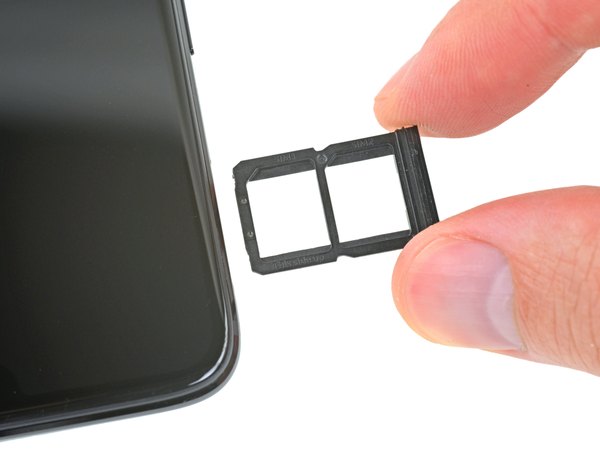

وقتی خشاب سیم‌کارت رو بیرون می‌کشیم، اولین نشونه از مقاومت در برابر آب خودنمایی می‌کنه: یه واشر لاستیکی ظریف که دور خشاب رو پوشونده.

با اینکه وان‌پلاس گواهی IP رسمی برای این گوشی اعلام نکرده، اما کاملا مشخصه که برای محافظت از قطعات داخلی در برابر رطوبت، فکرهایی کردن.

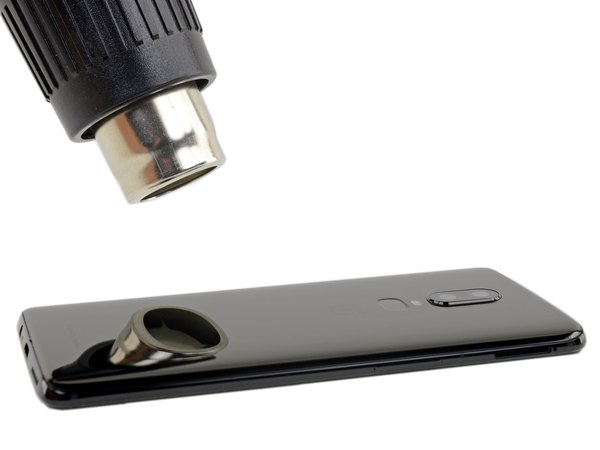

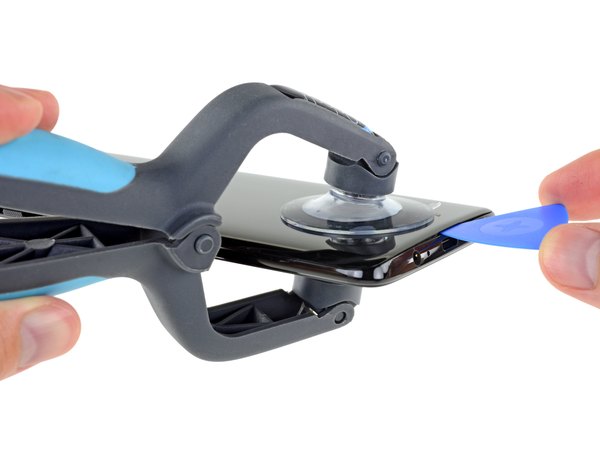

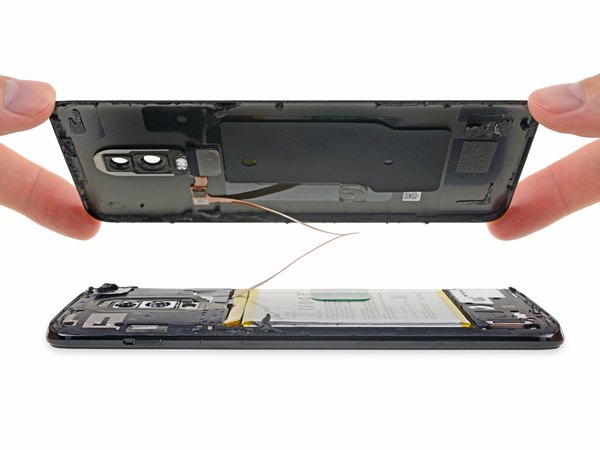

خداحافظ بدنه فلزی! وان‌پلاس هم به ترند قاب‌های پشتی شیشه‌ای پیوسته. پس برای شروع باید بریم سراغ چسب‌ها. اول با هیتر یا سشوار صنعتی به لبه‌های قاب پشت حرارت می‌دیم تا چسب‌ها نرم بشن. بعد با استفاده از ابزار مکنده و پیک‌های پلاستیکی، آروم آروم درز رو باز می‌کنیم. موقع بلند کردن قاب شیشه‌ای باید خیلی مراقب باشی، چون همیشه ترس پاره شدن فلت حسگر اثر انگشت وجود داره.

اما خوشبختانه طراحان وان‌پلاس 6 حواسشون بوده! طول کابل فلت حسگر انقدر بلند هست که بتونی قاب رو با خیال راحت کنار بزنی، بدون اینکه فشار ناگهانی به فلت وارد بشه.

قاب‌های شیشه‌ای استعداد بالایی تو شکستن دارن، اما حداقل تعویض این قاب نسبت به بعضی گوشی‌های گرون‌قیمت بازار خیلی سرراست‌تر و بی‌دردسرتره.

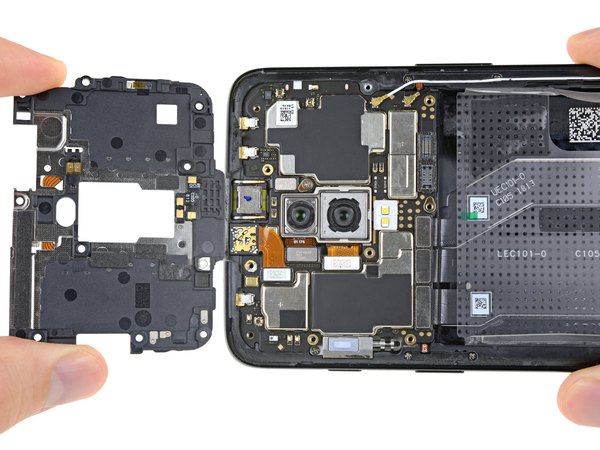

یه براکت فلزی قرمز رنگ رو باز می‌کنیم تا کانکتور فلت اثر انگشت آزاد بشه. دقیقا همینجا، آنتن NFC که قبلا حدس زده بودیم رو روی قاب پشتی می‌بینیم.

گوشی‌های قبلی وان‌پلاس بدون قاب شیشه‌ای هم مشکل آنتن‌دهی نداشتن و خبری هم از شارژ بی‌سیم نیست؛ پس این قاب شیشه‌ای بیشتر برای زیباییه (و البته برای شکستن!).

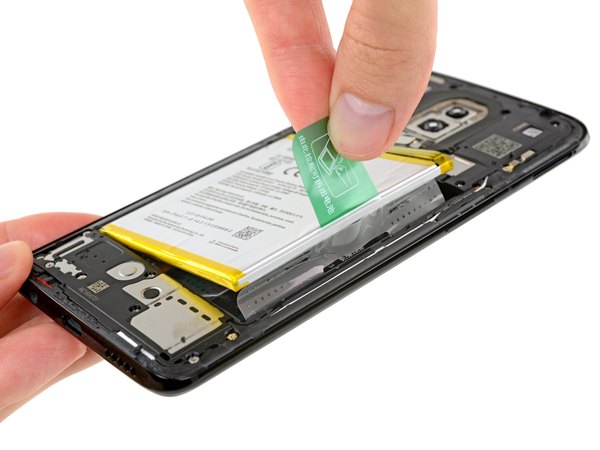

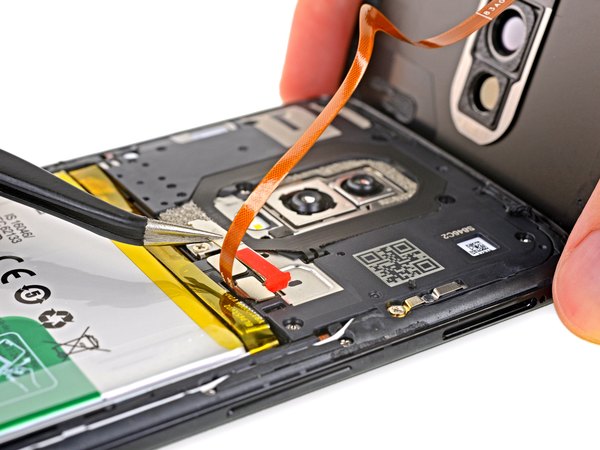

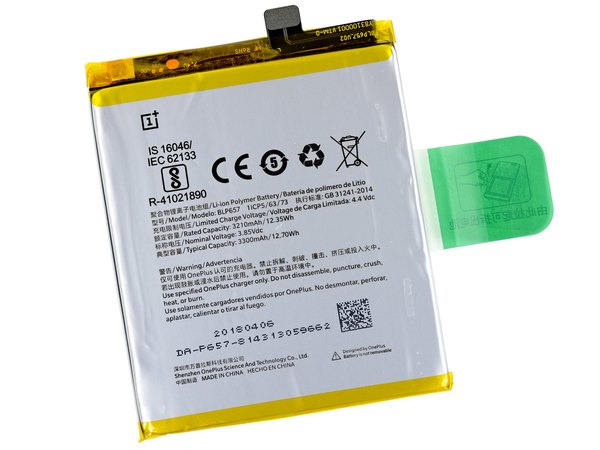

باتری گوشی یه زبانه سبز رنگ جالب داره که روش نوشته شده با کشیدنش به سمت بالا می‌تونی باتری رو خارج کنی.

البته پایین باتری به انگلیسی نوشته شده "باتری غیرقابل تعویض است"، اما ما به عنوان تعمیرکار می‌دونیم که این فقط یه هشدار سازمانیه و باتری کاملا قابلیت تعویض داره.

با وجود این نوشته متناقض، بیرون آوردن باتری به لطف همون زبانه و چسب ملایم زیرش، فوق‌العاده راحته و اینجا وان‌پلاس نمره خوبی تو طراحی می‌گیره. ظرفیت این باتری 12.70 وات‌ساعت هست که نسبت به رقبای هم‌رده خودش یه مقدار کمتر به نظر می‌رسه.

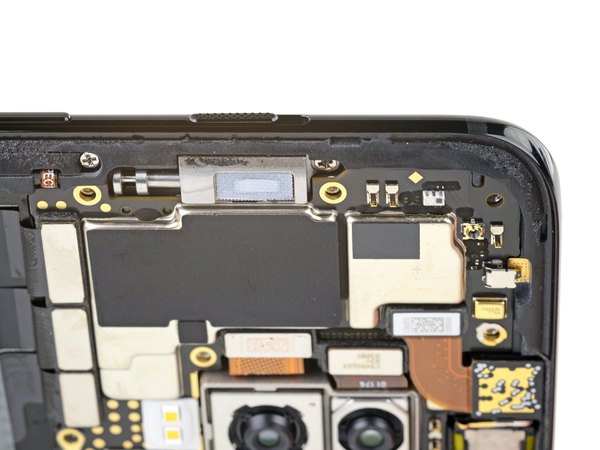

حالا نوبت به باز کردن پیچ‌ها می‌رسه. نه تا پیچ چهارسو رو باز می‌کنیم، اما فریم پلاستیکی هنوز تکون نمی‌خوره! دلیلش یه پیچ دهم و مخفیه که زیر برچسب نشانگر رطوبت پنهان شده. وقتی فریم میانی پلاستیکی رو برمی‌داریم، می‌تونیم از نزدیک به اون مکانیسم بزرگ دکمه کشویی سایلنت نگاه کنیم.

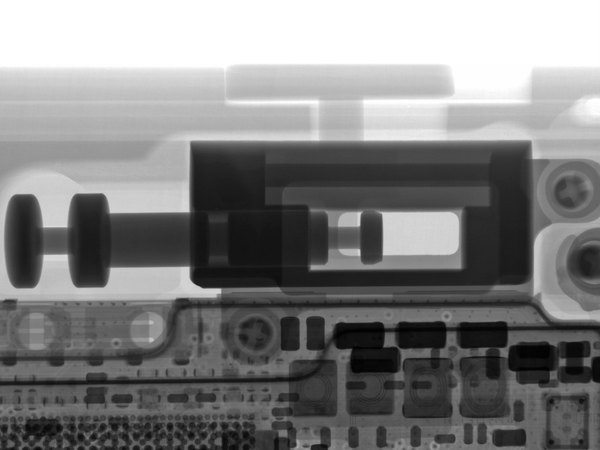

این دکمه یه قطعه فلزی محکم رو جابه‌جا می‌کنه که اون هم به نوبه خودش، یه سوییچ مکانیکی لحیم‌شده روی مادربرد رو تغییر وضعیت میده. تصویر اشعه ایکس این ساختار رو خیلی قشنگ‌تر نشون می‌ده.

چرا وان‌پلاس این قطعه رو این‌قدر بزرگ و پیچیده طراحی کرده؟ شاید برای جلوگیری از نفوذ آب باشه، یا شاید خواستن حس کلیک کردن بهتری به کاربر بده. طراحی مکانیکی جذابی داره.

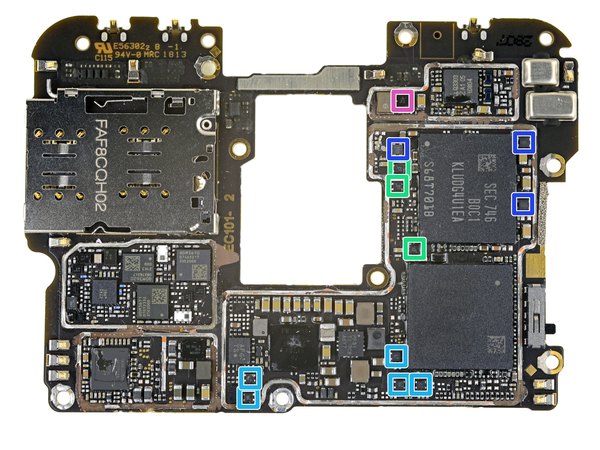

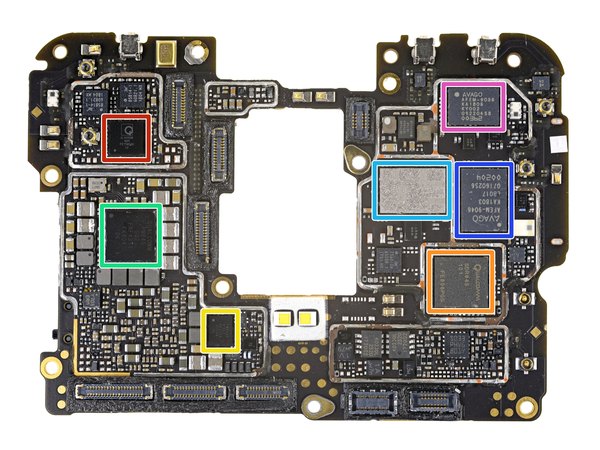

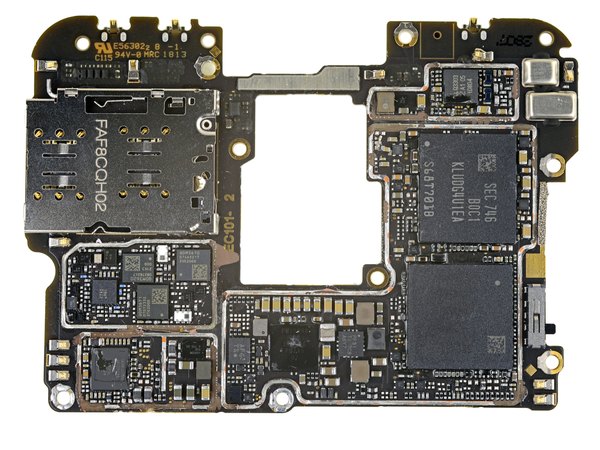

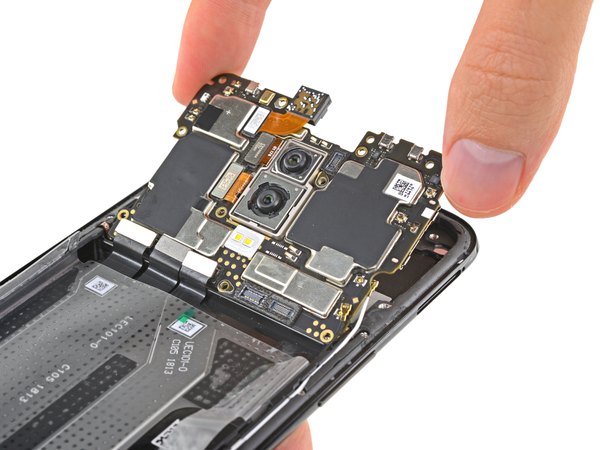

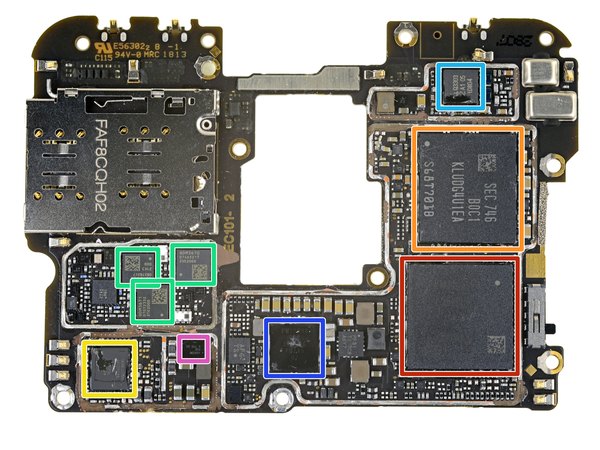

بعد از جدا کردن تمام کانکتورهایی که مادربرد رو به شاسی متصل کردن، برد رو آزاد می‌کنیم تا ببینیم روی این مغز متفکر چه تراشه‌هایی سوار شدن:

← رم 8 گیگابایتی سامسونگ LPDDR4X (که دقیقا روی پردازنده Snapdragon 845 قرار گرفته)

← حافظه داخلی 128 گیگابایتی UFS سامسونگ

← آیسی کدک صوتی کوالکام Aqstic

← ماژول‌های دریافت تنوعی کوالکام QDM3670 و QDM3671

کنترلر NFC ساخت NXP

تراشه مدیریت توان (PMIC) کوالکام

← تقویت‌کننده صوتی Maxim Integrated MAX98928

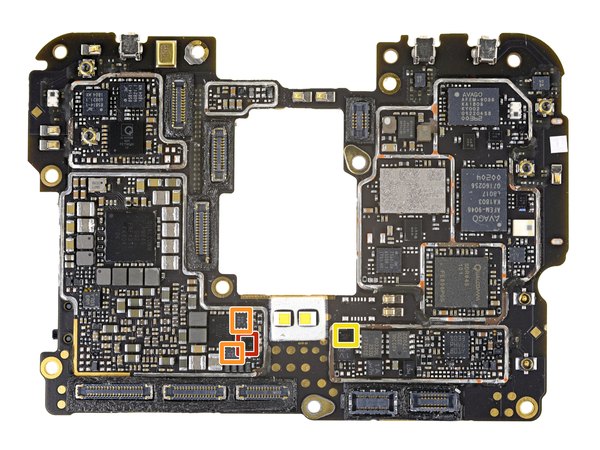

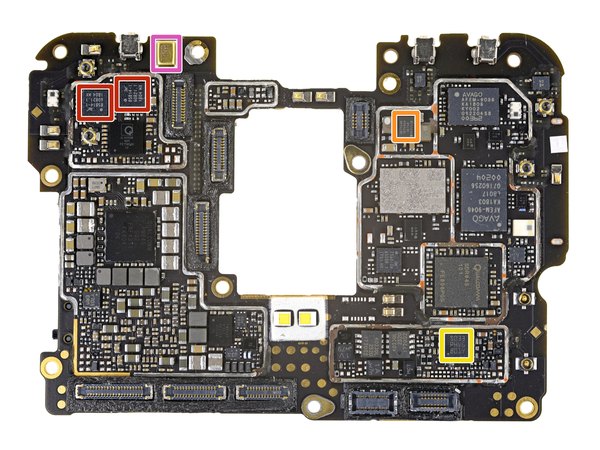

حالا مادربرد رو برمی‌گردونیم تا یه نگاه به تراشه‌های پشت برد هم بندازیم:

← ماژول وای‌فای کوالکام 2x2 802.11ac با پشتیبانی از MU-MIMO

← فرستنده گیرنده رادیویی کوالکام SDR845

← آیسی مدیریت توان کوالکام PM8005

← آیسی مدیریت توان ثانویه کوالکام PM845

ماژول تقویت‌کننده قدرت شبکه محلی بی‌سیم Skyworks SKY78160-11

ماژول‌های Front End ساخت AVAGO AFEM-9046

← ماژول Front End ساخت AVAGO AFEM-9036

این قسمت برد خیلی شلوغه، پس بررسی تراشه‌ها رو ادامه می‌دیم:

← ماژول Front End وای‌فای دو بانده Skyworks SKY85814-11

← آیسی ردیابی پوشش (Envelope Tracker) کوالکام QET4100

← میکروکنترلر 8 بیتی STMicroelectronics با 8 کیلوبایت فلش

← شتاب‌سنج و ژیروسکوپ سه‌محوره Bosch Sensortec BMI160

تراشه تغذیه صفحه‌نمایش AMOLED ساخت Texas Instruments

مترجم سطح ولتاژ دوطرفه 4 بیتی Texas Instruments TXS0104E

← میکروفون MEMS ساخت Knowles

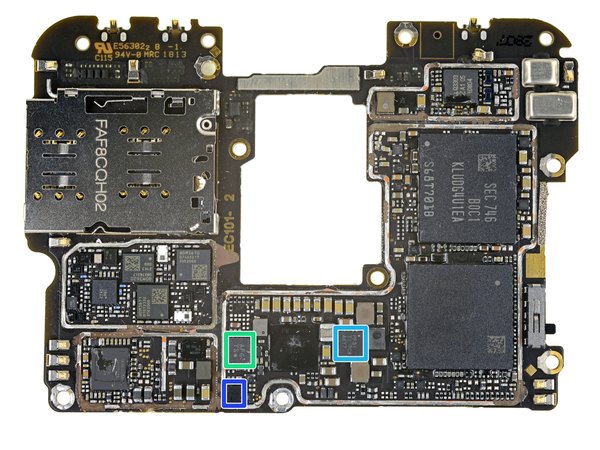

و آخرین بخش از معرفی قطعات روی مادربرد:

← سوییچ آنالوگ Maxim Integrated MAX14743

← سوییچ‌های آنالوگ USB 2.0 ساخت ON Semiconductor

← سوییچ محافظت در برابر اضافه‌ولتاژ (OVP) ساخت ON Semiconductor

← رگولاتورهای ولتاژ پایین (LDO) ساخت Texas Instruments و ON Semiconductor

تعداد دیگه‌ای از رگولاتورهای LDO در آمپرهای مختلف

رگولاتور LDO مدل NCP140AMXD330TCG

← مبدل DC-DC ساخت ON Semiconductor

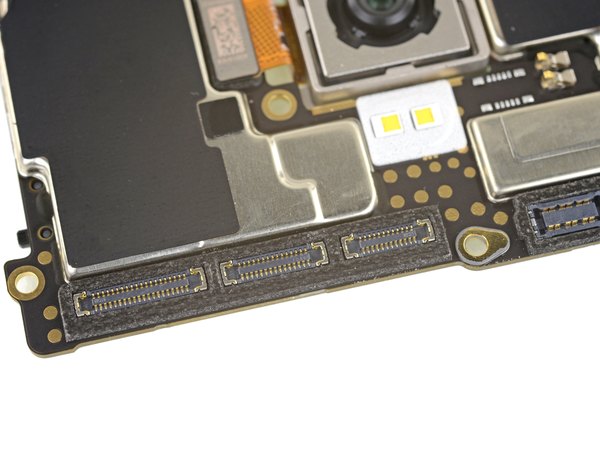

قبل از اینکه برد رو کلا کنار بذاریم، بیایم در مورد عایق‌بندی و ضدآب بودن حرف بزنیم. بله، ما نشونه‌های خوبی پیدا کردیم! دور تمام سوکت‌های فلت روی مادربرد، واشرهای سیلیکونی مشکی‌رنگی قرار دارن که نقش محافظتی رو ایفا می‌کنن.

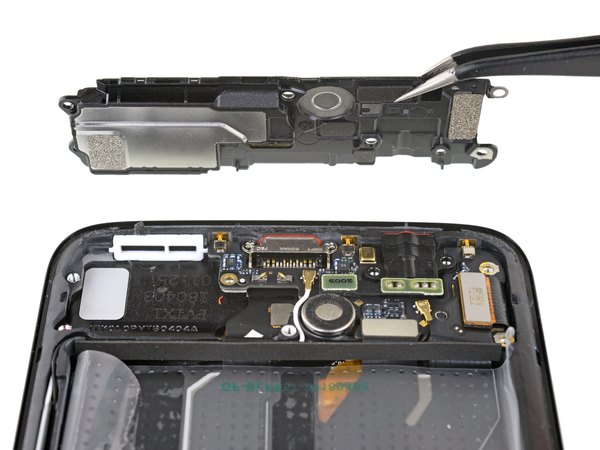

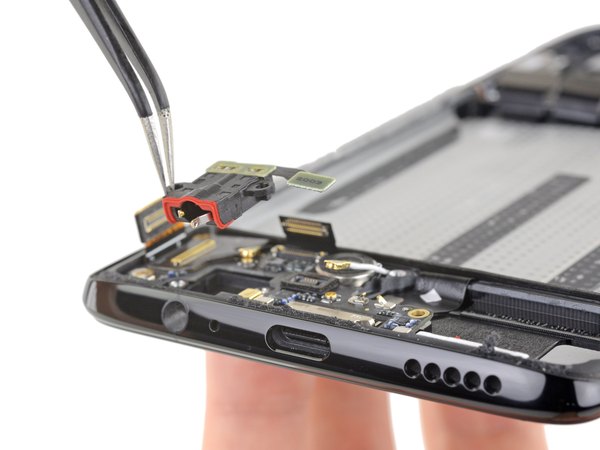

اگه به قسمت پایین گوشی و زیر مجموعه بلندگو نگاه کنیم، واشرهای لاستیکی بیشتری رو دور توری اسپیکر، پورت USB Type-C و جک هدفون می‌بینیم که اتفاقا طراحی ماژولاری هم دارن.

خیلی خوبه که وان‌پلاس به جای استفاده از چسب‌های کثیف و دردسرساز، از واشرهای لاستیکی استفاده کرده. این کار باعث میشه باز و بسته کردن گوشی برای تعمیر خیلی راحت‌تر بشه. البته با این سطح عایق‌بندی، پیشنهاد نمی‌کنیم با گوشیتون برید استخر، اما برای مقاومت در برابر پاشش آب عالیه.

برگردیم سراغ دوربین‌ها و یه نگاه دقیق‌تر بهشون بندازیم.

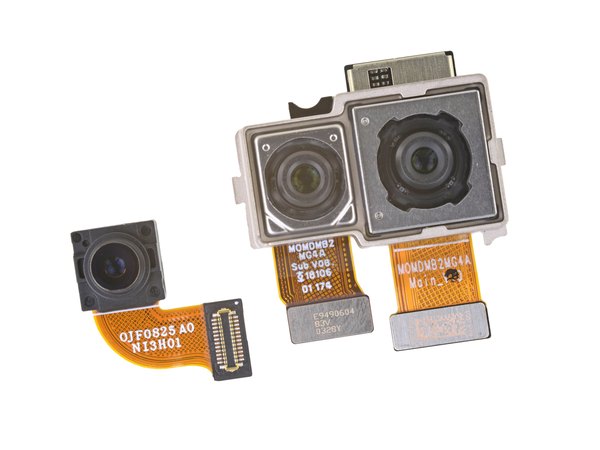

اضافه شدن لرزشگیر اپتیکال (OIS) به همراه سنسور جدید IMX519 سونی، یه قدم بزرگ برای ارتقای کیفیت عکاسی این مدل نسبت به نسل‌های قبلیشه.

کنار دوربین اصلی، یه سنسور 20 مگاپیکسلی سونی IMX 376 کیلواهم قرار داره. دوربین سلفی هم از سنسور 16 مگاپیکسلی IMX 371 استفاده می‌کنه.

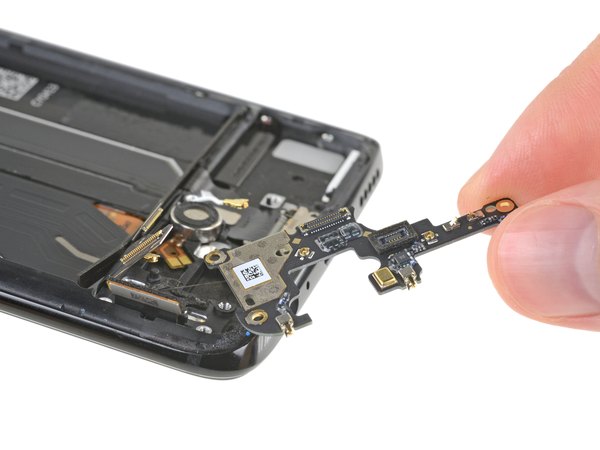

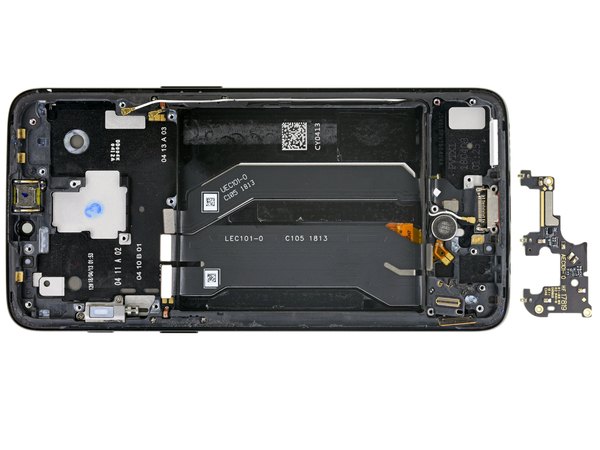

حالا دوباره به لبه پایینی برمی‌گردیم و یه برد کوچیک (Daughterboard) رو باز می‌کنیم تا ببینیم دیگه چی تو شاسی باقی مونده.

تنها چیزی که می‌مونه، پنل OLED هست که با چسب خیلی محکمی سر جاش فیکس شده. بیرون آوردنش بدون آسیب دیدن تقریبا غیرممکنه، البته معمولا زمانی سراغش می‌ریم که خود تاچ‌ال‌سی‌دی شکسته باشه، اما به هر حال تعویضش پروسه زمان‌بریه.

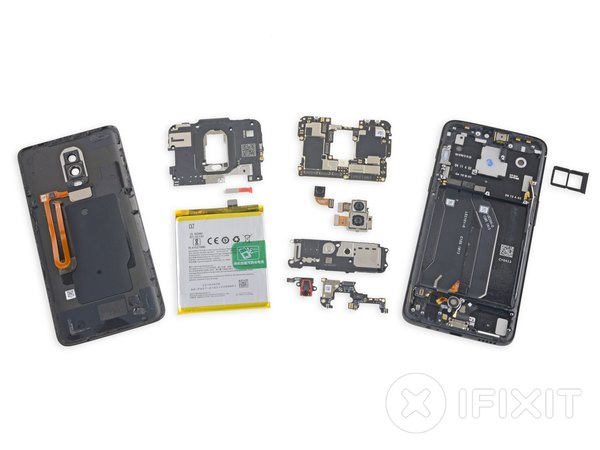

خب، این هم از پایان ماجراجویی ما تو دل وان‌پلاس 6! باز کردن این گوشی بهمون نشون داد که با وجود استفاده از قاب شیشه‌ای، بخش‌هایی مثل باتری و پورت‌ها به طرز غافلگیرکننده‌ای راحت تعویض می‌شن. استفاده از واشرهای لاستیکی هم یه حرکت هوشمندانه برای مقاومت در برابر آب بود که نشون میده طراحی داخلی با دقت انجام شده.

امیدواریم از این بررسی فنی تو آیسی‌مدار لذت برده باشی و دید بهتری نسبت به معماری گوشی‌های مدرن پیدا کرده باشی. حتما اپلیکیشن آیسی‌مدار رو به دوستای فنیت معرفی کن تا اونا هم از این آموزش‌های خاص جا نمونن. موفق باشی!

وان‌پلاس 6 تونست امتیاز 5 از 10 رو در مقیاس تعمیرپذیری کسب کنه (عدد 10 نشون‌دهنده راحت‌ترین حالت تعمیره):

← به محض باز کردن گوشی می‌تونی به باتری دسترسی پیدا کنی. چسب زیرش ملایمه و وجود یه زبانه کششی، کار تعویض رو خیلی راحت کرده.

← خیلی از قطعات، طراحی ماژولار دارن و میشه اون‌ها رو به صورت جداگانه و بدون دردسر تعویض کرد.

← تمام پیچ‌های استفاده شده داخل گوشی از نوع استاندارد چهارسو هستن و نیازی به ابزارهای عجیب‌وغریب نداری.

← تعویض صفحه‌نمایش که رایج‌ترین تعمیر محسوب میشه، طراحی کاربرپسندی نداره و به خاطر چسب‌های محکم، کار سخت و پرزحمتیه.

← استفاده از شیشه در قاب جلو و پشت، یعنی ریسک شکستن گوشی دوبرابر شده (بدون اینکه حتی قابلیت شارژ بی‌سیم بهش اضافه شده باشه).

← برای رسیدن به قطعات داخلی، اول باید از سد قاب پشتی و چسب‌های محکم لبه‌ها بگذری.
