کالبدشکافی نکسوس ۴: بررسی قطعات داخلی و طراحی مشترک ال‌جی و گوگل

قبل از اینکه دست به آچار بشیم، بیاید یه نگاه سریع به مشخصات فنی نکسوس 4 بندازیم تا بدونیم دقیقا با چه سخت‌افزاری طرف هستیم.

← صفحه‌نمایش 4.7 اینچی LCD لمسی با پنل IPS و رزولوشن 1280 در 768 پیکسل

← پردازنده Qualcomm Snapdragon S4 Pro با فرکانس 1.5 گیگاهرتز

← 2 گیگابایت حافظه رم

← دوربین اصلی 8 مگاپیکسلی در پشت و دوربین سلفی 1.3 مگاپیکسلی

پشتیبانی از فناوری ارتباط نزدیک یا همون NFC

← سیستم‌عامل اندروید 4.2 (Jelly Bean)

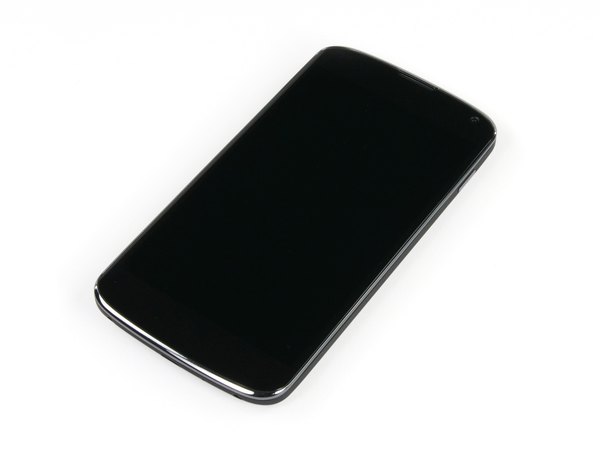

در نگاه اول، شاید طراحی نکسوس 4 خیلی عجیب و غریب به نظر نرسه، اما ظاهر تمیز و براقش اون رو به یه گوشی واقعا جذاب تبدیل کرده.

گوگل برای ساخت این نسل، شرکت ال‌جی رو به عنوان شریک تجاری خودش انتخاب کرد. ال‌جی هم در عوض زحماتش، لوگوی خودش رو پشت گوشی حک کرده تا اعتبار خوبی برای برندش کسب کنه.

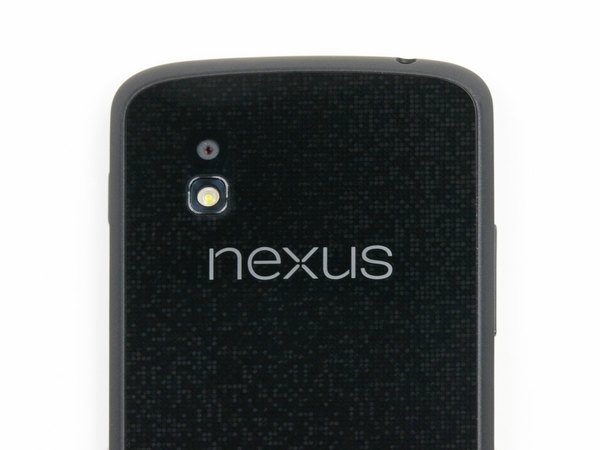

اگه کمی دقیق‌تر به قاب پشتی نگاه کنی، یه پترن شیشه‌ای هولوگرامی و نقطه‌نقطه‌ای می‌بینی که زیر نور خیلی قشنگ می‌درخشه و یکی از ویژگی‌های ظاهری دوست‌داشتنی این مدله.

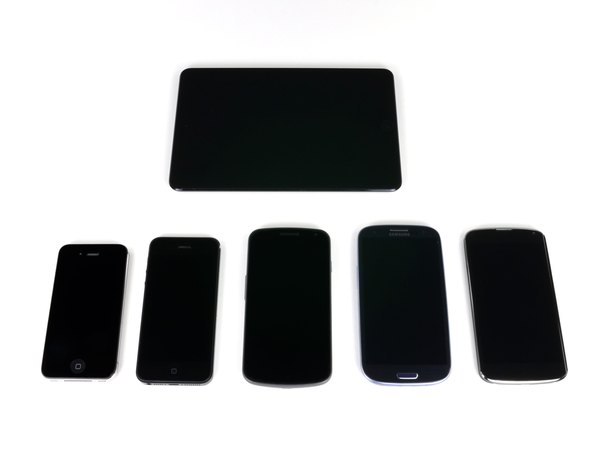

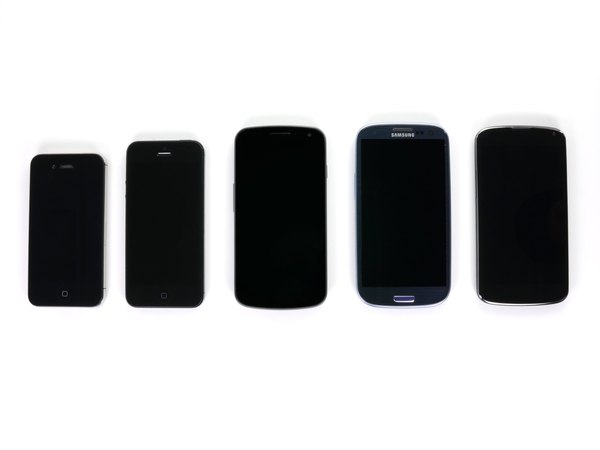

تو این تصویر می‌تونی ابعاد گوشی رو با چندتا از رقبای هم‌دوره‌اش مقایسه کنی. از چپ به راست: آیفون 4S، آیفون 5، گلکسی نکسوس، گلکسی SIII و در نهایت ال‌جی نکسوس 4.

هرچند تفاوت‌های ظاهری گوشی‌ها تو این عکس مشخصه، اما می‌خواستیم ابعادش رو با یه دستگاه بزرگ‌تر هم بسنجیم که نزدیک‌ترین گزینه دم‌دستمون، یه آیپد مینی بود!

البته این مقایسه بیشتر جنبه سرگرمی داره تا یه بررسی دقیق مهندسی.

با وجود شباهت‌های ظاهری بین گوشی‌های هوشمند، همه اون‌ها دقیقا مثل هم نیستن. در مقایسه با گلکسی نکسوس (نسل قبلی)، نکسوس 4 کمی سنگین‌تر (139 در برابر 135 گرم)، ضخیم‌تر (9.1 در برابر 8.9 میلی‌متر) و پهن‌تر (68.7 در برابر 67.9 میلی‌متر) طراحی شده.

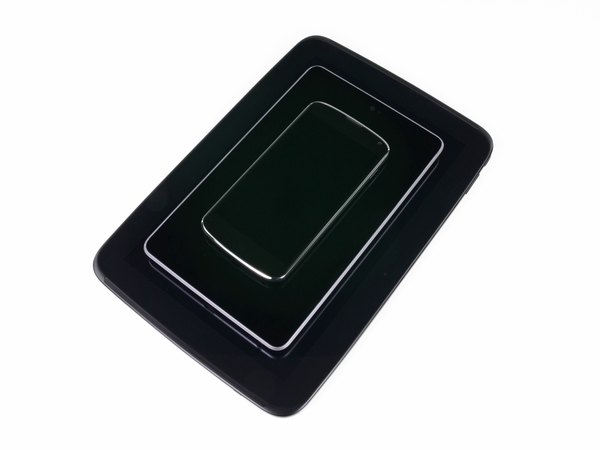

برای اینکه خانواده نکسوس رو دور هم جمع کنیم، یه عکس یادگاری ازشون گرفتیم. تو این تصویر، نکسوس 4 در کنار برادرهای بزرگ‌ترش یعنی تبلت‌های نکسوس 7 و نکسوس 10 قرار گرفته. طراحی یکپارچه و زبان مشترک گوگل تو تمام این دستگاه‌ها به‌خوبی دیده می‌شه.

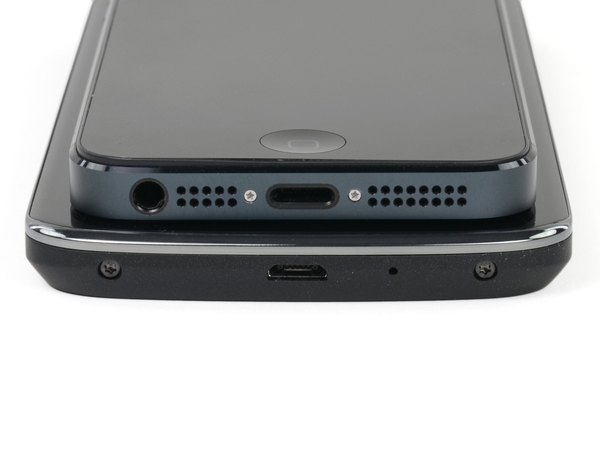

مثل همیشه، نگاهی به پورت‌ها و پیچ‌های لبه پایینی میندازیم. هر دو گوشی نکسوس 4 و آیفون، پورت شارژشون رو بین دو تا پیچ قرار دادن.

البته آیفون از پورت اختصاصی لایتنینگ و پیچ‌های ستاره‌ای Pentalobe استفاده می‌کنه، در حالی که نکسوس 4 به یه پورت استاندارد micro-USB (که از SlimPort HDMI هم پشتیبانی می‌کنه) و پیچ‌های رایج تورکس T5 مجهز شده.

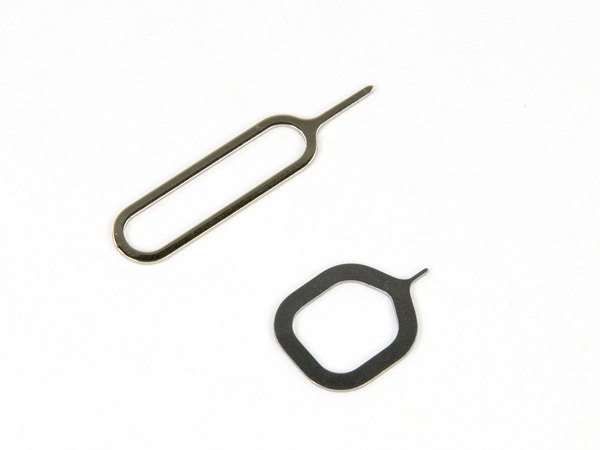

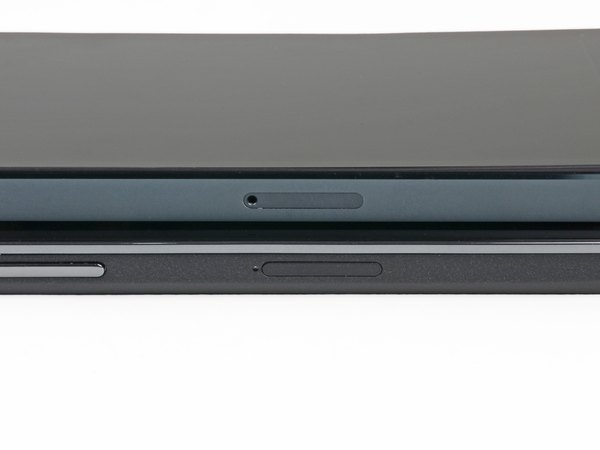

ال‌جی تصمیم گرفته درگاه سیم‌کارت رو به جای زیر باتری، به لبه کناری گوشی منتقل کنه. برای بیرون آوردنش هم یه سوزن سیم‌کارت مخصوص طراحی کردن که طراحی جالبی داره.

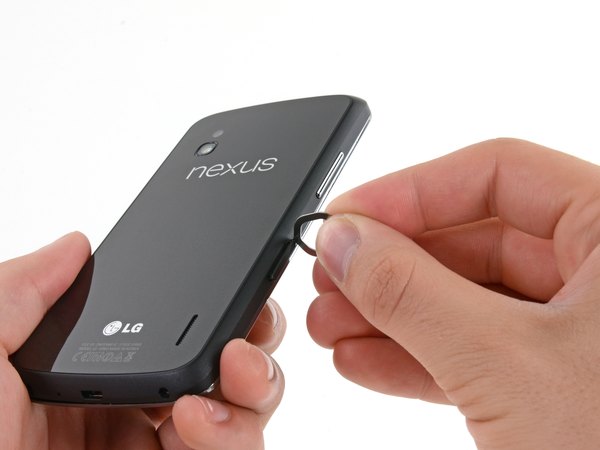

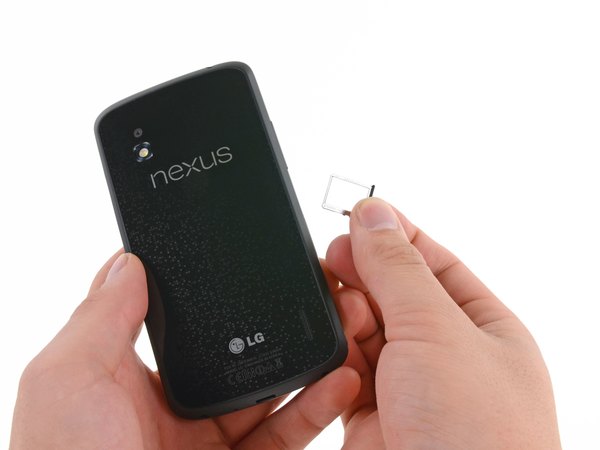

با استفاده از سوزن سیم‌کارت، خشاب سیم‌کارت میکرو رو از لبه دستگاه بیرون می‌کشیم. این اولین قدم واقعی برای باز کردن این گوشیه. با خروج خشاب و سیم‌کارت، وزن گوشی کمی پایین‌تر میاد و حالا آماده‌ایم تا بریم سراغ پیچ‌های بدنه اصلی.

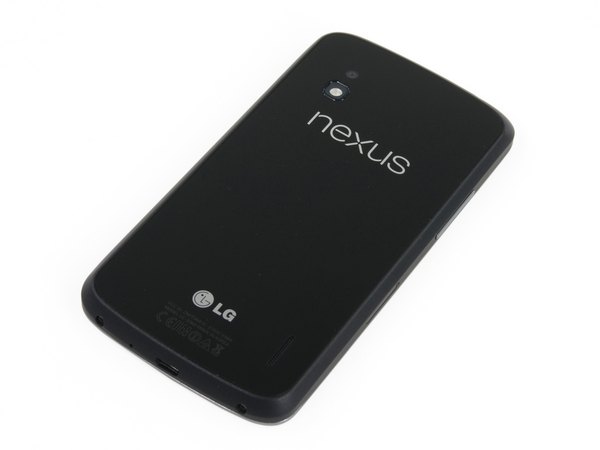

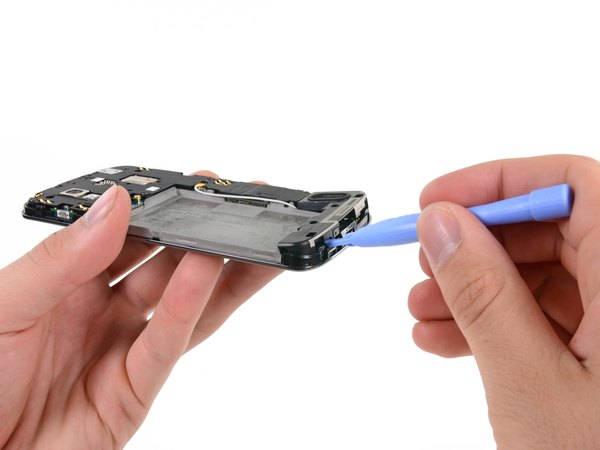

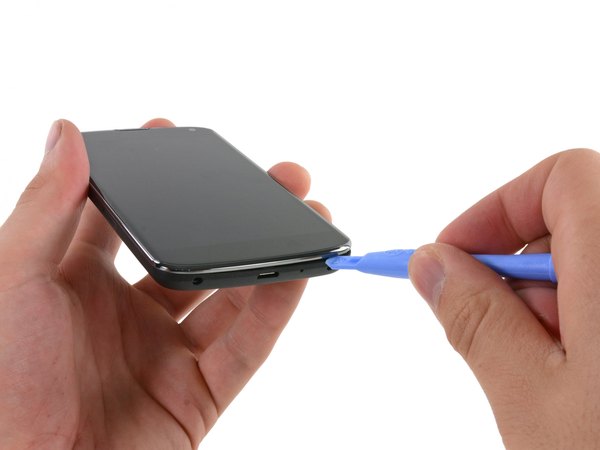

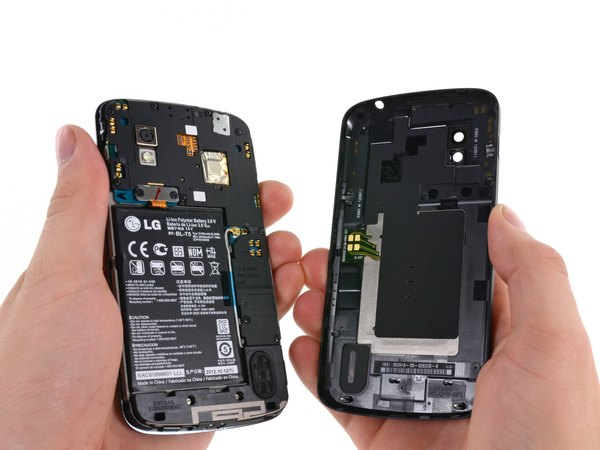

اول دو تا پیچ تورکس T5 روی لبه پایینی رو باز می‌کنیم. بعد با یه ابزار بازکننده پلاستیکی، آروم‌آروم بین قاب پشتی و شاسی فاصله میندازیم تا خارهای پلاستیکی آزاد بشن.

باز کردن این قاب کار خیلی سختی نیست، ولی اگه از ابزار مناسب استفاده نکنی، ممکنه هم روی لبه‌ها خط بندازی و هم شیشه قاب پشتی رو بشکنی.

همین اول کار متوجه می‌شیم که تعویض باتری این گوشی خیلی سخت‌تر از نسل قبلی یعنی گلکسی نکسوس شده. این موضوع می‌تونه یه امتیاز منفی برای تعمیرپذیریش باشه.

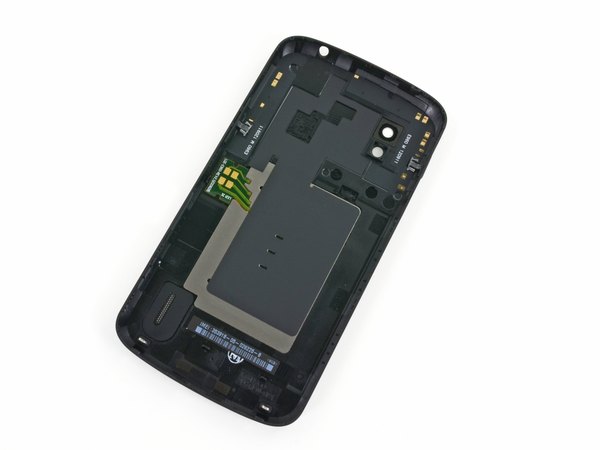

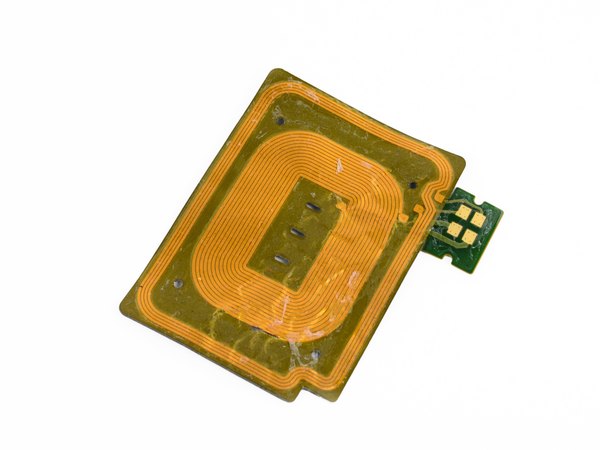

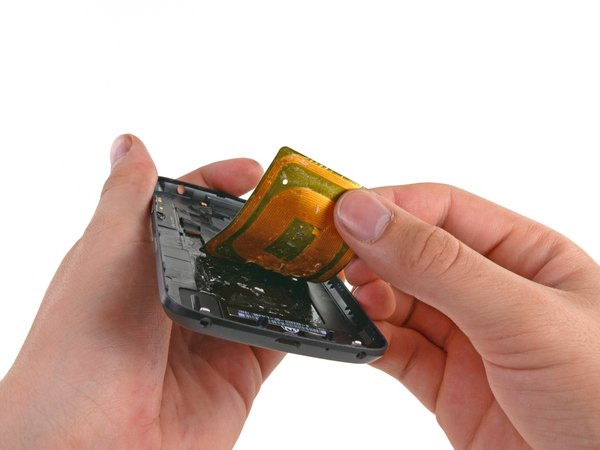

معمولا قاب پشتی گوشی‌ها فقط یه تیکه پلاستیک ساده‌ست که باتری رو می‌پوشونه، اما تو نکسوس 4 داستان کاملا فرق داره. روی سطح داخلی این قاب، پدهای اتصال فشاری قرار دارن که آنتن NFC و سیم‌پیچ القایی شارژ بی‌سیم رو به مادربرد متصل می‌کنن.

با اینکه شارژ بی‌سیم یکی از قابلیت‌های رسمی این گوشیه، اما متأسفانه پد شارژر بی‌سیم داخل جعبه قرار نداره و باید جداگانه تهیه بشه.

نکته جالب اینه که گوگل فناوری NFC رو اولین‌بار دو سال پیش با گوشی Nexus S وارد دنیای موبایل کرد و حالا این تکنولوژی تو نکسوس 4 حسابی جا افتاده.

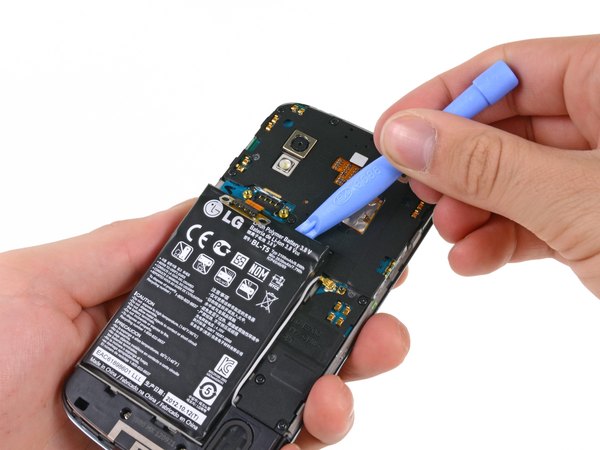

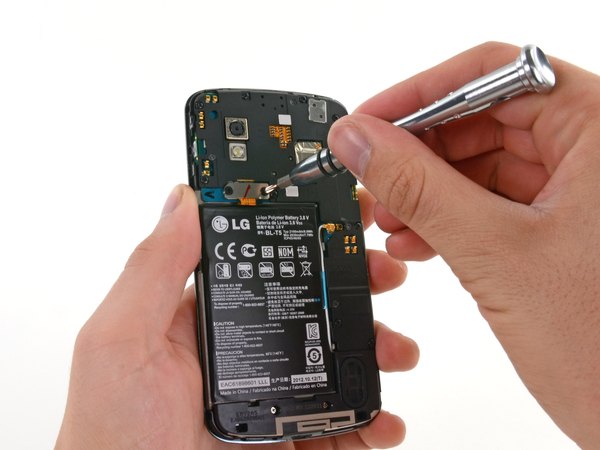

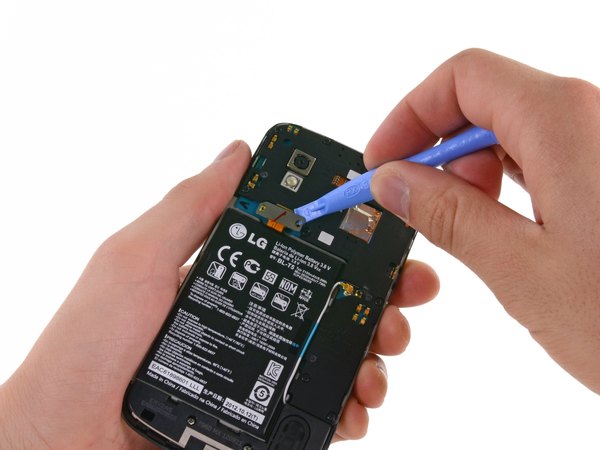

برای درآوردن باتری، اول باید پیچ‌هایی که فلت کانکتور باتری رو سر جاش محکم کردن باز کنیم. شاید تو عکس‌ها ساده به نظر برسه، اما باتری با مقدار زیادی چسب به شاسی چسبیده و برای جدا کردنش باید با یه ابزار پهن مثل اسپاجر، حسابی اهرم کنی.

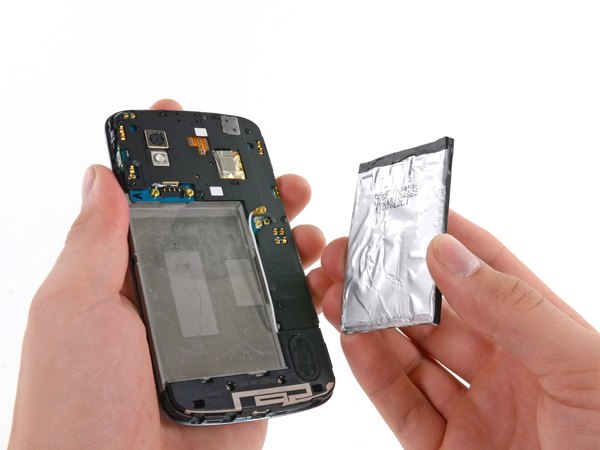

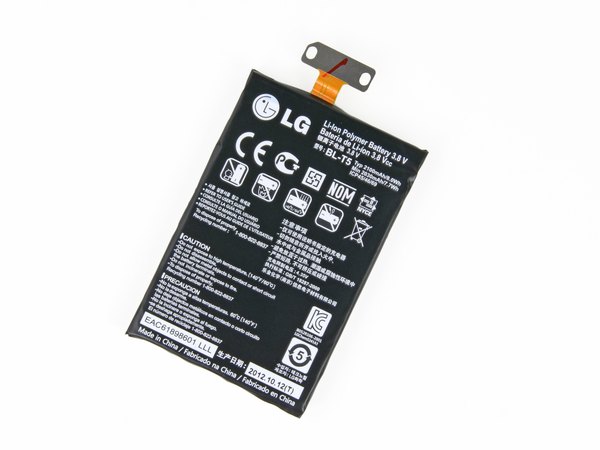

بالاخره موفق می‌شیم باتری 3.8 ولتی با ظرفیت 2100 میلی‌آمپر ساعتی رو از جاش دربیاریم. دقیقا مثل تصمیمی که اپل تو آیفون 5 گرفت، ال‌جی هم برای تأمین انرژی نکسوس 4 از یه باتری با ولتاژ 3.8 ولت استفاده کرده.

البته برعکس اپل، شرکت ال‌جی خودش تولیدکننده این باتری‌هاست و روی سلول‌ها کنترل کامل داره.

عجیبه که گوگل تو صفحه رسمی محصول، اطلاعات دقیقی در مورد جزئیات باتری منتشر نکرده بود و برای فهمیدن ظرفیتش باید حتما گوشی باز می‌شد.

ماژول اسپیکر با دو تا پیچ سر جاش محکم شده و هیچ کابلی بهش متصل نیست؛ فقط از طریق پین‌های فنری به مدار وصل می‌شه که باز کردنش رو خیلی راحت می‌کنه. استفاده از اتصالات فنری به جای فلت‌های ظریف، یه امتیاز مثبت بزرگ برای تعمیرپذیری این گوشی محسوب می‌شه.

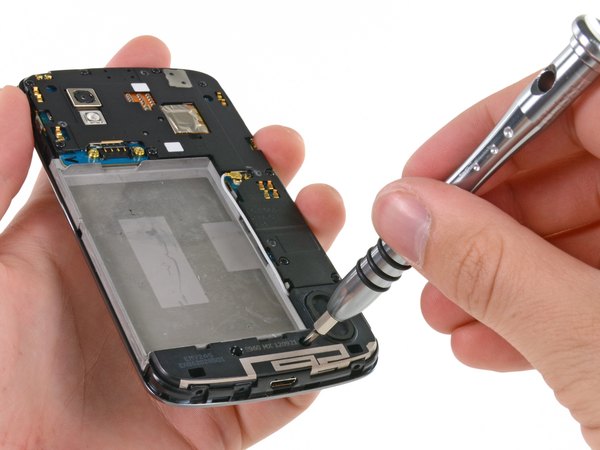

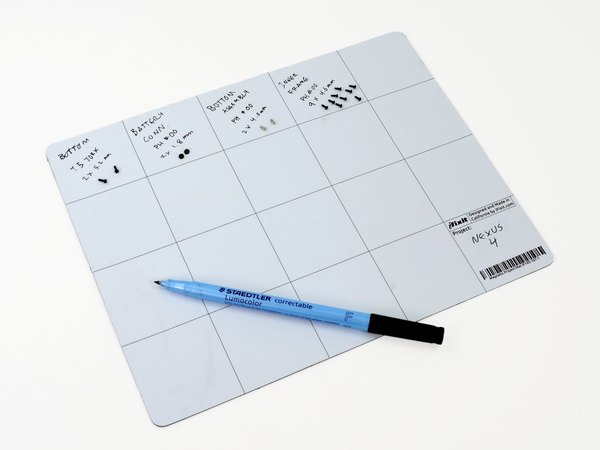

قطعه بعدی که باید برداریم، فریم پلاستیکی محافظ روی مادربرده. با باز کردن پیچ‌های این فریم، عملا تمام پیچ‌های نکسوس 4 باز می‌شن. در کل، این گوشی فقط 15 تا پیچ داره که تو 4 سایز مختلف دسته‌بندی می‌شن و به راحتی روی پد مغناطیسی ما مرتب می‌شن.

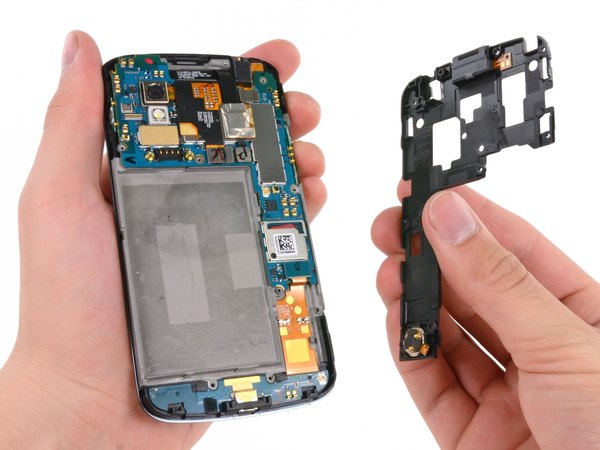

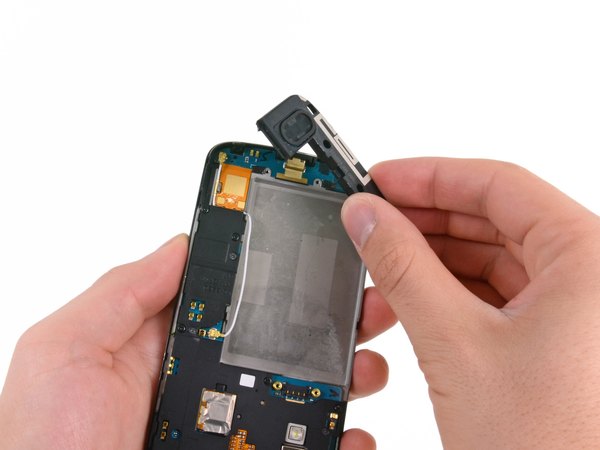

این فریم پلاستیکی علاوه بر اینکه استحکام قطعات زیرین رو بیشتر می‌کنه، میزبان اسپیکر مکالمه و موتور ویبره هم هست که جفتشون با اتصالات فشاری به مادربرد وصل می‌شن.

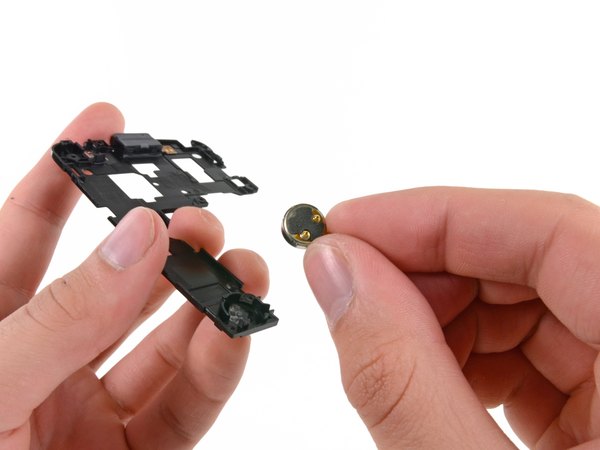

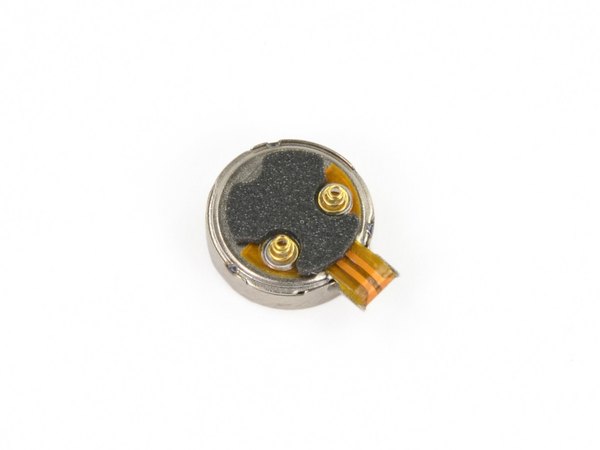

موتور ویبره نکسوس 4 از نوع نوسانگر خطی (Linear-oscillating) طراحی شده، در حالی که گوشی‌هایی مثل آیفون 5 از ویبراتورهای چرخشی وزنه‌دار استفاده می‌کنن.

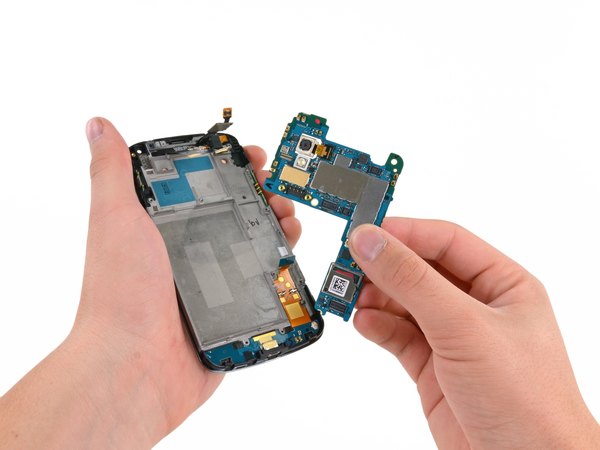

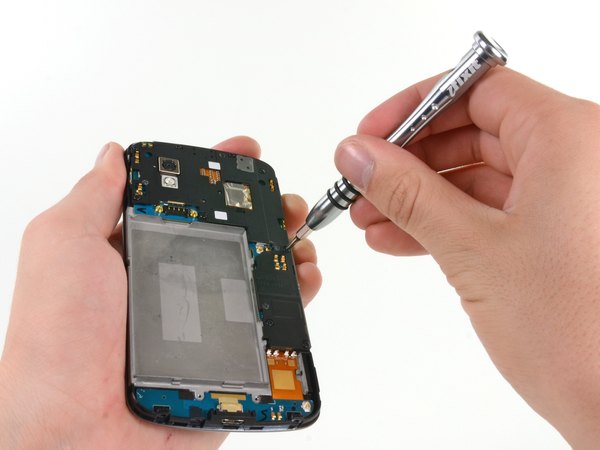

برای جدا کردن مادربرد اصلی، فقط کافیه چندتا فلت کانکتور رو از روی برد آزاد کنیم. در کل پروسه بیرون آوردن مادربرد خیلی بی‌دردسر و راحت بود و نیاز به فشار یا قلق خاصی نداشت.

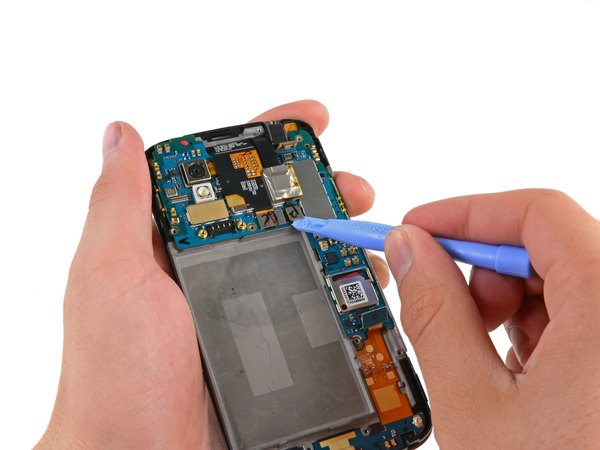

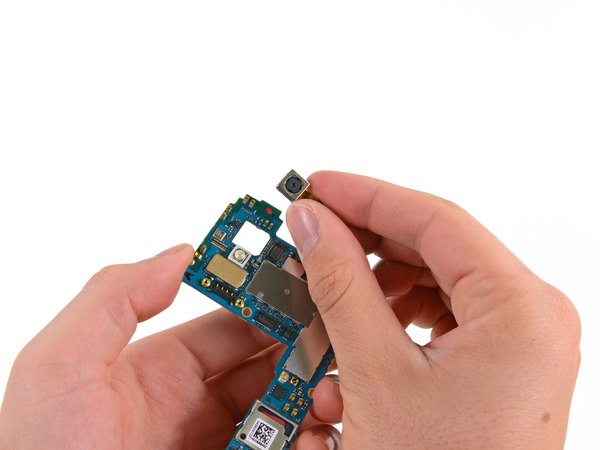

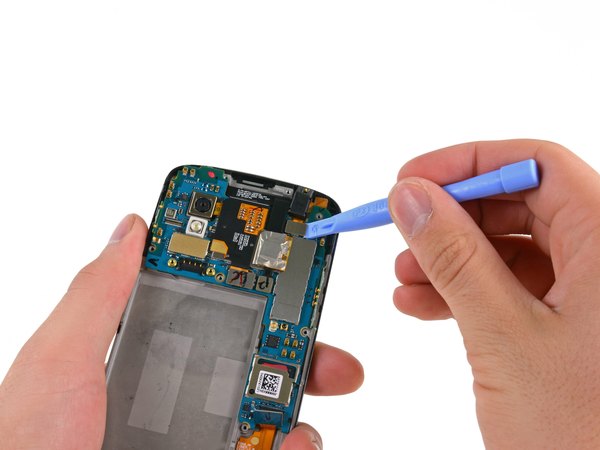

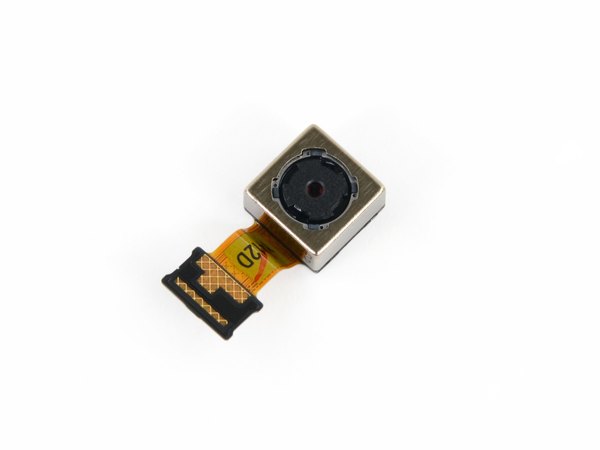

حالا که مادربرد آزاده، دوربین اصلی پشتی رو به راحتی از جاش جدا می‌کنیم. این دوربین 8 مگاپیکسلی با شناسه AC2AD O5A261 مارک خورده.

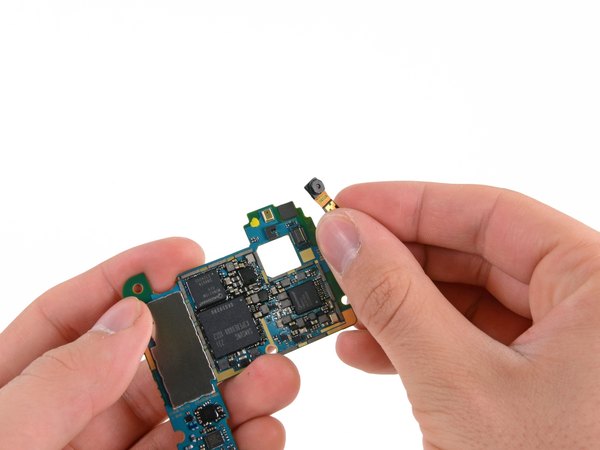

دوربین سلفی 1.3 مگاپیکسلی هم دقیقا به همون راحتی از روی برد برداشته می‌شه. روی کابل فلت این دوربین شناسه Y411A دیده می‌شه.

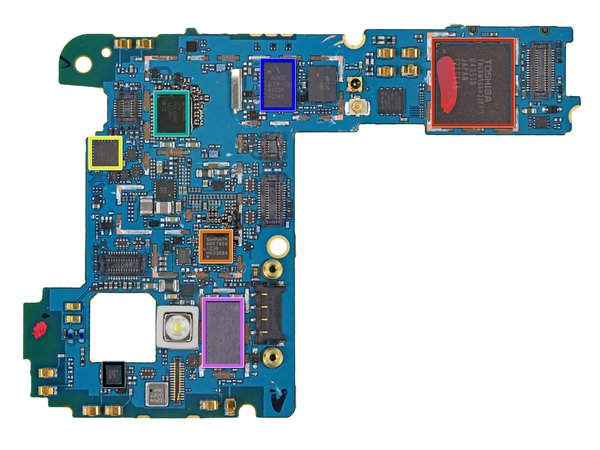

بریم سراغ چیپ‌های روی برد (سمت جلو):

← حافظه فلش 8 گیگابایتی ساخت توشیبا

← فرستنده SlimPort برای تبدیل و خروجی HDMI

← سنسور شش‌محوره Invensense (ترکیب ژیروسکوپ و شتاب‌سنج)

← چیپ هفت‌بانده 4G LTE ساخت کوالکام

تقویت‌کننده قدرت چهاربانده GSM/EDGE و دوبانده UMTS از Avago

← ماژول وای‌فای (802.11 a/b/g/n) و بلوتوث مدل SS2908001 از برند Murata

ماژول گیرنده جی‌پی‌اس (GNSS) با نویز بسیار پایین ساخت Avago

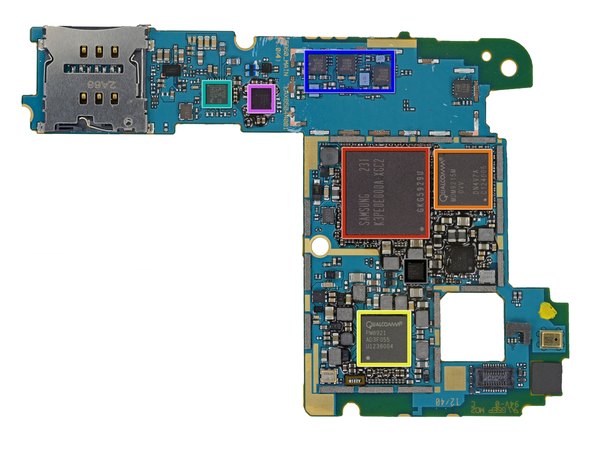

حالا برد رو برمی‌گردونیم تا چیپ‌های پشتش رو ببینیم:

← حافظه رم 2 گیگابایتی سامسونگ. به احتمال خیلی زیاد پردازنده 1.5 گیگاهرتزی S4 Pro (APQ8064) دقیقا زیر همین چیپ قرار گرفته.

← مودم ارتباطی 4G GSM/UMTS/LTE کوالکام

← آیسی مدیریت تغذیه کوالکام

← کنترلر NFC ساخت Broadcom

چیپ‌های A5702، A5704 و A5505 از برند Avago

← کدک صوتی WCD9310 کوالکام

چیپ مدیریت تغذیه PM8821 کوالکام

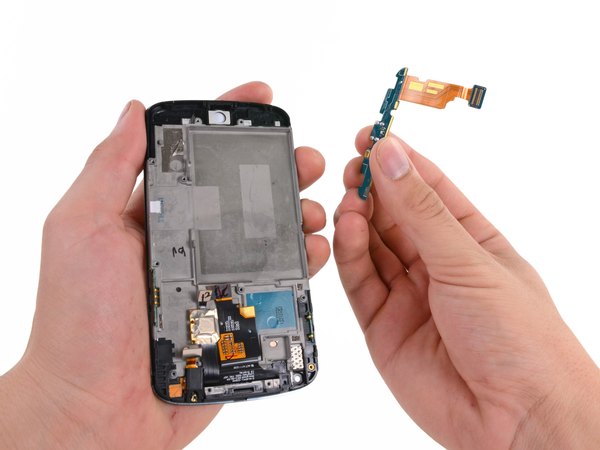

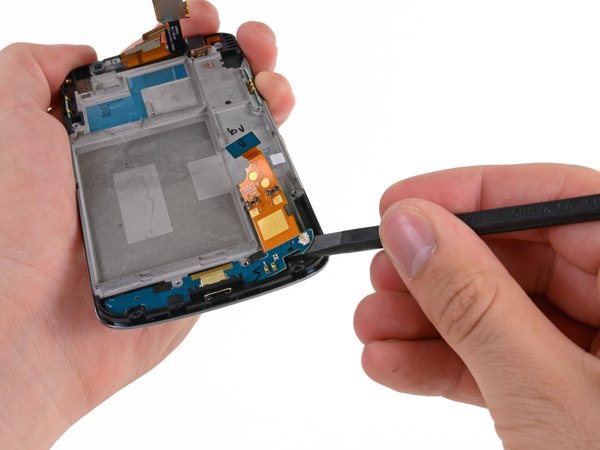

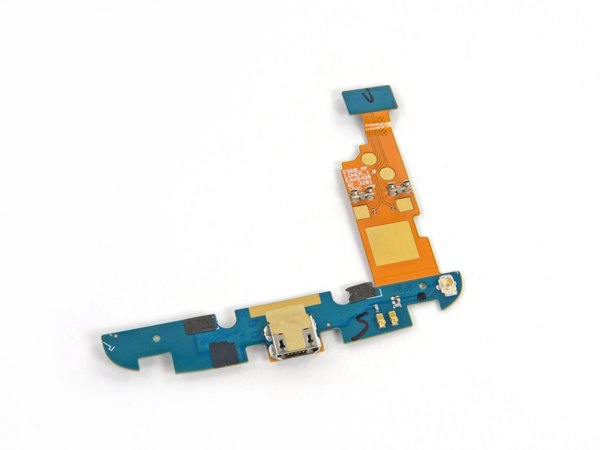

با یه اشاره کوچیک اسپاجر، برد پایینی (Daughterboard) رو آزاد می‌کنیم. این برد کوچیک، پورت micro-USB، چندتا پین فنری برای اسپیکر، یه سوکت آنتن مخفی و البته میکروفون مکالمه (که زیرش قرار داره) رو تو خودش جا داده.

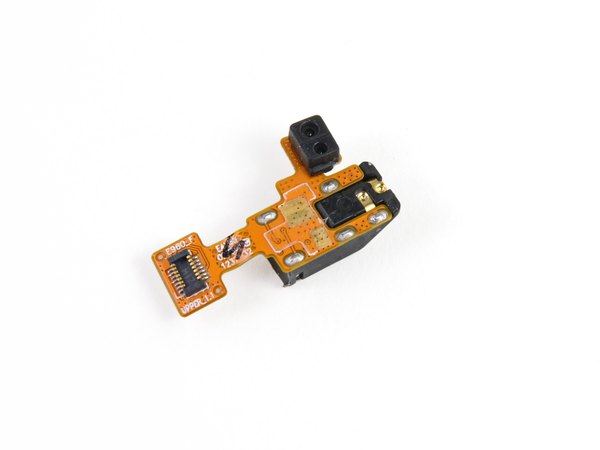

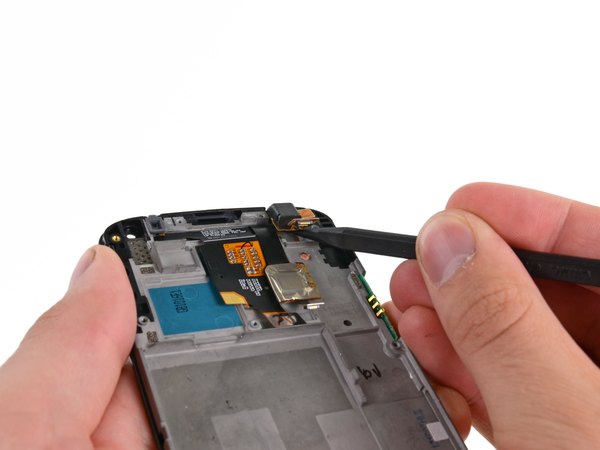

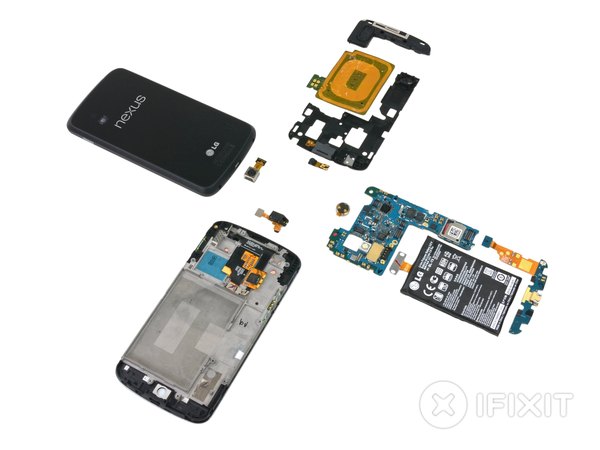

دوباره برمی‌گردیم سراغ پنل جلویی و جک استاندارد 3.5 میلی‌متری هدفون رو بیرون می‌کشیم. جالبه بدونی که سنسورهای دوگانه نور محیط هم دقیقا روی همین مجموعه قرار گرفتن. تقریبا تمام قطعات رو جدا کردیم و کم‌کم به انتهای این کالبدشکافی جذاب می‌رسیم.

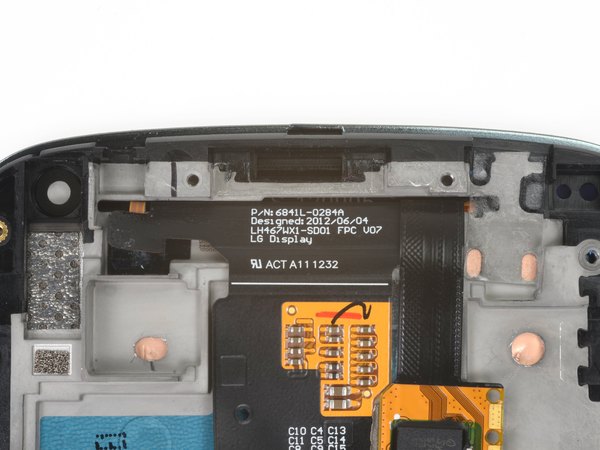

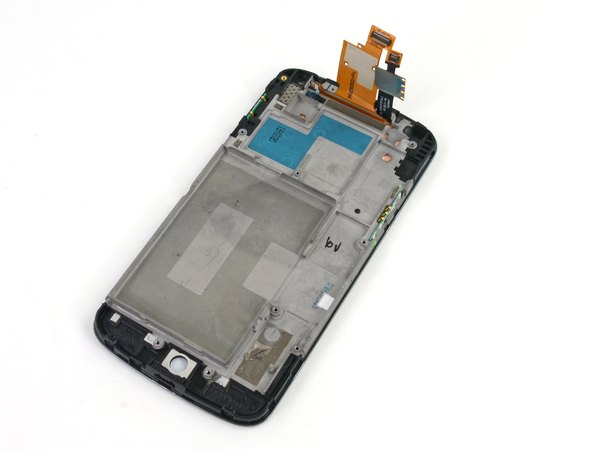

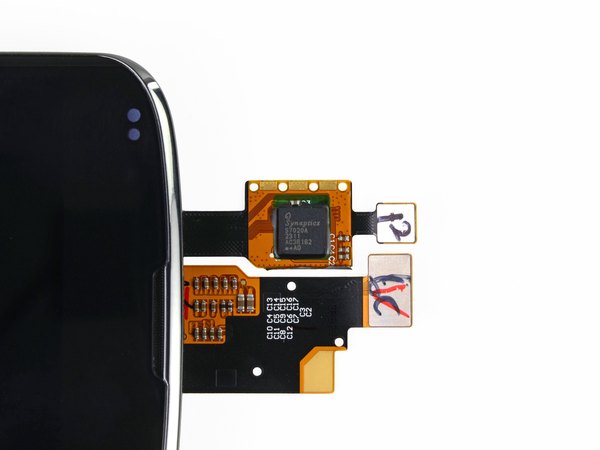

حالا چیزی که برامون باقی مونده، پنل جلویی یکپارچه است که شامل شیشه، ال‌سی‌دی و فریم اصلی می‌شه. یه کنترلر لمسی Synaptics پشت این پنل وجود داره که وظیفه‌اش اینه حرکات انگشتت رو با دقت بالا پردازش کنه. این صفحه‌نمایش 4.7 اینچی با رزولوشن WXGA و پنل IPS، دست‌پرورده خود شرکت ال‌جی (LG Display) هست. کد مدل این صفحه‌نمایش هم LH467WX1 ثبت شده.

این کالبدشکافی نشون داد که ال‌جی تو طراحی داخلی نکسوس 4 از اتصالات فنری و هوشمندانه‌ای استفاده کرده که باز کردن بیشتر قطعات رو خیلی راحت می‌کنه، اما از طرفی چسب شدید باتری و یکپارچه بودن صفحه‌نمایش، کار تعمیرات رو کمی سخت کرده. با این تفاسیر، امتیاز تعمیرپذیری این گوشی 7 از 10 در نظر گرفته می‌شه.

امیدوارم از این بررسی و نگاه دقیق به قطعات در آیسی‌مدار لذت برده باشی. حتما این مطلب رو برای دوستات هم بفرست تا اونا هم ببینن این شاهکار قدیمی ال‌جی و گوگل از چه قطعاتی تشکیل شده!

← باز کردن قاب پشتی فقط به یه پیچ‌گوشتی ساده، یه ابزار پلاستیکی و کمی حوصله نیاز داره.

← کل گوشی فقط از 15 تا پیچ تو 4 سایز مختلف تشکیل شده که همگی از نوع استاندارد هستن.

← بعد از باز کردن قاب پشت و فریم میانی، استفاده از پین‌های فشاری باعث می‌شه تعویض قطعات داخلی مثل آب خوردن باشه.

← باتری با مقدار زیادی چسب به شاسی محکم شده و بیرون آوردنش بدون سوراخ شدن یا آسیب دیدن، به مهارت نیاز داره.

← شیشه رویی، نمایشگر و فریم جلویی کاملا به هم چسبیدن و یکپارچه هستن. پس مراقب باش شیشه نشکنه، وگرنه مجبوری کل این مجموعه رو با هزینه بالا یکجا عوض کنی.
