کالبدشکافی آیپاد تاچ نسل پنجم (۱۶ گیگابایتی): بررسی معماری داخلی و راز حذف دوربین اصلی

قبل از اینکه دست به آچار بشیم، بیاید یه نگاهی به مشخصات فنی این نسخه اقتصادی از آیپاد تاچ نسل پنجم بندازیم تا ببینیم اپل دقیقا چه چیزهایی رو تغییر داده یا حذف کرده:

← نمایشگر 4 اینچی واید اسکرین رتینا مجهز به تکنولوژی چندلمسی IPS

← وای‌فای دوبانده (802.11a/b/g/n) به همراه بلوتوث نسخه 4.0

← حذف دوربین 5 مگاپیکسلی پشتی! تو این مدل فقط دوربین سلفی 1.2 مگاپیکسلی FaceTime HD با قابلیت فیلم‌برداری 720p حضور داره.

← حذف شدن گیره اتصال بند مچی (iPod touch loop)

سنسورهای ژیروسکوپ سه‌محوره و شتاب‌سنج

← حافظه داخلی محدود شده به 16 گیگابایت (به جای نسخه‌های 32 یا 64 گیگابایتی)

در نگاه اول، شاید تنها تفاوت ظاهری بین این مدل و نسخه‌های قبلی، رنگ‌بندی محدودترش به نظر برسه. اپل این نسخه رو با پنل جلویی مشکی یا سفید و قاب پشتی نقره‌ای عرضه کرده.

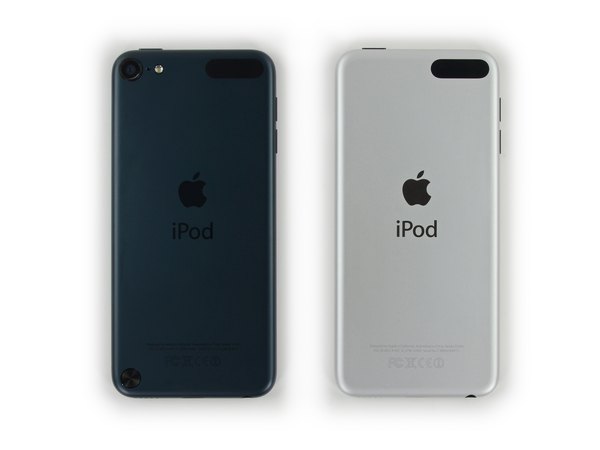

البته مشخص‌ترین تفاوت، همون جای خالی دوربین اصلی و گیره بند مچی پشت دستگاهه که کاملا به چشم میاد.

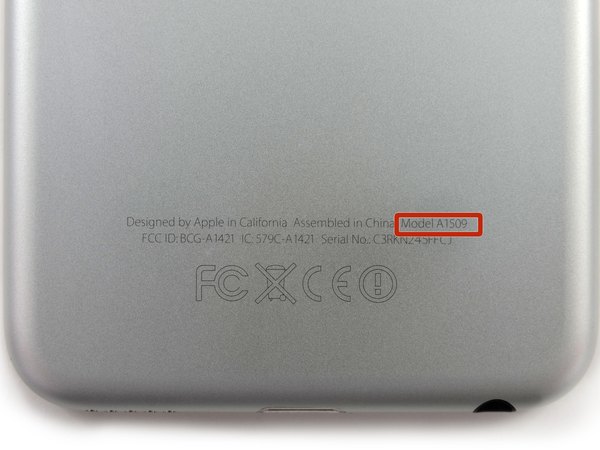

← به خاطر همین تغییرات ساختاری و حذف شدن دوتا قطعه مهم، اپل یه شماره مدل کاملا جدید برای نسخه 16 گیگابایتی در نظر گرفته: A1509.

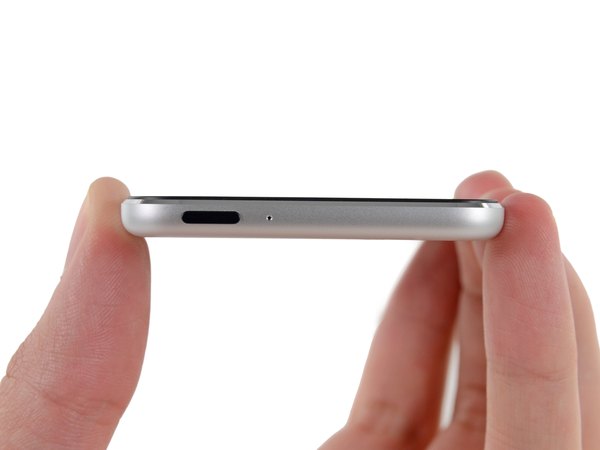

آخرین تغییر ظاهری که تو این مدل می‌بینیم، محل قرارگیری میکروفونه. چون دیگه دوربین پشتی وجود نداره، میکروفون به بالاترین قسمت قاب پشتی و دقیقا کنار دکمه پاور منتقل شده. به‌جز این موارد، دستگاه از نظر ابعاد و ظاهر کلی کاملا شبیه به بقیه اعضای خانواده‌شه.

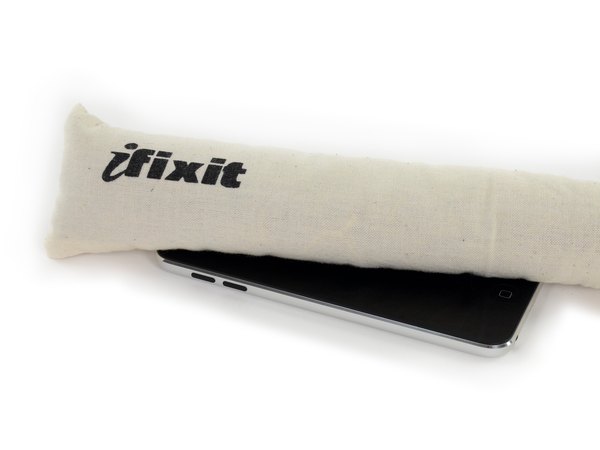

برای باز کردن دستگاه، اول باید از یه کیسه حرارتی مخصوص استفاده کنیم تا چسب‌های نگهدارنده پنل جلویی نرم بشن. استفاده از حرارت اصولی تو این مرحله خیلی مهمه، چون هم چسب رو ضعیف می‌کنه و هم جلوی تاب برداشتن یا شکستن صفحه‌نمایش رو می‌گیره.

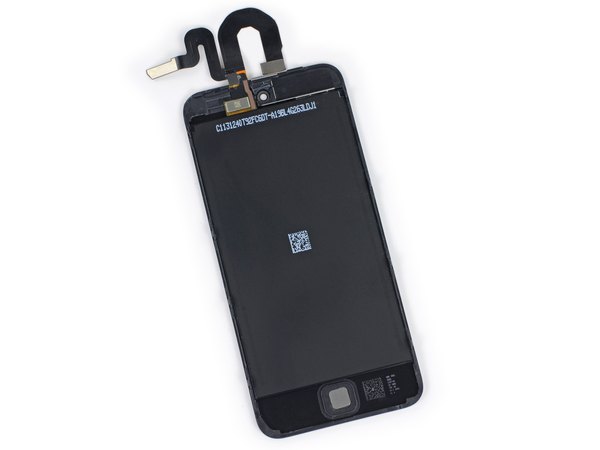

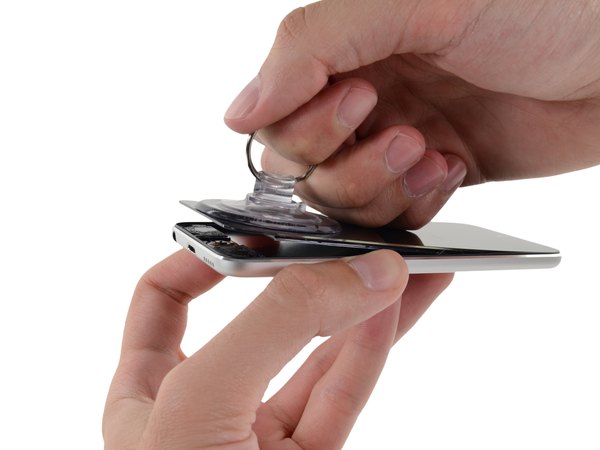

بعد از حرارت دادن، با استفاده از یه ساکشن کاپ (مکش کننده) قوی، پنل جلویی رو با احتیاط به سمت بالا می‌کشیم تا از قاب پشتی جدا بشه.

ایجاد فاصله بین پنل و شاسی باید خیلی آروم انجام بشه، چون هنوز کابل‌های فلت ظریفی داخل دستگاه هستن که صفحه‌نمایش رو به مادربرد متصل نگه داشتن.

اگه ساکشن کاپ به تنهایی جواب نداد، می‌تونی همزمان از یه پیک پلاستیکی هم برای باز کردن لبه‌ها کمک بگیری.

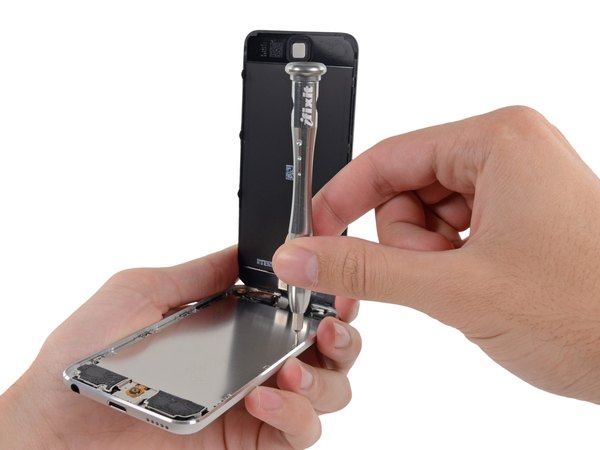

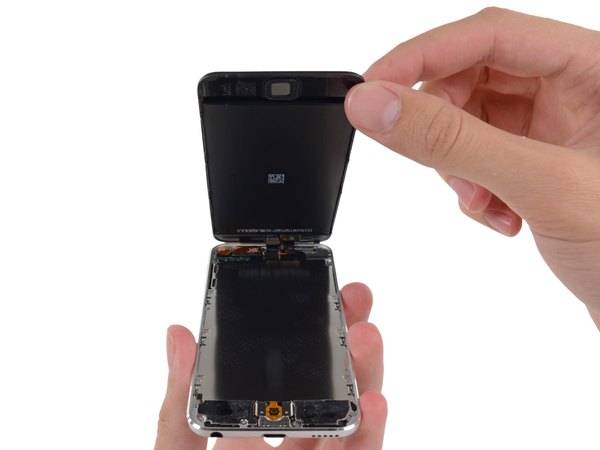

بعد از حرارت دادن کافی و اهرم کردن دقیق با ابزارهای پلاستیکی، بالاخره موفق می‌شیم راهی به داخل دستگاه پیدا کنیم. به محض باز شدن، یه حس آشنا بهمون دست می‌ده. ساختار داخلی به شدت شبیه مدل‌های قبلیه و برای دسترسی به مادربرد، اول باید پیچ‌های کوچیکی که فریم میانی (Midframe) رو نگه داشتن باز کنیم.

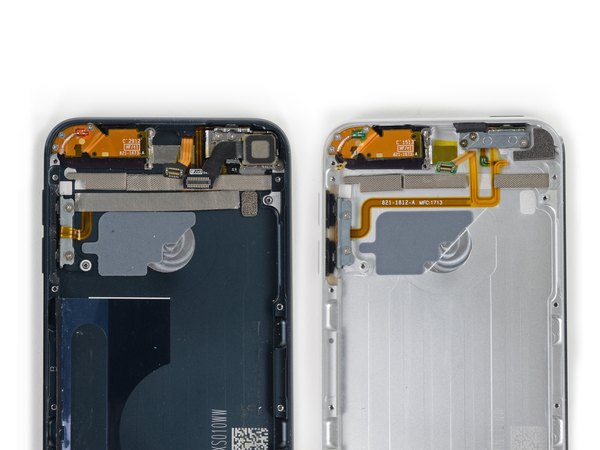

اولین تفاوت داخلی که سریعا به چشم میاد، نبودن پایه فلزی مخصوص بند مچی در گوشه قاب پشتیه. اما نکته جالب اینجاست که ماژول اسپیکر که تو مدل‌های قبلی به خاطر این پایه یه انحنای خاص داشت، تو این مدل هم دقیقا همون شکل و انحنا رو حفظ کرده!

به نظر می‌رسه اپل برای کاهش هزینه‌های تولید قاب پشتی و حذف سوراخ گیره، این قطعه رو حذف کرده، اما برای اسپیکر نیازی به تغییر قالب ندیده و از همون قطعه قبلی استفاده کرده.

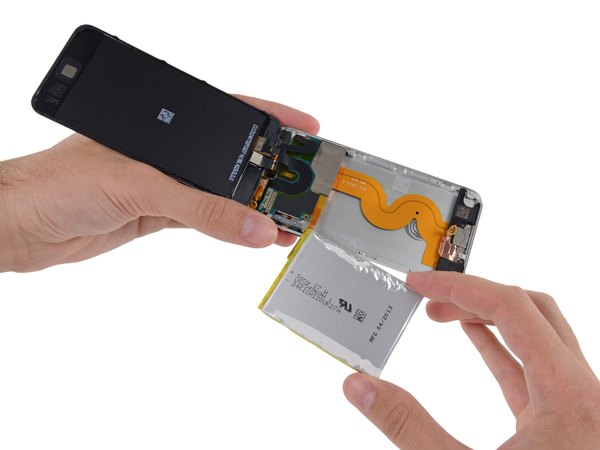

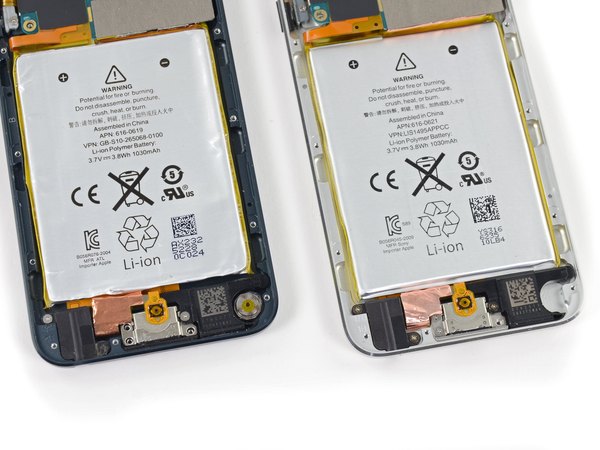

باتری این نسخه 16 گیگابایتی هیچ فرقی با مدل‌های 32 یا 64 گیگ نداره. این باتری بهینه‌سازی شده تا با یه بار شارژ کامل، بتونه تا 40 ساعت موسیقی و 8 ساعت ویدئو پخش کنه. همچنین صفحه‌نمایش هم کاملا یکسانه و از همون پنل رتینای باکیفیت نسل پنجم تو این مدل استفاده شده.

خب، رسیدیم به مهم‌ترین تفاوت! با حذف کامل دوربین اصلی (iSight)، مسیر کابل‌ها و براکت‌های فلزی اطراف این ناحیه یه مقدار بازطراحی شده.

شاید حذف دوربین برای بعضی‌ها یه نقطه ضعف باشه، اما واقعیت اینه که آیپادها هیچ‌وقت گزینه ایده‌آلی برای عکاسی نبودن و این تغییر برای کاهش قیمت دستگاه کاملا منطقی به نظر می‌رسه.

وقتی یه قطعه بزرگ مثل دوربین حذف می‌شه، طراح‌ها فرصت پیدا می‌کنن تا مسیر کابل‌های فلت رو بهینه‌تر کنن. خیلی جالبه که ببینیم آیا اپل از این طراحی جدید کابل دکمه‌های پاور و ولوم، تو تولیدات جدید نسخه‌های 32 و 64 گیگابایتی هم استفاده کرده یا نه.

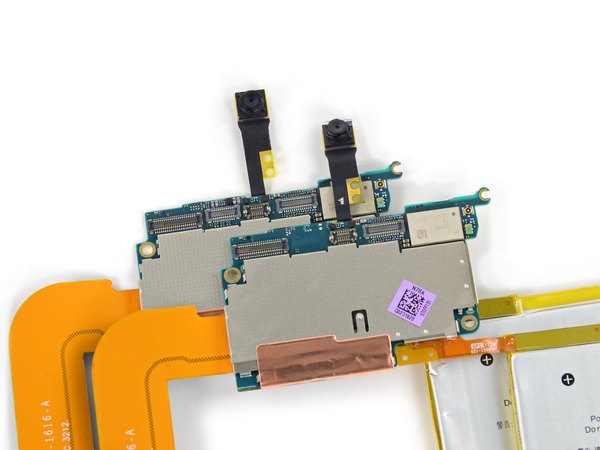

اگه این مادربرد رو کنار برد نسخه‌های ظرفیت بالا بذاری، می‌تونی تفاوت رو پیدا کنی؟ با یه نگاه اولیه به مادربرد، تغییر کوچیک اما قابل پیش‌بینی رو می‌بینیم: سوکت اتصال کابل دوربین پشتی کلا از روی برد حذف شده.

البته برای اینکه مطمئن بشیم تغییرات فقط به همین یه سوکت ختم شده یا نه، باید برد رو کامل جدا کنیم و بریم سراغ بررسی چیپ‌ها و پردازنده‌های اصلی.

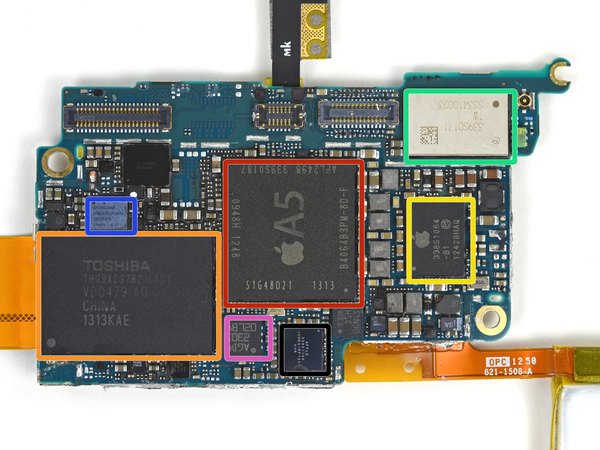

با بررسی دقیق‌تر متوجه می‌شیم که به استثنای ظرفیت حافظه، تمام آیسی‌های روی مادربرد نسخه 16 گیگابایتی، دقیقا همون‌هایی هستن که تو مدل‌های گرون‌تر استفاده شدن:

← پردازنده دوهسته‌ای Apple A5 که با 512 مگابایت حافظه رم از نوع Mobile DDR2 یکپارچه شده.

← حافظه فلش 16 گیگابایتی NAND ساخت شرکت توشیبا (THGBX2G7B2JLA01).

← آیسی مدیریت تغذیه دیالوگ با شماره 3381064 اختصاصی اپل.

← ماژول وای‌فای 339S0171 ساخت Murata.

کنترلر صفحه‌نمایش لمسی BCM5976 ساخت شرکت Broadcom.

← ژیروسکوپ سه‌محوره و کم‌مصرف STMicroelectronics.

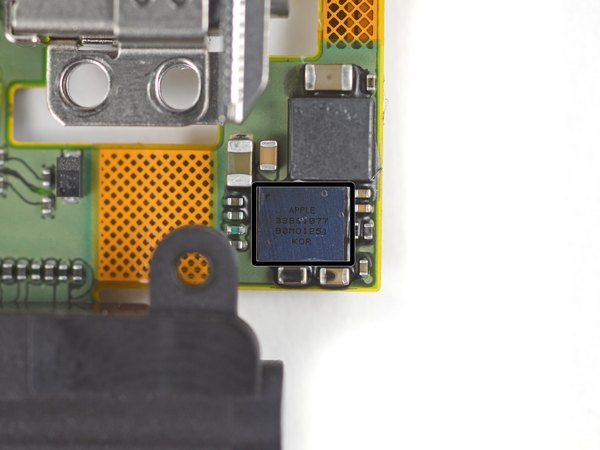

و در نهایت، همون کدک‌های صوتی معروف اپل (338S1116 و 338S1077) که توسط Cirrus Logic تولید شدن، روی این برد هم حضور دارن.

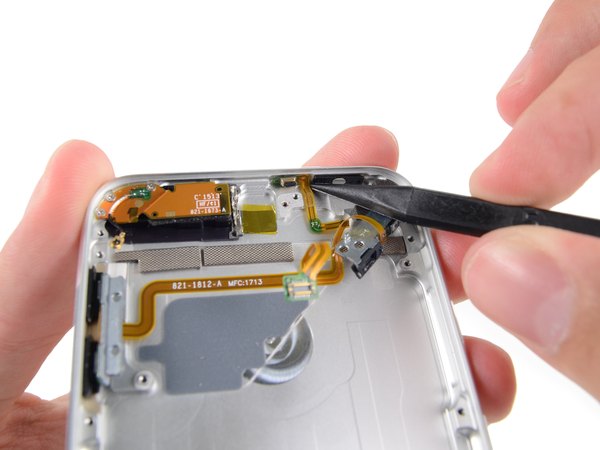

تو طراحی داخلی، پیدا کردن جای مناسب برای قطعات اهمیت خیلی زیادی داره. همونطور که گفتیم، با حذف دوربین، میکروفون مکان بهتری برای خودش پیدا کرده. مکان جدید، اما همون میکروفون همیشگی! این قطعه الان بالای قاب پشتی جا خوش کرده.

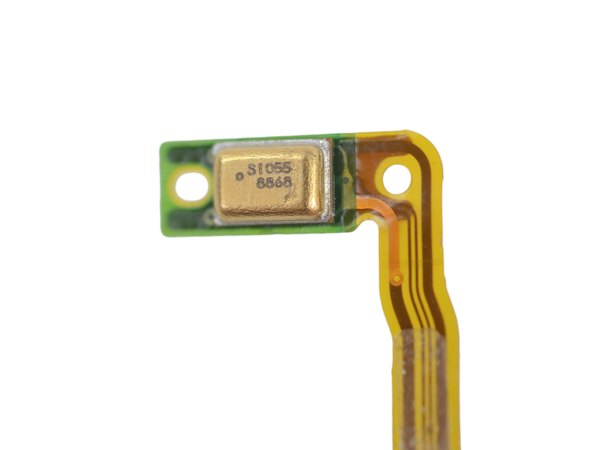

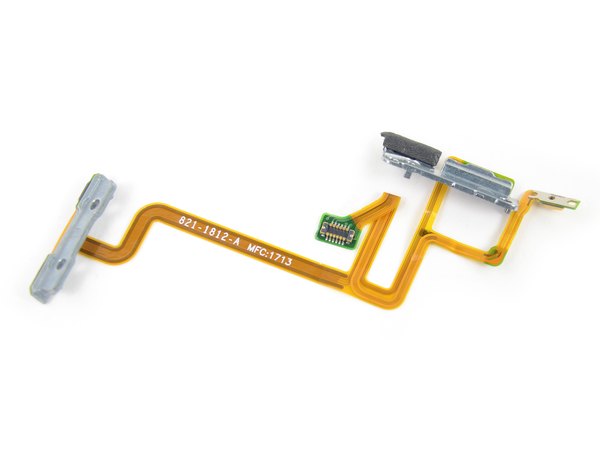

دقیقا شبیه به نسخه‌های ظرفیت بالا، میکروفون، دکمه‌های ولوم و دکمه پاور همگی روی یه مجموعه کابل فلت واحد و یکپارچه نصب شدن. روی این میکروفون شناسه S1055 چاپ شده تا دقیقا مشخص بشه با چه قطعه‌ای طرف هستیم.

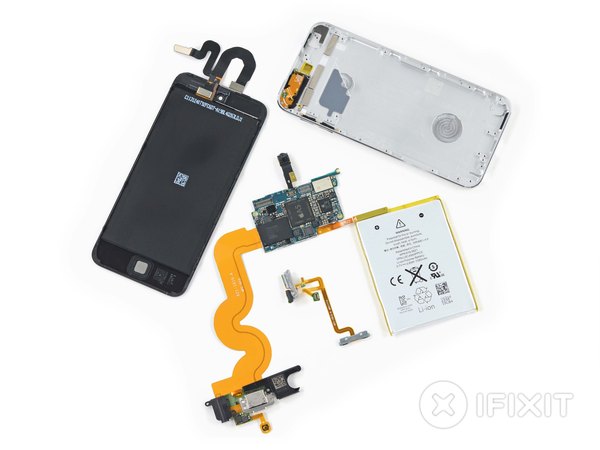

با پایان این بررسی تو آیسی‌مدار، می‌بینیم که امتیاز تعمیرپذیری آیپاد تاچ نسل پنجم (نسخه 16 گیگابایتی) 3 از 10 در نظر گرفته شده (عدد 10 یعنی راحت‌ترین حالت تعمیر). اپل برای پایین آوردن قیمت این نسخه فقط دوربین و بند مچی رو حذف کرده، اما ساختار داخلی همون پیچیدگی‌های قبل رو داره. اگه این کالبدشکافی برات جالب بود، پیشنهاد می‌کنم اپلیکیشن آیسی‌مدار رو به دوستات و همکارات هم معرفی کنی تا اونا هم از آموزش‌های تخصصی ما استفاده کنن. موفق باشی!

← خبر خوب اینکه با وجود سختی کار، باز کردن قاب و تعویض قطعات غیرممکن نیست و با ابزار مناسب و دقت کافی انجام می‌شه.

← باتری با زبانه‌هایی که تو اطرافش تعبیه شده، نسبتا راحت از شاسی بیرون میاد و درگیری شدیدی با چسب نداره.

← بسیاری از قطعات مهم به هم لحیم شدن؛ این یعنی اگه یکی از این قطعات کوچیک خراب بشه، تعمیرش به شدت سخت و پرهزینه خواهد بود.

← تو ظاهر این دستگاه هیچ پیچی وجود نداره! ترکیب خارهای داخلی و چسب‌های قوی، باز کردن قاب رو به یه چالش بزرگ تبدیل کرده.

← کابل‌هایی که به مادربرد وصل هستن، از روی برد رد شدن و به زیر اون متصل می‌شن. این نوع طراحی، بیرون آوردن برد اصلی و جدا کردن فلت‌ها رو خیلی سخت و ریسکی کرده.
