کالبدشکافی تبلت Kindle Fire HD 6؛ راز قطعات فشرده و دردسرهای چسب باتری

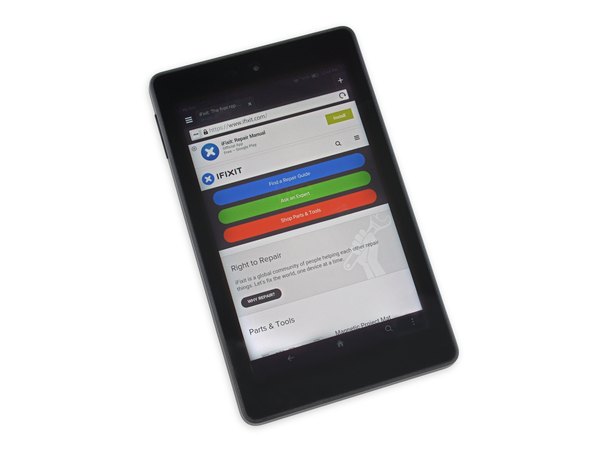

همون‌طور که می‌دونی، این تبلت یکی از خوش‌قیمت‌ترین دستگاه‌های بازاره. اما بیا قبل از باز کردنش ببینیم زیر این ظاهر ساده چه سخت‌افزاری قایم شده:

← نمایشگر 6 اینچی لمسی با رزولوشن 1280 در 800 پیکسل و تراکم 252 پیکسل در هر اینچ

← پردازنده چهار هسته‌ای (دو هسته با فرکانس 1.5 گیگاهرتز و دو هسته 1.2 گیگاهرتز)

← یک گیگابایت حافظه رم

← 8 یا 16 گیگابایت حافظه داخلی (که فقط بخشی از اون در دسترس کاربره)

پشتیبانی از وای‌فای تک‌آنتن با استانداردهای 802.11b/g/n، شتاب‌سنج، ژیروسکوپ و بلوتوث

← دوربین سلفی با کیفیت VGA و دوربین پشتی 2 مگاپیکسلی با قابلیت فیلم‌برداری HD

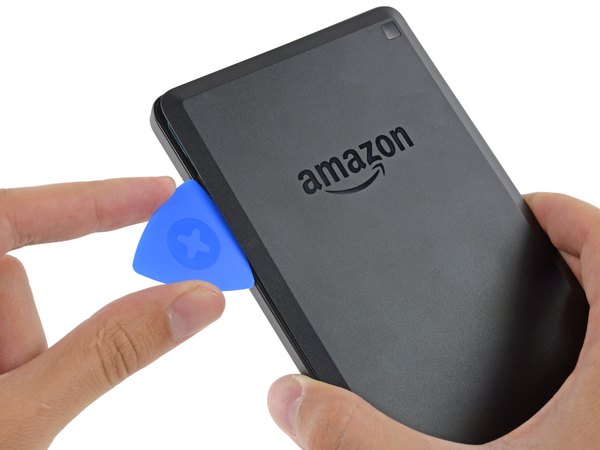

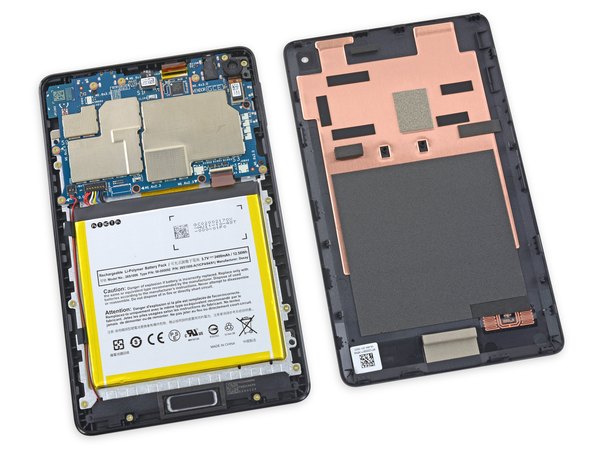

خبر خوب برای شروع کار! برای باز کردن قاب پشتی نیازی به ابزارهای عجیب و غریب یا حرارت نداری. فقط با یه پیک پلاستیکی ساده می‌تونی گیره‌های دور قاب رو آزاد کنی، چون هیچ چسبی این قسمت رو نگه نداشته. طراحی داخلی خیلی آشنا به نظر می‌رسه. انگار Fire HD 6 دقیقا همون نسخه کوچیک‌شده تبلت‌های قدیمی‌تر سری Fire هست.

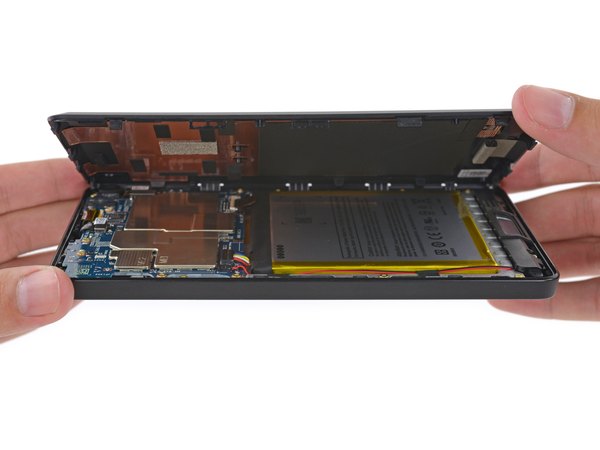

با اینکه ذاتا با یه دستگاه خیلی ساده طرفیم، اما آمازون حسابی فضای داخلی رو بهینه‌سازی کرده و تا جای ممکن قطعات رو کنار هم فشرده چیده.

تو نگاه اول به نظر می‌رسه که مادربرد، دوربین پشتی، باتری و اسپیکر خیلی راحت و بدون دردسر در دسترس هستن و می‌شه سریع اونا رو جدا کرد...

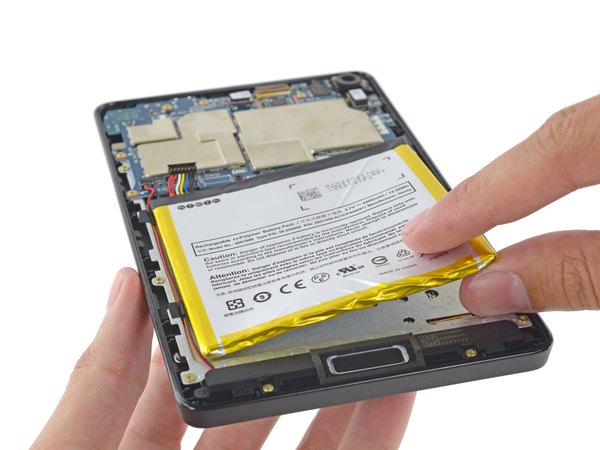

اما زهی خیال باطل! باتری با اینکه همون بالا نشسته و به نظر میاد راحت دربیاد، اما به این سادگی‌ها قصد جدا شدن از بدنه رو نداره.

ظاهرا آمازون نمی‌خواد دست از سر این چسب‌های وحشتناک و قوی برداره. این حجم از چسب زیر باتری واقعا کار رو سخت می‌کنه.

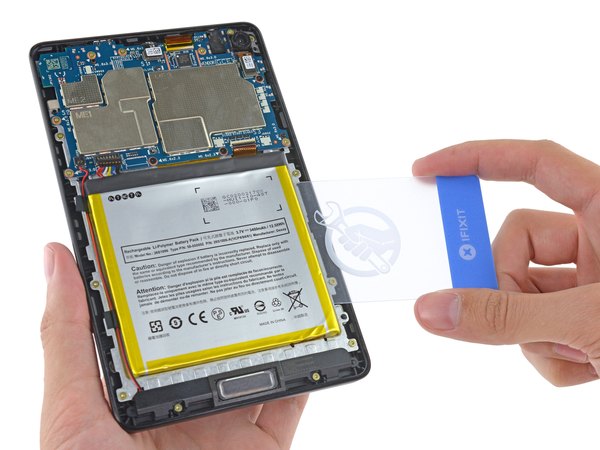

حتی با استفاده از یه کارت پلاستیکی هم مجبور شدیم زور زیادی بزنیم تا بالاخره باتری از سر جاش کنده بشه. این کار واقعا نیاز به احتیاط داره.

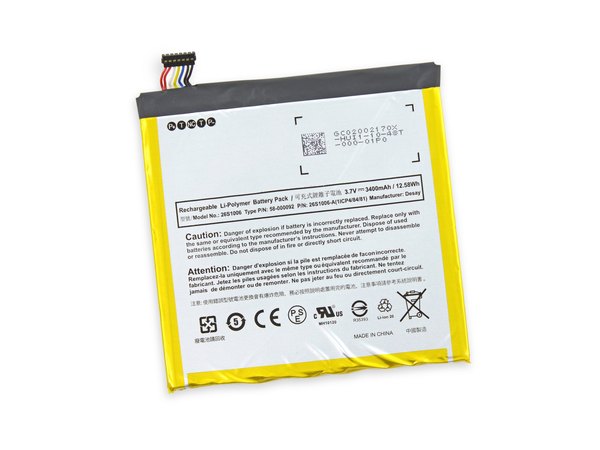

این باتری لیتیوم پلیمری با ولتاژ 3.7 ولت و ظرفیت 3400 میلی‌آمپر ساعت (12.6 وات‌ساعت)، حدود 60 گرم وزن داره؛ یعنی تقریبا یک‌پنجم وزن کل تبلت رو همین قطعه تشکیل داده.

شرکت سازنده ادعا می‌کنه که این باتری می‌تونه تا 8 ساعت کار مداوم رو جواب بده، اما خودشون هم هشدار دادن که این عدد ممکنه بسته به نوع استفاده تغییر کنه.

جالبه بدونی مدل‌های 7 اینچی مثل HDX باتری قدرتمندتر 17.29 وات‌ساعتی داشتن و حتی نسخه اولیه و 7 اینچی فایر هم یه باتری 16.28 وات‌ساعتی تو دلش جا داده بود.

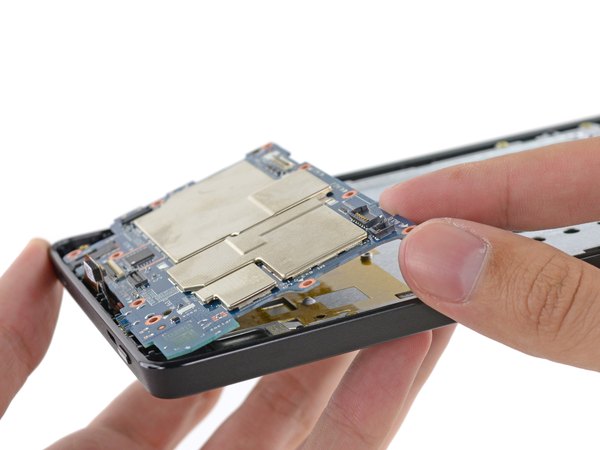

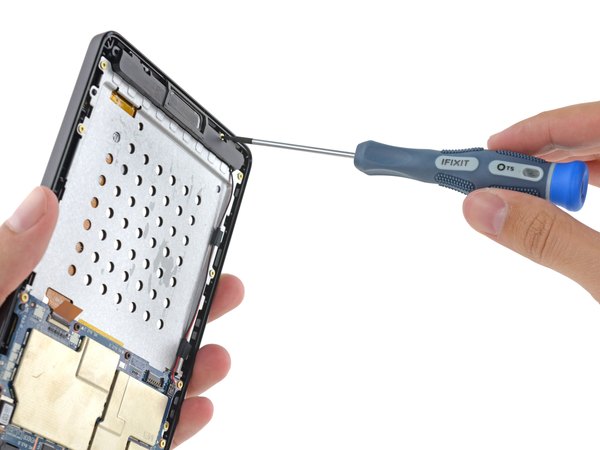

حالا که باتری رو با اون همه دردسر درآوردیم، بریم سراغ بقیه قطعات ماژولار. اسپیکر و دوربین پشتی رو بیرون میاریم و در نهایت مادربرد رو آزاد می‌کنیم.

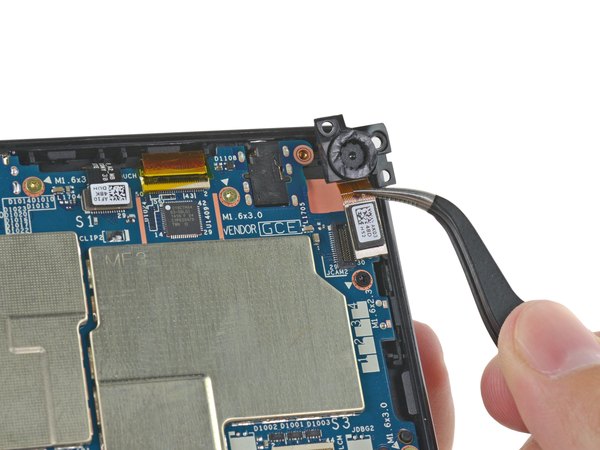

دوربین پشتی 2 مگاپیکسلی این تبلت، خب... فقط یه دوربینه! چیز خاصی برای گفتن نداره و نباید انتظار کیفیت فوق‌العاده‌ای ازش داشته باشی. شاید کیفیتش تو رو یاد عکس‌های گوشی‌های تاشو قدیمی بندازه، اما برای یه تبلت اقتصادی در همین حد هم کفایت می‌کنه.

البته آمازون ادعا کرده که همین دوربین کوچیک می‌تونه عکس‌های باکیفیت (حتی پانوراما و HDR) بگیره و ویدئوهای 1080p ثبت کنه!

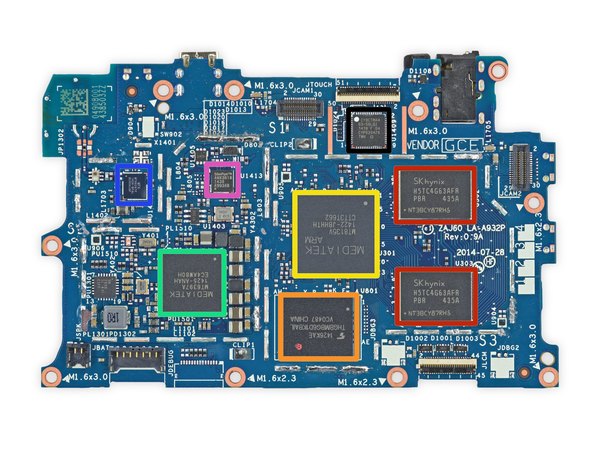

بریم سراغ مغز متفکر این تبلت. روی مادربرد، این آیسی‌ها هستن که موتور Kindle Fire HD 6 رو روشن نگه می‌دارن:

← حافظه رم 512 مگابایتی DDR3L ساخت SK Hynix (دو تا از این تراشه‌ها مجموعا یک گیگابایت رم رو تشکیل می‌دن)

← حافظه فلش 8 گیگابایتی e-MMC NAND ساخت توشیبا (Toshiba THGBMBG6D1KBAIL)

← پردازنده اصلی MediaTek MT8135 ولت

← آیسی MediaTek MT6397A

کنترلر وای‌فای و بلوتوث MediaTek MT6628TP

← آیسی ارتباطی SlimPort ANX3618

تراشه Cypress Semiconductor CY8CTMA4

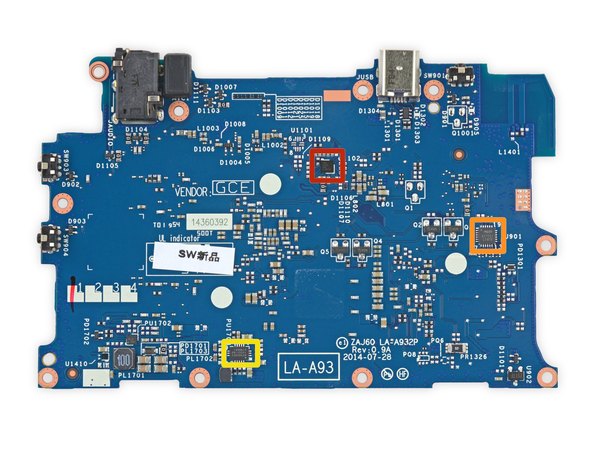

پشت مادربرد هم چندتا تراشه مهم دیگه جا خوش کردن:

← آمپلی‌فایر صوتی Maxim Integrated MAX97236 با قابلیت تشخیص جک هدفون

← قطعه با شناسه M651 X171C1 L146

← تراشه Novatek NT50357 1422-AD D7MN91

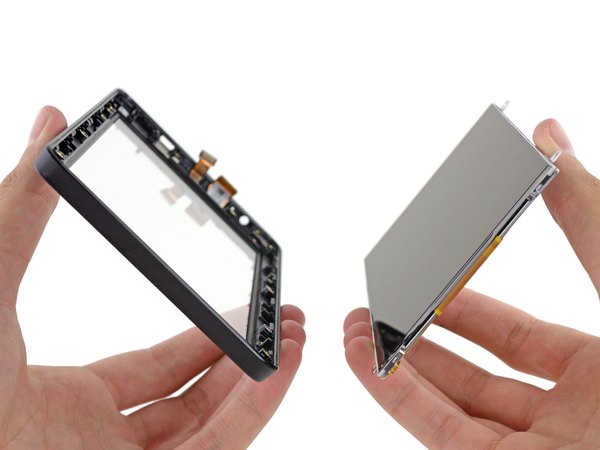

اینجا یه سوپرایز داریم! از چسب نوری خبری نیست. خیلی وقته تبلتی ندیده بودیم که شیشه و اجزای نمایشگرش به هم پرس (Fused) نشده باشن و بشه اونا رو جدا از هم بررسی کرد.

این نوع طراحی قطعا یه میراث از همون تبلت‌های اولیه سری Fire محسوب می‌شه که اینجا هم به کار رفته.

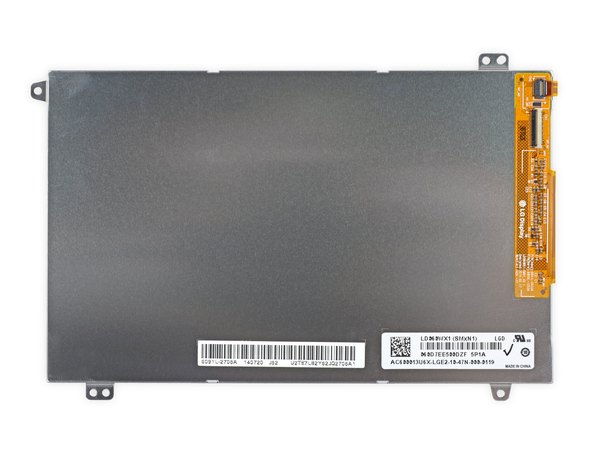

این نمایشگر 6 اینچی با رزولوشن 1280 در 800 پیکسل (252 پیکسل در هر اینچ) رو شرکت ال‌جی (LG Display) ساخته. مجموعه شیشه جلویی، دیجیتایزر (پنل تاچ) و همچنین دوربین سلفی رو به صورت یکپارچه تو خودش جا داده.

امتیاز تعمیرپذیری تبلت Kindle Fire HD 6: 8 از 10 (امتیاز 10 یعنی راحت‌ترین حالت تعمیر).

← قاب پشتی خیلی راحت باز می‌شه و دسترسی به قطعات داخلی رو بدون دردسر فراهم می‌کنه.

← تمام پیچ‌های استفاده شده داخل دستگاه از نوع تورکس T5 هستن؛ یعنی فقط با یه پیچ‌گوشتی استاندارد می‌تونی همه‌چیز رو باز کنی.

← طراحی ساده و امکانات محدود باعث شده تعداد قطعات کمتر باشه، در نتیجه موقع باز و بسته کردن کمتر سردرد می‌گیری.

← چسب باتری به‌شدت قوی‌تر از حد نیازه و همین موضوع، فرآیند درآوردن باتری رو سخت و حتی خطرناک کرده.

← پنل شیشه‌ای به فریم پلاستیکی جلویی متصل شده؛ این یعنی برای تعویض شیشه شکسته حتما به سشوار صنعتی یا هیتر نیازه (یا اینکه باید کل مجموعه رو با هم عوض کنی).

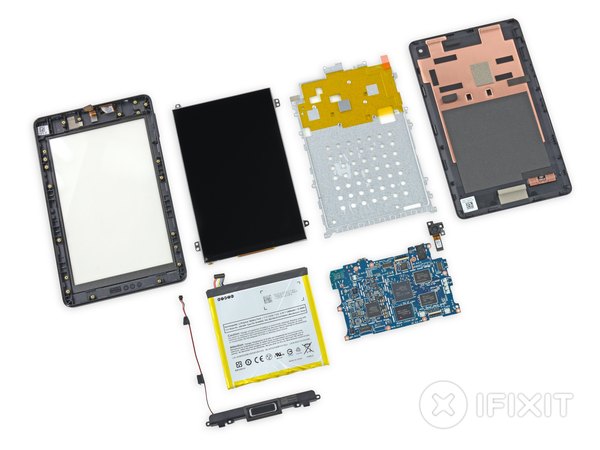

مشکل کمبود قطعات یدکی تو بازار برای خیلی از مدل‌های کیندل همیشه یه چالش بزرگ برای تعمیرکارها بوده؛ امیدواریم این مدل هم به اون سرنوشت دچار نشه. این کالبدشکافی هم به آخر رسید! دمت گرم که تا اینجا با تیم آیسی‌مدار همراه بودی. اگه این مطلب برات جالب بود، حتما لینک این صفحه رو برای دوستات بفرست و بقیه کالبدشکافی‌های اپلیکیشن رو هم از دست نده.
