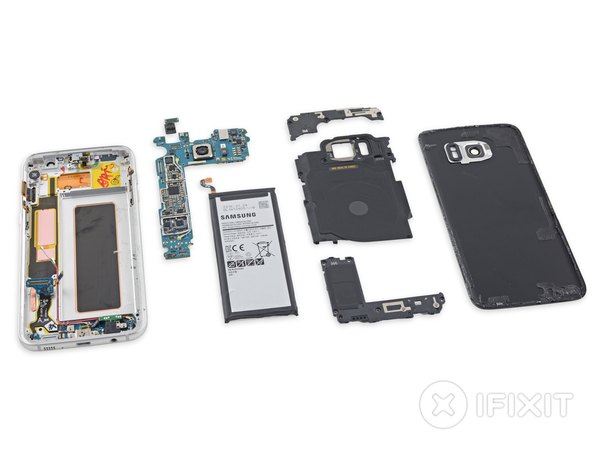

کالبدشکافی گلکسی S7 Edge سامسونگ: رازهای معماری خمیده و باتری قدرتمند

قبل از اینکه دل و روده گوشی را بیرون بریزیم، بیا نگاهی به مشخصات سخت‌افزاری آن بیندازیم. اگر این مشخصات برایت خیلی آشنا به نظر می‌رسند، دلیلش این است که این گوشی اشتراکات بسیار زیادی با برادر تخت خود یعنی نسخه معمولی S7 دارد:

← نمایشگر 5.5 اینچی Super AMOLED با لبه‌های خمیده (Dual Edge)، رزولوشن 2560 × 1440 و تراکم پیکسلی 534 ppi

← پردازنده Qualcomm Snapdragon 820 به همراه 4 گیگابایت حافظه رم و پردازنده گرافیکی Adreno 530

← دوربین اصلی 12 مگاپیکسلی با قابلیت فوکوس خودکار Dual Pixel و فیلم‌برداری 4 کیلواهم، در کنار دوربین سلفی 5 مگاپیکسلی

← حافظه داخلی 32 یا 64 گیگابایتی با پشتیبانی از کارت حافظه microSD (تا 200 گیگابایت فضای اضافه)

مقاومت کامل در برابر آب و گردوغبار با استاندارد IP68

سیستم‌عامل پیش‌فرض Android 6.0 Marshmallow

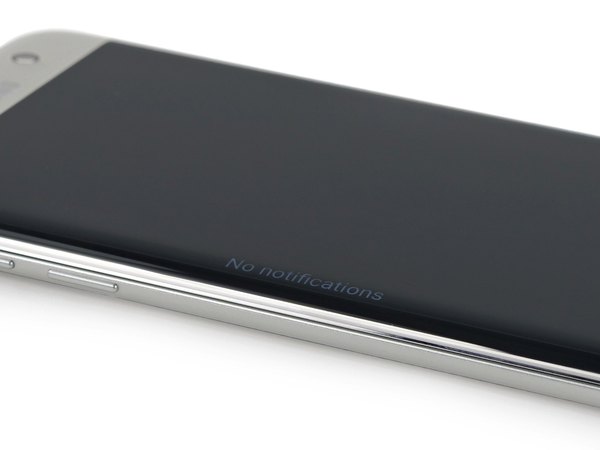

وقتی گوشی را روشن می‌کنیم، نمی‌توانیم در برابر تست کردن پنل نوتیفیکیشن لبه‌های خمیده مقاومت کنیم؛ این پنل OLED واقعا چشم‌نواز است.

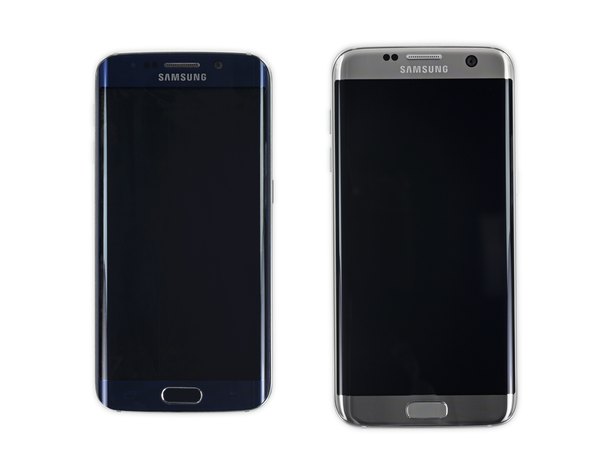

اگر این گوشی را با نسل قبلی یعنی گلکسی S6 Edge مقایسه کنیم، متوجه می‌شویم که ابعاد آن کمی بزرگ‌تر شده است. همچنین ویژگی‌های مهمی مثل درگاه کارت حافظه microSD و استاندارد ضدآب IP68 که در نسل قبل غایب بودند، حالا به S7 Edge اضافه شده‌اند.

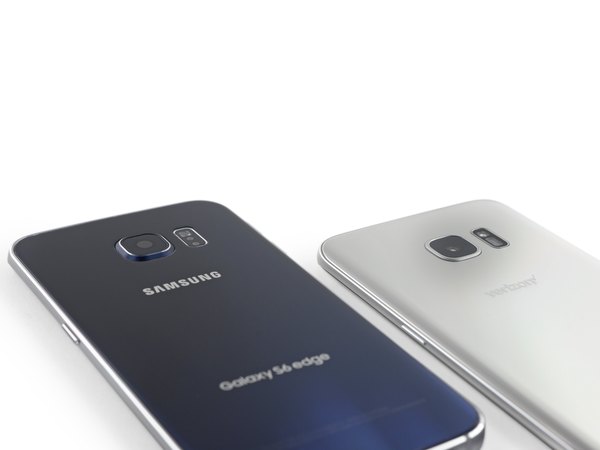

برآمدگی دوربین پشتی هم به شکل محسوسی کاهش پیدا کرده است. البته دلیل اصلی این اتفاق، افزایش 0.7 میلی‌متری ضخامت کلی بدنه گوشی است که باعث شده لنز دوربین هم‌سطح‌تر به نظر برسد.

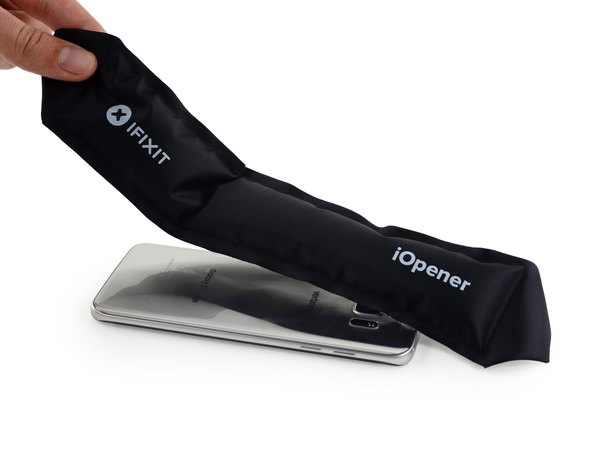

حالا وقت آن است که کیسه حرارتی را روی قاب پشتی قرار دهیم تا چسب‌های سرسخت سامسونگ کمی نرم شوند و اجازه ورود به ما بدهند.

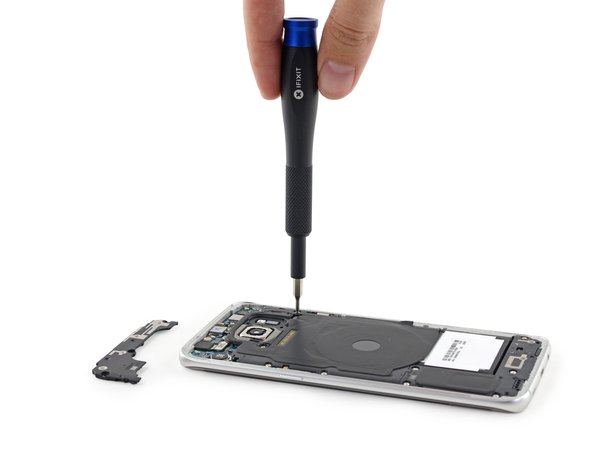

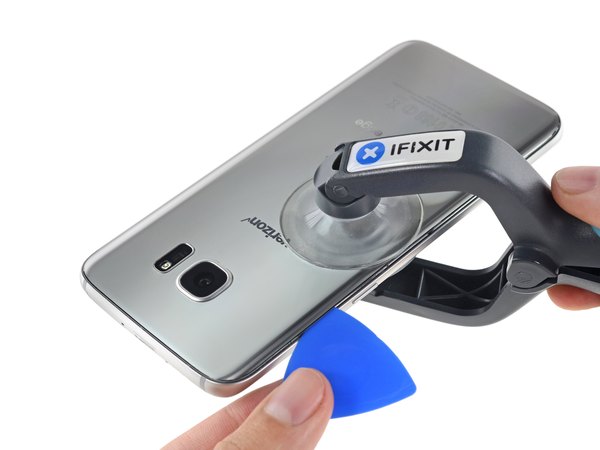

پروسه باز کردن این مدل دقیقا مشابه نسخه معمولی S7 است: بعد از اعمال حرارت کافی، با استفاده از ساکشن کاپ و پیک‌های پلاستیکی، به آرامی چسب‌های ضدآب و بسیار مقاوم دور لبه‌ها را برش می‌دهیم تا قاب شیشه‌ای جدا شود.

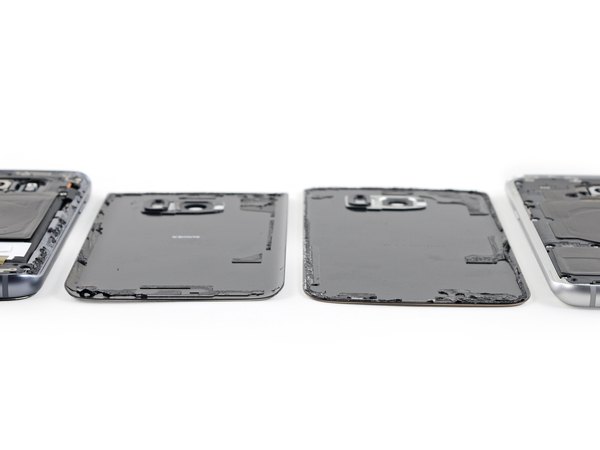

یادت هست روزگاری قاب‌های پشتی گوشی‌ها چقدر راحت با یک فشار انگشت باز می‌شدند؟ حالا استفاده از این حجم چسب، تعویض یک قاب شیشه‌ای شکسته را به چالشی پردردسر تبدیل کرده است. پس حسابی مراقب باش.

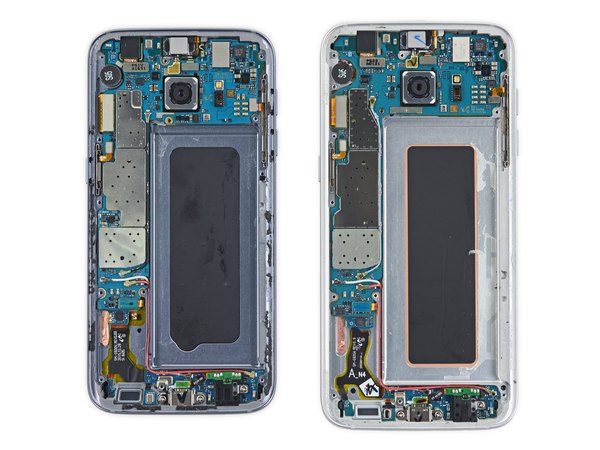

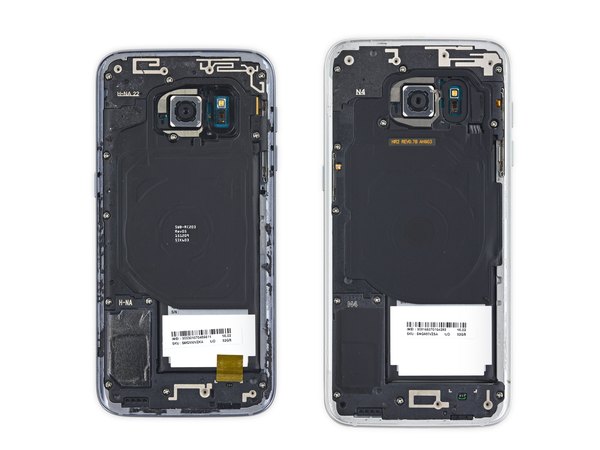

گلکسی S7 معمولی و S7 Edge را کنار هم قرار دادیم تا تفاوت‌ها و شباهت‌هایشان را دقیق‌تر بررسی کنیم. در داخل، هر دو دستگاه از دوربین، فلاش، چیدمان کلی قطعات و حتی محل قرارگیری آنتن‌های کاملا یکسانی استفاده می‌کنند (هرچند شکل خطوط آنتن کمی متفاوت است). اما با وجود این چیدمان داخلی مشابه، جالب است بدانی که قاب پشتی مدل Edge نسبت به برادر کوچکترش، انحنای بسیار کمتری دارد.

در واقع طراحی این دو گوشی مثل تصویر آینه است؛ گلکسی S7 معمولی در قاب پشتی خود دارای لبه‌های خمیده است تا در دست بهتر بنشیند، اما S7 Edge این خمیدگی را در پنل جلویی و نمایشگر خود دارد.

خبر خوب برای تعمیرکاران! برخلاف گلکسی S6 Edge که باتری‌اش زیر مادربرد گیر افتاده بود، در اینجا باتری بسیار در دسترس‌تر است و نیازی به باز کردن کل برد نداری.

به نظر می‌رسد استانداردسازی طراحی داخلی با نسخه معمولی S7، مزیت‌های خوبی برای تعمیرپذیری مدل Edge به همراه داشته است.

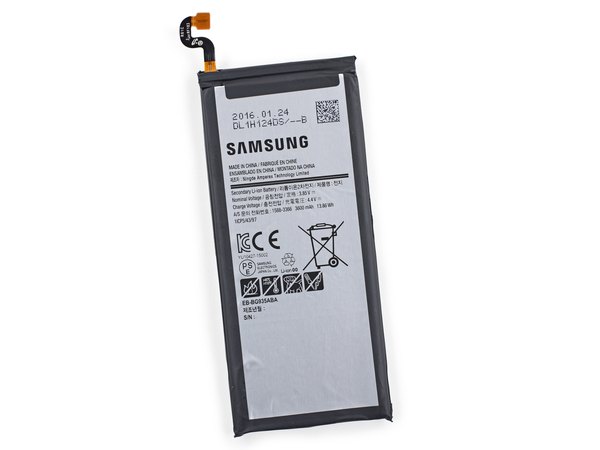

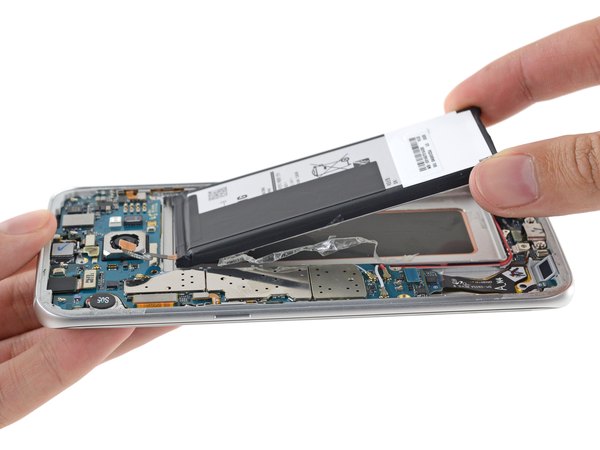

باتری غول‌پیکر این دستگاه را با ظرفیت 3600 میلی‌آمپرساعت (3.85 ولت و 13.86 وات‌ساعت) از جای خود خارج می‌کنیم. این باتری 20 درصد ظرفیت بیشتری نسبت به باتری S7 معمولی دارد. این یعنی سامسونگ با کمی ضخیم‌تر کردن و بزرگ‌تر کردن ابعاد مدل Edge، شارژدهی بسیار بهتری را به کاربر هدیه داده است که باعث می‌شود باتری در طولانی‌مدت کمتر فرسوده شود. یک ارتقای عالی که ارزش ابعاد بزرگ‌تر را دارد.

حالا در اعماق این هیولای خمیده هستیم، اما در مقایسه با برادر تخت خودش، همه‌چیز کاملا شبیه به هم به نظر می‌رسد.

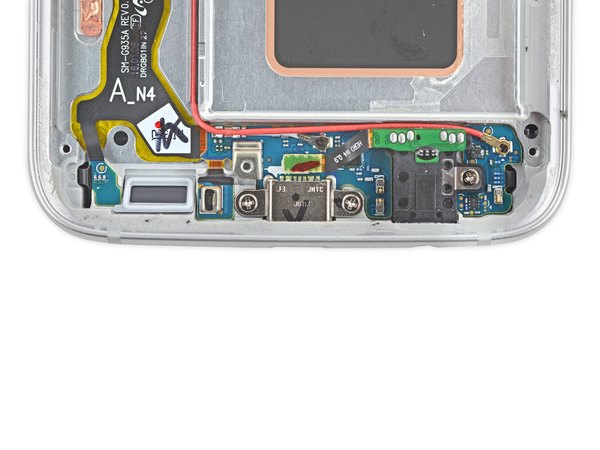

متأسفانه، این گوشی هم از همان طراحی آزاردهنده و پس‌رفت‌گونه استفاده کرده است: فلت‌های ال‌ای‌دی کلیدهای لمسی (بک و برنامه‌های اخیر) دور فریم میانی پیچیده‌اند و دقیقا زیر شیشه نمایشگر چسبانده شده‌اند. این یعنی به این زودی‌ها نمی‌توانیم برد ثانویه (ساب‌برد پایین گوشی) را بدون ریسک شکستن ال‌سی‌دی جدا کنیم.

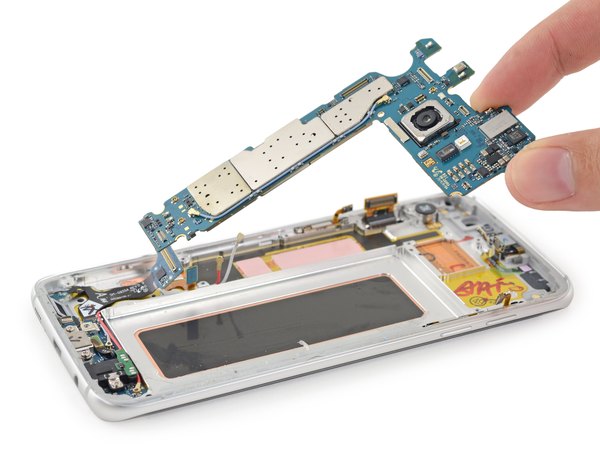

به هر حال، فعلا بی‌خیال برد پایین می‌شویم و مادربرد اصلی را بیرون می‌کشیم.

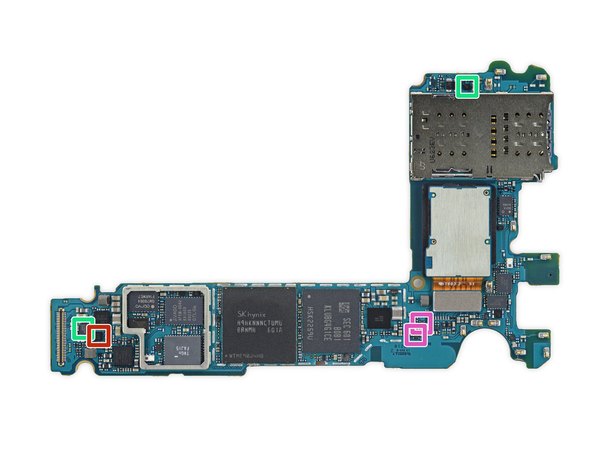

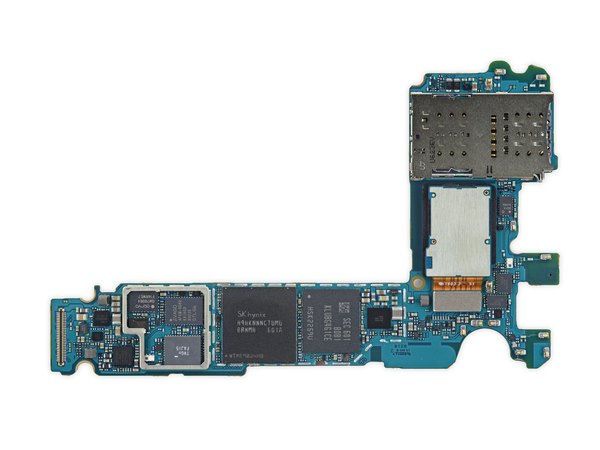

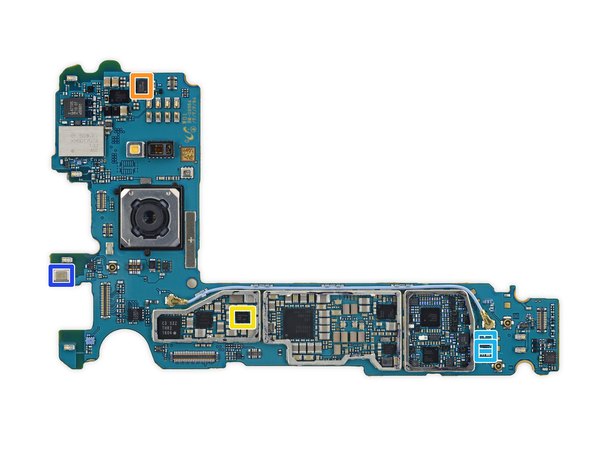

حالا نوبت به بررسی آیسی‌ها و سیلیکون‌خوانی می‌رسد. در سمت رویی مادربرد، تراشه‌های زیر را می‌بینیم:

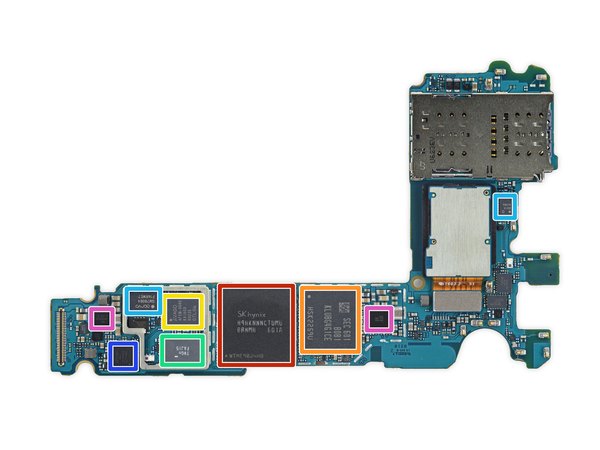

← حافظه رم 4 گیگابایتی LPDDR4 SDRAM ساخت SK Hynix که دقیقا روی پردازنده Qualcomm Snapdragon 820 قرار گرفته است (طراحی PoP)

← حافظه داخلی 32 گیگابایتی UFS 2.0 MLC ساخت سامسونگ

← ماژول چندبانده و چندحالته Avago AFEM-9040

← ماژول فرانت‌اند ساخت Murata FAJ15

ماژول فیوژن فرکانس رادیویی باند بالا و گیرنده دایورسیتی ساخت Qorvo

کدک صوتی Qualcomm WCD9335

← آیسی مدیریت تغذیه Maxim MAX77854 و آیسی تقویت‌کننده صدا MAX98506BEWV

با توجه به شباهت‌های بسیار زیاد چیدمان این برد با نسخه استاندارد S7، بررسی قطعات حس تکراری بودن دارد. در ادامه تراشه‌ها داریم:

← ماژول وای‌فای Murata KM5D17074 (که احتمالا فرستنده/گیرنده وای‌فای و بلوتوث Broadcom BCM4359 را در خود جای داده است)

← کنترلر NFC ساخت NXP Semiconductor مدل 67T05

← گیرنده توان شارژ بی‌سیم IDT P9221

← آیسی‌های مدیریت تغذیه (PMIC) کوالکام مدل‌های PM8996 و PM8004

ردیاب پوششی سیگنال ساخت کوالکام

فرستنده و گیرنده‌های فرکانس رادیویی کوالکام

← پردازنده تصویر سامسونگ C3 و آیسی مدیریت تغذیه S2MPB02 سامسونگ

بخش دوم بررسی آیسی‌های روی مادربرد:

← پردازنده سیگنال‌های صوتی ساخت DSP Group

← درایور کنترل بازخورد لرزشی (هپتیک) Zinitix ZF115N

← آیسی مدیریت تغذیه فرعی Maxim Integrated MAX77838EWO

← سوئیچ محافظت در برابر اضافه ولتاژ ETEK ET9529 و سوئیچ کنترل بار محافظ در برابر ولتاژ و جریان ON Semiconductor FPF2495B

رگولاتورهای LDO مدل‌های AP7346D-3318FS6-7 و AP7340D-18FS4-7 ساخت Diodes Incorporated

میکروفون سطحی MEMS ساخت Knowles

← مقایسه‌گر NXP Semiconductor NCX2200 و سوئیچ باس Toshiba TC7SBD385FU

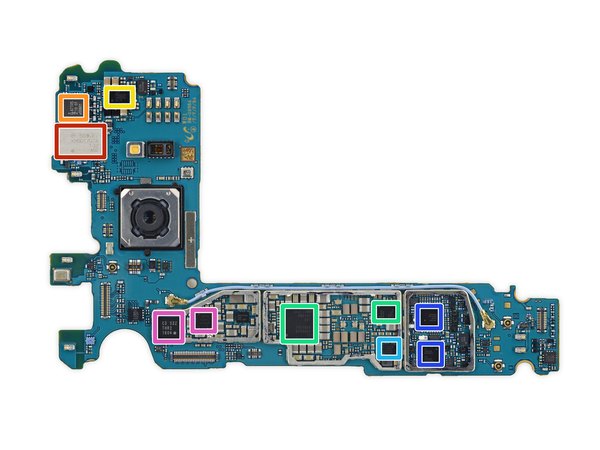

بخش سوم، بررسی آیسی‌های تقویت سیگنال و سوئیچ‌ها:

← گیرنده رادیو FM ساخت RDA Microelectronics مدل RDA6213N

← ماژول‌های سوئیچ آنتن TDK مدل‌های D5275 و D5287

← دوبلکسر تقویت‌کننده توان Qorvo TQF6260

← تقویت‌کننده کم‌نویز سیستم‌های مسیریابی (GPS و غیره) ساخت NXP مدل BGU8103

تقویت‌کننده‌های کم‌نویز شبکه LTE ساخت NXP مدل‌های BGS8H2، BGS8L2 و BGS8M2

سوئیچ آنتن DPDT ساخت Infineon مدل BGSX22GN10 و یک تراشه مشابه دیگر

← سوئیچ‌های فرکانس رادیویی SPDT ساخت Infineon مدل‌های BGS12PL6 و BGS12SN6 به همراه چند سوئیچ دیگر

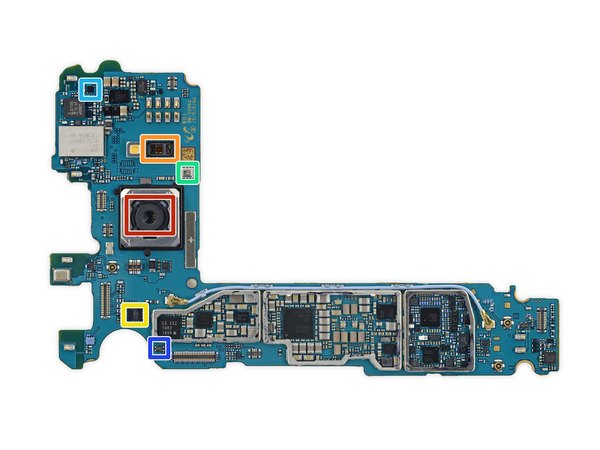

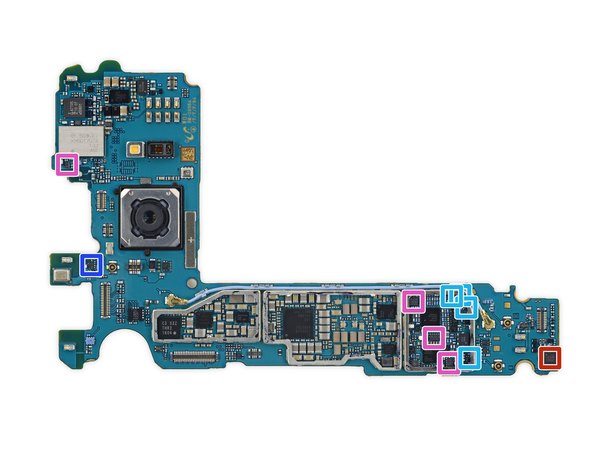

بخش چهارم که مربوط به سنسورهای کلیدی دستگاه است:

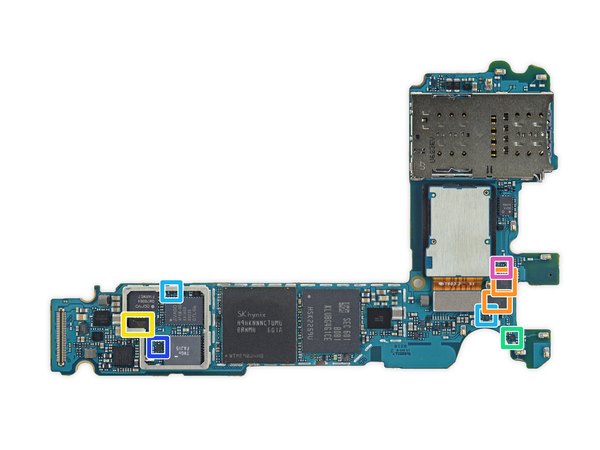

← سنسور تصویر 12 مگاپیکسلی دوربین اصلی Sony IMX260

← سنسور ضربان قلب و سنجش اکسیژن خون ساخت Maxim Integrated مدل MAX86902

← شتاب‌سنج و ژیروسکوپ 3 محوره STMicroelectronics LSM6DS3

← سنسور فشار (فشارسنج) Bosch Sensortec BMP280

قطب‌نمای الکترونیکی 3 محوره AKM Semiconductor AK09911

سنسور اثر هال ساخت ABLIC, Inc (برای تشخیص باز و بسته شدن کاورهای هوشمند)

آها، یک نکته جالب دیگر که باید بررسی کنیم. داستان سیستم خنک‌کننده مایع که خیلی درباره‌اش تبلیغ می‌شد چه بود؟ در واقع آنقدرها هم که به نظر می‌رسید چیز عجیب و غریبی نیست.

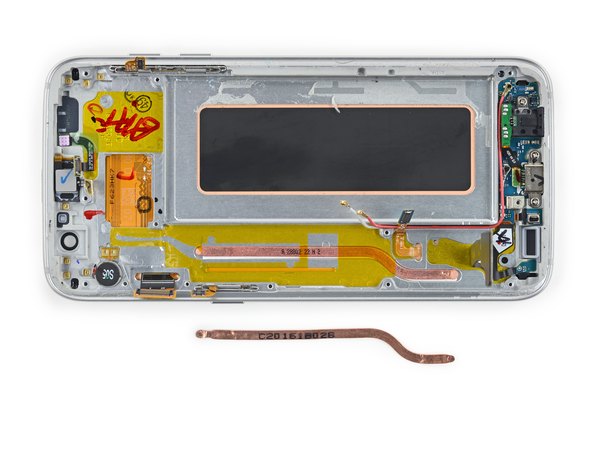

لوله ناقل حرارت (Heat Pipe) بسیار کوچکی که در S7 Edge پیدا کردیم، دقیقا مشابه همان لوله‌ای است که در نسخه معمولی S7 دیدیم. این لوله مسی ظریف با استفاده از مقدار بسیار کمی مایع، حرارت پردازنده را به فریم فلزی دستگاه منتقل می‌کند تا گوشی در حین کارهای سنگین مثل بازی‌های واقعیت مجازی (Gear VR) کمتر داغ شود.

امتیاز تعمیرپذیری گلکسی S7 Edge سامسونگ: 3 از 10 (عدد 10 به معنی آسان‌ترین حالت تعمیر است).

← بسیاری از قطعات داخلی به‌صورت ماژولار طراحی شده‌اند و می‌توانی آن‌ها را مستقل از هم تعویض کنی.

← برخلاف نسل قبلی، باتری بدون نیاز به باز کردن مادربرد در دسترس است؛ اما چسب‌های فوق‌العاده قوی و گیر افتادن زیر قاب شیشه‌ای، تعویض آن را سخت‌تر از حد معمول کرده‌اند.

← برای تعویض سوکت شارژ (پورت USB)، مجبوری ال‌سی‌دی را جدا کنی که به احتمال خیلی زیاد منجر به شکستن نمایشگر می‌شود.

← وجود شیشه در قاب جلو و عقب یعنی ریسک شکستگی دوبرابر است. از طرفی، چسب‌های صنعتی به کار رفته برای ضدآب کردن، ورود به دستگاه را به یک چالش بزرگ تبدیل کرده‌اند.

← تعویض شیشه رویی بدون آسیب رساندن به پنل حساس OLED تقریبا برای بیشتر تعمیرکاران غیرممکن است.
