کالبدشکافی آیفون 3GS: کندوکاو در معماری پردازنده ارتقایافته و چیدمان قطعات

بالاخره آیفون 3GS رسید دستمون! این بار برای پیدا کردنش لازم نبود مثل نسل قبلی کل دنیا رو بگردیم، خیلی راحت‌تر از چیزی که فکر می‌کردیم به دستمون رسید.

البته برای اینکه بتونیم تو اولین روزهای عرضه این گوشی رو برای کالبدشکافی روی میز داشته باشیم، یه مسیر طولانی و پرماجرا طی شد تا بالاخره به دستمون رسید.

اپل ادعا می‌کنه که آیفون 3GS تا دو برابر سریع‌تر از نسل قبلیشه. شایعات می‌گن یه پردازنده 600 مگاهرتزی تو دلشه که 50 درصد از 3G سریع‌تره. به‌زودی خودمون متوجه می‌شیم که دلیل این سرعت بالا دقیقا چیه.

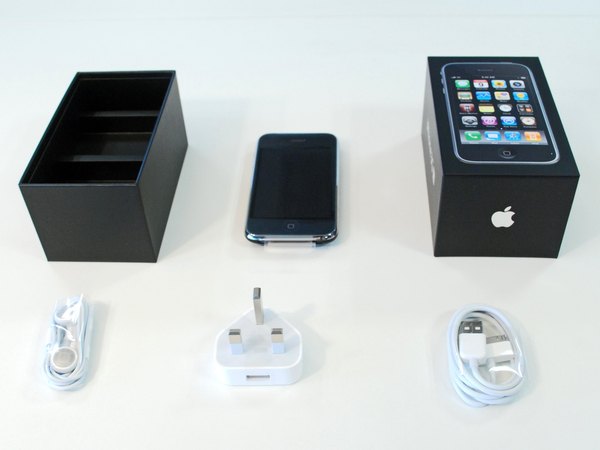

نمی‌خوایم با جعبه‌گشایی‌های طولانی و خسته‌کننده سرت رو درد بیاریم، چون تو ظاهر جعبه و محتویاتش چیز خیلی جدیدی نیست. اصلا کدوم یکی 3GS هست؟ از بیرون که دقیقا کپ هم هستن!

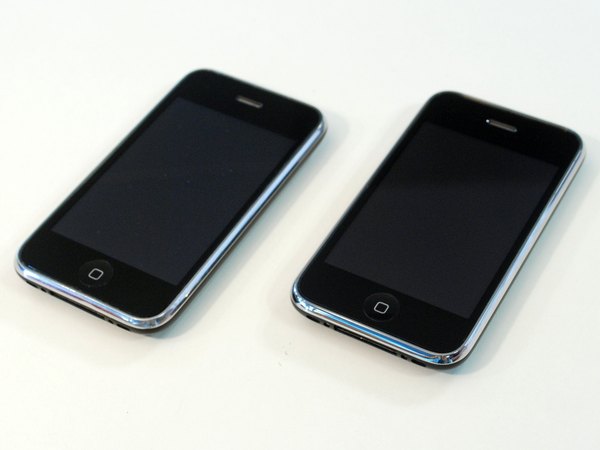

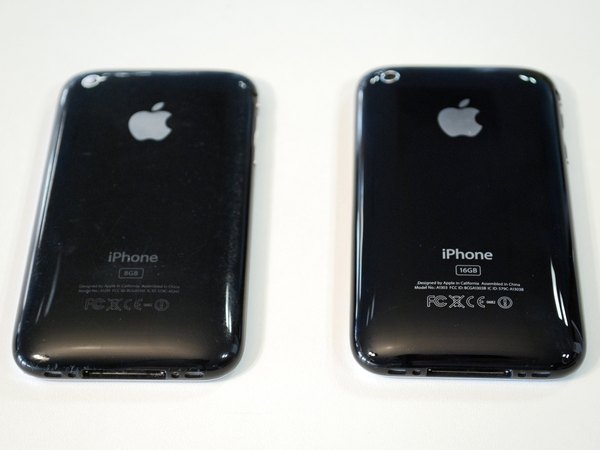

اپل تشخیص این دو نسل رو از روی ظاهر خیلی سخت کرده، چون پشت جفتشون فقط نوشته "iPhone". اما اگه به شماره مدل ریز پشت گوشی دقت کنی، مدل 3G با شماره A1241 و مدل 3GS با شماره A1303 مشخص شده.

باز کردن نسل اول آیفون واقعا یه کابوس بود، اما انتظار داریم 3GS (مثل همون 3G) خیلی راحت‌تر و تعمیرپذیرتر باشه. وجود دو تا پیچ در لبه پایینی گوشی، یه نشونه خوب برای باز شدن بی‌دردسرشه.

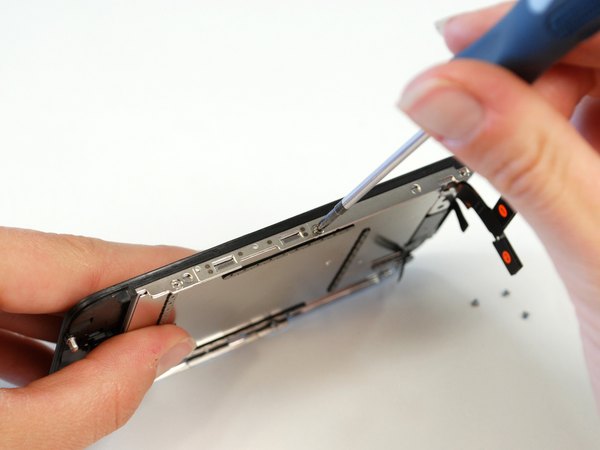

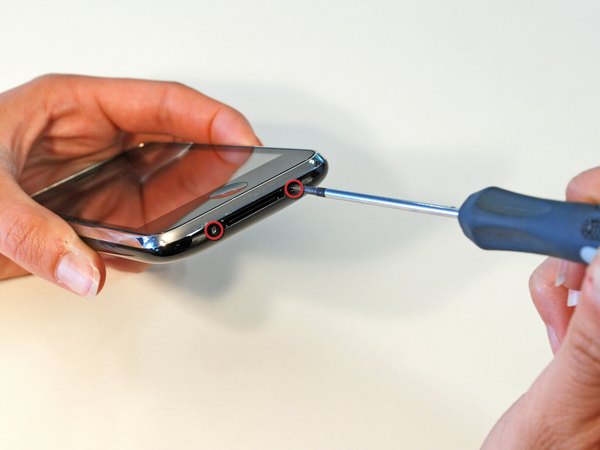

← با یه پیچ‌گوشتی چهارسو #00، اون دو تا پیچ پایین رو به‌دقت باز کن.

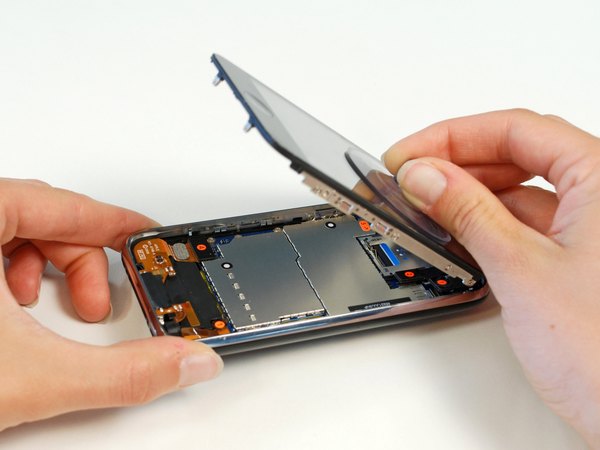

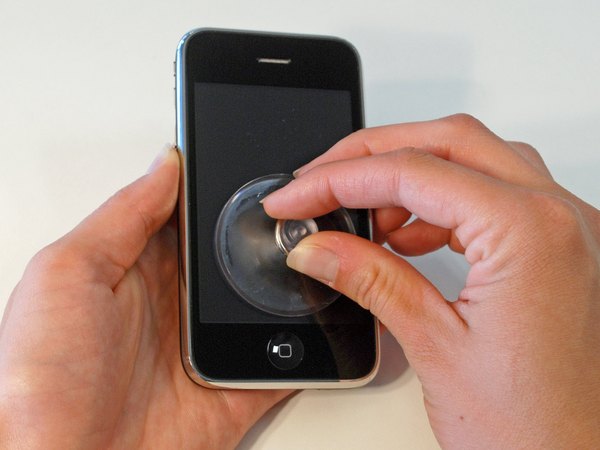

اینجاست که یه ساکشن کاپ (مکنده) کوچیک می‌تونه بهترین دوستت باشه تا پنل رو به‌راحتی بلند کنی. البته اگه مکنده‌های بزرگ‌تر هم دم دستت باشه کارت رو راه میندازه.

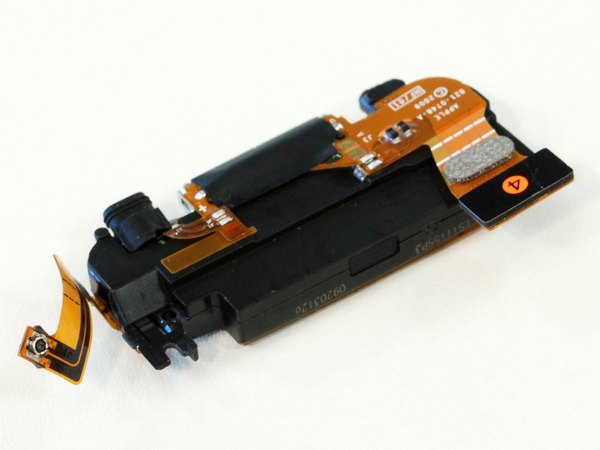

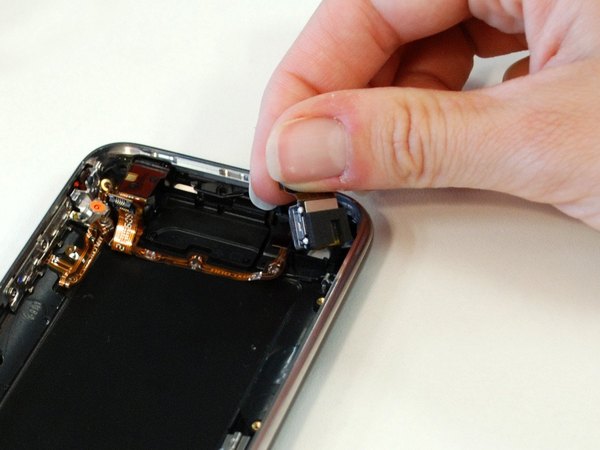

تو آیفون 3GS تعداد کانکتورهای فلت شده هفت تا، در حالی که تو نسل قبلی شش تا بود. کانکتور شماره هفت دقیقا تو گوشه پایین سمت راست و درست بالای سوکت شارژ قرار گرفته.

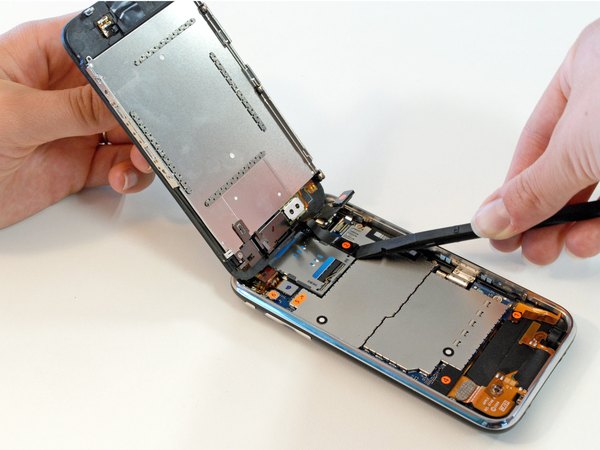

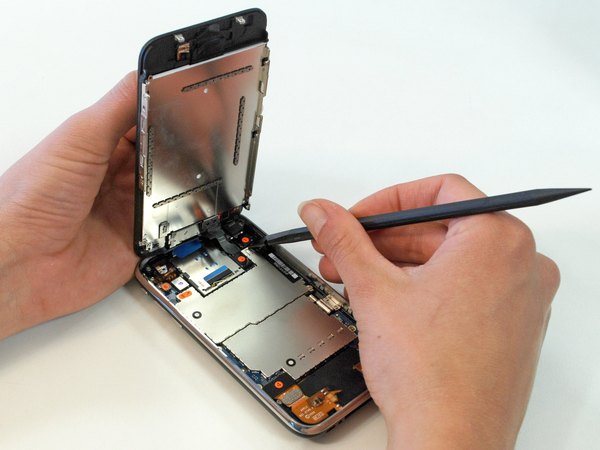

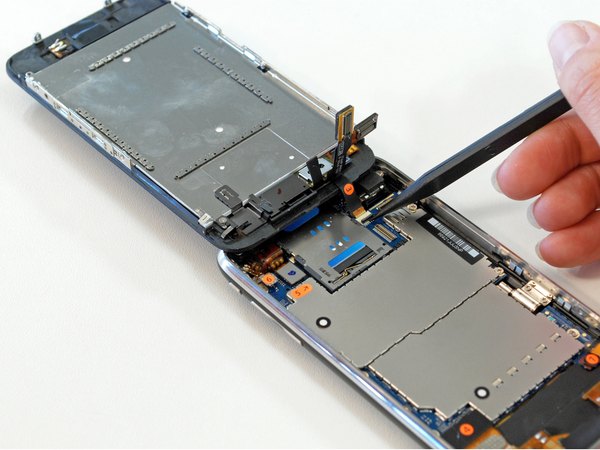

سه تا فلت اصلی هستن که مجموعه ال‌سی‌دی و تاچ رو به مادربرد متصل می‌کنن. جدا کردنشون خیلی راحته و به‌ترتیب انجام می‌شه.

← شماره 1: فلت پنل LCD

← شماره 2: فلت تاچ (دیجیتایزر)

← شماره 3: فلت اسپیکر مکالمه

خیلی مشتاق بودیم دوربین ارتقایافته 3 مگاپیکسلی 3GS رو ببینیم. کیفیت عکس‌ها نسبت به 3G خیلی بهتر شده، فوکوس ماکرو تا فاصله 5 سانتی‌متری جواب می‌ده و تنظیم نور موقع انتخاب نقطه فوکوس خیلی سریع‌تر انجام می‌شه.

خوشبختانه مثل نسل‌های قبلی، ماژول دوربین یه قطعه کاملا مجزاست؛ پس اگه لازم باشه برای مسائل امنیتی یا تعمیرات درش بیاری، خیلی راحت می‌تونی این کار رو بکنی.

تو تصاویر مقایسه‌ای بالا، عکس‌های سمت چپ مربوط به دوربین 3G و عکس‌های سمت راست برای دوربین 3GS هستن تا تفاوت کیفیت رو بهتر درک کنی.

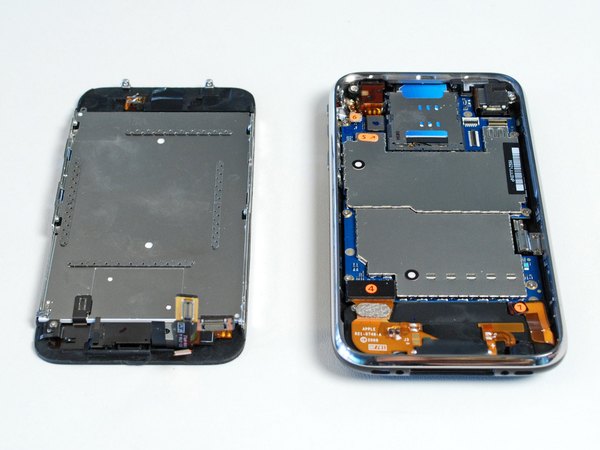

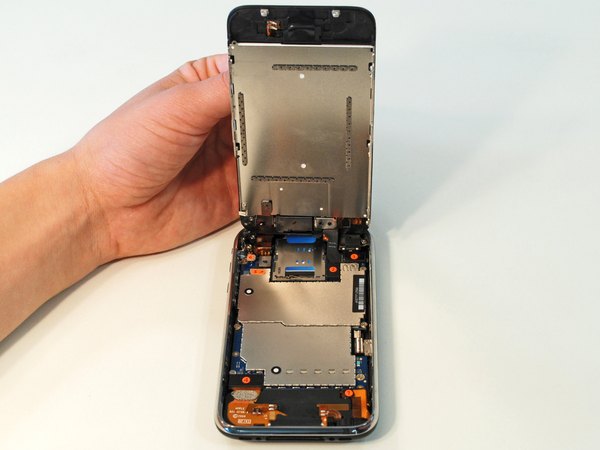

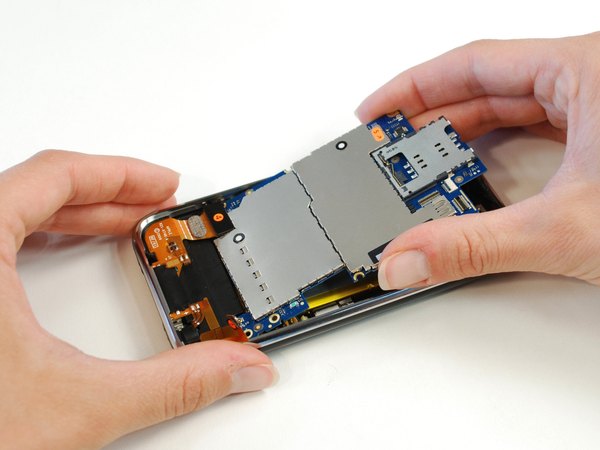

خب، اینم از دو نیمه جداشده آیفون ما. تمام آیسی‌ها و قطعات مهم روی مادربرد، زیر دو تا شیلد فلزی بزرگ ضد امواج (EMI) مخفی شدن. کمی جلوتر این شیلدها رو هم برمی‌داریم تا زیرشون رو ببینیم.

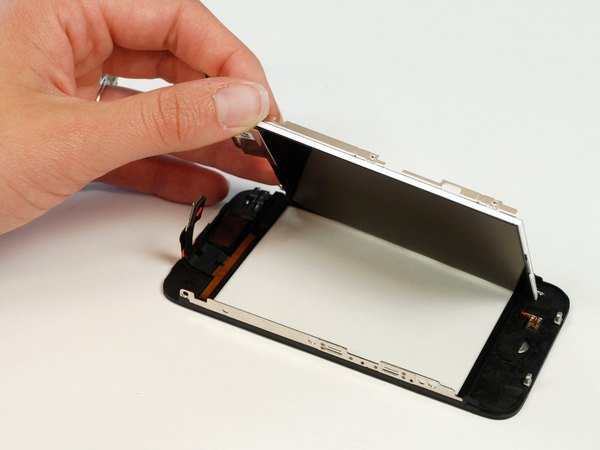

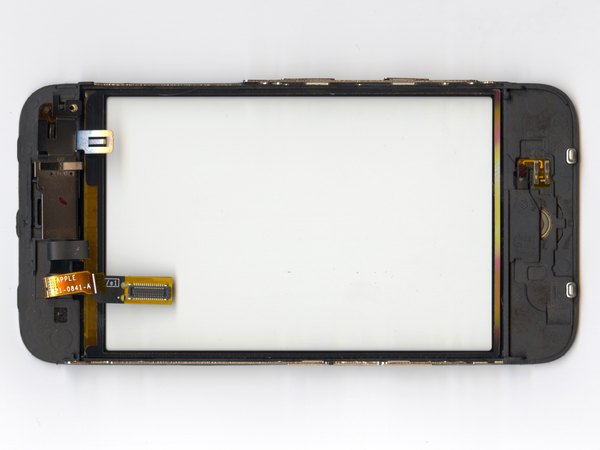

درست مثل آیفون 3G، تعویض ال‌سی‌دی کار سختی نیست. کافیه 6 تا پیچ رو باز کنی تا پنل نمایشگر به‌راحتی از جاش دربیاد. معمولا تو این گوشی‌ها خرابی و شکستگی شیشه تاچ خیلی بیشتر از خود ال‌سی‌دی پیش میاد. جدا کردن تاچ یه کم دردسر بیشتری داره و باید حتما از سشوار صنعتی یا هیتر برای نرم کردن چسب‌ها استفاده کنی.

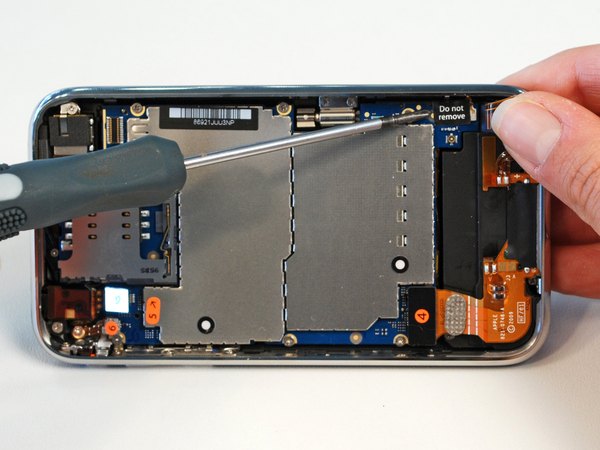

می‌رسیم به همون برچسب معروف "Do not remove" (جدا نکنید) که روی یکی از پیچ‌هاست. این برچسب قبلا نتونست جلوی ما رو بگیره، قطعا الان هم نمی‌تونه مانع کالبدشکافی ما بشه!

حالا مادربرد رو به‌طور کامل بیرون میاریم. مثل نسل قبل، یه برد یکپارچه و بزرگ داریم که تمام قطعات اصلی روش سوار شدن.

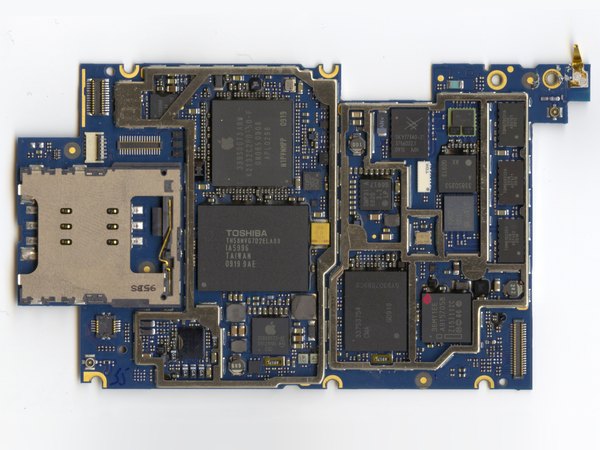

اینم از مادربرد اصلی؛ کلی قطعه و آیسی رو تو این فضای کوچیک جا دادن. اون تراشه‌ای که لوگوی اپل روش حک شده، در واقع همون پردازنده اصلی ساخت سامسونگ با معماری ARM هست. حافظه فلش 16 گیگابایتی ساخت توشیبا حالا به قسمت جلوی برد و دقیقا زیر پردازنده سامسونگ منتقل شده.

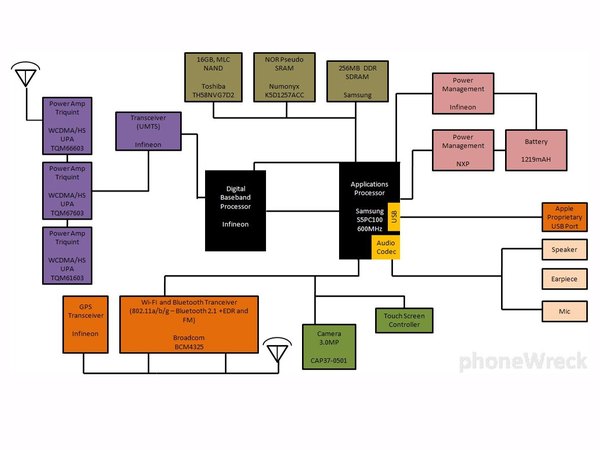

دیاگرام قطعات نشون می‌ده که هر تراشه با چه دقتی جانمایی شده. بررسی دقیق این آیسی‌ها ثابت می‌کنه که اپل چطور از هر میلی‌متر فضا برای ارتقای قدرت پردازشی این گوشی استفاده کرده تا به همون سرعت دوبرابری برسه.

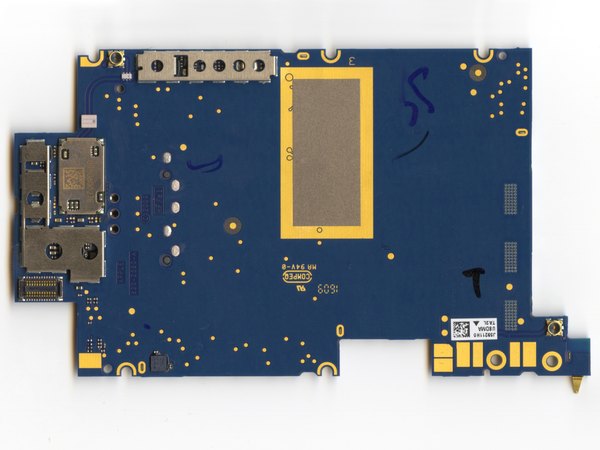

اینم از سمت دیگه مادربرد. می‌تونی پدهای اتصال باتری رو تو گوشه پایین سمت راست ببینی. خوشبختانه اپل بازم لطف کرده و باتری رو مستقیم به برد لحیم نکرده که این خبر خوبی برای تعمیرکارهاست.

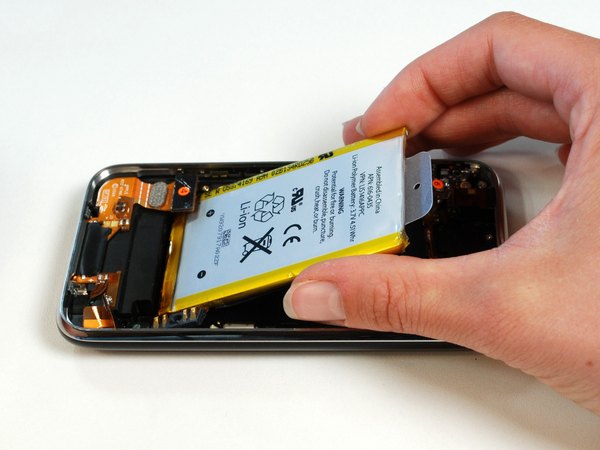

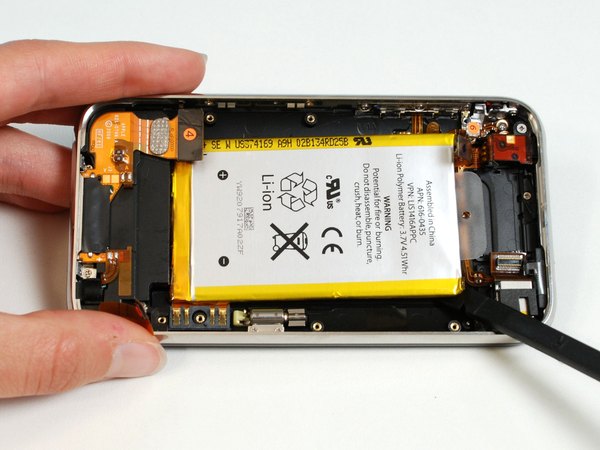

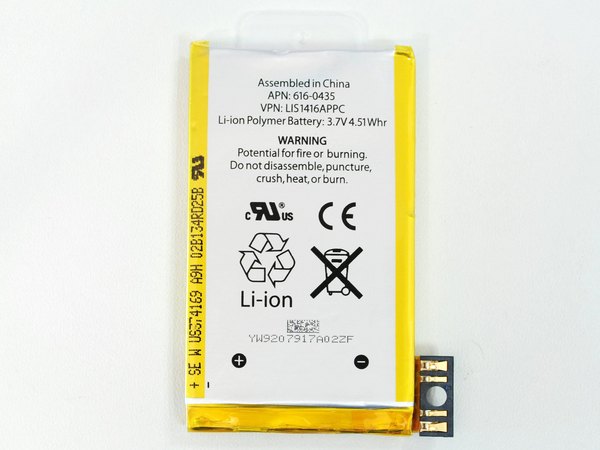

اپل قول داده بود که عمر باتری تو 3GS بهتر بشه. روی این باتری مشخصات 3.7 ولت و 4.51 وات‌ساعت درج شده. این یعنی ظرفیت باتری حدود 1219 میلی‌آمپر ساعته، در حالی که تو نسل قبلی 1150 میلی‌آمپر ساعت بود. در واقع فقط یه افزایش 6 درصدی تو ظرفیت داشتیم.

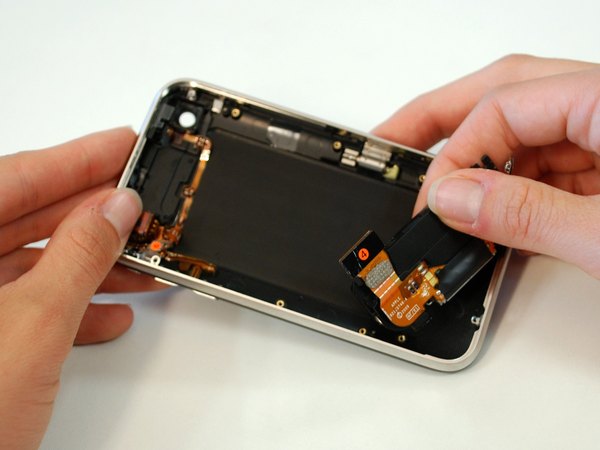

قابلیت فیلم‌برداری چیزی بود که مدت‌ها منتظرش بودیم و بالاخره تو 3GS اضافه شد. این گوشی می‌تونه با رزولوشن 640x480 و سرعت 30 فریم بر ثانیه ویدئو ضبط کنه. کیفیت ویدئوها قابل قبوله، هرچند شگفت‌انگیز نیست. اما برای زمان خودش یه ارتقای عالی محسوب می‌شد.

آیفون 3GS قابلیت کنترل صوتی (Voice Control) رو هم معرفی کرد. مشخص نیست چرا این ویژگی به‌صورت نرم‌افزاری برای نسل‌های قبلی عرضه نشد. شاید تشخیص صدا نیاز به میکروفون قوی‌تر یا پردازنده بهتری داشته، یا شایدم اپل فقط می‌خواسته یه ویژگی انحصاری برای فروش بیشتر 3GS داشته باشه!

کار کردن با سیستم کنترل صوتی تو روزهای اول خیلی جالب بود. بررسی‌ها نشون می‌داد که تشخیص زبان‌ها و لهجه‌های مختلف با دقت بالایی انجام می‌شه، اما برای رسیدن به بهترین نتیجه باید دقیقا همون کلمات کلیدی و لهجه استاندارد رو به کار می‌بردی، وگرنه گوشی متوجه منظورت نمی‌شد!

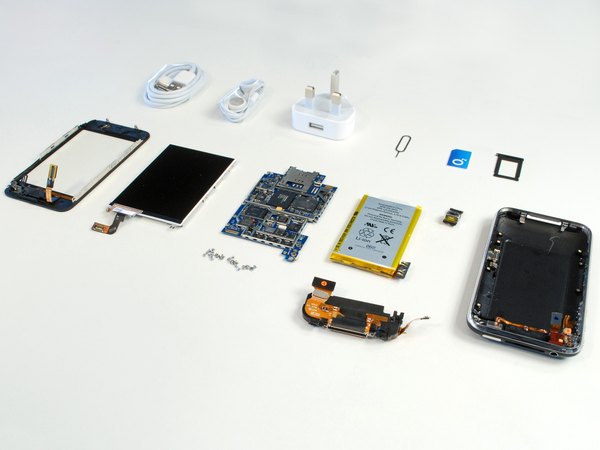

اینم از تمام قطعات آیفون 3GS که به‌طور کامل باز شدن. با ما همراه باش تا تو بررسی‌های بعدی عمیق‌تر به این قطعات نگاه کنیم.

به پایان یکی دیگه از ماجراجویی‌های فنی در آیسی‌مدار رسیدیم. کالبدشکافی آیفون 3GS نشون داد که اپل چطور با هوشمندی، معماری داخلی رو بهینه‌تر کرده. اگه بخوایم به تعمیرپذیری این گوشی نمره بدیم، امتیاز 7 از 10 براش منصفانه‌ست (10 یعنی راحت‌ترین حالت تعمیر).

← ال‌سی‌دی و شیشه جلویی به هم پرس نشدن و می‌تونی هر کدوم رو جداگانه تعویض کنی.

← تو کل گوشی فقط از پیچ‌های استاندارد چهارسو استفاده شده که باز کردنش رو خیلی راحت می‌کنه.

← باتری زیر مادربرد دفن شده و برای رسیدن بهش باید کل قطعات رو باز کنی که کار رو سخت می‌کنه. امیدواریم از خوندن این مقاله لذت برده باشی؛ حتما این مطلب رو برای بقیه دوستای عاشق تکنولوژی و سخت‌افزارت هم بفرست!
