کالبدشکافی گلکسی S8 سامسونگ؛ سفر به درون پرچم‌دار خوش‌دست و شیشه‌ای

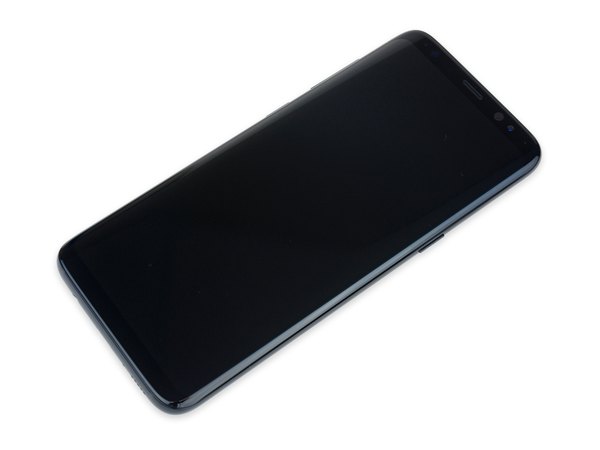

به نظر می‌رسه سامسونگ تمام تلاشش رو کرده تا فارغ از اندازه صفحه‌نمایش، یه تجربه کاربری فوق‌العاده و یکسان رو بهت بده. بیایید قبل از دست به آچار شدن، یه مرور سریع روی مشخصات اصلی گلکسی S8 داشته باشیم:

← نمایشگر 5.8 اینچی Super AMOLED با لبه‌های خمیده، رزولوشن 2960 در 1440 و تراکم پیکسلی چشمگیر 570 پیکسل بر اینچ.

← پردازنده قدرتمند Qualcomm Snapdragon 835 (یا Exynos 8895) که با 4 گیگابایت رم همراه شده.

← دوربین اصلی 12 مگاپیکسلی با فوکوس خودکار دوال‌پیکسل و فیلم‌برداری 4 کیلواهم، در کنار یه دوربین سلفی 8 مگاپیکسلی.

← 64 گیگابایت حافظه داخلی که می‌تونی با کارت MicroSD اونو تا 256 گیگابایت دیگه هم ارتقا بدی.

استاندارد IP68 برای مقاومت کامل در برابر آب و گردوغبار.

و سیستم‌عاملی که بر پایه اندروید 7.0 نوقا اجرا می‌شه.

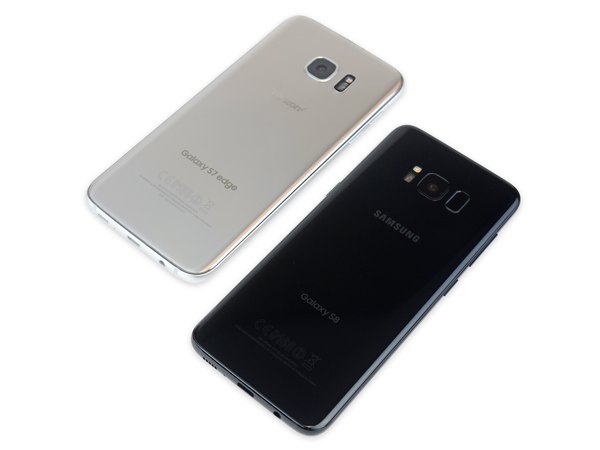

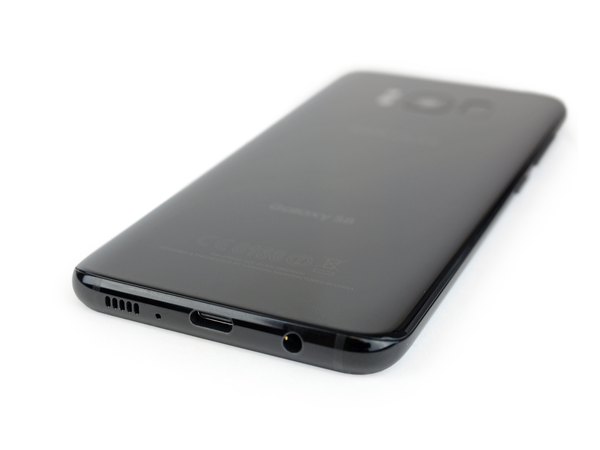

اگه ابعاد کوچیک‌تر رو فاکتور بگیریم، گلکسی S8 از نظر ظاهری دقیقا کپی برادر بزرگترش یعنی S8 پلاس طراحی شده. بیا امکانات بیرونیش رو بررسی کنیم: پنجره خروجی اسپیکر و سوراخ میکروفون که تو لبه پایینی جا خوش کردن. پورت شارژ مدرن USB-C در کنار جک 3.5 میلی‌متری هدفون (که خوشبختانه سامسونگ تو این مدل هنوز حذفش نکرده). مجموعه سنسور ضربان قلب و فلش دوربین. لنز دوربین اصلی در قاب پشتی.

و البته سنسور اثر انگشت که جاش تغییر کرده. در مجموع، طراحی این گوشی یه تکامل منطقی و ایمن نسبت به S7 Edge به حساب میاد؛ تناسبات، محل قرارگیری سنسورها و دوربین خیلی شبیه به همون فرمول موفقه.

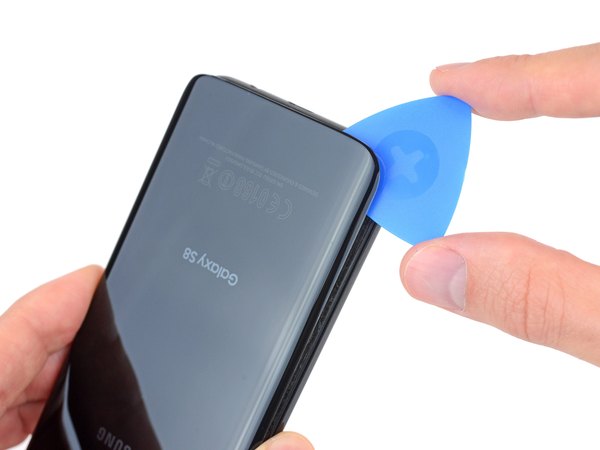

سامسونگ باز هم سراغ طراحی بدنه "شیشه روی شیشه" رفته که کار ما رو برای کالبدشکافی حسابی سخت می‌کنه. اول از همه باید با آی‌اوپنر حسابی به قاب پشتی حرارت بدیم تا چسب‌ها نرم بشن و بعد با پیک‌های پلاستیکی سعی کنیم یه درز کوچیک باز کنیم.

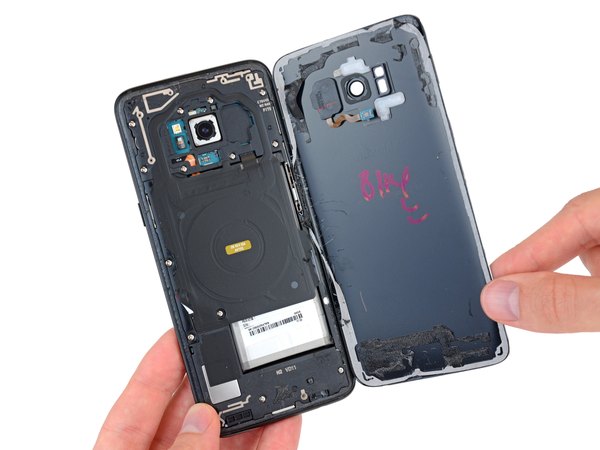

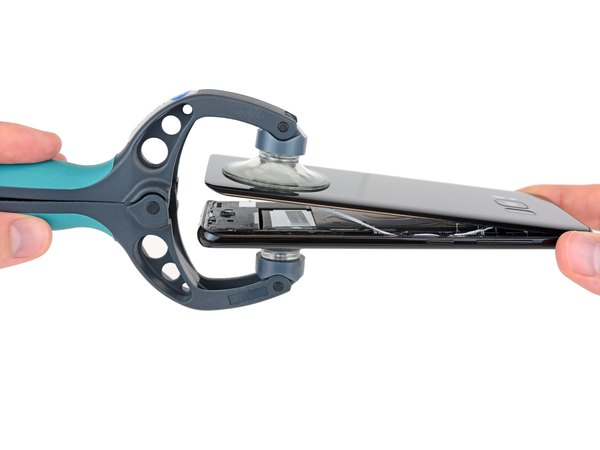

وقتی یه گوشه از قاب باز شد، ابزار آی‌اسلک (iSclack) بهمون کمک می‌کنه تا با نیروی مکش، بقیه چسب‌های سمج رو هم جدا کنیم. این چسب‌ها انقدر قوی هستن که موقع بستن دوباره گوشی حتما باید با یه چسب جدید جایگزین بشن. بالاخره وارد گوشی شدیم! اما صبر کن... این مگه همون S8 پلاس نیست؟ ساختار داخلی این گوشی به طرز عجیبی کپی برادر بزرگترشه.

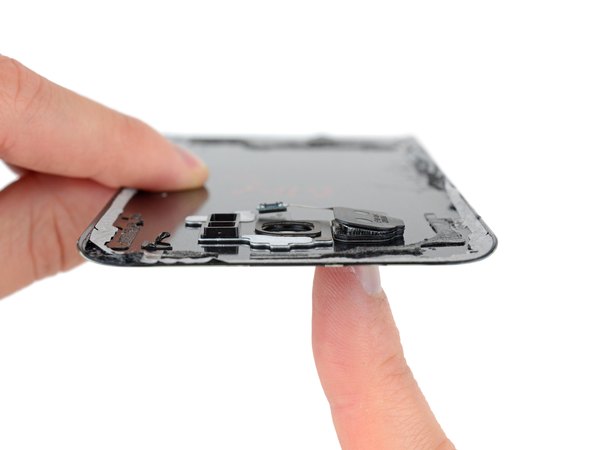

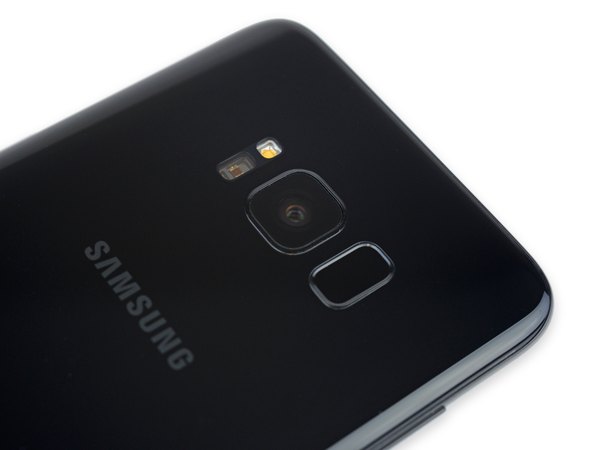

سنسور اثر انگشت روی قاب پشتی قرار گرفته که جایگذاریش کلی بحث و انتقاد به همراه داشته. اگه بخوای با یه دست (مخصوصا دست راست) ازش استفاده کنی، مجبوری انگشتت رو کورکورانه بکشی و احتمالا لنز دوربین رو لک می‌کنی.

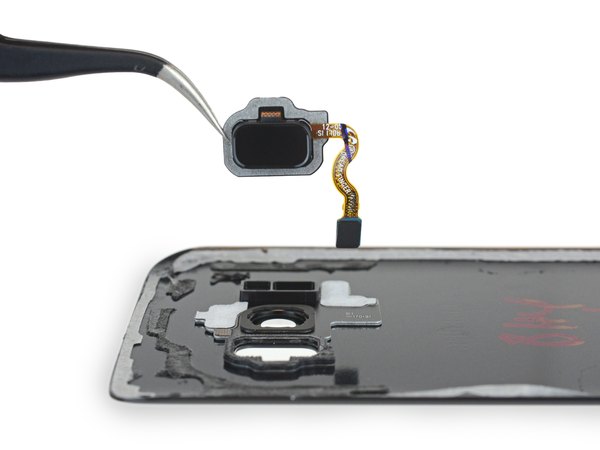

اما خبر خوب از دیدگاه تعمیرپذیری اینه که این سنسور کاملا ماژولار طراحی شده. یعنی اگه خراب بشه، با یه کم حرارت و یه فشار کوچیک می‌شه از روی چسبش جدا و تعویضش کرد و نیازی به دردسرهای بزرگتر نیست.

البته هنوز مطمئن نیستیم که آیا سامسونگ هم محدودیت‌های نرم‌افزاری برای تعویض این سنسور گذاشته یا اینکه قطعه جدید بدون مشکل کار می‌کنه.

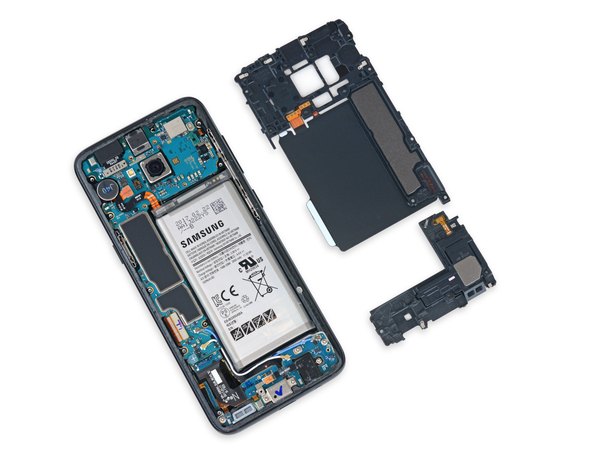

درست مثل نسخه پلاس، تو S8 هم شاهد یه استفاده هوشمندانه و چندمنظوره از قطعات سخت‌افزاری هستیم. مجموعه اسپیکر و آنتن، به همراه سیم‌پیچ NFC طوری طراحی شدن که هم‌زمان نقش شاسی میانی (Midframe) رو هم برای محافظت از قطعات زیرین بازی می‌کنن.

علاوه بر این، سیم‌پیچ NFC این گوشی یه وظیفه جذاب دیگه هم داره؛ با شبیه‌سازی نوار مغناطیسی کارت‌های بانکی، بهت اجازه می‌ده با سیستم Samsung Pay از هر دستگاه کارت‌خوانی استفاده کنی.

راستش رو بخوای، اینجا دیگه کم‌کم داریم حرف‌هامون رو تکرار می‌کنیم! بقیه قطعات داخلی این گوشی از جمله موتور ویبره سکه‌ای کوچیکش، دقیقا مشابه S8 پلاس هستن. انگار یکی S8 پلاس رو انداخته تو ماشین لباسشویی و کمی آب رفته، اما از نظر کیفیت هیچی کم نداره.

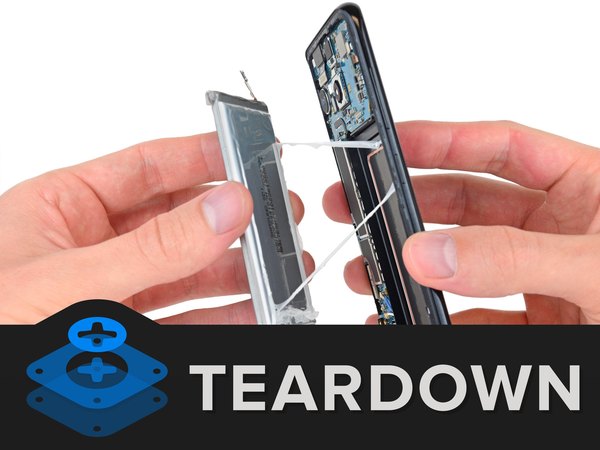

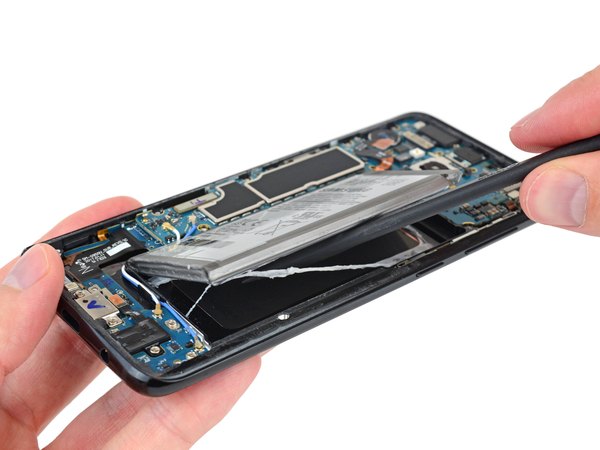

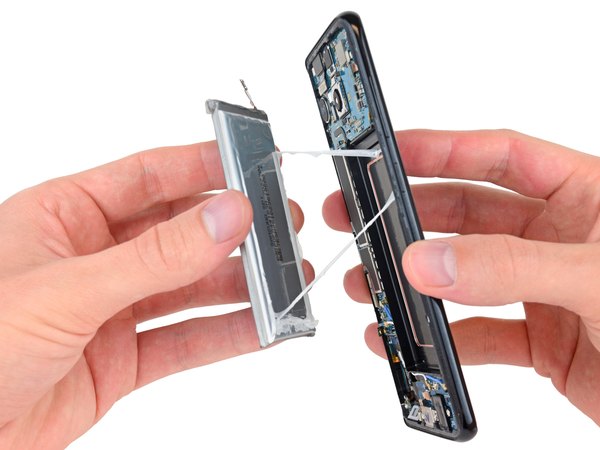

شاید فکر کنی بعد از حواشی مربوط به باتری‌های نسل‌های قبل، سامسونگ یه سیستم راحت برای درآوردن باتری طراحی کرده باشه. اما اصلا این‌طور نیست! این باتری با یه چسب فوق‌العاده قدرتمند سر جاش محکم شده و درآوردنش واقعا دردسره.

با اینکه ساختن یه گوشی با باتری راحت‌تر برای تعویض اصلا کار سختی نیست و خیلی از شرکت‌ها این کار رو انجام می‌دن، اما سامسونگ ترجیح داده اینجا همه‌چیز رو حسابی به هم گره بزنه.

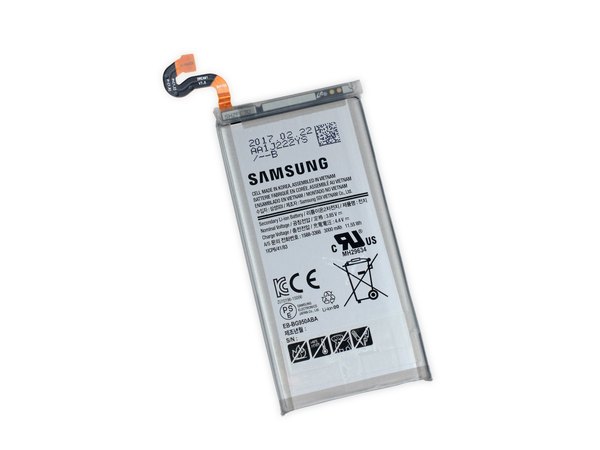

این باتری سامسونگ ظرفیتی معادل 11.55 وات‌ساعت داره. برای مقایسه، این عدد نزدیک به باتری پیکسل گوگله (10.66 وات‌ساعت)، اما از باتری آیفون 7 که 7.45 وات‌ساعت ظرفیت داره، به وضوح بزرگ‌تره.

البته ظرفیت بیشتر روی کاغذ خیلی جذابه، اما بهینه‌سازی نرم‌افزار و سخت‌افزار تأثیر زیادی تو شارژدهی نهایی داره و ظرفیت بالا همیشه به معنی عمر باتری طولانی‌تر نیست.

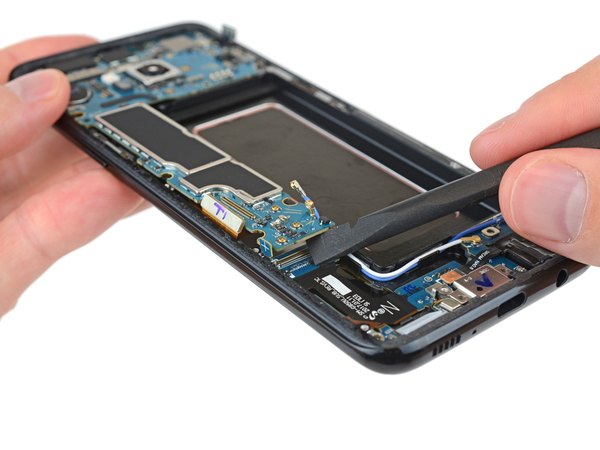

تو این سری از گوشی‌های گلکسی، کانکتور برد شارژ (I/O Board) دقیقا زیر مادربرد قرار گرفته. انگار طراح‌ها خواستن با این کار مسیر دسترسی رو کمی طولانی‌تر و پیچیده‌تر کنن.

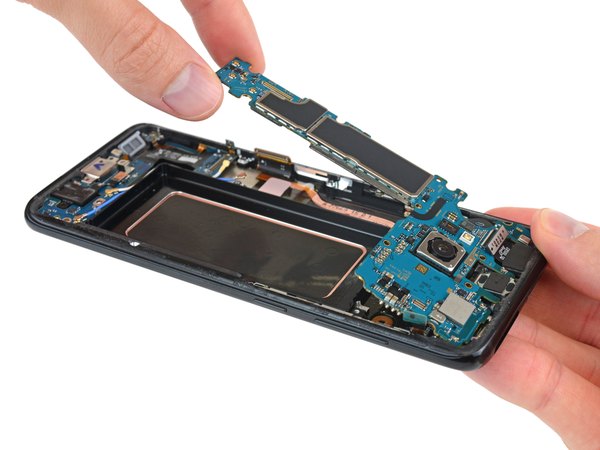

خود مادربرد نسبتا راحت از جاش بیرون میاد و با برداشتنش می‌تونیم لوله انتقال حرارت (Heatpipe) آشنای سامسونگ رو که وظیفه خنک‌کردن پردازنده رو داره، ببینیم.

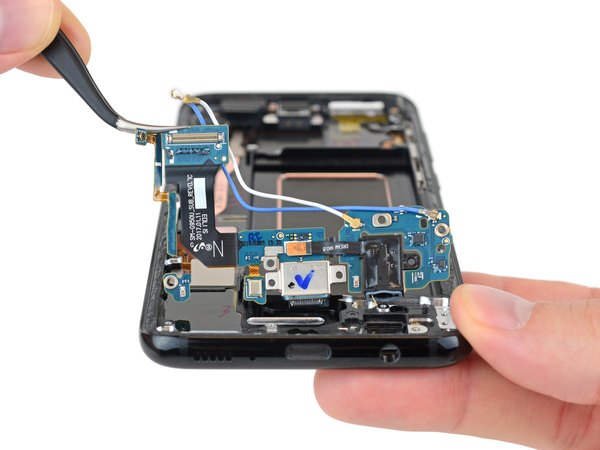

ساختار برد پایین گوشی هم دقیقا مشابه مدل پلاسه و خوشبختانه جک هدفون به‌صورت یه قطعه ماژولار و جداگانه روش سوار شده که تعمیرش رو راحت می‌کنه.

چون مراحل مکانیکی رو قبلا دیدیم، بهتره دیگه معطل نکنیم و مستقیم بریم سراغ بررسی چیپست‌های روی برد.

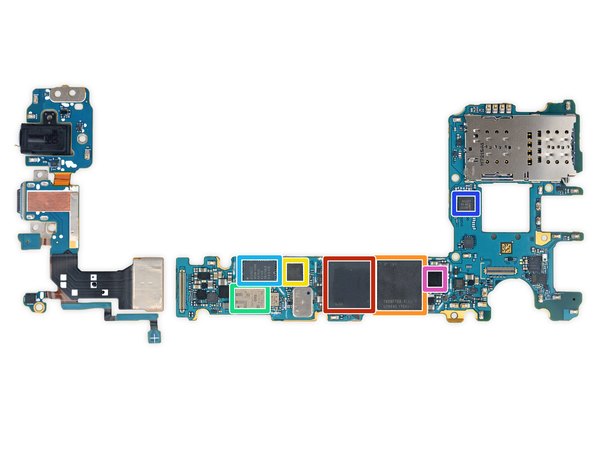

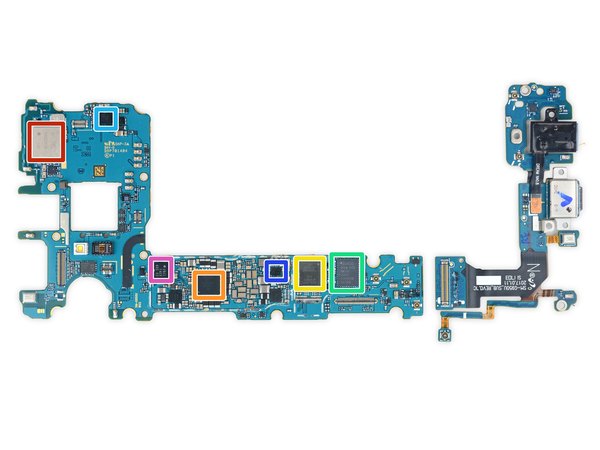

ما چیپست‌های روی مادربرد S8 رو با دقت بررسی کردیم تا ببینیم آیا واقعا یه دوقلوی کوچیک‌تر برای نسخه پلاس هست یا نه. روی این سمت برد این قطعات رو می‌بینیم:

← حافظه رم 4 گیگابایتی LPDDR4 سامسونگ که دقیقا روی پردازنده Snapdragon 835 سوار شده.

← حافظه داخلی 64 گیگابایتی UFS توشیبا مدل THGBF7G9L4LBATR.

← کدک صوتی قدرتمند Qualcomm WCD9341 Aqstic.

← ماژول فرانت‌اند شبکه بی‌سیم Skyworks SKY78160-11.

ماژول تقویت‌کننده توان Avago AFEM-9066.

کنترلر NFC شرکت NXP Semiconductor مدل PN80T با المان امنیتی.

← آیسی مدیریت توان رابط Silicon Mitus SM5720.

حالا مادربرد رو برمی‌گردونیم تا سمت مخالفش رو بررسی کنیم:

← ماژول وای‌فای Murata KM6D28040.

← آیسی مدیریت توان اصلی Qualcomm PM8998.

← فرستنده و گیرنده امواج رادیویی کوالکام.

← تقویت‌کننده توان Avago AFEM-9053 (احتمالا).

گیرنده شارژ بی‌سیم IDT P9320S.

آیسی مدیریت توان کمکی Maxim MAX77838 (مخصوص تغذیه نمایشگر AMOLED).

← پردازشگر تصویر سامسونگ S59X7P1 (احتمالا).

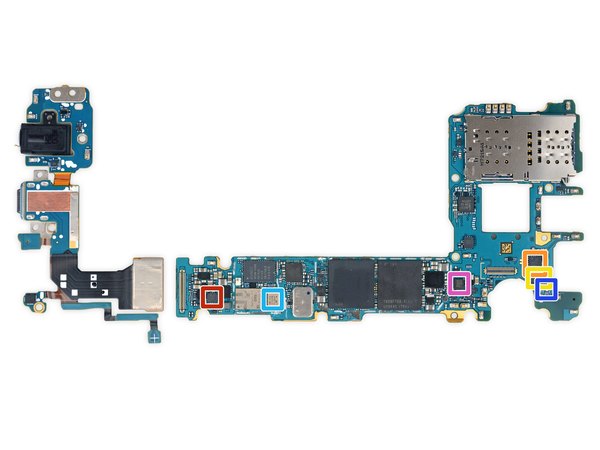

بخش دوم از بررسی آیسی‌های روی برد:

← فرستنده و گیرنده رادیو FM مدل RDA Microelectronics RDA6213N (احتمالا).

← ماژول فرانت‌اند باند پایین Skyworks SKY13716-11.

← آیسی تنوع سیگنال باند متوسط Qualcomm D5319.

← آیسی تنوع سیگنال باند بالای Qualcomm D5320 (احتمالا).

ماژول تقویت‌کننده توان Skyworks SKY77365-11.

تقویت‌کننده کم‌نویز سیستم موقعیت‌یاب جهانی NXP Semiconductor BGU8103.

← توسعه‌دهنده I/O بیست و چهار بیتی NXP Semiconductor PCAL6524.

بخش سوم از قطعات سیلیکونی مادربرد:

← آمپلی‌فایر صوتی Maxim MAX98506.

← آیسی مدیریت توان Qualcomm PM8008.

← آیسی مدیریت توان سامسونگ S2MPB02.

← کنترلر انتقال توان USB سامسونگ S2MM005X02 (احتمالا).

سوئیچ بار ON Semiconductor FPF3688UCX.

رگولاتور ولتاژ ON Semiconductor FAN48618 و مبدل DC به DC یک آمپری Richtek RT8010GQW.

← سوئیچ آنالوگ USB 2.0 مدل Vishay DG2730 و مقایسه‌کننده NXP Semiconductor NCX2200.

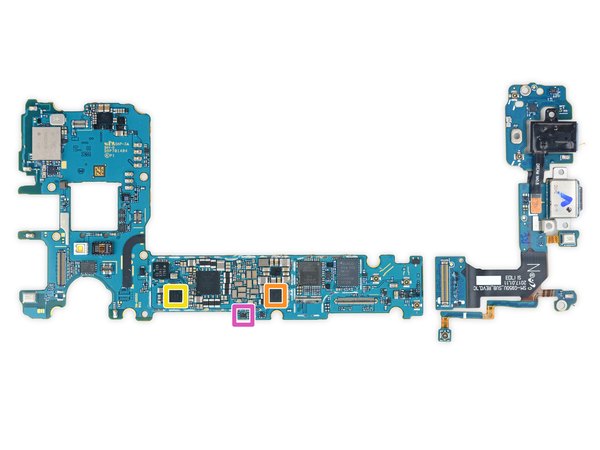

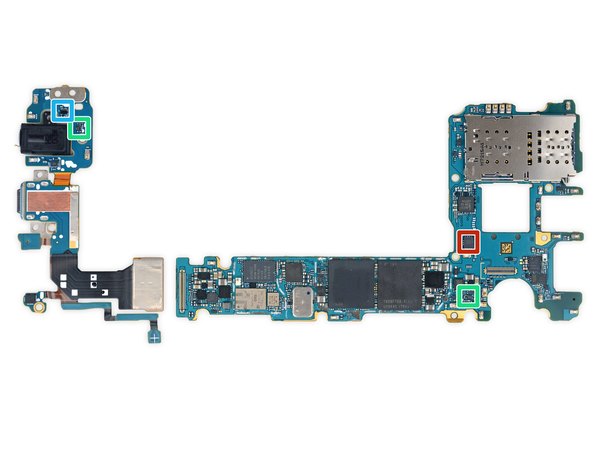

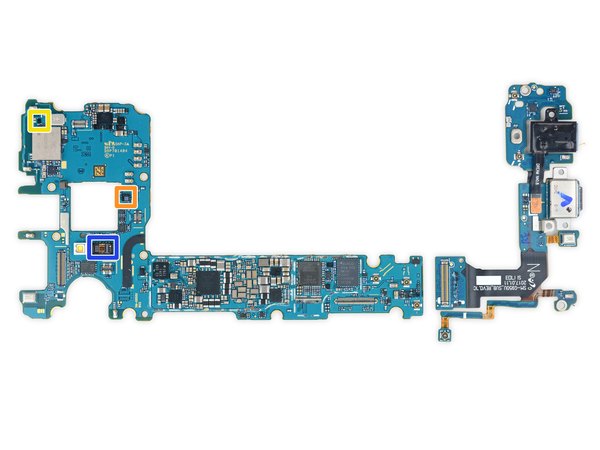

و در نهایت بخش چهارم؛ بررسی سنسورهای حیاتی دستگاه:

← ژیروسکوپ و شتاب‌سنج 3 محوره STMicroelectronics LSM6DSL.

← سنسور فشار STMicroelectronics LPS22HB.

← قطب‌نمای الکترونیکی 3 محوره AKM Semiconductor AK09916C.

← سنسور اثر هال Ablic S-5712CCDL1-I4T1U.

سنسور مجاورت Semtech SX9320 (احتمالا).

و سنسور ضربان قلب که ساخت Analog Devices هست.

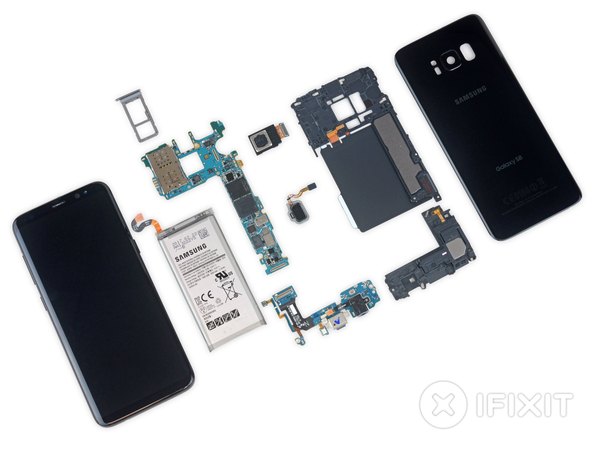

خب، اینم از بررسی دقیق قطعات داخلی نسخه معمولی گلکسی S8. همون‌طور که دیدی، طراحی این گوشی تا حد زیادی شبیه برادر بزرگترش بود. با دیدن این همه ظرافت مهندسی، وقتشه که بریم سراغ جمع‌بندی و امتیاز تعمیرپذیری این پرچم‌دار خوش‌ساخت.

گلکسی S8 تونست نمره 4 از 10 رو تو مقیاس تعمیرپذیری ما در آیسی‌مدار به دست بیاره (عدد 10 یعنی راحت‌ترین حالت تعمیر). ممنون که تو این مسیر با ما همراه بودی، یادت نره این مطلب رو برای بقیه دوستای تکنولوژی‌دوستت هم بفرستی:

← خبر خوب اینه که خیلی از قطعات داخلی ماژولار هستن و در صورت خرابی می‌شه اونا رو مستقل از بقیه اجزا عوض کرد.

← باتری گوشی قابل تعویضه، اما چسب‌های خیلی قوی و قاب پشتی شیشه‌ای که روش چسبیده، این کار رو بی‌دلیل سخت و پرریسک کردن.

← استفاده از شیشه در قاب جلو و پشت، احتمال شکستن گوشی رو در اثر ضربه دو برابر کرده. از طرفی چسب قدرتمند این پنل‌ها، دسترسی به قطعات داخلی رو برای هر نوع تعمیری به شدت دشوار می‌کنه.

← به خاطر طراحی خمیده صفحه‌نمایش، تعویض شیشه جلویی بدون آسیب زدن به خود نمایشگر تقریبا غیرممکنه و این یه ضعف بزرگ برای تعمیرپذیری به حساب میاد.
