کالبدشکافی گلکسی نوت ۸: راز دوربین‌های دوگانه و معماری امن باتری در دل شیشه

نوت 8 واقعا یه گوشی قدبلند و کشیده‌ست. بیایید اول ببینیم چه چیزهایی این فضای بزرگ رو پر کردن:

← نمایشگر 6.3 اینچی Super AMOLED بدون حاشیه (Edge-to-edge) با نسبت تصویر 18.5:9، رزولوشن 1440 در 2960 (تراکم 521 پیکسل در اینچ) و محافظ گوریلا گلس 5

← پردازنده قدرتمند Qualcomm Snapdragon 835 به همراه 6 گیگابایت حافظه رم

← باتری با ظرفیت 3300 میلی‌آمپر ساعت

← سیستم دوربین اصلی دوگانه با لرزشگیر اپتیکال (OIS) برای هر دو لنز: یه لنز 12 مگاپیکسلی واید با دیافراگم ƒ/1.7 و یه لنز 12 مگاپیکسلی تله‌فوتو با دیافراگم ƒ/2.4

حافظه داخلی در ظرفیت‌های 64، 128 و 256 گیگابایت با قابلیت ارتقا تا 256 گیگابایت از طریق MicroSD

جایگاه اختصاصی قلم S Pen، پورت تایپ سی و جک 3.5 میلی‌متری هدفون

← استاندارد IP68 برای مقاومت در برابر نفوذ آب و گردوغبار

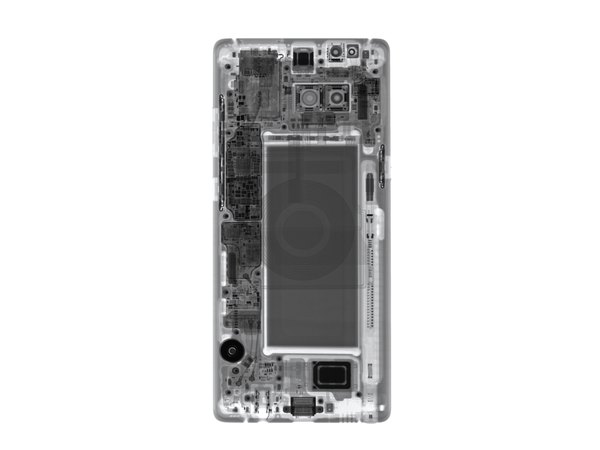

اگه چشمات رو ریز کنی و قابلیت دیدن با اشعه ایکس رو داشته باشی، می‌تونی قبل از باز کردن گوشی، مستقیم به دلش نگاه کنی! عکس‌های اشعه ایکس نشون می‌دن که چیدمان داخلی تقریبا همون سبک آشنای سامسونگ رو داره، اما برای دیدن جزئیات دقیق‌تر چاره‌ای جز باز کردن فیزیکی دستگاه نداریم. پس ابزارها رو آماده کن!

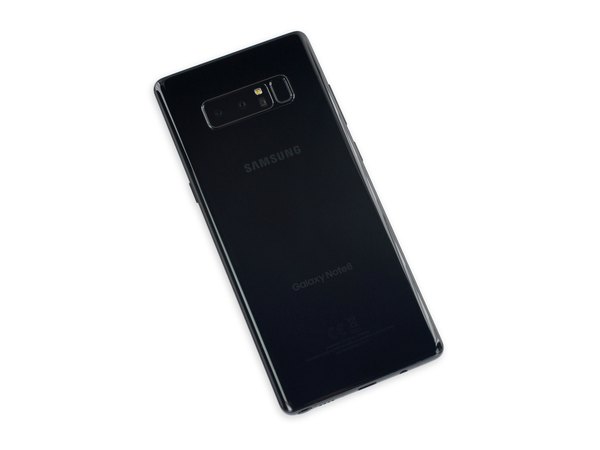

البته قبل از شروع، یه مقایسه ظاهری سریع بین نوت 8 و نسخه Fan Edition نشون می‌ده که نمایشگر بزرگ‌تر شده، حاشیه‌ها به حداقل رسیدن و سنسور اثر انگشت به قاب پشتی کوچ کرده؛ جایی که حالا دو تا دوربین در کنارش قرار گرفتن.

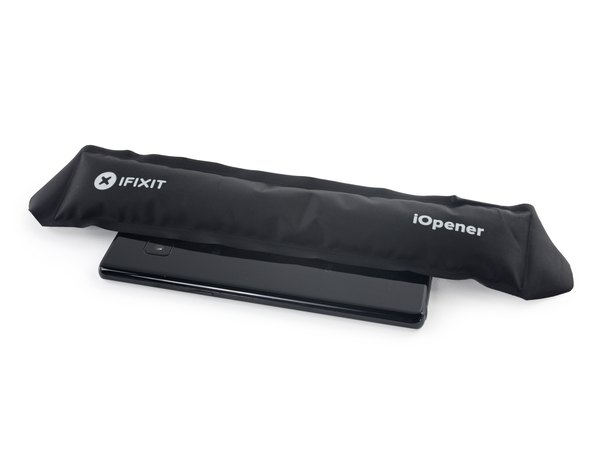

روند باز کردن این گوشی پر از حرارت دادن، اهرم کردن و بریدن چسب‌هاست. این کار اصلا مورد علاقه ما نیست، اما خب چاره دیگه‌ای نداریم. مثل همیشه کار رو با ابزارهای بازکننده پلاستیکی و گرما شروع می‌کنیم.

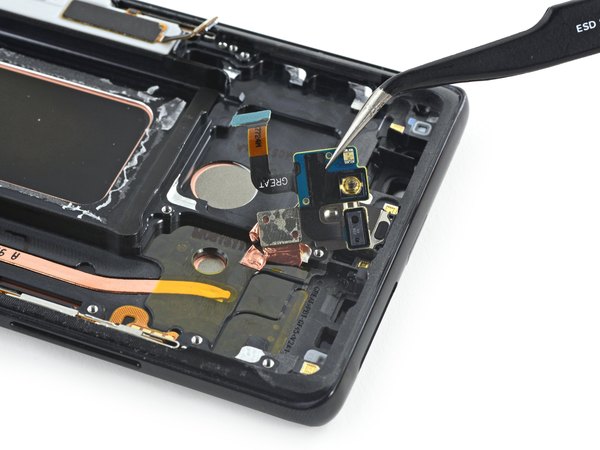

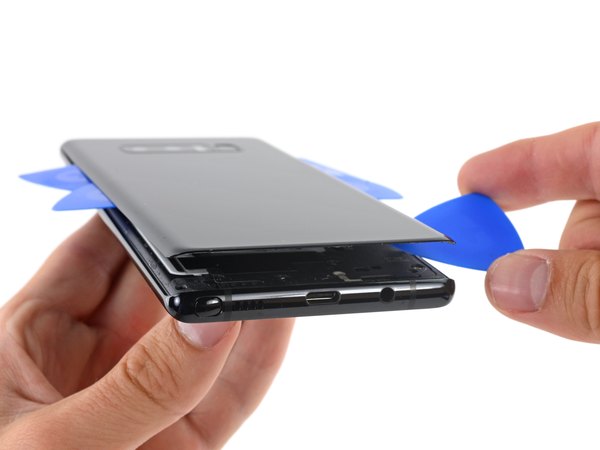

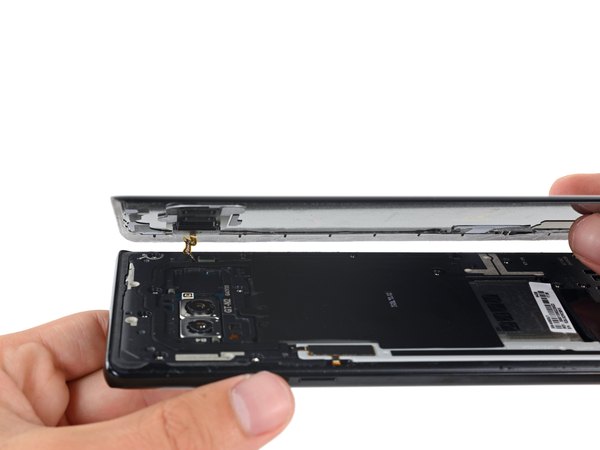

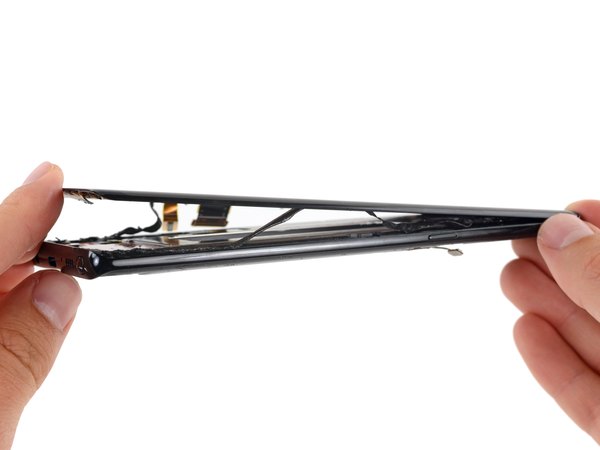

به محض اینکه یه مقدار قاب پشتی رو فاصله می‌دیم، چشممون به فلت ظریف سنسور اثر انگشت می‌افته. وجود این فلت باعث می‌شه بریدن چسب‌های دور قاب خیلی خطرناک باشه؛ چون اگه حواست نباشه و پیک رو زیاد داخل ببری، خیلی راحت این فلت رو از وسط نصف می‌کنی.

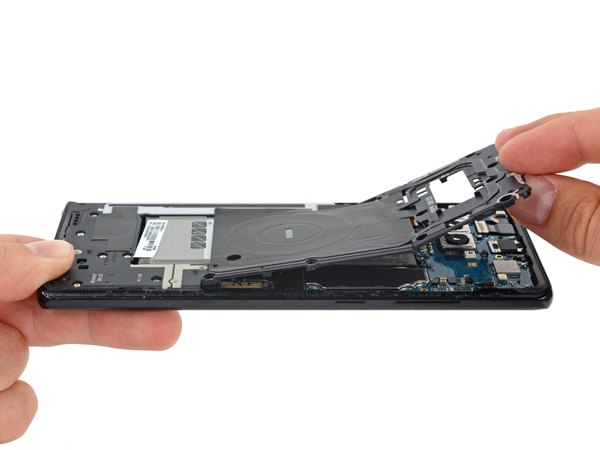

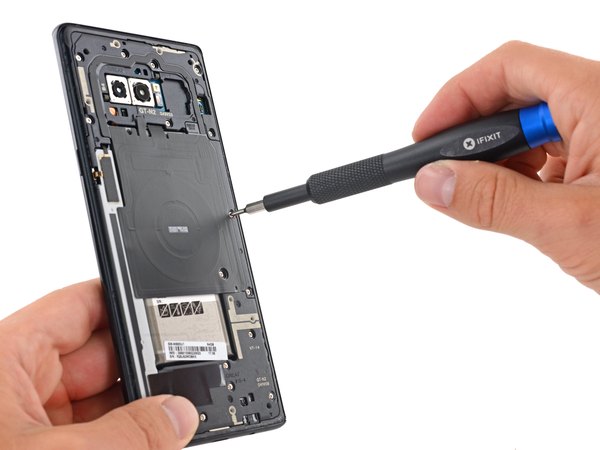

خوشبختانه بعد از برداشتن قاب پشتی، می‌تونیم از پیچ‌گوشتی چهارسوی استاندارد استفاده کنیم تا فریم میانی رو که شامل آنتن NFC و سیم‌پیچ شارژ بی‌سیم می‌شه، باز کنیم.

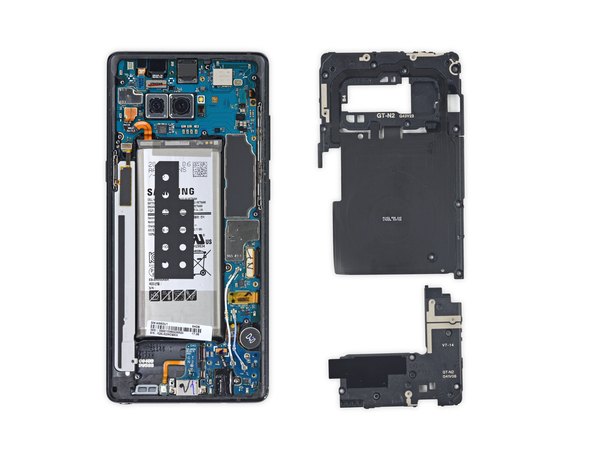

بعد از برداشتن این فریم یکپارچه، مجموعه اسپیکر پایینی رو هم درمیاریم تا بالاخره بتونیم یه نگاه کامل به چیدمان قطعات داخلی بندازیم.

قطعات آشنا تو جاهای آشنا قرار گرفتن؛ باتری دقیقا تو مرکز دستگاه نشسته و موتور ویبره به سمت راست و پایین منتقل شده. این یعنی سامسونگ با طراحی کلاسیک سری نوت و گلکسی S خداحافظی کرده.

آیا این تغییر چیدمان یه واکنش هوشمندانه به مشکلات باتری تو گذشته بوده یا فقط سامسونگ خواسته فضا رو مرتب‌تر کنه؟ وقتشه بریم سراغ نیروگاه اصلی گوشی یعنی باتری.

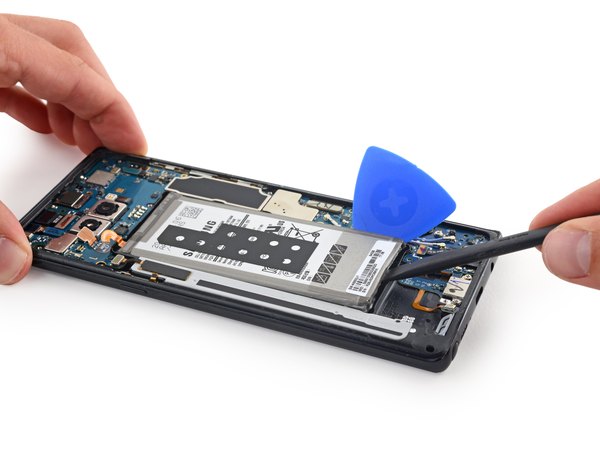

دقیقا مثل بقیه گوشی‌های جدید سامسونگ، باتری تو یه استخر از چسب‌های فوق‌العاده قوی گیر افتاده. ما هم سریع دست به کار می‌شیم تا آزادش کنیم.

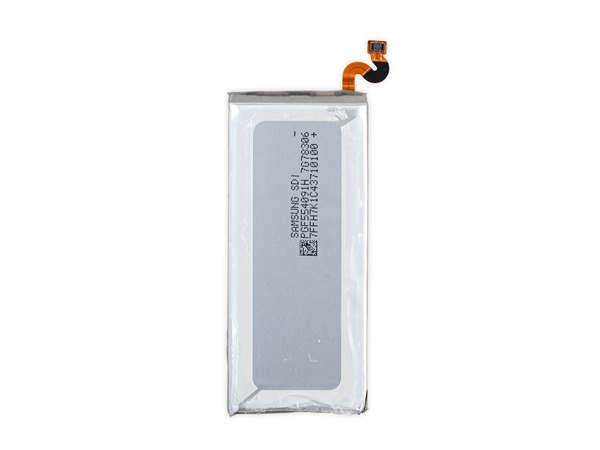

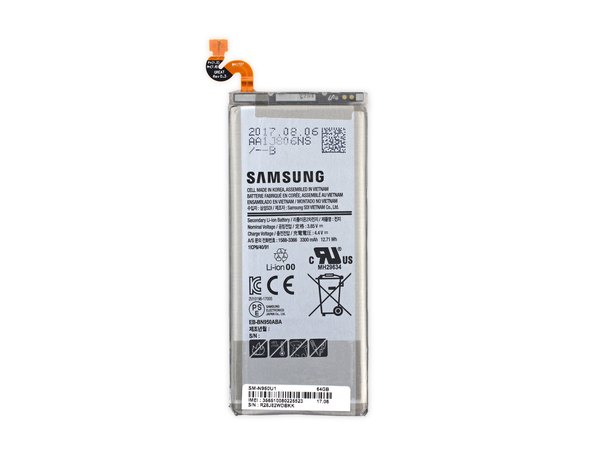

معمولا حرارت می‌تونه چسب رو نرم کنه، اما ترکیب حرارت مستقیم و باتری لیتیوم‌یونی اصلا ایده خوبی نیست و می‌تونه خطرناک باشه. به همین خاطر از حلال‌های مخصوص برای نرم کردن چسب زیر باتری استفاده می‌کنیم. این باتری که ساخت خود Samsung SDI هست، ظرفیتی معادل 12.71 وات‌ساعت (3300 میلی‌آمپر ساعت با ولتاژ 3.85 ولت) داره.

این ظرفیت حدود 6 درصد کمتر از باتری نوت 7 هست، اما خب این کاهش کاملا منطقیه تا امنیت دستگاه تضمین بشه. جالبه بدونی باتری بازطراحی‌شده تو نسخه Fan Edition ظرفیتش 12.32 وات‌ساعت بود، پس نوت 8 تو این زمینه یه پیشرفت به حساب میاد و خیالمون هم از بابت داغ شدن راحته.

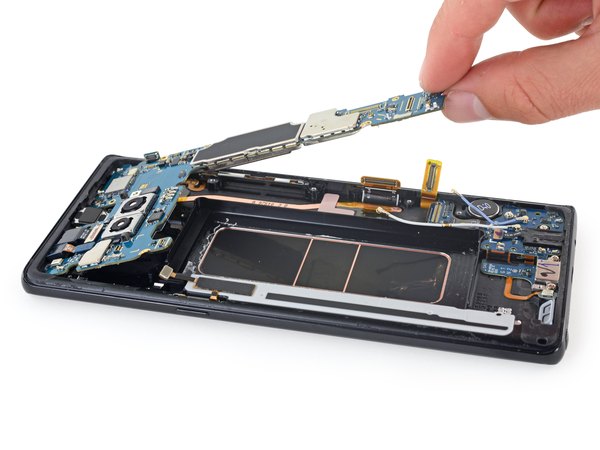

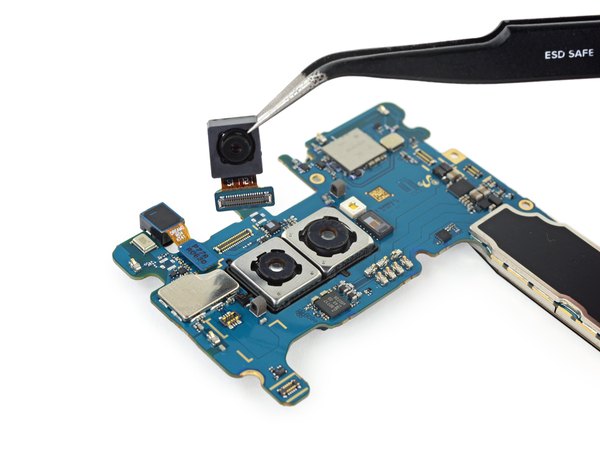

در قدم بعدی می‌ریم سراغ مادربرد تا اون رو به همراه دوربین‌های متعدد نوت 8 بیرون بیاریم. اگه دفعه قبل از تعداد دوربین‌ها تعجب کرده بودیم، این بار نوت با داشتن چهار تا دوربین حسابی سنگ‌تمام گذاشته: تو پنل جلویی، اسکنر عنبیه چشم و یه دوربین سلفی 8 مگاپیکسلی با دیافراگم ƒ/1.7 داریم.

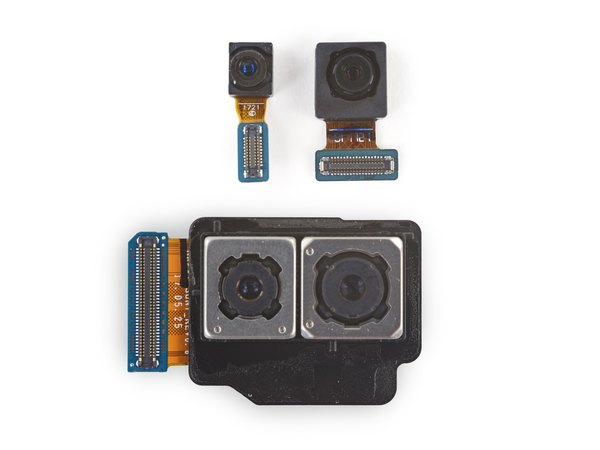

تو پنل پشتی هم ماژول جدید دوربین دوگانه سامسونگ قرار گرفته: یه لنز واید و یه لنز تله‌فوتو که هر دو لرزشگیر اپتیکال دارن. این ترکیب امکانات عکاسی فوق‌العاده‌ای رو فراهم می‌کنه.

وقتی به عکس اشعه ایکس این ماژول نگاه می‌کنیم، حضور لرزشگیر اپتیکال کاملا تأیید می‌شه. اون شکل‌های تیره و متراکمی که دور هر دو لنز رو گرفتن، همون آهنرباهایی هستن که لنز رو تو فضا معلق نگه می‌دارن. واقعا طراحی تمیزیه!

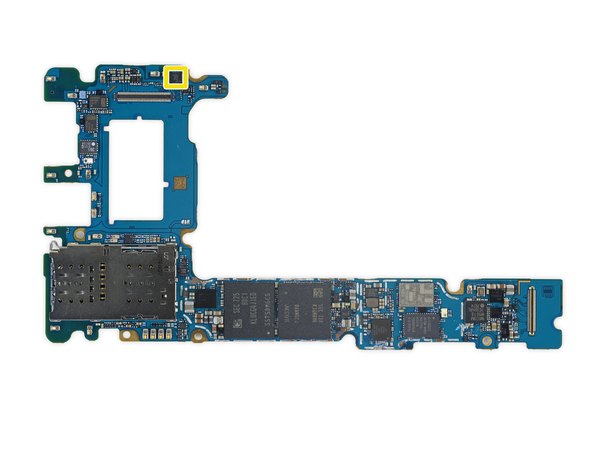

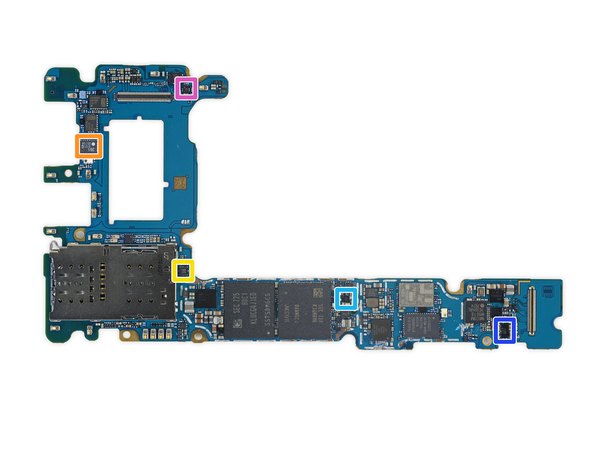

حالا وقتشه ببینیم چه قطعاتی روی برد قرار گرفتن و این غول رو تغذیه می‌کنن:

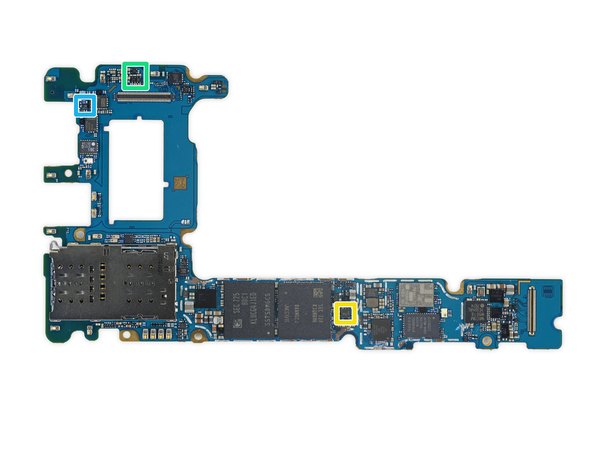

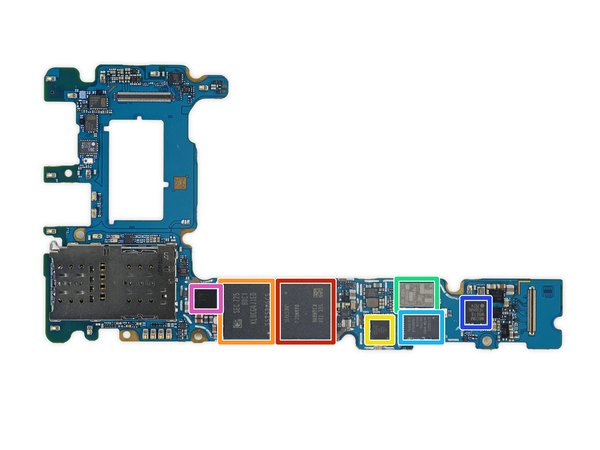

← حافظه رم 6 گیگابایتی LPDDR4X ساخت سامسونگ که دقیقا روی پردازنده Snapdragon 835 سوار شده

← حافظه داخلی 64 گیگابایتی UFS ساخت سامسونگ

← کدک صوتی Qualcomm Aqstic

← تقویت‌کننده توان Skyworks SKY78160-11

تقویت‌کننده توان Avago AFEM-9066

آیسی کنترل تاچ Wacom W9018

← آیسی مدیریت تغذیه Silicon Mitus SM5720

با برگردوندن مادربرد، به این تراشه‌ها می‌رسیم:

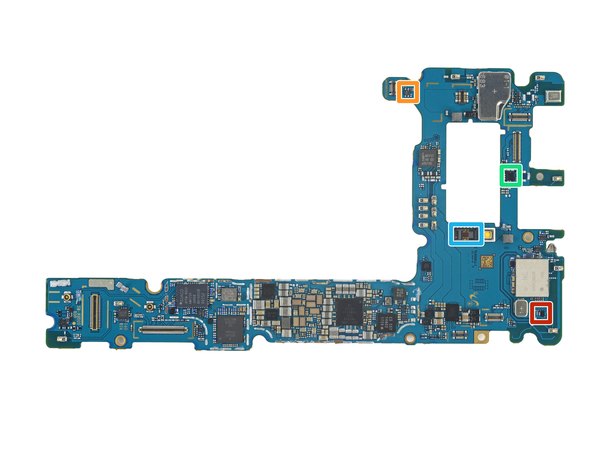

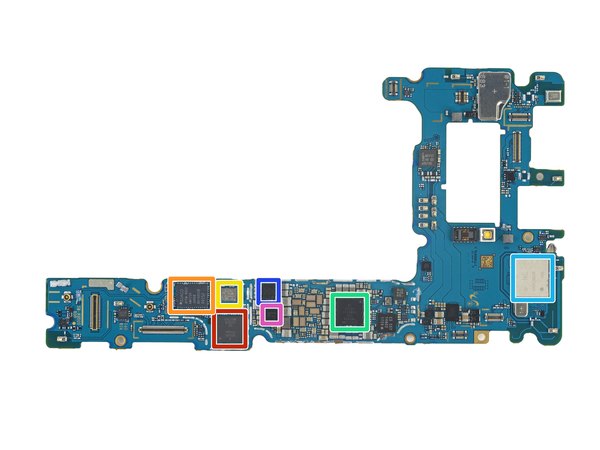

← فرستنده/گیرنده امواج رادیویی (RF) ساخت Qualcomm

← تقویت‌کننده توان Avago AFEM-9053

← ماژول تقویت‌کننده توان چهاربانده GSM/GPRS/EDGE ساخت Skyworks

← آیسی مدیریت تغذیه اصلی Qualcomm PM8998

ماژول وای‌فای Murata KM7628048

آیسی مدیریت تغذیه جانبی Qualcomm PM8005

← آیسی مدیریت تغذیه نمایشگر AMOLED ساخت Maxim Integrated مدل MAX77838EWO

ادامه بررسی آیسی‌ها روی برد:

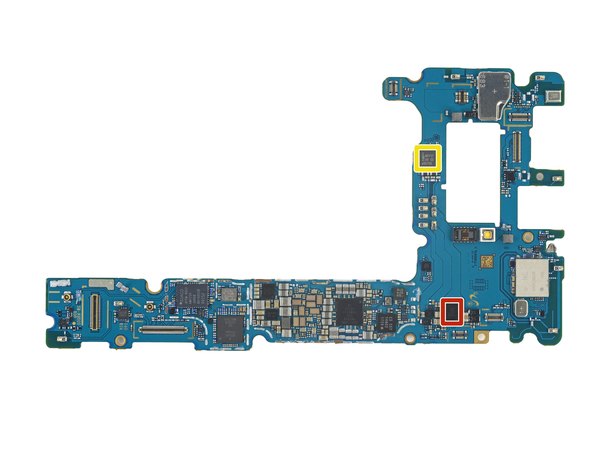

← آیسی شارژ بی‌سیم IDT P9320S

← آمپلی‌فایر صوتی Maxim MAX98506

← کنترلر NFC ساخت NXP Semiconductor مدل PN80T به همراه هسته امنیتی

← تراشه تنظیم‌کننده ولتاژ RF ساخت Qualcomm QET4100

آیسی دایورسیتی باند میانی Qualcomm D5319

آیسی دایورسیتی باند بالا Qualcomm D5320

← آیسی مدیریت تغذیه سامسونگ S2M005X02

بخش سوم بررسی آیسی‌ها:

← پردازشگر تصویر سامسونگ S5YY4N02

← دایورسیتی باند پایین Murata 361

← مبدل ولتاژ 4 بیتی ON Semiconductor FXLA0104QFX

← تراشه مقایسه‌گر NXP Semiconductor NCX2200

رگولاتور ولتاژ 1 آمپری ON Semiconductor FAN48618

سوییچ بار ON Semiconductor FPF3688UCX

← سوییچ آنالوگ 2 پورتی USB 2.0 ساخت Vishay DG2730

و آخرین بخش از شناسایی تراشه‌های برد:

← فرستنده/گیرنده رادیو FM ساخت RDA Microelectronics

← توسعه‌دهنده ورودی/خروجی 24 بیتی NXP Semiconductor PCAL6524

← مبدل DC به DC با جریان 1 آمپر Richtek RT8010GQW

← رگولاتورهای LDO ساخت Texas Instruments مدل‌های LP5907-Q1 و TLV74315P

آیسی LNA برای سیستم‌های مسیریابی (GPS/GLONASS) ساخت Skyworks SKY65611-11

شناسایی سنسورهای تعبیه‌شده روی برد:

← قطب‌نمای الکترونیکی 3 محوره AKM Semiconductor AK09916C

← سنسور اثر هال Ablic S-5712CCDL1-I4T1U

← شتاب‌سنج و ژیروسکوپ 3 محوره STMicroelectronics LSM6DSL

← سنسور فشار STMicroelectronics LPS22HB

سنسور ضربان قلب Maxim Integrated MAX86902

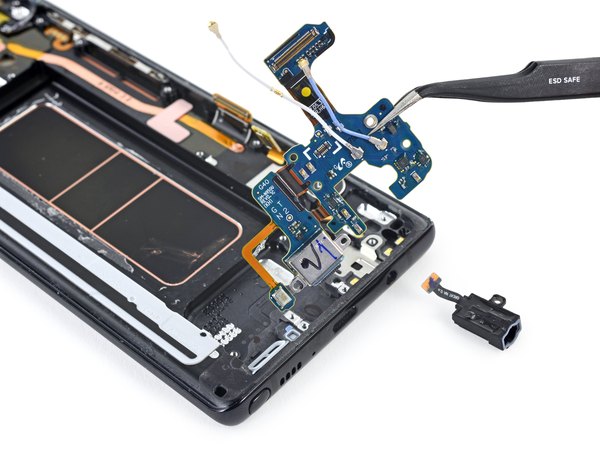

شاید تا الان از سخت بودن روند باز کردن گوشی شکایت کرده باشیم، اما وقتی به قطعات داخلی می‌رسیم، خبرهای خوبی هم هست. پورت تایپ سی که معمولا زیاد دچار استهلاک می‌شه، روی یه برد پایین (Daughterboard) مجزا قرار گرفته و راحت عوض می‌شه.

خبر بهتر اینکه جک 3.5 میلی‌متری هدفون هم اینجاست و کاملا ماژولاره! دیدن این سطح از ماژولار بودن تو گوشی‌های پرچمدار واقعا لذت‌بخشه. همه این قطعات ماژولار در حالی طراحی شدن که گوشی همچنان استاندارد IP68 برای مقاومت در برابر آب و گردوغبار رو داره. مجموعه سنسورهای جلویی (مثل سنسور مجاورت) هم روی یه برد کوچیک و مجزا قرار گرفتن که تعویضشون رو خیلی ساده می‌کنه.

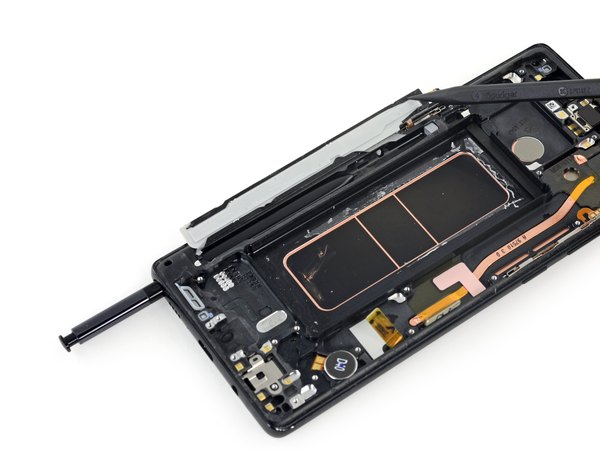

در آخر هم محفظه قلم S Pen رو باز می‌کنیم تا خود قلم رو دربیاریم. خب این یکی خیلی واضح بود، اما دلمون نیومد انجامش ندیم!

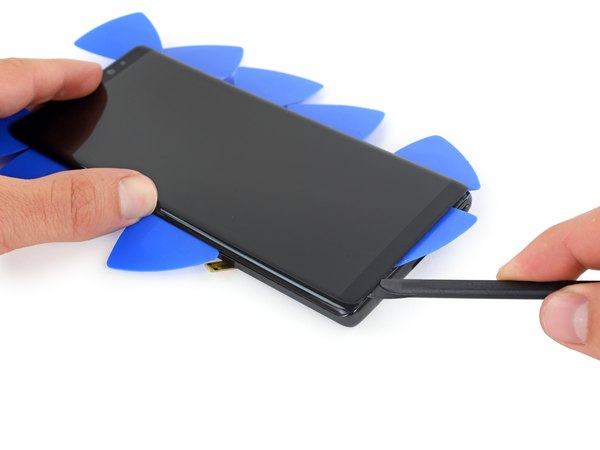

پنل OLED نوت 8 به شدت تحسین شده و کلی ویژگی فوق‌العاده داره، اما برای ما تعمیرکارها، مهم‌ترین سوال اینه که چطور باز می‌شه. جواب کوتاهه: به حرارت زیاد و تعداد زیادی پیک پلاستیکی نیاز داری.

این نمایشگر که ساخت خود سامسونگه، نسبت به تمام پنل‌های قبلی یه قدم رو به جلو و بزرگ محسوب می‌شه و نسبت به سری S8 هم ارتقا پیدا کرده. بی‌دلیل نیست که بقیه شرکت‌ها هم مشتاق استفاده از این پنل‌ها هستن.

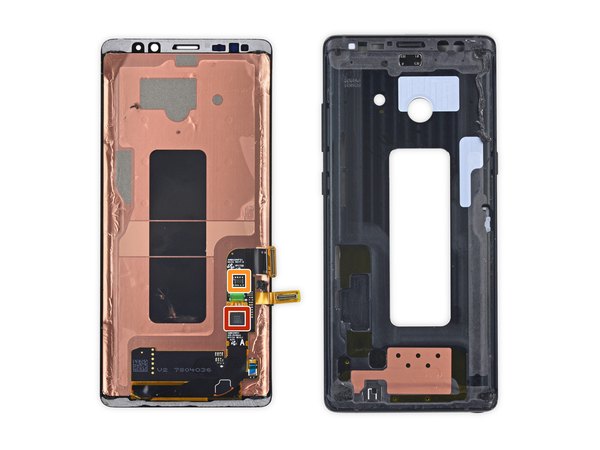

← روی فلت تصویر، آیسی Samsung S6SY661X (احتمالا کنترلر تاچ) رو می‌بینیم.

← همچنین یه حافظه فلش 8 مگابیتی Winbond W25Q80EW هم اینجا تعبیه شده.

حالا که هر دو قلم نوت 7 و نوت 8 رو دم دست داریم، نتونستیم جلوی خودمون رو بگیریم و یه مقایسه جالب به سبک شمشیرهای نوری جنگ ستارگان انجام دادیم.

بعد از این مبارزه جذاب، با استفاده از اشعه ایکس به ساختار داخلی و سیم‌پیچ‌های ظریف داخل قلم S Pen نگاهی انداختیم تا ببینیم چطور کار می‌کنه.

ساختار داخلی این قلم واقعا مثل یه ابزار مهندسی‌ساز دقیق و فشرده‌ست.

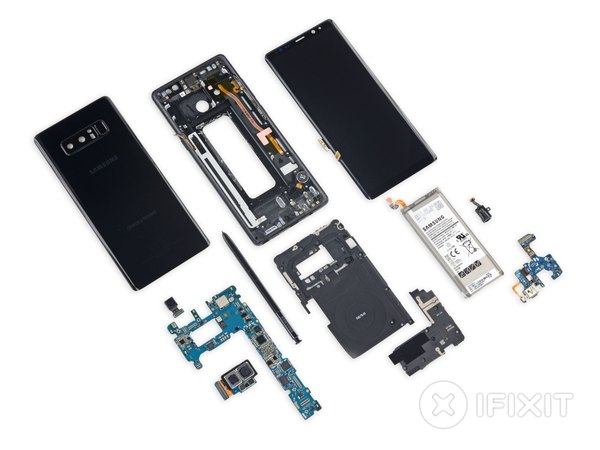

امیدواریم از این بررسی لذت برده باشی، چون این نوت 8 دیگه کاملا تیکه‌تیکه شد! همیشه نگاه کردن به ابعاد پنهان گوشی با اشعه ایکس، درک بهتری از چیدمان قطعات بهمون می‌ده. حالا تمام قطعات رو کنار هم چیدیم تا یه نگاه کلی بهشون بندازیم و بریم سراغ امتیازدهی نهایی.

طراحی داخلی نوت 8 نشون می‌ده که سامسونگ سعی کرده قطعات پرمصرف رو ماژولار طراحی کنه، اما چسب‌ها هنوز هم دردسرسازن. در ادامه خلاصه نکات تعمیراتی رو می‌بینی:

← بسیاری از قطعات، مخصوصا اون‌هایی که در معرض استهلاک هستن (مثل پورت شارژ و جک هدفون)، کاملا ماژولارن و مستقل تعویض می‌شن.

← تمام پیچ‌های استفاده‌شده تو این گوشی، پیچ‌های استاندارد چهارسو هستن و نیازی به ابزار عجیب‌وغریب نداری.

← باتری قابل تعویضه، اما چسب‌های بسیار قوی زیرش و همچنین نیاز به باز کردن قاب شیشه‌ای پشتی، این کار رو بی‌دلیل سخت کرده.

← برای هر نوع تعمیری، اول باید قاب شیشه‌ای پشت رو باز کنی که به خاطر حجم عظیم چسب‌ها، کار بسیار پرریسکیه.

← تعویض صفحه نمایش نیازمند باز کردن کل دستگاهه؛ هم قاب پشتی و هم خود نمایشگر شکننده‌ن و با چسب‌های قوی مهروموم شدن. بررسی این شاهکار مهندسی تو آیسی‌مدار به پایان رسید. دیدن اینکه چطور این همه تکنولوژی پیشرفته و دوربین‌های پیچیده تو یه فضای میلی‌متری جا شدن، واقعا شگفت‌انگیزه. یادت نره این کالبدشکافی رو برای بقیه رفقای تعمیرکارت هم بفرستی تا قبل از باز کردن این مدل، با ریزه‌کاری‌هاش آشنا بشن. موفق باشی!
