کالبدشکافی مادربرد گلکسی S22 سامسونگ؛ بررسی دقیق تراشه‌ها و آی‌سی‌ها

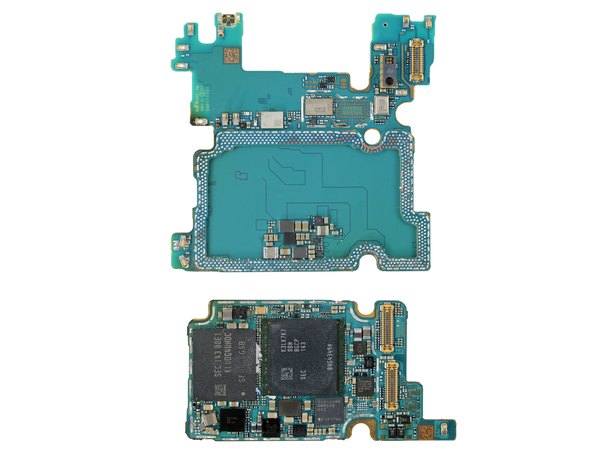

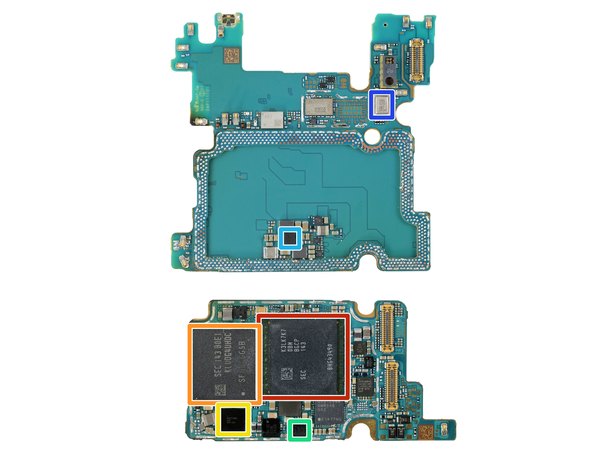

خب، برد رو می‌ذاریم زیر لوپ و شروع می‌کنیم به شناسایی اولین دسته از آیسی‌ها:

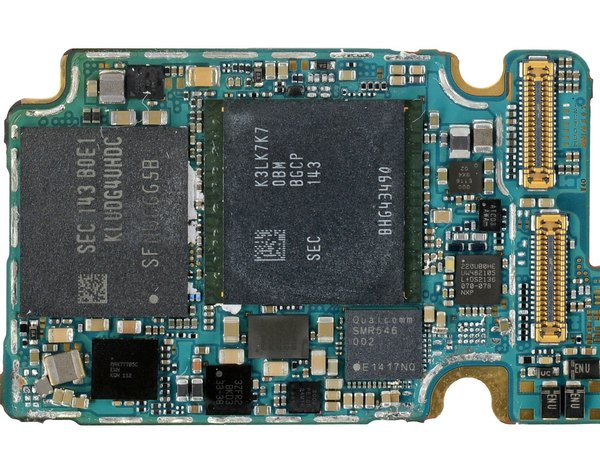

← پردازنده هشت‌هسته‌ای Qualcomm Snapdragon 8 Gen 1 (SM8450) که دقیقا زیر رم 8 گیگابایتی LPDDR5 سامسونگ با پارت‌نامبر K3LK7K70BM-BGCP پنهان شده.

← حافظه فلش 128 گیگابایتی NAND (UFS 3.1) ساخت سامسونگ با شماره مدل KLUDG4UHDC-B0E1.

← آیسی مدیریت تغذیه ساخت شرکت Maxim مدل MAX77705C.

← آیسی مدیریت تغذیه کوالکام با شناسه PM3003.

آیسی مدیریت تغذیه دیگه از برند Silicon Mitus مدل SM3010.

میکروفون MEMS ساخت شرکت Knowles.

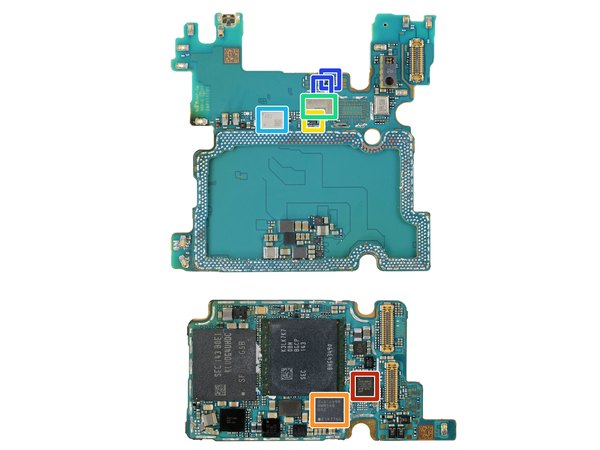

ادامه می‌دیم تا بقیه قطعات این سمت برد رو هم شناسایی کنیم:

← کنترلر NFC همراه با تراشه امنیتی (Secure Element) ساخت NXP Semiconductor مدل SN220U.

← فرستنده و گیرنده امواج رادیویی (RF Transceiver) ساخت کوالکام مدل SMR546.

← تقویت‌کننده کم‌نویز (LNA) برای سیستم‌های موقعیت‌یاب (GPS / GLONASS / Galileo / BeiDou) ساخت NXP Semiconductor مدل BGU8103.

← قطعه‌ای که به احتمال زیاد ماژول فرانت‌اند (Front End Module) کوالکام با کد 1G2W5 هست.

تراشه‌ای که احتمالا ماژول سوئیچ آنتن ساخت Murata با کد 451 هست.

سوئیچ شنت دریچه آنتن دوگانه (SPST) ساخت Infineon مدل BGSA20UGL8.

تو این قسمت یه سنسور خیلی مهم رو می‌بینیم:

← سنسور تشخیص نور محیط، رنگ، مجاورت و ژست‌های حرکتی ساخت شرکت Austria Microelectronics.

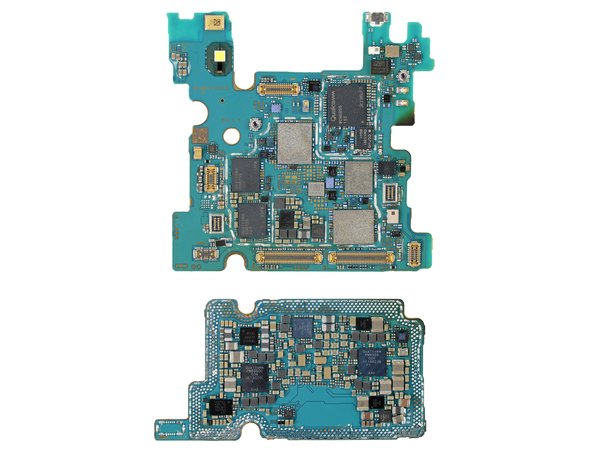

حالا مادربرد رو برمی‌گردونیم تا ببینیم اون طرف چه خبره. اینجا هم پر از آیسی‌های جذابه:

← آمپلی‌فایر صوتی ساخت Cirrus Logic مدل CS35L40.

← درایور موتور هپتیک (ویبره) ساخت Cirrus Logic مدل CS40L26.

← فرستنده و گیرنده توان برای شارژ بی‌سیم ساخت Renesas مدل P9320S.

← آیسی مدیریت تغذیه کوالکام مدل PM8350.

یه آیسی مدیریت تغذیه دیگه از کوالکام مدل PMR735A.

سوئیچ آنالوگ دو پورته (DPDT) ساخت Vishay مدل DG2730.

← میکروفون MEMS ساخت برند Goertek.

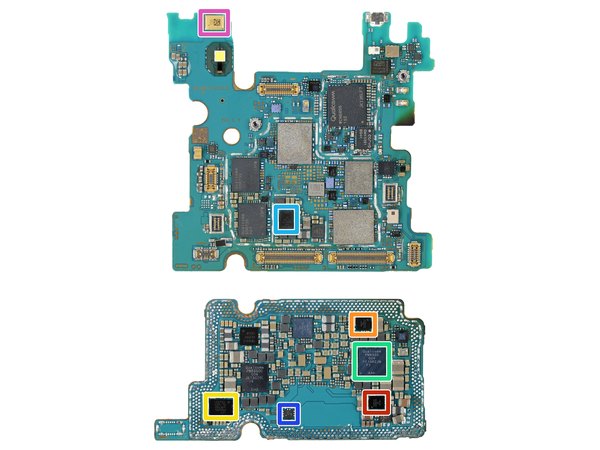

ادامه قطعات سمت دوم برد رو با هم چک می‌کنیم:

← آیسی مدیریت تغذیه کوالکام مدل PM8350C.

← آیسی مدیریت تغذیه سامسونگ مدل S2MPB02.

← آیسی مدیریت تغذیه دیگه از کوالکام مدل PM8450.

← تولیدکننده کلاک (Clock Generator) که احتمالا ساخت کوالکام مدل PMK8450 هست.

تراشه‌ای که احتمال می‌دیم سوئیچ آنتن SP4T ساخت Maxscend مدل MXD8643 باشه.

سوئیچ آنتن SP3T ساخت Maxscend مدل MXD8638C.

← تقویت‌کننده کم‌نویز سیستم‌های موقعیت‌یاب ساخت Maxscend مدل MXDLN16GE.

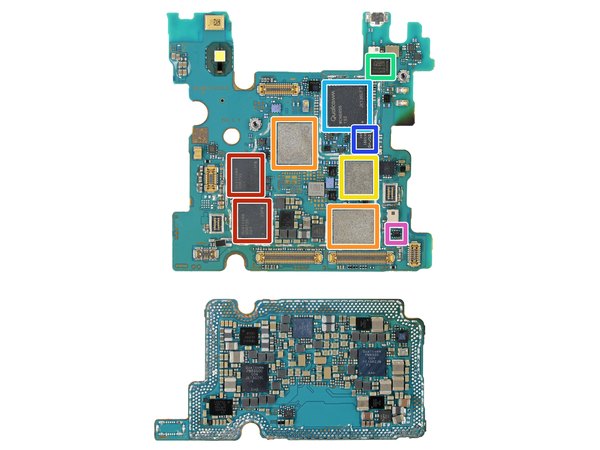

این قسمت از برد کاملا درگیر ارتباطات و سیگنال‌های رادیوییه:

← فرستنده و گیرنده امواج رادیویی (RF Transceiver) کوالکام مدل SDR735.

← ماژول فرانت‌اند ساخت کوالکام مدل QPM6815.

← ماژول فرانت‌اند دیگه از کوالکام مدل QPM6810.

← ماژول سوئیچ آنتن کوالکام مدل QDM3572.

ماژول یکپارچه وای‌فای 6/6E و بلوتوث 5.3 کوالکام مدل WCN6856.

ماژول فرانت‌اند ساخت Qorvo مدل QM45391.

← سوئیچ متقاطع آنتن DPDT ساخت Infineon مدل BGSX22G5A10.

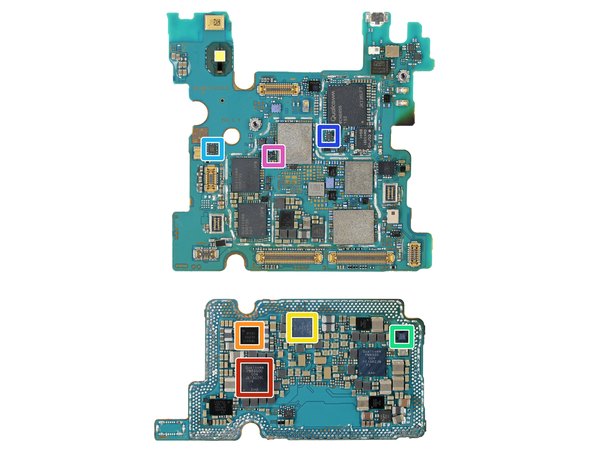

و اما سنسورهای مهمی که روی این سمت برد سوار شدن:

← شتاب‌سنج و ژیروسکوپ 6 محوره ساخت STMicroelectronics.

← سنسور فشار (فشارسنج) ساخت STMicroelectronics.

← قطب‌نمای الکترونیکی 3 محوره ساخت AKM Semiconductor.

در نهایت، نگاهی به فیلترها و ماژول‌های رادیویی می‌ندازیم که وظیفه تفکیک فرکانس‌ها رو دارن:

← داپلکسر باند 71 از نوع SAW ساخت Murata مدل SAYRH634MBA0C0A.

← فیلتر SAW باند 29 ساخت Murata مدل SAFFB722MAA0F0A.

← فیلتر SAW باند 2.4G ISM ساخت Murata مدل SAFFB2G45MA0F0A. امیدوارم از این بررسی تخصصی آیسی‌ها تو آیسی‌مدار لذت برده باشی؛ اگه به الکترونیک موبایل علاقه داری، این مطلب رو برای دوستات هم بفرست!
