رازهای روی مادربرد سامسونگ گلکسی S22 اولترا؛ بررسی دقیق تراشه‌ها

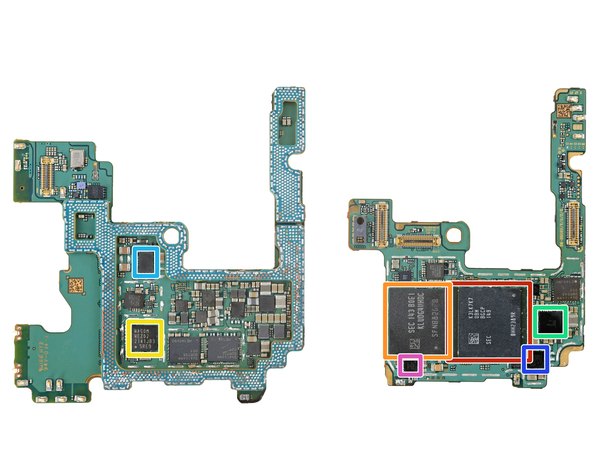

تو این مرحله اولترا زوم می‌کنیم روی بخش اول تراشه‌های اصلی مادربرد. بیایید ببینیم قلب تپنده این گوشی چیه و چه قطعاتی در کنارش کار می‌کنن:

← پردازنده هشت هسته‌ای Qualcomm SM8450 Snapdragon 8 Gen 1 که دقیقا زیر رم 8 گیگابایتی سامسونگ مدل K3LK7K70BM-BGCP از نوع LPDDR5 قرار گرفته، همون مغز متفکر این غول سامسونگه.

← حافظه 128 گیگابایتی NAND Flash از خود برند سامسونگ با شماره مدل KLUDG4UHDC-B0E1 که از استاندارد پرسرعت UFS 3.1 پشتیبانی می‌کنه.

← کنترلر دیجیتایزر Wacom WEZ02 که وظیفه اصلیش مدیریت همون قلم جذاب و دوست‌داشتنی S-Pen هست.

← آیسی مدیریت تغذیه Maxim مدل MAX77705C که حواسش به توزیع درست انرژی تو بخش‌های مختلف برده.

تراشه فرستنده و گیرنده توان بی‌سیم Renesas P9320S که شارژ وایرلس گوشی رو مدیریت می‌کنه.

آیسی شارژر باتری از شرکت NXP Semiconductor با شماره PCA9468 که جریان ورودی به باتری رو کنترل می‌کنه تا آسیب نبینه و شارژ بهینه‌ای داشته باشی.

← آمپلی‌فایر صوتی Cirrus Logic CS35L40 که کیفیت و بلندی صدای اسپیکرها رو تضمین می‌کنه.

تو بخش دوم از بررسی طرف اول مادربرد، میریم سراغ چندتا کنترلر و رگولاتور مهم که وظایف خاصی رو به عهده دارن:

← درایور موتور هپتیک (ویبره) مدل Cirrus Logic CS40L26 که اون بازخورد لمسی دقیق و جذاب رو موقع تایپ کردن برات می‌سازه.

← آیسی مدیریت تغذیه Qualcomm PMR735A که یکی دیگه از تراشه‌های تامین‌کننده ولتاژ برای مدار هست.

← باز هم یه آیسی مدیریت تغذیه دیگه از کوالکام با شماره مدل PM3003 که نشون می‌ده چقدر توزیع انرژی تو این گوشی پیچیده‌ست.

← رگولاتور LDO از شرکت Diodes Incorporated با ظرفیت 150 میلی‌آمپر و ولتاژ 3.0 ولت که ولتاژ رو برای قطعات حساس تثبیت می‌کنه.

یه رگولاتور LDO مشابه دیگه از همون شرکت، اما این بار با خروجی 3.3 ولت برای بخش‌های دیگه‌ای از مدار.

میکروفون از نوع MEMS ساخت شرکت Knowles که وظیفه دریافت صدای شفاف تو مکالمه‌ها و فیلم‌برداری رو به عهده داره و روی همین بخش از برد نصب شده.

← تراشه Qualcomm PMK8450 که به احتمال خیلی زیاد یه تولیدکننده کلاک (Clock Generator) برای هماهنگ کردن سیگنال‌های پردازنده‌ست.

تو بخش سوم، نگاهی می‌ندازیم به آیسی‌های مربوط به شبکه‌های ارتباطی و فرکانس‌های رادیویی که برای اتصال گوشی به دنیای بیرون حیاتی هستن:

← فرستنده و گیرنده فرکانس رادیویی Qualcomm SDR735 که برای ارتباطات شبکه مخابراتی ضروریه.

← یه فرستنده/گیرنده رادیویی دیگه از کوالکام مدل SMR546 که در کنار قبلی، باندهای مختلف رو پوشش می‌ده.

← کنترلر NFC مدل NXP Semiconductor SN220U که همراه با بخش امنیتی یکپارچه (Secure Element) طراحی شده تا پرداخت‌های بدون تماس و ارتباطات نزدیک رو امن نگه داره.

← تراشه Ultra-Wideband (UWB) از شرکت NXP مدل SR100T که برای ردیابی دقیق فضایی و قابلیت‌هایی مثل کلید دیجیتال ماشین کاربرد داره.

تقویت‌کننده کم‌نویز NXP مدل BGU8103 که سیگنال‌های ضعیف سیستم‌های موقعیت‌یاب مثل GPS و Galileo رو تقویت می‌کنه تا مکان‌یابی دقیقی داشته باشی.

ردیاب پوشش سیگنال (Envelope Tracker) مدل Qualcomm QET5100 که برای بهینه‌سازی مصرف انرژی تو بخش تقویت‌کننده‌های رادیویی طراحی شده و عمر باتری رو موقع استفاده از اینترنت دیتا افزایش می‌ده.

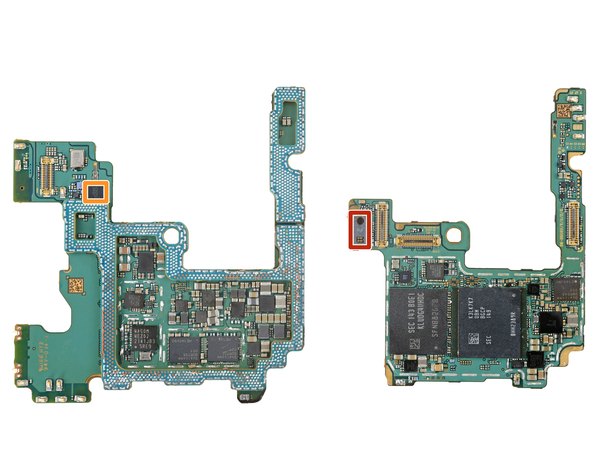

تو بخش چهارم و آخر از طرف اول مادربرد، سنسورهای جالبی رو می‌بینیم که کارشون درک محیط اطراف گوشیه:

← سنسور چندمنظوره شرکت Austria Microelectronics که نور محیط، رنگ، ژست‌های حرکتی و مجاورت (Proximity) رو یه جا تشخیص می‌ده.

← سنسور شش‌محوره شتاب‌سنج و ژیروسکوپ از برند STMicroelectronics که حرکات و چرخش‌های گوشی رو با دقت بالا ثبت می‌کنه.

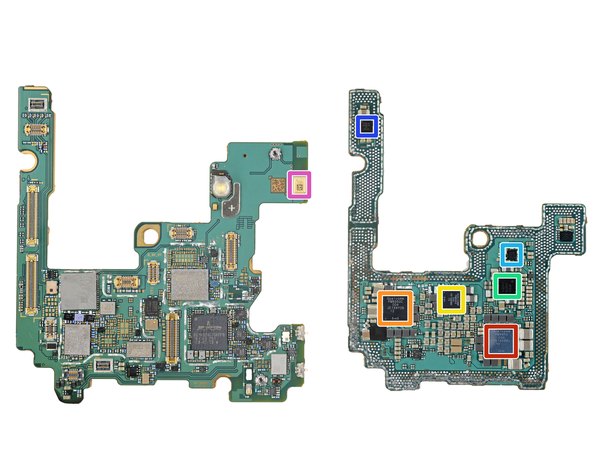

حالا مادربرد رو برمی‌گردونیم تا پشتش رو بررسی کنیم. تو بخش اول از طرف دوم برد، با این قطعات مربوط به مدیریت انرژی روبه‌رو می‌شیم:

← آیسی مدیریت تغذیه Qualcomm PM8350 که بخش دیگه‌ای از تامین انرژی برد رو بر عهده داره.

← نسخه دیگه‌ای از همون خانواده مدیریت تغذیه کوالکام، یعنی مدل PM8350C.

← تراشه مدیریت تغذیه Qualcomm PM8450؛ همون‌طور که می‌بینی، پرچمدارها برای پایداری انرژی به آیسی‌های تغذیه متعددی نیاز دارن.

← آیسی مدیریت تغذیه اختصاصی خود سامسونگ با شماره مدل S2MPB02.

یه کنترلر تغذیه دیگه از سامسونگ به نام S2MPBA3 که به احتمال زیاد برای بخش خاصی از مدار در نظر گرفته شده.

دومین آمپلی‌فایر صوتی Cirrus Logic CS35L40 برای مدیریت اسپیکر دوم و ایجاد یه صدای استریوی بی‌نقص که تجربه تماشای فیلم و بازی رو چند برابر جذاب‌تر می‌کنه.

← میکروفون MEMS از شرکت Goertek که تو زمینه حذف نویز محیطی حین فیلم‌برداری و تماس‌ها نقش مهمی داره.

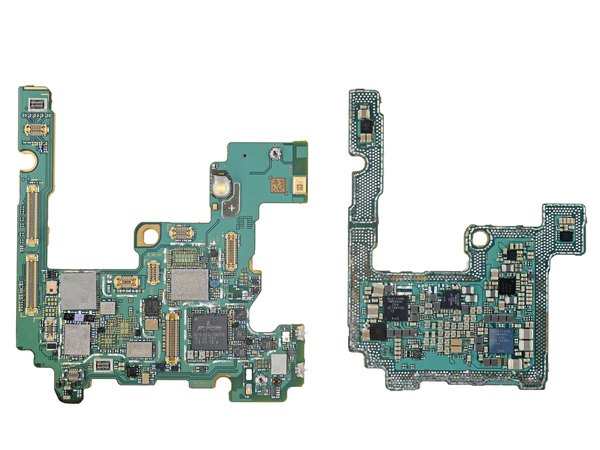

تو بخش دوم از بررسی طرف دوم مادربرد، یه سوییچ آنالوگ خودنمایی می‌کنه:

← سوییچ آنالوگ دو پورتی DPDT از شرکت Vishay مدل DG2730 که برای مسیردهی و سوئیچ کردن سیگنال‌های آنالوگ با کمترین افت کیفیت استفاده می‌شه.

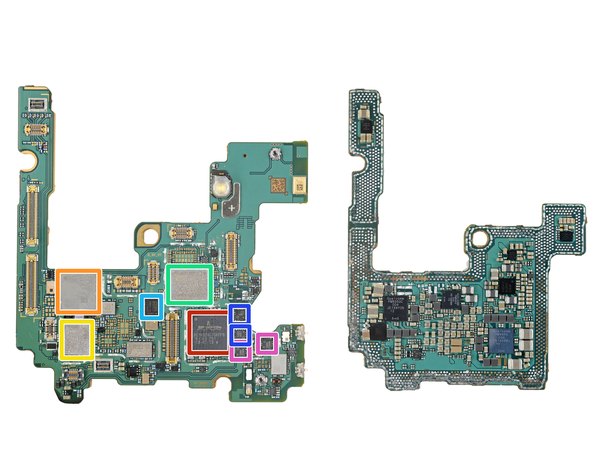

تو بخش سوم از طرف دوم، دوباره به دنیای شلوغ مخابرات و ارتباطات بی‌سیم برمی‌گردیم تا ماژول‌های این قسمت رو بشناسیم:

← ماژول قدرتمند Broadcom BCM4389 که وظیفه تامین ارتباط پرسرعت Wi-Fi 6E و همچنین Bluetooth 5.0 رو بر عهده داره.

← ماژول فرانت‌اند (FEM) مدل Broadcom AFEM-9146 که بخش مهمی از مدار آنتن برای تفکیک و پردازش سیگنال‌های رادیوییه.

← یه ماژول فرانت‌اند دیگه از برند معروف Skyworks مدل SKY58083-11 برای تقویت ارتباطات شبکه‌ای.

← ماژول فرانت‌اند اختصاصی کوالکام با شماره QPM6815.

ماژول سوییچ آنتن کوالکام مدل QDM3572 که به گوشی اجازه می‌ده بین آنتن‌های مختلف جابه‌جا بشه تا همیشه بهترین آنتن‌دهی رو داشته باشی.

آمپلی‌فایر توان رادیویی (PA) که به احتمال زیاد مدل Qorvo 2389 هست و برای تقویت سیگنال ارسالی به دکل‌های مخابراتی استفاده می‌شه.

← دومین تقویت‌کننده توان رادیویی، احتمالا از مدل Qorvo 5389 که باندهای فرکانسی دیگه‌ای رو پوشش می‌ده.

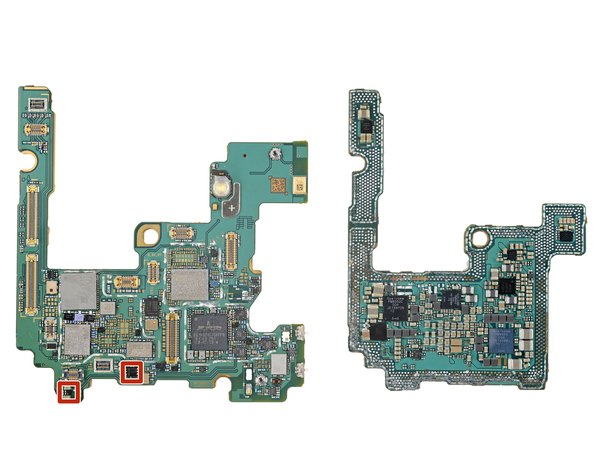

تو آخرین بخش بررسی مادربرد، می‌رسیم به یه سری سنسور حیاتی و دقیق دیگه که روی این سمت از برد تعبیه شدن:

← قطب‌نمای الکترونیکی 3 محوره ساخت AKM Semiconductor که جهت‌یابی دقیق تو اپلیکیشن‌های نقشه رو ممکن می‌کنه.

← سنسور فشار STMicroelectronics (بارومتر) که برای تشخیص ارتفاع و تغییرات فشار هوا کاربرد داره. خب، اینم از یه کالبدشکافی عمیق دیگه از طرف تیم آیسی‌مدار! دیدن این همه قطعه و پیچیدگی روی یه برد کوچیک واقعا هیجان‌انگیزه. حتما لینک این بررسی رو برای اون دسته از دوستات که عاشق سخت‌افزار هستن بفرست تا اونا هم ببینن زیر پوسته این پرچمدار چه خبره!
