معماری داخلی آیفون ۱۲؛ رازهای چیدمان قطعات اپل زیر ذره‌بین

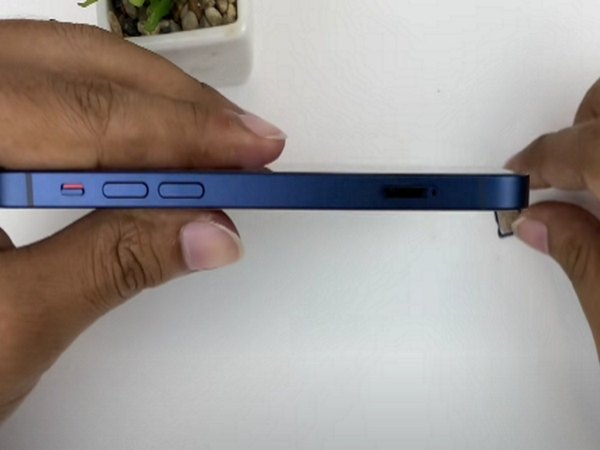

اول از همه باید خشاب سیم‌کارت رو دربیاریم. با استفاده از سوزن مخصوص، خشاب رو آزاد کن و بکش بیرون تا موقع باز کردن گوشی به مادربرد گیر نکنه.

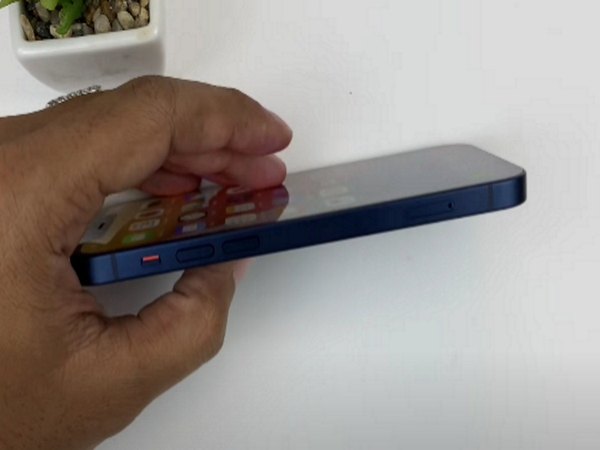

قبل از هر کاری حتما گوشی رو خاموش کن تا جلوی اتصالی‌های احتمالی گرفته بشه.

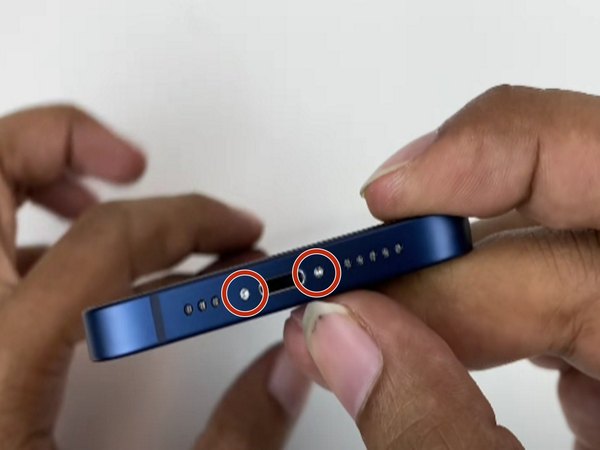

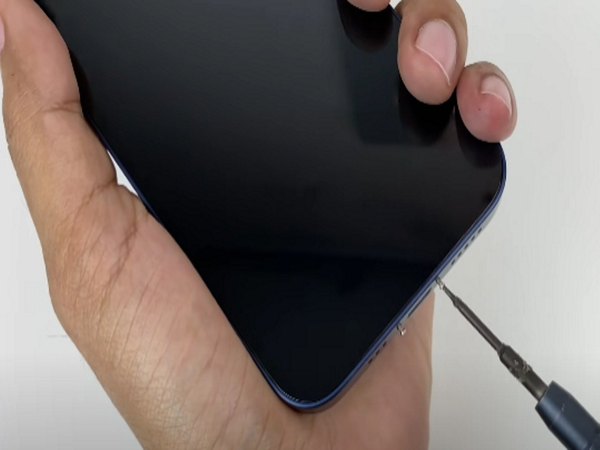

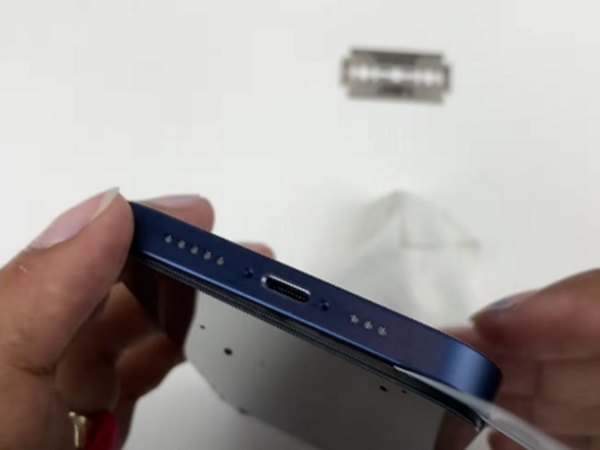

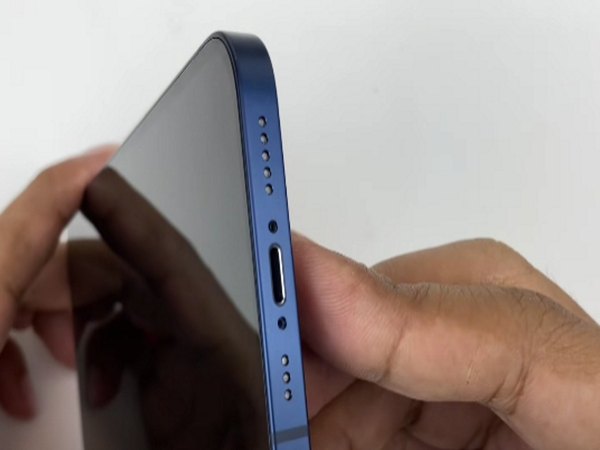

← حالا اون دوتا پیچ 6.9 میلی‌متری Pentalobe که لبه پایینی گوشی، کنار پورت شارژ قرار دارن رو باز کن.

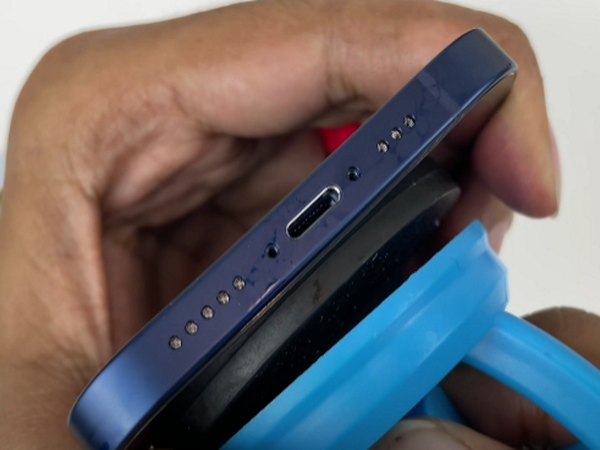

برای ضعیف کردن چسب‌های قوی ضدآب زیر نمایشگر، اول باید به حاشیه‌های صفحه نمایش گرما بدی. می‌تونی از یه پد حرارتی iOpener استفاده کنی و اون رو دورتادور لبه‌ها قرار بدی.

وقتی چسب‌ها نرم شدن، با یه کاپ مکنده (ساکشن کاپ) نمایشگر رو یه مقدار بالا بکش. همزمان یه ابزار پلاستیکی نازک (مثل پیک) رو بین صفحه و شاسی فلزی وارد کن تا یکم فاصله ایجاد بشه.

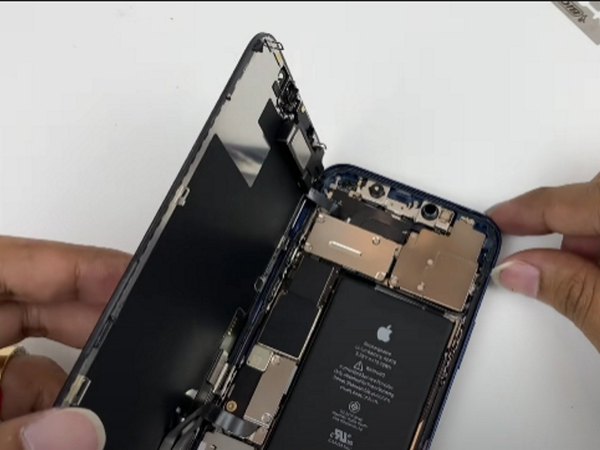

حالا خیلی آروم پیک پلاستیکیت رو دورتادور لبه‌های گوشی حرکت بده تا تمام نوار چسب‌ها بریده بشن. مراقب باش ابزار رو خیلی عمیق فرو نکنی. بعد از برش کامل چسب‌ها، می‌تونی نمایشگر رو به آرومی بلند کنی تا به داخل گوشی مسلط بشی.

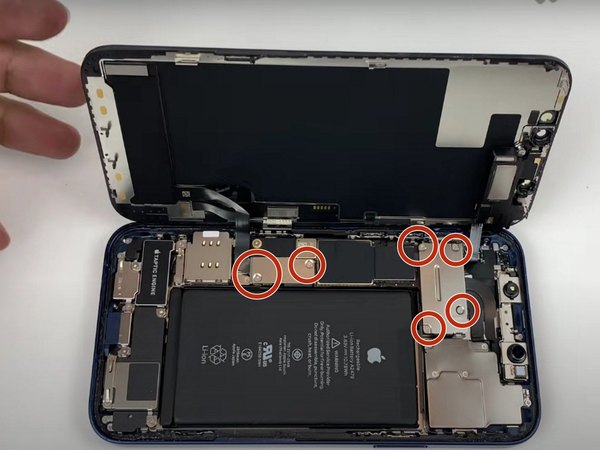

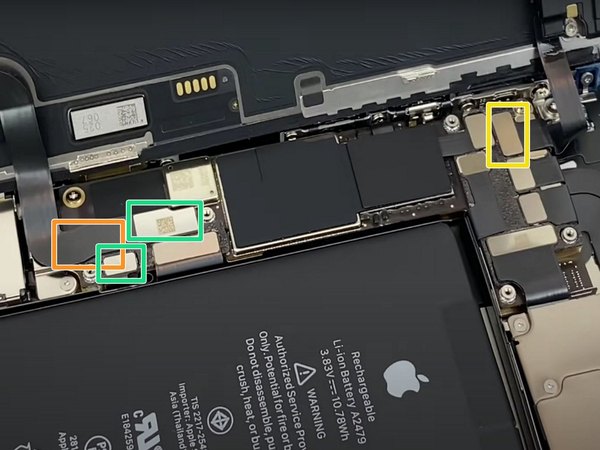

← اول 6 تا پیچ چهارسو (Phillips #00) که شیلدهای فلزی روی فلت‌ها رو نگه داشتن باز کن.

← با یه اسپاجر پلاستیکی یا حتی ناخنت، دوتا کانکتور بالایی رو به آرومی از روی برد جدا کن.

← حالا نوبت جدا کردن کانکتور زیری می‌رسه؛ احتیاط کن تا پایه‌های روی برد آسیب نبینن.

← در نهایت فلت اصلی تصویر رو هم آزاد کن.

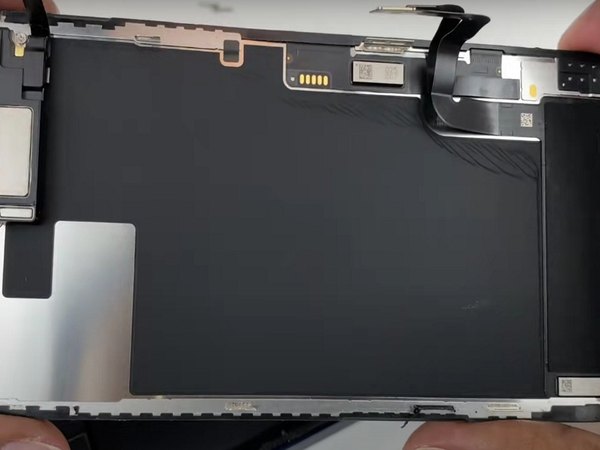

الان دیگه صفحه نمایش کاملا از بدنه جدا شده و می‌تونی اون رو برداری و کنار بذاری.

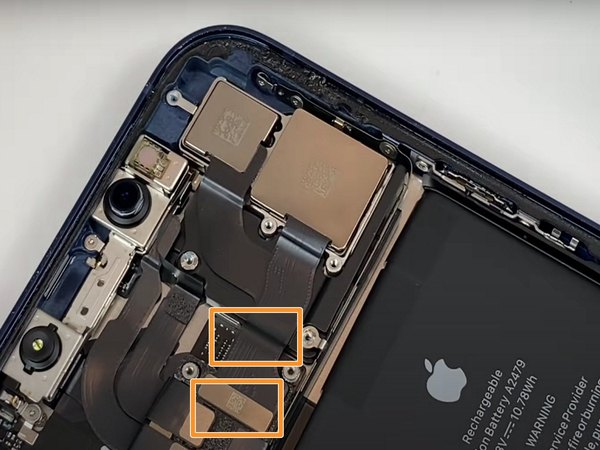

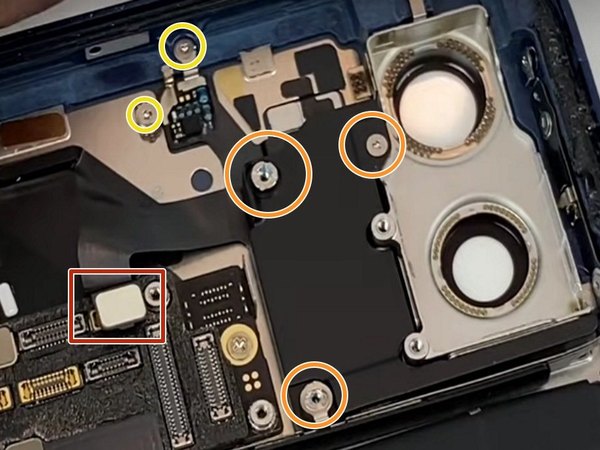

← رسیدیم به ماژول جذاب دوربین عقب. اول 4 تا پیچ چهارسو (Phillips #00) این بخش رو باز کن.

← با کمک اسپاجر پلاستیکی، دوتا کانکتور مربوط به لنزهای دوربین رو از روی مادربرد قطع کن.

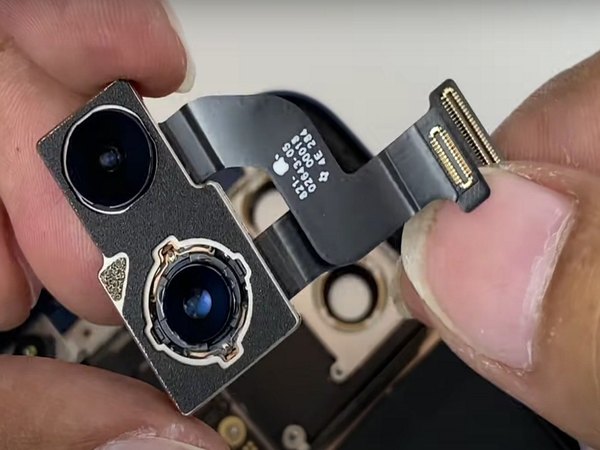

حالا می‌تونی کل ماژول دوربین دوگانه رو از جاش خارج کنی. دقت کن که روی لنزها لک یا گرد و غبار نشینه.

← برای جدا کردن مجموعه دوربین جلو، باید سه تا کانکتوری که اون رو به برد وصل کردن با اسپاجر جدا کنی.

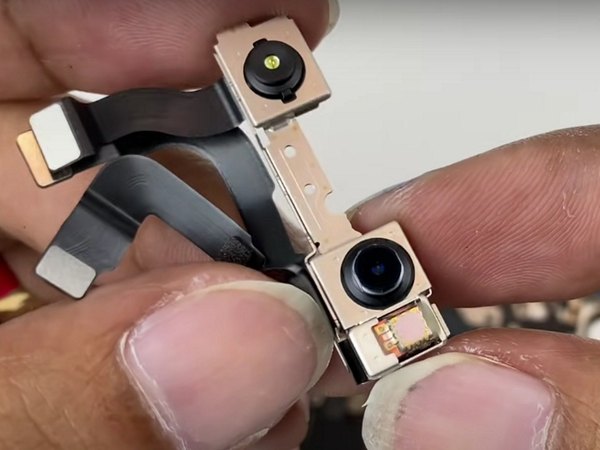

بعد از آزاد شدن فلت‌ها، ماژول دوربین سلفی و سنسورهای مجاورش رو به آرومی دربیار.

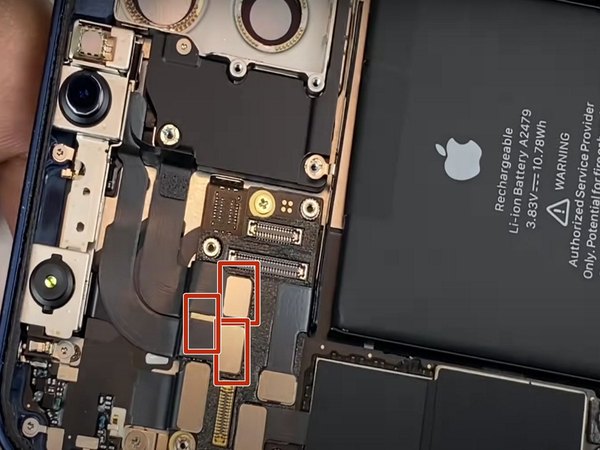

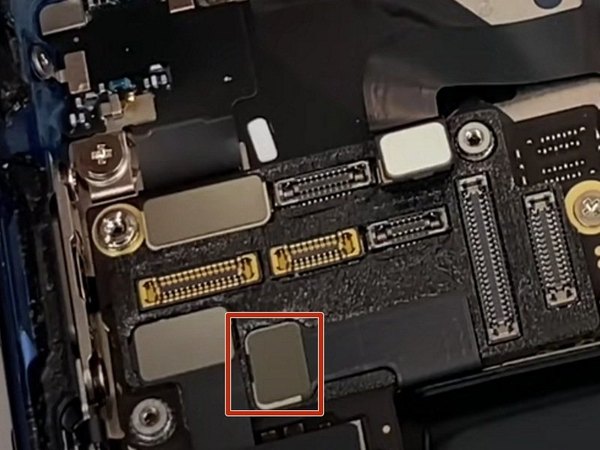

← با یه ابزار پلاستیکی فلت متصل به براکت باتری رو جدا کن.

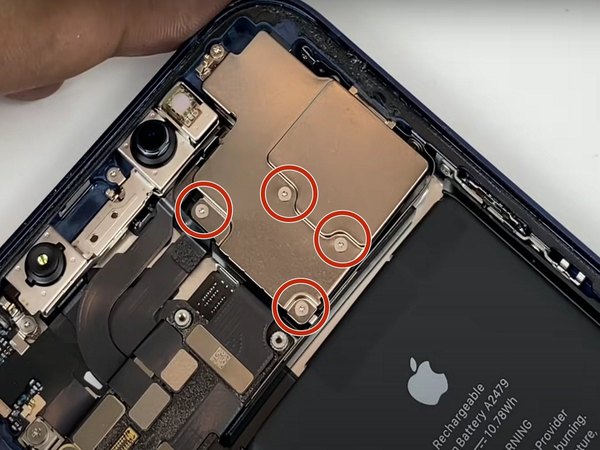

← حالا 3 تا پیچ چهارسو (Phillips #00) این قسمت رو باز کن.

شیلد فلزی محافظ باتری رو بردار تا دسترسی بازتر بشه.

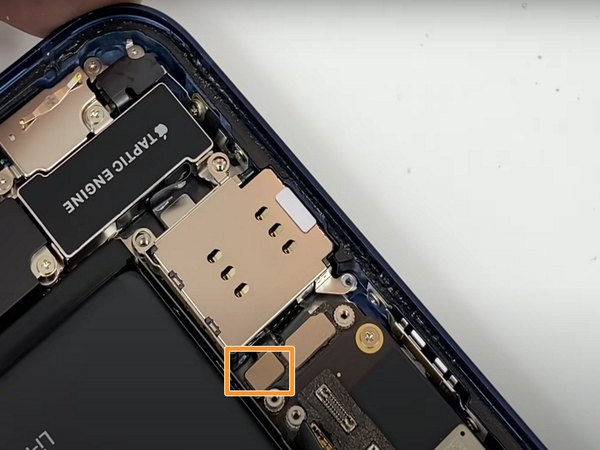

← با اسپاجر کانکتور مربوط به فلاش دوربین عقب رو قطع کن.

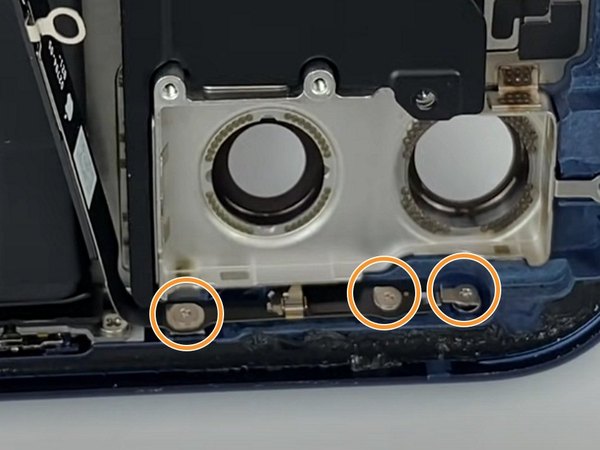

← 3 تا پیچ چهارسو (Phillips #00) این ناحیه رو با دقت باز کن.

← 2 تا پیچ چهارسو (Phillips #00) دیگه هم هست که باید باز بشن.

حالا خیلی راحت فلاش دوربین رو از بدنه جدا کن.

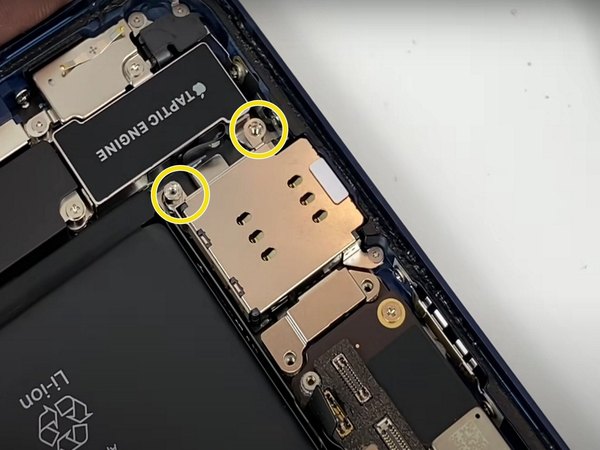

← 4 تا پیچ چهارسو (Phillips #00) مربوط به محفظه سیم‌کارت رو باز کن.

← اینجا به یه ابزار خاص نیاز داری. 2 تا پیچ پایه رو با پیچ‌گوشتی مخصوص Standoff آیفون باز کن.

← کانکتور فلت خشاب سیم‌کارت رو با اسپاجر از برد اصلی جدا کن.

حالا ماژول کامل خواننده سیم‌کارت رو بیرون بیار. تو آیفون 12 قطعه سیم‌کارت به صورت کاملا ماژولار طراحی شده که خیلی جالب و کاربردیه.

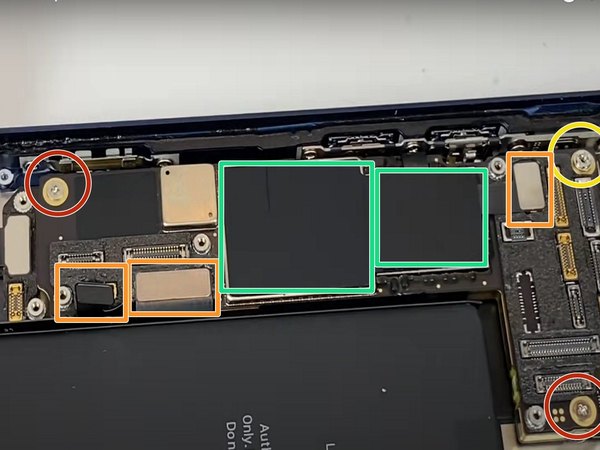

← برای رسیدن به مادربرد، اول 2 تا پیچ چهارسو (Phillips #00) باقیمونده رو باز کن.

← با دقت تمام، 3 تا کانکتور باتری و بقیه اتصالات رو جدا کن.

← پیچ پایه‌ای (Standoff) که برد رو نگه داشته باز کن.

← لایه محافظ پلاستیکی رو با اسپاجر کنار بزن.

حواست باشه انجام دقیق این مرحله آخر برای آزاد شدن کامل مادربرد کاملا ضروریه.

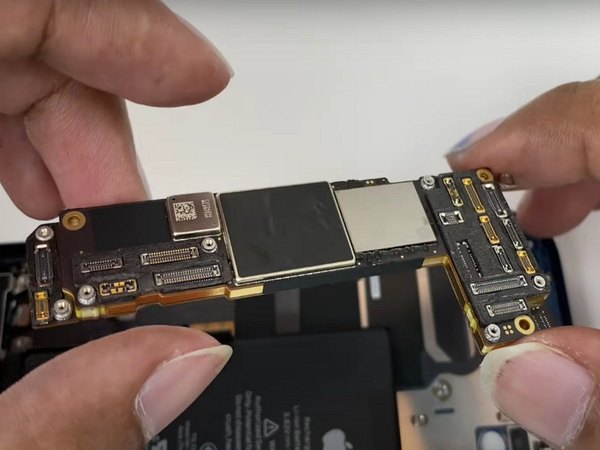

حالا مادربرد فشرده و ساندویچی آیفون 12 رو بلند کن و دربیار.

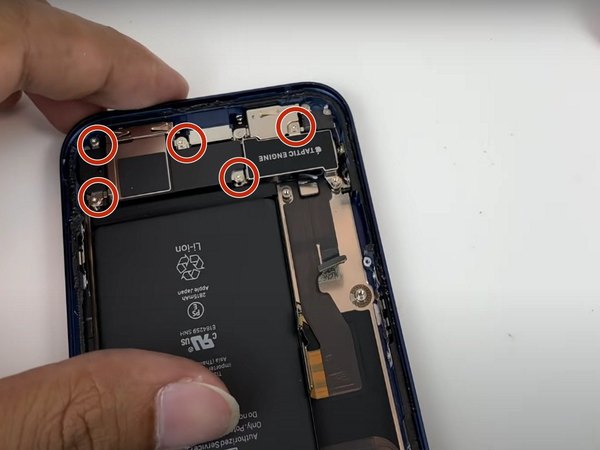

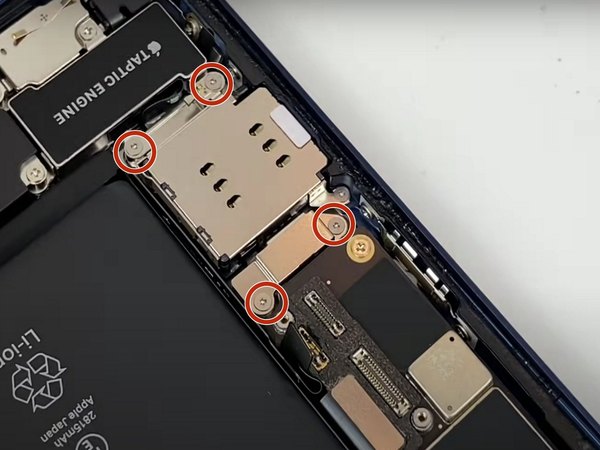

← 5 تا پیچ چهارسو (Phillips #00) که ماژول اسپیکر رو محکم کردن باز کن.

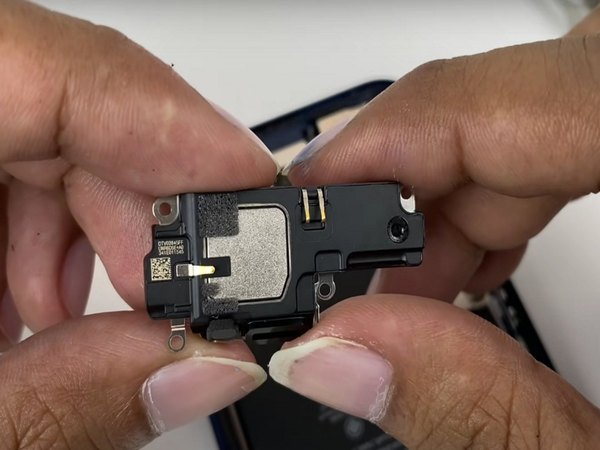

بلندگوی اصلی گوشی رو خارج کن. اپل برای تولید صدای استریو باکیفیت، فضای زیادی به این قطعه داده.

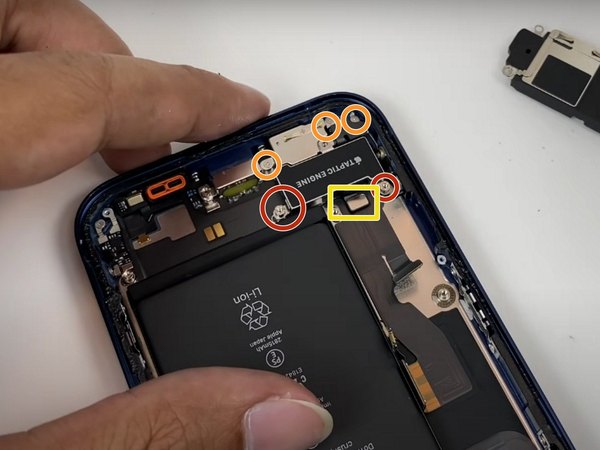

← 2 تا پیچ Standoff مربوط به موتور ویبره رو باز کن.

← 3 تا پیچ چهارسو (Phillips #00) دیگه روی این بخش رو هم باز کن.

← کانکتور موتور هپتیک رو با اسپاجر قطع کن.

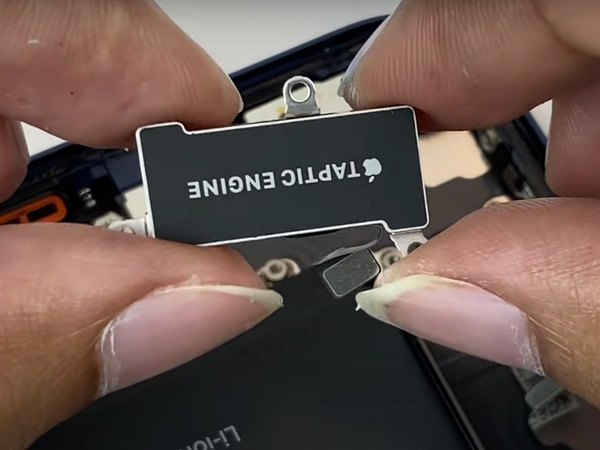

موتور خطی Taptic Engine رو دربیار. این همون قطعه‌ست که بازخوردهای لمسی دقیق سیستم‌عامل رو تولید می‌کنه.

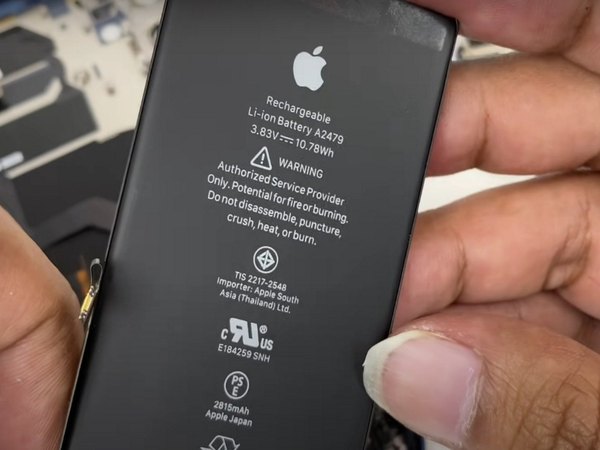

باتری آیفون با چسب‌های کششی مخصوص به بدنه متصل شده که باید دونه دونه اونا رو بیرون بکشی.

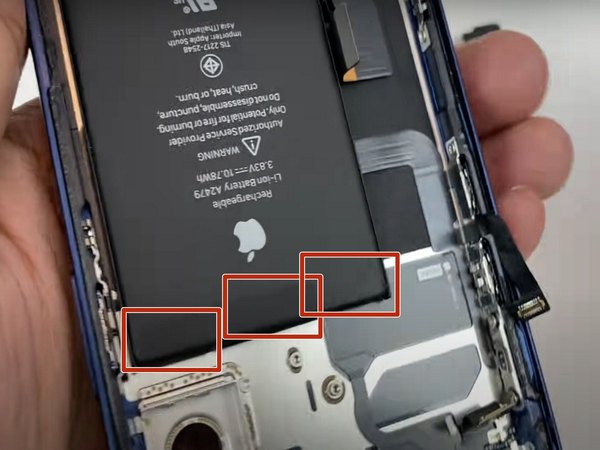

برای کشیدن چسب‌ها، از لبه‌هایی که تو عکس اول با رنگ قرمز مشخص شدن شروع کن. نوارها رو به آرومی و صاف بکش تا پاره نشن.

وقتی چسب‌ها کاملا رها بشن، باتری خیلی راحت از جاش بلند می‌شه.

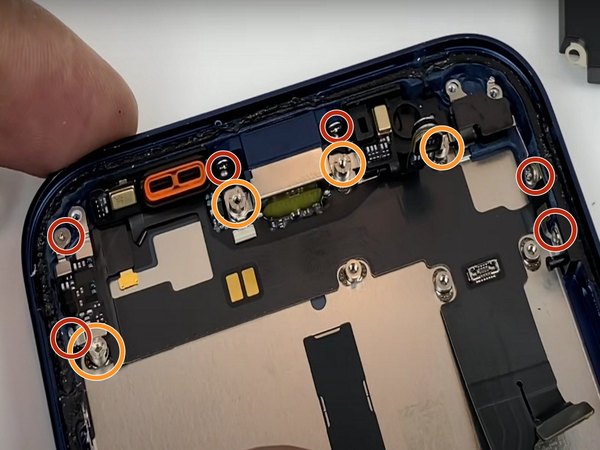

← برای باز کردن فلت لایتنینگ، اول 6 تا پیچ چهارسو (Phillips #00) این ناحیه رو باز کن.

← 4 تا پیچ Standoff نگهدارنده رو هم با پیچ‌گوشتی مخصوص باز کن.

لایه پلاستیکی محافظ روی فلت رو با اسپاجر جدا کن.

دقت کن، برداشتن این لایه برای خارج کردن ایمن پورت شارژ خیلی مهمه.

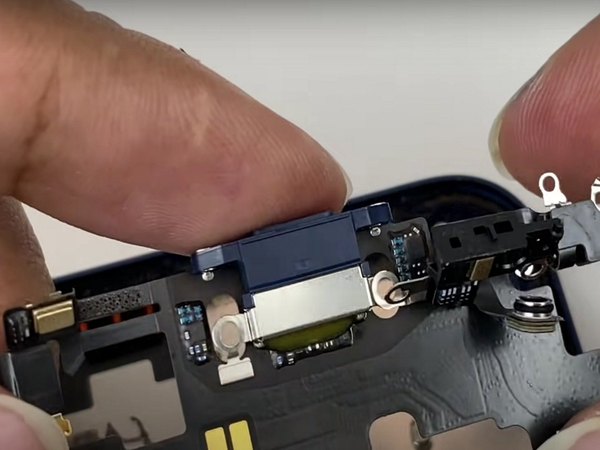

کل مجموعه فلت پورت شارژ رو دربیار.

موقع جدا کردن این فلت بزرگ مراقب باش زور نزنی، چون خم شدن بیش از حد باعث پارگی مسیرهای روی فلت می‌شه.

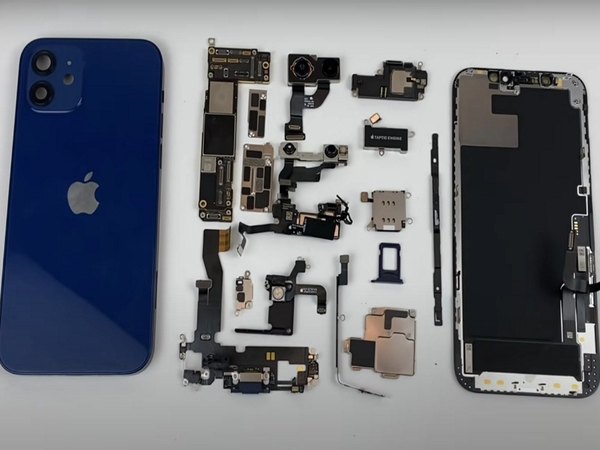

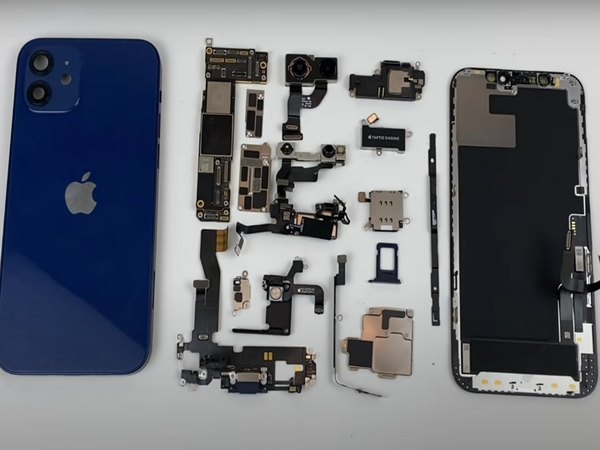

اینم از نمای کلی تمام قطعاتی که کنار هم نشستن تا آیفون 12 رو بسازن. مهندسی اپل تو چیدمان ماژولار قطعات واقعا بی‌نظیره و دیدن این نظم داخل بدنه گوشی خیلی لذت‌بخش بود. امیدوارم از این کالبدشکافی لذت برده باشی؛ پیشنهاد می‌کنم حتما بقیه آموزش‌ها و بررسی‌های سخت‌افزاری رو تو اپلیکیشن آیسی‌مدار دنبال کنی تا با معماری و رازهای بقیه گوشی‌ها هم آشنا بشی.
