نقشه‌خوانی تراشه‌های آیپد ۱۰؛ بررسی میکروسکوپی قطعات روی مادربرد

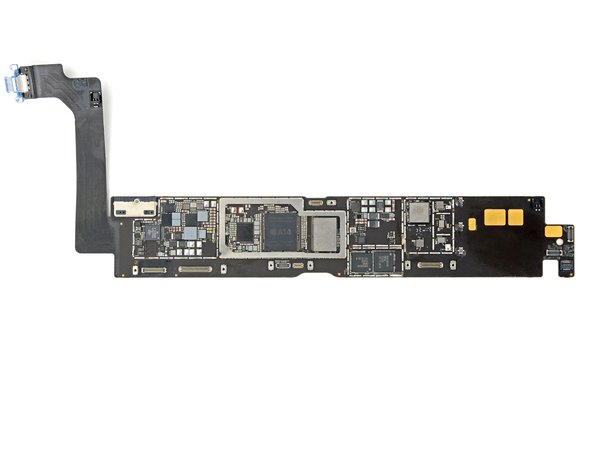

تو بخش اول از بررسی مادربرد، مستقیم می‌ریم سراغ مهم‌ترین قطعات، یعنی پردازنده، حافظه‌ها و کنترلر تایپ‌سی که تازه به این نسل اضافه شده:

← پردازنده شش هسته‌ای Apple A14 Bionic (با شماره APL1W01/339S00803) که دقیقا زیر رم 4 گیگابایتی از نوع LPDDR4X ساخت شرکت SK hynix با شماره مدل H9HKNNNCRMMVFR-NEH ساندویچ شده.

← حافظه داخلی 64 گیگابایتی از نوع NAND Flash که به احتمال زیاد ساخت شرکت Kioxia با شماره مدل K5A2JW30I8TAI2217 هست.

← آیسی مدیریت تغذیه اختصاصی اپل با شماره APL1094/343S00564 که جریان برق رو تو مدار کنترل می‌کنه.

← یه آیسی مدیریت تغذیه دیگه از اپل با شماره APL1099/343S00565 برای توزیع دقیق‌تر ولتاژ بین قطعات مختلف.

تراشه شارژر باتری از شرکت Texas Instruments مدل SN2610A0 که وظیفه مدیریت ایمن شارژ باتری بزرگ آیپد رو بر عهده داره.

کنترلر صفحه لمسی (Touchscreen Controller) ساخت Broadcom با مدل BCM15957A0 که حرکات انگشت و قلم رو روی نمایشگر پردازش می‌کنه.

← کنترلر پورت USB Type-C از Texas Instruments مدل CD3217B13. این همون تراشه‌ای هست که جایگزین کنترلرهای قدیمی لایتنینگ شده و ارتباطات تایپ‌سی رو مدیریت می‌کنه.

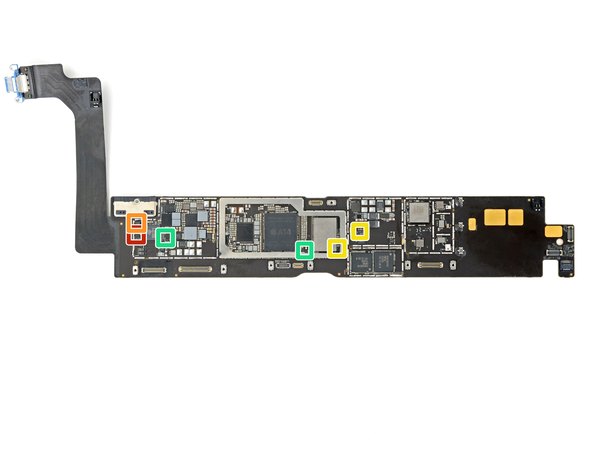

تو بخش دوم از شناسایی تراشه‌ها، نگاهمون رو می‌بریم سمت آیسی‌های صوتی و مبدل‌های ولتاژ روی همین سمت از برد:

← آمپلی‌فایر صوتی ساخت Analog Devices مدل MAX98709B که قدرت و کیفیت صدای اسپیکرهای آیپد رو تامین می‌کنه.

← حافظه فلش سریال NOR با ظرفیت 1 مگابایت از برند Winbond مدل W25Q80DV که معمولا برای ذخیره فریم‌ورهای سطح پایین سخت‌افزاری استفاده می‌شه.

← تراشه مدیریت تغذیه مشترک اپل و Cirrus Logic با شماره 343S00377.

← تکرارکننده (Repeater) دوگانه USB 2.0 که احتمالا ساخت Texas Instruments هست و برای تقویت سیگنال‌های دیتا تو مسیرهای طولانی‌تر برد کاربرد داره.

درایور ال‌ای‌دی نور پس‌زمینه (Backlight) از Texas Instruments مدل LM3638 که روشنایی پنل نمایشگر رو تنظیم می‌کنه.

مبدل افزاینده ولتاژ (Step-up Converter) مدل TPS61230A از Texas Instruments با ظرفیت 6 آمپر و 5 ولت.

← مبدل DC-DC که احتمال خیلی زیاد ساخت Texas Instruments با شماره مدل SN1705004A0 هست.

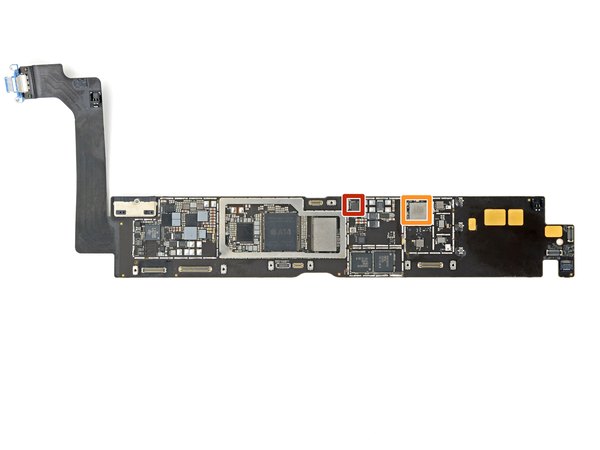

تو بخش سوم، چندتا قطعه امنیتی و محافظتی جالب می‌بینیم که برای سلامت برد حیاتی هستن:

← محافظ پورت USB Type-C ساخت Texas Instruments مدل TPD4S311A که جلوی اتصالی‌ها و نوسانات ورودی از پورت شارژ رو می‌گیره.

← آیسی محافظ در برابر نوسانات شدید ولتاژ (Surge Protection) مدل TVS2200 از شرکت Texas Instruments.

← فرستنده/گیرنده و مترجم سطح ولتاژ با منبع تغذیه دوگانه از شرکت Nexperia مدل 74AVC1T45 برای هماهنگی سیگنال‌ها بین قطعاتی که با ولتاژهای مختلف کار می‌کنن.

← مترجم سطح ولتاژ یک بیتی و چندگانه از Nexperia مدل LSF0101.

تو بخش چهارم می‌رسیم به تراشه‌های مربوط به ارتباطات بی‌سیم تبلت:

← کنترلر NFC از شرکت NXP Semiconductor مدل SN210 که یه بخش امنیتی یکپارچه (Secure Element) هم داخلش تعبیه شده.

← ماژول وای‌فای و بلوتوث ساخت شرکت USI با شماره مدل 339S01015 که ارتباط پایدار و پرسرعت آیپد رو با اینترنت و لوازم جانبی برقرار می‌کنه.

تو بخش پنجم و آخر، سنسورهایی رو می‌بینیم که به آیپد کمک می‌کنن محیط اطرافش رو درک کنه:

← شتاب‌سنج و ژیروسکوپ شش محوره ساخت Bosch Sensortec مدل BMI282 که چرخش و زاویه دست گرفتن دستگاه رو با دقت بالا تشخیص می‌ده.

← سنسور فشار هوا (بارومتر) که اون هم از تولیدات شرکت Bosch Sensortec هست.

← سنسور اثر هال (Hall Sensor) ساخت شرکت Alps. این همون سنسور مغناطیسی جذابه که وقتی کاور هوشمند رو روی آیپد می‌بندی، صفحه رو به‌طور خودکار خاموش می‌کنه. بررسی تراشه‌های روی برد همیشه یکی از جذاب‌ترین بخش‌های باز کردن یه دستگاه جدیده. دیدن این همه تکنولوژی که روی یه تخته‌مدار کوچیک چیده شده، واقعا هنر مهندسی اپل رو نشون می‌ده. امیدوارم از این گشت‌وگذار سخت‌افزاری روی برد آیپد 10 لذت برده باشی. اگه سوالی درباره این تراشه‌ها داشتی یا قطعه‌ای برات جالب بود، حتما تو بخش نظرات برامون بنویس تا با هم در موردش گپ بزنیم!
