کالبدشکافی و بررسی مادربرد مک‌بوک پرو ۱۴ اینچ M3 Pro (اواخر ۲۰۲۳)

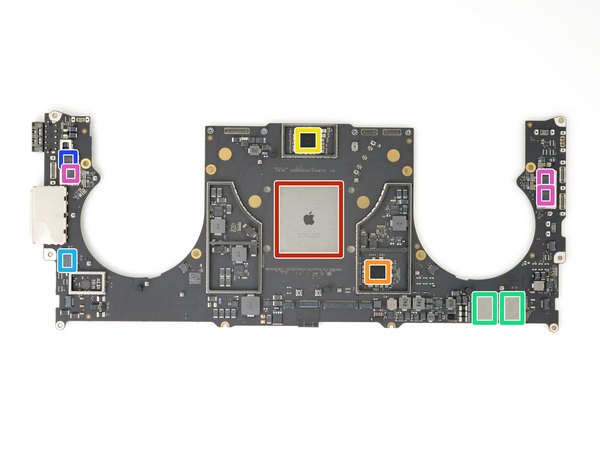

← پردازنده قدرتمند 12 هسته‌ای Apple M3 Pro با شناسه APL1203/339S01320 که با 18 گیگابایت حافظه یکپارچه (Unified Memory) ترکیب شده تا سرعت پردازش رو به حداکثر برسونه.

← آیسی مدیریت تغذیه (Power Management) اختصاصی اپل با شناسه APL109H/343S00652 که وظیفه تامین ولتاژ دقیق بخش‌های مختلف پردازنده رو بر عهده داره.

← دومین آیسی مدیریت تغذیه اپل با همون مدل APL109H/343S00653 که برای پایداری توان مصرفی، درست کنار آیسی قبلی قرار گرفته.

← تراشه حافظه فلش NAND ساخت شرکت Kioxia با شماره مدل K5A3U08299 که ظرفیت 128 گیگابایتی داره و بخشی از فضای ذخیره‌سازی اصلی دستگاه رو تشکیل می‌ده.

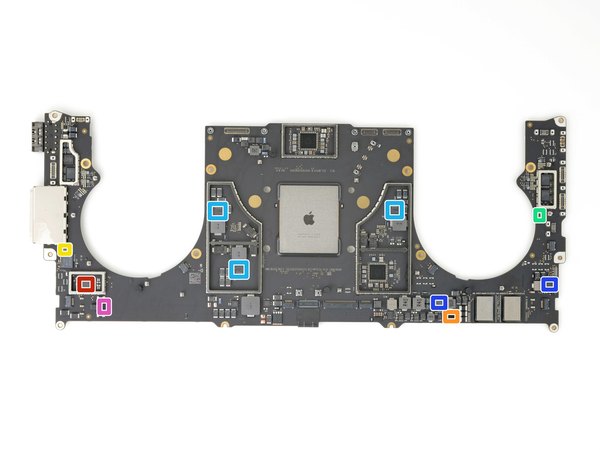

کنترلر پورت USB Type-C از برند معتبر Texas Instruments با شماره SN25A12 که ارتباطات سریع و مدیریت شارژ دستگاه رو به دوش می‌کشه.

چیپی که به احتمال خیلی زیاد مبدل DisplayPort به HDMI از شرکت Parade Technologies (مدل PS190) هست تا بتونی به راحتی تصویر رو به مانیتورهای خارجی منتقل کنی.

← کنترلر پرسرعت ThunderBolt که احتمالا طراحی خود اپله و با شناسه U0KSS1-L2 روی برد نشسته.

← کنترلر کارت‌خوان (Card Reader) ساخت شرکت Genesys Logic با شماره مدل GL9755A که وظیفه خوندن سریع اطلاعات از کارت‌های حافظه رو داره.

← یه آیسی مدیریت تغذیه دیگه از خود اپل با شناسه 338S00600-A0 که بخش دیگه‌ای از مدارات تغذیه رو تو این قسمت کنترل می‌کنه.

← حافظه فلش سریال NOR با ظرفیت 1 مگابایت از برند GigaDevice که معمولا برای ذخیره فریم‌ورهای سبک استفاده می‌شه.

← یه حافظه فلش سریال 1 مگابایتی دیگه از نوع NOR که این بار ساخت شرکت نام‌آشنای Winbond هست.

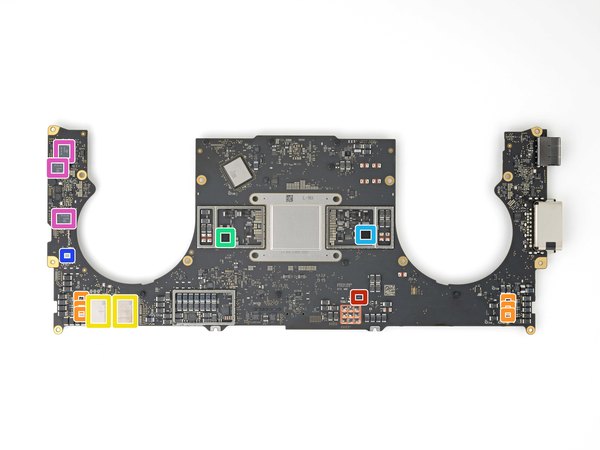

مبدل DC-DC ساخت شرکت Renesas با مدل RAA225702B که ولتاژهای ورودی رو به مقادیر دقیق و مورد نیاز قطعات تبدیل می‌کنه.

رگولاتور کاهنده ولتاژ همگام (Step-down Regulator) از برند Analog Devices که می‌تونه تا 10 آمپر جریان رو تو ولتاژ 18 ولت تحمل کنه.

← مبدل باک (Buck Converter) همگام 6 آمپری از Texas Instruments که برای کاهش ولتاژ با راندمان بالا تو این مدار قرار گرفته.

← آیسی شارژر باتری ساخت Renesas با شماره مدل RAA489901A5 که وظیفه مهم شارژ ایمن، سریع و بهینه باتری دستگاه رو بر عهده داره.

← آمپلی‌فایر صوتی Texas Instruments با شناسه SN012776B0 که قدرت و کیفیت صدای فوق‌العاده اسپیکرهای مک‌بوک پرو از اینجا نشات می‌گیره.

← تراشه دوم حافظه فلش NAND با ظرفیت 128 گیگابایت از شرکت Kioxia (شماره مدل K5A3UN0975) که در کنار تراشه سمت دیگه برد، فضای ذخیره‌سازی رو تکمیل می‌کنه.

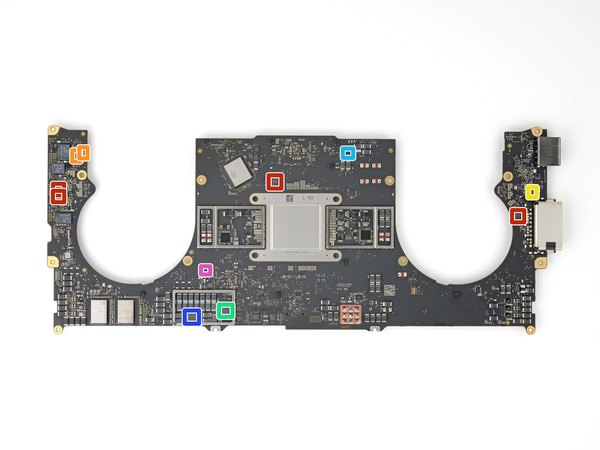

← آیسی مدیریت تغذیه اپل با شناسه APL109G/343S00649 برای کنترل جریان و ولتاژهای این سمت از برد.

یکی دیگه از چیپ‌های مدیریت توان اپل با همون سری APL109G و شناسه 343S00650.

کدک صوتی (Audio Codec) ساخت Cirrus Logic مدل CS42L84A که مغز متفکر پردازش صدای ورودی و خروجی تو این دستگاه محسوب می‌شه.

← دومین کنترلر پورت USB Type-C از برند Texas Instruments با شماره SN25A12 برای مدیریت ارتباطات پورت‌های سمت دیگه دستگاه.

← حافظه فلش سریال 8 مگابایتی NOR ساخت شرکت Winbond که برای ذخیره‌سازی کدهای سیستمی مهم روی مادربرد نصب شده.

← یه حافظه فلش سریال NOR یک مگابایتی دیگه از برند Winbond.

← تراشه حافظه فلش سریال NOR با ظرفیت 4 مگابیت (نیم مگابایت) که بازم محصولی از شرکت Winbond هست.

← درایور نور پس‌زمینه ال‌ای‌دی مانیتور (Backlight Driver) ساخت Texas Instruments با مدل LP8548B1 که روشنایی بی‌نظیر و متغیر صفحه‌نمایش رو کنترل می‌کنه.

مبدل DC-DC مدل RAA209100B1 ساخت Renesas برای تنظیم جریان‌های این بخش از مدار.

یه مبدل DC-DC دیگه از برند Renesas با شناسه RAAxxx501C.

← تولیدکننده ولتاژ مرجع (Voltage Reference) 2٫5 ولتی از Texas Instruments که برای دقت بخشیدن به سایر مدارات اندازه‌گیری و تنظیم ولتاژ تو مدار قرار گرفته.

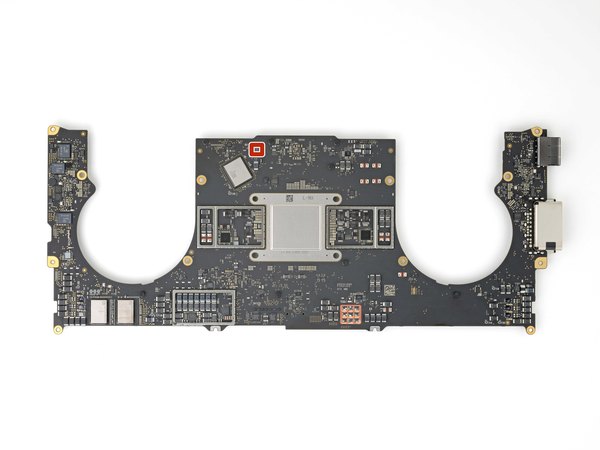

← تو بخش ارتباطات شبکه، یه ماژول یکپارچه وای‌فای و بلوتوث به چشم می‌خوره که احتمالا ساخت شرکت USI با شناسه 339S01093 هست و اتصال بی‌نقص و پرسرعت بی‌سیم رو تضمین می‌کنه.

← و در نهایت، سنسورهای شتاب‌سنج و ژیروسکوپ رو داریم که به احتمال زیاد ساخت برند معتبر Bosch Sensortec هستن و برای تشخیص حرکت و زاویه دستگاه کاربرد دارن. به پایان این بررسی تخصصی رسیدیم. همون‌طور که دیدی، مادربرد مک‌بوک پرو M3 Pro پر از چیپ‌های اختصاصی اپل و رگولاتورهای قدرتمنده که هماهنگی فوق‌العاده‌ای با هم دارن و این عملکرد بی‌نظیر رو خلق می‌کنن. اگه از این نقشه‌خوانی و بررسی قطعات تو آیسی‌مدار لذت بردی، لینک این مقاله رو برای دوستات که عاشق سخت‌افزار هستن بفرست تا اونا هم با معماری شاهکار اپل بیشتر آشنا بشن!
