کالبدشکافی مک‌بوک ایر ۱۱ اینچ ۲۰۱۵ (Early)؛ سبک، باریک و بدون تغییر چشمگیر

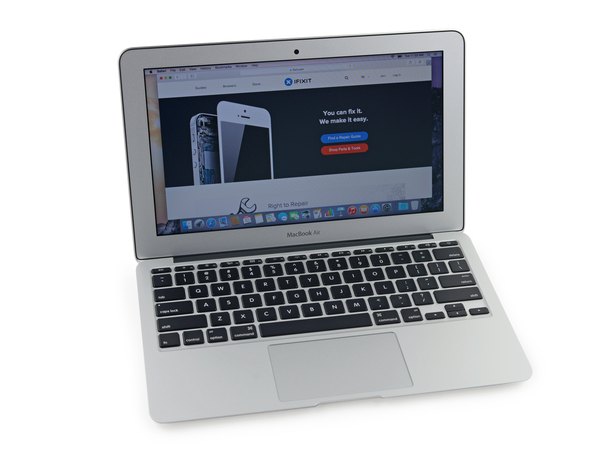

از مک‌بوک ایر 11 اینچ (Early 2015) چه انتظاری داریم؟ راستش ما حسابی بررسیش کردیم اما از روی ظاهر، عملا نمی‌شه تفاوتی بین این مدل و نسل قبلیش پیدا کرد. بیا ببینیم روی جعبش چه مشخصاتی نوشته شده:

← پردازنده دو هسته‌ای Intel Core i5 از نسل پنجم (Broadwell) به همراه گرافیک مجتمع Intel HD Graphics 6000.

← حافظه فلش با ظرفیت پایه 128 گیگابایت (که تا 512 گیگابایت قابل سفارشه).

← چهار گیگابایت رم LPDDR3 (قابل سفارش تا 8 گیگابایت، اما بعد از خرید غیرقابل ارتقاست).

← نمایشگر 11٫6 اینچی با رزولوشن 1366 در 768 پیکسل (تراکم حدود 135 پیکسل بر اینچ).

وای‌فای پرسرعت با استاندارد 802.11ac.

پورت ارتباطی Thunderbolt 2.

← میکروفون‌های دوگانه برای دریافت بهتر صدا.

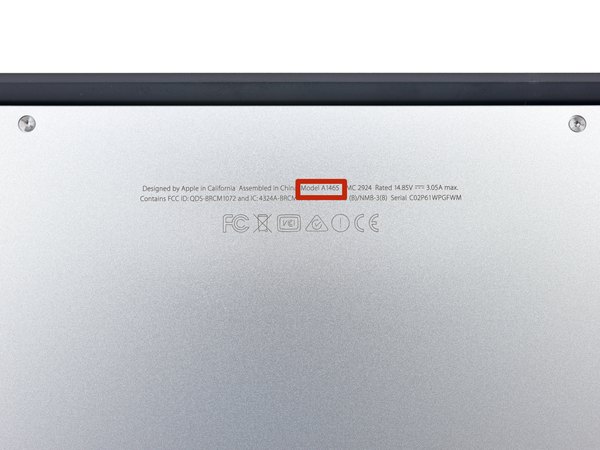

← قبل از اینکه بریم سراغ باز کردن قاب پشتی، یه نگاه به شماره مدل میندازیم: A1465. این دقیقا همون شماره مدلیه که از اواسط سال 2012 روی مک‌بوک ایرهای 11 اینچی دیدیم!

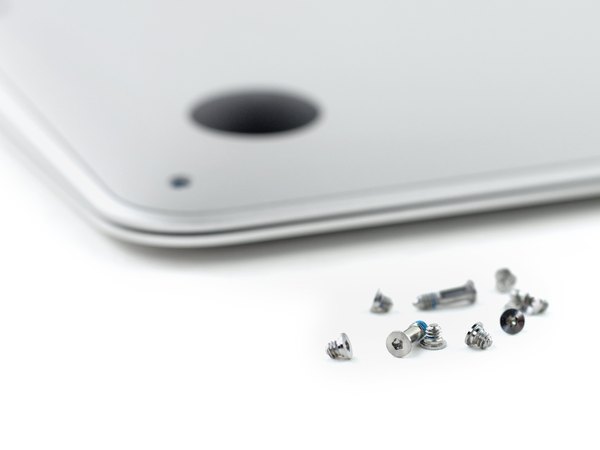

برای ورود به این دستگاه، اول باید از سد پیچ‌های معروف و انحصاری اپل، یعنی پنتالوب بگذریم. خوشبختانه ما ابزار مناسب برای باز کردن این پیچ‌های ستاره‌ای شکل رو داریم و اجازه نمی‌دیم طراحی بسته اپل جلومون رو بگیره.

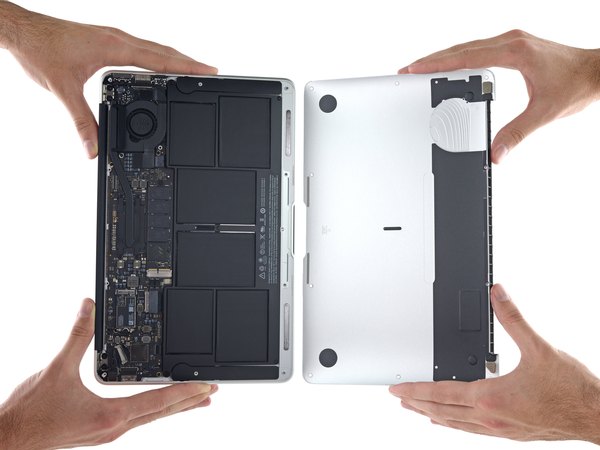

با برداشتن قاب زیرین، اولین نگاه به داخل دستگاه دقیقا همون چیزیه که انتظارش رو داشتیم. در واقع انگار هیچ تغییری نسبت به مدل سال قبل اتفاق نیفتاده.

این شباهت بی‌حد و مرز باعث می‌شه احساس کنیم تو ماشین زمان گیر افتادیم! پس سریع می‌ریم سراغ قطعات تا ببینیم آیا اپل حداقل در سطح قطعات، ارتقای جالبی داده یا نه.

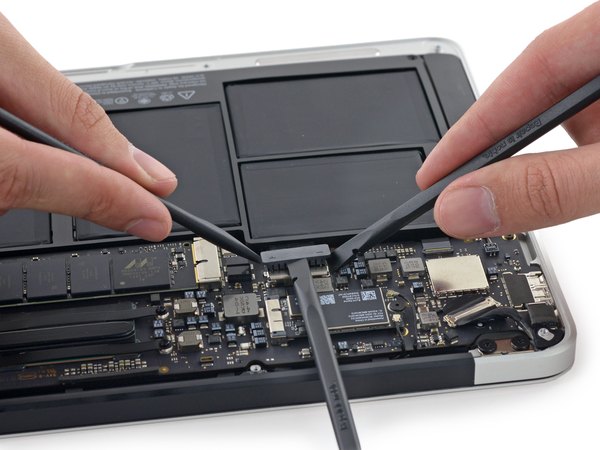

مثل همیشه، اولین و مهم‌ترین قدم تو هر کالبدشکافی، قطع کردن جریان برقه. پس با استفاده از اسپاجر، کانکتور باتری رو با احتیاط از روی مادربرد جدا می‌کنیم.

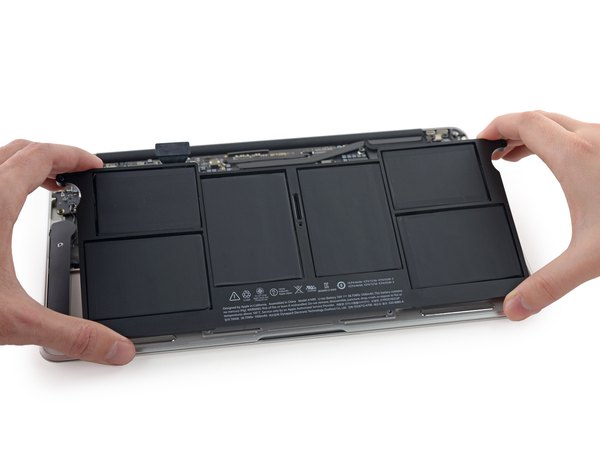

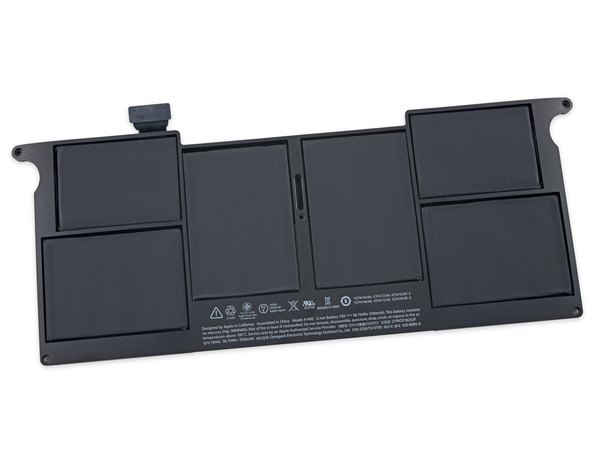

خوشبختانه درآوردن خود باتری هم خیلی راحته؛ چون فقط با چند تا پیچ نگه داشته شده و هیچ چسبی در کار نیست. بیا ببینیم مشخصات این باتری چیه:

باتری این مدل، 7٫6 ولت و 5100 میلی‌آمپر ساعت (38٫75 وات‌ساعت) ظرفیت داره که دقیقا هم‌اندازه باتری مدل سال گذشته است. با این حال، اپل ادعا کرده که شارژدهی دستگاه موقع تماشای فیلم تا 10 ساعت (یعنی یک ساعت بیشتر از قبل) رسیده.

دلیل این افزایش شارژدهی بدون تغییر ظرفیت باتری، قطعا مربوط به پردازنده‌های جدید و بهینه‌تر سری Broadwell اینتل هست.

جالبه بدونی رقیب این دستگاه، یعنی سرفیس پرو 3 مایکروسافت، با باتری کمی بزرگ‌تر (42٫4 وات‌ساعت) شارژدهی حدودی 9 ساعت رو برای وب‌گردی وعده داده بود.

در حالی که برادر بزرگ‌تر این لپ‌تاپ (یعنی مک‌بوک ایر 13 اینچی) تو این نسل به یه SSD سریع‌تر مجهز شده بود، مدل 11 اینچی ظاهرا تو همون سال 2013 جا مونده و از همون حافظه قدیمی استفاده می‌کنه.

ظاهرا اپل تصمیم گرفته این ارتقا رو برای مدل 11 اینچی در نظر نگیره و ما با همون قطعات سخت‌افزاری دو سال پیش طرفیم.

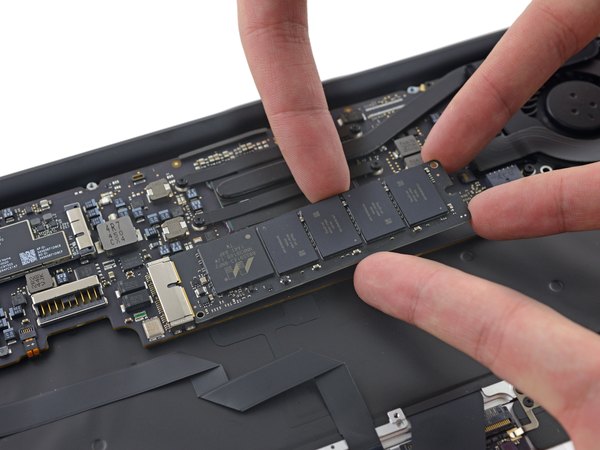

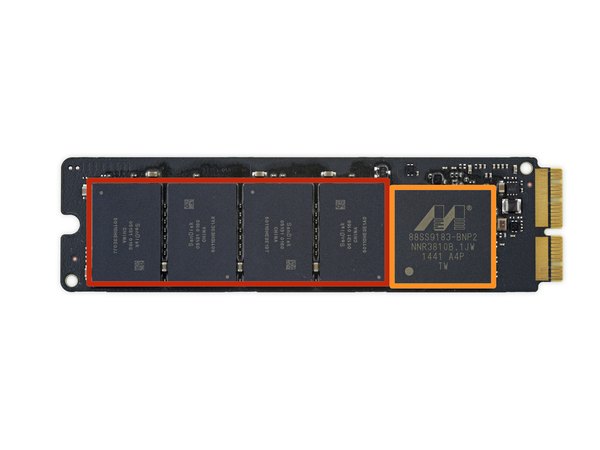

با درآوردن ماژول SSD و بررسی آیسی‌هاش، مطمئن می‌شیم که این دقیقا همون قطعه‌ایه که تو کالبدشکافی مدل 2013 دیده بودیم:

← هشت تراشه حافظه فلش NAND شانزده گیگابایتی ساخت SanDisk (در مجموع 128 گیگابایت).

← کنترلر حافظه PCIe مدل 88SS9183 از شرکت Marvell.

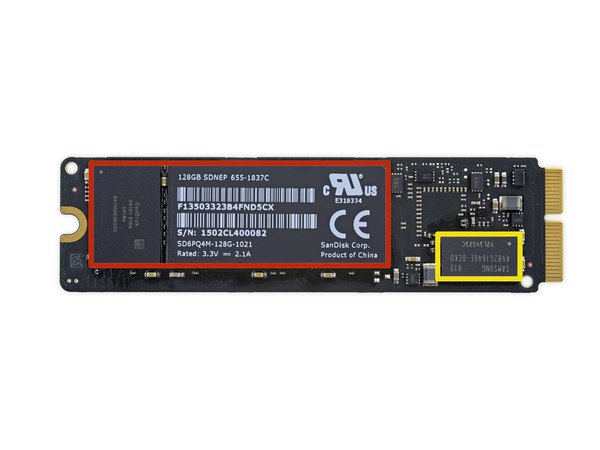

← تراشه 2 گیگابیتی (256 مگابایت) رم DDR3 ساخت سامسونگ به عنوان کش.

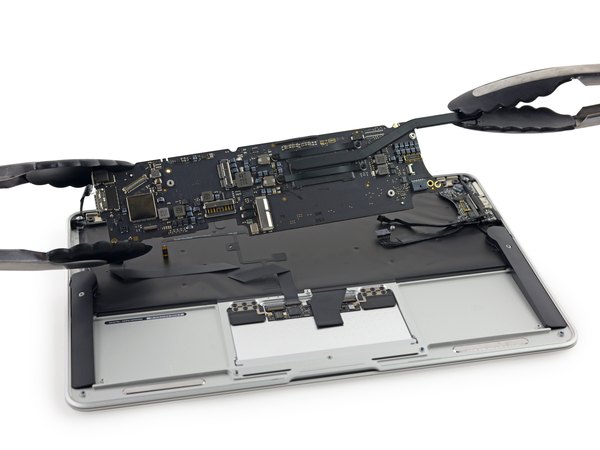

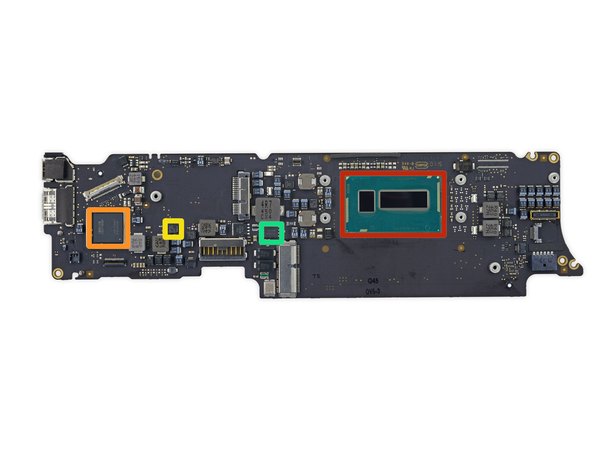

حالا که حافظه رو درآوردیم، نوبت خود مادربرده تا ببینیم چه تغییراتی روی برد اصلی اعمال شده:

← تراشه 1٫6 گیگاهرتزی Intel Core i5 5250U به عنوان قلب تپنده دستگاه، که شامل گرافیک مجتمع Intel HD Graphics 6000 هم می‌شه.

← کنترلر Thunderbolt 2 ساخت شرکت اینتل برای ارتباطات پرسرعت.

← جفت ماسفت‌های قدرت بلوک کاهنده همگام NexFET از شرکت Texas Instruments.

← ماسفت قدرت دوگانه N-channel مدل RBV1L ساخت ON Semiconductor.

با اینکه معماری Broadwell بیشتر یه ارتقای لیتوگرافی به 14 نانومتر از نسل قبلی محسوب می‌شه، اما همین تغییر کوچیک تونسته مصرف انرژی رو تا 30 درصد بهینه‌تر کنه.

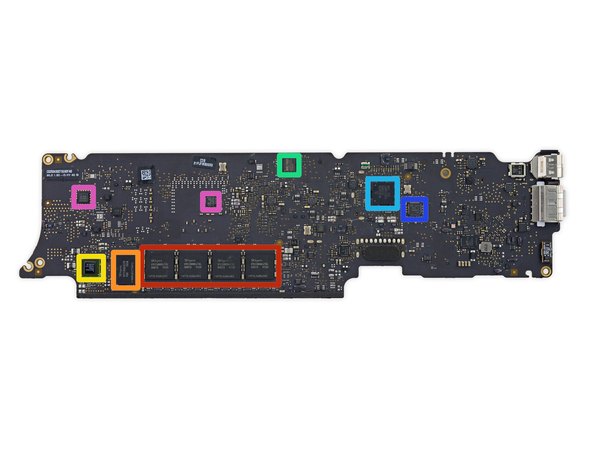

با چرخوندن مادربرد، تعداد بیشتری از تراشه‌ها خودشون رو نشون می‌دن:

← چهار ماژول رم 1 گیگابایتی LPDDR3 از SK Hynix که مجموعا 4 گیگابایت حافظه موقت رو می‌سازن.

← حافظه رم همگام کم‌مصرف 4 گیگابیتی (512 مگابایت) از SK Hynix.

← چیپست شبکه‌های بی‌سیم Broadcom BCM15700A2.

← حافظه فلش سریال 64 مگابیتی Macronix.

میکروکنترلر Texas Instruments/Stellaris.

کنترلر کاهنده همگام TPS51980A از Texas Instruments.

← تراشه‌های Intersil 958 26AHRZ N450MT و سنسور SMSC برای مانیتورینگ دقیق دما و جریان مصرفی قطعات.

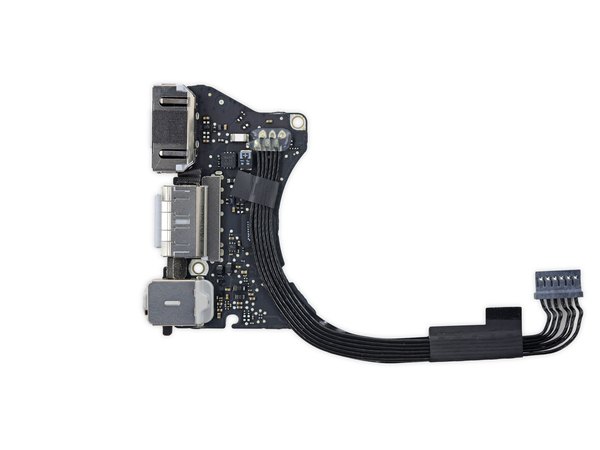

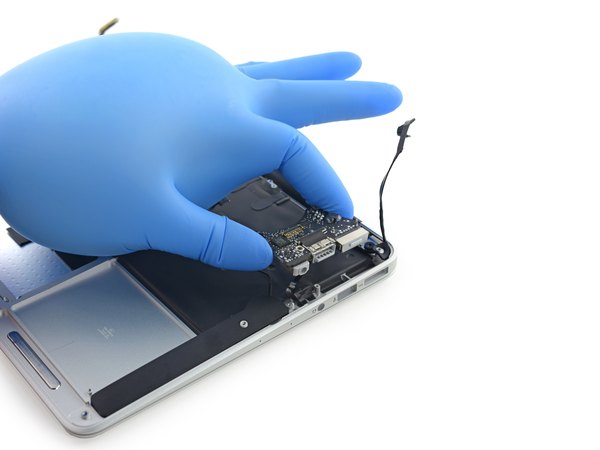

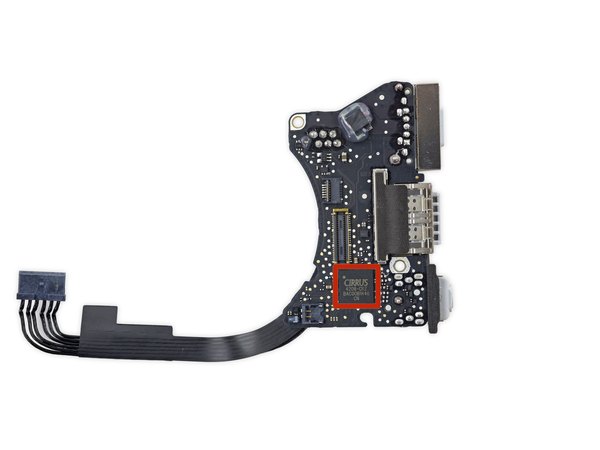

آخرین قطعه مهمی که در این بررسی بهش می‌رسیم، برد ورودی/خروجی دستگاه هست. با کمی دقت، این برد رو بیرون میاریم تا نگاه بهتری به جک هدفون، پورت USB و درگاه شارژ MagSafe 2 بندازیم.

← یه نگاه سریع به این برد نشون می‌ده که تراشه کدک صوتی Cirrus Logic 4208-CRZ HD دقیقا همونیه که تو مدل 13 اینچی همین سال هم استفاده شده.

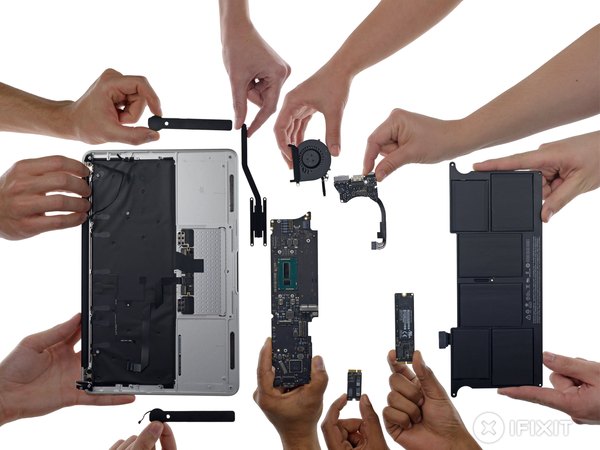

خب، کالبدشکافی ما به پایان رسید. در نهایت مک‌بوک ایر 11 اینچ (Early 2015) امتیاز تعمیرپذیری 4 از 10 رو کسب می‌کنه (10 یعنی ساده‌ترین حالت برای تعمیر).

← پس از باز کردن قاب بیرونی، دسترسی به اکثر قطعات داخلی برای تعویض نسبتا راحت و بدون دردسره.

← اما همون قاب بیرونی با پیچ‌های پنتالوب انحصاری اپل بسته شده که برای باز کردنش حتما به ابزار مخصوص نیاز داری.

← قطعات داخلی مثل رم و SSD کاملا طراحی اختصاصی دارن و این موضوع پیدا کردن قطعه جایگزین تو بازار رو سخت می‌کنه.

← از همه بدتر اینه که این مک‌بوک بعد از خرید عملا غیرقابل ارتقاست. رم روی مادربرد لحیم شده و درایو SSD هم با مدل‌های نسل‌های دیگه سازگار نیست. در کل، این مدل بیشتر روی افزایش شارژدهی تمرکز داشته تا تغییرات سخت‌افزاری بزرگ. امیدواریم از این تور کوتاه لذت برده باشی؛ اگه می‌خوای کالبدشکافی‌های بیشتری رو دنبال کنی، اپلیکیشن آیسی‌مدار رو از دست نده!
