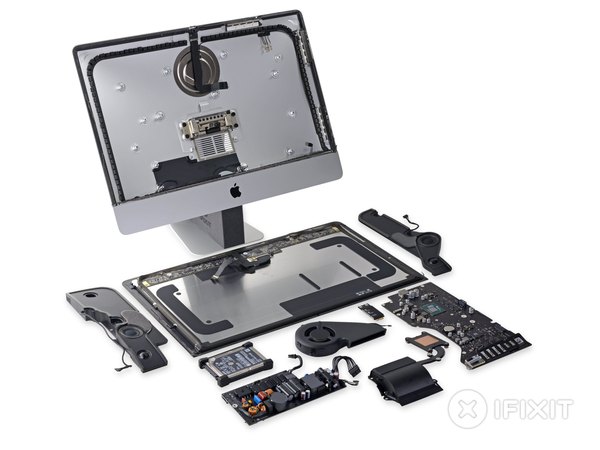

کالبدشکافی آی‌مک ۲۱.۵ اینچ Retina 4K؛ سفری به دل تراشه‌ها و پیکسل‌ها

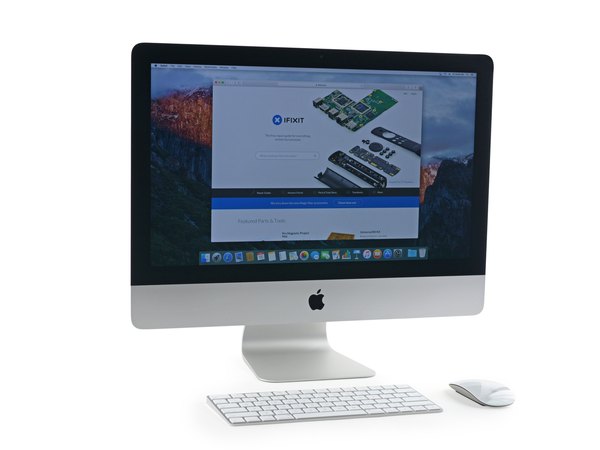

قبل از اینکه دست به ابزار بشیم و چسب‌ها رو باز کنیم، بیا یه نگاه سریع به مشخصات فنی این غول کوچیک بندازیم:

← پردازنده چهار هسته‌ای Intel Core i5-5675 اهم با فرکانس 3.1 گیگاهرتز (توربو بوست تا 3.6 گیگاهرتز)

← 8 گیگابایت رم LPDDR3 با فرکانس 1867 مگاهرتز

← پردازنده گرافیکی مجتمع Intel Iris Pro Graphics 6200

← هارد دیسک 1 ترابایتی (5400 دور در دقیقه)، با قابلیت ارتقا به Fusion Drive یا حافظه فلش در زمان خرید

پشتیبانی از وای‌فای 802.11ac و بلوتوث نسخه 4.0

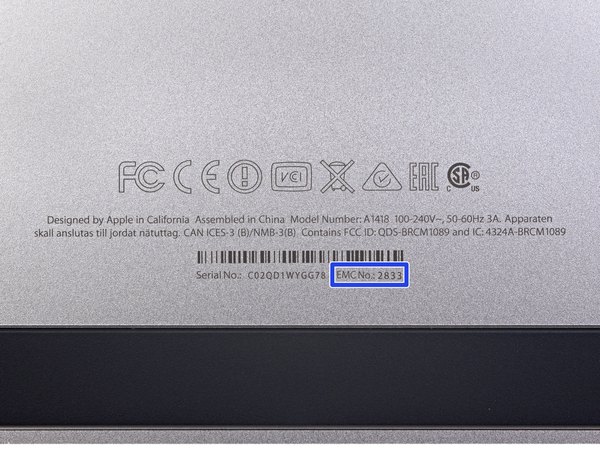

شماره مدل EMC جدید: 2833 (هرچند شماره مدل اصلی همون A1418 قدیمیه)

کیفیت رنگ‌ها واقعا دیوانه‌کننده‌ست!

پنل جدید 4 کیلواهم نسبت به مدل‌های قبلی که رتینا نبودن، یه جهش خیره‌کننده‌ست. تفاوتشون مثل روز و شبه؛ دیگه خبری از لبه‌های پیکسلی و بی‌کیفیت نیست.

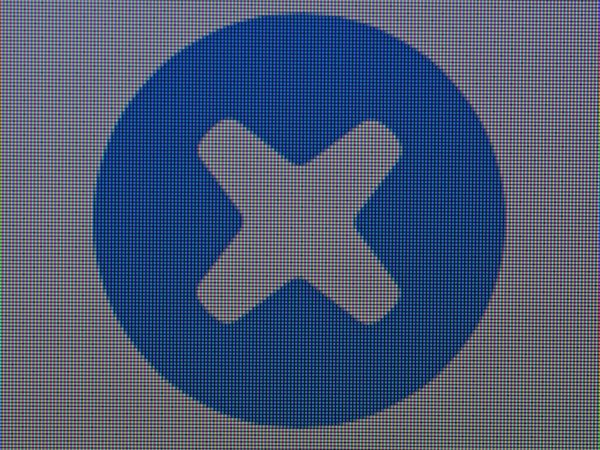

اگه با میکروسکوپ به پیکسل‌های این صفحه نمایش IPS نگاه کنیم، می‌بینیم که هر پیکسل از سه نوار نوری قرمز، سبز و آبی تشکیل شده که ترکیبشون بی‌نهایت رنگ جذاب می‌سازه. این پنل با رزولوشن 4096 در 2304، بیشتر از 4.5 برابر نسل‌های قبلی خودش تو مدل 21.5 اینچی پیکسل داره!

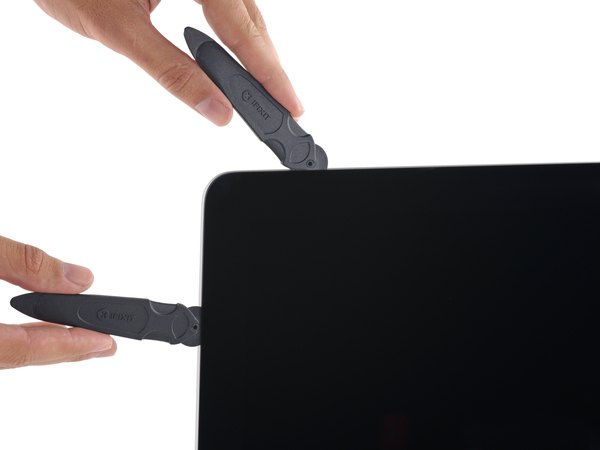

برای باز کردن این دستگاه، غلتک مخصوصمون رو برمی‌داریم. چون قبلا بارها این کار رو کردیم، سرعت عملمون بالاتر رفته و با یه حرکت نرم چسب‌های دور مانیتور رو برش می‌دیم.

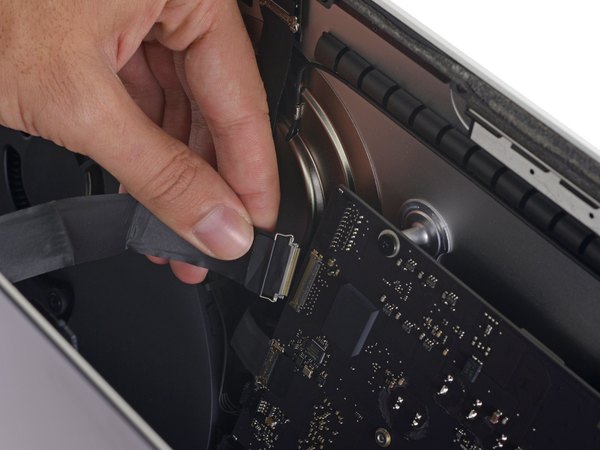

کابل تصویر حالا کمی پهن‌تر شده تا بتونه دیتای این‌همه پیکسل جدید رو منتقل کنه. عرض کابل از 12.4 میلی‌متر تو نسل قبل به 16.4 میلی‌متر رسیده.

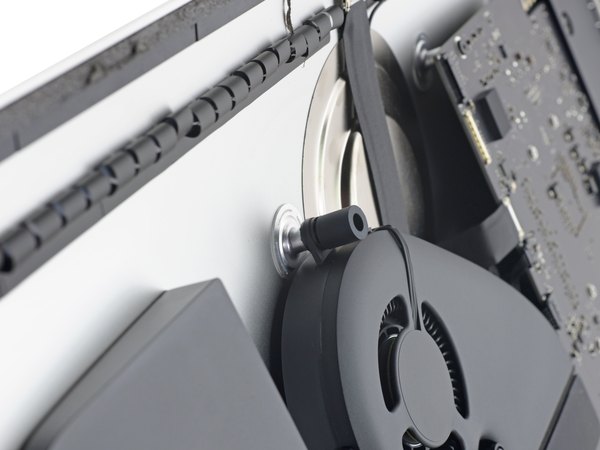

یه نکته جالب دیگه اینه که اپل یه ضربه‌گیر لاستیکی روی پیچ بالایی فن اضافه کرده تا احتمالا تکیه‌گاه بهتری برای این مانیتور سنگین‌تر باشه.

البته وزن خود پیکسل‌ها که چیزی نیست! در واقع این ضربه‌گیر لاستیکی برای محافظت و پشتیبانی از مجموعه پنل جدید و گرون‌قیمت دستگاه تعبیه شده تا تو استفاده‌های روزمره فشار کمتری بهش بیاد.

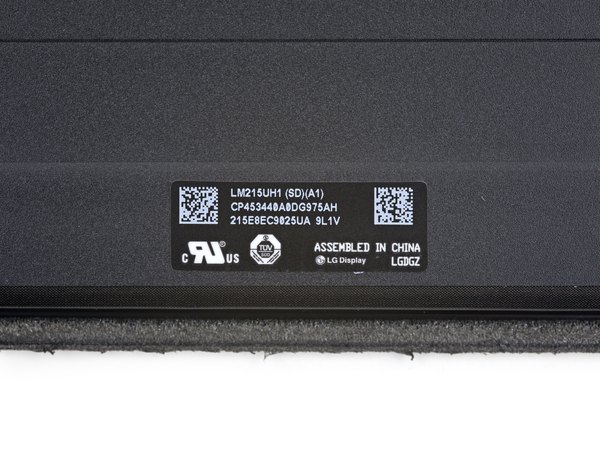

این پنل رو شرکت ال‌جی (LG) ساخته؛ شریک همیشگی اپل تو تولید مانیتورهای باکیفیت و رزولوشن بالا برای آی‌مک‌ها.

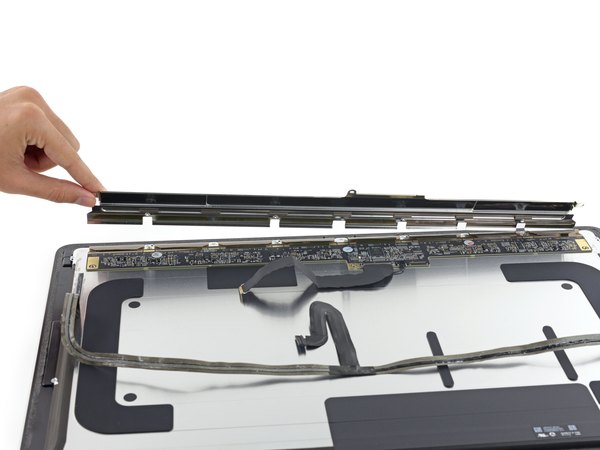

برخلاف مدل‌های دیگه، این آی‌مک یکی از اولین دستگاه‌هاییه که از این نوع پنل خاص تو بازار مصرف‌کننده‌ها استفاده می‌کنه. ما هم بدون معطلی کاور فلزی پشت مانیتور رو باز می‌کنیم تا ببینیم چه تراشه‌هایی زیرش قایم شدن.

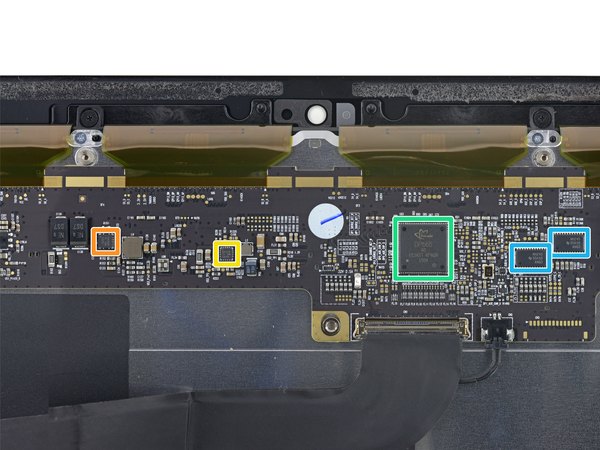

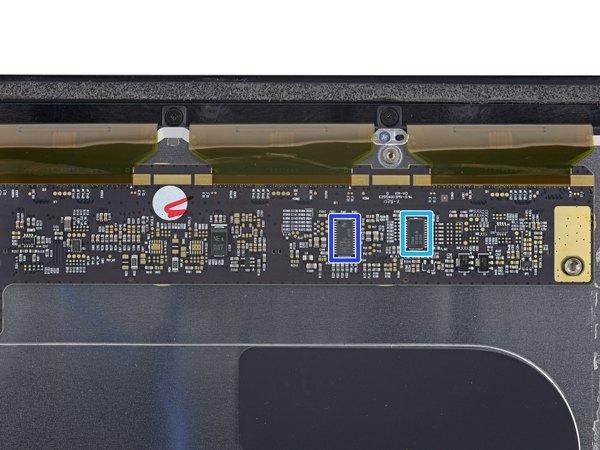

درست مثل برادرهای بزرگ‌ترش، این مانیتور 4 کیلواهم هم روی برد خودش یه سری سخت‌افزار کنترلی داره:

← تراشه Texas Instruments برای بایاس ال‌سی‌دی (کاملا قابل برنامه‌ریزی و رزولوشن بالا)

← مبدل کاهنده همگام‌ساز Texas Instruments با ورودی 4.5 تا 17 ولت

← یه مبدل کاهنده دیگه از Texas Instruments با همون مشخصات قبلی

← کنترلر زمان‌بندی LCD مدل DP665 از Parade Technologies (همون قطعه‌ای که تو آی‌مک 27 اینچ 5 کیلواهم دیدیم)

احتمال می‌دیم این تراشه یه نسخه شخصی‌سازی‌شده توسط خود اپل باشه.

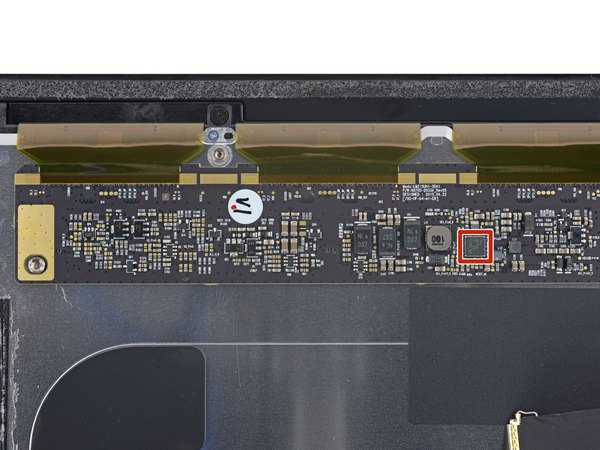

تراشه Texas Instruments مدل NH245 55 کیلواهم G4

تولیدکننده ولتاژ گاما و کالیبراتور Texas Instruments

وقتی نگاهمون رو به داخل شاسی آی‌مک می‌ندازیم، دقیقا همون چیزی رو می‌بینیم که سال گذشته تو مدل 21.5 اینچی دیده بودیم؛ یه مقدار خسته‌کننده‌ست! اپل مثل همیشه دست به ترکیب برنده‌ش نزده و طراحی هارد دیسک، فن و اسپیکرها رو بدون تغییر نسبت به نسل قبل حفظ کرده.

جالبه که تو این مدل بازم از هارد دیسک مکانیکی 5400 دور در دقیقه استفاده شده. شاید اپل می‌خواد بهمون یادآوری کنه که موقع خرید حتما گزینه Fusion Drive رو انتخاب کنیم!

برای اینکه حوصله‌ت سر نره، ما این قسمت‌های تکراری رو سریع‌تر رد می‌کنیم تا به بخش‌های جذاب‌تر برسیم.

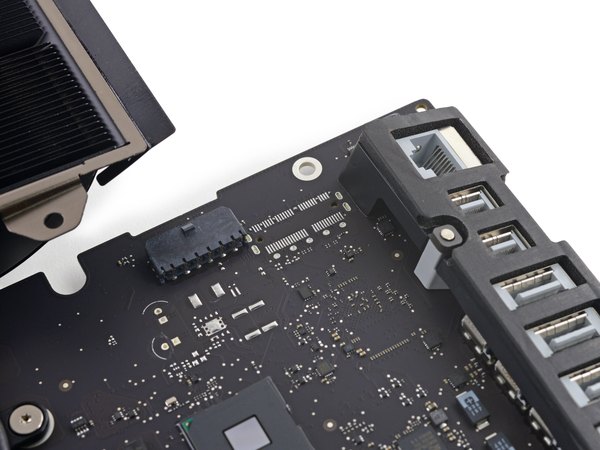

اپل دوباره برگشته به عادت‌های قدیمیش! تو سال 2012 که آی‌مک‌های لبه‌باریک معرفی شدن، روی مادربرد جای خالی برای لحیم کردن درگاه SSD وجود داشت. سال بعدش، دستگاه‌ها با یه درگاه خالی اما آماده برای ارتقا به دستمون می‌رسیدن که خبر خیلی خوبی برای کاربرها بود.

اما حالا بازم برگشتیم به پدهای خالی از لحیم! این یعنی رویای خرید یه مدل ارزون و اضافه کردن SSD توسط خودت به باد رفته. اگه Fusion Drive می‌خوای، باید همون اول موقع خرید سفارشش بدی، مگر اینکه تو کار با هویه خیلی استاد باشی.

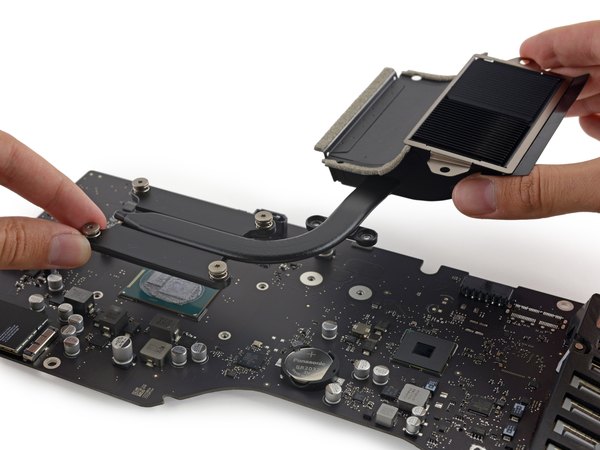

هیت‌سینک (خنک‌کننده) دستگاه منحنی‌شکل شده و نسبت به قبل یکم ضخیم‌تر به نظر می‌رسه. این طراحی ما رو یاد مدل‌های سال 2013 میندازه و احتمالا وظیفه‌ش خنک نگه‌داشتن پردازنده‌های جدید Broadwell هست.

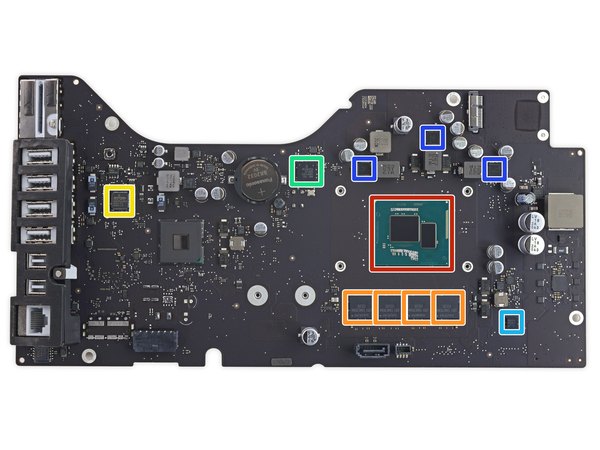

این دستگاه جمع‌وجور قدرت پردازشی خوبی داره. حالا وقتشه مغز متفکرش رو با دقت بررسی کنیم:

← پردازنده نسل پنجم Intel Core i5-5675 اهم با فرکانس 3.1 گیگاهرتز و گرافیک مجتمع Intel Iris Pro Graphics 6200

← چهار تا تراشه حافظه رم LPDDR3 از سامسونگ با فرکانس 1867 مگاهرتز (مجموعا 8 گیگابایت)

← کنترلر شبکه اترنت گیگابیتی Broadcom BCM5776

← تراشه مدیریت سیستم (SMC) از Texas Instruments

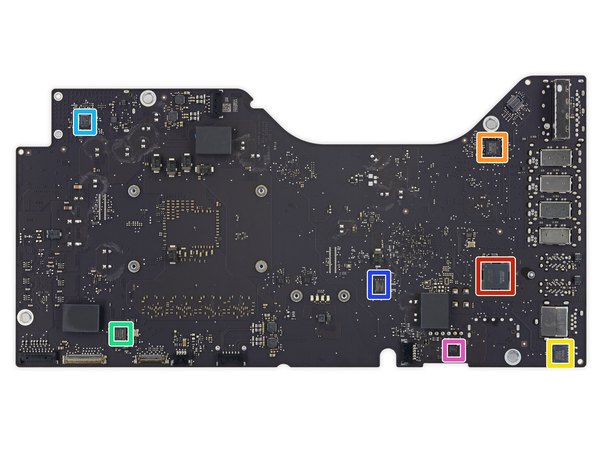

سوییچ دیفرانسیل DisplayPort 1.2a از Texas Instruments با سرعت 5.4 گیگابیت بر ثانیه

ماژول فرکانس بالا و فوق‌کوچک Fairchild FDMF6808N

← کنترلر تاندربولت 2 (Thunderbolt 2) ساخت اینتل

← تراشه کنترلر صوتی Cirrus Logic 4208-CRZ

← فیلتر Delta 8904C-F

← پردازنده دوربین Vimicro

کنترلر Intersil ISL6372CRTZ PWM

تراشه Winbond 25064FVIQ

← ماسفت قدرتمند International Rectifier 30 ولت

رسیدیم به پایان کالبدشکافی آی‌مک 21.5 اینچ 4 کیلواهم! با وجود صفحه نمایش بی‌نظیر، این دستگاه برای تعمیرکارها یه کابوس واقعیه. بیا نمره تعمیرپذیری و دلایلش رو تو تیم آیسی‌مدار مرور کنیم:

← بریدن چسب‌های دور مانیتور با ابزار مناسب کار خیلی سختی نیست، اما برای بستن دوباره دستگاه باید تمام چسب‌های قبلی رو پاک کنی و چسب مخصوص جدید بزنی.

← رم دستگاه مستقیما روی مادربرد لحیم شده؛ این یعنی با همون مقدار رمی که خریدی باید تا آخر سر کنی.

← کانکتور مربوط به درایو فیوژن روی مادربرد حذف شده و هیچ راهی برای اضافه کردن حافظه SSD از این طریق وجود نداره.

← پردازنده اصلی (CPU) هم به برد لحیم شده و امکان تعویض یا ارتقای اون غیرممکنه.

← شیشه رویی و پنل Retina به هم پرس شدن (Fused). اگه شیشه بشکنه، باید کل مجموعه مانیتور رو عوض کنی که هزینه به‌شدت بالایی داره. از اینکه تو این بررسی فنی با ما همراه بودی ممنونیم؛ حتما اپلیکیشن آیسی‌مدار رو برای دیدن کالبدشکافی‌های بیشتر نصب کن!
