کالبدشکافی ایسوس کروم‌بوک C202؛ یک جان‌سخت ماژولار

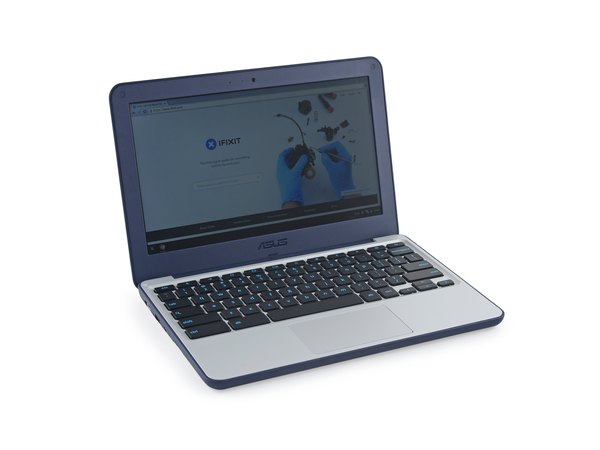

ایسوس این کروم‌بوک رو با یه ظاهر مقاوم و ضخیم طراحی کرده تا تو کلاس‌های درس حسابی دوام بیاره. بریم مشخصات فنیش رو قبل از جراحی مرور کنیم:

← پردازنده دو هسته‌ای Intel Celeron N3060 با فرکانس پایه 1.6 گیگاهرتز (تا 2.48 گیگاهرتز در حالت توربو) به همراه گرافیک مجتمع Intel HD Graphics 400

← پیکربندی‌های مختلف با 2 یا 4 گیگابایت حافظه رم

← 16 گیگابایت حافظه داخلی روی برد

← پورت‌های ارتباطی شامل HDMI، درگاه کارت حافظه SD و USB 3.0

سیستم‌عامل سبک Chrome OS

باتری با شارژدهی 10 ساعته که برای یه روز کاری کامل جواب می‌ده.

← بامپر لاستیکی ضخیم دورتادور بدنه برای محافظت در برابر افتادن و ضربه‌های شدید

طراحان ایسوس انقدر به تعمیرپذیری این دستگاه مطمئن بودن که اونو با خیال راحت برای تست‌های استاندارد فرستادن تا بدون هیچ ترسی کالبدشکافیش کنیم.

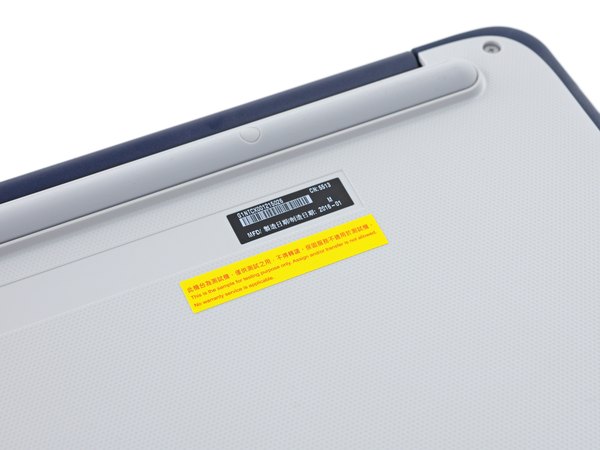

برای اولین بار با یه برچسب هشدار مواجه شدیم که برخلاف بقیه شرکت‌ها، باز کردنش باعث ابطال گارانتی دستگاه نمی‌شه!

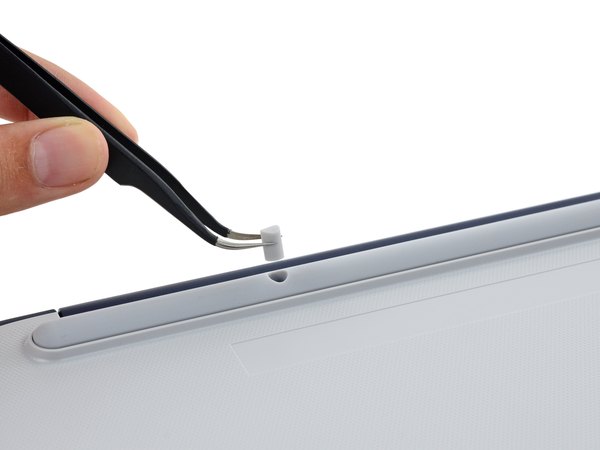

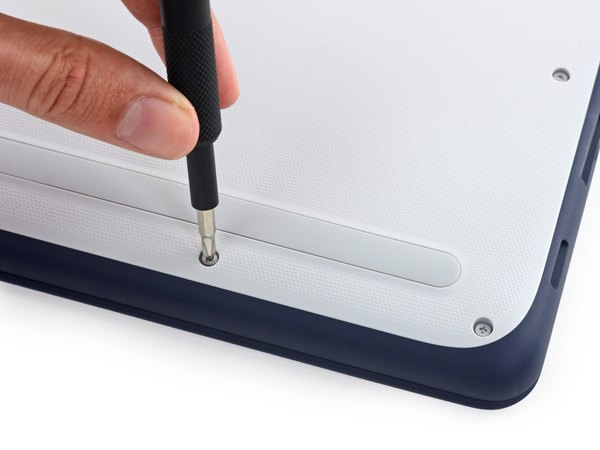

این خبر واقعا خوشحال‌کننده‌ای برای تعمیرکارهاست. ابزارهامون رو برمی‌داریم و دست به کار می‌شیم. بعد از برداشتن چندتا کاور لاستیکی روی قاب کف، فقط با پیچ‌های استاندارد چهارسو روبه‌رو می‌شیم که شاسی رو محکم نگه داشتن و خبری از پیچ‌های عجیب‌وغریب نیست.

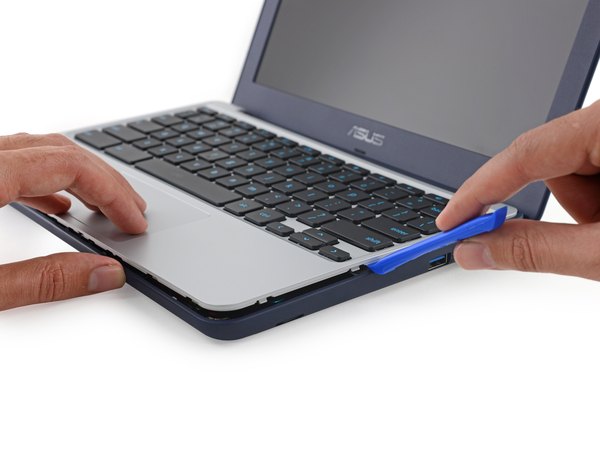

بعد از باز کردن پیچ‌ها، سراغ ابزار بازکننده پلاستیکی می‌ریم. لبه‌های قاب بالایی که ضدآب هم هست، با چندتا گیره پلاستیکی به شاسی پایینی چفت شده. با کمی حوصله و اهرم کردن، همه گیره‌ها رو آزاد می‌کنیم تا به داخل دستگاه برسیم.

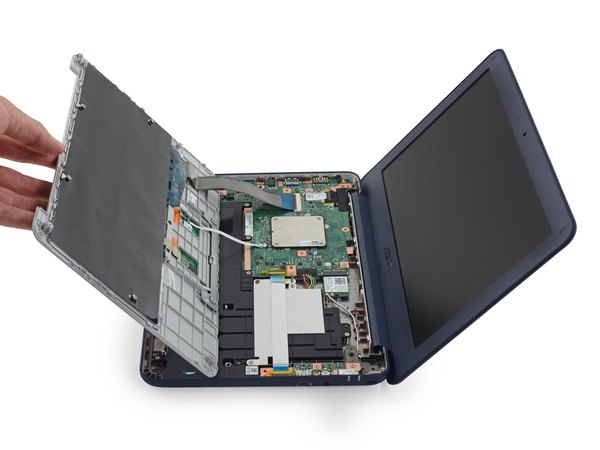

حالا می‌تونی قاب رویی رو بلند کنی. فلت‌های کیبورد و ترک‌پد، قاب بالایی رو به مادربرد وصل کردن. خوشبختانه طول این کابل‌ها بلنده و می‌تونی قاب رو راحت برگردونی تا کانکتورهای ZIF رو بدون فشار کشیدن از روی مادربرد جدا کنی.

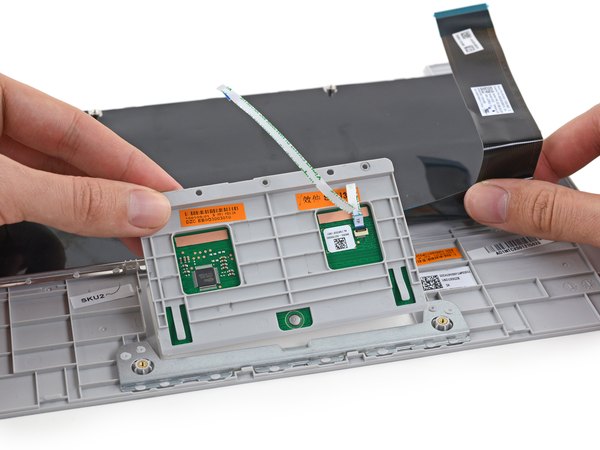

ترک‌پد معمولا یکی از قطعاتیه که تو لپ‌تاپ‌ها زیاد خراب می‌شه، ولی اینجا طوری طراحی شده که به راحتی با چند حرکت ساده بیرون میاد و آماده تعویضه.

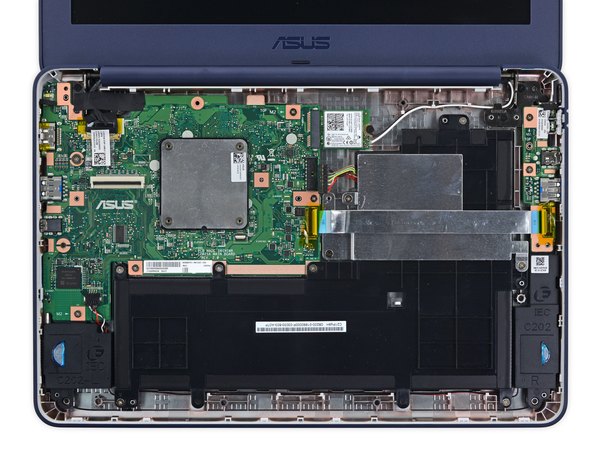

با برداشتن قاب رویی، حالا نمای کامل و زیبایی از معماری داخلی دستگاه جلوی چشممونه. طراحی ماژولار قطعات به شدت خودنمایی می‌کنه!

یه کابل فلت عریض این وسط هست که دو سرش خیلی باسلیقه لیبل‌گذاری شده؛ یه سمت با لیبل "IO" به برد ورودی/خروجی وصل می‌شه و سمت دیگه با لیبل "MB" مستقیم به مادربرد می‌ره تا مسیر رو اشتباه نکنی.

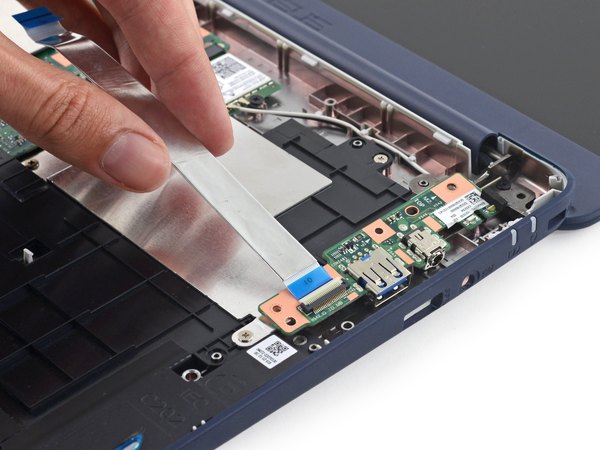

برد I/O شامل سوکت شارژ هم می‌شه. از اونجایی که سوکت شارژ همیشه در معرض استهلاک و خرابی قرار داره، تعویضش تو این مدل فقط با عوض کردن همین برد کوچیک انجام می‌شه که یه امتیاز مثبت و عالیه.

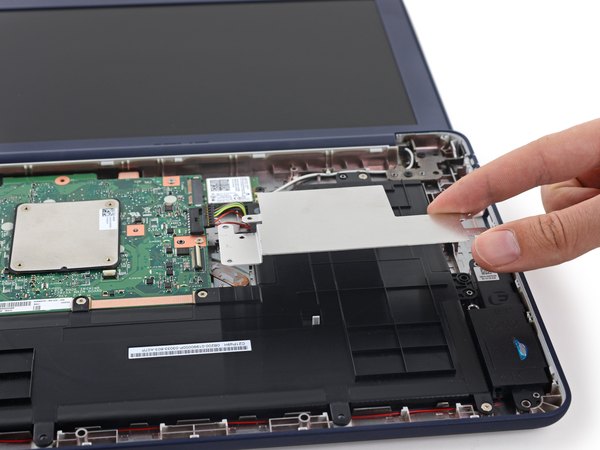

موقع باز کردن یه براکت فلزی بزرگ، متوجه شدیم که این قطعه در واقع یه هیت‌سینک (خنک‌کننده) است. هدایت کردن حرارت پردازنده به سمت باتری، طراحی عجیبیه چون باتری‌ها اصلا رابطه خوبی با گرمای زیاد ندارن.

با این حال، این دقیقا همون استراتژی خنک‌کننده‌ایه که مایکروسافت هم تو سرفیس پرو 4 ازش استفاده کرده بود.

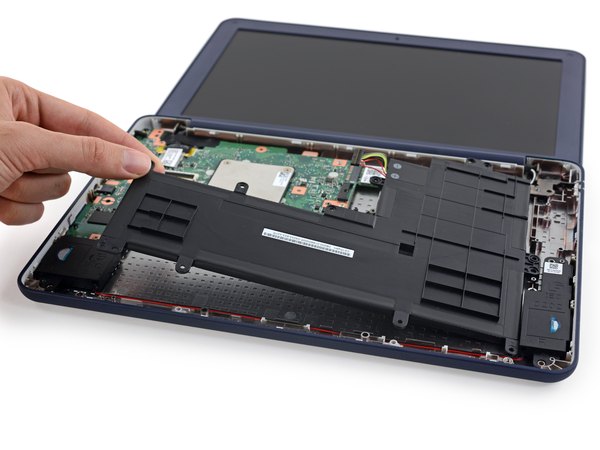

حالا نوبت باتریه. باز هم فقط چندتا پیچ چهارسوی نمره 1 جلوی راهمون رو گرفتن؛ اینجا هیچ خبری از چسب‌های مزاحم یا پیچ‌های انحصاری نیست و باتری راحت جدا می‌شه.

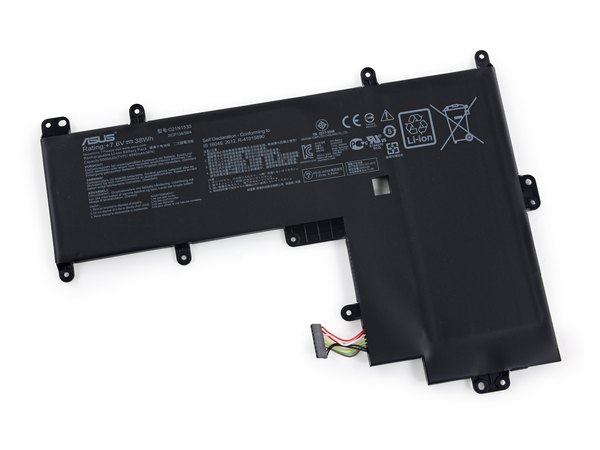

این لپ‌تاپ به یه باتری لیتیوم-یون 38 وات‌ساعتی مجهزه که ظرفیتش تقریبا با باتری 38.75 وات‌ساعتی مک‌بوک ایر برابری می‌کنه.

ایسوس ادعا کرده باتری تا 10 ساعت دوام میاره. با توجه به قطعات کم‌مصرفی که روی این کروم‌بوک نصب شده، این میزان شارژدهی کاملا منطقیه و شاید تو کارهای سبک حتی بیشتر هم دوام بیاره.

در هر صورت، این باتری برای یه روز کامل تایپ کردن، وب‌گردی و انجام پروژه‌های درسی کاملا جوابگوعه.

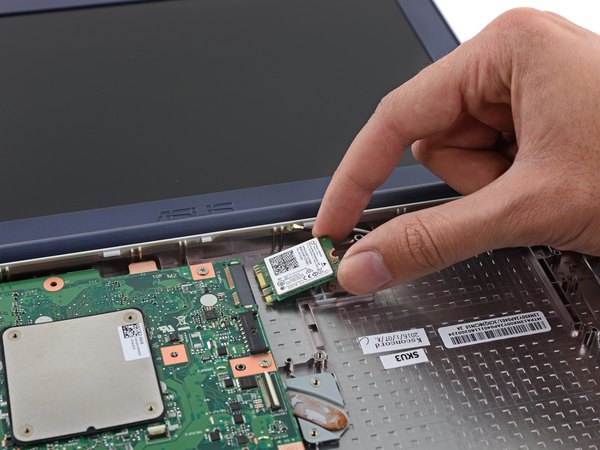

درسته که C202 به شدت ماژولاره، اما فرآیند باز کردنش کمی خطیه. یعنی برای اینکه بتونیم مادربرد رو دربیاریم، اول باید کابل برد I/O، بعد هیت‌سینک و در نهایت باتری رو باز می‌کردیم.

البته به خاطر نبودن هیچ‌گونه چسبی، باز و بسته کردن این قطعات پیش‌نیاز، خیلی سریع و بی‌دردسر انجام می‌شه و نیازی به گرم کردن قطعات نداری.

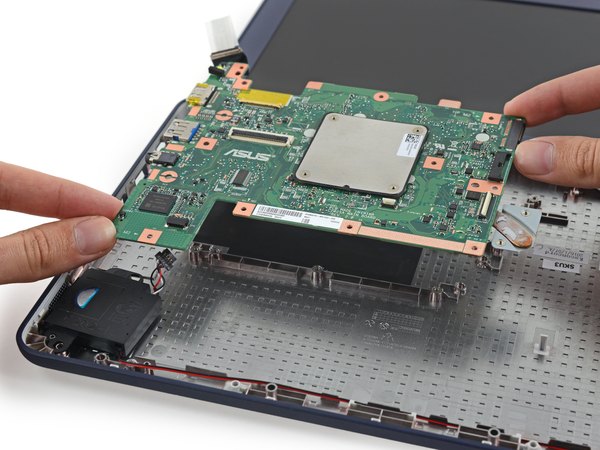

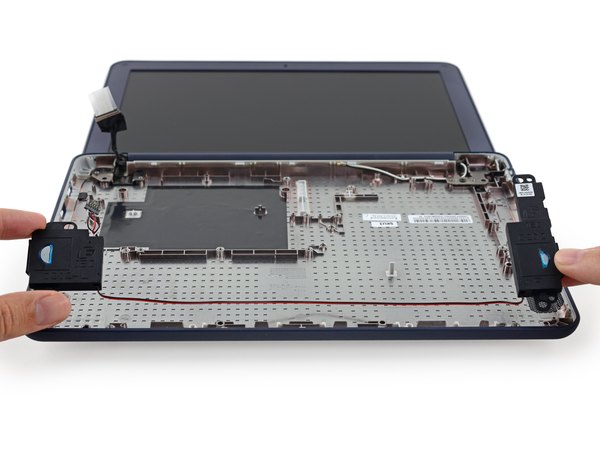

قبل از اینکه قاب پایینی رو کنار بذاریم، متوجه بلندگوها می‌شیم. این دو بلندگو با یه سیم به هم وصلن و وقتی مادربرد رو برداری، به راحتی آزاد می‌شن.

رسیدیم به قسمت هیجان‌انگیز کار! بریم ببینیم ایسوس روی این مادربرد چه تراشه‌های سیلیکونی استفاده کرده:

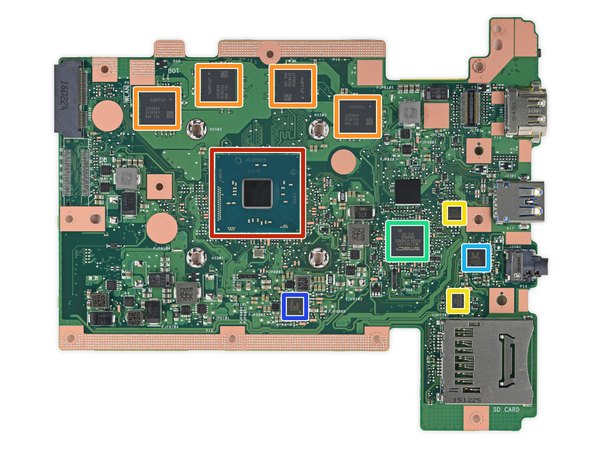

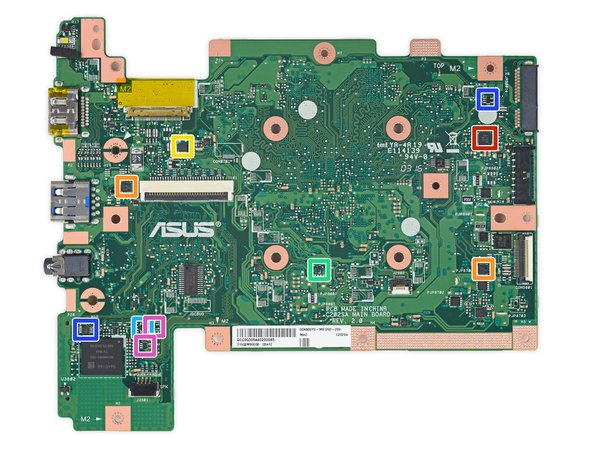

← پردازنده 14 نانومتری Intel Celeron سری Braswell به همراه گرافیک مجتمع Intel HD Graphics 400

← تراشه‌های حافظه رم 4 گیگابایتی ساخت سامسونگ با شماره مدل SEC 546 K4E8E324EB-EGCF

← حافظه فلش سریال از برند Winbond

← میکروکنترلر و کنترلر کیبورد SMSC/Microchip مبتنی بر معماری ARM Cortex M4

چیپ صدای Realtek ALC5650 (به احتمال زیاد)

تراشه‌های مدیریت مصرف انرژی پردازنده اینتل و مبدل کاهنده ولتاژ ساخت Richtek

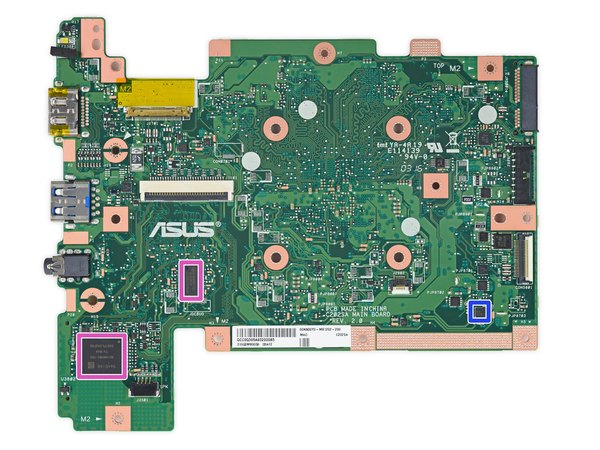

← و در پشت مادربرد: حافظه 16 گیگابایتی eMMC فلش ساخت SanDisk به همراه ماژول امنیتی TPM ساخت Infineon

قسمت دوم بررسی آیسی‌های روی مادربرد:

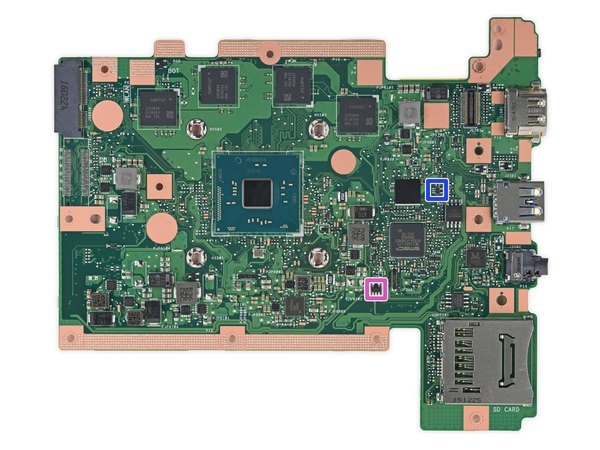

← کنترلر شارژ باتری ساخت Texas Instruments

← کنترلر پورت شارژ USB ساخت Texas Instruments

← درایور ال‌ای‌دی ساخت Dialog Semiconductor با شماره مدل SLG7NT4350 ولت

← سوئیچ آنالوگ Micro-USB ساخت Texas Instruments

فلیپ‌فلاپ نوع D ساخت Texas Instruments

گیت‌های منطقی NOR دوگانه و AND تکی ساخت Nexperia و Toshiba

← اینورتر با ورودی اشمیت تریگر از ON Semiconductor؛ به همراه اینورتر تکی از Nexperia و Texas Instruments

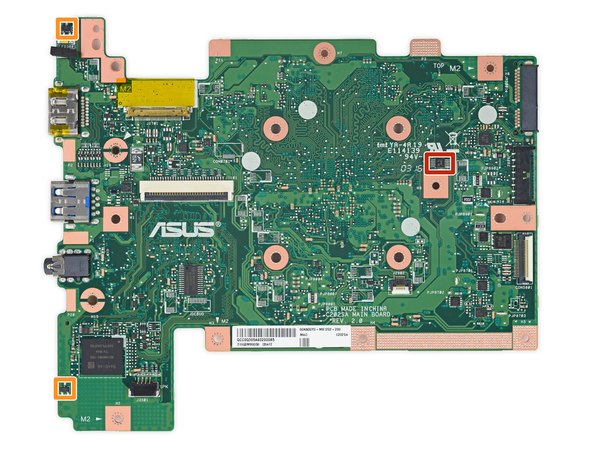

قسمت سوم بررسی قطعات به سنسورهای روی برد اختصاص داره:

← سنسور دما ساخت Texas Instruments

← سنسور اثر هال ساخت Melexis برای تشخیص باز و بسته شدن درب لپ‌تاپ

ایستگاه آخر کالبدشکافی ما، نمایشگر دستگاهه. همونطور که قبلا گفتیم، اینجا هم طراحی خطی وجود داره؛ یعنی برای اینکه بتونیم نمایشگر رو دربیاریم، حتما باید اول مادربرد و برد I/O رو خارج می‌کردیم.

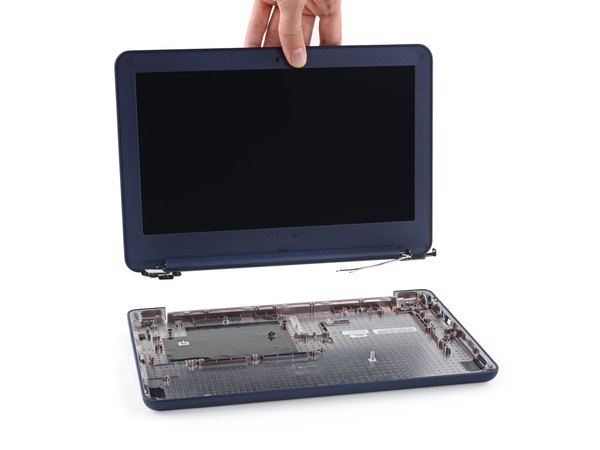

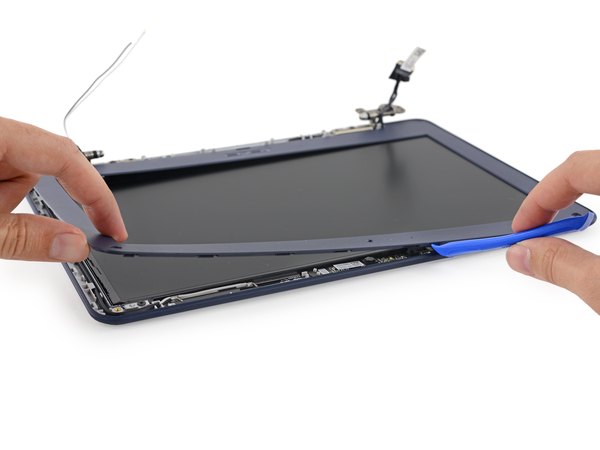

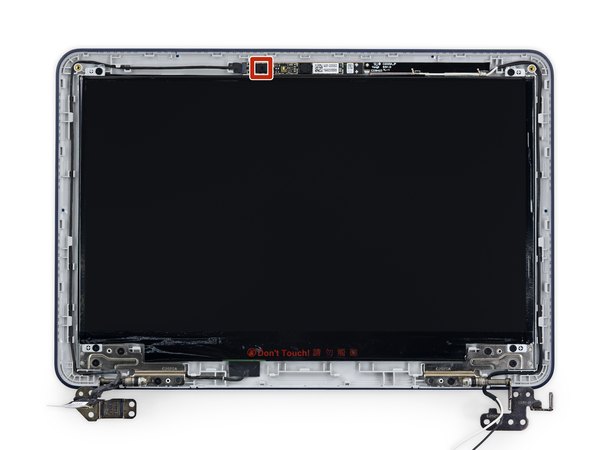

اما باز کردن خود قاب مانیتور خیلی ساده است. با باز کردن دو تا پیچ چهارسو که زیر کاورهای چسبی مخفی شدن و یه کمی اهرم کردن، پنل LCD، دوربین، میکروفون، آنتن‌ها و لولاها کاملا تو دسترس قرار می‌گیرن و آماده تعویض هستن.

← میکروفون به‌کار رفته تو این قسمت از نوع MEMS هست که کیفیت صدای خوبی رو برای کلاس‌های آنلاین تضمین می‌کنه.

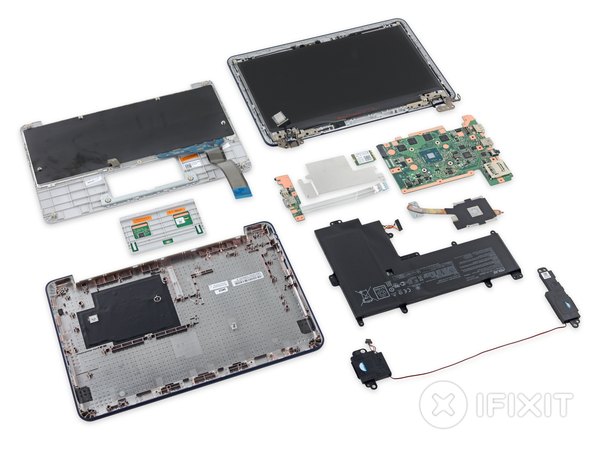

خب، کالبدشکافی به پایان رسید و این لپ‌تاپ نمره بسیار عالی 9 از 10 رو برای تعمیرپذیری دریافت می‌کنه!

← طراحی بصری و بدون پیچیدگی باعث می‌شه فرآیند باز کردن و دوباره بستن دستگاه خیلی سرراست باشه.

← ماژولار بودن قطعات به این معنیه که در صورت خرابی، با یه تعویض ساده قطعه مشکل حل می‌شه.

← برای کل کار فقط از پیچ‌های استاندارد چهارسوی نمره 1 و 00 استفاده شده و نیازی به ابزار خاصی نیست.

← هیچ چسبی تو مونتاژ استفاده نشده و گیره‌های پلاستیکی هم به اندازه کافی محکم هستن که در برابر باز و بسته شدن‌های مکرر دوام بیارن.

← مونتاژ خطی یعنی ممکنه برای رسیدن به یه قطعه خاص، مجبور بشی چندتا قطعه دیگه رو هم باز کنی. البته قطعات پرمصرف مثل باتری و پورت‌ها تو اولویت دسترسی قرار دارن.

← رم و حافظه داخلی روی مادربرد لحیم شدن و قابل ارتقا نیستن؛ که البته برای جامعه هدف این دستگاه (دانش‌آموزان) مشکل خاصی حساب نمی‌شه.

در نهایت، ایسوس یه لپ‌تاپ بی‌نهایت تعمیرپذیر ساخته که واقعا از جراحیش لذت بردیم. مرسی که تا انتهای این بررسی قدم‌به‌قدم با تیم آیسی‌مدار همراه بودی؛ حتما این مقاله رو برای دوستای عشق سخت‌افزارت هم بفرست!
