کالبدشکافی نکسوس ۷ نسل دوم: کشف راز شارژ بی‌سیم و بلندگوهای استریو

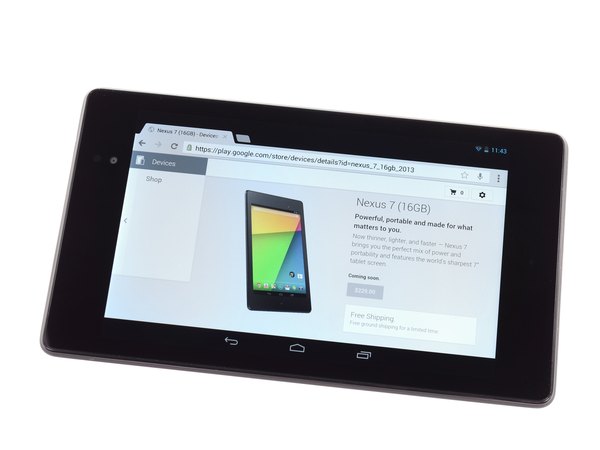

هفت تا مشخصه فنی جذاب از نکسوس 7 نسل دوم می‌خوای؟ بریم که با سخت‌افزارش بیشتر آشنا بشیم:

← پردازنده Qualcomm Snapdragon S4 Pro با فرکانس 1.5 گیگاهرتز

← صفحه‌نمایش 7 اینچی LCD با پنل IPS و رزولوشن 1920 در 1200

← 2 گیگابایت حافظه رم

← پردازنده گرافیکی Adreno 320

دوربین اصلی 5 مگاپیکسلی در پشت دستگاه

← دوربین سلفی 1.2 مگاپیکسلی

سیستم‌عامل اندروید 4.3 (Jelly Bean)

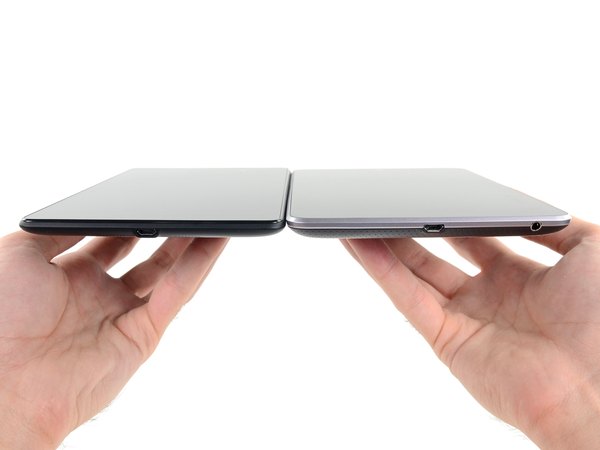

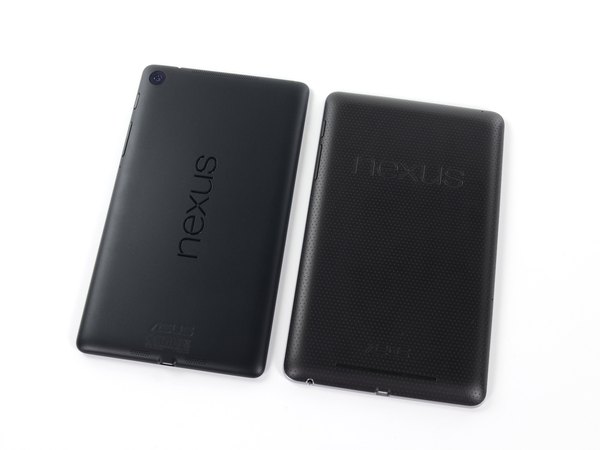

وقتی نسل دوم نکسوس 7 رو کنار نسل اولش می‌ذاریم، تغییرات ظاهری کاملا به چشم میاد. نسل دوم (سمت چپ تصویر) باریک‌تر، کم‌عرض‌تر و کمی بلندتر از برادر بزرگ‌ترشه و اون بافت نقطه‌ای قاب پشتی هم کاملا حذف شده.

تغییرات مهم دیگه شامل اضافه شدن دوربین پشتی و ارتقای سیستم صوتی به استریو می‌شه. الان سه تا شبکه خروجی صدا داریم (برای دو تا اسپیکر): دو تا پایین و یکی هم بالای دستگاه. پورت micro USB تقریبا همون جای قبلی مونده، اما جک هدفون تغییر مکان داده و به قسمت دیگه‌ای منتقل شده.

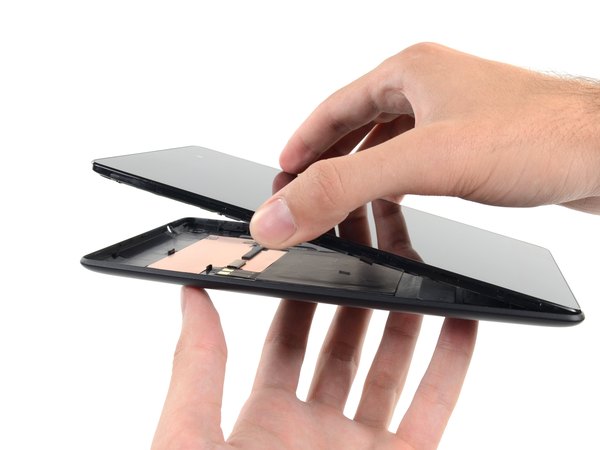

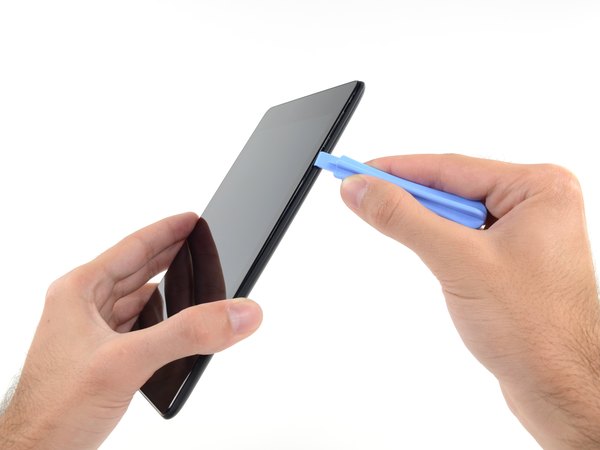

خبر خوب اینه که برای باز کردن این تبلت فقط به یه ابزار بازکننده پلاستیکی نیاز داریم و از اون چسب‌های وحشتناک خبری نیست. دیگه نیازی به حرارت دادن با سشوار و کلنجار رفتن با شیشه نیست؛ خیلی راحت و سریع قاب پشتی از شاسی جدا می‌شه!

یه هشدار خیلی مهم برای کسایی که می‌خوان این تبلت رو باز کنن: با وجود اینکه ما خیلی ملایم و بااحتیاط قاب رو اهرم کردیم، باز هم یه ترک کوچیک روی قاب پشتی ایجاد شد. پلاستیکش واقعا خشکه.

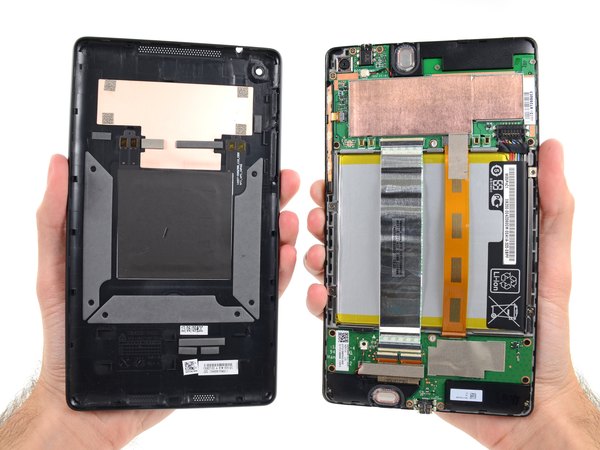

خب، وارد دستگاه شدیم! همون اول کار یه باتری غول‌پیکر خودنمایی می‌کنه که وجودش تو تبلت‌ها چیز عجیبی نیست.

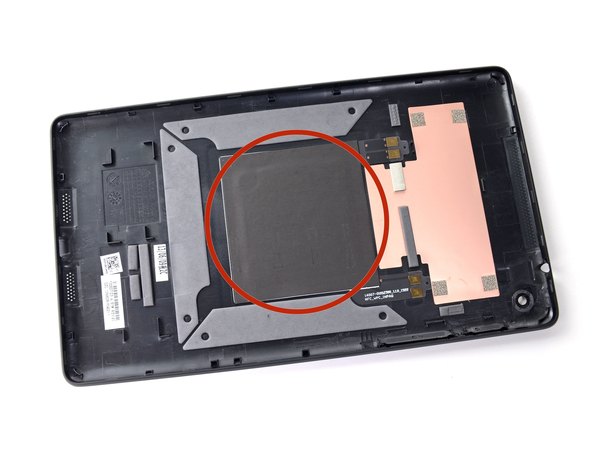

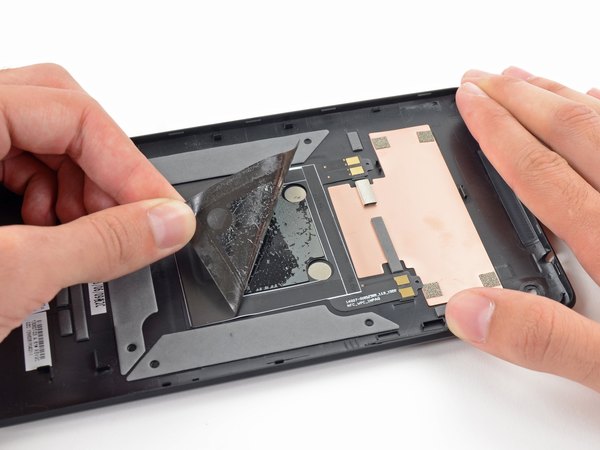

← اما صبر کن! این سیم‌پیچ بزرگ چیه؟ بله، سیم‌پیچ شارژ القایی یا همون فناوری شارژ بی‌سیم!

این تکنولوژی جذاب ما رو یاد نیکولا تسلا، پدر فناوری انتقال برق بی‌سیم میندازه.

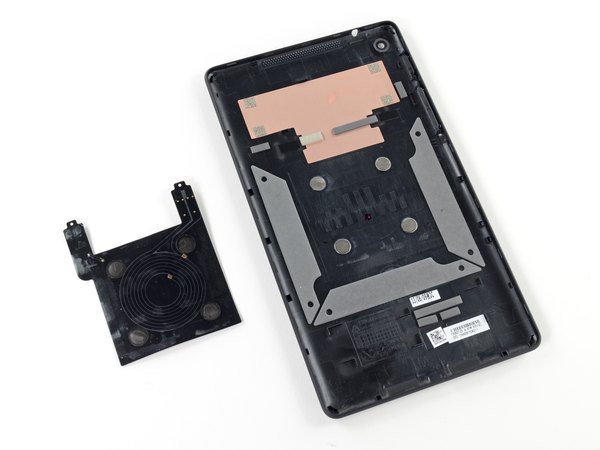

با اینکه شارژ بی‌سیم تکنولوژی جدیدی نیست، اما دیدنش داخل یه تبلت واقعا جذابه. این قابلیت باعث می‌شه نیاز به سوکت و کابل شارژ کمتر بشه و استهلاک پورت پایین بیاد. ماژول ارتباط نزدیک (NFC) هم دقیقا روی همین سیم‌پیچ شارژ القایی قرار گرفته و یه لایه یکپارچه رو روی باتری تشکیل دادن.

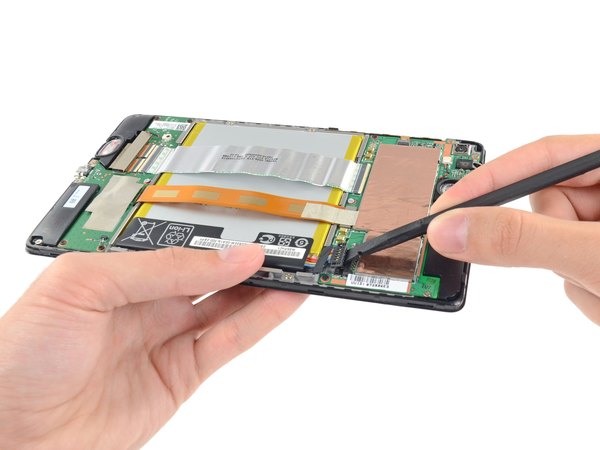

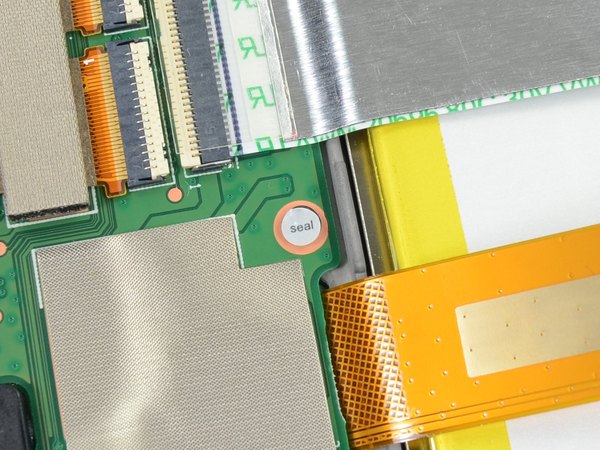

حالا وقتشه اسپاجر رو برداریم و فلت‌ها و کانکتورها رو یکی‌یکی آزاد کنیم تا باتری از مدار جدا بشه. روی دو تا از پیچ‌های داخلی نکسوس 7 (یکی روی مادربرد و یکی روی برد پایینی) برچسب پلمپ قرار گرفته. باز کردن این پیچ‌ها یعنی ابطال قطعی گارانتی دستگاه.

البته برای ما تو آیسی‌مدار، دیدن و بررسی قطعات داخلی خیلی مهم‌تر از گارانتیه، پس با خیال راحت برچسب‌ها رو باز می‌کنیم و به کالبدشکافی ادامه می‌دیم.

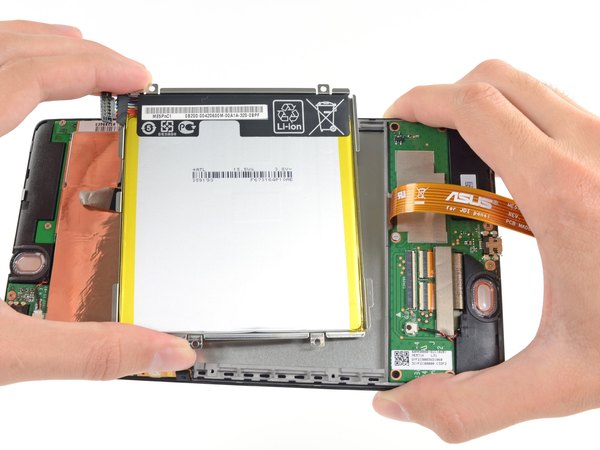

سینی نگهدارنده باتری خیلی راحت و بدون دردسر از شاسی بیرون میاد. این سینی فقط با چند تا پیچ سر جاش محکم شده، اما خود باتری با یه چسب دوطرفه نسبتا قوی به سینی چسبیده که جدا کردنش کمی حوصله و اسپاجر کشیدن می‌خواد.

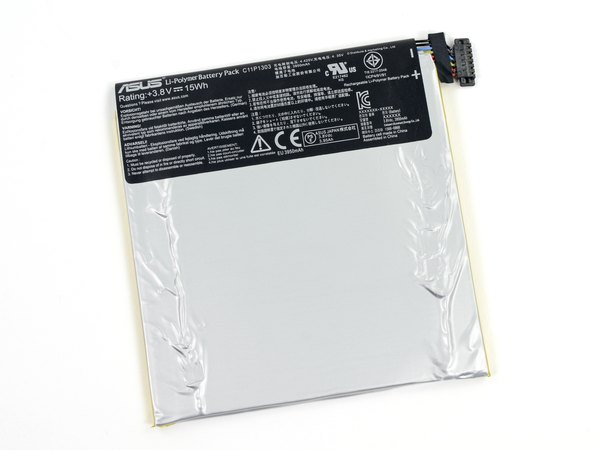

این باتری ساخت شرکت Celxpert Industrial هست و مشخصاتش 3.8 ولت، 15 وات‌ساعت و 3950 میلی‌آمپر ساعته. ولتاژ شارژش هم 4.35 ولت ثبت شده.

با وجود اینکه باتری نسل اول 4326 میلی‌آمپر ساعت بود، این نسل جدید به لطف پردازنده و قطعات بهینه‌تر، یک ساعت شارژدهی بیشتری بهت می‌ده که نشون‌دهنده پیشرفت خوب طراحی سخت‌افزاریه.

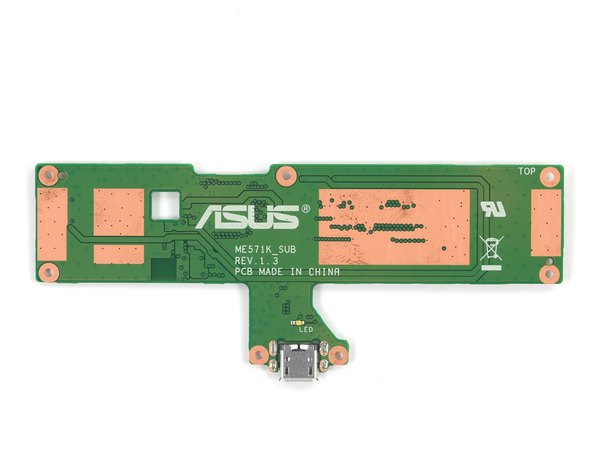

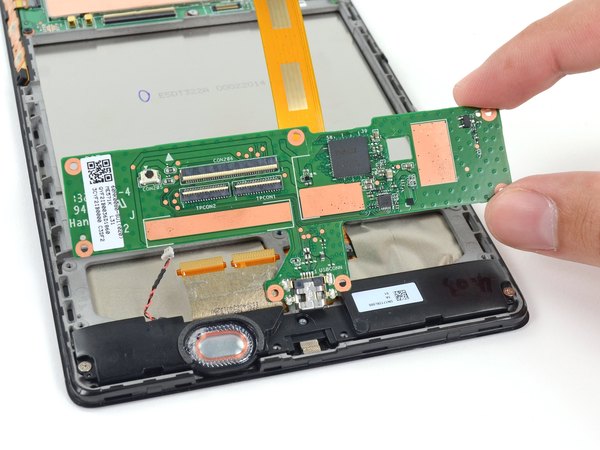

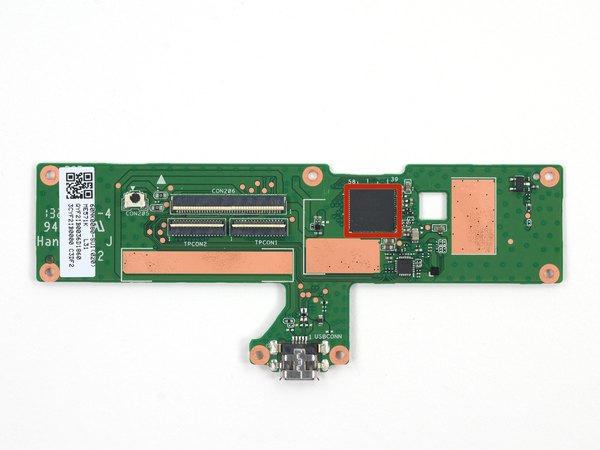

حالا نوبت برد پایینی (Daughterboard) هست که از جاش خارج بشه. روی این برد کوچیک، پورت شارژ و یه آیسی مهم بین کانکتورها قرار گرفته.

← چیپ ELAN eKTH325BAWS که کنترلر لمسی خازنی صفحه‌نمایش محسوب می‌شه.

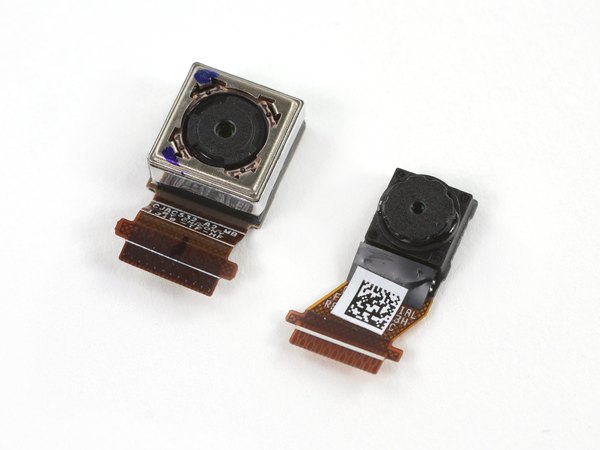

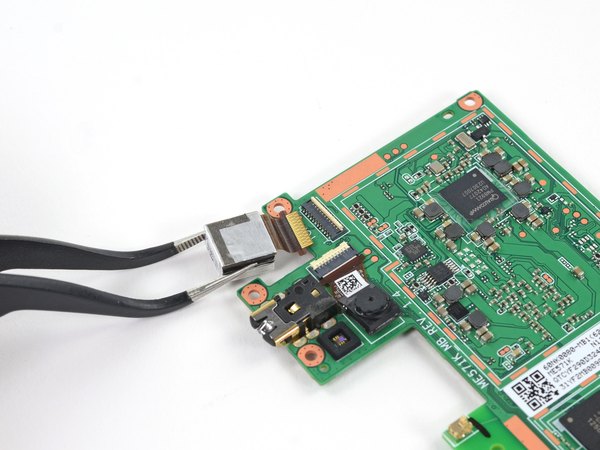

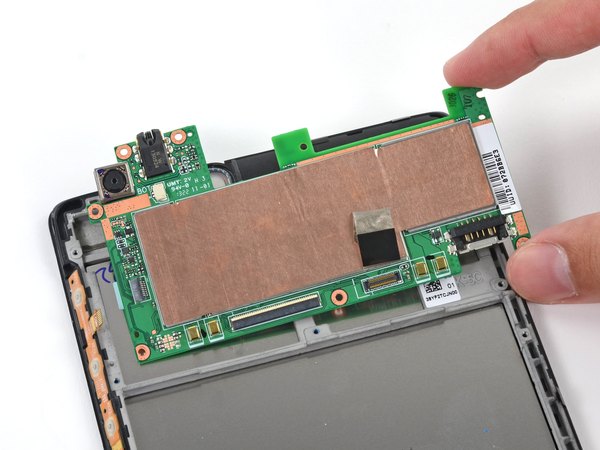

با اشتیاق کامل، پیچ‌های باقی‌مونده رو باز می‌کنیم و مادربرد رو هم از روی قاب بلند می‌کنیم. دوربین‌های جلو و عقب به راحتی از روی مادربرد جدا می‌شن و سوکت‌های ساده‌ای دارن.

با اینکه عکاسی با یه تبلت 7 اینچی هنوز هم تو خیابون ظاهر عجیبی داره، اما انگار قرار نیست شرکت‌ها دست از سر دوربین تبلت‌ها بردارن!

اگه تو شرایط خاصی مجبور شدی با نکسوس 7 جدیدت عکس بگیری، دوربین پشتی یه سنسور 5 مگاپیکسلی در اختیارت می‌ذاره.

برای تماس‌های تصویری و سلفی هم باید به همون دوربین 1.2 مگاپیکسلی قناعت کنی.

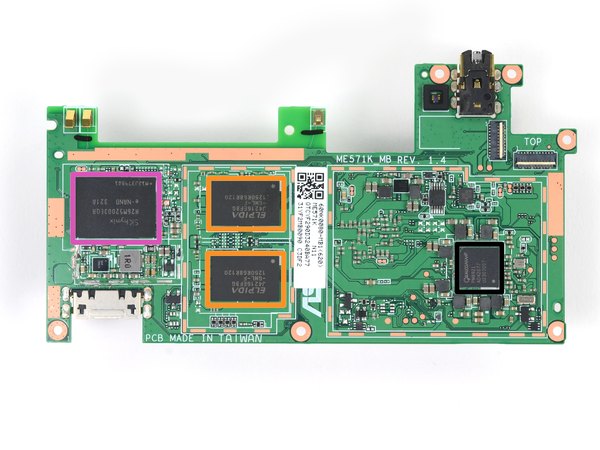

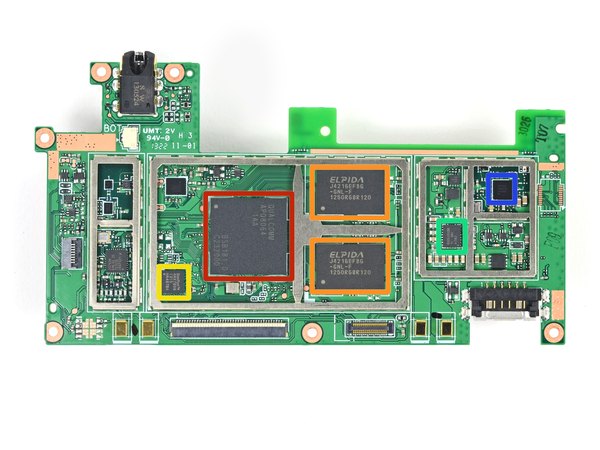

بریم سراغ قطعات و چیپ‌هایی که قدرت این تبلت رو تأمین می‌کنن:

← پردازنده چهار هسته‌ای Qualcomm Snapdragon S4 Pro که پردازنده گرافیکی Adreno 320 رو هم داخل خودش جا داده.

← حافظه رم 2 گیگابایتی DDR3L ساخت Elpida (تشکیل شده از چهار چیپ 512 مگابایتی).

← فرستنده تصویر Analogix SlimPort برای خروجی مانیتور.

← کنترلر شارژ القایی (بی‌سیم) ساخت Texas Instruments.

ماژول وای‌فای، بلوتوث نسخه 4.0 و گیرنده رادیو ساخت Qualcomm Atheros.

← حافظه فلش 16 گیگابایتی eMMC NAND ساخت SK Hynix.

آیسی مدیریت شارژ سریع باتری از برند کوالکام.

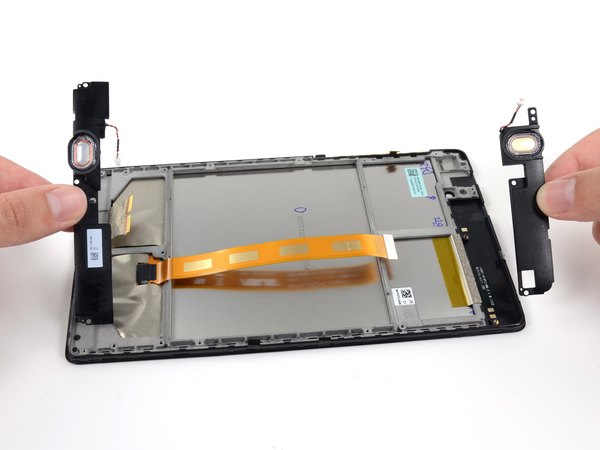

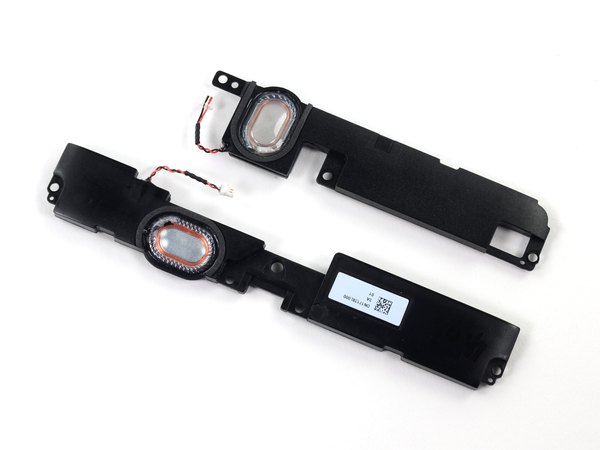

قطعه بعدی که از بدنه بیرون میاد، اسپیکرهای ارتقایافته دستگاه هستن. درباره این اسپیکرها چی می‌دونیم؟ اول اینکه استریو هستن و تو دو طرف دستگاه قرار می‌گیرن. دوم اینکه صدای واضح و جذابی تولید می‌کنن. و در نهایت، با شماره مدل DN17128L000 روی قطعه مارک خوردن.

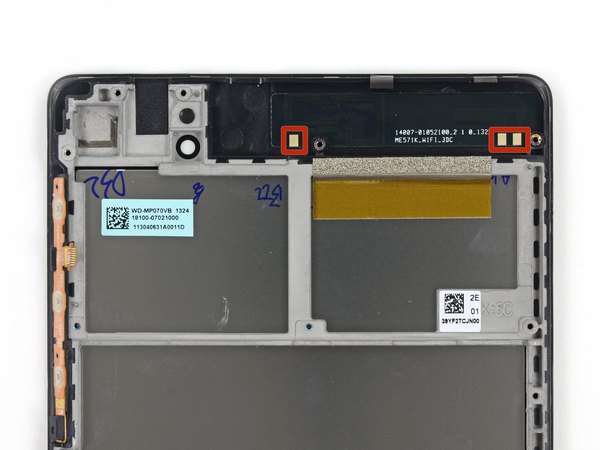

اینجا پشت پنل جلویی رو می‌بینیم که محل قرارگیری آنتن‌های وای‌فایه.

← این آنتن‌ها وظیفه دارن سیگنال‌های فرکانس رادیویی رو دریافت کنن و ارتباط بی‌سیم تبلت رو با دنیای بیرون برقرار نگه دارن.

چه کدی روی این فلت نوشته شده؟ شناسه ME571K_WIFI_3DC روی این قطعه ثبت شده.

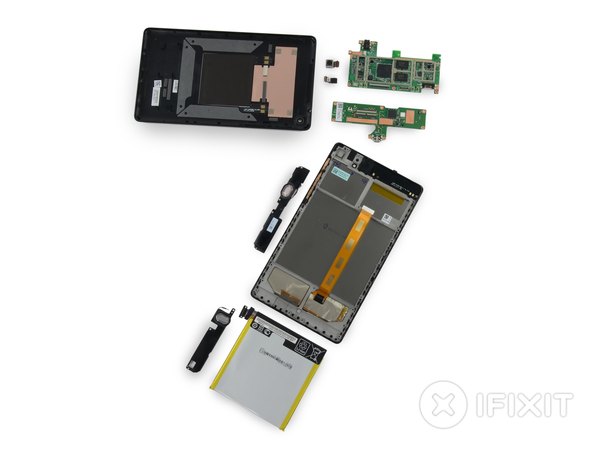

به پایان کالبدشکافی نکسوس 7 نسل دوم تو آیسی‌مدار رسیدیم. دیدن سیستم شارژ بی‌سیم و چیدمان تمیز قطعات داخلی واقعا جالب بود. با در نظر گرفتن تمام نقاط قوت و ضعف طراحی، این تبلت امتیاز تعمیرپذیری 7 از 10 رو می‌گیره. اگه از این بررسی لذت بردی، حتما یه سر به اپلیکیشن آیسی‌مدار بزن و بقیه آموزش‌های فنی ما رو هم ببین تا مهارت‌هات رو ارتقا بدی!

و اما دلایل این امتیاز تعمیرپذیری:

← قاب پشتی خیلی راحت و فقط با یه ابزار پلاستیکی باز می‌شه، اما پلاستیکش به شدت خشکه و حتی ما هم با وجود دقت زیاد، موقع باز کردن یه ترک کوچیک روش ایجاد کردیم.

← تمام پیچ‌های داخل دستگاه از نوع استاندارد چهارسو هستن و خبری از پیچ‌های امنیتی و عجیب‌وغریب برای سخت کردن تعمیرات نیست.

← باز کردن سینی باتری راحته، اما برای جدا کردن خود باتری از سینی باید با اسپاجر کمی حوصله به خرج بدی تا چسب‌هاش ول کنن.

← شیشه جلویی کاملا به فریم نمایشگر و ال‌سی‌دی چسبیده؛ این یعنی اگه صفحه بشکنه، یا باید با سشوار صنعتی حسابی دردسر بکشی تا ال‌سی‌دی رو جدا کنی، یا کل پنل جلویی رو با هزینه بیشتر یکجا عوض کنی.
