کالبدشکافی آیفون ایر: از مودم 5G بومی تا پردازنده قدرتمند و رم ۱۲ گیگابایتی

← حافظه ذخیره‌سازی اصلی گوشی؛ یه تراشه NAND با ظرفیت 256 گیگابایت ساخت Kioxia و مدل K8A7RJ5126 که وظیفه نگهداری تمام اطلاعات و سیستم‌عامل رو بر عهده داره.

← تراشه کنترلر پورت USB Type-C ساخت NXP Semiconductors با شناسه CBTL1701B0 که مدیریت ارتباط و شارژ سیمی رو انجام می‌ده.

← آیسی مدیریت تغذیه (PMIC) اختصاصی اپل با شماره مدل APL1064/338S01279 برای توزیع دقیق ولتاژ.

← آیسی شارژر باتری از برند Texas Instruments با مدل CP3200C1H3.

کدک صوتی (Audio Codec) مشترک اپل و Cirrus Logic با شناسه 338S00967 برای پردازش سیگنال‌های صوتی.

تقویت‌کننده صوتی (Audio Amplifier) ساخت اپل و Cirrus Logic با شماره قطعه 338S01148 که قدرت و کیفیت صدای اسپیکرها رو حسابی بالا می‌بره.

← کنترلر شارژ بی‌سیم ساخت Broadcom با مدل BCM59367A1IUBG که فرآیند شارژ وایرلس رو ایمن و بهینه می‌کنه.

← ردیاب پوشش سیگنال (Envelope Tracker) ساخت شرکت Qorvo با مدل QM81026H که مصرف انرژی بخش رادیویی رو به‌شدت کاهش می‌ده.

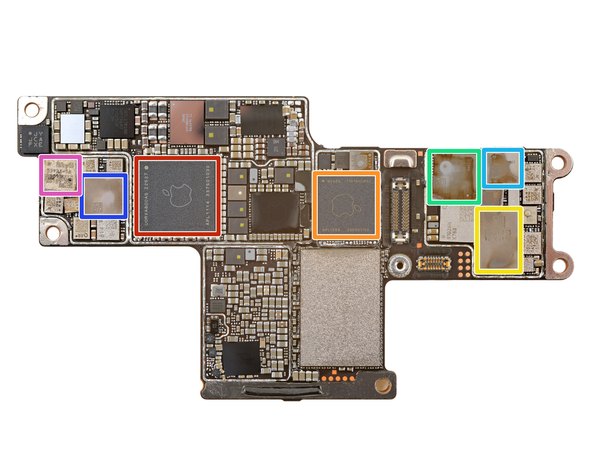

← این همون قطعه طلایی و مهم این برده! مودم 5G اختصاصی خود اپل با مدل APL1114/337S01030 که نشون می‌ده اپل بالاخره به استقلال مخابراتی رسیده.

← تراشه فرستنده و گیرنده امواج رادیویی (RF Transceiver) اختصاصی اپل با شناسه APL1088/338S01150 که کاملا با مودم جدیدش مچ شده.

← ماژول فرانت‌اند (Front-End) ساخت Skyworks با شماره مدل SKY58452-14 برای فیلتر و تقویت سیگنال‌ها.

← ماژول فرانت‌اند مخابراتی از برند Broadcom با مدل AFEM-8254.

یکی دیگه از ماژول‌های فرانت‌اند Broadcom با شناسه AFEM-8255.

سومین ماژول فرانت‌اند Broadcom روی این بخش با مدل AFEM-8277 که زنجیره ارتباطی رو تکمیل می‌کنه.

← ماژول فرانت‌اند ساخت Skyworks با مدل SKY53921-16.

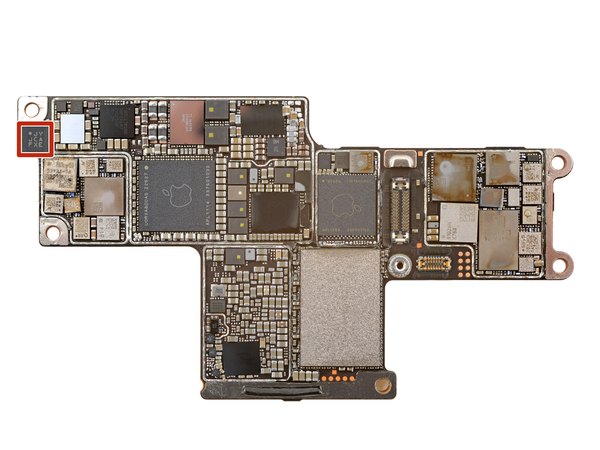

← مجموعه یکپارچه شتاب‌سنج و ژیروسکوپ ساخت Bosch Sensortec که تمام حرکت‌ها، چرخش‌ها و زاویه دست گرفتن گوشی رو با دقت بالا ثبت می‌کنه.

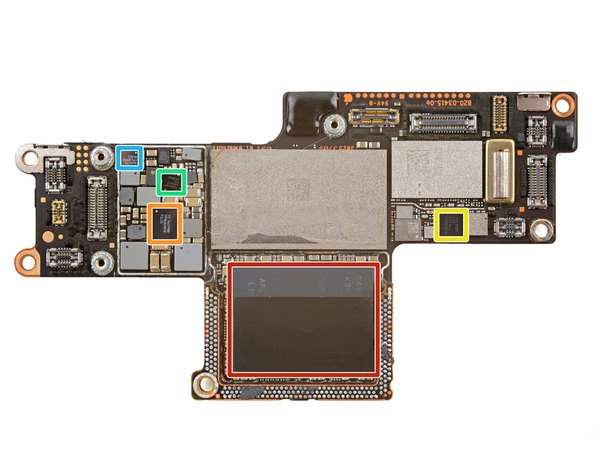

← اینجا قلب تپنده آیفون ایر رو می‌بینیم! پردازنده شش هسته‌ای فوق‌سریع Apple APL1V12 با گرافیک یکپارچه و موتور عصبی، که دقیقا زیر یه حافظه رم 12 گیگابایتی LPDDR5X ساخت سامسونگ (مدل K3KLMLM0FM-HGGV) پکیج شده تا فضای کمتری بگیره و سرعت پردازش به اوج برسه.

← آیسی تأمین‌کننده ولتاژ نمایشگر ساخت Texas Instruments با شناسه TPS65658A0.

← مبدل آنالوگ به دیجیتال (ADC) از برند Analog Devices با شماره مدل MAX11390A.

← مبدل DC-DC ساخت شرکت Analog Devices با شناسه MAX20348P.

تراشه‌ای که به‌احتمال خیلی زیاد کنترلر فلش دوربین ساخت Texas Instruments با مدل CP5100A0 هست و نورپردازی موقع عکاسی رو مدیریت می‌کنه.

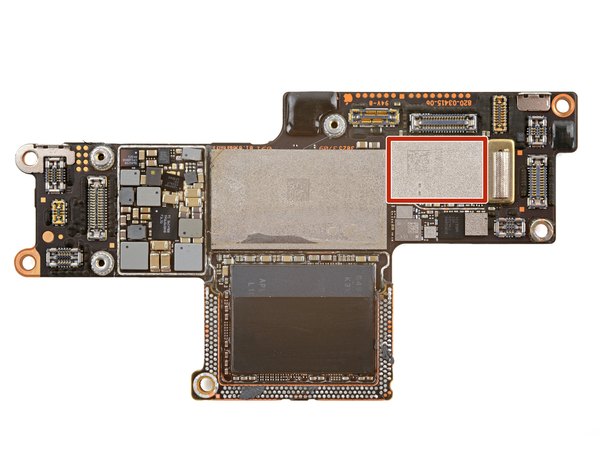

← ماژول فوق‌پیشرفته ارتباطی USI با شناسه 339M00400 که از وای‌فای 7، بلوتوث 6 و شبکه Thread پشتیبانی می‌کنه و تراشه اختصاصی Apple N1 رو هم تو دل خودش جا داده.

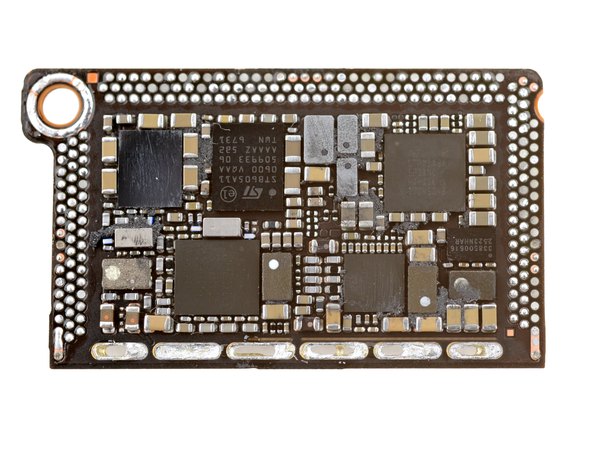

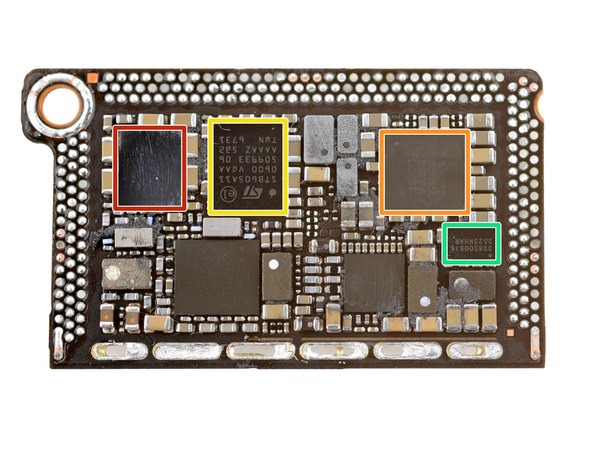

← روی برد NFC، یه تقویت‌کننده صوتی دیگه از اپل و Cirrus Logic با مدل 338S01148 می‌بینیم.

← آیسی مدیریت تغذیه ساخت STMicroelectronics با مدل STPMIA3A.

← به احتمال زیاد یه تراشه مدیریت تغذیه دیگه از STMicroelectronics با شناسه STB605A11.

← مبدل DC-DC اختصاصی اپل با شماره قطعه 338S00616.

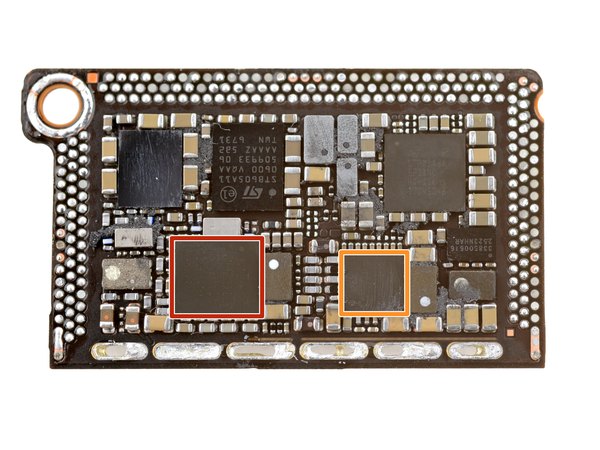

← تراشه کنترلر NFC ساخت NXP Semiconductors با شناسه SN300 که ماژول eSIM و عنصر امنیتی (Secure Element) رو به‌صورت یکپارچه تو خودش داره.

← قطعه‌ای که احتمالا کنترلر دوم NFC از شرکت NXP Semiconductors هست.

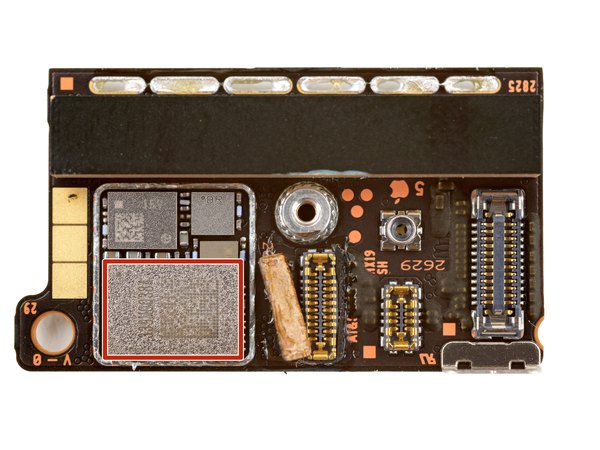

← ماژول UWB (باند فوق‌پهن) ساخت USI با مدل 339M00384 که تراشه مکان‌یابی فوق‌دقیق Apple U2 رو تو خودش جا داده. خب، اینم از کالبدشکافی کامل و بررسی دقیق تراشه‌های آیفون ایر! دیدن این حجم از تکنولوژی فشرده و مودم جدید اپل واقعا هیجان‌انگیز بود. امیدوارم از این کالبدشکافی تو آیسی‌مدار لذت برده باشی. یادت نره این مقاله رو برای دوستای عشق سخت‌افزارت هم بفرستی تا با معماری این گوشی خاص آشنا بشن!
