کالبدشکافی موتورولا C350: سفر به دوران طلایی گوشی‌های دکمه‌ای

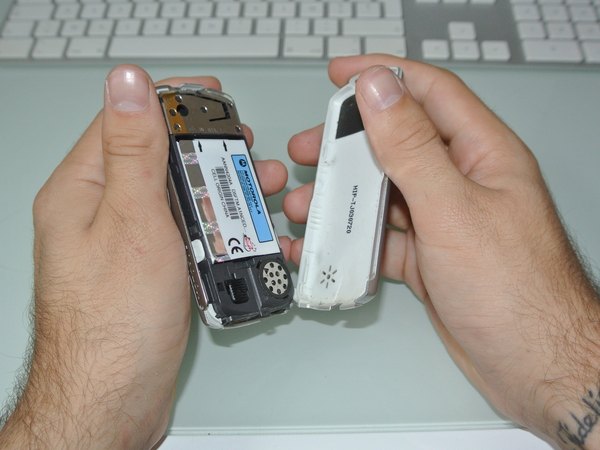

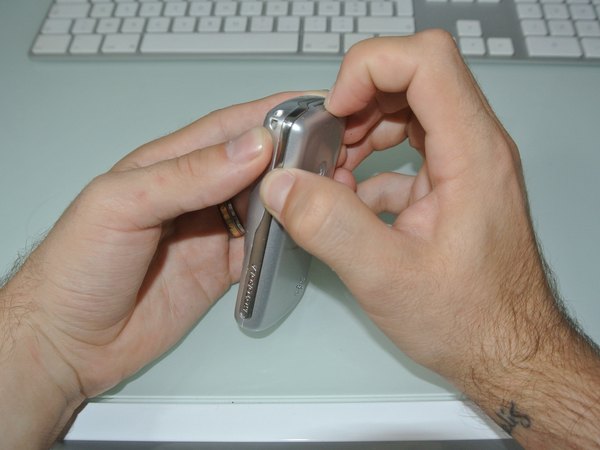

برای شروع کار نیازی به ابزار خاصی نداریم. فقط کافیه دکمه‌ای که روی قاب پشتی قرار داره رو با انگشتت فشار بدی تا قاب آزاد بشه.

اگه این اولین باریه که گوشی باز می‌شه، ممکنه قسمت پایینی قاب یه مقدار سفت باشه؛ پس شاید لازم بشه یه کم بیشتر نیرو وارد کنی تا قاب کاملا رها بشه.

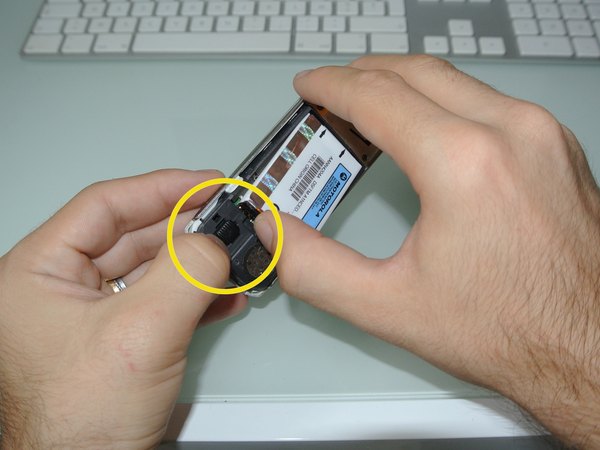

حالا که قاب پشتی برداشته شده، دکمه کشویی مشکی‌رنگ رو به سمت پایین بکش تا باتری از جای خودش آزاد بشه و بتونی خیلی راحت با دستت اون رو بیرون بیاری.

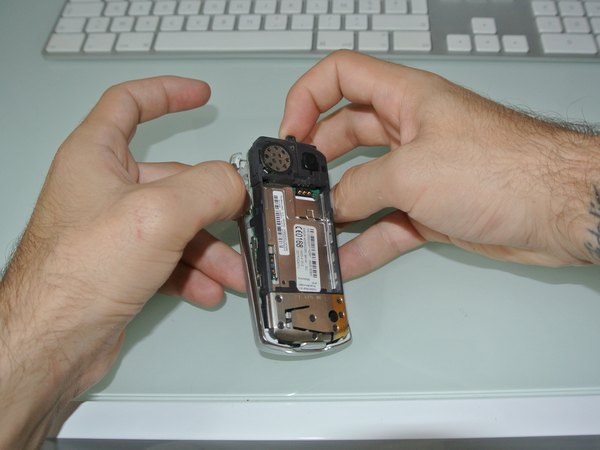

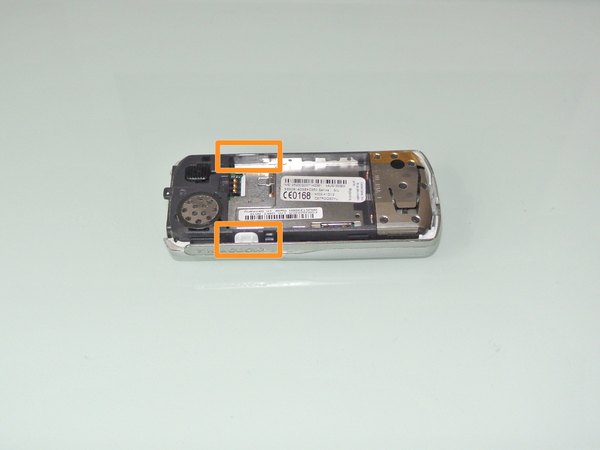

برای رسیدن به قطعات داخلی، باید قاب جلویی رو جدا کنیم. در دو طرف بدنه دستگاه، خارهای پلاستیکی قرار دارن. با کمک انگشت شستت این خارها رو به آرومی به سمت بیرون فشار بده تا قاب جلویی از بقیه شاسی جدا بشه.

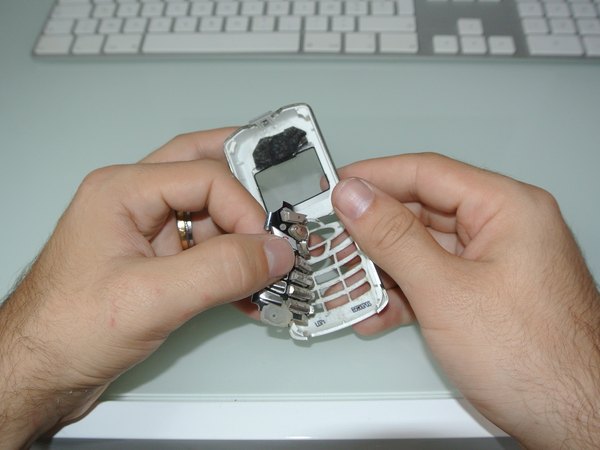

صفحه کلید این گوشی خیلی راحت روی قاب جلویی سوار شده. با انگشتت به نرمی کیبورد رو از روی قاب جدا کن.

حواست خیلی جمع باشه؛ پلاستیکی که کیبورد روش قرار گرفته به شدت ظریف و شکننده‌ست و با یک فشار اشتباه ممکنه ترک بخوره.

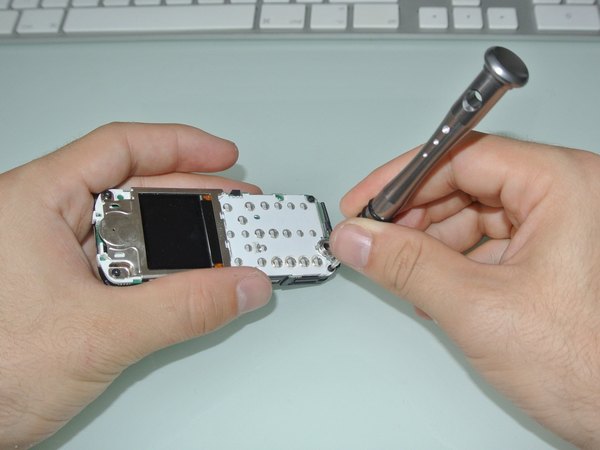

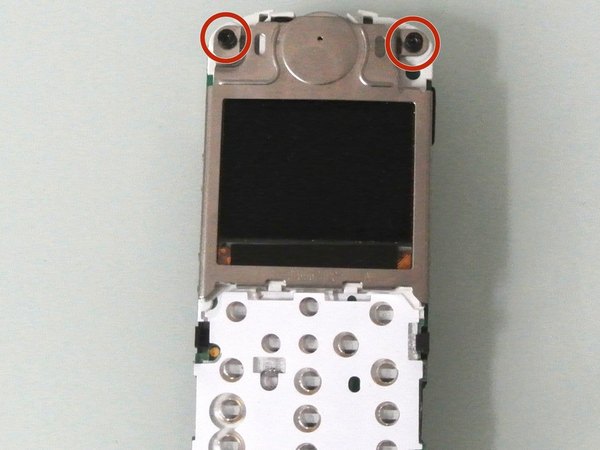

← چهار عدد پیچ تورکس T6 که روی شاسی قرار دارن رو باز کن.

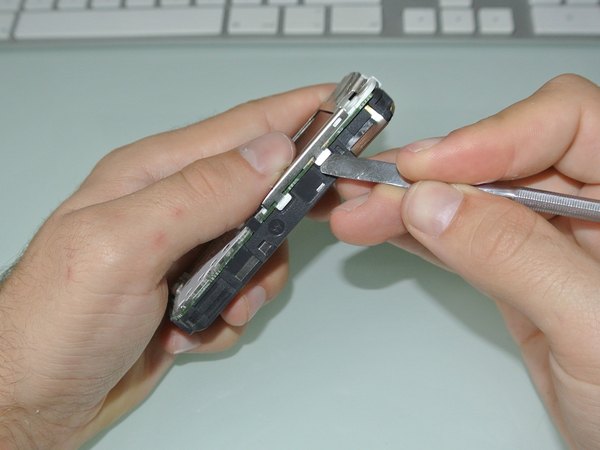

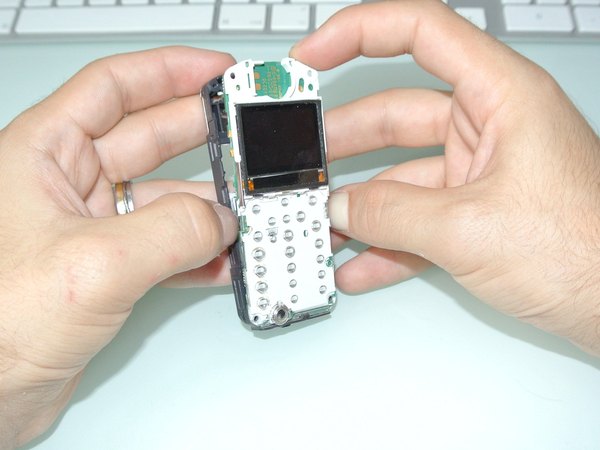

حالا وقتشه از اسپاجر فلزی استفاده کنیم. اسپاجر رو زیر چهار تا گیره فلزی بنداز و اون‌ها رو آزاد کن تا مادربرد و مجموعه کیبورد از شاسی پلاستیکی اصلی جدا بشن.

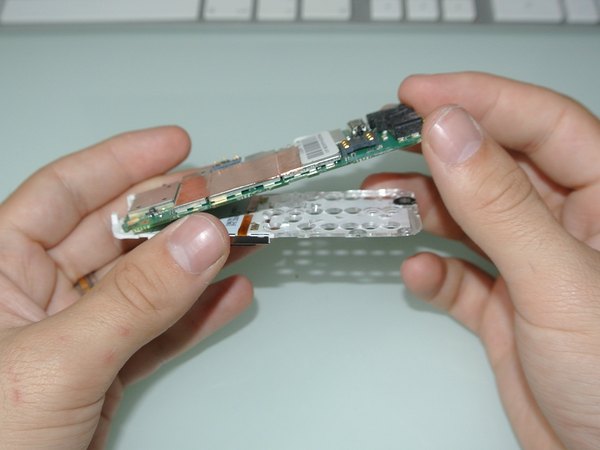

آخرین قدمی که برای دسترسی کامل به مادربرد (Logic Board) باید برداری، اینه که بلوک کیبورد و صفحه‌نمایش رو خیلی راحت با انگشت‌هات از هم تفکیک کنی.

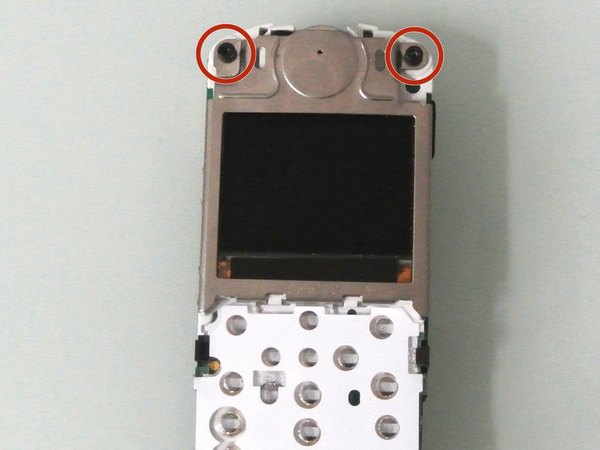

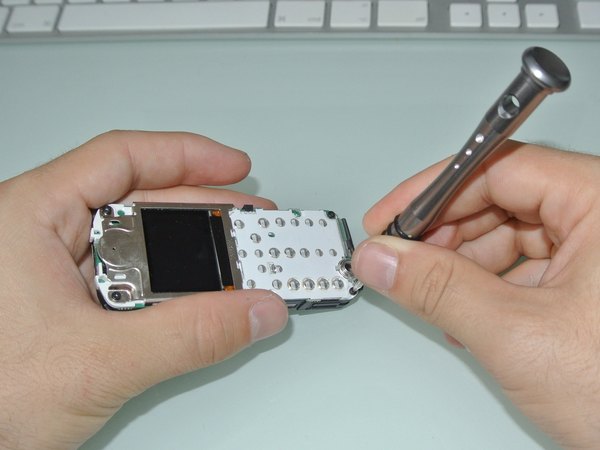

← چهار پیچ تورکس T6 دیگه که تو این بخش قرار دارن رو هم باز کن.

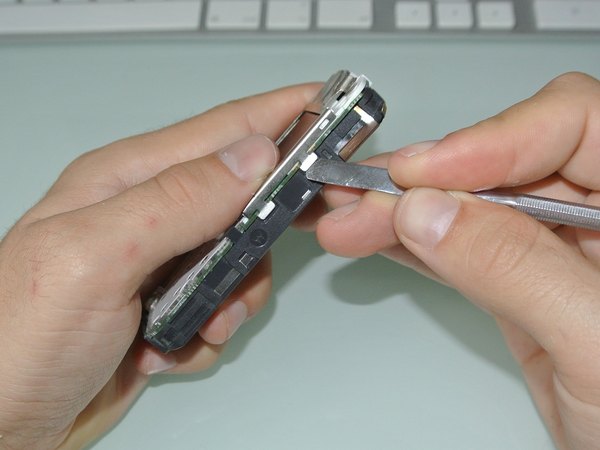

با کمک اسپاجر فلزی، محفظه فلزی که صفحه‌نمایش و اسپیکر مکالمه رو پوشونده، خیلی بااحتیاط بلند و آزاد کن.

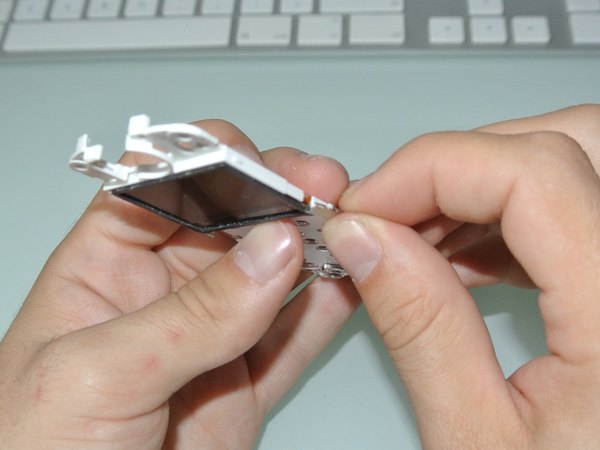

اسپیکر مکالمه رو به آرومی از روی قاب فلزی بلند کن تا کاملا جدا بشه.

تو این قسمت یه پین پلاستیکی بسیار ریز وجود داره که خیلی راحت ممکنه بیفته و گم بشه؛ پس حسابی مراقب باش که از دستش ندی.

دو تا گیره فلزی کوچیک تو این بخش می‌بینی که وظیفه‌شون محافظت از فلت‌های ارتباطیه. این گیره‌ها رو جدا کن تا مسیر باز بشه.

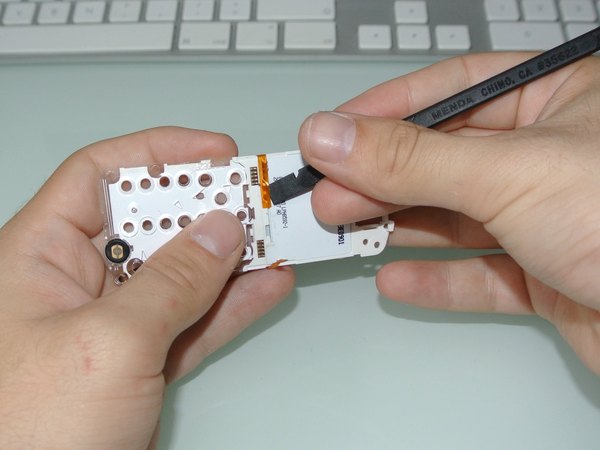

حالا با یه اسپاجر پلاستیکی، دو تا فلتی که پشت صفحه‌نمایش قرار گرفتن رو به آرومی قطع کن.

دو تا کانکتور بی‌نهایت ریز اینجا هستن. خیلی با ملایمت باهاشون رفتار کن و اگه به طور اتفاقی جدا شدن، حتما سر جای اصلی‌شون قرارشون بده تا اتصال قطع نشه.

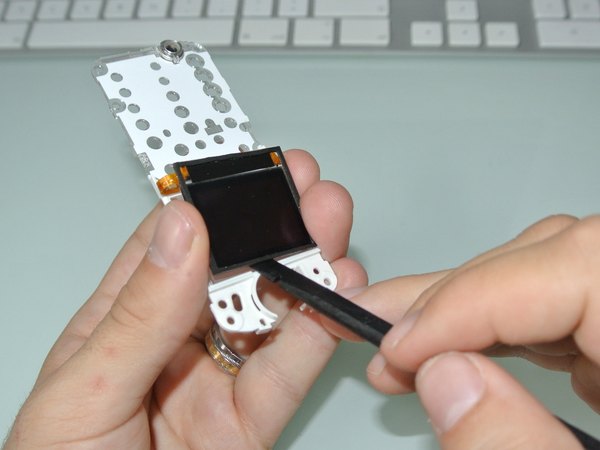

وقتی کانکتورها آزاد شدن، از اسپاجر پلاستیکی استفاده کن تا صفحه‌نمایش رو به طور کامل از روی شاسی بلند کنی.

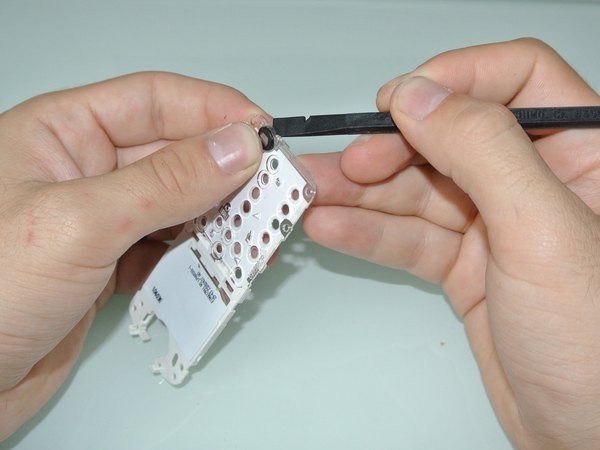

برای جدا کردن میکروفون، کافیه با همون اسپاجر پلاستیکی زیرش بندازی و خارهای نگهدارنده‌اش رو آزاد کنی.

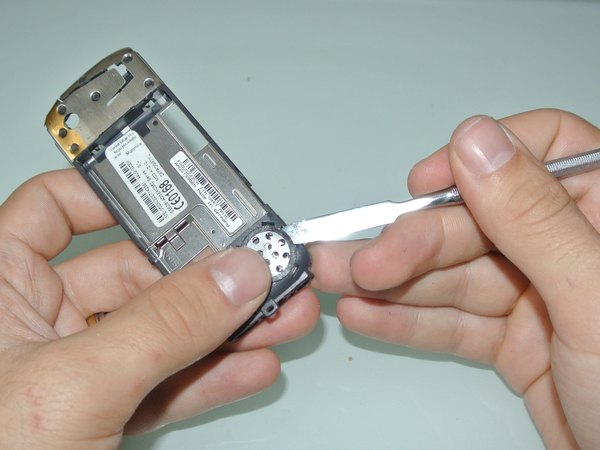

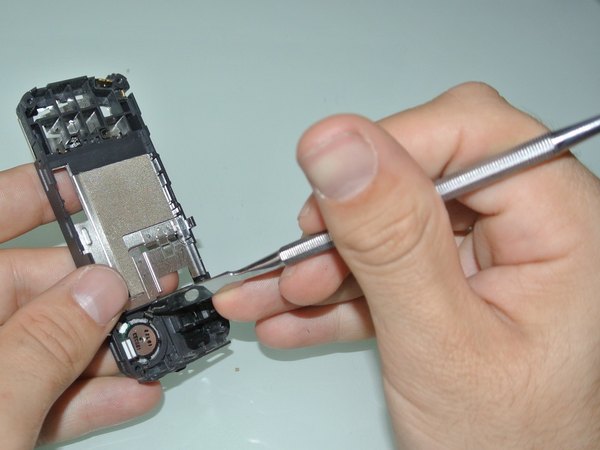

اسپیکر بالایی دستگاه زیر یه صفحه فلزی محافظ قرار گرفته. با اسپاجر فلزی به سراغ سه تا گیره‌ای که در پشتش قرار دارن برو و اون‌ها رو باز کن.

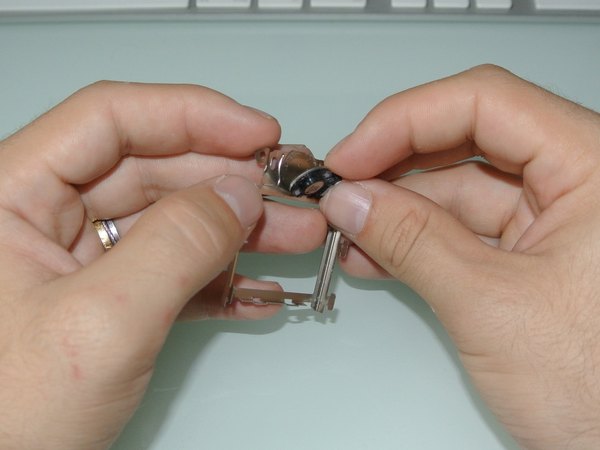

اسپاجر فلزی رو زیر صفحه محافظ بنداز، اون رو بردار و حالا اسپیکر بالایی رو به راحتی از سر جاش بیرون بیار.

کالبدشکافی این گوشی کلاسیک هم به پایان رسید و حالا می‌تونی تمام قطعات داخلی موتورولا C350 رو تو یک قاب ببینی. طراحی ساده اما مهندسی دقیق این گوشی، یادآور روزهایی هست که همه‌چیز مکانیکی‌تر و ماژولارتر بود. امیدوارم از این سفر به گذشته با تیم آیسی‌مدار لذت برده باشی. اگه این مدل کالبدشکافی‌های نوستالژیک رو دوست داشتی، حتما لینک این مقاله رو برای دوستای قدیمی‌ت بفرست تا اون‌ها هم خاطراتشون زنده بشه!
