کالبدشکافی سرفیس پرو ۲: نبرد با چسب‌های بی‌رحم و هزارتوی پیچ‌ها

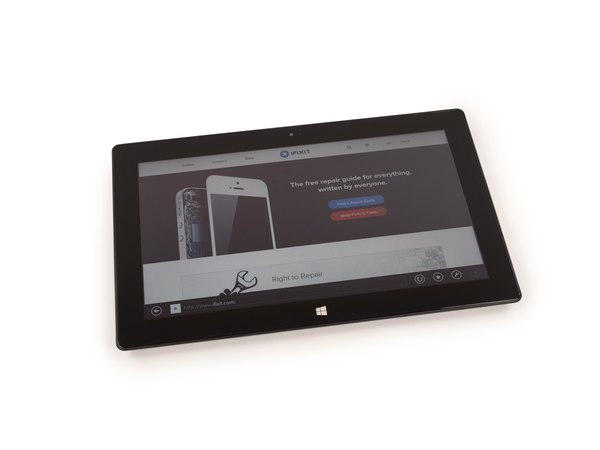

زیر ظاهر شیک و ساده این تبلت، سخت‌افزاری پنهان شده که دست کمی از یک لپ‌تاپ حرفه‌ای نداره. قبل از باز کردنش، بیا یه مرور سریع روی مشخصات فنیش داشته باشیم:

← صفحه‌نمایش 10.6 اینچی ClearType با رزولوشن Full HD (1920 در 1080 پیکسل)

← مغز متفکر دستگاه: پردازنده نسل چهارم Intel Core i5

← پشتیبانی از وای‌فای دو بانده و بلوتوث نسخه 4.0

← تنوع در حافظه داخلی از 64 تا 512 گیگابایت

4 گیگابایت رم برای نسخه‌های پایه و 8 گیگابایت رم برای مدل‌های با حافظه بالاتر

← دو دوربین 720p HD در جلو و پشت دستگاه

پورت‌های کاربردی مثل USB 3.0 کامل، Mini DisplayPort و درگاه کارت‌خوان microSDXC

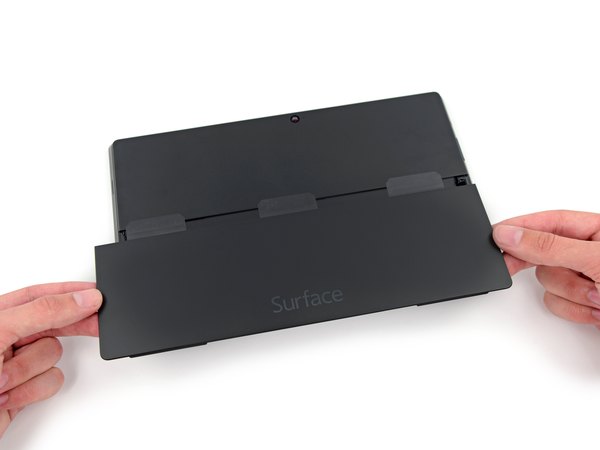

سرفیس پرو 2 به یک پایه نگهدارنده (Kickstand) دومرحله‌ای مجهز شده که می‌تونی تبلت رو تو دو زاویه 24 و 40 درجه تنظیم کنی. طراحی این پایه‌ها واقعا پیشرفت جالبی تو دنیای تبلت‌ها محسوب می‌شه و کار با دستگاه رو خیلی راحت‌تر کرده.

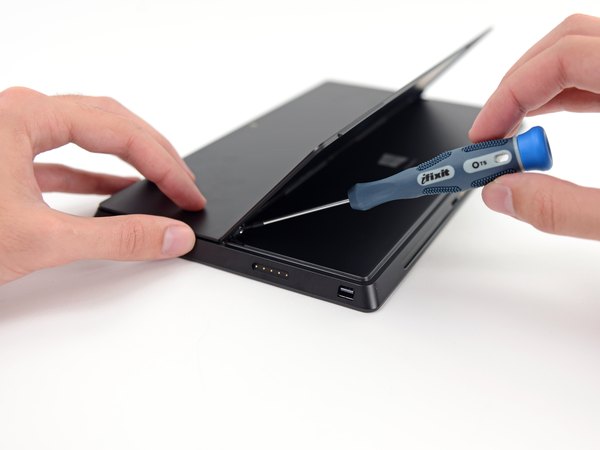

این پایه با دو تا پیچ ستاره‌ای سر جاش محکم شده. با استفاده از پیچ‌گوشتی تورکس T5 خیلی راحت این پیچ‌ها رو باز می‌کنیم تا قدم اول کالبدشکافی رو محکم برداریم.

پایه بدون هیچ دردسری جدا می‌شه، اما اگه تجربه باز کردن نسل قبلی سرفیس رو داشته باشی، می‌دونی که این آرامش قبل از طوفانه و به زودی با چالش‌های اصلی روبرو می‌شیم.

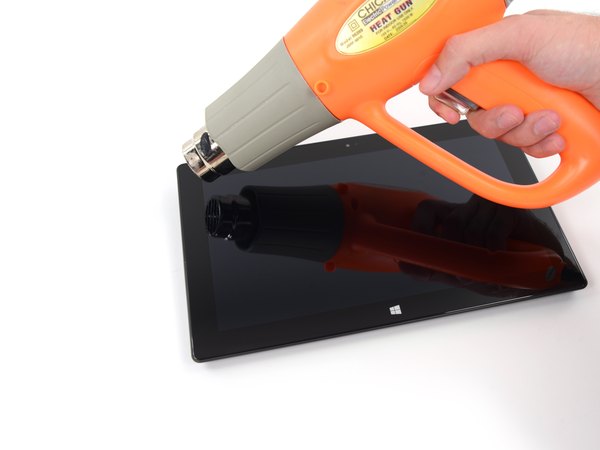

ما همیشه ترجیح می‌دیم از روش‌های ملایم برای باز کردن گوشی‌ها و تبلت‌ها استفاده کنیم، اما مایکروسافت اینجا مجبورمون می‌کنه که دست به دامن سشوار صنعتی بشیم تا چسب‌های بی‌رحم لبه‌ها رو ذوب کنیم.

بعد از حرارت دادن، باید با احتیاط کامل پیک‌های پلاستیکی رو زیر نمایشگر بفرستیم. استفاده از تعداد زیادی پیک به جای فشار آوردن با یک ابزار فلزی، تضمین می‌کنه که فلت‌های حساس زیر تصویر آسیبی نبینن.

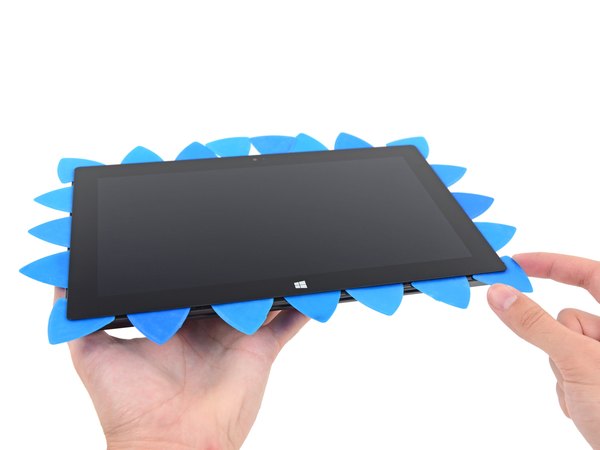

جالبه بدونی که برای جلوگیری از چسبیدن دوباره لبه‌ها، ما مجبور شدیم از 21 عدد پیک بازکننده دور تا دور این تبلت استفاده کنیم!

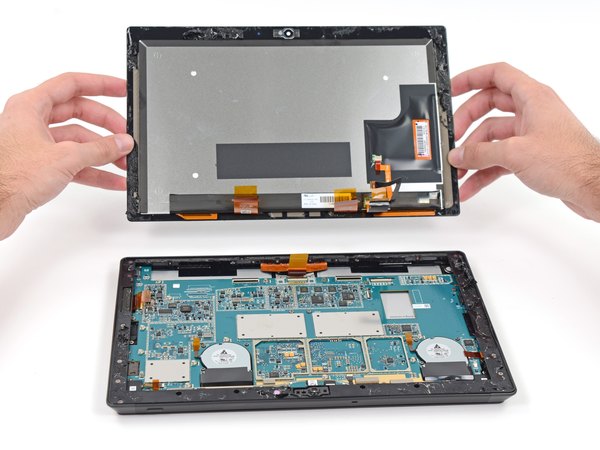

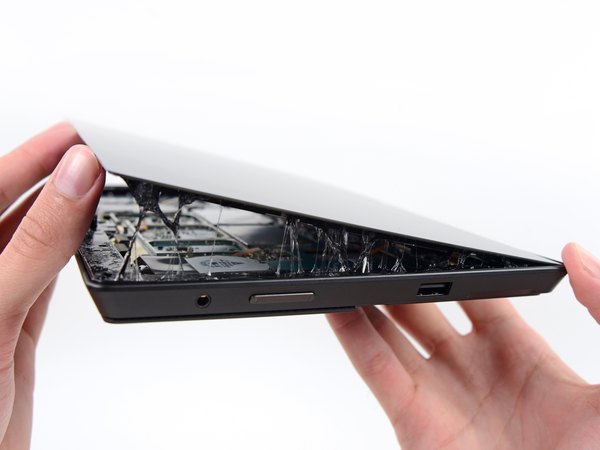

بالاخره با صبر و حوصله زیاد، تونستیم صفحه‌نمایش رو از باتلاق چسب‌های سیاه و قدرتمند مایکروسافت نجات بدیم و بلندش کنیم.

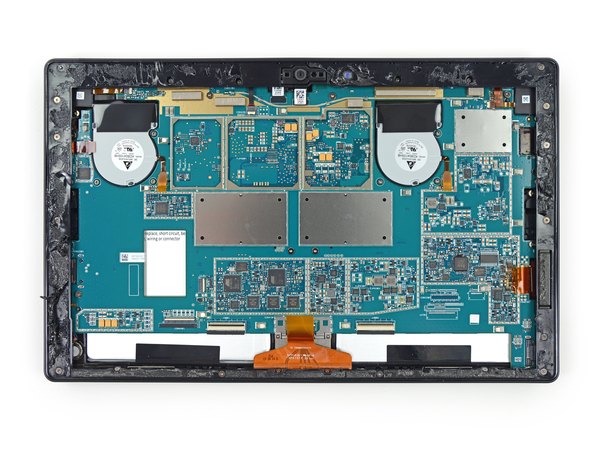

چهار کابل فلت ظریف رو با دقت جدا می‌کنیم و حالا برای اولین بار، معماری داخلی این تبلت جذاب خودش رو به ما نشون می‌ده. در نگاه اول، چیدمان قطعات خیلی شبیه به نسل قبلیه، با این تفاوت که مادربرد حالا رنگ سبز خاص و زیبایی به خودش گرفته.

اما قبل از اینکه بتونیم به قطعات اصلی دسترسی پیدا کنیم، باید از سد ده‌ها پیچی که این ساختار رو کنار هم نگه داشتن عبور کنیم.

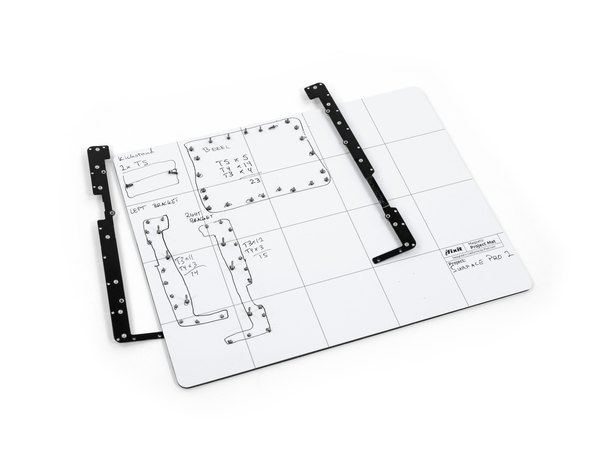

دقیقا مثل نسل اول، اینجا هم با مجموعه‌ای از پیچ‌ها تو سه سایز مختلف طرفیم که فریم پلاستیکی و براکت‌های فلزی رو محکم به شاسی دوخته‌ن.

ما تو کارمون عاشق پیچ و مهره‌ایم، اما وجود 52 تا پیچ فقط برای باز کردن لایه‌های اولیه واقعا اغراق‌آمیزه!

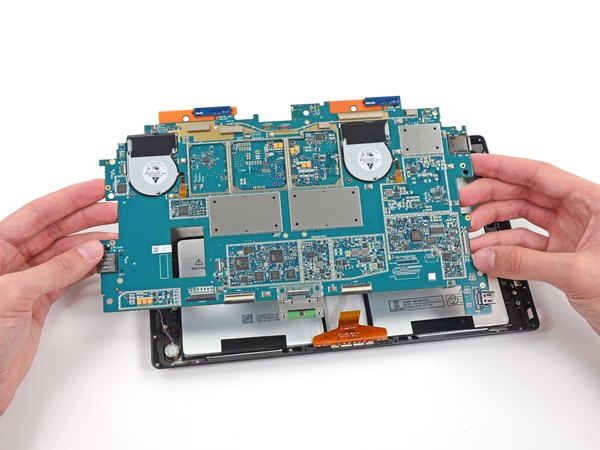

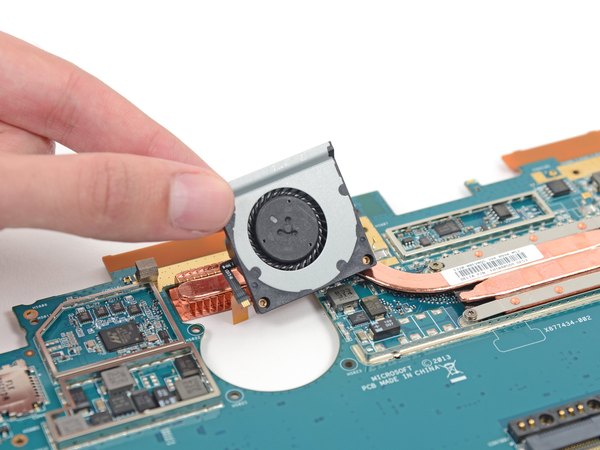

بالاخره مادربرد آزاد شد و حالا می‌تونیم بریم سراغ بخش‌های هیجان‌انگیزتر این گجت. سیستم خنک‌کننده تغییر فیزیکی خاصی نسبت به نسل قبل نکرده و همون فن‌ها توش استفاده شدن؛ اما مایکروسافت با بهینه‌سازی نرم‌افزاری کاری کرده که این فن‌ها کمتر روشن بشن تا مصرف باتری بیاد پایین.

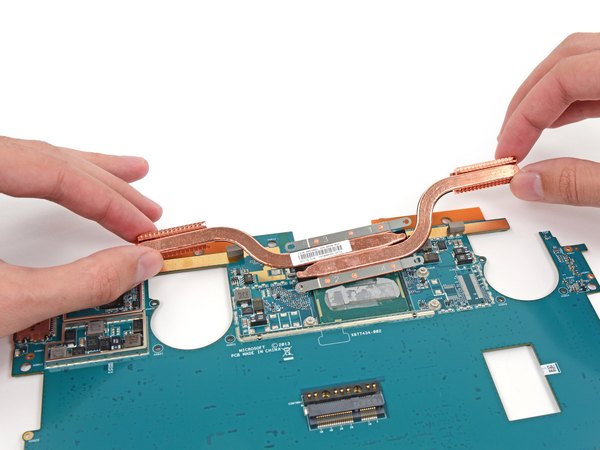

برای دفع حرارت پردازنده قدرتمند، یک هیت‌سینک مسی بزرگ که معمولا تو لپ‌تاپ‌ها می‌بینیم، اینجا تعبیه شده تا خیالت از بابت داغ شدن دستگاه راحت باشه.

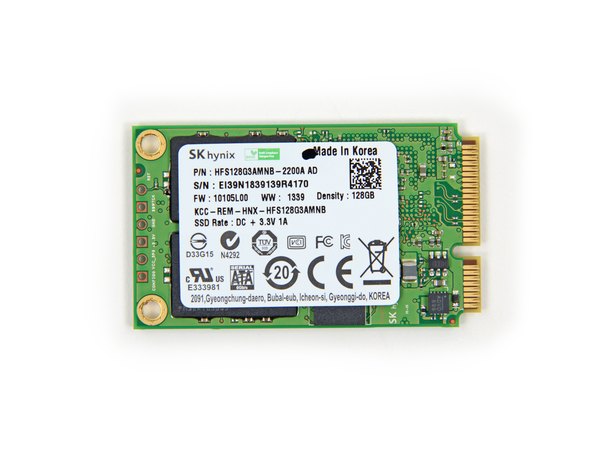

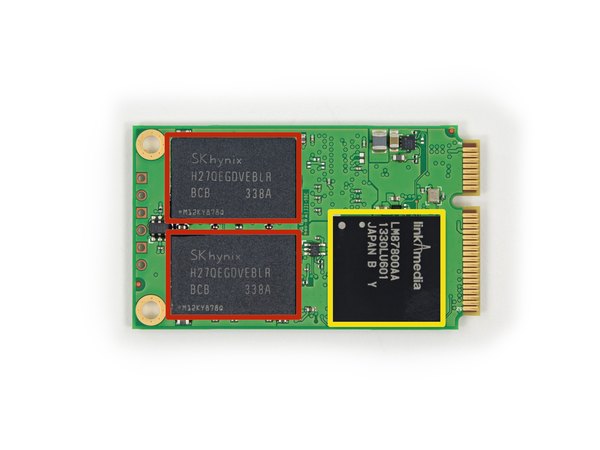

رسیدیم به بخش ذخیره‌سازی! مایکروسافت تو این نسل، ترکیب حافظه‌های قبلی رو کنار گذاشته و کل وظیفه تامین SSD رو به شرکت معتبر SK Hynix سپرده. اینجا یک ماژول 128 گیگابایتی mSATA با سرعت 6.0 Gbps داریم که شامل تراشه‌های زیر می‌شه:

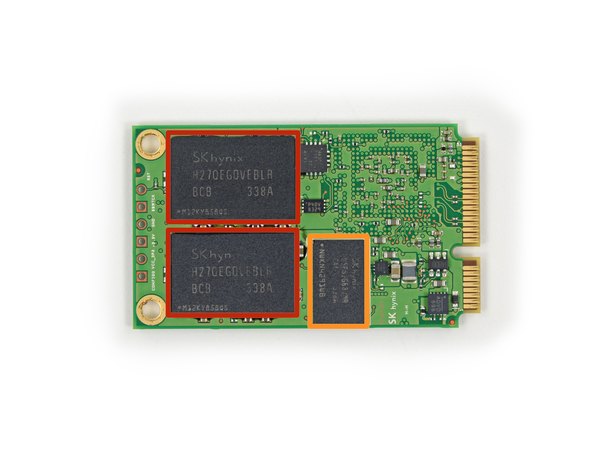

← تراشه‌های حافظه فلش NAND ساخت SK Hynix (چهار آیسی 32 گیگابایتی)

← حافظه موقت رم 32 مگابایتی DDR2 ساخت SK Hynix

← کنترلر مدیریت حافظه SSD ساخت شرکت Link A Media

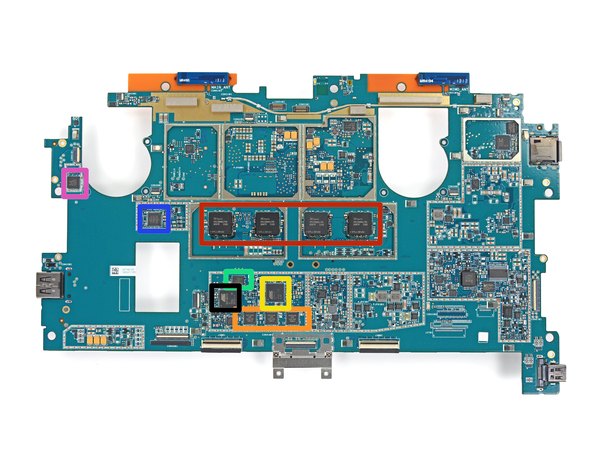

آیسی‌های روی مادربرد شاید از بیرون فقط چند تا مربع مشکی کوچیک به نظر برسن، اما اینا هستن که تمام قدرت پردازشی تبلت رو تامین می‌کنن:

← تراشه‌های رم LPDDR3 ساخت SK Hynix (چهار تراشه 1 گیگابایتی که مجموعا 4 گیگ رم رو تشکیل می‌دن)

← کنترلرهای صفحه لمسی ساخت شرکت Atmel

← میکروکنترلر 32 بیتی AVR به همراه 256 کیلوبایت حافظه فلش از Atmel

← حافظه فلش سریال 4 مگابیتی ساخت Winbond

تراشه Parade PS6625 برای مدیریت خروجی‌های تصویر

← کدک پردازش صوتی ساخت Realtek

آیسی Atmel U1320J

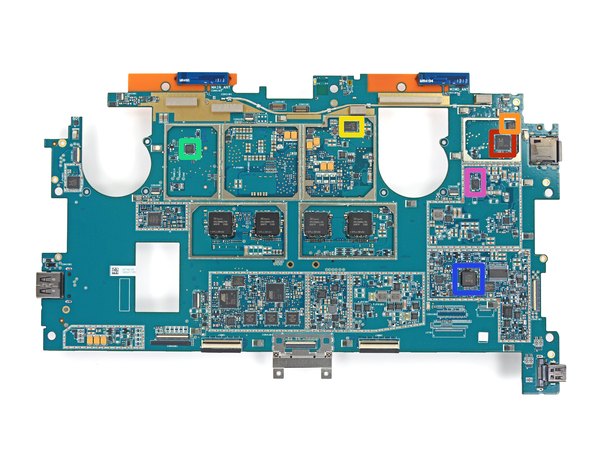

تراشه‌های مدیریت انرژی و اطلاعات تو این سمت برد هم ادامه دارن:

← کنترلر درگاه کارت‌خوان ساخت Realtek

← حافظه فلش سریال 4 مگابیتی ساخت MXIC

← تراشه Novatek NT96132QG

← کنترلر کاهش ولتاژ (Step-Down) ساخت Texas Instruments برای تنظیم دقیق برق

آیسی مدیریت سیستم ITE IT8528VG

← مبدل انرژی فوق‌کم‌مصرف ساخت Texas Instruments

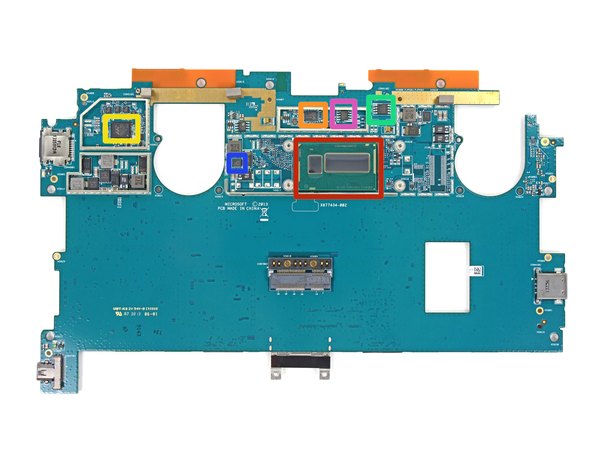

مادربرد رو برمی‌گردونیم تا مهم‌ترین قطعات تبلت رو در پشتش ببینیم:

← پردازنده قدرتمند Intel Core i5-4200U که قلب تپنده این دستگاهه

← یک تراشه دیگه از Novatek

← ماژول یکپارچه شبکه Marvell Avastar (شامل وای‌فای، بلوتوث و رادیو FM)

← حافظه فلش سریال Winbond

آیسی مبدل انرژی Texas Instruments

← یک حافظه سریال دیگه از Winbond

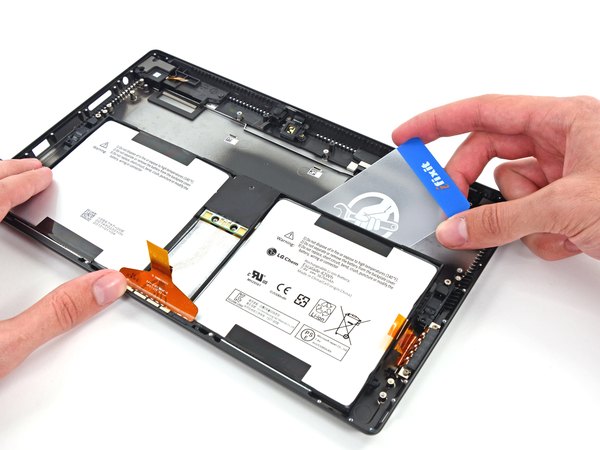

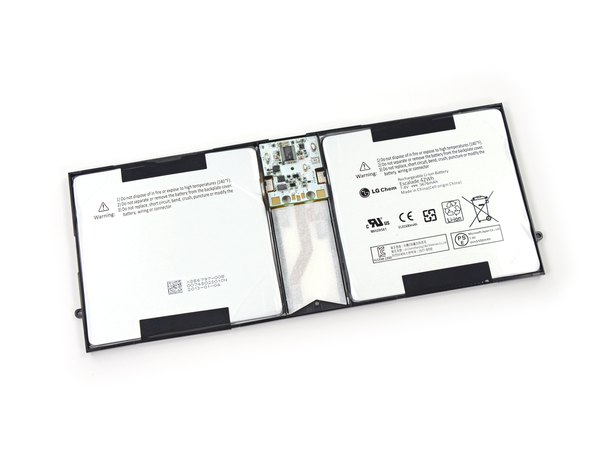

مایکروسافت هنوز هم دست از سر چسب‌ها برنداشته! باتری به شدت به شاسی پشتی چسبیده و روی اون هشدار داده شده که کاربر نباید باتری رو خارج کنه.

این موضوع واقعا عجیبه؛ چون شرکت به این بزرگی می‌تونست مثل خیلی از برندهای دیگه باتری رو با پیچ‌های ساده سر جاش محکم کنه تا تعمیرپذیریش بالا بره.

اگه برات سواله که چرا شارژدهی سرفیس پرو 2 بهتر شده، باید بدونی که ظرفیت باتری هیچ تغییری نکرده! این همون باتری 42 وات‌ساعتیه که تو نسل قبل دیدیم.

راز اصلی این افزایش شارژدهی، مدیریت بهتر انرژی تو پردازنده نسل چهارم اینتل (Core i5) هست که مصرف باتری رو به شدت بهینه کرده.

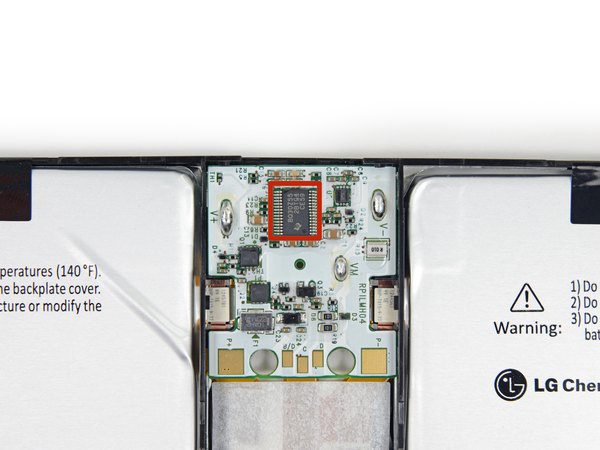

← مدیریت این دو سلول باتری هم بر عهده تراشه کنترلر شرکت Texas Instruments هست.

سرفیس پرو 2 تو بخش تعمیرپذیری امتیاز ناامیدکننده '''1 از 10''' رو می‌گیره (امتیاز 10 یعنی راحت‌ترین حالت تعمیر).

← نکته مثبت اینه که باتری به مادربرد لحیم نشده و در صورت نیاز (هرچند با دردسر فراوان) قابل تعویضه.

← حافظه SSD هم لحیم نیست و می‌شه ارتقاش داد؛ به شرطی که موقع باز کردن صفحه‌نمایش، تبلت رو نابود نکنی!

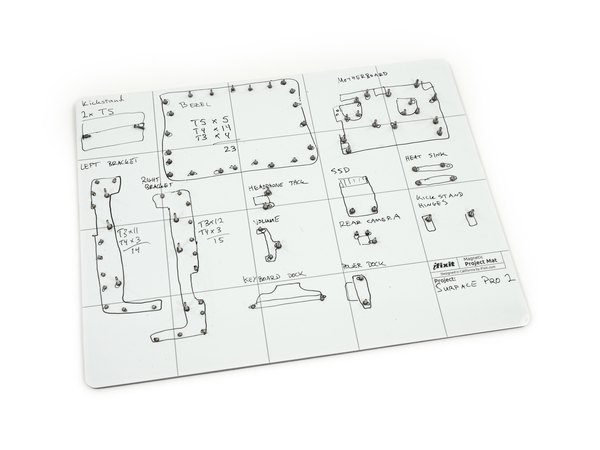

← بیش از 90 پیچ تو این دستگاه استفاده شده! ما طرفدار پیچیم، اما 90 تا پیچ برای یه تبلت واقعا خارج از حد تصوره.

← شیشه جلویی و ال‌سی‌دی به هم پرس شدن و تعویض این پنل به شدت سخت و پرهزینه‌ست.

← استفاده از حجم وحشتناکی چسب برای نگه‌داشتن صفحه‌نمایش و باتری، بزرگترین مانع برای تعمیر این دستگاهه.

← باز کردن این تبلت هیچ جای خطایی برات نمی‌ذاره؛ یک لغزش کوچیک دست کافیه تا کابل‌های تصویر پاره بشن.
