کالبدشکافی آیفون SE: قلب تپنده 6s در کالبد نوستالژیک 5s

وقتشه که با سخت‌افزار قدیمی خداحافظی کنیم و به قطعات جدید سلام کنیم. بیا قبل از باز کردن گوشی، ببینیم پشت این ظاهر آشنا چه مشخصاتی قایم شده:

← پردازنده قدرتمند Apple A9 به همراه پردازشگر کمکی حرکت M9 که مستقیما روی برد یکپارچه شده است.

← فضای ذخیره‌سازی در دو نسخه 16 یا 64 گیگابایتی.

← نمایشگر 4 اینچی رتینا با رزولوشن 1136 در 640 پیکسل و تراکم پیکسلی 326 ppi.

← دوربین اصلی 12 مگاپیکسلی iSight با قابلیت فیلم‌برداری 4 کیلواهم و اندازه پیکسل 1.22 میکرومتر، در کنار دوربین سلفی 1.2 مگاپیکسلی FaceTime HD.

وای‌فای 802.11a/b/g/n/ac، بلوتوث نسخه 4.2، تراشه NFC و پشتیبانی از 19 باند شبکه LTE.

و در نهایت سنسور اثر انگشت Touch ID برای باز کردن گوشی و پشتیبانی از سیستم پرداخت Apple Pay.

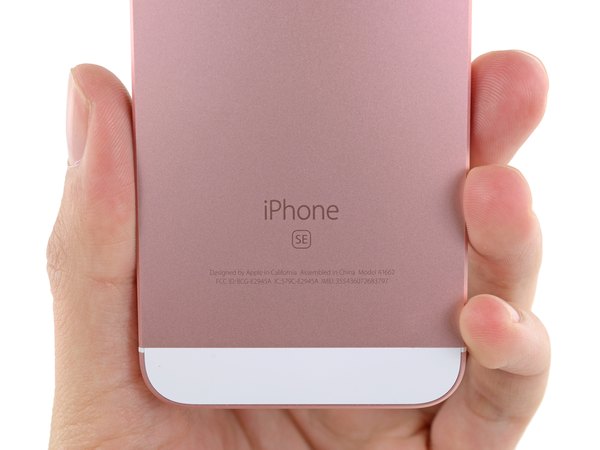

وقتی به قاب پشتی با اون رنگ رزگلد جذابش نگاه می‌کنیم، شماره مدل A1662 به چشم می‌خوره که مختص همین دستگاه است. اما اگر رنگ گوشی رو فاکتور بگیریم، وقتی SE رو کنار نسل قبلیش یعنی 5s می‌ذاریم، تقریبا نمی‌تونی هیچ فرق ظاهری بینشون پیدا کنی.

البته این شباهت اصلا باعث تعجب ما نمی‌شه. با اینکه آیفون SE از نظر عملکرد پردازشی خیلی از 5s قوی‌تره، اما اپل از همون نمایشگر، همون سنسور اثر انگشت و دقیقا همون ابعاد فیزیکی قبلی استفاده کرده تا هزینه‌های طراحی رو پایین بیاره.

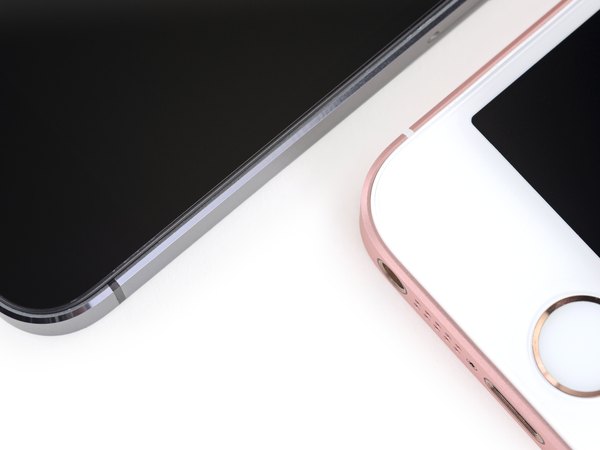

تنها تفاوت ظاهری کوچیکی که می‌تونی متوجهش بشی، لبه‌های تراش‌خورده و مات دور فریم هست که تو این مدل کمی متفاوت‌تر از قبل کار شده.

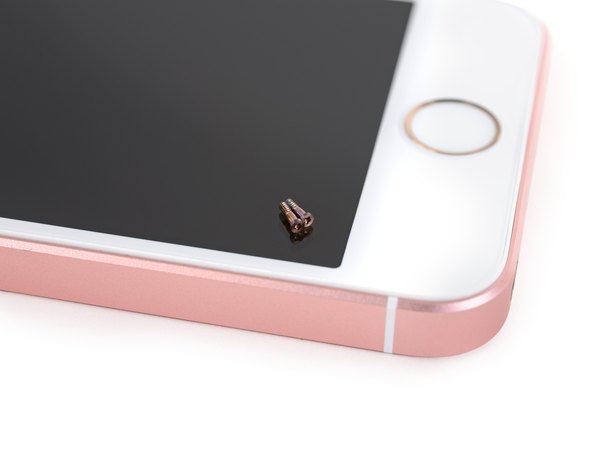

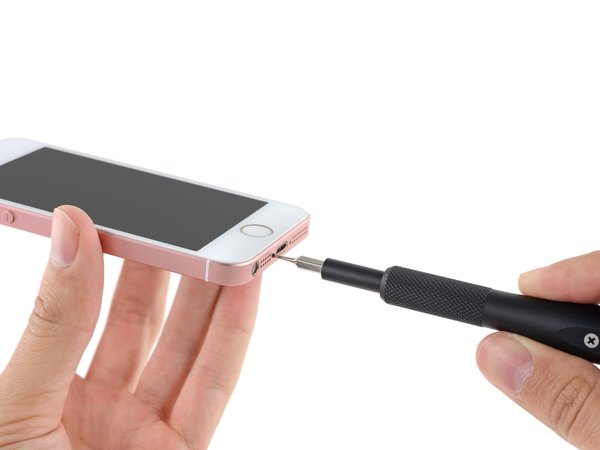

حالا می‌رسیم به مرحله‌ای که همیشه چالش‌برانگیزه. دو تا پیچ پنج‌سو (Pentalobe) در لبه پایینی گوشی قرار دارن که بهت یادآوری می‌کنن اپل اصلا دوست نداره دستگاهت رو باز کنی. البته باید اعتراف کنیم که این پیچ‌ها با رنگ رزگلد گوشی کاملا ست شدن و ظاهر جذابی دارن.

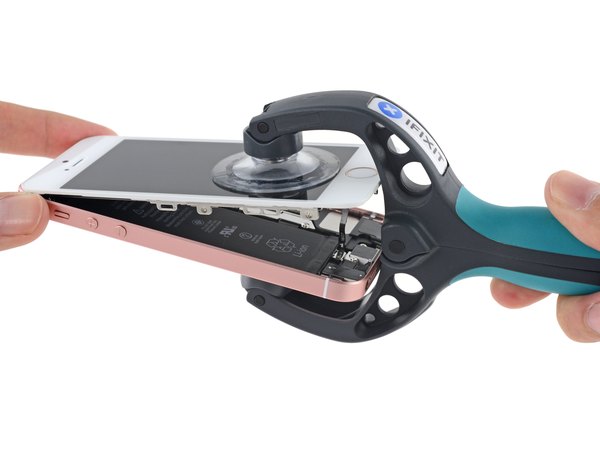

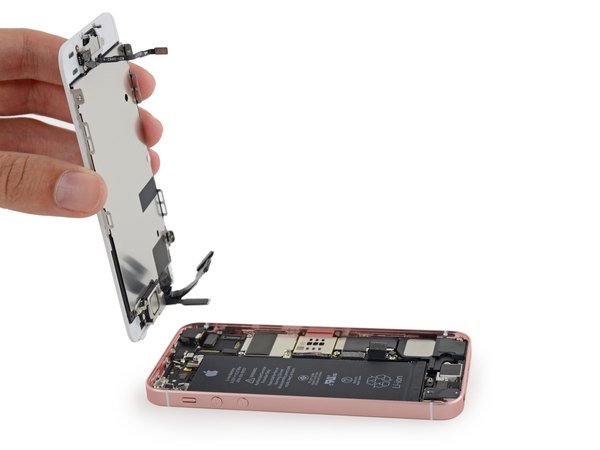

بعد از باز کردن این پیچ‌های خوش‌رنگ، نمایشگر رو به آرومی بلند می‌کنیم. خبر خوب اینه که اینجا خبری از چسب‌های مزاحم و قوی دور نمایشگر نیست و پروسه باز کردنش خیلی راحت‌تر از مدل‌های جدیدتر آیفونه.

قبلا حدس می‌زدیم که واشرهای چسبی دور نمایشگر تو مدل‌های 6s و 6s Plus برای ضدآب شدن یا تقویت ساختار فناوری 3D Touch اضافه شدن. حالا که تو آیفون SE نه خبری از 3D Touch هست و نه چسب دور نمایشگر، می‌فهمیم که اون چسب‌ها بیشتر برای تحمل فشار لمس سه‌بعدی طراحی شده بودن.

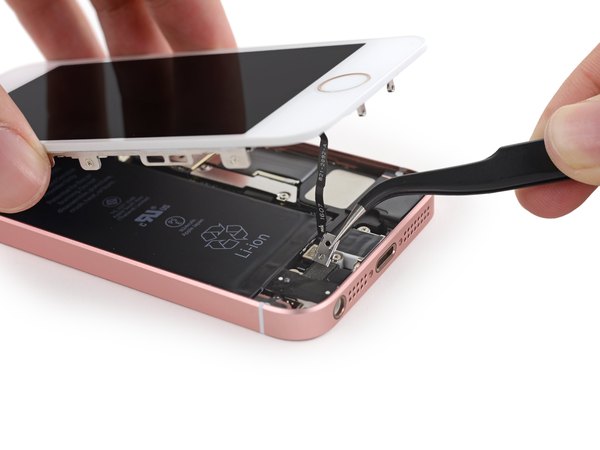

همون‌طور که تو مقدمه هم گفتم، دقیقا مثل آیفون 5s، اینجا هم تله معروف کابل فلت Touch ID زیر نمایشگر کمین کرده.

اگر قبلا آیفون سری 5 رو باز نکرده باشی، باید بدونی که این فلت یک خطر جدی موقع کالبدشکافی به حساب میاد. اگه نمایشگر رو یک‌دفعه و بیشتر از حد مجاز بالا بکشی، قبل از اینکه براکت فلزی رو برداری و کانکتور رو جدا کنی، فلت پاره می‌شه و سنسور اثر انگشتت برای همیشه از کار می‌افته.

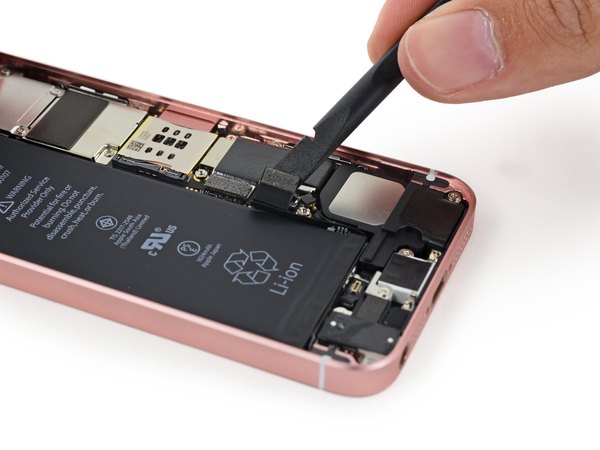

ما خیلی مشتاقیم که زودتر قطعات رو مقایسه کنیم، اما اول ایمنی! پس با احتیاط این فلت رو جدا می‌کنیم و بعد مستقیم می‌ریم سراغ قطع کردن اتصال باتری.

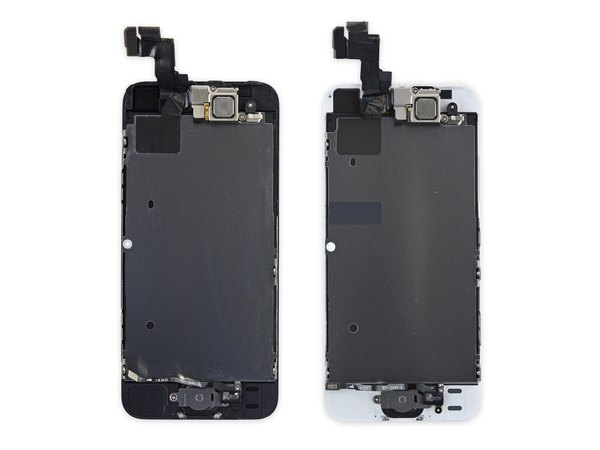

بالاخره مجموعه نمایشگر کاملا از بدنه جدا می‌شه! وقتی نمایشگر آیفون 5s (سمت چپ) و آیفون SE (سمت راست) رو کنار هم می‌ذاریم، می‌بینیم که تقریبا هیچ تفاوتی با هم ندارن.

این شباهت فقط ظاهری نیست. ما یک تست جالب انجام دادیم و متوجه شدیم که نمایشگر آیفون 5s دقیقا روی آیفون SE کار می‌کنه! کانکتورها، ابعاد و عملکرد کاملا یکسان هستند و گوشی بدون مشکل روشن می‌شه. این یعنی اگر نمایشگر SE خراب بشه، خیلی راحت می‌تونی از قطعات یدکی فراوون 5s تو بازار استفاده کنی.

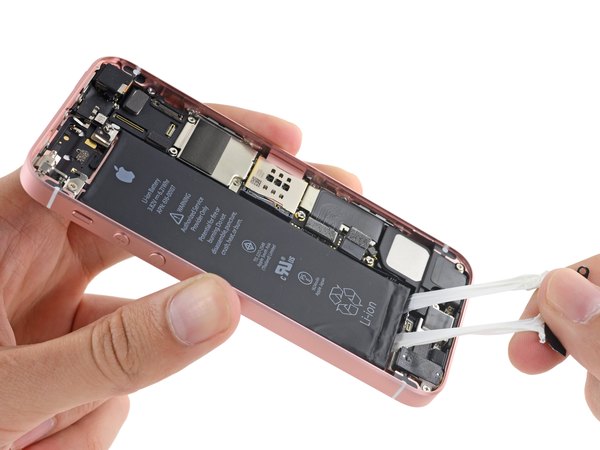

برای بیرون آوردن باتری دیگه نیازی نیست اشتباهات گذشته رو تکرار کنیم؛ ما حالا استاد کار با این چسب‌های کشسان زیر باتری (Battery Tabs) شدیم و با احتیاط بیرونشون می‌کشیم.

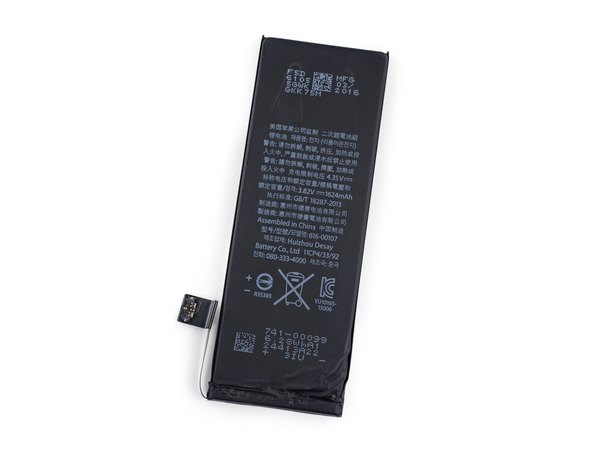

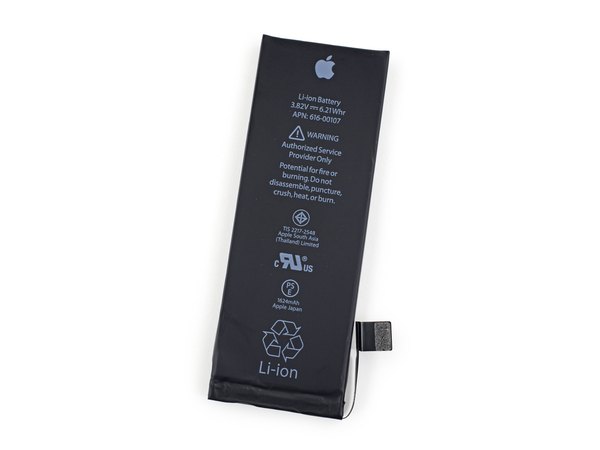

باتری لیتیوم-یونی آیفون SE ولتاژی برابر 3.82 ولت، انرژی 6.21 وات‌ساعت و ظرفیت 1624 میلی‌آمپرساعت داره. این یعنی یه ارتقای کوچیک اما مهم نسبت به باتری 1560 میلی‌آمپرساعتی آیفون 5s.

با اینکه ظرفیت این باتری به پای باتری 1715 میلی‌آمپرساعتی آیفون 6s نمی‌رسه (البته 6s نمایشگر بزرگ‌تر و مصرف بیشتری هم داره)، اما اپل ادعا می‌کنه که همین باتری می‌تونه تا 10 روز در حالت آماده‌به‌کار، 14 ساعت مکالمه و 13 ساعت پخش ویدیو دوام بیاره.

با وجود اینکه نمایشگرها به هم می‌خوردن، اما کانکتور باتری SE با 5s فرق داره. پس متأسفانه نمی‌تونی باتری قوی‌تر SE رو روی آیفون 5s قدیمیت نصب کنی تا شارژدهیش بیشتر بشه.

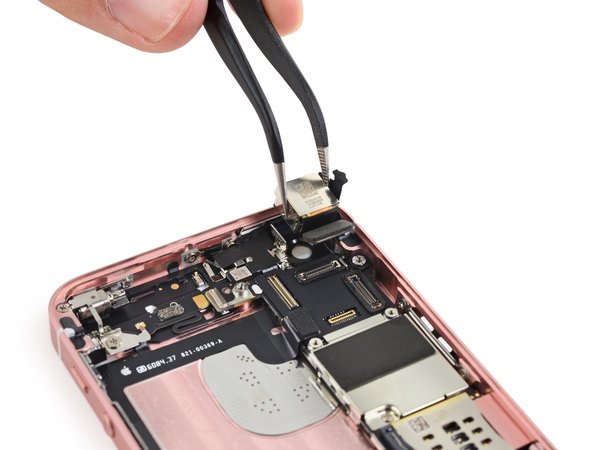

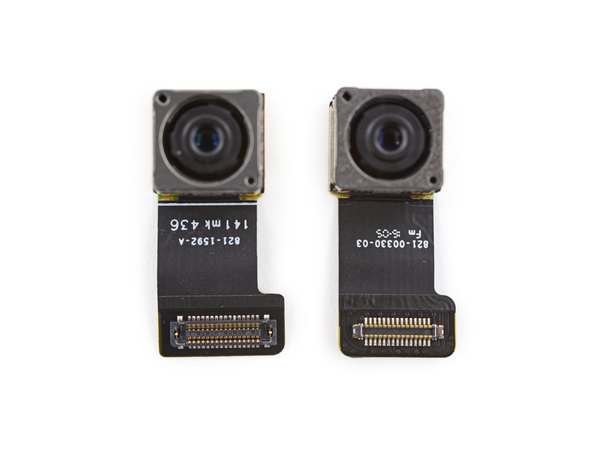

تو قدم بعدی، دوربین اصلی و ارتقایافته گوشی رو از جاش بیرون می‌کشیم. با اینکه از نظر ظاهری خیلی شبیه به دوربین 5s (سمت چپ) هست، اما کانکتور دوربین SE (سمت راست) پین‌های خیلی کمتری داره.

به نظرت این مگاپیکسل‌های اضافه موقع عبور از این کانکتور کوچیک‌تر، تو ترافیک داده‌ها گیر نمی‌کنن؟ قطعا مهندسی اپل راه‌حلش رو پیدا کرده!

دوربین iSight در آیفون SE به 12 مگاپیکسل ارتقا پیدا کرده، اما اندازه پیکسل‌های اون از 1.5 میکرومتر در 5s به 1.22 میکرومتر کاهش پیدا کرده تا بتونن این رزولوشن بالاتر رو تو همون فضای کوچیک جا بدن.

از اونجایی که مشخصات این دوربین دقیقا با آیفون 6s یکیه، ما امیدوار بودیم که بتونیم دوربین‌هاشون رو با هم جابجا کنیم؛ اما متأسفانه کانکتورها فرق دارن و رویای ساختن یک آیفون فرانکنشتاینی ترکیبی اینجا به پایان می‌رسه.

بیا برای یه لحظه کالبدشکافی فیزیکی رو متوقف کنیم و به کمک تصاویر اشعه ایکس، نگاهی به ساختار داخلی گوشی‌ها بندازیم! تو این تصاویر که با اشعه ایکس گرفته شده، می‌تونیم قطعات رو از زاویه‌ای کاملا متفاوت ببینیم. اینجا پیکربندی سه نسل از آیفون‌های سری 5 رو در کنار هم داریم. در واقع تنها تغییر بزرگی که تو این تصاویر مشخصه، اضافه شدن لوگوی فلزی دو تکه اپل در پشت گوشیه.

به جز این مورد، و البته اضافه شدن فلت Touch ID از زمان آیفون 5s (که متأسفانه تو SE هم همون جای خطرناک قرار داره)، تغییر ساختاری چشمگیری دیده نمی‌شه.

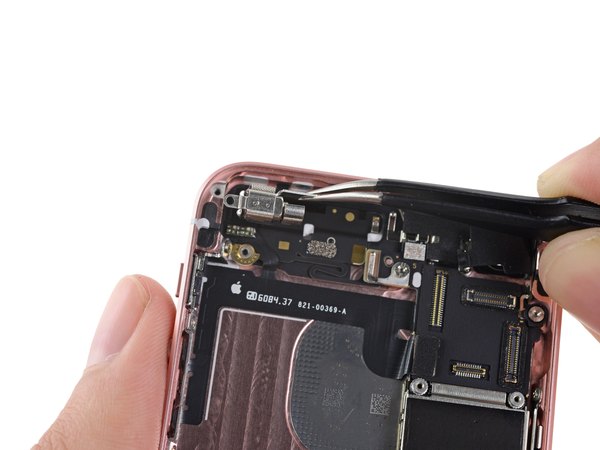

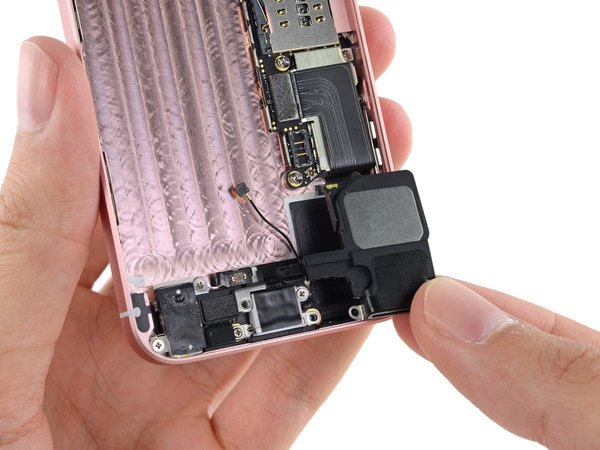

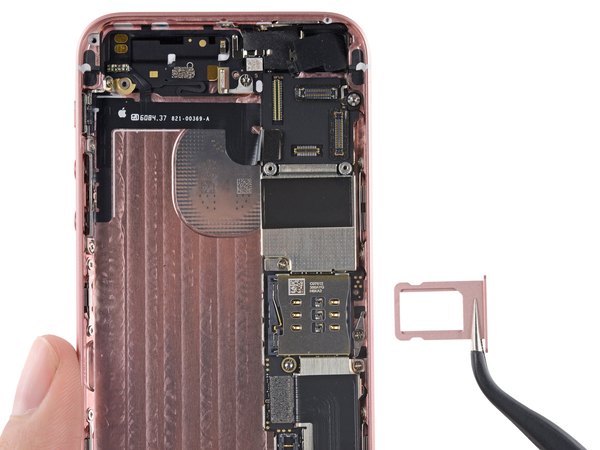

حالا نوبت خارج کردن ماژول اسپیکر، موتور ویبره و خشاب سیم‌کارته!

بررسی‌های ما نشون می‌ده که تمام این قطعات دقیقا با قطعات آیفون 5s قابل تعویض هستن. ابعاد، عملکرد و پیچ‌ها کاملا یکی هستن و بدون هیچ مشکلی روی همدیگه کار می‌کنن. این یه خبر فوق‌العاده برای تعمیرکارهاست!

البته رنگ رزگلد فقط مخصوص آیفون SE هست، پس اگه بخوای خشاب سیم‌کارت رو عوض کنی باید حواست به هماهنگی رنگ‌ها باشه. نکته جالب دیگه‌ای که دیدیم، استفاده از واشرهای سیلیکونی و ضدآبه! بعضی از کانکتورهای روی مادربرد با این واشرها عایق شدن، اما عجیبه که همه اینطوری نیستن.

کانکتورهای دوربین سلفی، دکمه‌های ولوم و دوربین اصلی حسابی با این واشرهای سیلیکونی عایق‌بندی شدن، در حالی که ال‌سی‌دی، تاچ، باتری و سوکت شارژ (لایتنینگ) هیچ عایق ضدآبی ندارن.

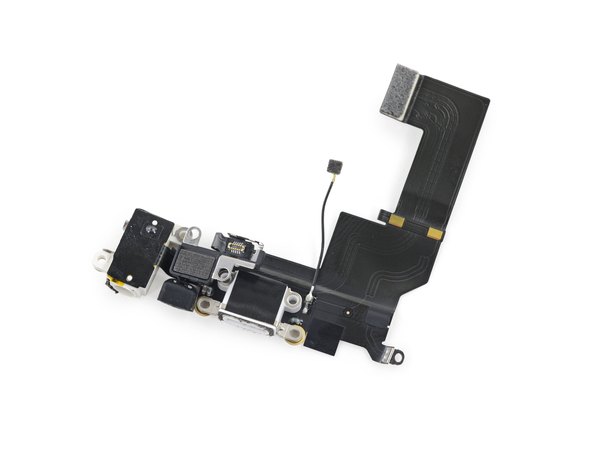

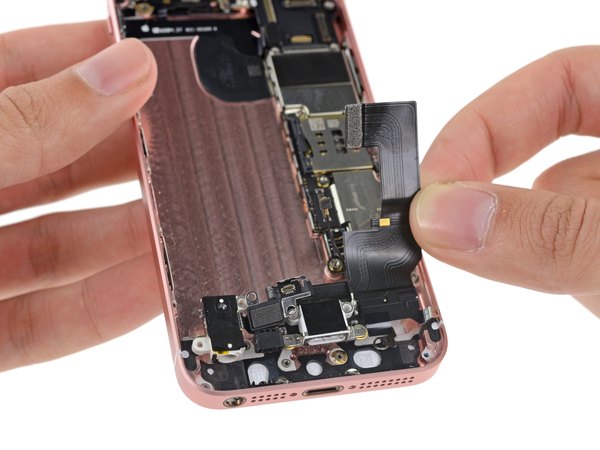

بالاخره با کمی تلاش، مجموعه سوکت شارژ (لایتنینگ) رو از بدنه SE بیرون می‌کشیم. این قطعه هم دقیقا شبیه ماژول آیفون 5s به نظر می‌رسه، اما کانکتورهاش یه مقدار خیلی جزئی با هم فرق دارن؛ در نتیجه نتونستیم این قطعه رو بین دو گوشی جابجا کنیم.

شاید این تغییر کوچیک برای پشتیبانی بهتر از استانداردهای جدیدتر انتقال دیتا (مثل USB 3.0) انجام شده باشه. طراحی داخلی قطعات اپل همیشه پر از این رازهای کوچیکه.

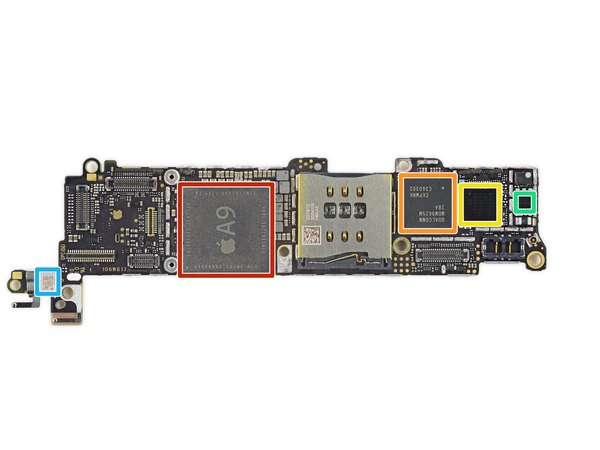

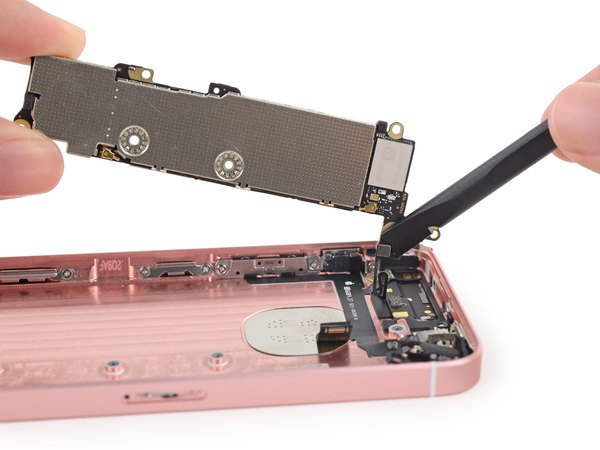

کانکتورهای آنتن پشت برد رو جدا می‌کنیم و حالا آزادیم تا تراشه‌های روی مادربرد رو دقیق بررسی کنیم!

← پردازنده Apple A9 به همراه 2 گیگابایت حافظه رم LPDDR4 ساخت SK Hynix (که با کد H9KNNNBTUMUMR-NLH مشخص شده)

← مودم شبکه LTE ساخت کوالکام (مشابه چیزی که در آیفون 6 و 6 پلاس دیدیم)

← فرستنده و گیرنده فرکانس رادیویی کوالکام (مشابه سری 6)

← آیسی ردیاب پوششی سیگنال ساخت کوالکام (همانند سری 6s و 6)

ماژول تقویت‌کننده توان چهاربانده ساخت Skyworks

ما تو آیسی‌مدار عاشق بررسی این مدارات و تراشه‌ها هستیم و تحلیل این قطعات سیلیکونی همیشه یکی از جذاب‌ترین بخش‌های کالبدشکافی برای ماست.

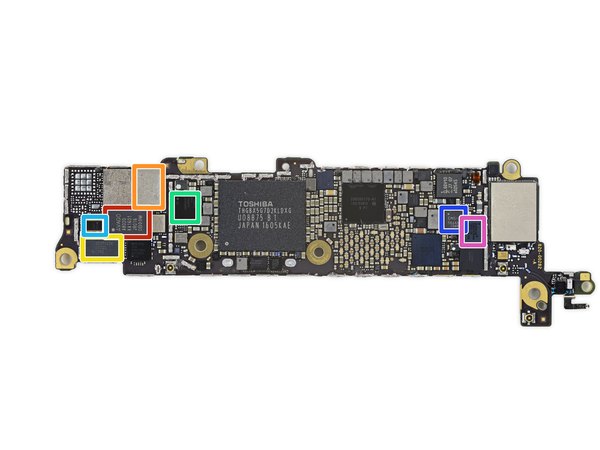

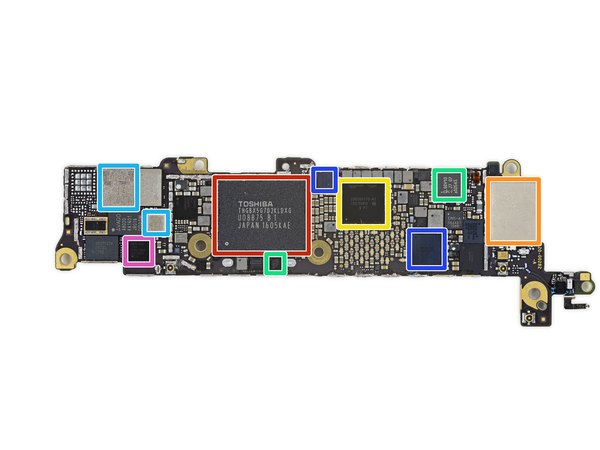

پشت مادربرد هم پر از تراشه‌های هیجان‌انگیزه!

← حافظه فلش NAND با ظرفیت 16 گیگابایت ساخت Toshiba با کد THGBX5G7D2KLDXG

← ماژول وای‌فای (احتمالا نسخه‌ای از تراشه‌های Universal Scientific Industrial)

← آیسی مدیریت تغذیه ساخت Apple/Dialog

← کنترلر NFC ساخت NXP و آیسی شارژ 1610A3 (مشابه آیفون 6s و 6s Plus)

ماژول تقویت‌کننده توان شبکه 2G/EDGE و دوبلکسر باند پایین ساخت Skyworks

آیسی‌های پردازش صدا ساخت Apple/Cirrus Logic (همانند سری 6s)

← گیرنده فرکانس رادیویی ساخت کوالکام (مشابه آیفون 6)

ادامه بررسی تراشه‌ها روی برد:

← دوبلکسر تقویت‌کننده توان باند میانی ساخت Avago (همانند آیفون 6 پلاس)

← دوبلکسر تقویت‌کننده توان باند پایین ساخت Qorvo

← ماژول گیرنده دایورسیتی TDK EPCOS

← آیسی مدیریت تغذیه (PMIC) ساخت کوالکام

ماژول سوئیچ آنتن ساخت Qorvo

تراشه ترکیبی ژیروسکوپ و شتاب‌سنج 6 محوره ساخت InvenSense

← کنترلر تاچ‌اسکرین (صفحه‌نمایش لمسی) ساخت Broadcom (که اولین بار تو آیفون 5 دیده شد)

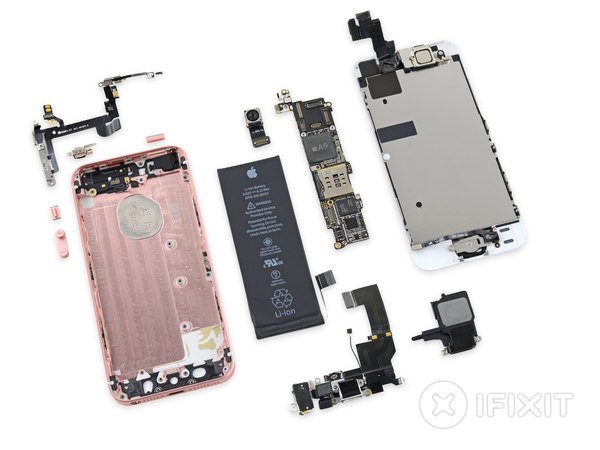

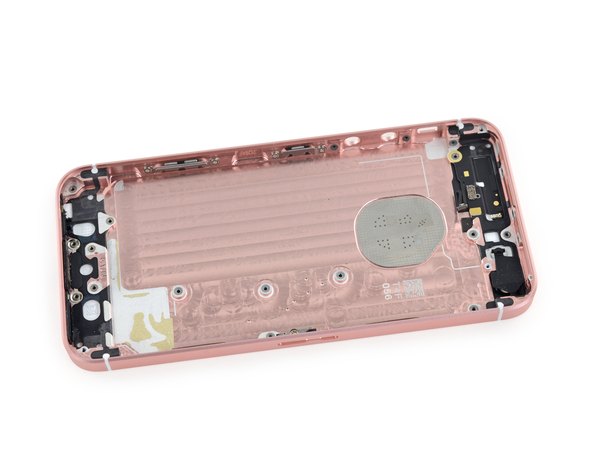

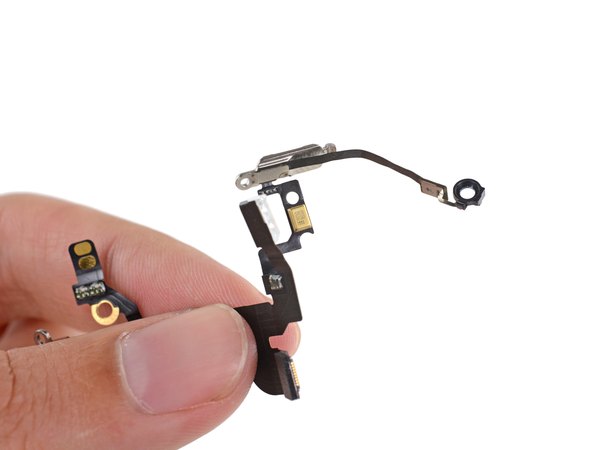

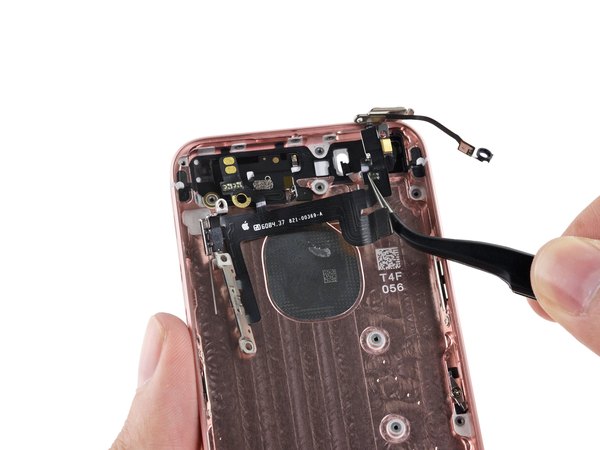

یک لحظه صبر کن؛ به نظر می‌رسه فلت دکمه‌ها نسبت به زمان آیفون 5s کمی پیچیده‌تر شده. براکت دکمه پاور حالا به جای یه گیره ساده، یه جور کابل اتصال تماسی داره که احتمالا برای اتصال به زمین (Grounding) و دفع بار استاتیک طراحی شده. خب، دیگه رسیدیم به قاب خالی پشت گوشی و وقتشه این کالبدشکافی رو جمع‌بندی کنیم!

امتیاز تعمیرپذیری آیفون SE در این کالبدشکافی: 6 از 10 (عدد 10 یعنی راحت‌ترین حالت برای تعمیر).

← مجموعه نمایشگر اولین قطعه‌ای هست که از گوشی خارج می‌شه، و این کار تعویض ال‌سی‌دی شکسته رو خیلی راحت می‌کنه.

← دسترسی به باتری نسبتا آسونه، هرچند که از نظر فنی توسط خود کاربر عادی به راحتی قابل تعویض نیست و نیاز به دقت داره.

← کابل Touch ID دقیقا زیر نمایشگره و اگه موقع باز کردن گوشی حواست جمع نباشه، ممکنه فلتش پاره بشه.

← استفاده از پیچ‌های پنج‌سو (Pentalobe) در بدنه بیرونی باعث می‌شه بدون داشتن ابزار تخصصی نتونی گوشی رو باز کنی.

سخت‌ترین بخش هر تعمیری، دونستن اینه که دقیقا باید چیکار کنی. خوشبختانه به خاطر شباهت بسیار زیاد این گوشی با آیفون 5s، تعمیر این دستگاه برای تعمیرکارها کاملا آشنا و سرراسته. امیدوارم این کالبدشکافی برات مفید بوده باشه و دید خوبی نسبت به معماری داخلی این آیفون کوچیک اما قدرتمند پیدا کرده باشی. اگه از این سبک مطالب لذت می‌بری، حتما اپلیکیشن آیسی‌مدار رو به همکارات معرفی کن تا اونا هم از آموزش‌های تخصصی ما استفاده کنن. موفق باشی!
