کالبدشکافی Wiko Pulp 4G؛ بررسی معماری داخلی و رازهای یک گوشی اقتصادی تعمیرپذیر

خب، اول از همه ببینیم با چه سخت‌افزاری طرفیم. این گوشی اقتصادی تو نگاه اول مشخصات قابل‌قبولی رو ارائه می‌ده:

← پردازنده چهار هسته‌ای Qualcomm Snapdragon با فرکانس 1.2 گیگاهرتز.

← حافظه رم 2 گیگابایتی و حافظه داخلی 16 گیگابایت (با قابلیت ارتقا از طریق کارت Micro SD تا 64 گیگابایت).

← صفحه نمایش 5 اینچی IPS با رزولوشن 1280 در 720 پیکسل (HD).

← دوربین اصلی 13 مگاپیکسلی با قابلیت ضبط ویدئو 1080P با سرعت 30 فریم بر ثانیه.

پشتیبانی از اتصال USB OTG، جک استاندارد 3.5 میلی‌متری هدفون و البته گیرنده داخلی رادیو FM استریو.

سیستم‌عامل پیش‌فرض اندروید 5.1 (Lollipop).

← پشتیبانی از دو سیم‌کارت (یک عدد میکرو سیم و یک عدد نانو سیم).

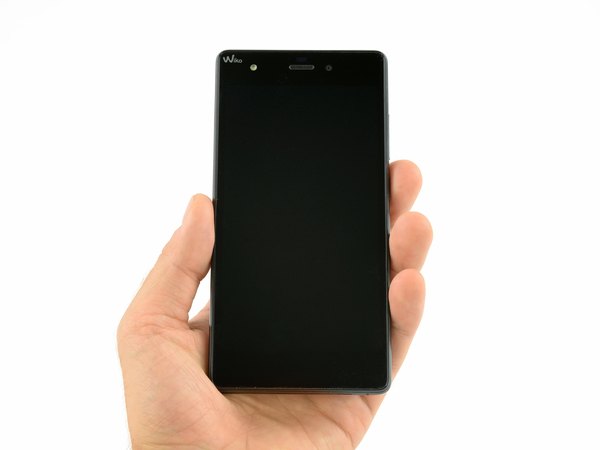

برای یه مقایسه جالب، یه گوشی Shift5.1 (سمت چپ) رو کنار Wiko Pulp 4G گذاشتیم و می‌بینیم که شباهت‌های زیادی تو زبان طراحیشون وجود داره. طول رسمی ویکو از بالا تا پایین 143.9 میلی‌متره که فقط 0.1 میلی‌متر از گوشی کناریش کوتاه‌تره. یه بازی ساده رو با چیدن این گوشی‌ها روی هم انجام دادیم تا ببینیم عرض و ضخامتشون چطور با هم رقابت می‌کنن.

هر دو گوشی دقیقا 72 میلی‌متر عرض دارن. گوشی Pulp 4G (که بالاست) 8.8 میلی‌متر ضخامت داره، اما به خاطر طراحی خمیده لبه‌هاش، تو دست خیلی باریک‌تر از ضخامت 7 میلی‌متری گوشی زیریش به نظر می‌رسه. قاب پشتی ظاهر متفاوتی داره، اما دقیقا با همون مکانیزم فشاری کلاسیک بسته شده.

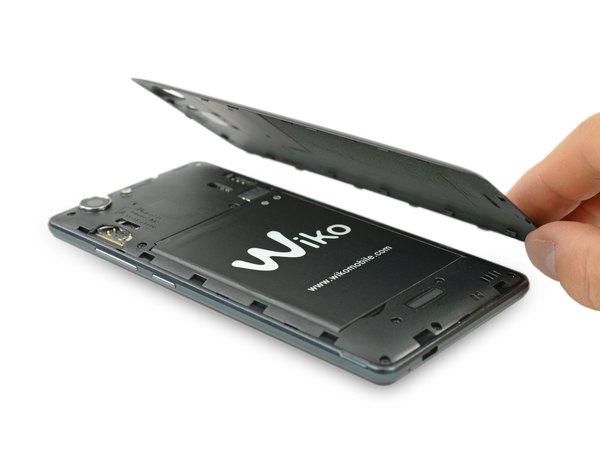

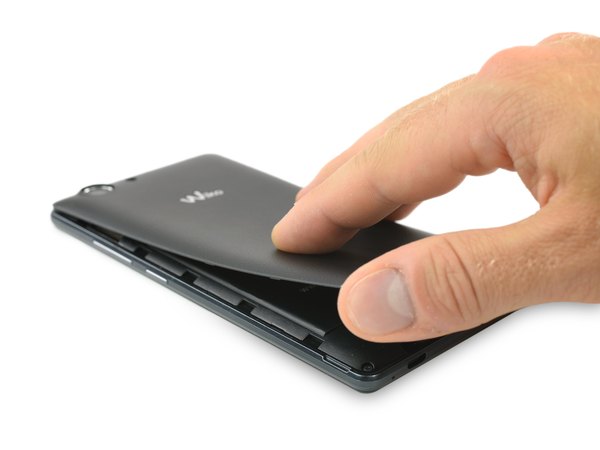

سفرمون رو به دنیای داخلی این اسمارت‌فون با برداشتن قاب پشتی شروع می‌کنیم؛ قابی که خیلی راحت و بدون هیچ ابزار خاصی از جاش درمیاد.

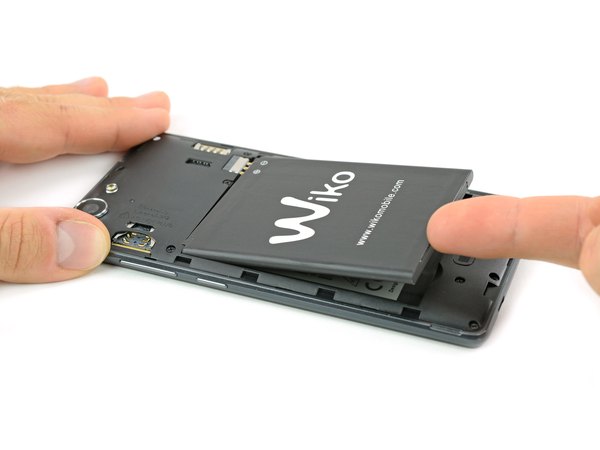

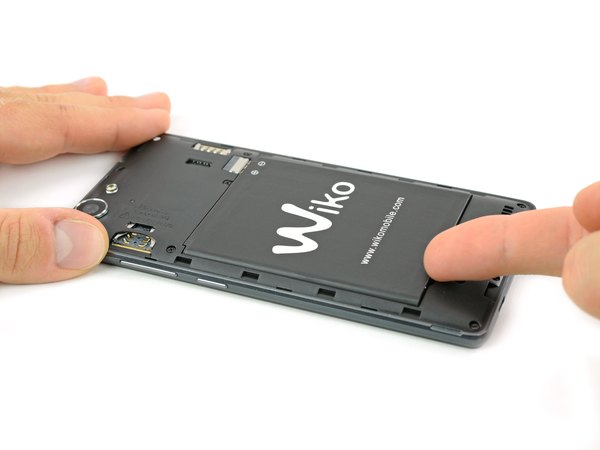

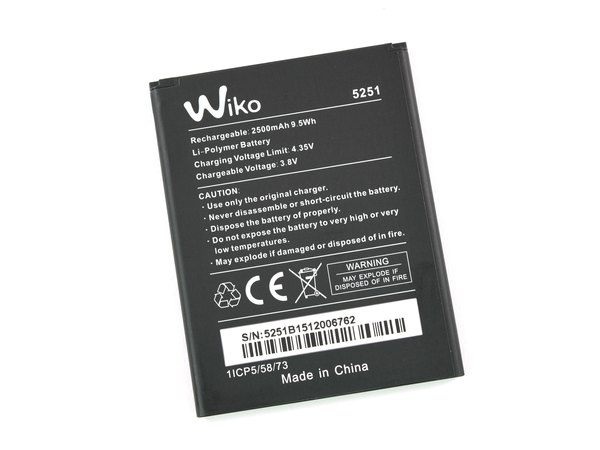

باتری لیتیوم-پلیمری این گوشی که به دست خود کاربر قابل تعویضه، فقط با یه اشاره انگشت و بدون نیاز به حلال چسب بیرون می‌پره.

این باتری با ظرفیت 9.5 وات‌ساعت (2500 میلی‌آمپر ساعت در ولتاژ 3.8 ولت)، از باتری 6.91 وات‌ساعتی آیفون 6 ظرفیت بالاتری داره و پشت سر باتری 10.7 وات‌ساعتی گلکسی S5 قرار می‌گیره.

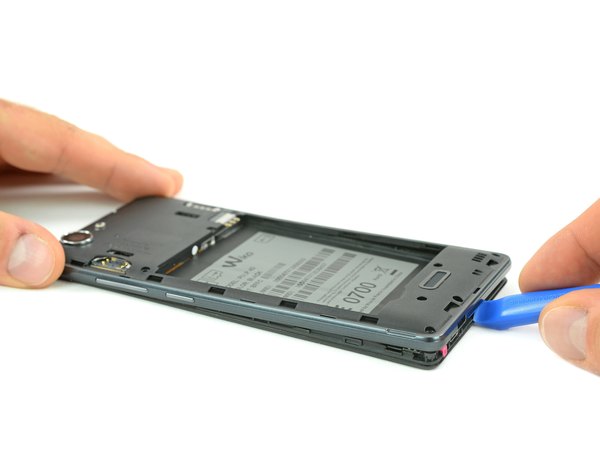

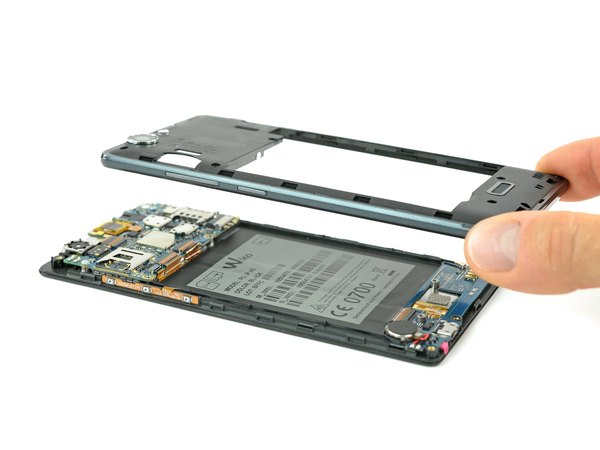

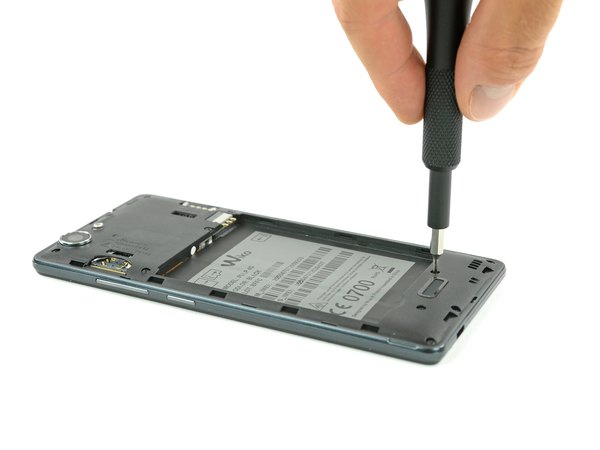

شاسی میانی دستگاه (Midframe) توسط یازده تا پیچ چهارسو سر جاش محکم شده. بعد از باز کردن این پیچ‌ها، از یه ابزار پلاستیکی بازکننده استفاده می‌کنیم تا خارهای شاسی میانی رو با احتیاط آزاد کنیم و قاب رو برداریم.

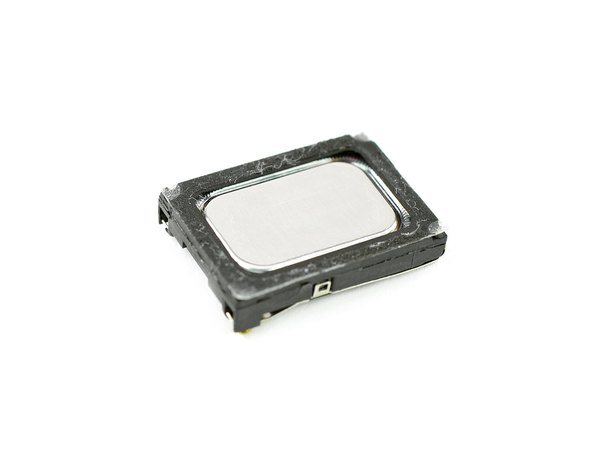

تنها قطعه‌ای که روی شاسی میانی باقی مونده، اسپیکر اصلی (Loudspeaker) گوشیه که صدا رو از پشت پخش می‌کنه. خوشحال‌کننده‌ست که می‌بینیم این اسپیکر با پین‌های فنری (Spring contacts) به مادربرد متصل می‌شه؛ این یعنی تو آینده خیلی راحت و بدون دردسر لحیم‌کاری می‌تونی عوضش کنی.

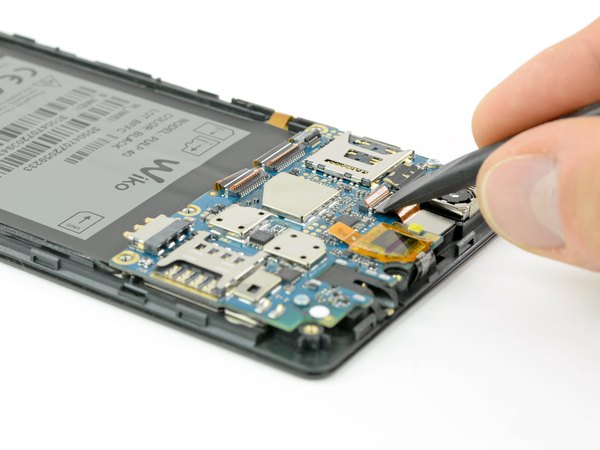

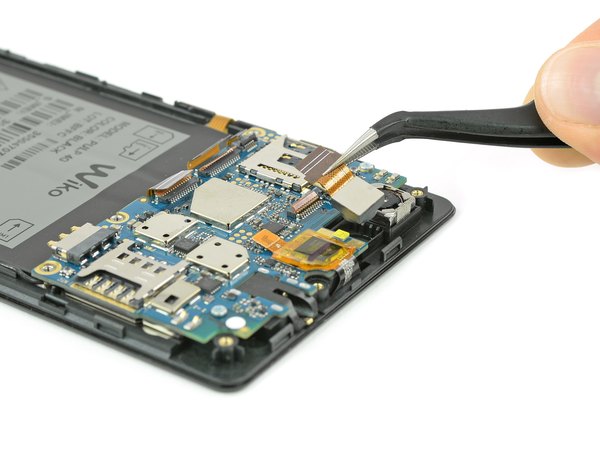

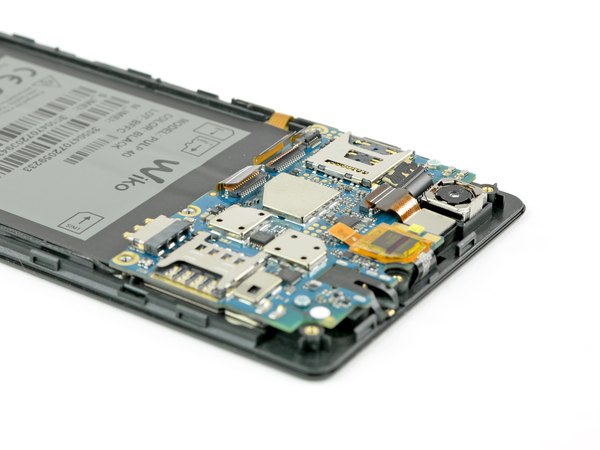

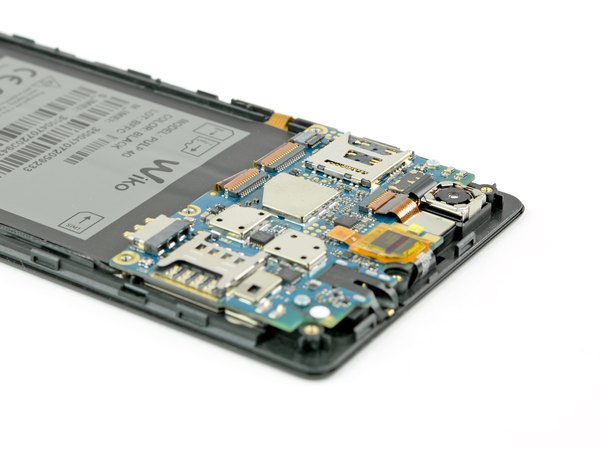

تو قسمت پشتی مجموعه نمایشگر و در بخش بالایی، مادربرد اصلی دستگاه جا خوش کرده. یه لحظه مکث می‌کنیم تا از دیدن این همه کانکتور ZIF و کانکتورهای فشاری که با براکت محافظت شدن لذت ببریم. حالا یکی‌یکی ضامن‌ها رو باز می‌کنیم و فلت‌ها رو با ملایمت بیرون می‌کشیم.

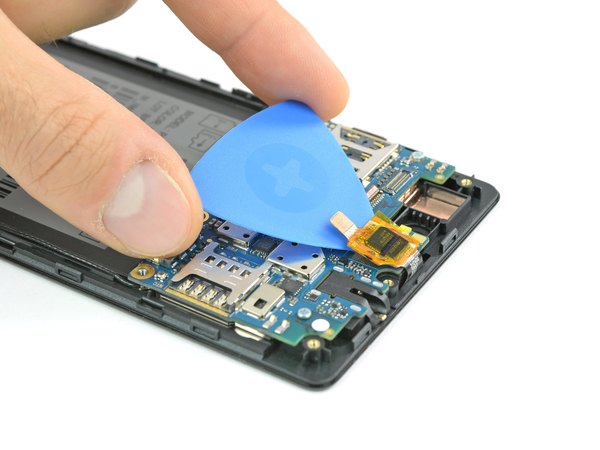

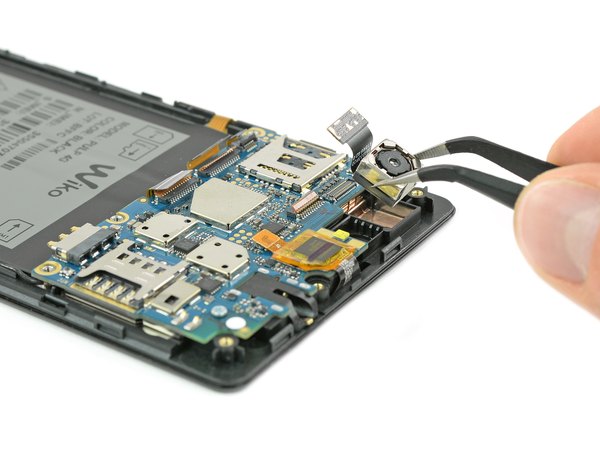

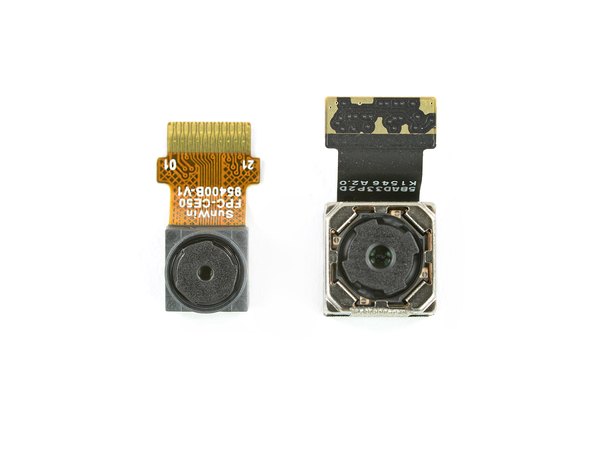

اولین قطعه‌ای که از روی برد برداشته می‌شه، ماژول کوچیک دوربین سلفی 5 مگاپیکسلیه. دومین قطعه هم برادر بزرگ‌ترشه که رو به عقب قرار گرفته؛ یه دوربین 13 مگاپیکسلی که قابلیت فیلم‌برداری فول‌اچ‌دی رو به این گوشی میده.

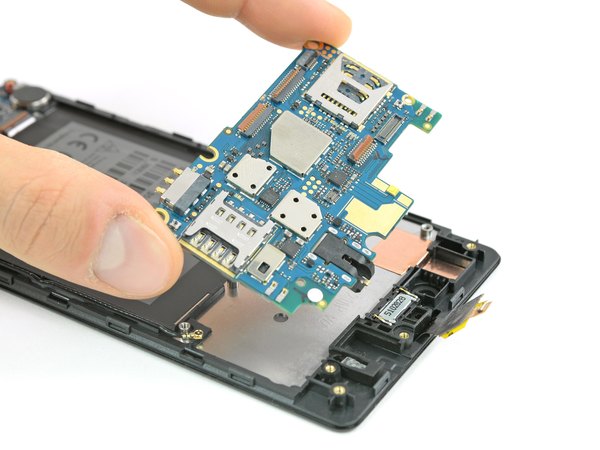

یکی از فلت‌های نمایشگر هنوز به مادربرد متصله، اما خیلی راحت و بدون دردسر می‌شه از روی برد جداش کرد. فقط دو تا پیچ چهارسوی دیگه مونده که باید باز بشه تا بتونیم مادربرد رو برای یه بررسی خیلی دقیق‌تر بیرون بیاریم.

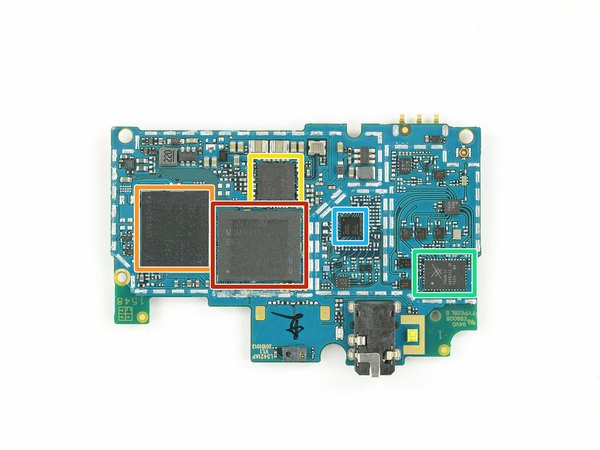

بیا ببینیم مغز متفکر Wiko Pulp 4G دقیقا از چه قطعاتی تشکیل شده:

← پردازنده مرکزی Qualcomm MSM8916 (سری اسنپدراگون) مجهز به هسته‌های Cortex-A53.

← آیسی حافظه ترکیبی Hynix H9TQ17ABJTMC که شامل 2 گیگابایت رم و 16 گیگابایت حافظه فلش NAND می‌شه.

← آیسی مدیریت تغذیه مدل Qualcomm PM8916.

← ماژول آمپلی‌فایر قدرت چندحالته و چندبانده مدل Skyworks SKY77648-11.

فرستنده/گیرنده فرکانس رادیویی (RF Transceiver) کوالکام WTR4905.

آیسی ارتباطات بی‌سیم ساخت Qualcomm.

← درایور ال‌ای‌دی و پمپ شارژ افزاینده/کاهنده 500 میلی‌آمپری از شرکت SGMicro.

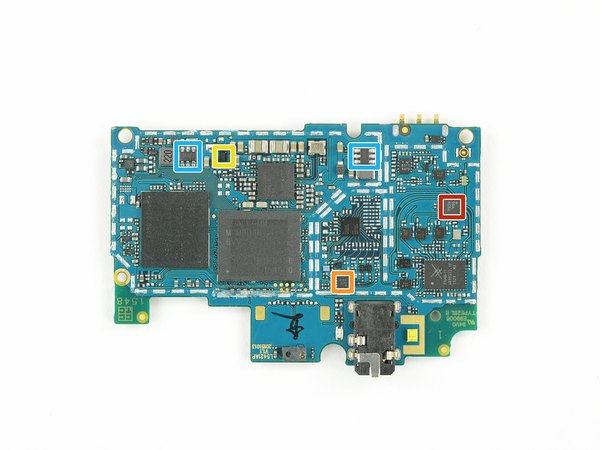

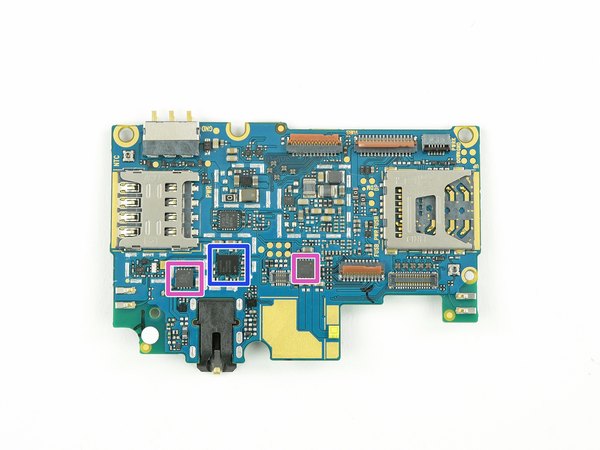

بخش دوم شناسایی قطعات روی برد:

← سوییچ آنتن مدل Qorvo RF1496A SP12T.

← سوییچ آنتن مدل Skyworks SKY13416-485LF SP6T.

← سوییچ محافظ اضافه‌ولتاژ (OVP) شارژر USB مجهز به محافظت ESD ساخت Texas Instruments با شماره TPD1S414.

← رگولاتور LDO با خروجی 300 میلی‌آمپر / 3.1 ولت ساخت ON Semiconductor با پارت‌نامبر NCP114AMX310T.

مبدل‌های DC-DC ساخت شرکت Silergy.

احتمالا آمپلی‌فایر کم‌نویز (LNA) برای سیستم موقعیت‌یاب ساخت Maxscend.

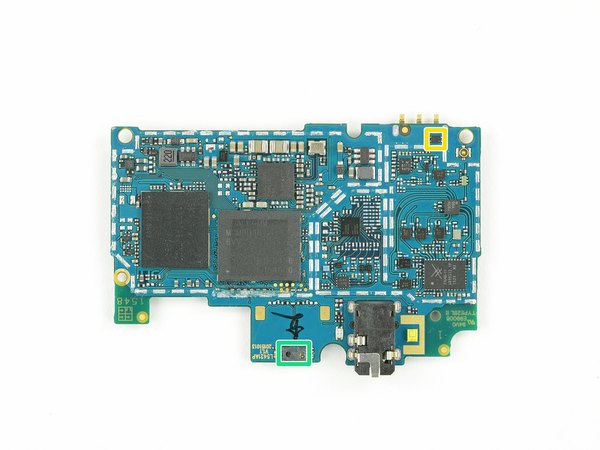

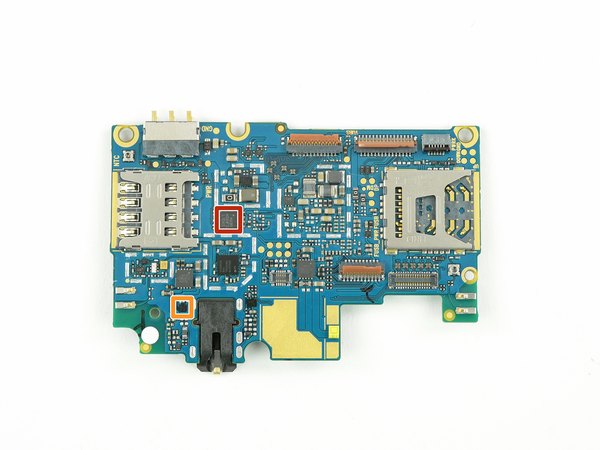

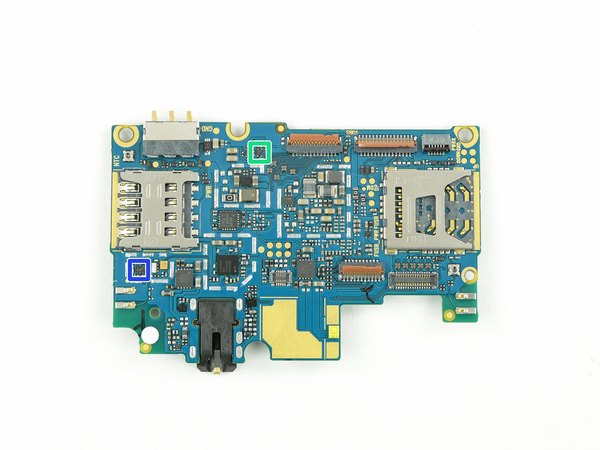

شناسایی سنسورهای نصب‌شده روی برد:

← سنسور ترکیبی شتاب‌سنج و ژیروسکوپ 3 محوره مدل TDK Invensense MPU-6881.

← قطب‌نمای الکترونیکی 3 محوره ساخت AKM Semiconductor مدل AK09911.

← سنسور اثر هال (Hall Sensor) ساخت Rohm مدل BU52021HFV.

← سنسور مجاورت (Proximity Sensor) برای تشخیص فاصله.

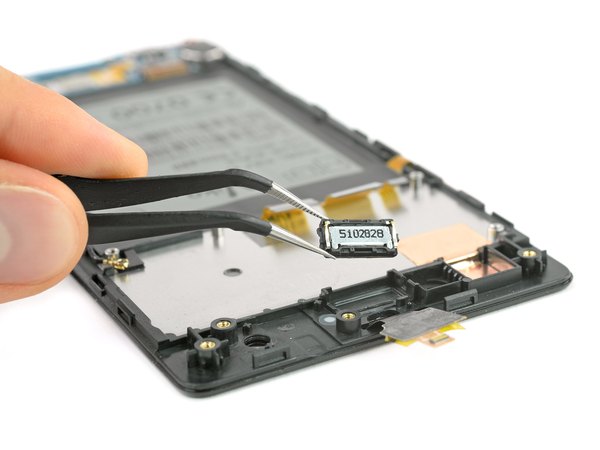

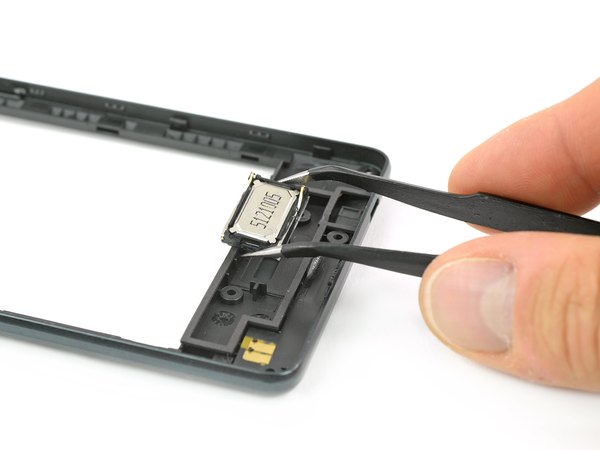

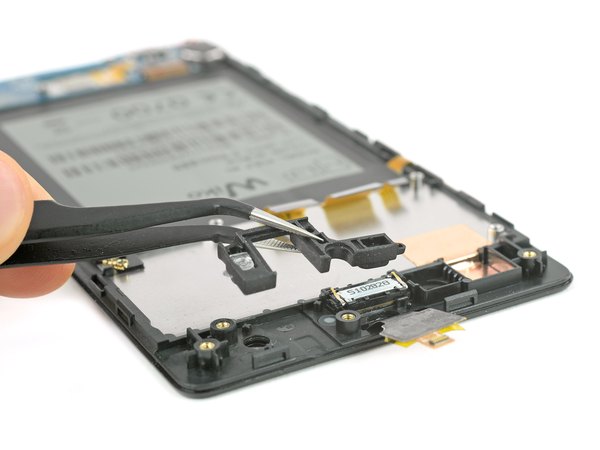

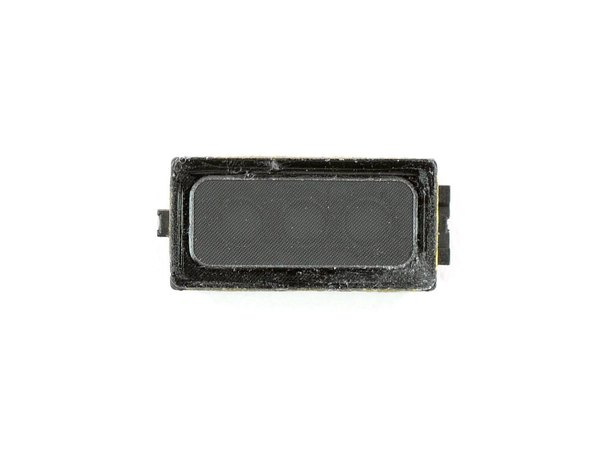

تو فضای خالی پشت مادربرد، یه واشر لاستیکی رو برمی‌داریم که دور جک هدفون رو پوشونده و لنز فلش ال‌ای‌دی رو هم سر جاش نگه می‌داره. آخرین قطعه‌ای که تو بخش بالایی شاسی باقی مونده و باید دربیاد، اسپیکر مکالمه (Earpiece) هست.

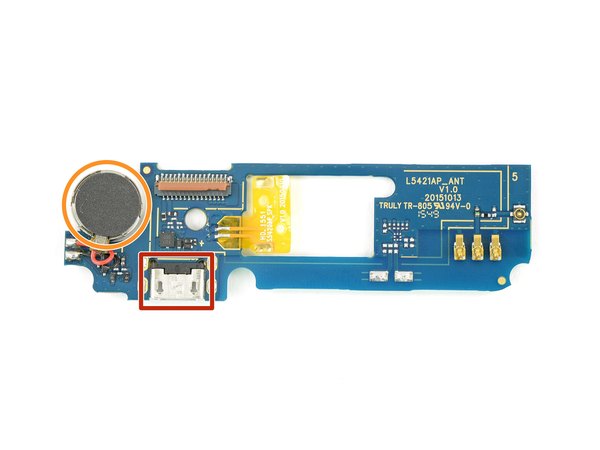

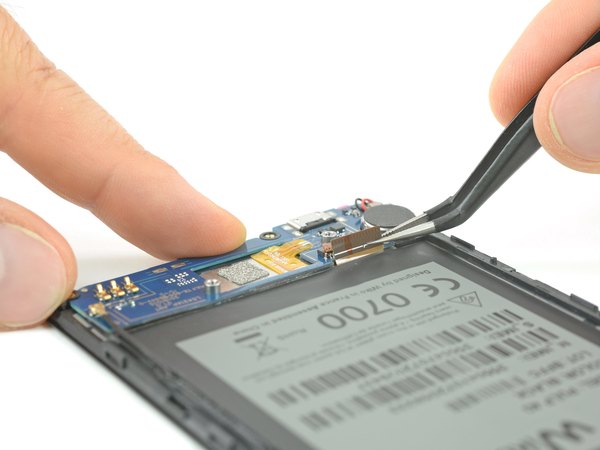

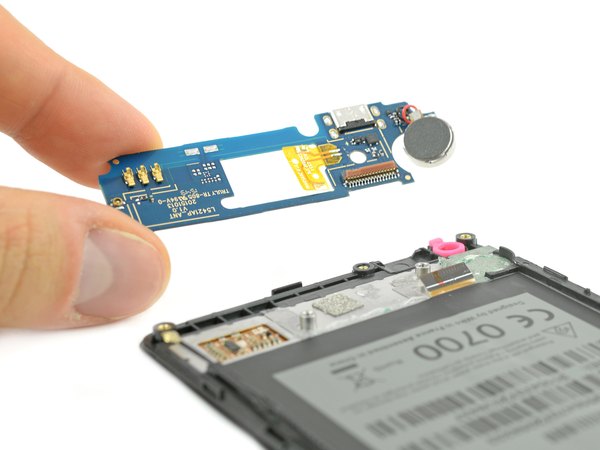

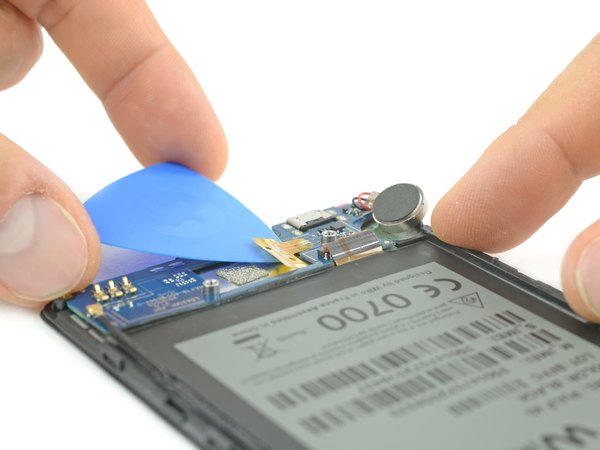

تو قسمت پایینی مجموعه نمایشگر، یه برد کوچیک (Daughterboard) پیدا می‌کنیم که چند تا قطعه مهم روش سوار شده. اول فلتی که از سمت مادربرد میاد رو قطع می‌کنیم و موتور ویبره رو با اهرم کردن از جاش درمیاریم. بعدش یه صفحه محافظ کوچیک کانکتور رو کنار می‌زنیم و کابل آنتن رو هم با احتیاط قطع می‌کنیم. حالا آماده‌ایم که خود برد پایینی رو که با یه کم چسب دوطرفه به شاسی چسبیده، به‌آرومی اهرم کنیم و بیاریم بیرون.

اینکه می‌شه برد پایینی رو کاملا از فلت ارتباطی (و در نتیجه از مادربرد) جدا کرد، یه مزیت فوق‌العاده تو طراحی این گوشیه که تعمیرات رو خیلی بی‌دردسر می‌کنه.

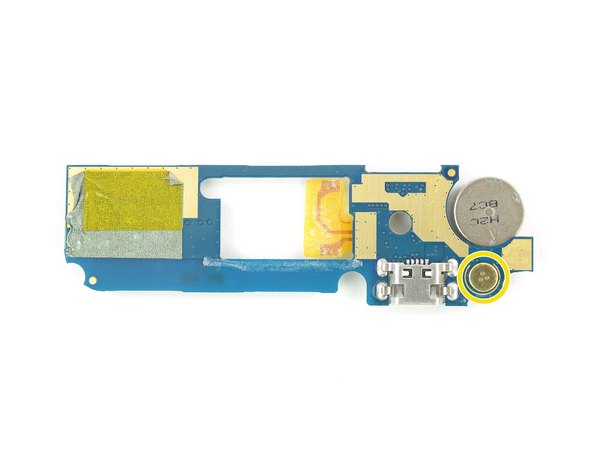

اما از طرف دیگه، تمام قطعات روی این برد کوچیک لحیم شدن! این یعنی اگه بخوای یکی از این قطعات رو به‌تنهایی تعمیر یا تعویض کنی، یه مقدار مهارت لحیم‌کاری لازم داری.

← پورت شارژ USB.

← موتور ویبره.

← میکروفون اصلی مکالمه.

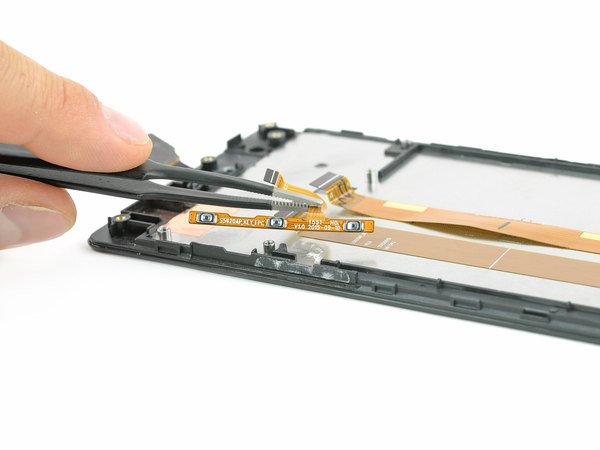

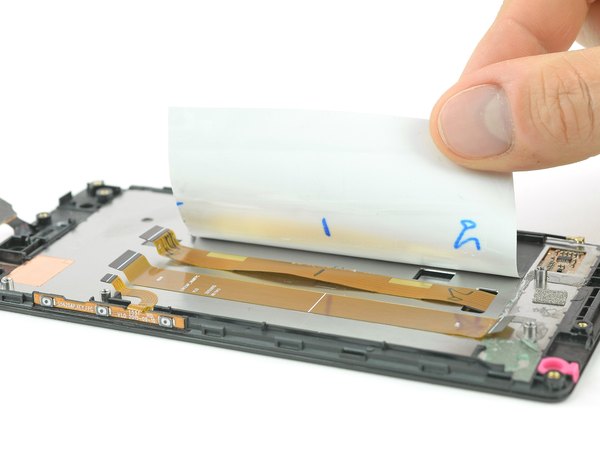

حالا که حرف از فلت ارتباطی شد، وقتی اون برچسب بزرگ رو جدا می‌کنیم، می‌بینیم که فلت دوم نمایشگر از زیرش رد شده و مستقیما به خود پنل ال‌سی‌دی وصله. با برداشتن این برچسب، امکانش هست که فلت دکمه‌های پاور و تنظیم صدا رو هم کلا از شاسی جدا کنیم. اما ما کار رو همین‌جا متوقف می‌کنیم و فلت کانکتور رو سر جای خودش باقی می‌ذاریم، چون نیازی به باز کردن بیشتر نیست.

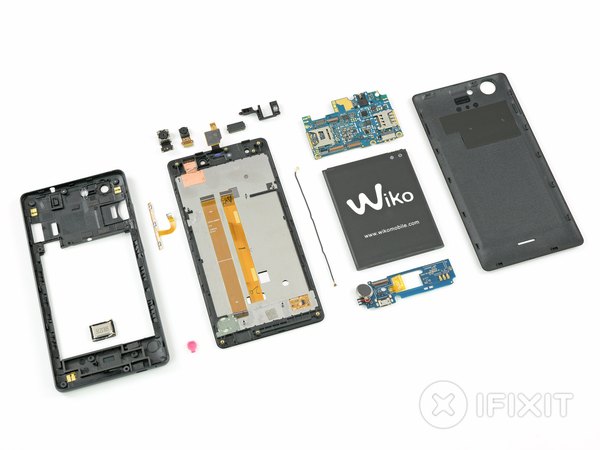

یه لحظه نفس می‌گیریم تا تمام قطعات و رازهایی که تو این کالبدشکافی کشف کردیم رو با هم مرور کنیم.

امتیاز تعمیرپذیری Wiko Pulp 4G: 7 از 10 (عدد 10 یعنی راحت‌ترین حالت برای تعمیر). این گوشی نشون داد که طراحی‌های کلاسیک چقدر می‌تونه به نفع تعمیرکارها باشه. نبودن چسب‌های دردسرساز و دسترسی راحت به قطعات، این میان‌رده رو به یه دستگاه دوست‌داشتنی و بی‌دردسر برای تعمیر تبدیل کرده. اگه از این بررسی روی میز کار آیسی‌مدار لذت بردی، لینک این کالبدشکافی رو حتما برای همکارهای تعمیرکارت هم بفرست تا اونا هم با معماری داخلی این دستگاه جالب آشنا بشن!

← تعویض باتری به لطف قاب پشتی پلاستیکی و جداشونده، مثل آب خوردن راحته.

← تو این گوشی خبری از چسب‌های عجیب‌وغریب یا پیچ‌های اختصاصی نیست؛ صفر تا صد کار فقط با همون پیچ‌گوشتی چهارسو انجام شد.

← بیشتر قطعات داخلی رو می‌شه به صورت کاملا مستقل و جداگونه تعویض کرد.

← مادربرد و برد پایینی با یه فلت جداشونده به هم وصل شدن که کار رو خیلی راحت می‌کنه.

← متأسفانه قطعات روی برد پایینی (مثل پورت شارژ) مستقیما روی برد لحیم شدن، که تعمیر جداگونه اونا رو یه مقدار سخت و نیازمند تجهیزات لحیم‌کاری می‌کنه.
